花园岗小区9-1-1-3#120㎡中式——游韵

发表于 2021-11-12 10:22:30

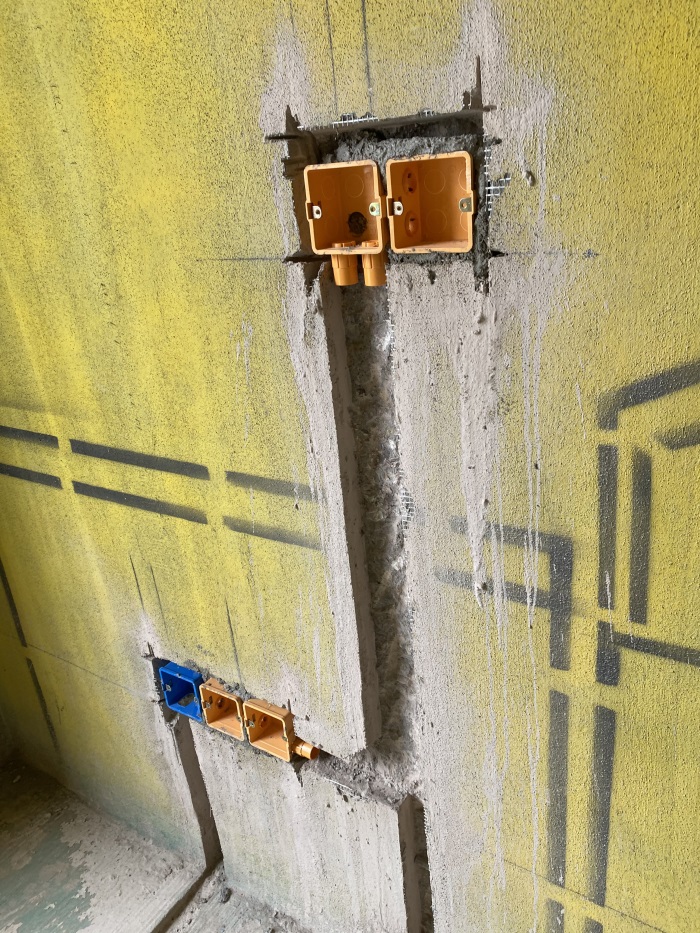

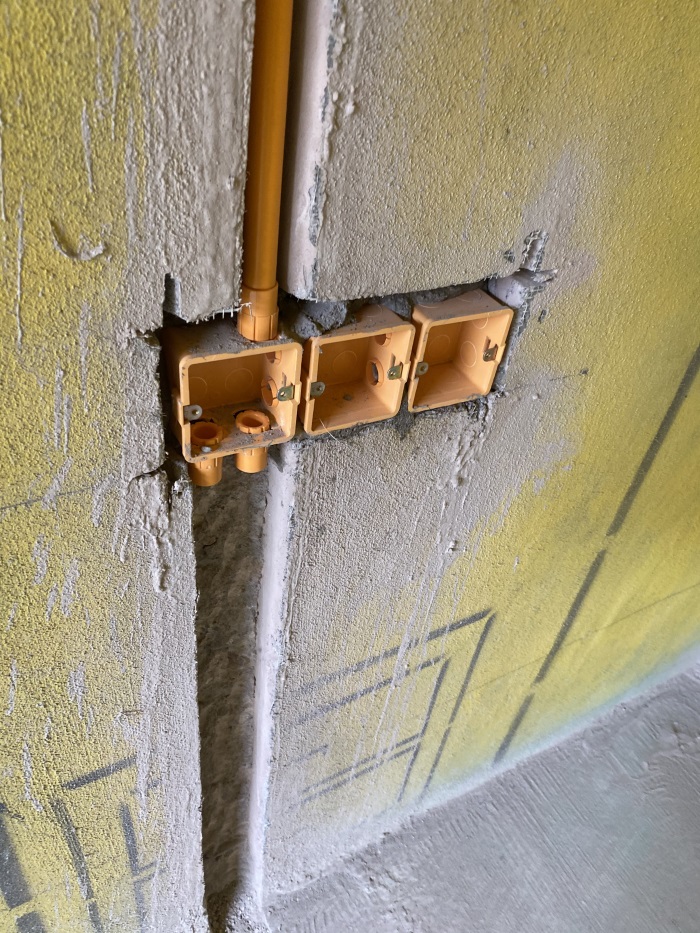

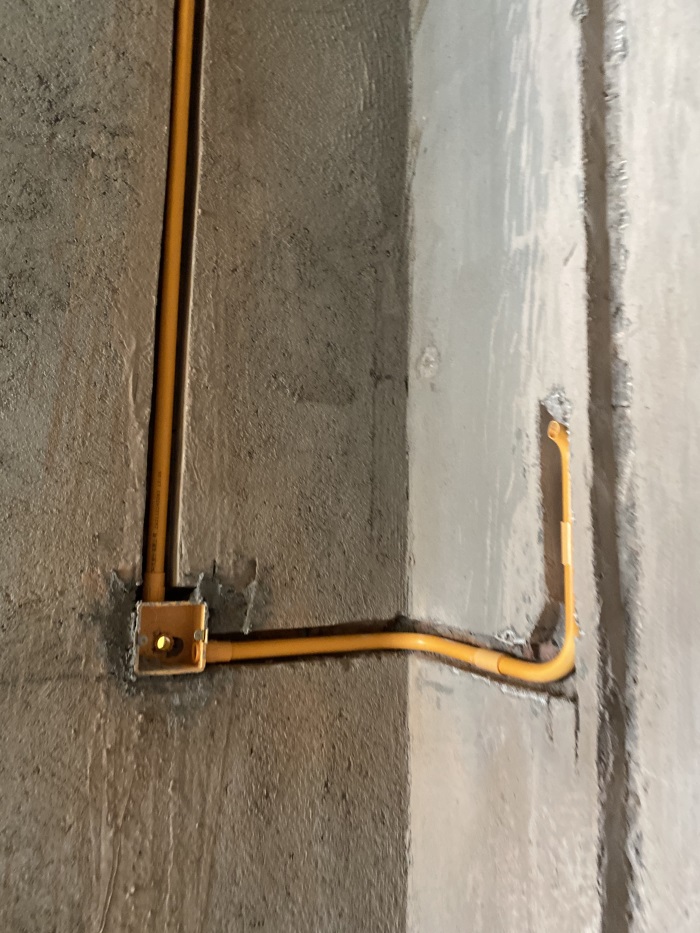

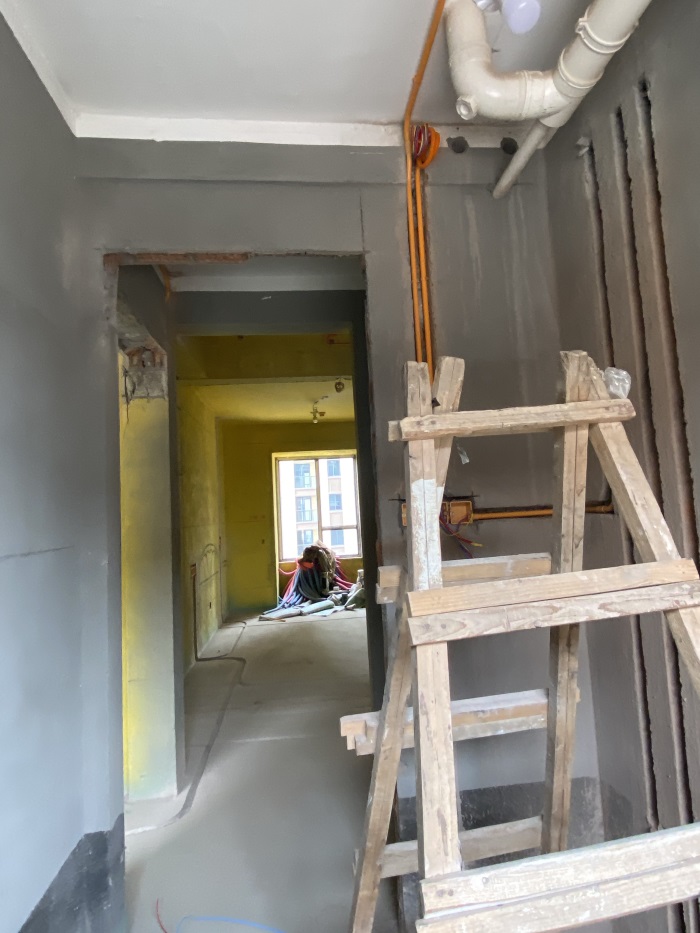

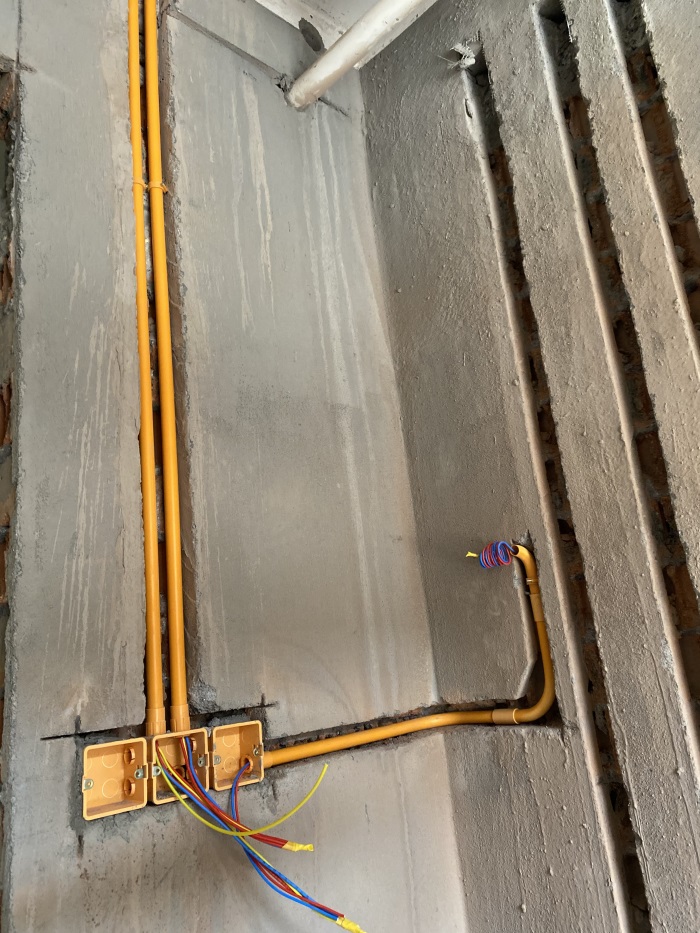

次卫墙面正在布置线管。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

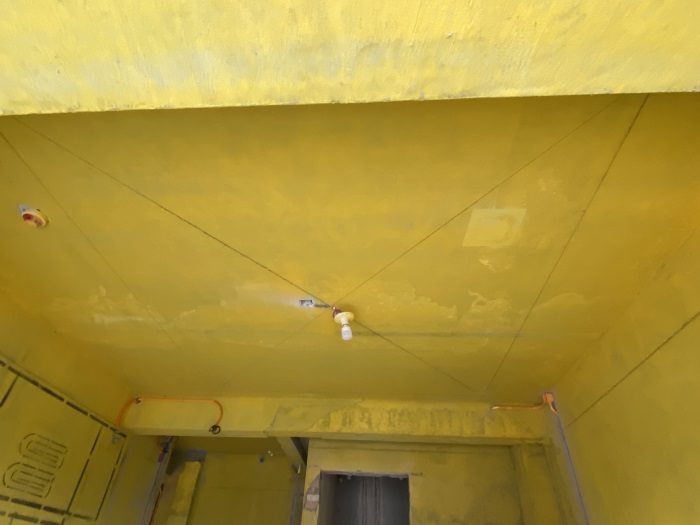

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2021-11-12 10:24:01

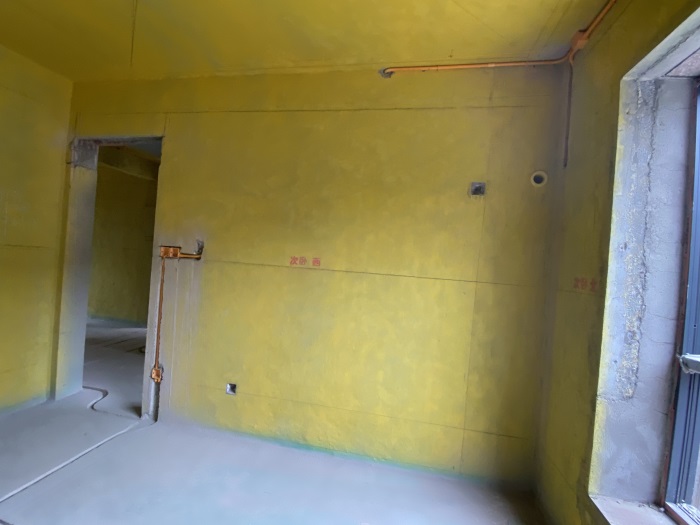

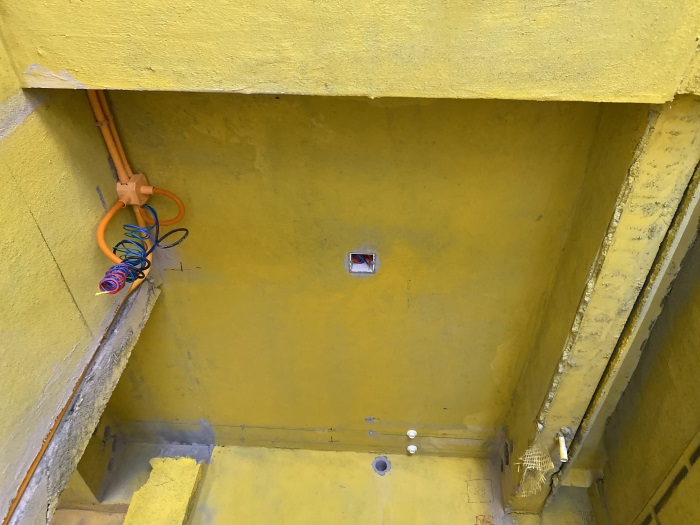

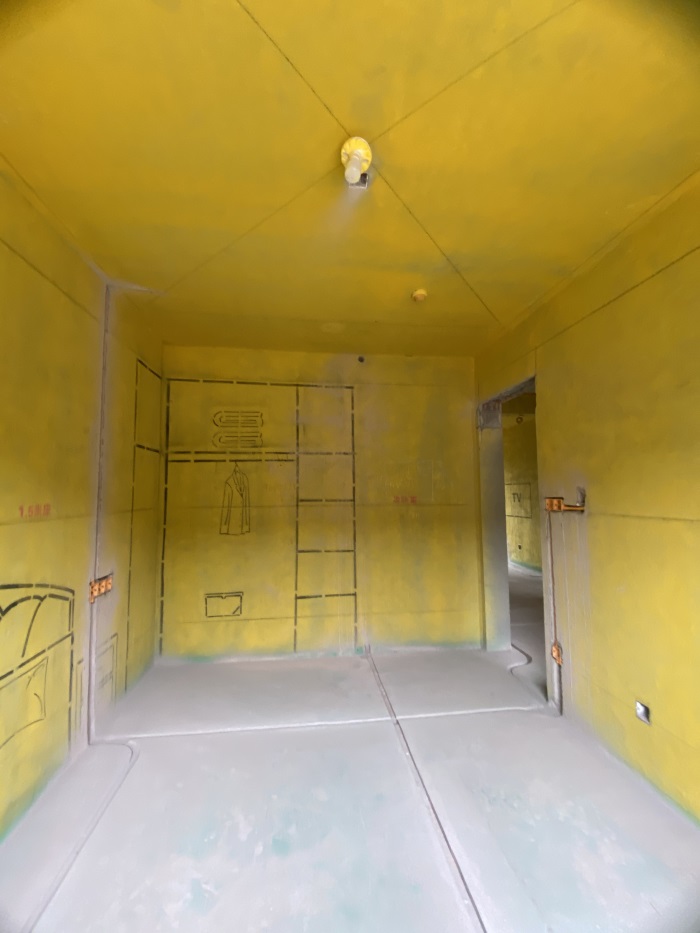

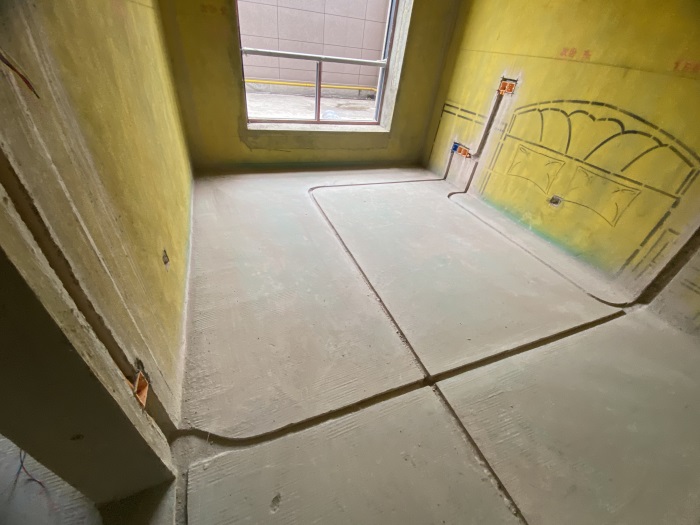

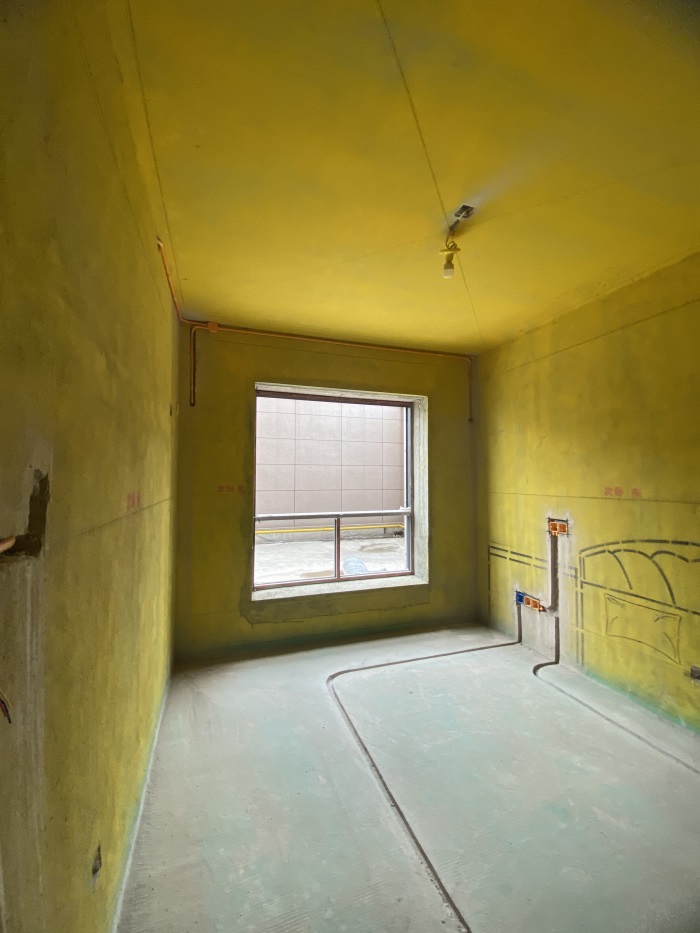

次卧墙面正在布置线管。

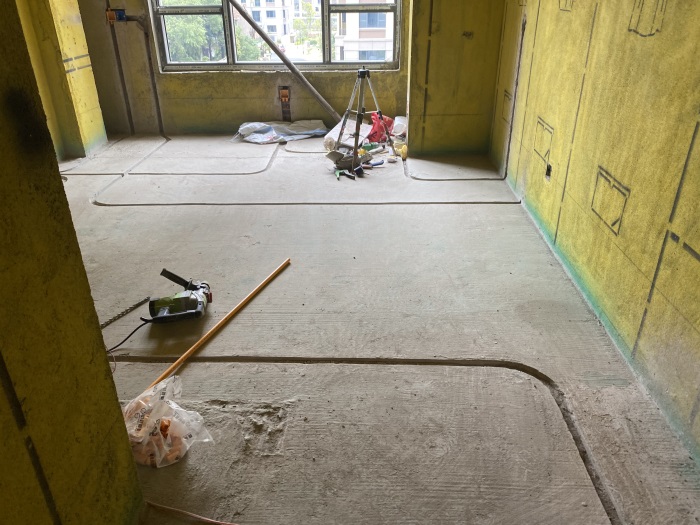

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

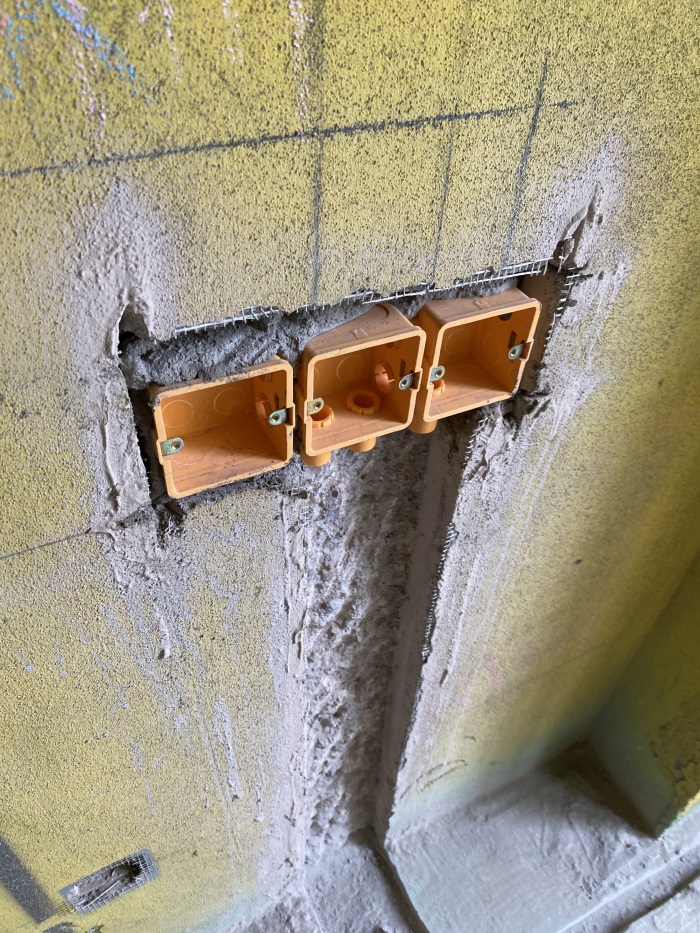

墙面暗盒安装平整。

发表于 2021-11-12 10:25:02

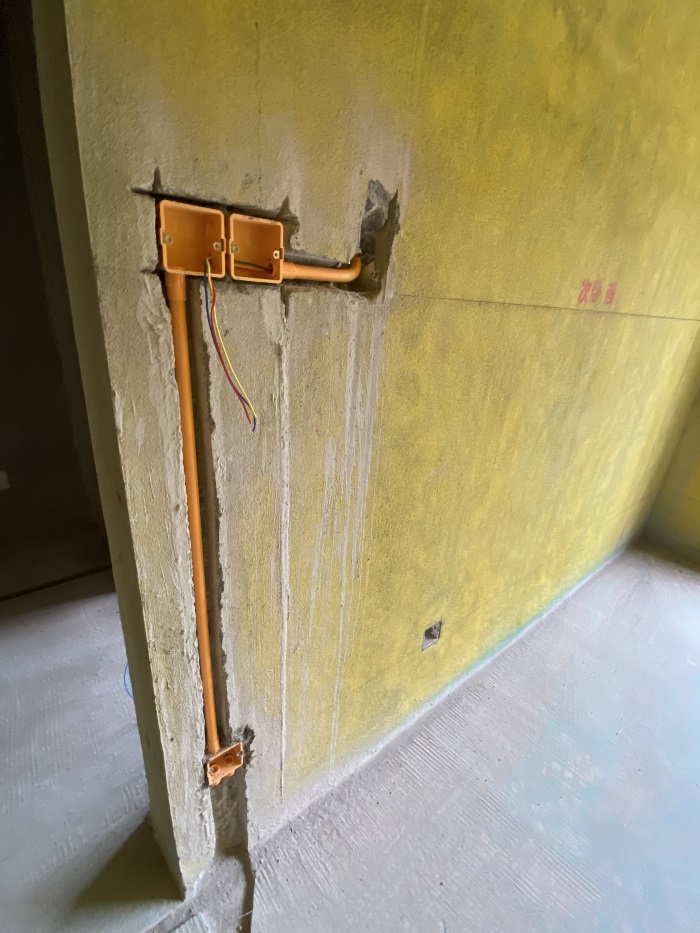

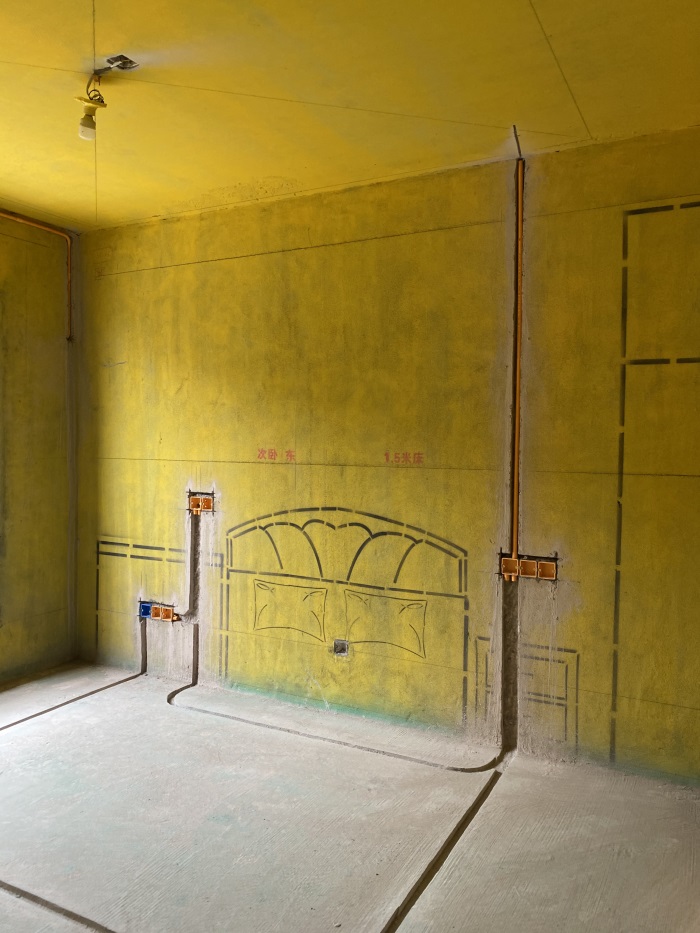

次卧墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2021-11-12 10:25:55

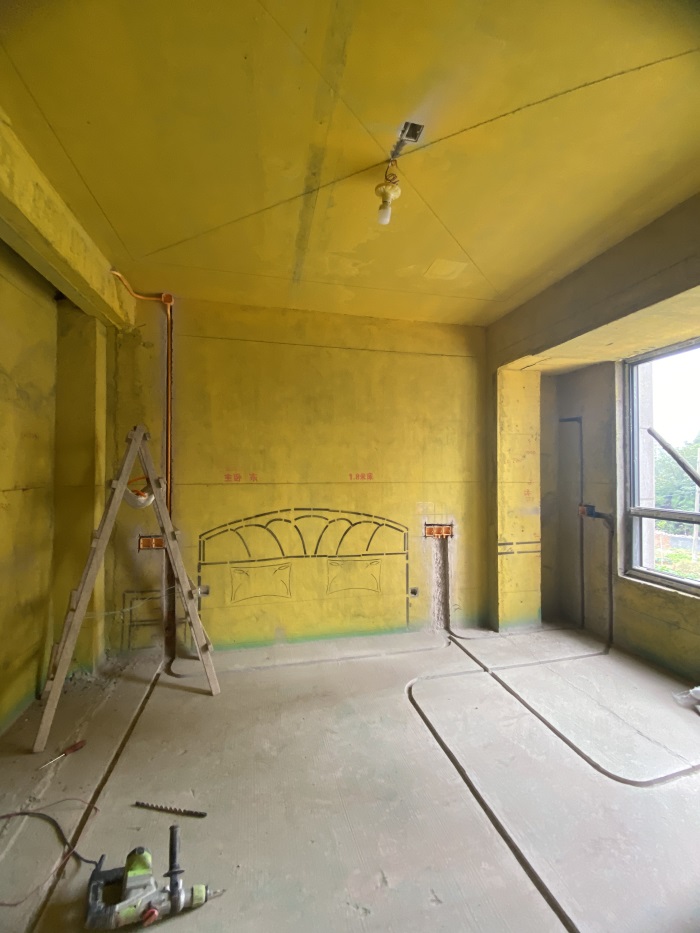

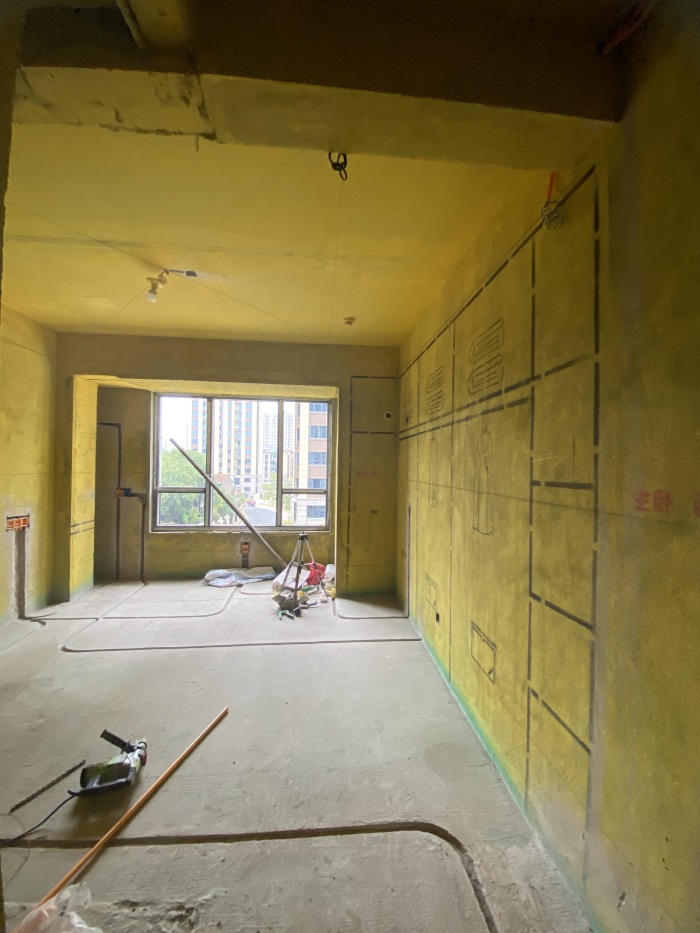

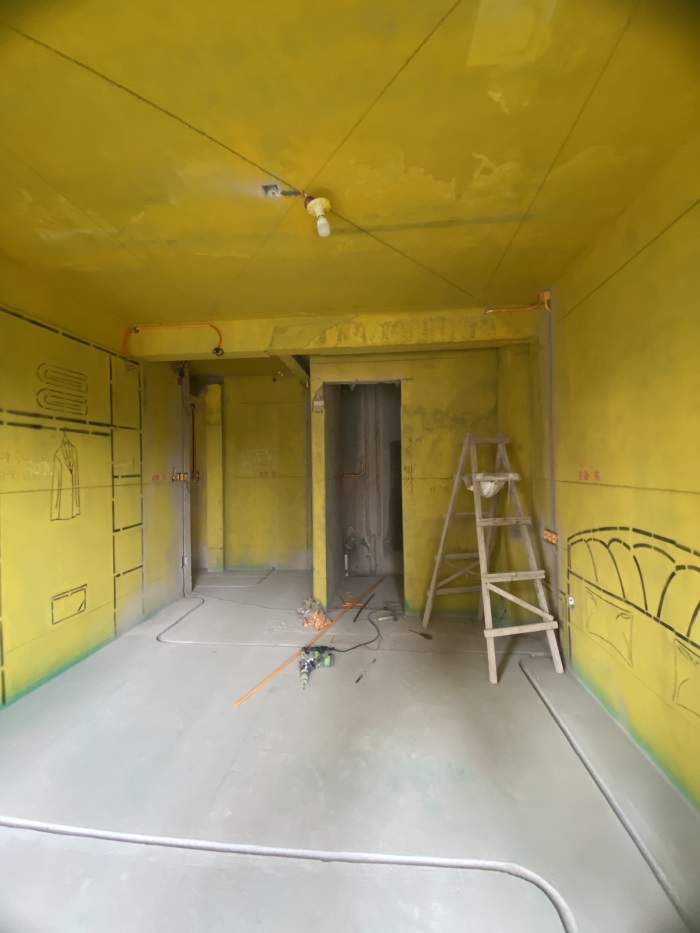

主卧

发表于 2021-11-12 10:27:59

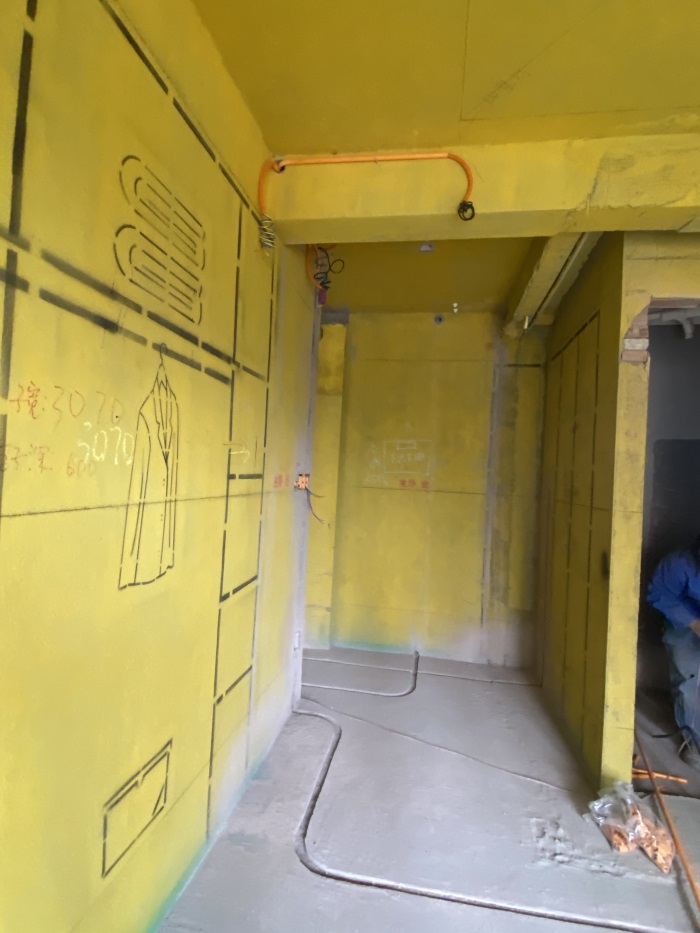

主卧强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

发表于 2021-11-12 10:29:15

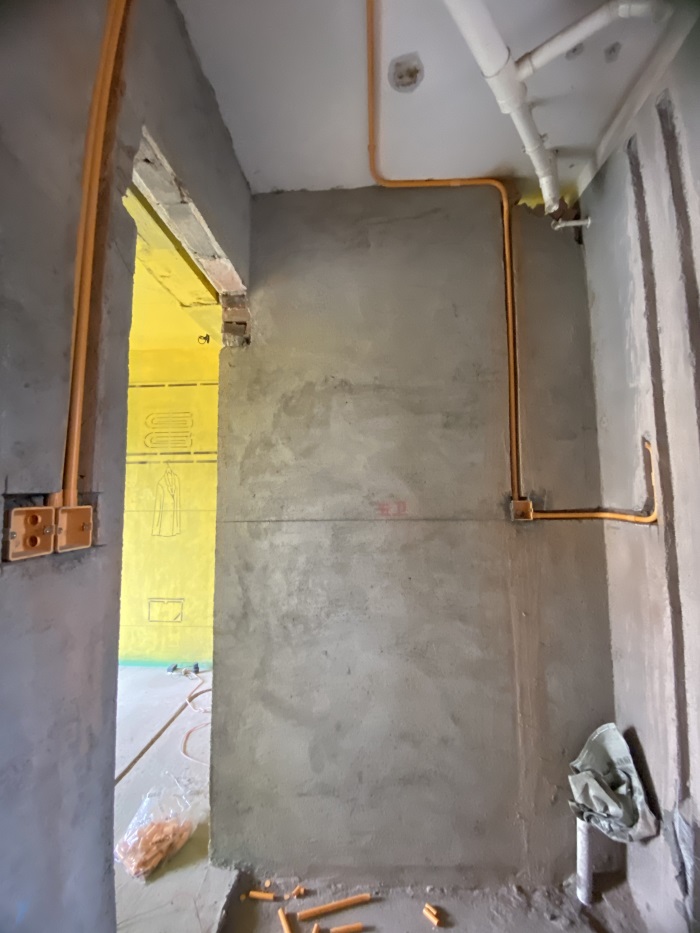

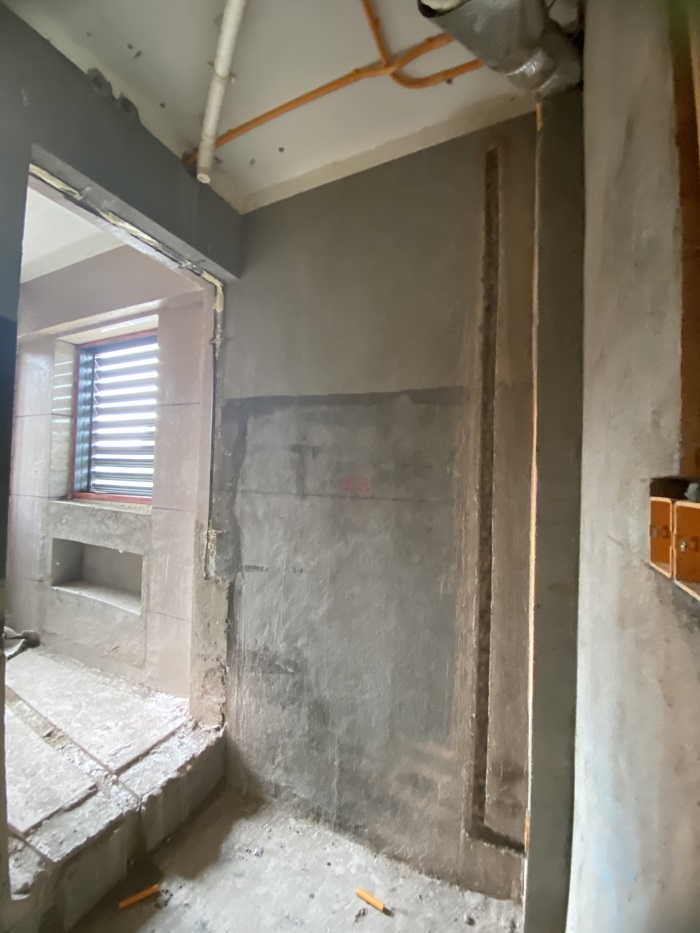

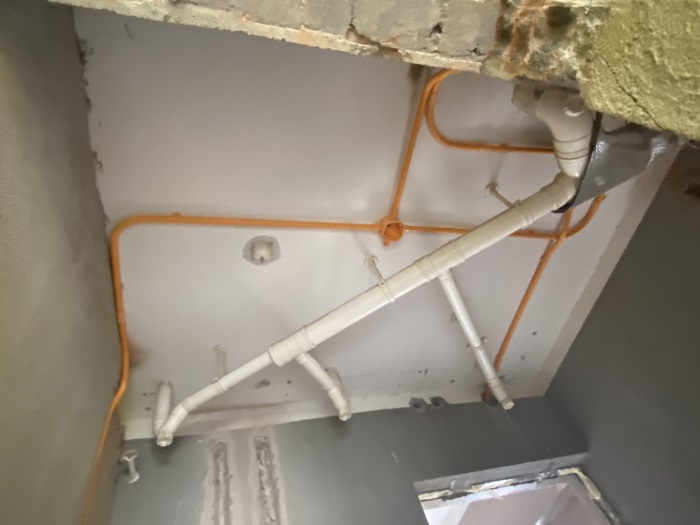

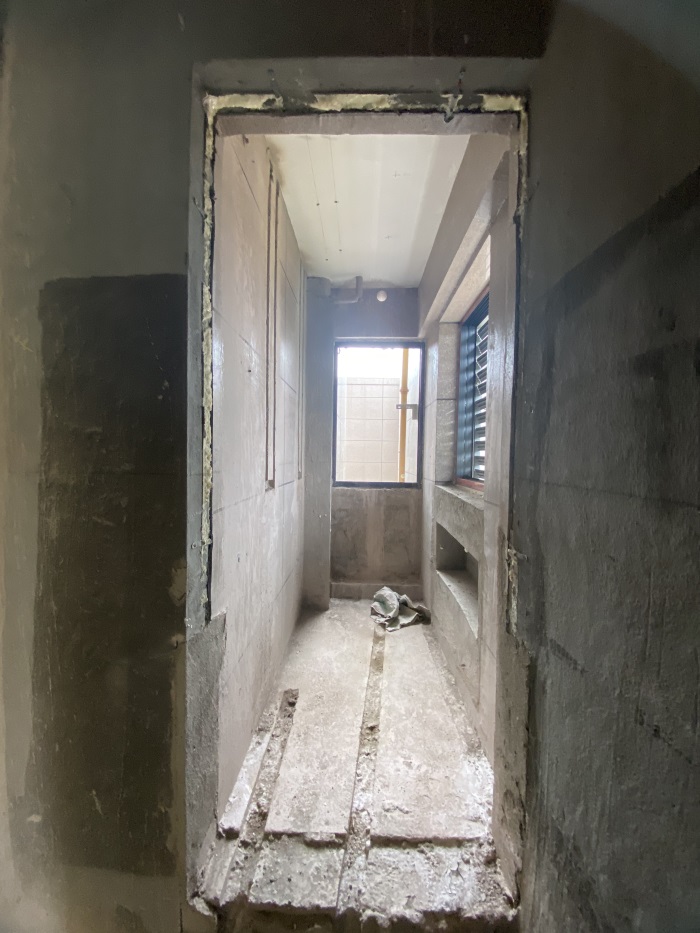

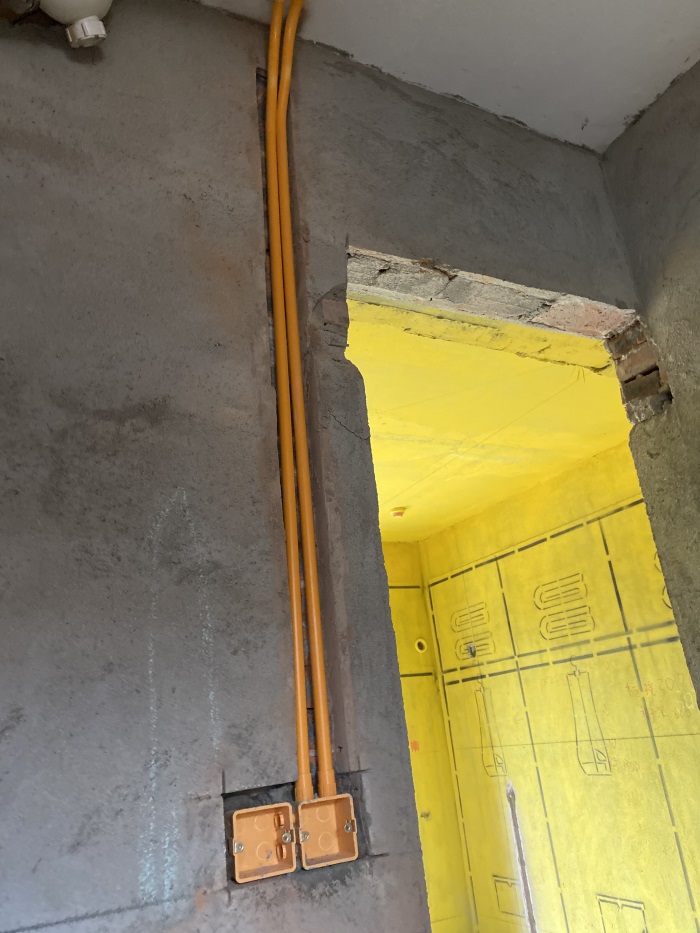

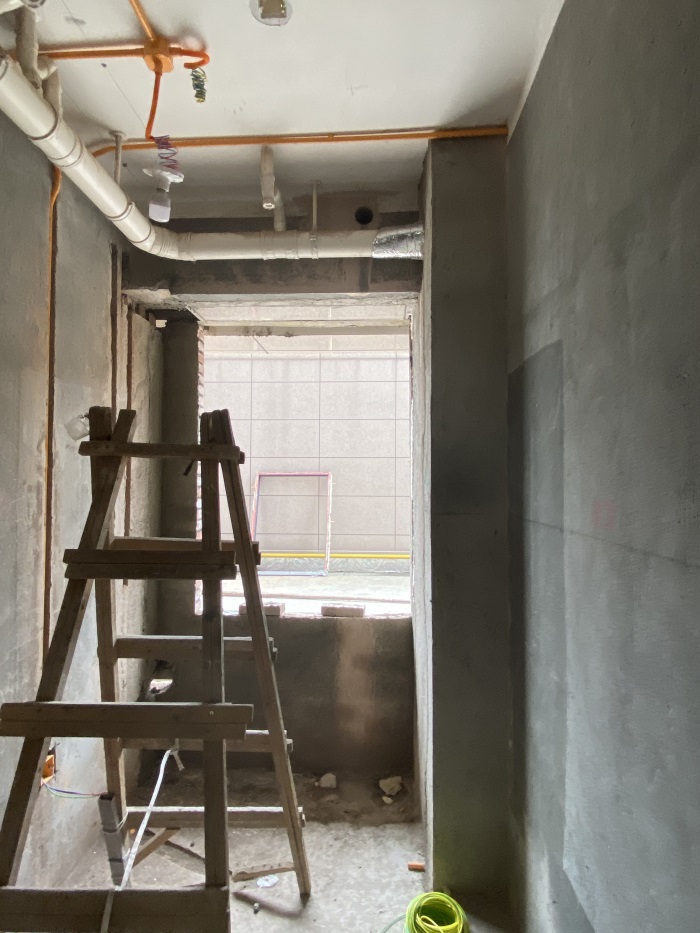

主卫墙面正在布置线管。

发表于 2021-11-12 10:30:06

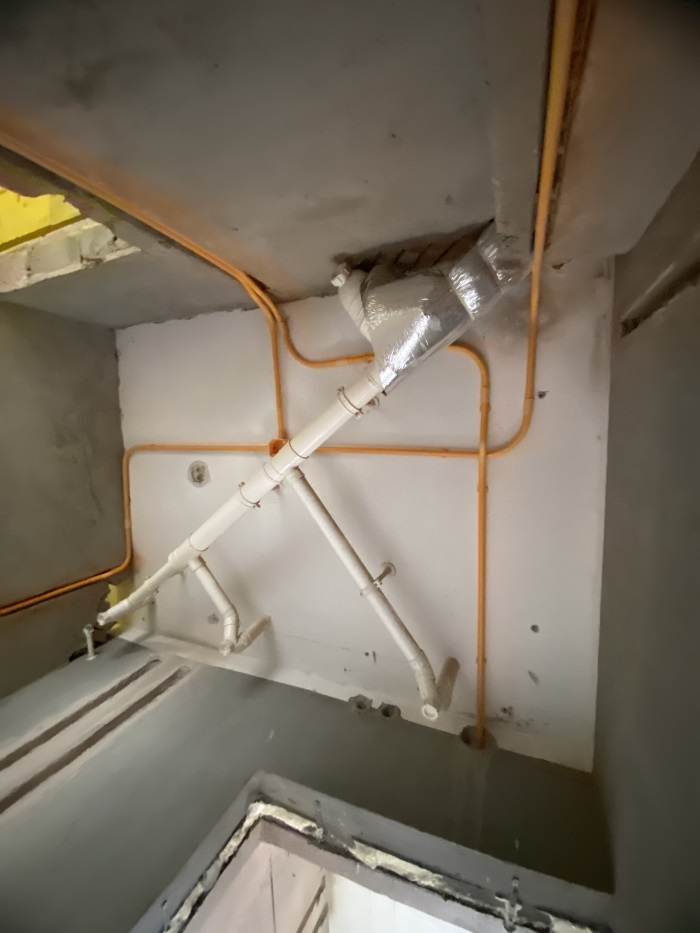

主卫强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2021-11-12 10:31:00

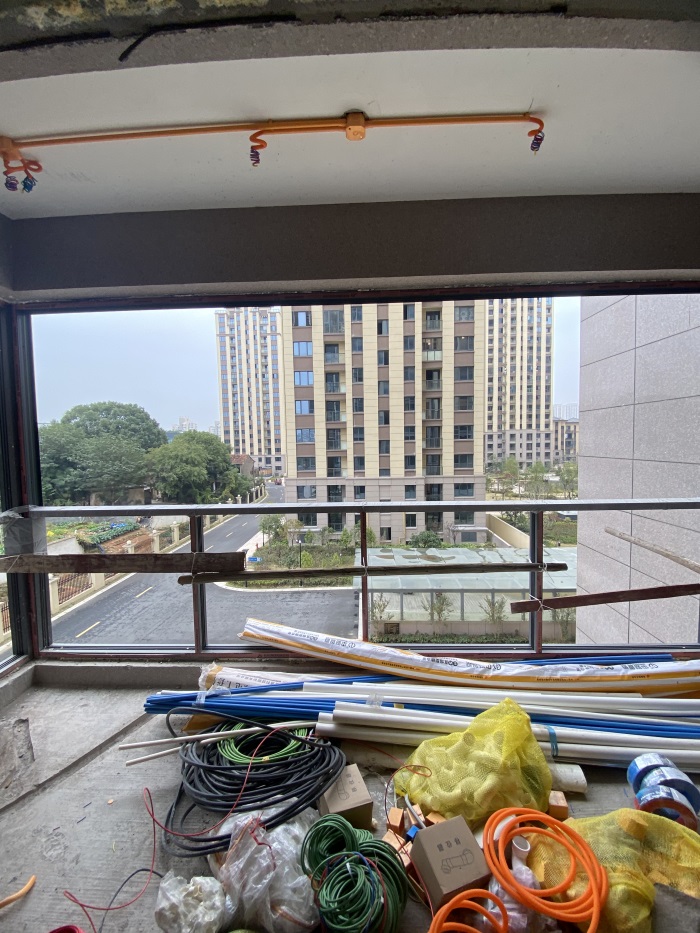

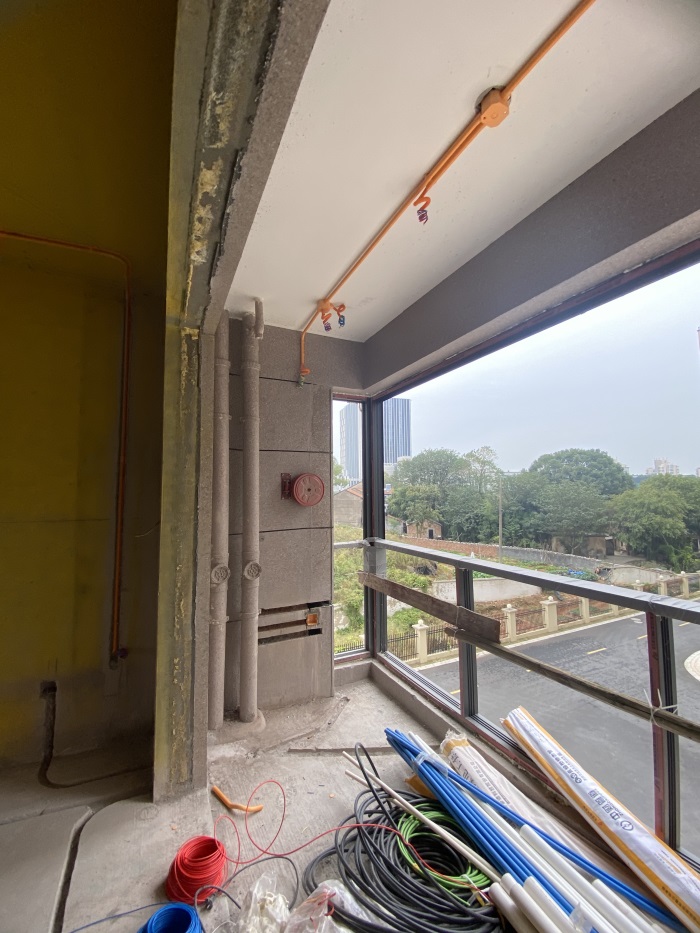

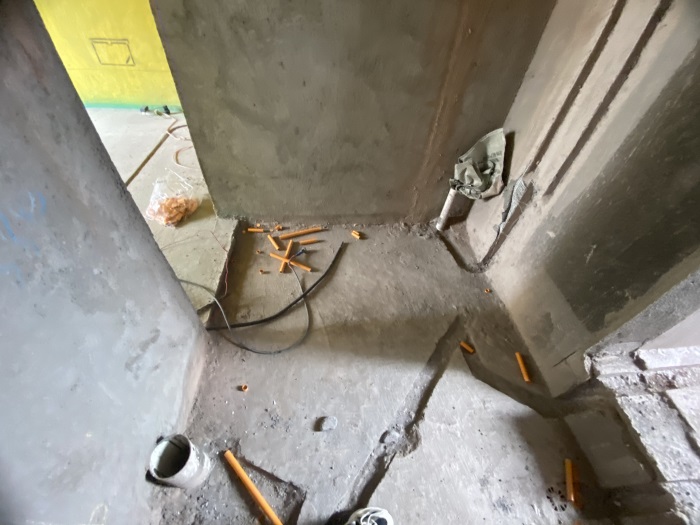

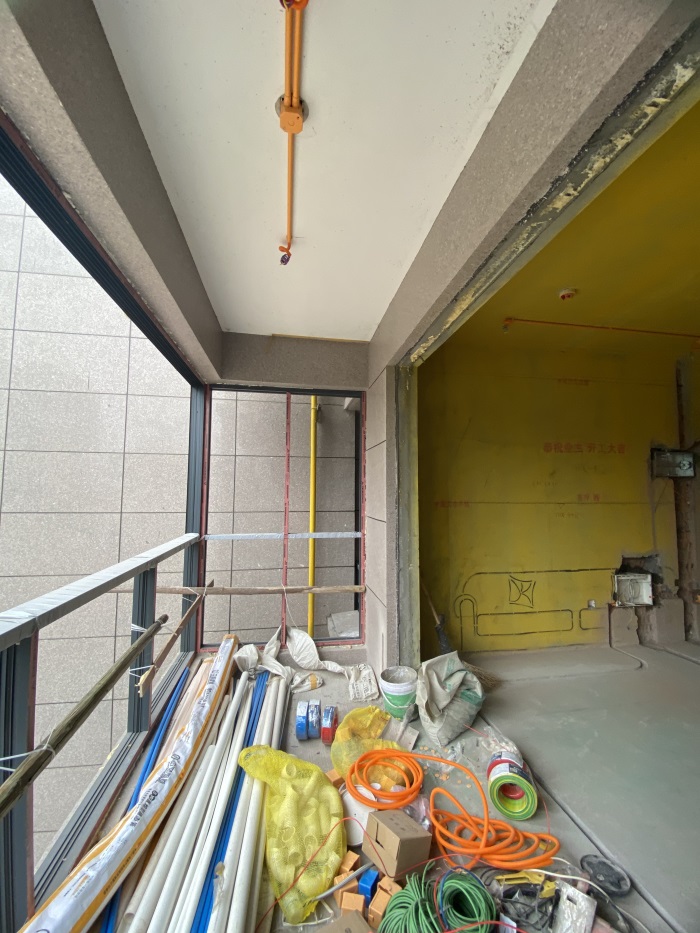

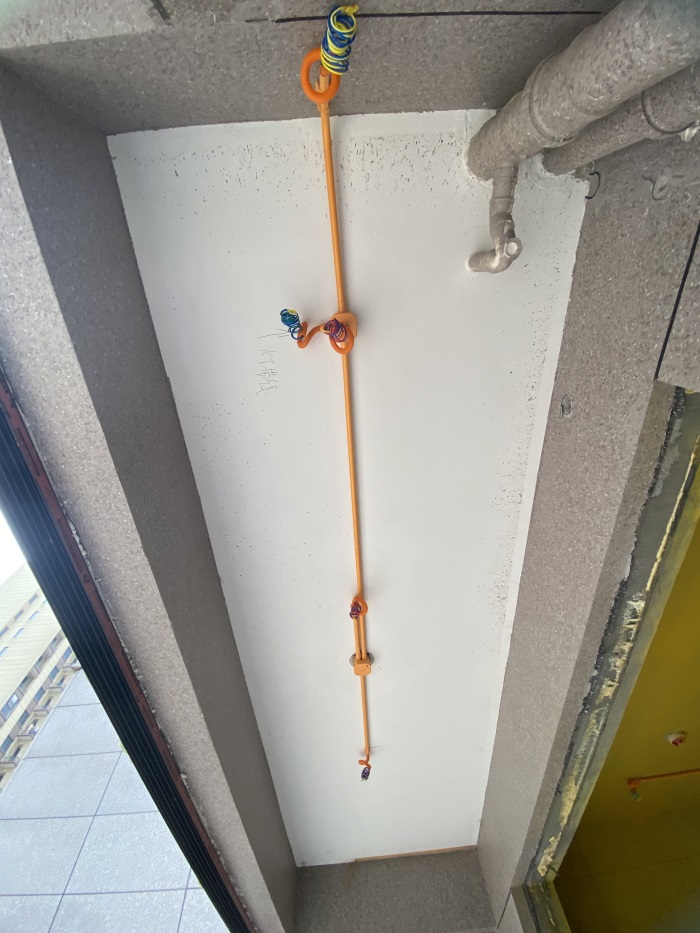

阳台墙面正在布置线管。

发表于 2021-11-12 10:48:55

本帖最后由格堂飞飞于 2021-11-12 10:55 编辑

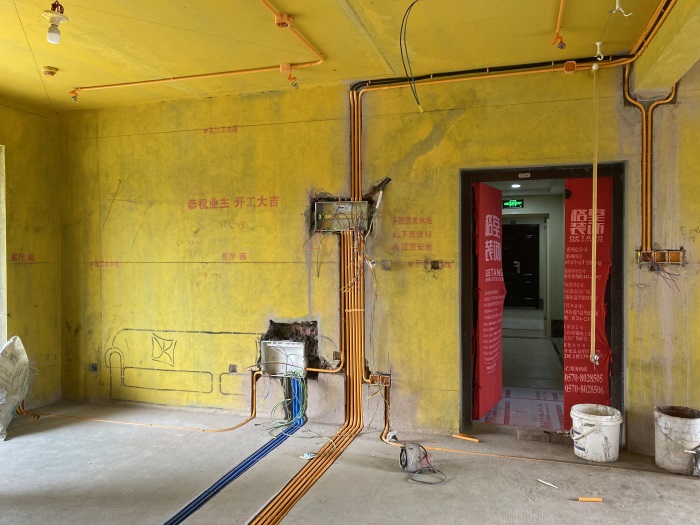

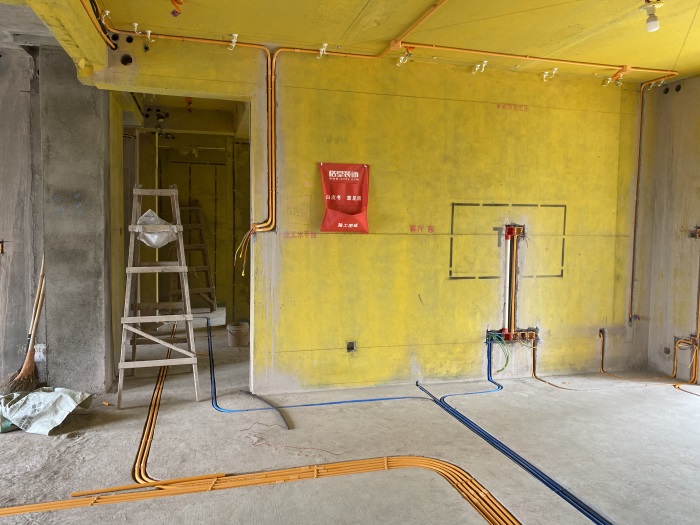

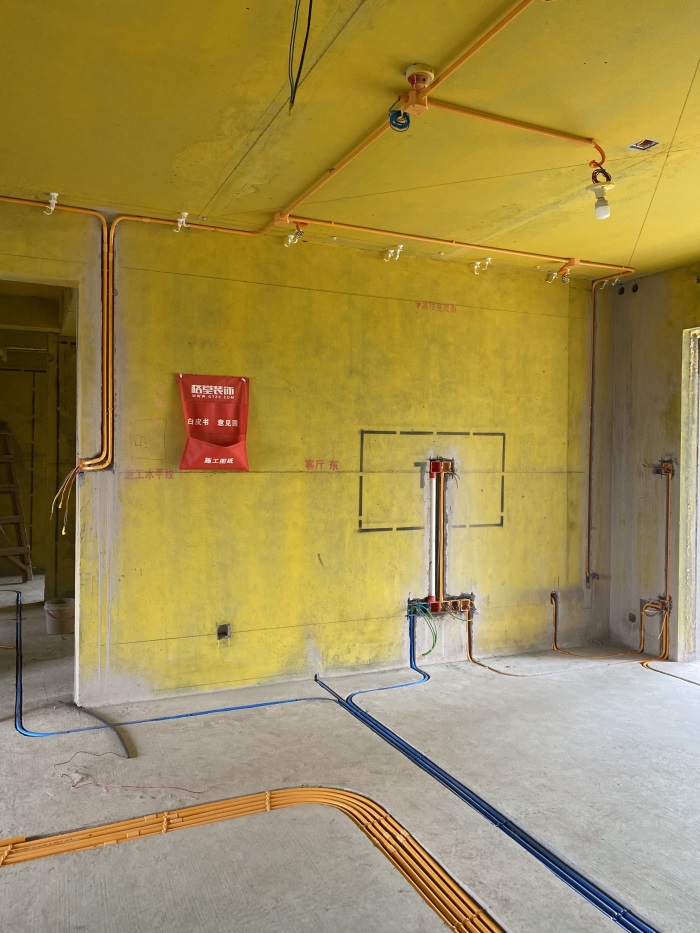

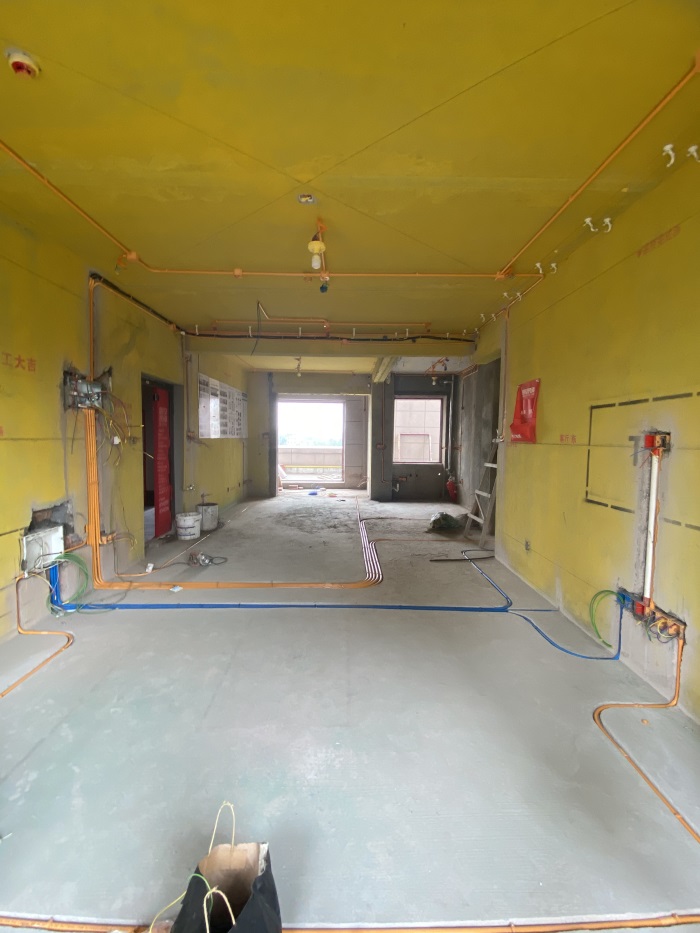

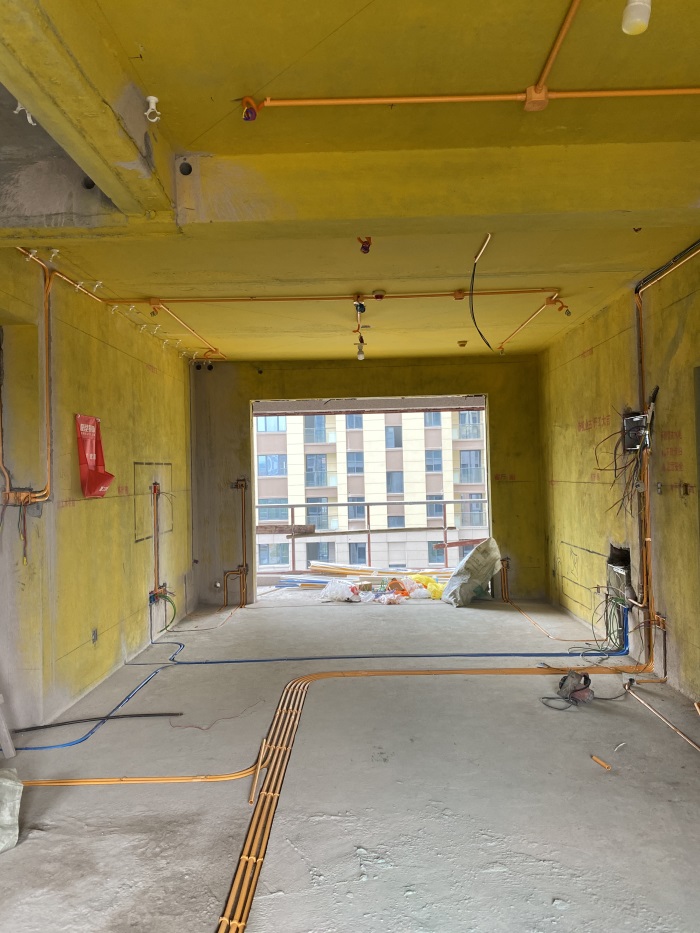

客厅墙面和地面线管，布置横平竖直哦！

墙面普通插座离地净高30厘米，开关离地净高1.3米，强弱电线距离30厘米以上，防止信号干扰！

墙面电视线有专门的管道预埋，避免信号干扰。

墙面配电箱和弱电箱，线管布置平整美观，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

中央空调要用电缆线。

发表于 2021-11-12 10:51:16

本帖最后由格堂飞飞于 2021-11-12 10:56 编辑

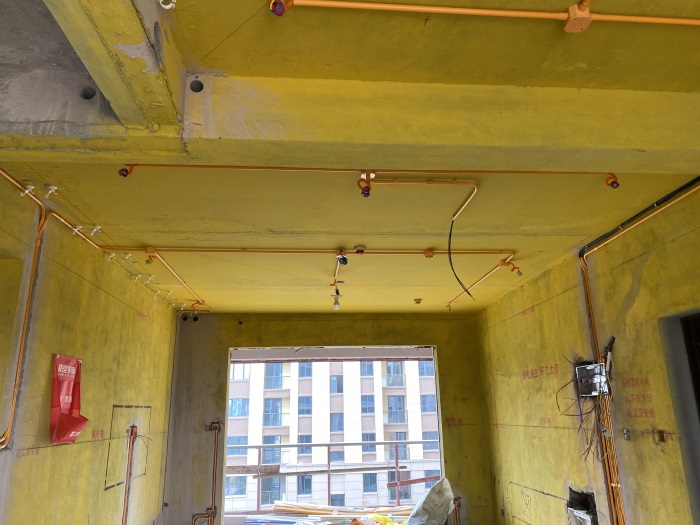

客厅顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

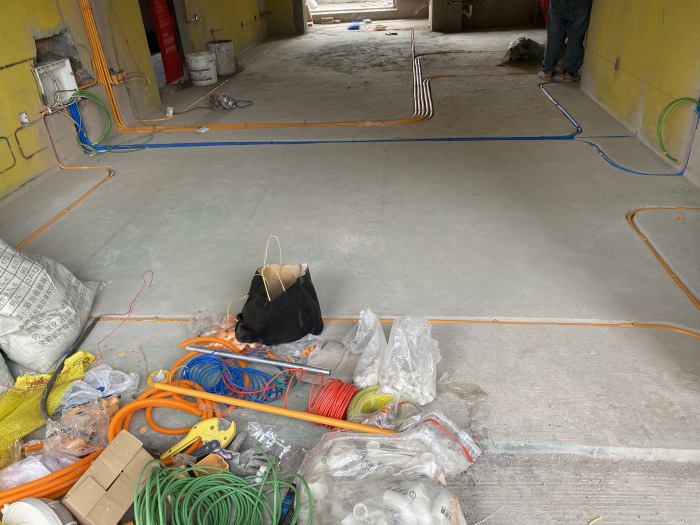

地面线管布置平整，强弱电线距离30厘米以上，防止信号干扰！

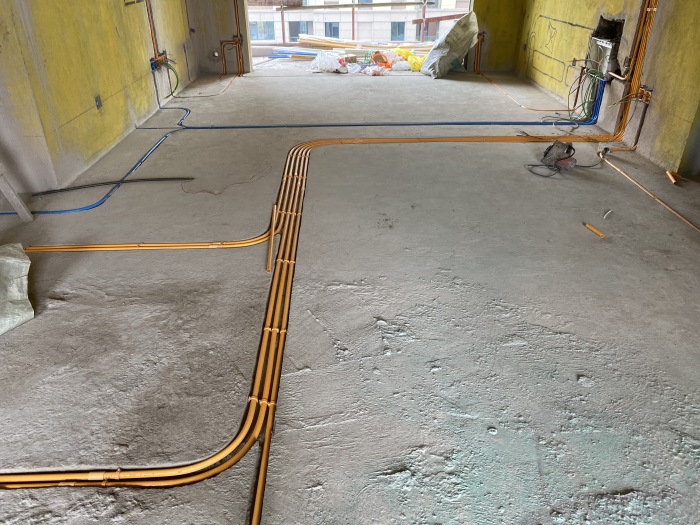

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓，线管用线卡固定到位，平整美观哦!

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！
