花园岗小区9-1-1-3#120㎡中式——游韵

发表于 2021-11-12 10:08:59

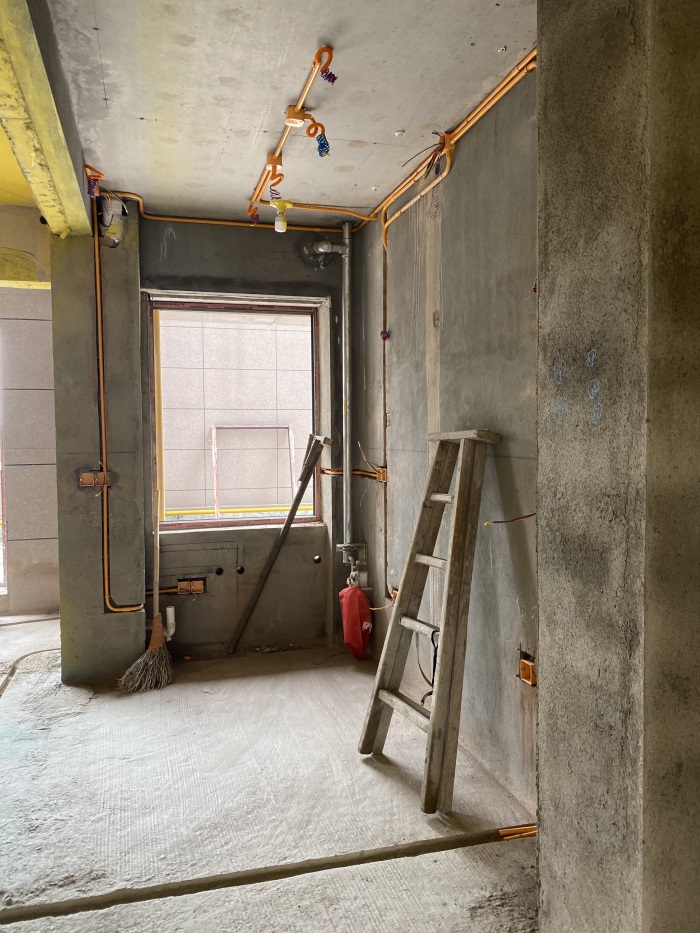

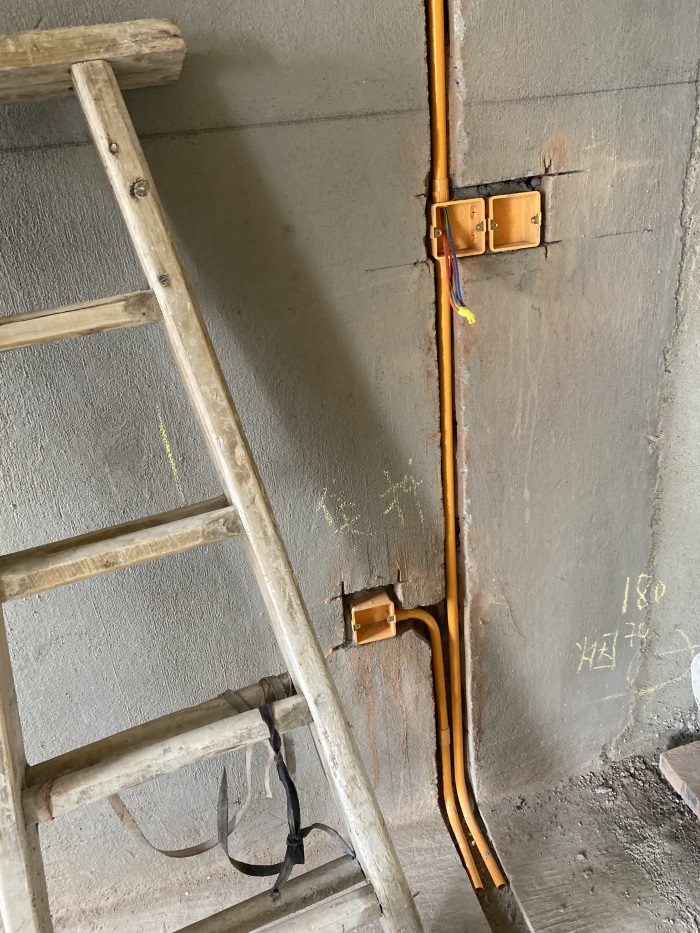

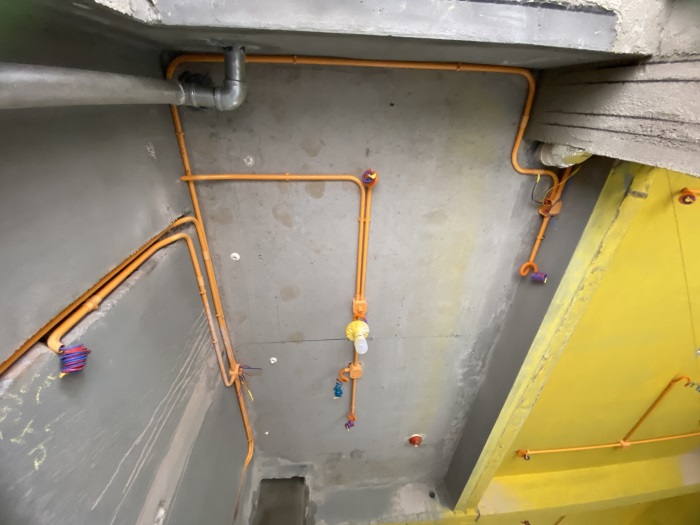

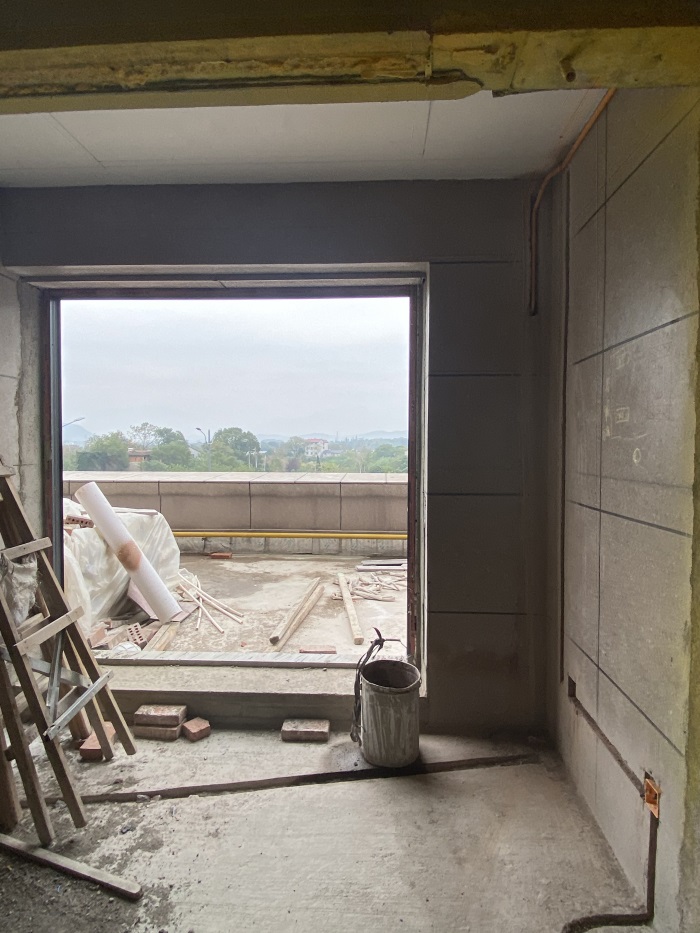

厨房墙面线管布置，横平竖直！

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2021-11-12 10:09:50

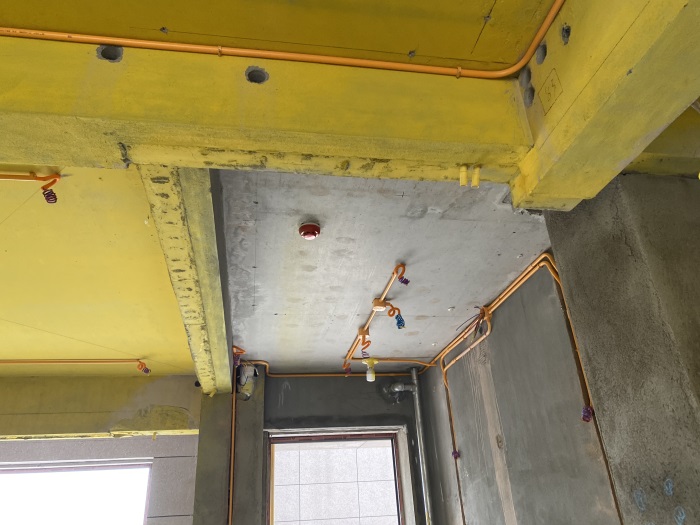

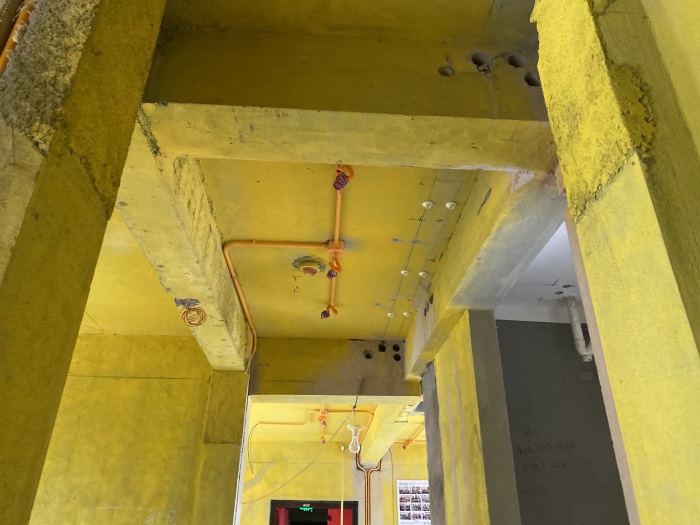

厨房顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2021-11-12 10:11:50

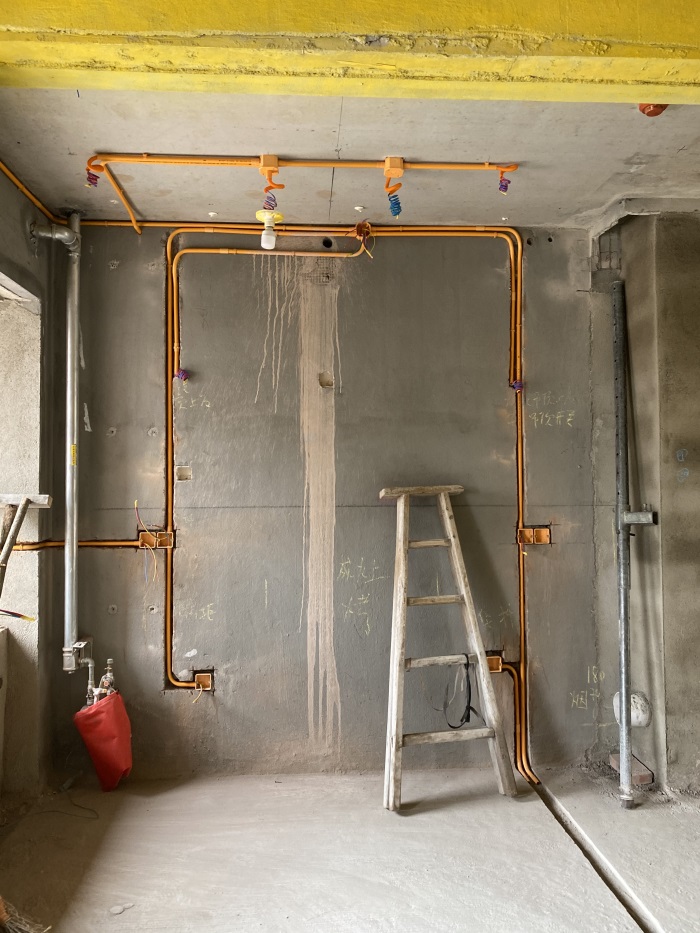

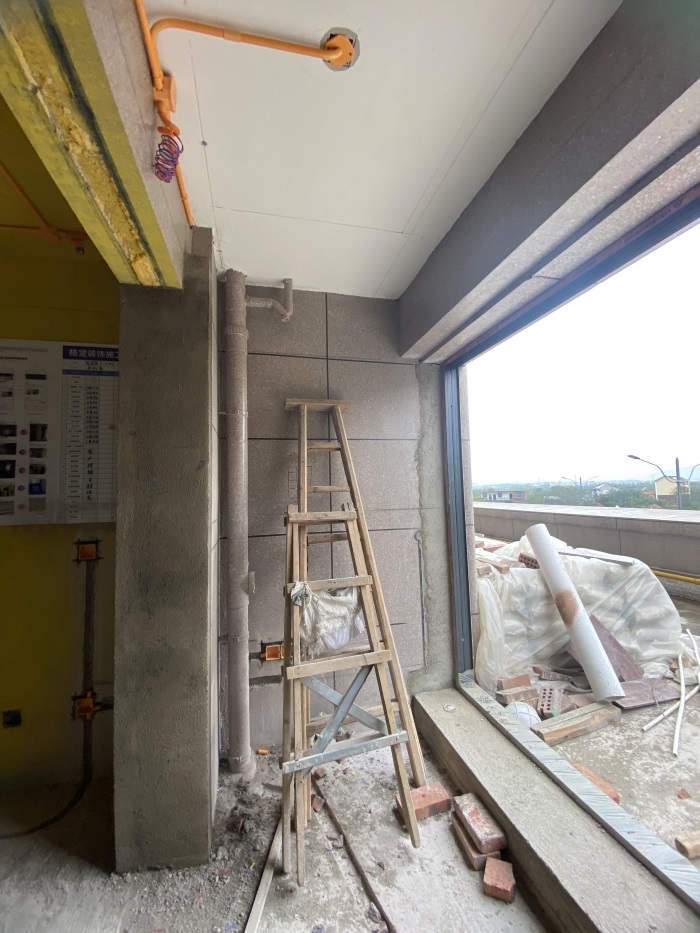

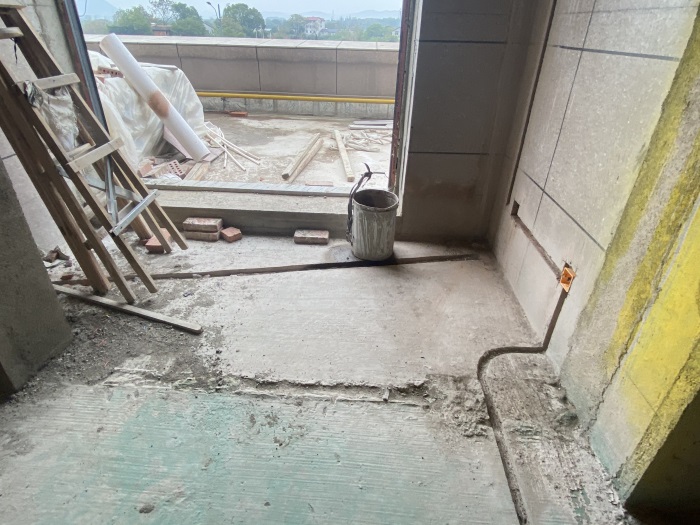

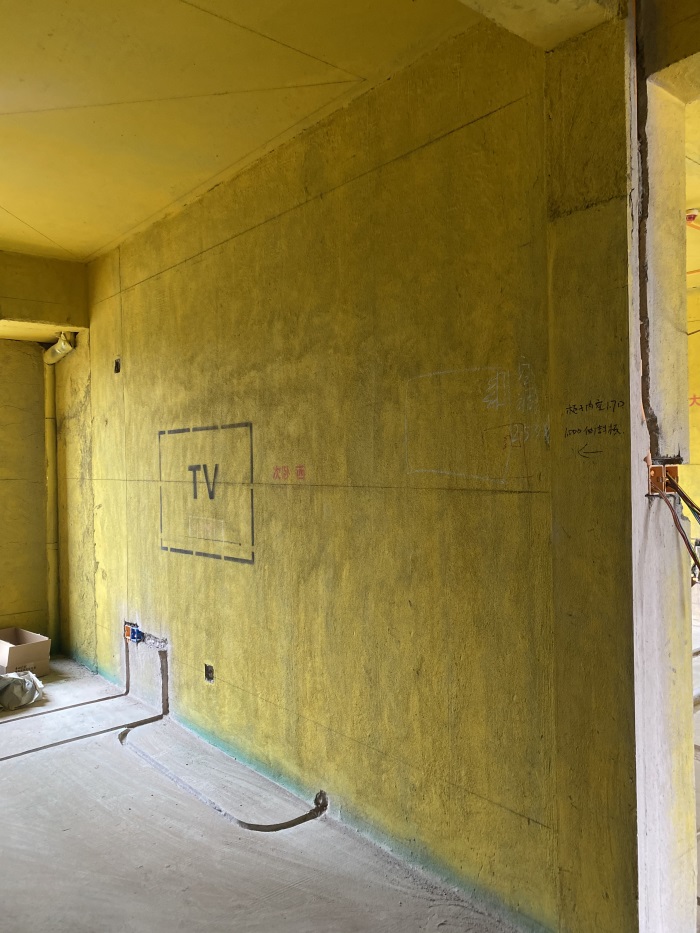

餐厅阳台墙面正在布置线管。

发表于 2021-11-12 10:13:34

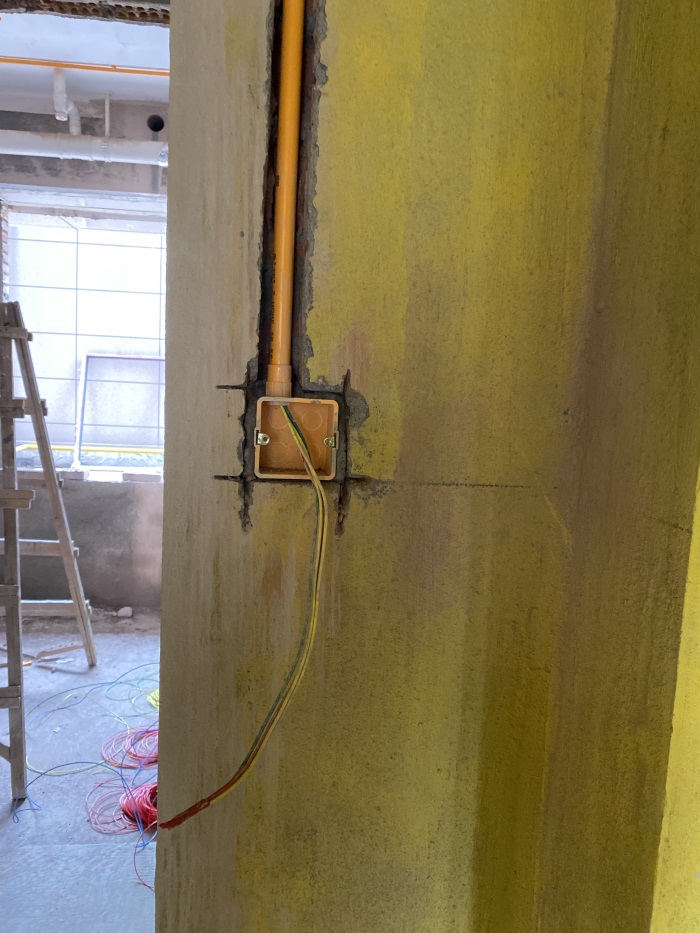

餐厅阳台墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

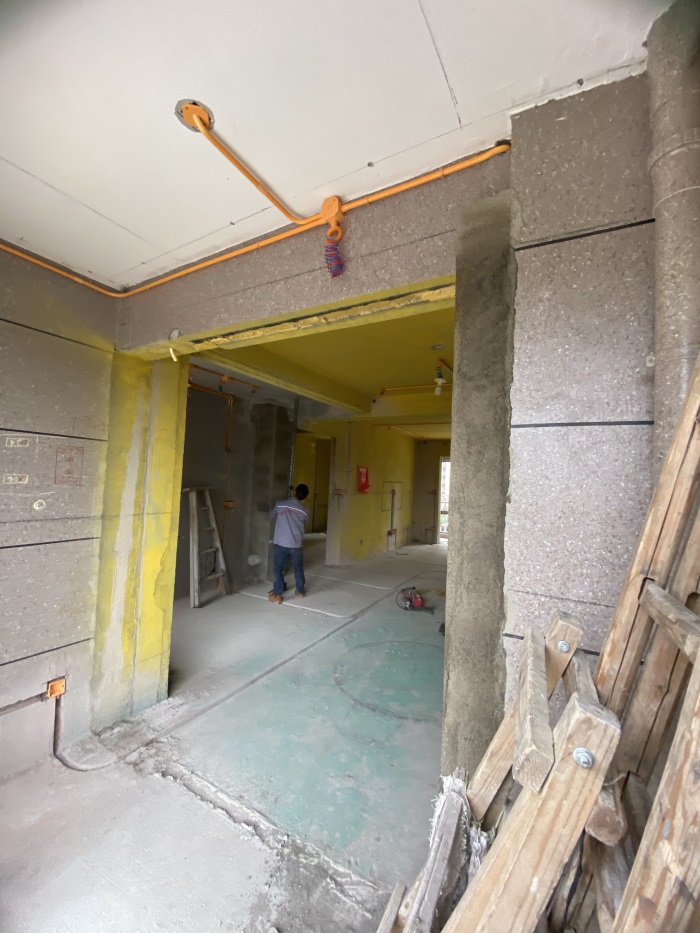

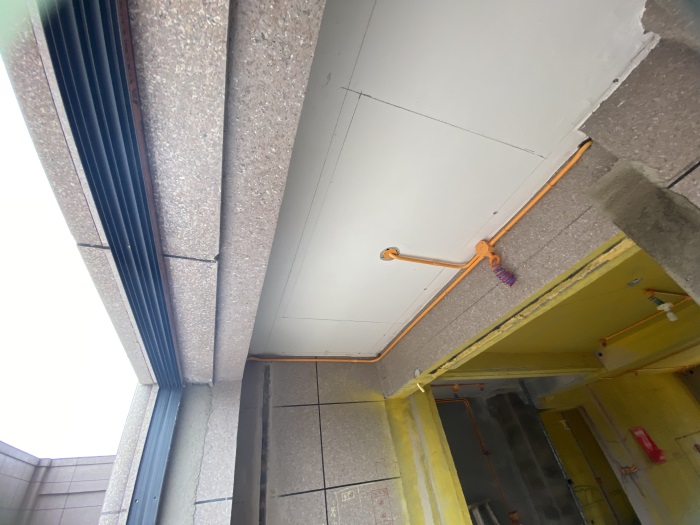

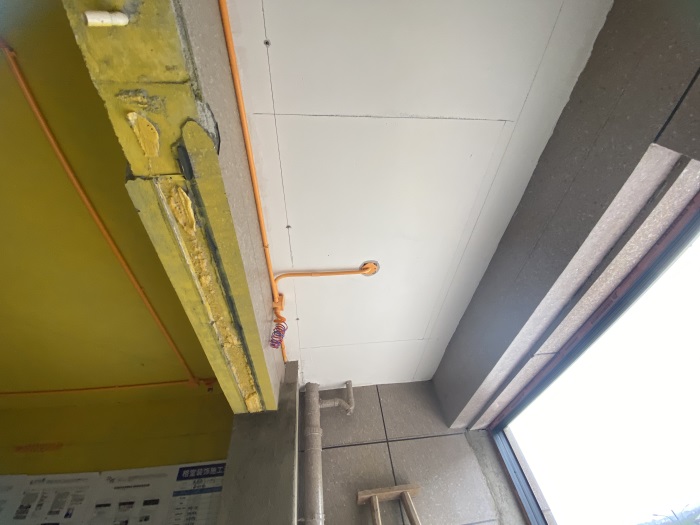

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2021-11-12 10:15:12

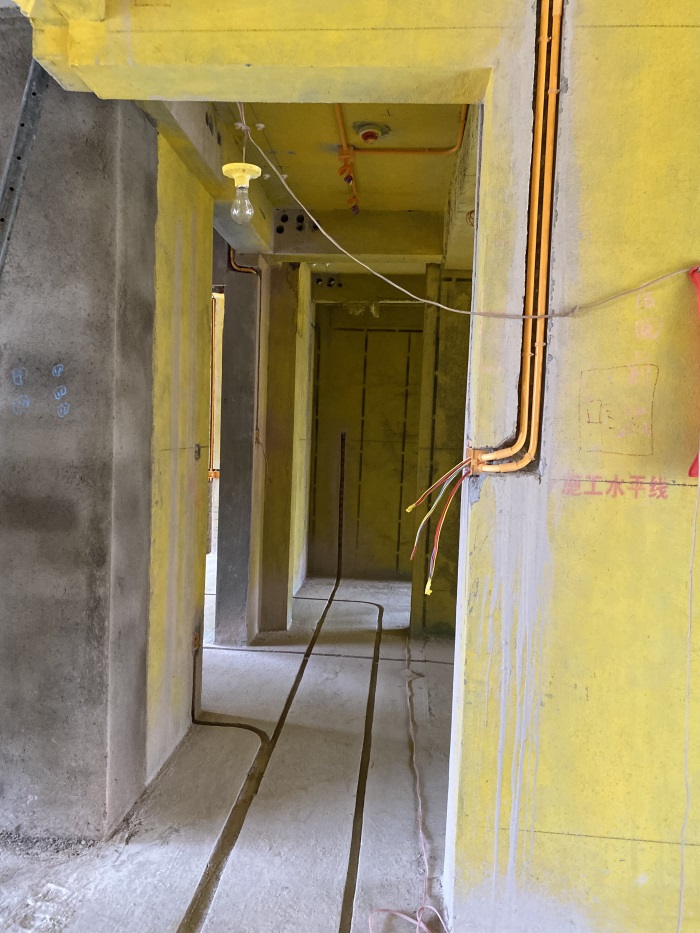

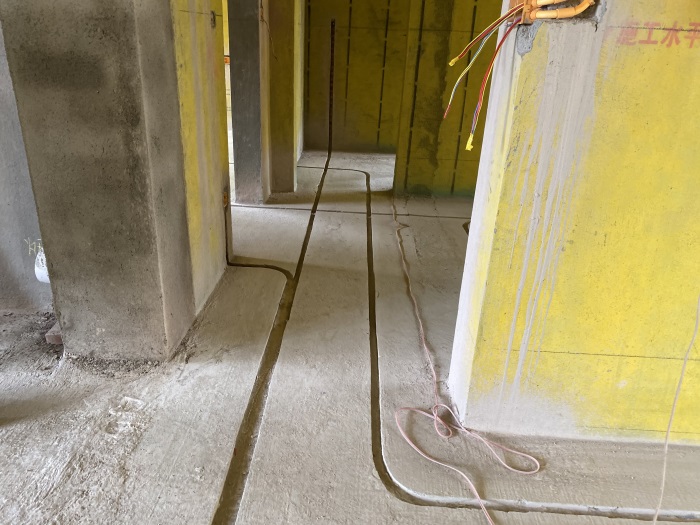

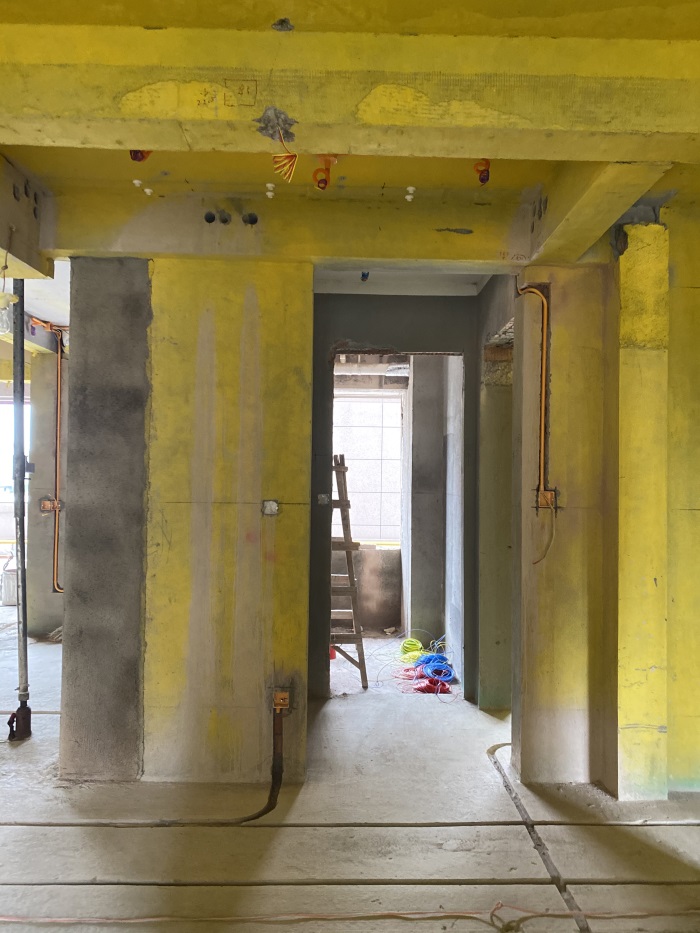

房间过道墙面正在布置线管。

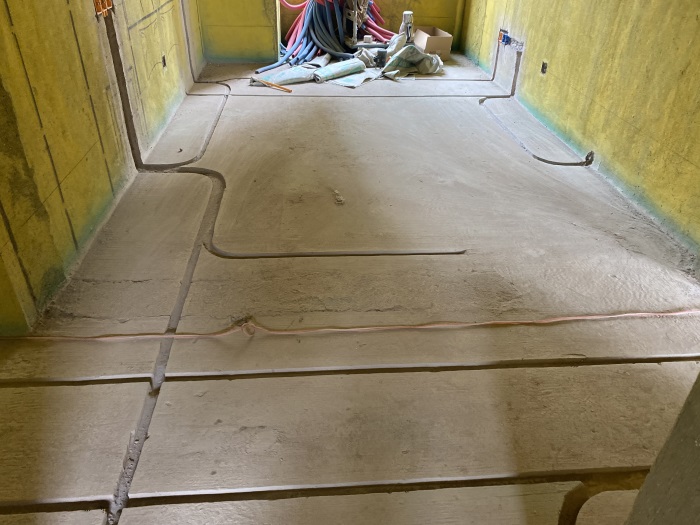

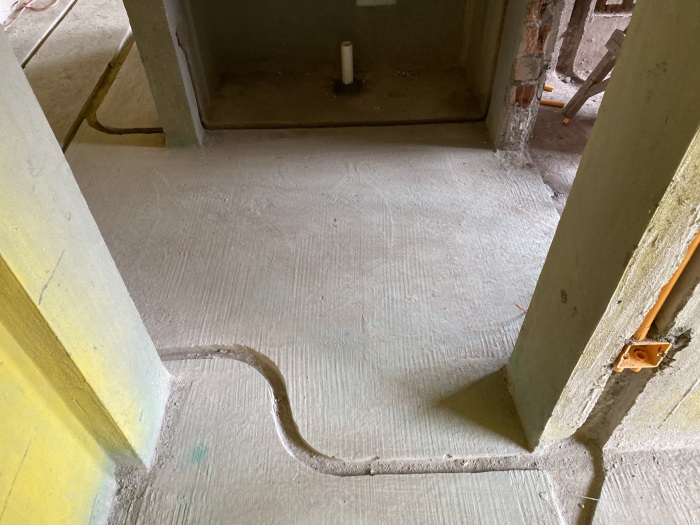

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2021-11-12 10:16:12

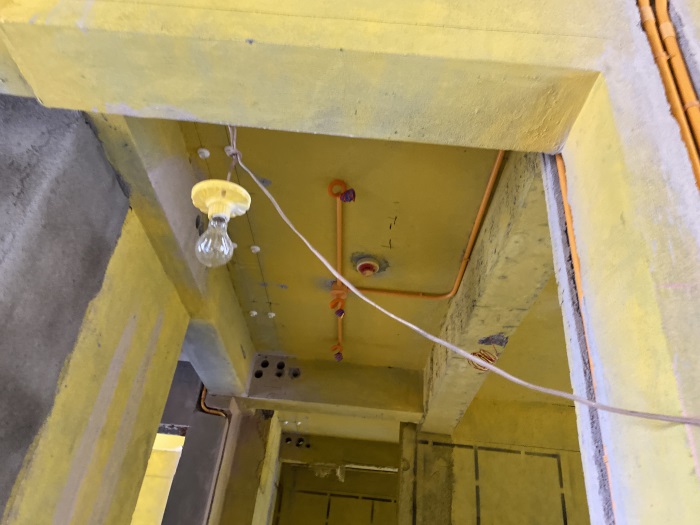

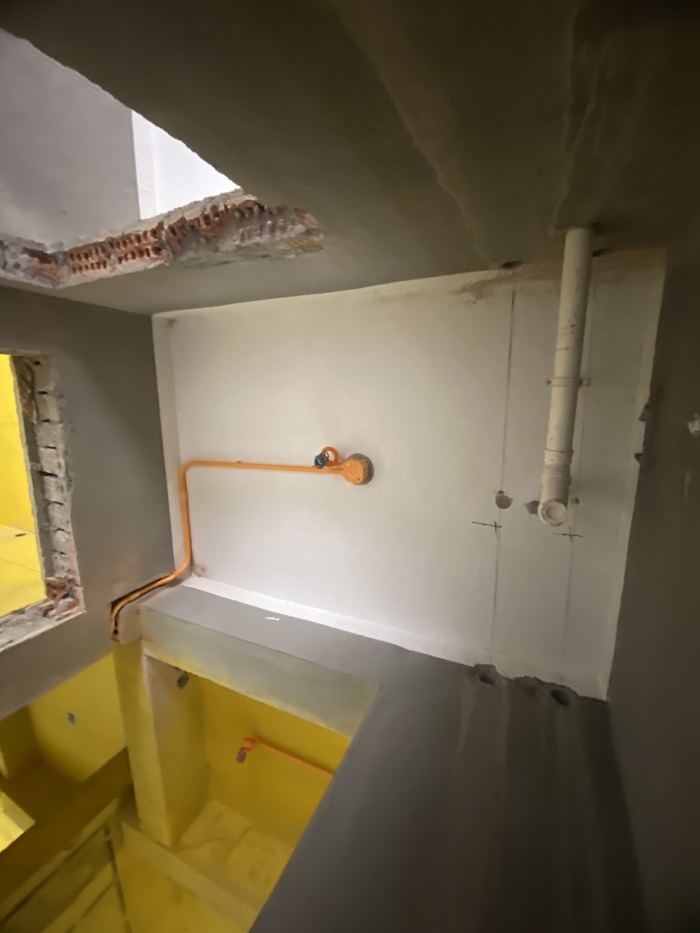

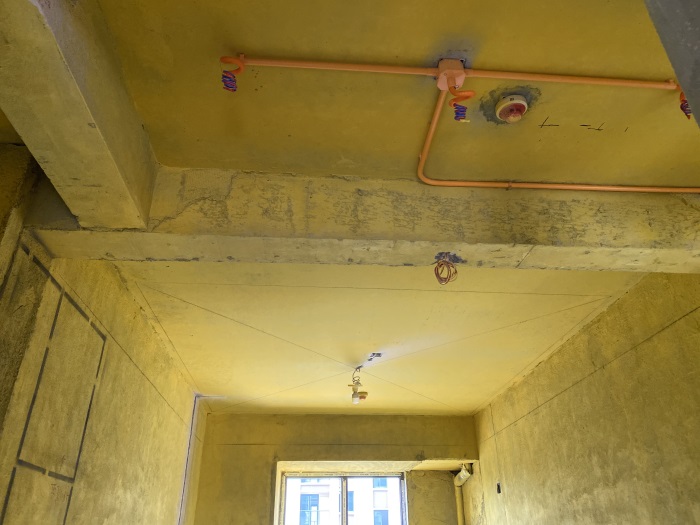

房间过道顶部线管交接处，用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2021-11-12 10:17:26

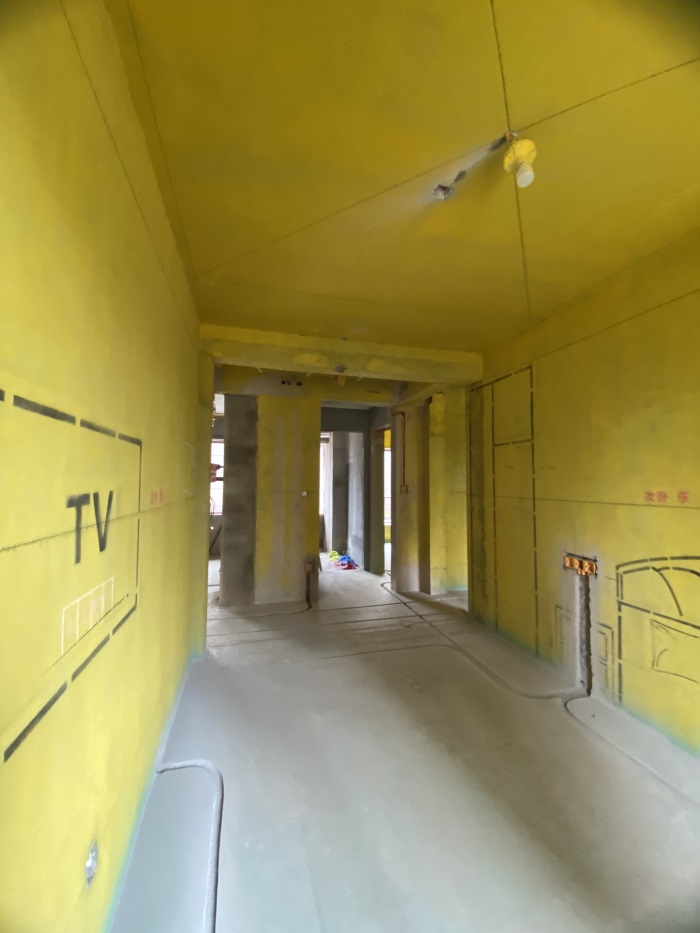

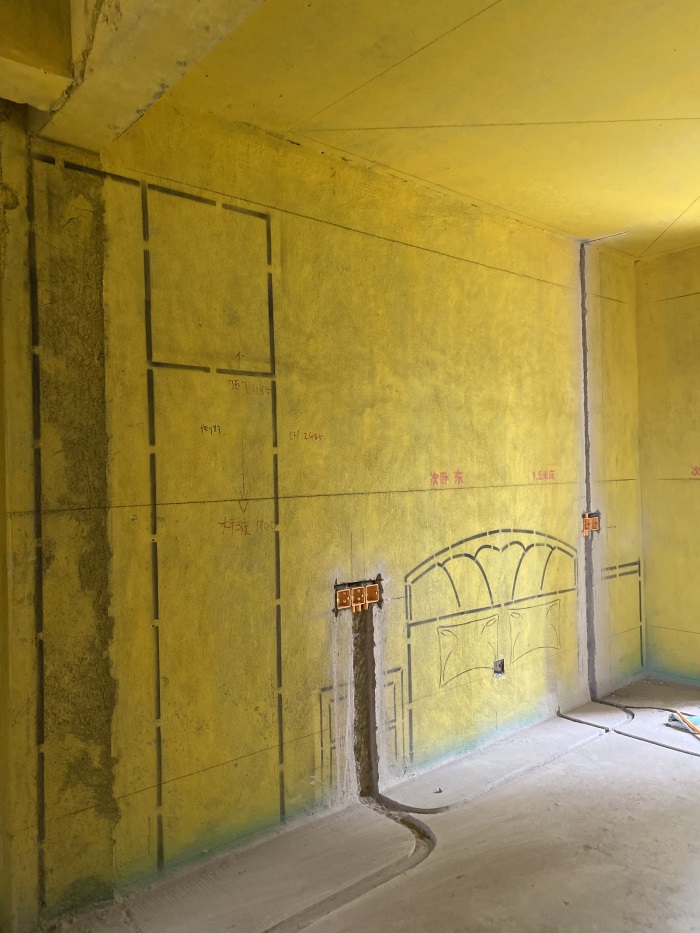

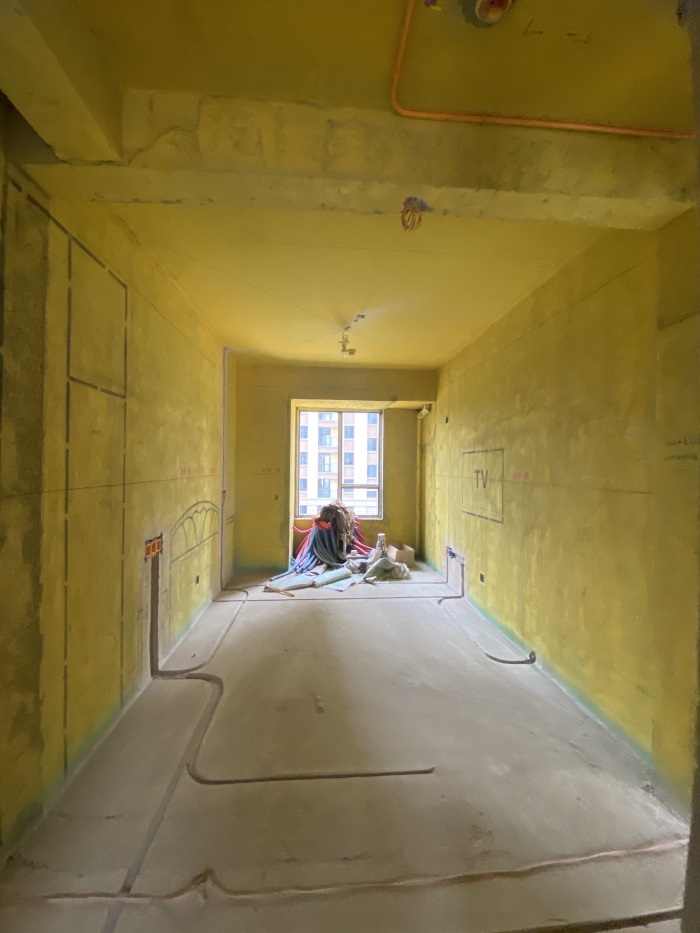

次卧墙面线槽横平竖直，我们开线槽前先弹过墨线，再用切割机切过，最后开线槽，这样开的线槽就横平竖直了！

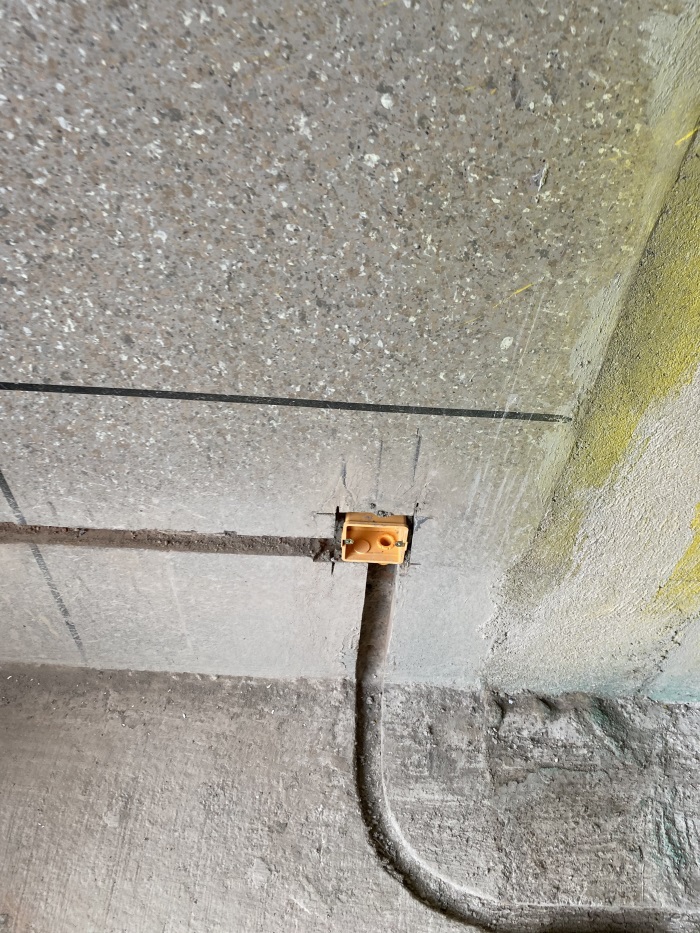

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

墙面暗盒安装平整。

发表于 2021-11-12 10:18:50

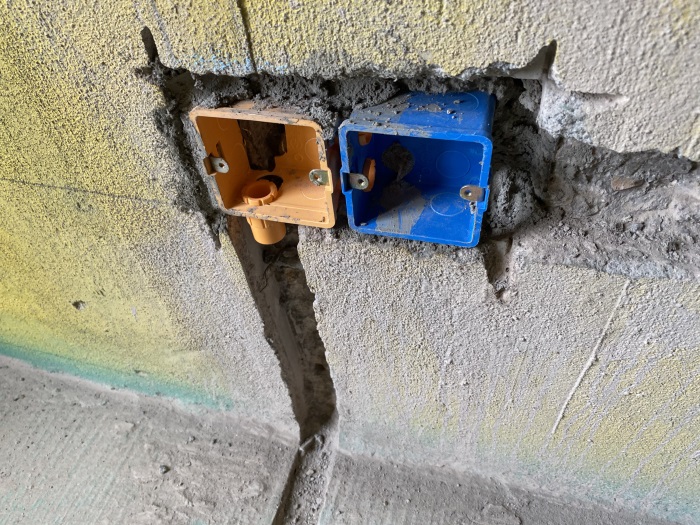

次卧强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

发表于 2021-11-12 10:19:17

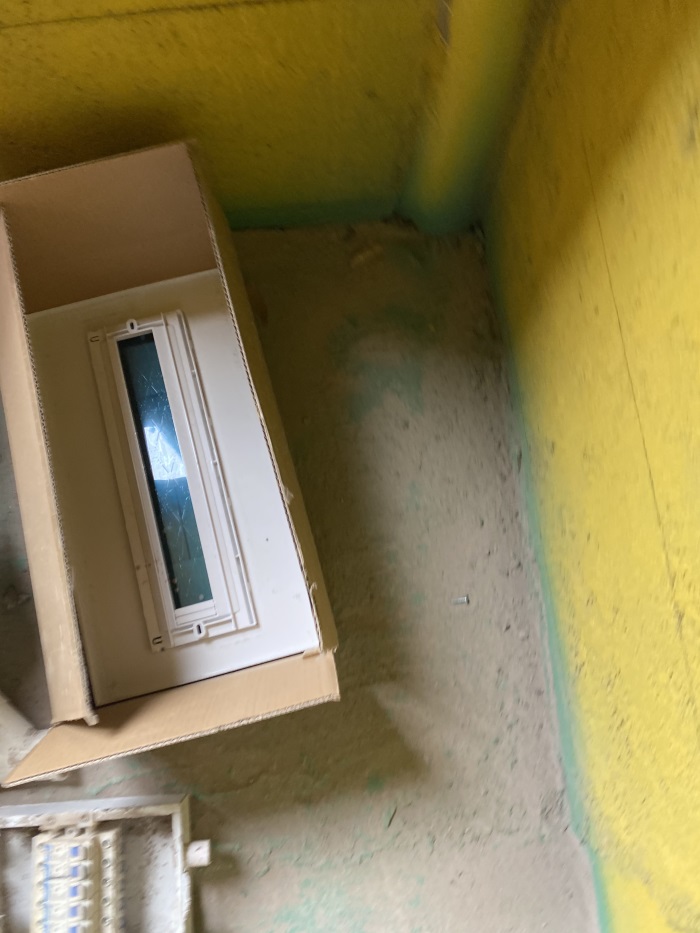

配电箱

发表于 2021-11-12 10:20:36

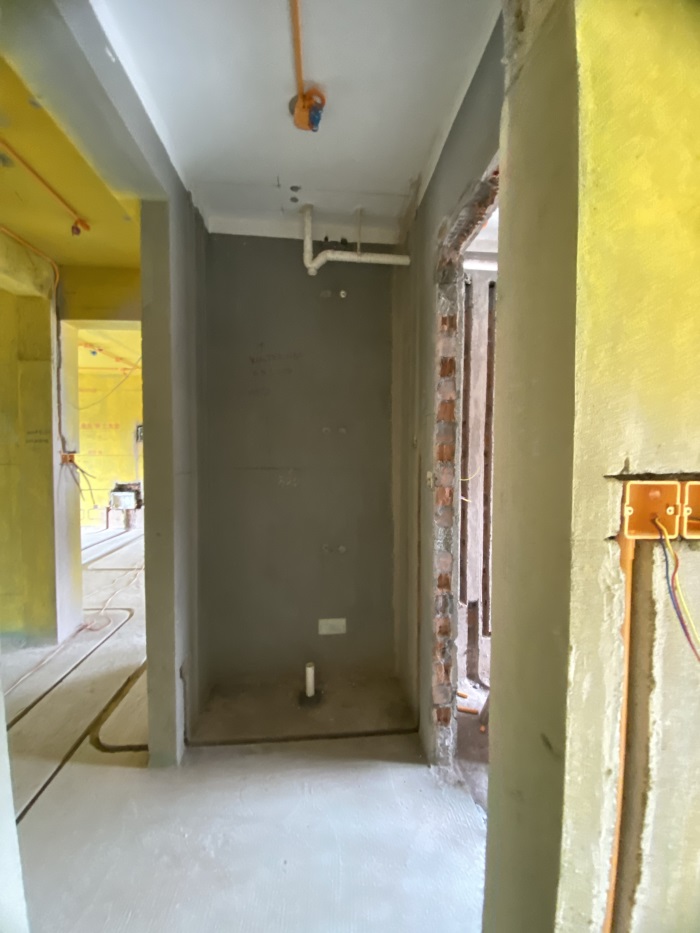

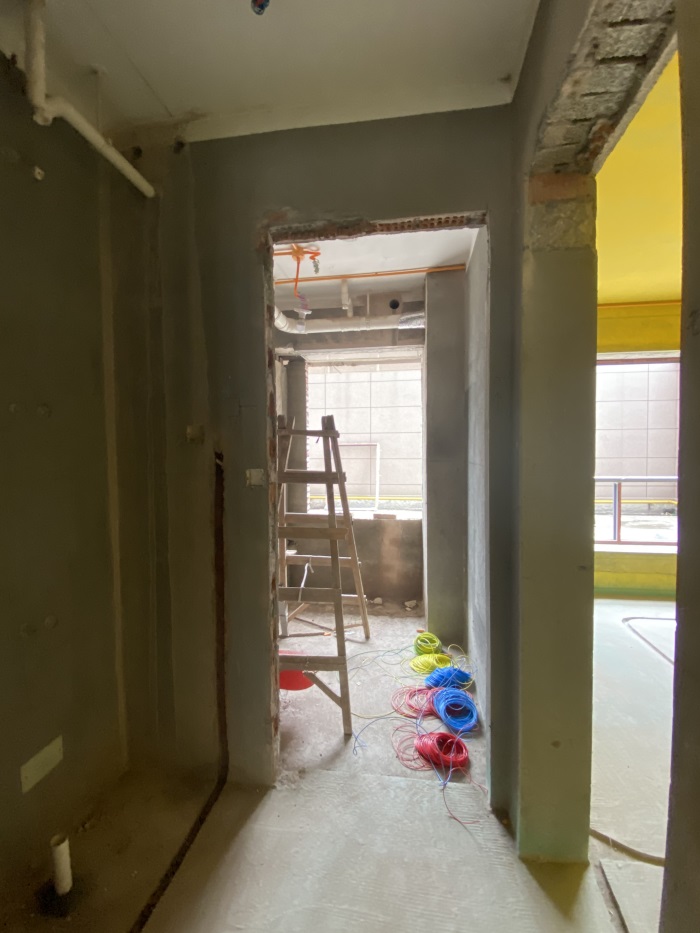

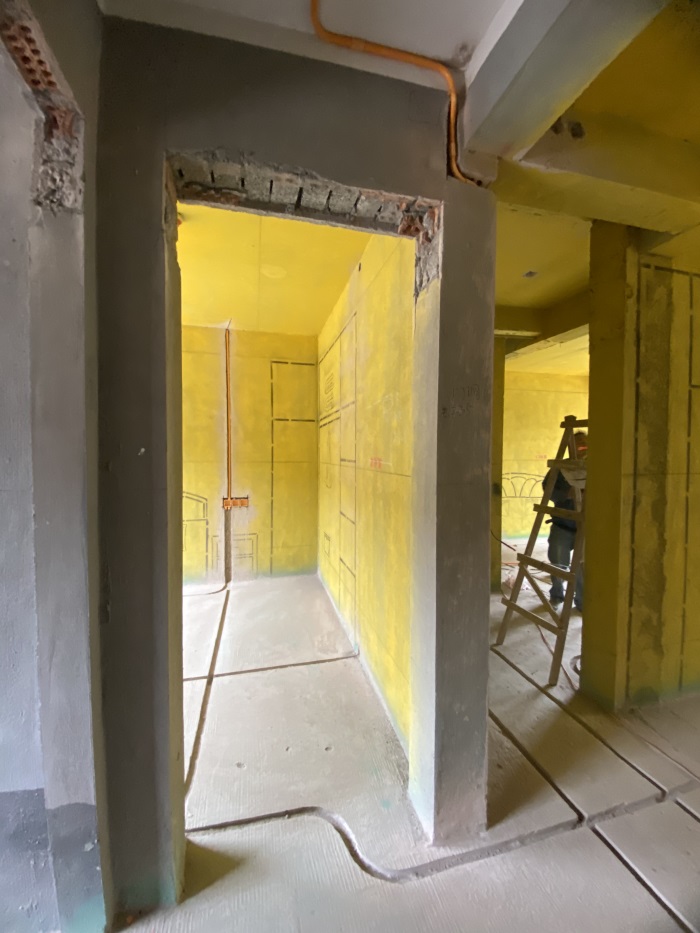

干区墙面正布置线管。

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！
