志城蓝湾1-1-6#110㎡现代——现代设计说明

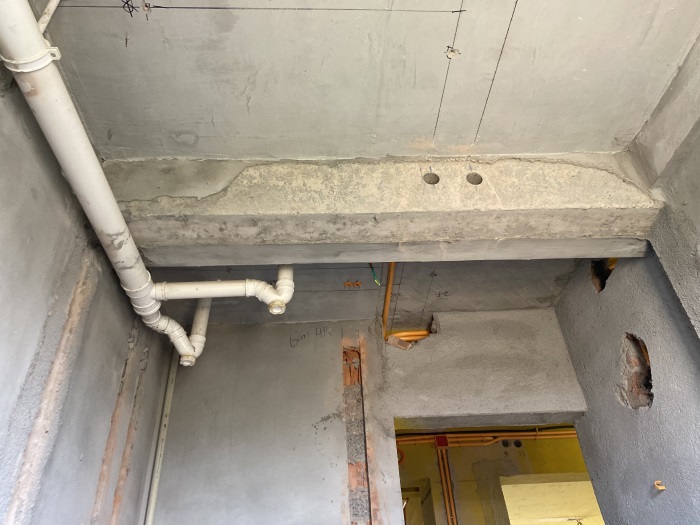

次卫

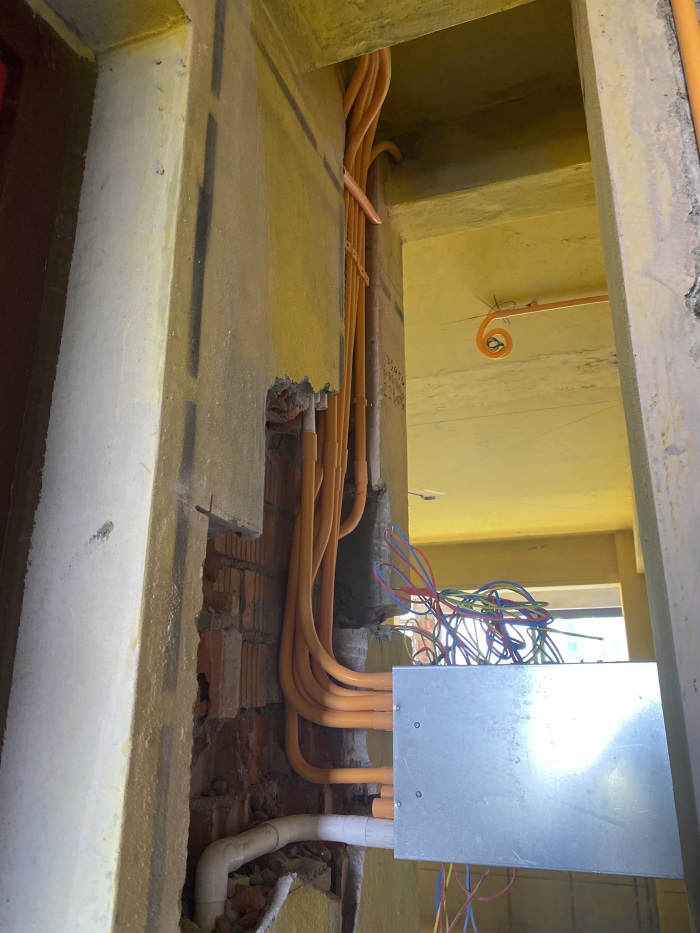

配电箱和线管连接处，杯梳安装到位，防止电线划伤。

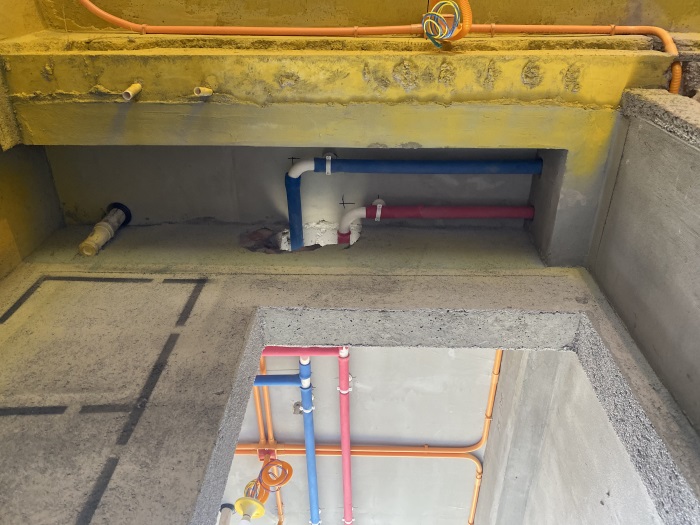

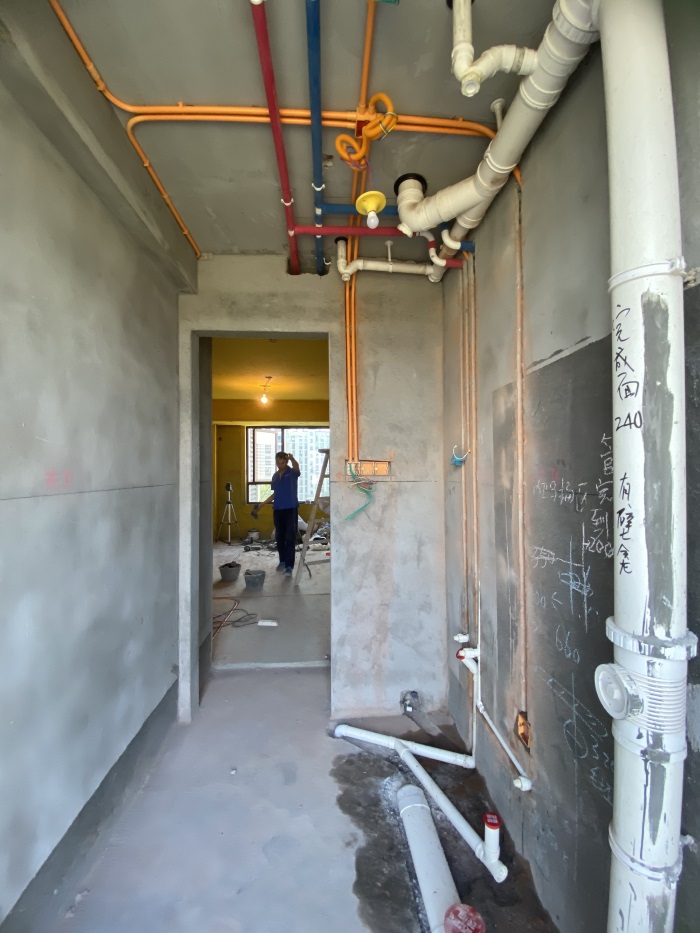

主卫水管和线管布置横平竖直，冷热水管布置专业规范，左热右冷、上热下冷。

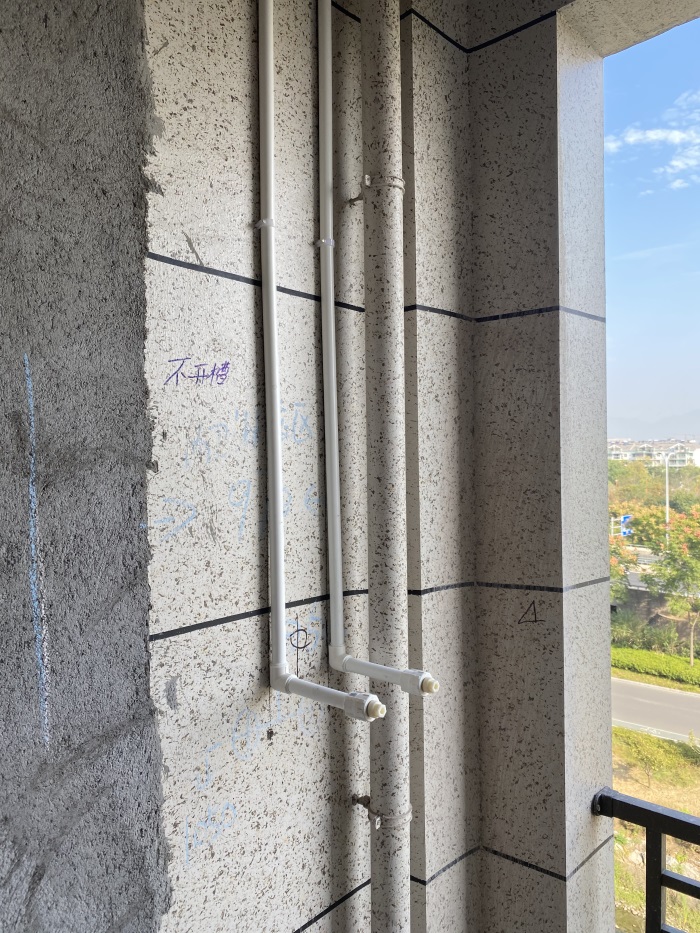

墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范。

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

墙面开关离地净高1.3米。

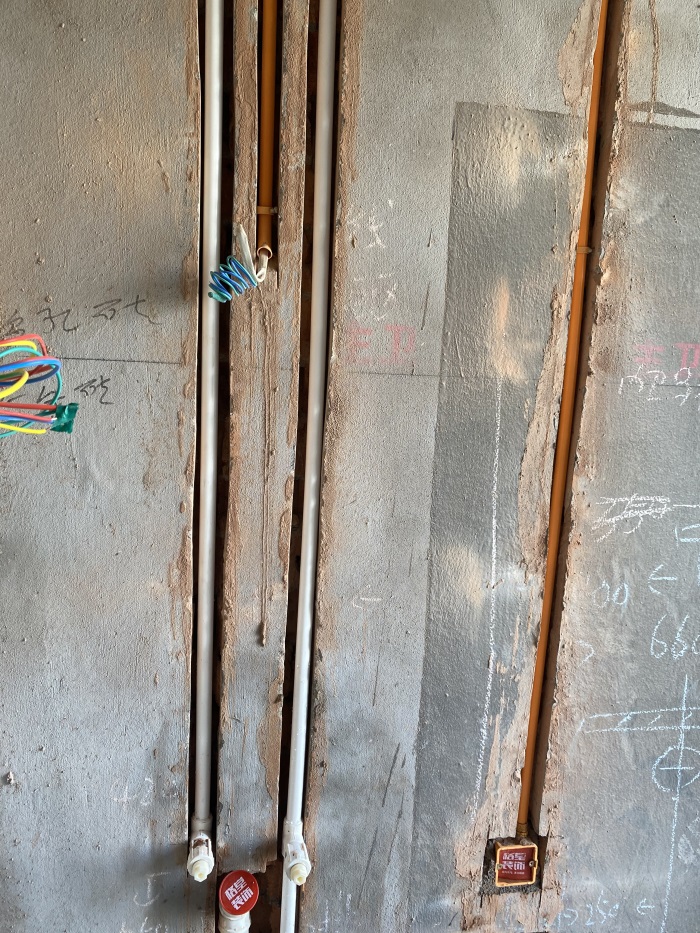

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

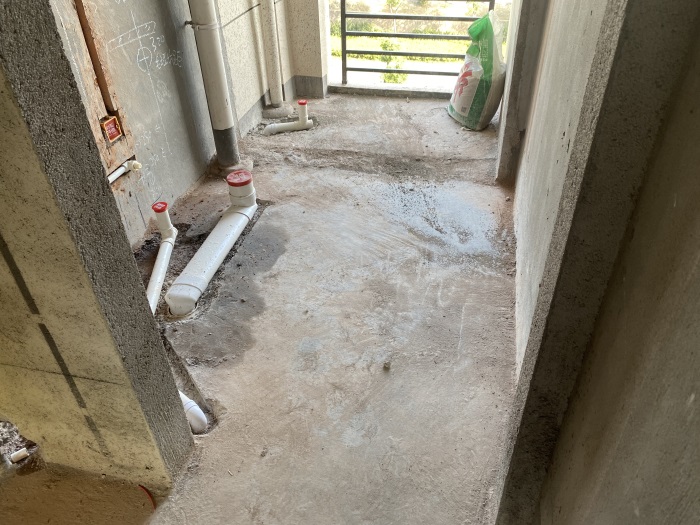

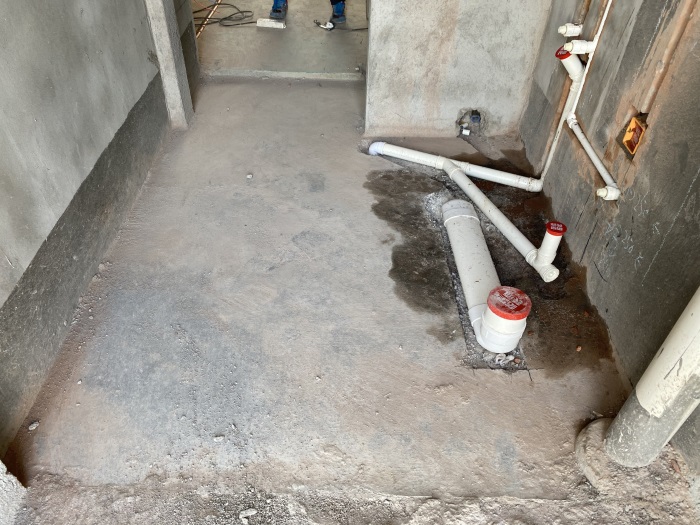

主卫下水管道口与墙面间距11公分，淋浴房切割八角地漏的下水管道与墙面间距7.5公分。并且俩根下水管道不能相连，防止地漏反水。

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

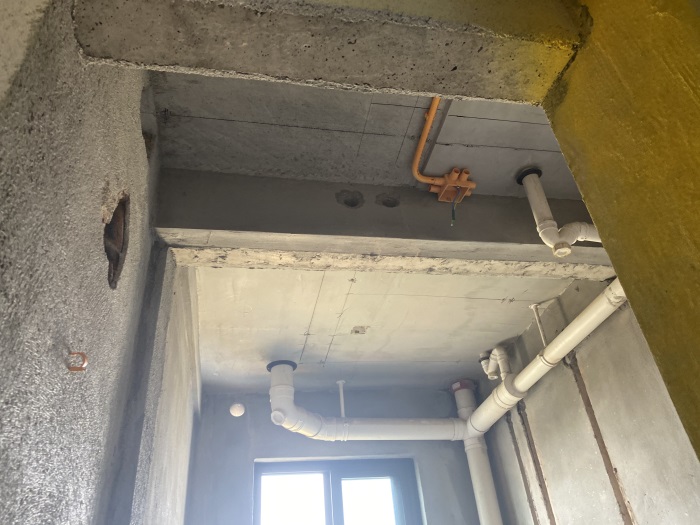

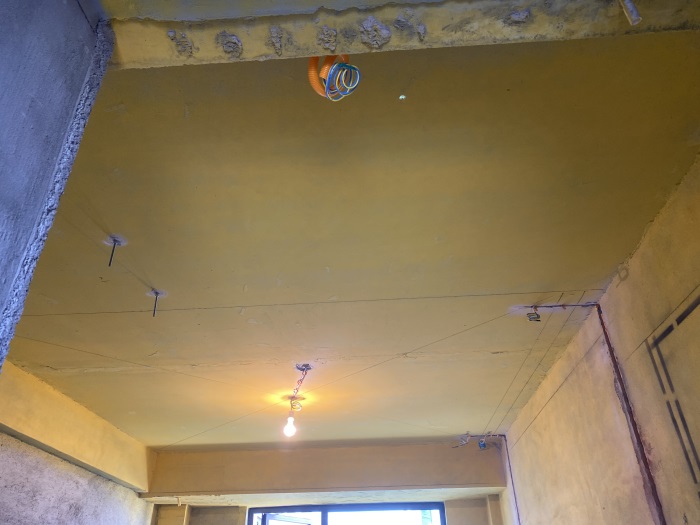

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

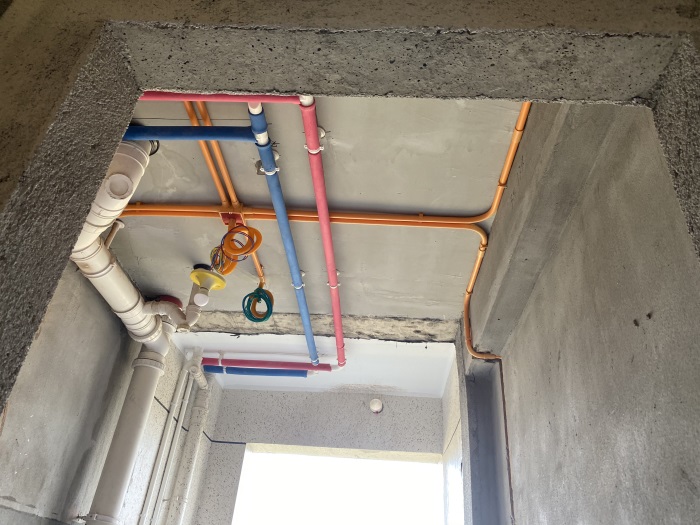

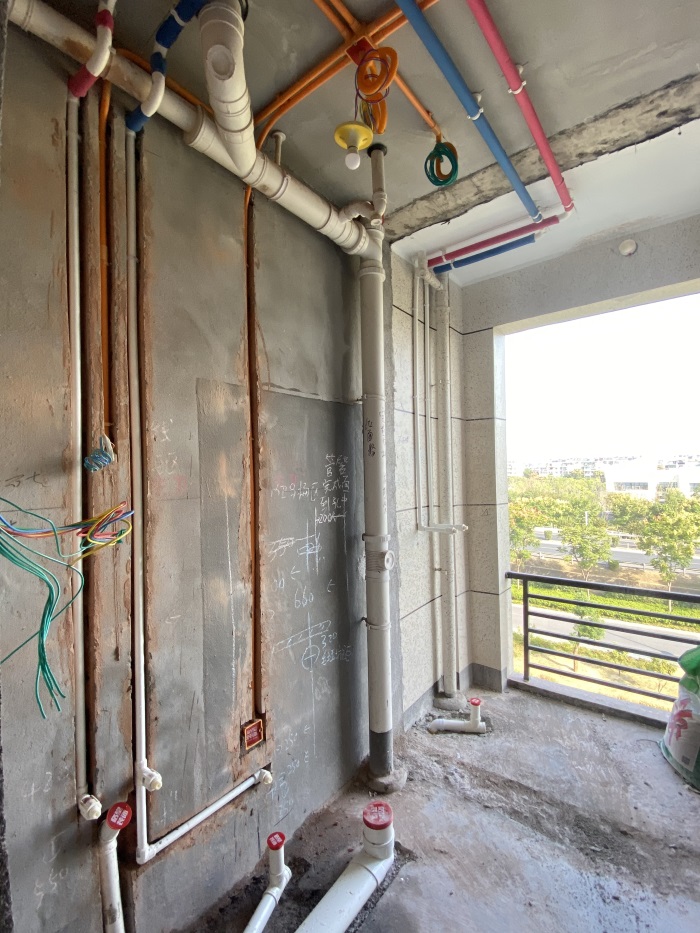

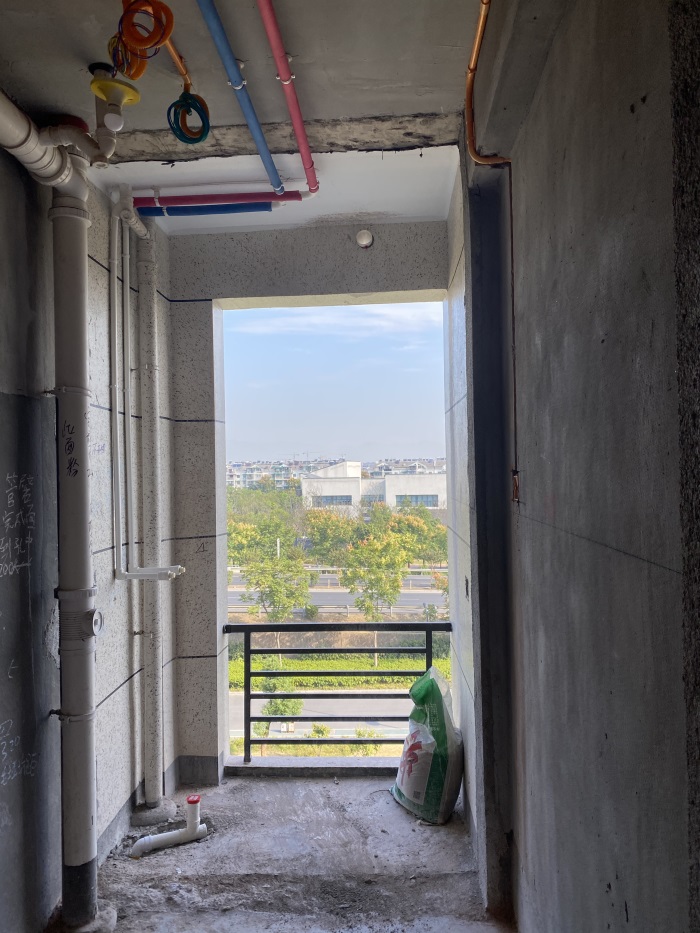

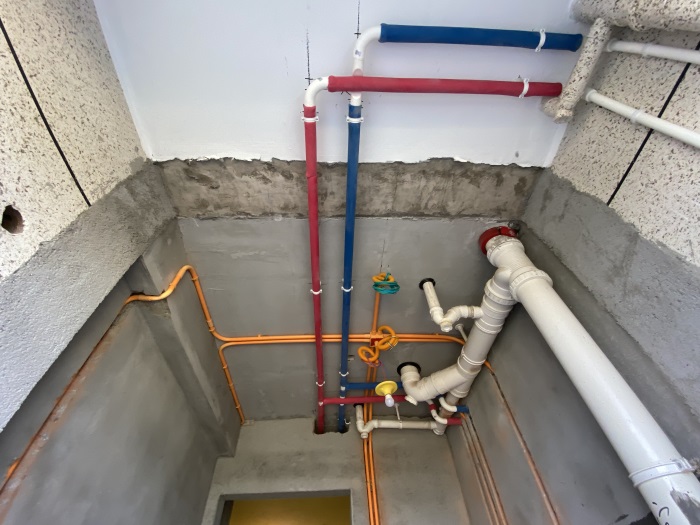

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

主卫墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

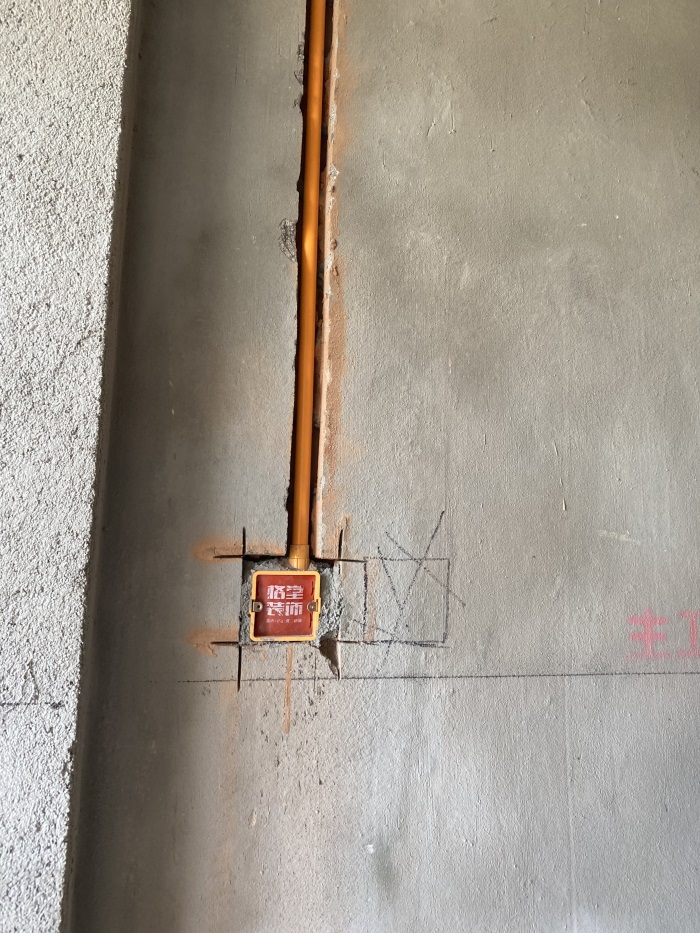

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护，卷好放进暗盒内，暗盒用格堂专用保护盖都保护好，防止砂石掉落！

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

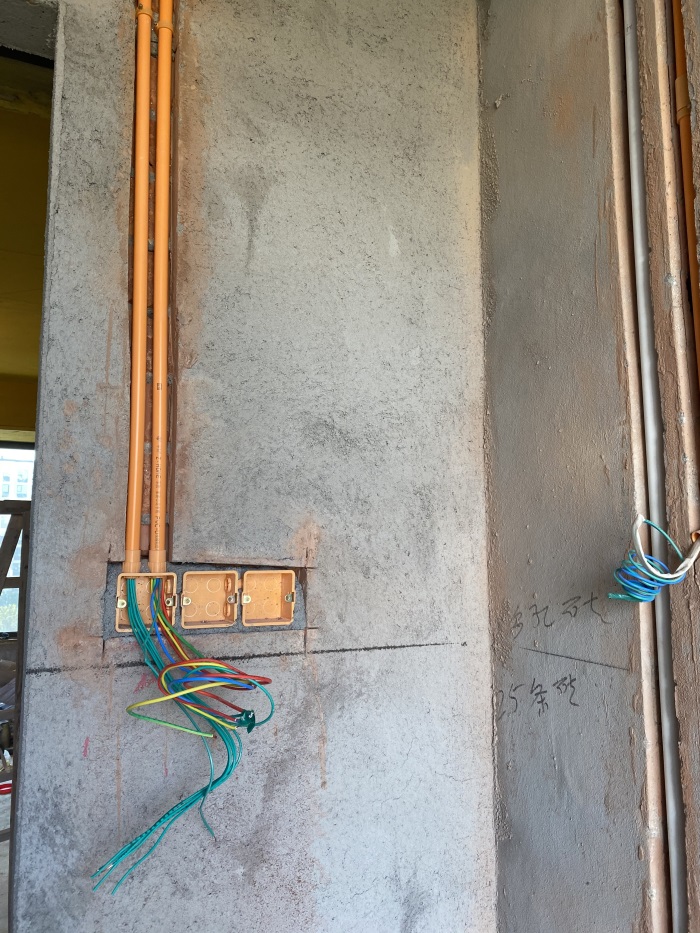

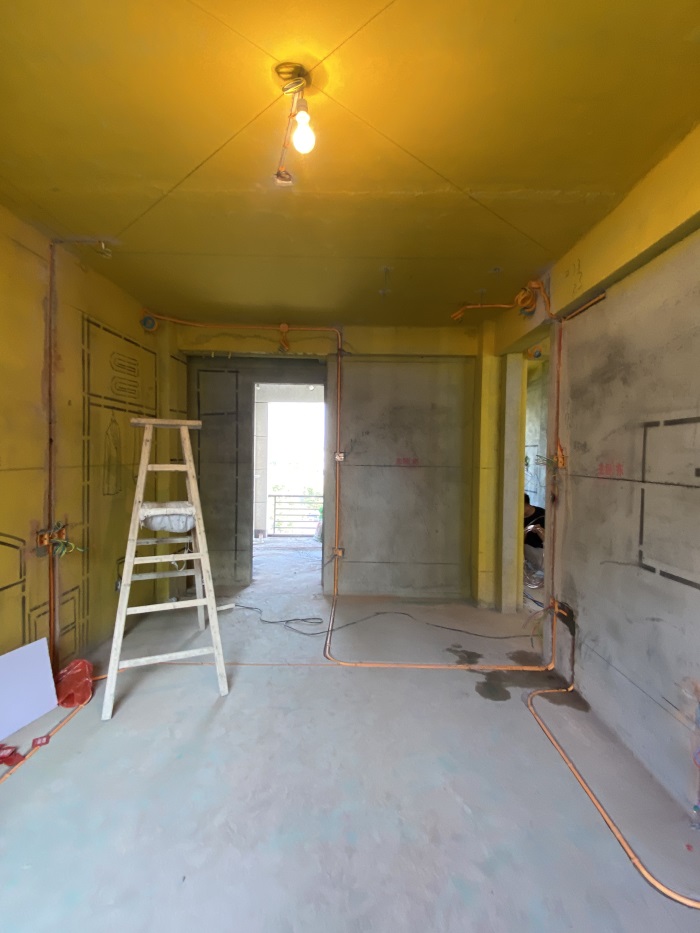

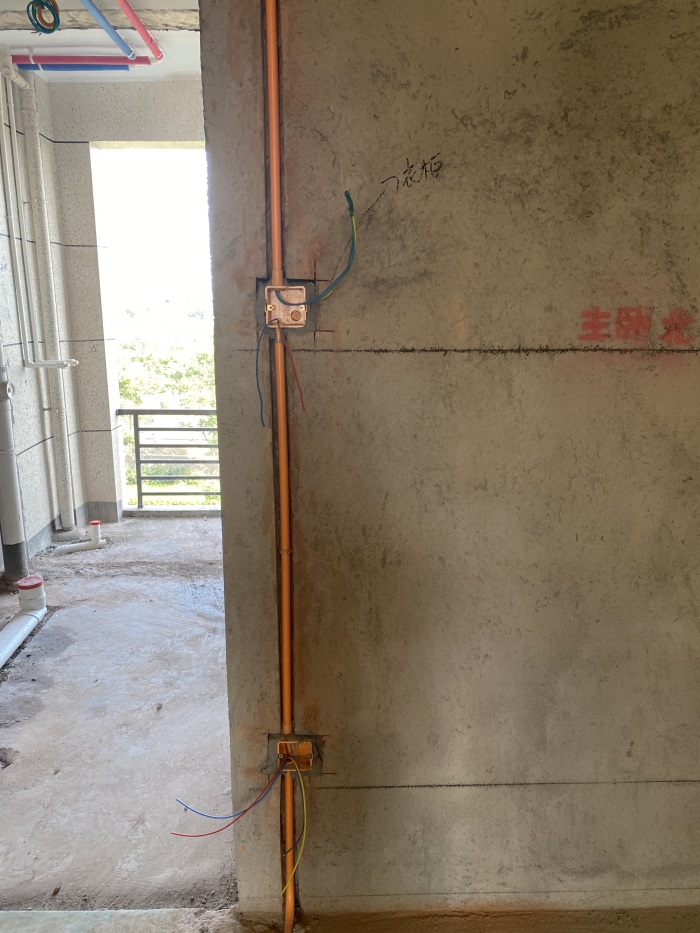

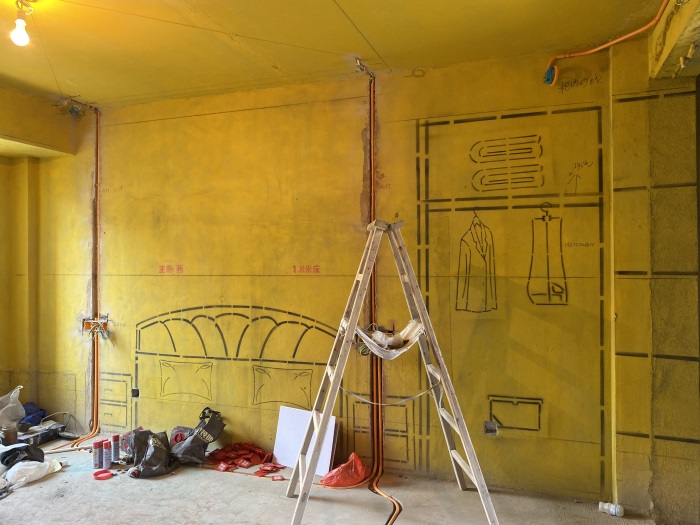

主卧墙面线管布置横平竖直，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

墙面普通插座离地净高30厘米，房间墙面横线槽不得超过1.5米，防止后期墙面开裂。并且强弱电线距离30厘米以上，防止信号干扰。

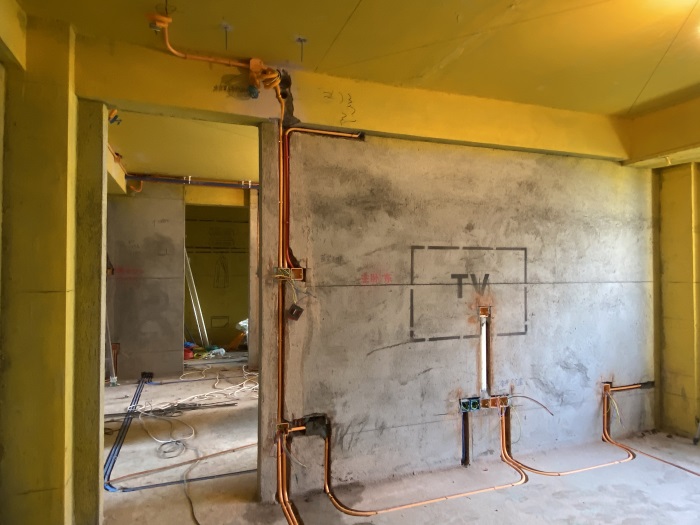

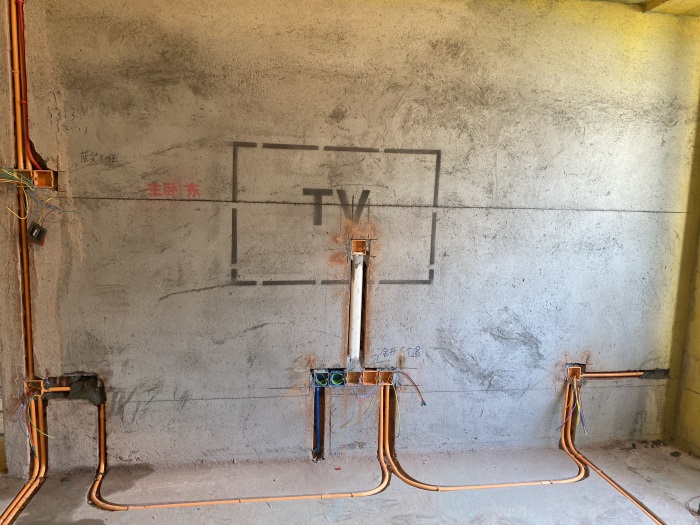

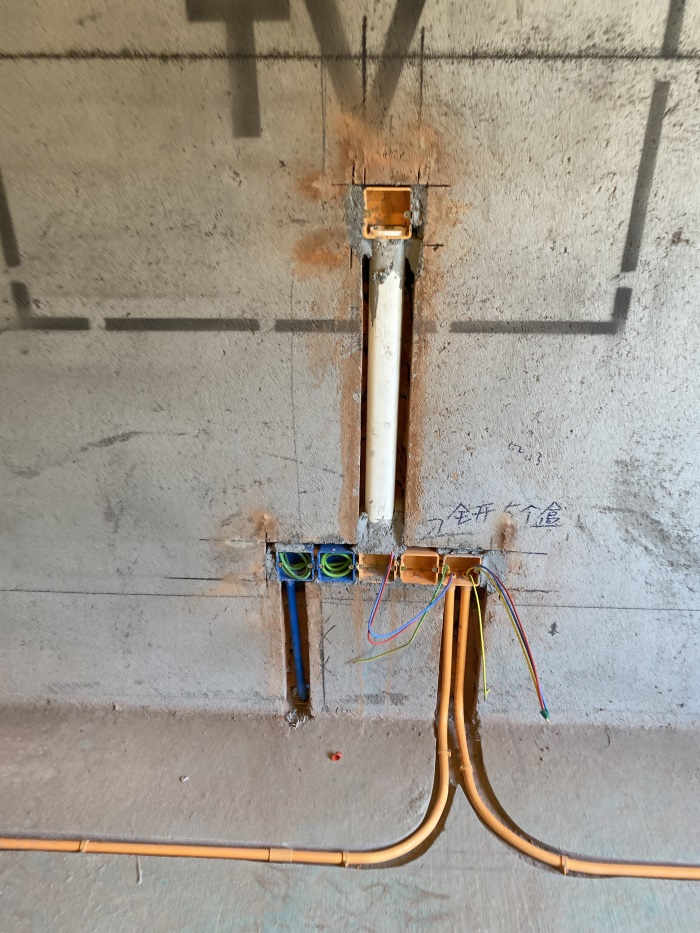

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂，墙面电视线有专门的管道预埋，避免信号干扰。

床头开关插座离地净高80厘米，同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

开关离地净高1.3米。

主卧灯头线套黄腊管保护，防止电线划伤。

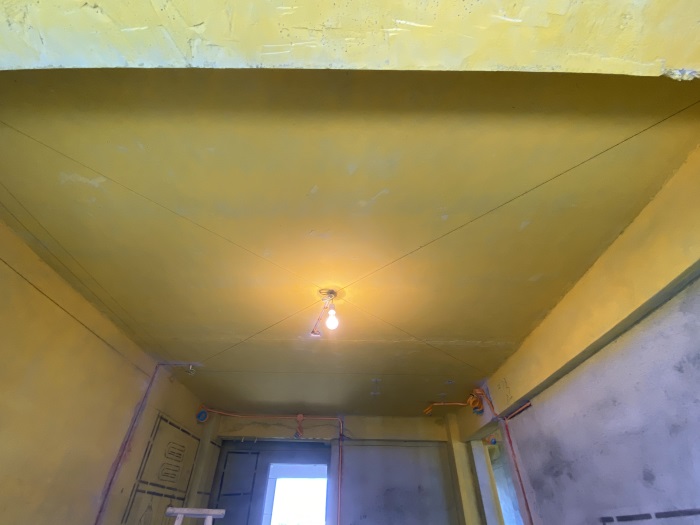

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

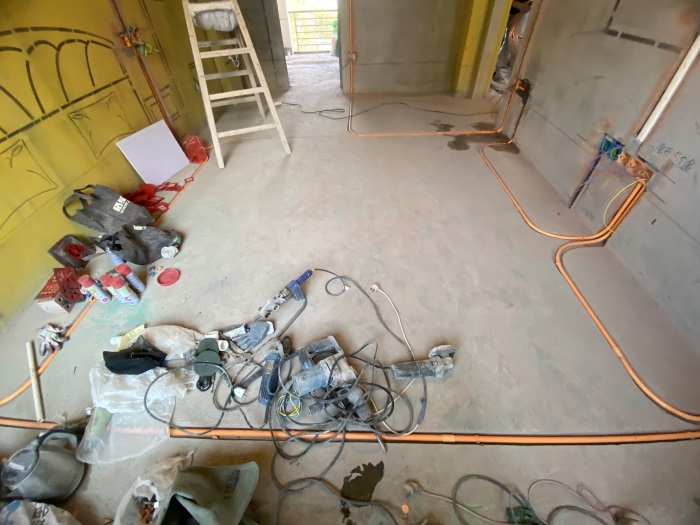

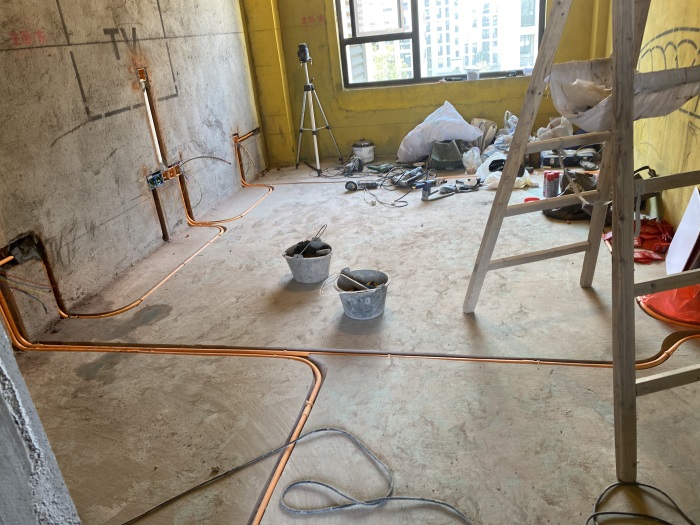

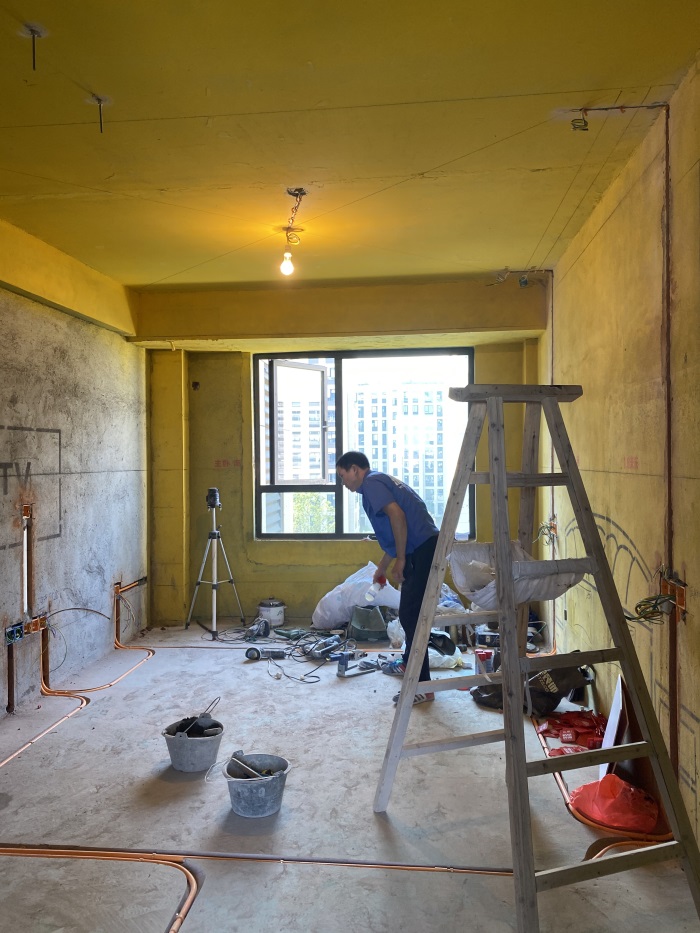

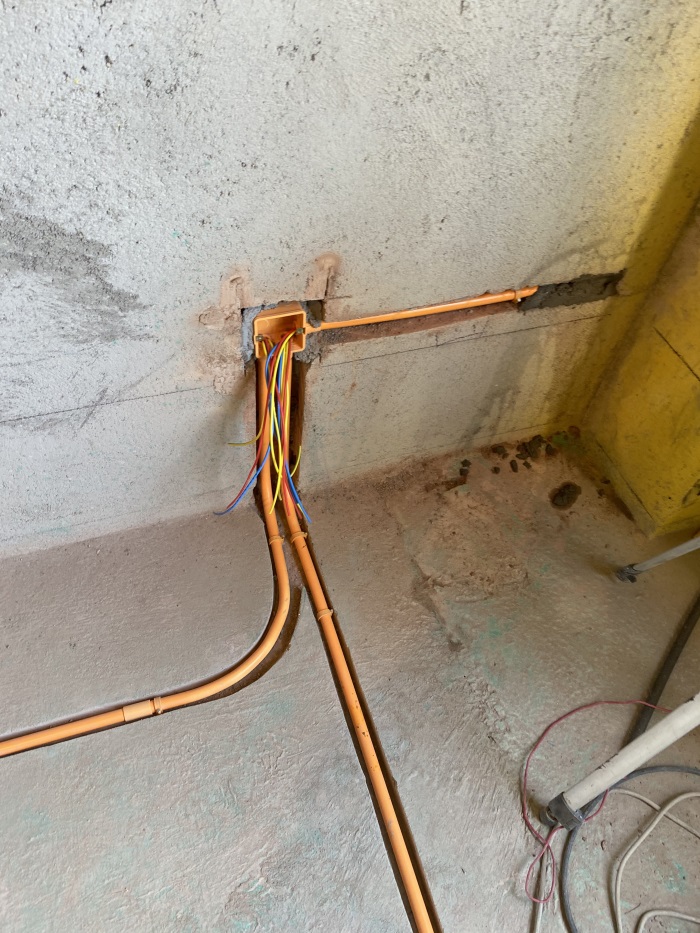

地面布置横平竖直，线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓！

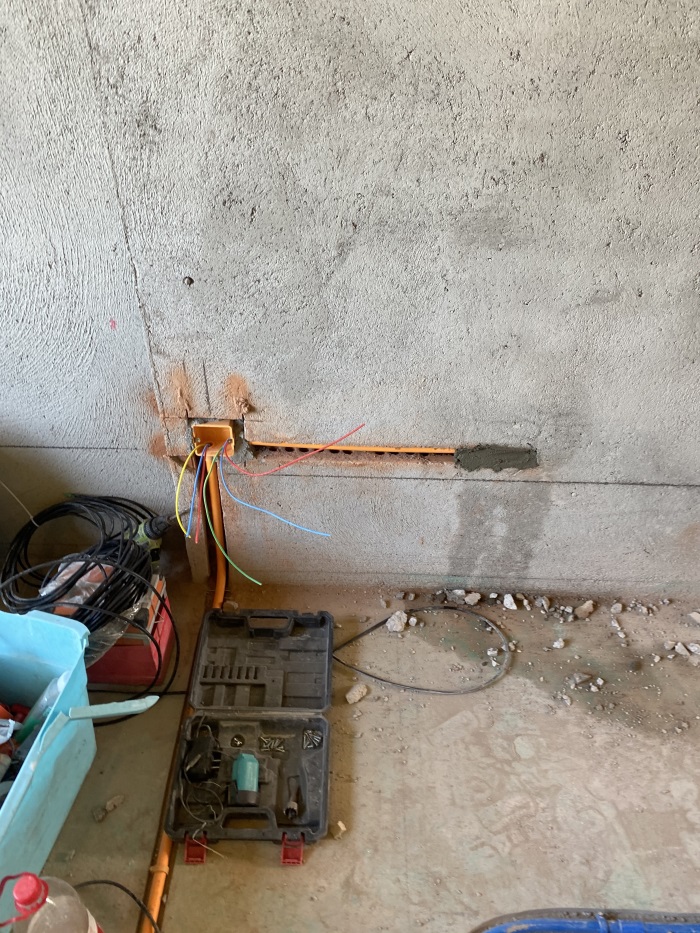

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

主卧墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

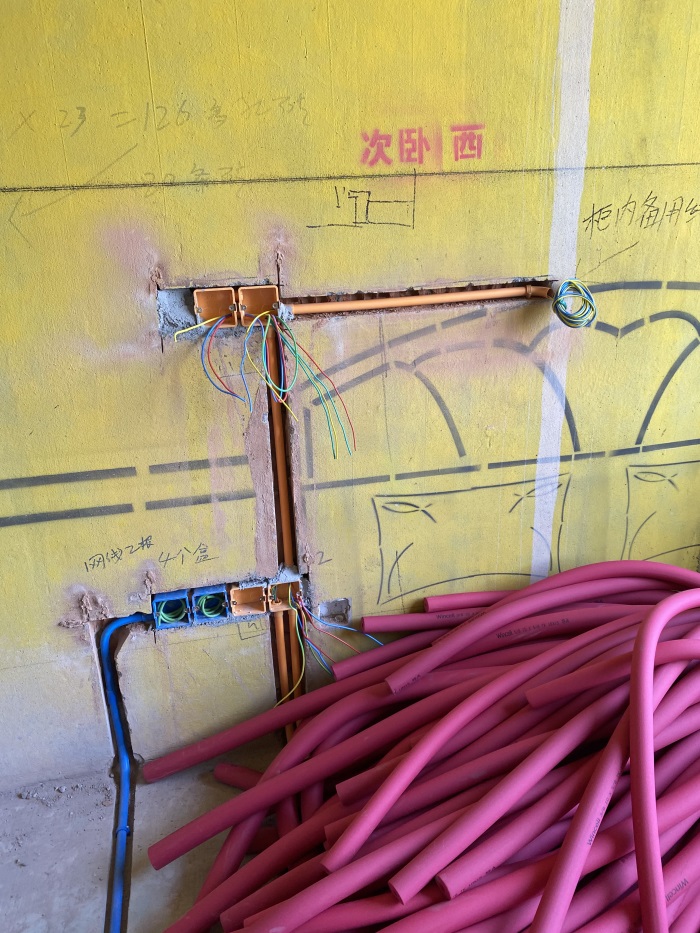

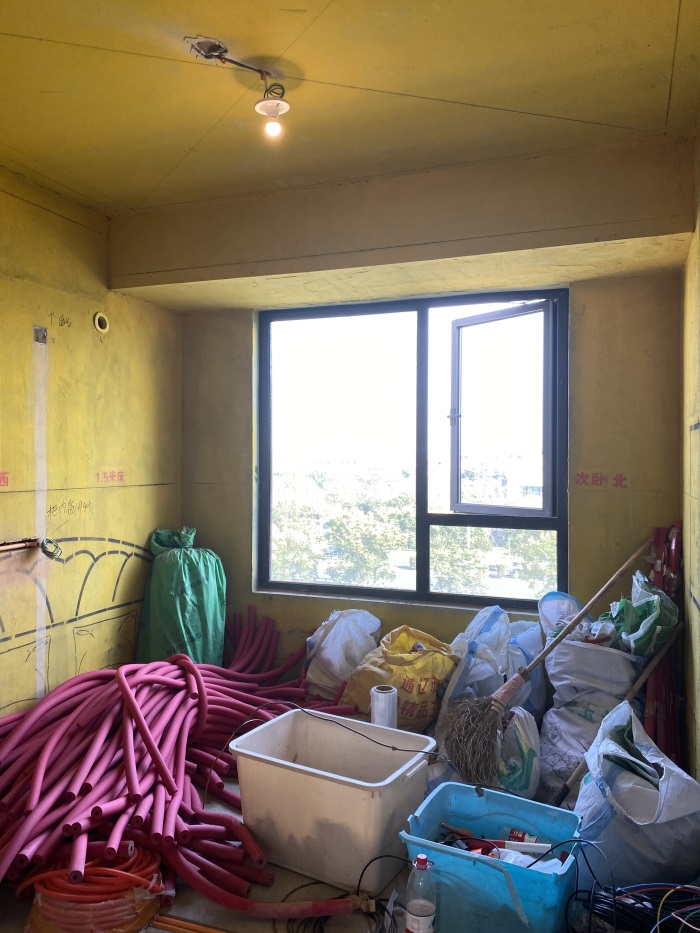

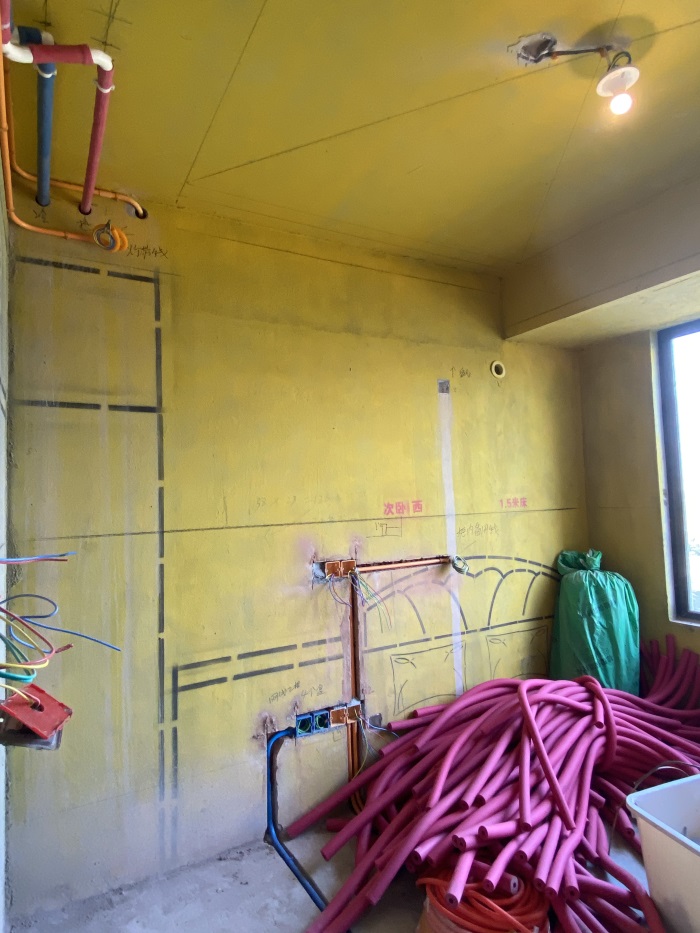

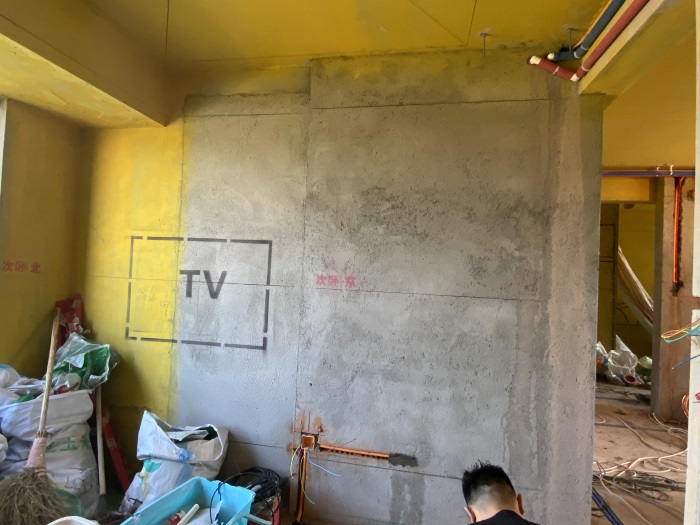

次卧墙面开关离地净高1.3米。

墙面普通插座离地净高30厘米，房间墙面横线槽不得超过1.5米，防止后期墙面开裂。并且强弱电线距离30厘米以上，防止信号干扰。

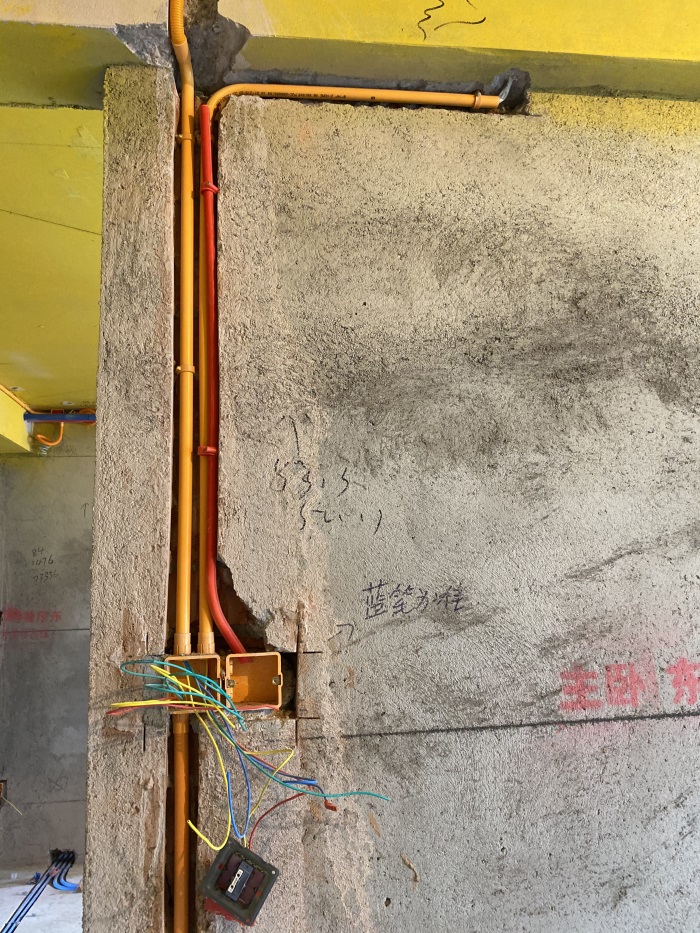

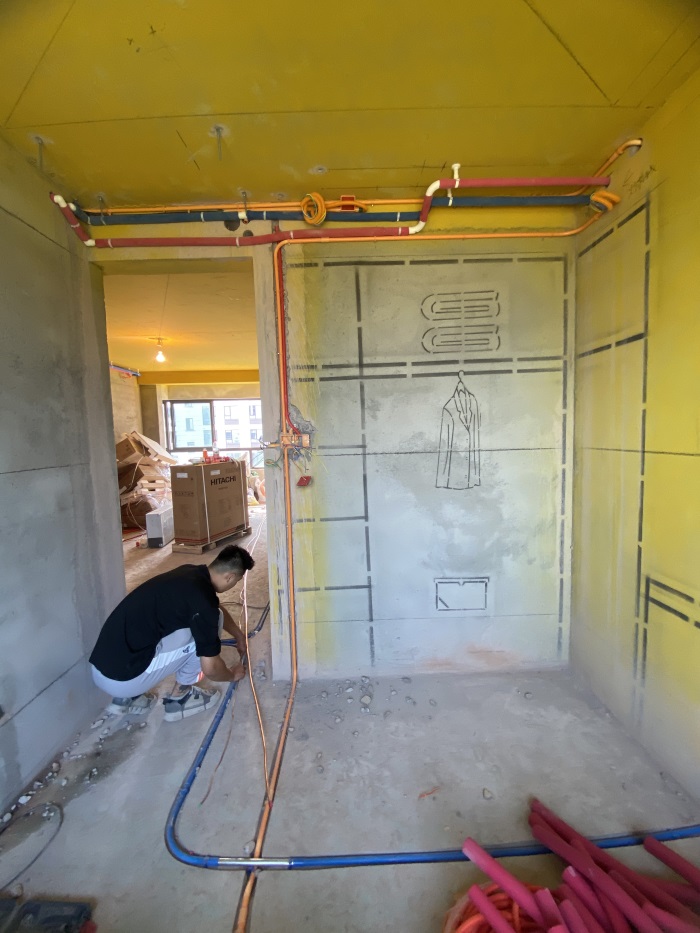

次卧墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂，并且强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。
