志城蓝湾1-1-6#110㎡现代——现代设计说明

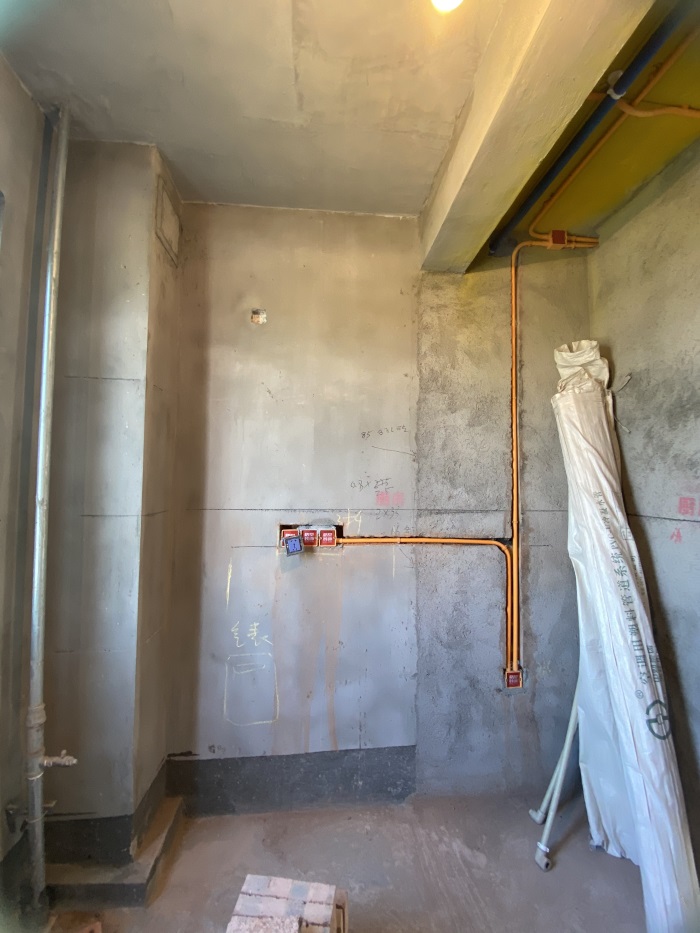

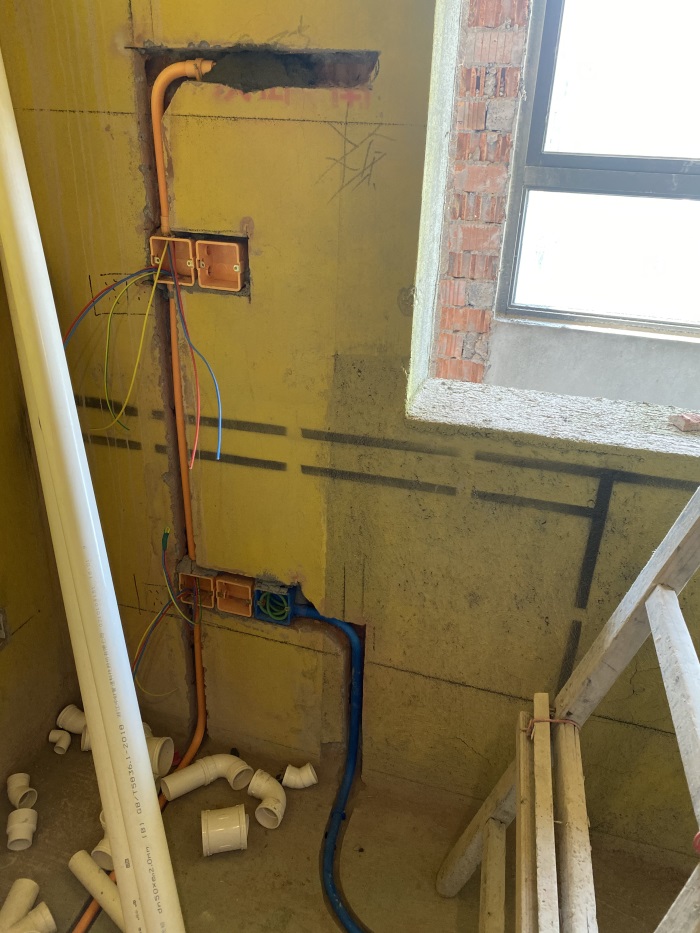

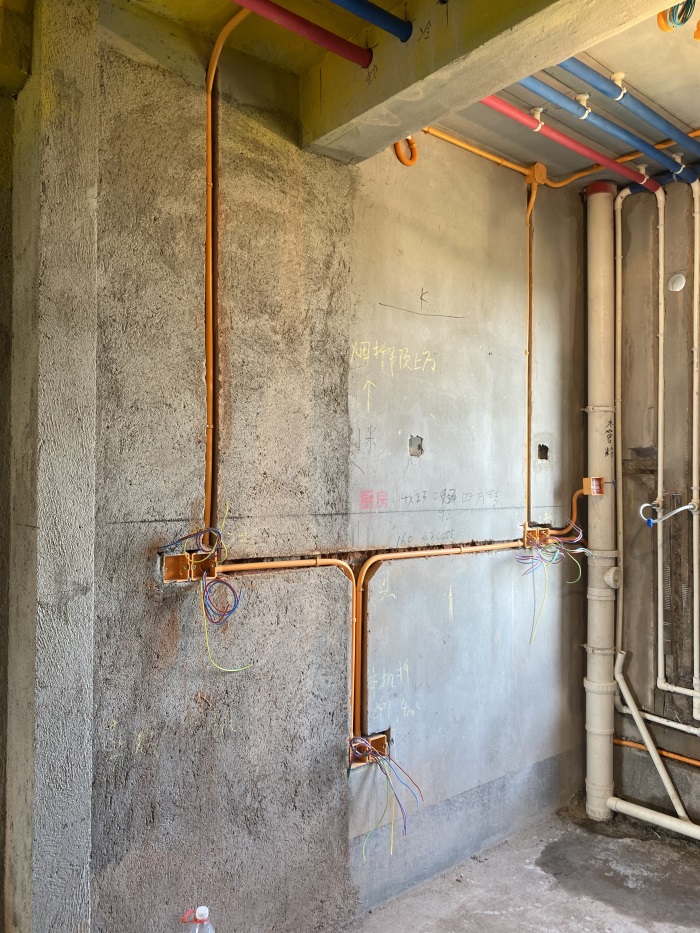

次卧开关离地净高1.3米，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

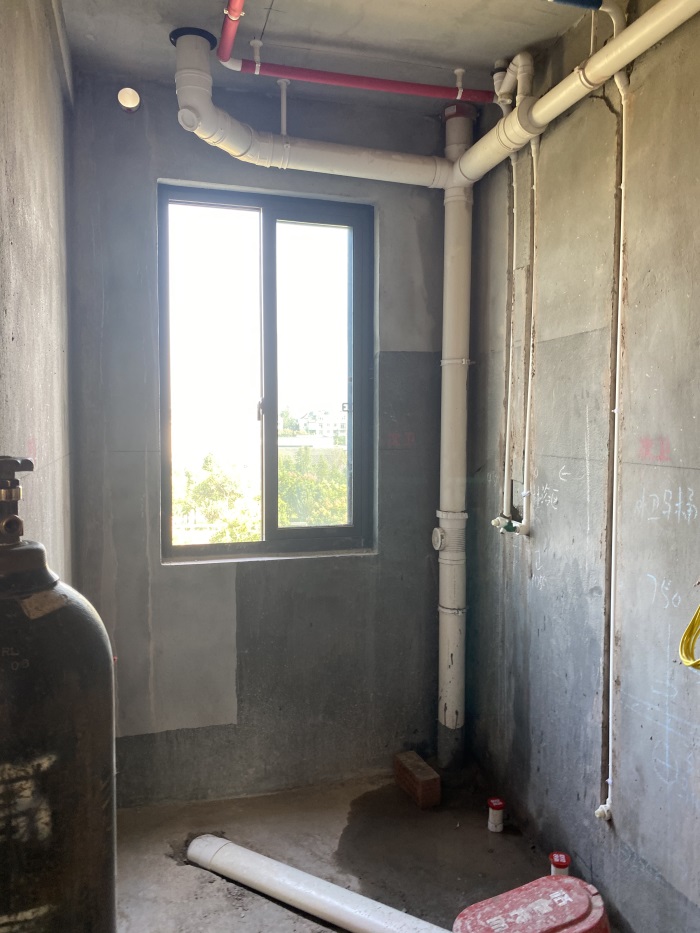

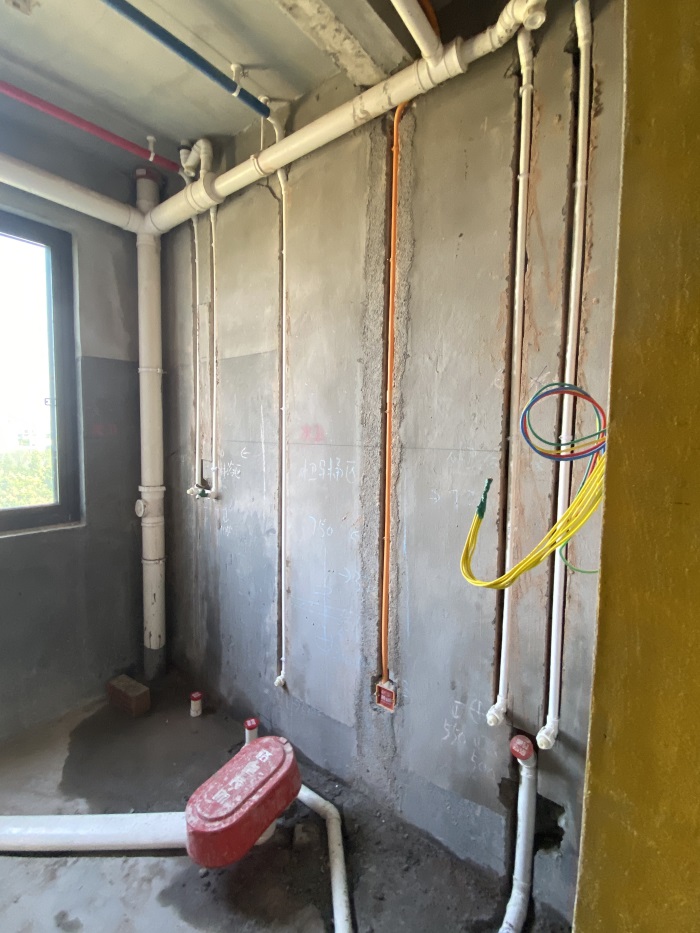

次卫墙面开关离地净高1.3米，墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

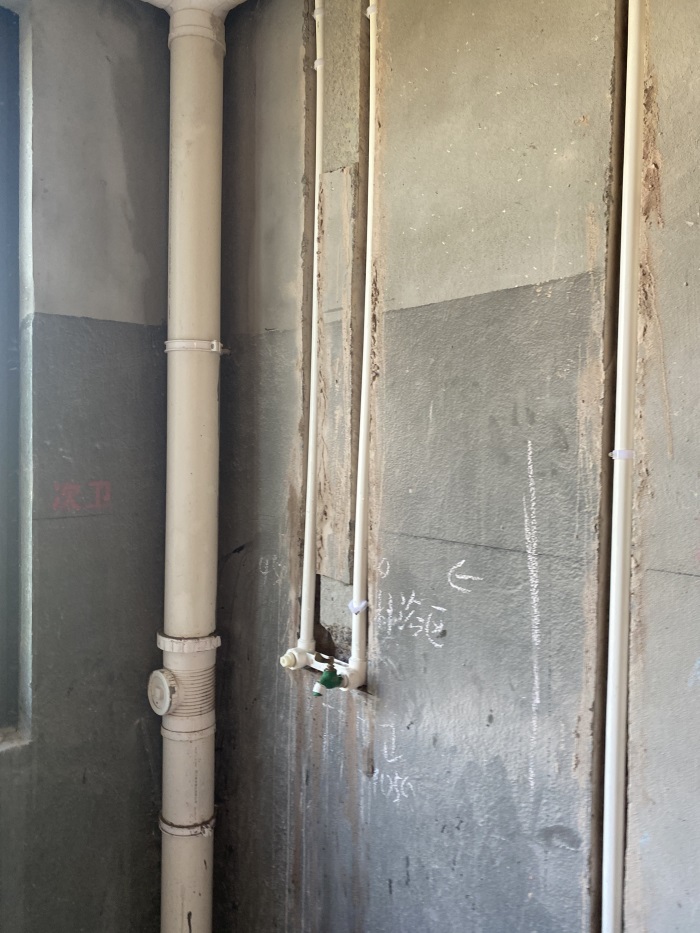

墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范。

墙面冷热水管布置专业规范，左热右冷、上热下冷。

次卫墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

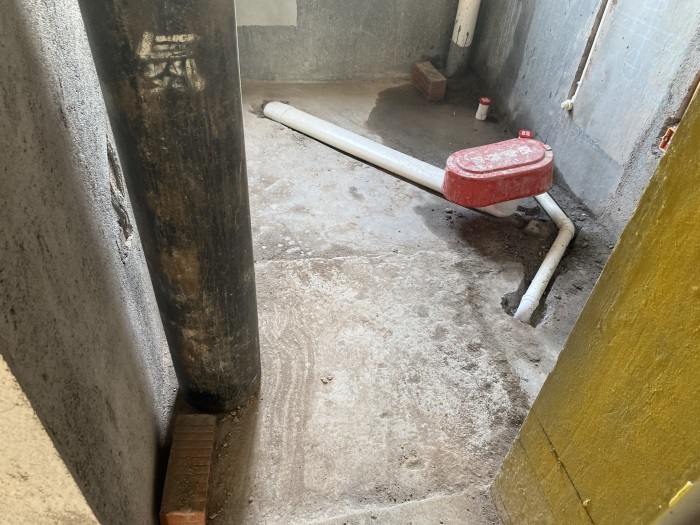

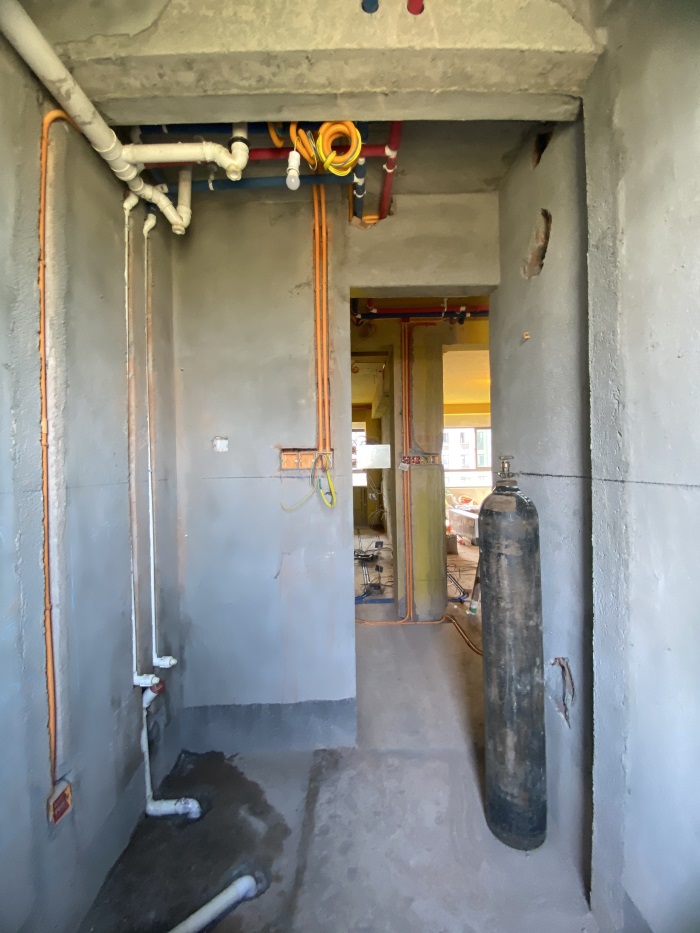

次卫下水管道口与墙面间距11公分，淋浴房切割八角地漏的下水管道与墙面间距7.5公分。并且俩根下水管道不能相连，防止地漏反水。

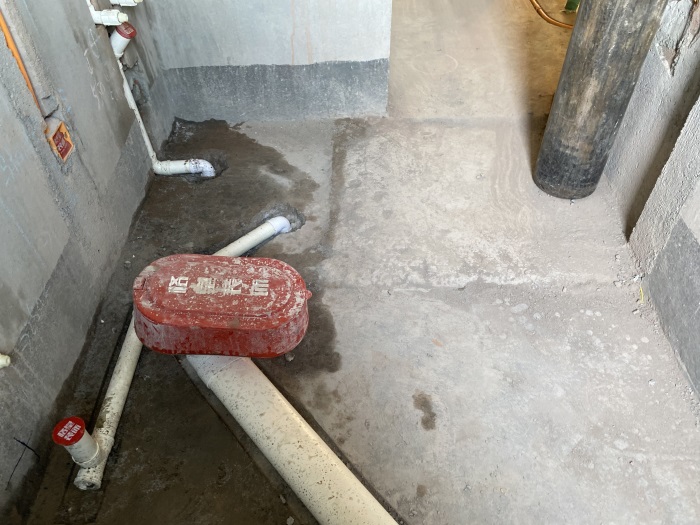

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

顶部线管交接处用线盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

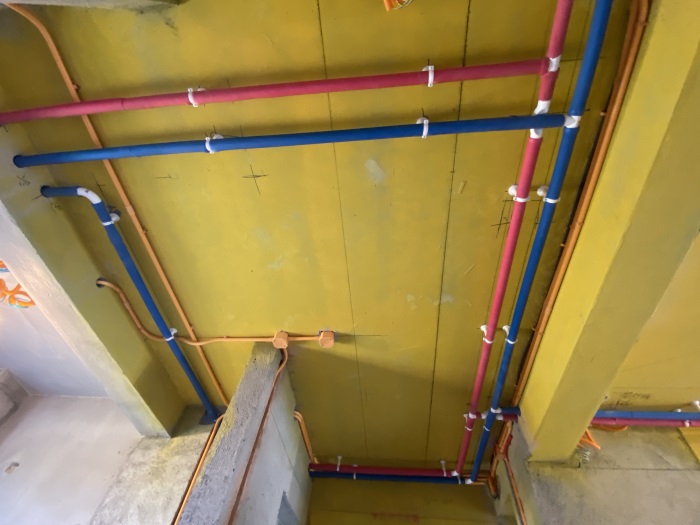

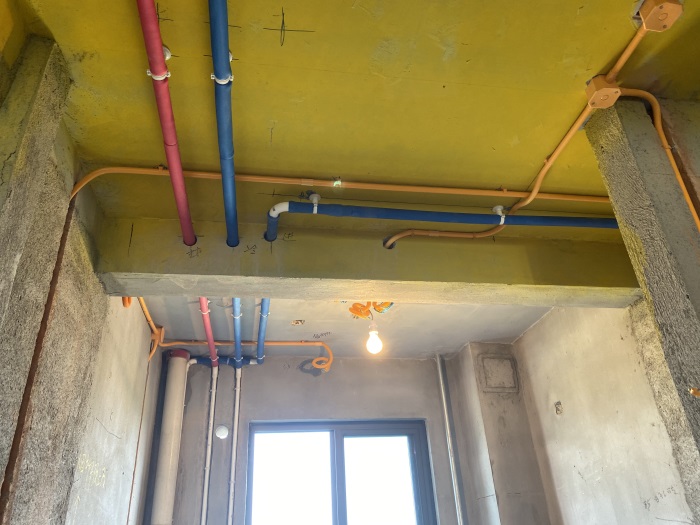

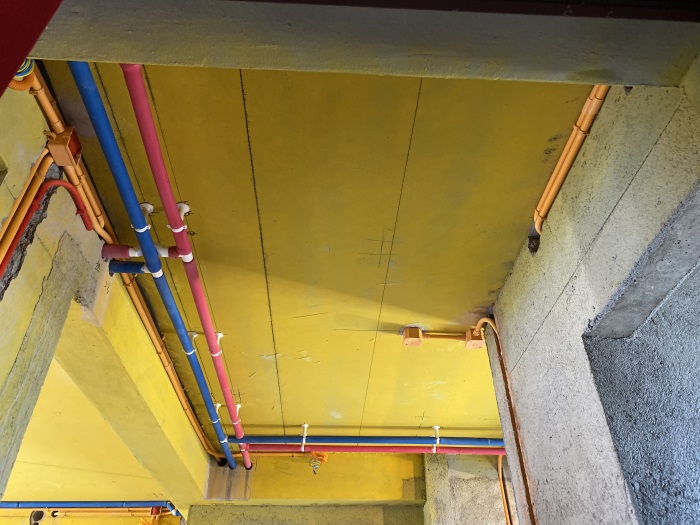

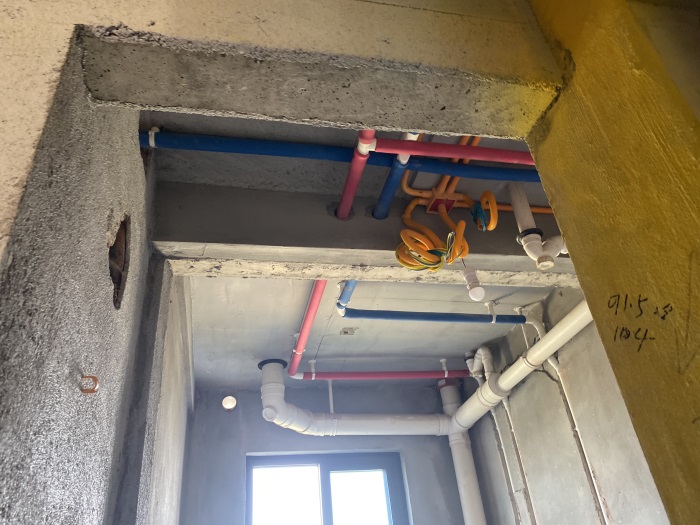

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

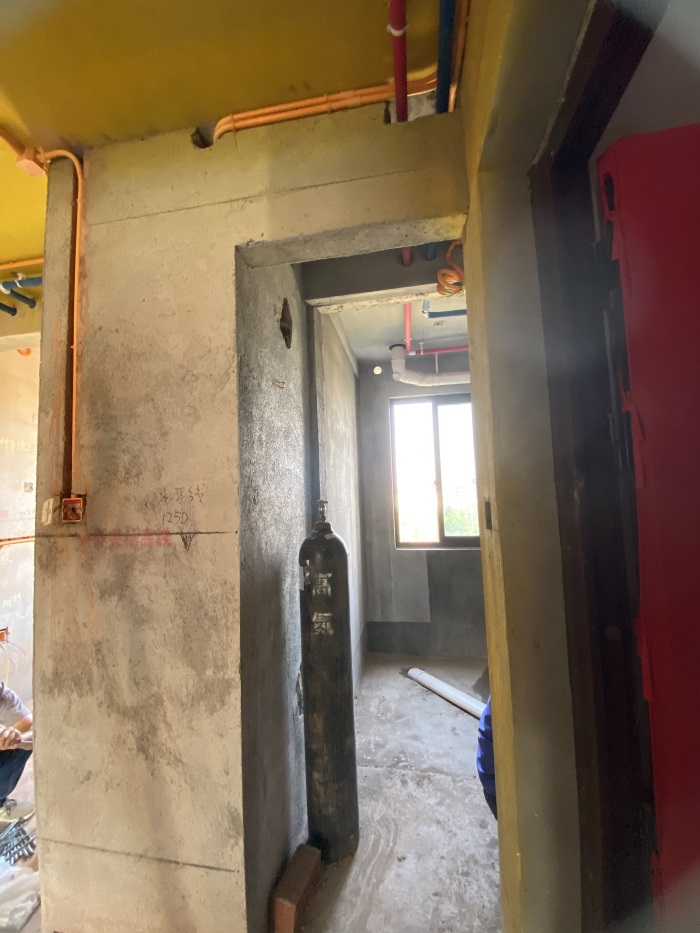

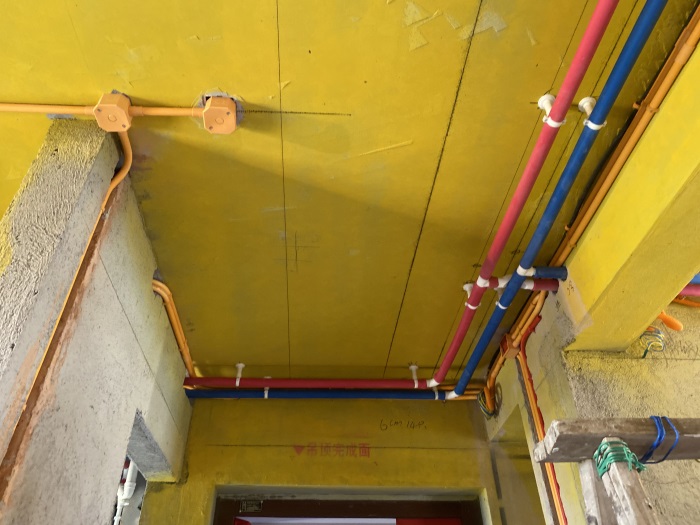

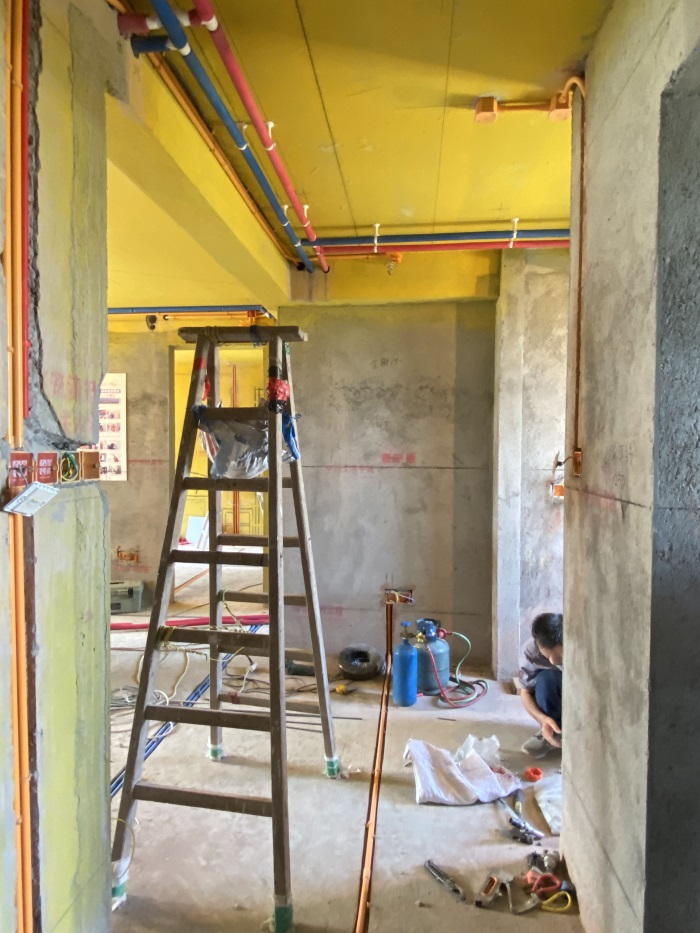

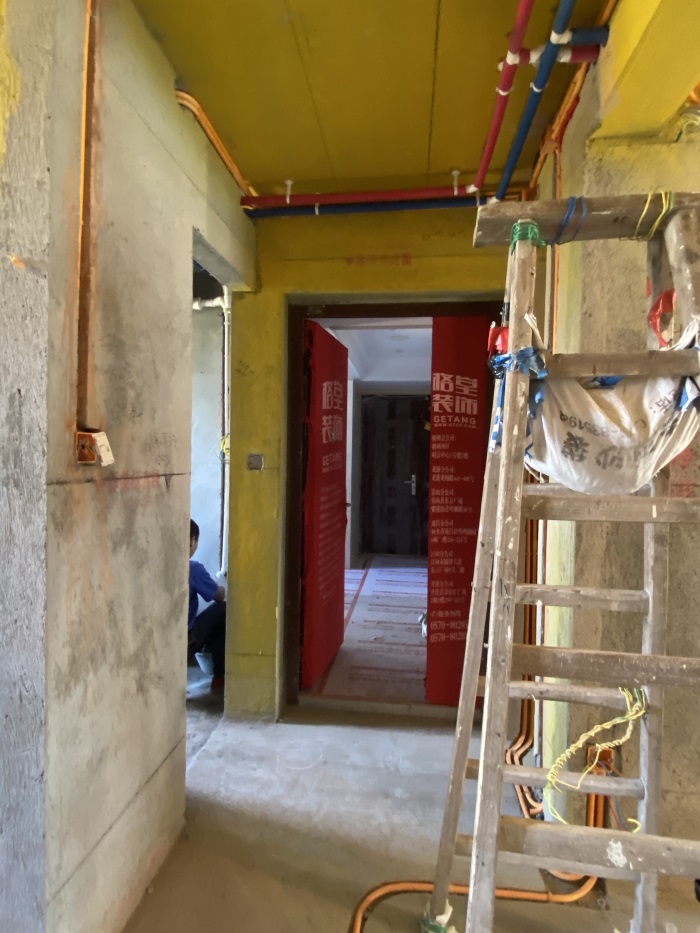

门厅水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

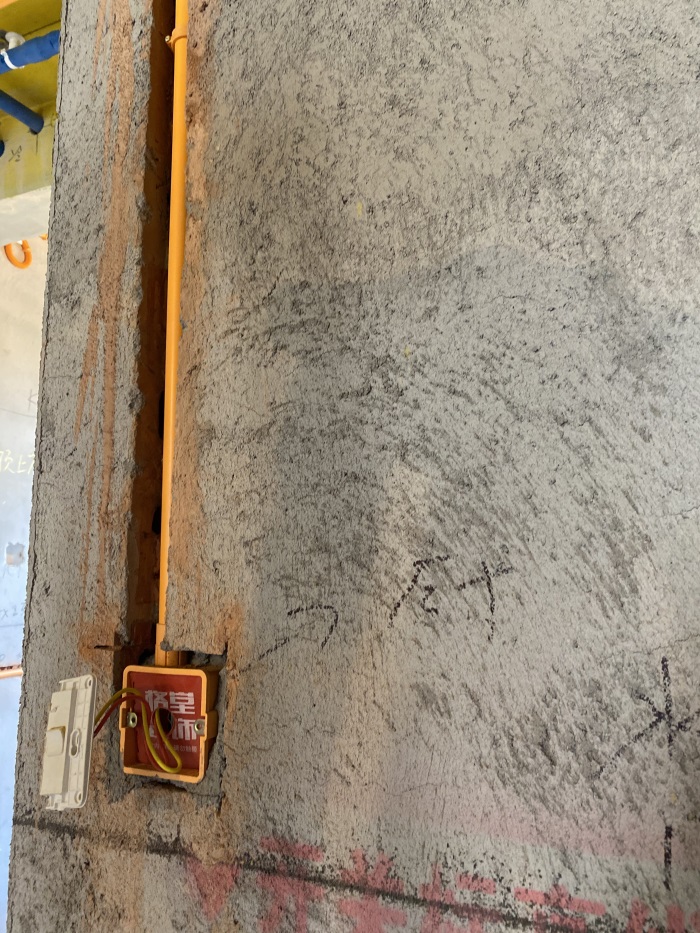

墙面开关离地净高1.3米。

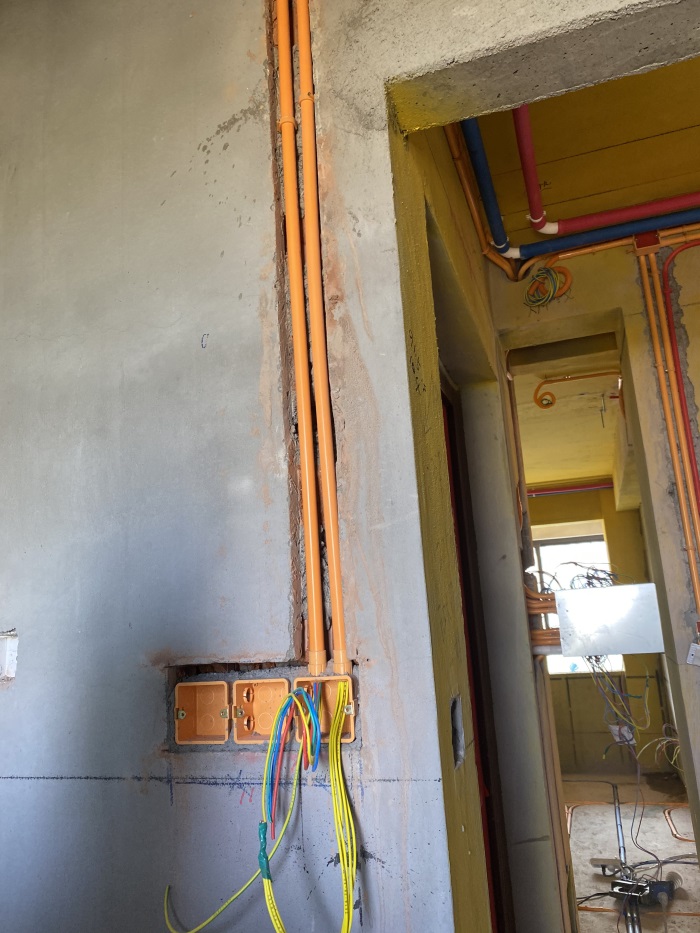

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

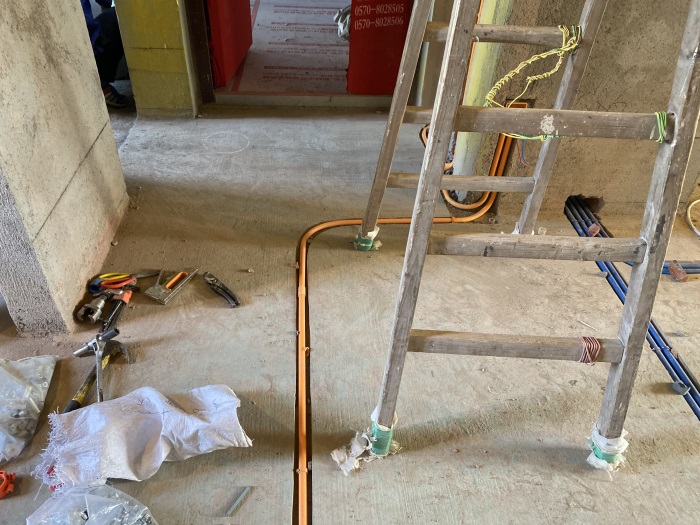

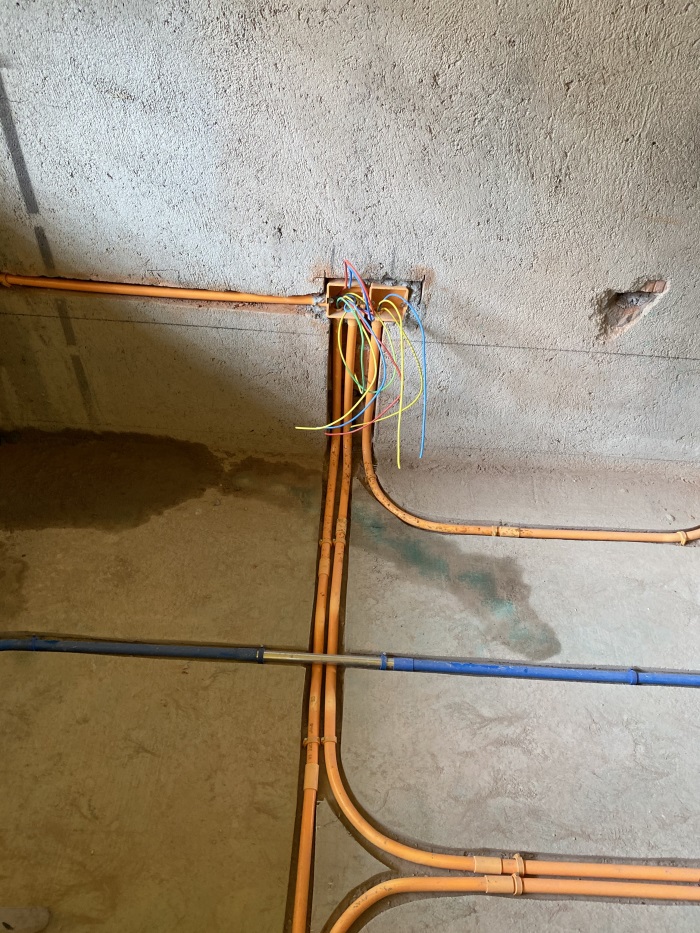

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

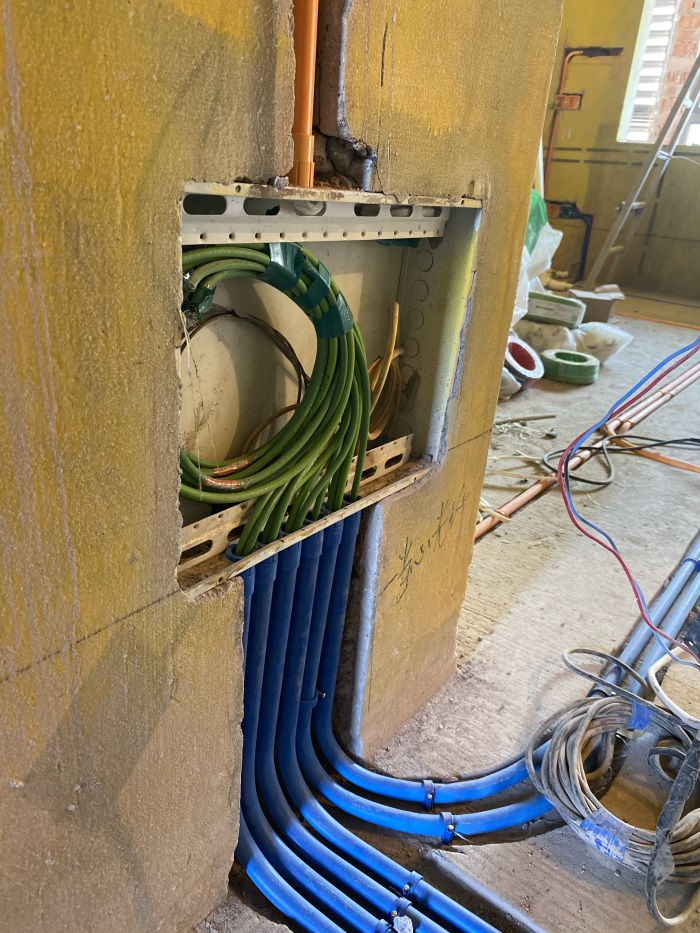

门厅配电箱和线管连接处，杯梳安装到位，防止电线划伤。

配电箱网络线和电线布置平整美观！

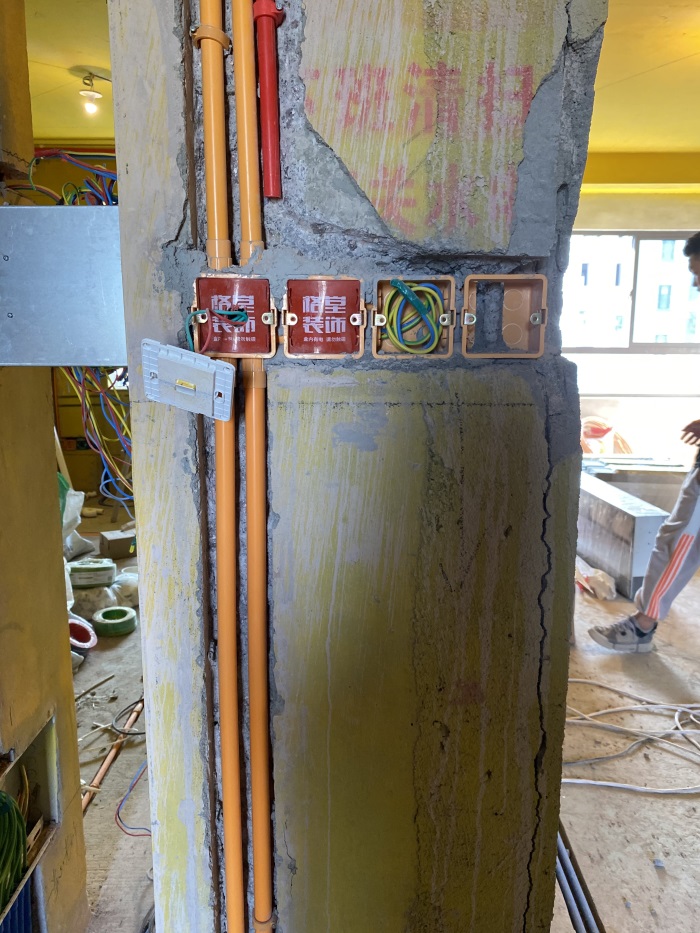

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

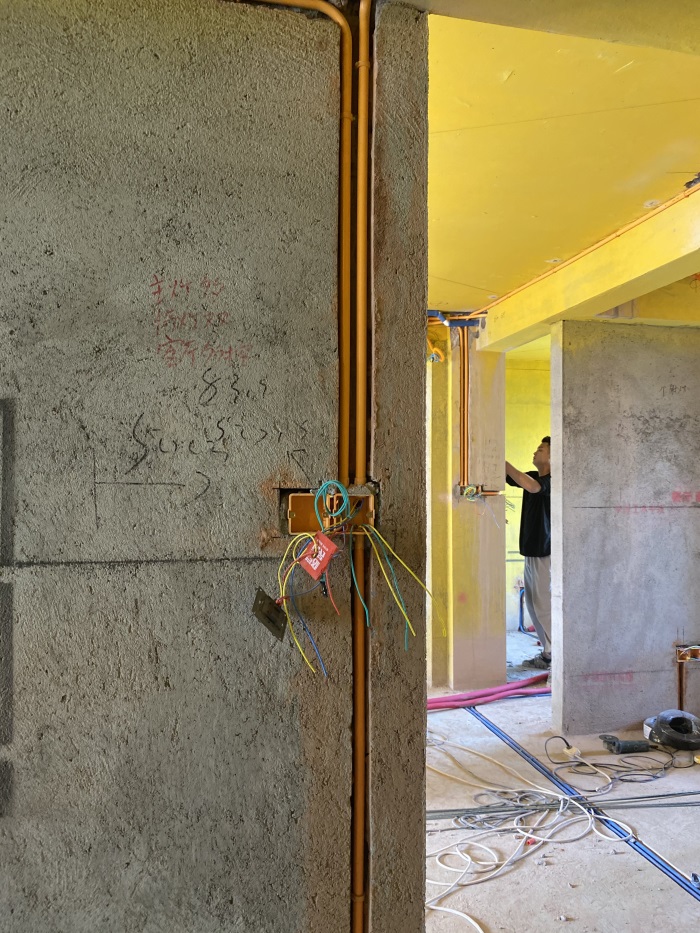

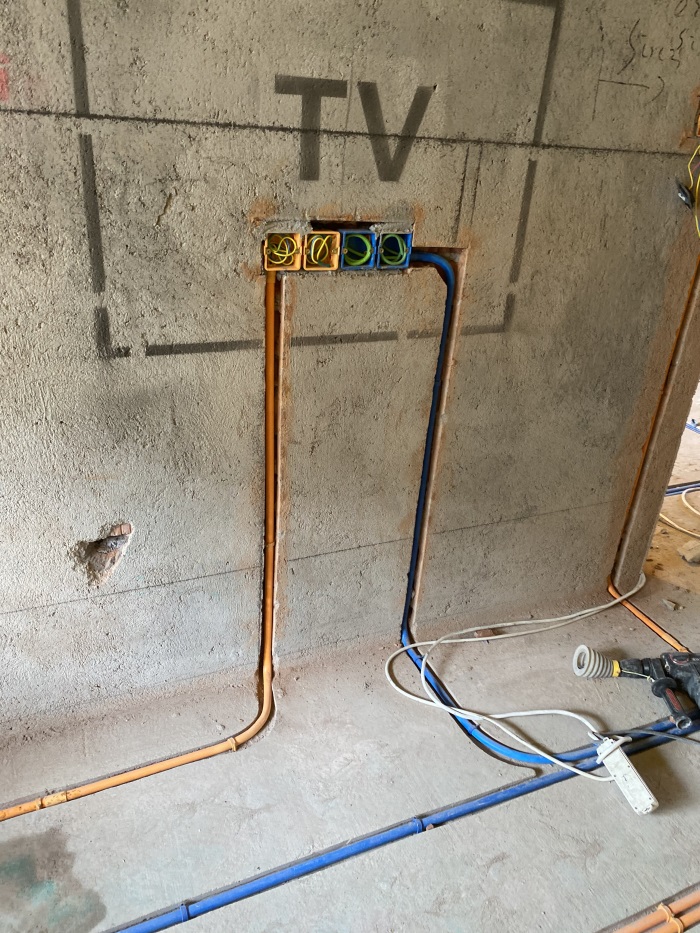

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

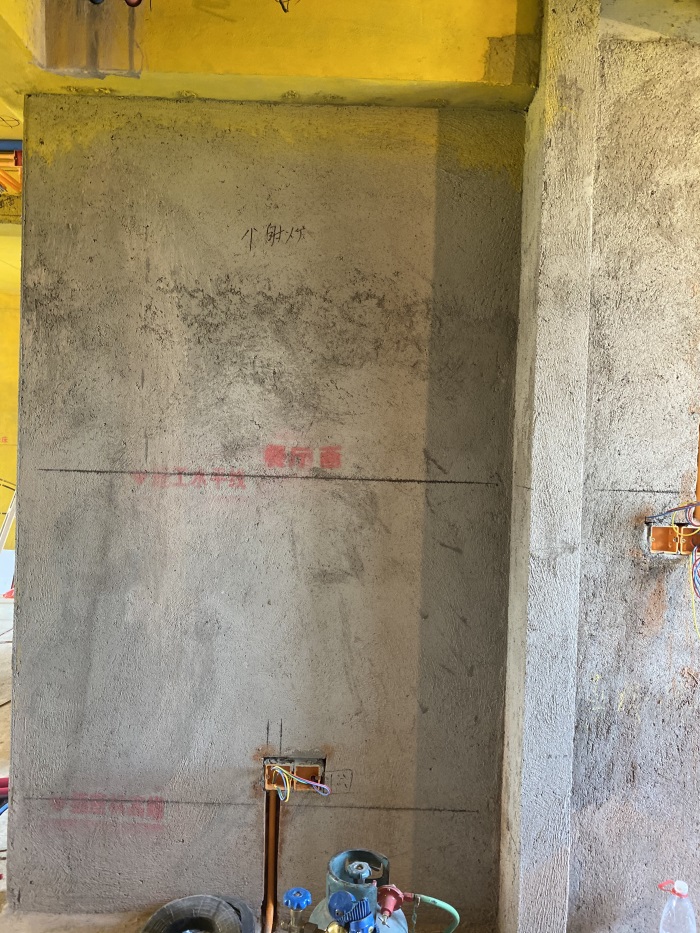

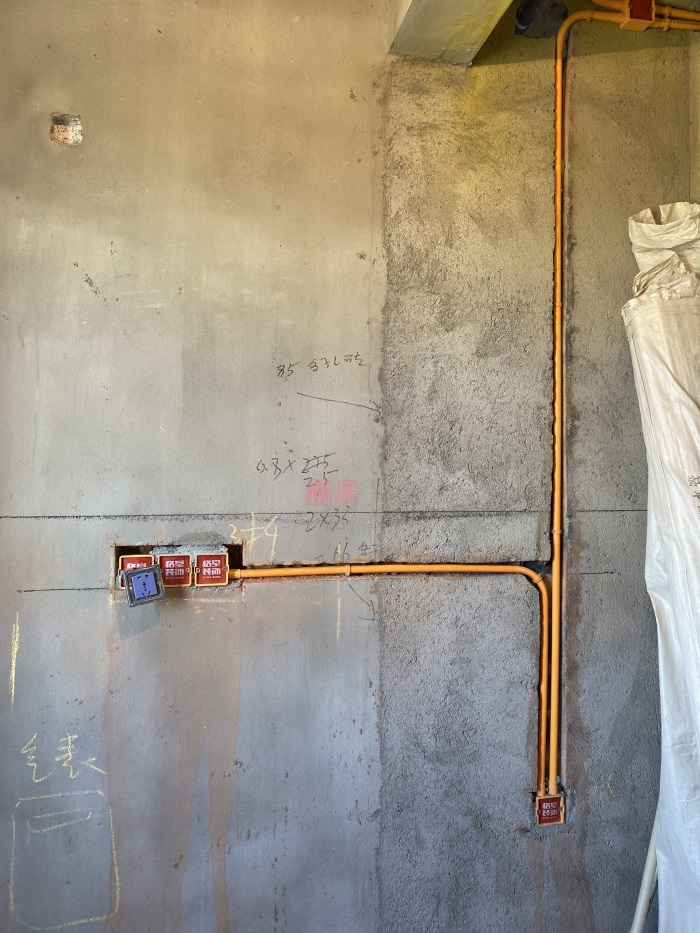

餐厅墙面普通插座离地净高30厘米。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

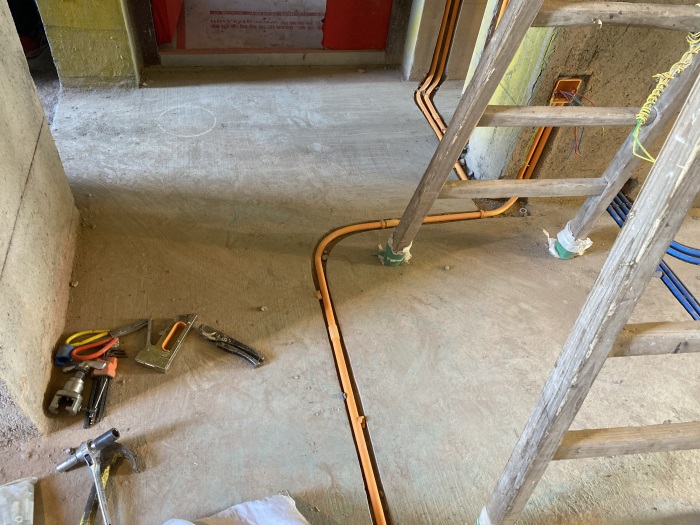

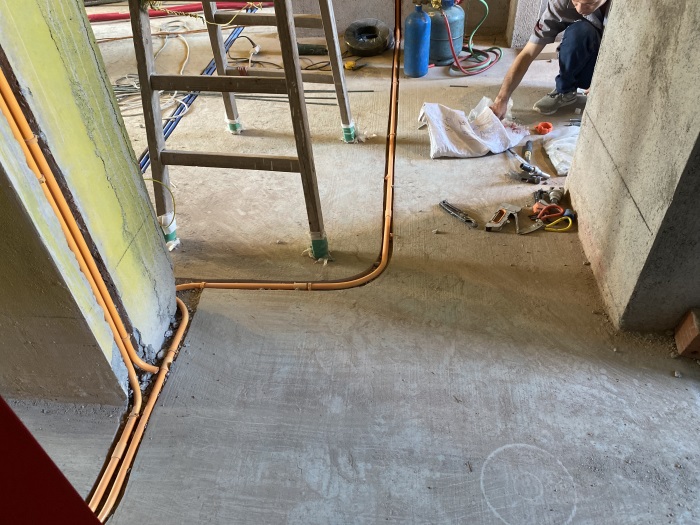

地面线管布置平整，开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

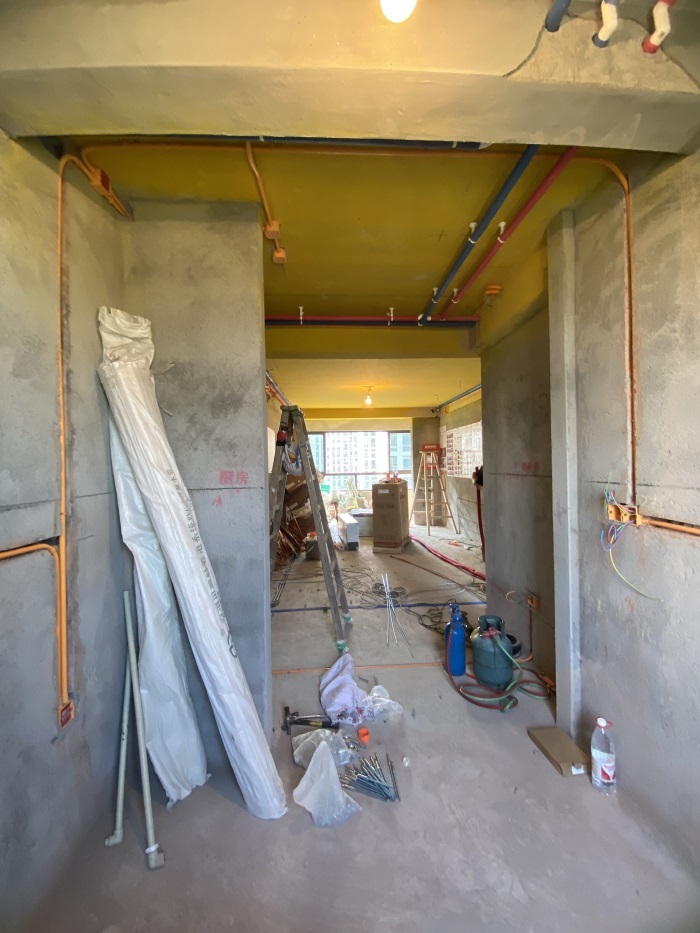

餐厅水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

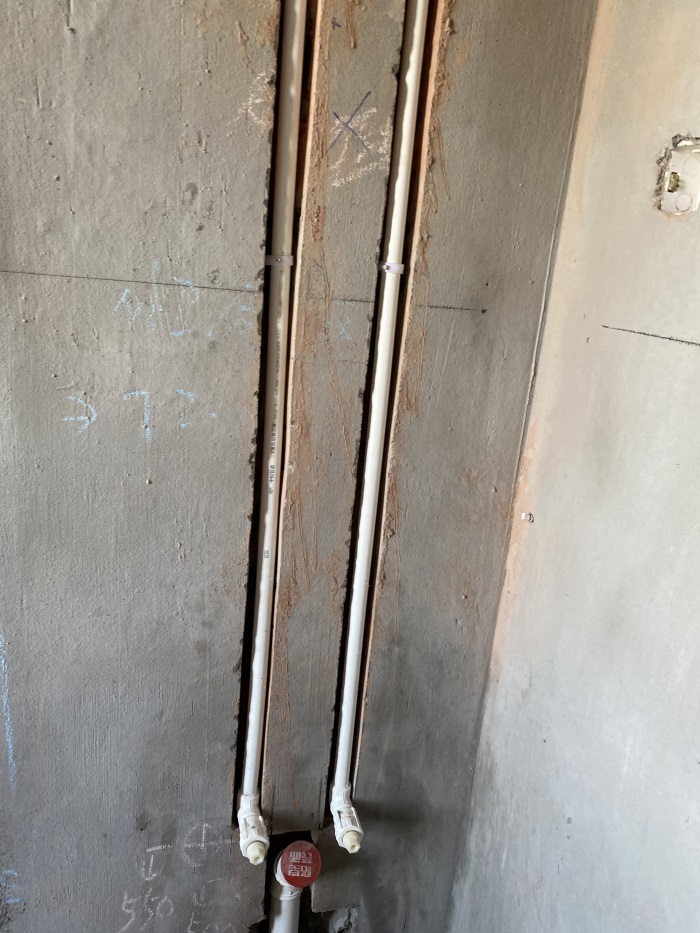

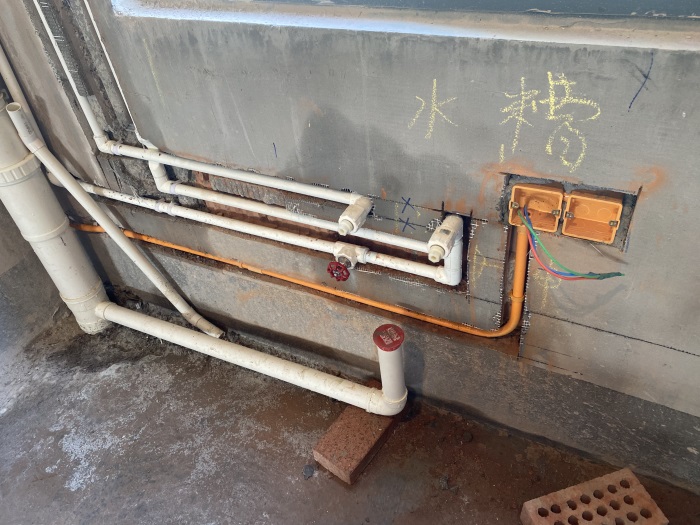

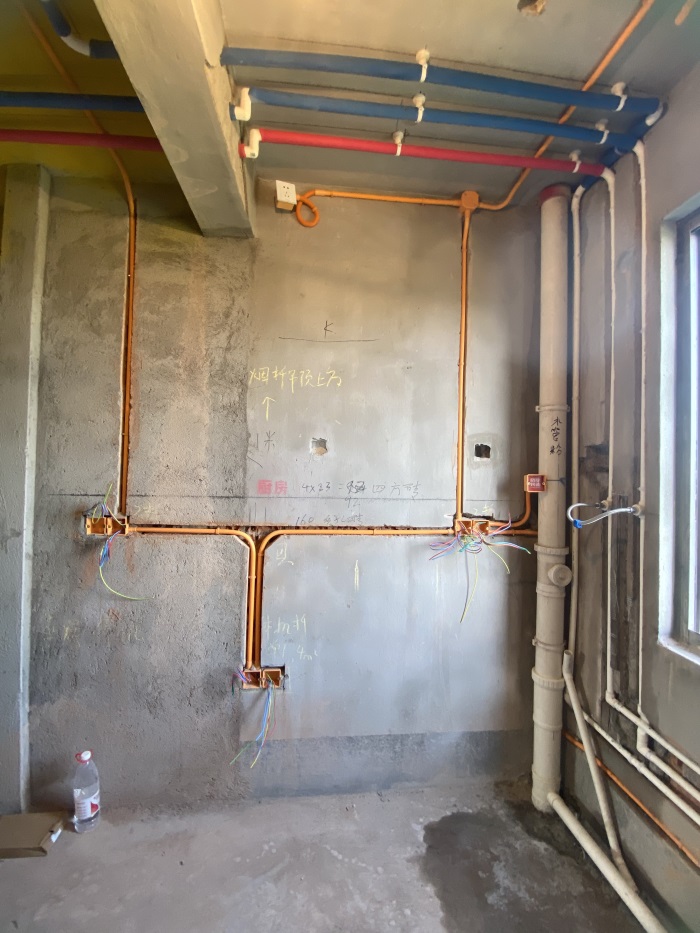

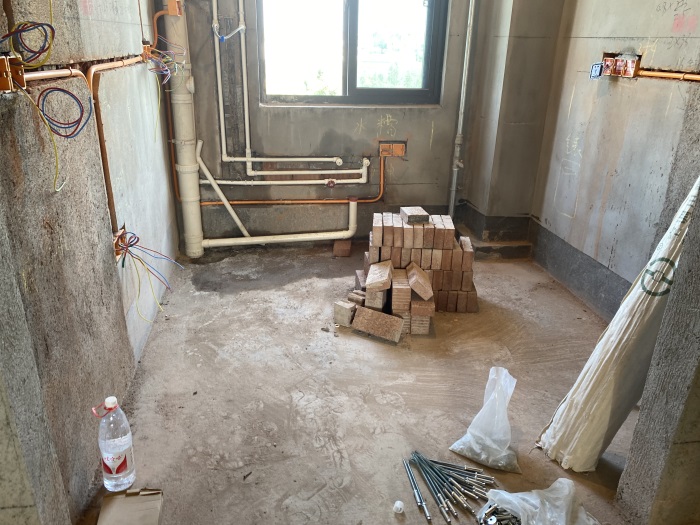

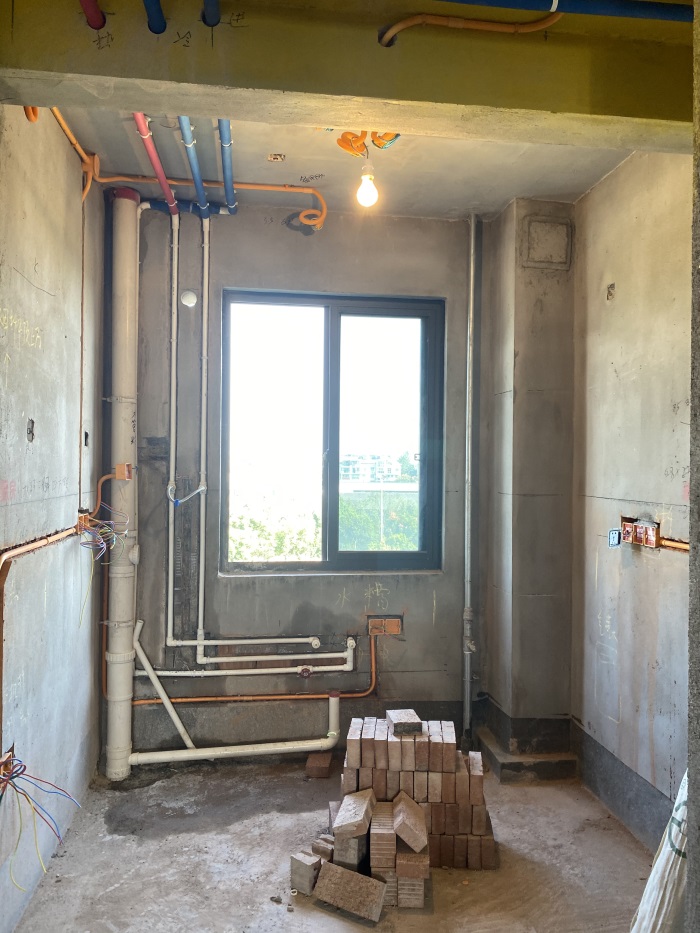

厨房墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面空鼓，瓷砖开裂和脱落！

厨房柜体内水管采用内丝外露，直接法能及时发现渗水，每户水管进水部位室内加进水总阀。

下水管道用75的管子，防止砂石堵塞管道。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

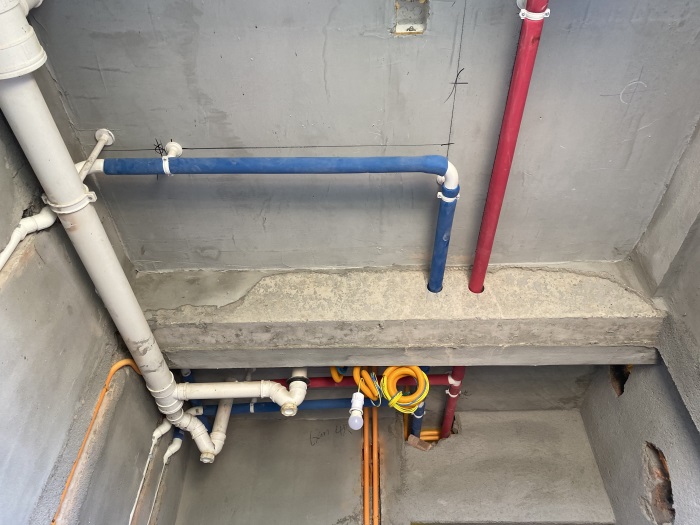

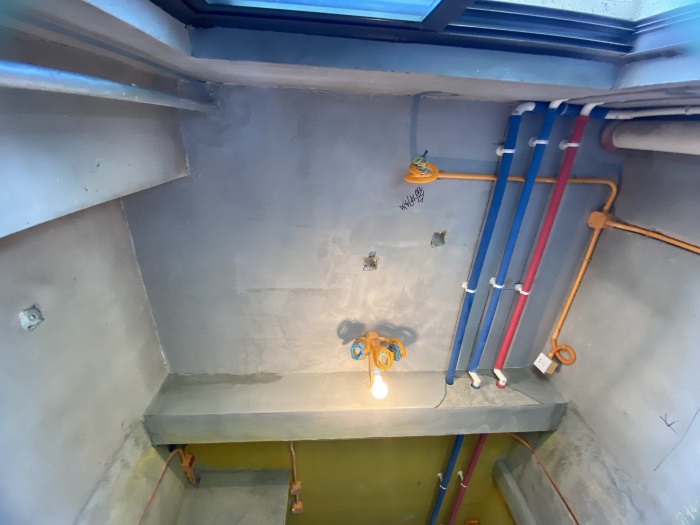

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。
