志城蓝湾6-3-1#230㎡现代——现代

发表于 2021-10-12 15:22:29

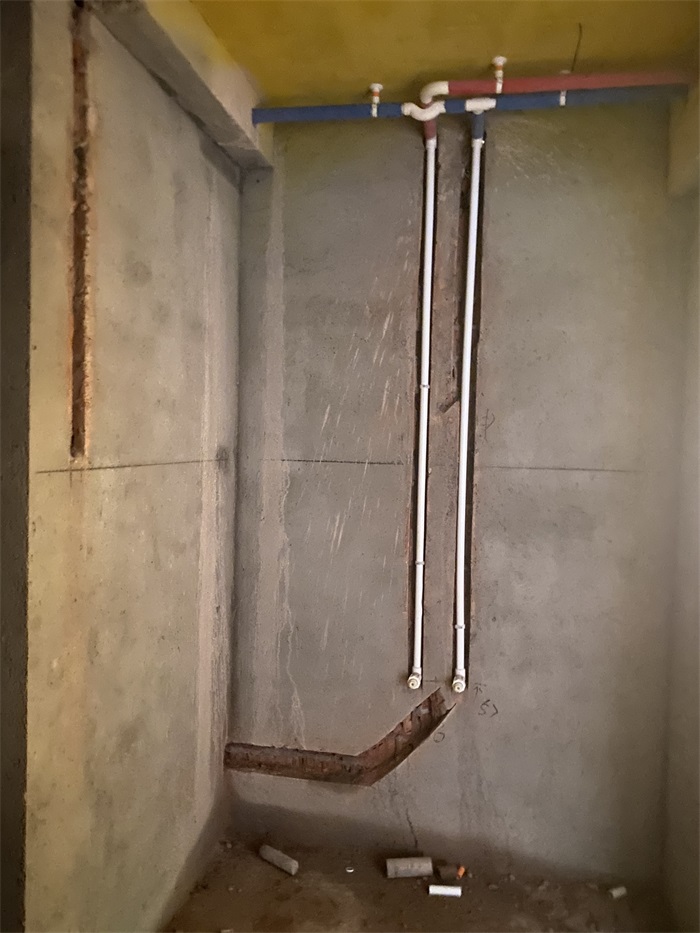

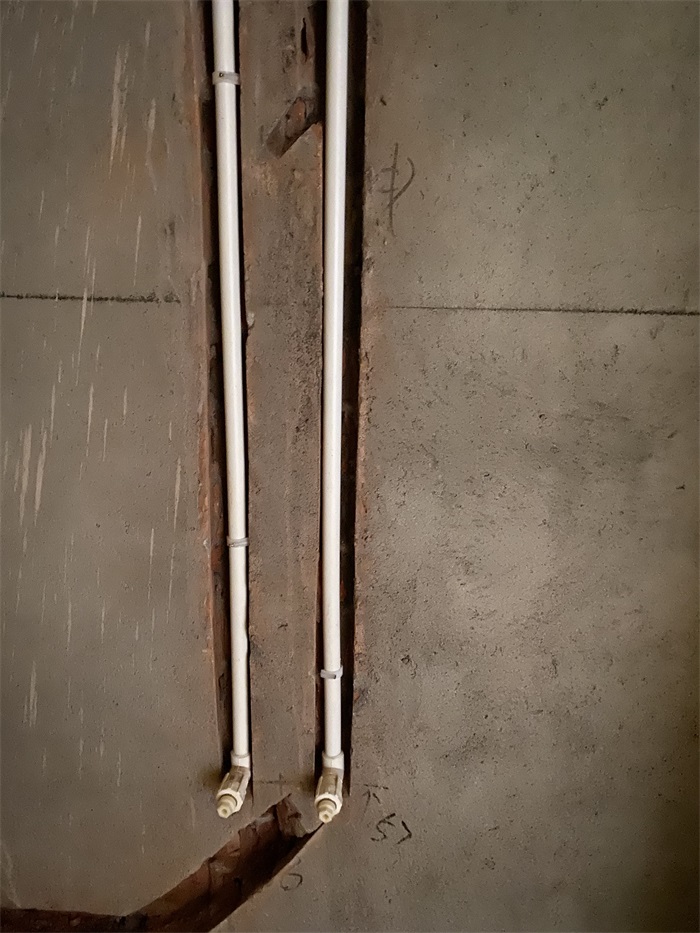

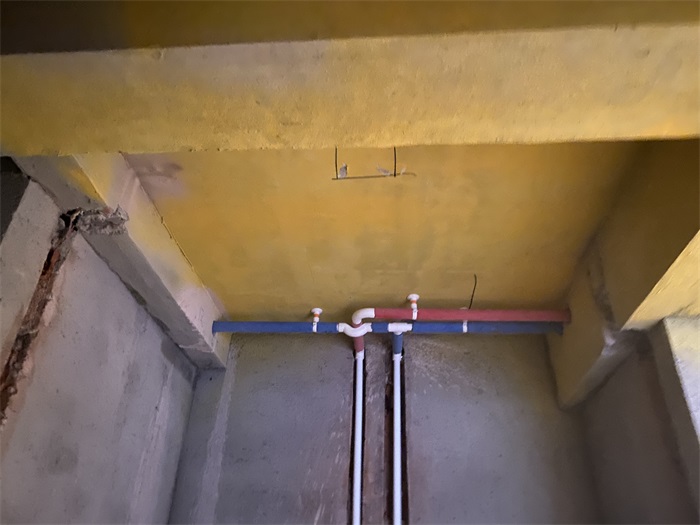

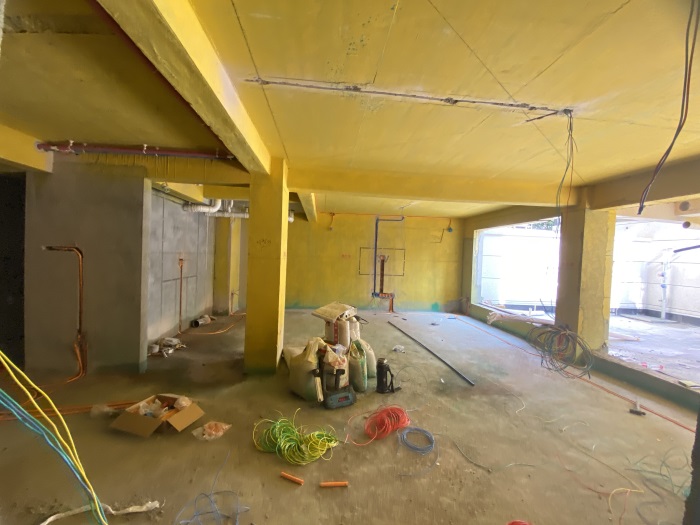

负一楼干区墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

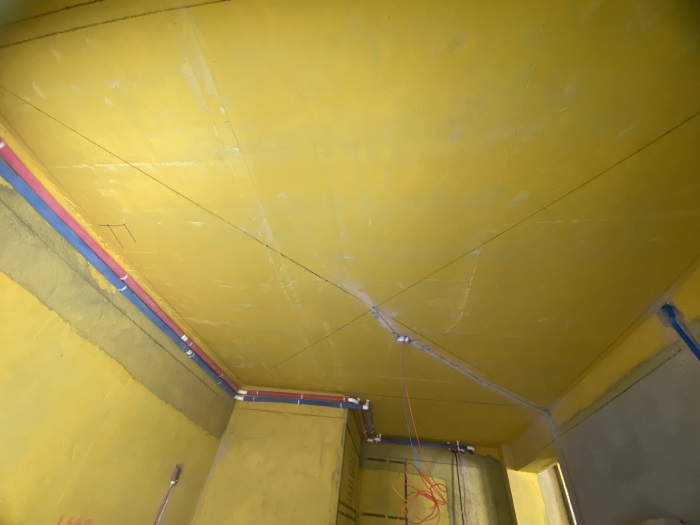

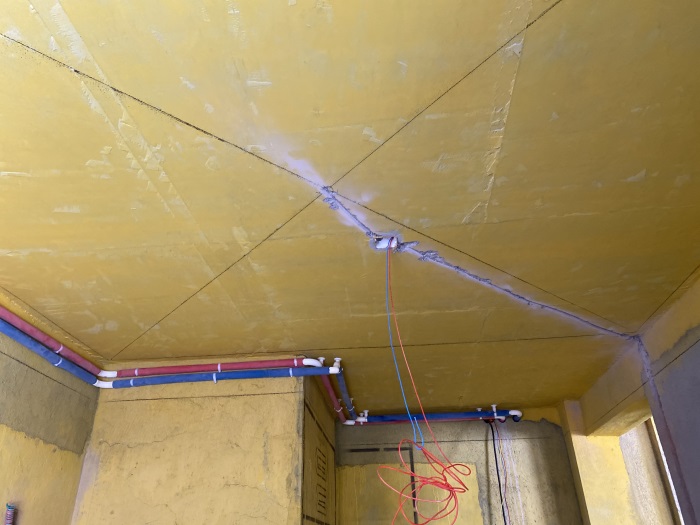

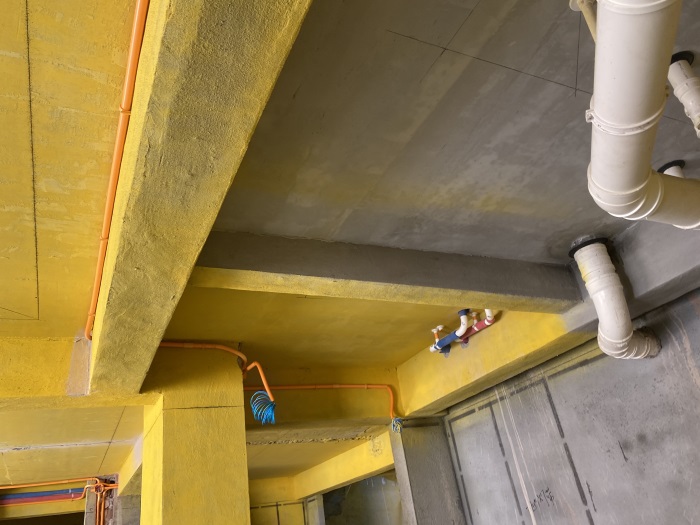

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

发表于 2021-10-12 15:23:41

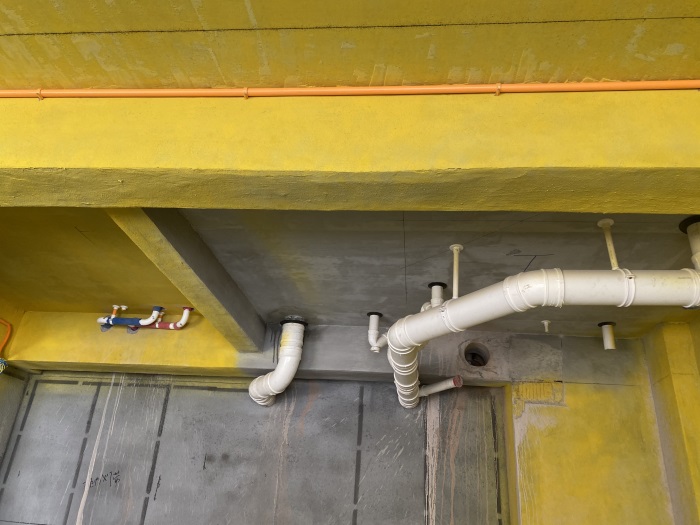

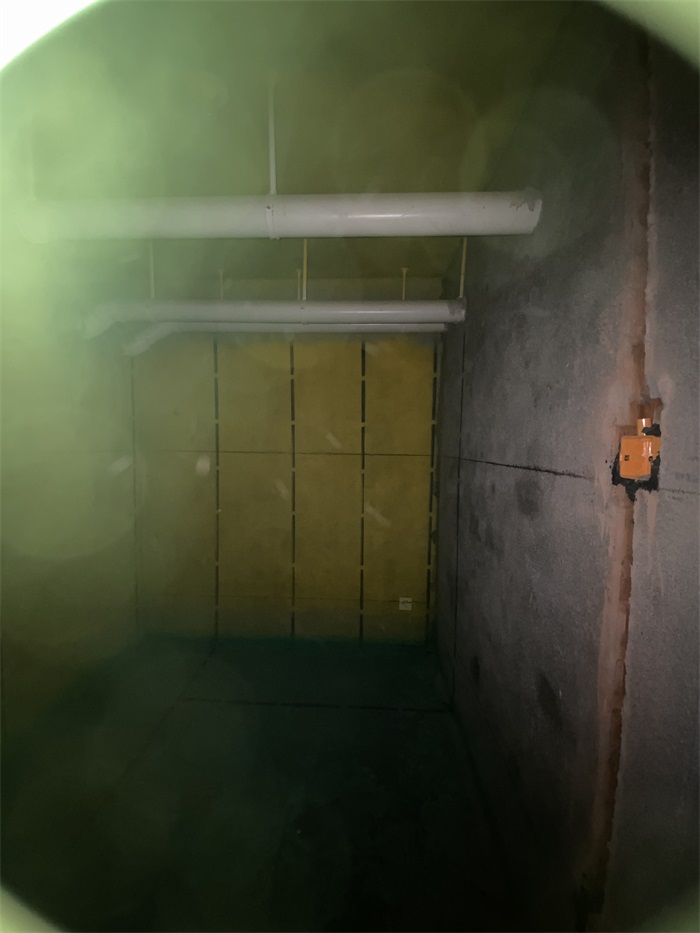

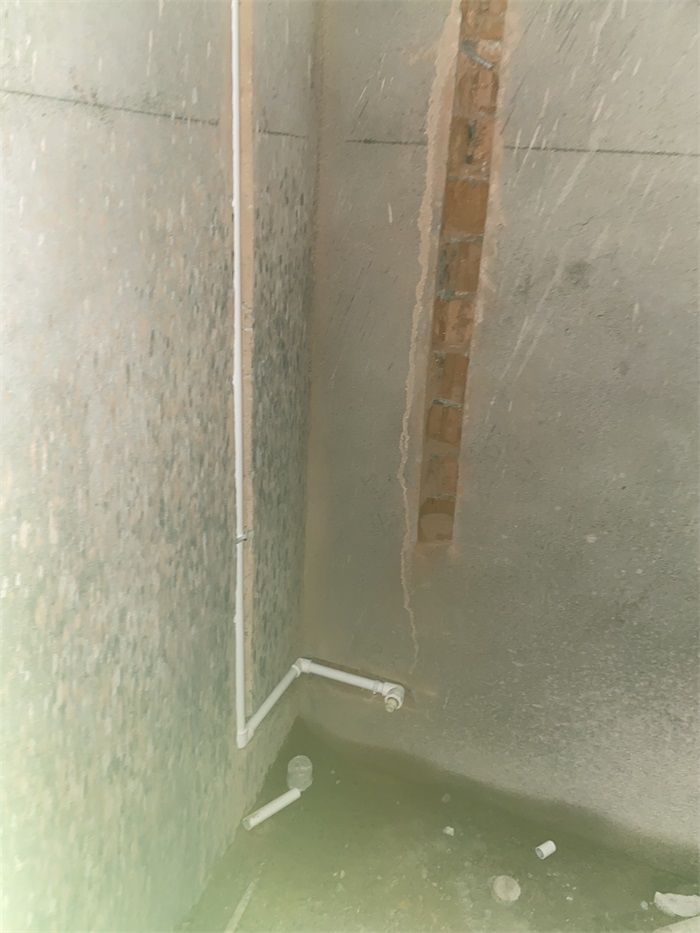

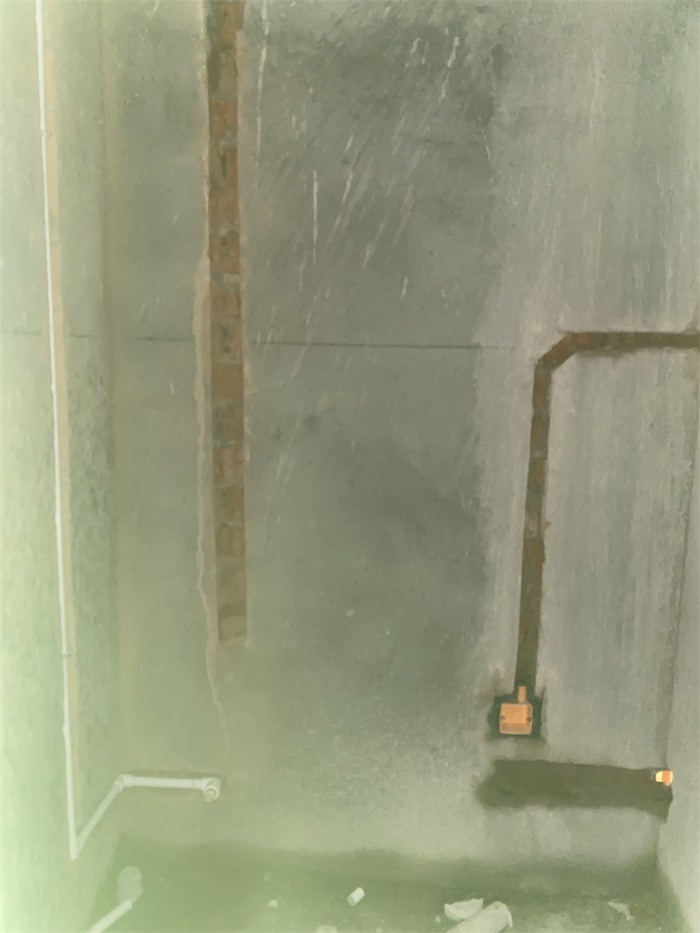

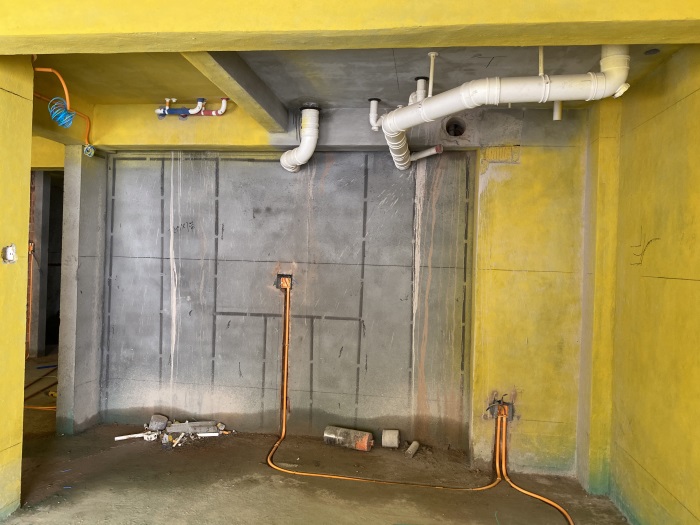

负一楼卫生间

发表于 2021-10-12 15:24:15

负一楼

发表于 2021-10-12 15:34:44

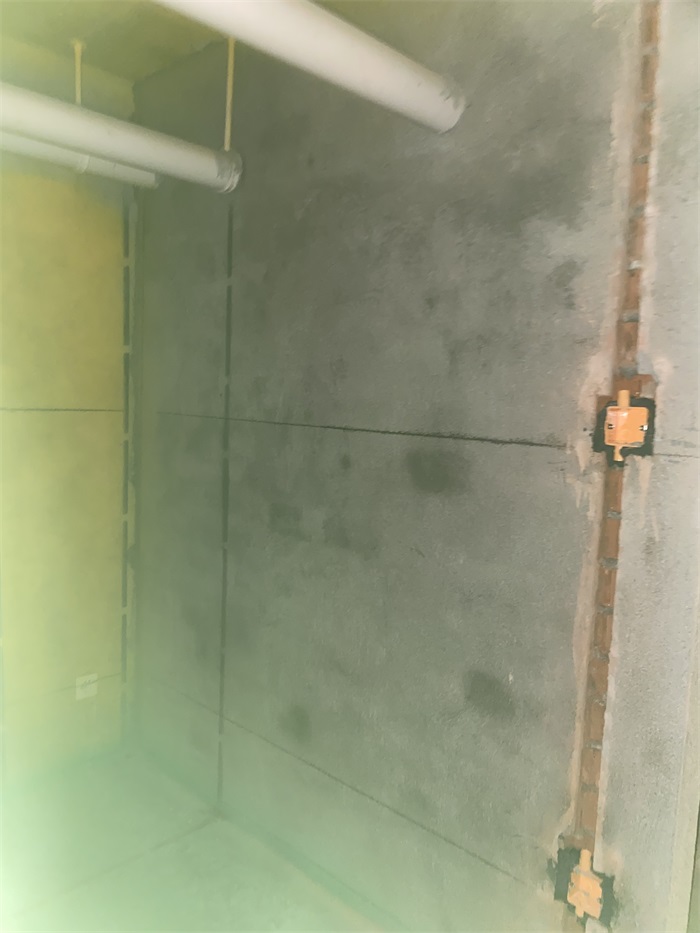

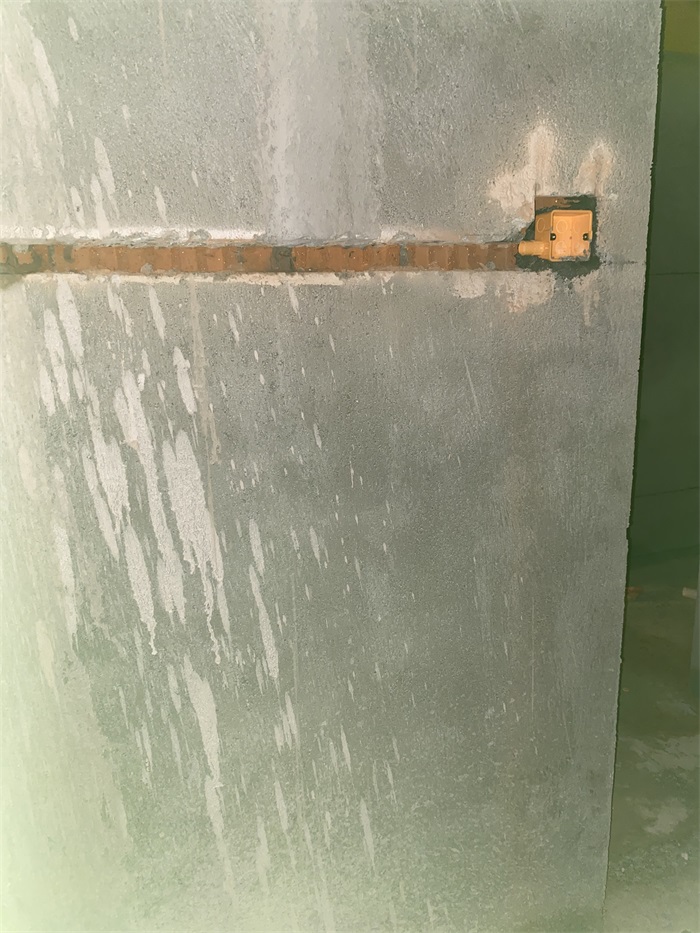

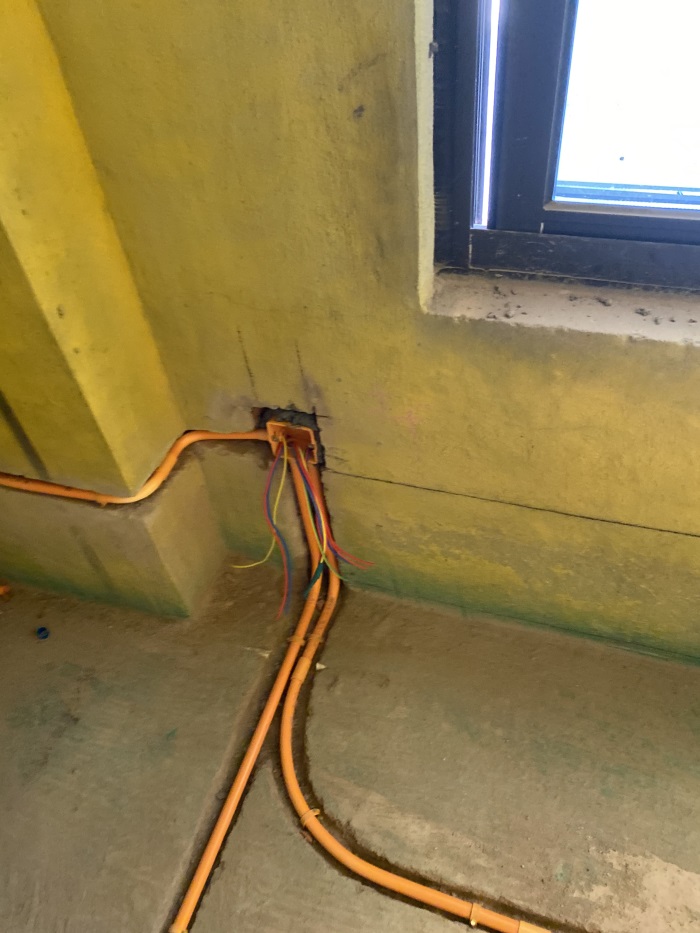

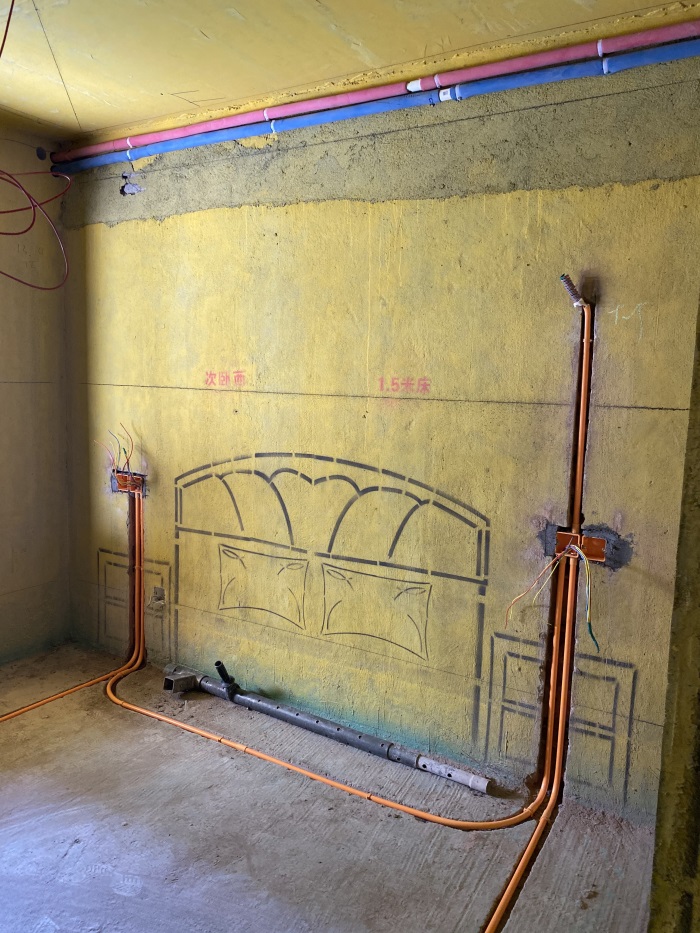

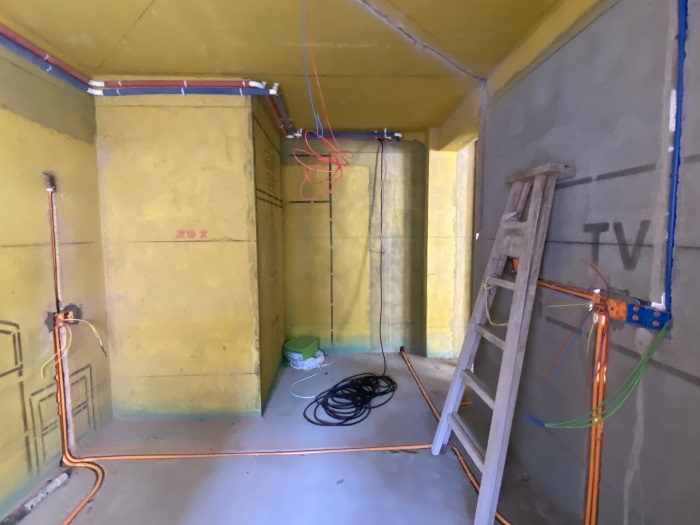

负一楼次卧墙面线管布置平整，普通插座离地净高30厘米。

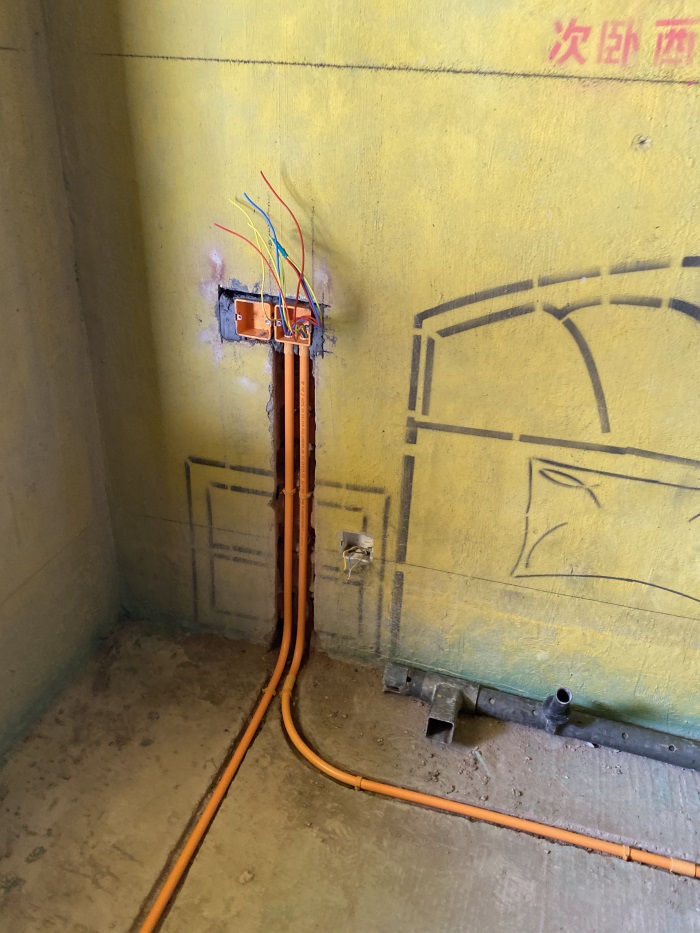

床头墙面开关插座，离地净高80厘米，同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

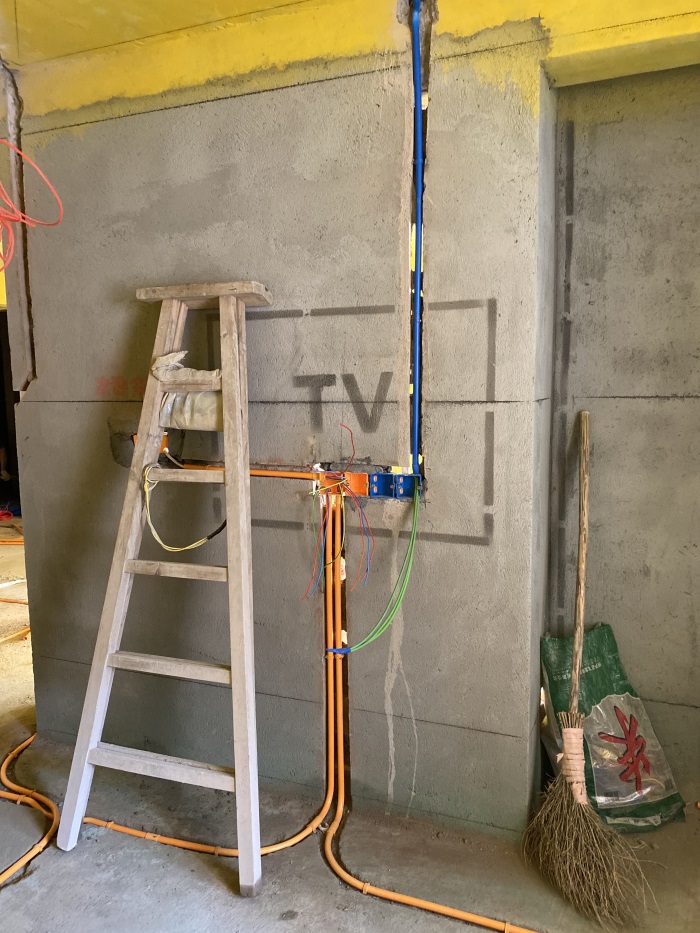

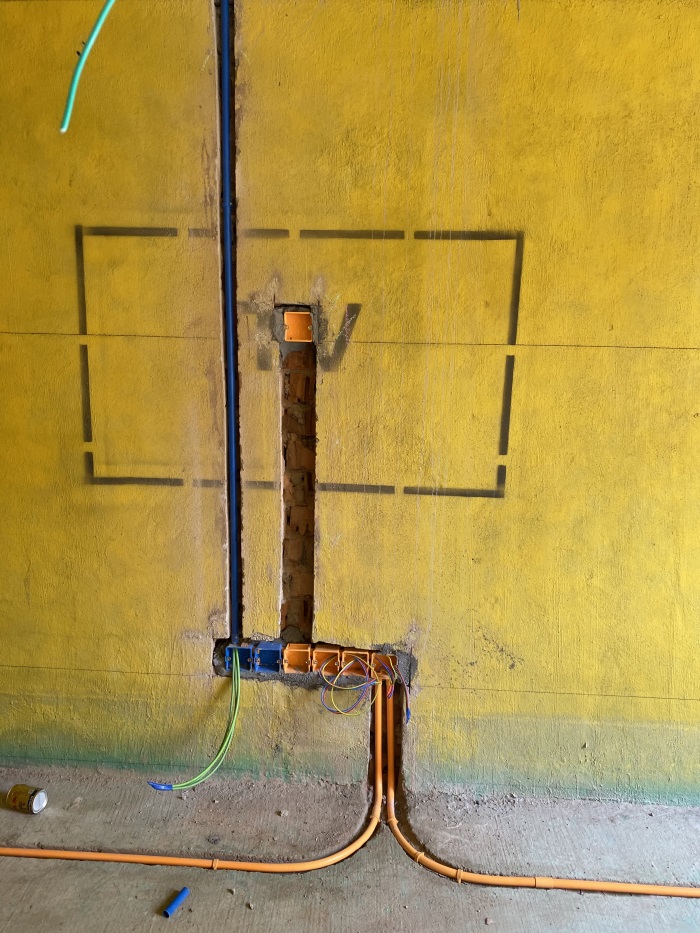

墙面电视插座离地净高1.05米，墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

发表于 2021-10-12 15:38:08

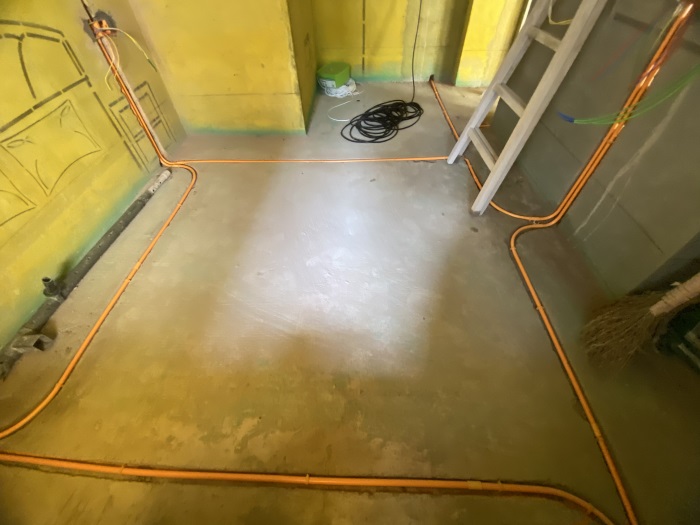

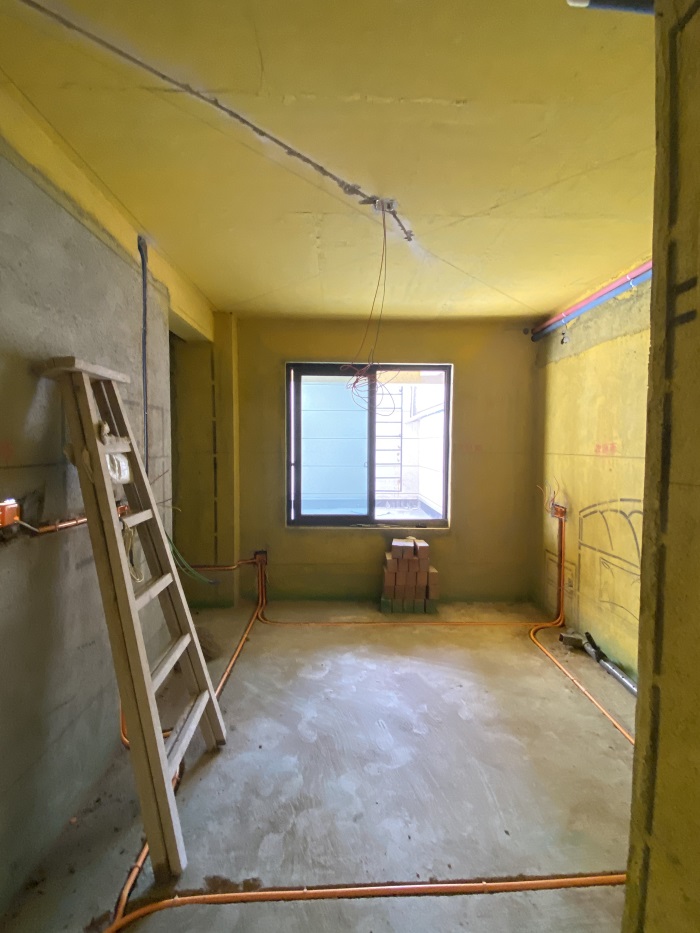

负一楼次卧开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

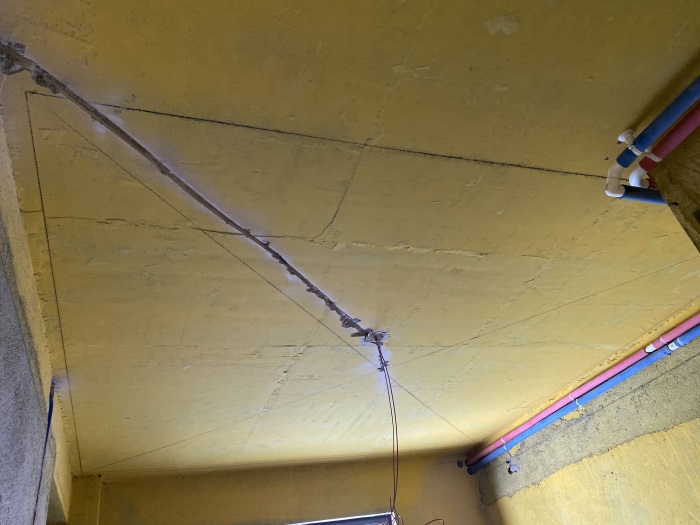

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

发表于 2021-10-12 15:41:47

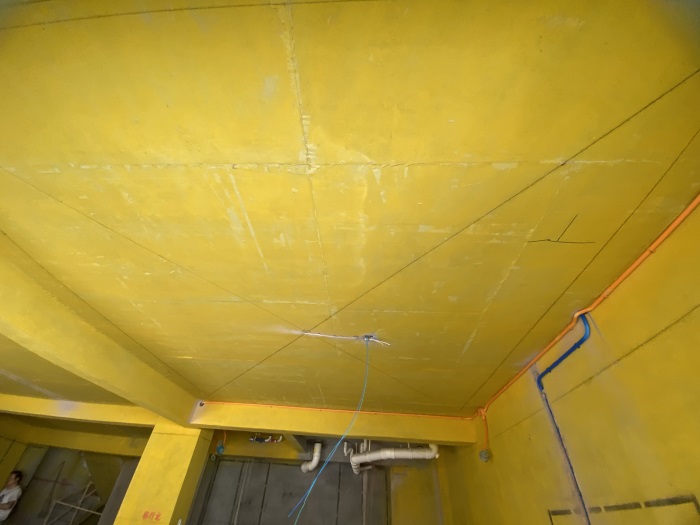

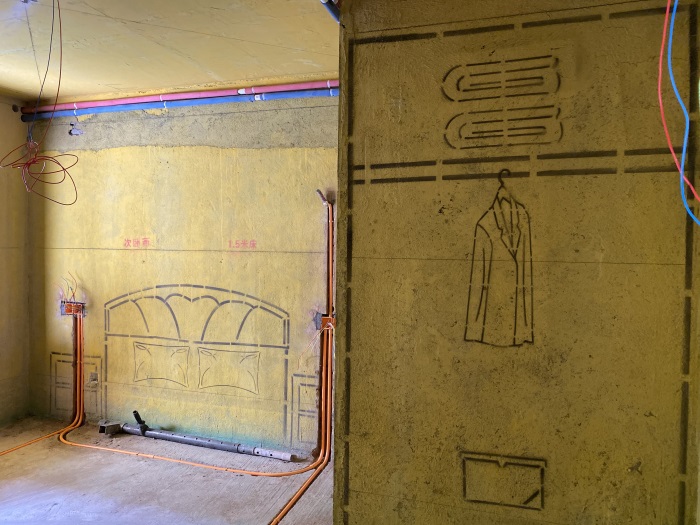

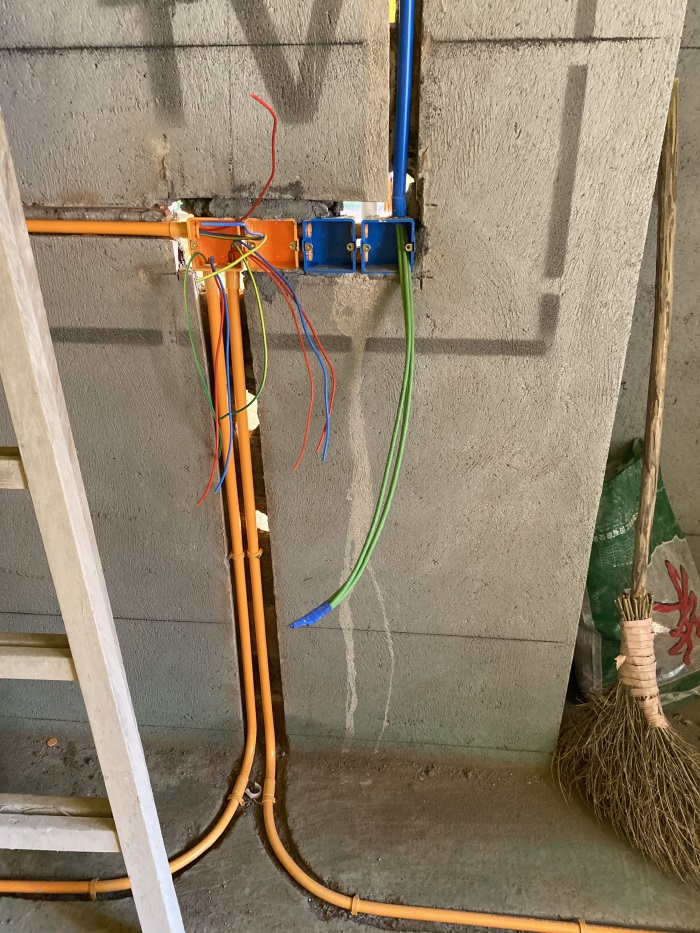

负一楼次卧强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2021-10-12 15:44:01

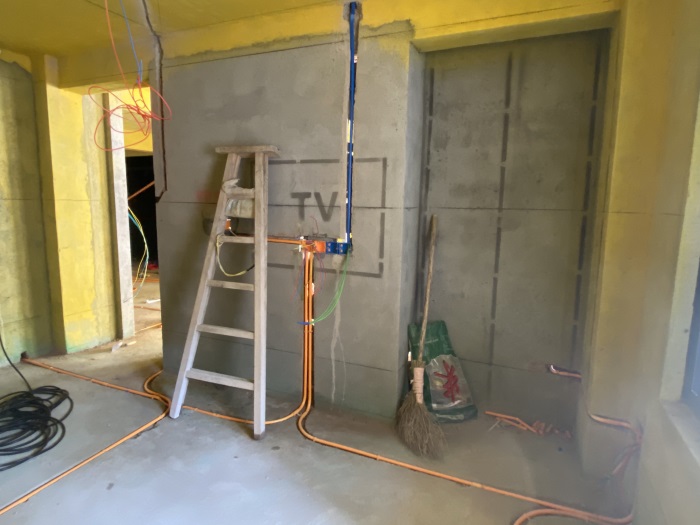

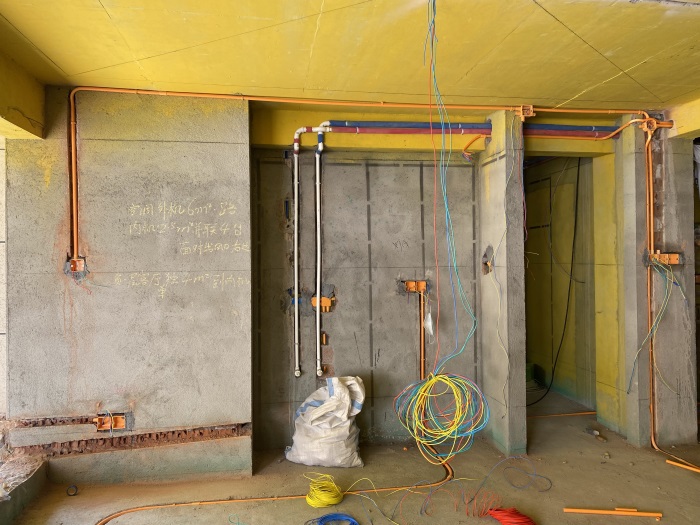

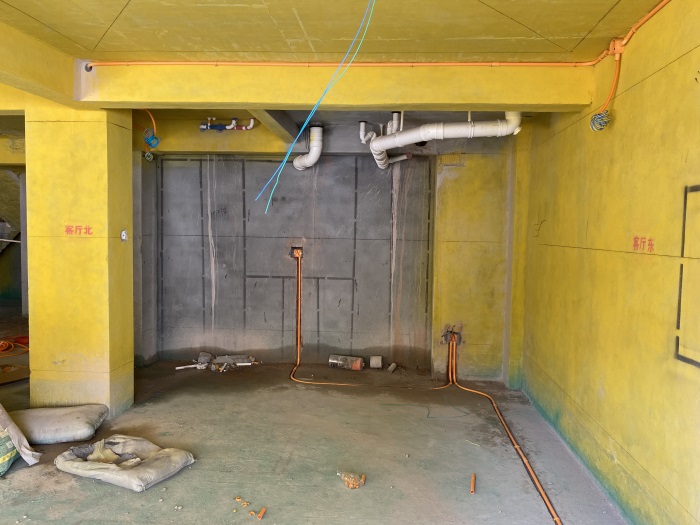

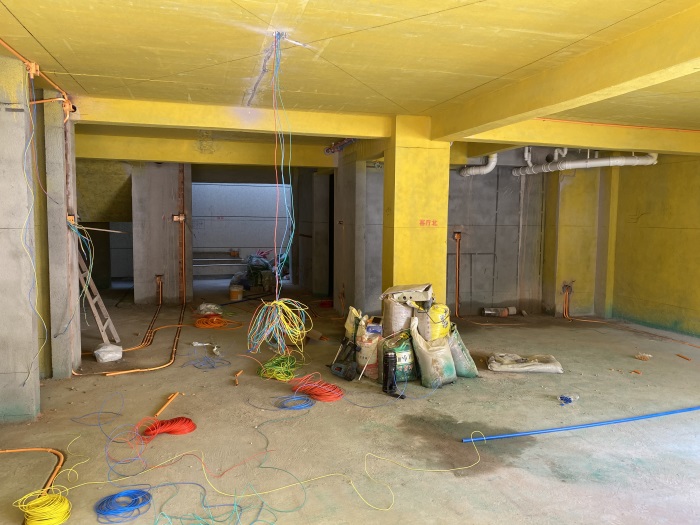

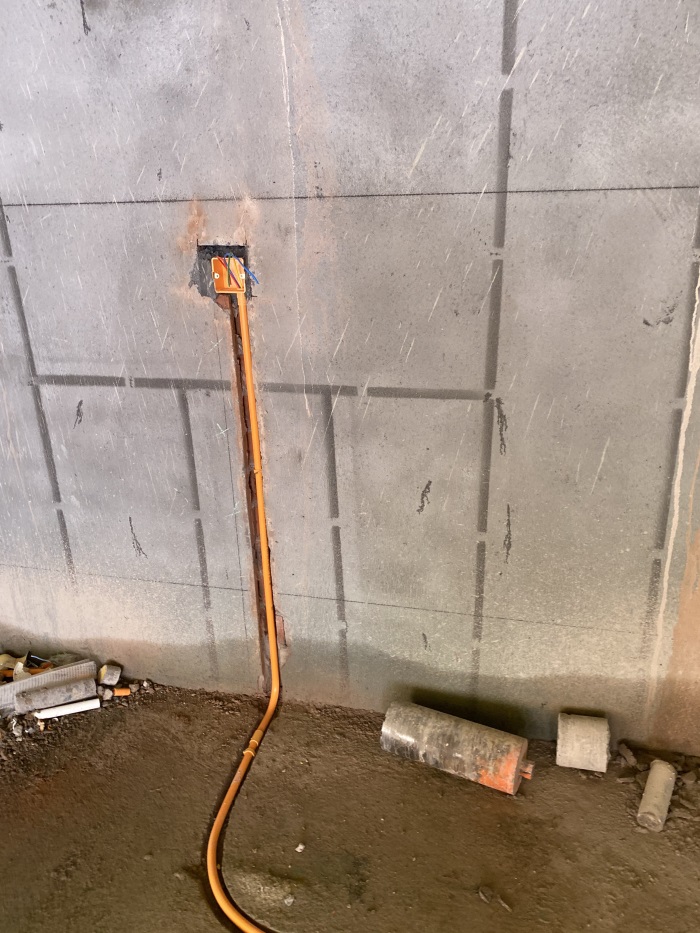

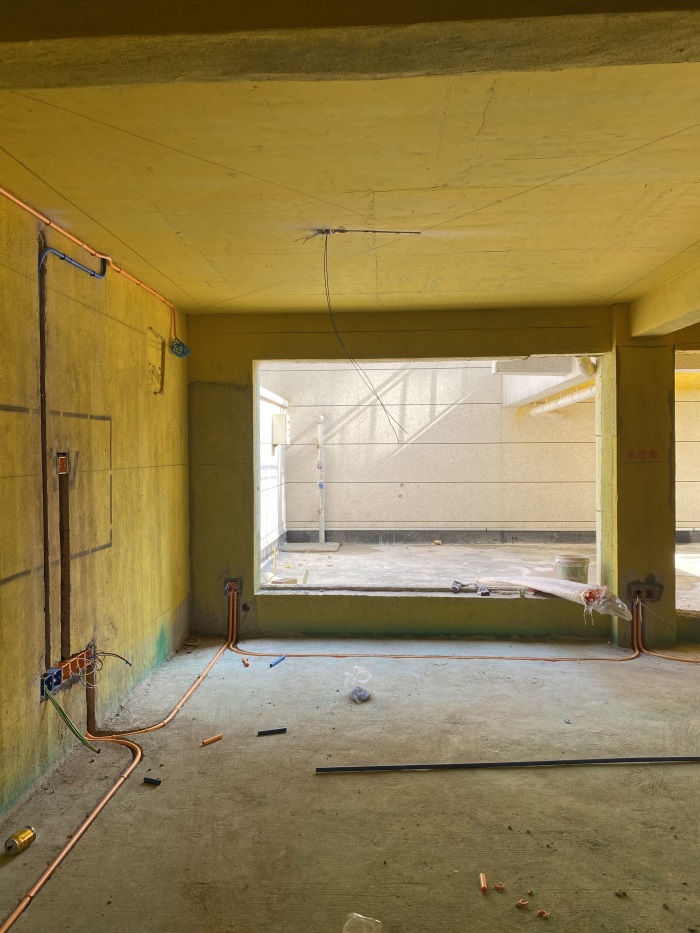

负一楼客厅墙面，普通插座离地净高30厘米。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

强弱电线距离30厘米以上，防止信号干扰！

发表于 2021-10-12 15:46:06

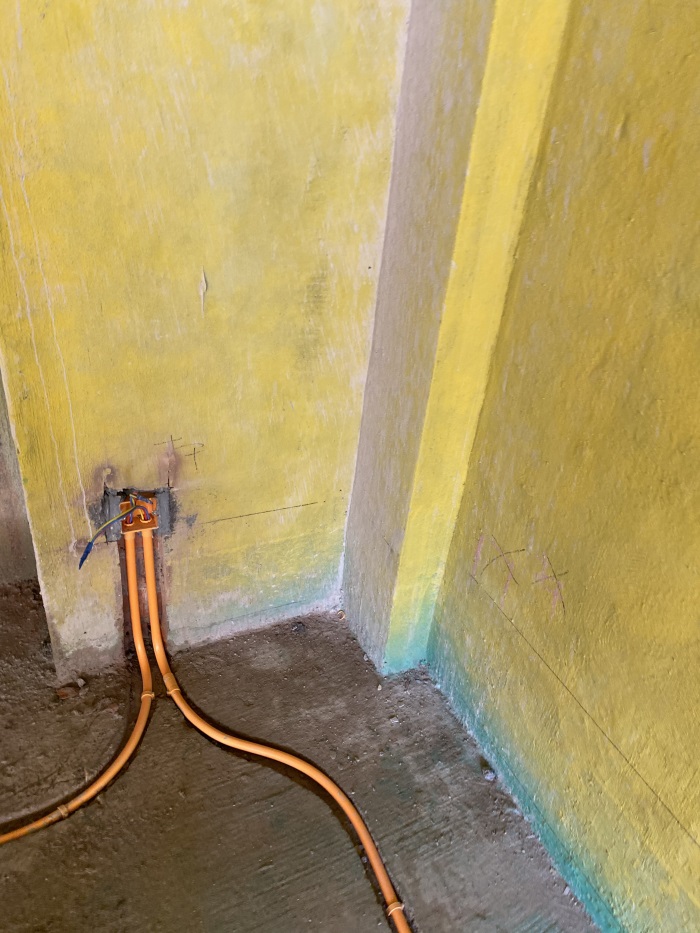

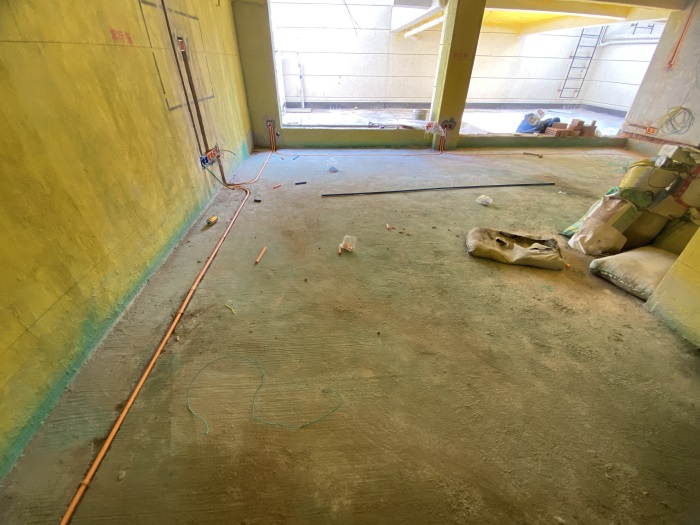

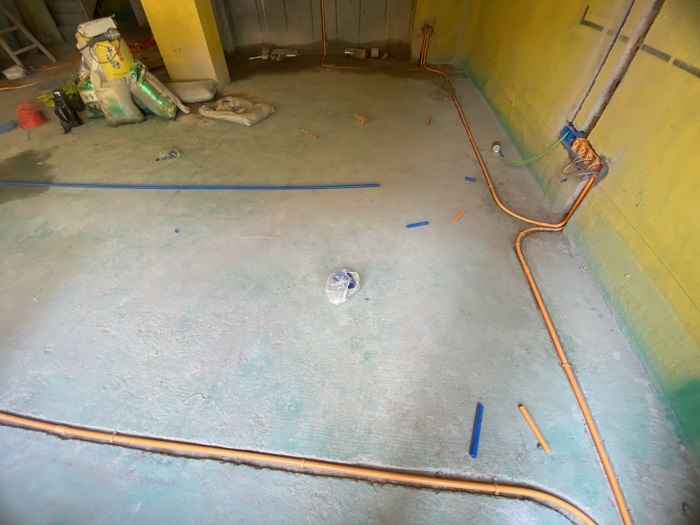

负一楼客厅地面开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

发表于 2021-10-12 15:47:36

负一楼客厅强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

发表于 2021-10-12 15:49:45

本帖最后由格堂飞飞于 2021-10-12 15:51 编辑

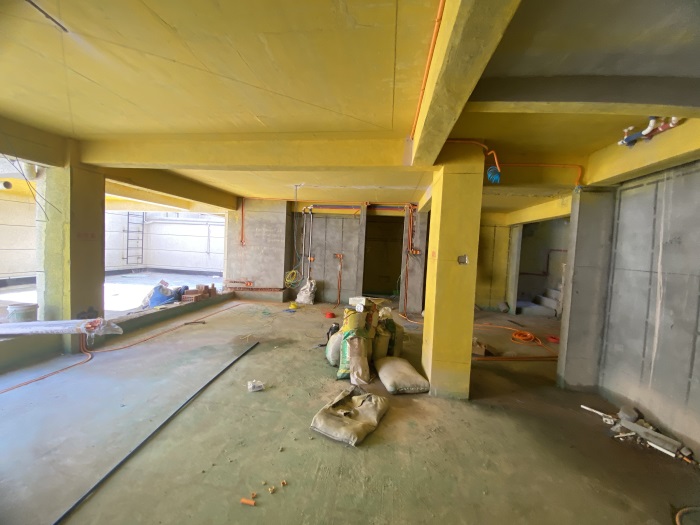

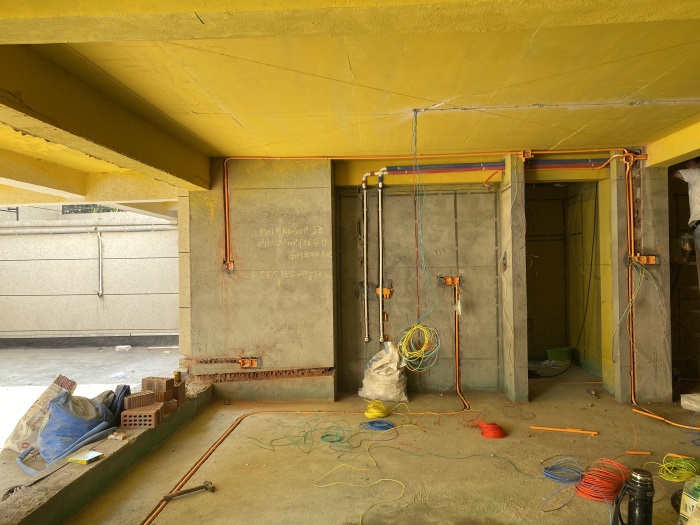

负一楼墙面正在布置水管和线管。

墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。
