志城蓝湾6-3-1#230㎡现代——现代

发表于 2021-10-12 11:42:42

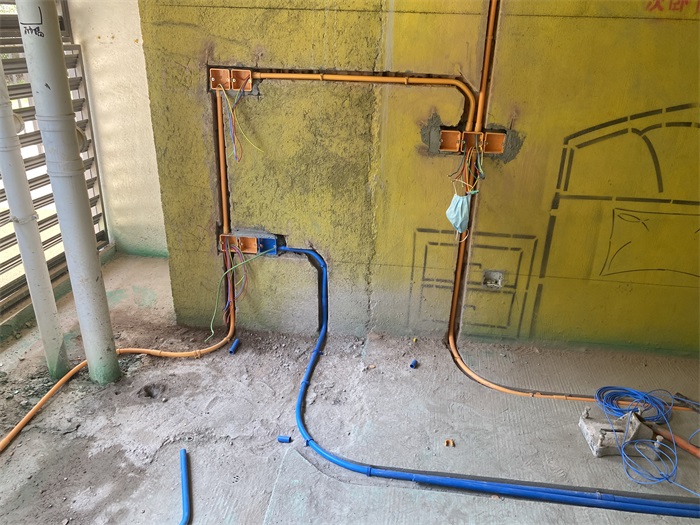

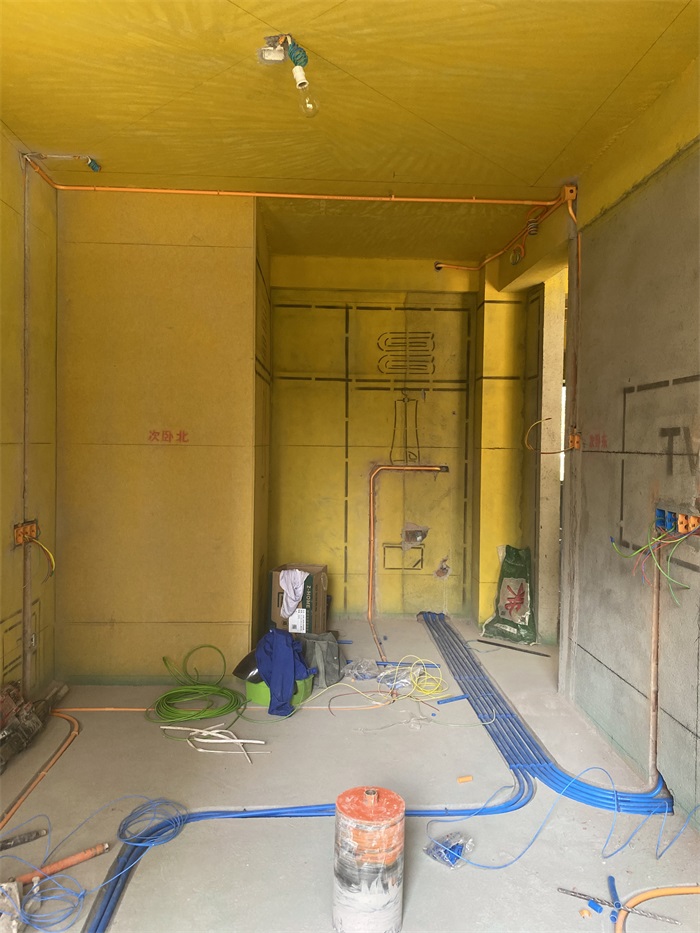

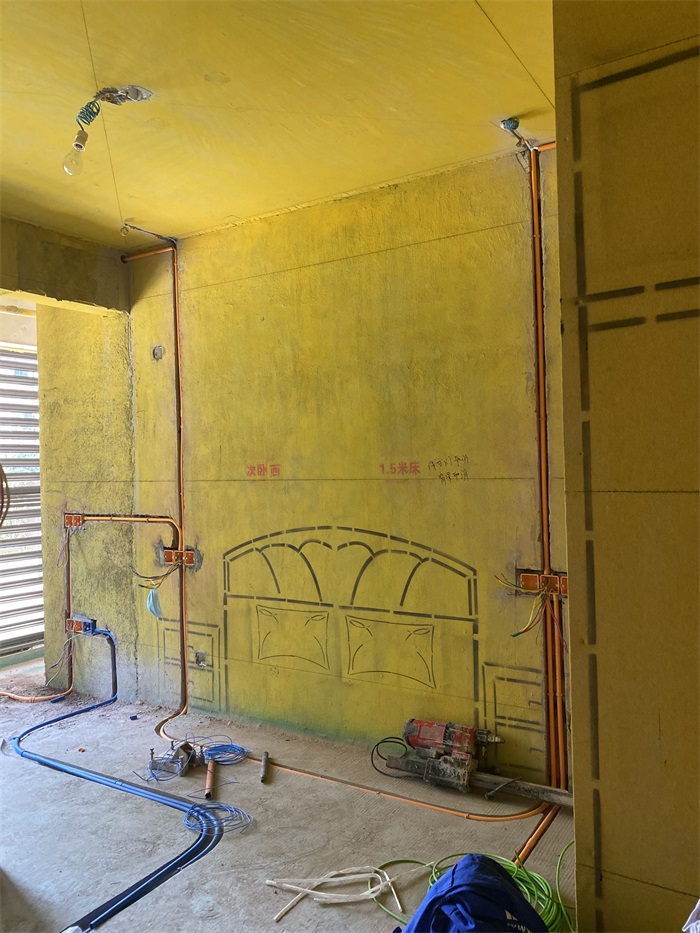

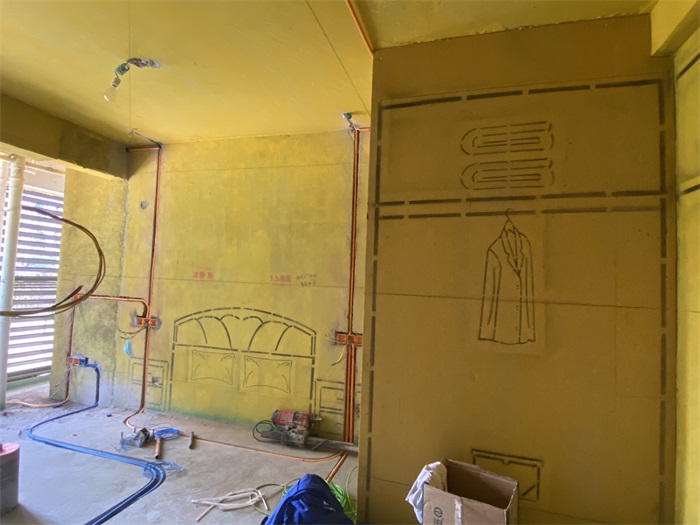

次卧墙面和地面线管，布置横平竖直，强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。

床头墙面开关插座离地净高80厘米，普通插座离地净高30厘米，同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

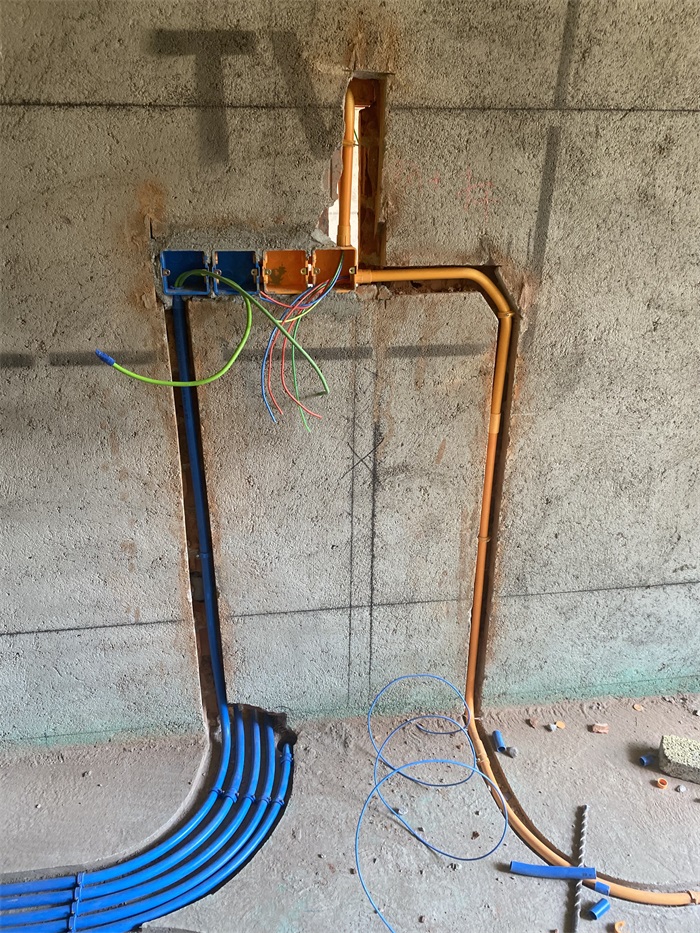

墙面开关离地净高1.3米，电视插座离地净高10.5米，并且房间墙面横线槽不得超过1.5米，防止后期墙面开裂，并且强弱电线距离30厘米以上，防止信号干扰。

发表于 2021-10-12 11:50:27

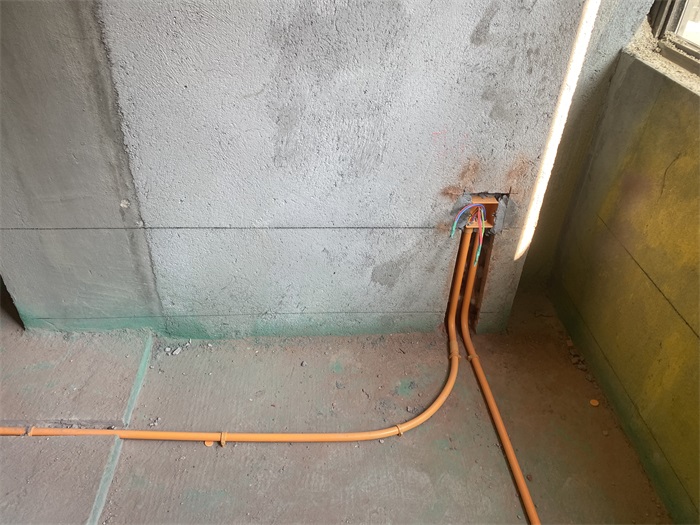

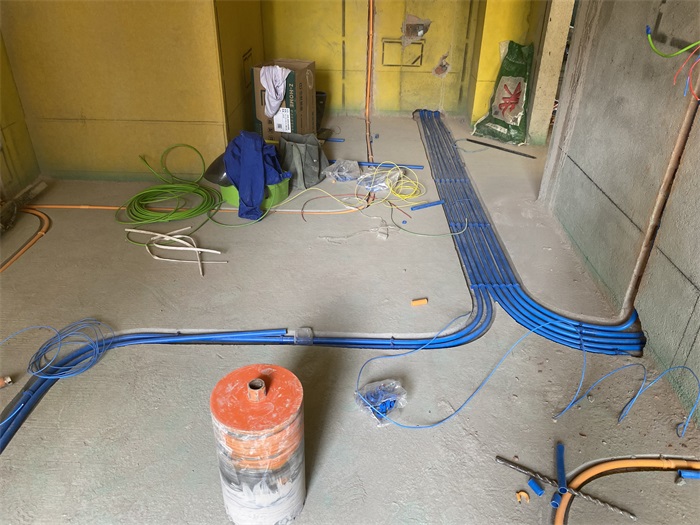

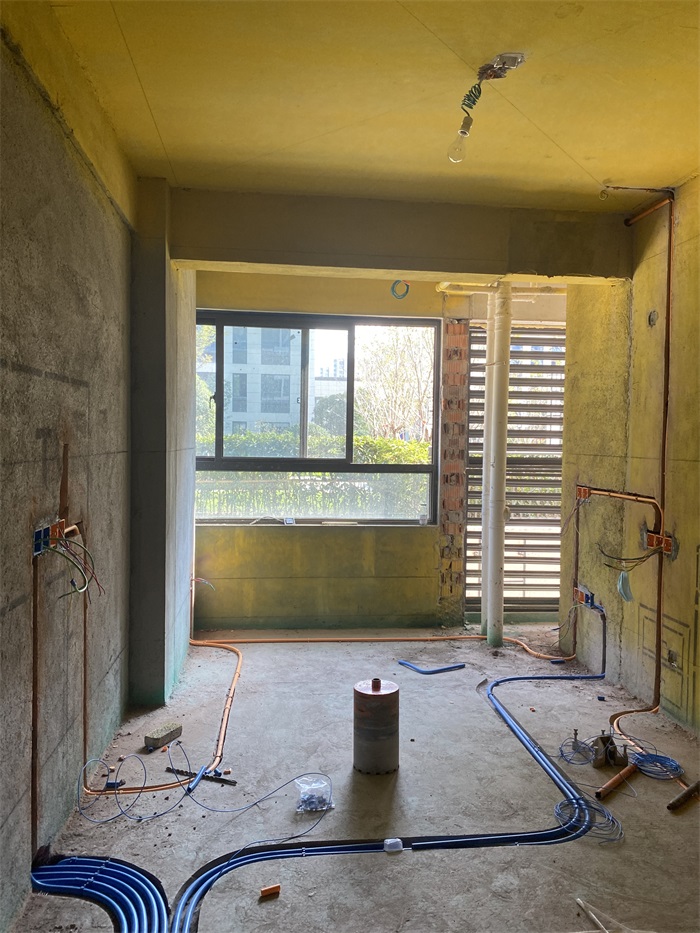

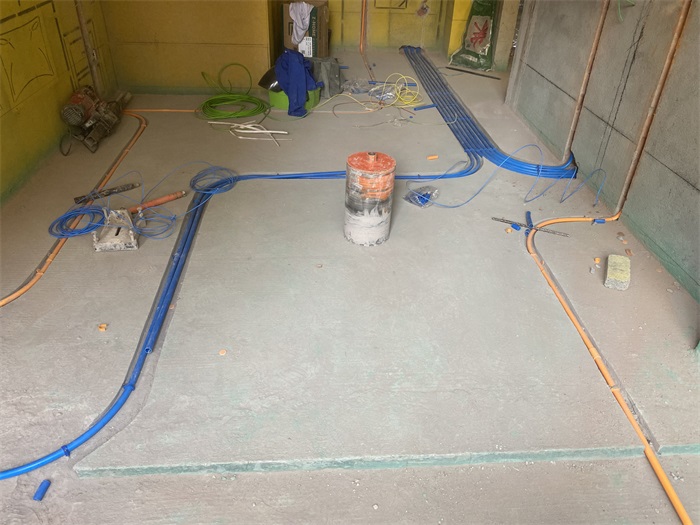

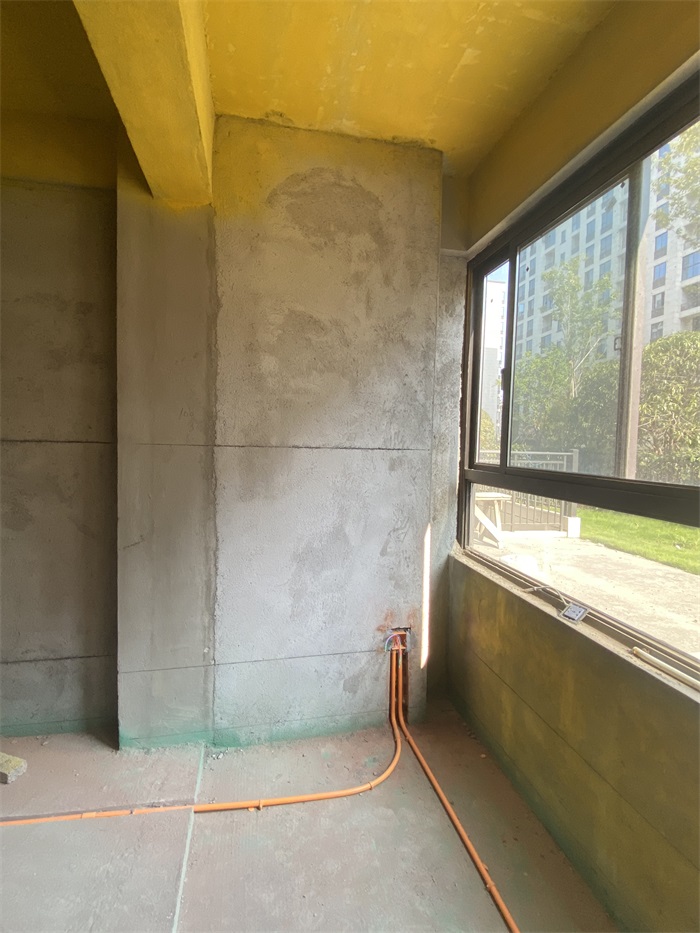

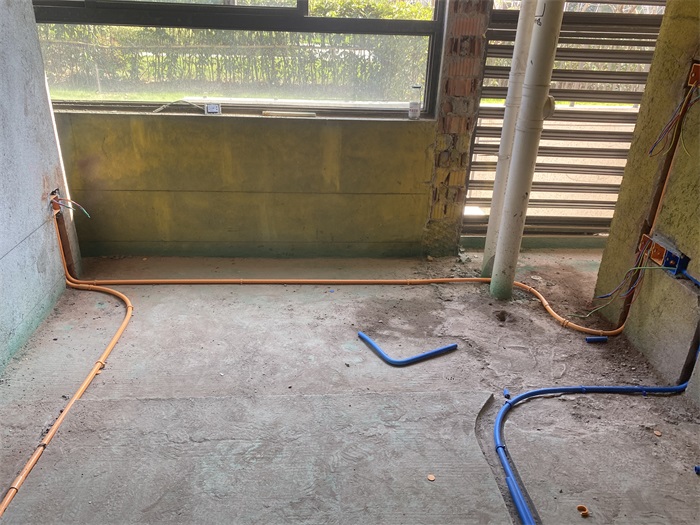

次卧地面线管布置平整，强弱电线距离30厘米以上，防止信号干扰！

地面线管用线卡固定到位，平整美观哦!

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

灯头线套黄腊管保护，防止电线划伤。

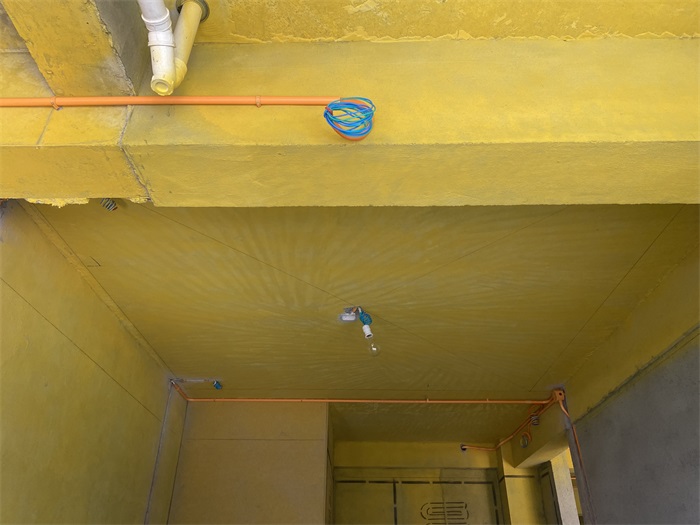

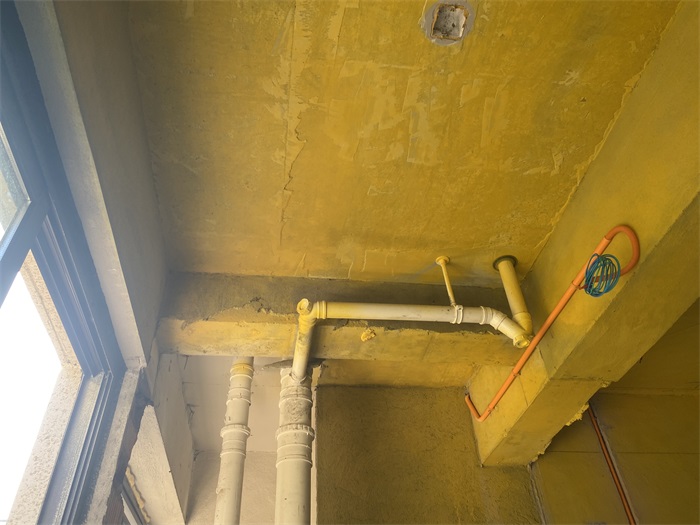

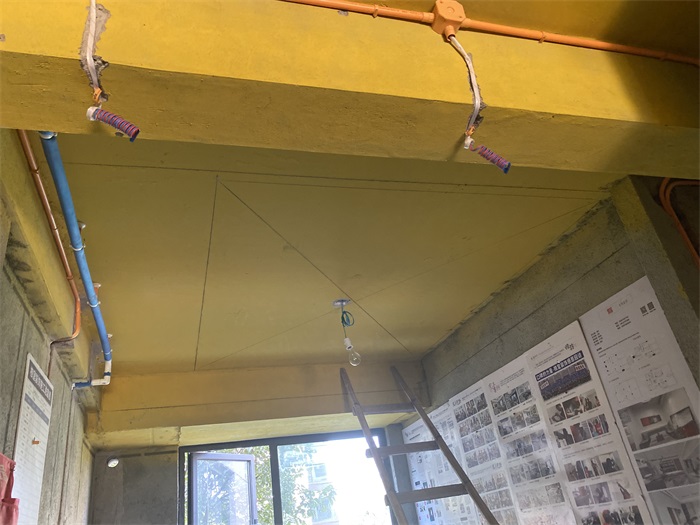

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2021-10-12 11:53:08

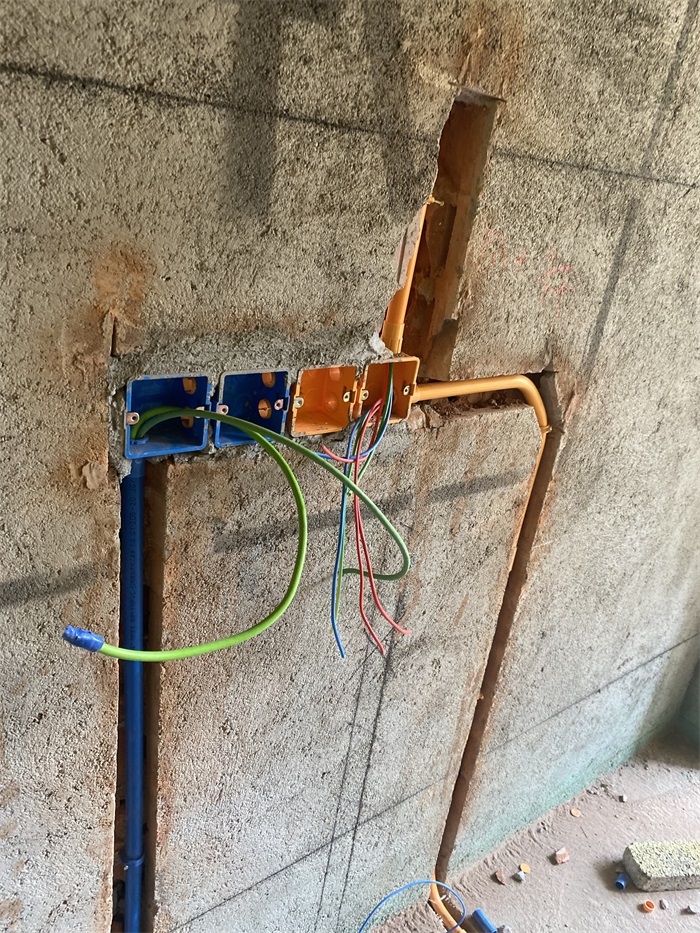

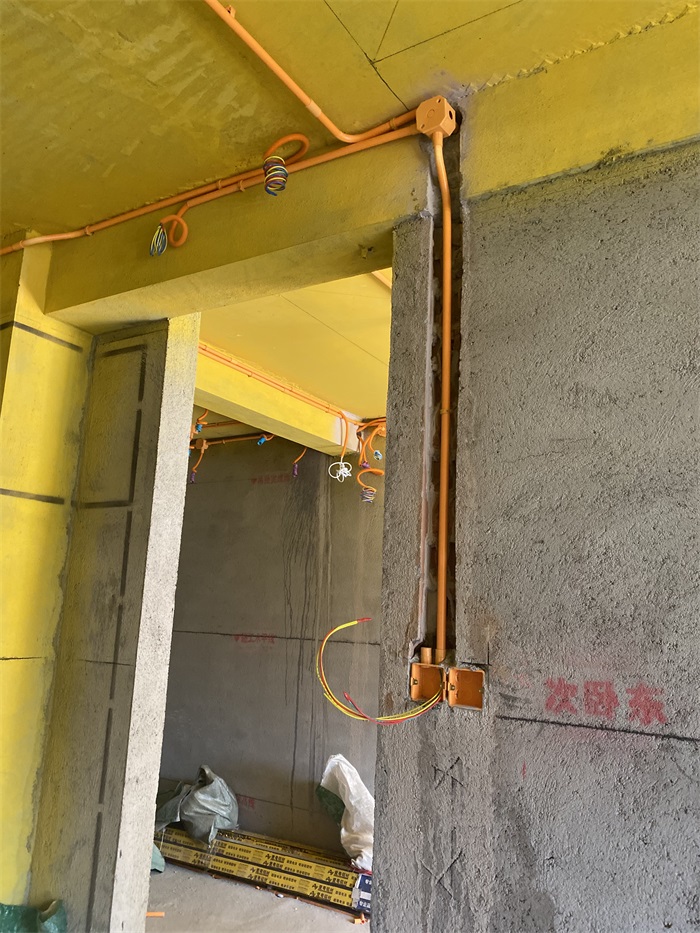

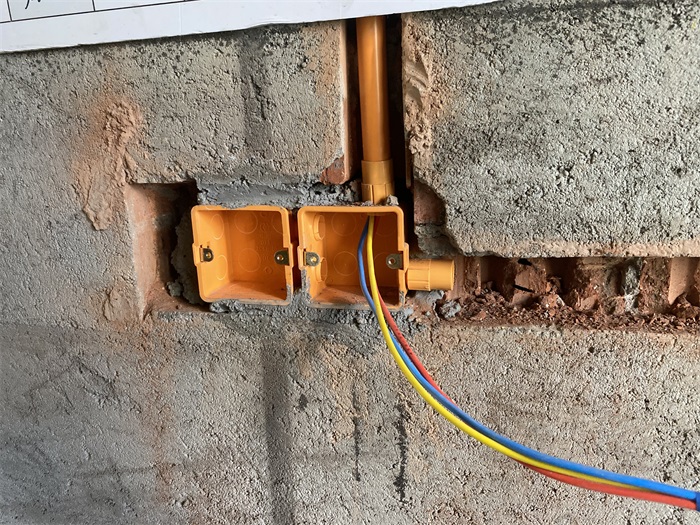

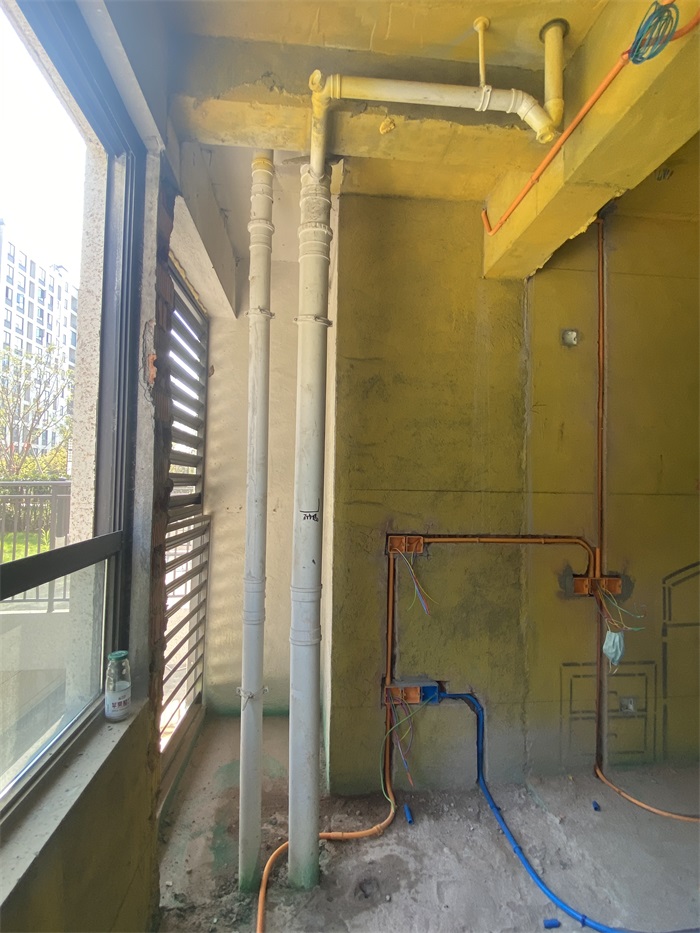

次卧墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

发表于 2021-10-12 11:53:57

次卧墙面普通插座离地净高30厘米。

发表于 2021-10-12 11:54:21

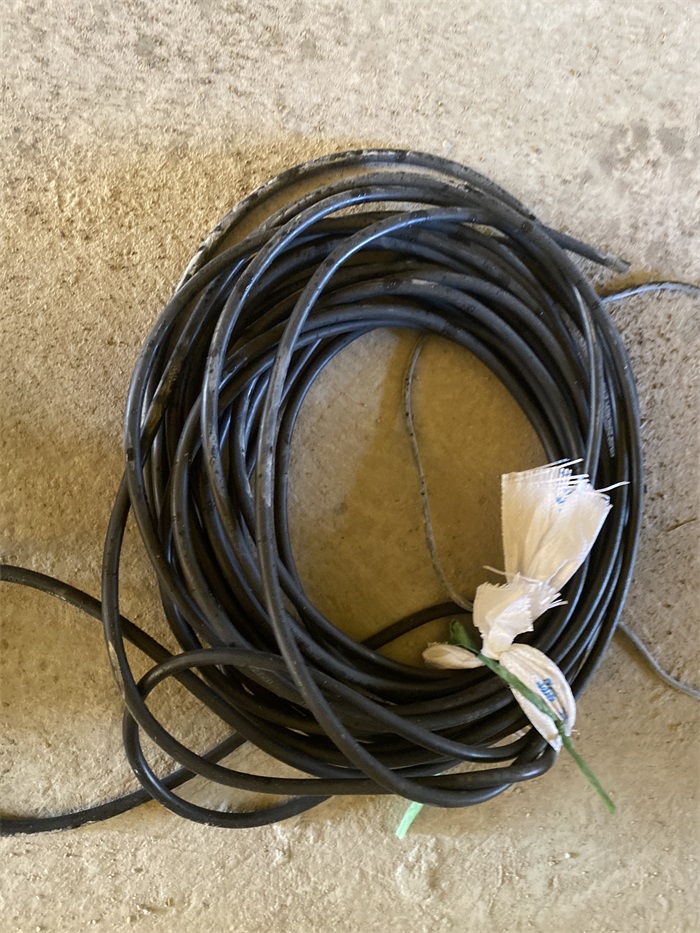

电缆线

发表于 2021-10-12 11:58:08

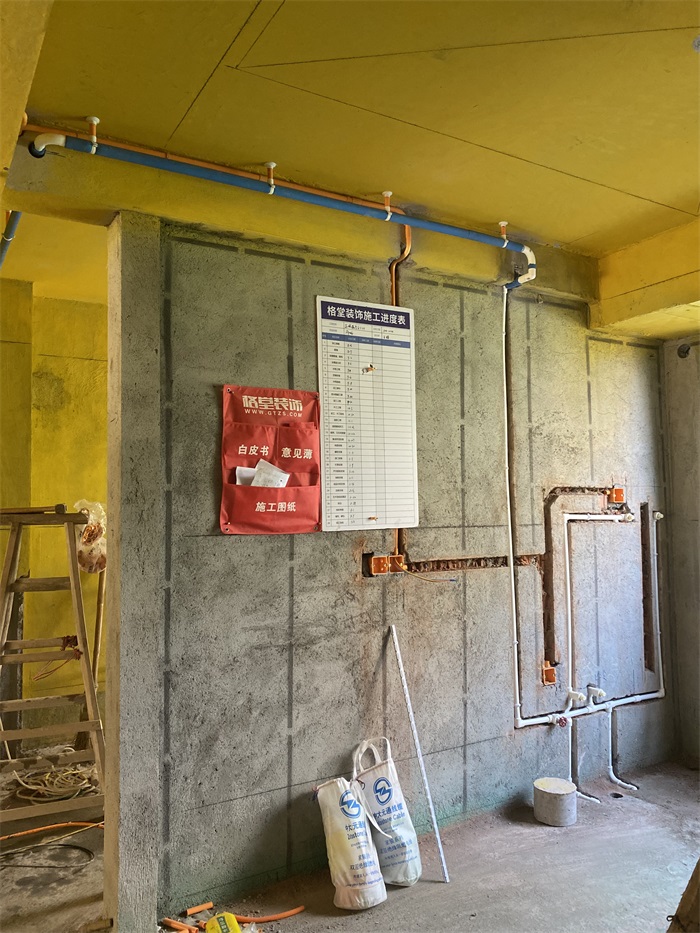

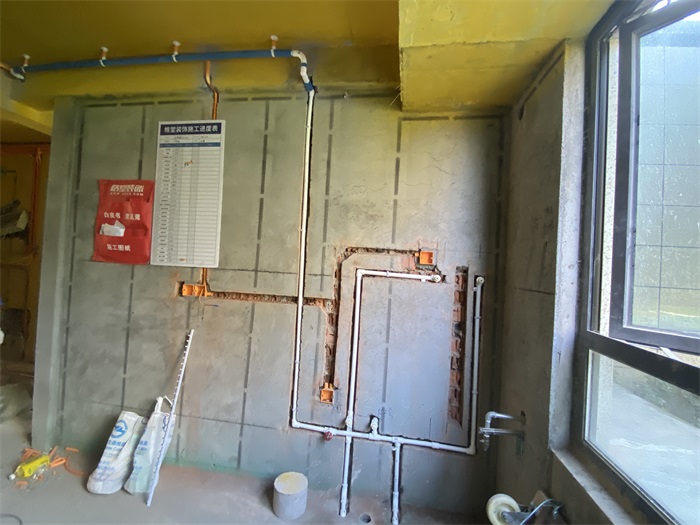

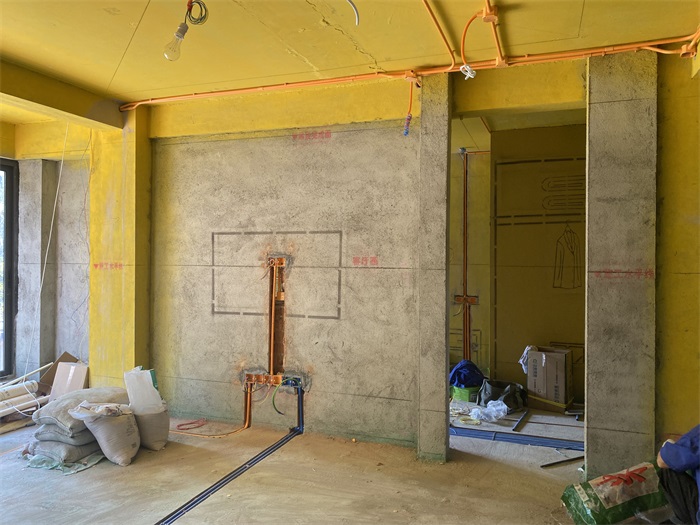

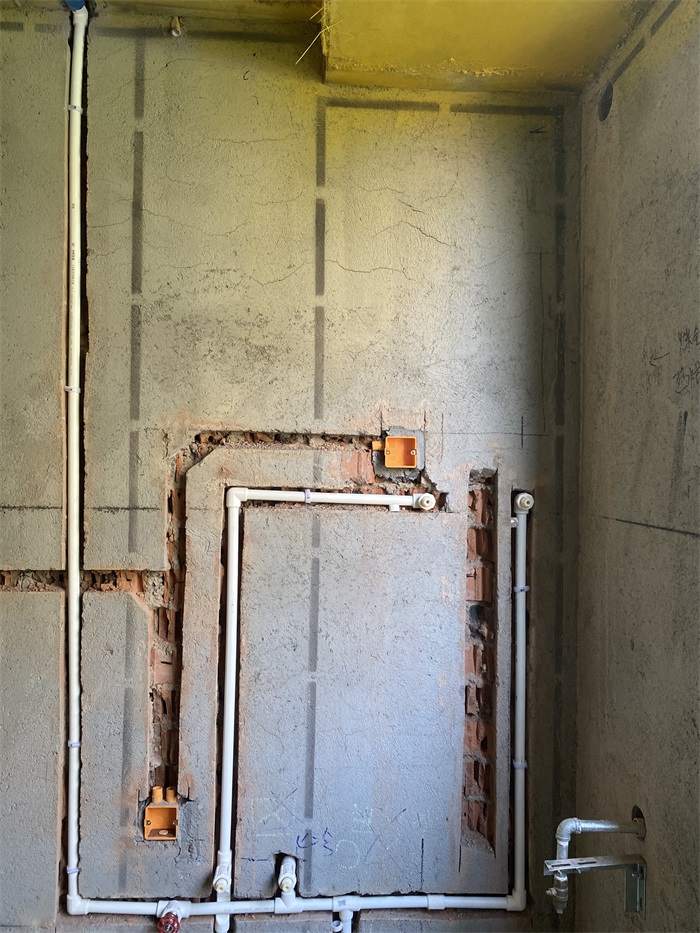

墙面水管和线管，布置横平竖直哦！

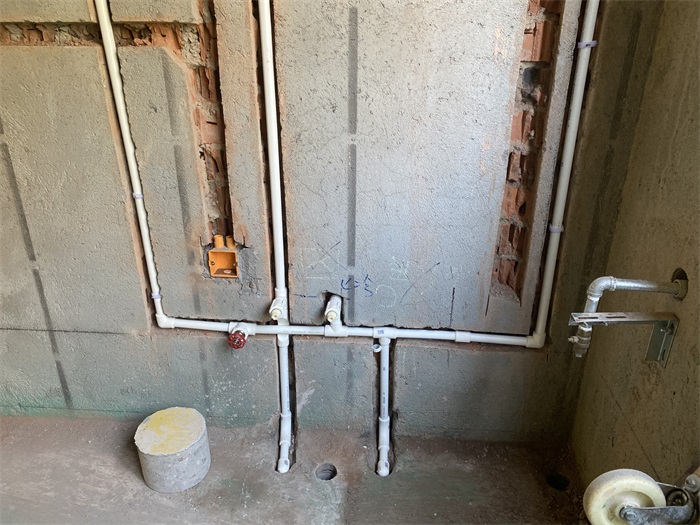

墙面水管下垂式安装，防止后期安装打到水管，并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范，冷热水管布置专业规范，左热右冷、上热下冷。

墙面暗盒安装平整。

发表于 2021-10-12 13:54:02

本帖最后由格堂飞飞于 2021-10-12 13:56 编辑

房间中央空调要用电缆线。

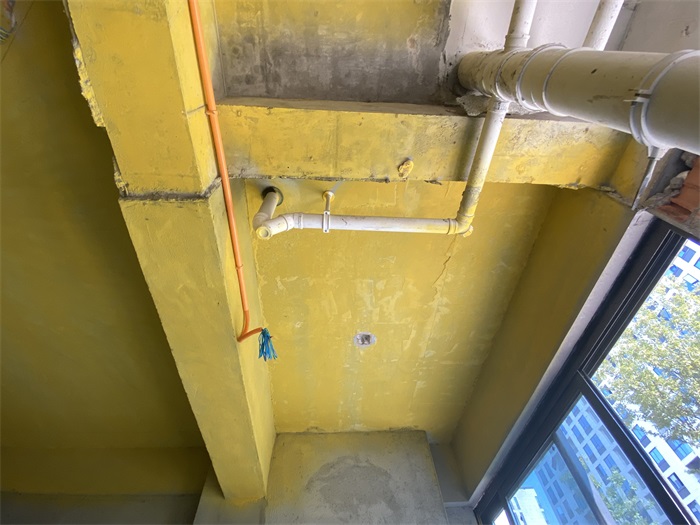

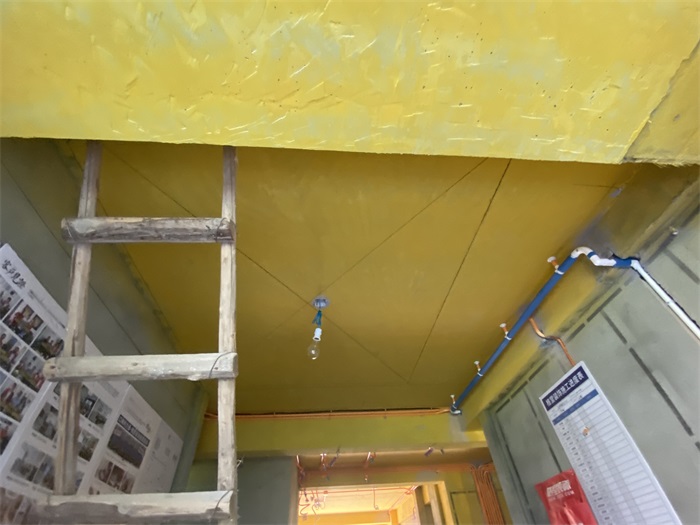

.水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用，并且强电用橙色线盒、橙色线管，弱电用蓝线盒、蓝线管。线管与暗盒间要加杯梳，方便抽拉电线和后期维护。

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

柜体内水管采用内丝外露，直接法能及时发现渗水，每户水管进水部位室内加进水总阀。

发表于 2021-10-12 13:57:29

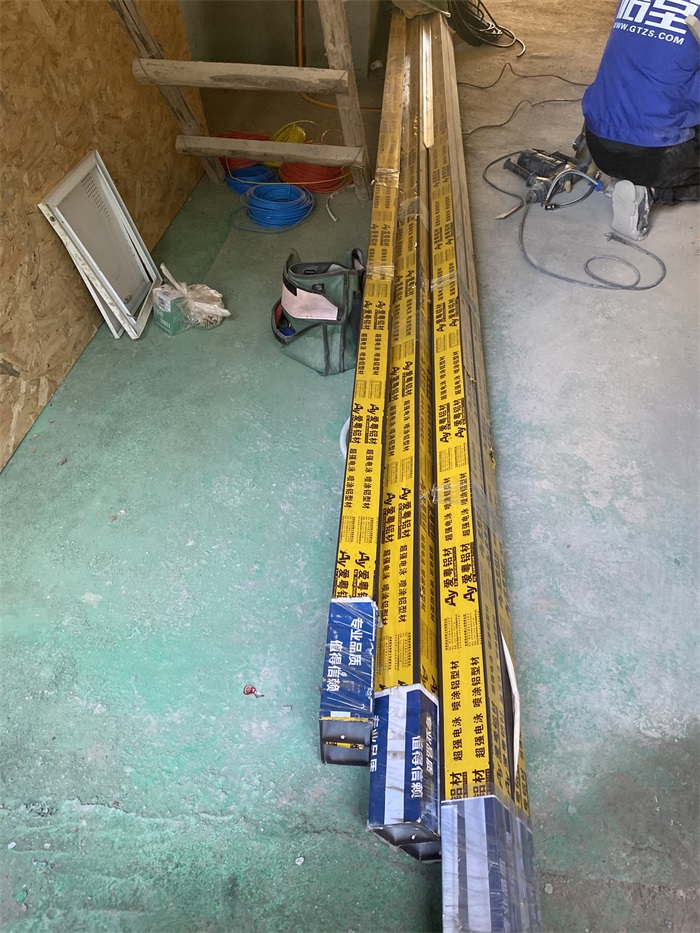

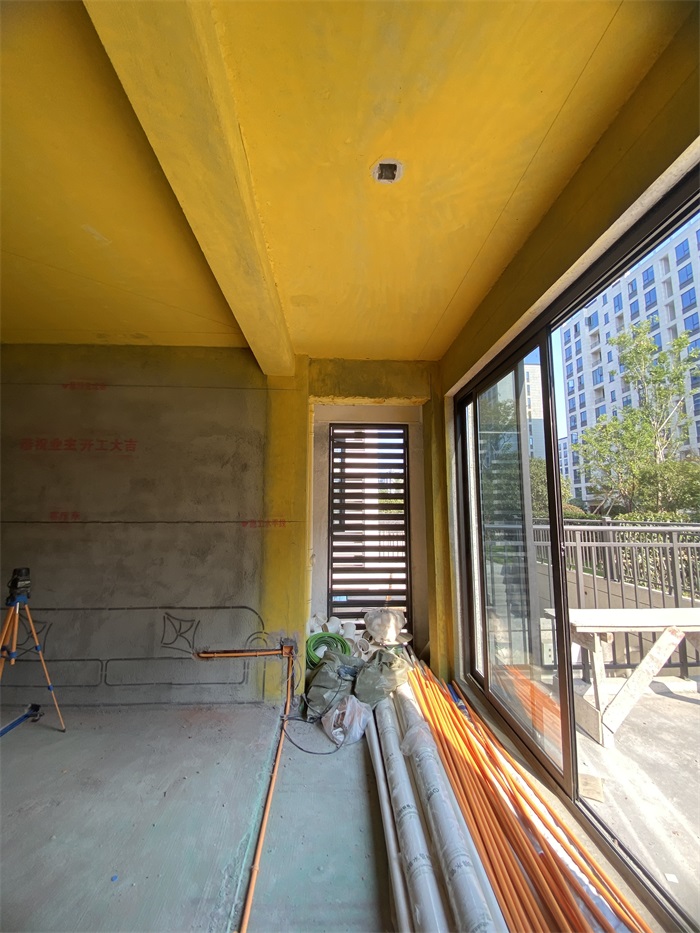

铝合金

发表于 2021-10-12 14:00:24

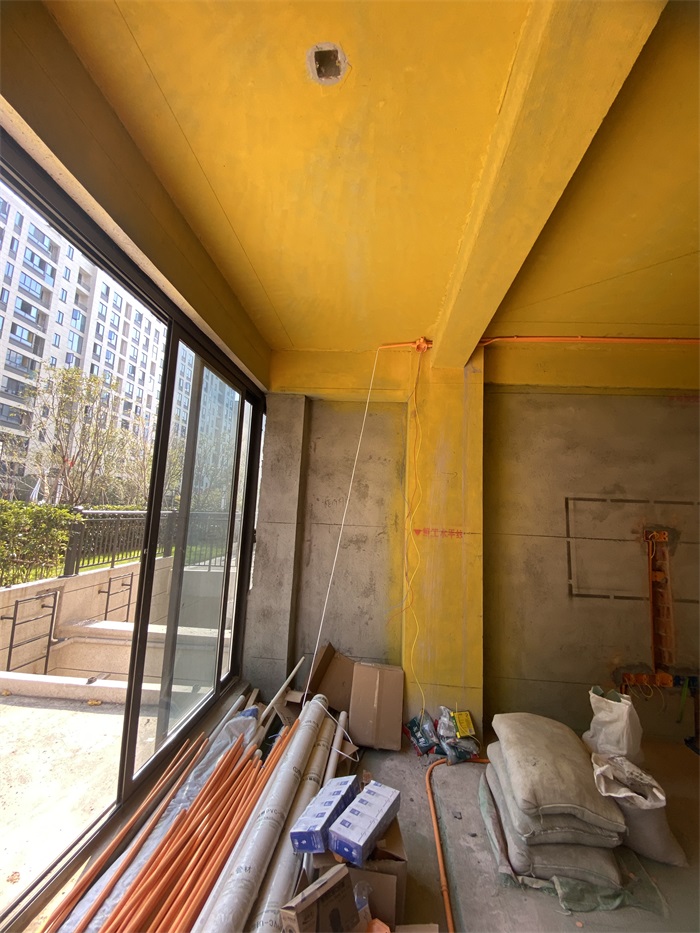

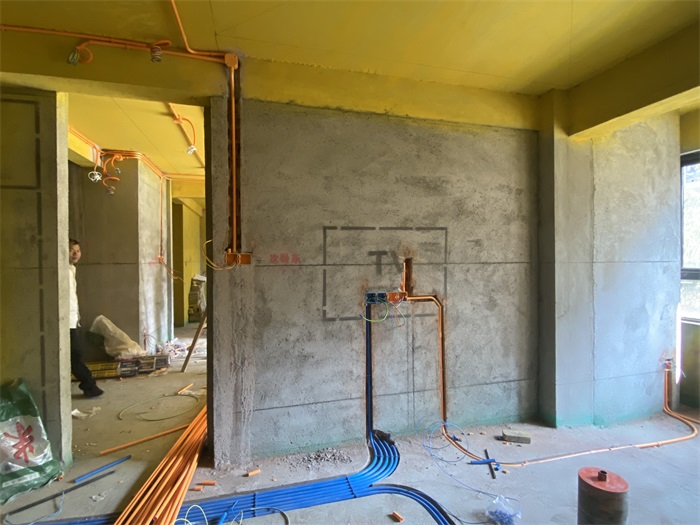

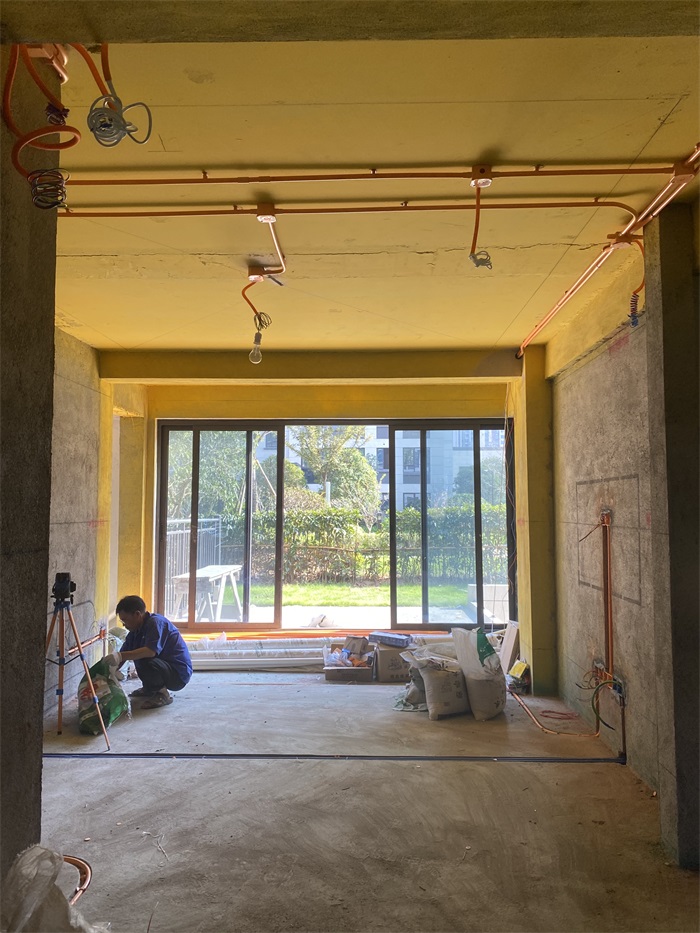

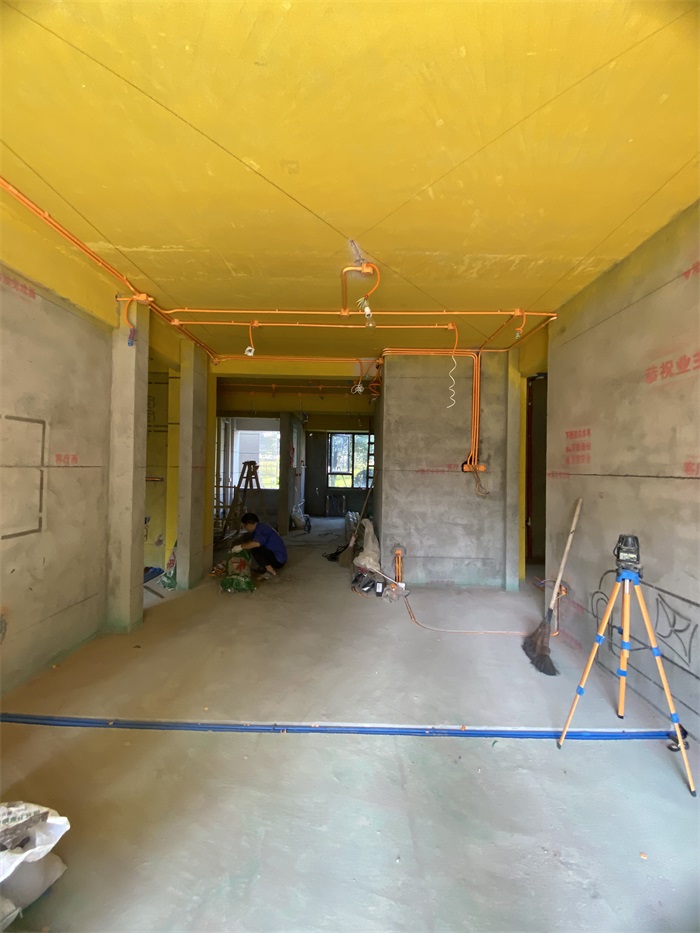

客厅墙面线管，布置横平竖直！

墙面普通插座离地净高30厘米。

强弱电线距离30厘米以上，防止信号干扰！

墙面开关离地净高1.3米。

发表于 2021-10-12 14:01:16

客厅
