[衢州] 阳光水岸9-1-40#99㎡现代轻奢—-当阳光散来，满屋欢喜

[复制链接]
 楼主| 发表于 2021-8-15 16:36:57 | 显示全部楼层

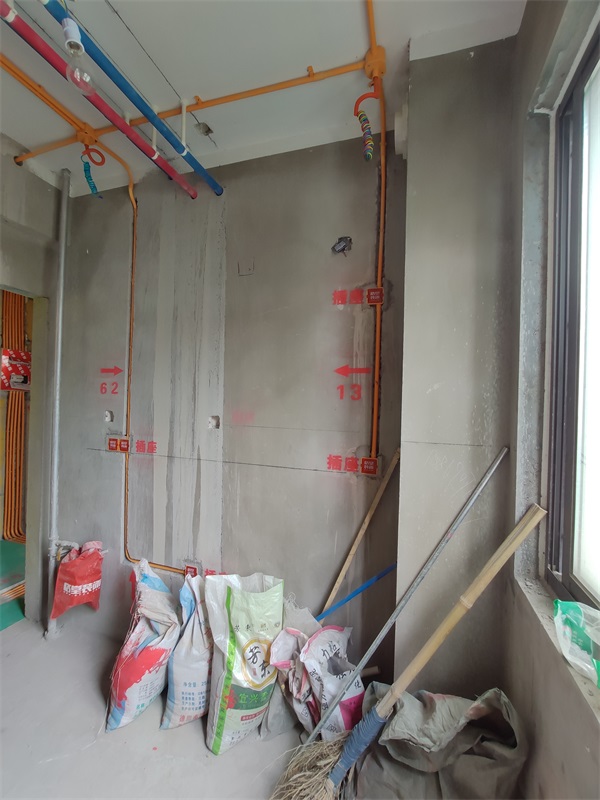

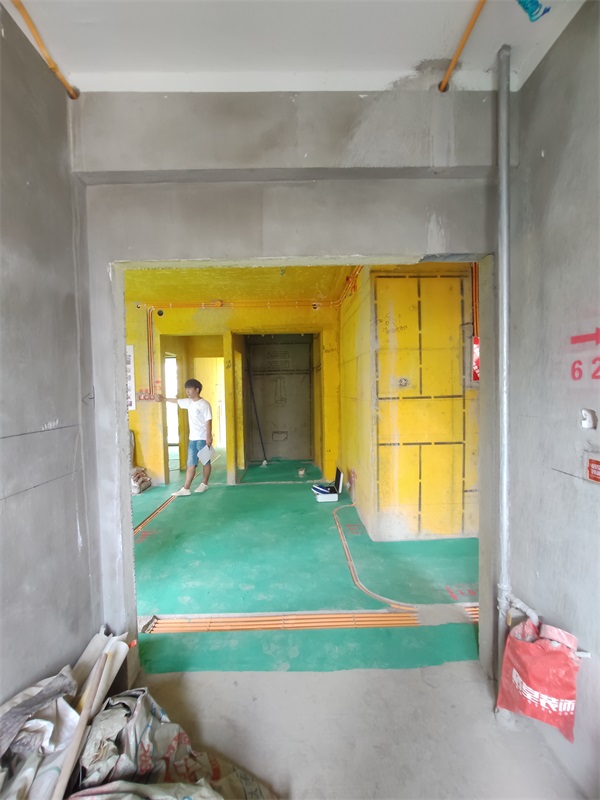

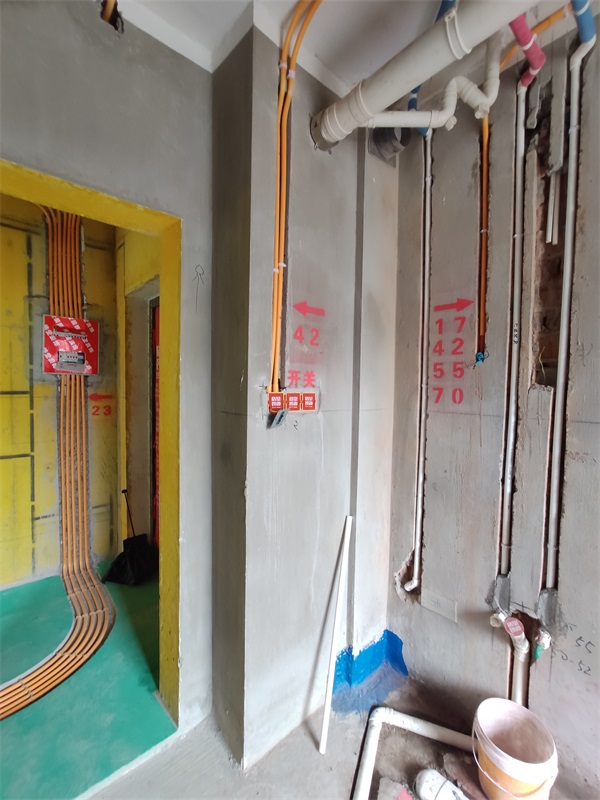

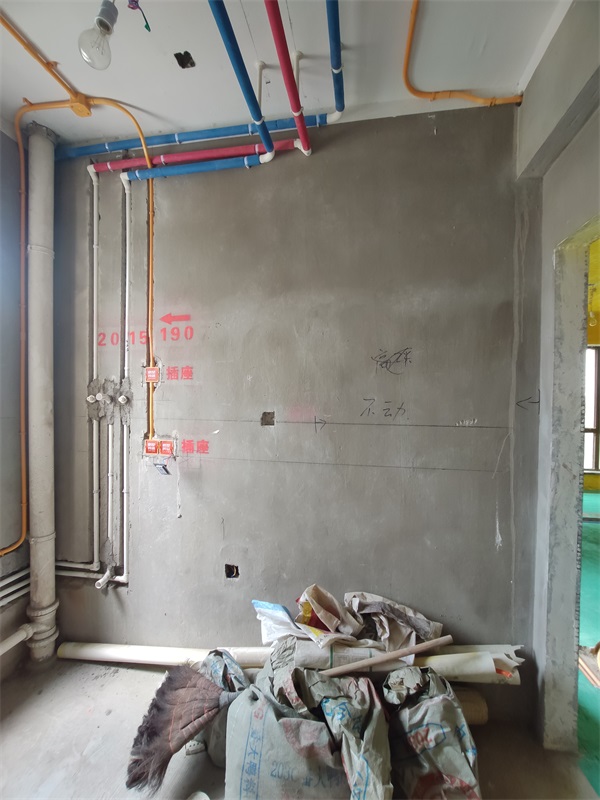

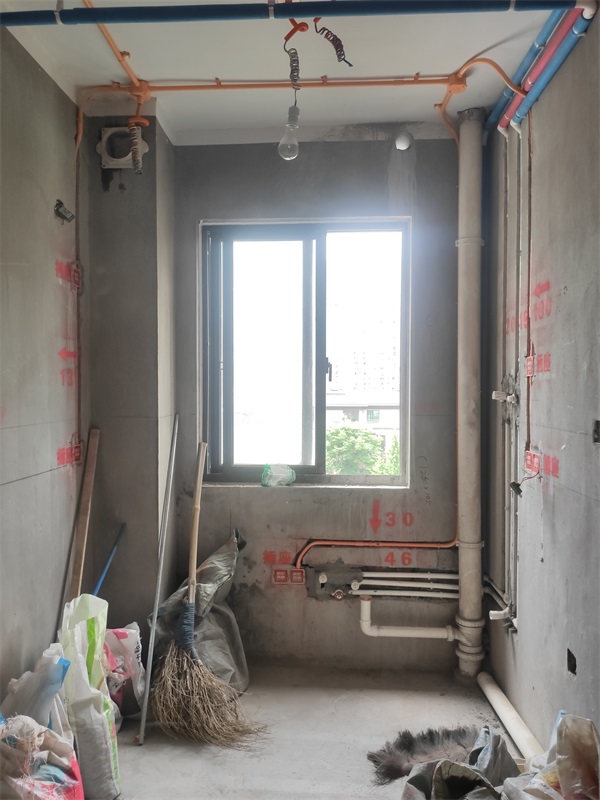

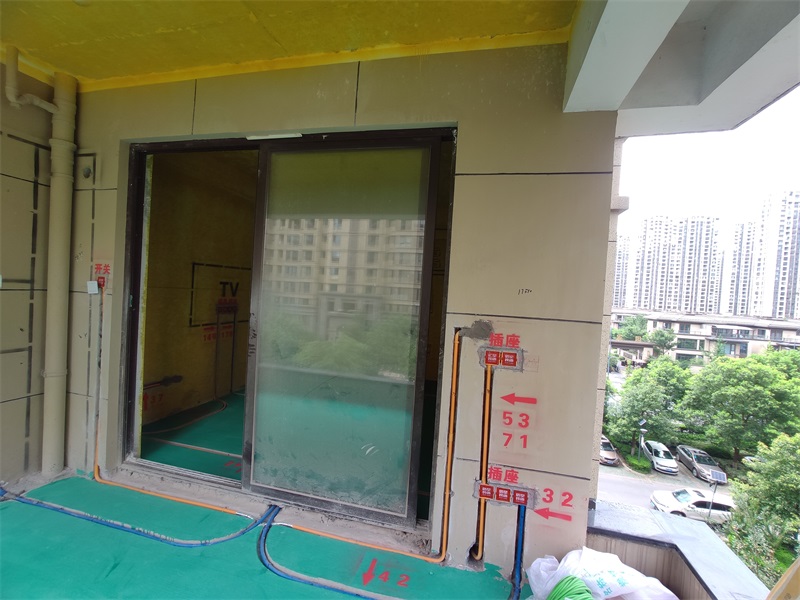

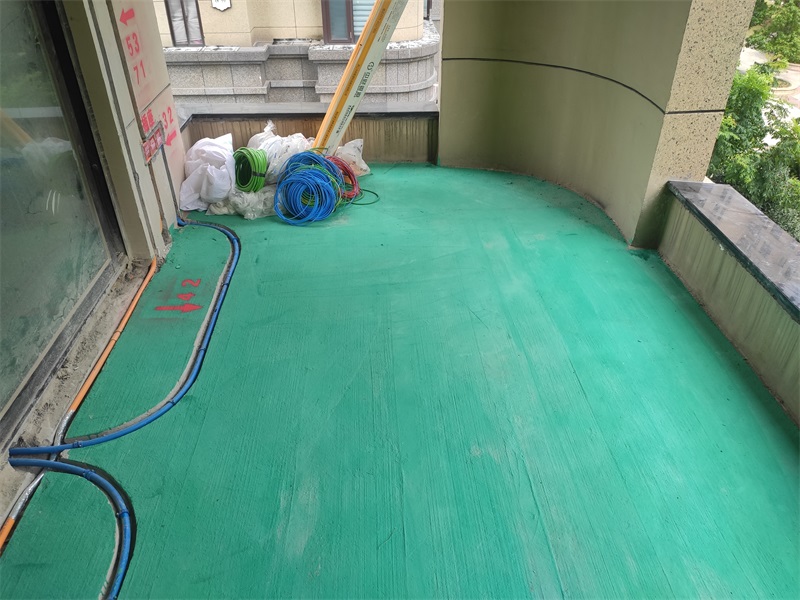

标注间距，方便后期定位维修














回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-15 16:37:52 | 显示全部楼层
每户水管进水部位室内应加进水总阀















回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-15 16:38:39 | 显示全部楼层

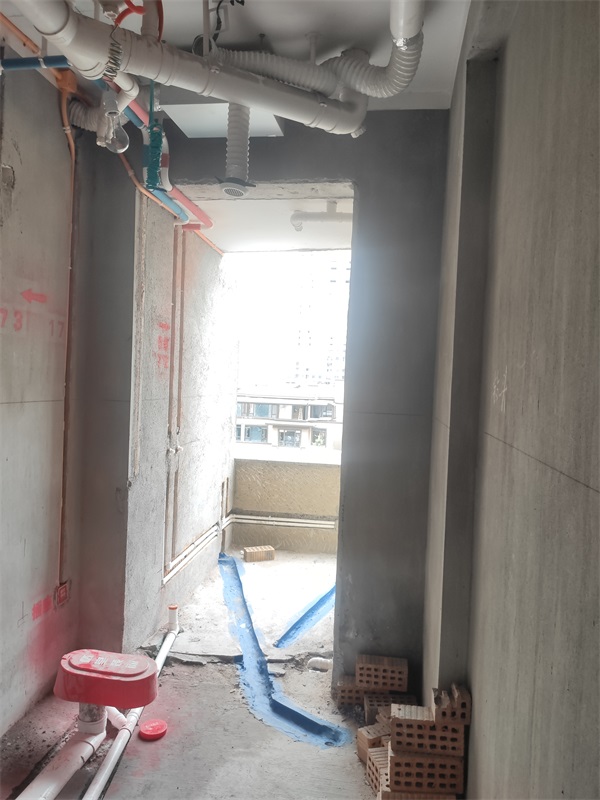

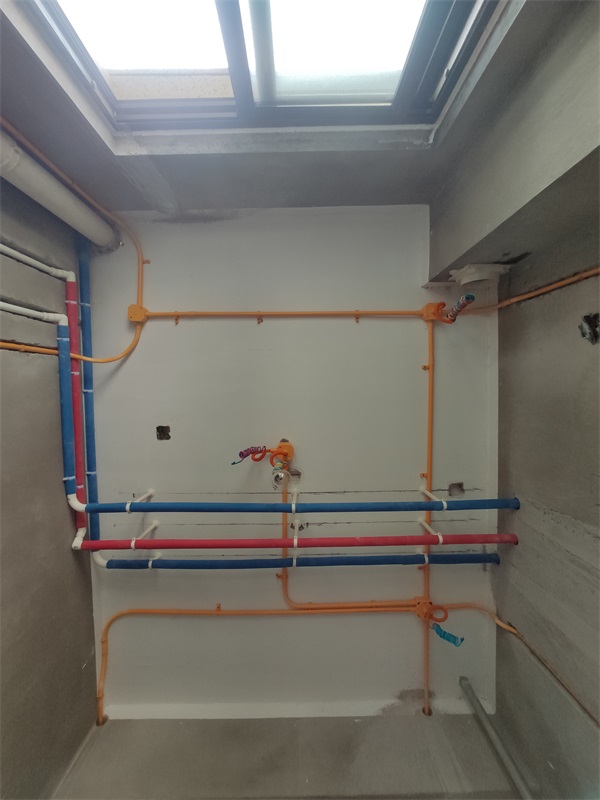

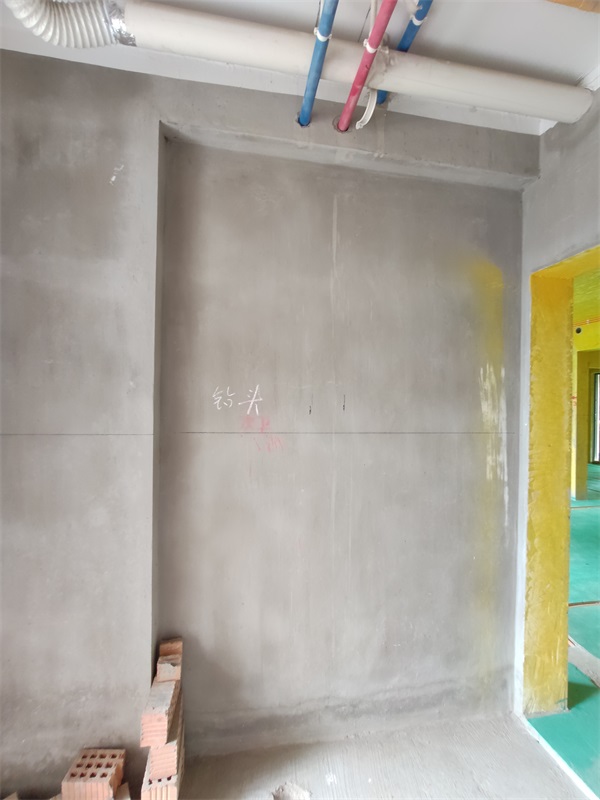

红色保温棉代表热水，蓝色保温棉代表冷水。走墙水管采用下垂式安装














回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-15 16:41:07 | 显示全部楼层

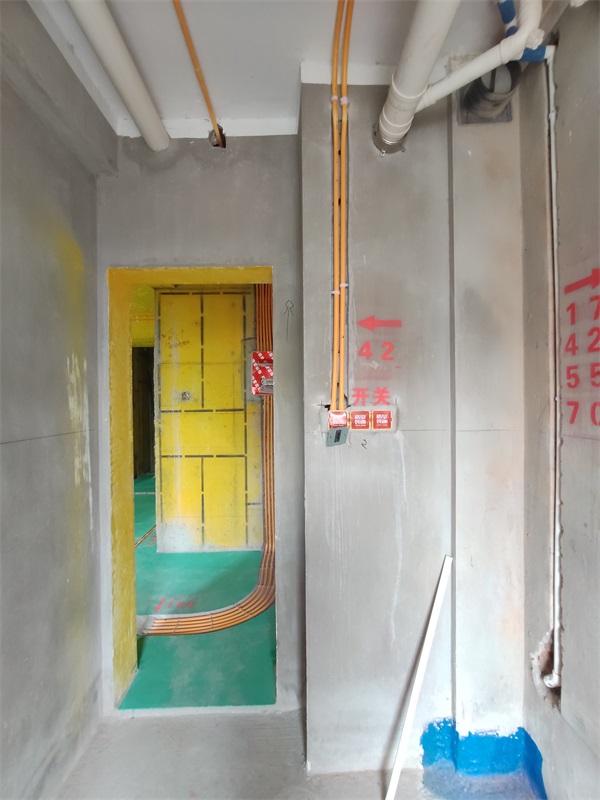

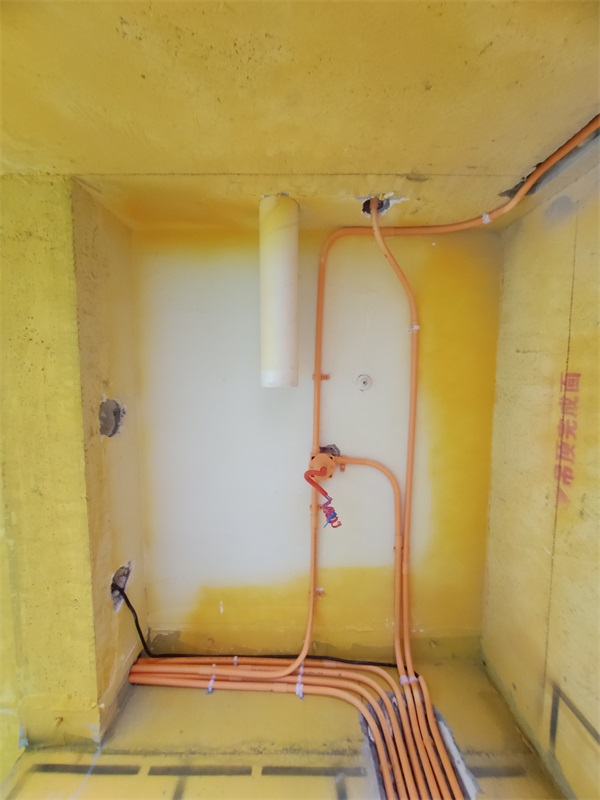

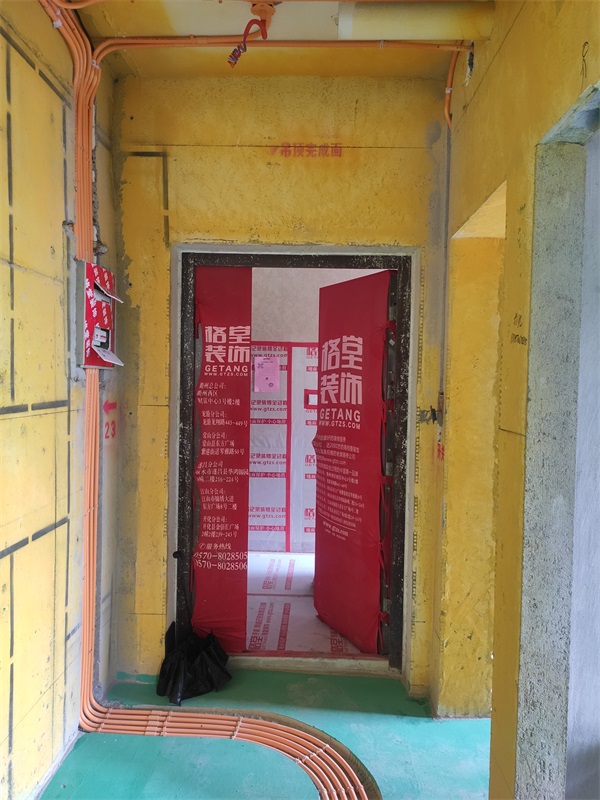

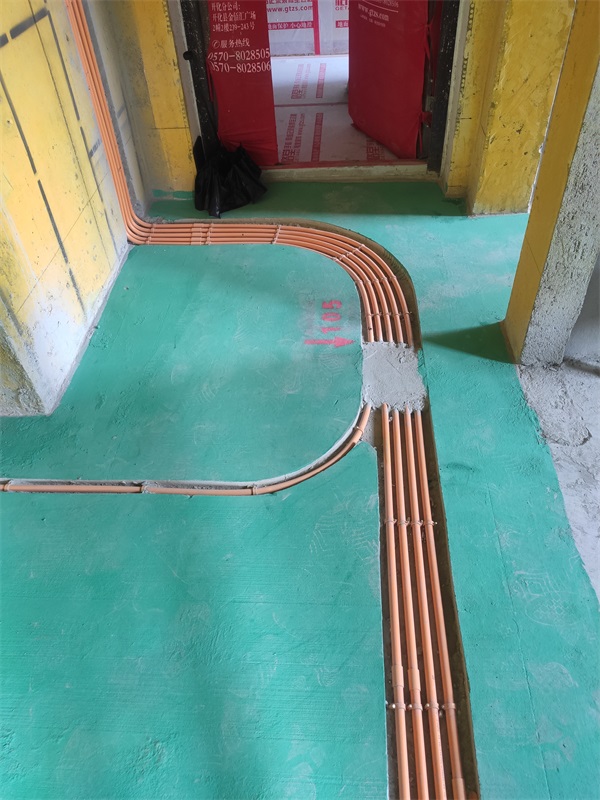

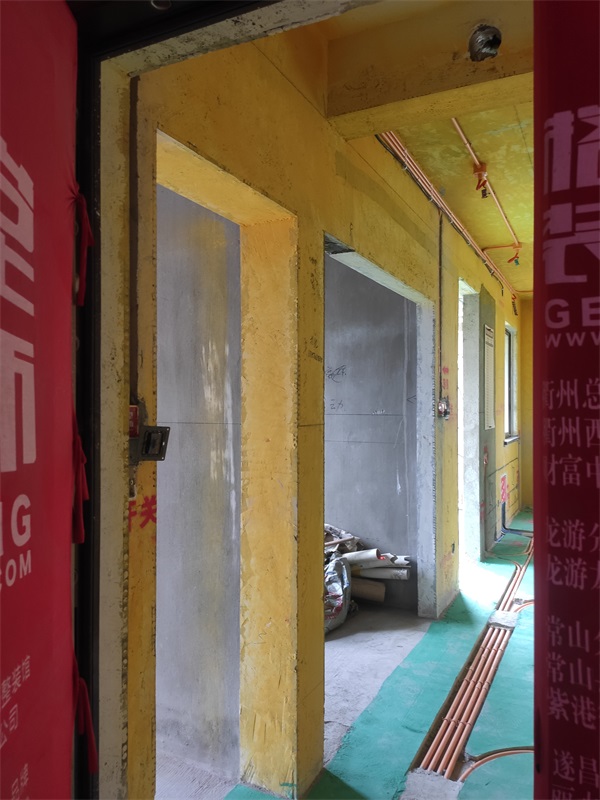

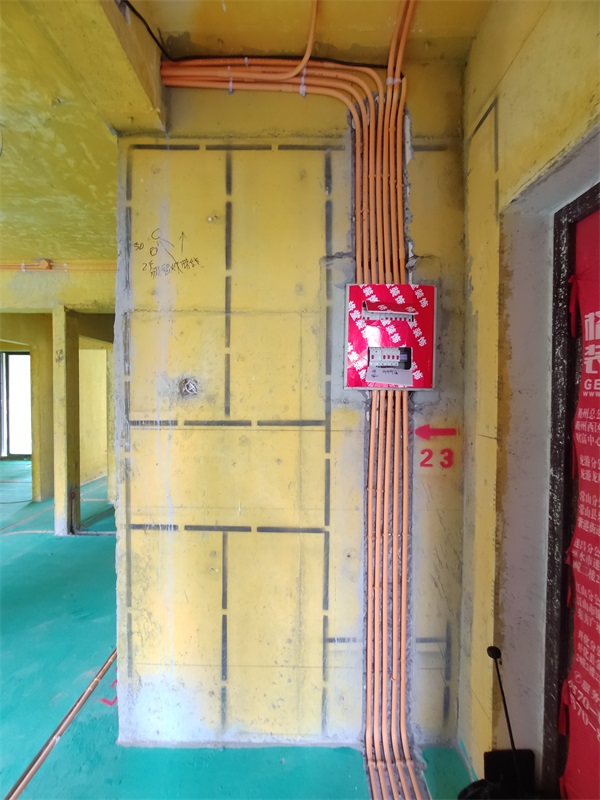

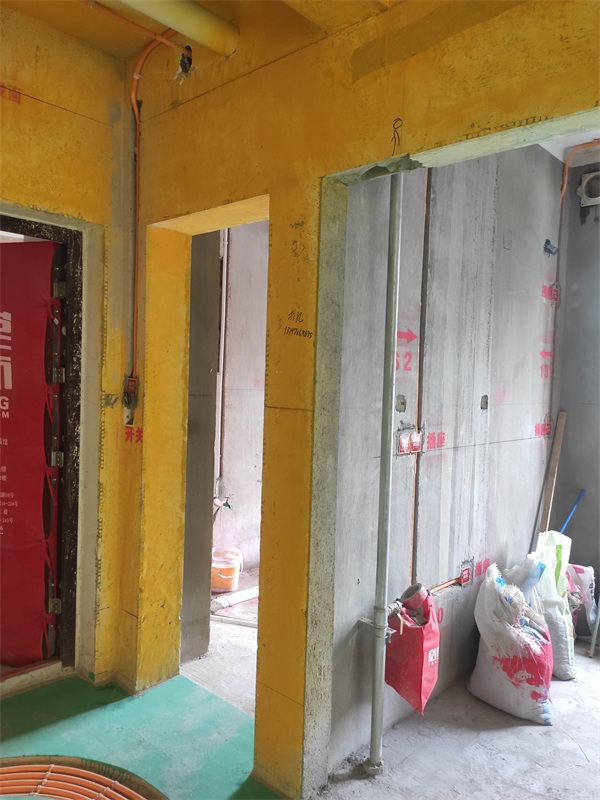

黄色线管代表强电

















回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-15 16:42:11 | 显示全部楼层

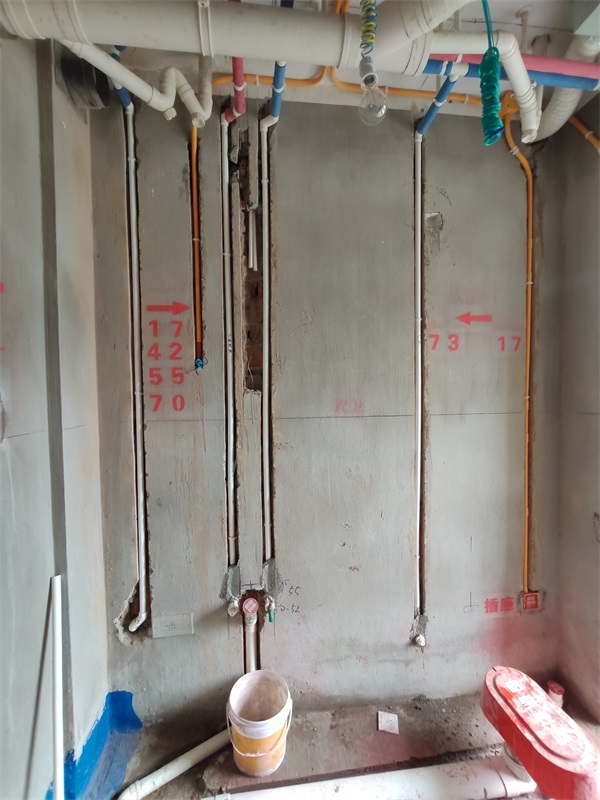

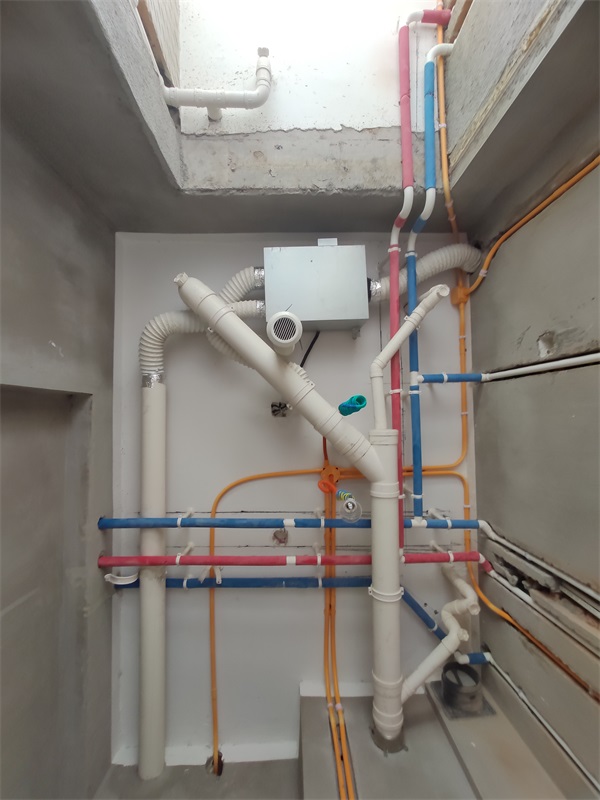

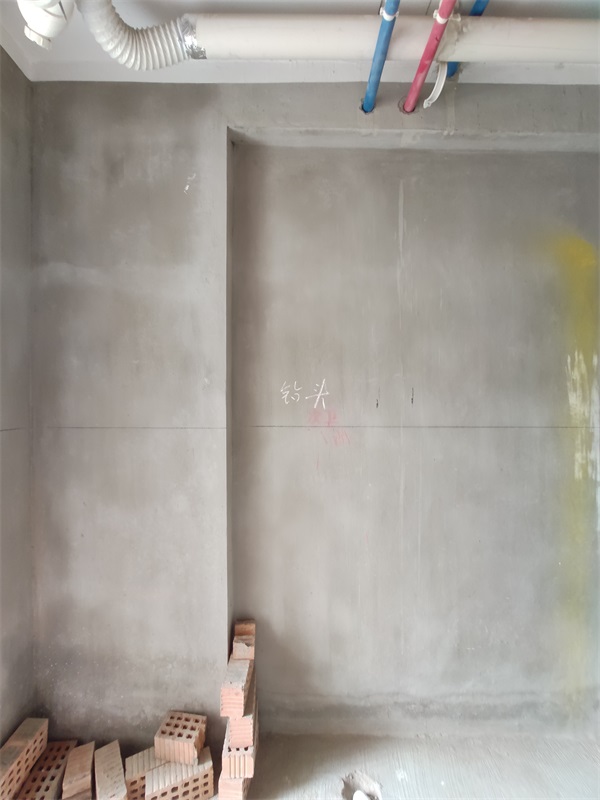

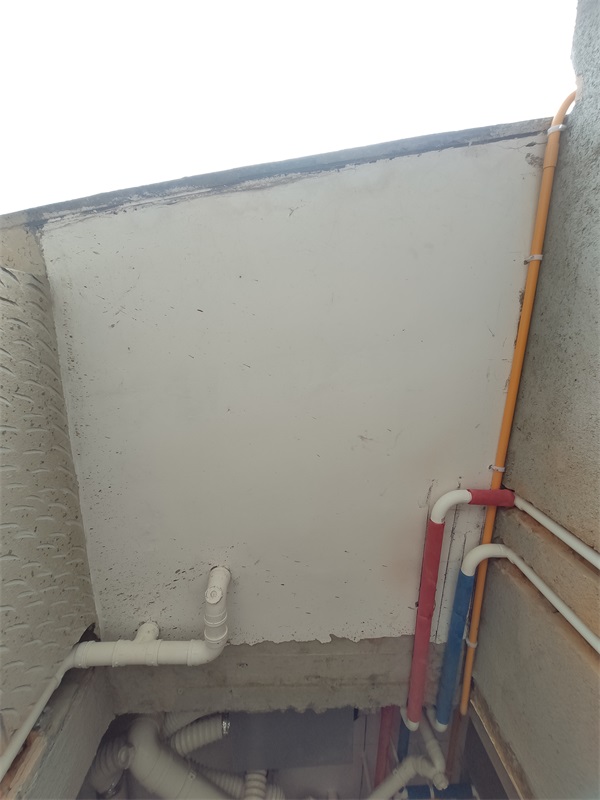

冷热水管布置专业规范，左热右冷














回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-15 16:43:18 | 显示全部楼层

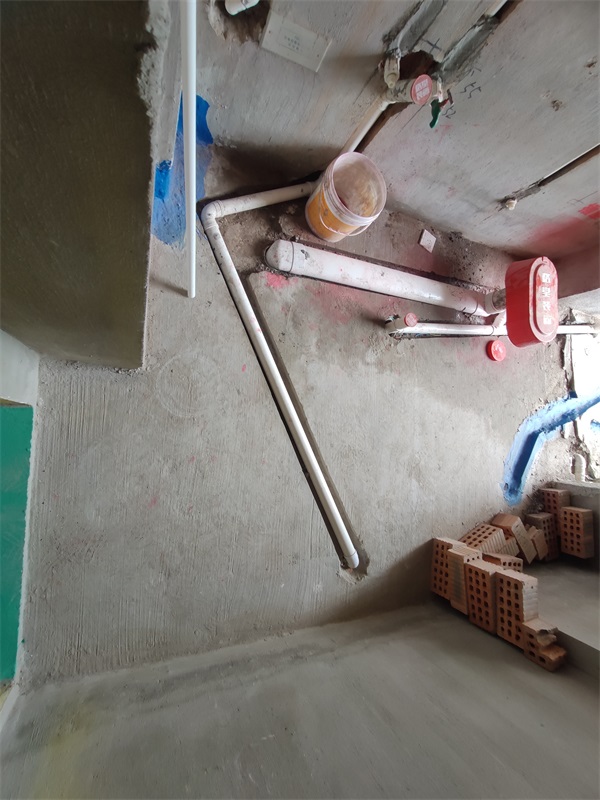

水管吊卡间距小于80cm，转角15CM处增加吊卡增加水管稳定性














回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-15 16:46:33 | 显示全部楼层














水管弯头外露不需要包保温棉



回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-15 16:47:24 | 显示全部楼层

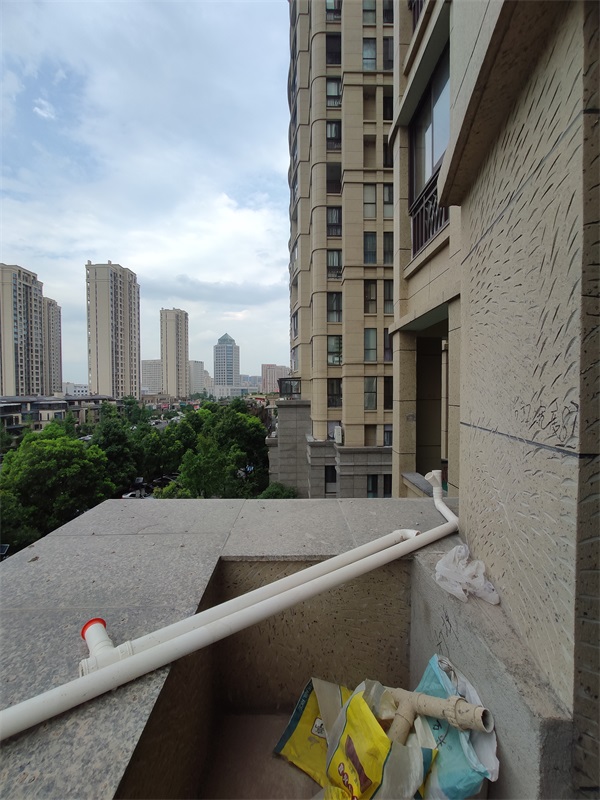

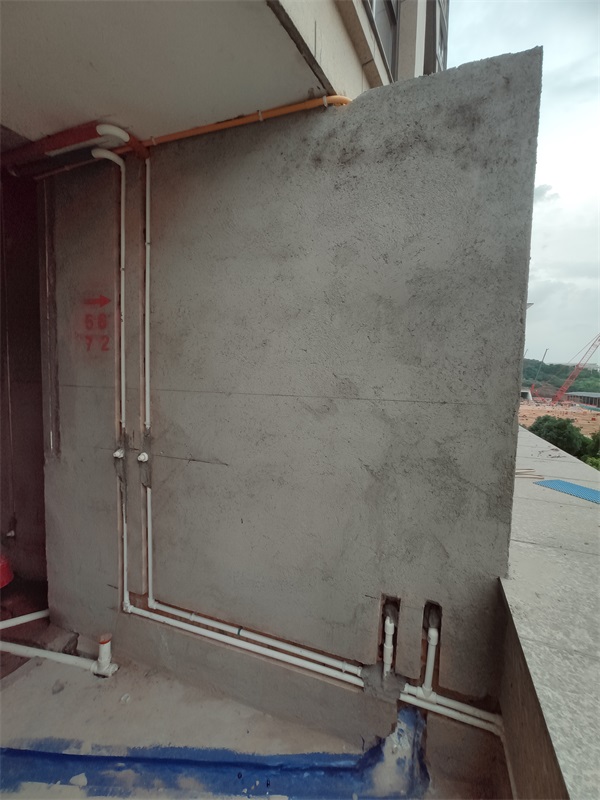

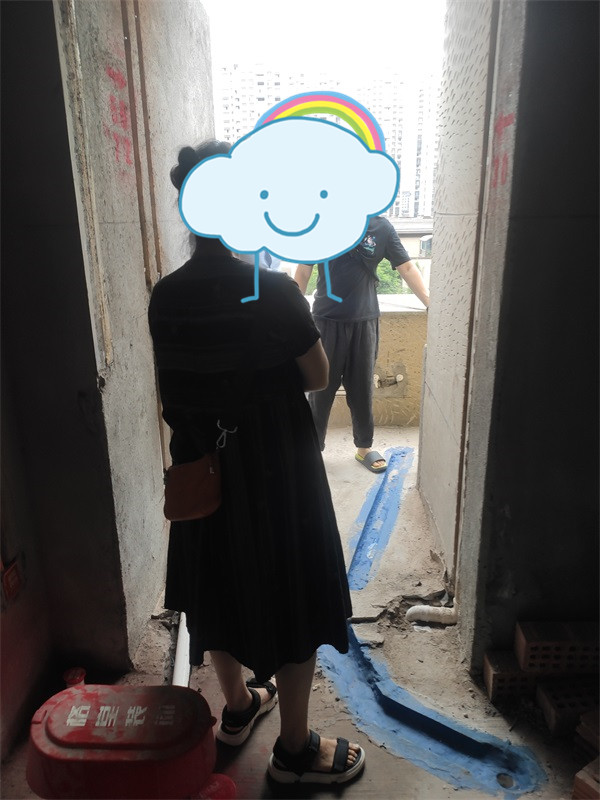

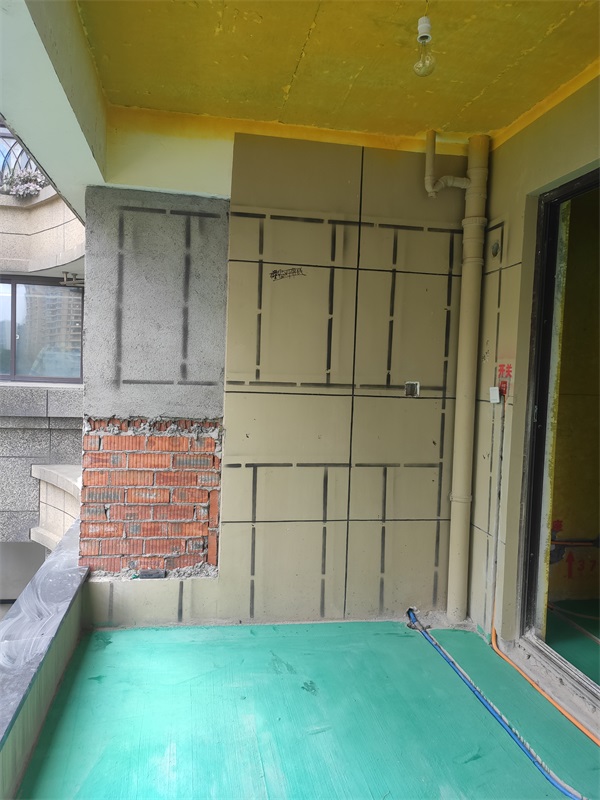

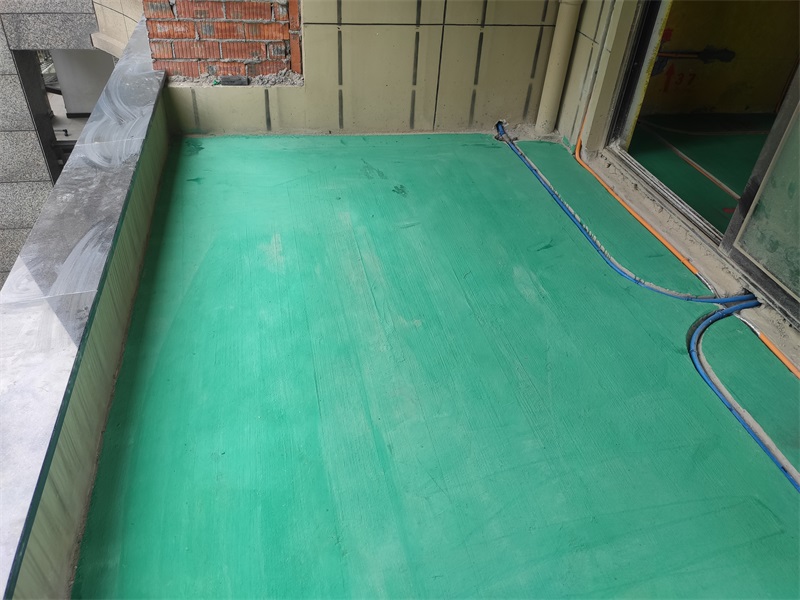

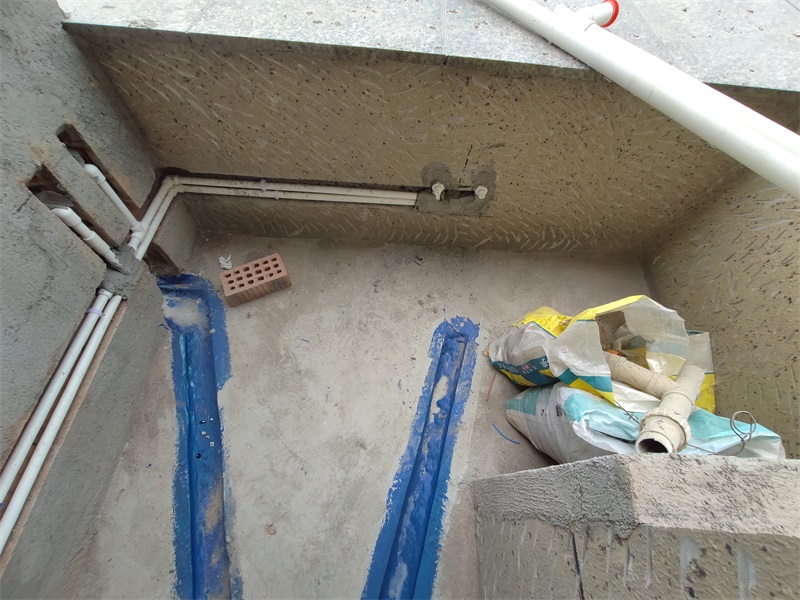

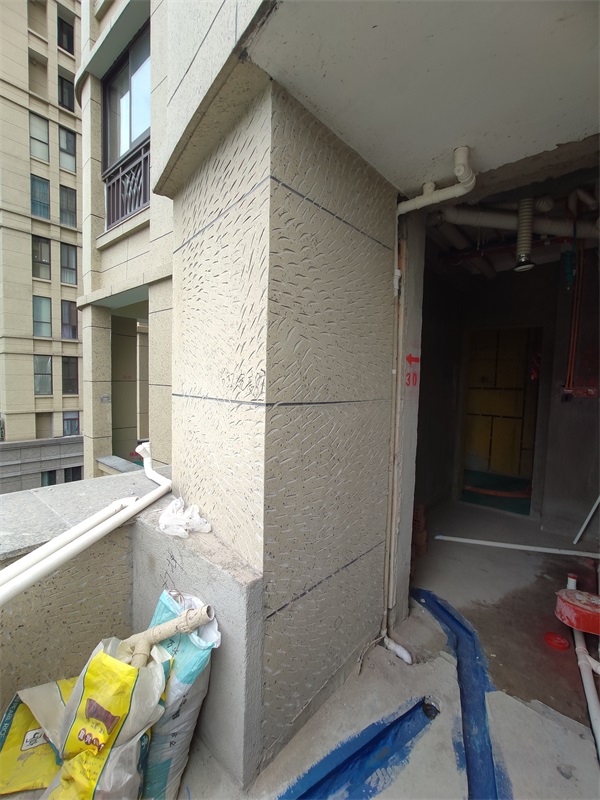

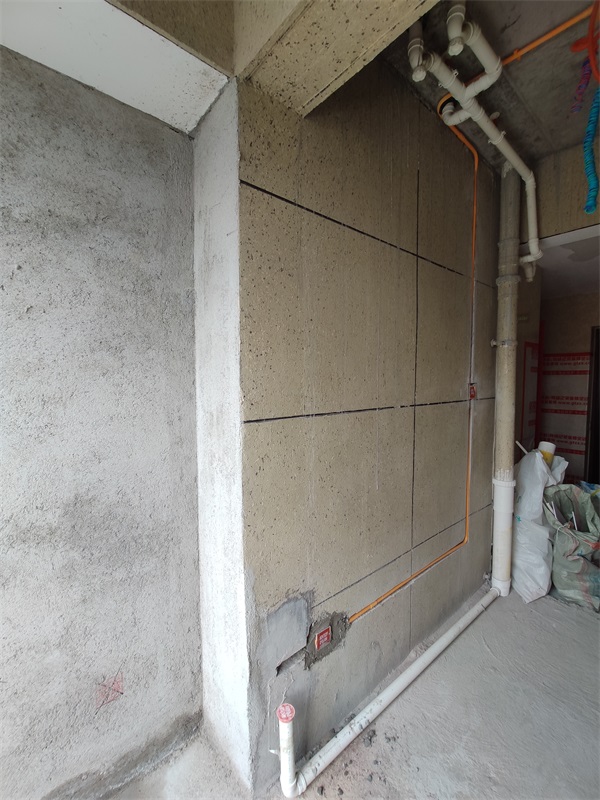

洗衣阳台













回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-15 16:48:08 | 显示全部楼层

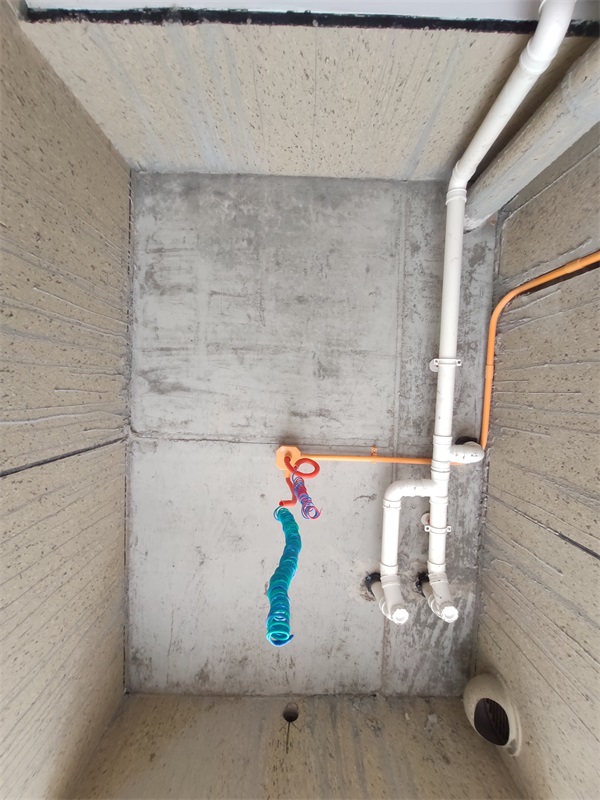

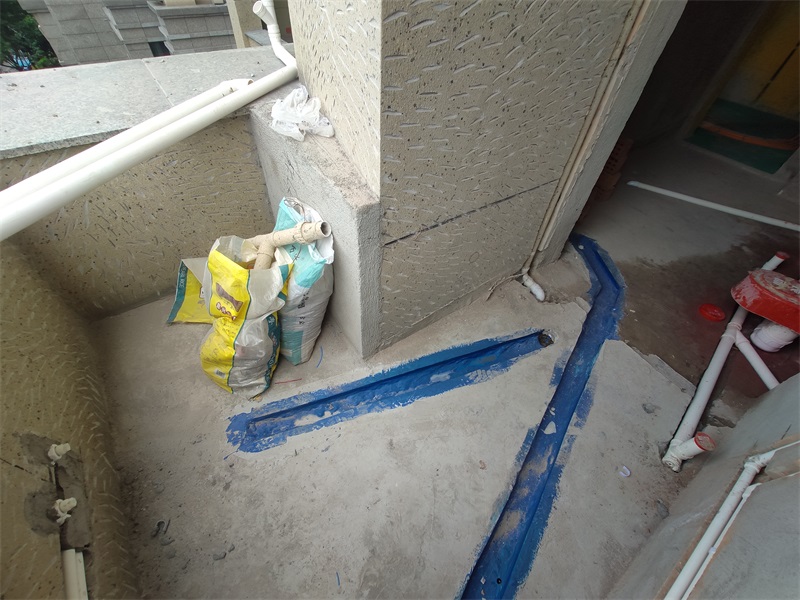

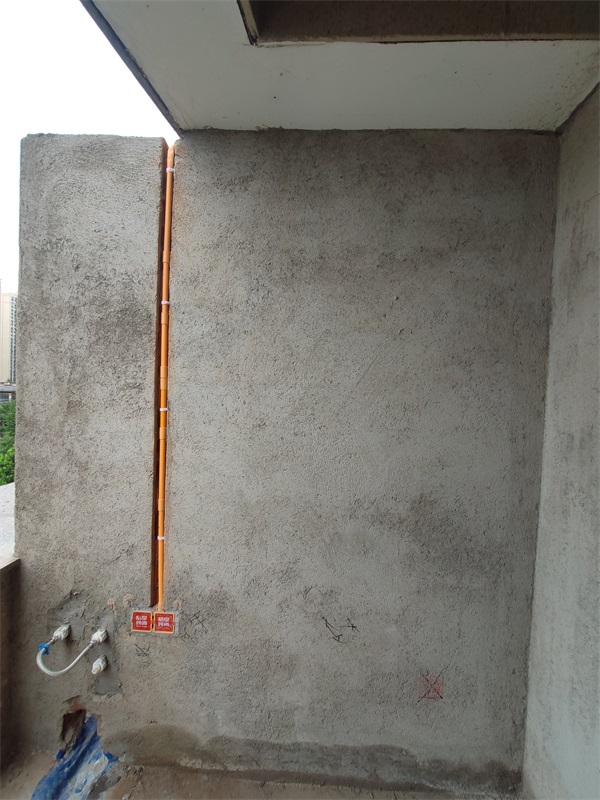

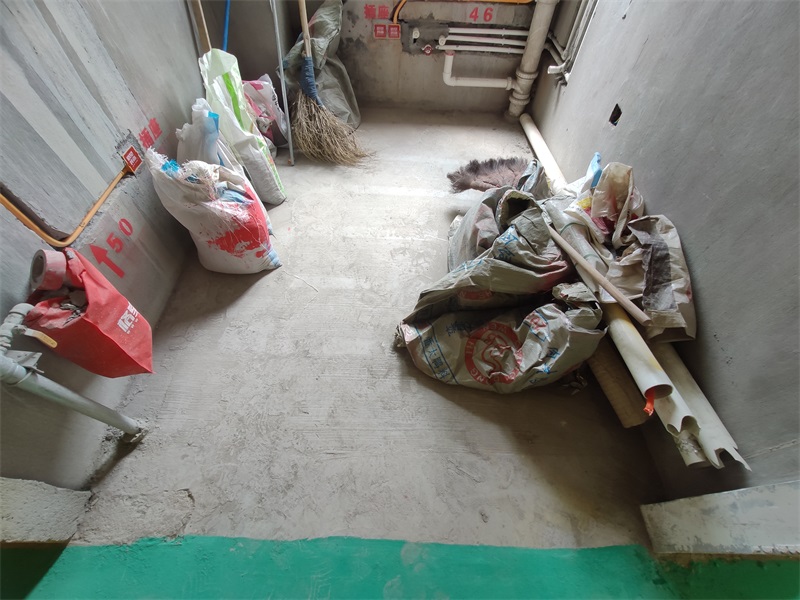

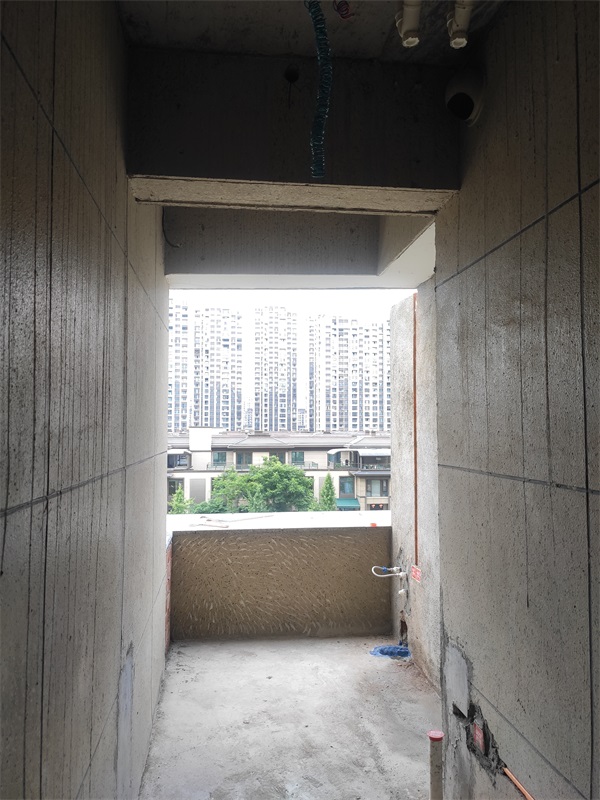

洗衣阳台













回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-15 16:48:46 | 显示全部楼层

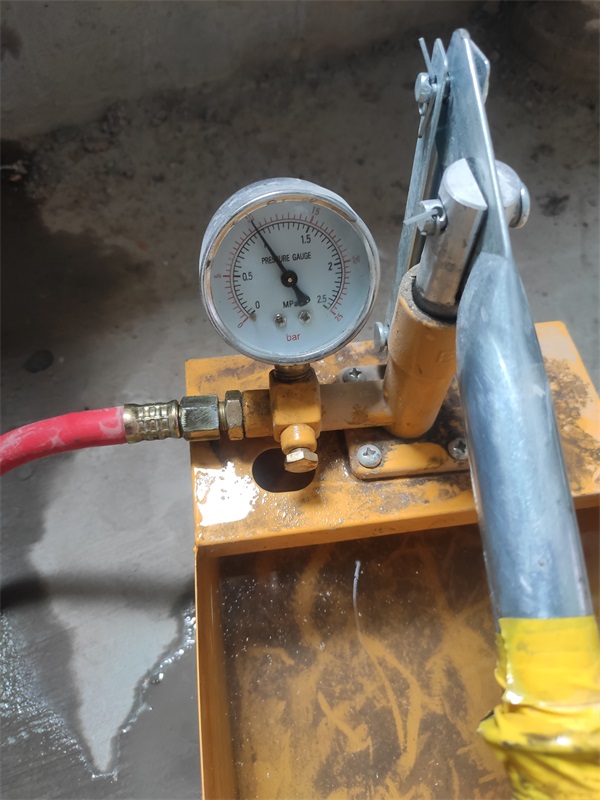

水压已经打上，一兆帕（10公斤），半小时压力测试





回复 支持 反对

使用道具 举报
