[衢州] 阳光水岸9-1-40#99㎡现代轻奢—-当阳光散来，满屋欢喜

[复制链接]
 楼主| 发表于 2021-8-15 16:18:04 | 显示全部楼层

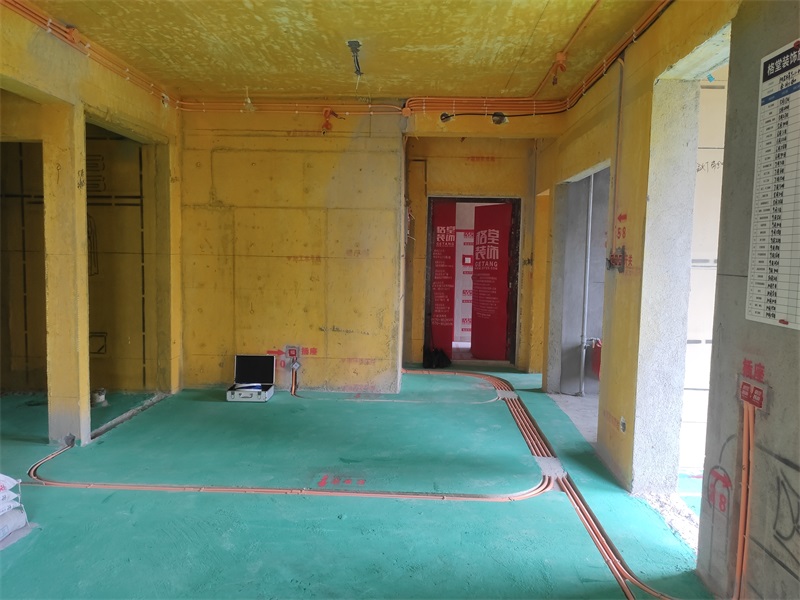

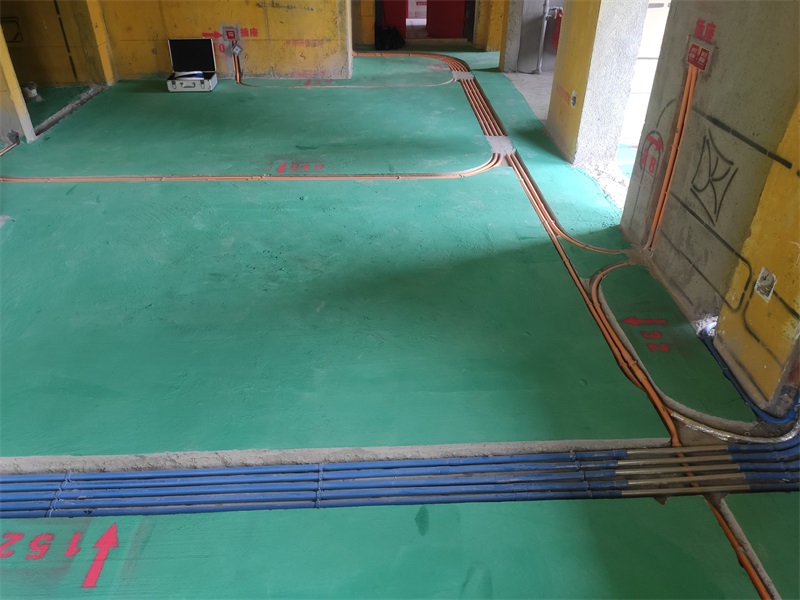

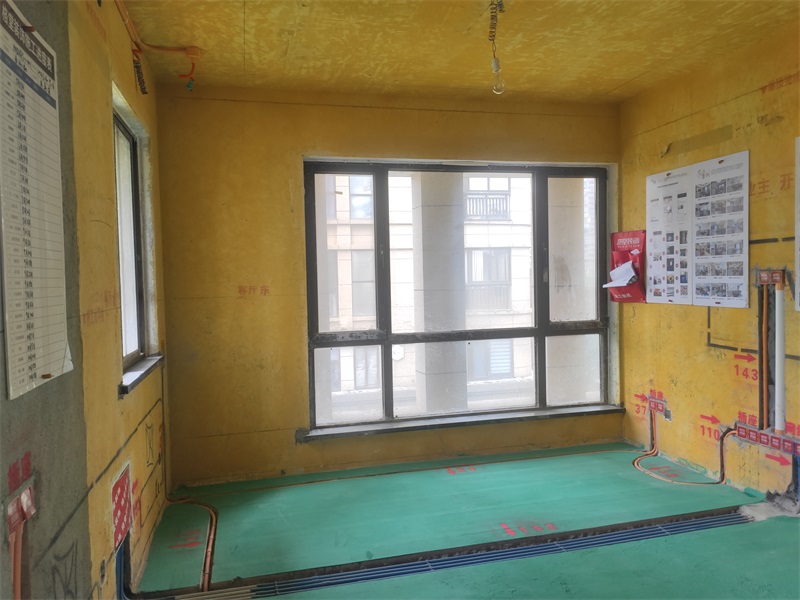

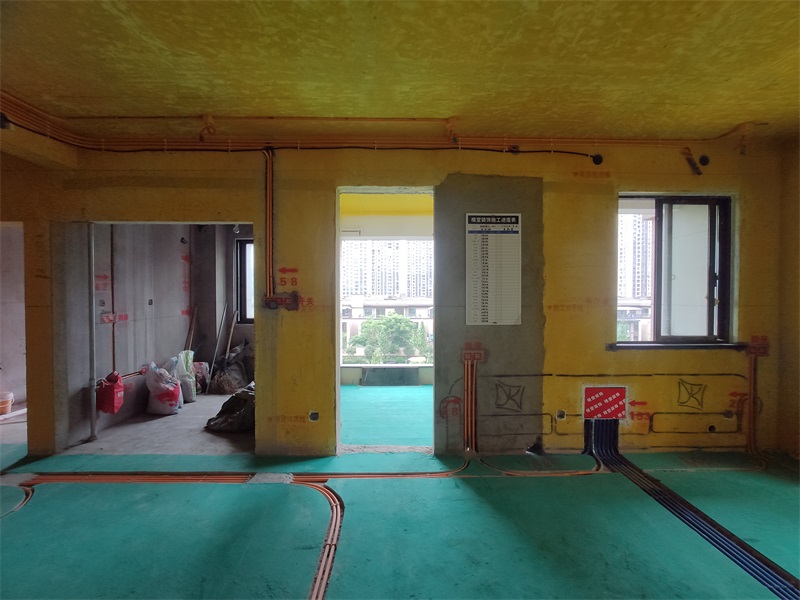

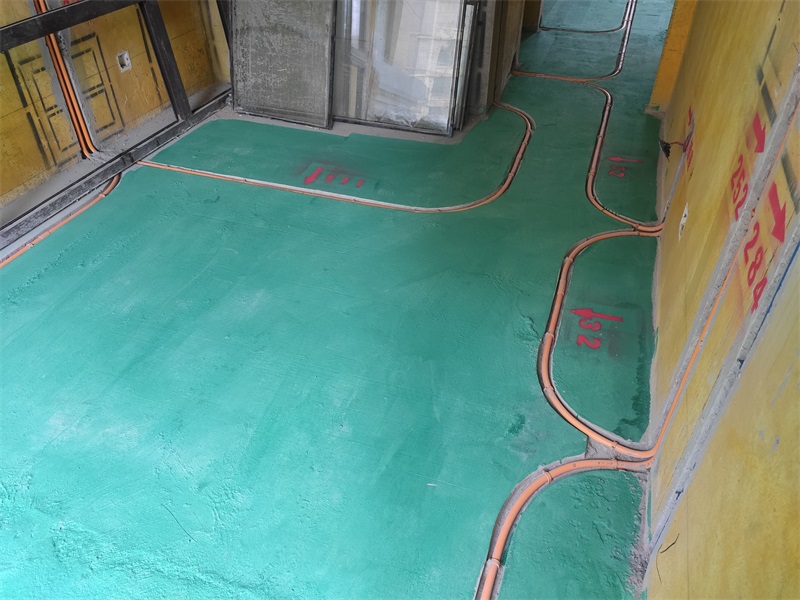

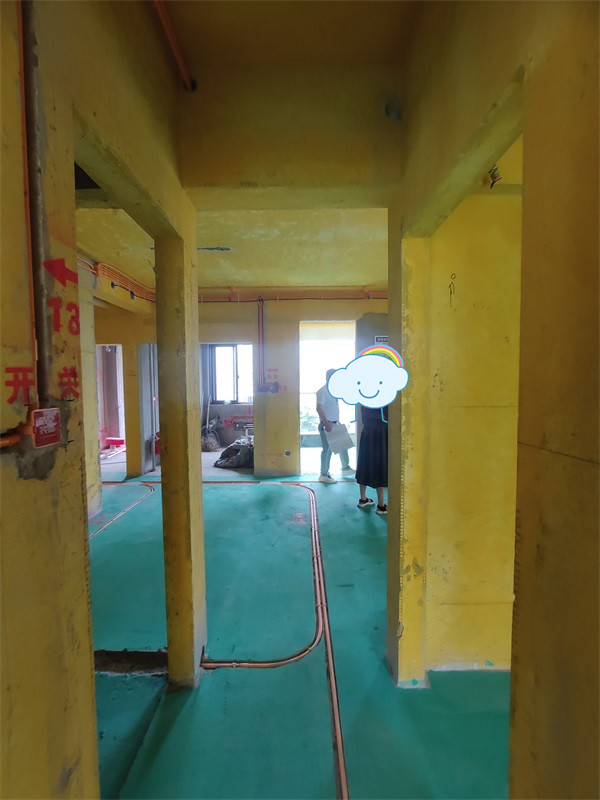

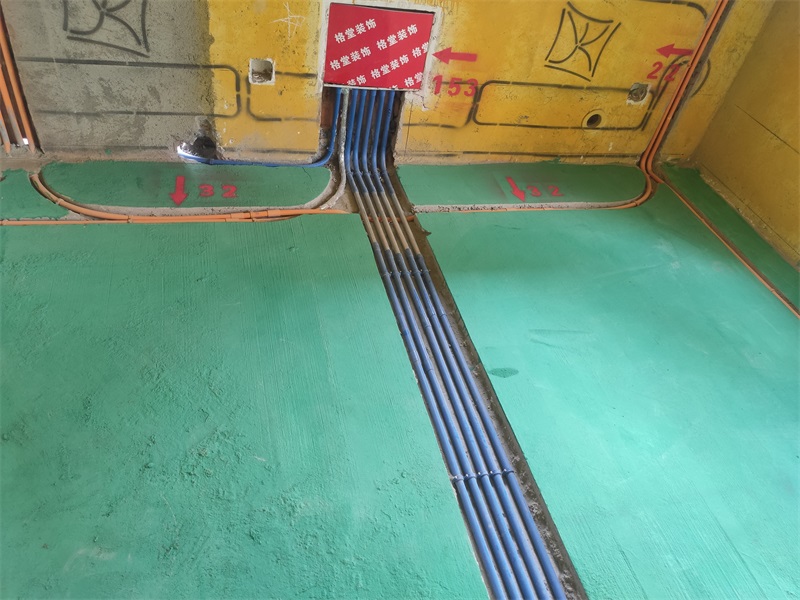

黄色线管代表强电，蓝色线管代表弱电













回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-15 16:24:29 | 显示全部楼层

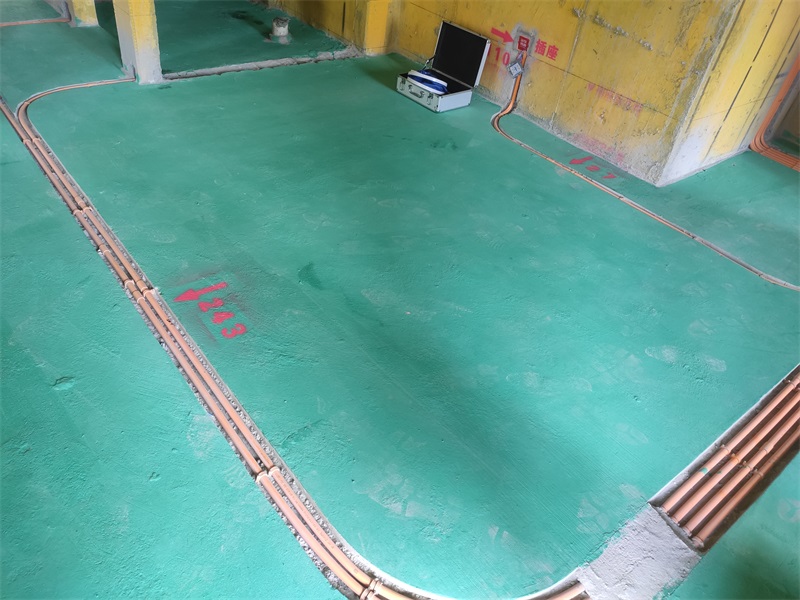

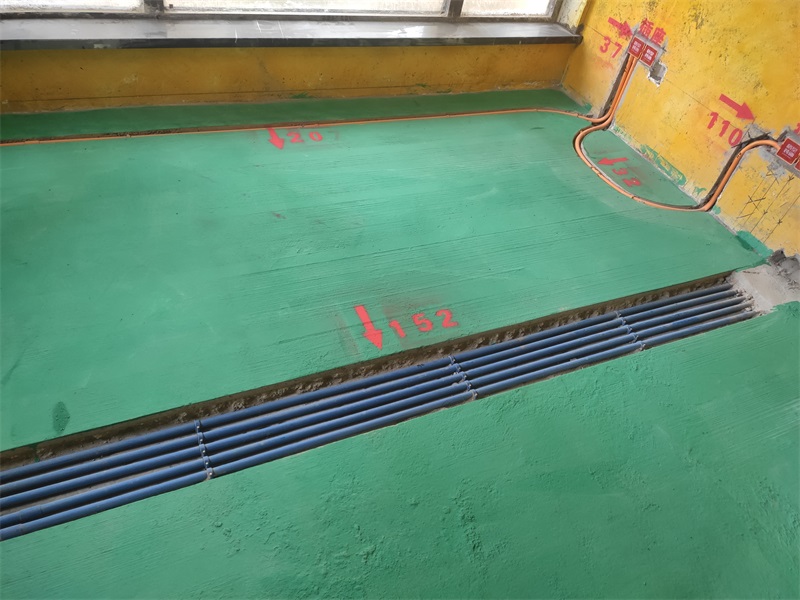

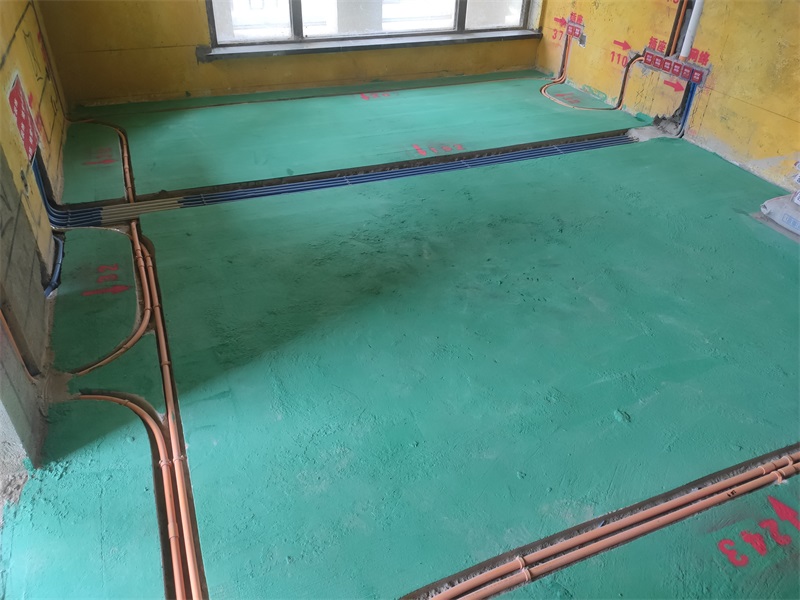

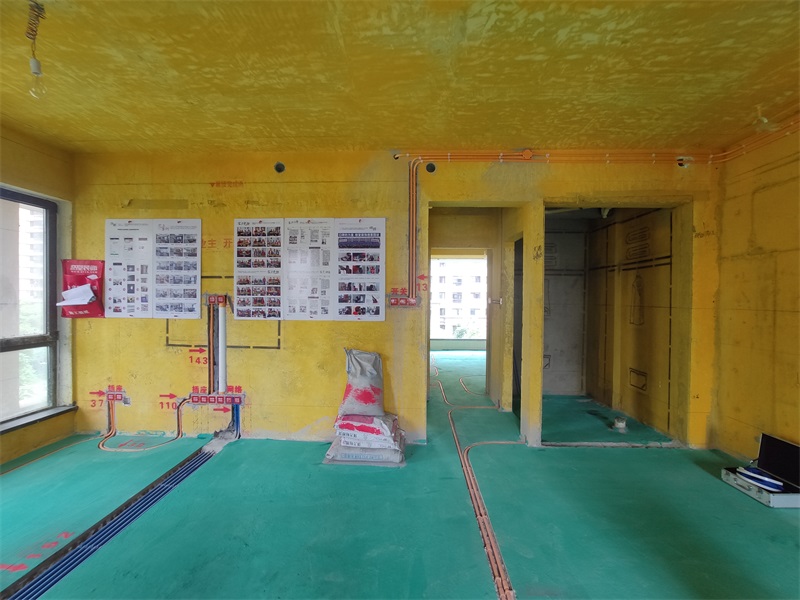

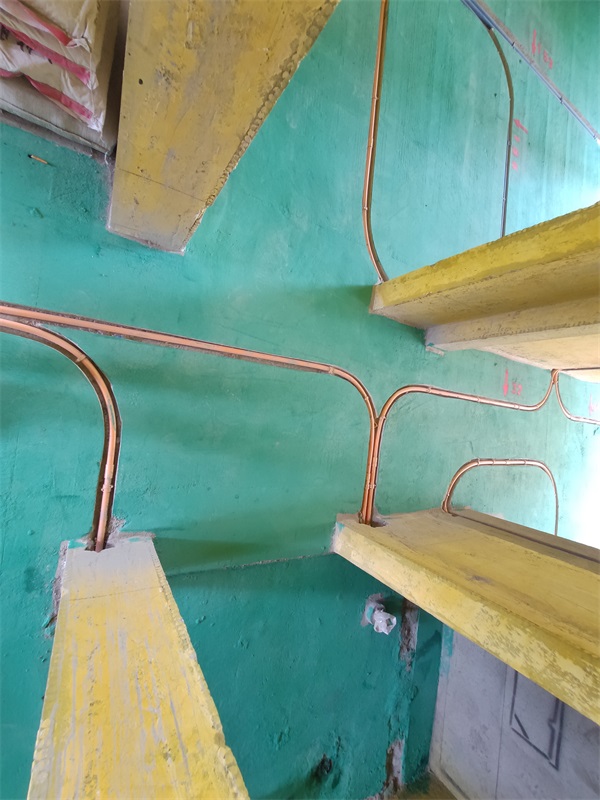

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀













回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-15 16:25:16 | 显示全部楼层

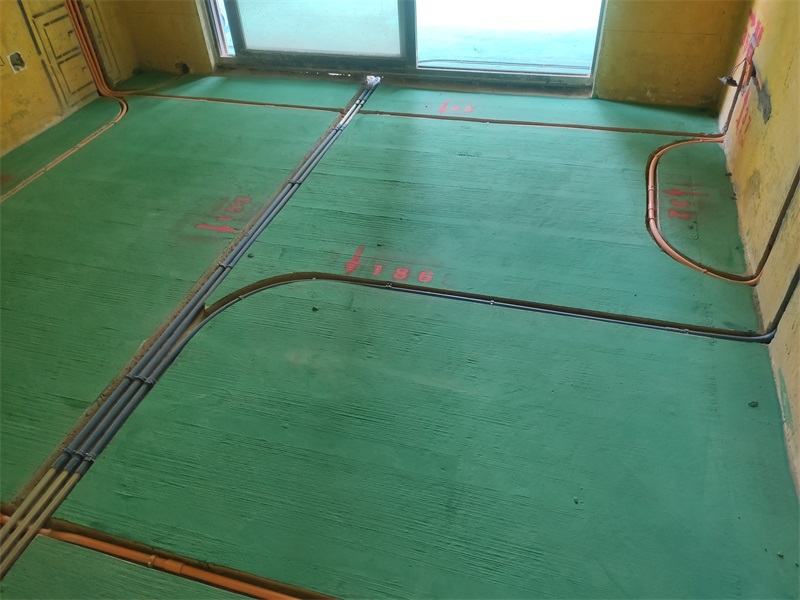

强弱电布管相距30cm以上











回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-15 16:25:59 | 显示全部楼层

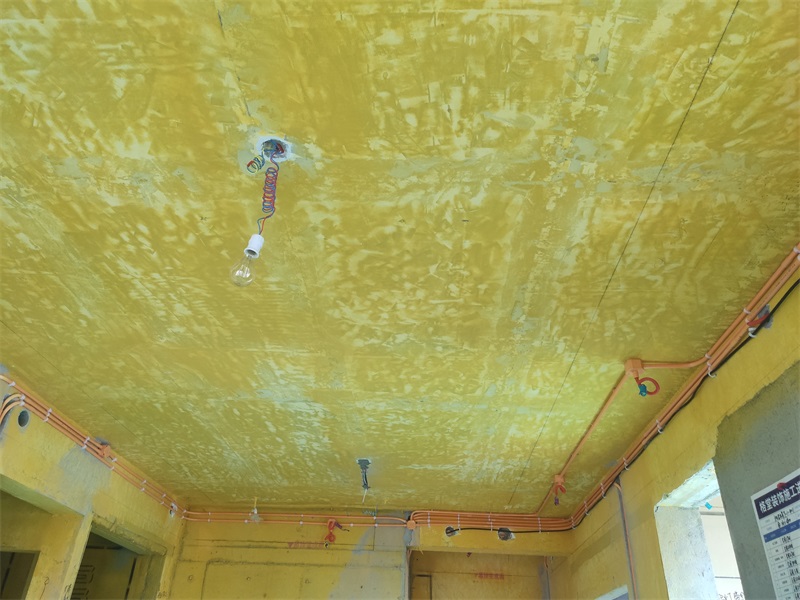

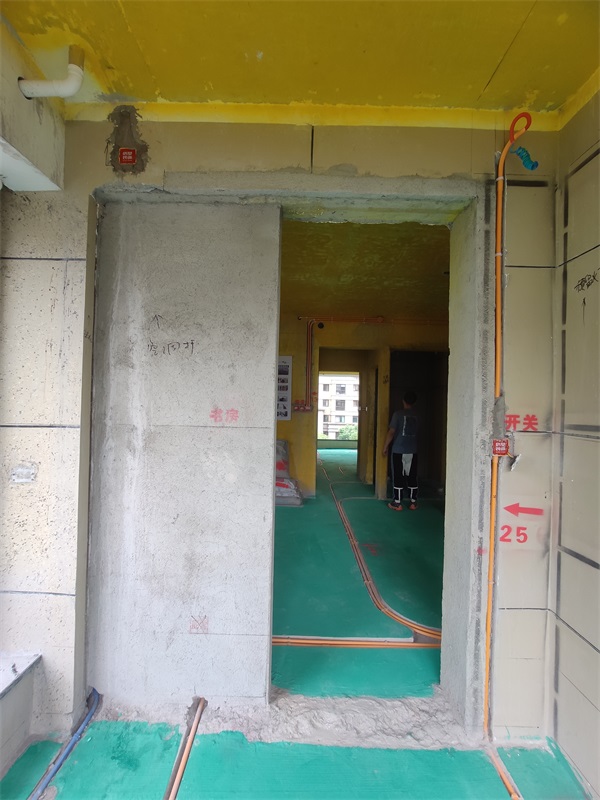

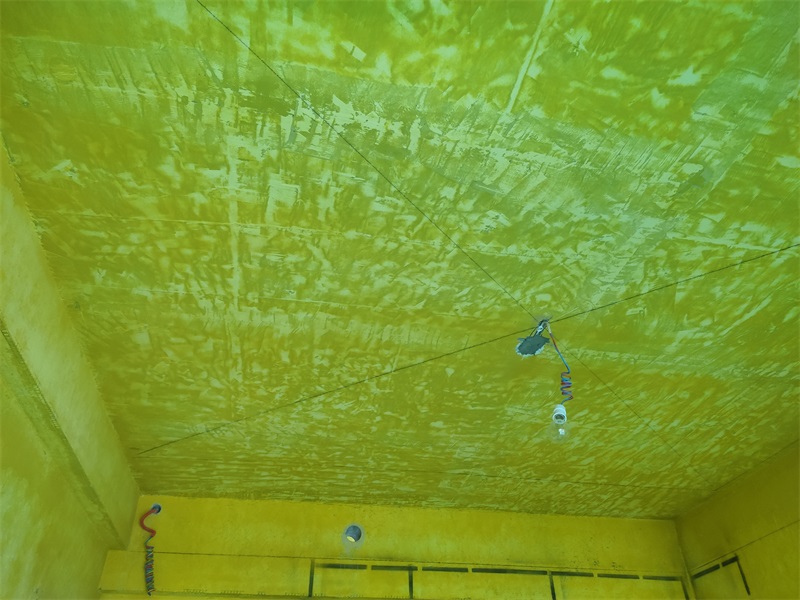

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定














回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-15 16:28:54 | 显示全部楼层

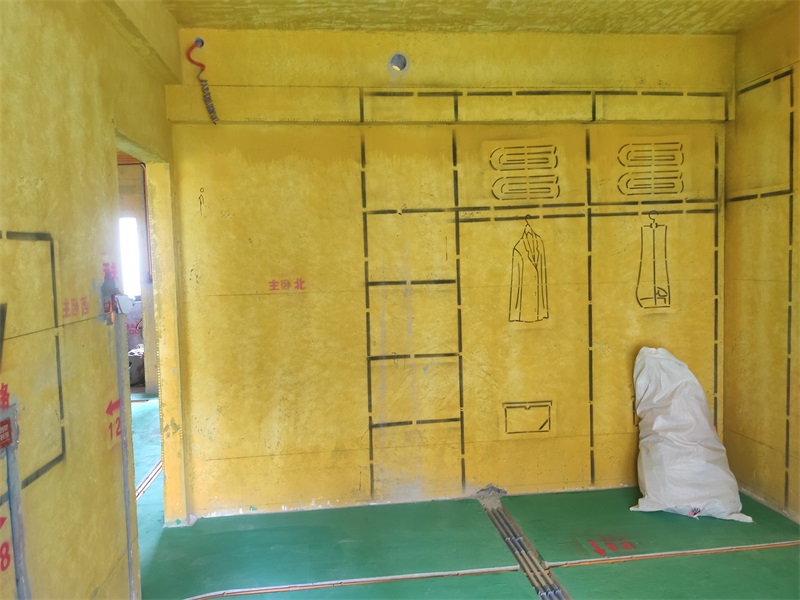

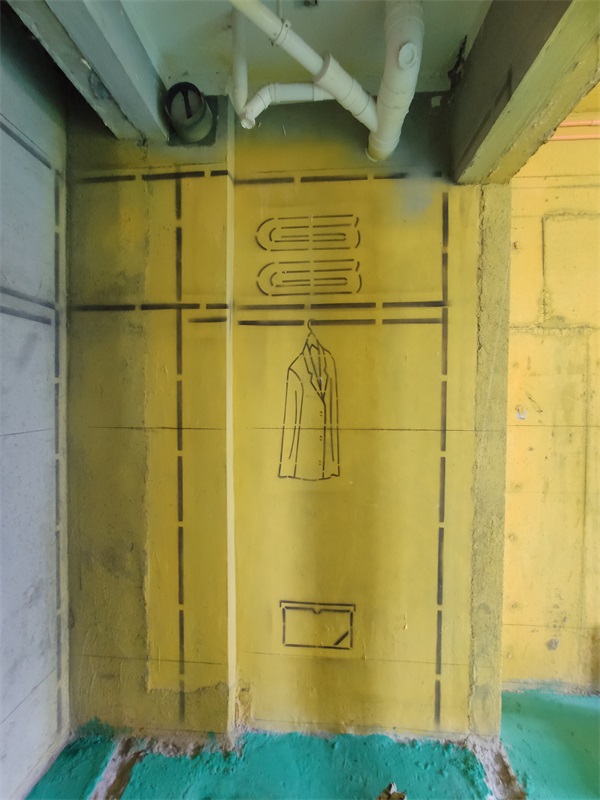

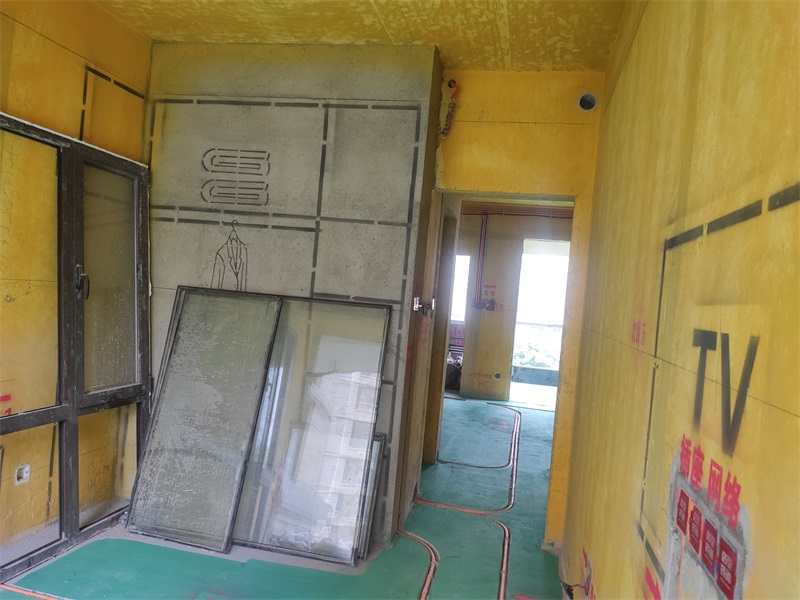

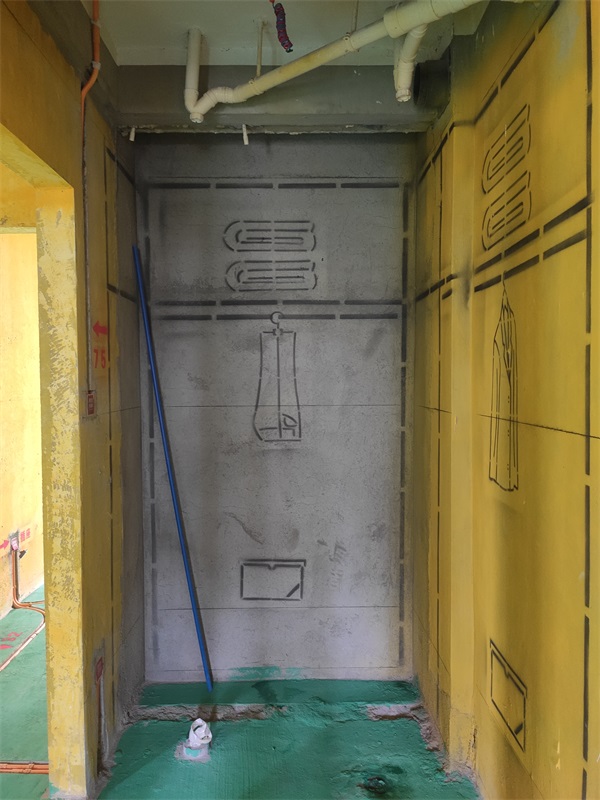

衣帽间











回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-15 16:29:35 | 显示全部楼层

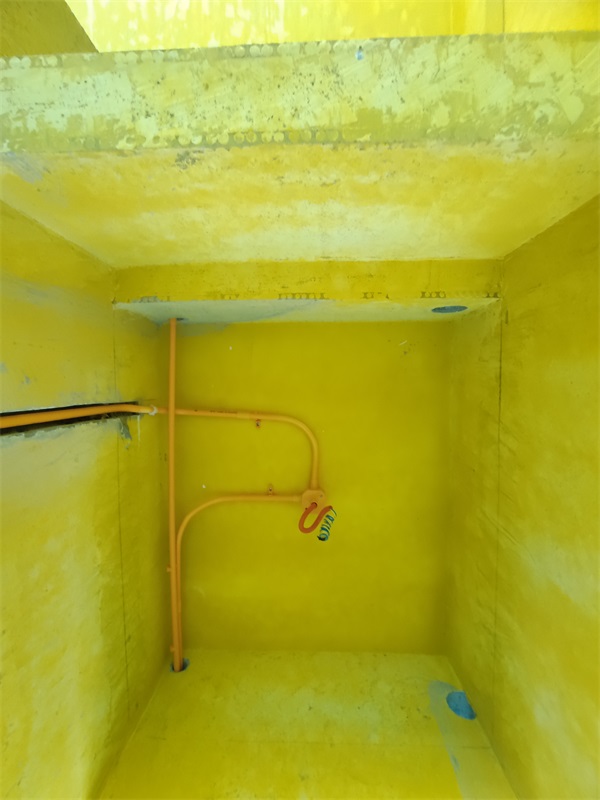

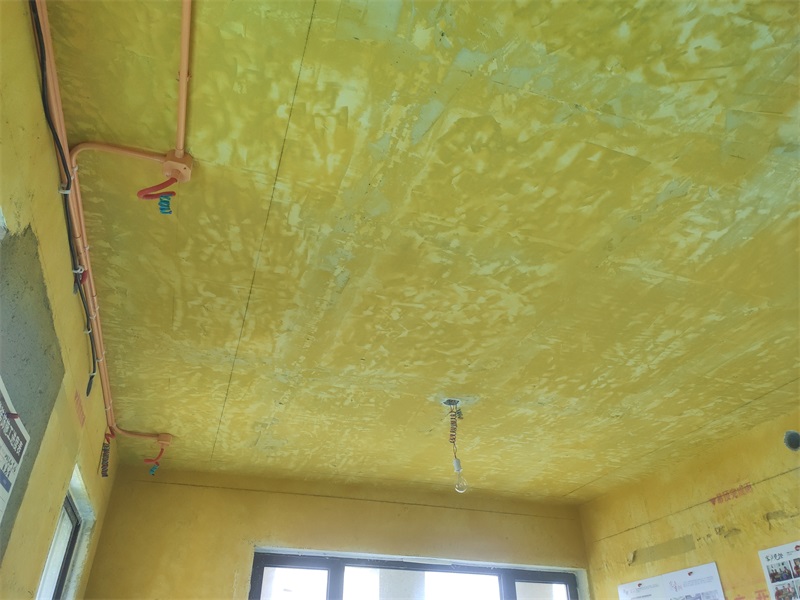

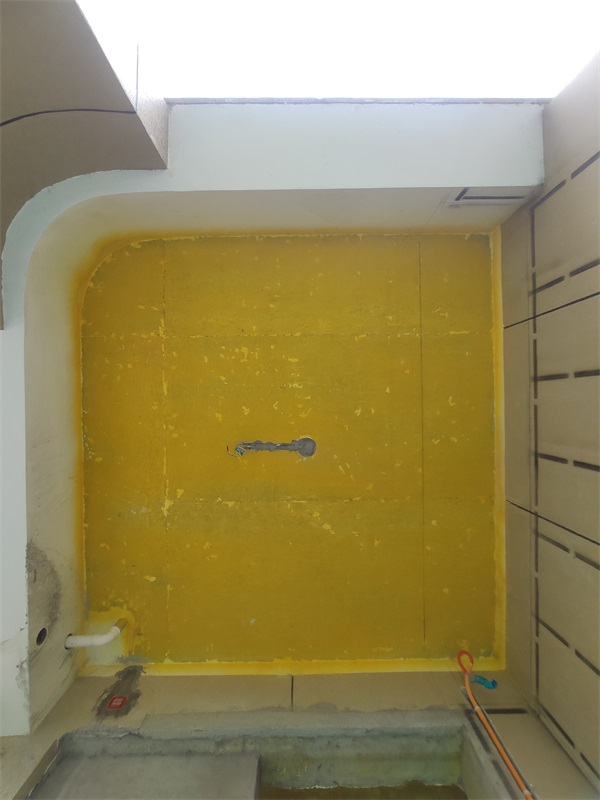

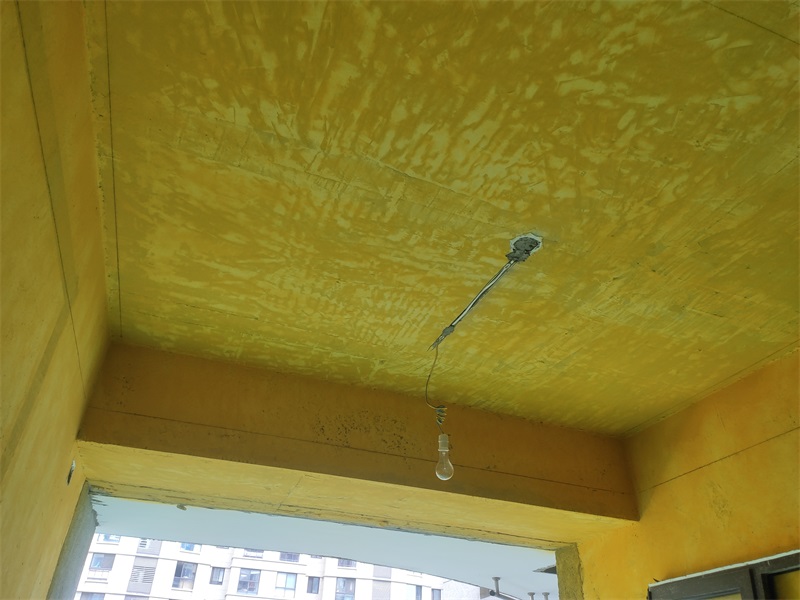

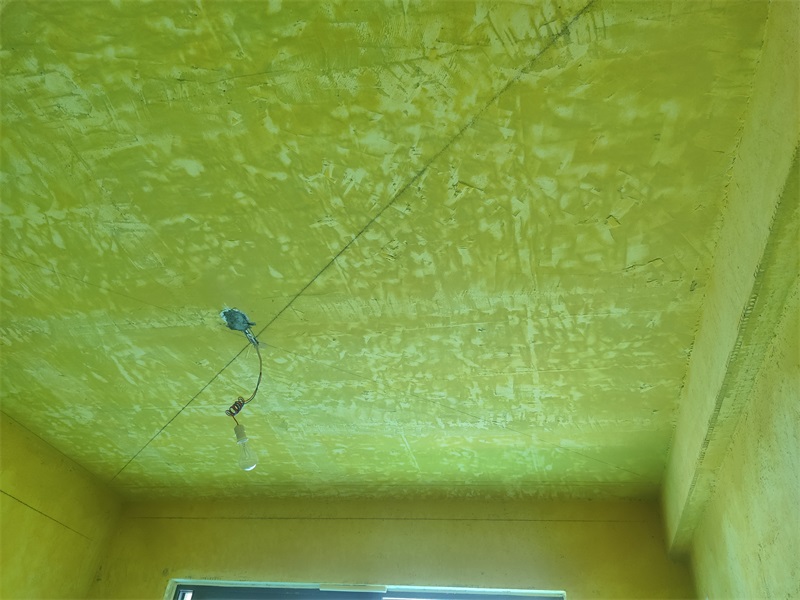

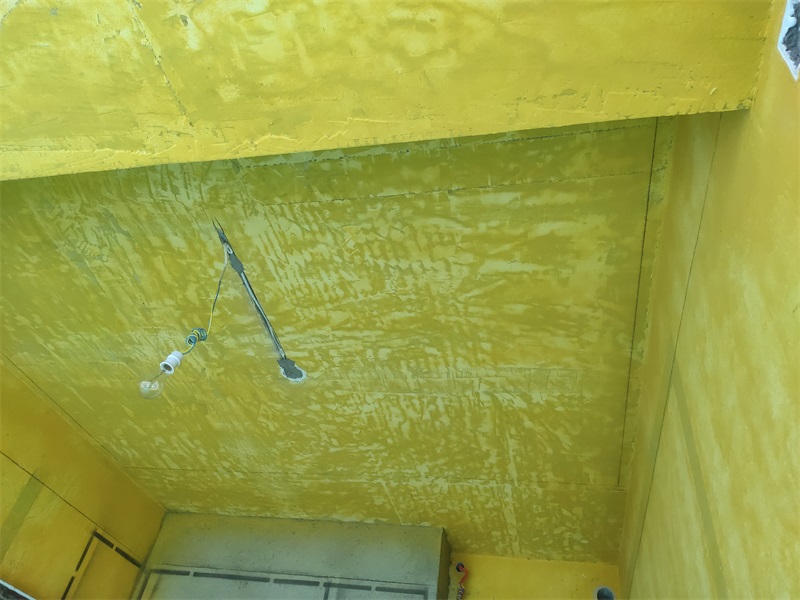

顶部灯线移位用黄腊管保护











回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-15 16:32:23 | 显示全部楼层

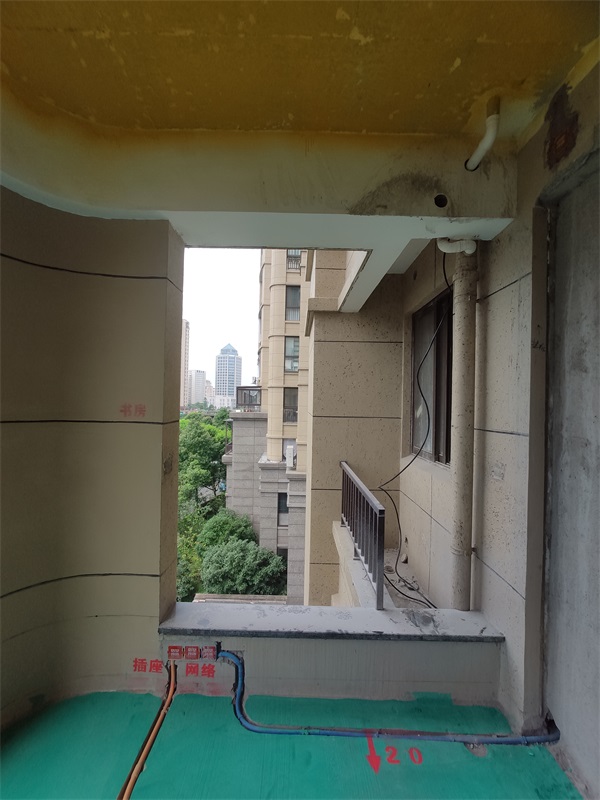

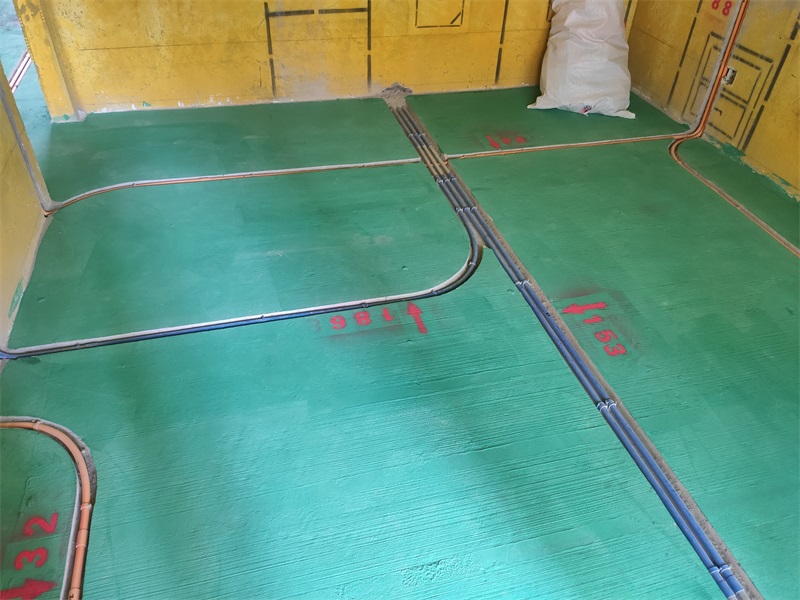

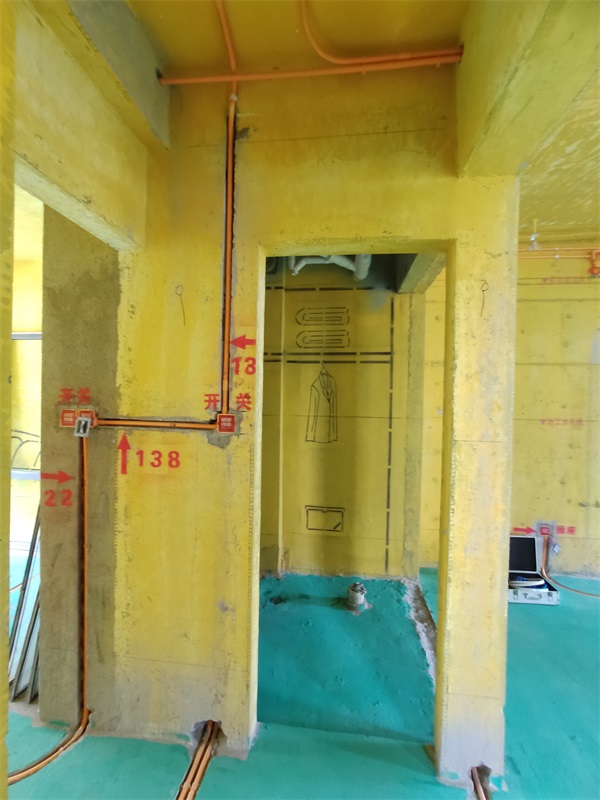

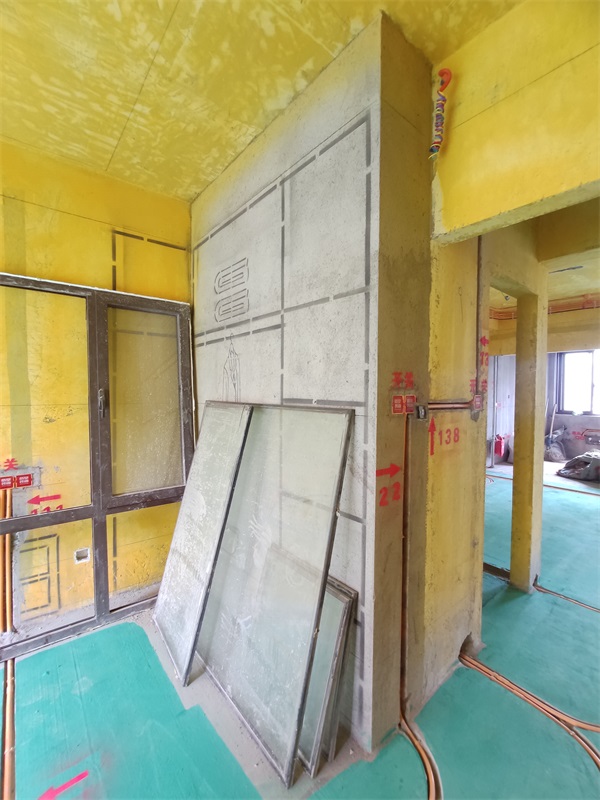

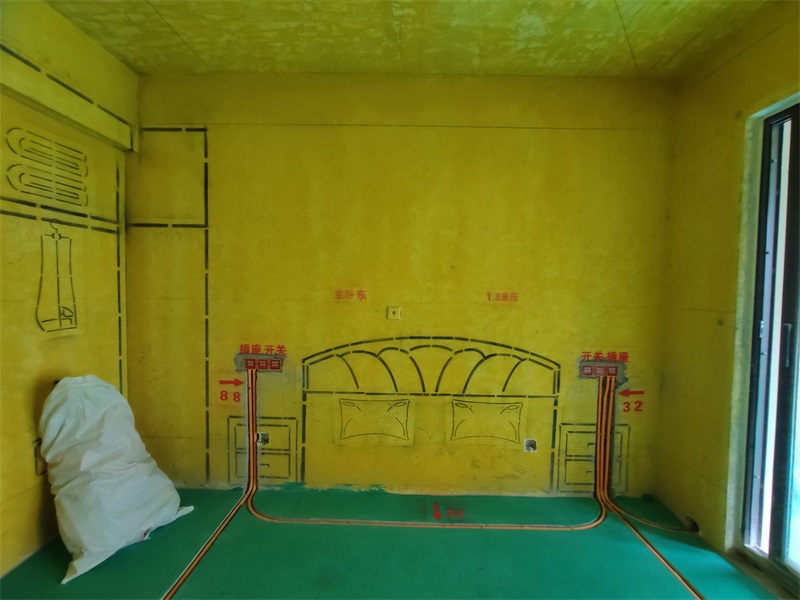

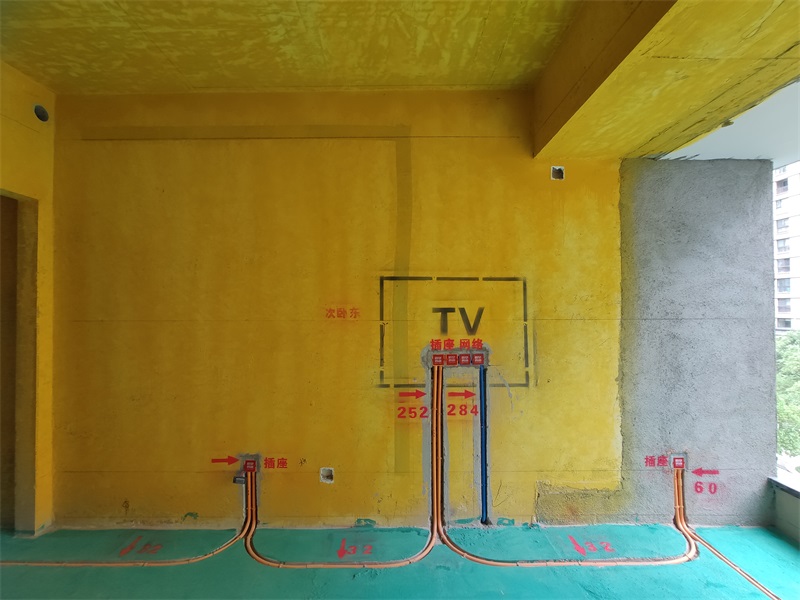

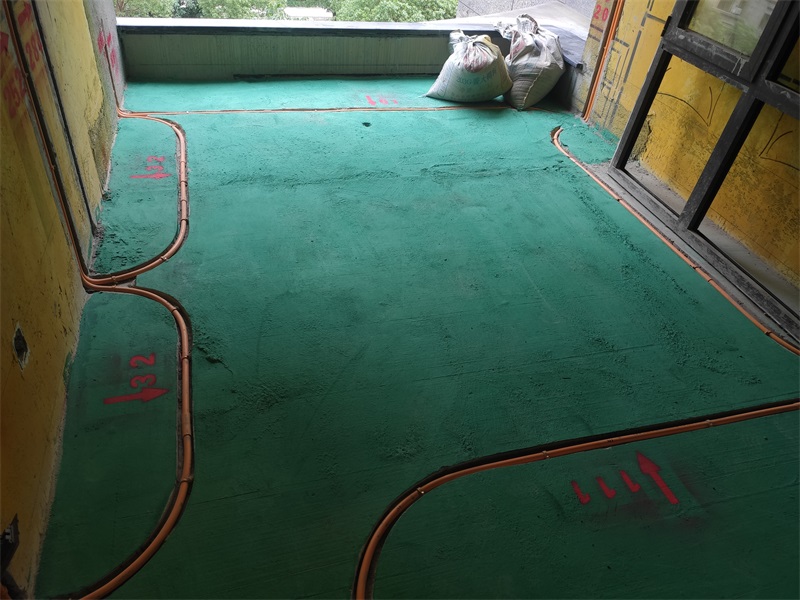

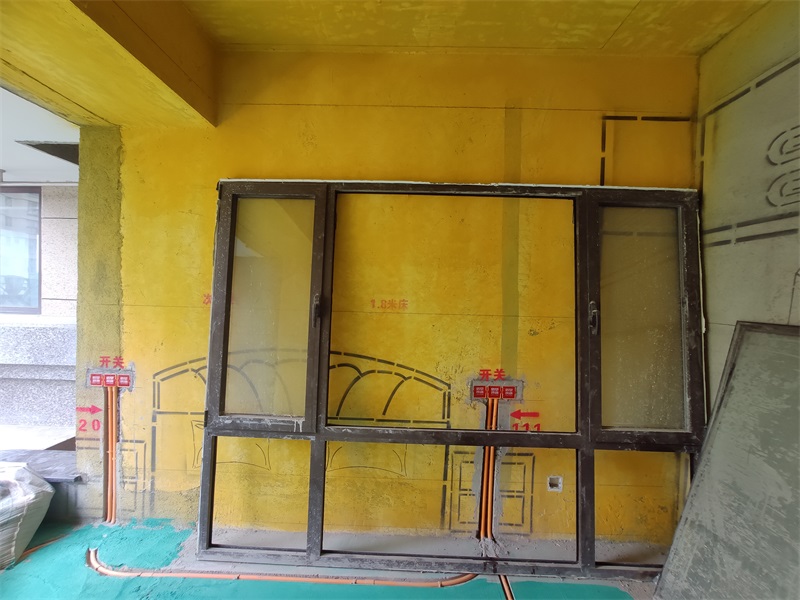

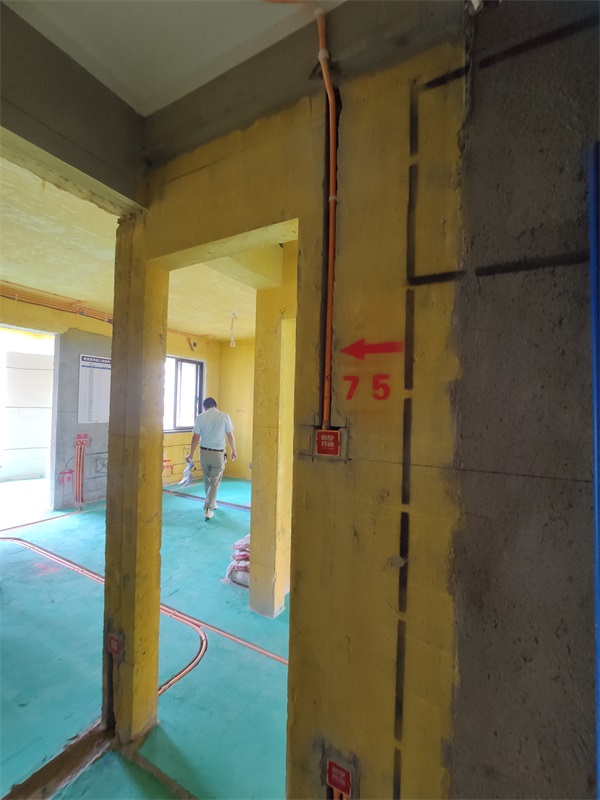

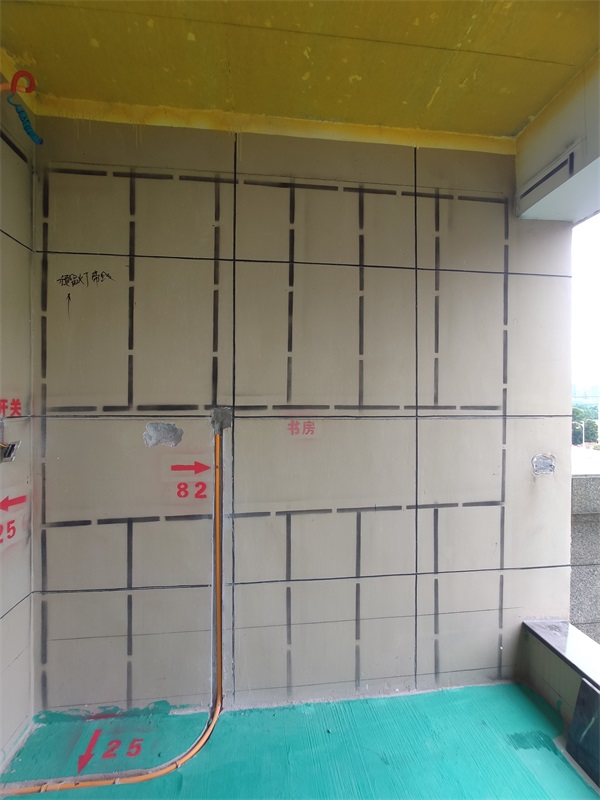

标注间距，方便后期定位维修












回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-15 16:33:27 | 显示全部楼层

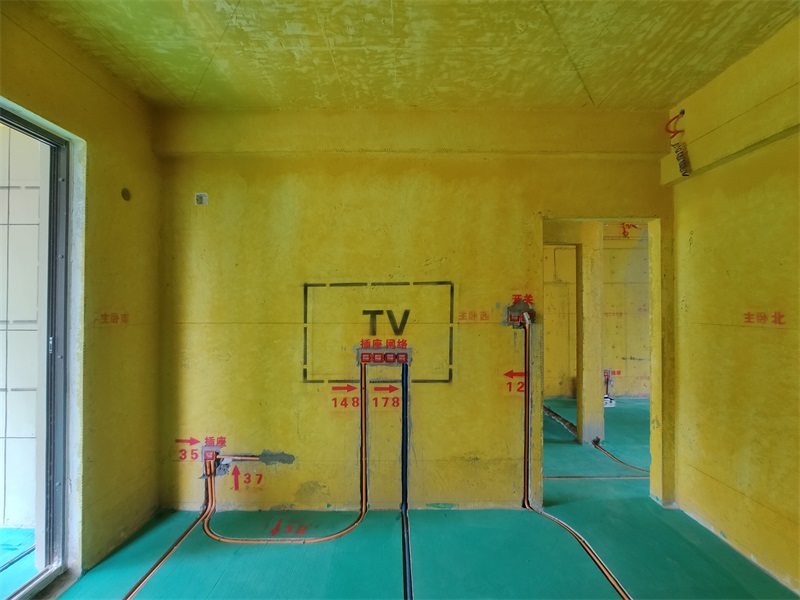

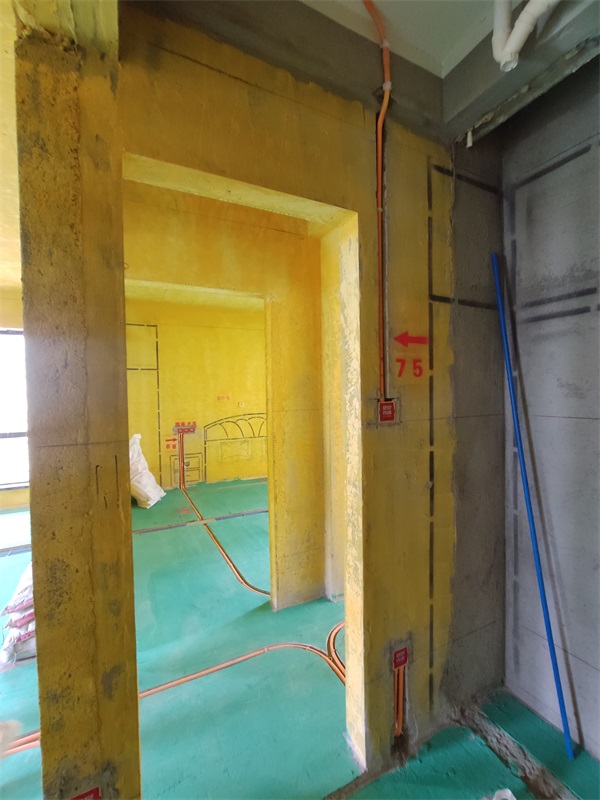

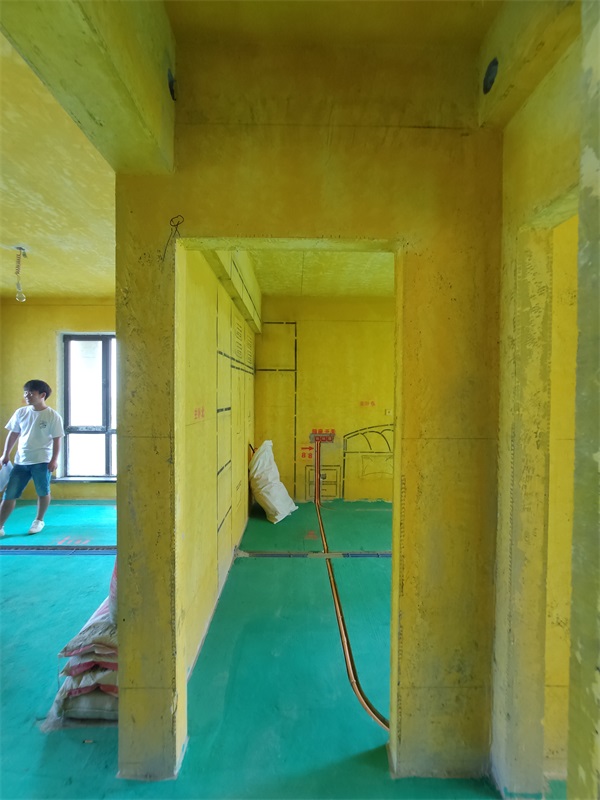

标注间距，方便后期定位维修















回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-15 16:34:42 | 显示全部楼层
强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰












回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-8-15 16:36:02 | 显示全部楼层


强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰
