牡丹园7-1-4#210㎡现代——移动边界，重塑生活的本真

发表于 2021-7-13 16:34:15

本帖最后由格堂飞飞于 2021-7-13 16:36 编辑

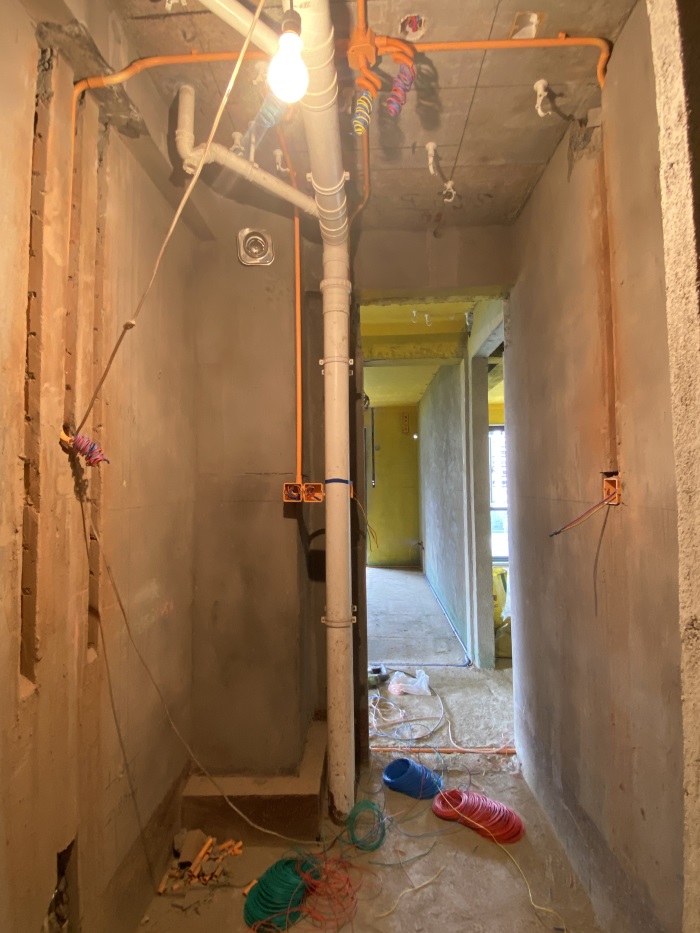

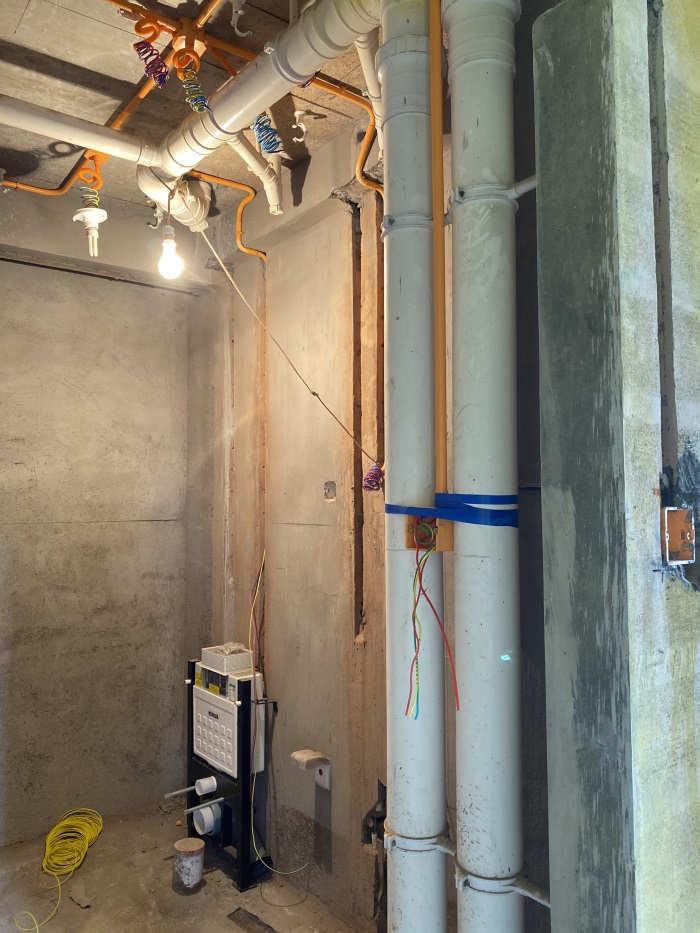

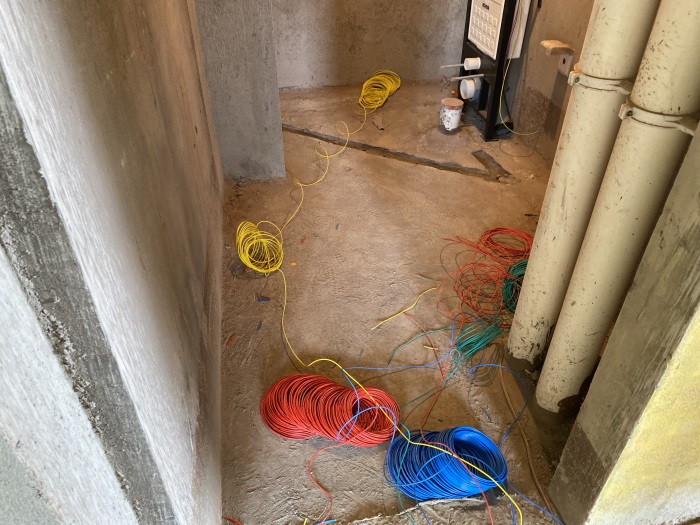

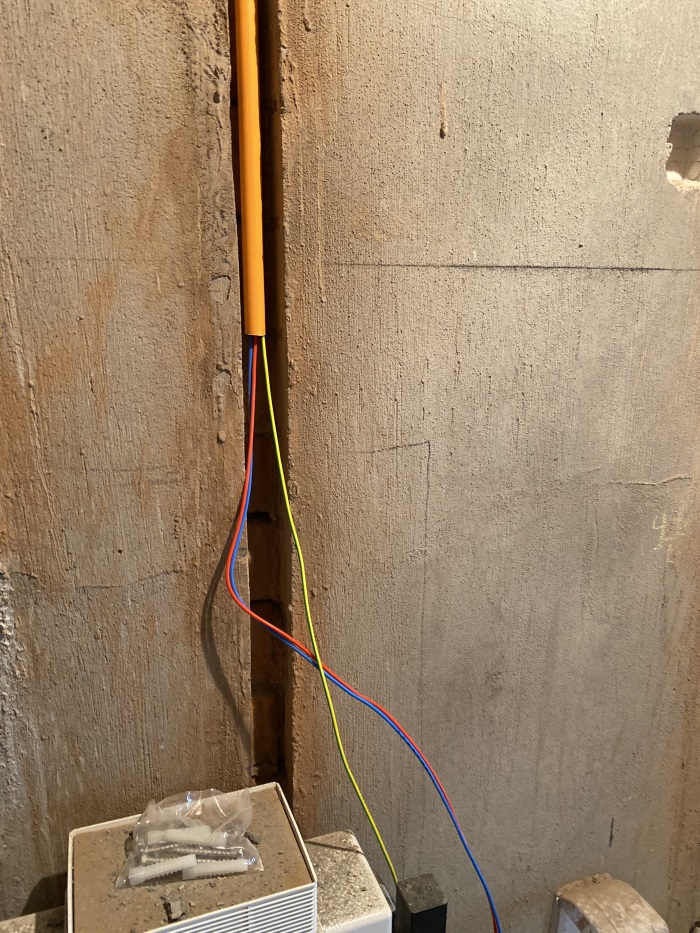

次卫墙面线管布置平整，强电用黄线盒、黄线管，弱电用蓝线盒、蓝线管。

发表于 2021-7-13 16:35:16

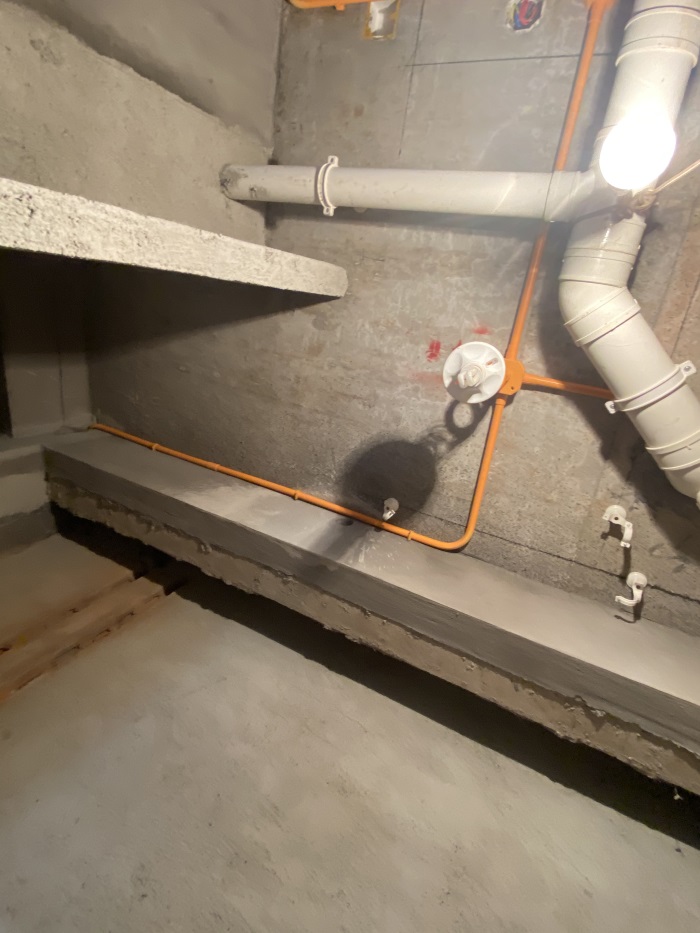

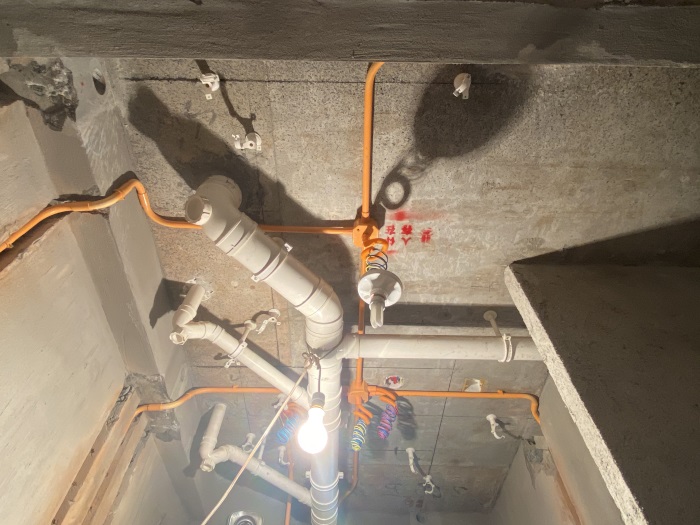

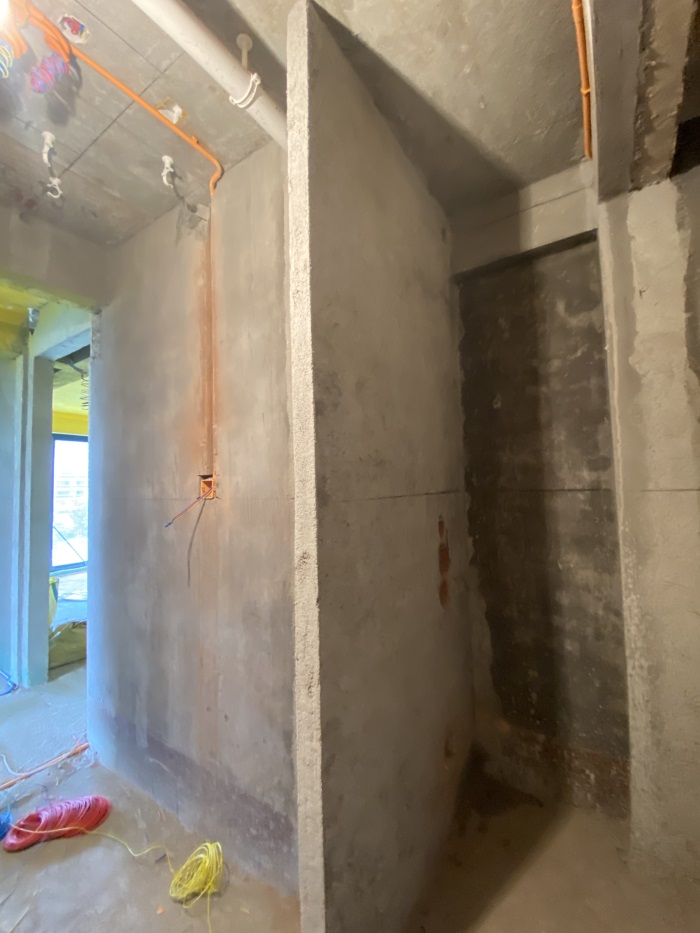

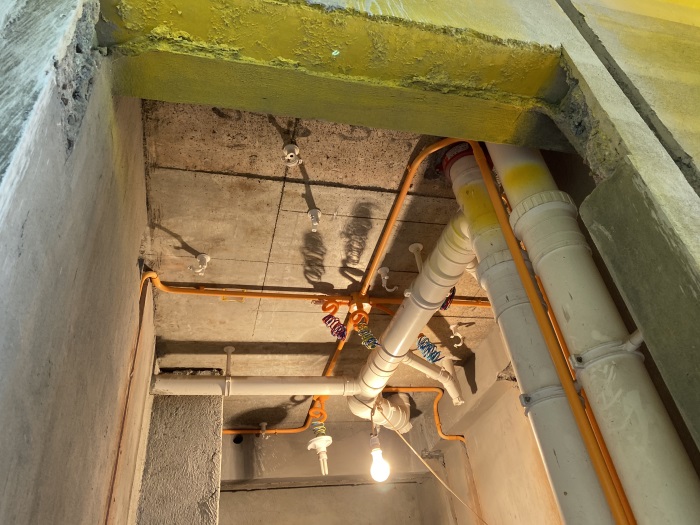

次卫顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。

发表于 2021-7-13 16:38:30

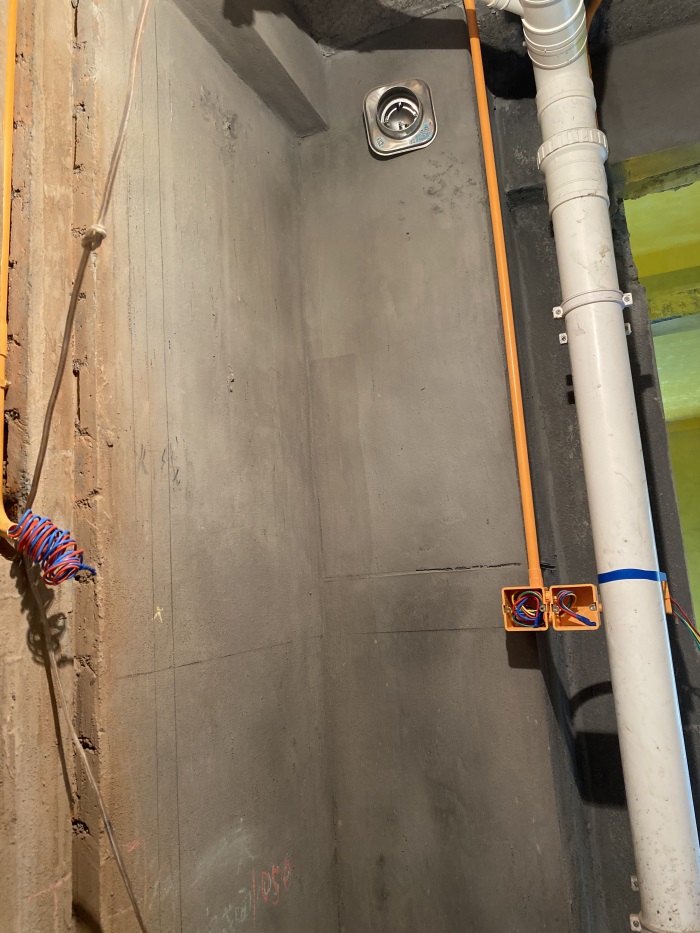

次卫强电用黄线盒、黄线管，弱电用蓝线盒、蓝线管，线管要加杯梳，方便抽拉电线和后期维护。

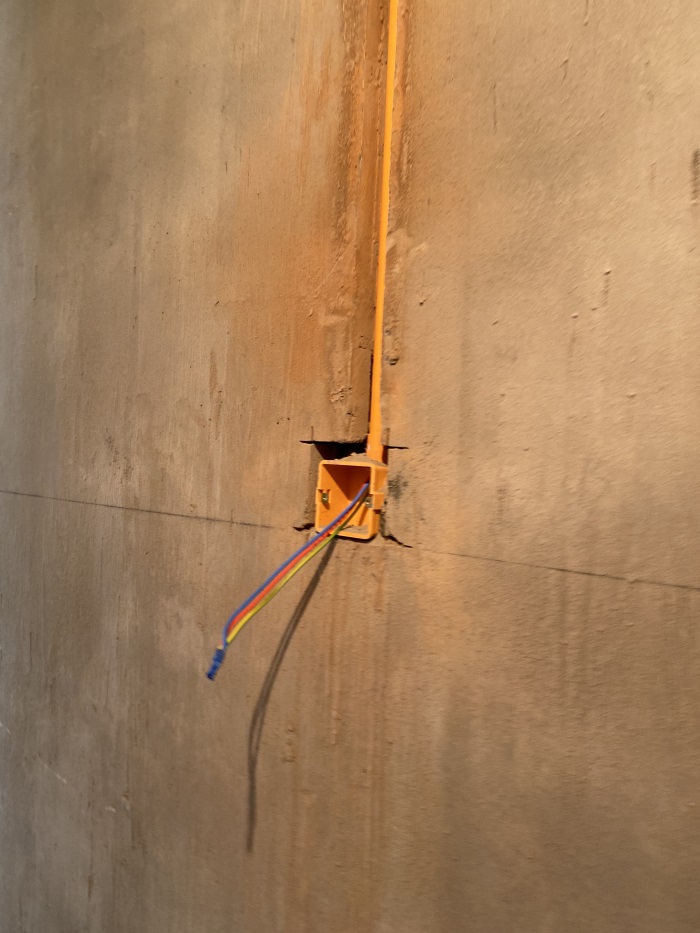

墙面强电用黄线盒、黄线管，弱电用蓝线盒、蓝线管，线管要加杯梳，方便抽拉电线和后期维护。

发表于 2021-7-13 16:41:17

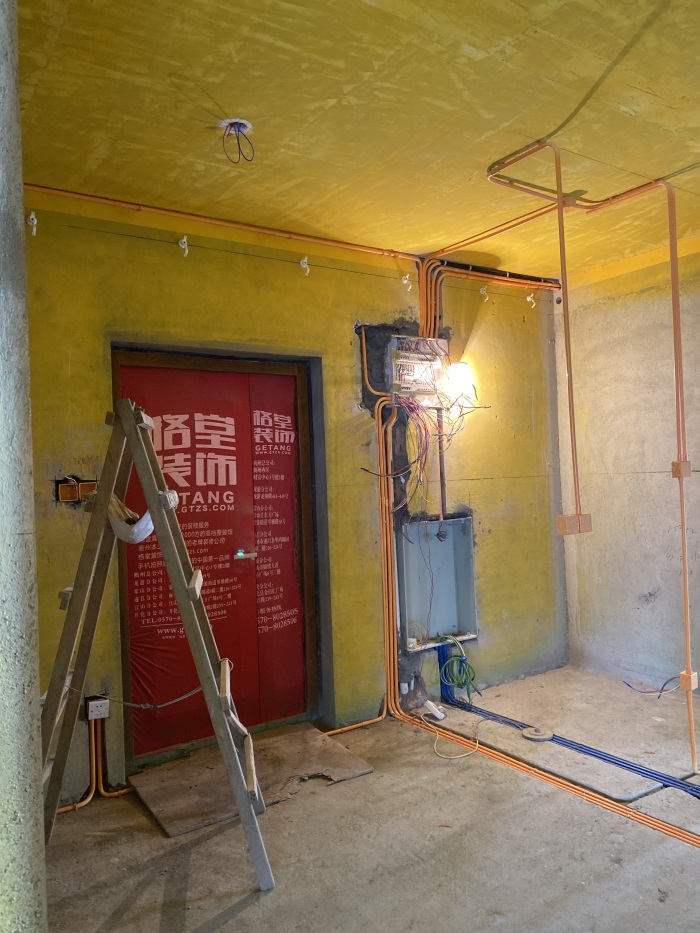

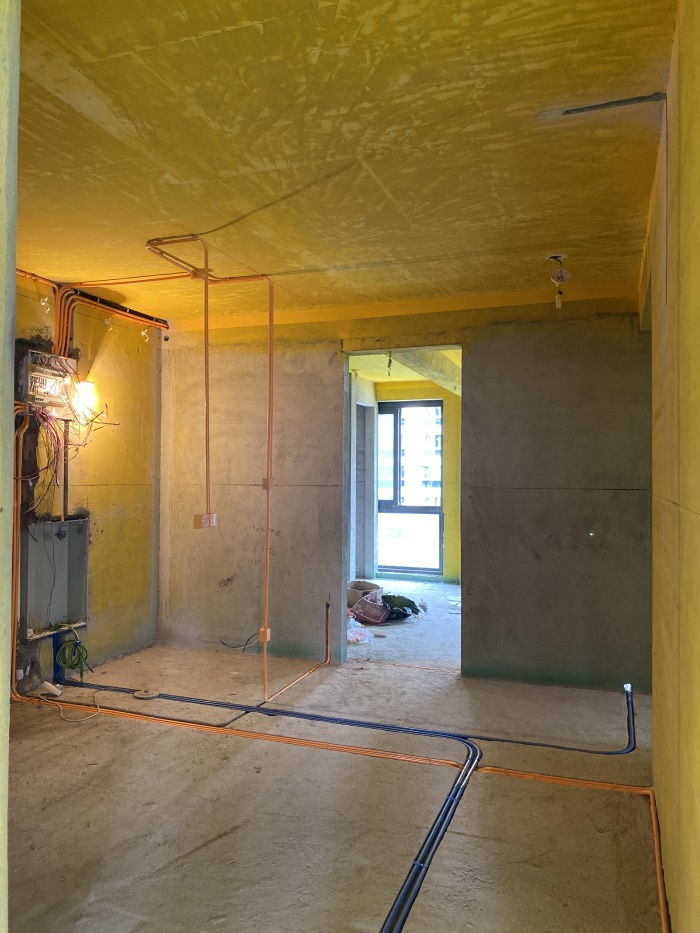

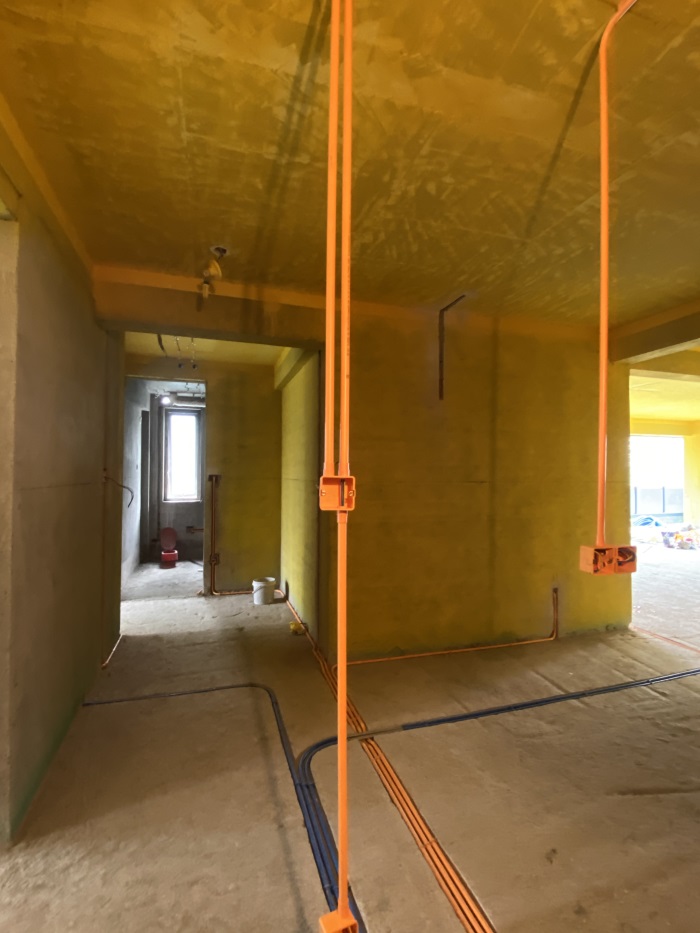

门厅墙面线管布置，横平竖直哦！

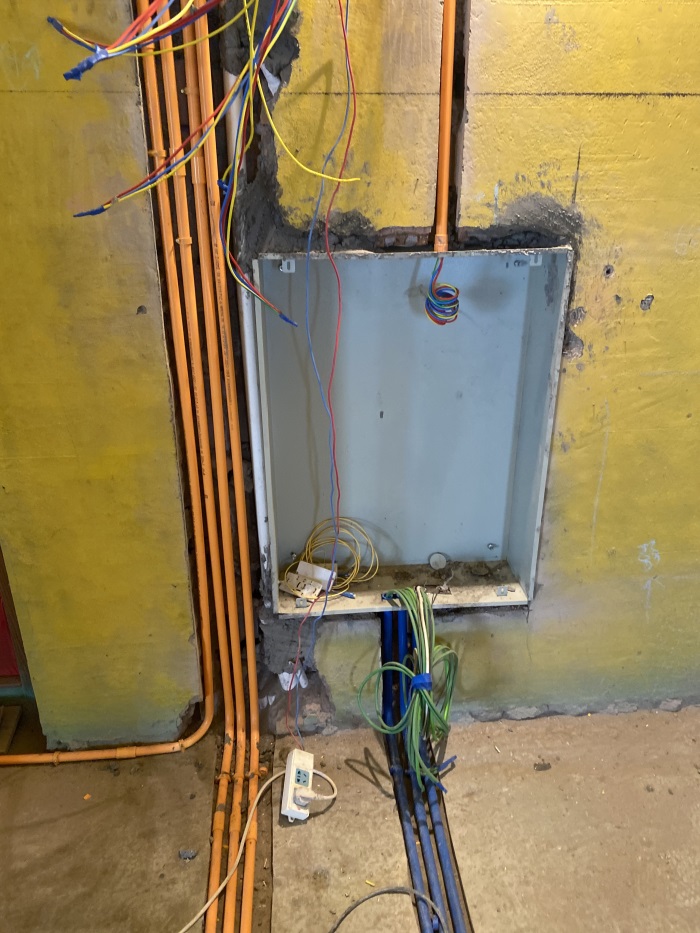

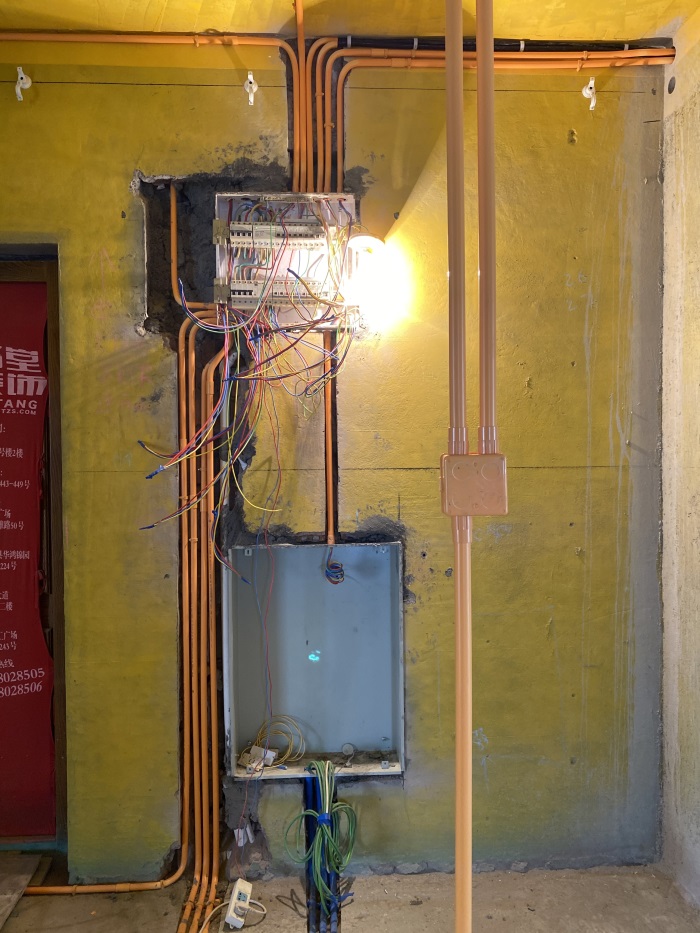

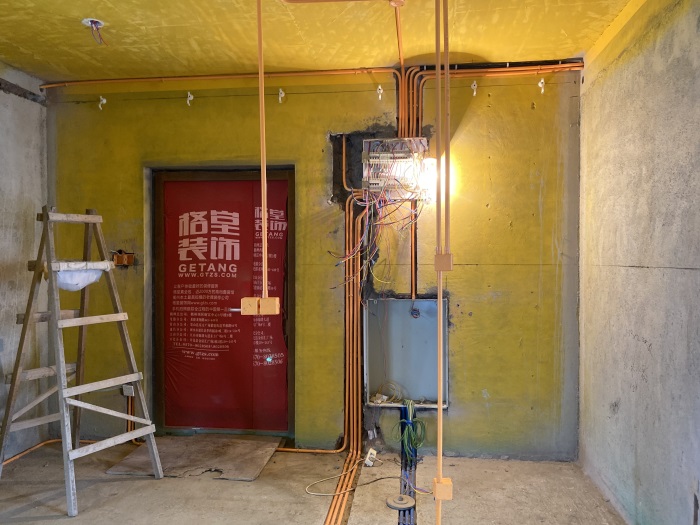

配电箱和弱电箱线管布置平整，强弱电线距离30厘米以上，防止信号干扰。

发表于 2021-7-13 16:44:13

本帖最后由格堂飞飞于 2021-7-13 16:47 编辑

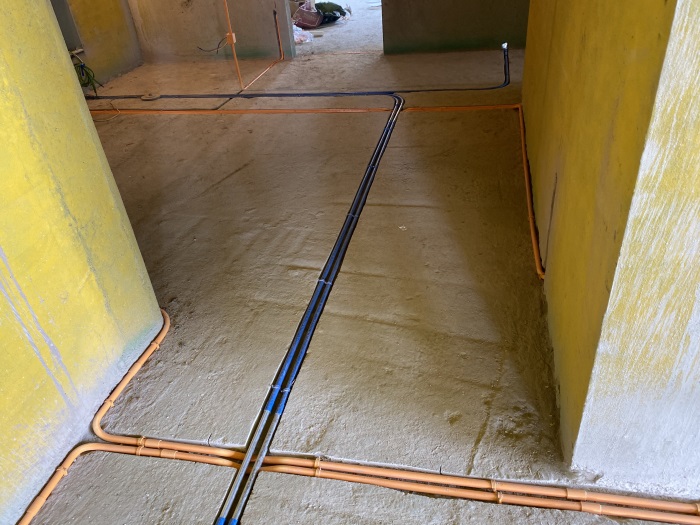

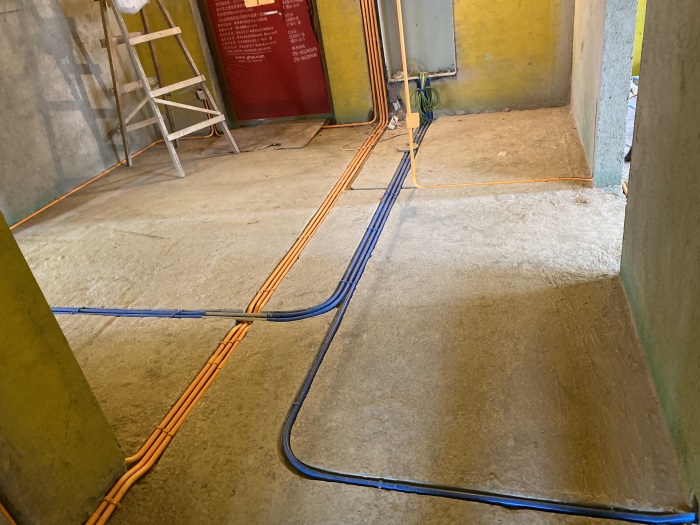

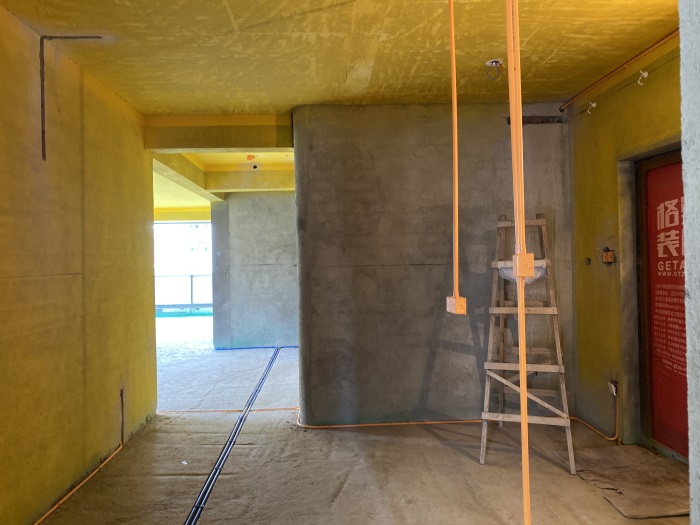

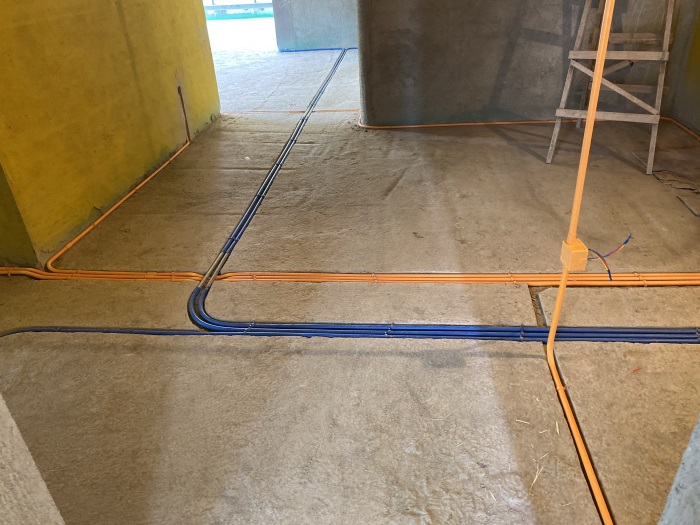

门厅地面线管强弱电线距离30厘米以上，强弱电交接处用金属屏蔽管，防止信号干扰。

开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

地面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓。

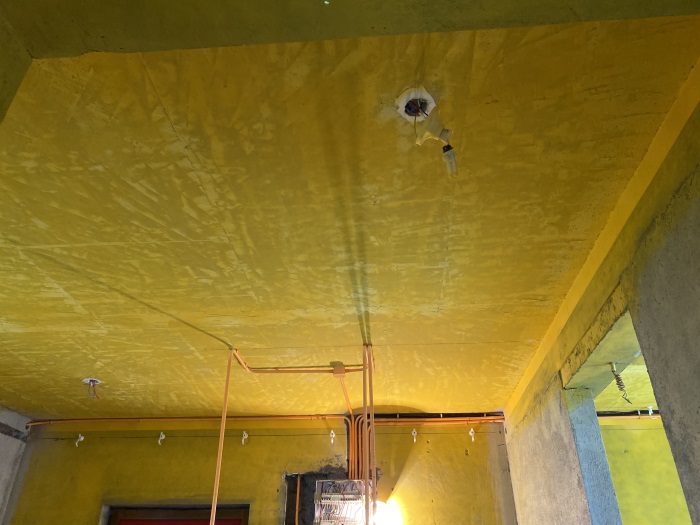

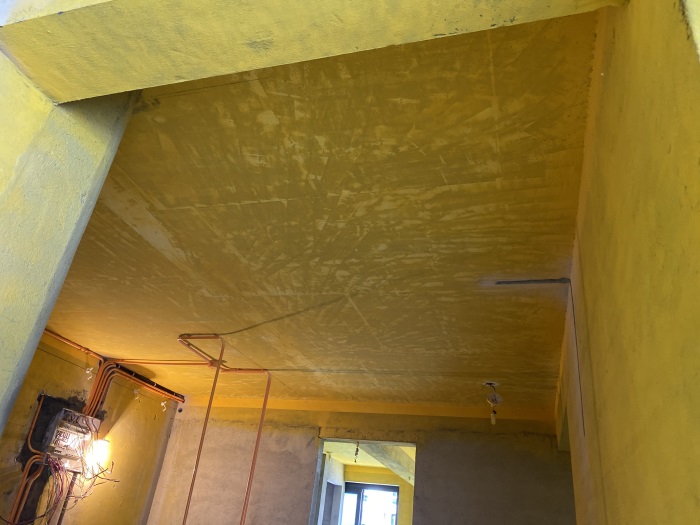

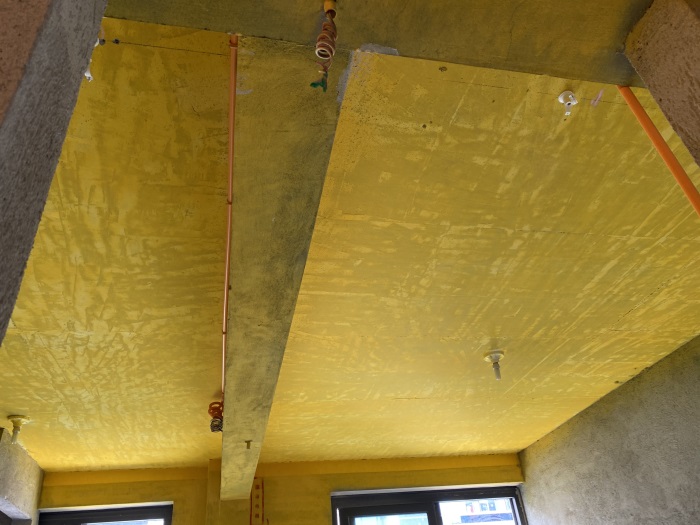

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

中央空调要用电缆线。

发表于 2021-7-13 16:49:47

本帖最后由格堂飞飞于 2021-7-13 16:51 编辑

门厅墙面线管并排3根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

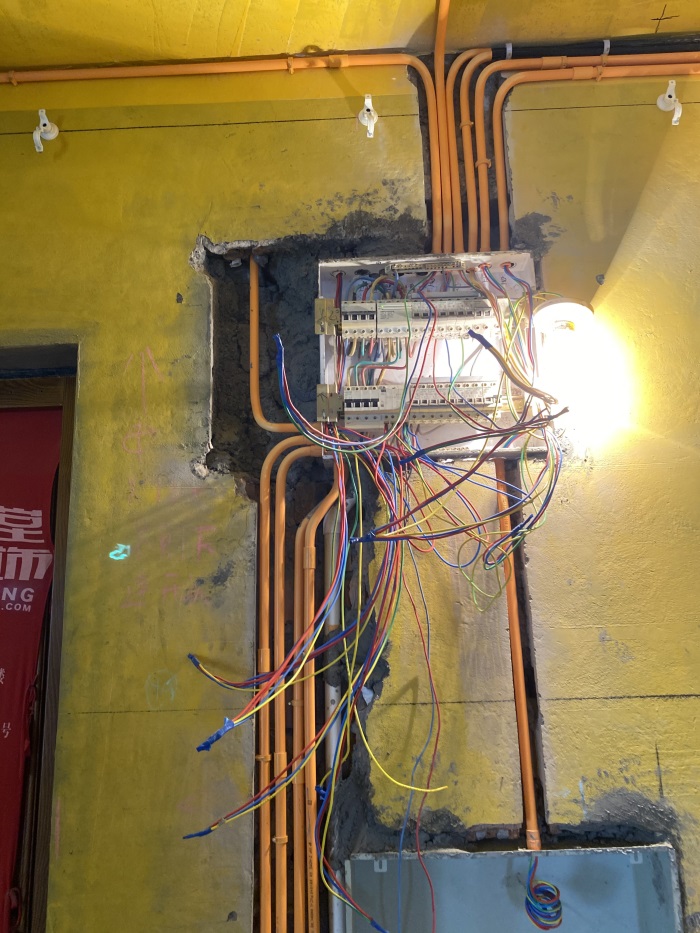

配电箱和线管连接处，杯梳安装到位，防止电线划伤，并且同一根线管内不得超过7根电线防止发热。

强电用黄线盒、黄线管，弱电用蓝线盒、蓝线管，线管要加杯梳，方便抽拉电线和后期维护。

发表于 2021-7-13 16:53:00

本帖最后由格堂飞飞于 2021-7-13 16:55 编辑

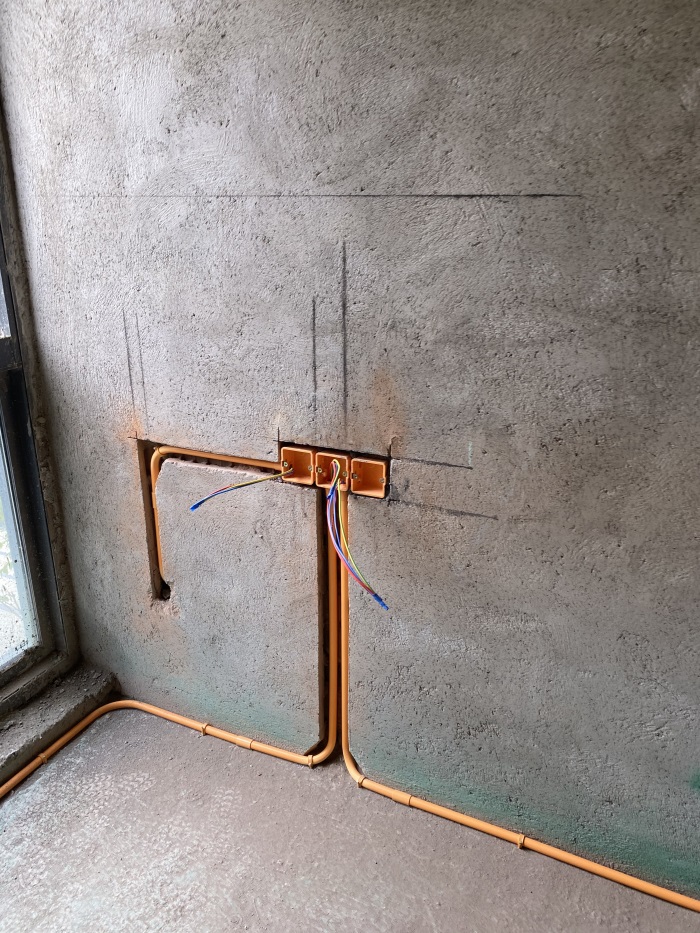

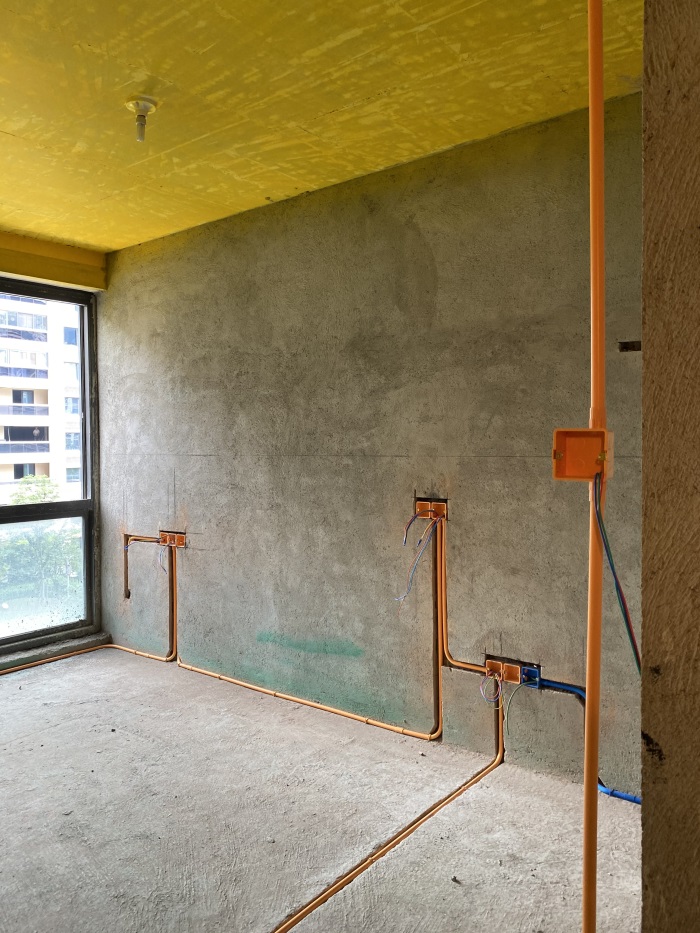

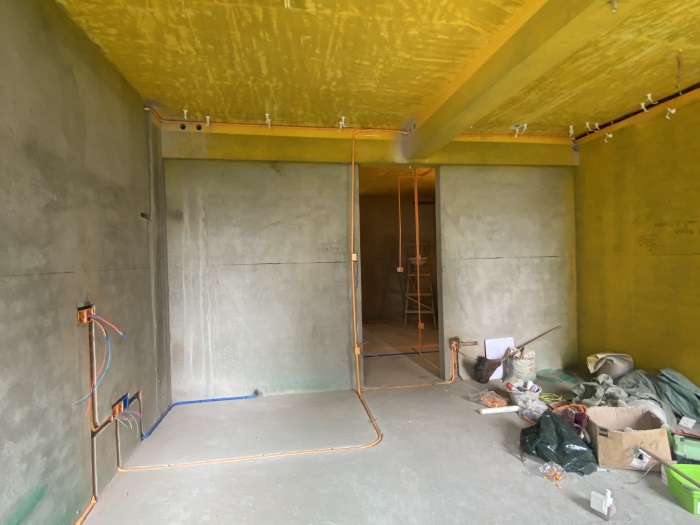

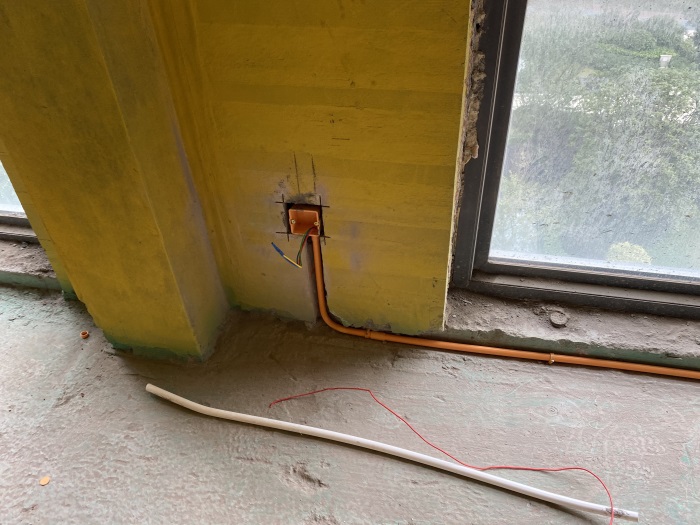

次卧墙面普通插座离地净高30厘米。

中央空调要用电缆线。

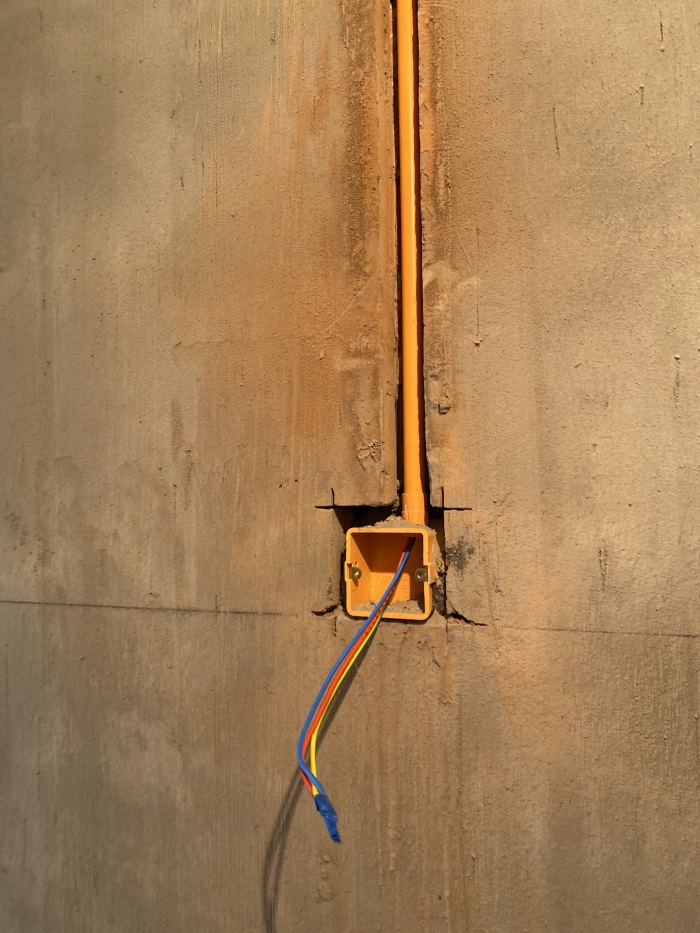

房间墙面横线槽不得超过1.5米，防止后期墙面开裂。并且强弱电线距离30厘米以上，防止信号干扰。

墙面开关离地净高1.3米。

发表于 2021-7-13 16:57:48

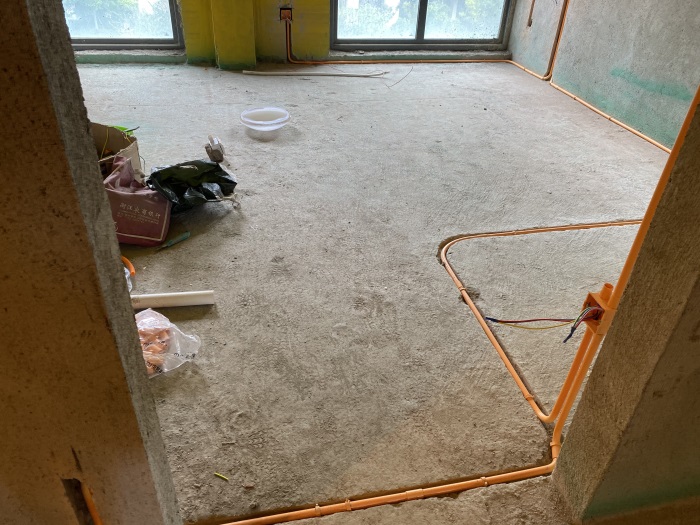

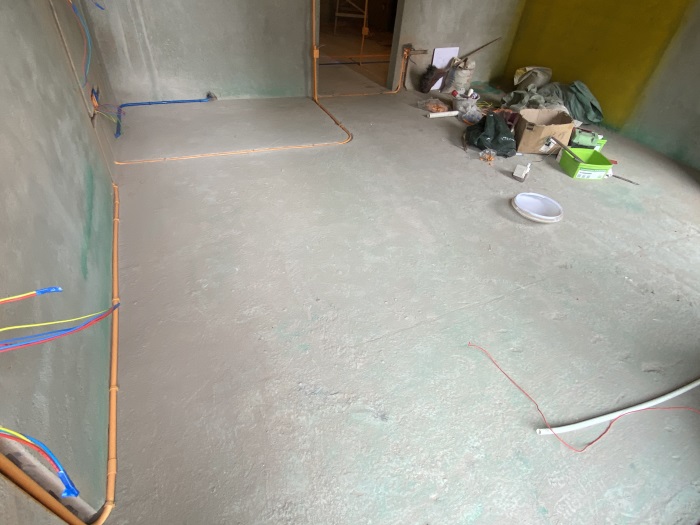

次卧地面线管布置平整，开槽标准，线管低于地面1公分，地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

筒灯电线用波纹管保护，防止电线划伤。

发表于 2021-7-13 17:00:23

次卧墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

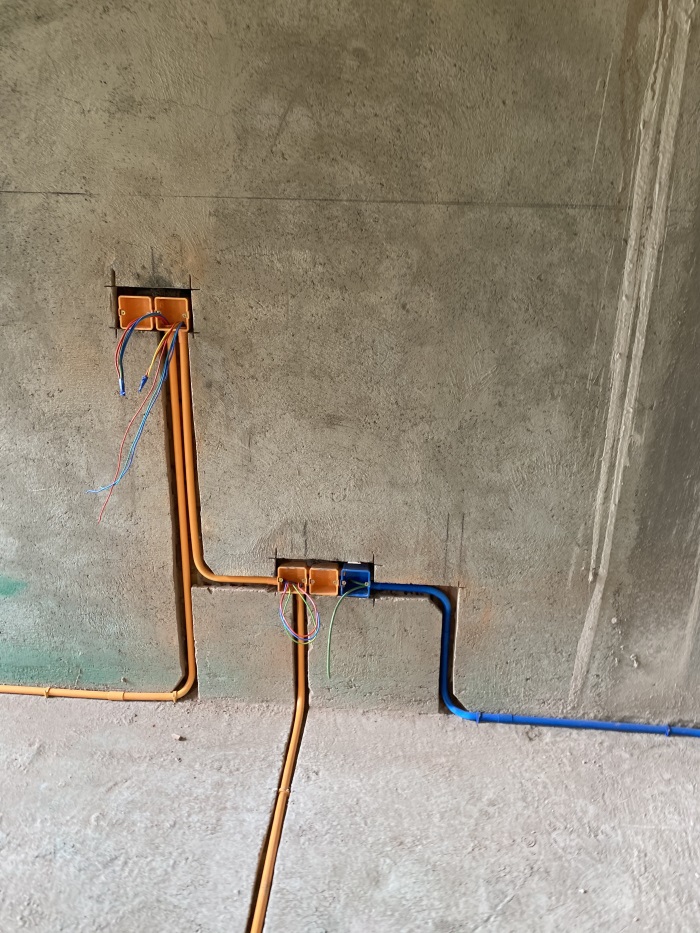

墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用黄线盒、黄线管，弱电用蓝线盒、蓝线管，线管要加杯梳，方便抽拉电线和后期维护。

发表于 2021-7-13 17:02:14

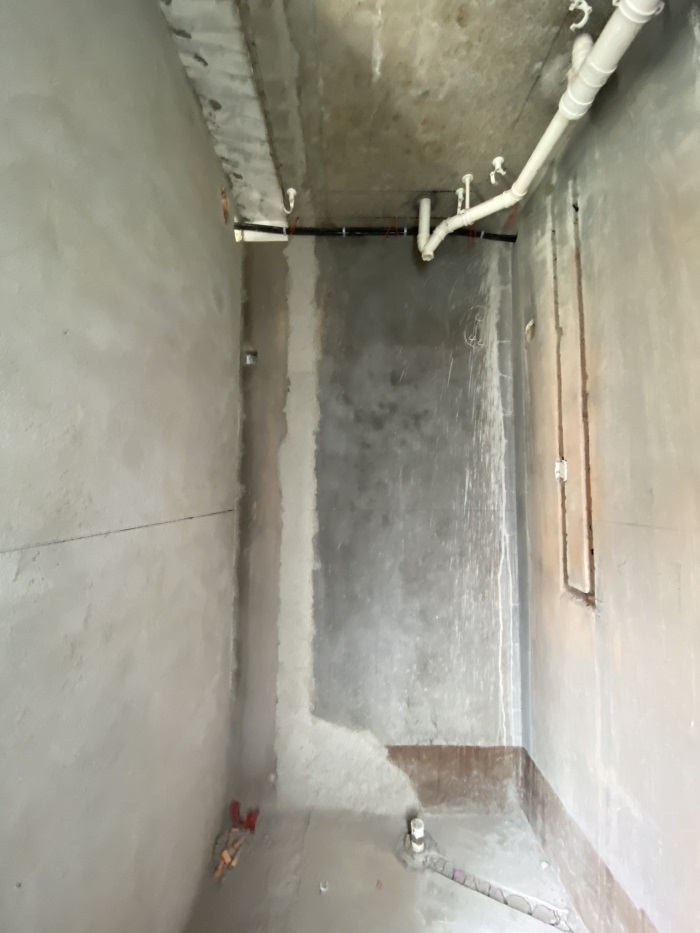

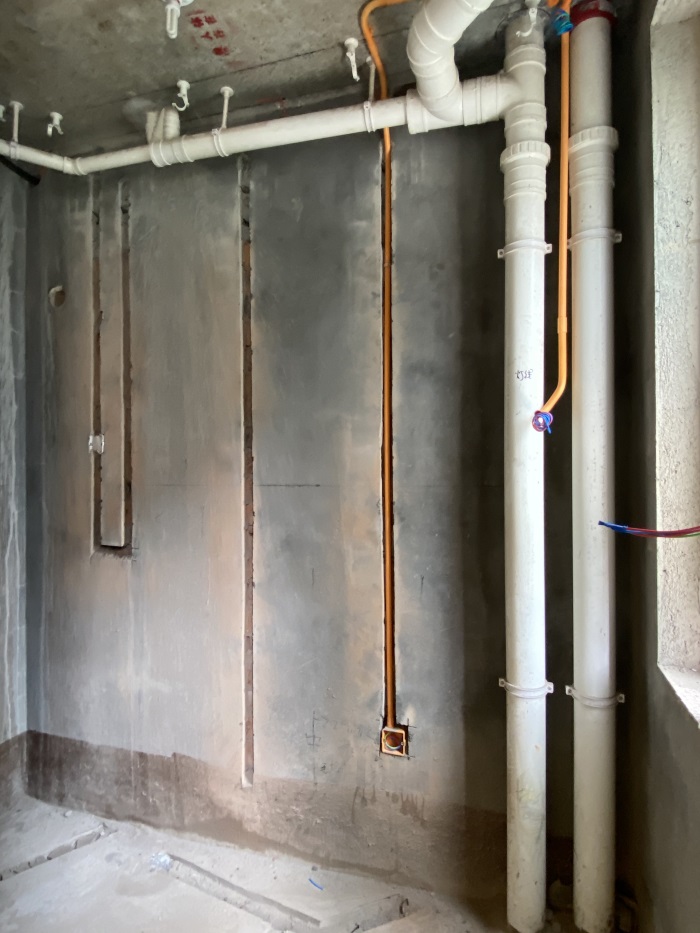

次卫墙面线管布置，横平竖直哦！

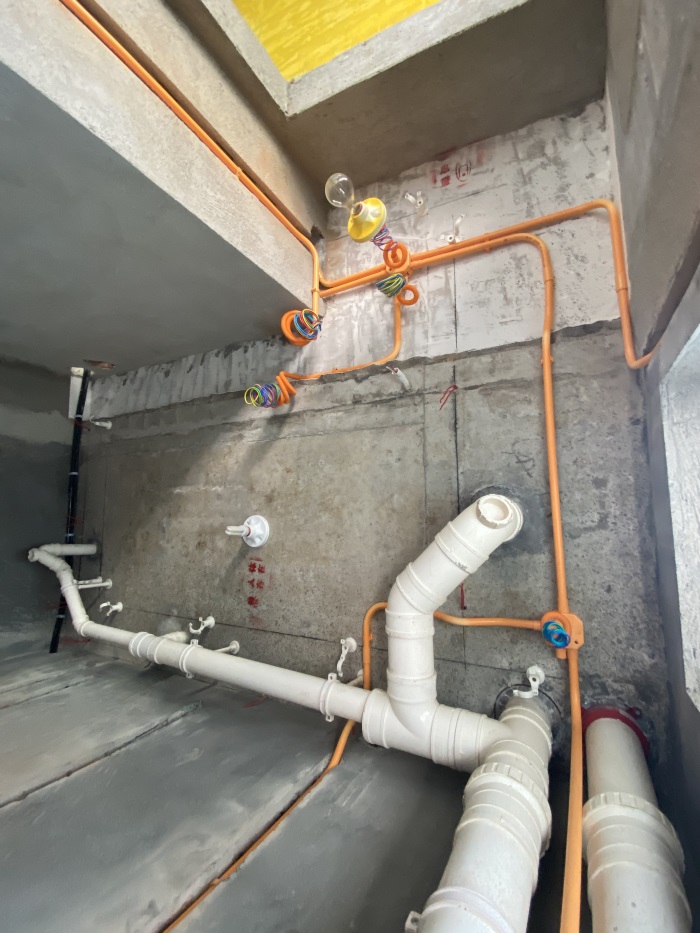

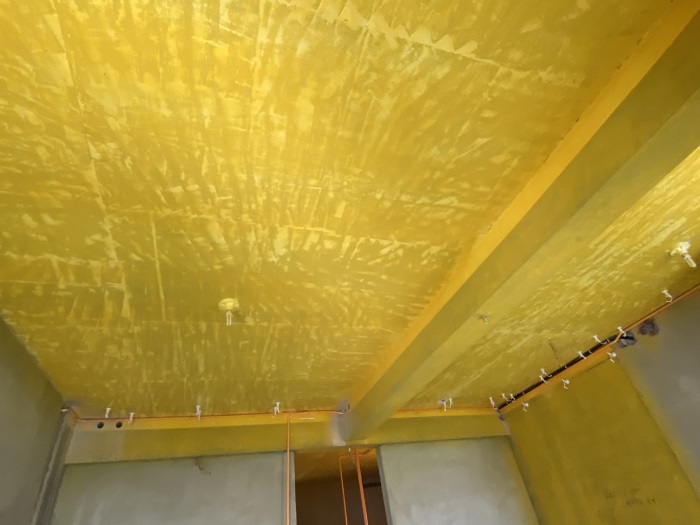

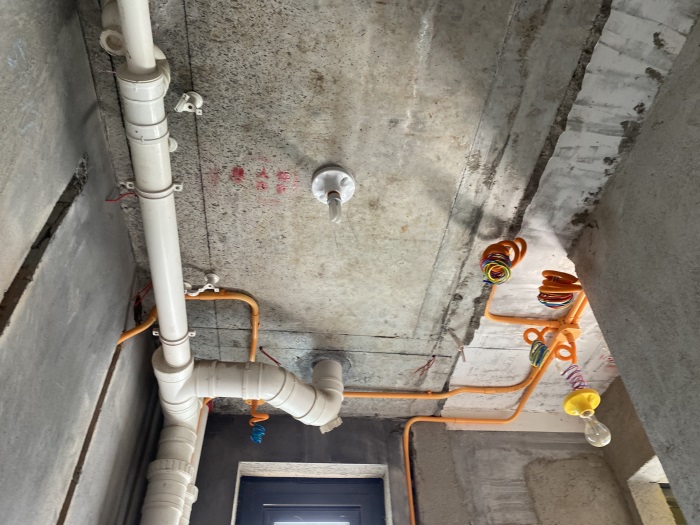

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护，防止电线划伤。
