[衢州] 衢州公馆5-200#166㎡现代 —-自由呼吸的愉悦通感

[复制链接]
 楼主| 发表于 2021-5-20 10:52:15 | 显示全部楼层

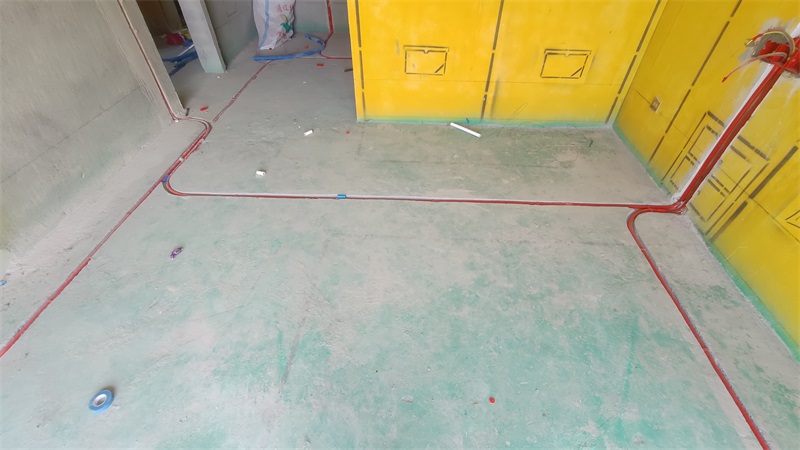

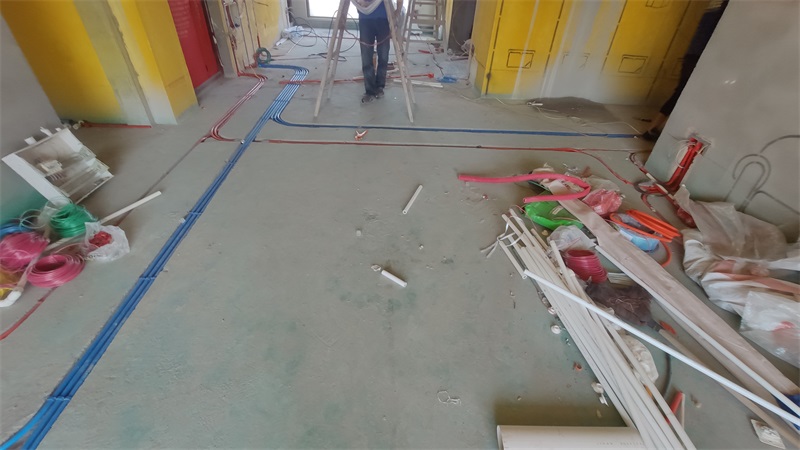

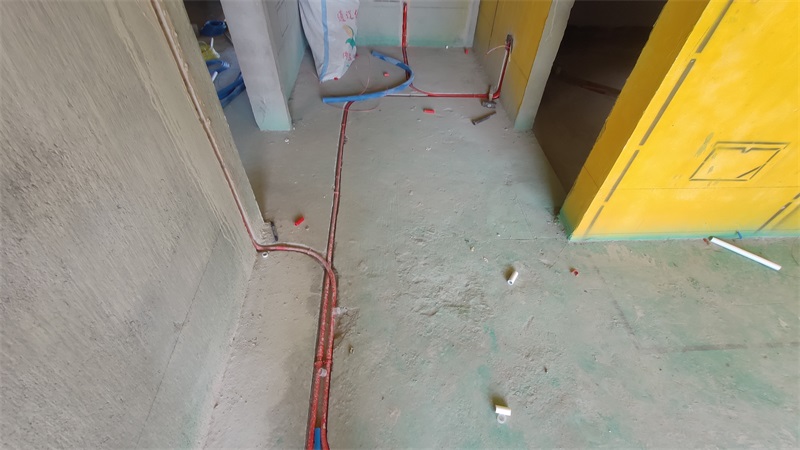

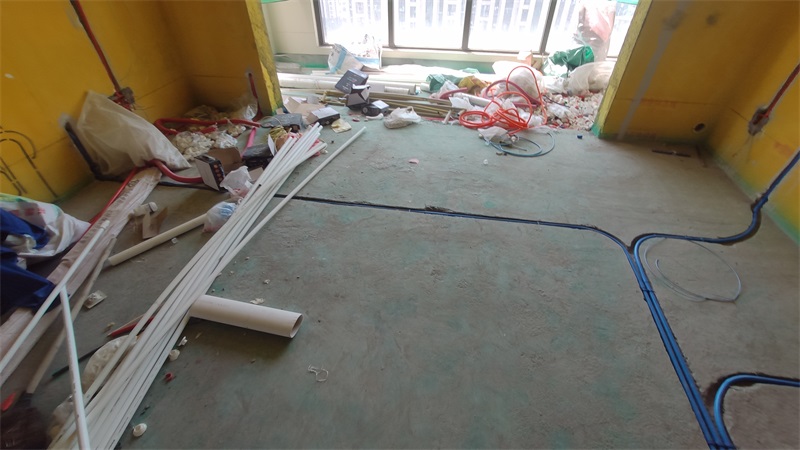

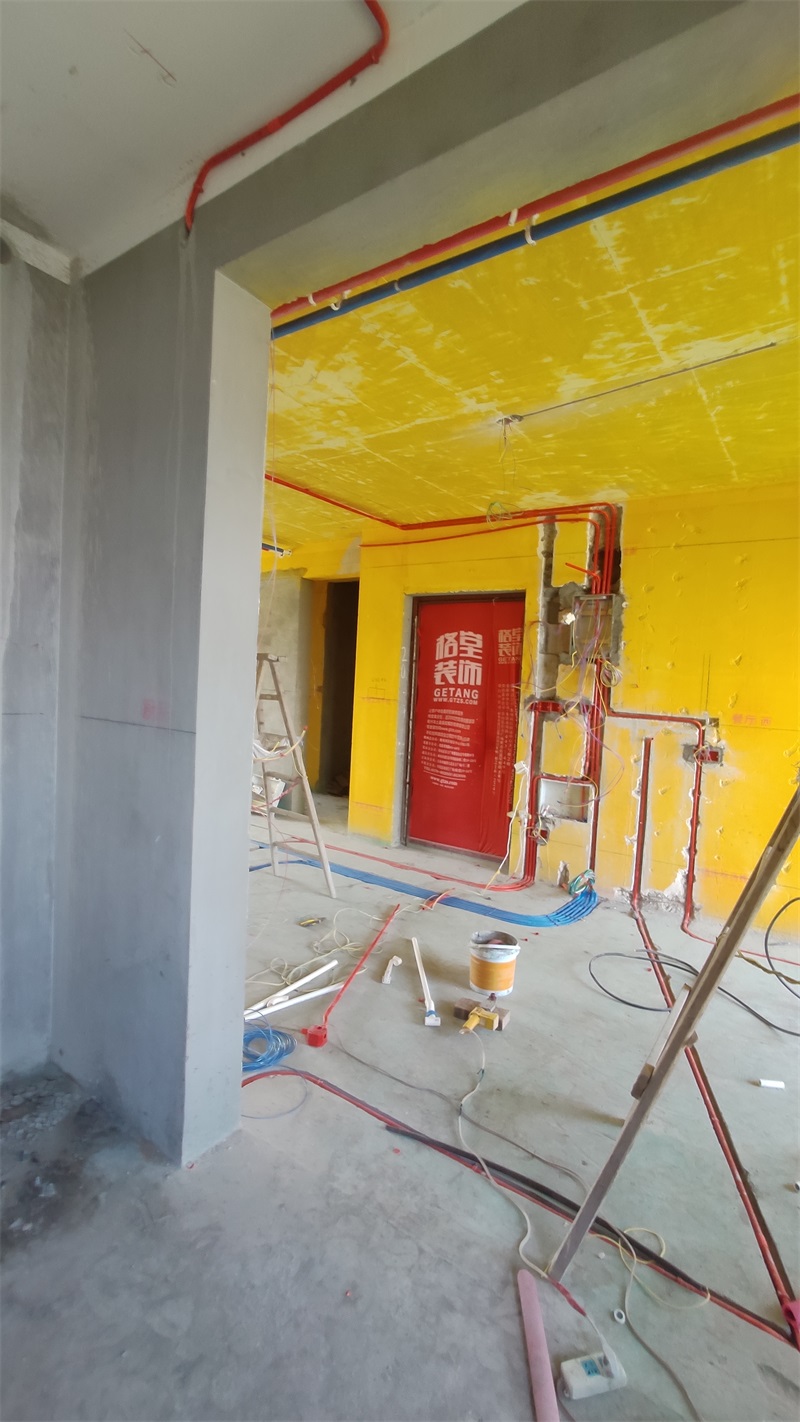

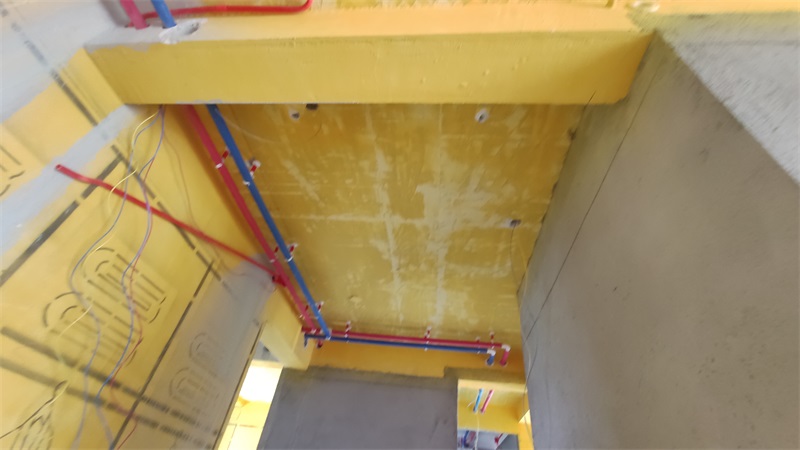

红色线管代表强电,蓝色线管代表弱电











回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-5-20 10:53:10 | 显示全部楼层

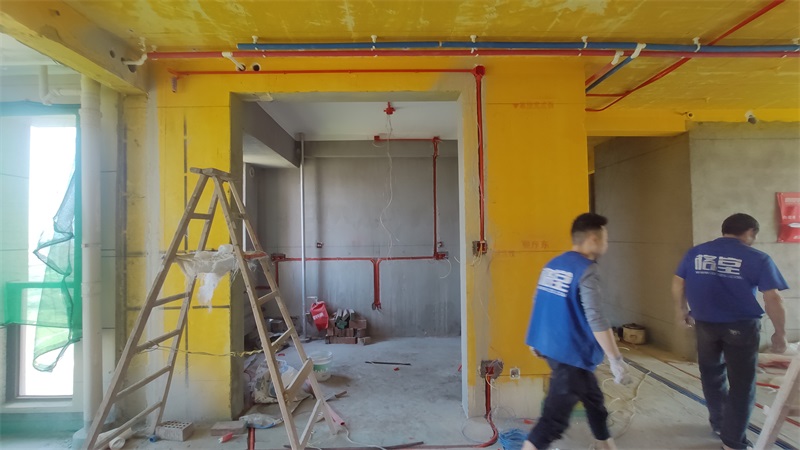

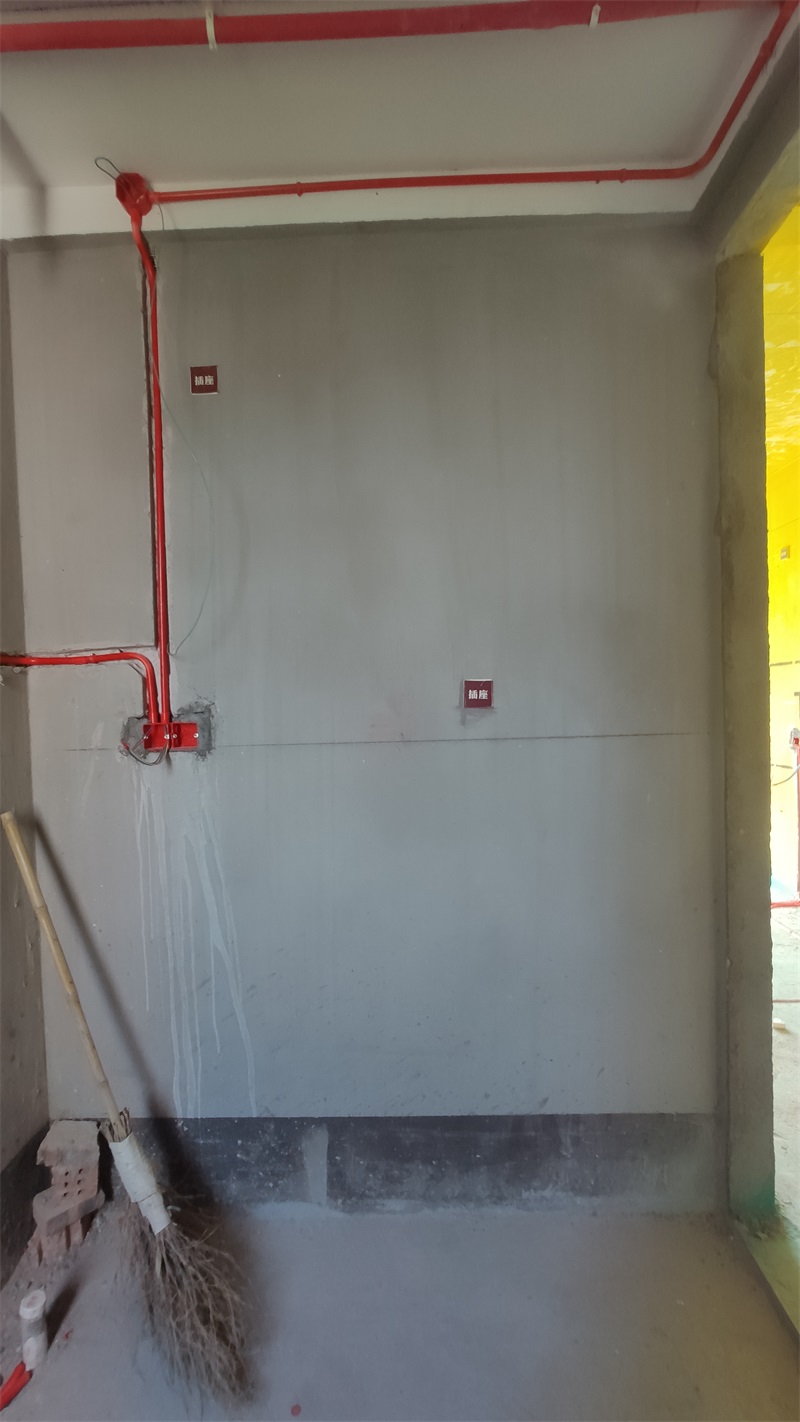

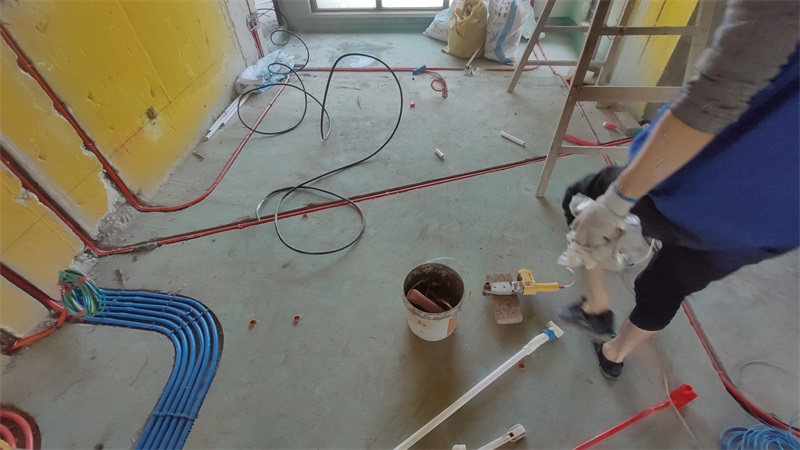

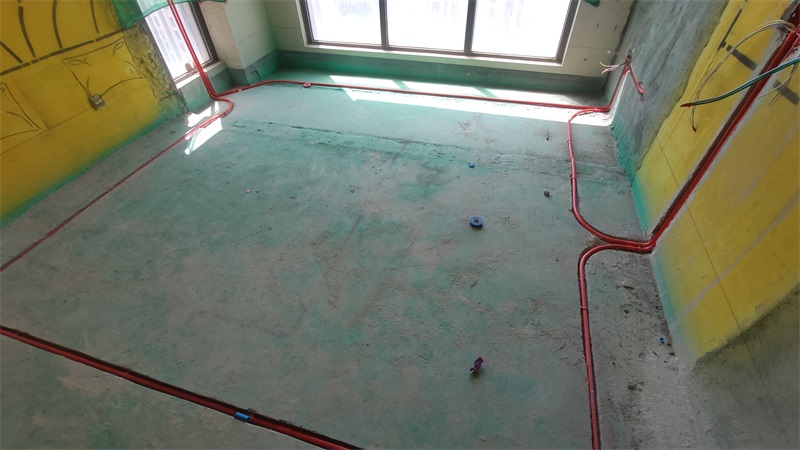

并排两根以上线管,固定采用管卡错位顺钉,间隙均匀














回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-5-20 10:56:46 | 显示全部楼层

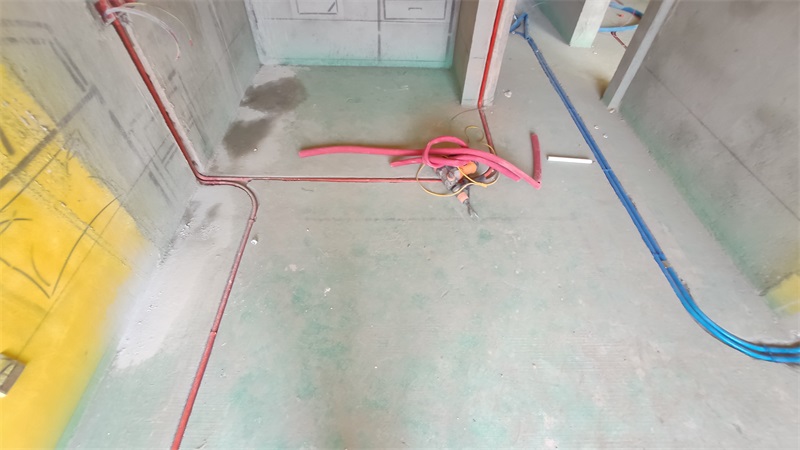

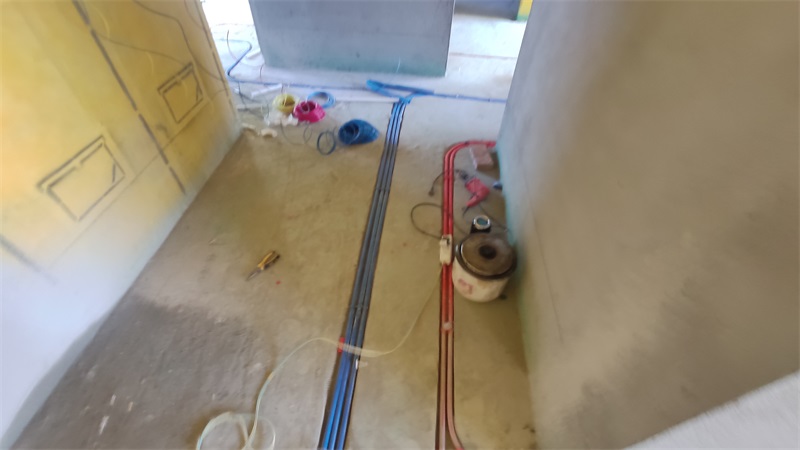

强弱电布管相距30cm以上













回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-5-20 10:58:22 | 显示全部楼层

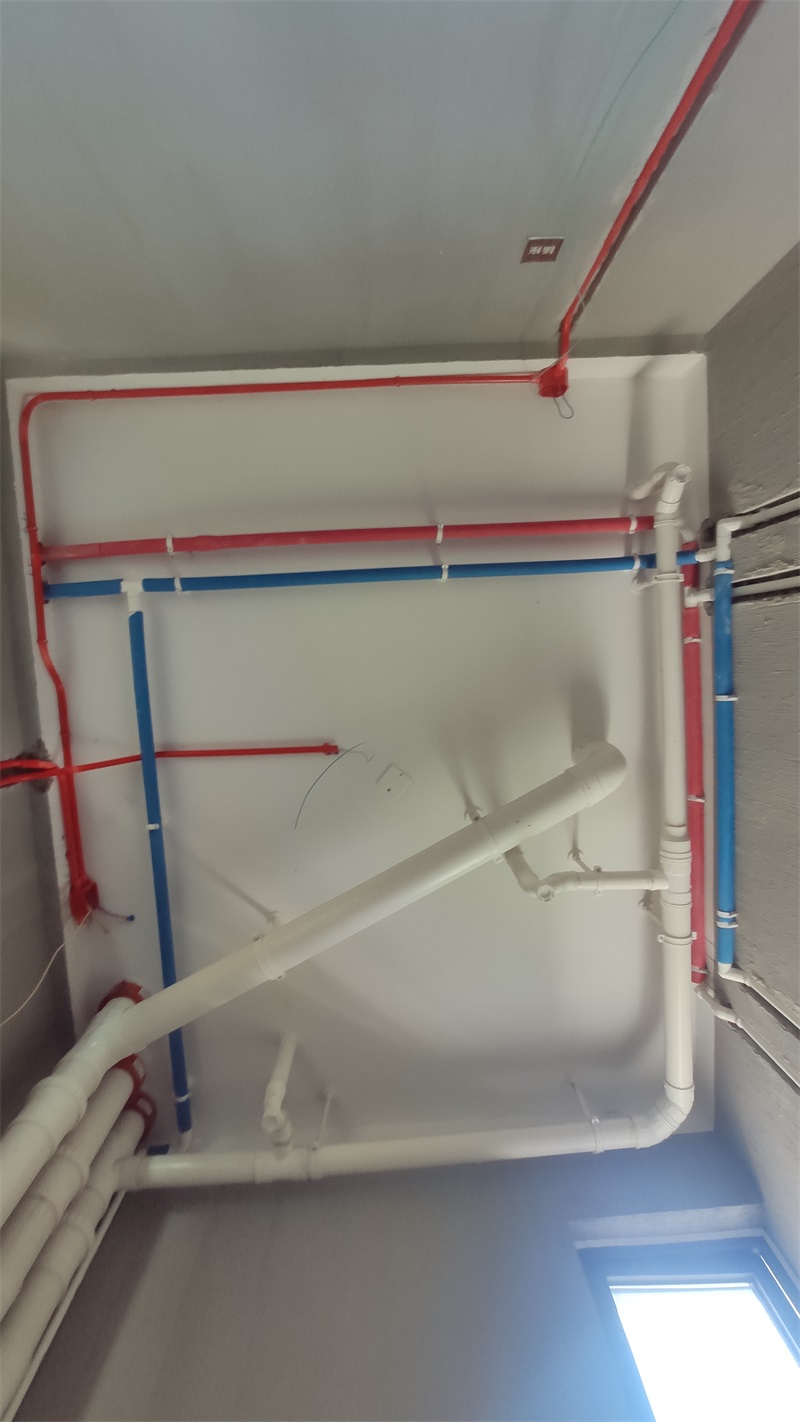

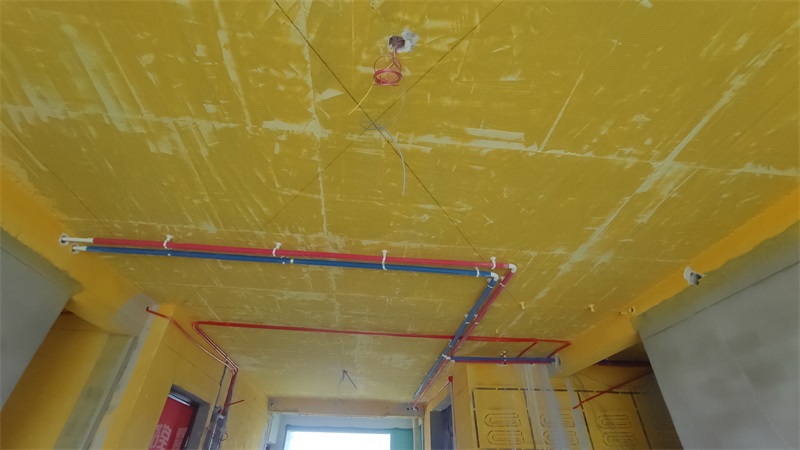

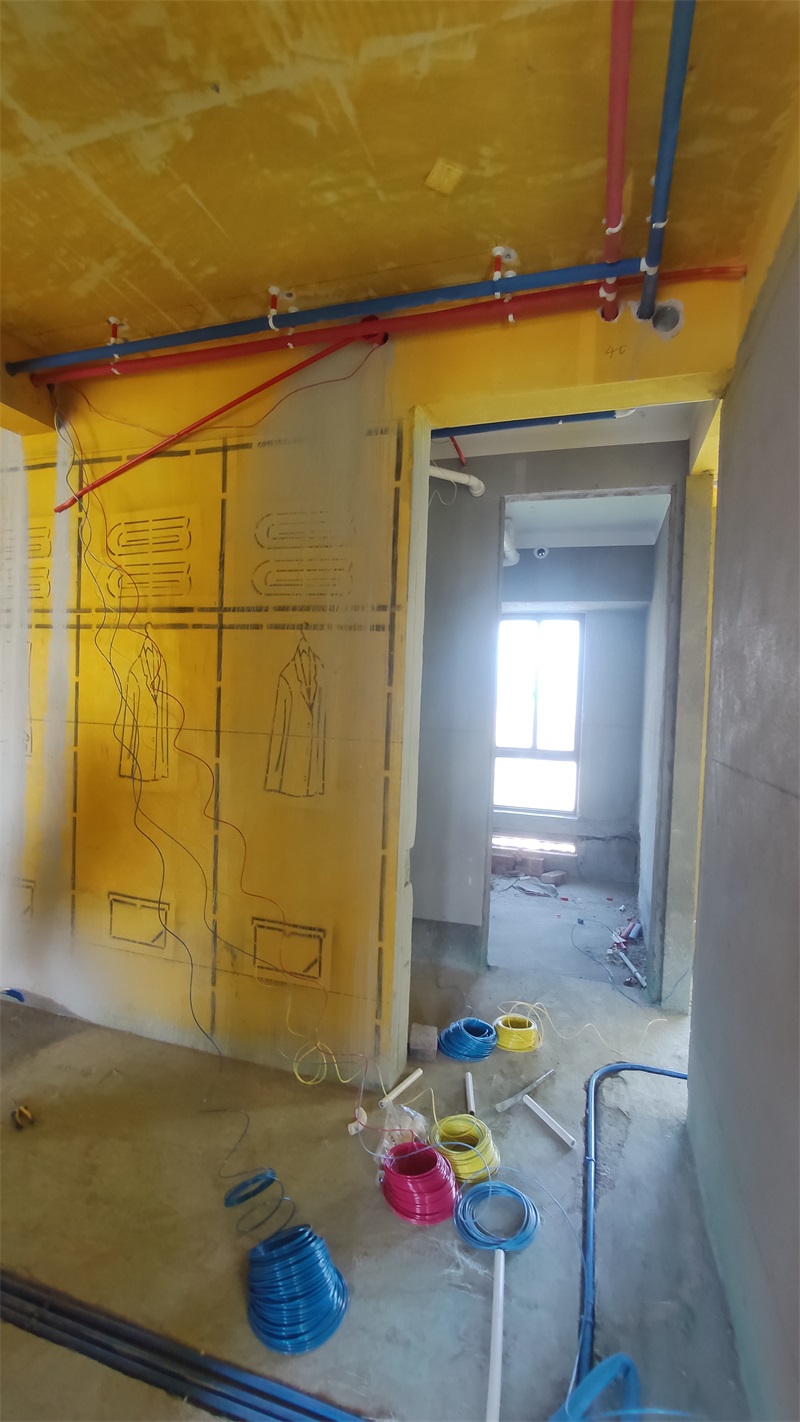

水管吊卡间距小于80cm,转角15CM处增加吊卡增加水管稳定性





回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-5-20 11:01:17 | 显示全部楼层





保温棉:能够很好的解决冷凝水的问题,保护水管











回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-5-20 11:06:04 | 显示全部楼层
本帖最后由 格堂小范 于 2021-5-20 11:07 编辑

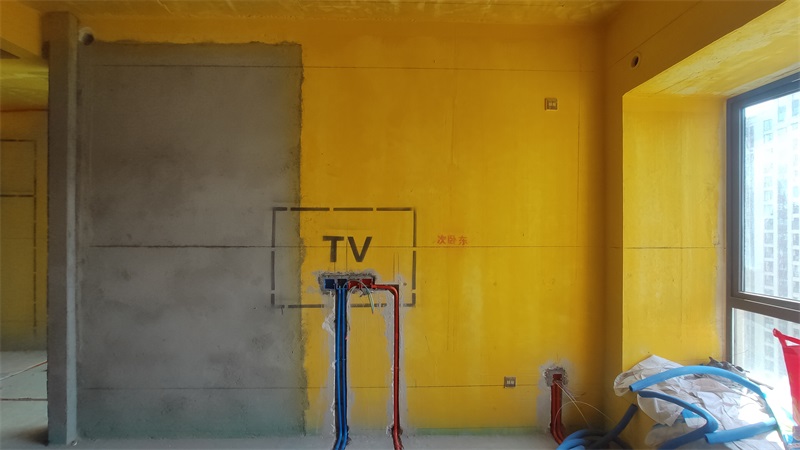

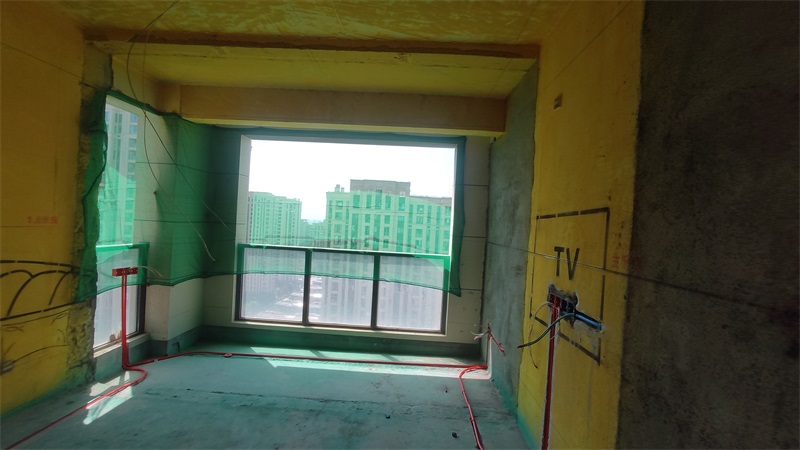

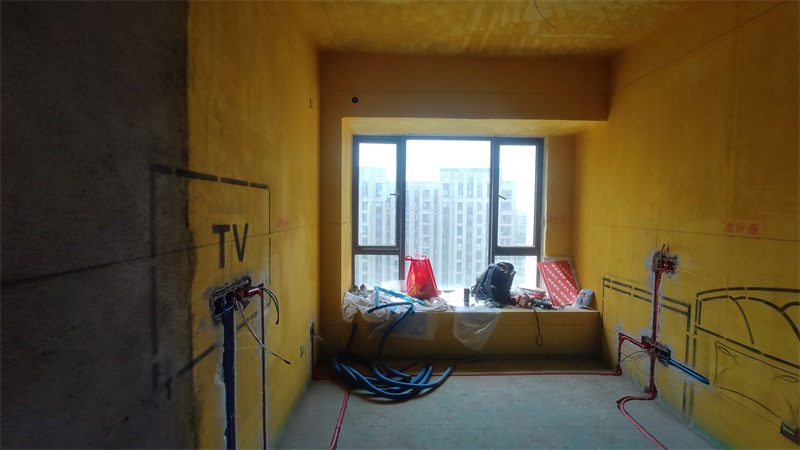

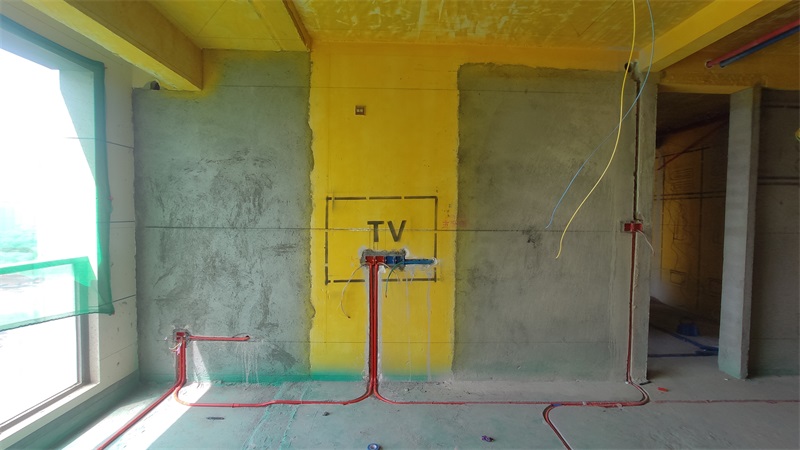

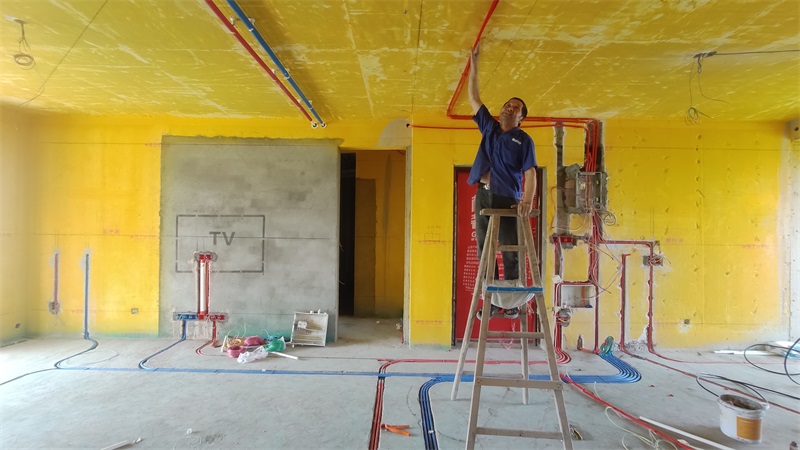

电视后面的TV线有专门的管道向上接通,很正规,而且避免干扰




回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-5-20 11:11:39 | 显示全部楼层

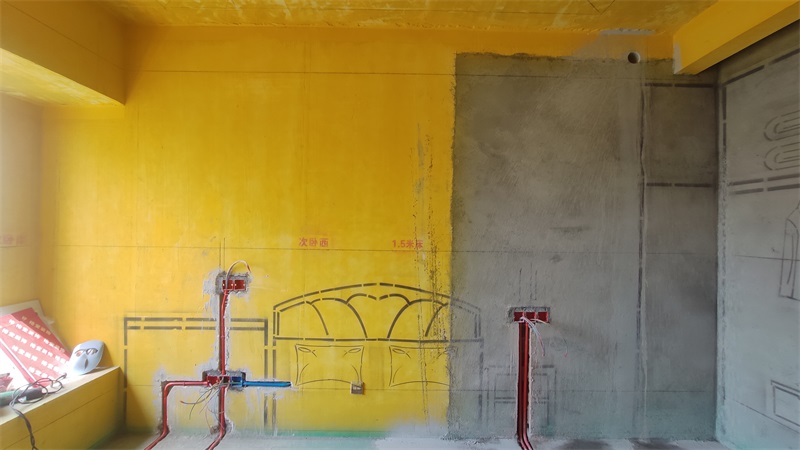

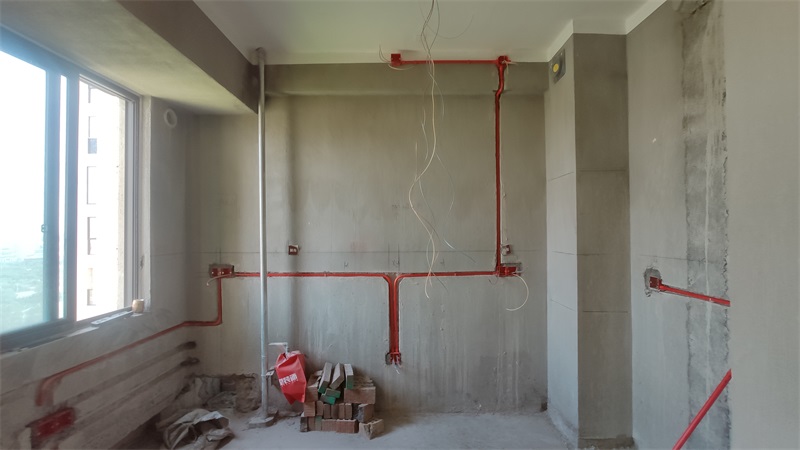

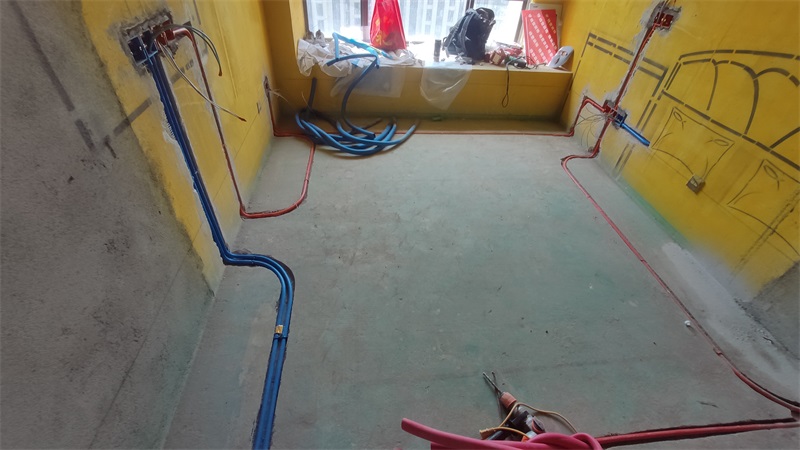

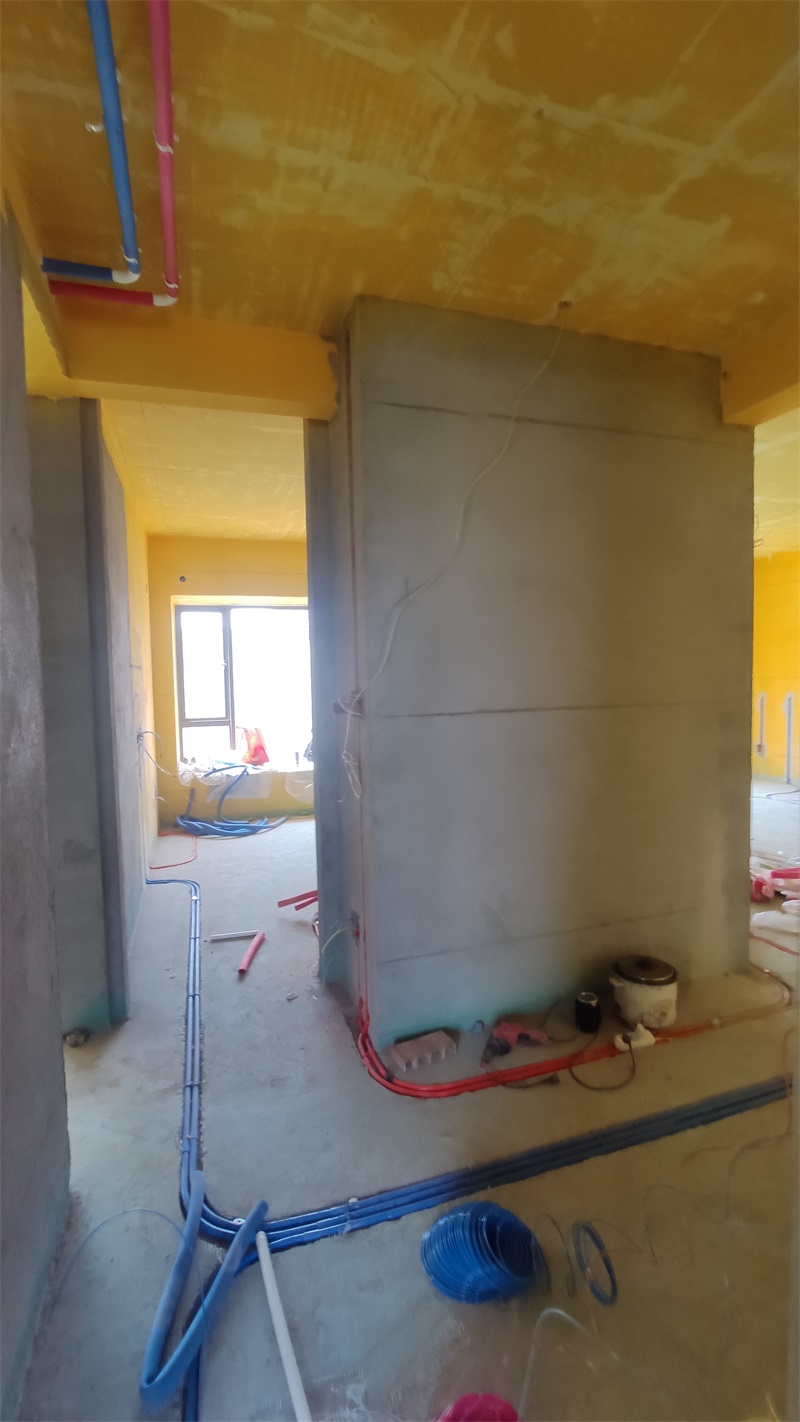

红色为强电,蓝色为弱电














回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-5-20 11:17:53 | 显示全部楼层

同一房间内插座开关水平高低5毫米,并排在一起的开关、插座必须保持横平竖直,必须要接地线。插座内左零右火,上接地














回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-5-20 11:18:57 | 显示全部楼层

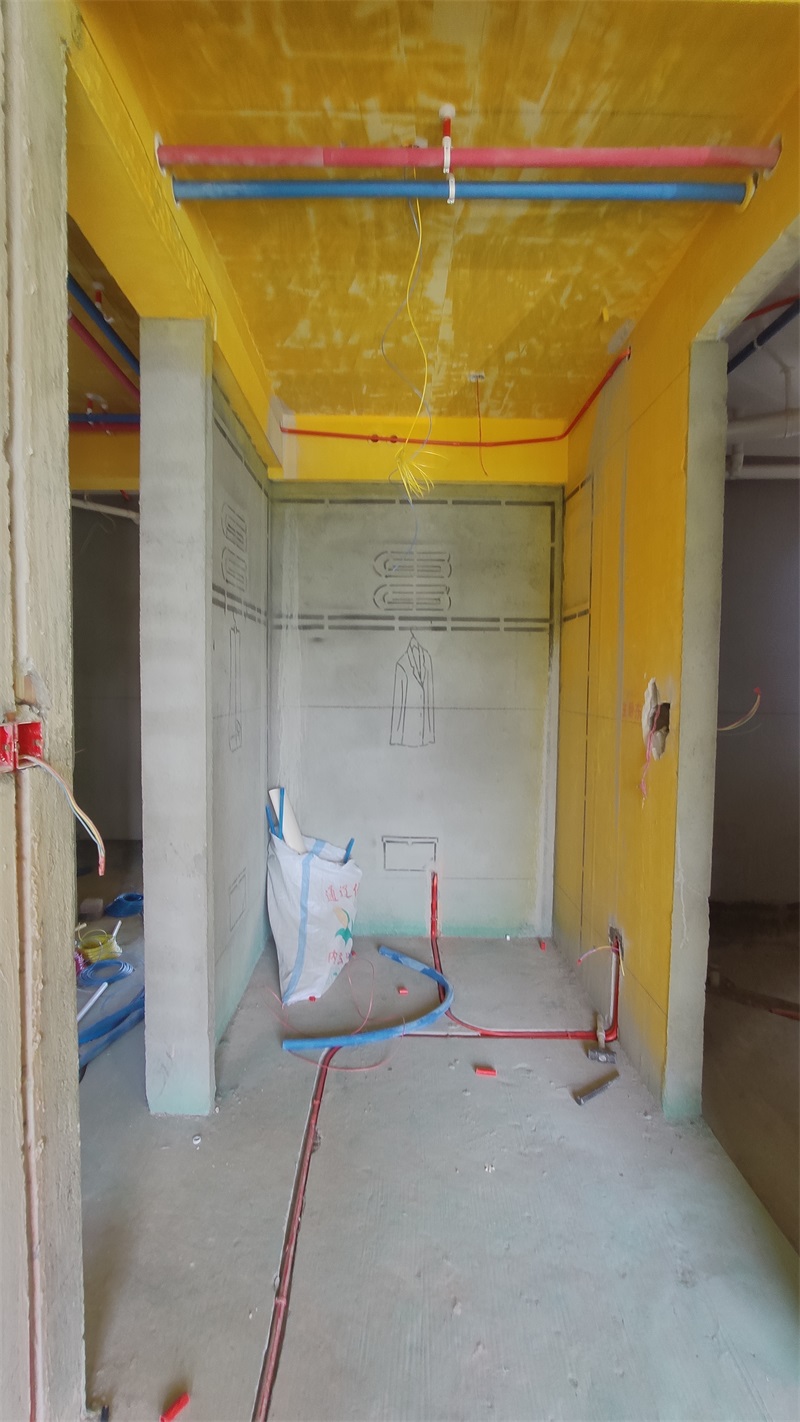

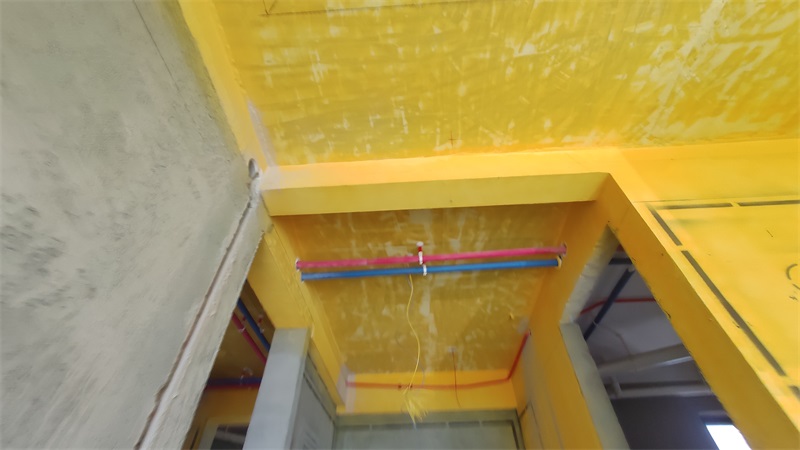

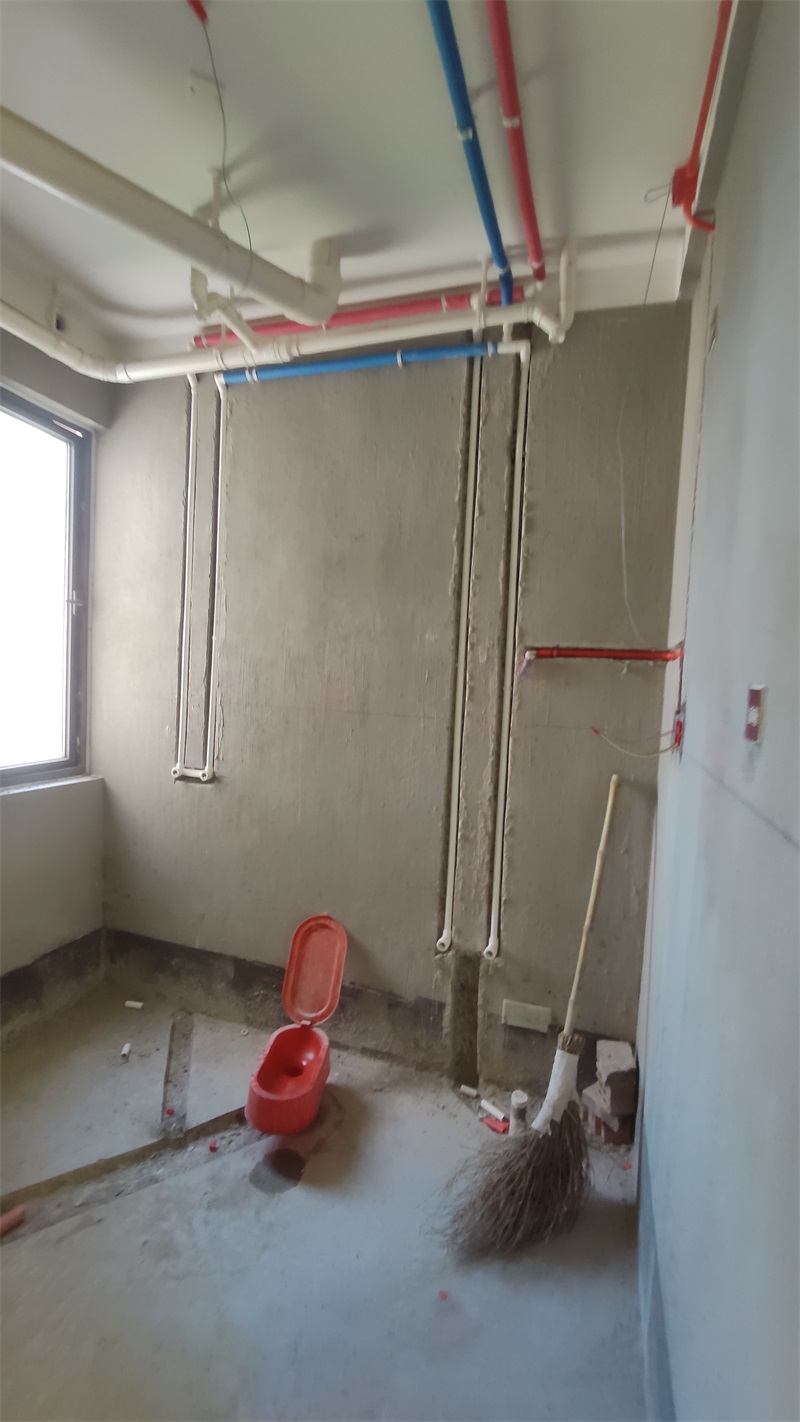

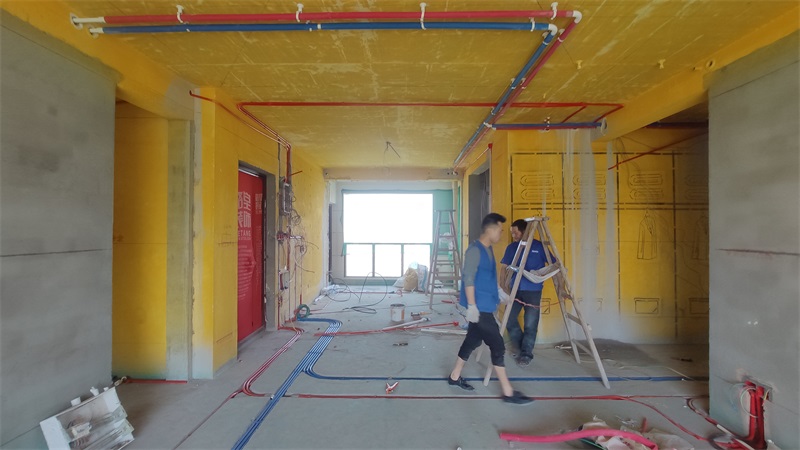

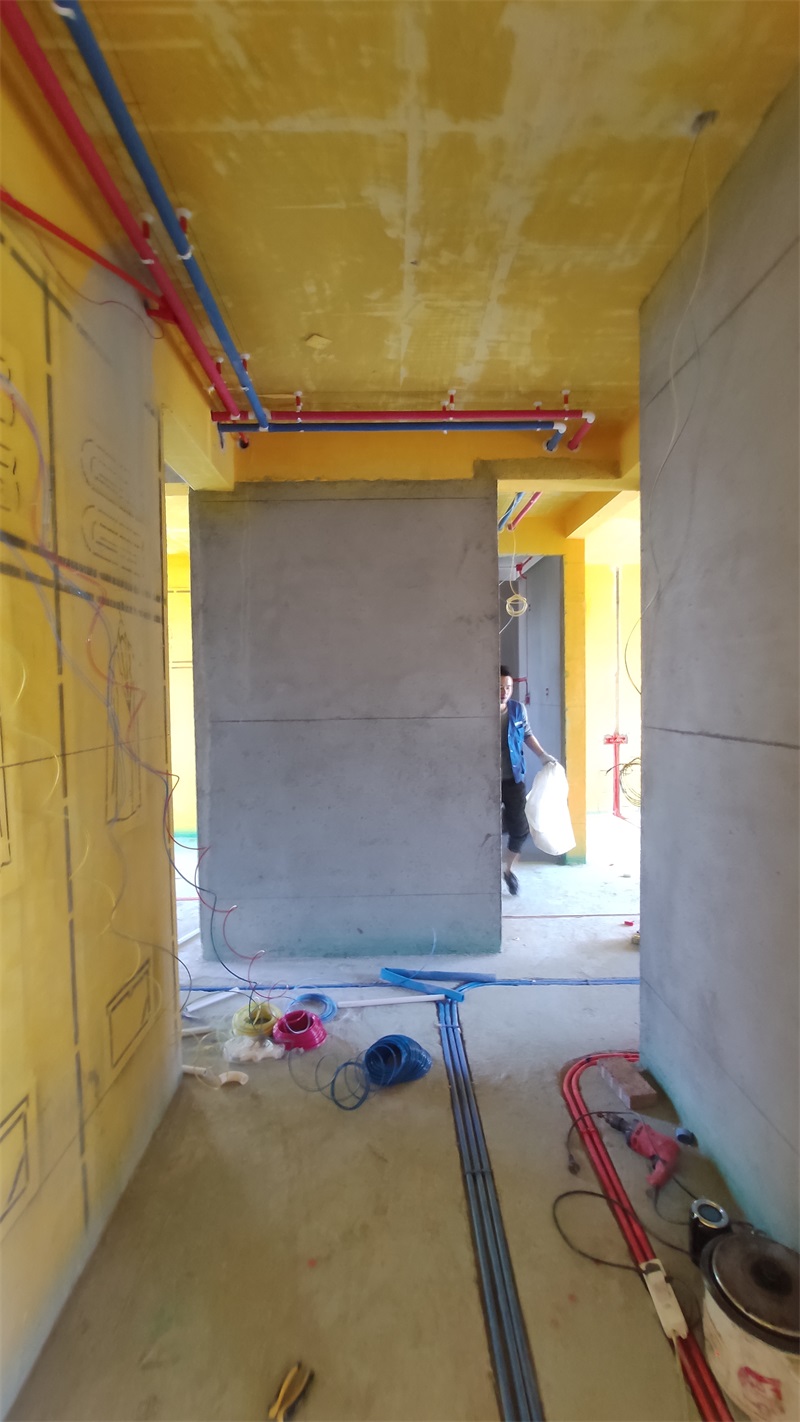

水管已包保温棉,红色为热水管,蓝色为冷水管












回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-5-20 11:25:40 | 显示全部楼层


冷热水管布置专业规范,左热右冷













回复 支持 反对

使用道具 举报
