[衢州] 衢州公馆5-200#166㎡现代 —-自由呼吸的愉悦通感

[复制链接]
 楼主| 发表于 2021-6-16 17:16:09 | 显示全部楼层

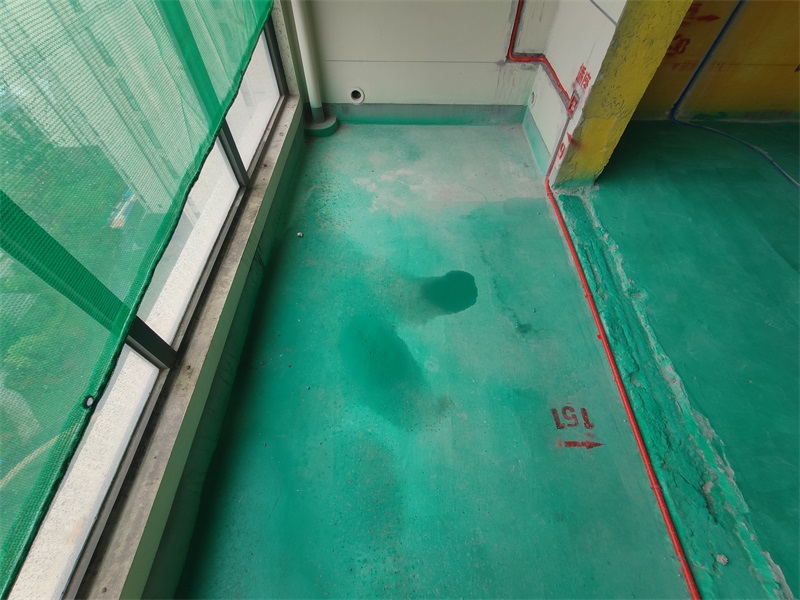

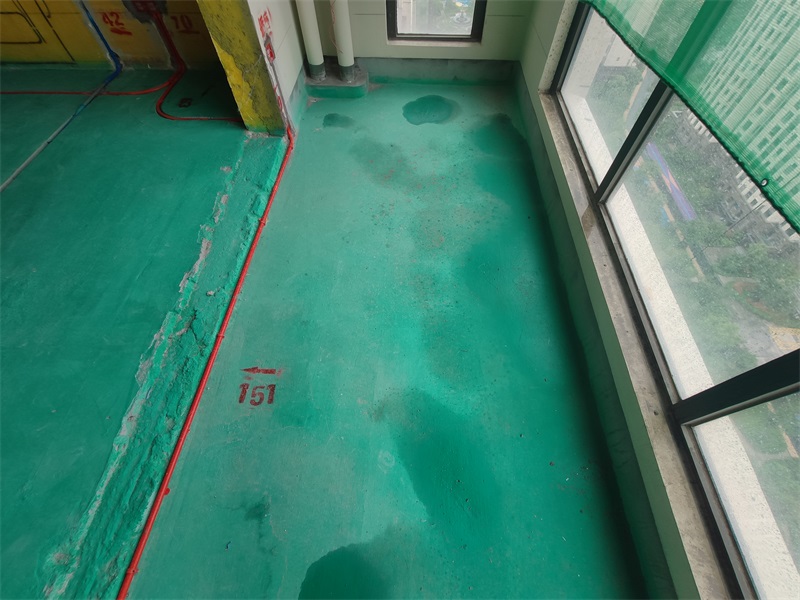

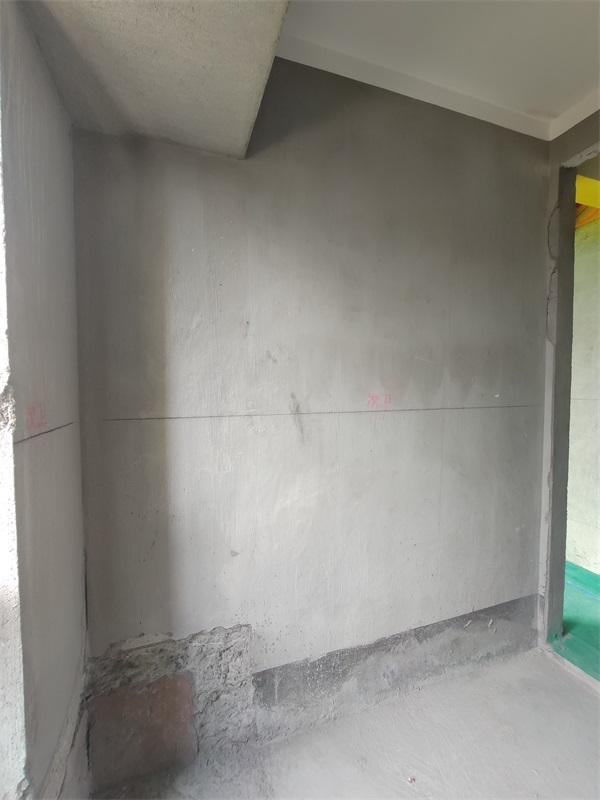

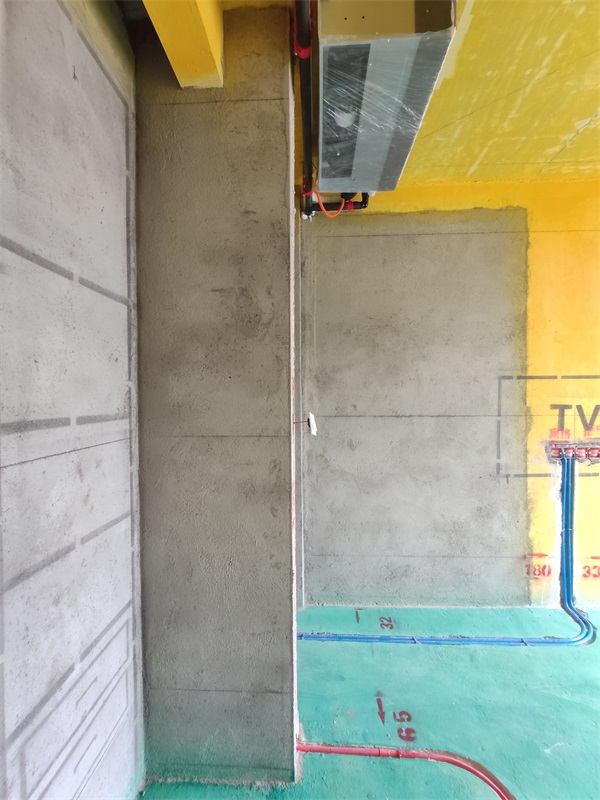

标注间距，方便后期定位维修











回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-6-16 17:16:57 | 显示全部楼层

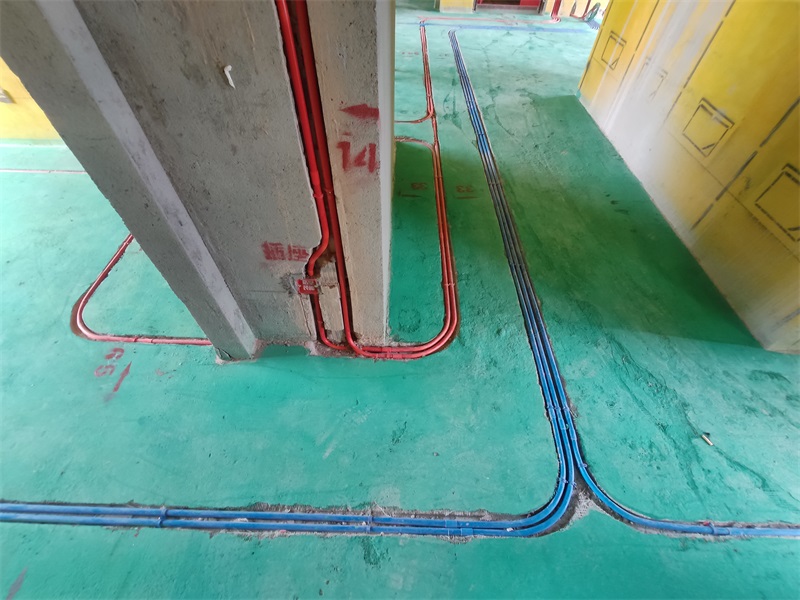

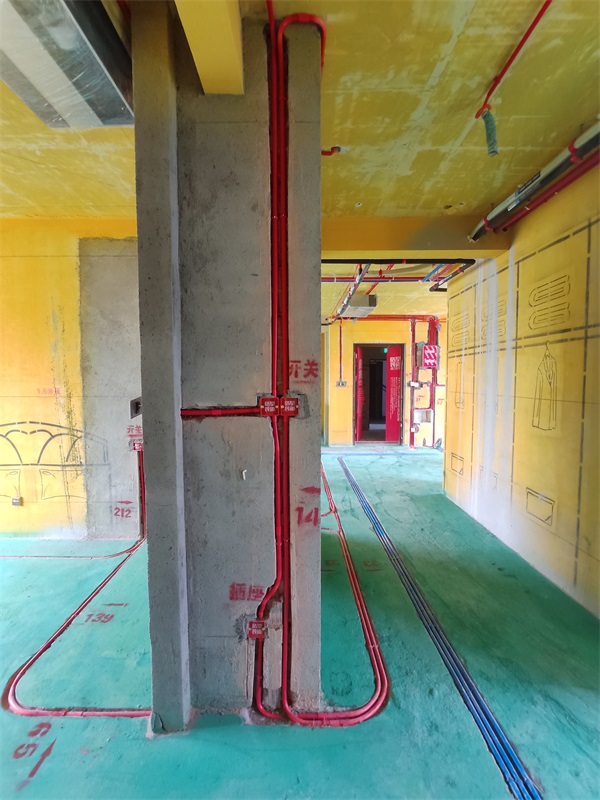

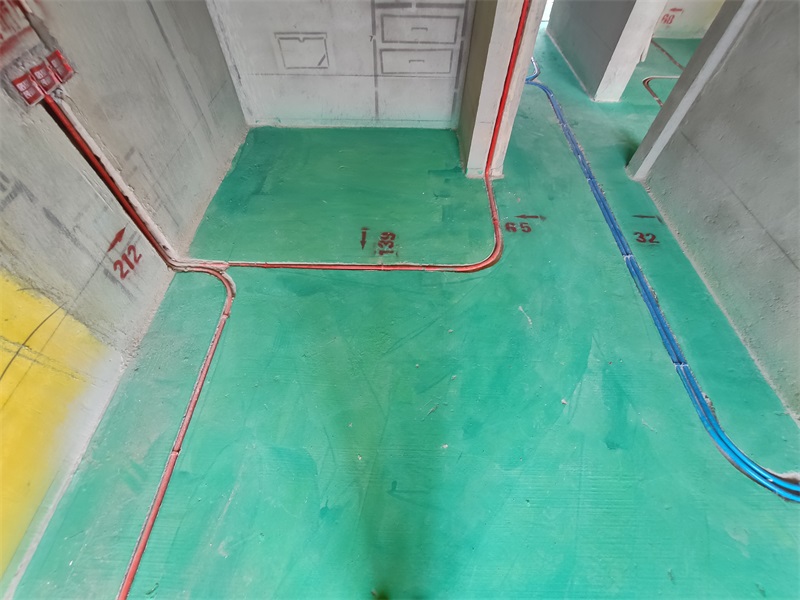

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀











回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-6-16 17:20:37 | 显示全部楼层
水管弯头外露不需要包保温棉



回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-6-16 17:21:10 | 显示全部楼层

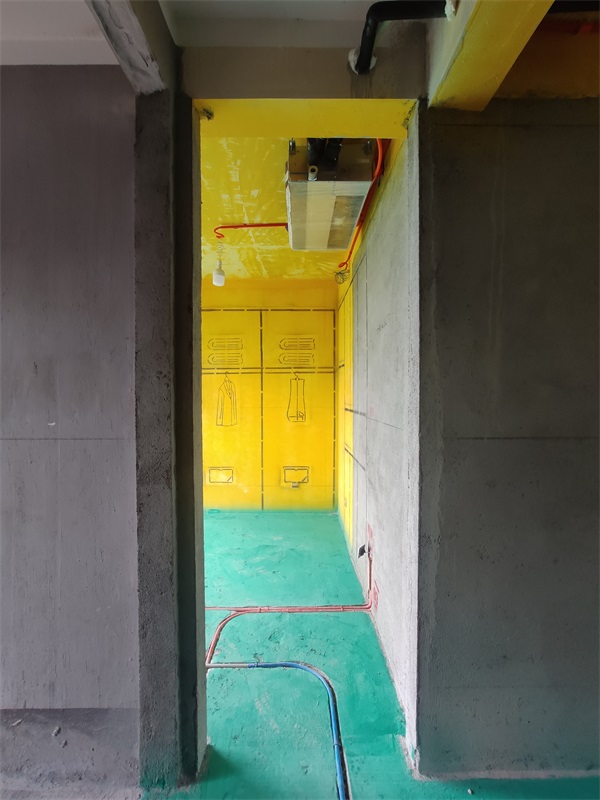

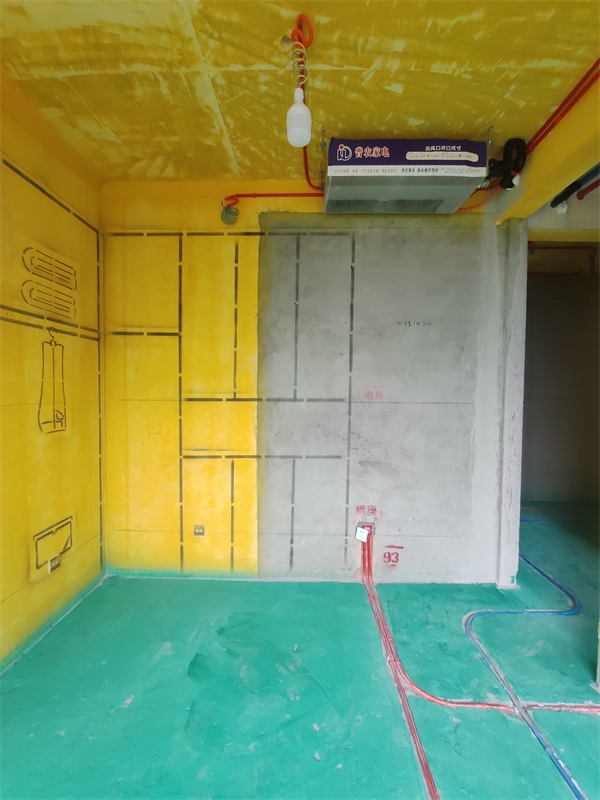

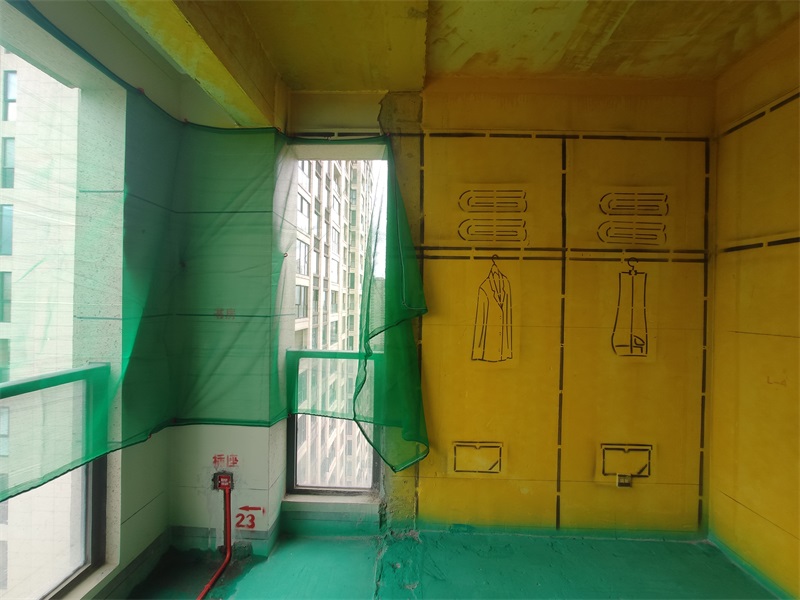

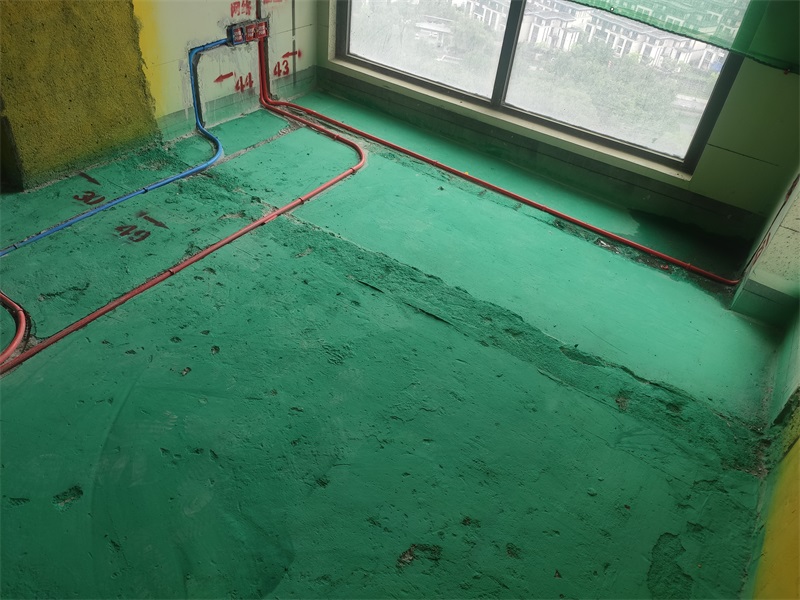

线路布置   横平竖直








回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-6-16 17:23:31 | 显示全部楼层

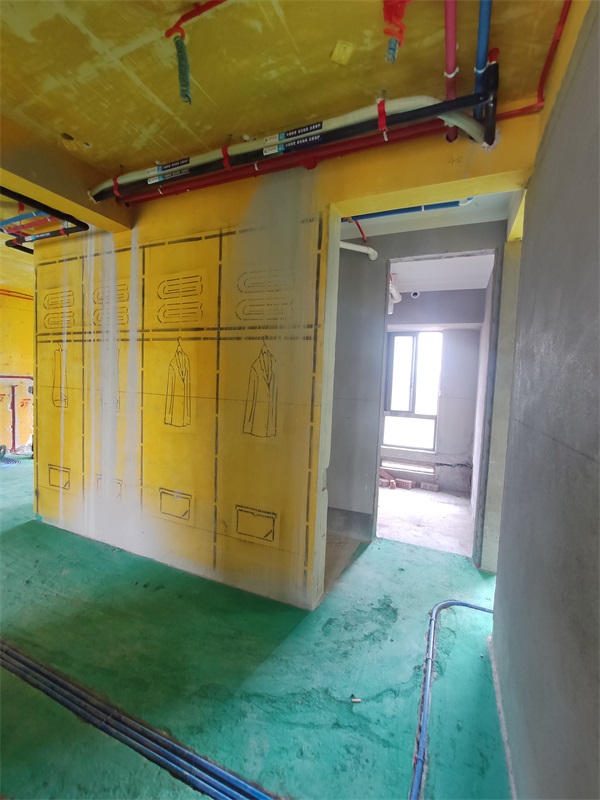

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰











回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-6-16 17:24:21 | 显示全部楼层

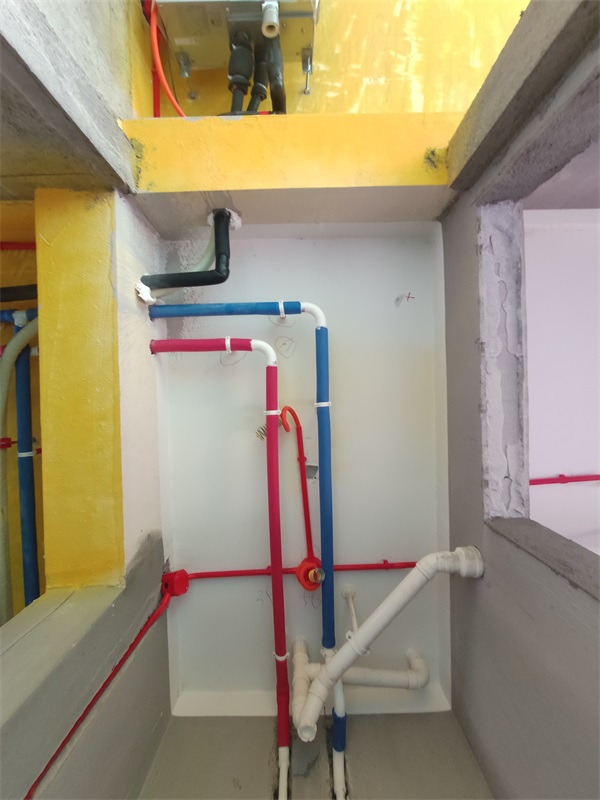

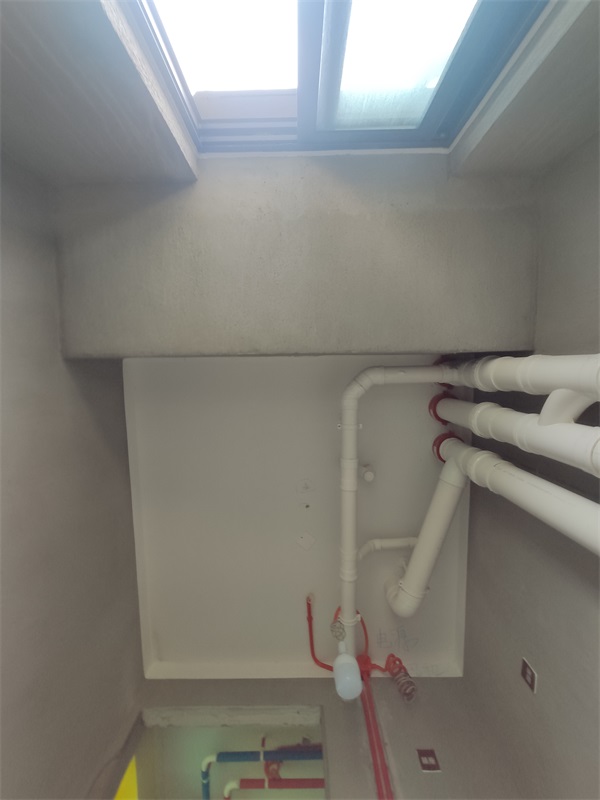

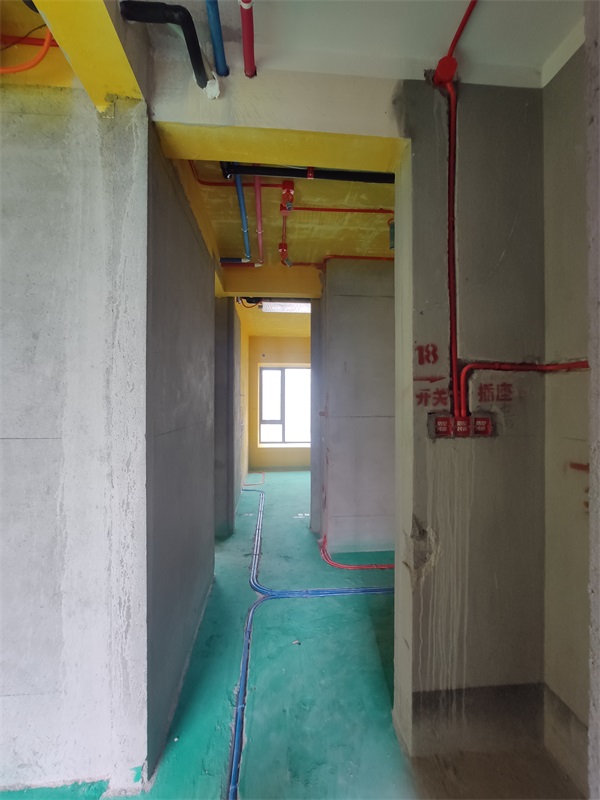

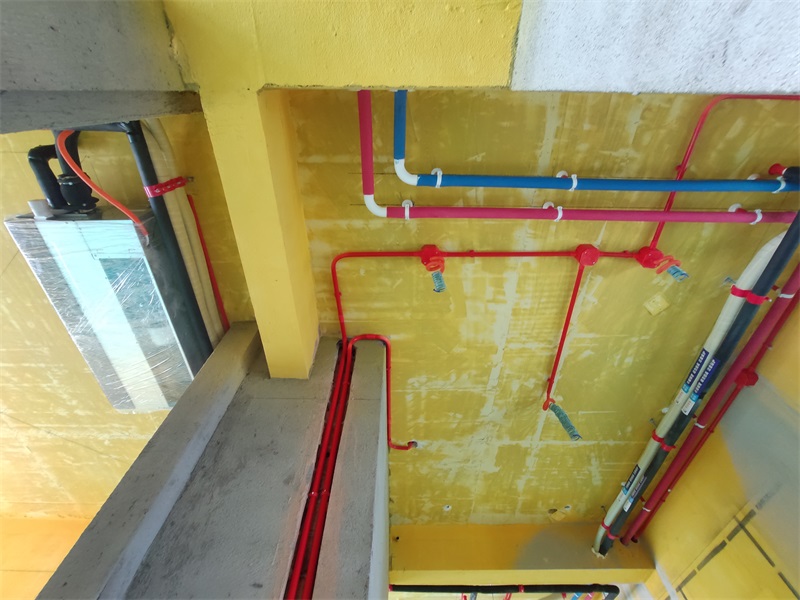

走墙水管采用下垂式安装









回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-6-16 17:27:01 | 显示全部楼层

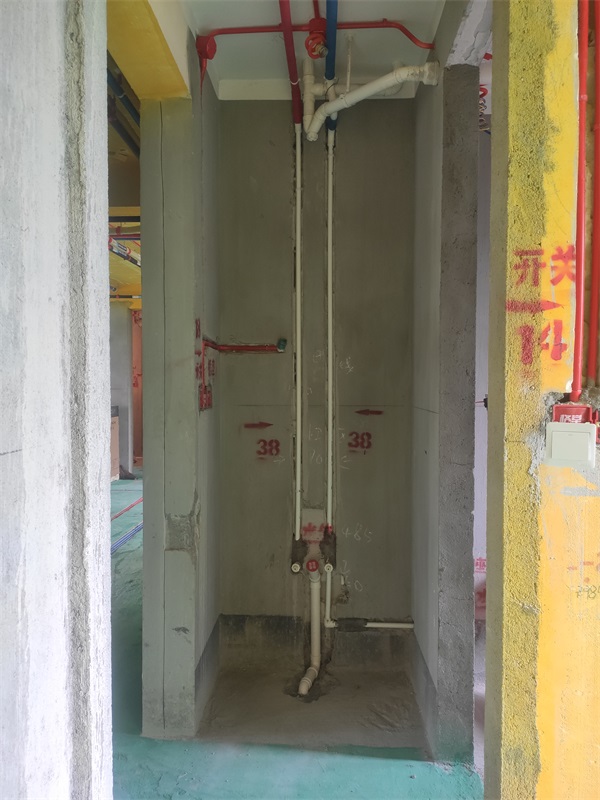

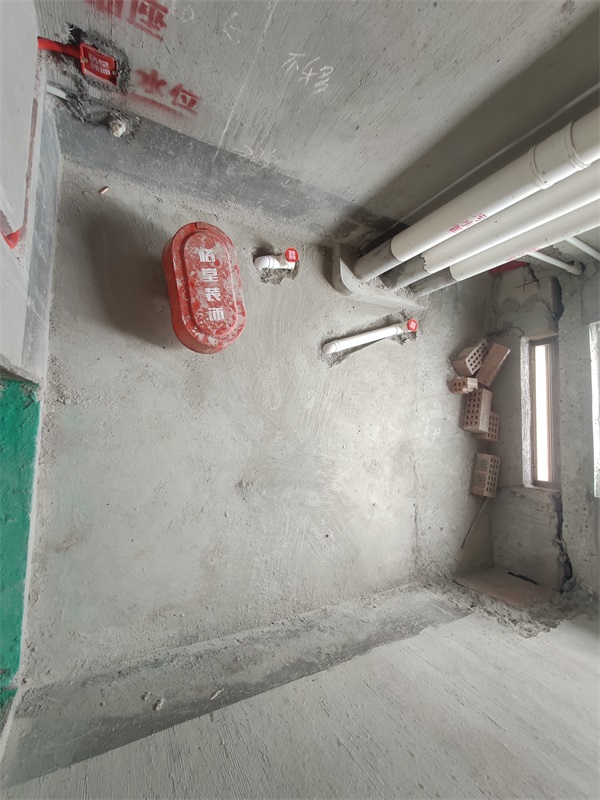

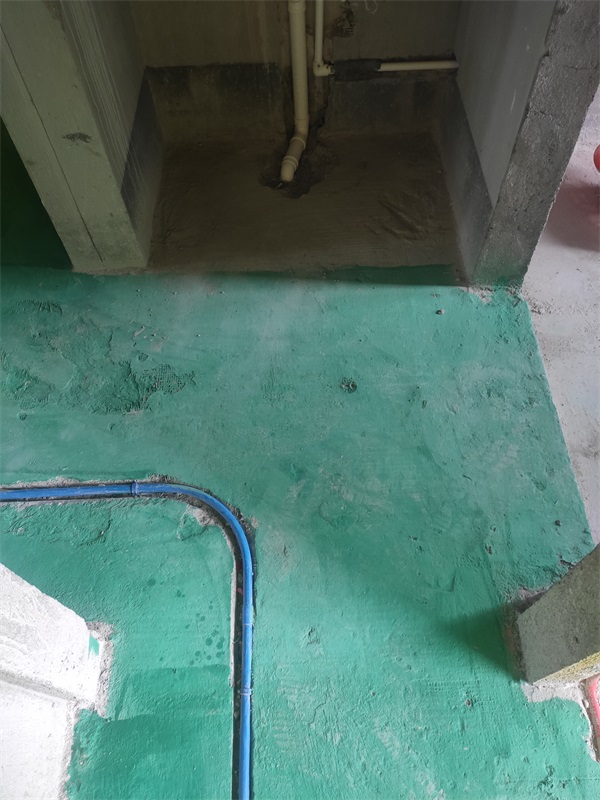

马桶下水孔中心距离毛坯墙面33cm左右，淋浴房地漏距离毛坯墙面8cm左右，马桶边上地漏距离毛坯墙面11 cm左右









回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-6-16 17:29:12 | 显示全部楼层

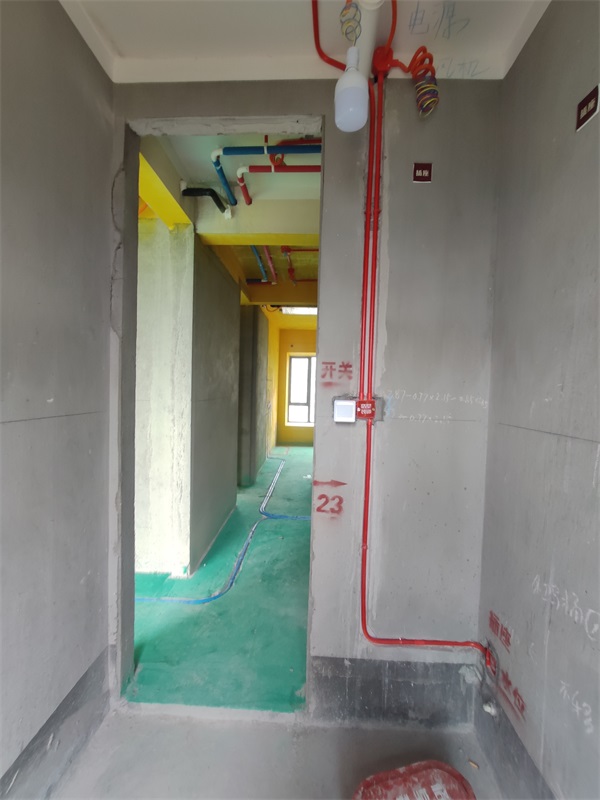

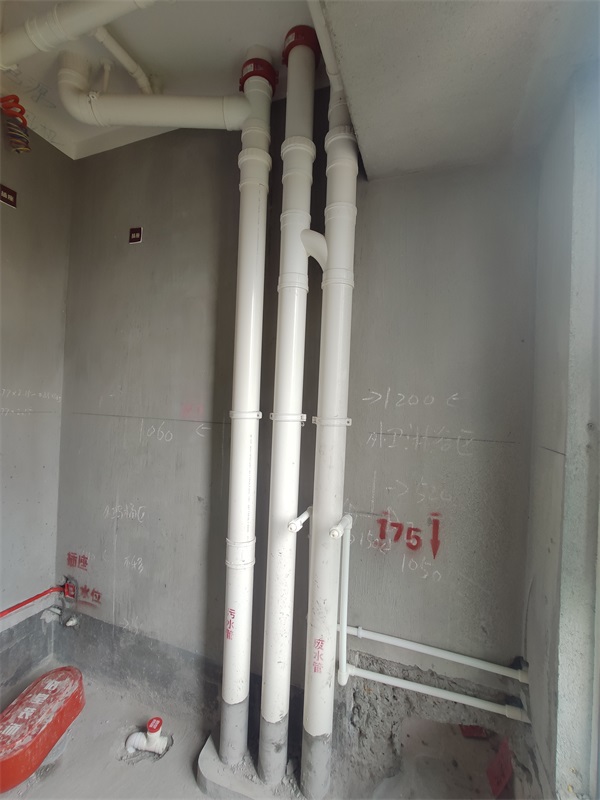

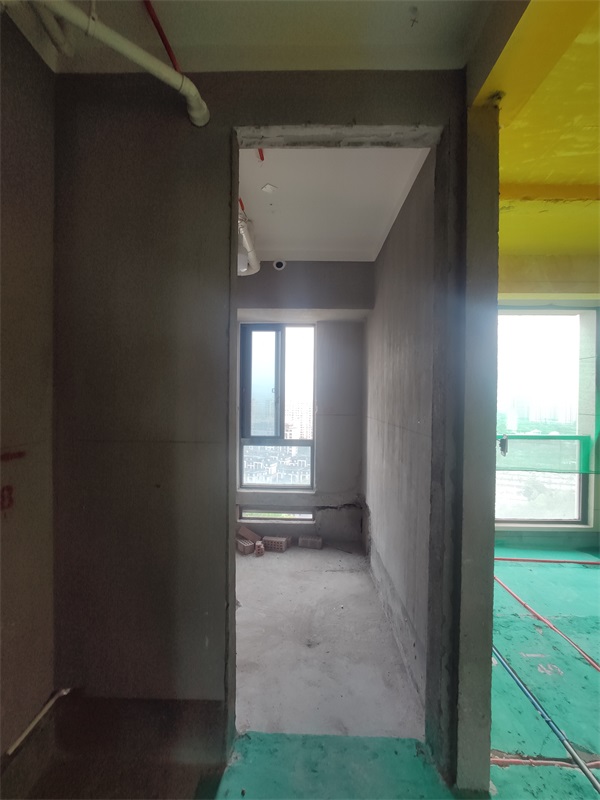

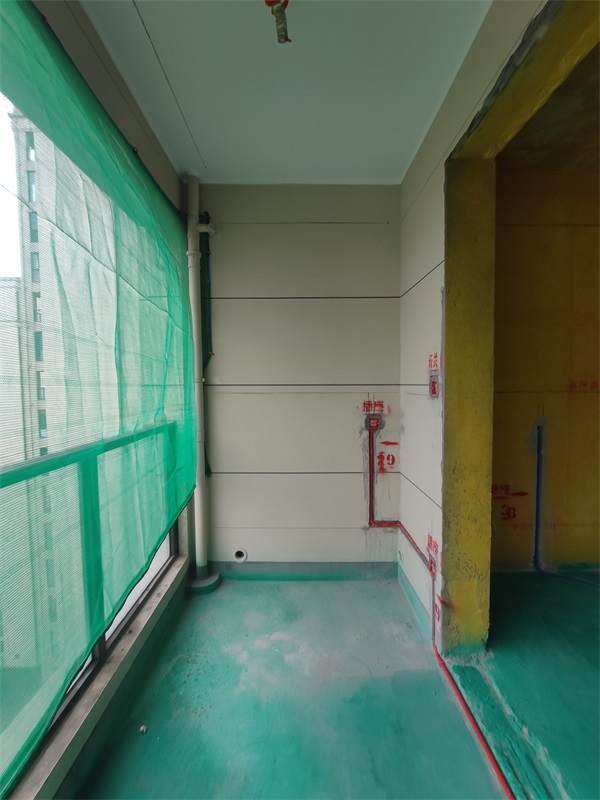

卫生间







回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-6-16 17:36:31 | 显示全部楼层

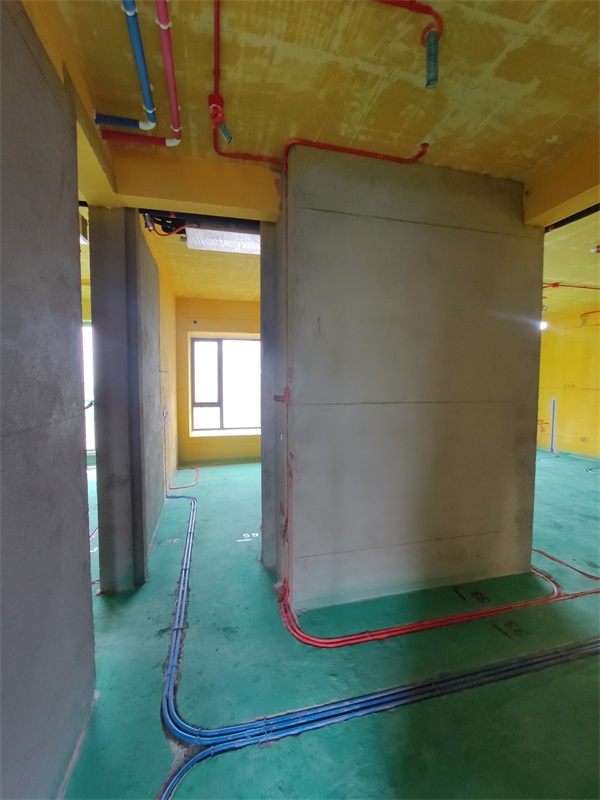

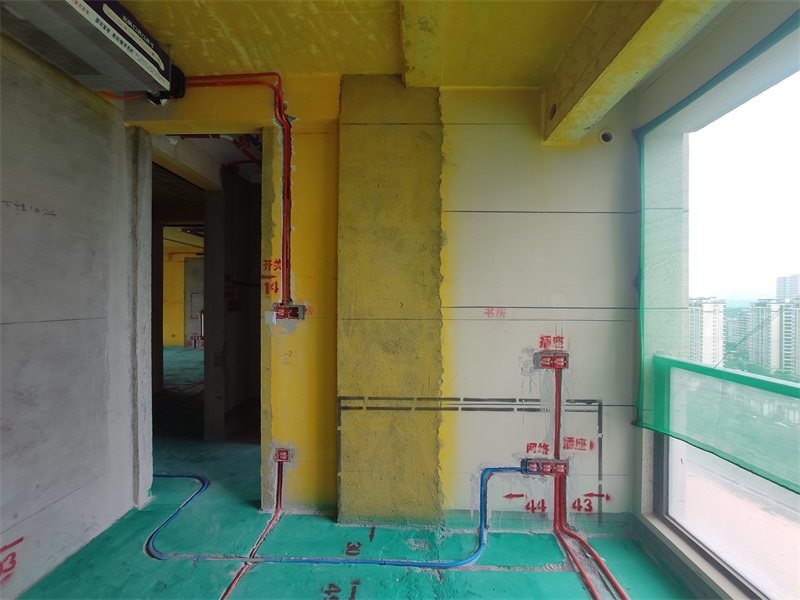

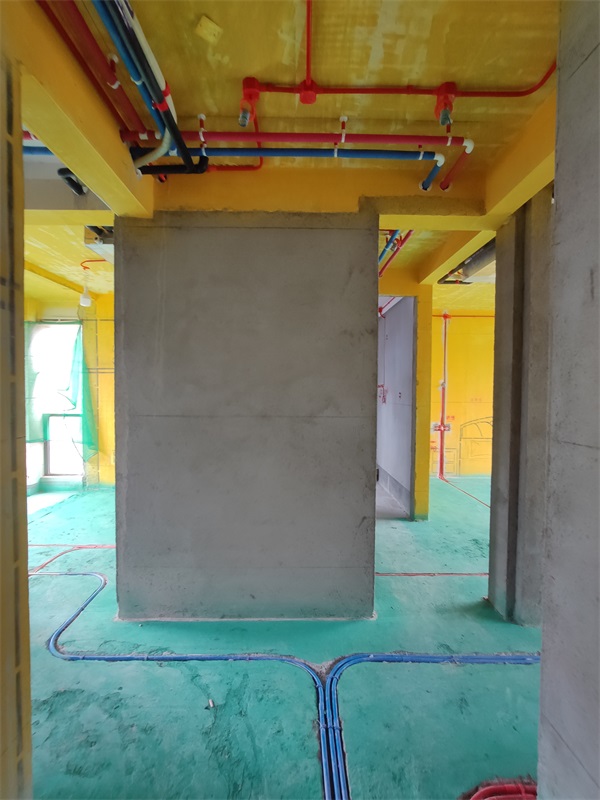

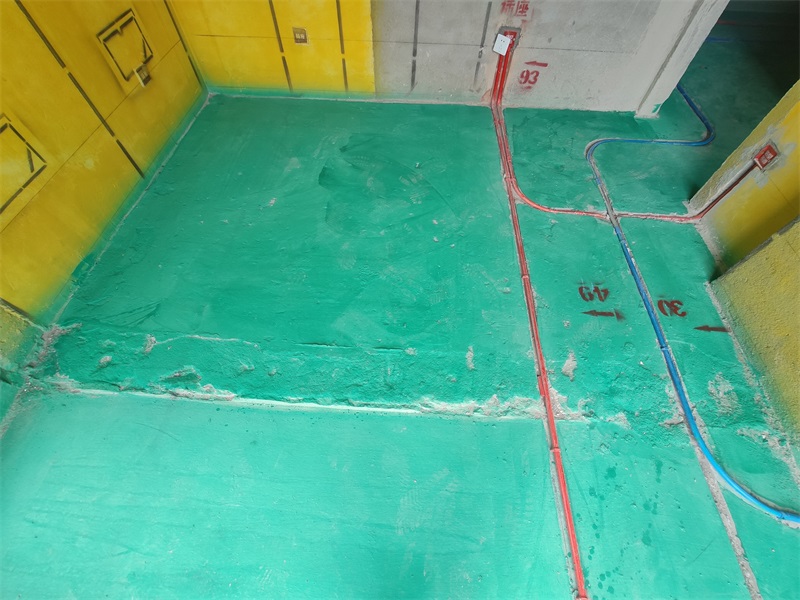

红色为强电，蓝色为弱电








回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-6-16 17:37:08 | 显示全部楼层

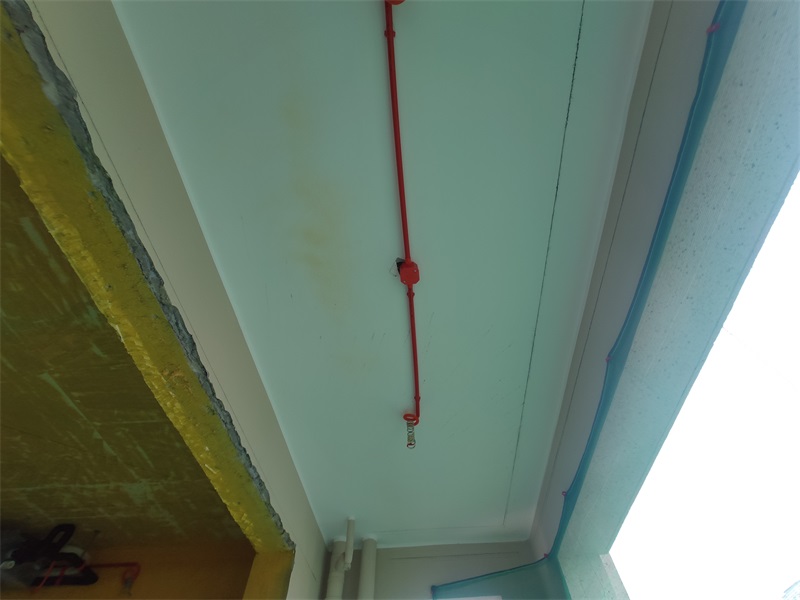

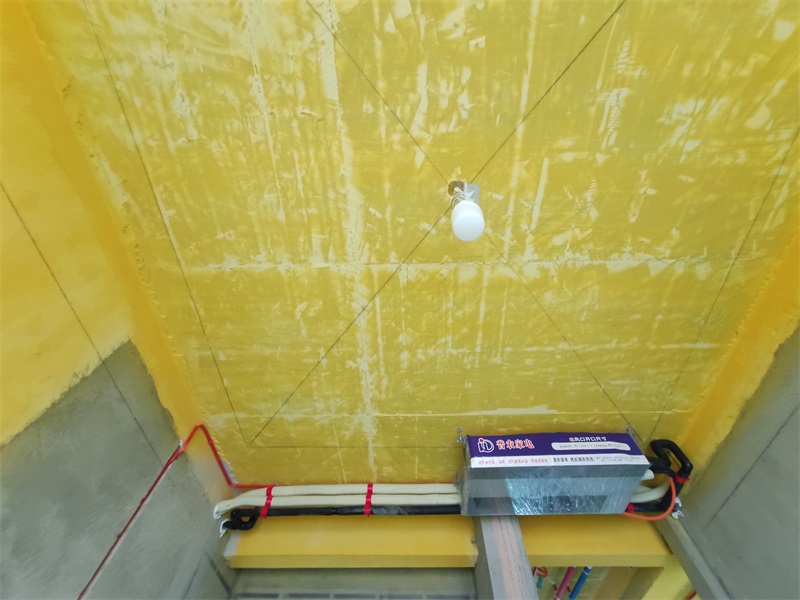

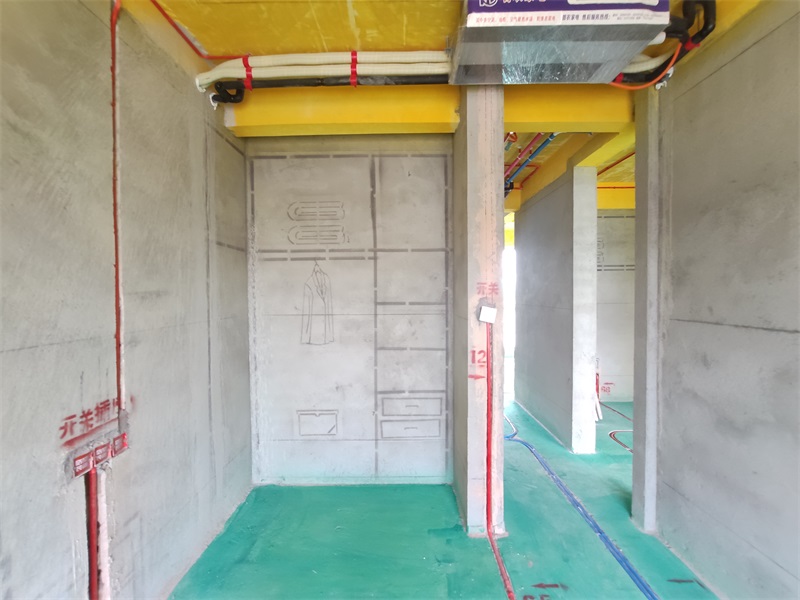

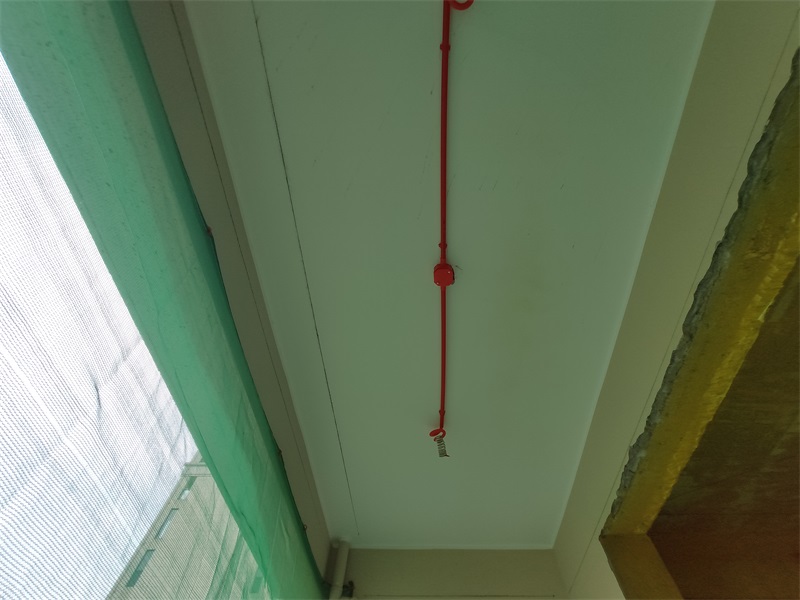

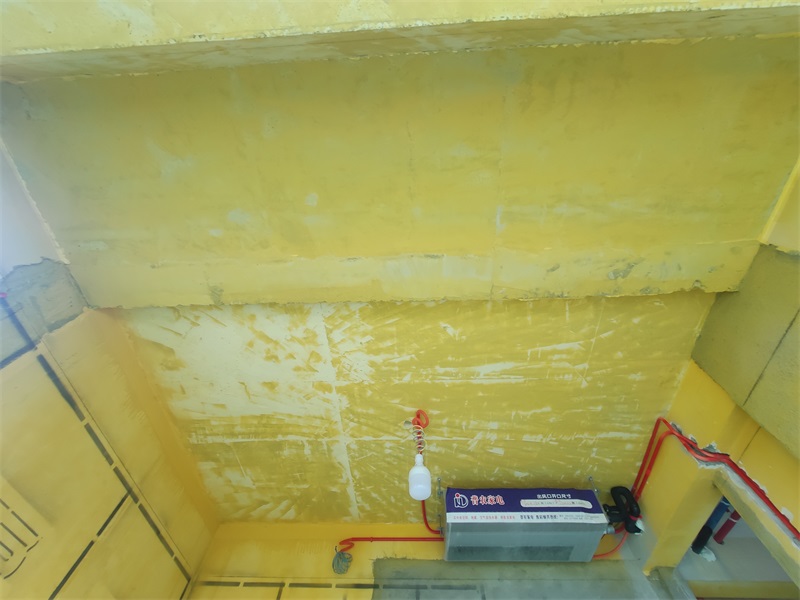

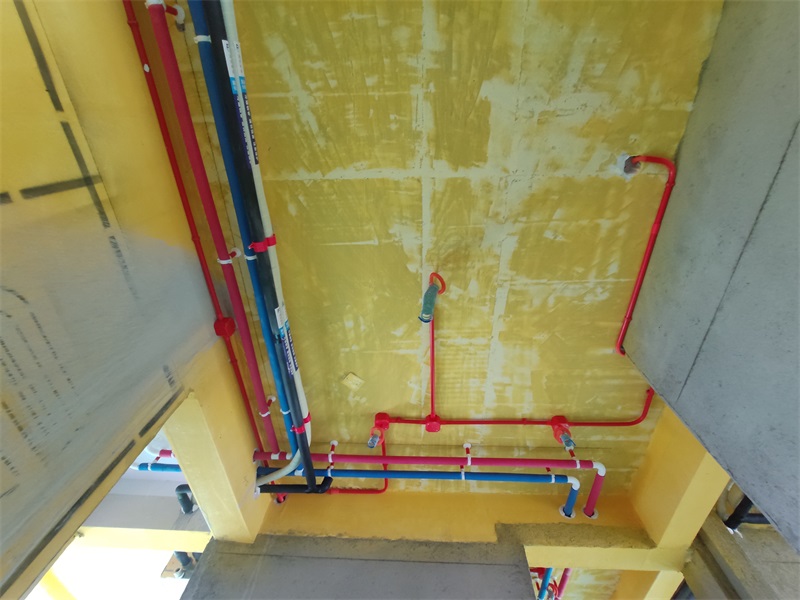

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定












回复 支持 反对

使用道具 举报
