衢州公馆4-2-14#163㎡极简黑白——印迹

发表于 2021-4-28 10:55:32

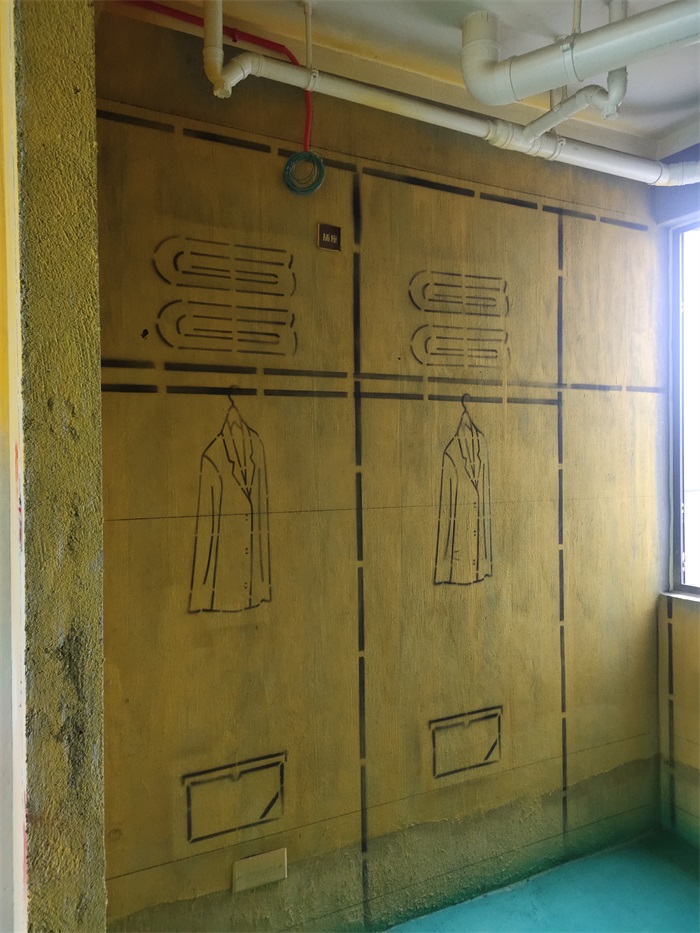

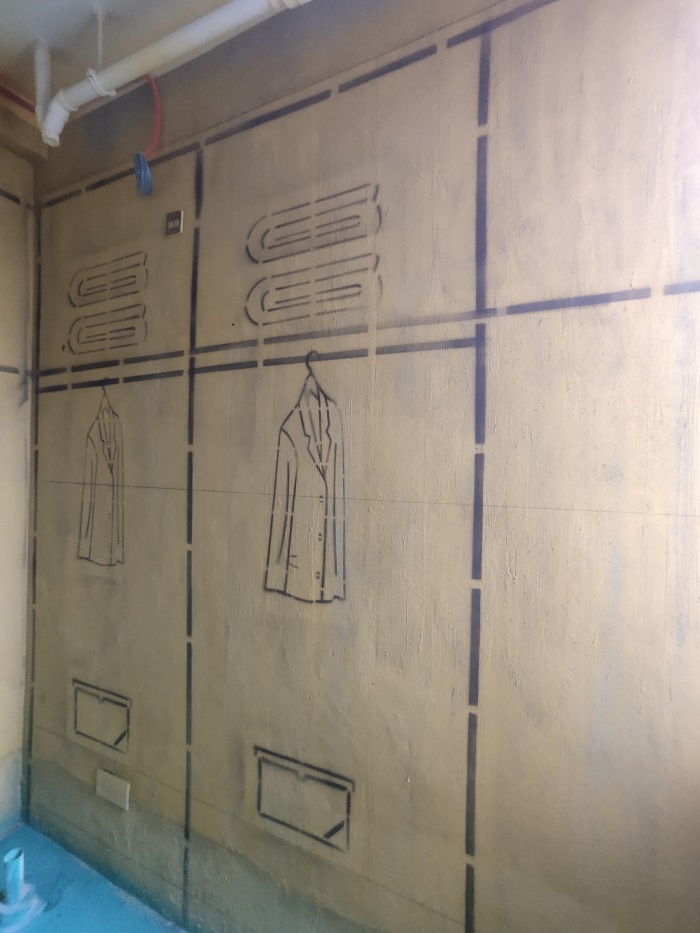

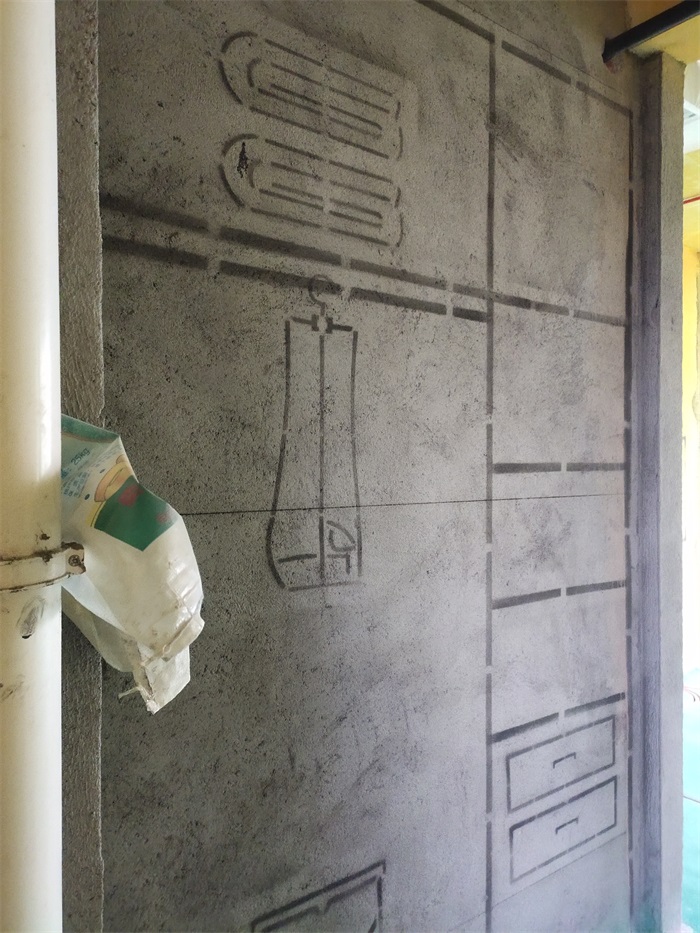

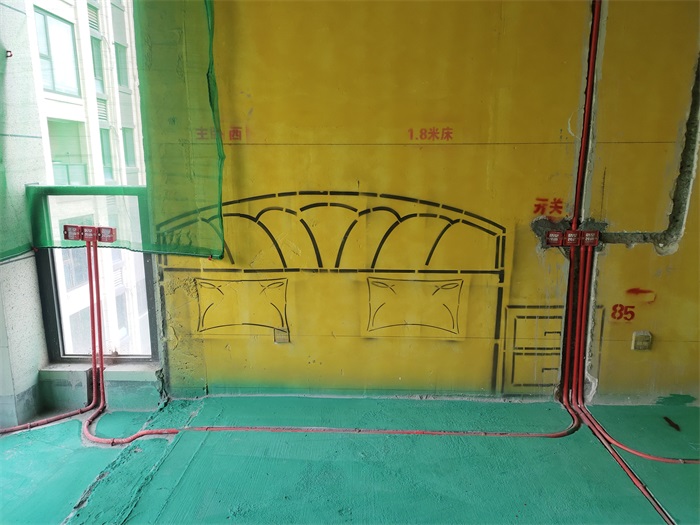

主卧衣帽间水电布线图

发表于 2021-4-28 10:55:56

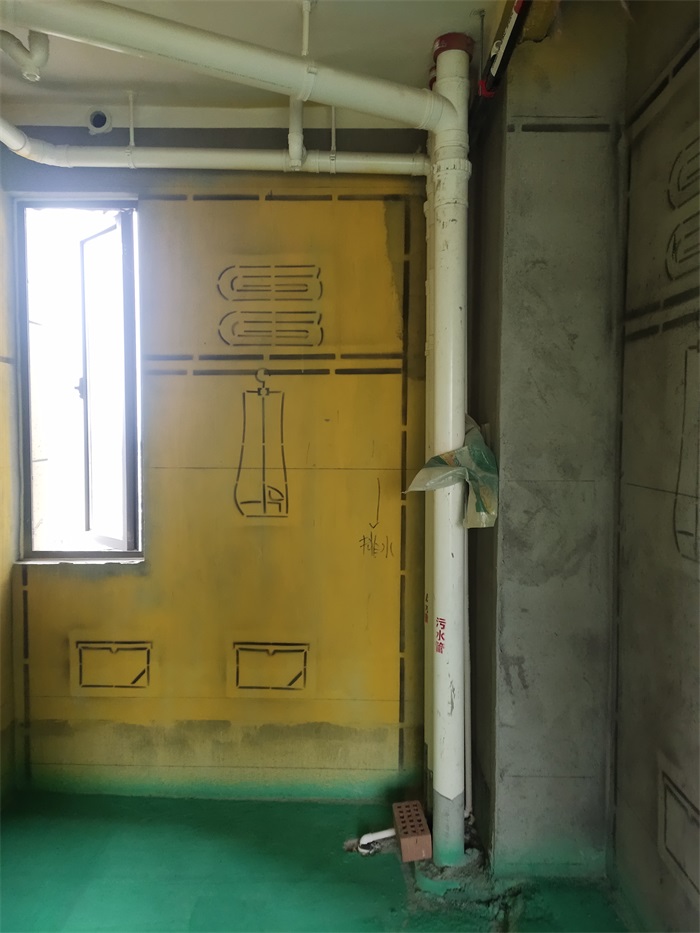

主卧衣帽间对角

发表于 2021-4-28 10:57:02

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

发表于 2021-4-28 10:57:48

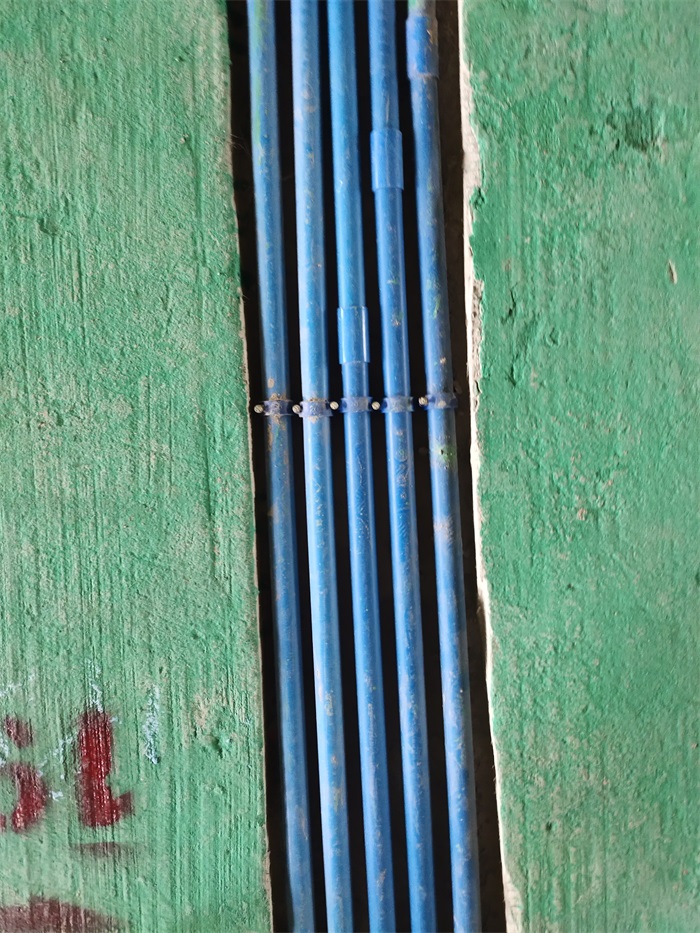

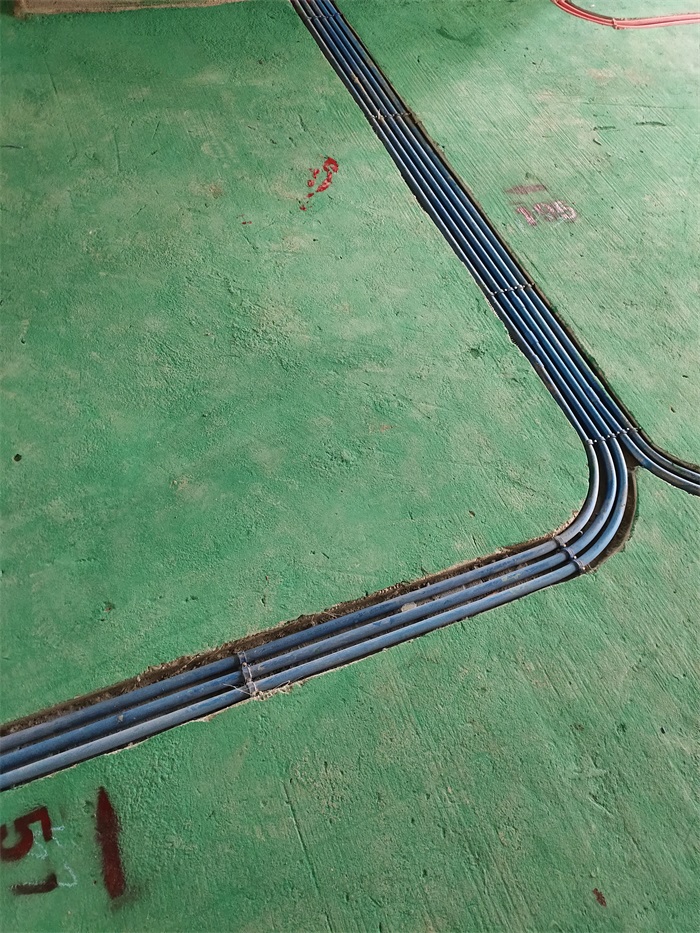

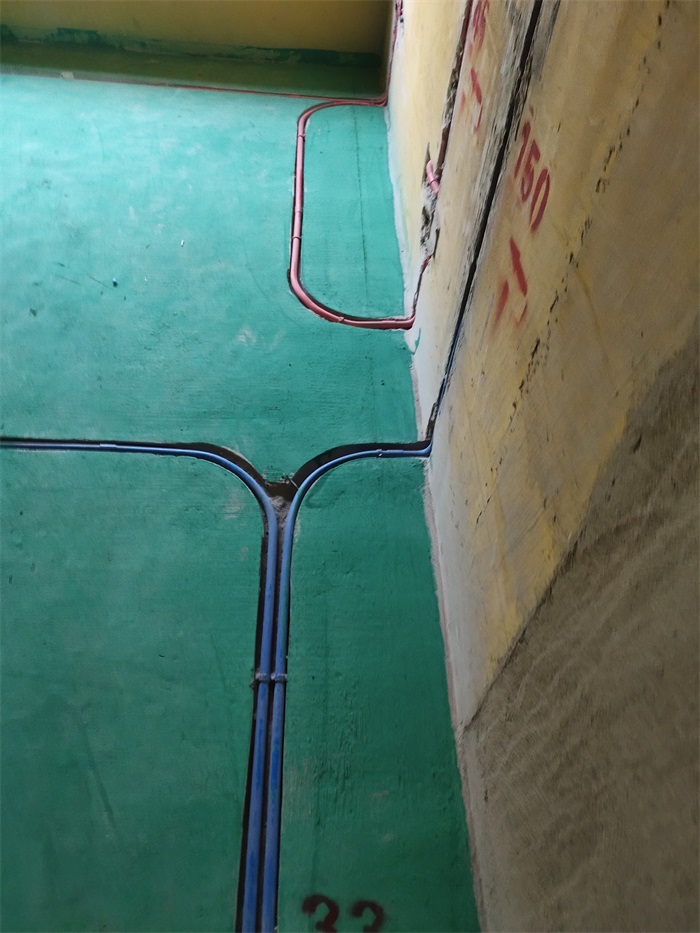

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

发表于 2021-4-28 10:58:55

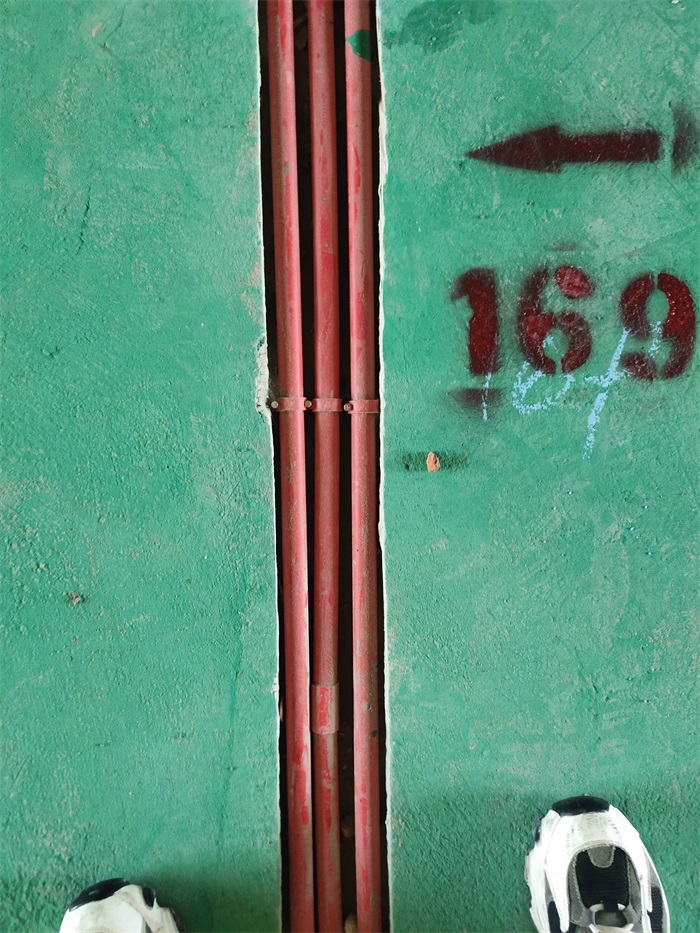

并排两根以上线管固定采用管卡并排顺钉，间隙均匀。

发表于 2021-4-28 10:59:58

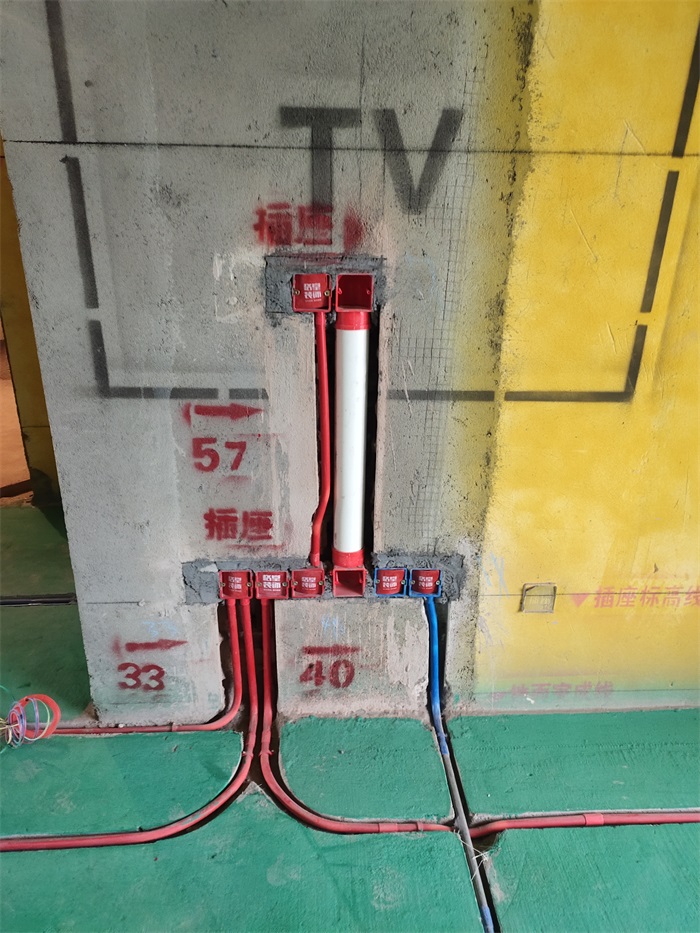

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

发表于 2021-4-28 11:01:07

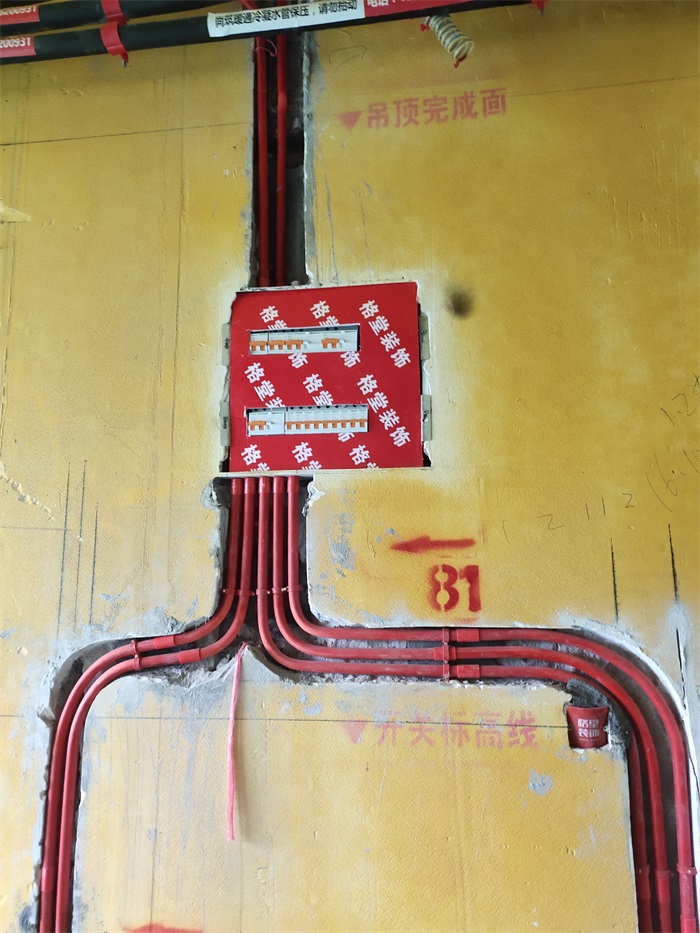

配电箱内标明各空气开关所属功能。弱电箱内标明每条线路通向哪个房间。冰箱单独一路电源线，不进总开。配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全

发表于 2021-4-28 11:01:59

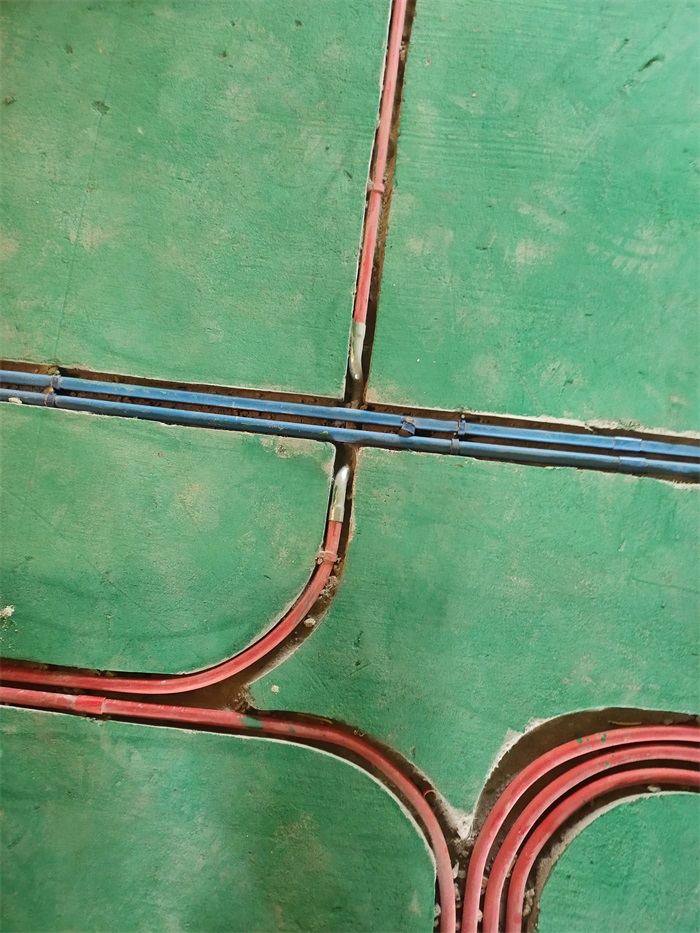

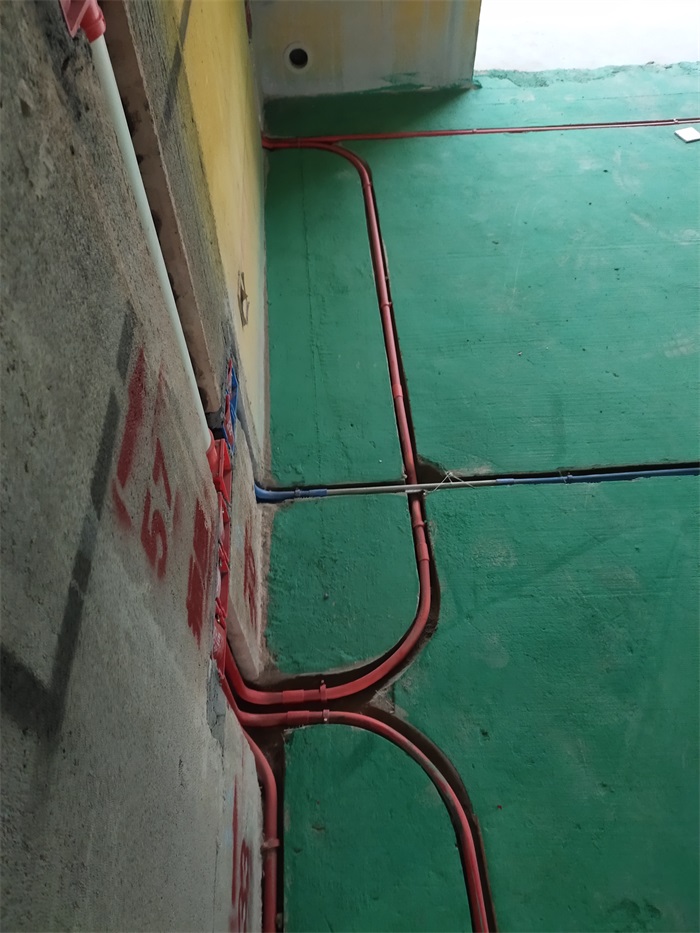

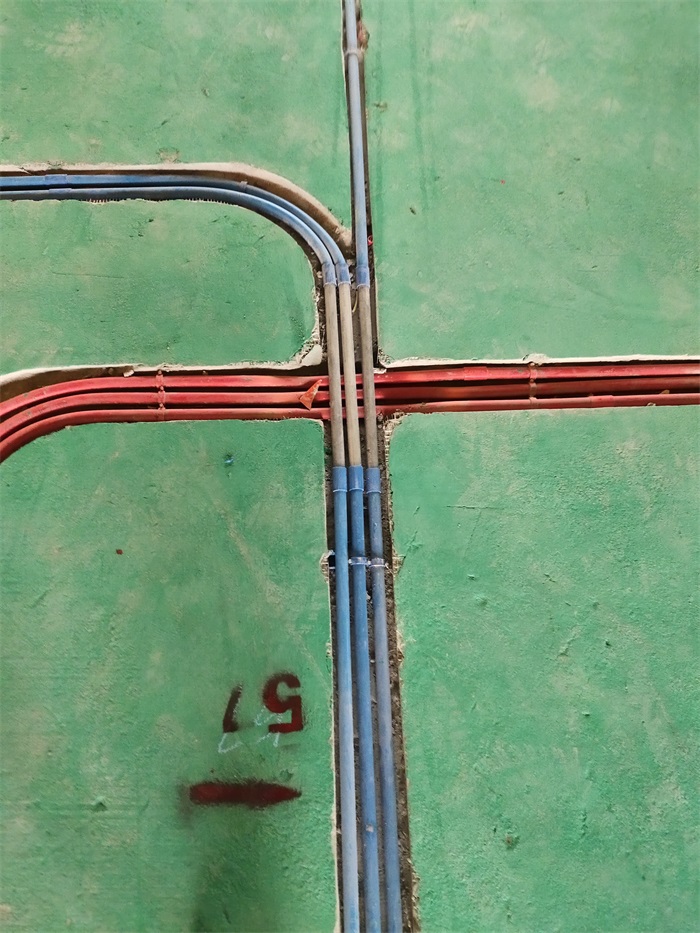

红色为强电，蓝色为弱电，强弱电交接处用金属屏蔽管，防止干扰

发表于 2021-4-28 11:02:39

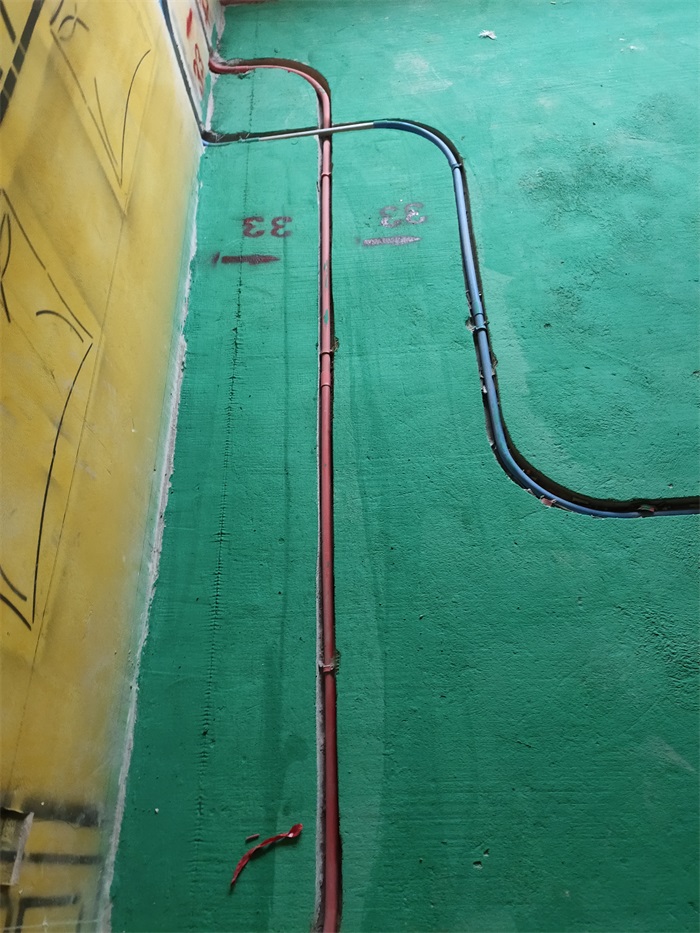

墙角禁止走管，距墙30公分以上。

发表于 2021-4-28 11:03:58

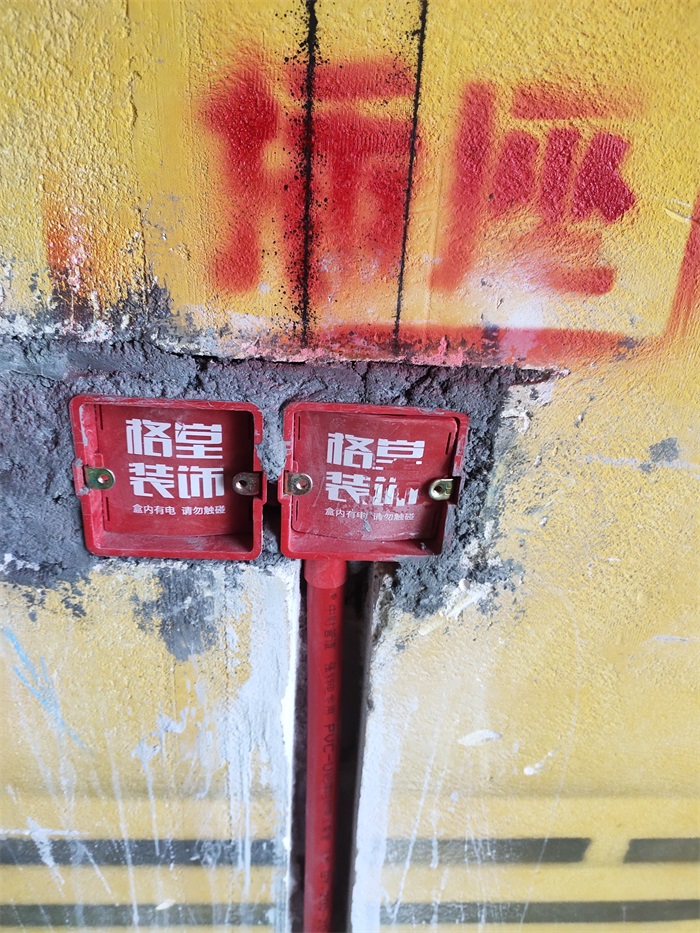

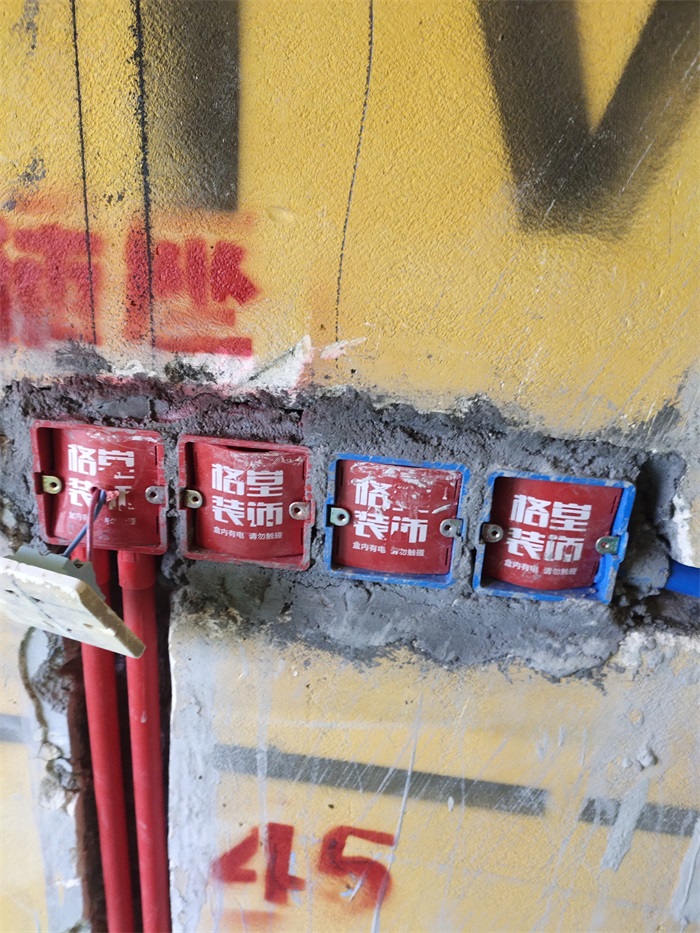

暗盒用格堂专用保护盖都保护好，防止砂石掉落
