衢州公馆19-16#114㎡现代——可栖

发表于 2021-4-11 16:37:32

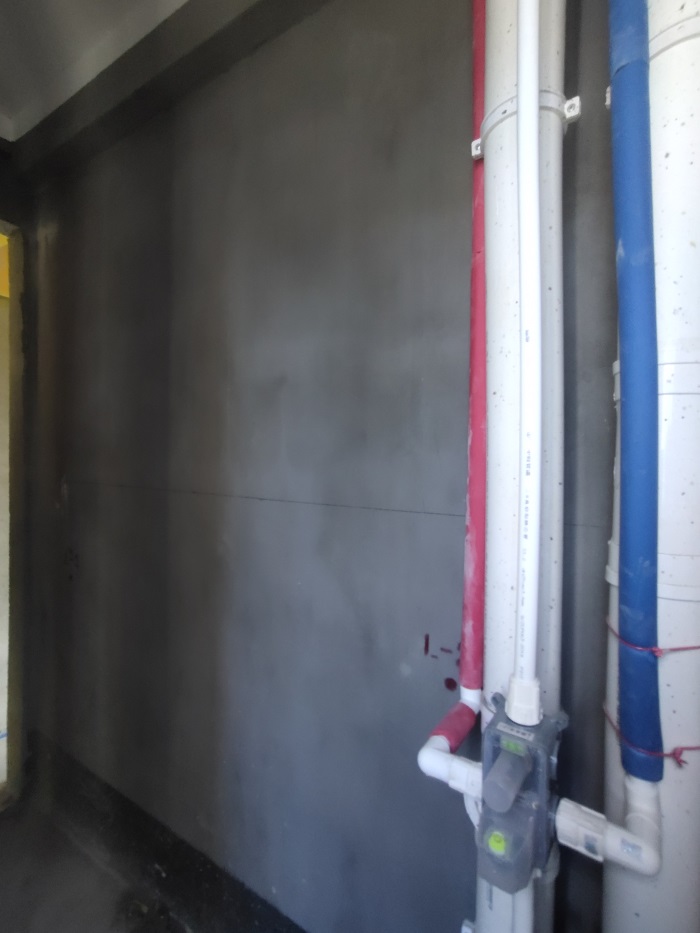

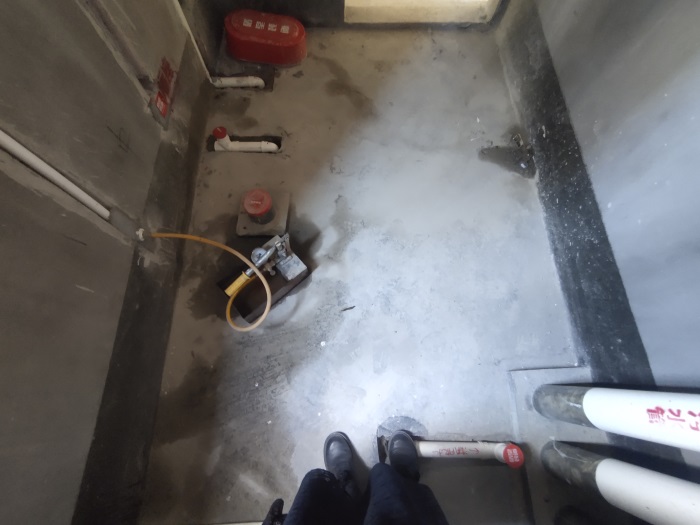

主卫对角

发表于 2021-4-11 16:37:58

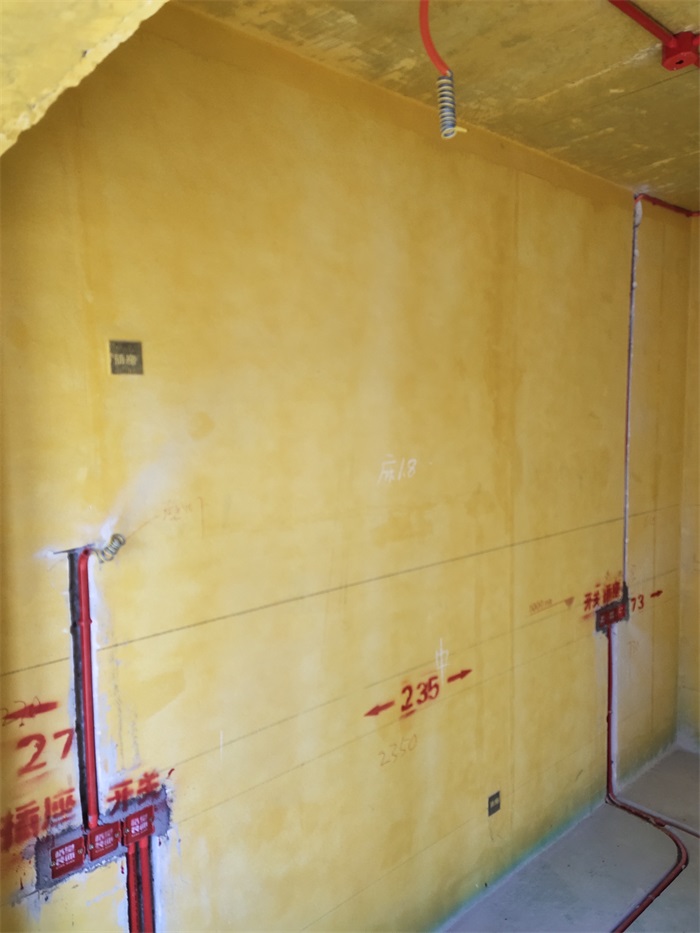

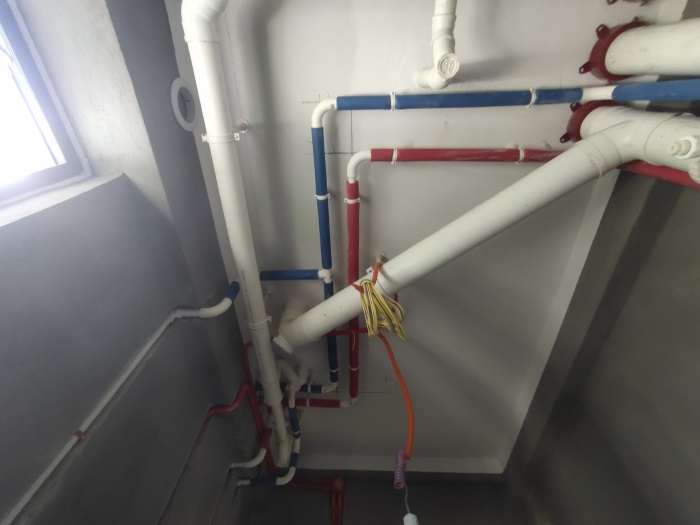

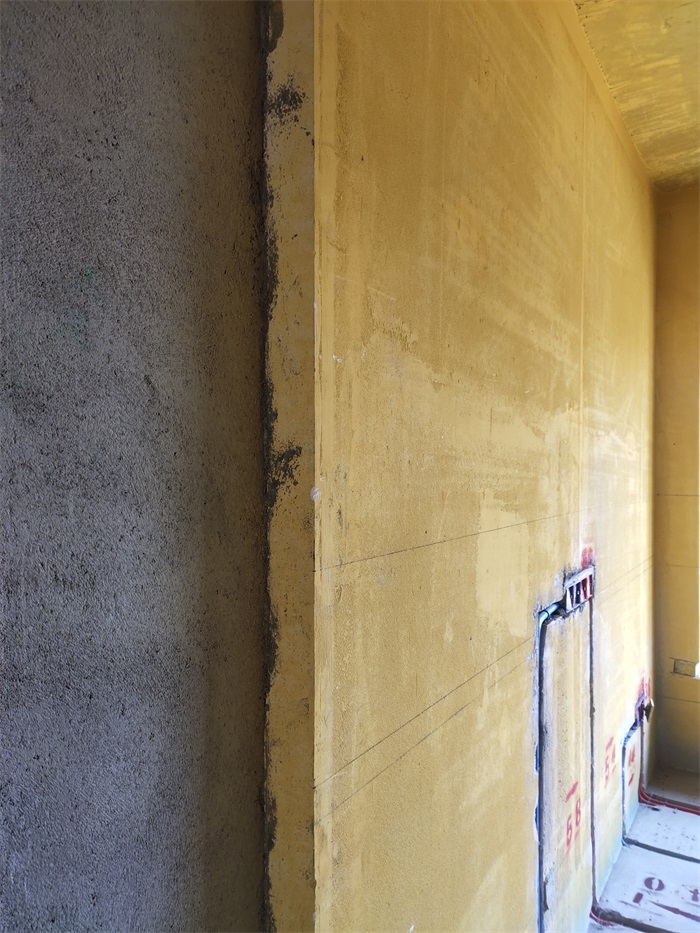

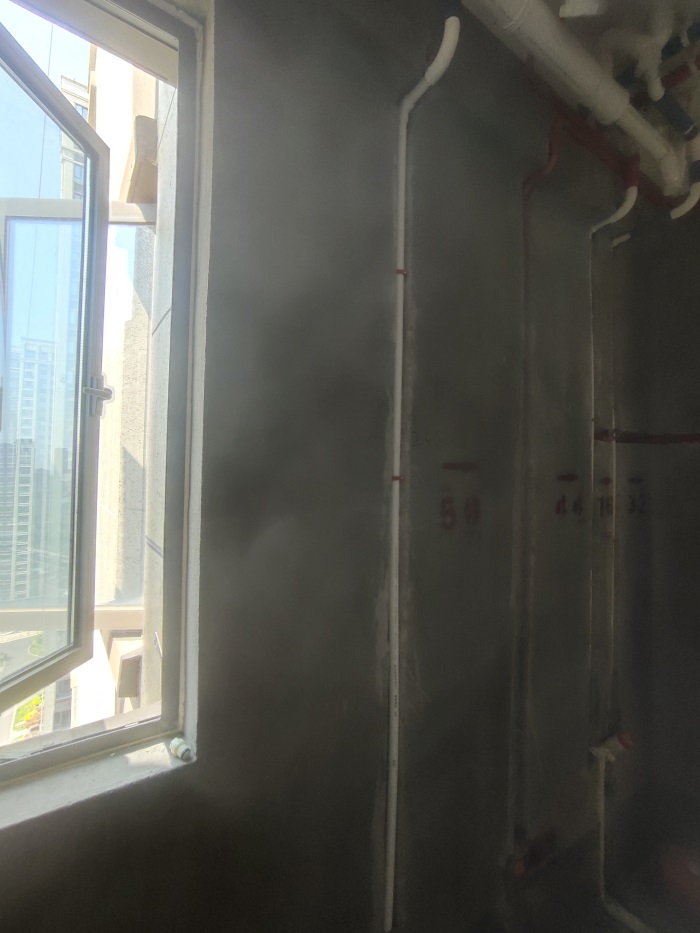

主卫水电布线图

发表于 2021-4-11 16:38:29

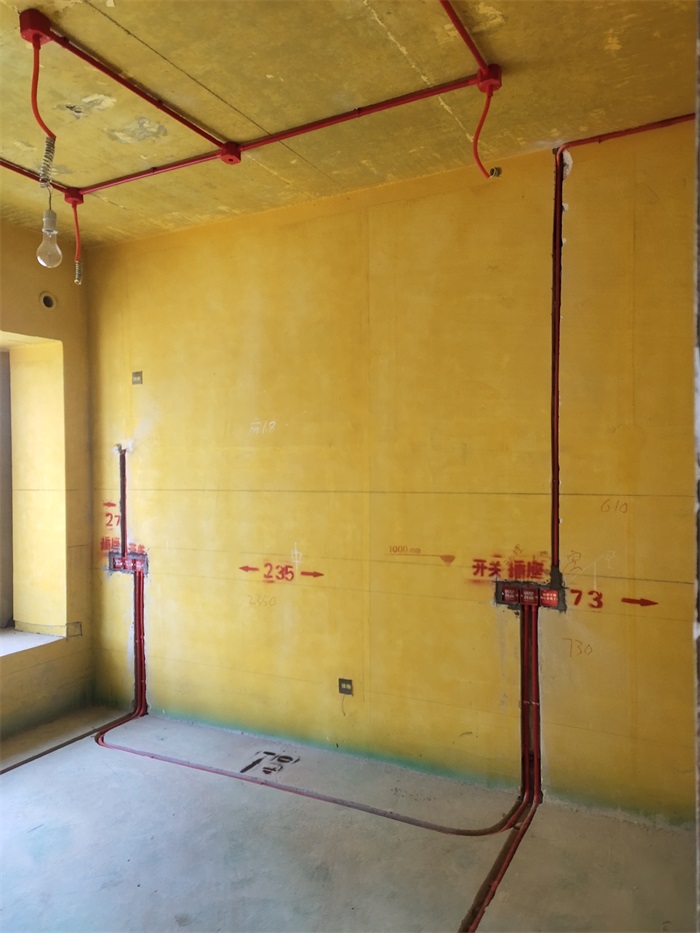

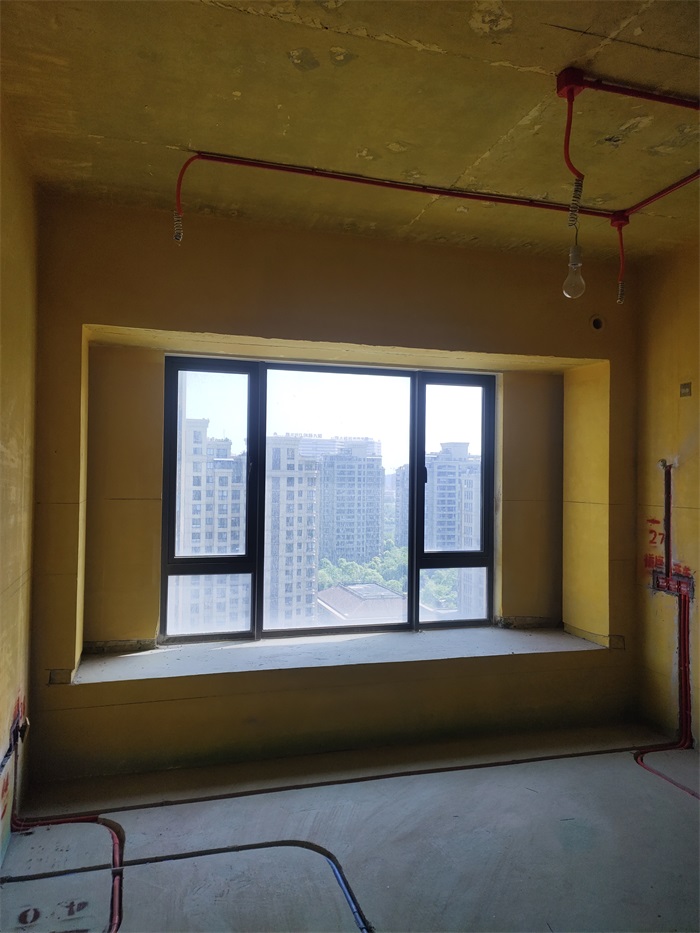

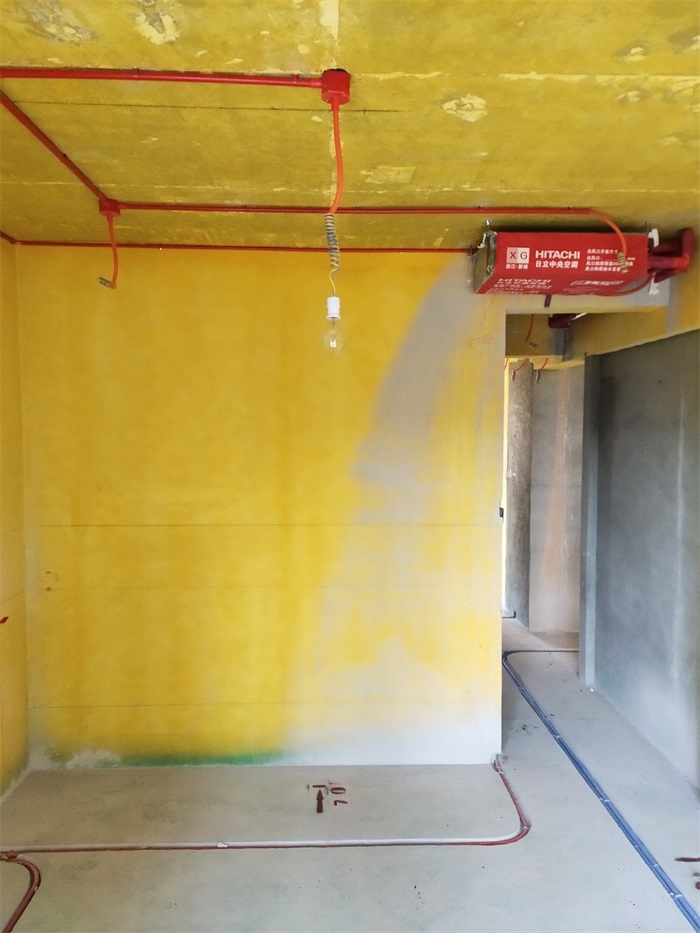

主卧对角

发表于 2021-4-11 16:39:15

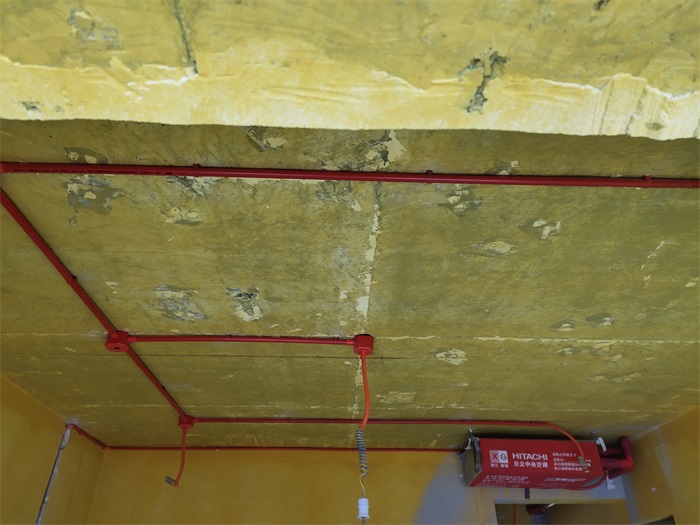

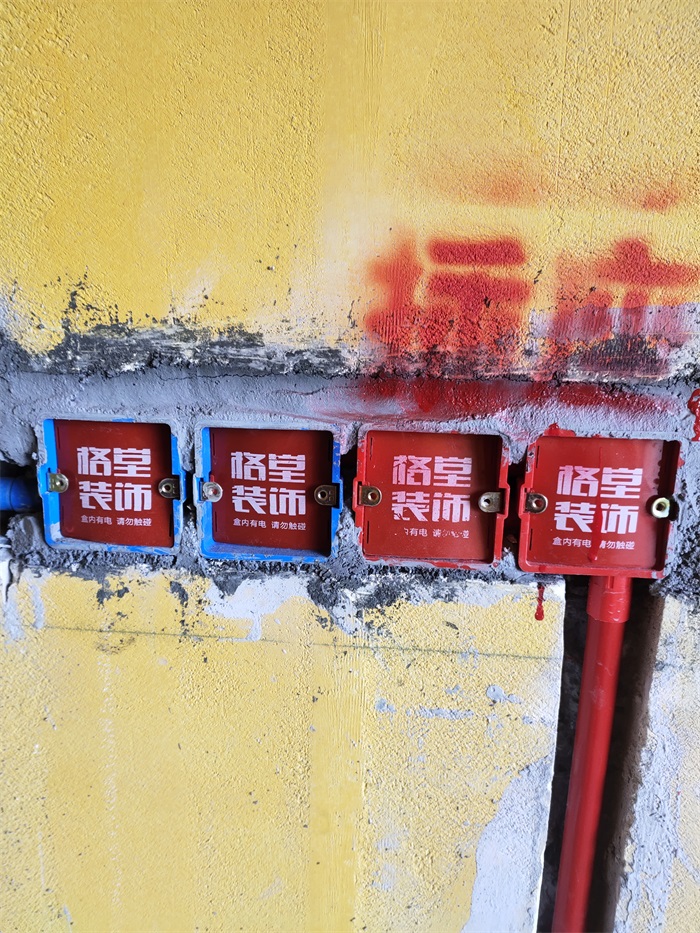

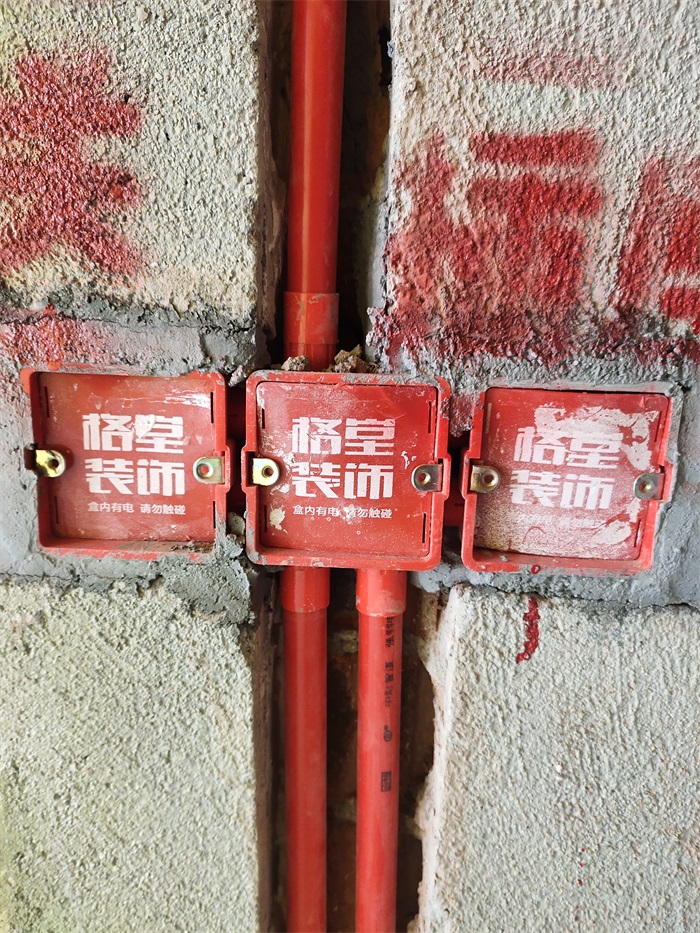

线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2021-4-11 16:40:05

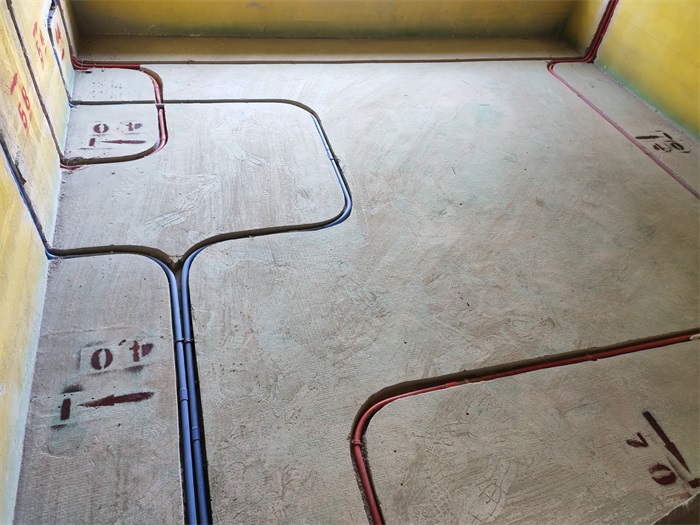

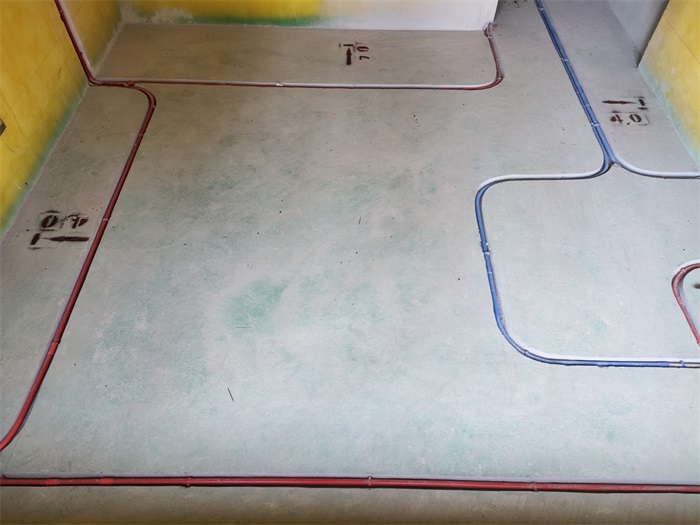

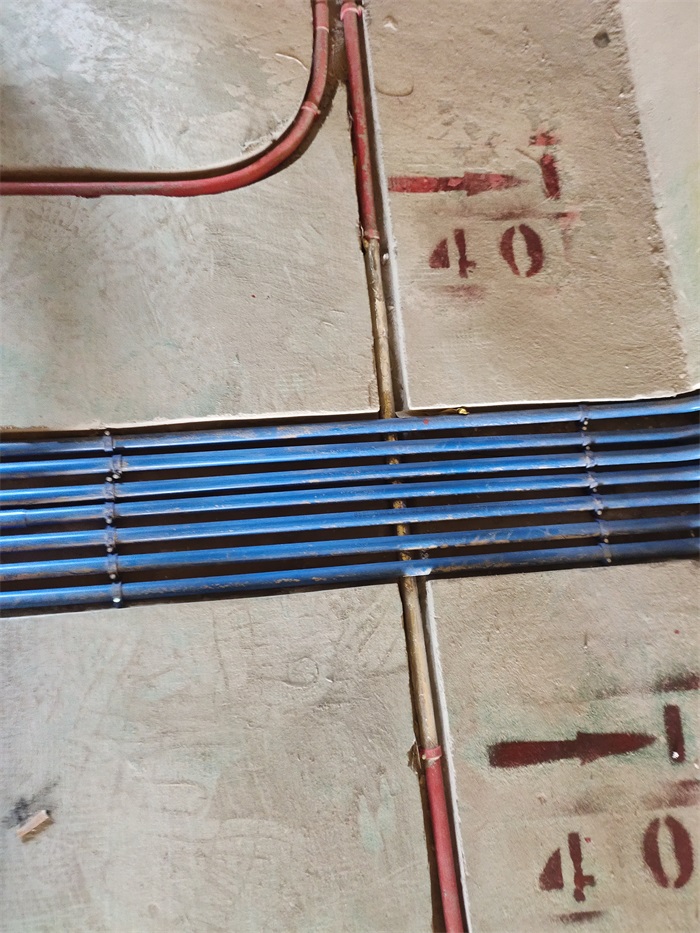

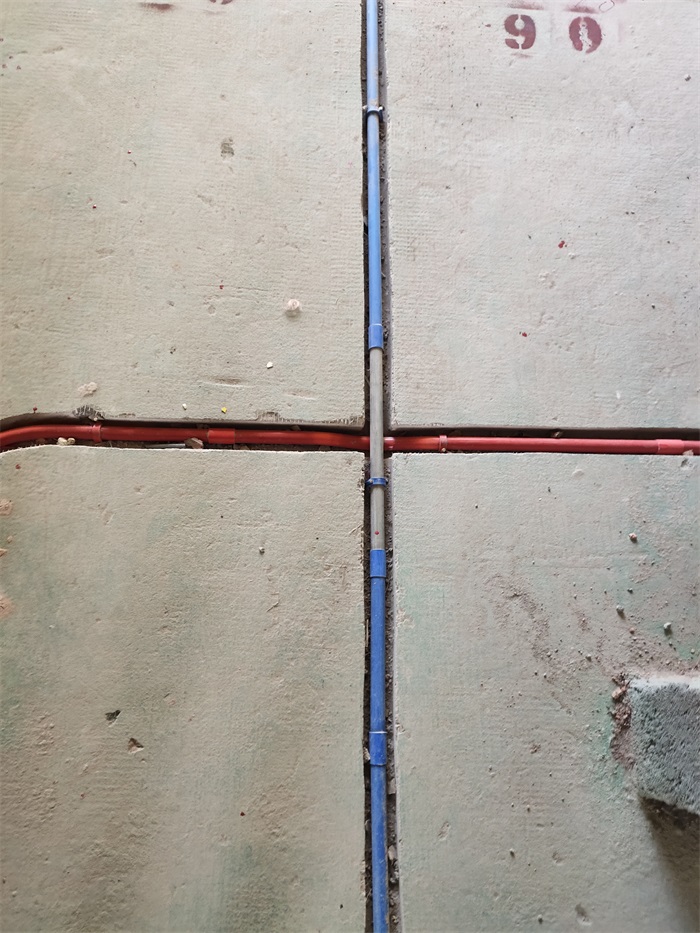

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

发表于 2021-4-11 16:41:08

电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能，配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

发表于 2021-4-11 16:42:00

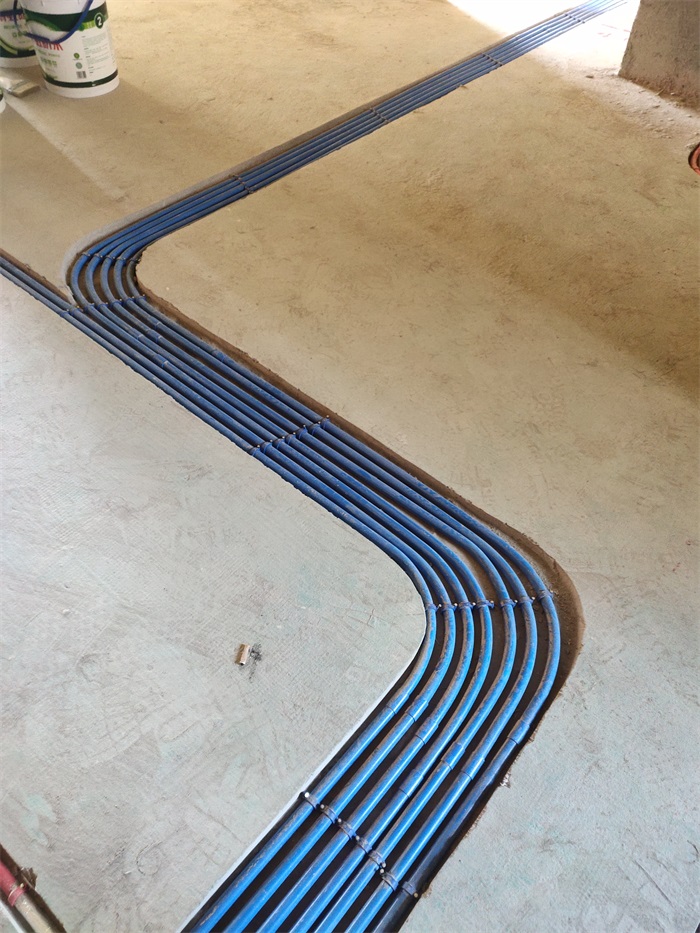

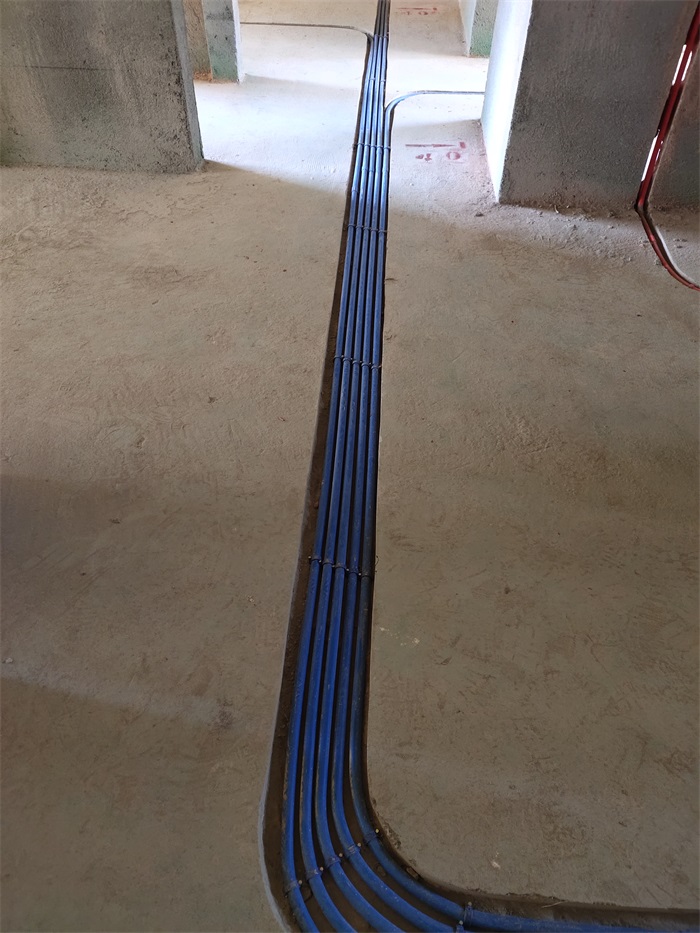

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

发表于 2021-4-11 16:42:43

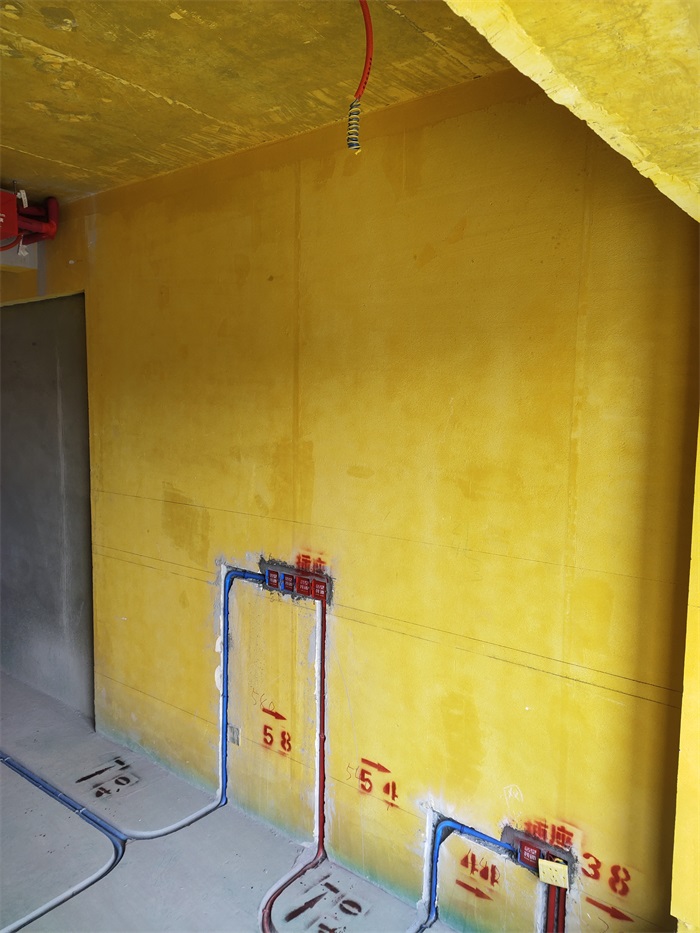

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

发表于 2021-4-11 16:43:35

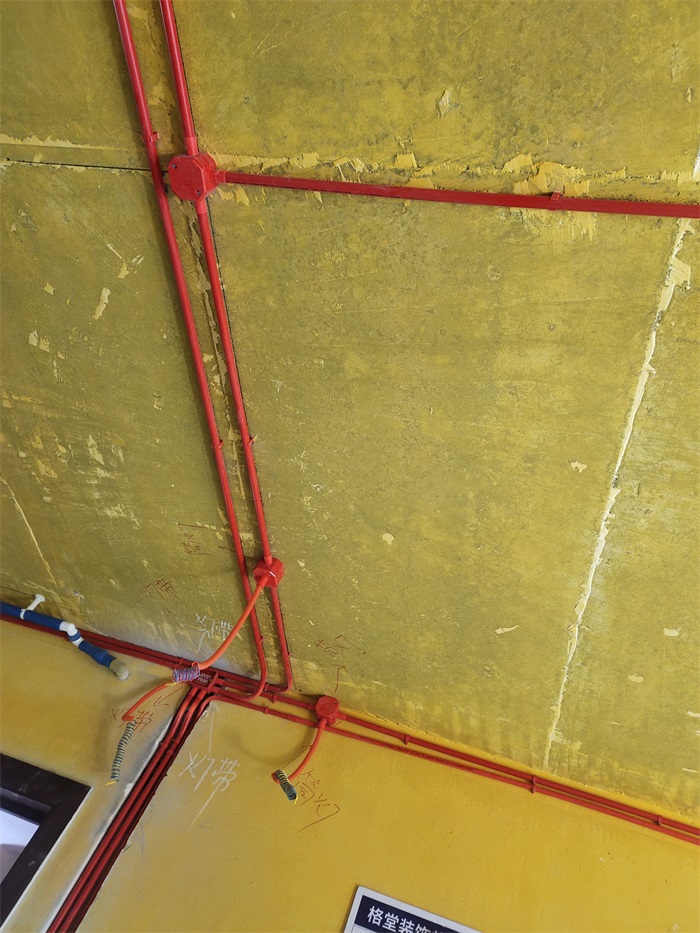

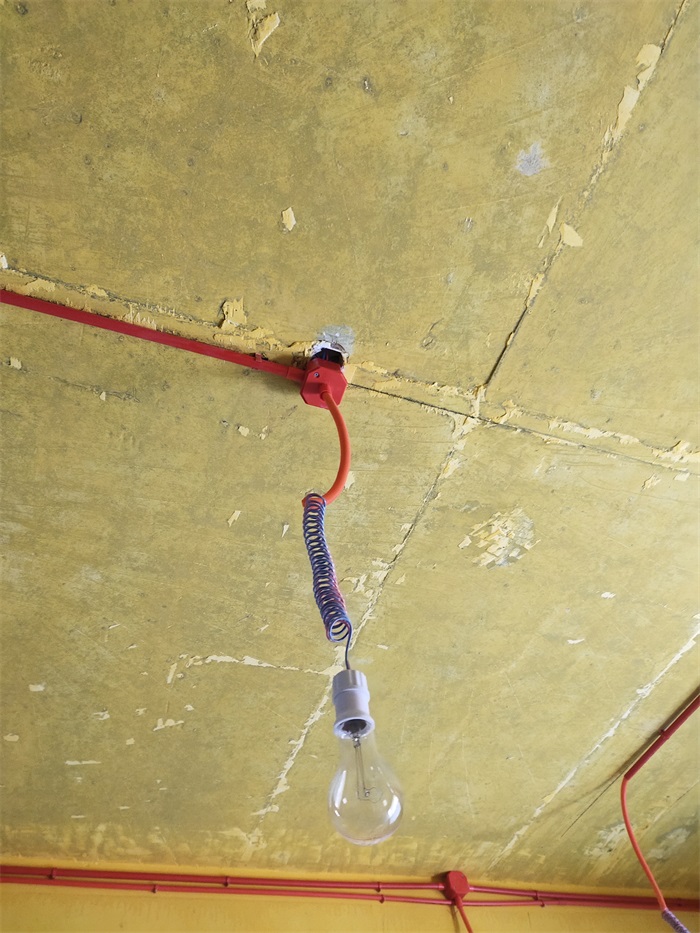

筒灯电线用波纹管保护

发表于 2021-4-11 16:44:18

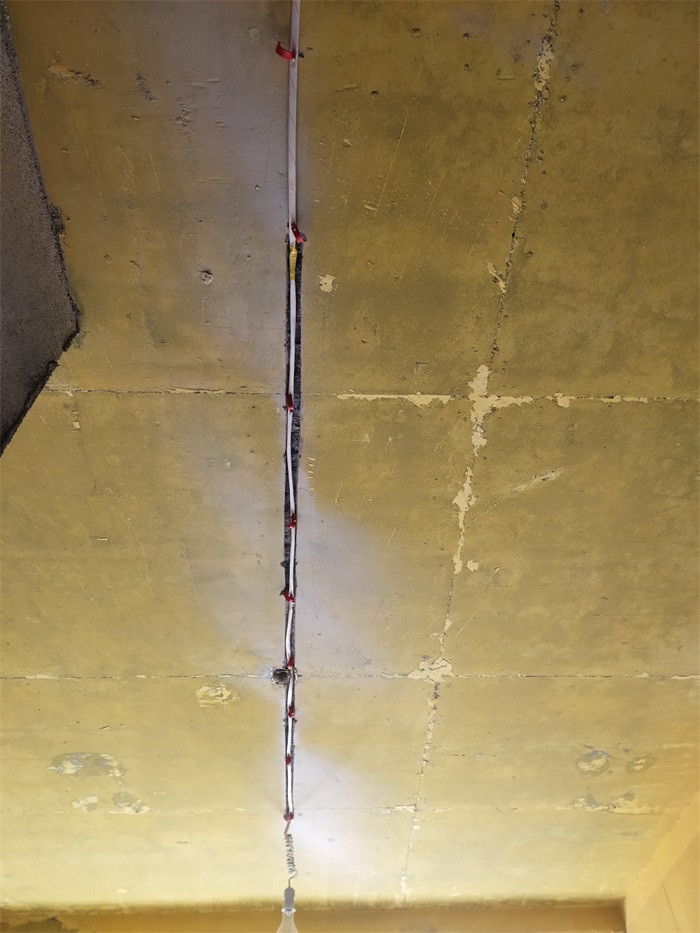

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。
