通策兰堡9-1-120-#87㎡日式—-C Famille

发表于 2021-4-28 09:54:50

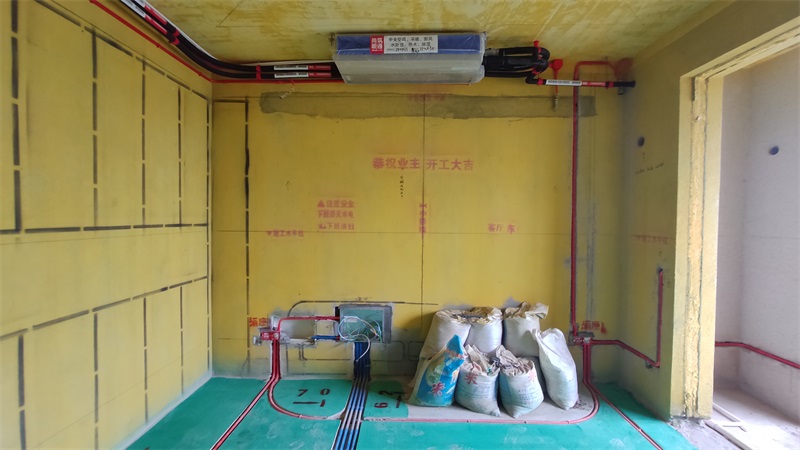

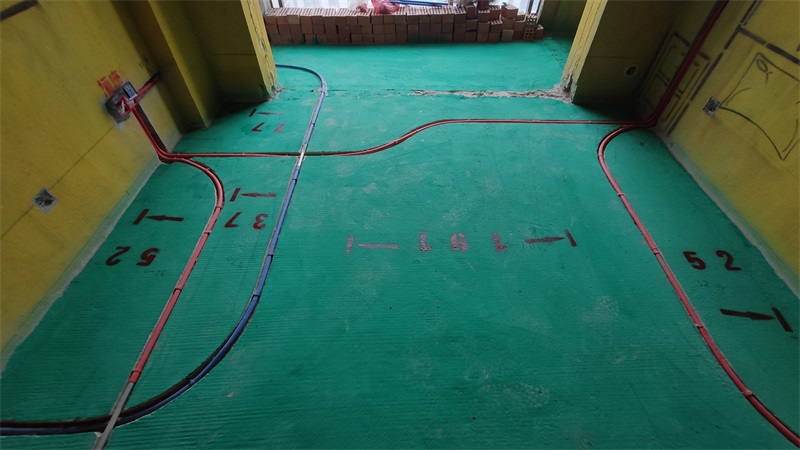

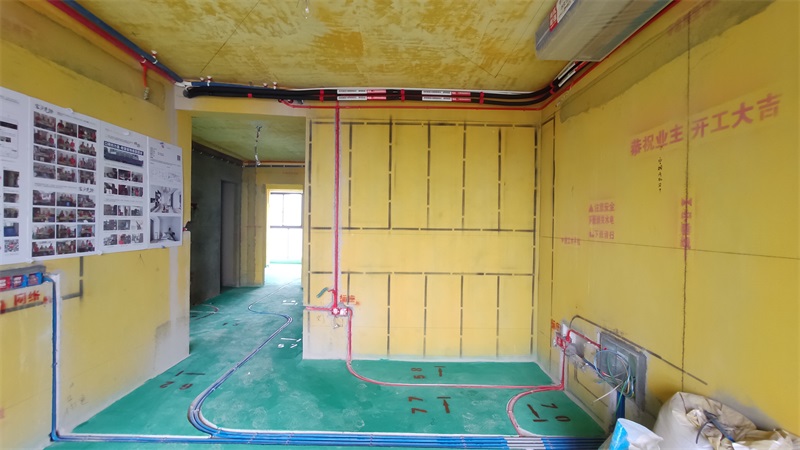

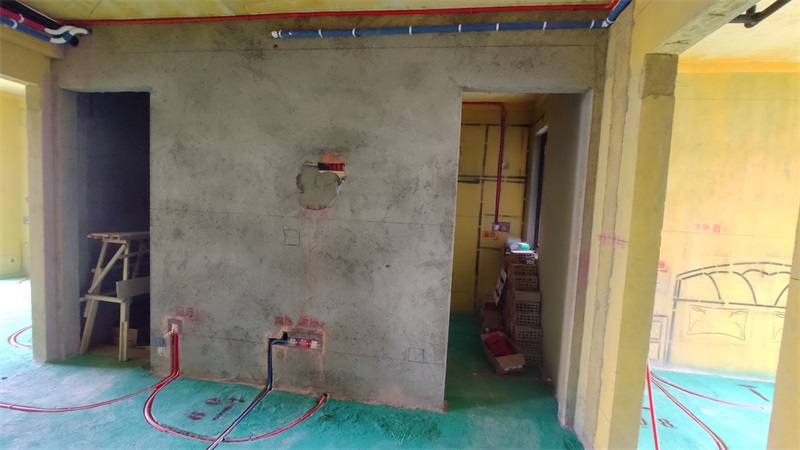

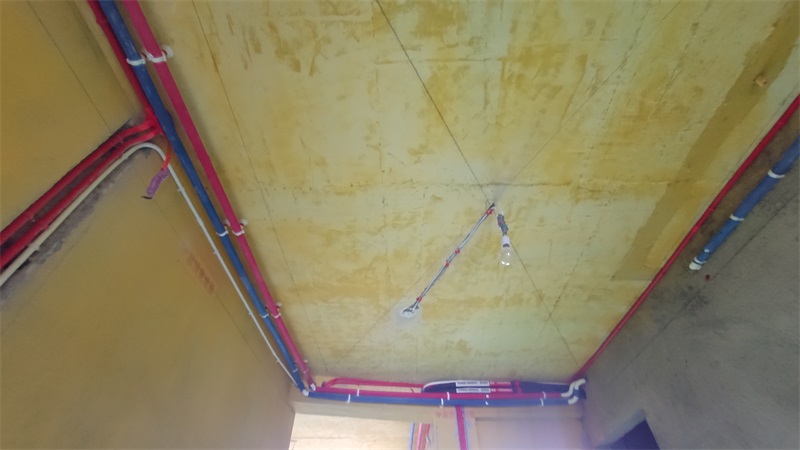

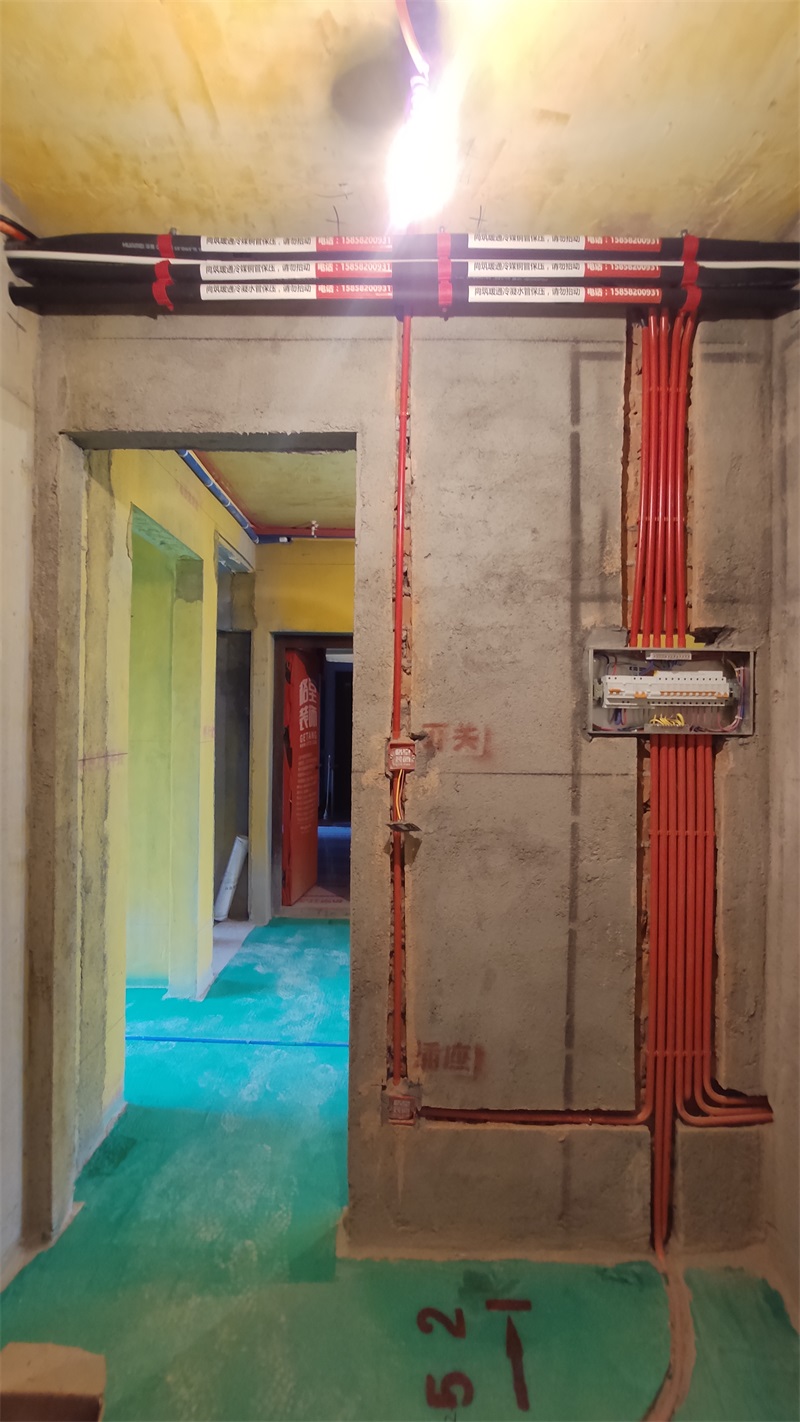

红色线管代表强电，蓝色线管代表弱电，强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰

发表于 2021-4-28 09:57:15

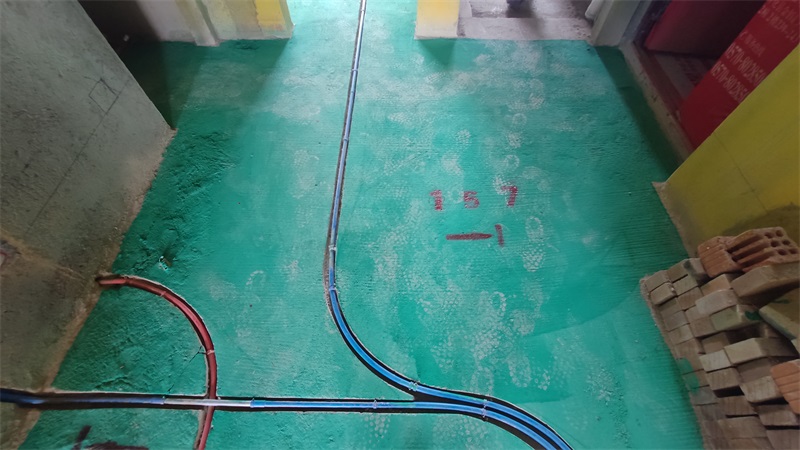

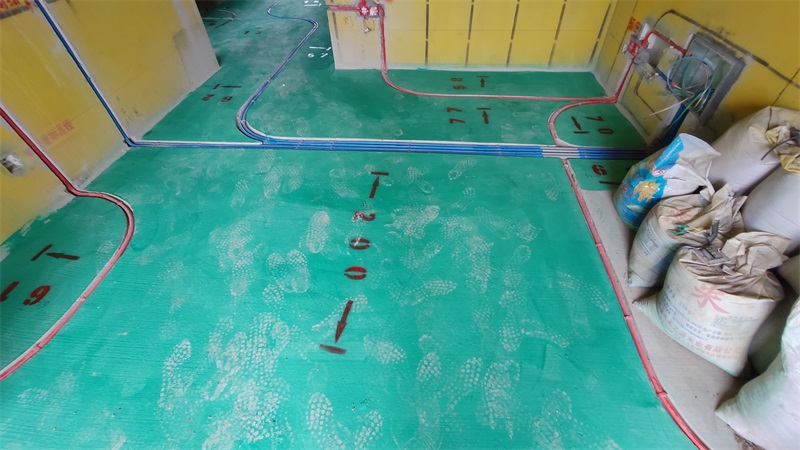

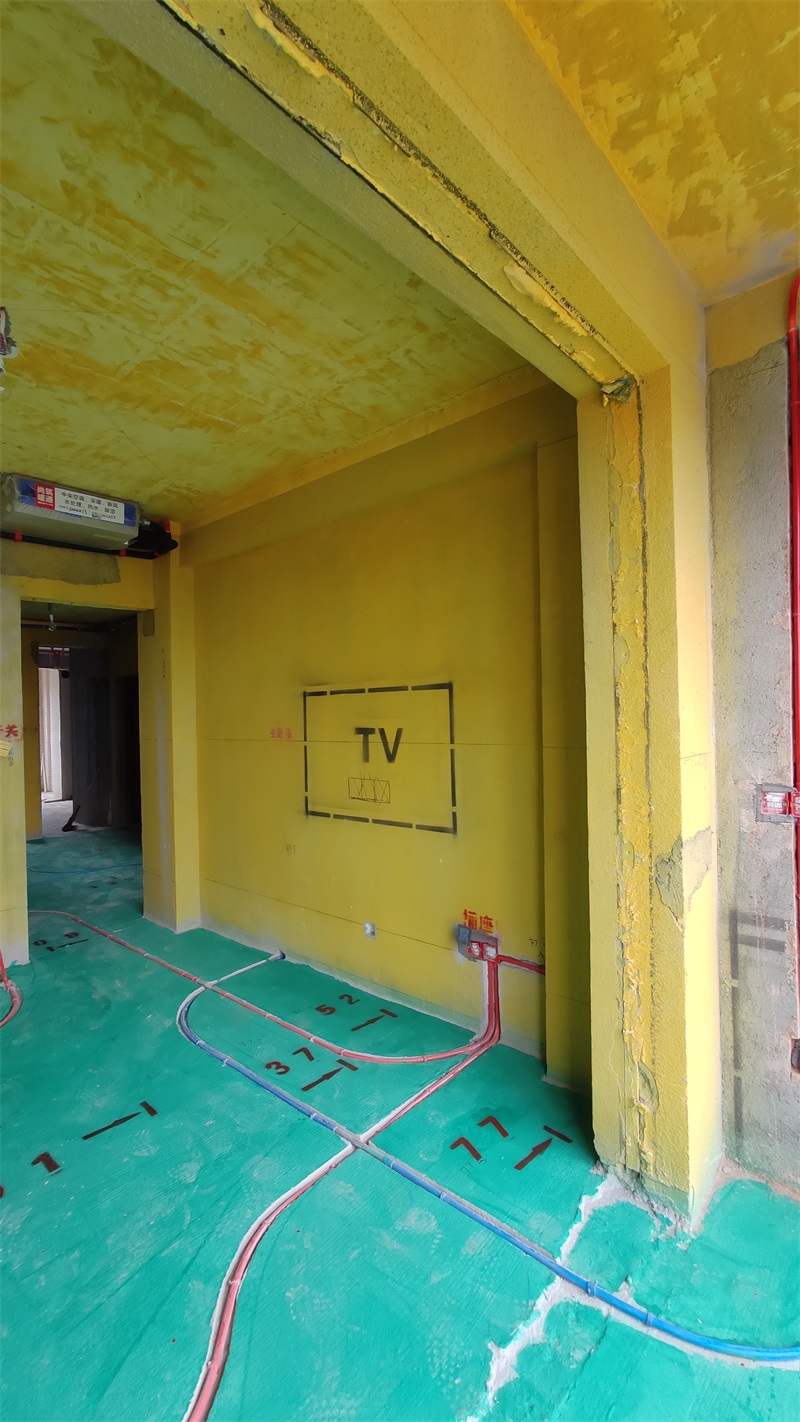

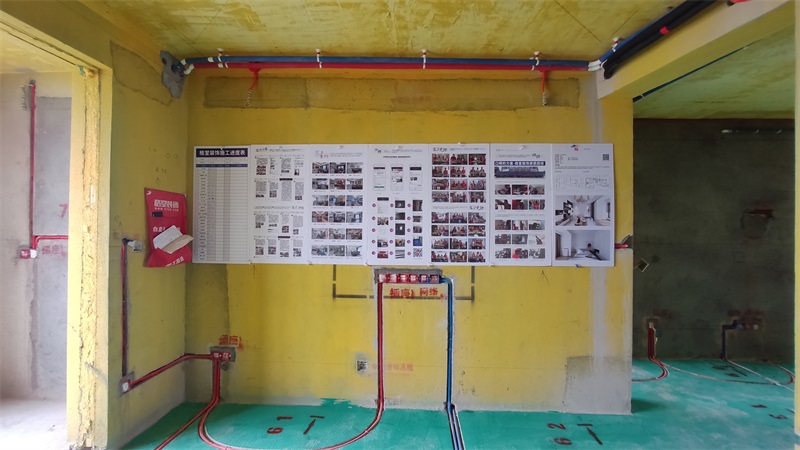

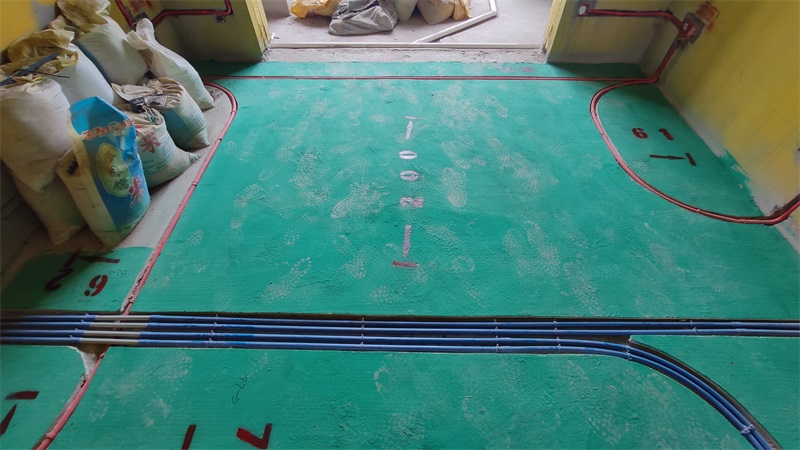

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

发表于 2021-4-28 09:58:16

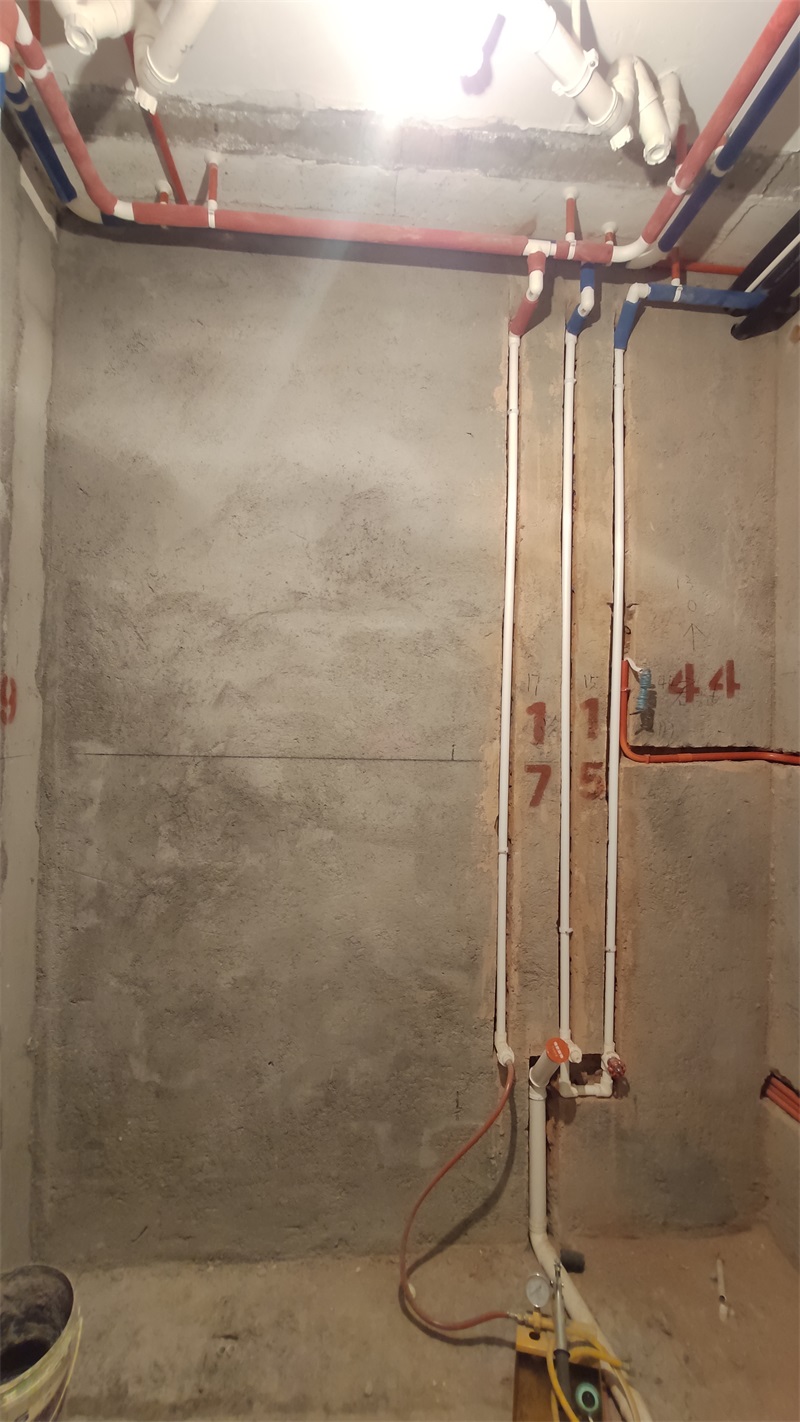

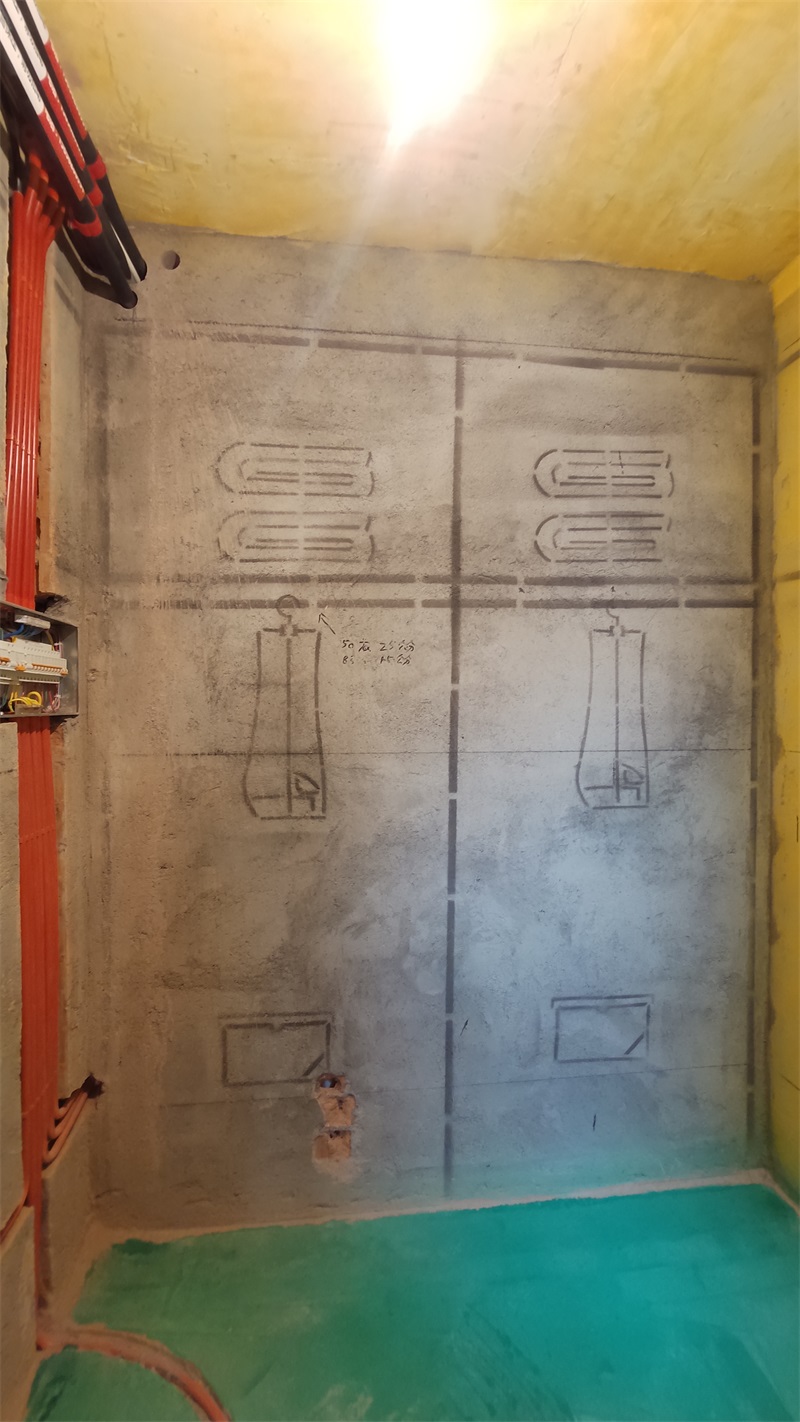

红色保温棉代表热水，蓝色保温棉代表冷水。

发表于 2021-4-28 09:59:15

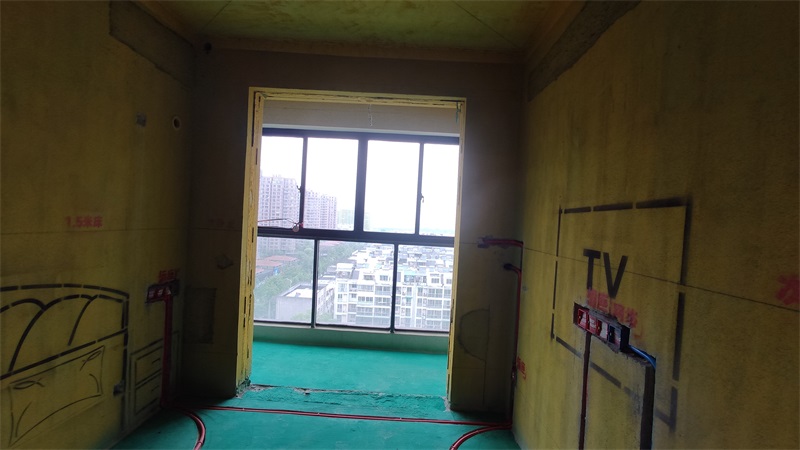

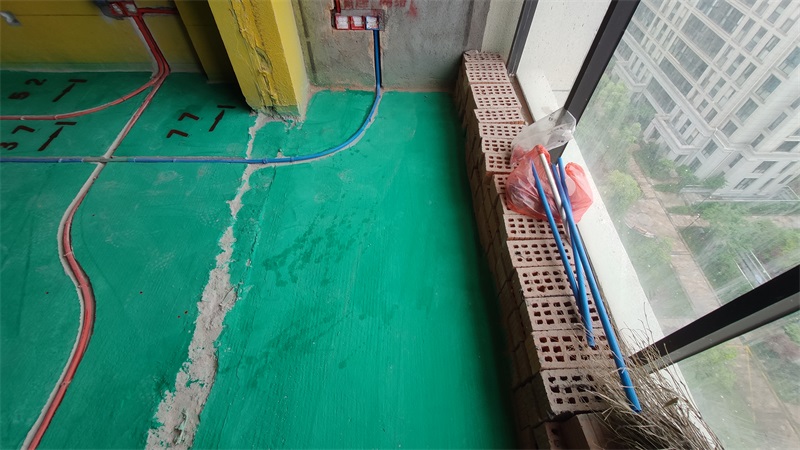

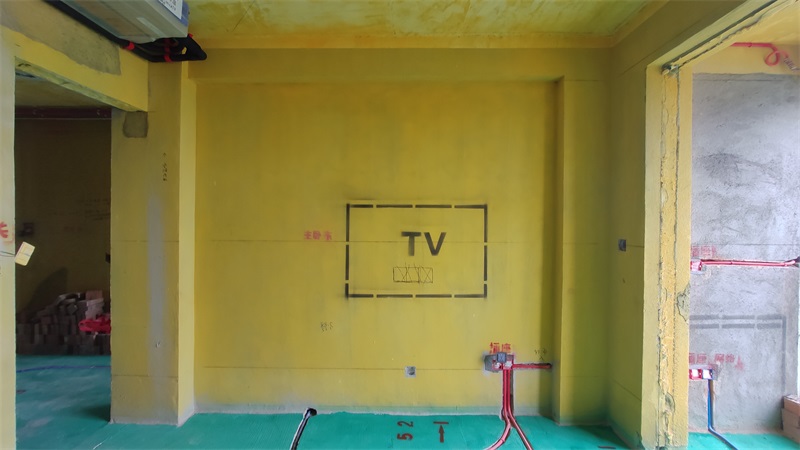

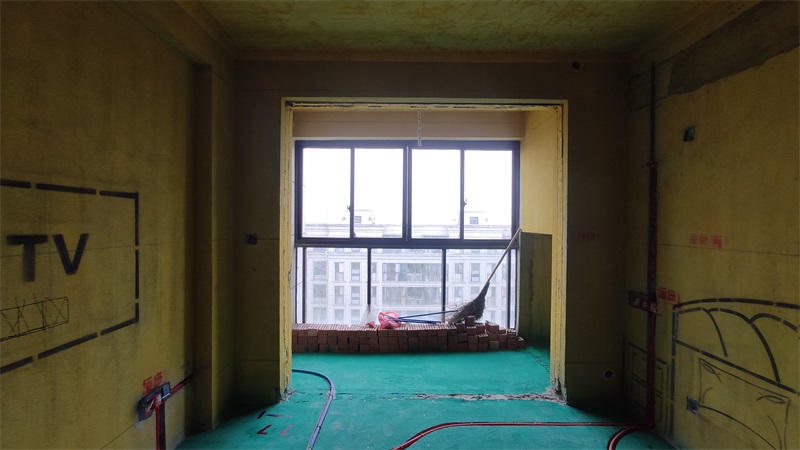

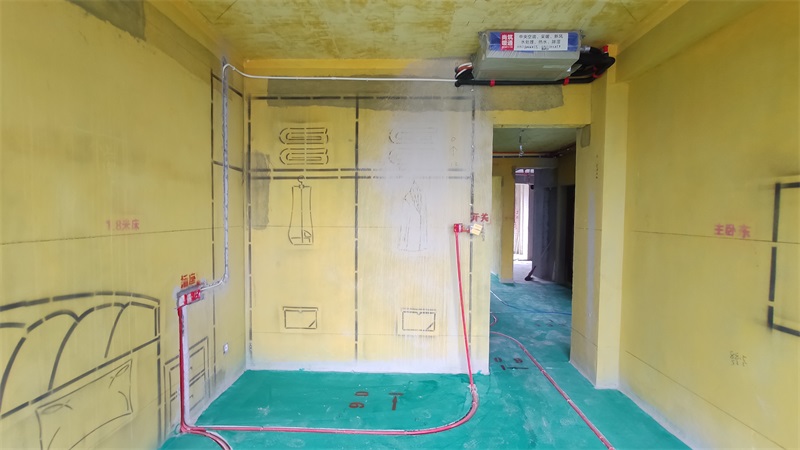

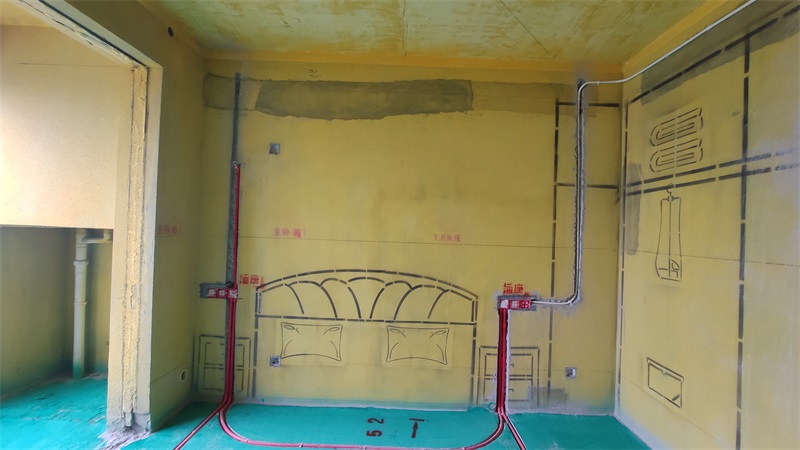

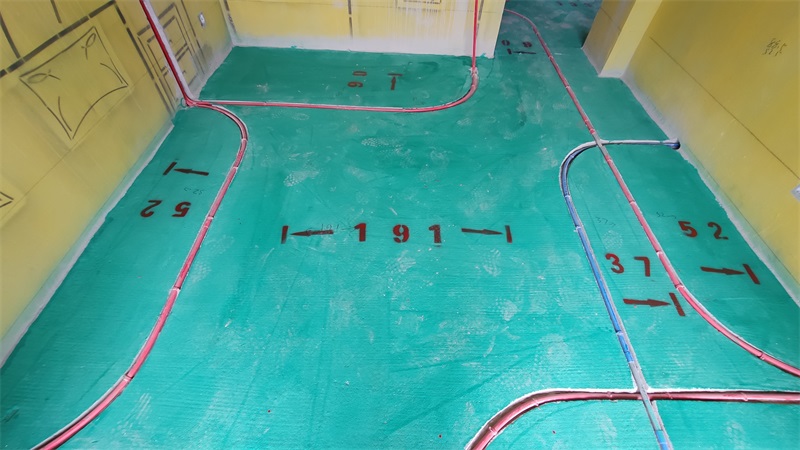

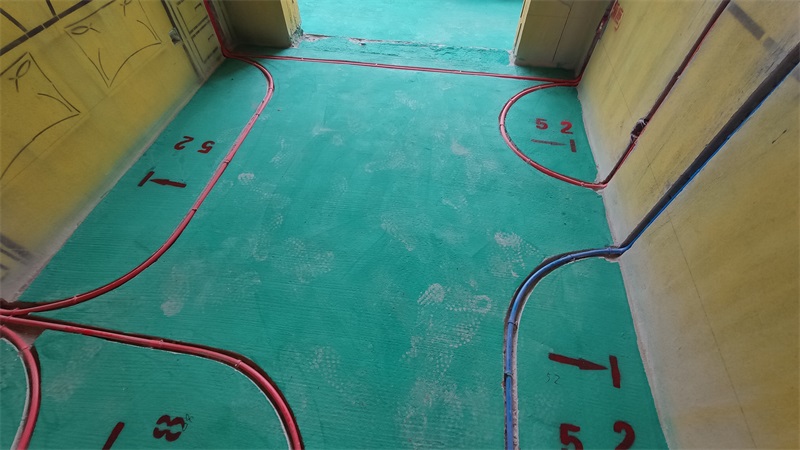

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2021-4-28 10:00:22

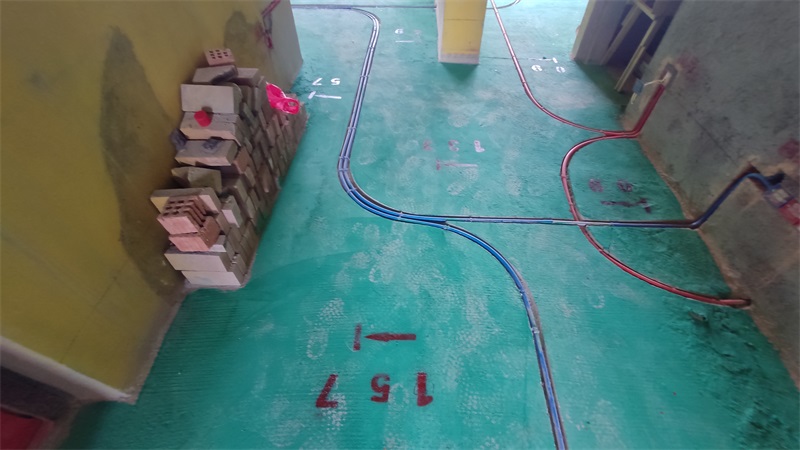

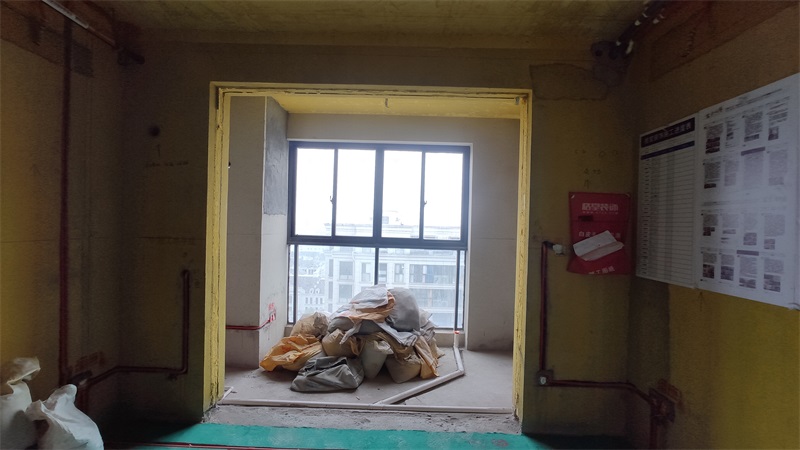

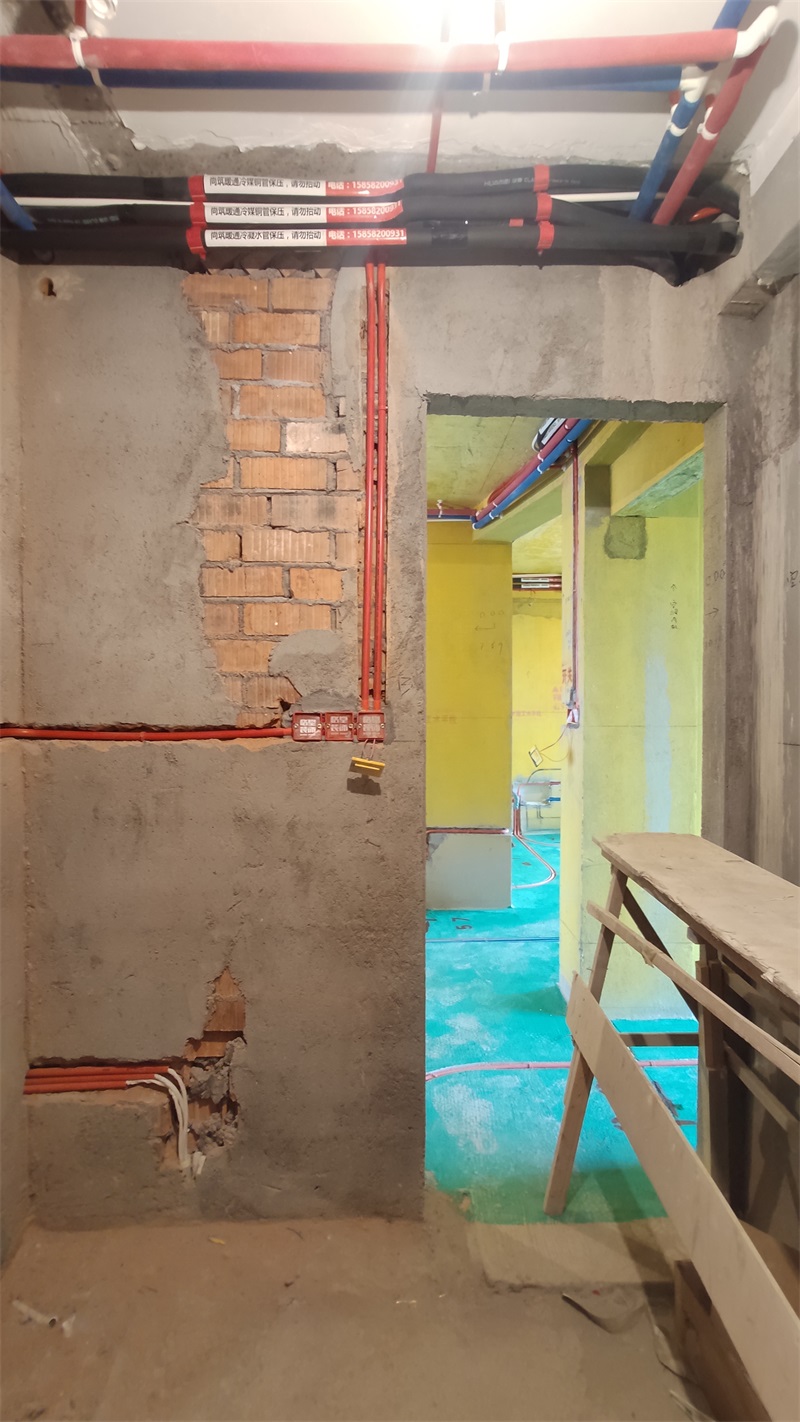

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰

发表于 2021-4-28 10:01:10

本帖最后由格堂小范于 2021-4-28 10:02 编辑

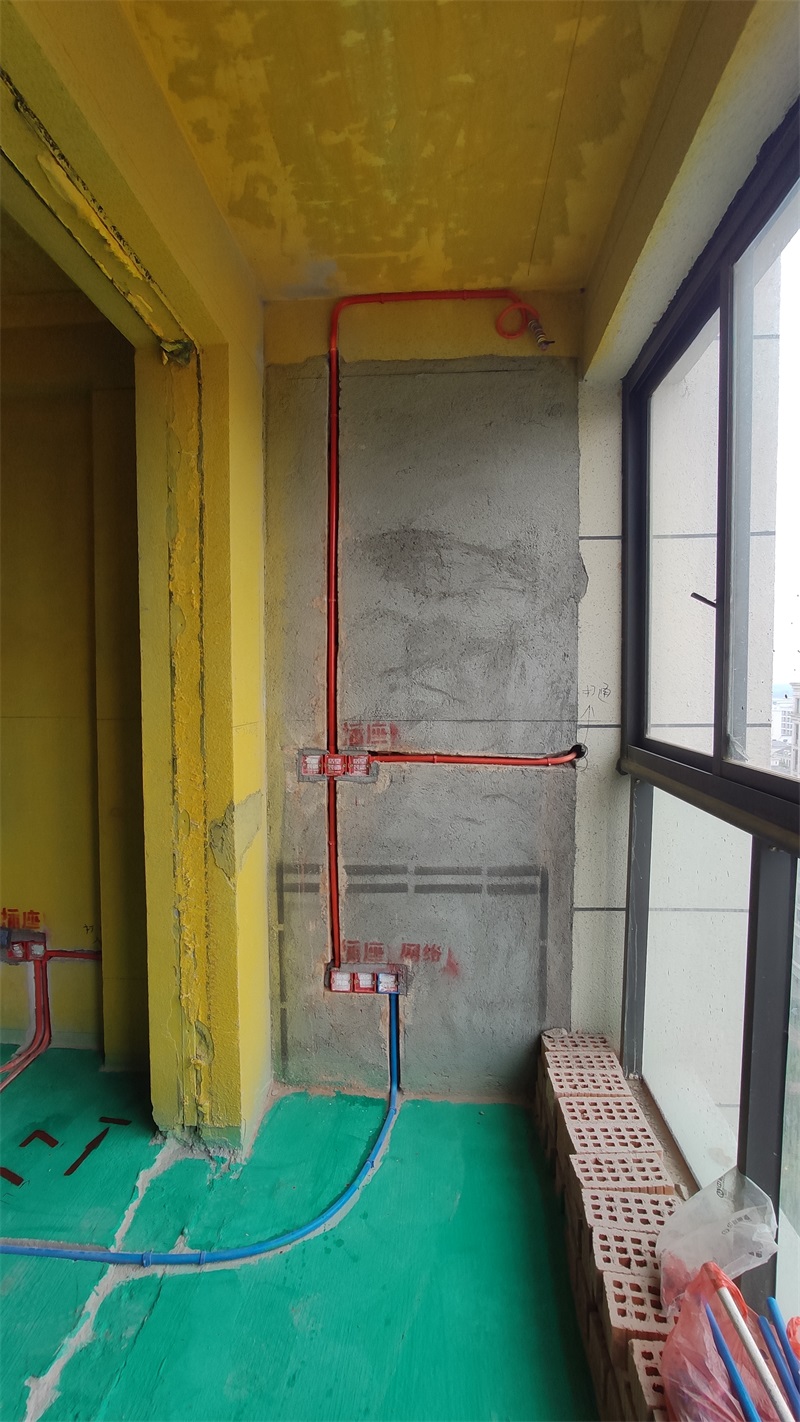

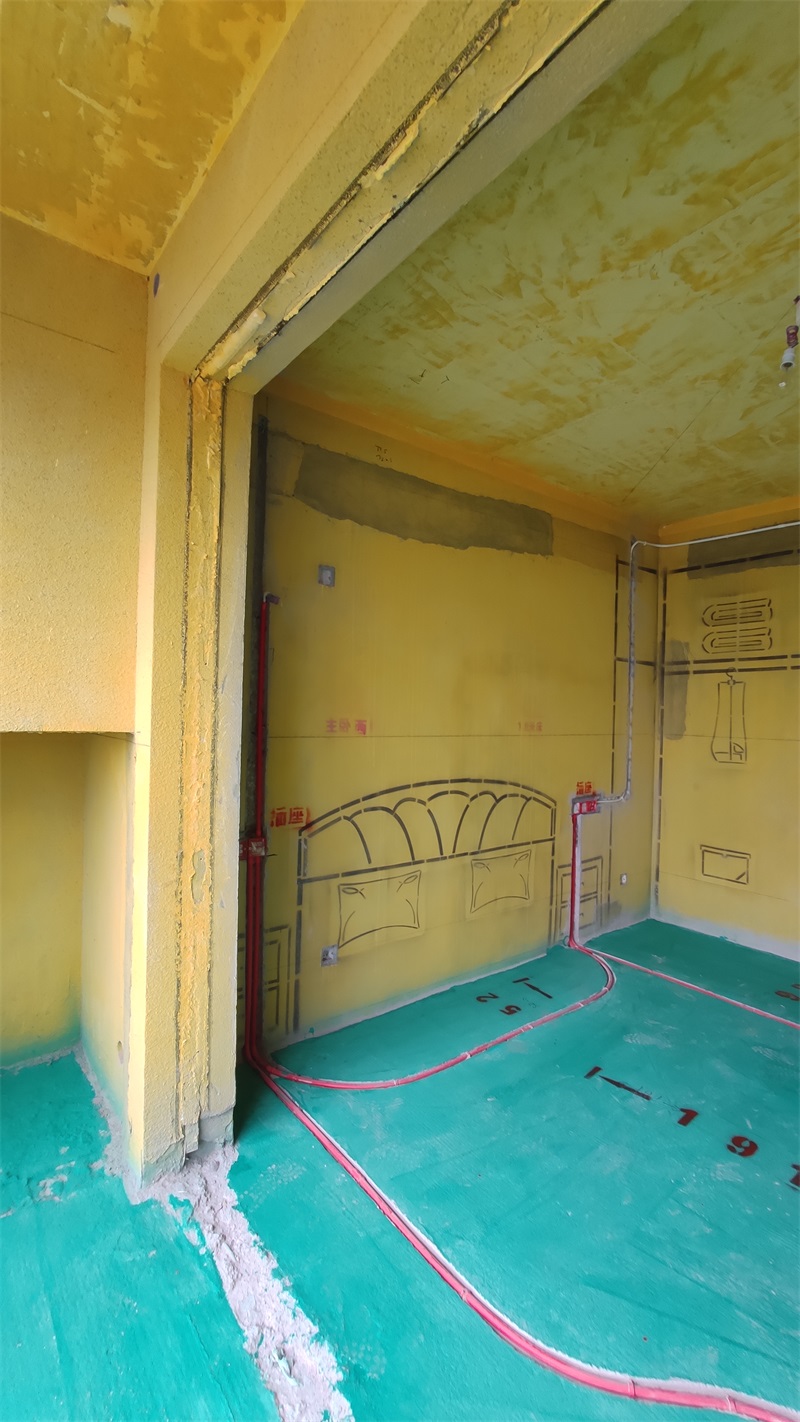

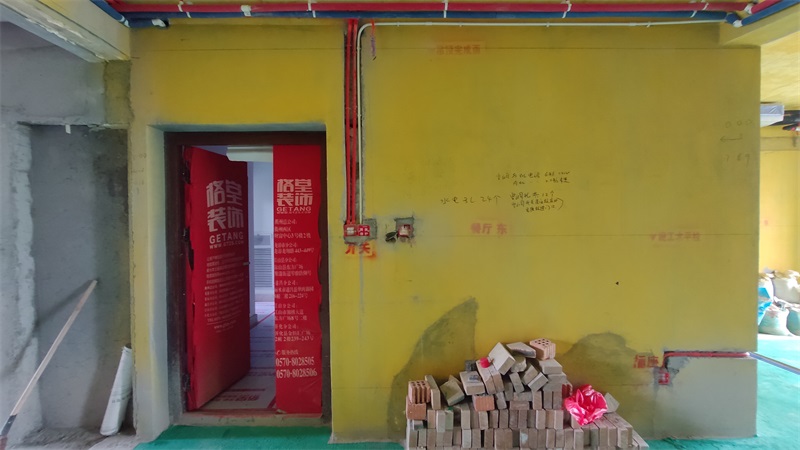

红色线管代表强电，蓝色线管代表弱电

发表于 2021-4-28 10:03:02

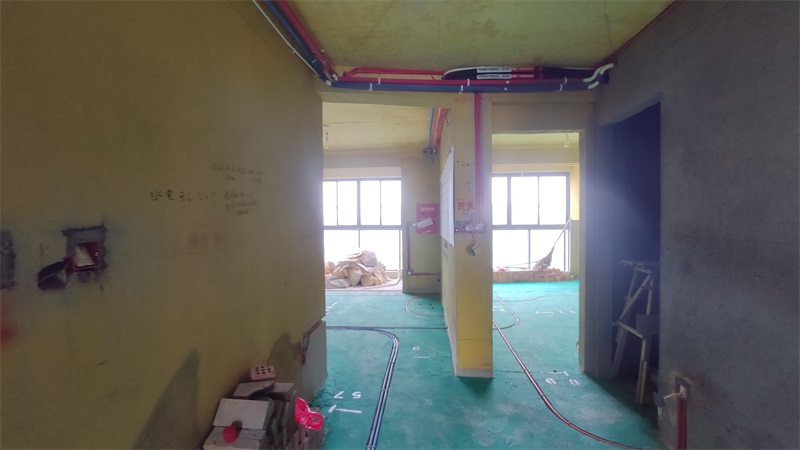

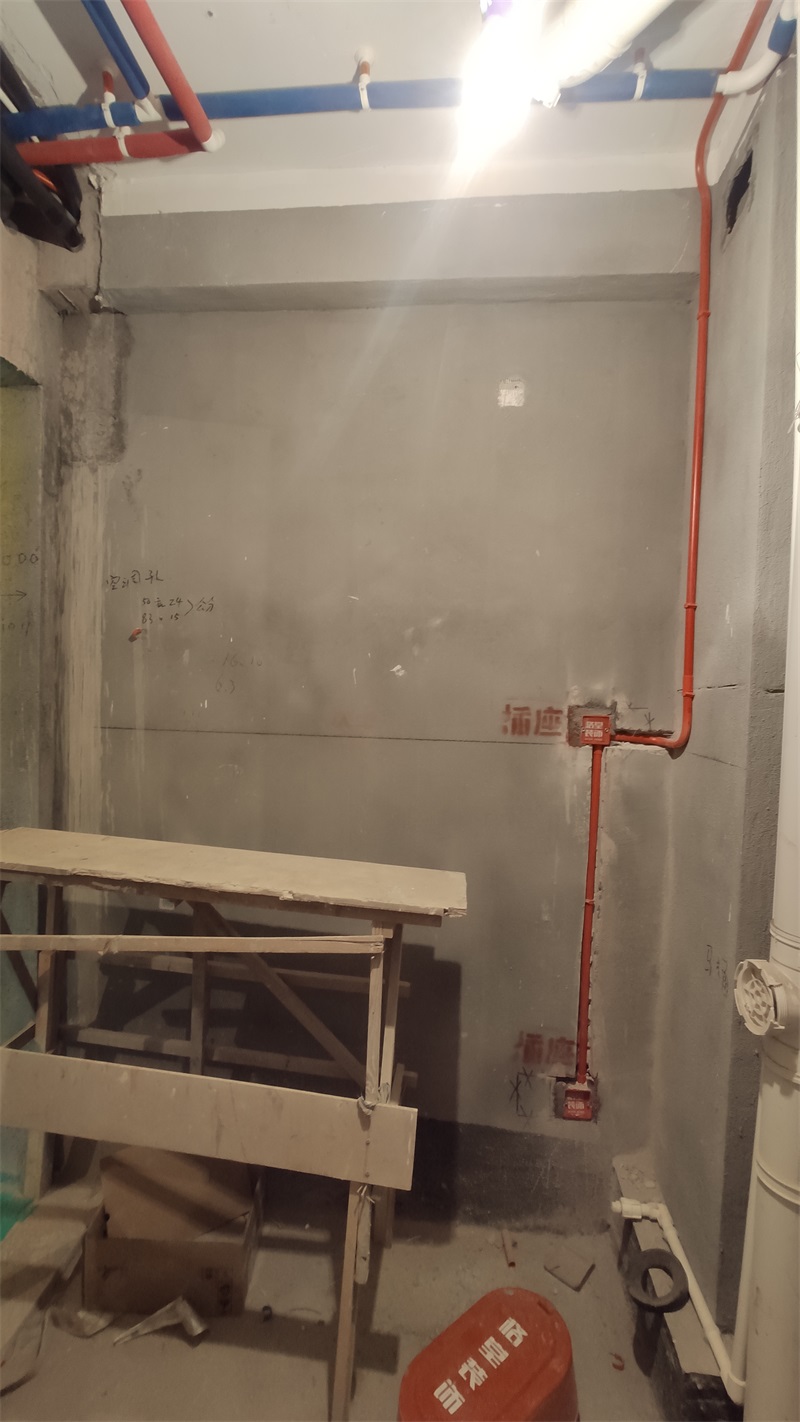

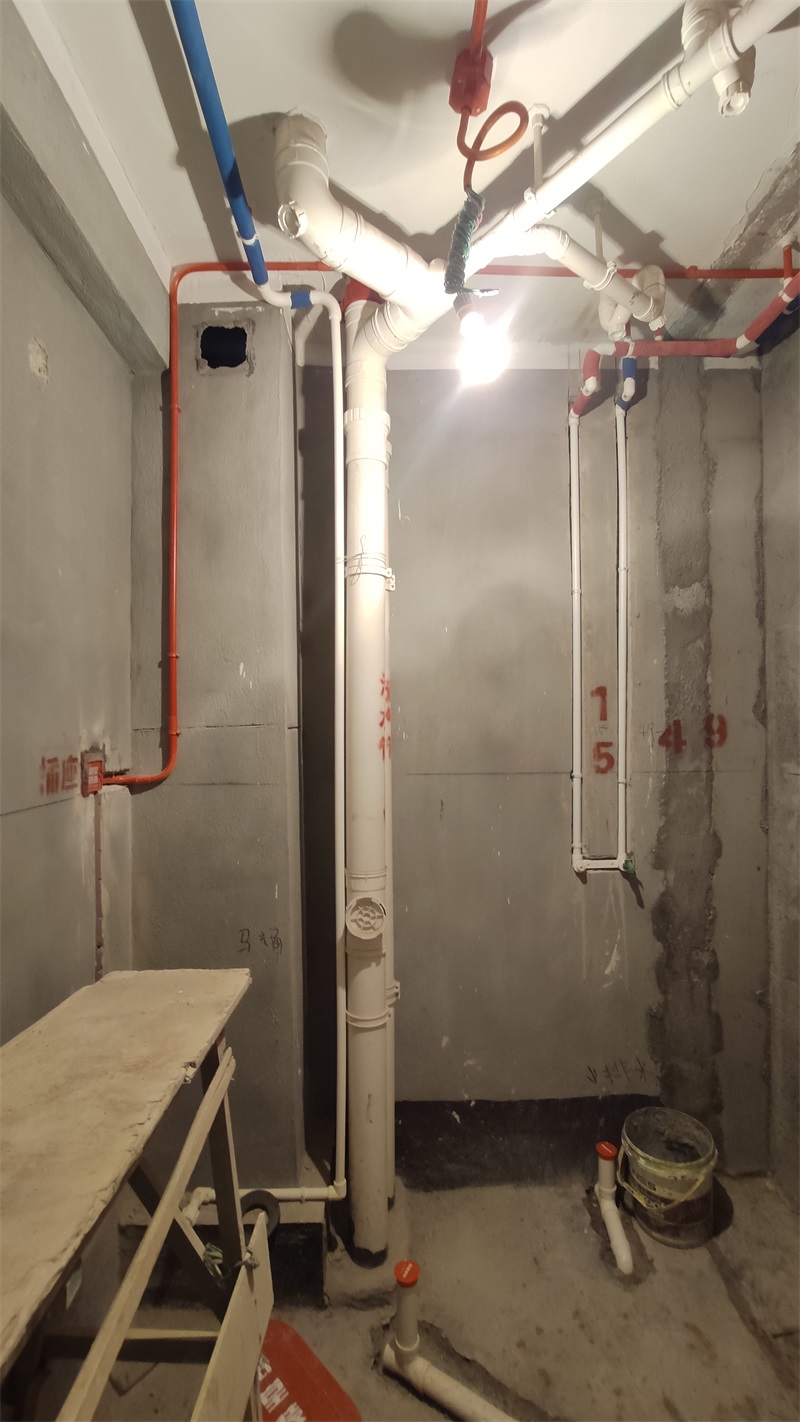

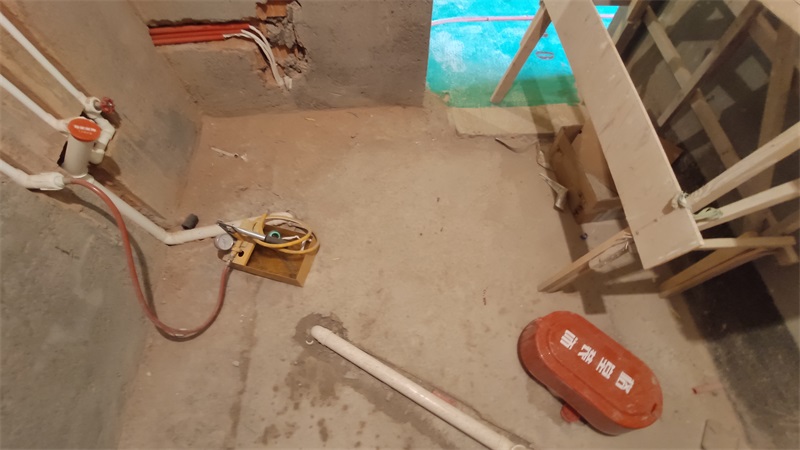

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2021-4-28 10:04:08

本帖最后由格堂小范于 2021-4-28 10:06 编辑

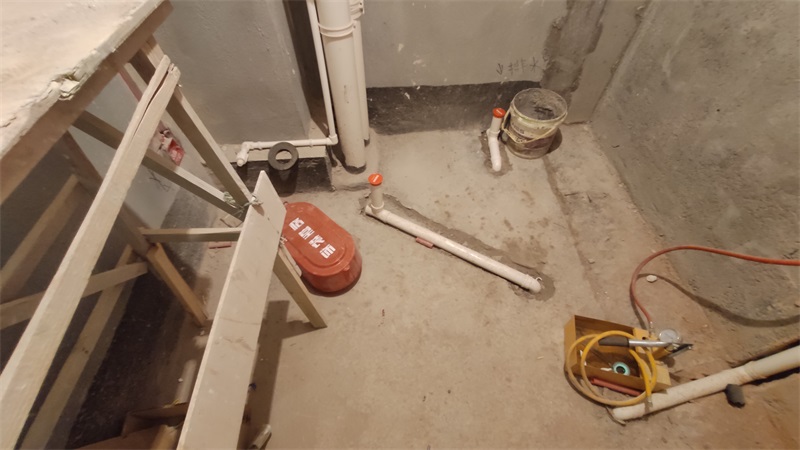

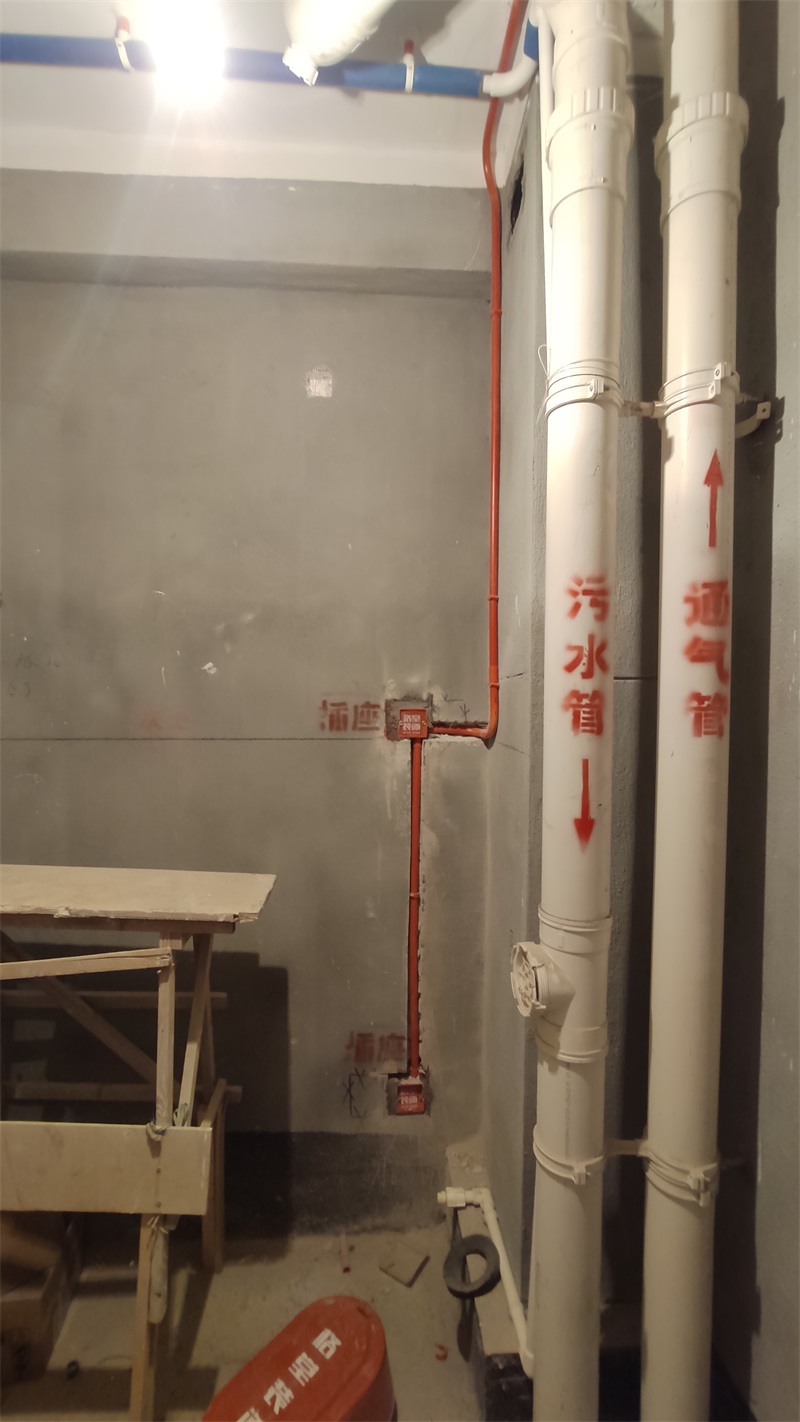

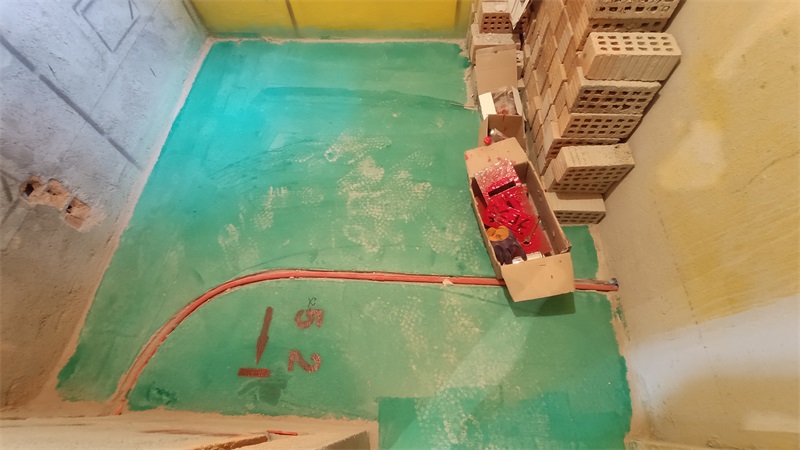

马桶下水孔中心距离毛坯墙面33cm左右，淋浴房地漏距离毛坯墙面7.5cm，马桶边上地漏距离毛坯墙面11 cm

发表于 2021-4-28 10:11:13

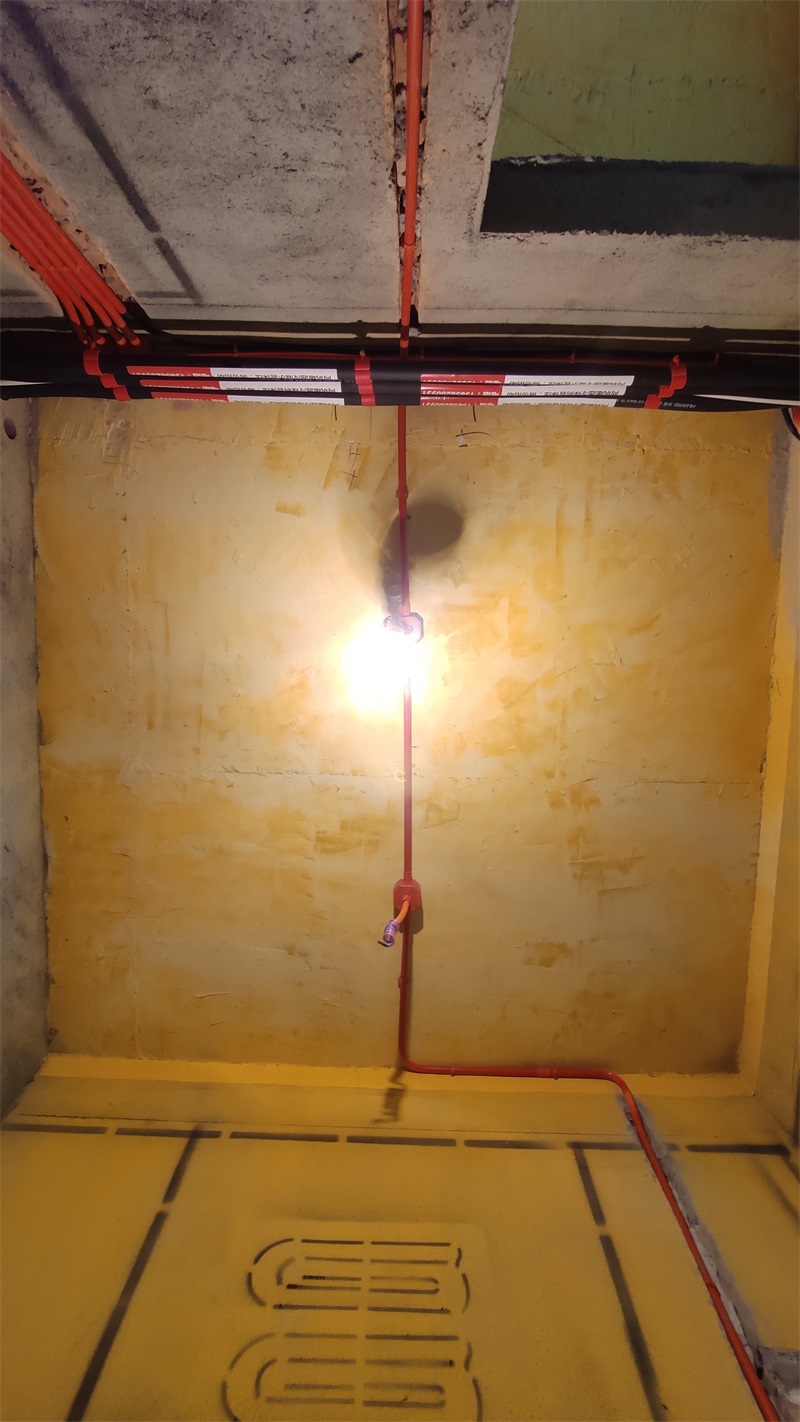

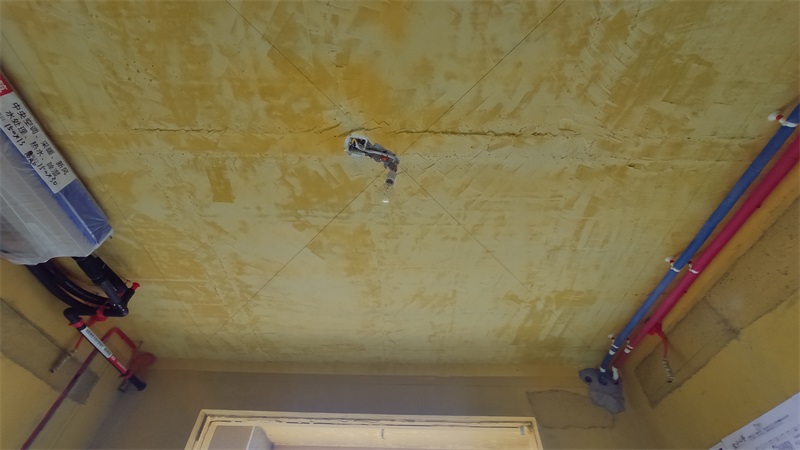

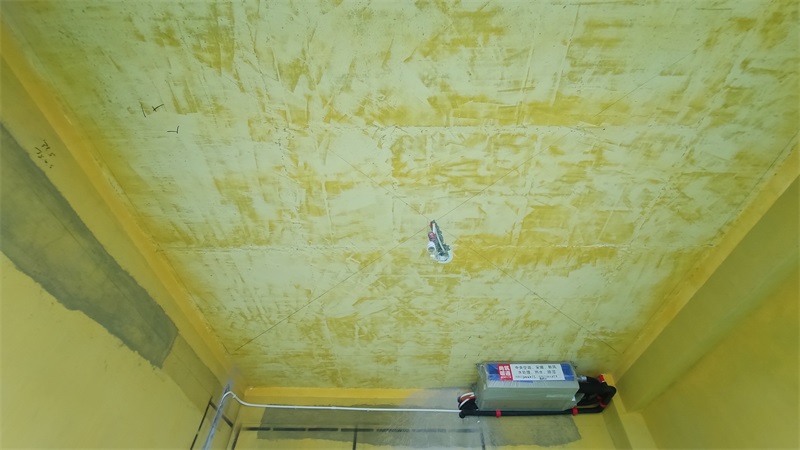

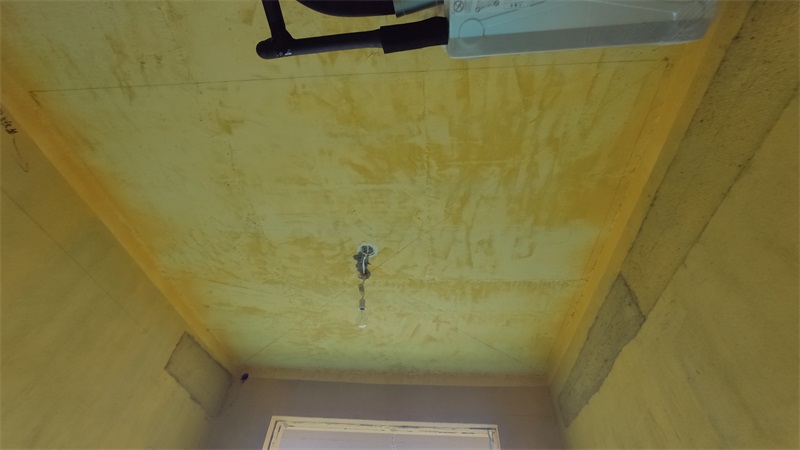

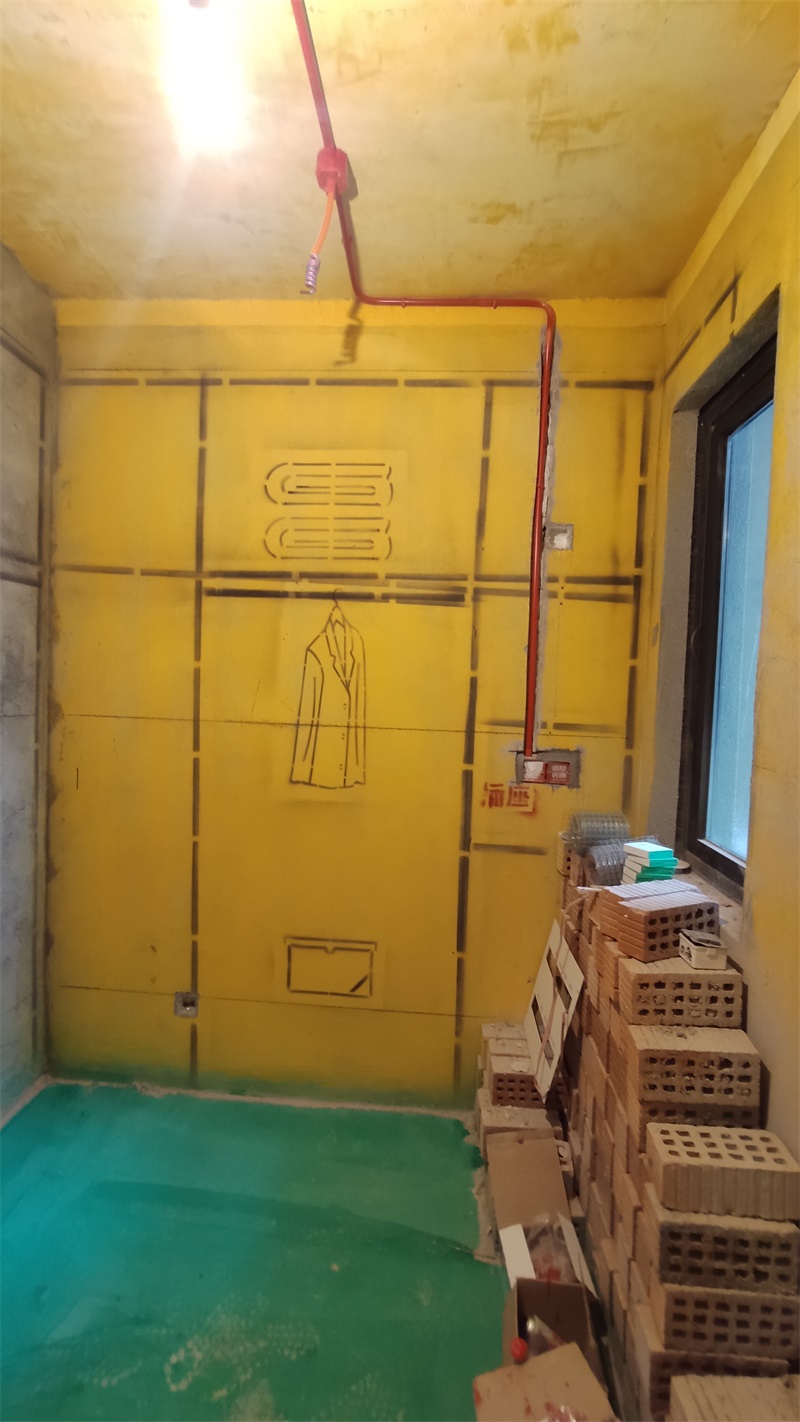

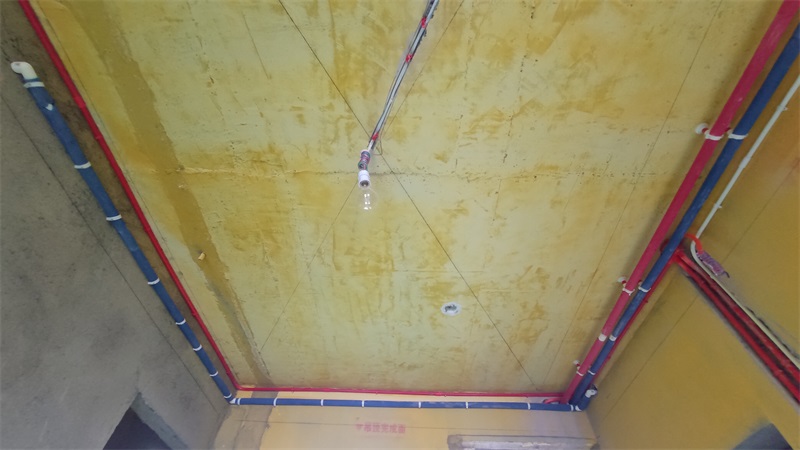

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2021-4-28 10:11:58

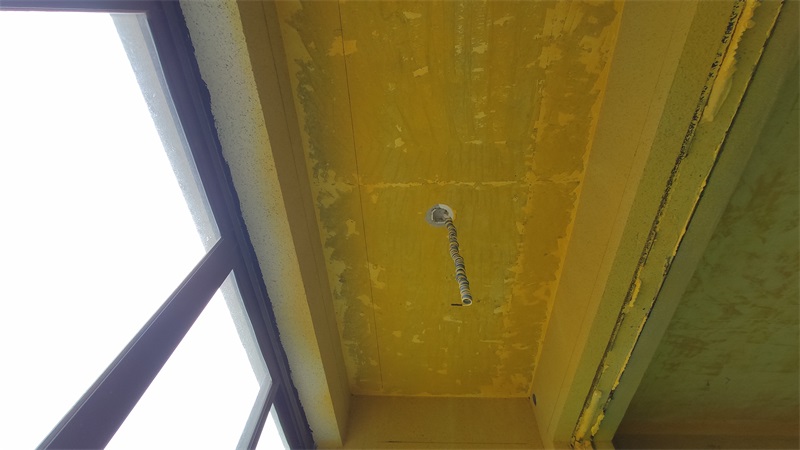

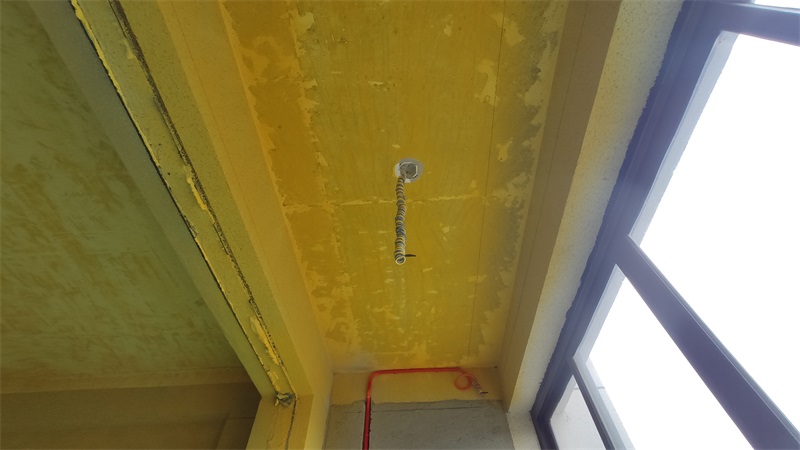

顶部灯线移位用黄腊管保护
