衢州公馆12-2-10#136㎡现代中式——回归安静，享受自然本身的恬静

发表于 2021-3-28 12:22:47

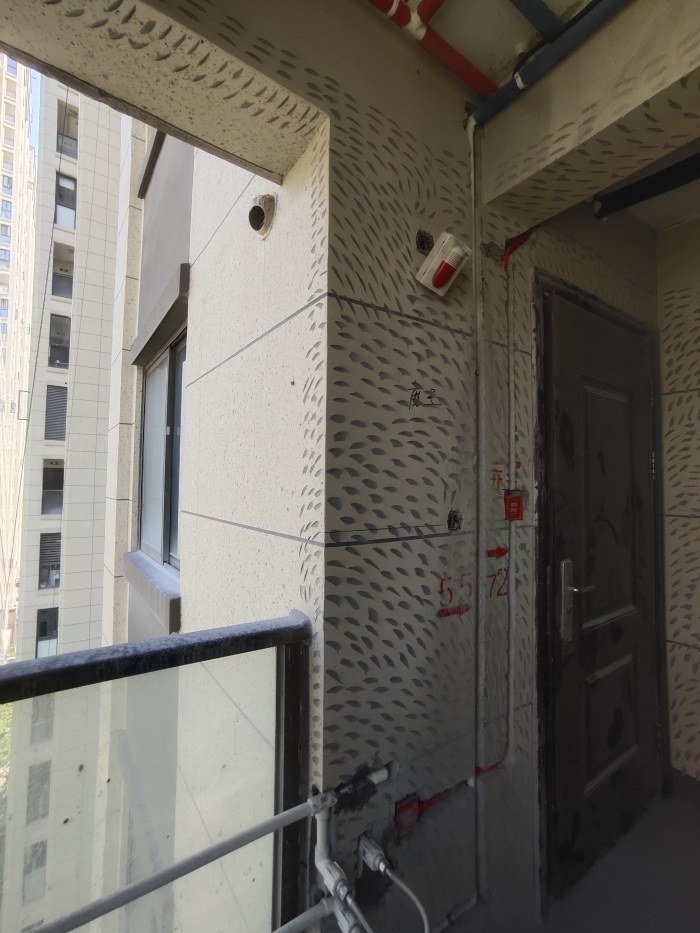

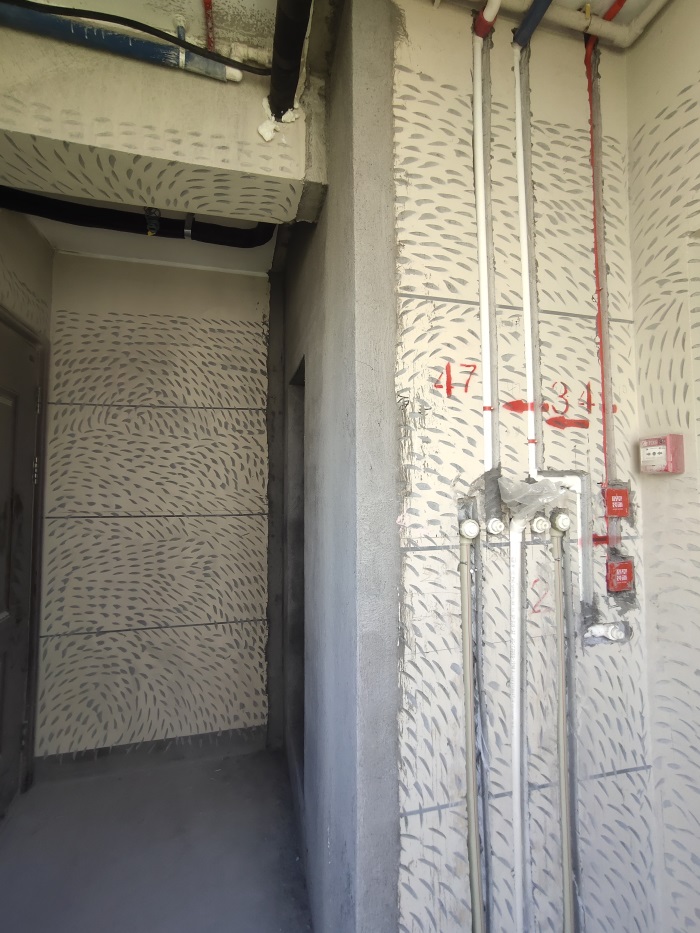

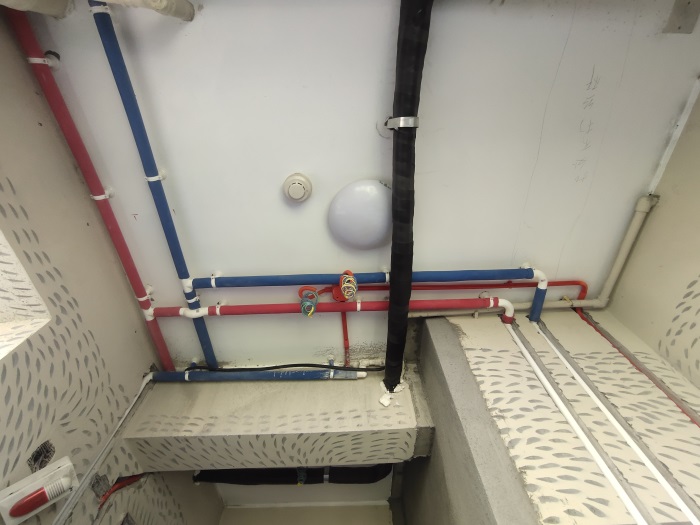

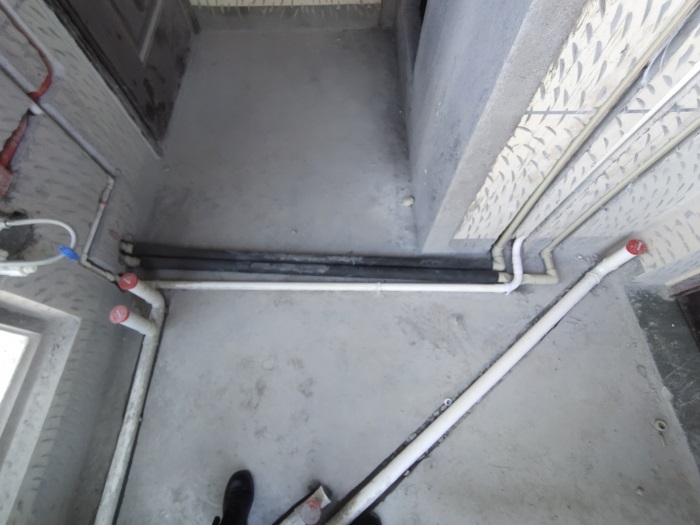

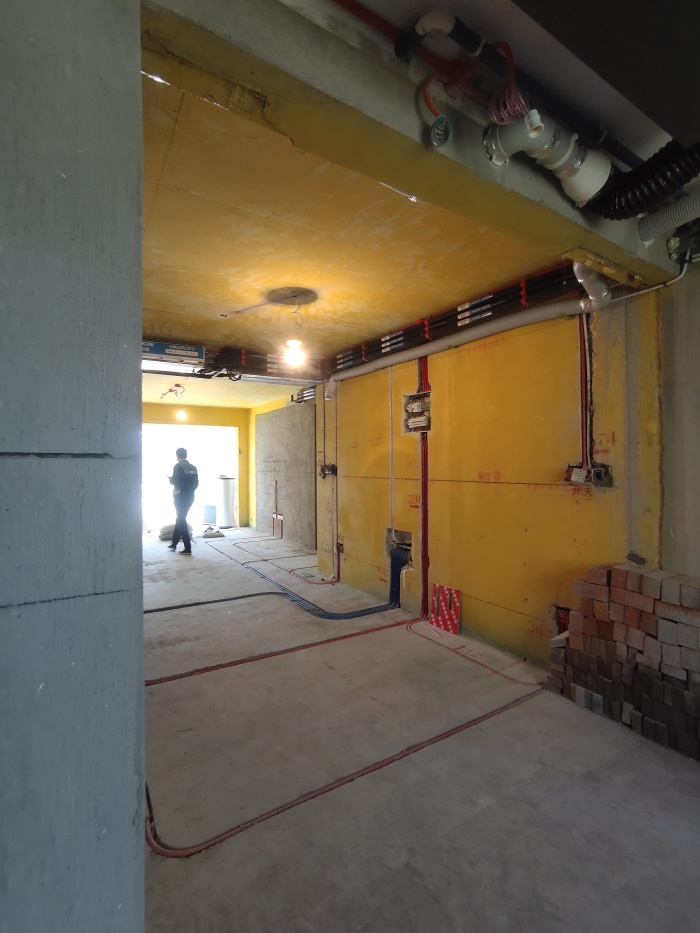

洗衣阳台对角

发表于 2021-3-28 12:23:14

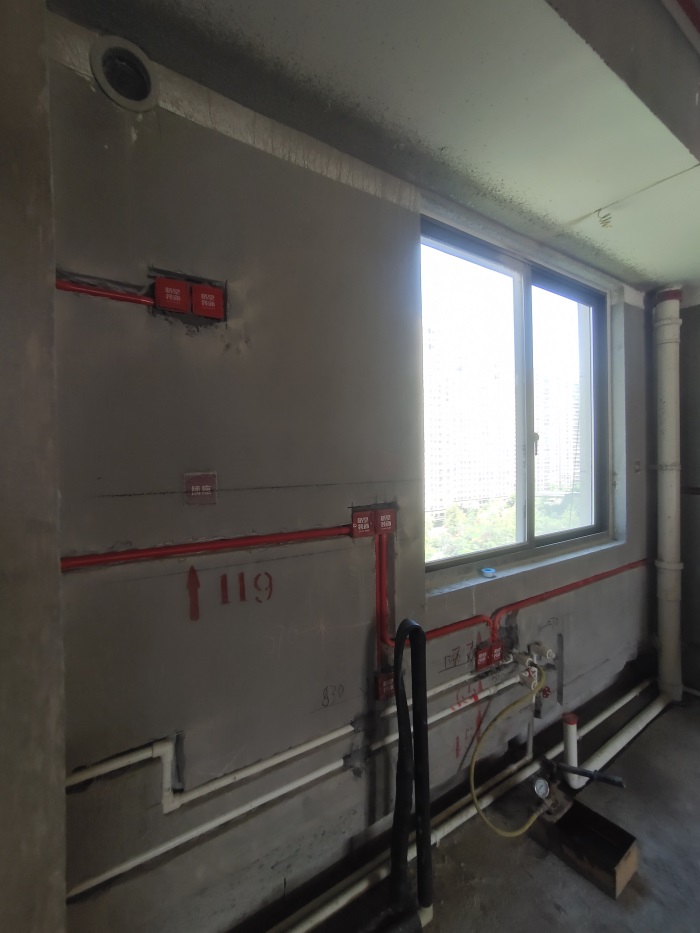

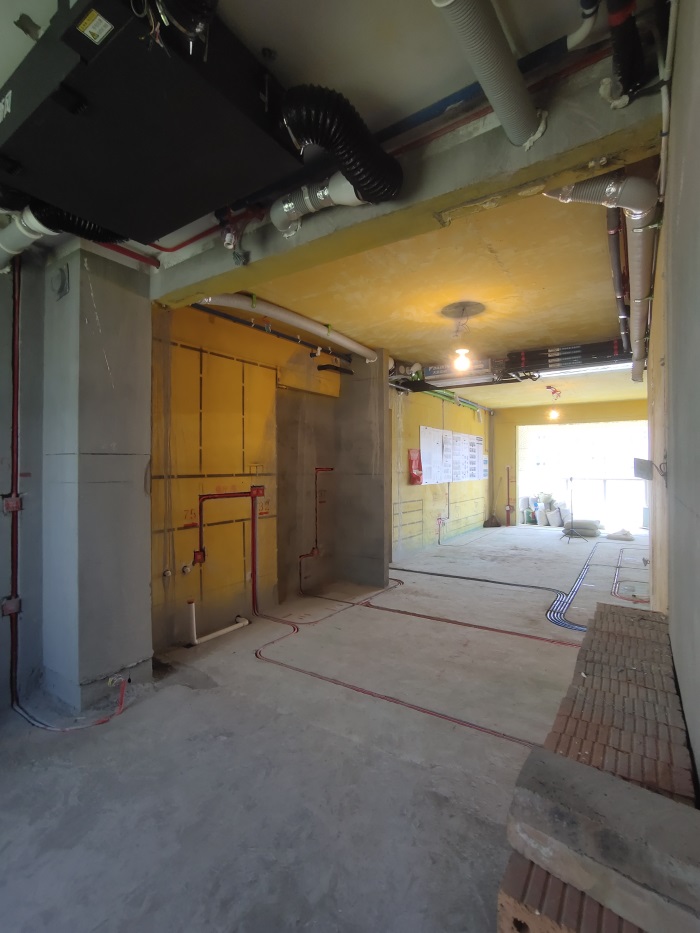

厨房水电布线图

发表于 2021-3-28 12:23:34

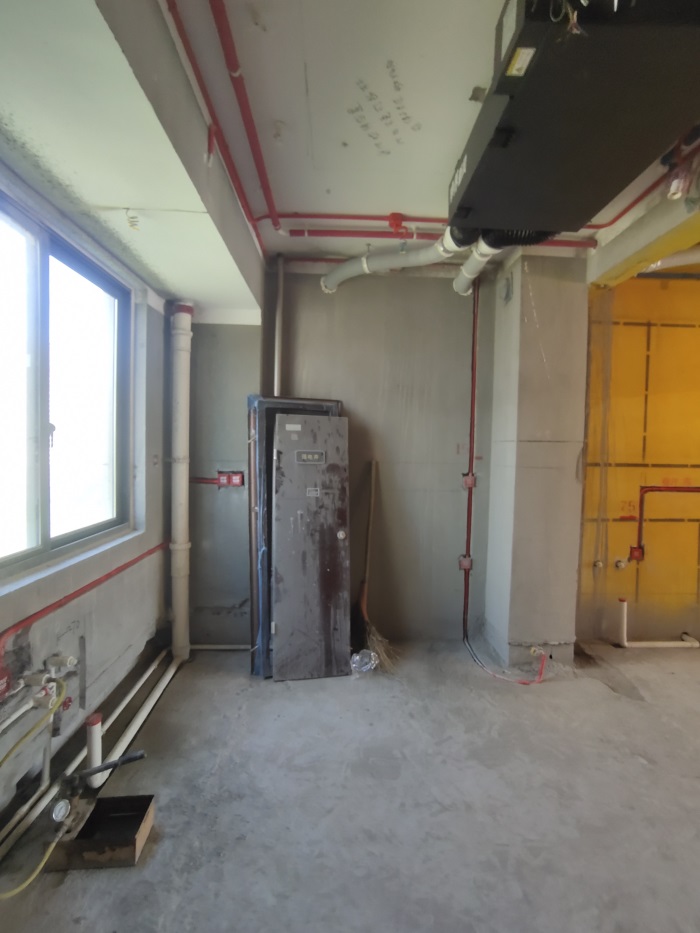

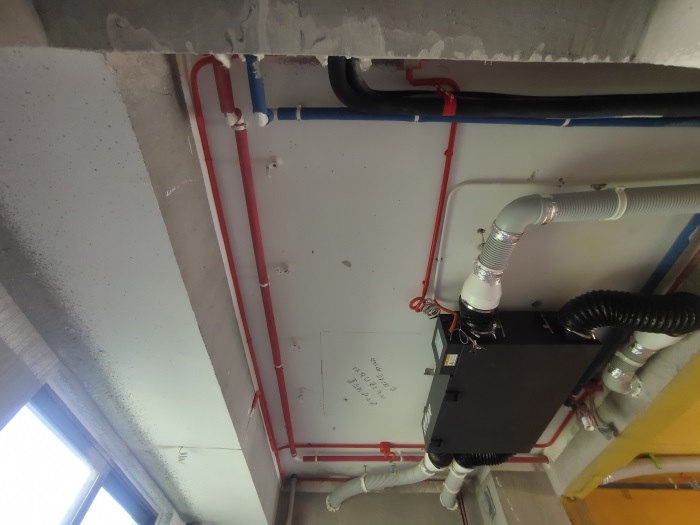

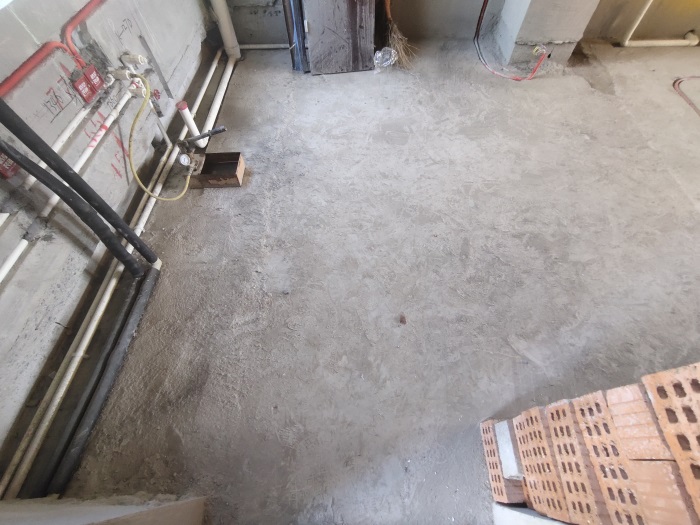

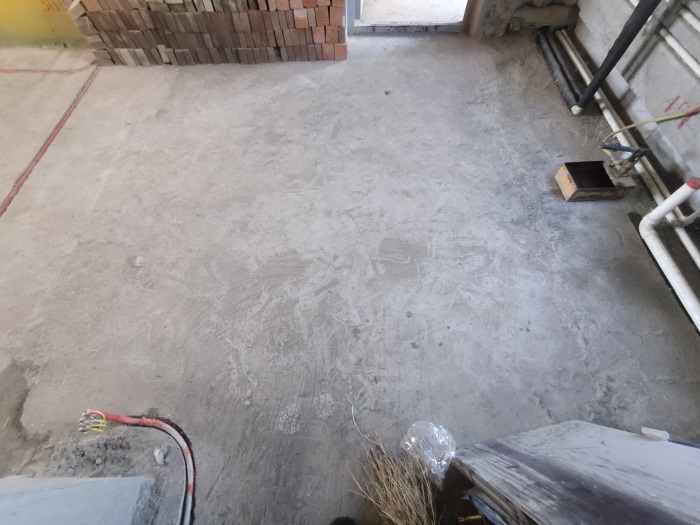

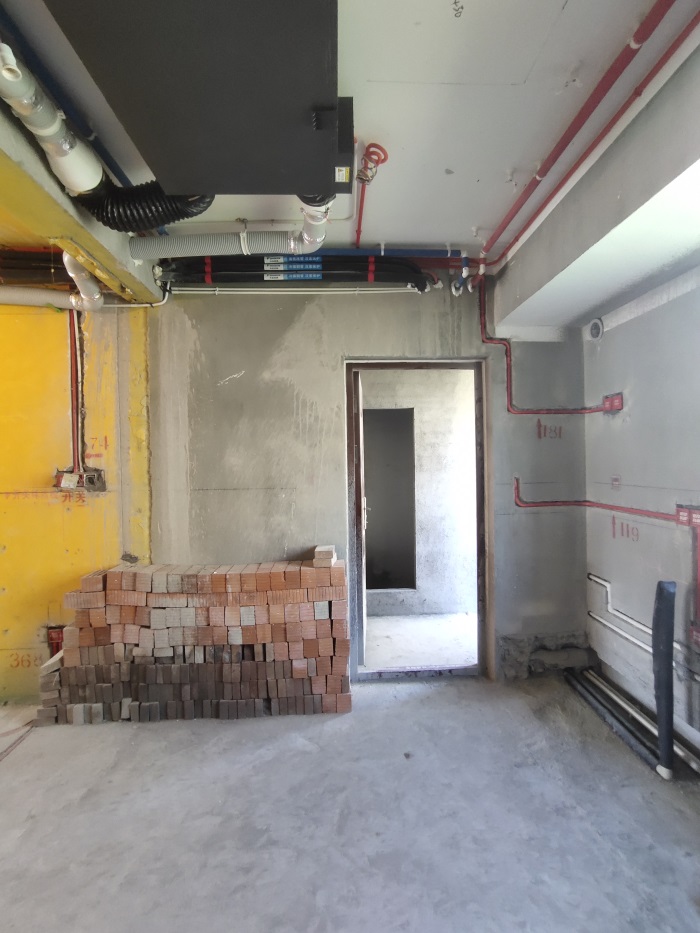

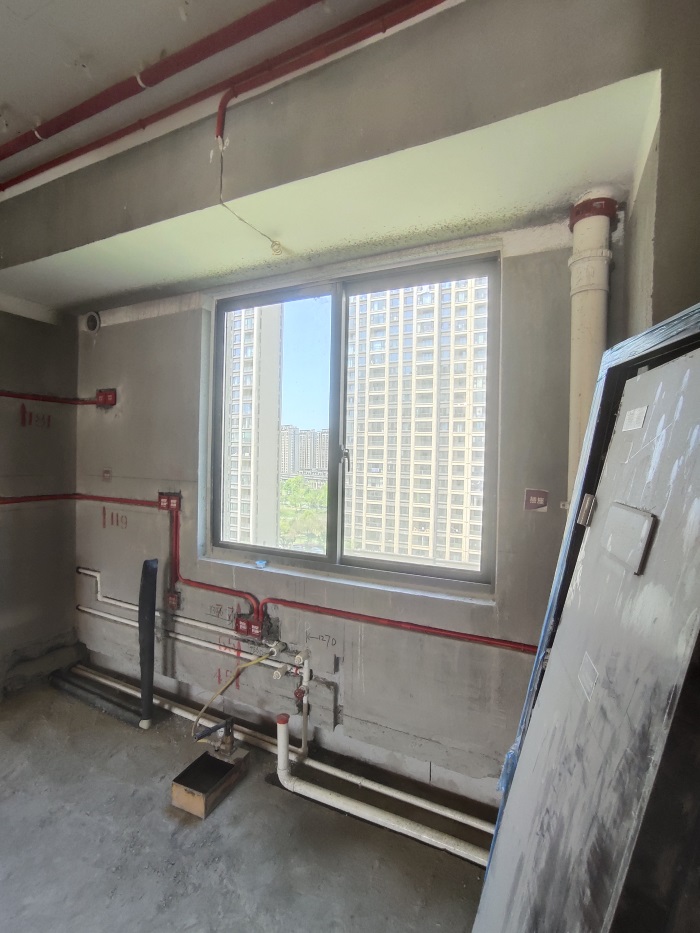

厨房对角

发表于 2021-3-31 14:53:46

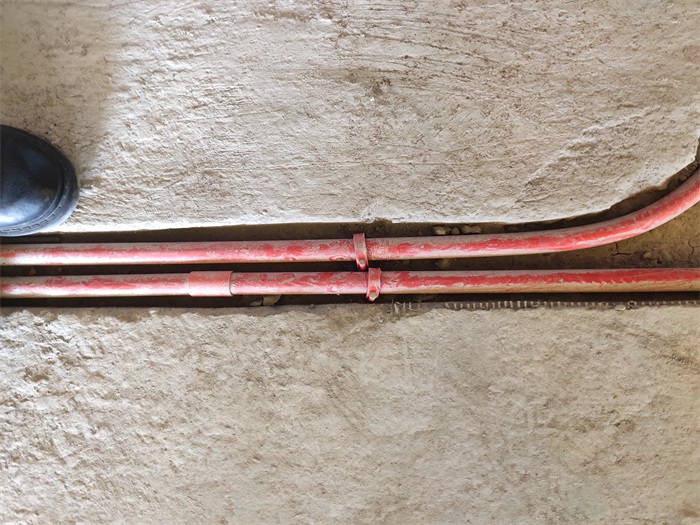

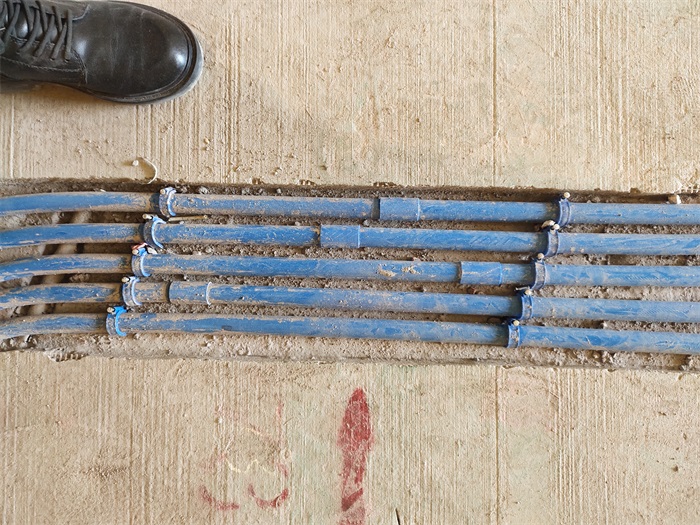

并排两根以上线管固定采用管卡错位顺钉，间隙均匀。

发表于 2021-3-31 14:56:14

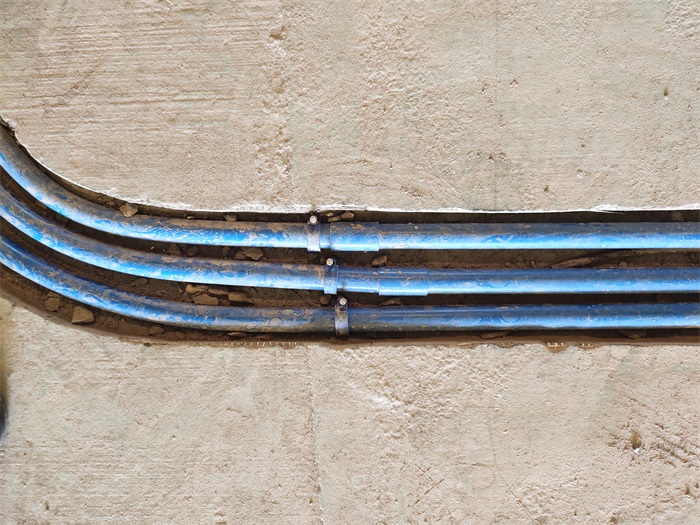

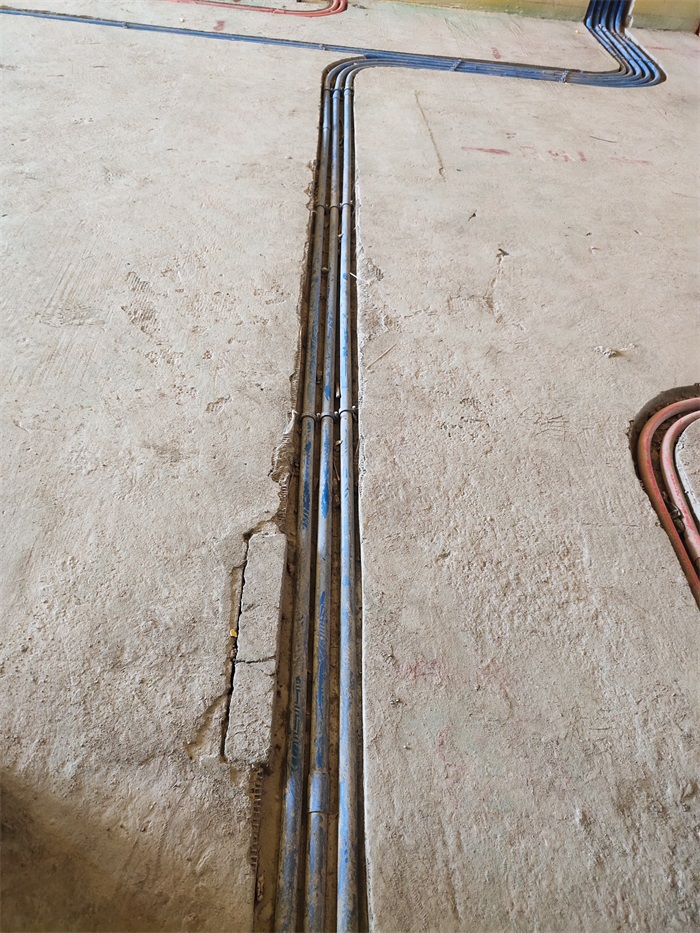

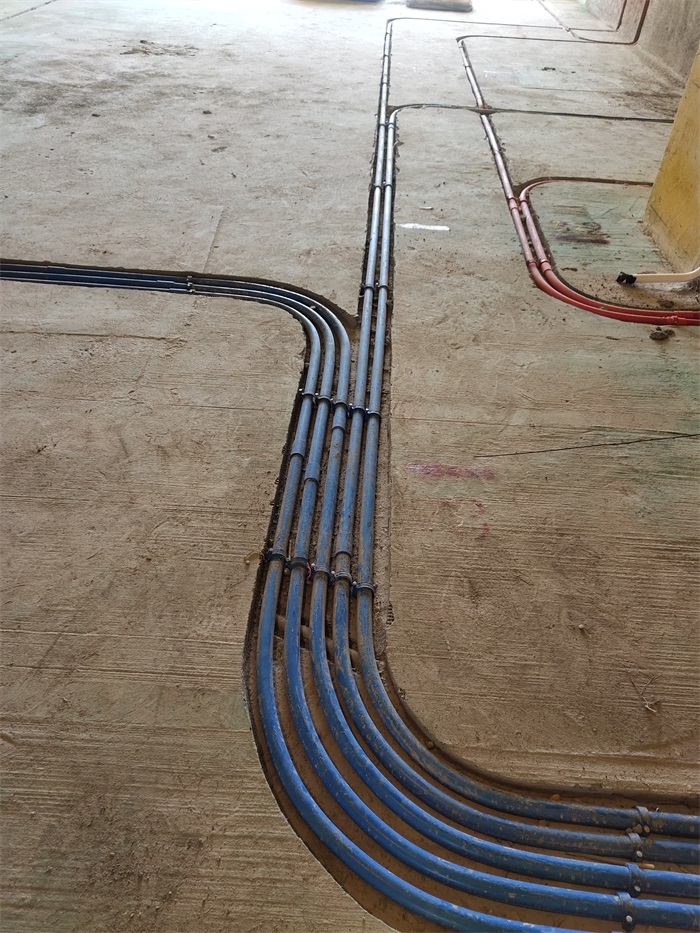

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

发表于 2021-3-31 14:58:10

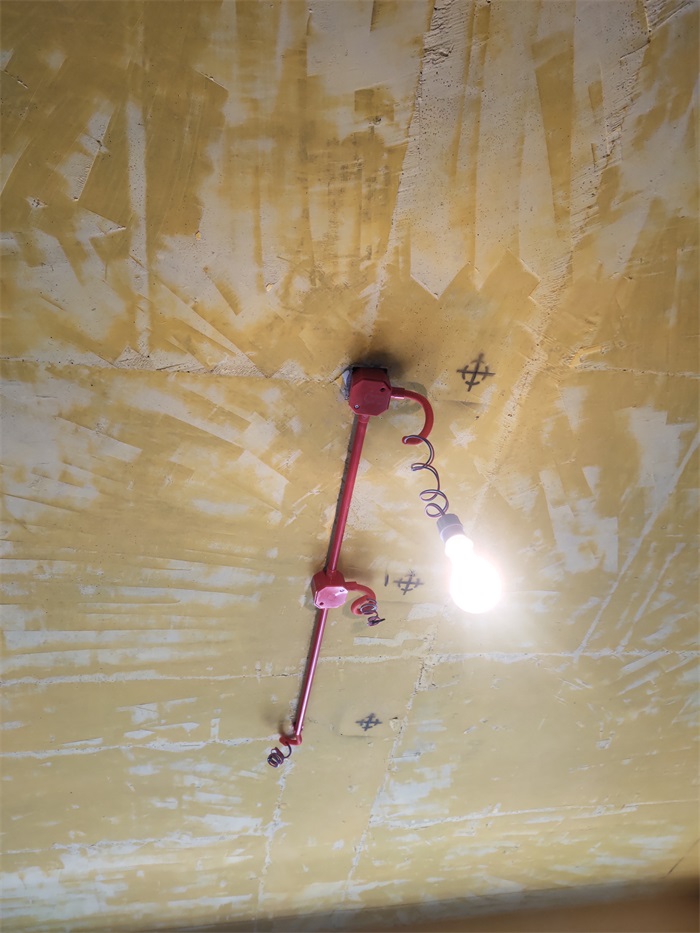

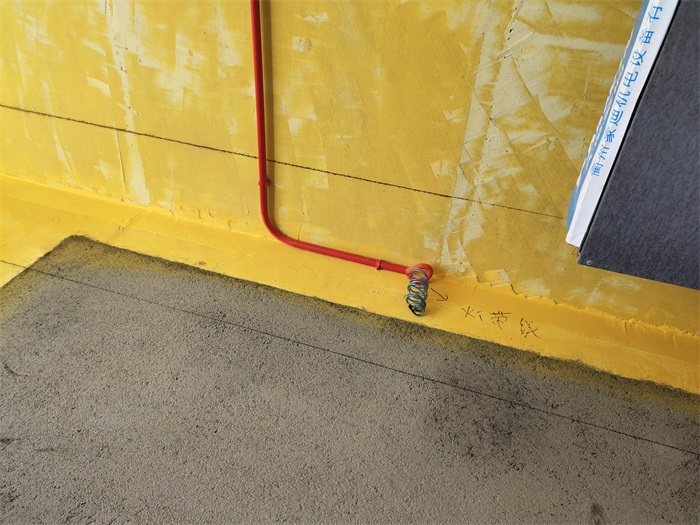

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2021-3-31 15:00:47

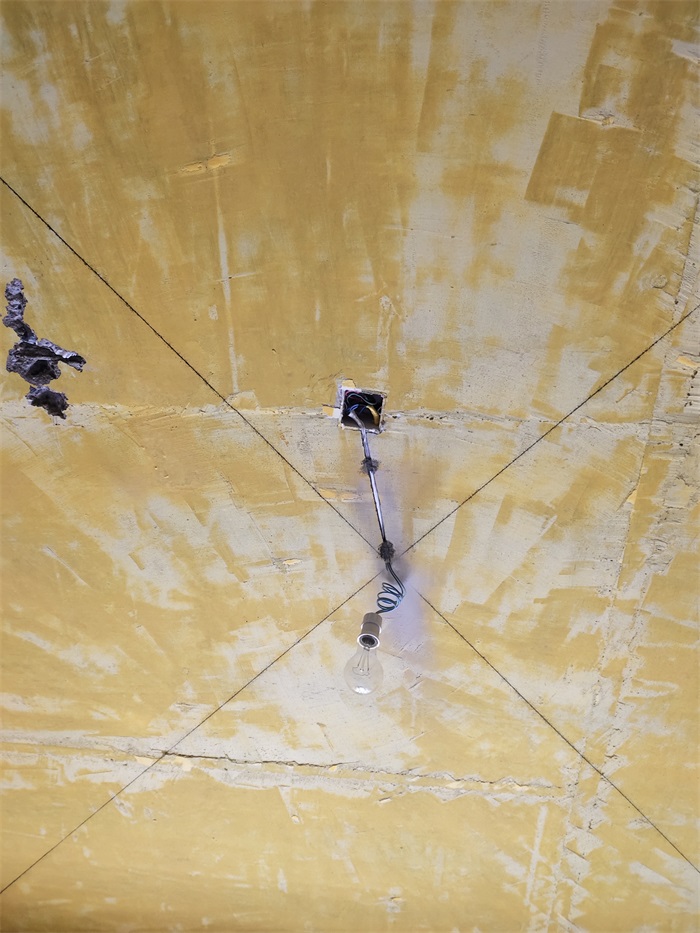

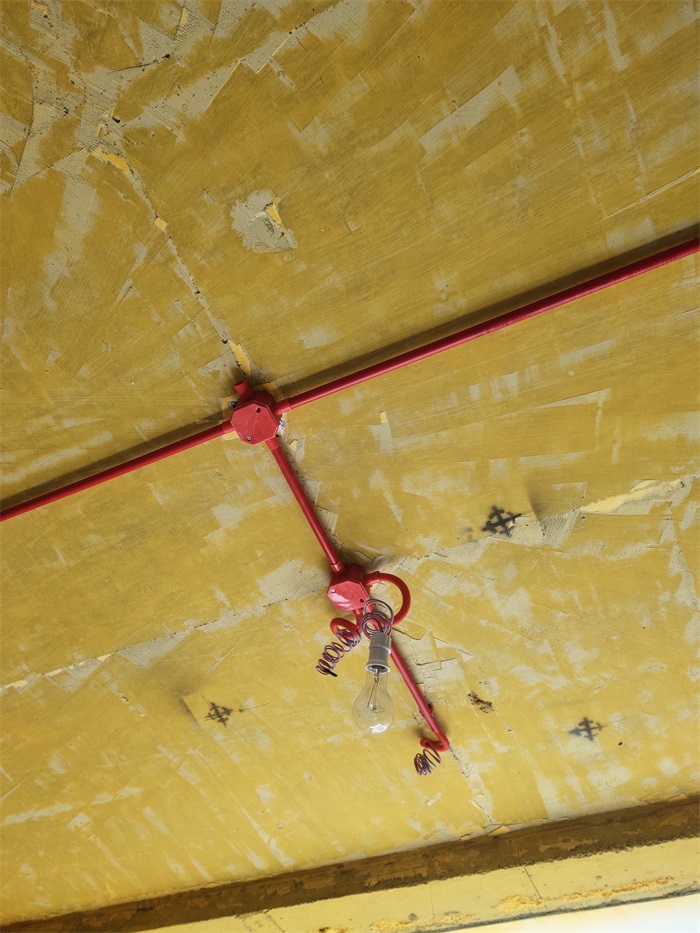

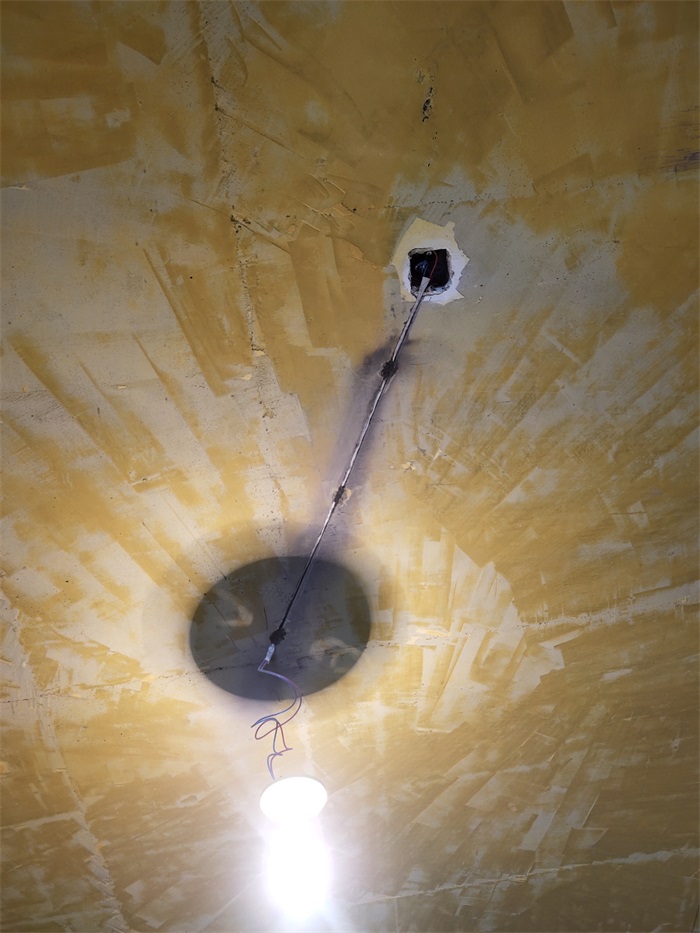

筒灯电线用波纹管保护

发表于 2021-3-31 15:02:10

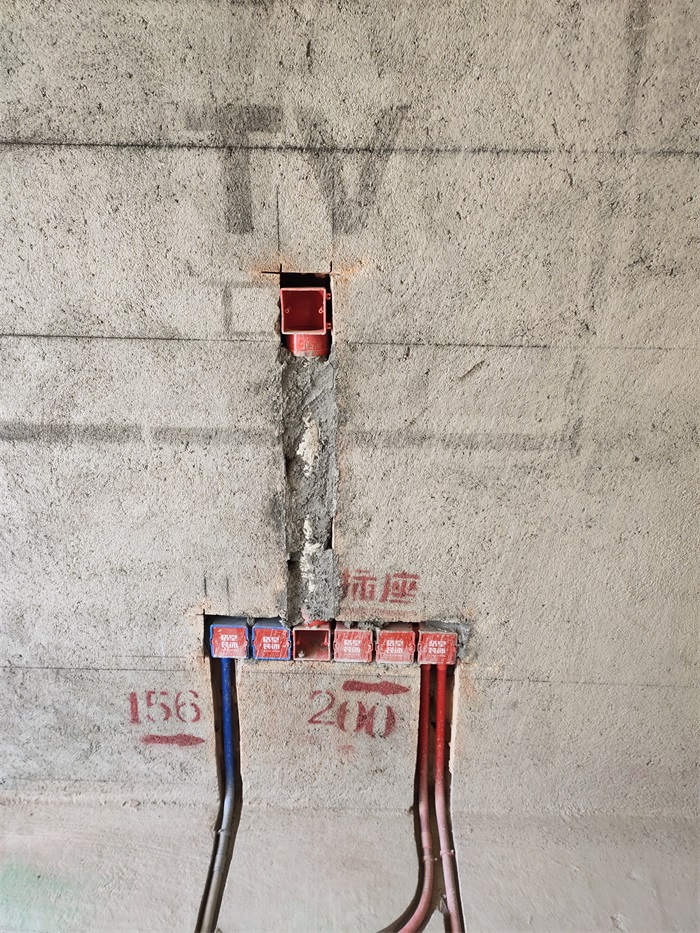

暗管预留：格堂装饰在水电工艺施工阶段，对液晶电视、机顶盒等设备线管进行提前预埋处理，确保设计美观度。

发表于 2021-3-31 15:03:26

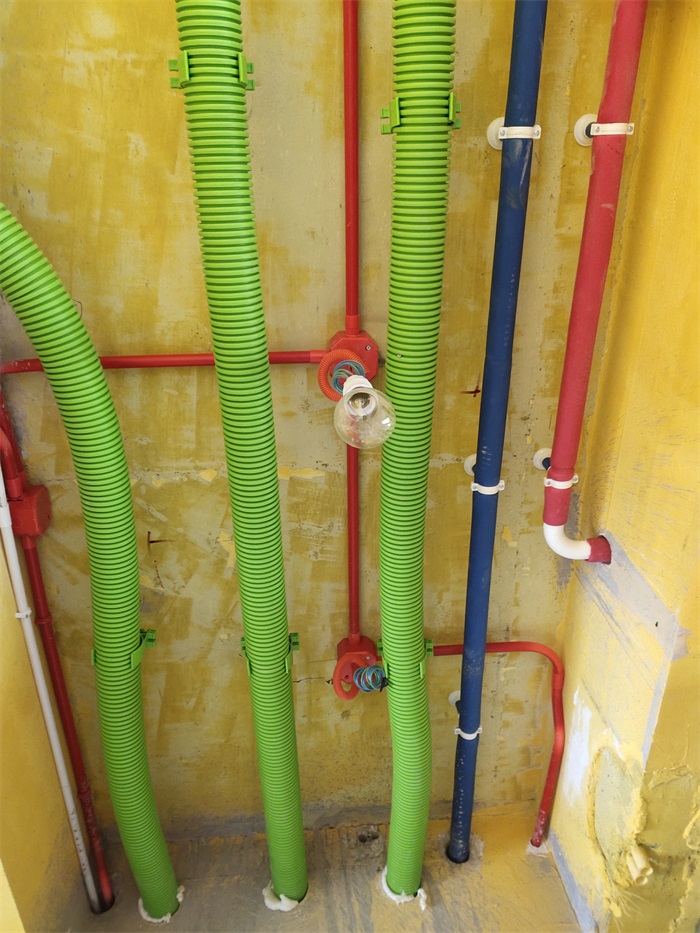

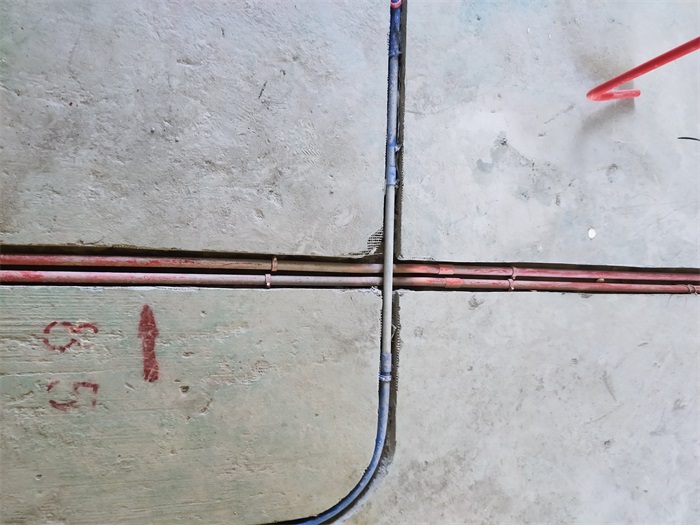

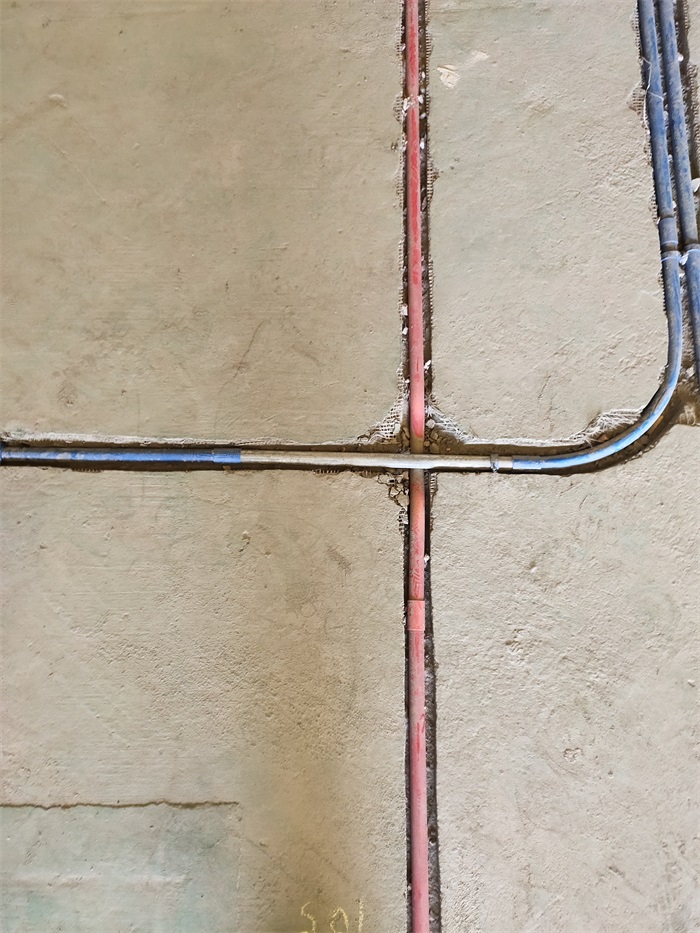

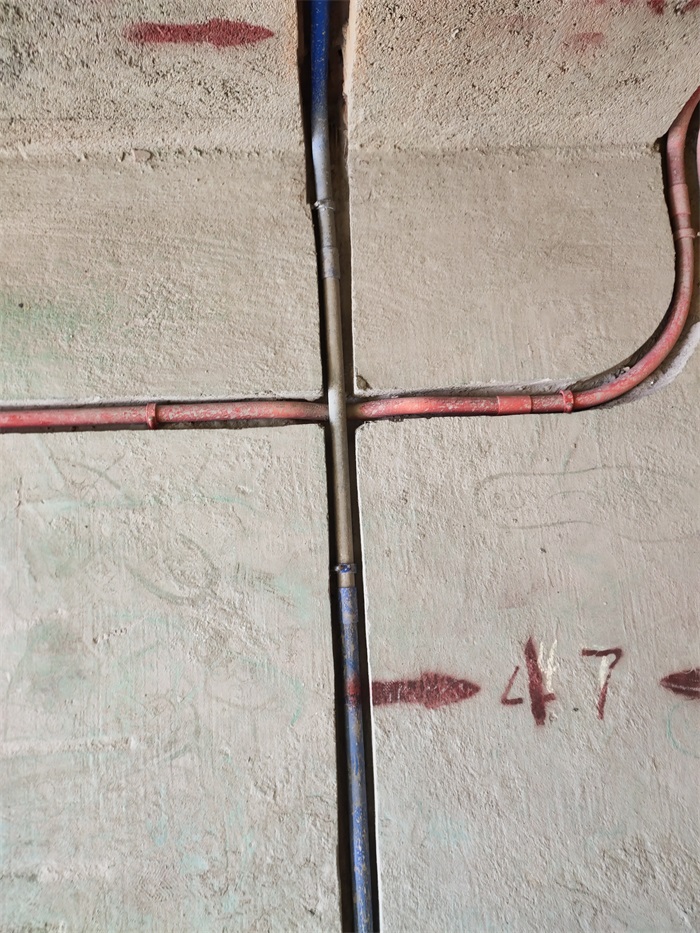

红色为强电，蓝色为弱电，强弱电交接处用金属屏蔽管，防止干扰。

发表于 2021-3-31 15:05:03

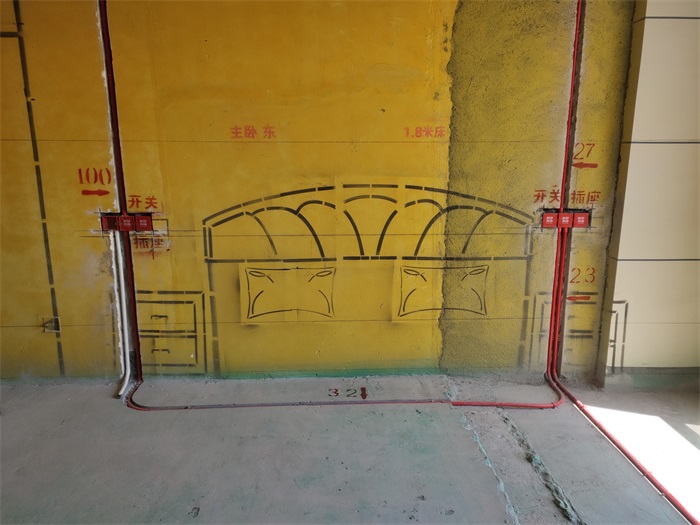

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。
