德信·君宸7-1-40-#110㎡美式轻奢—-乐章

发表于 2021-1-30 16:04:04

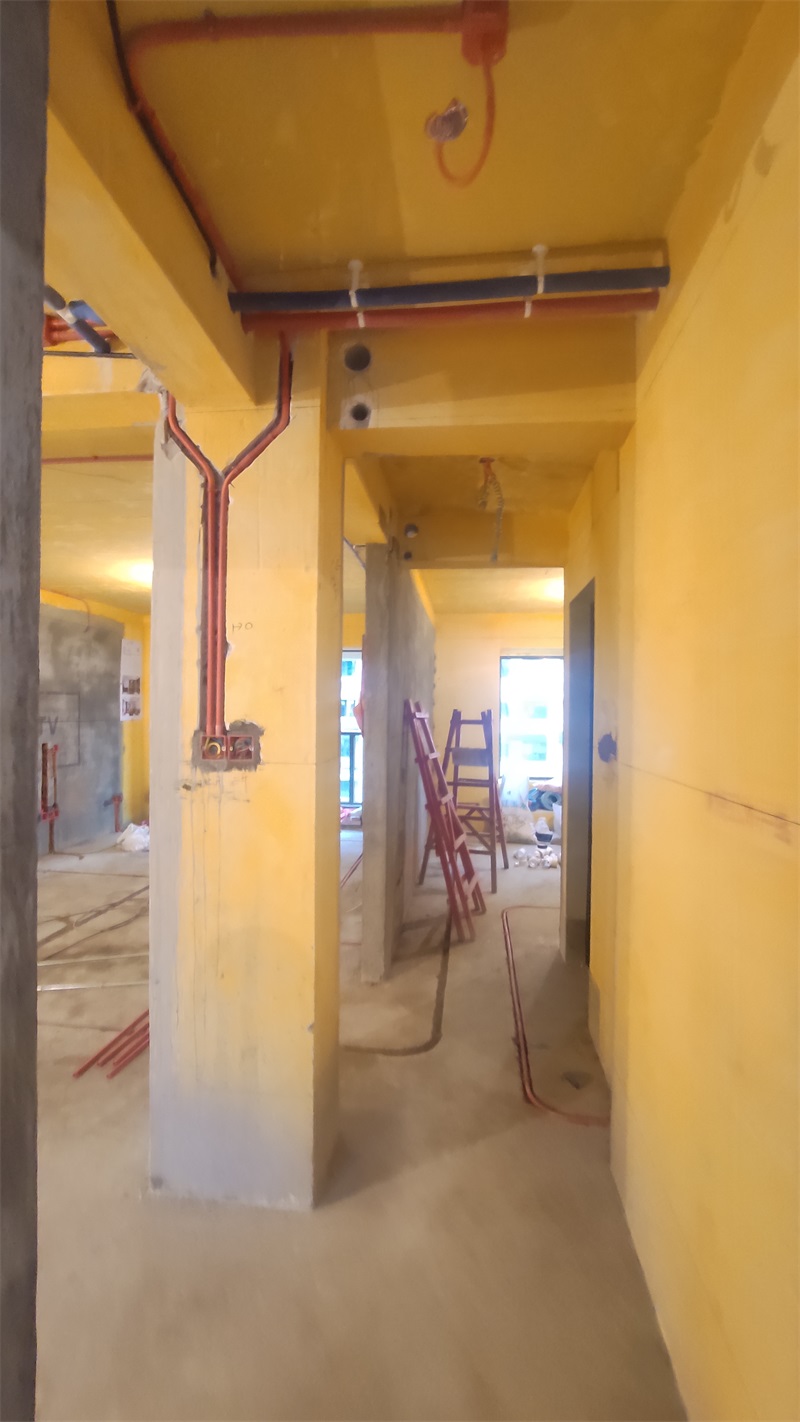

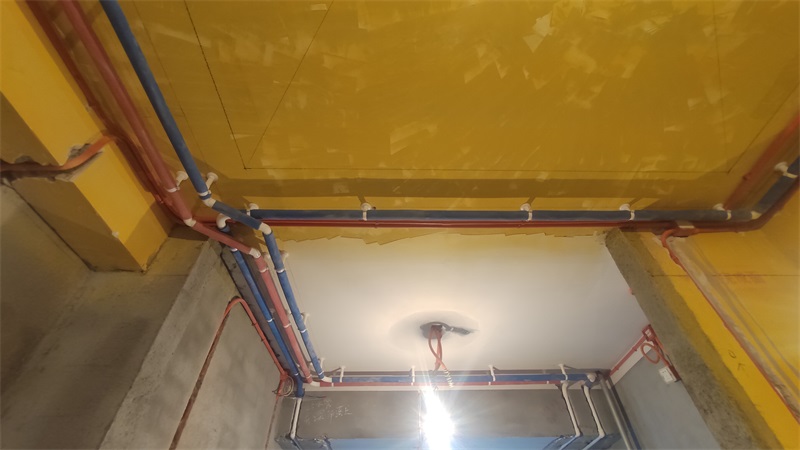

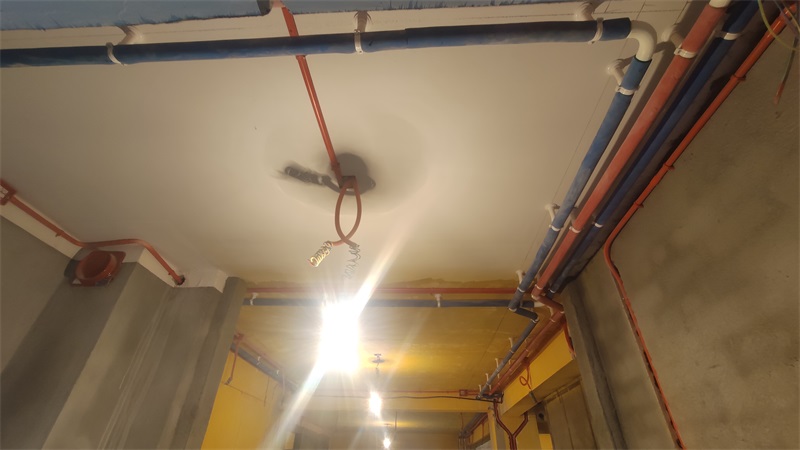

红色保温棉代表热水，蓝色保温棉代表冷水

发表于 2021-1-30 16:04:40

水管吊卡间距小于80cm，转角15CM处增加吊卡增加水管稳定性

发表于 2021-1-30 16:06:10

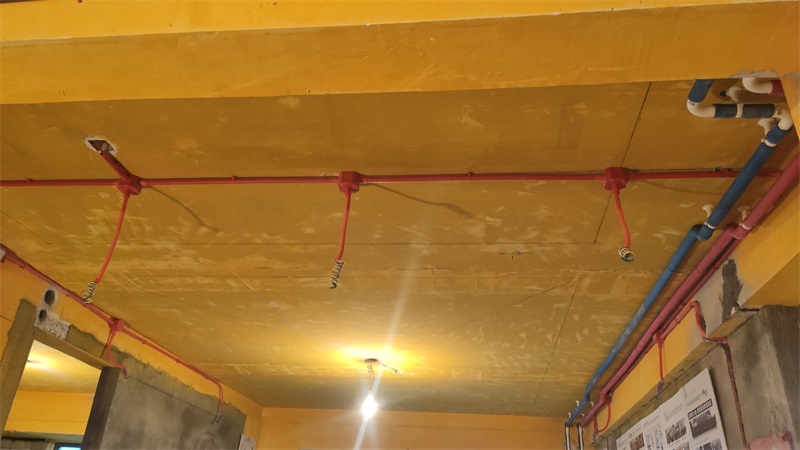

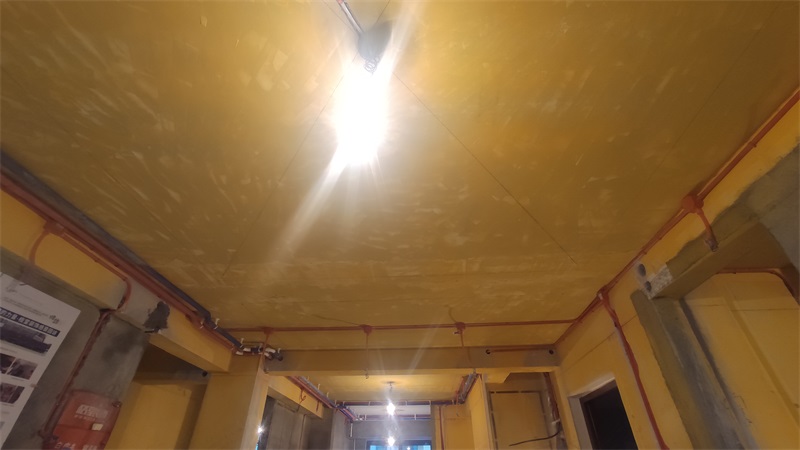

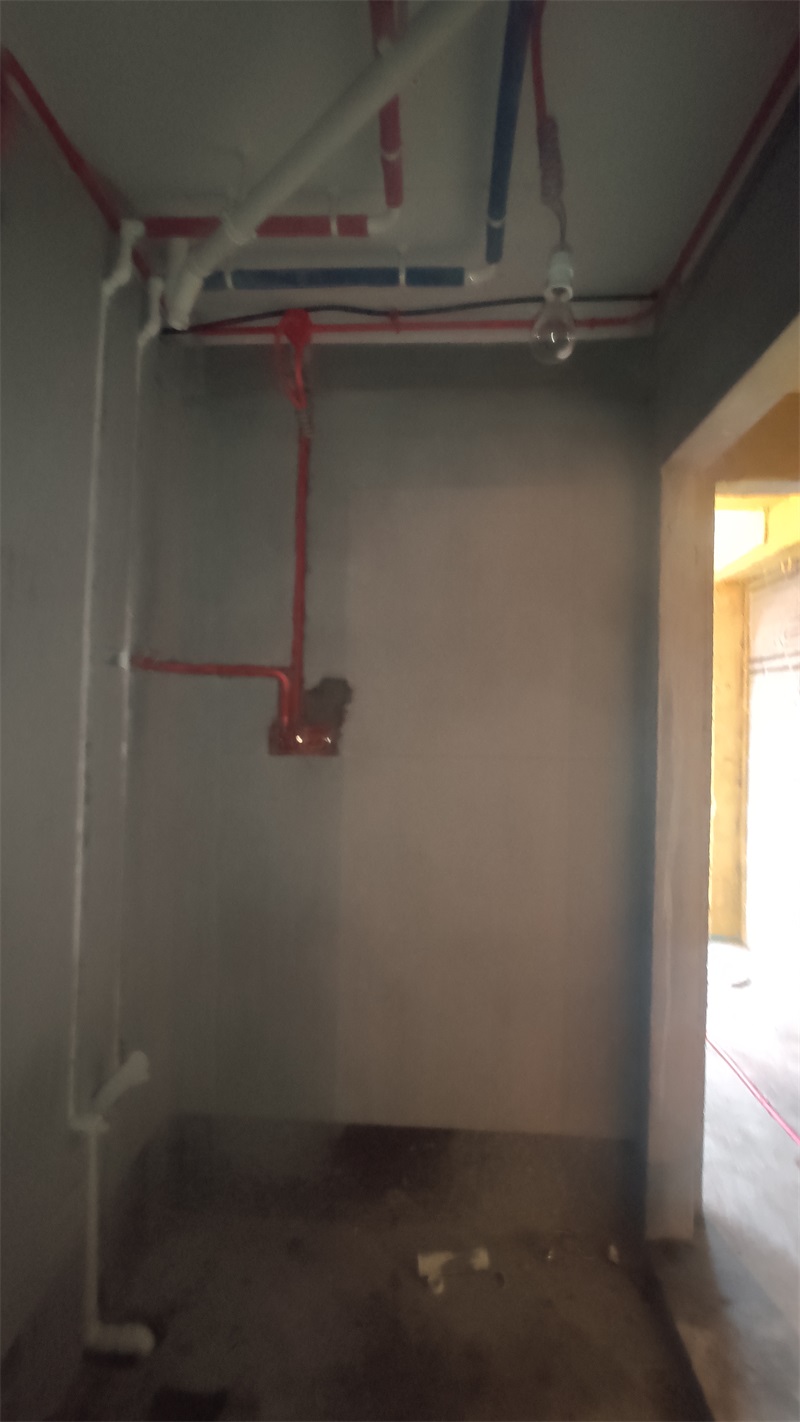

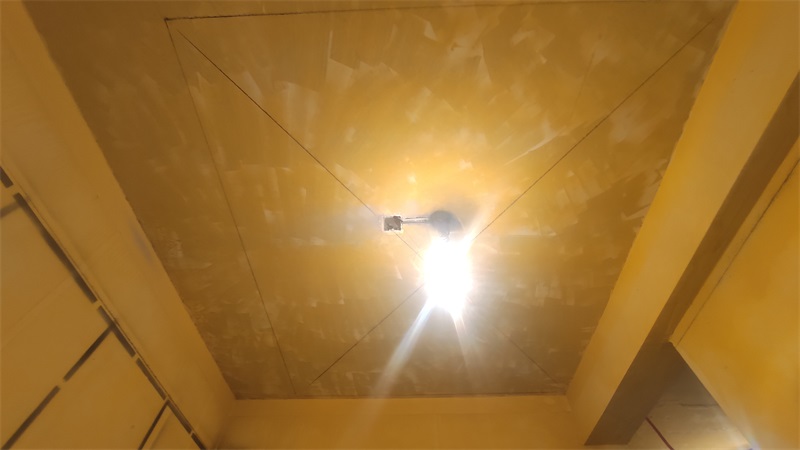

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2021-1-30 16:06:48

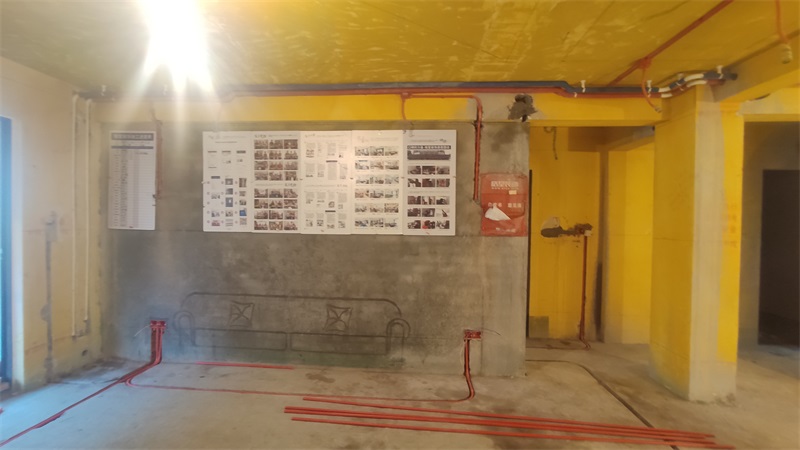

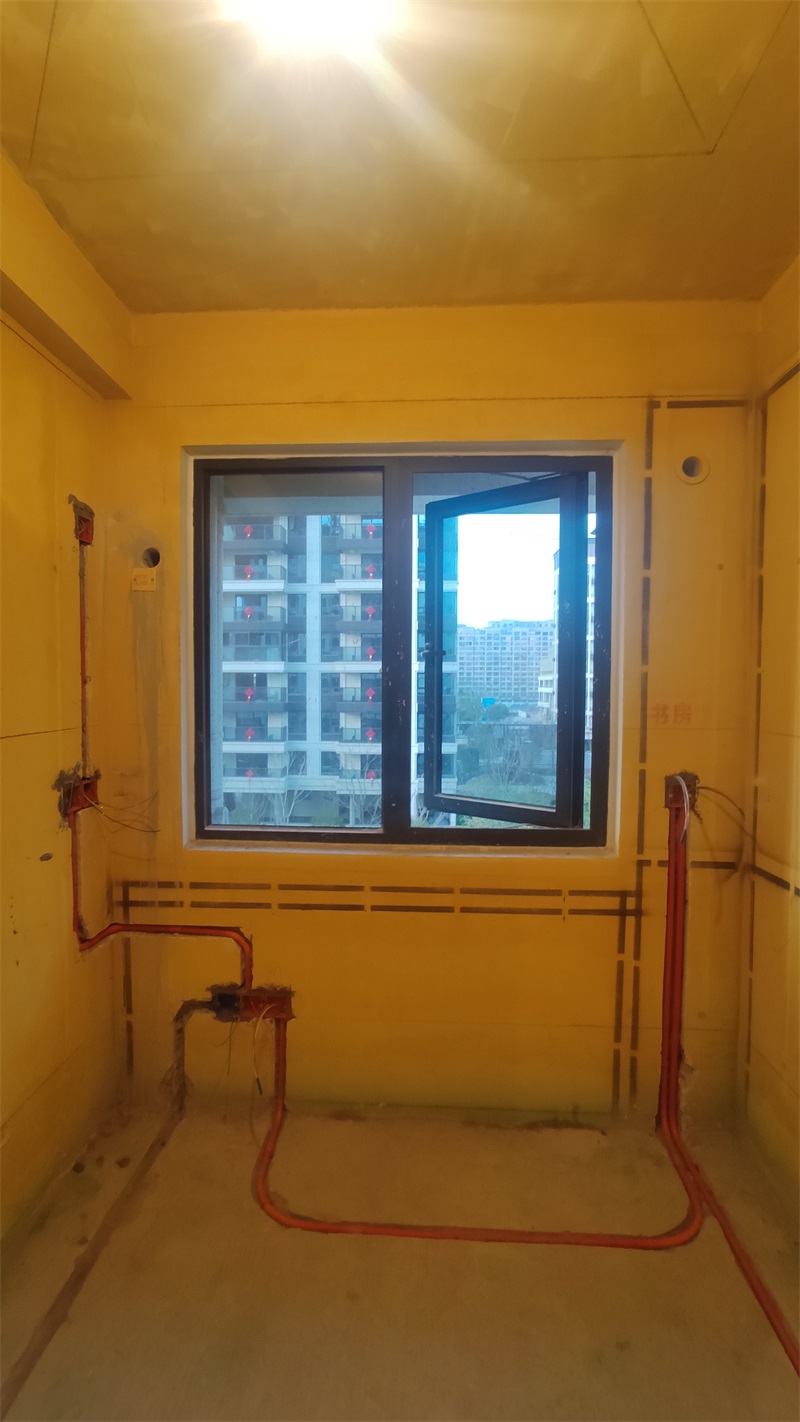

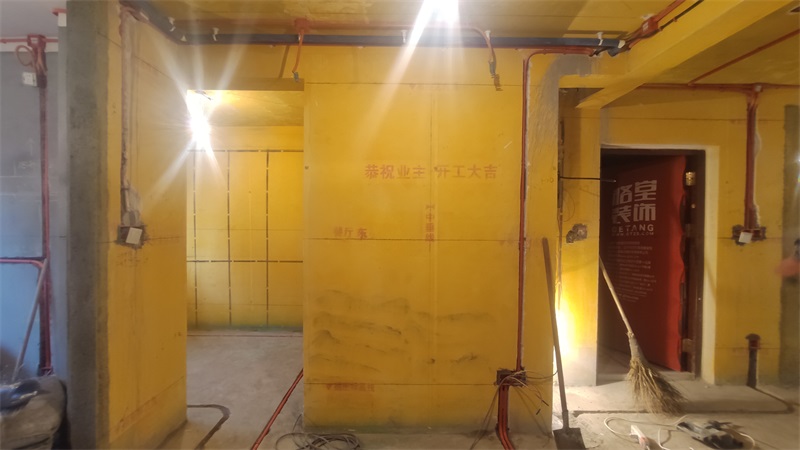

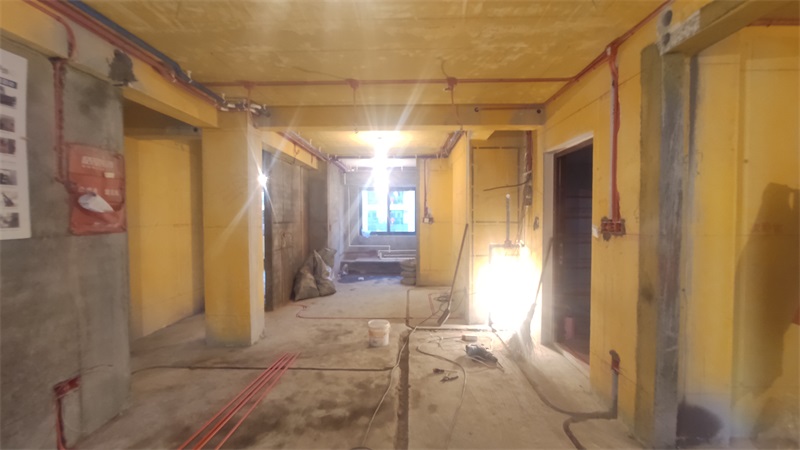

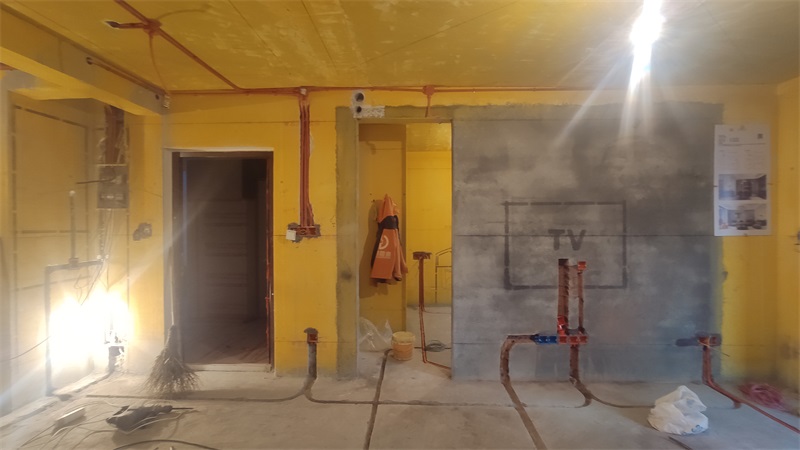

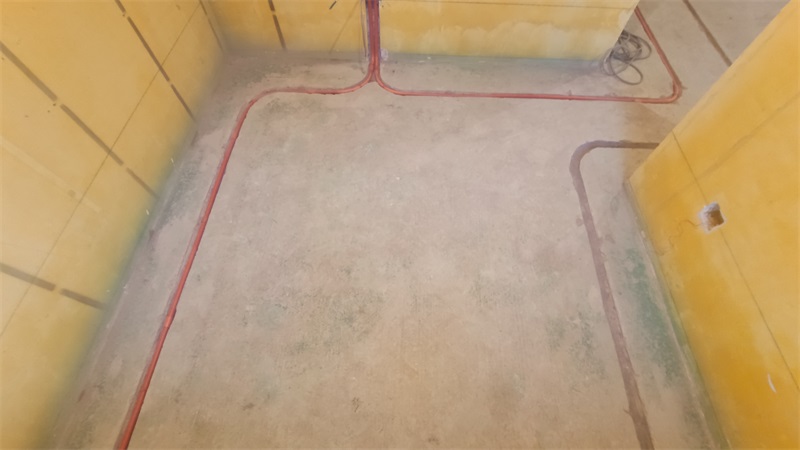

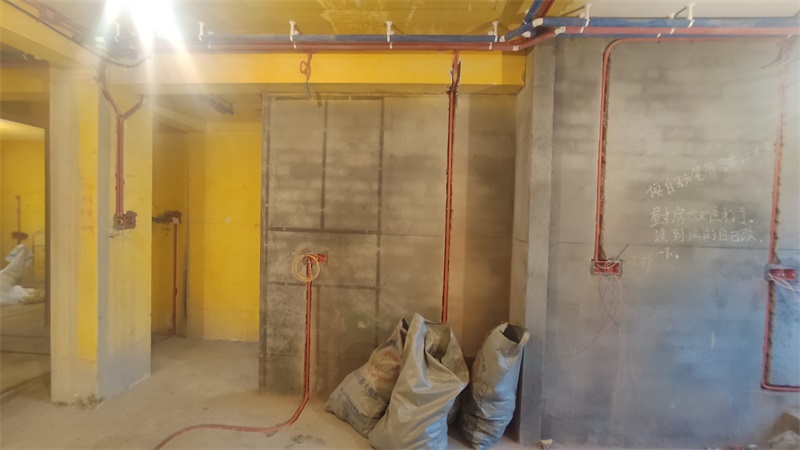

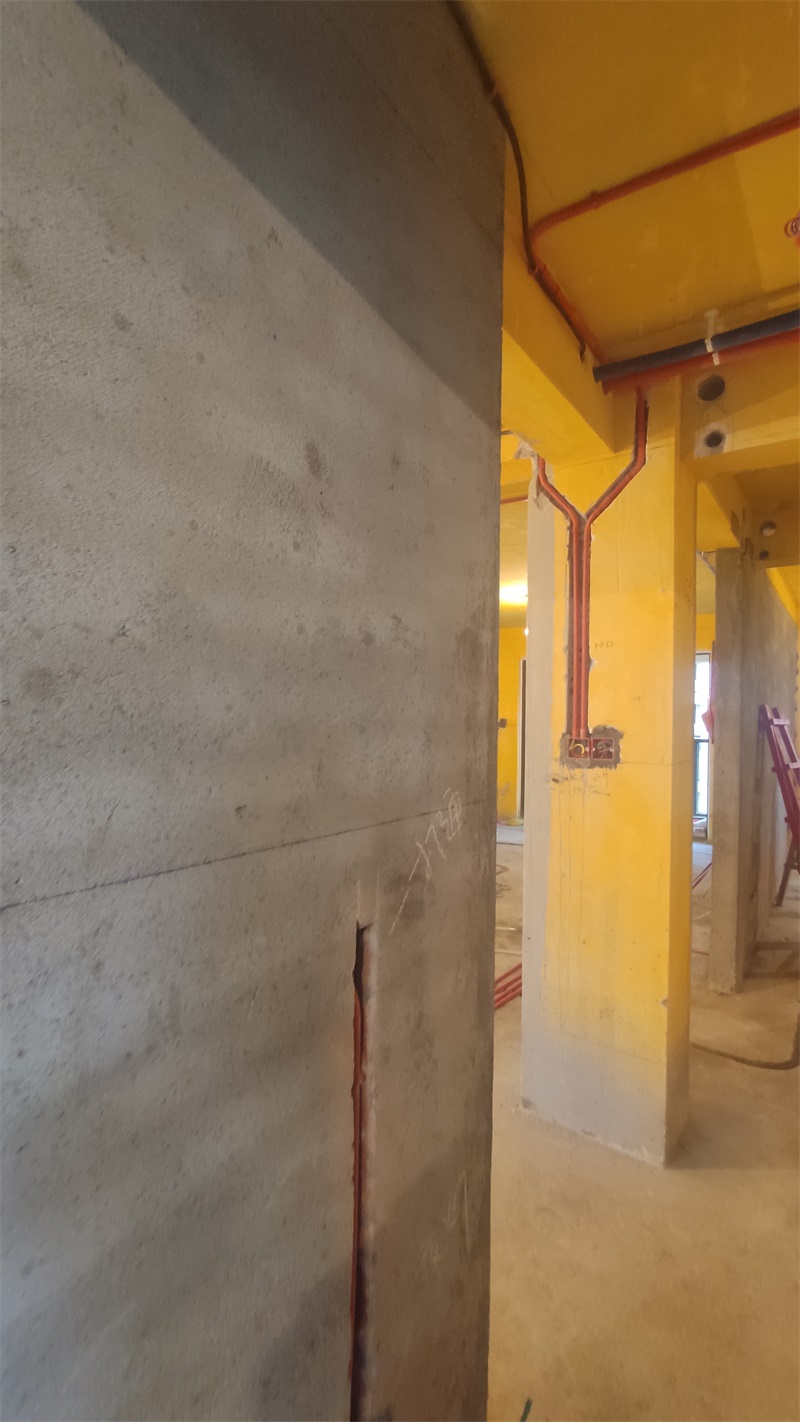

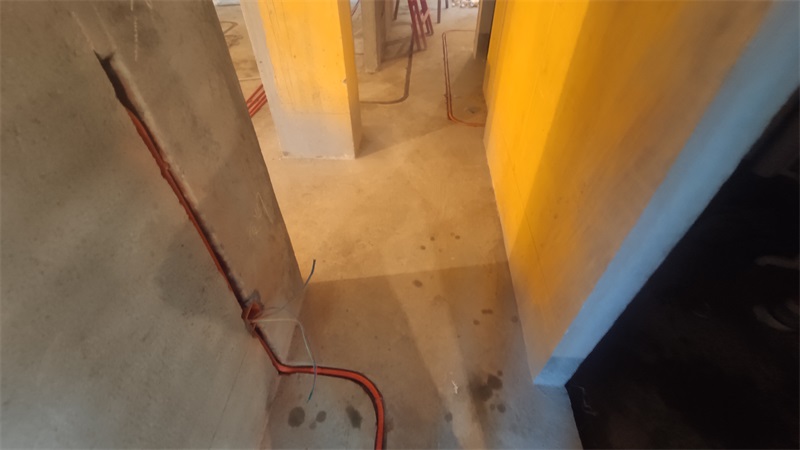

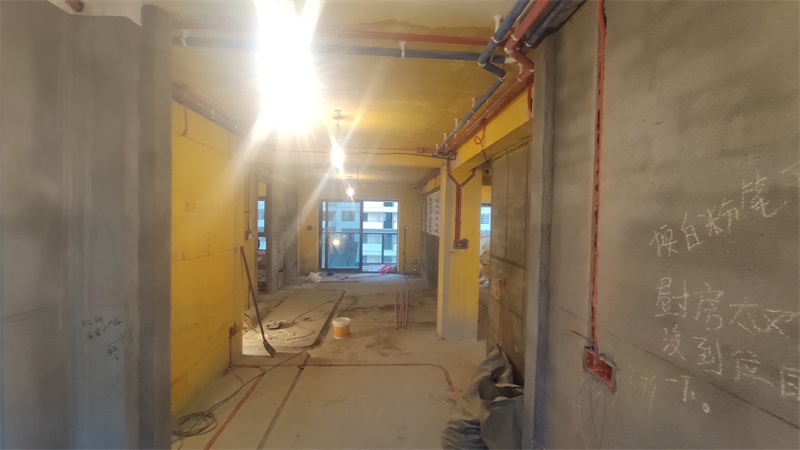

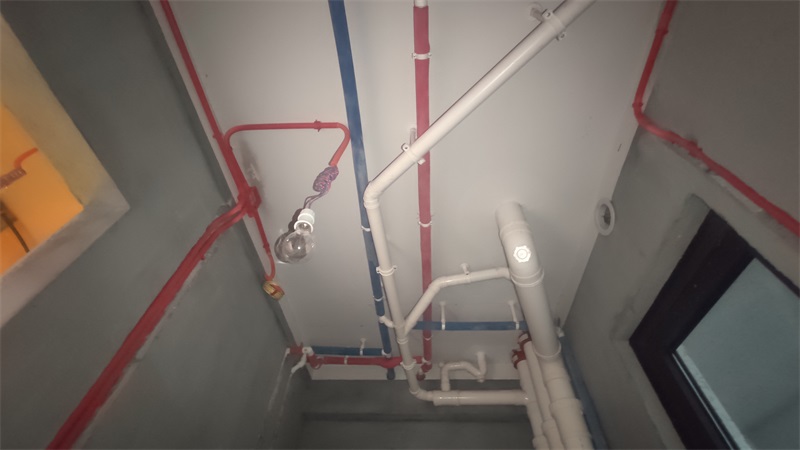

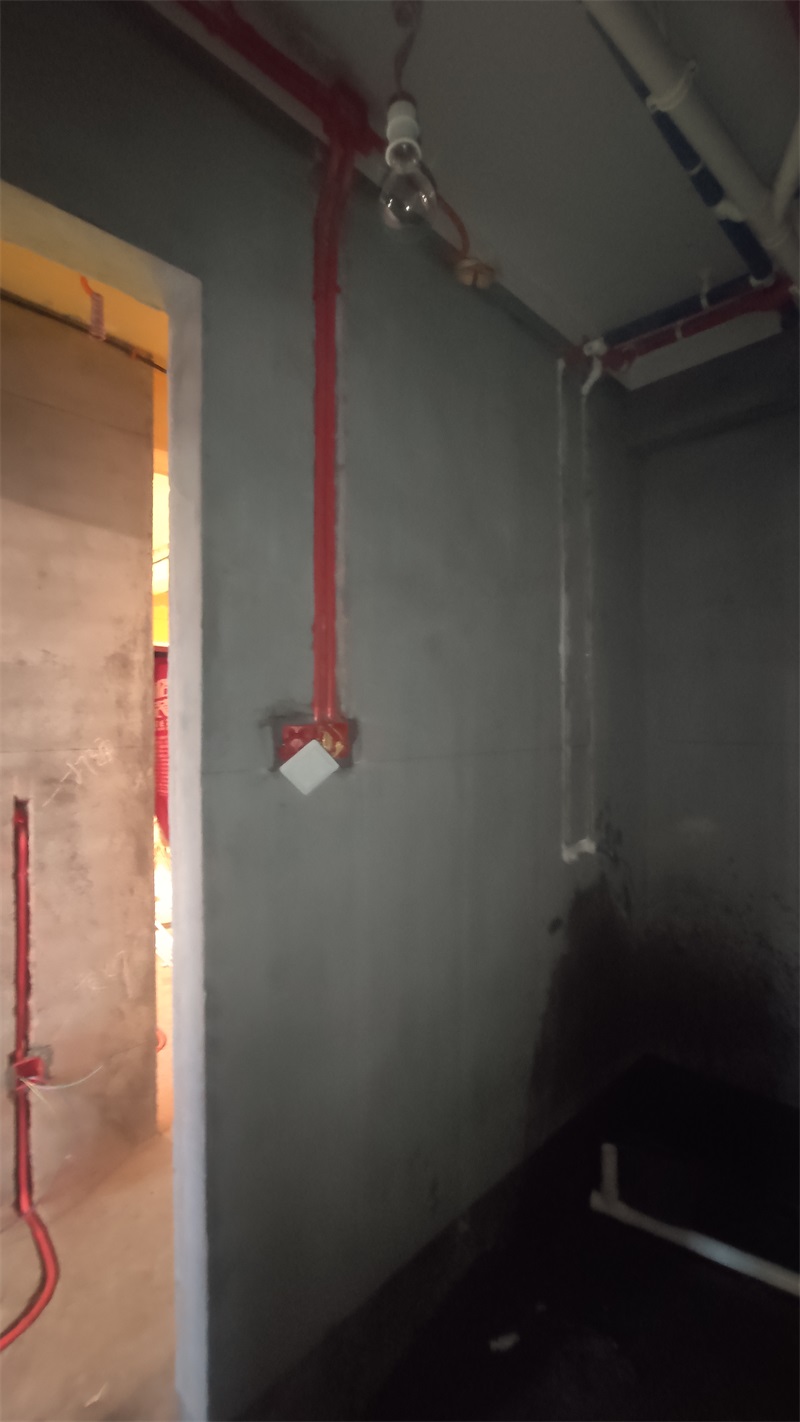

红色线管代表强电，蓝色线管代表弱电

发表于 2021-1-30 16:07:20

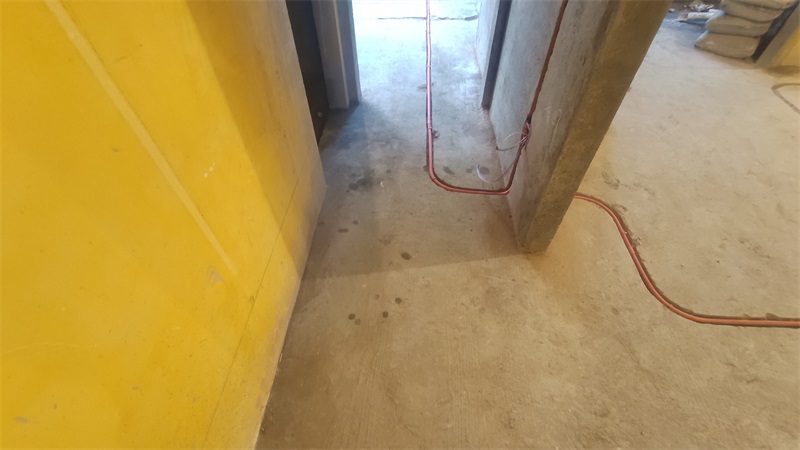

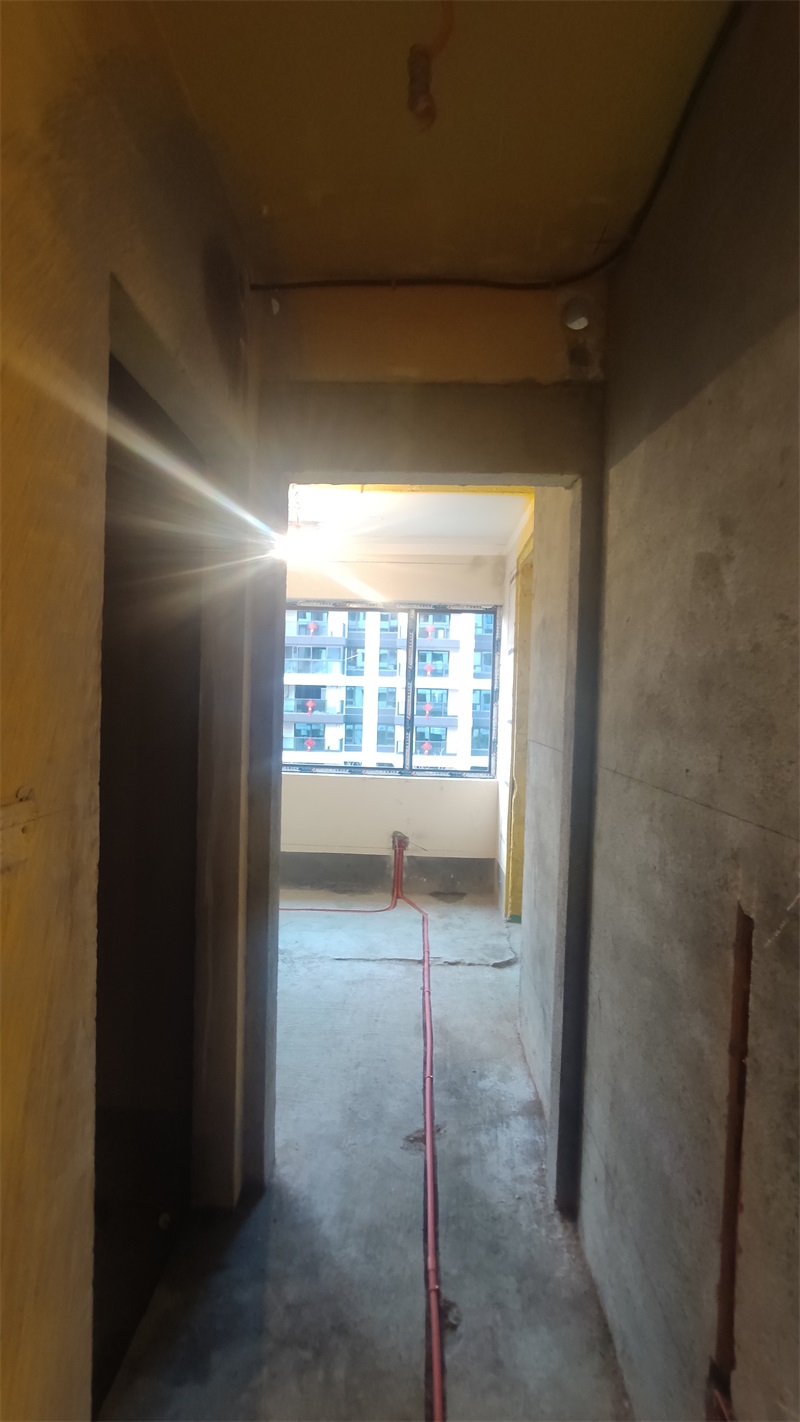

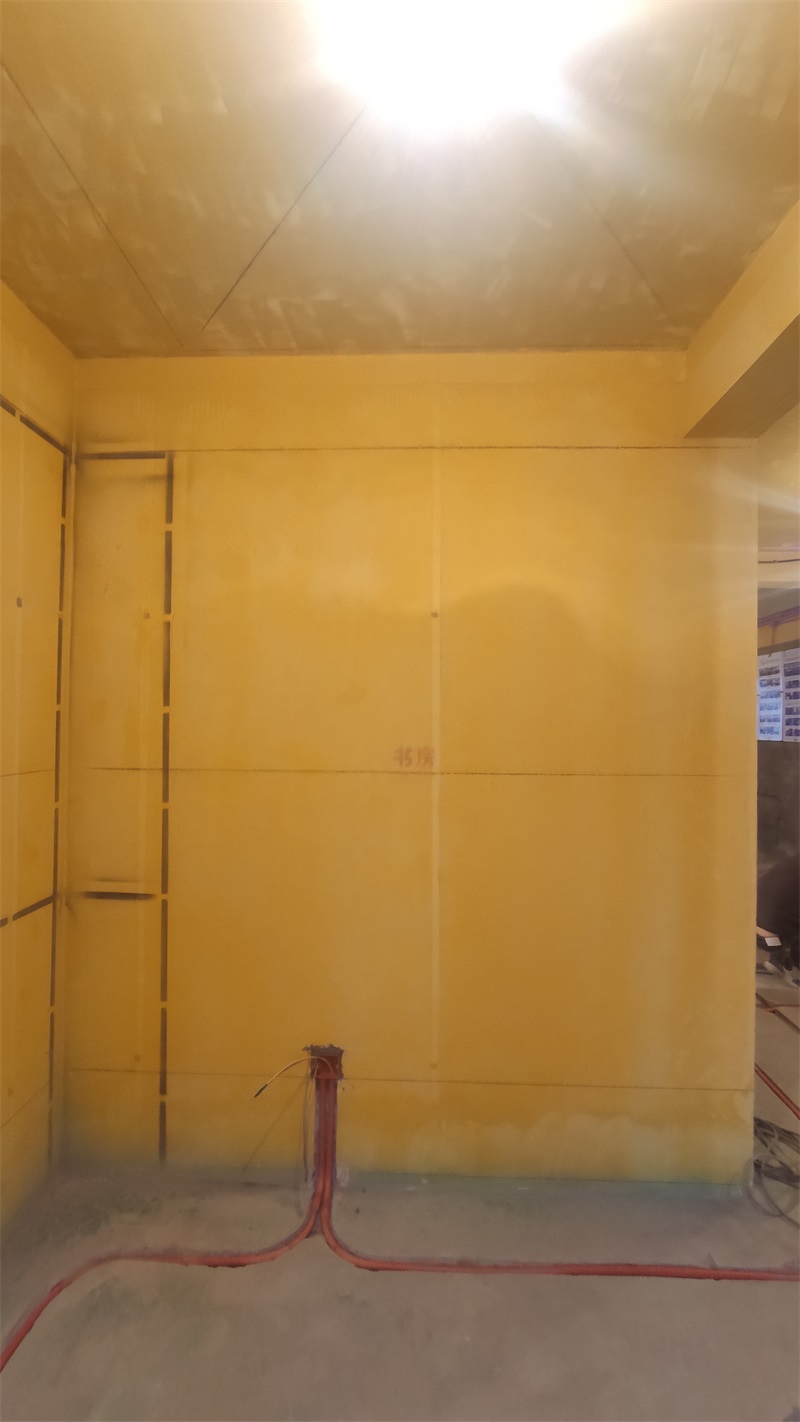

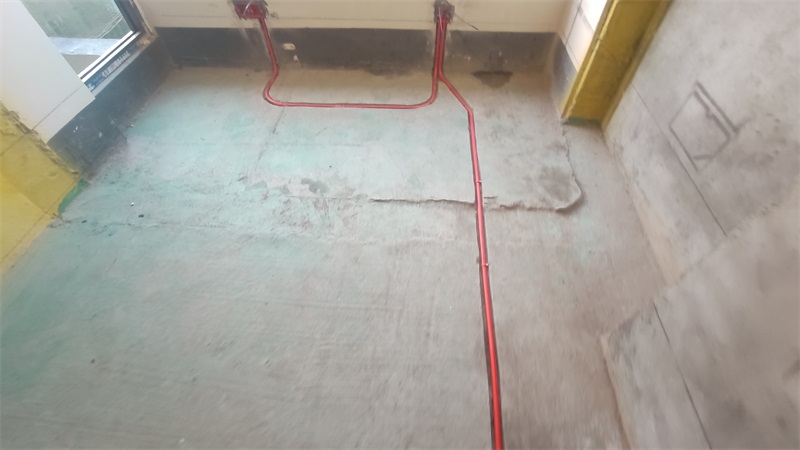

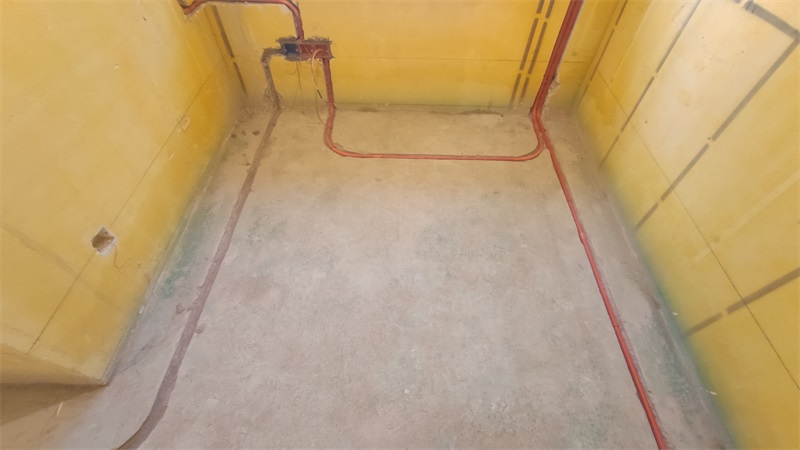

墙角禁止走管，距墙30cm以上

发表于 2021-1-30 16:08:02

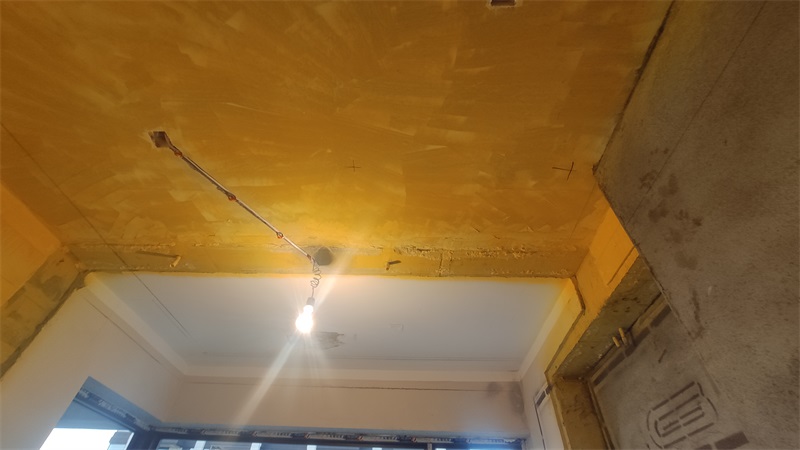

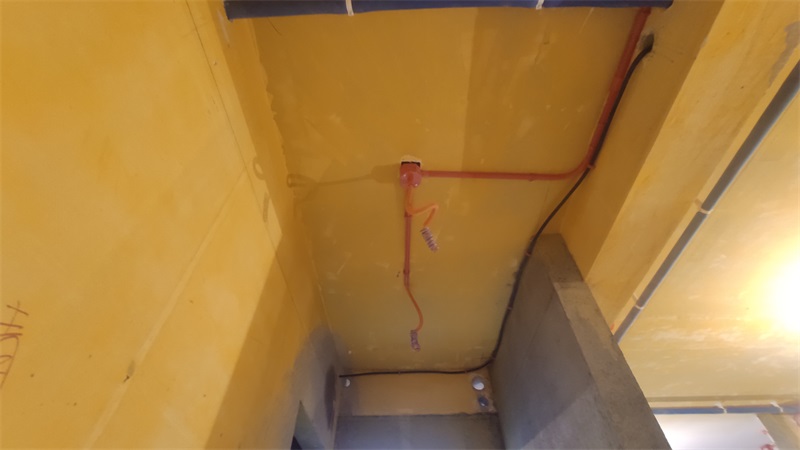

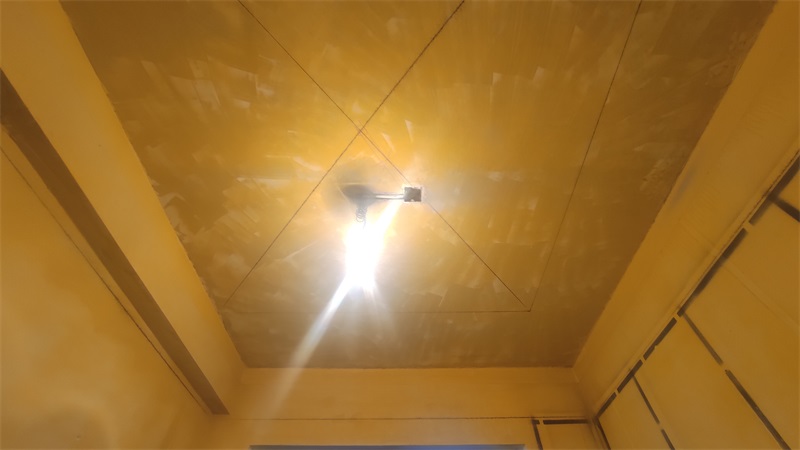

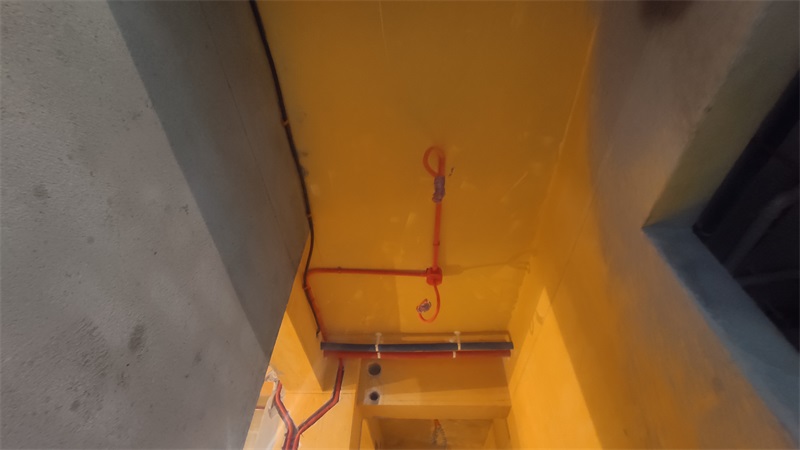

顶部灯线移位用黄腊管保护

发表于 2021-1-30 16:09:36

保温棉：能够很好的解决冷凝水的问题，保护水管

发表于 2021-1-30 16:10:30

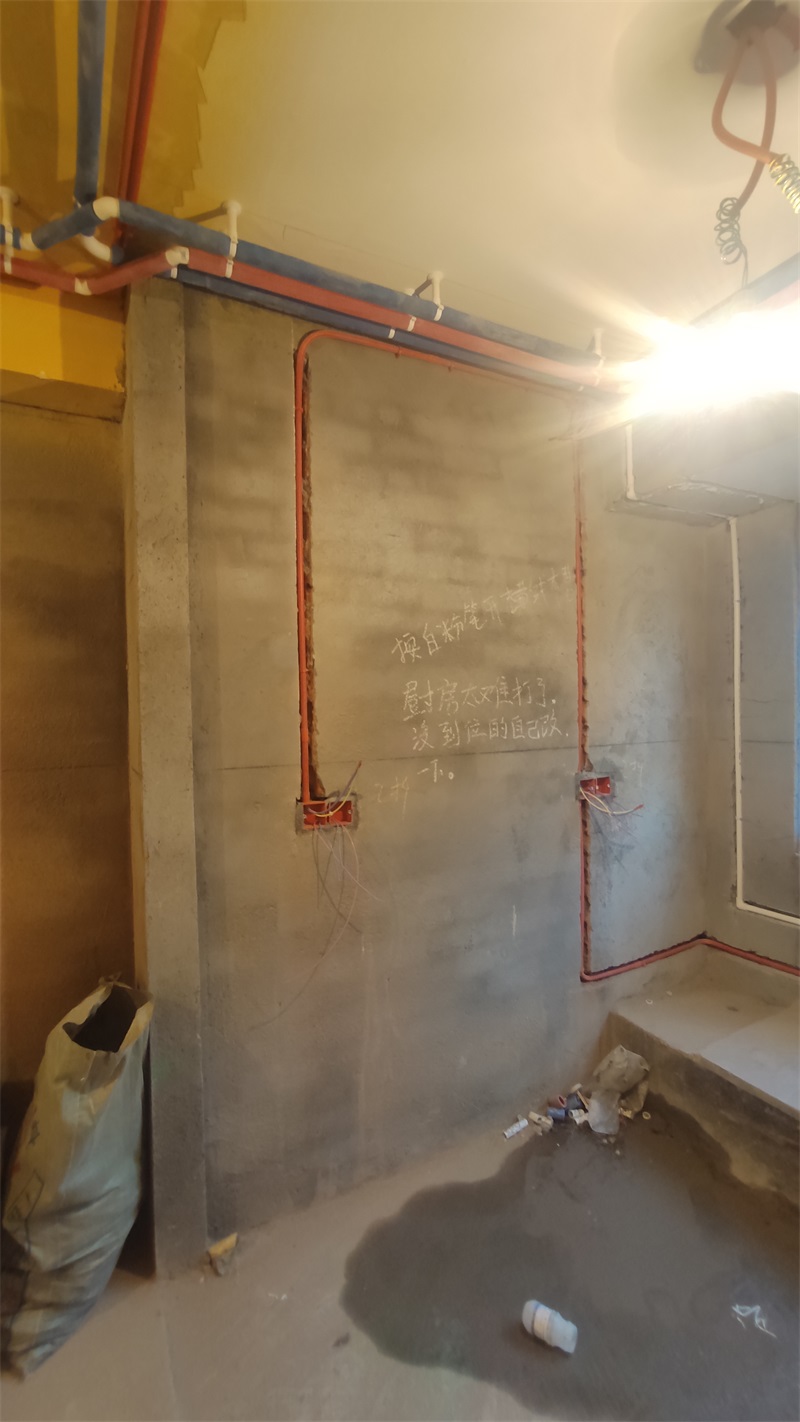

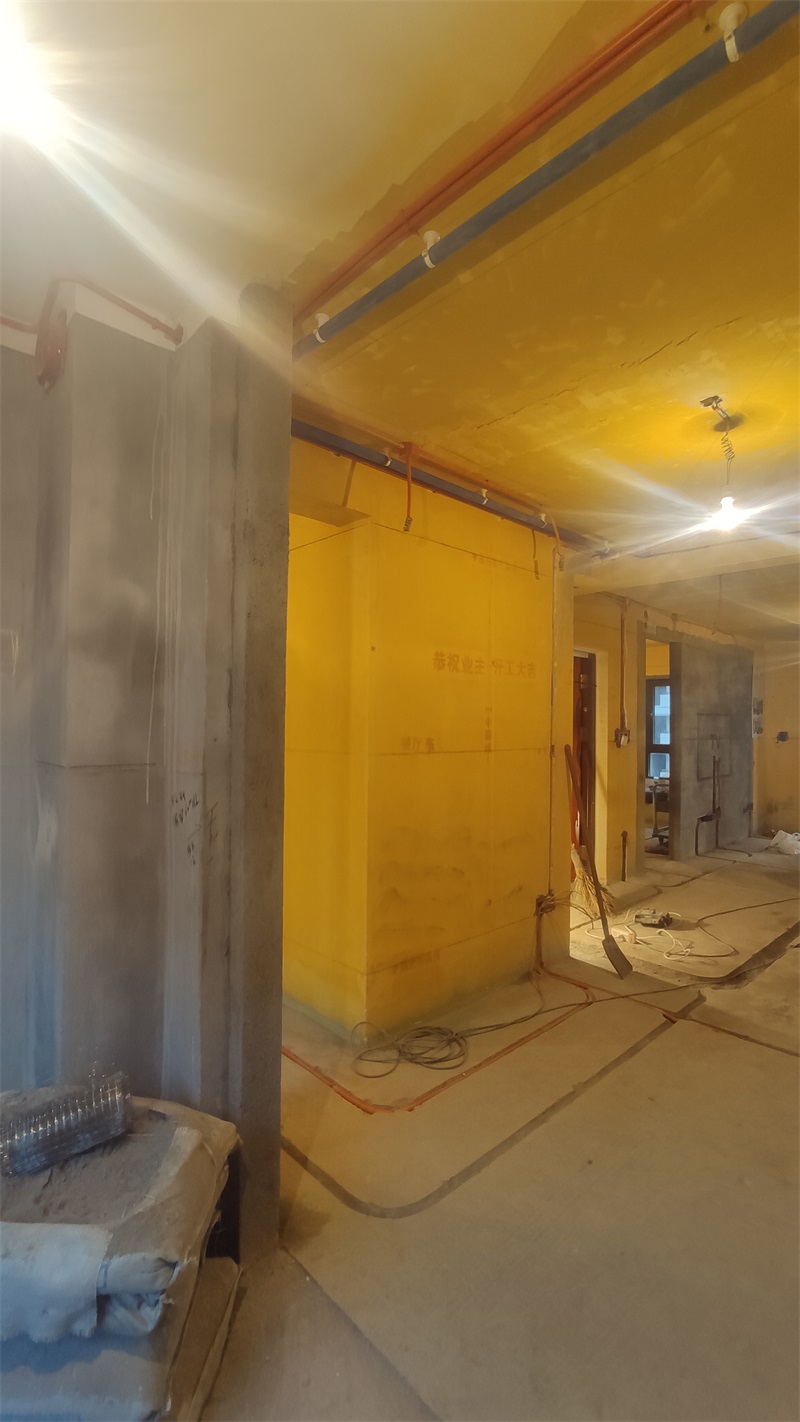

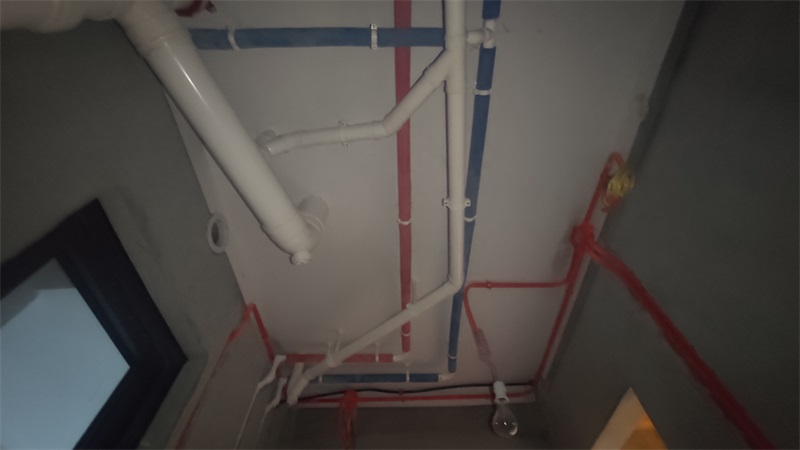

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范

发表于 2021-1-30 16:18:55

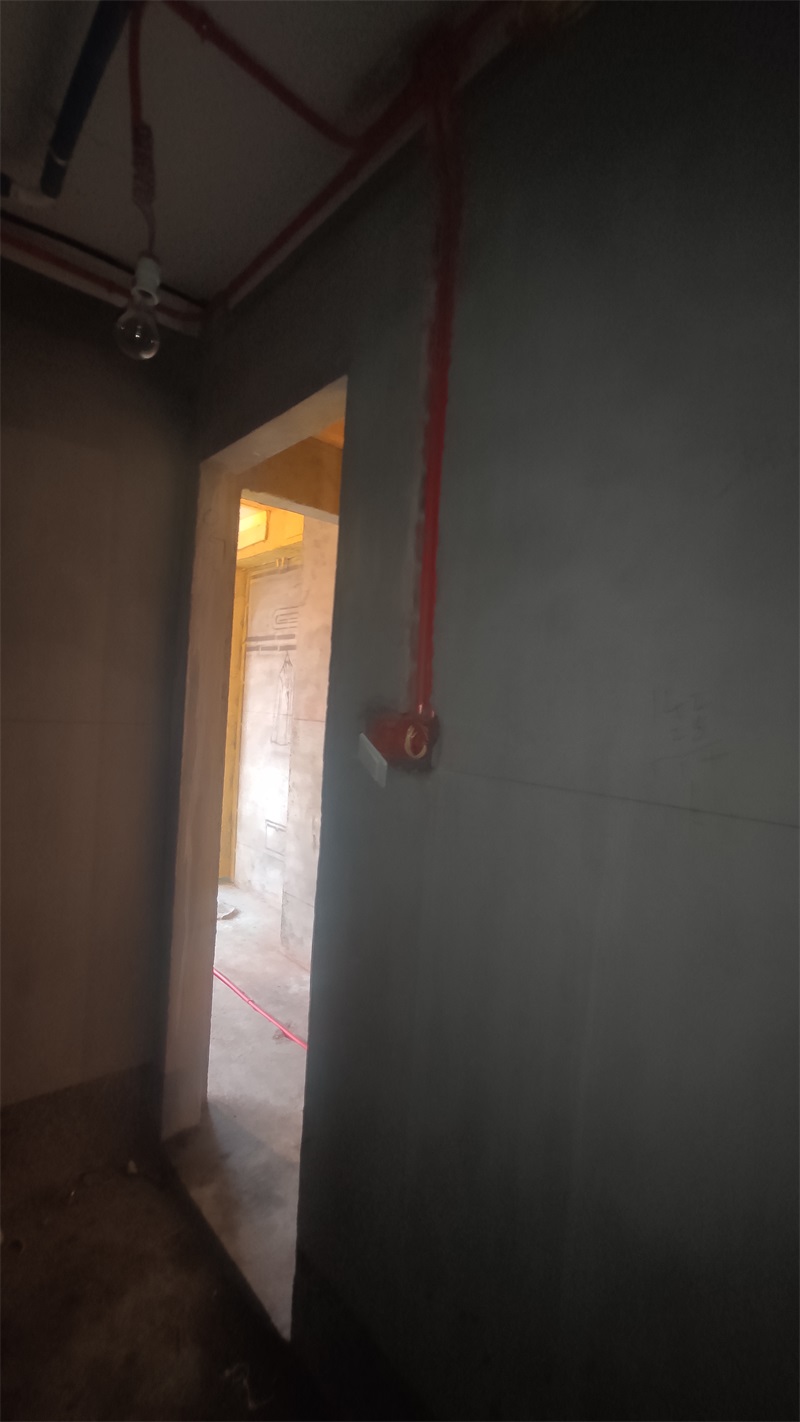

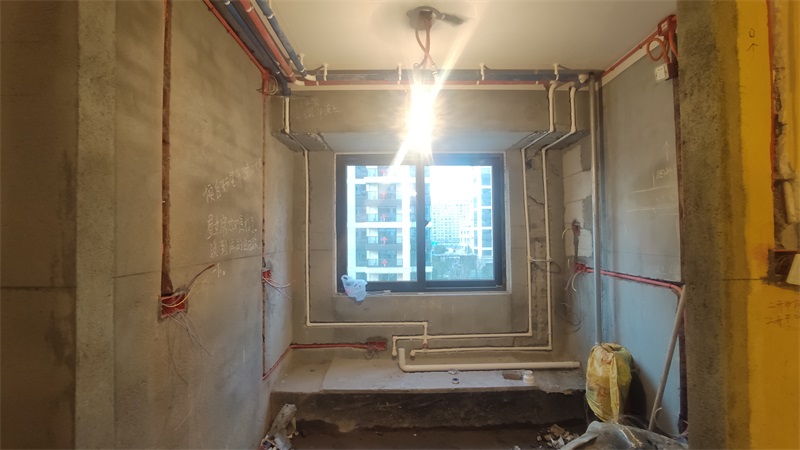

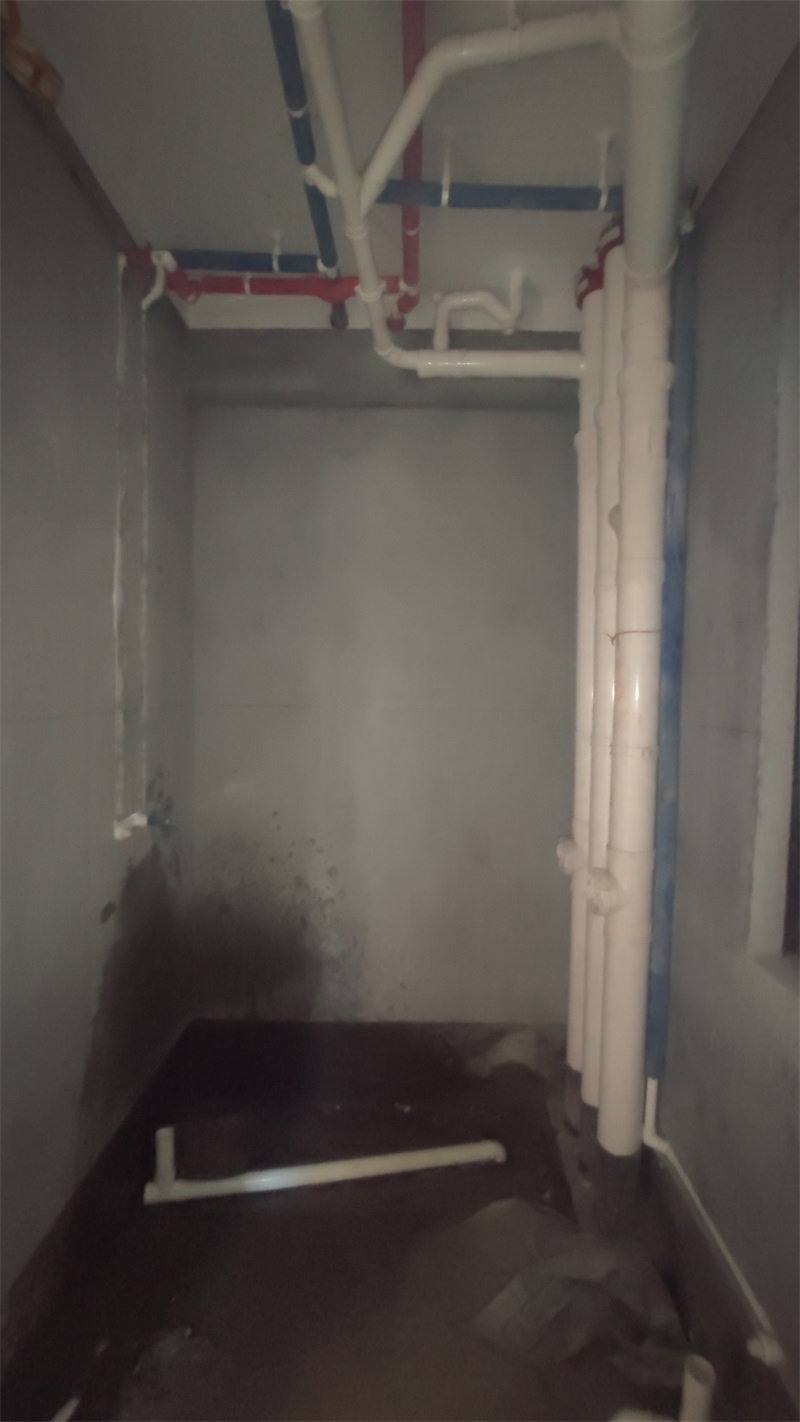

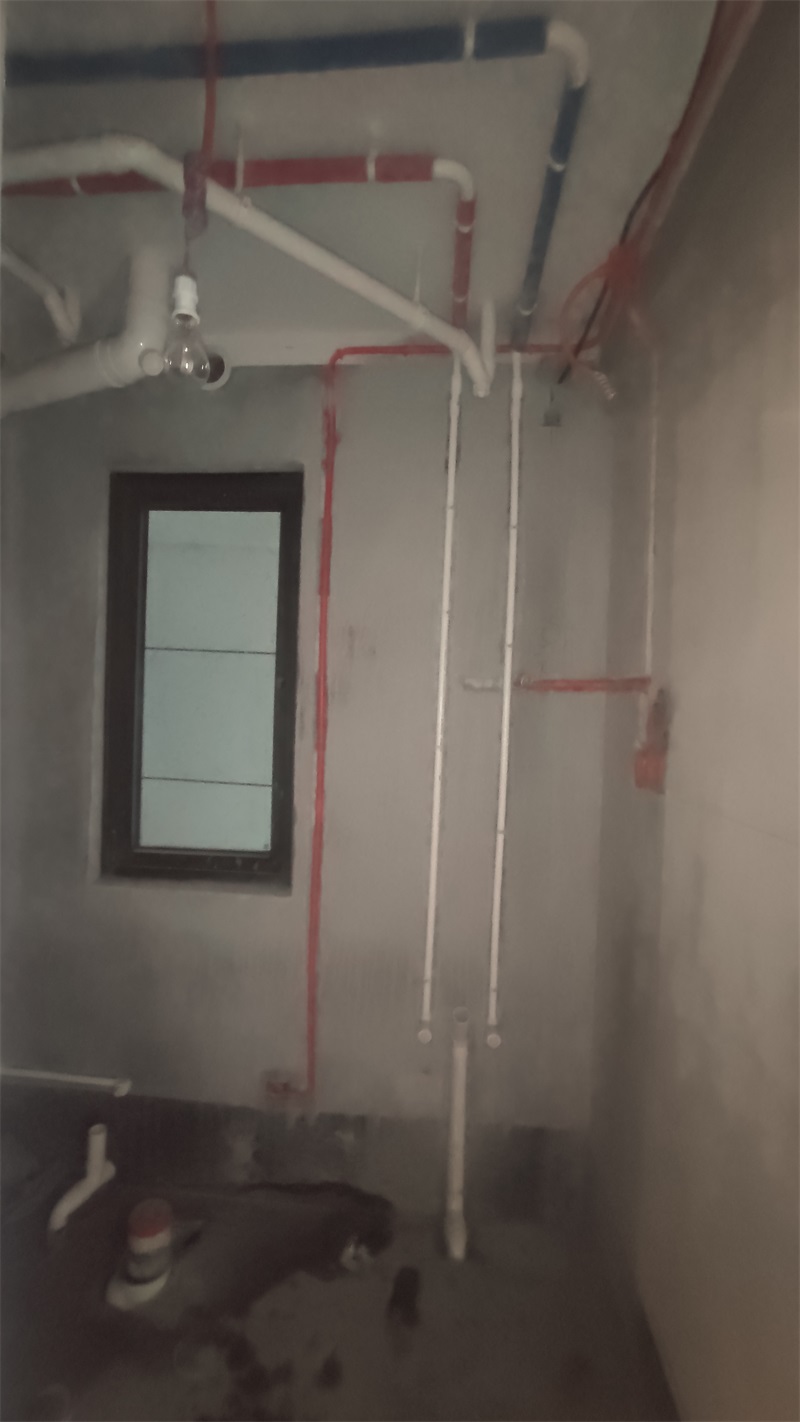

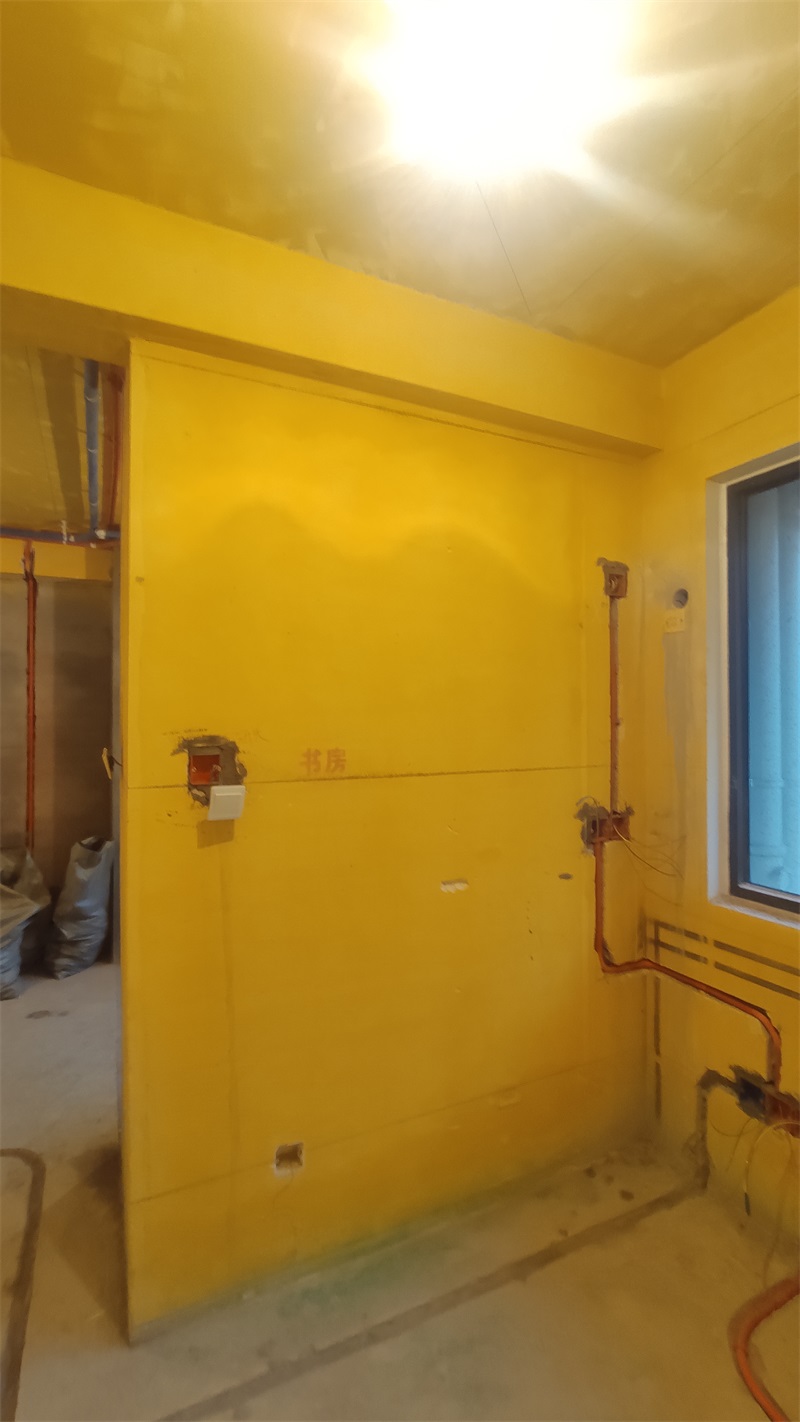

红色保温棉代表热水，蓝色保温棉代表冷水。走墙水管采用下垂式安装

发表于 2021-1-30 16:19:41

水管弯头外露不需要包保温棉
