幸福家园40-#342㎡新中式—-简于形，奢于心

发表于 2021-3-24 14:22:46

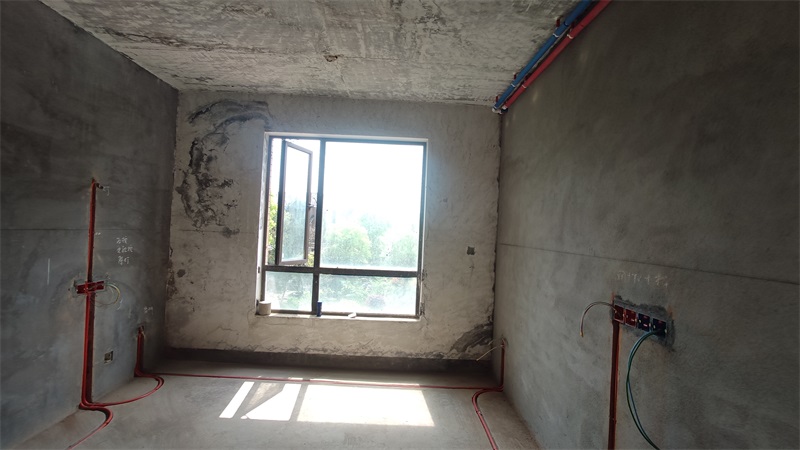

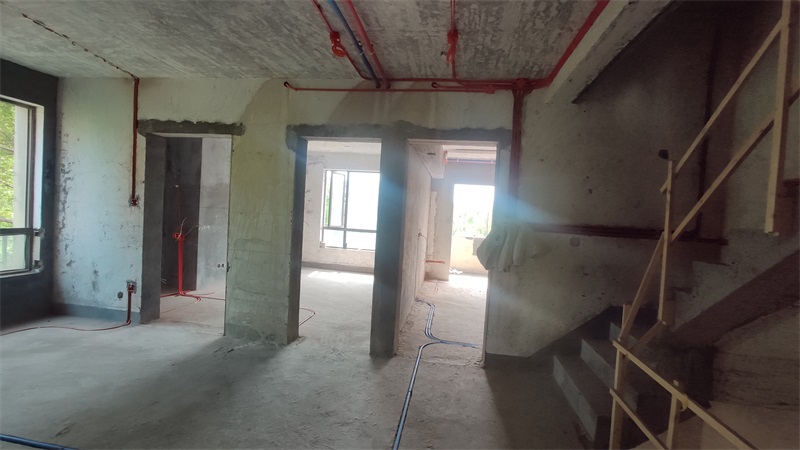

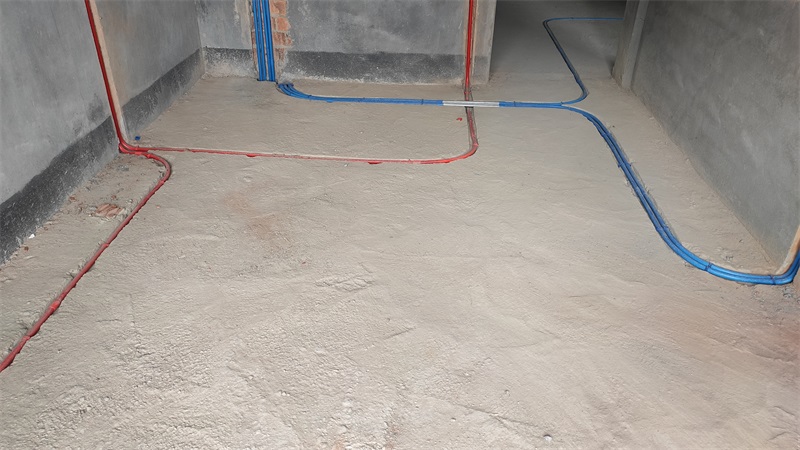

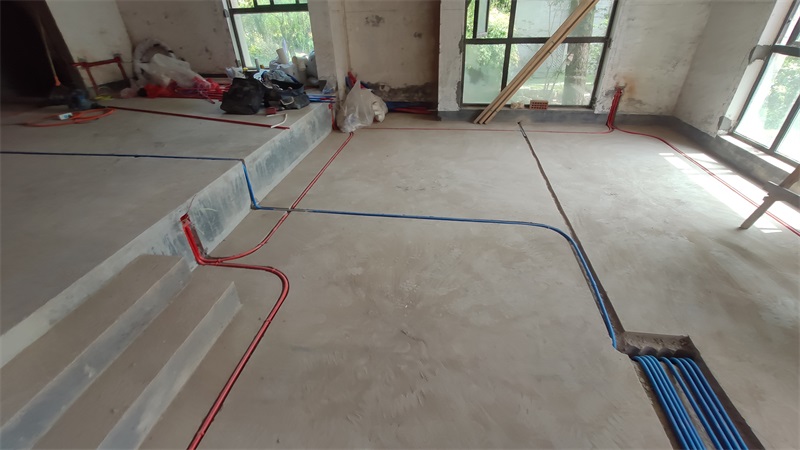

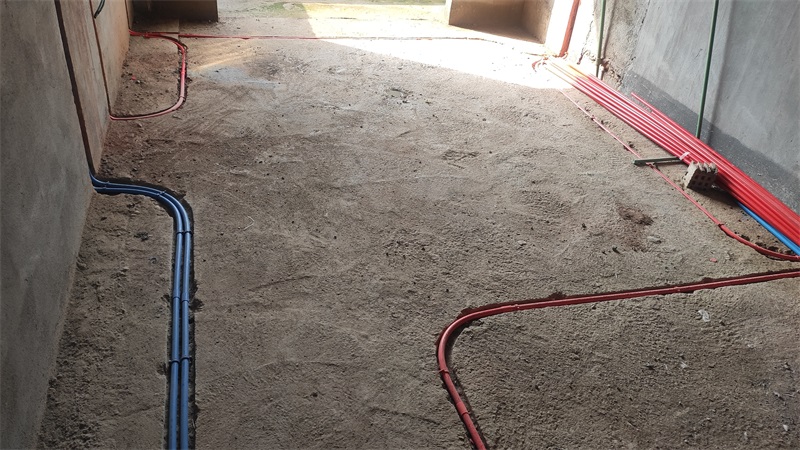

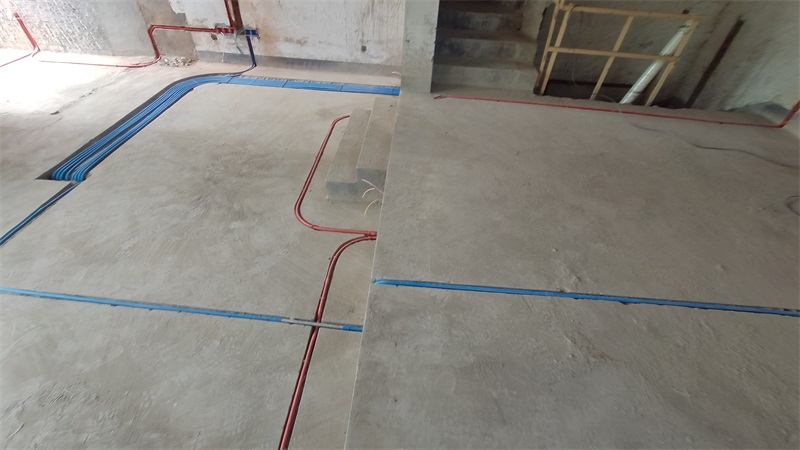

红色线管代表强电，蓝色线管代表弱电

发表于 2021-4-3 10:20:17

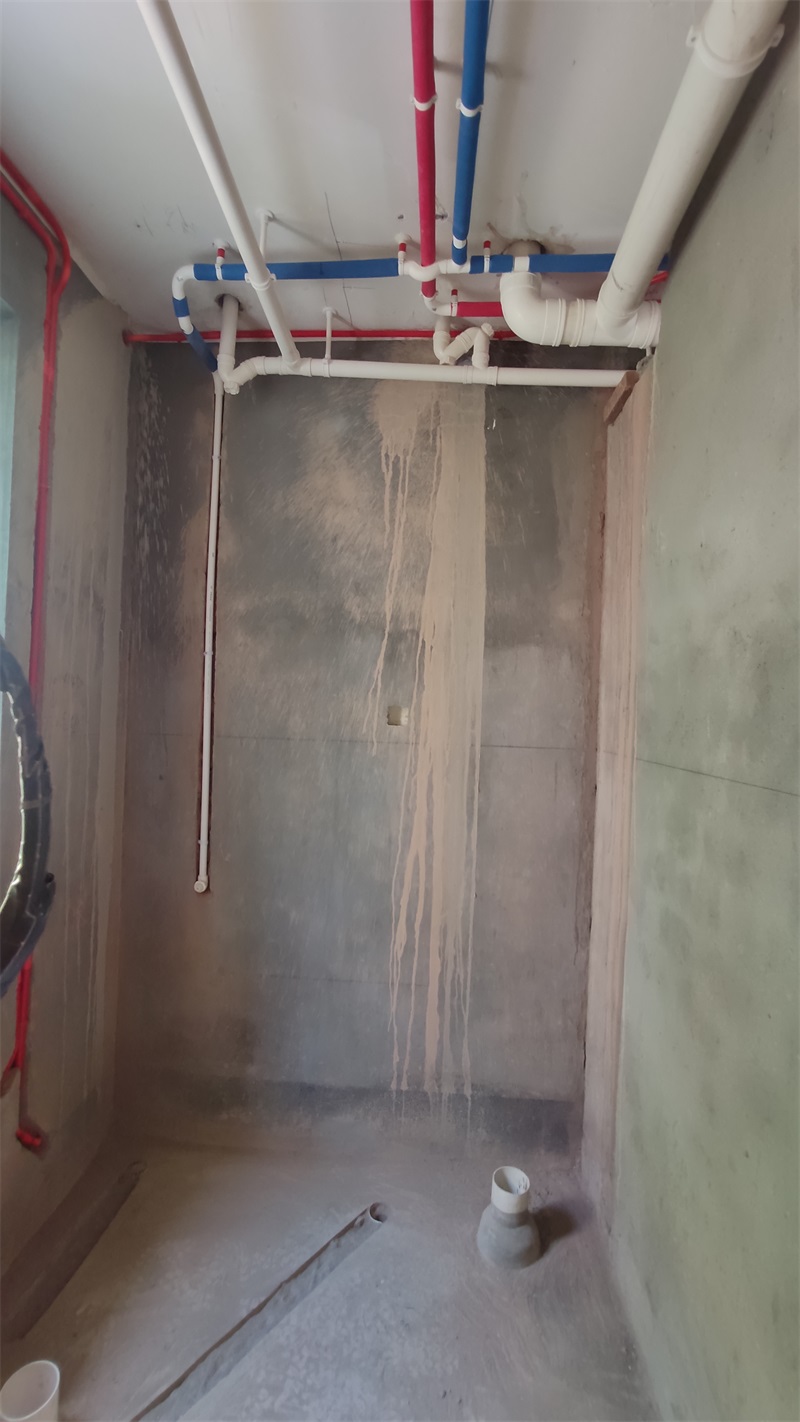

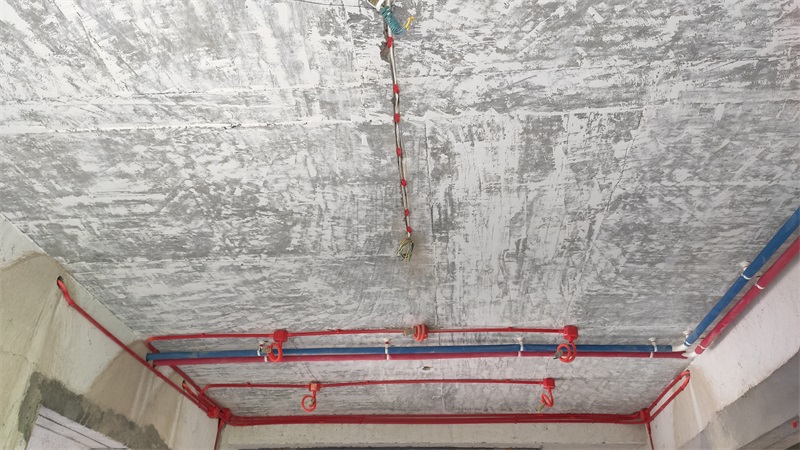

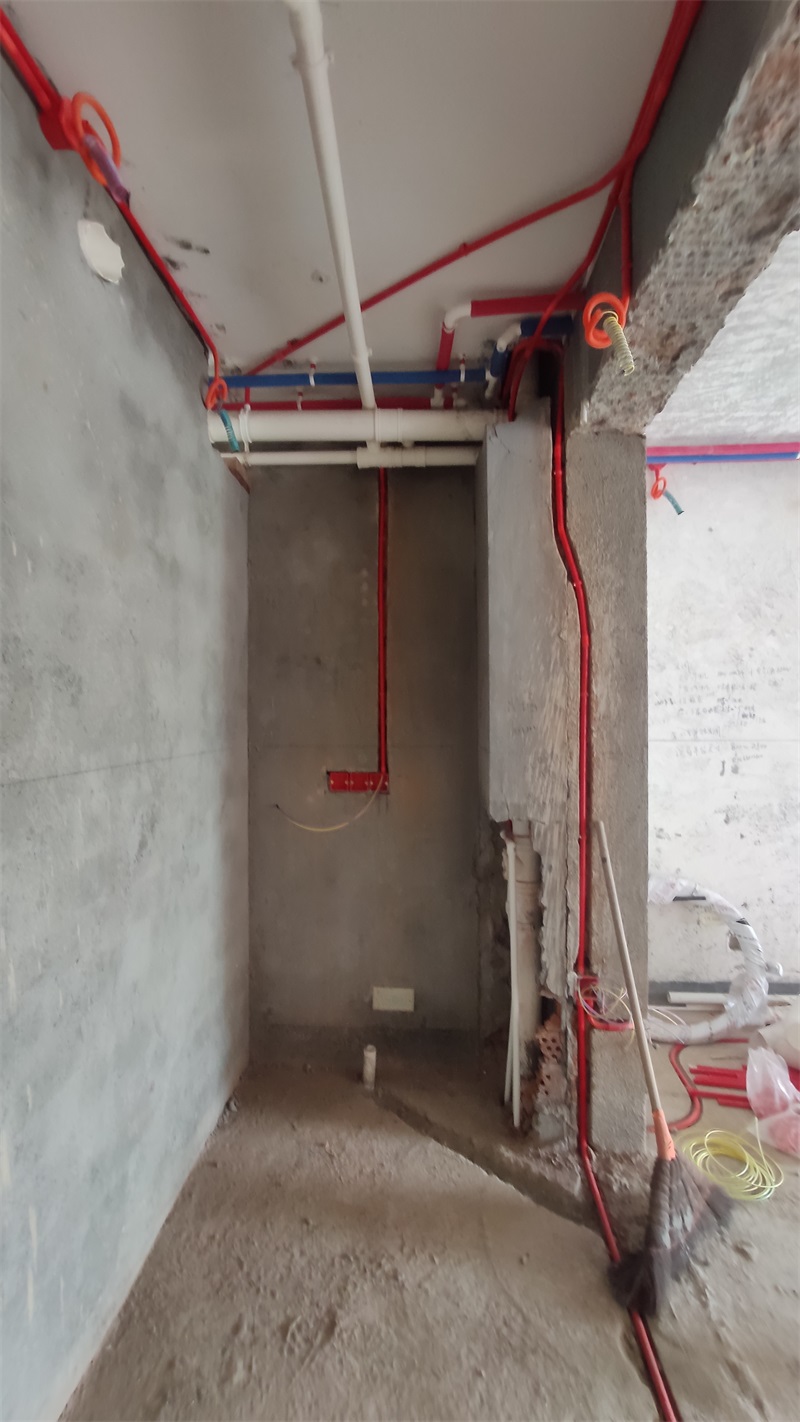

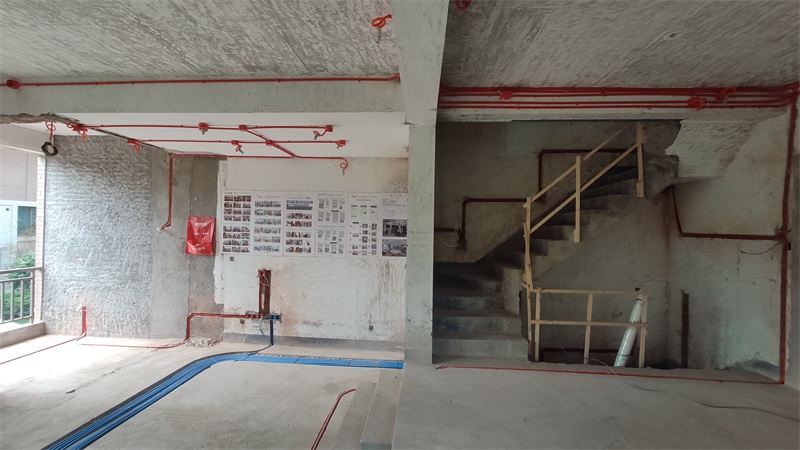

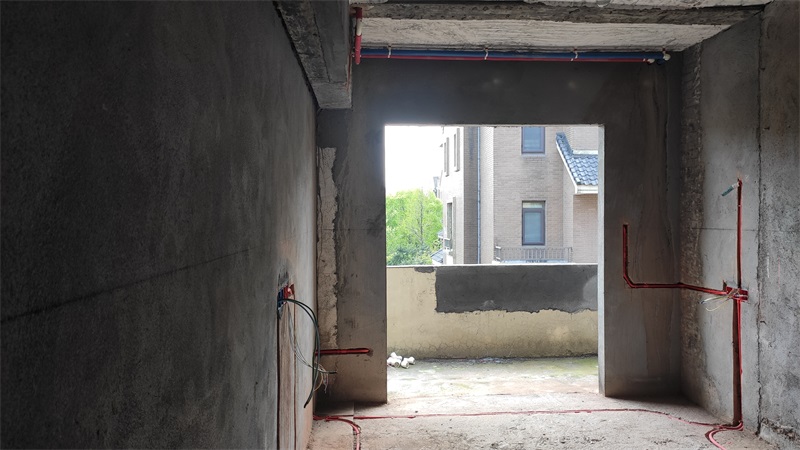

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范

发表于 2021-4-3 10:25:22

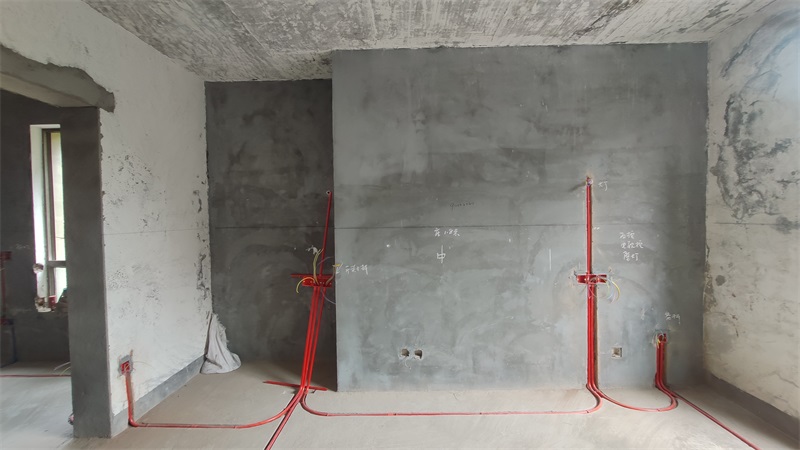

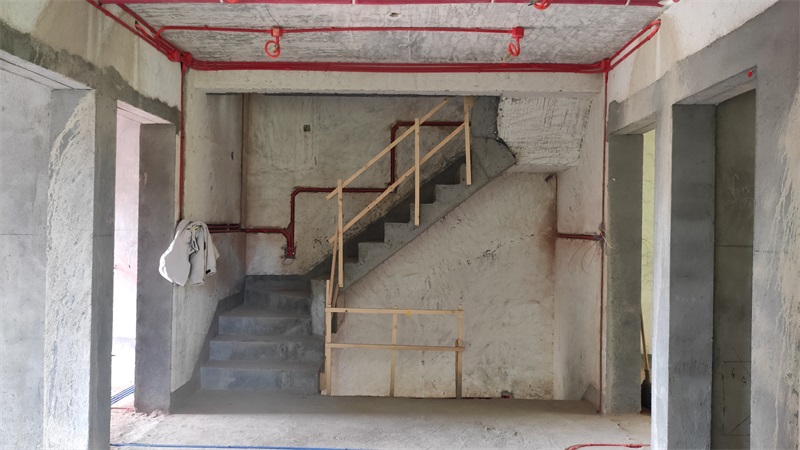

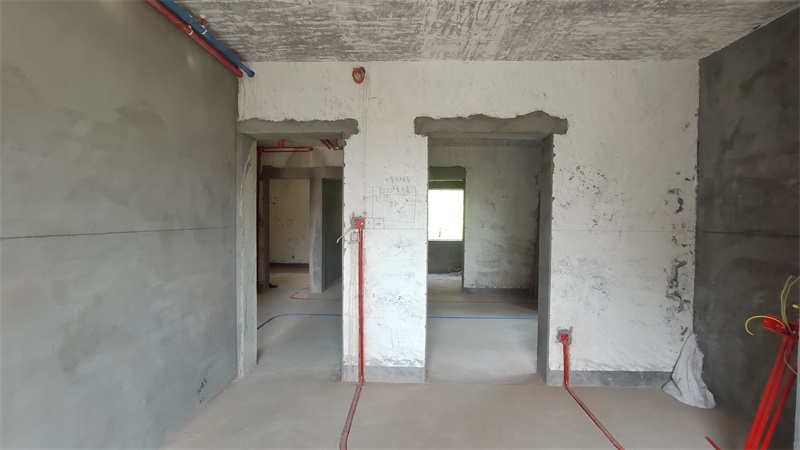

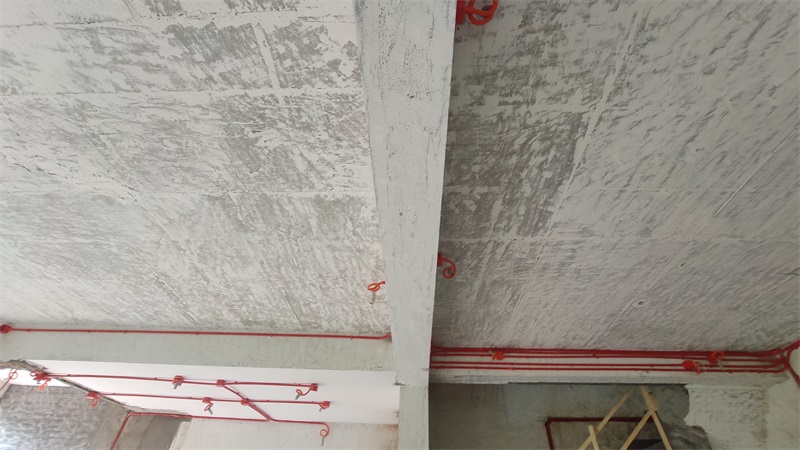

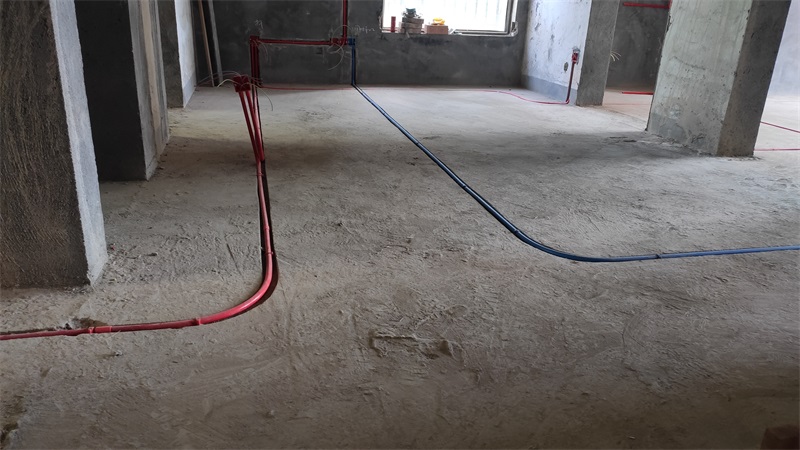

布线穿管横平竖直

发表于 2021-4-3 10:35:00

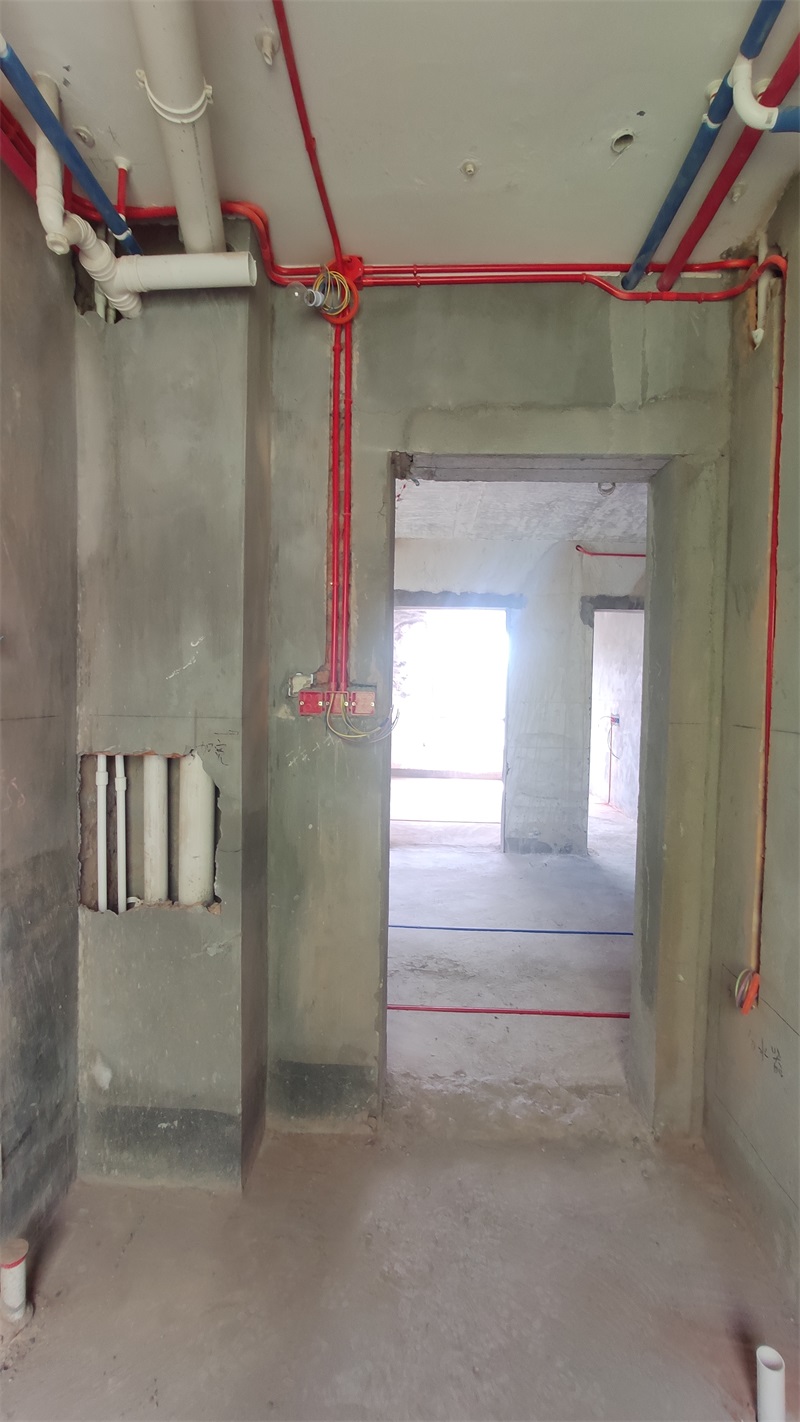

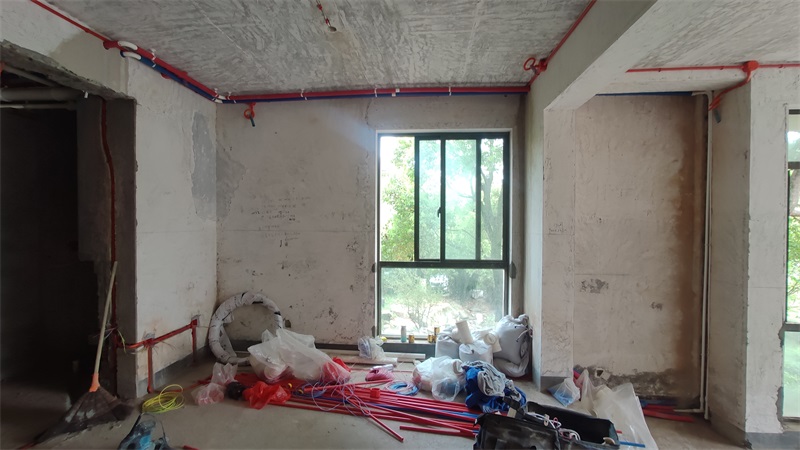

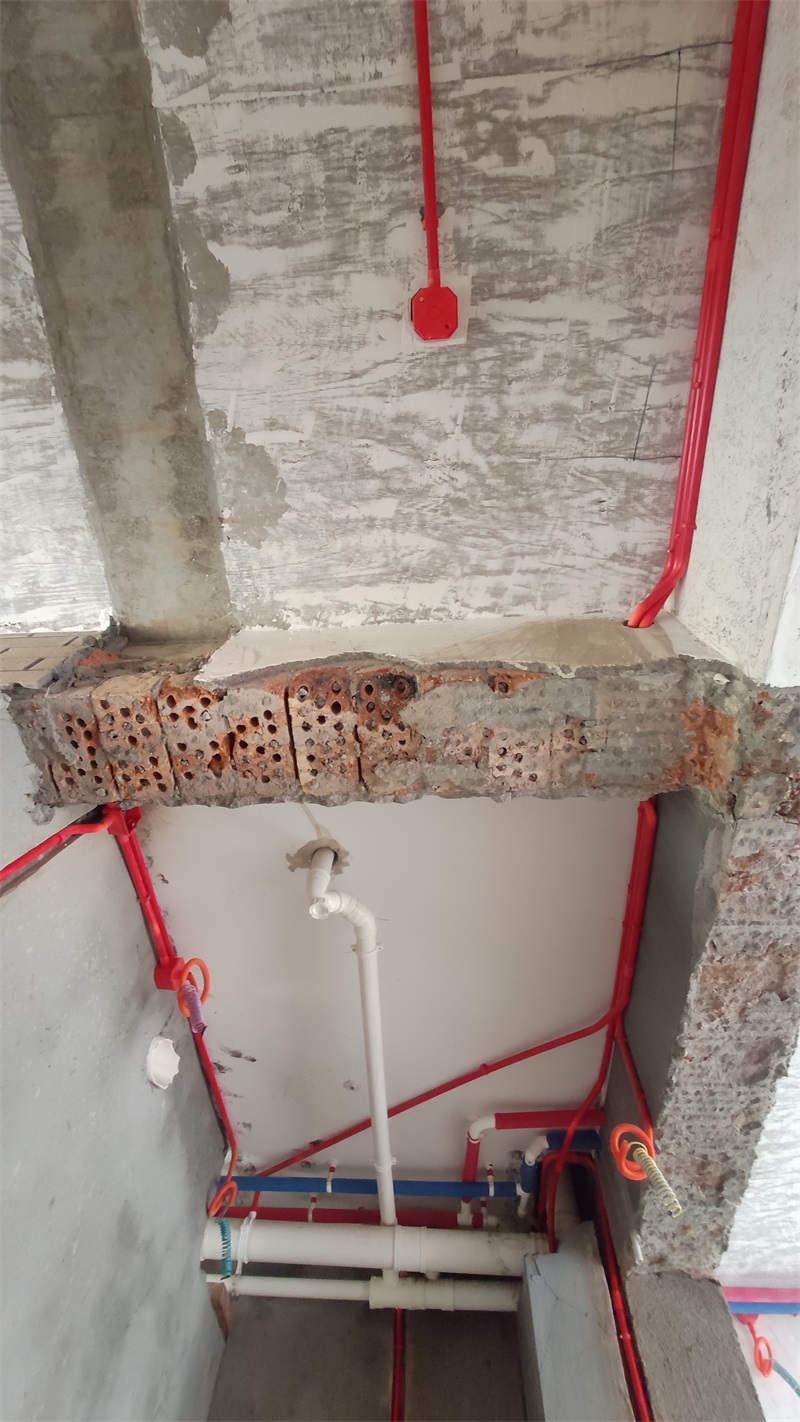

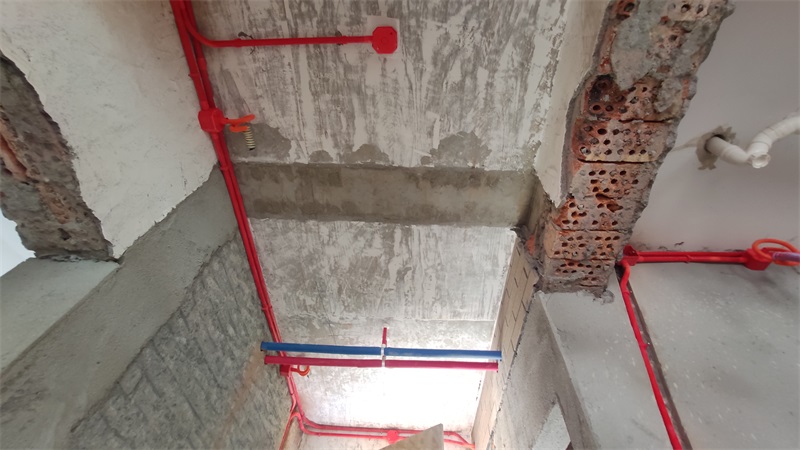

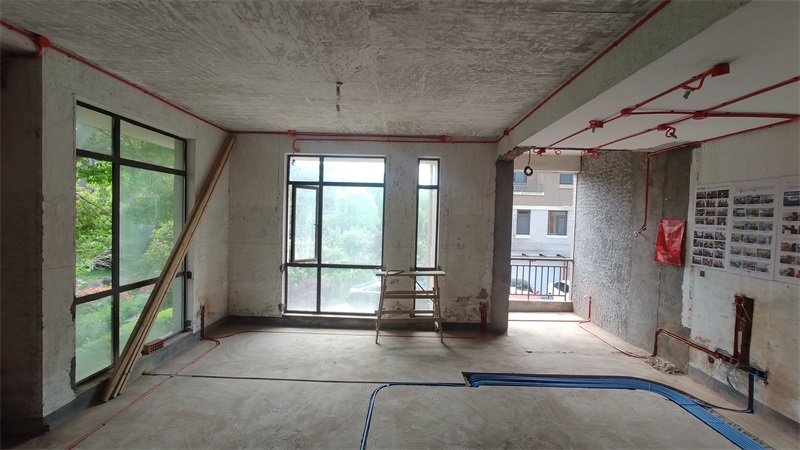

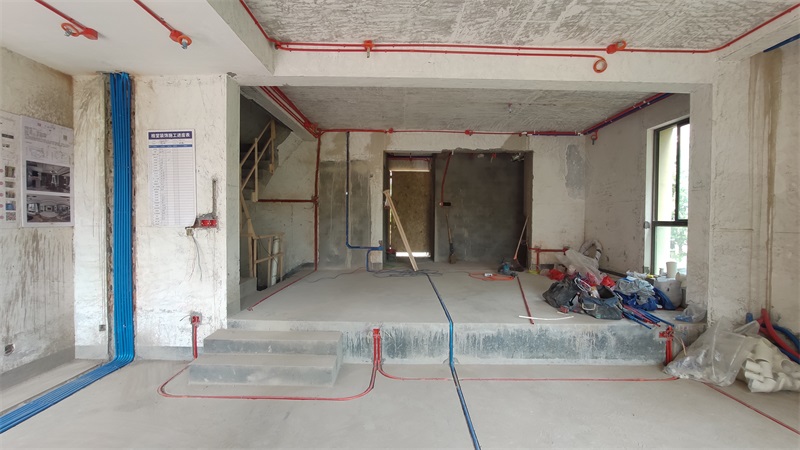

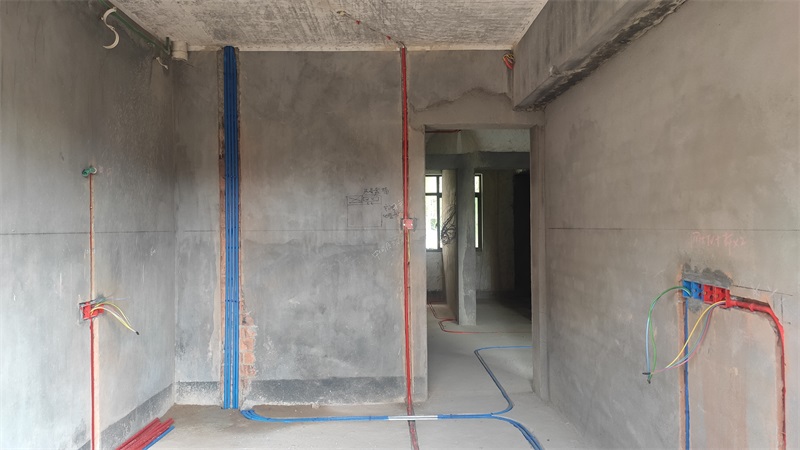

强电用红线盒、红线管，弱电用蓝线盒、蓝线管

发表于 2021-4-3 10:40:44

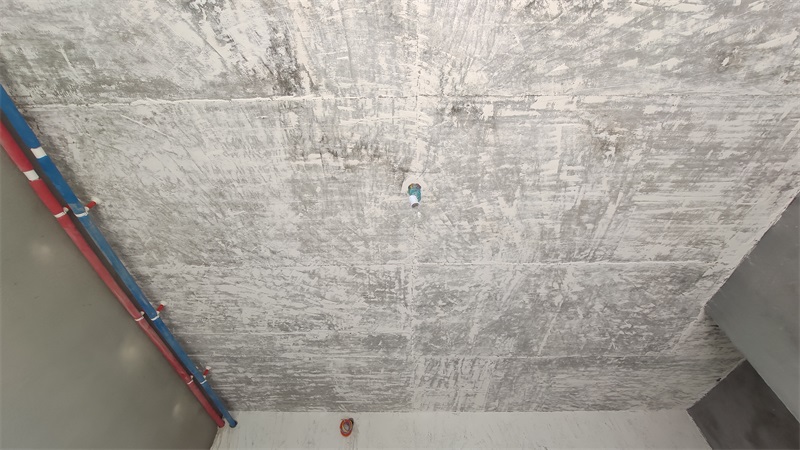

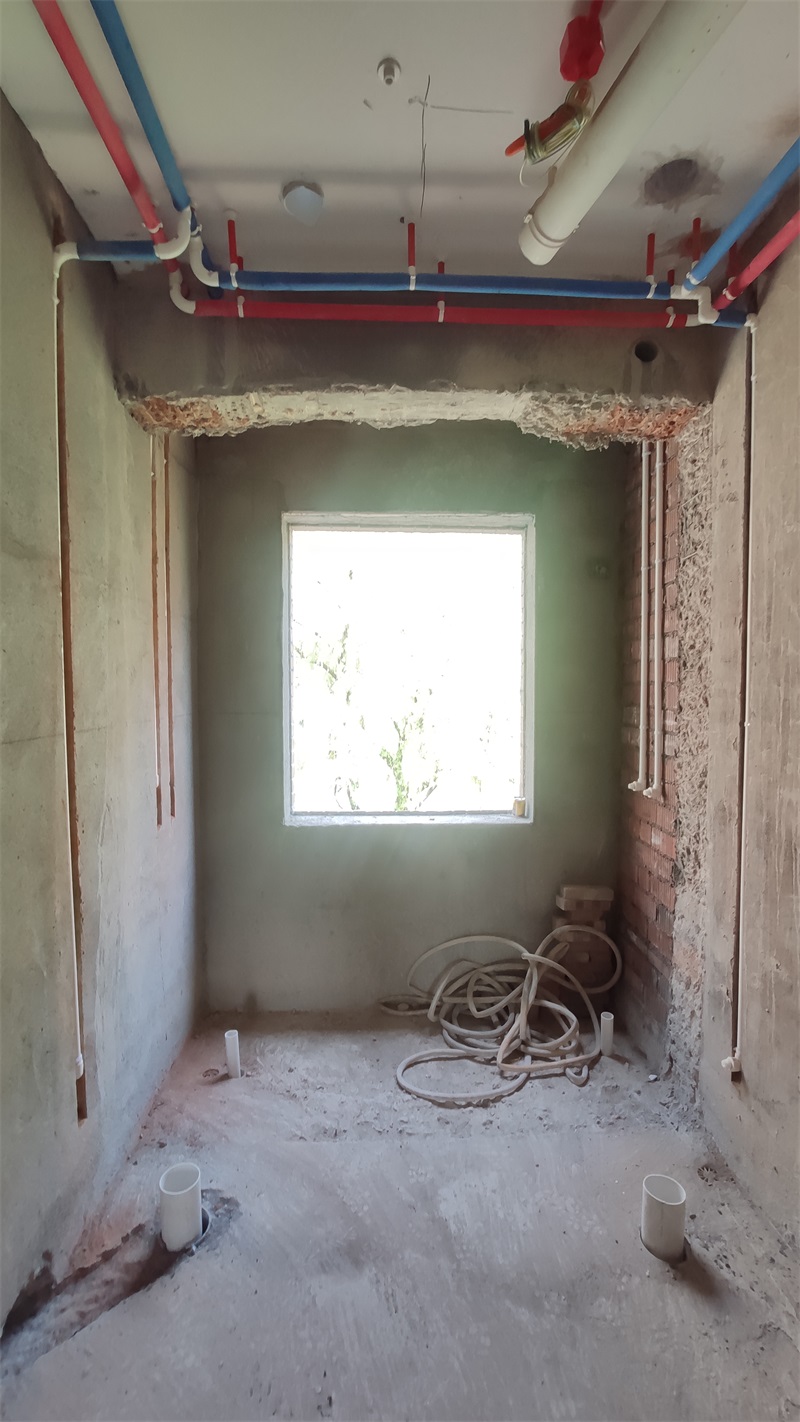

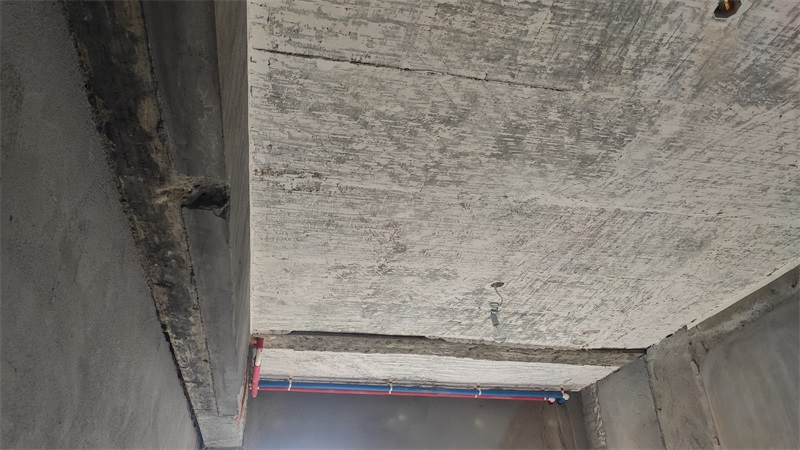

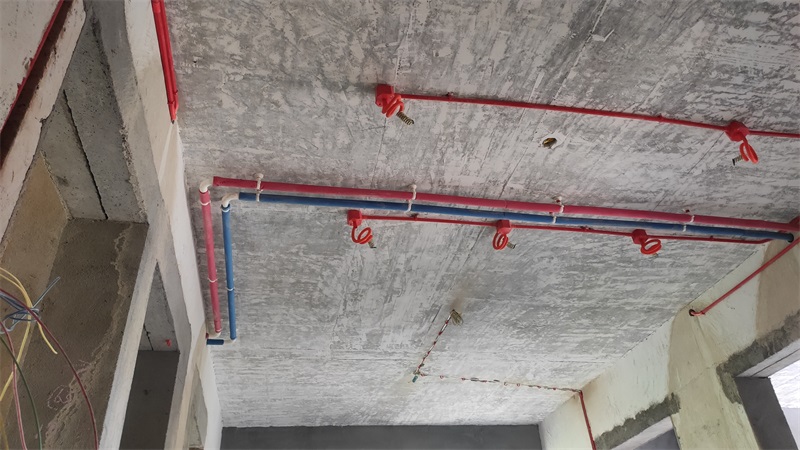

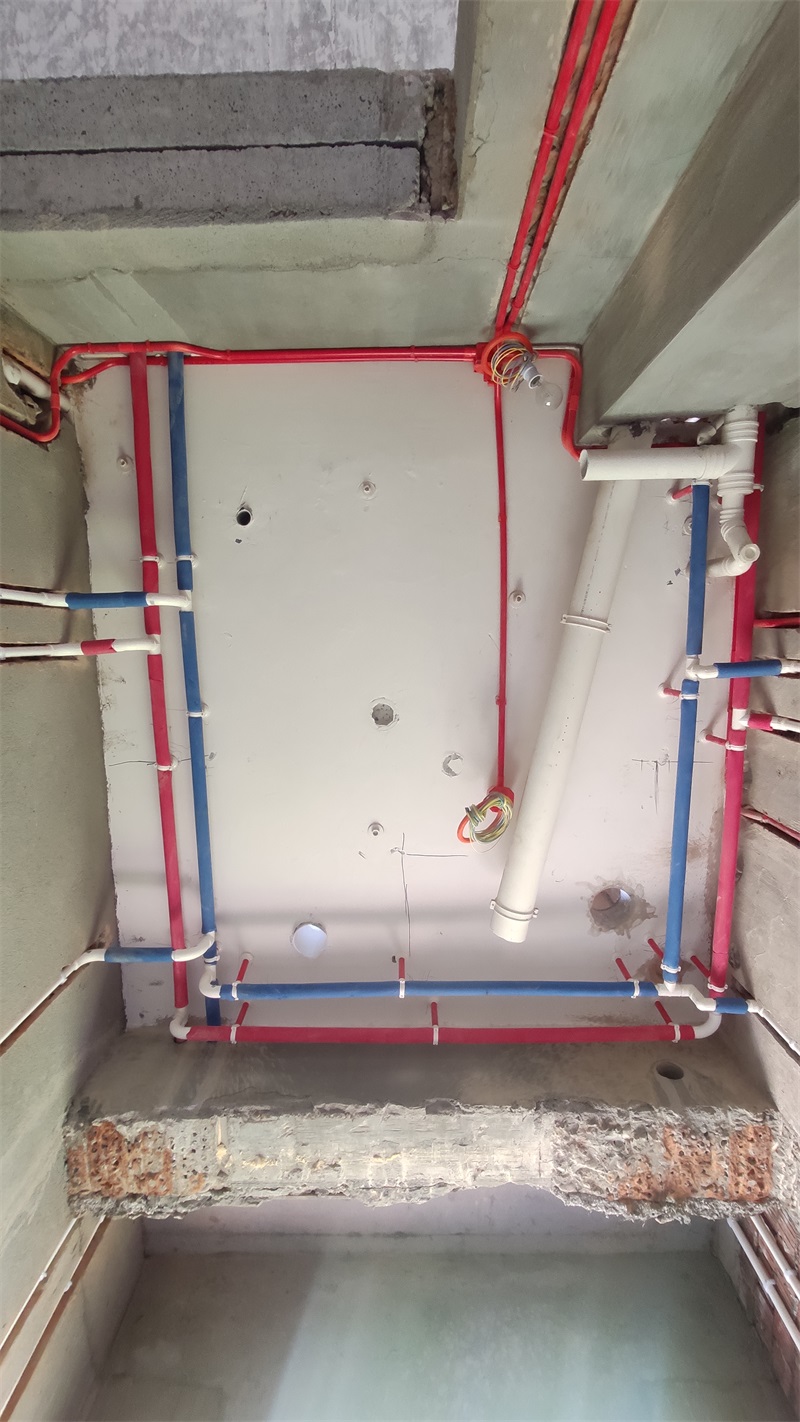

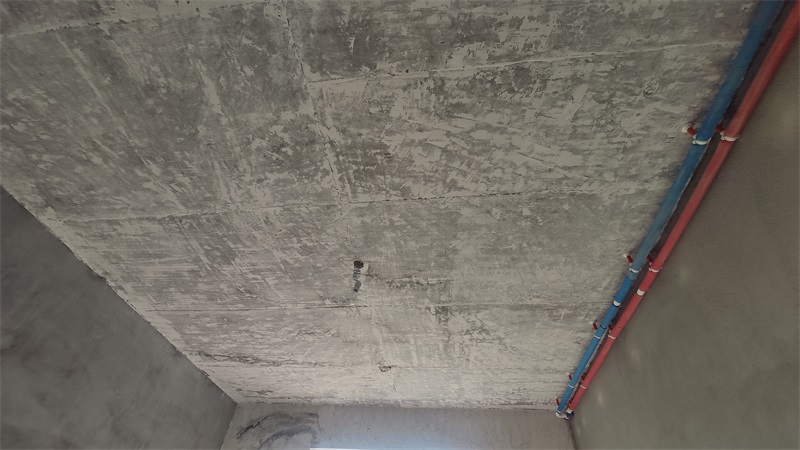

水管已包保温棉，红色为热水管，蓝色为冷水管。水管吊卡间距小于80cm，转角15CM处增加吊卡增加水管稳定性。

发表于 2021-4-3 10:48:08

水管弯头外露不需要包保温棉

发表于 2021-4-3 11:22:07

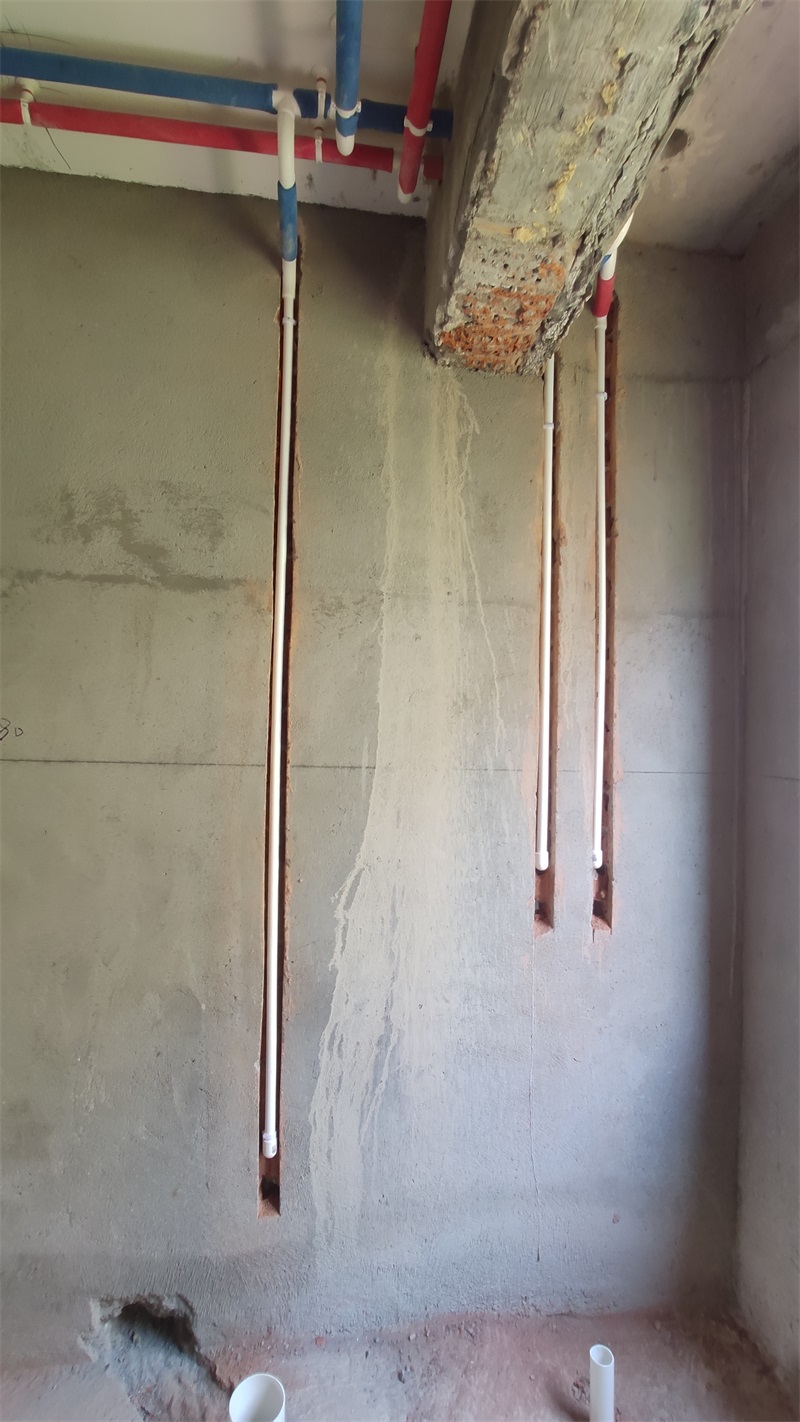

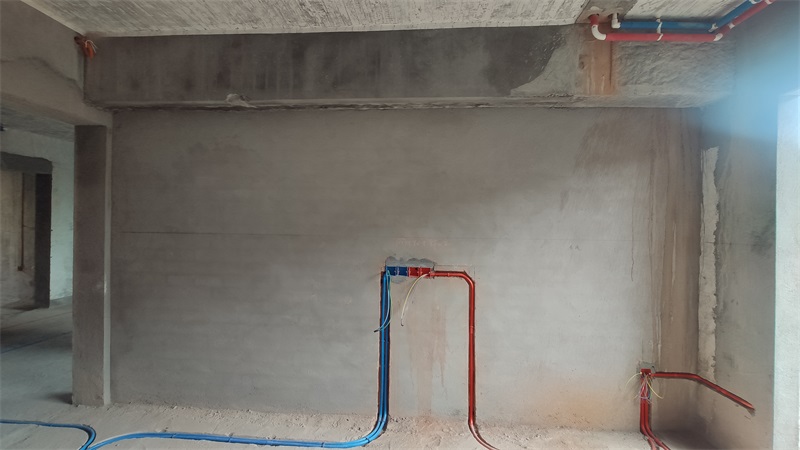

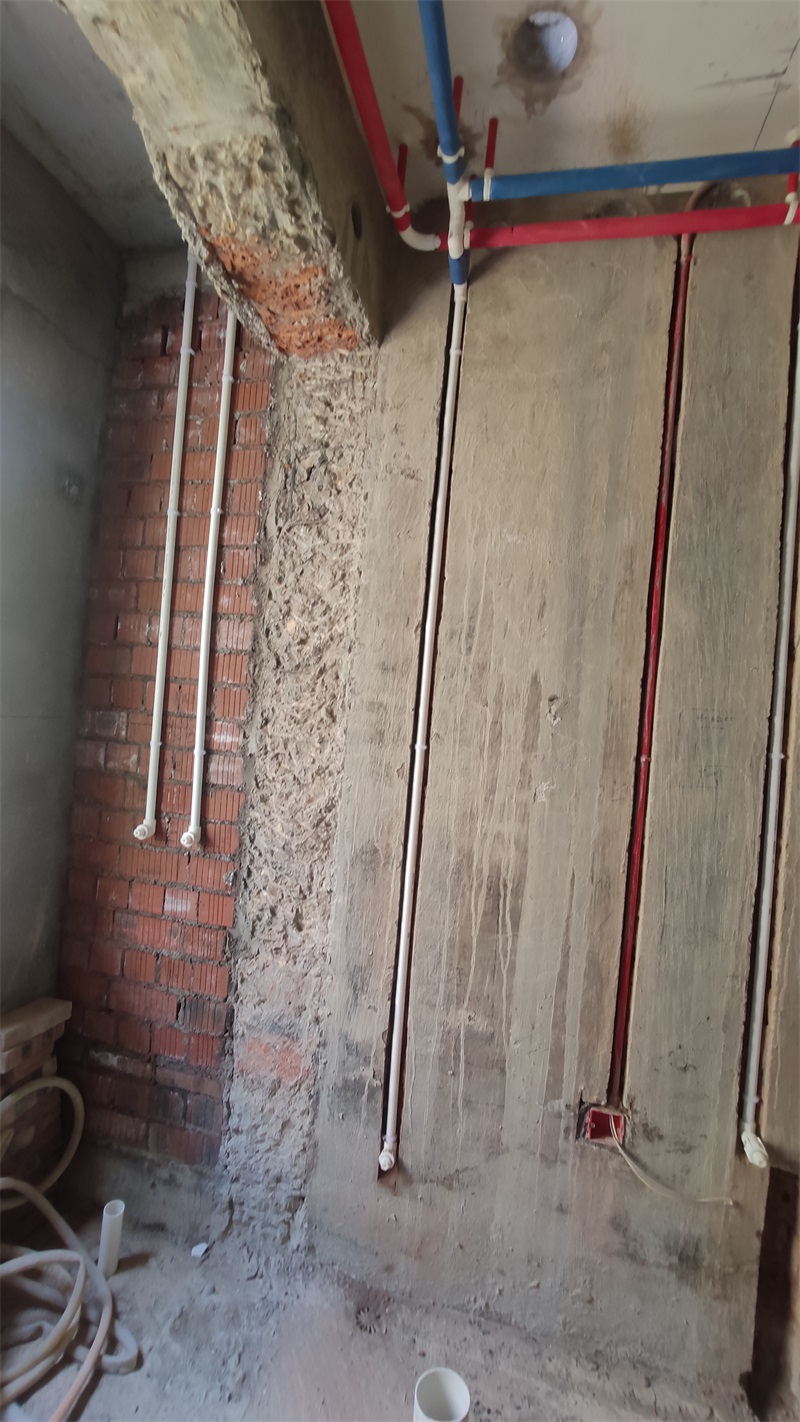

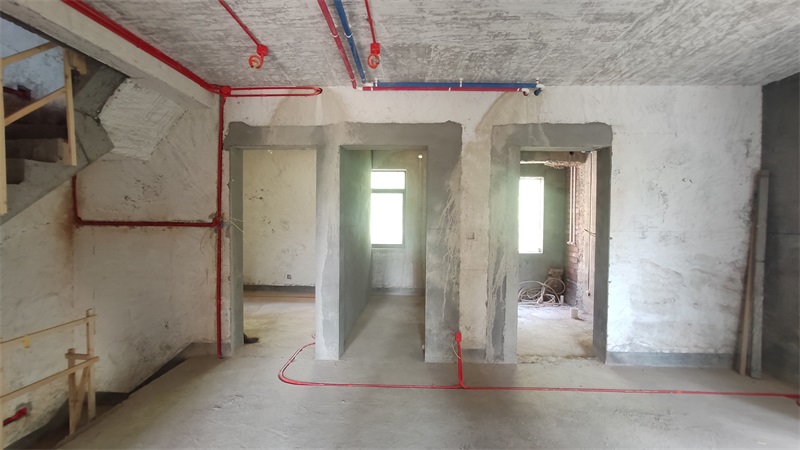

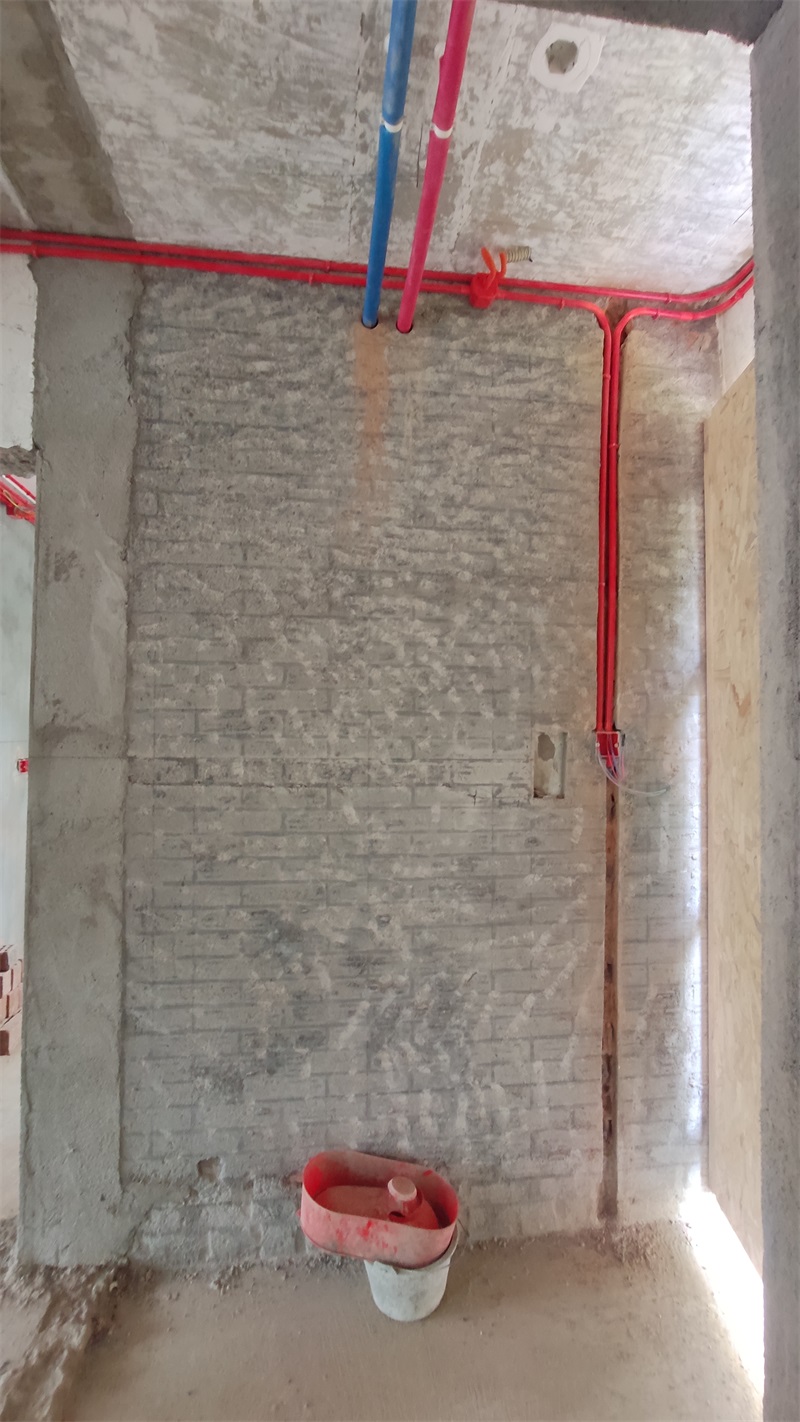

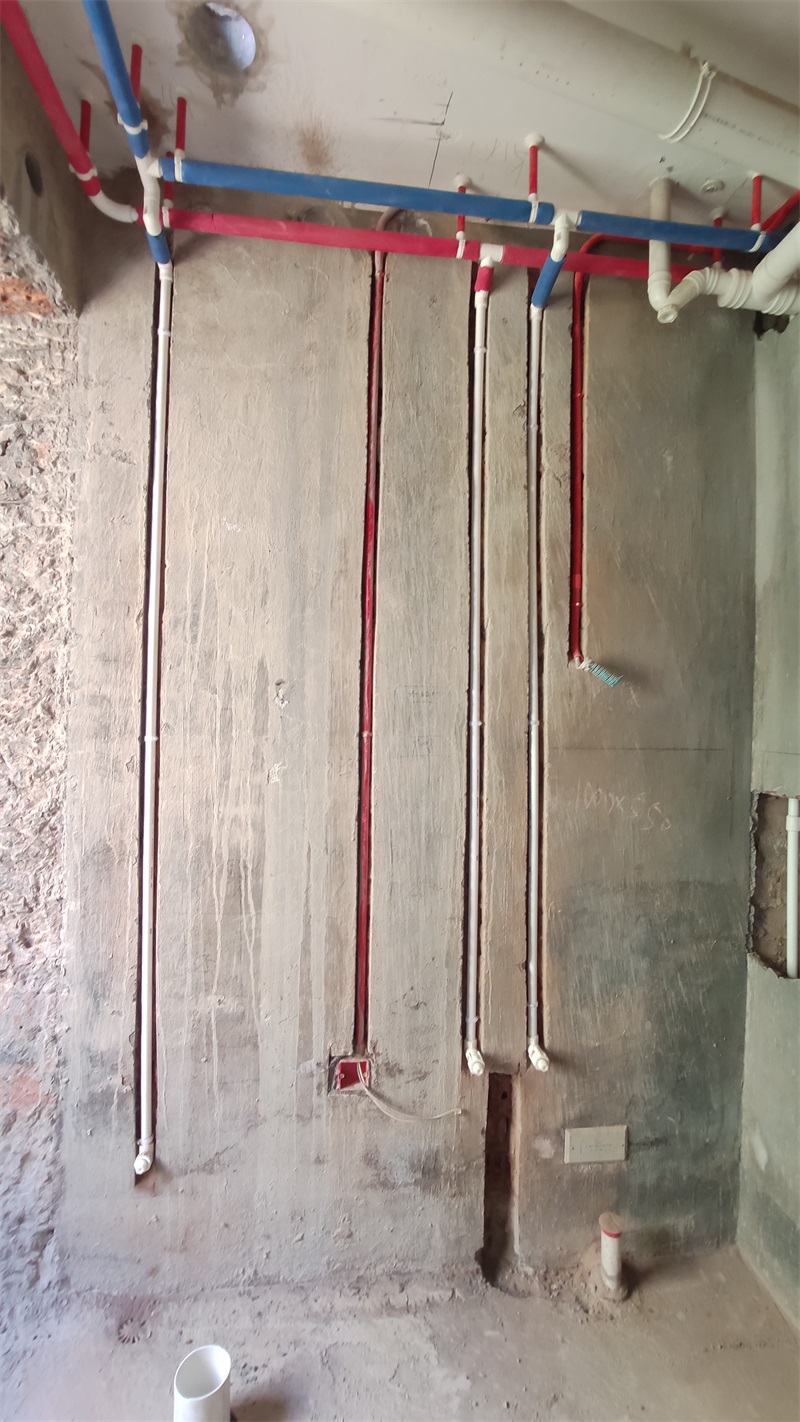

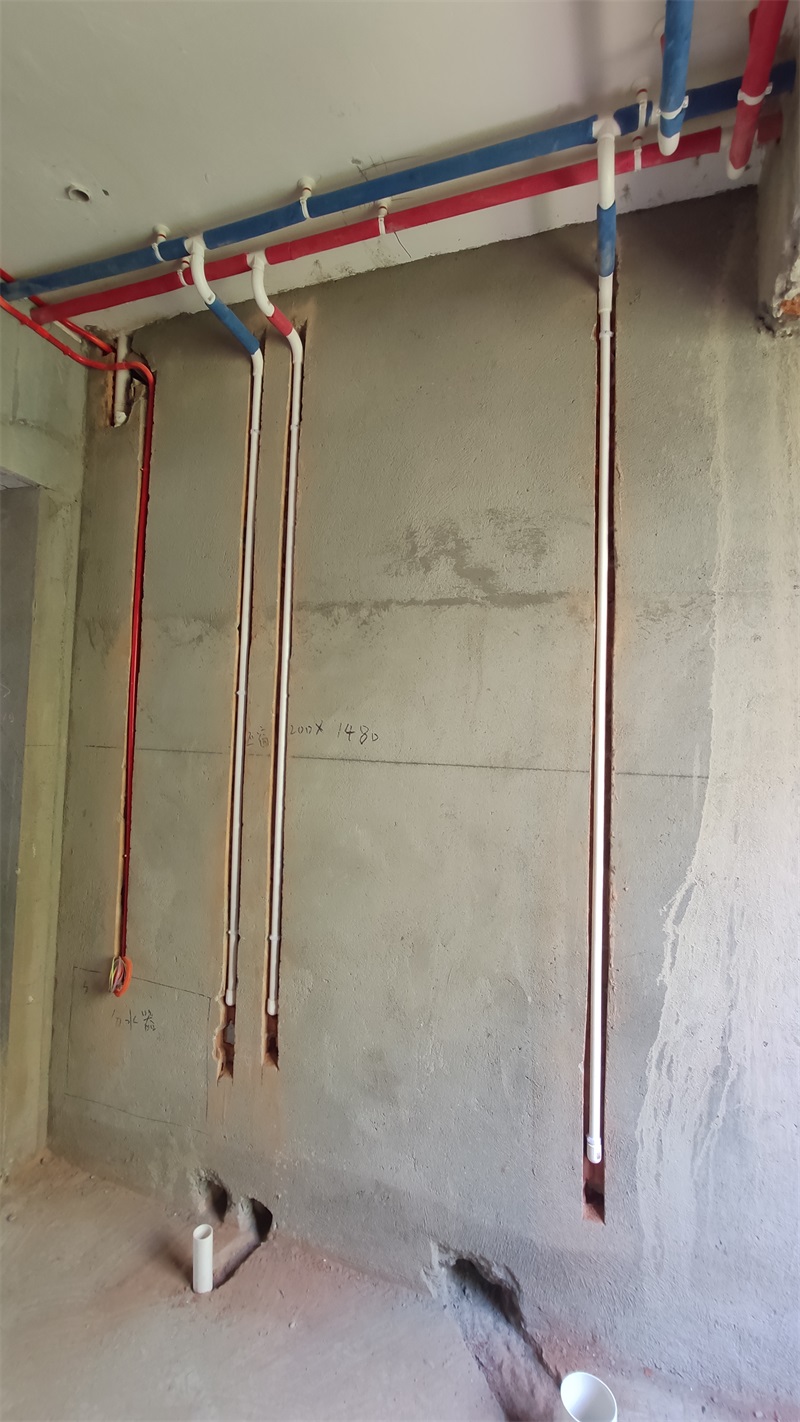

红色保温棉代表热水，蓝色保温棉代表冷水，走墙水管采用下垂式安装

发表于 2021-4-3 11:32:29

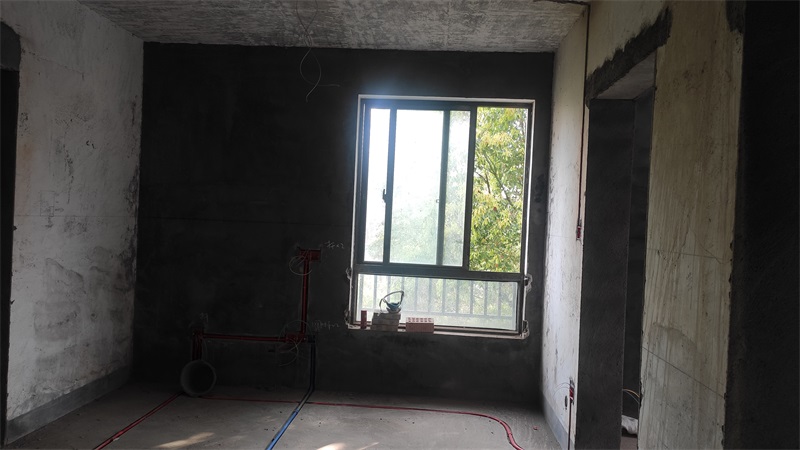

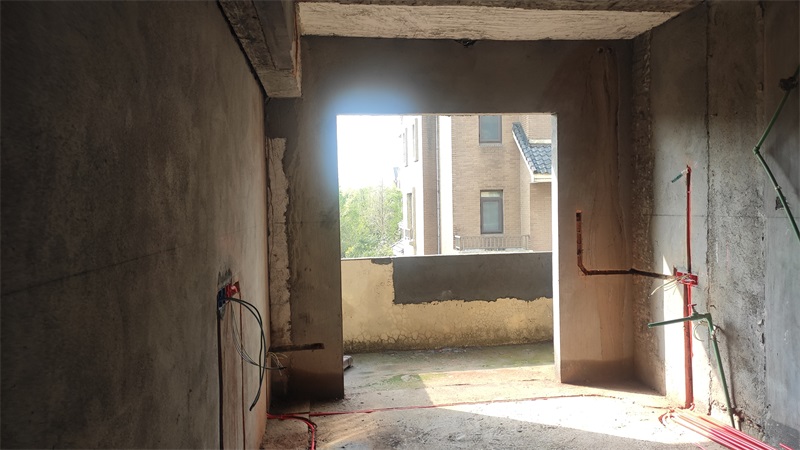

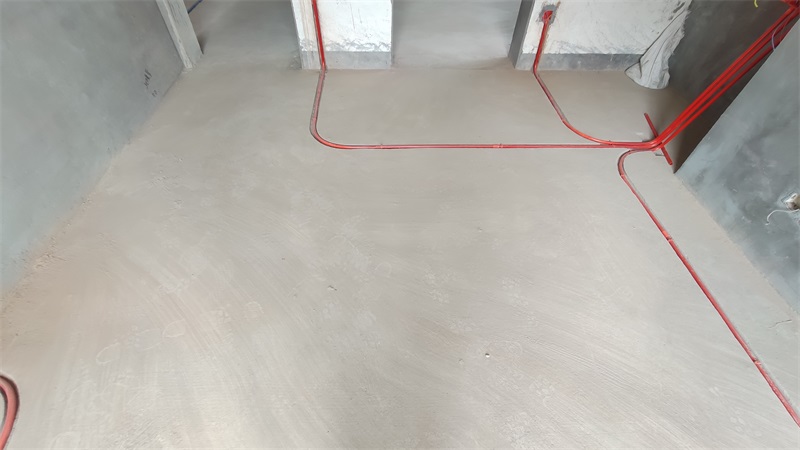

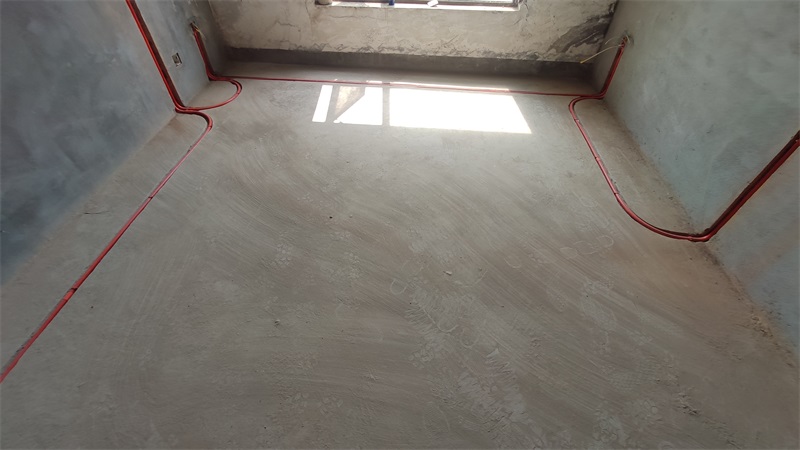

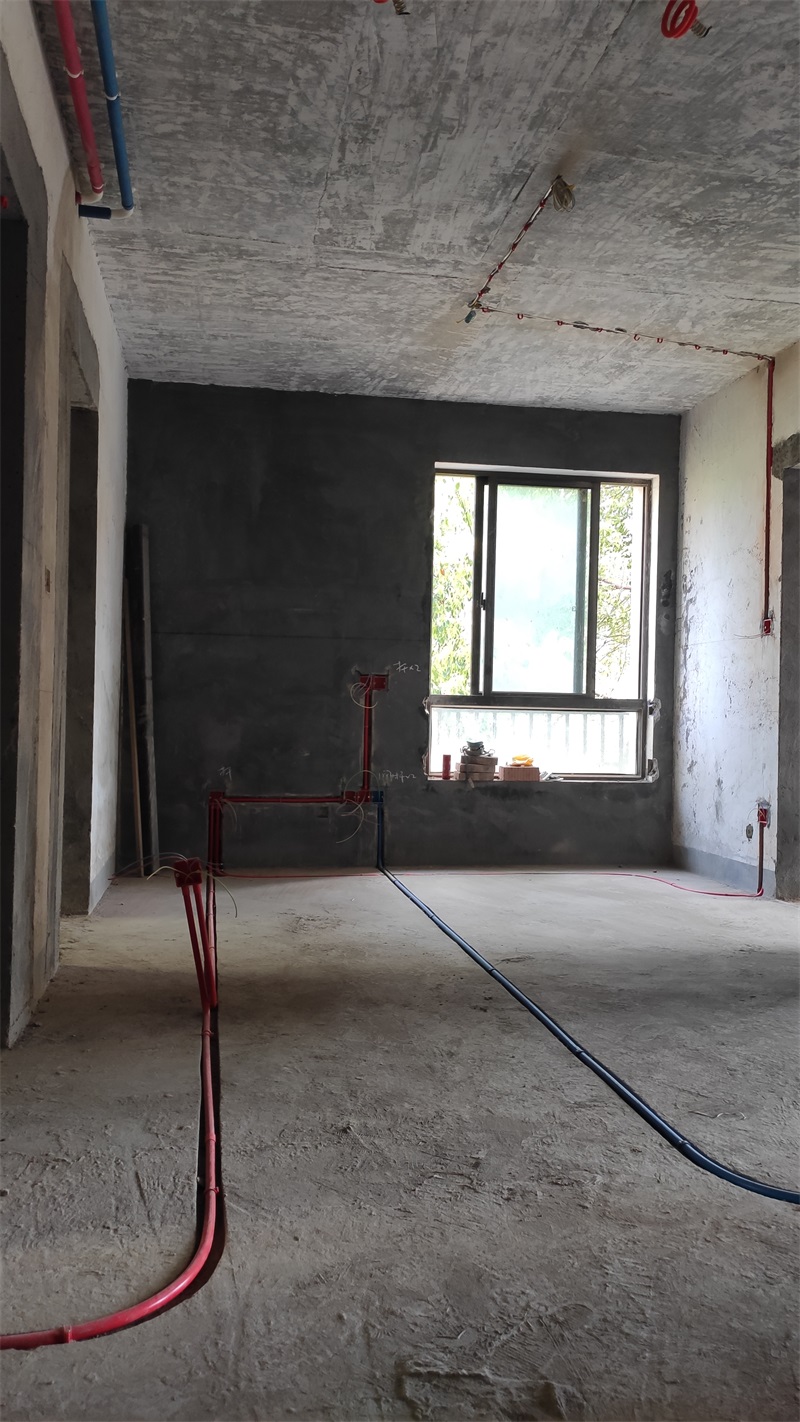

卧室线路布置

发表于 2021-4-3 11:33:12

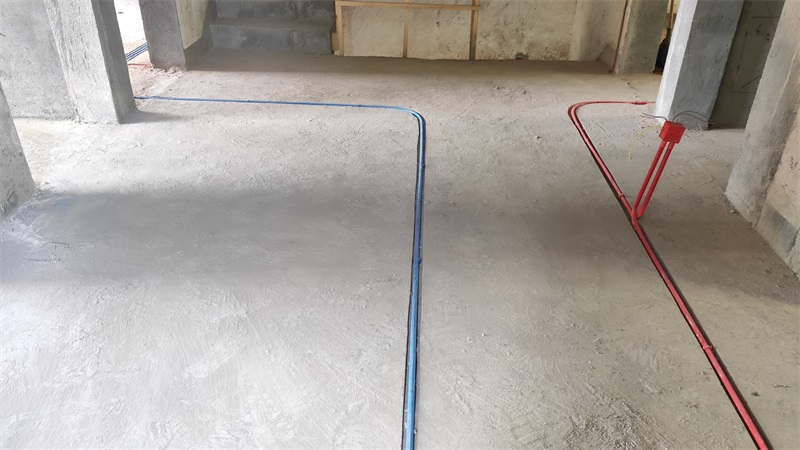

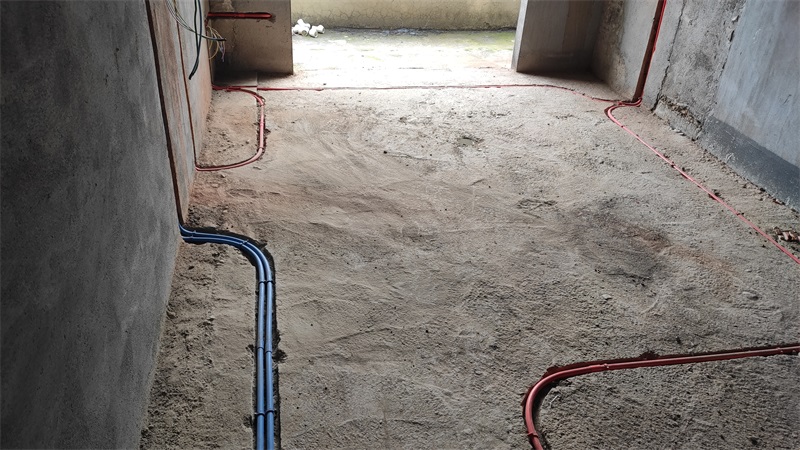

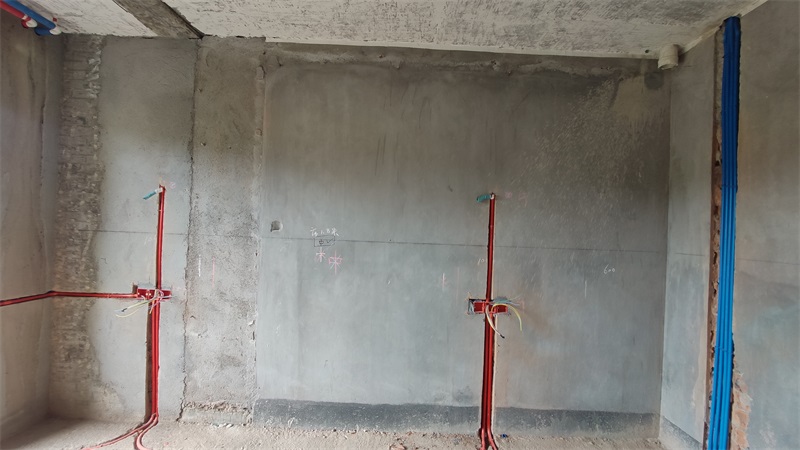

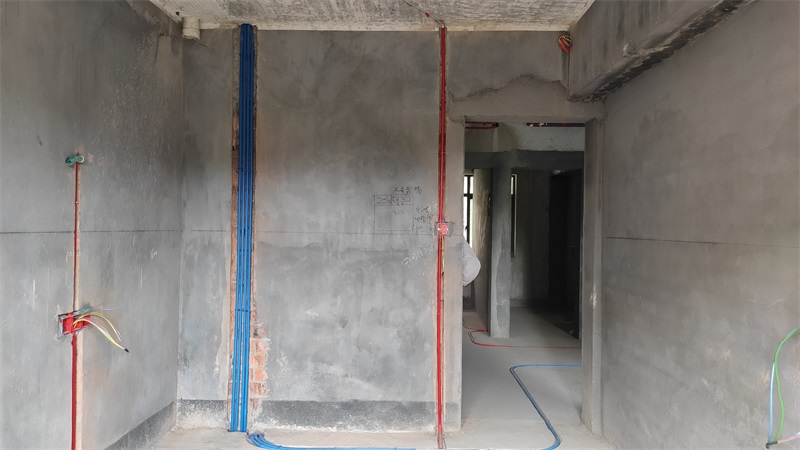

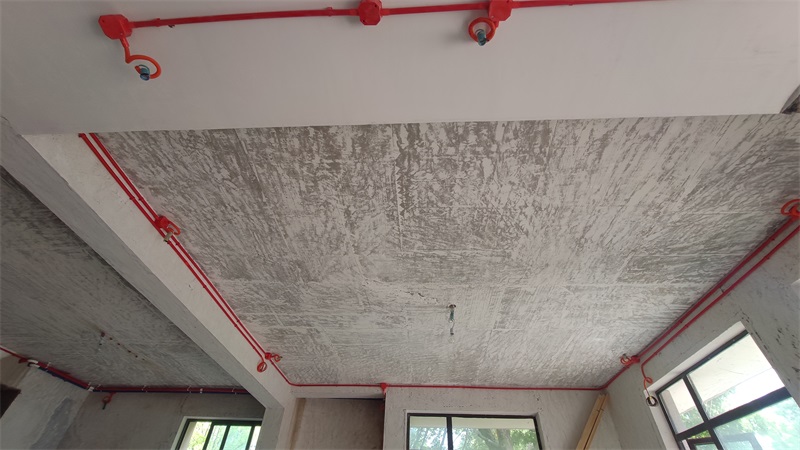

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2021-4-3 11:36:41

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上
