幸福家园40-#342㎡新中式—-简于形，奢于心

发表于 2021-3-21 10:59:02

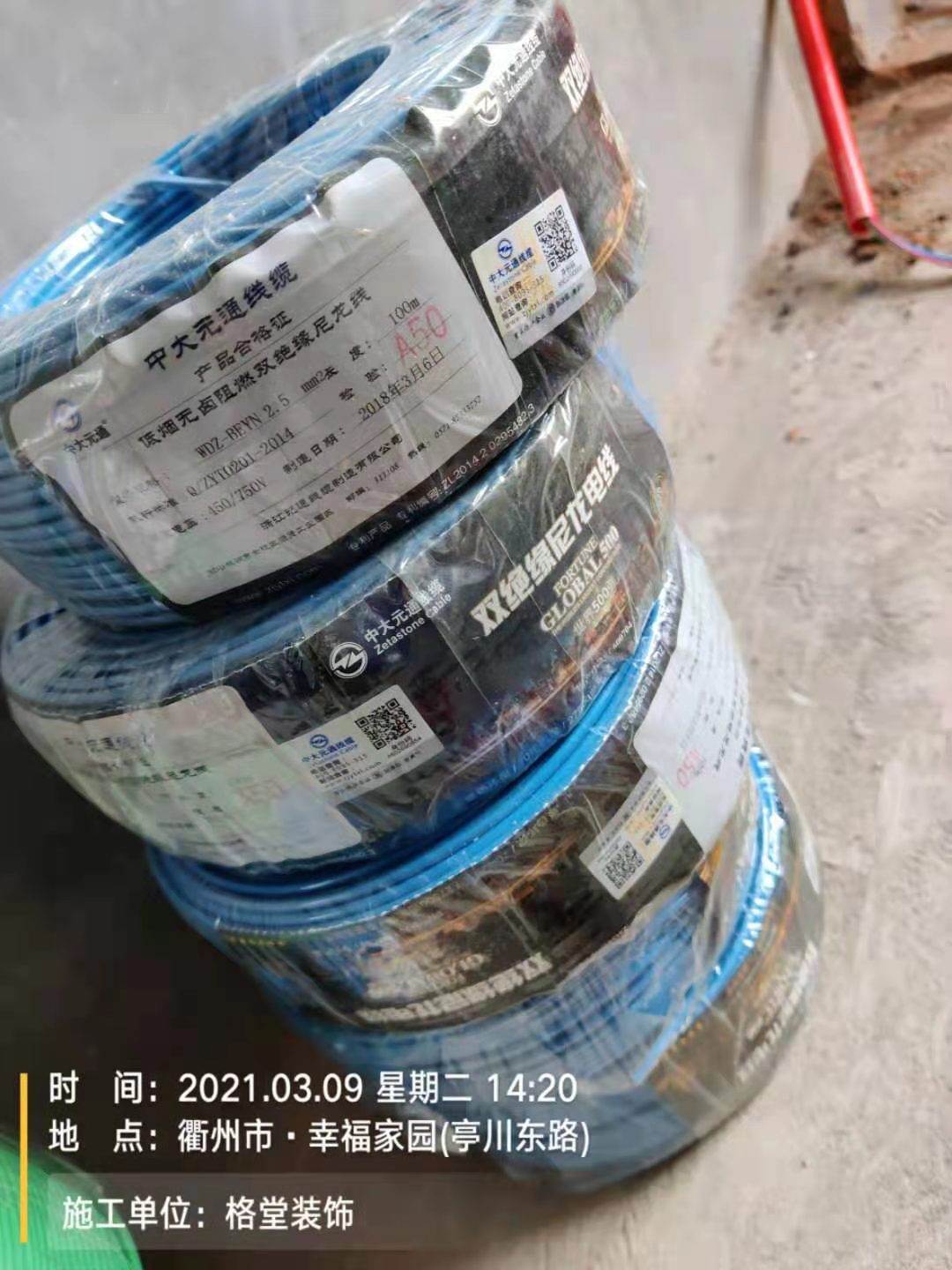

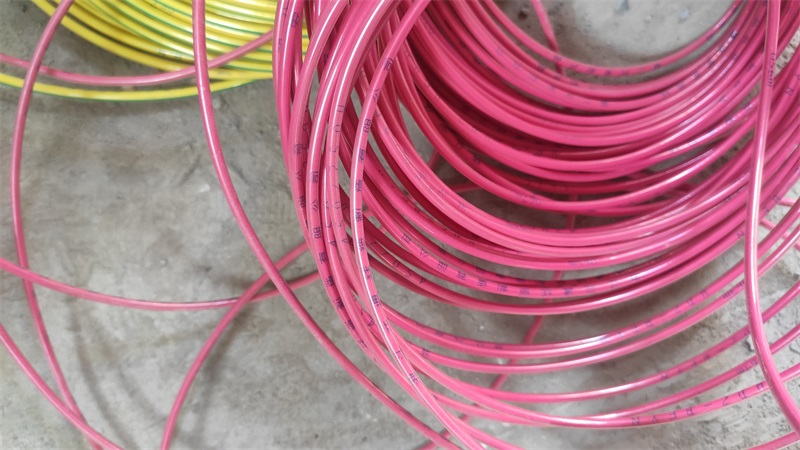

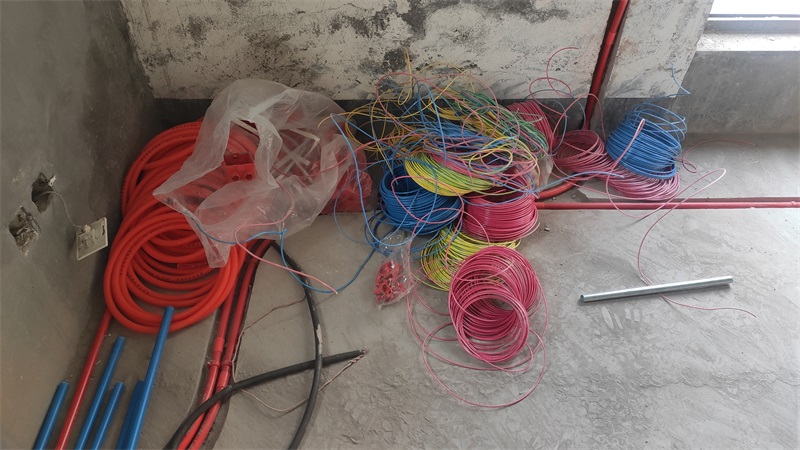

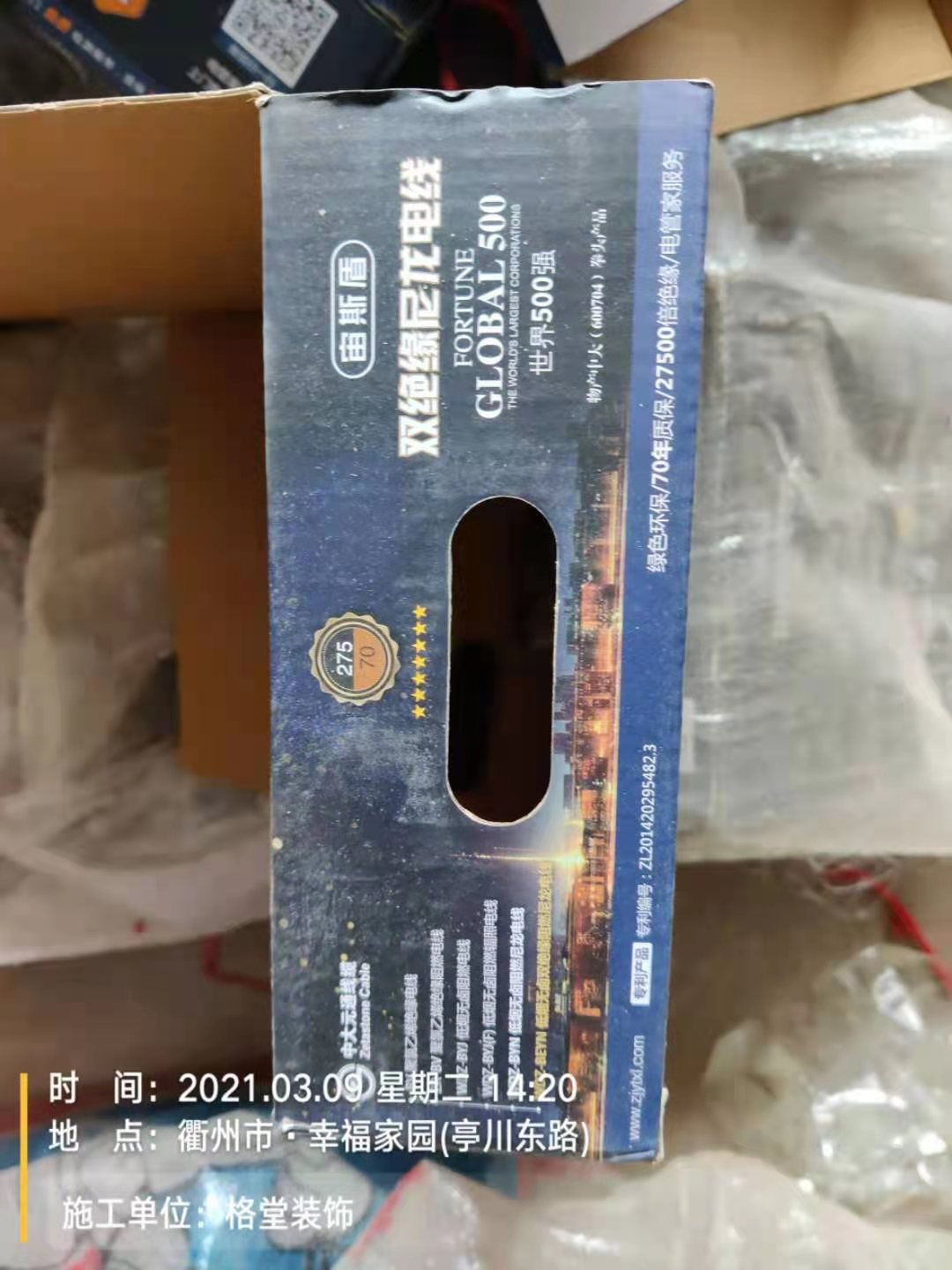

中大元通宙斯盾双绝缘尼龙电线：采用无氧铜心导体，内层采用低密度聚乙烯绝缘层，中间采用低烟无卤绝缘层，为了保护电线不破损，外层增加透明尼龙套，他能保护绝缘层，隔绝空气等，减慢老化，增加工作寿命绝缘电阻达到bv电线的27500倍。

发表于 2021-3-21 11:12:41

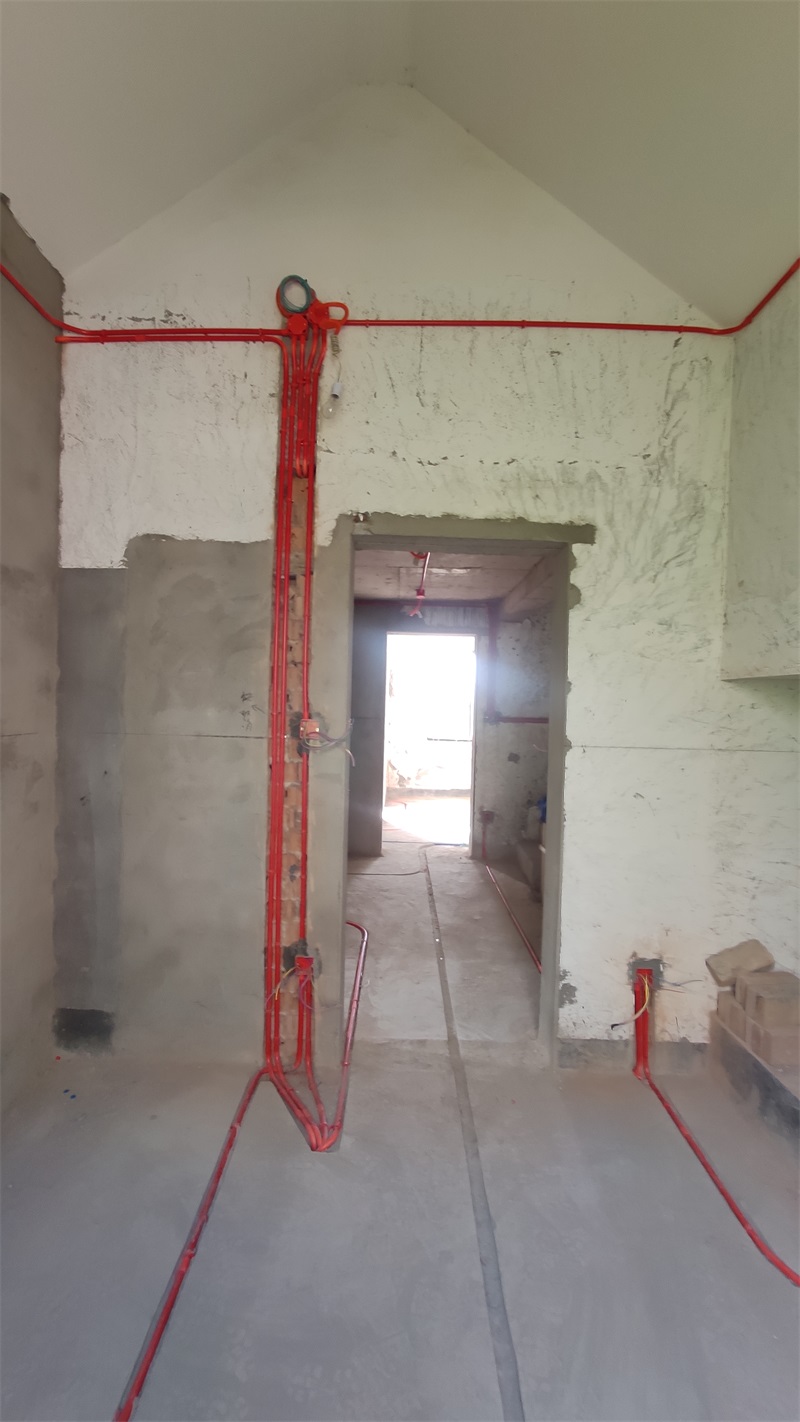

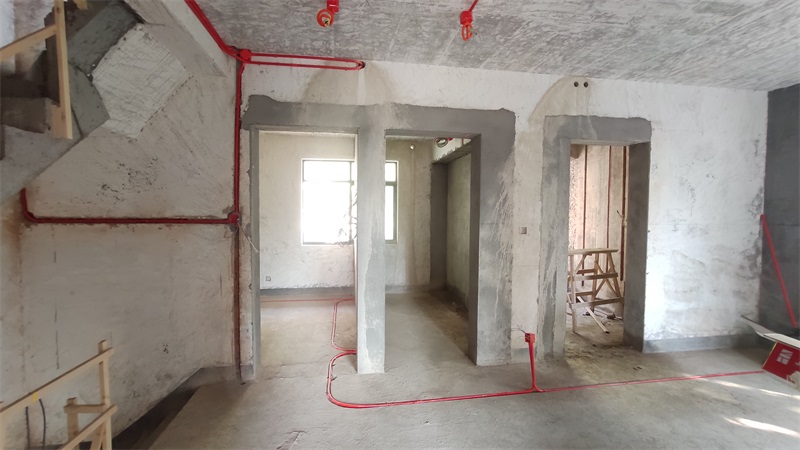

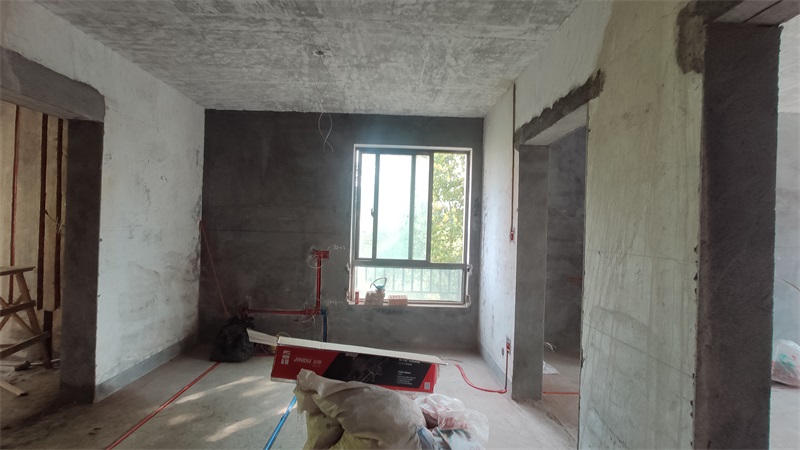

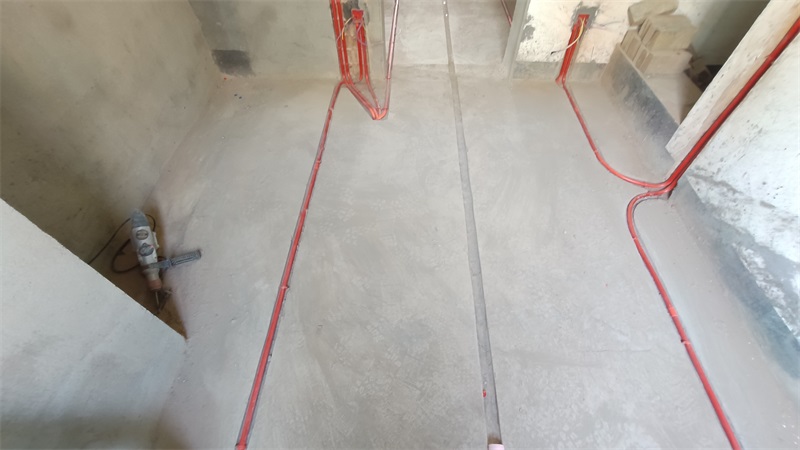

红色线管代表强电

发表于 2021-3-21 11:14:59

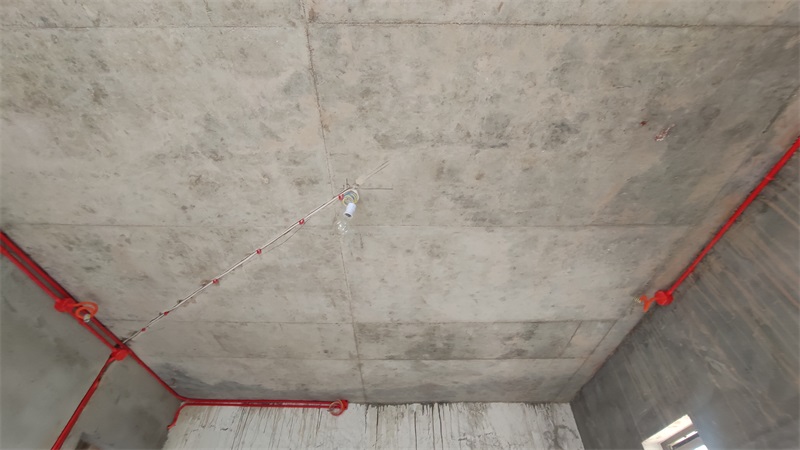

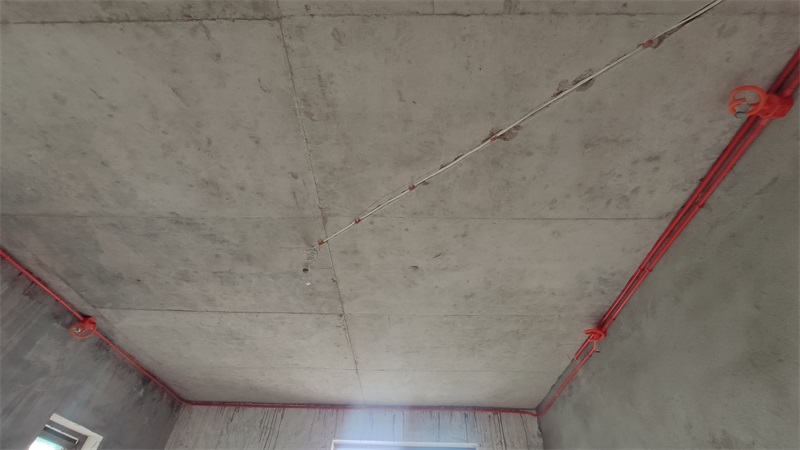

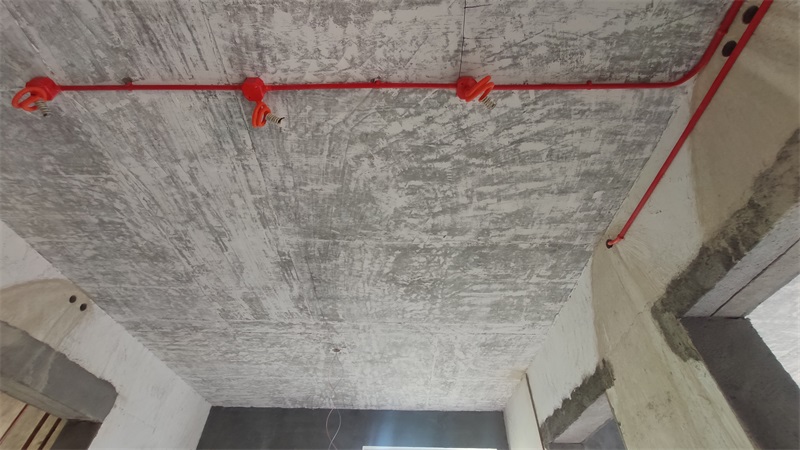

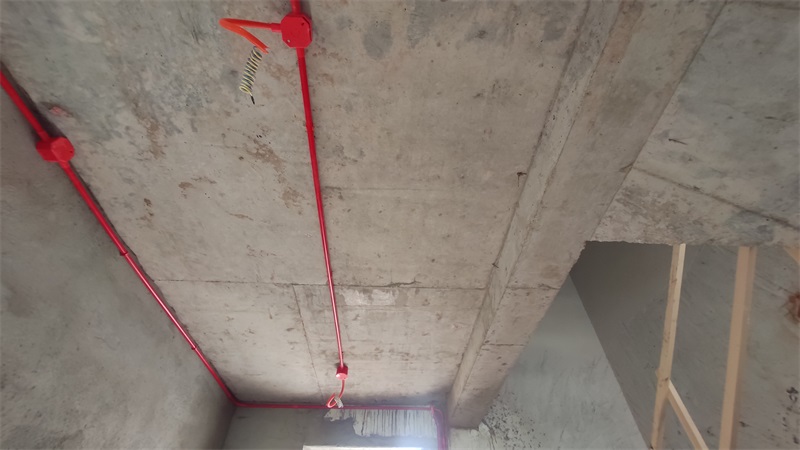

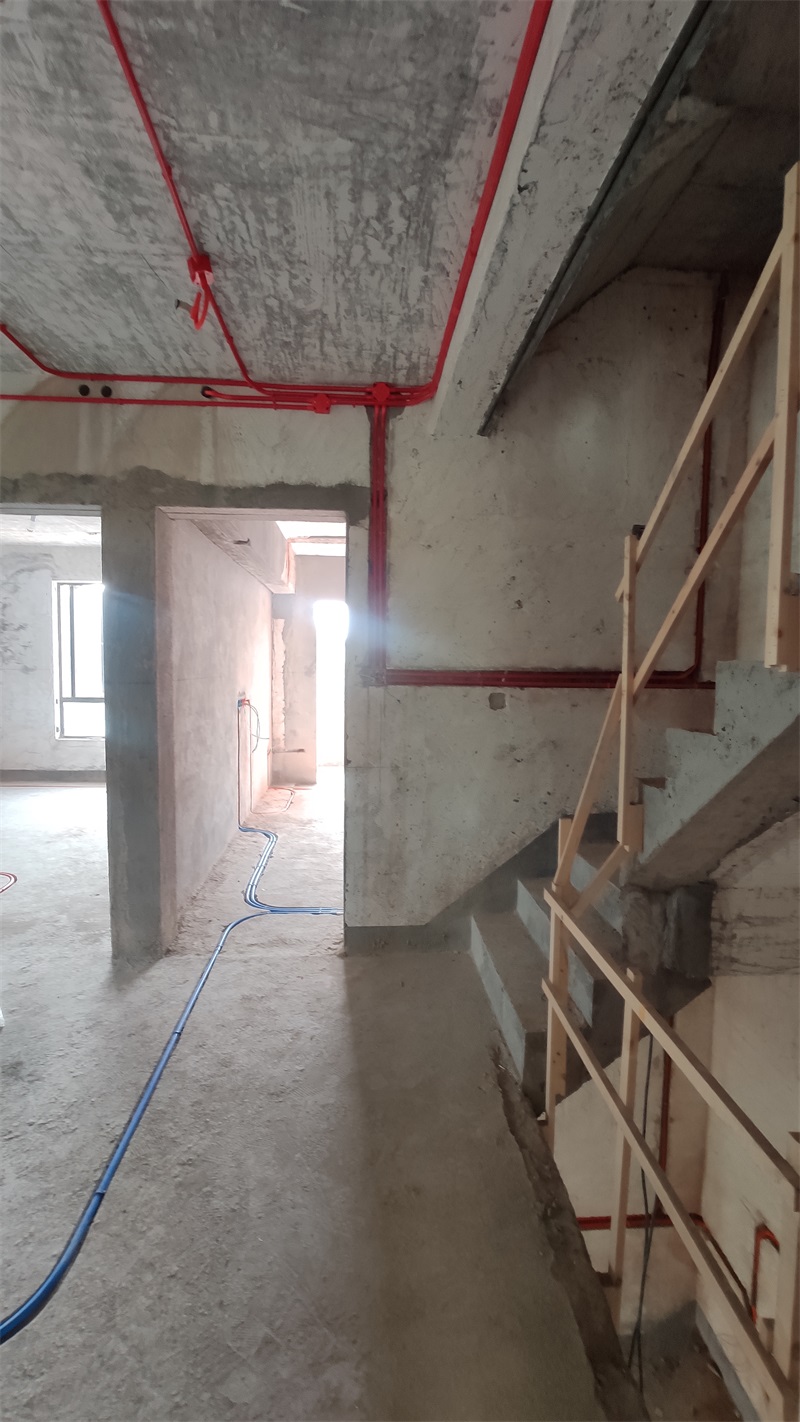

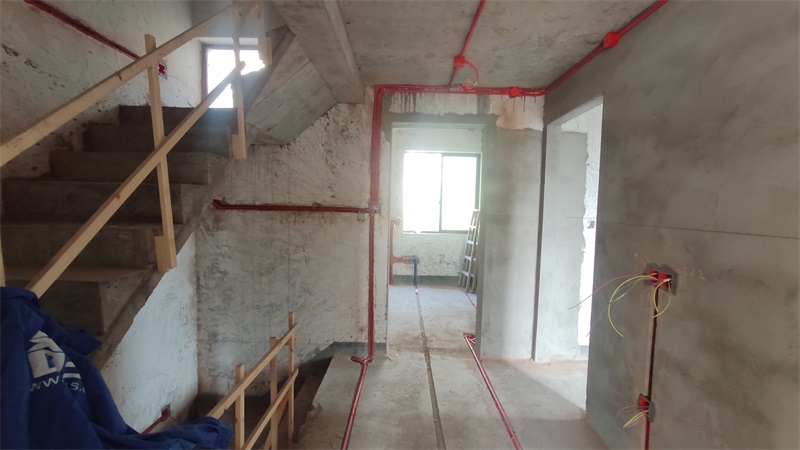

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2021-3-21 11:15:39

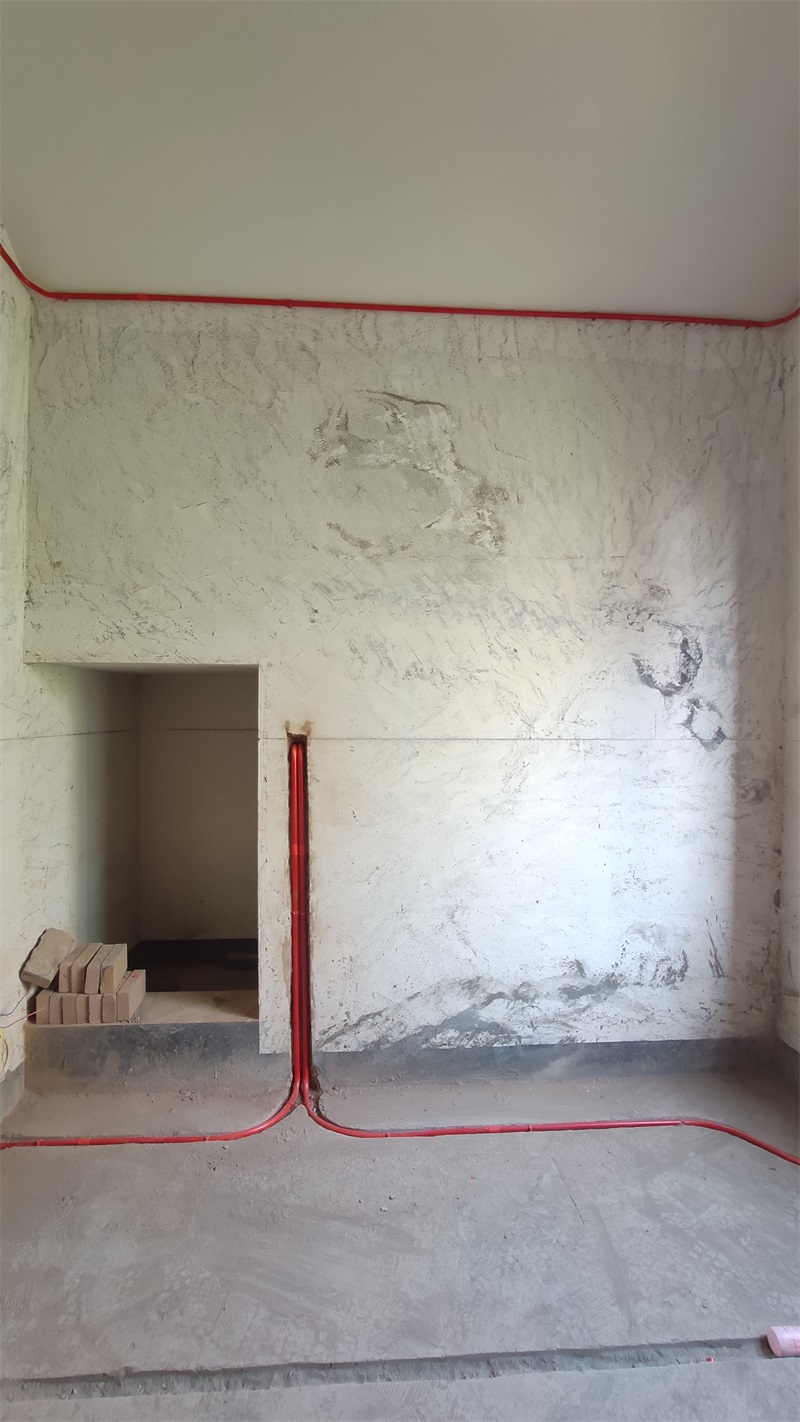

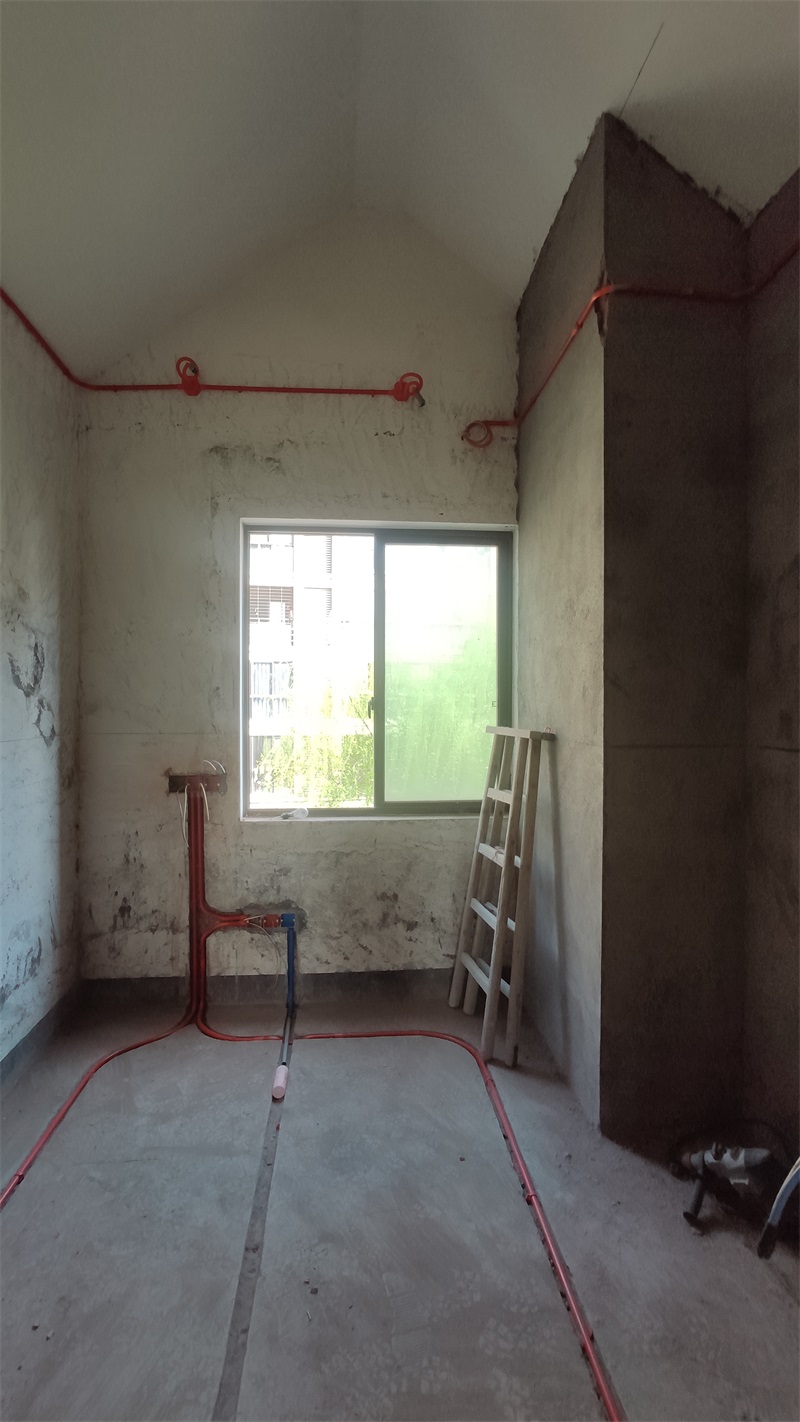

红色线管代表强电

发表于 2021-3-21 11:24:01

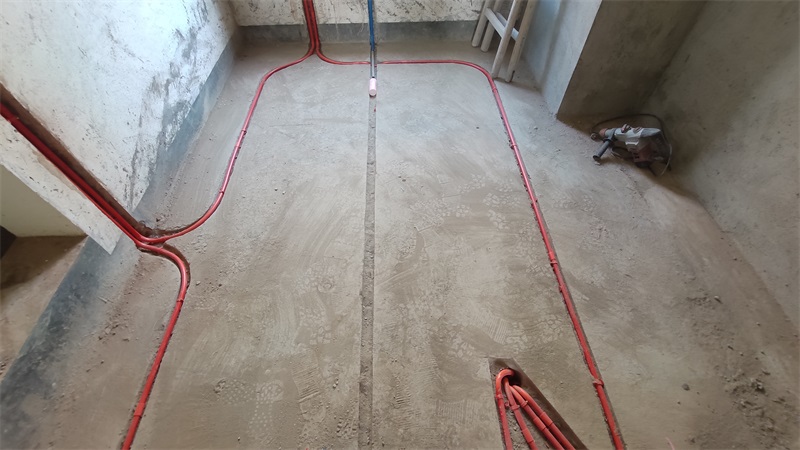

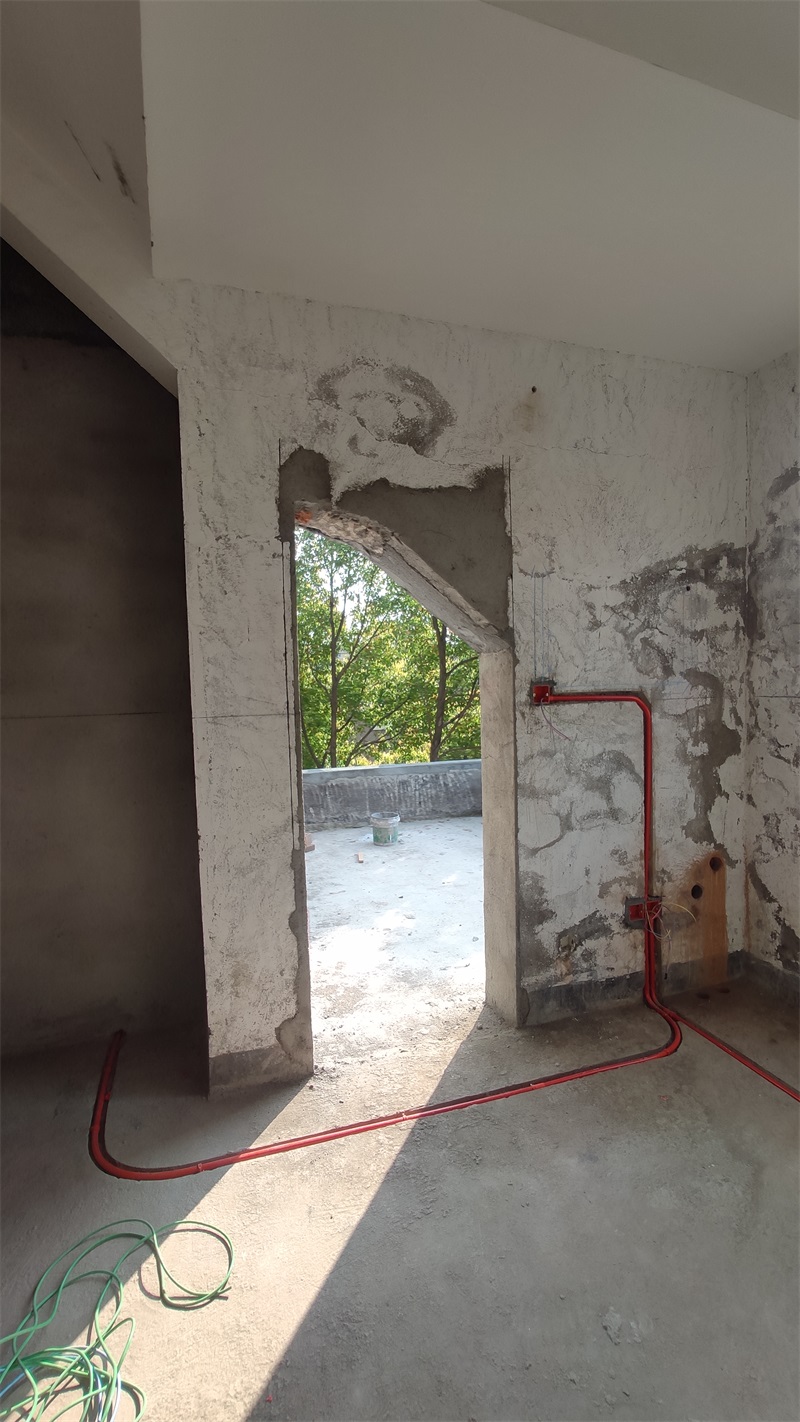

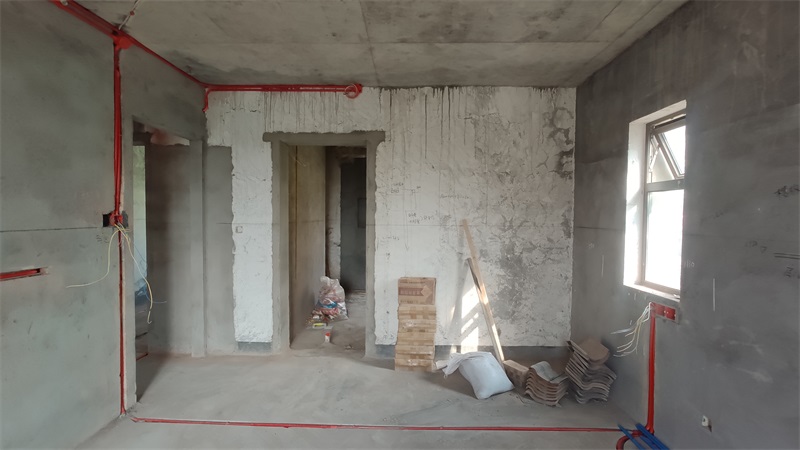

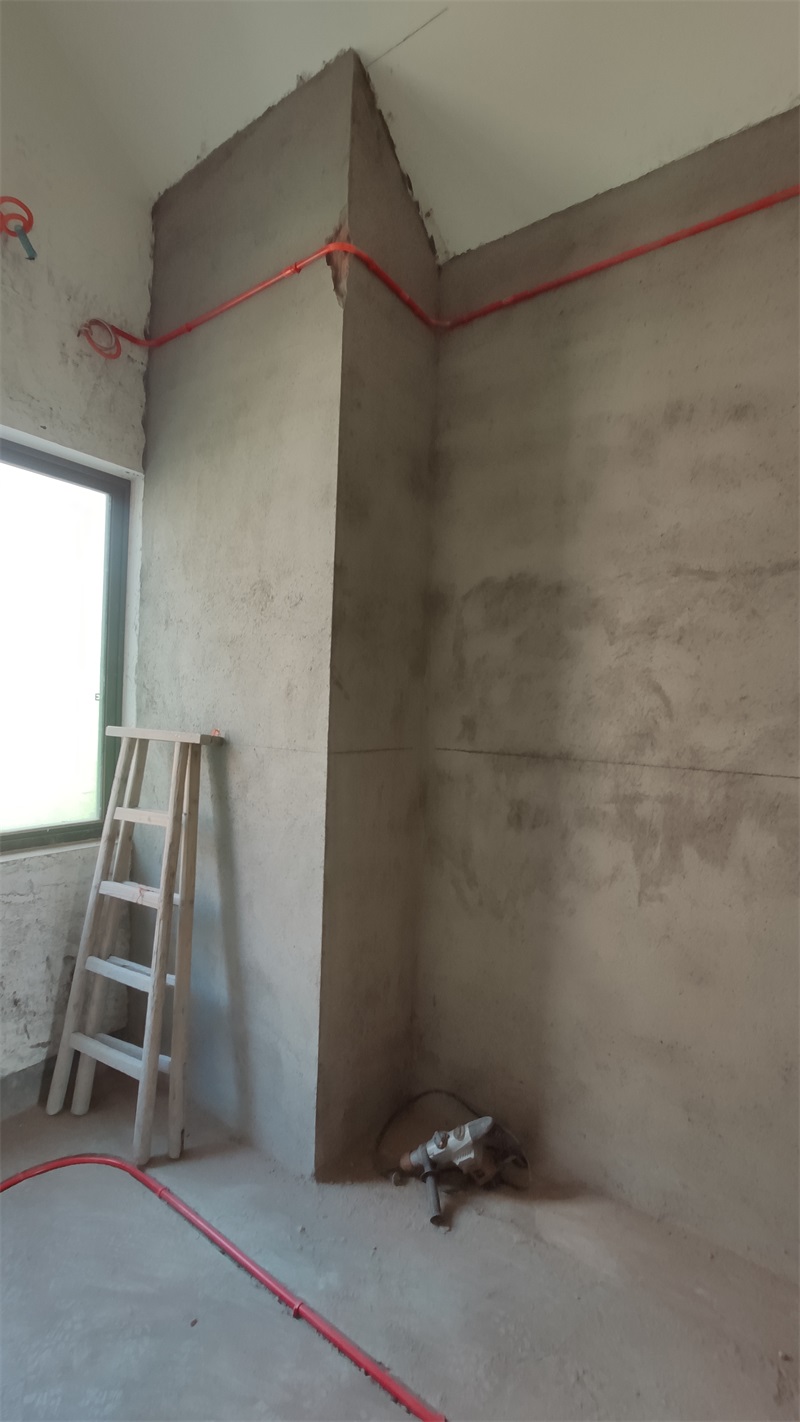

红色线管代表强电

发表于 2021-3-21 11:24:33

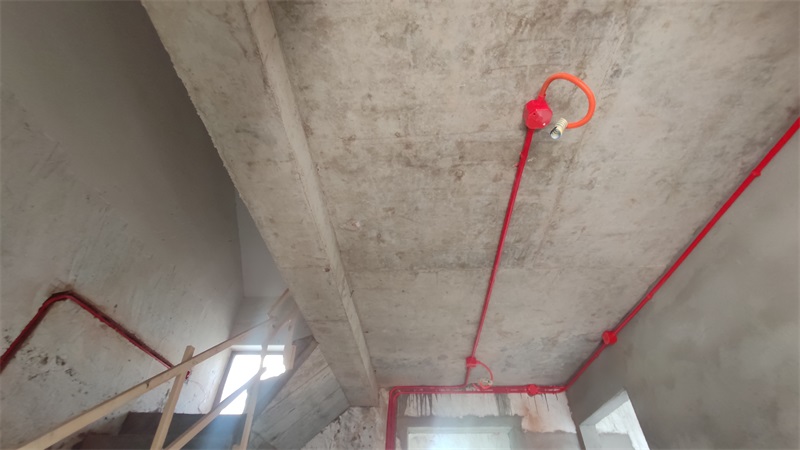

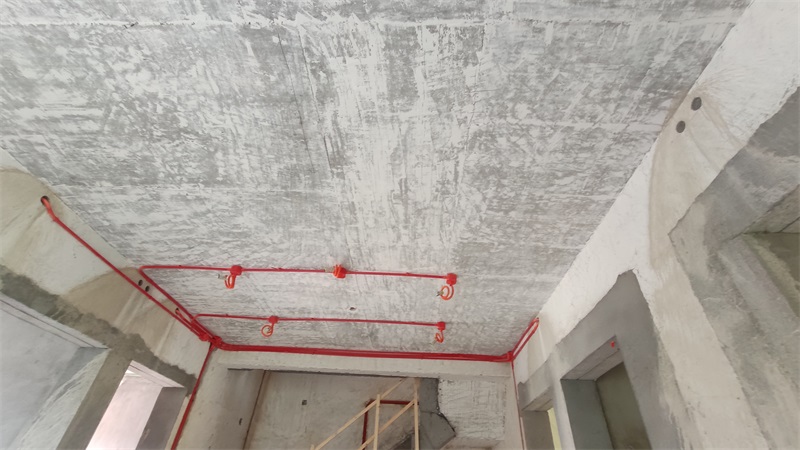

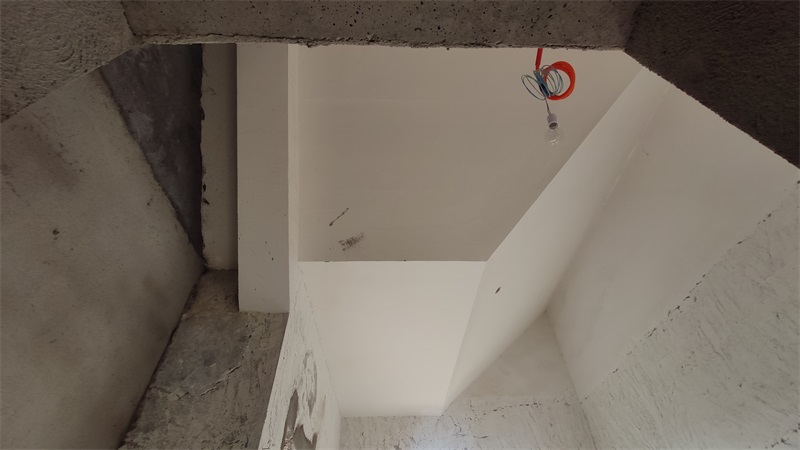

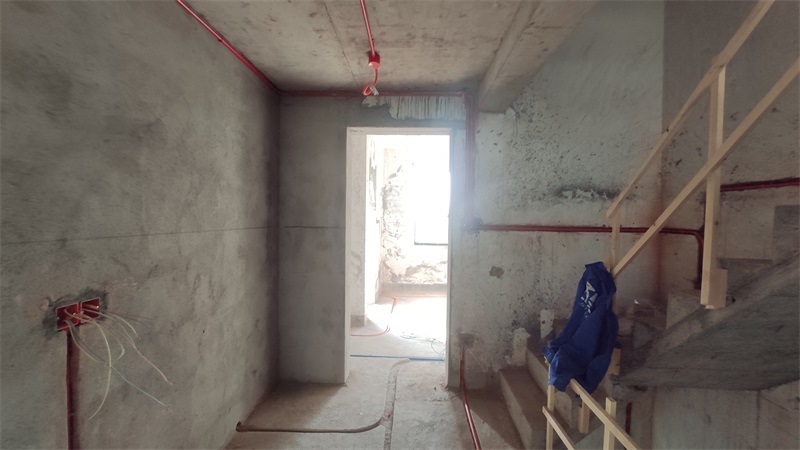

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2021-3-21 11:26:28

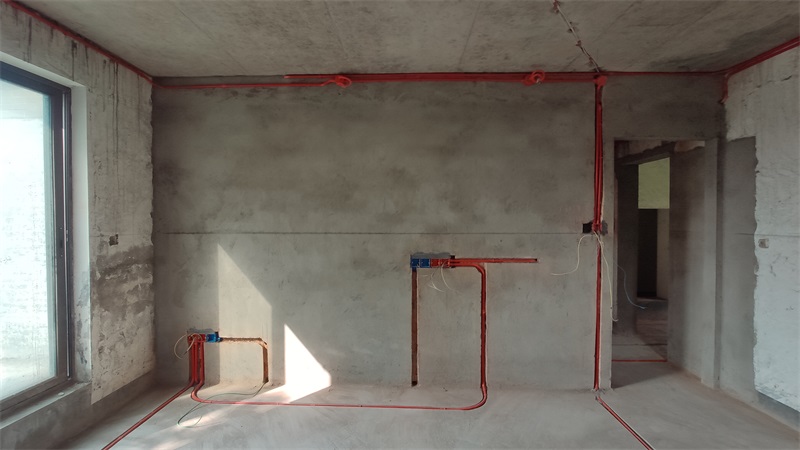

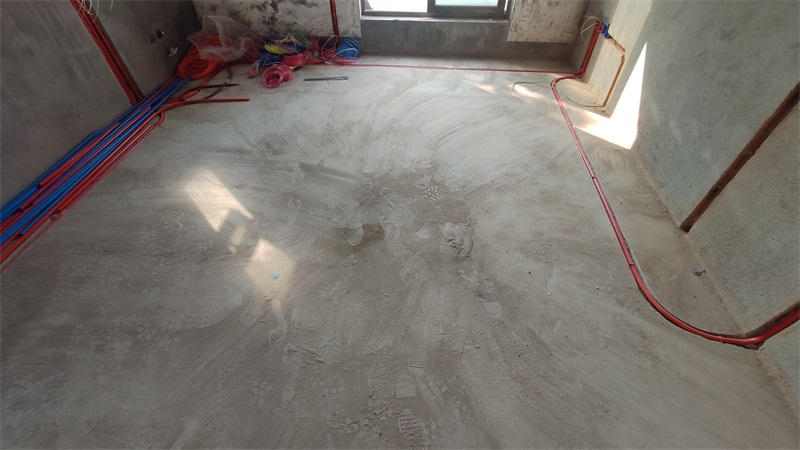

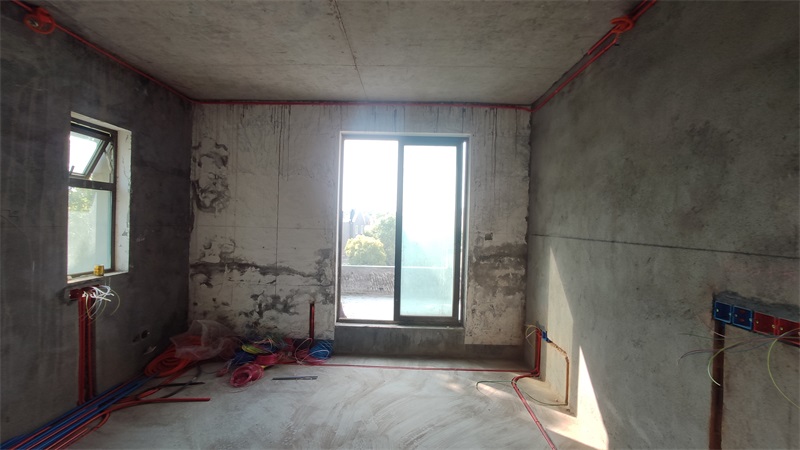

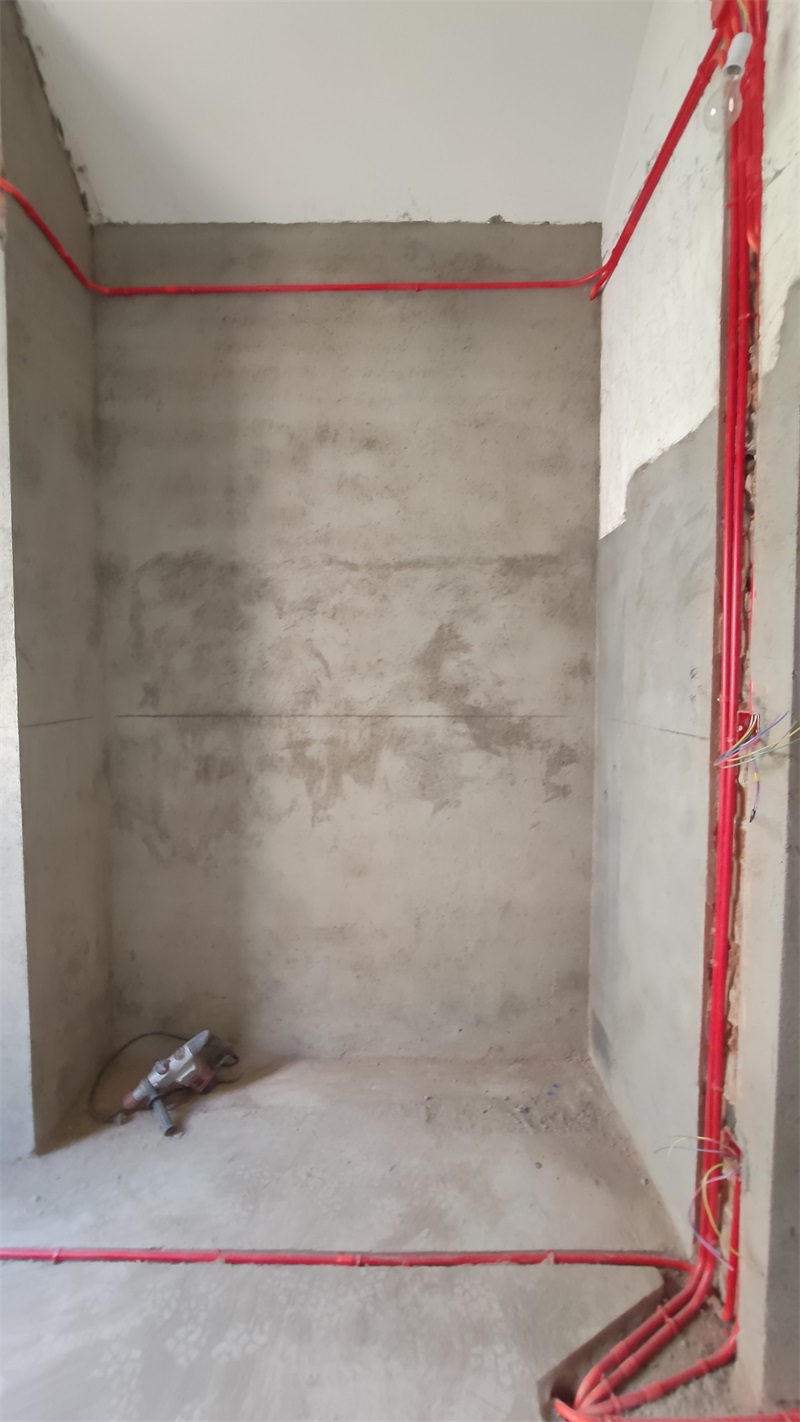

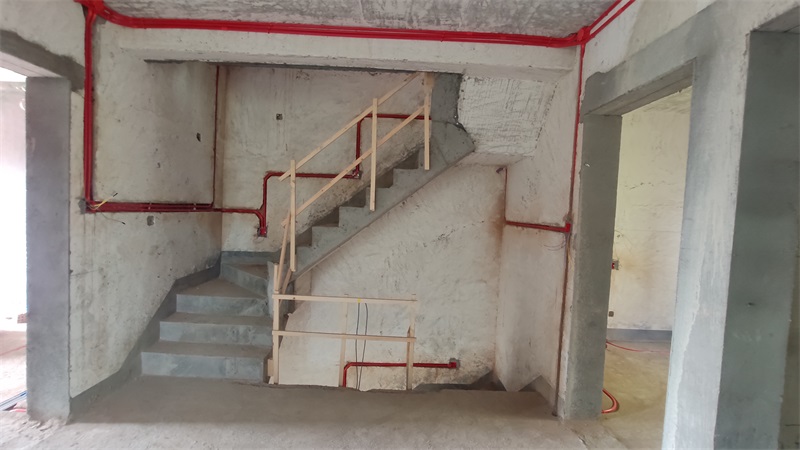

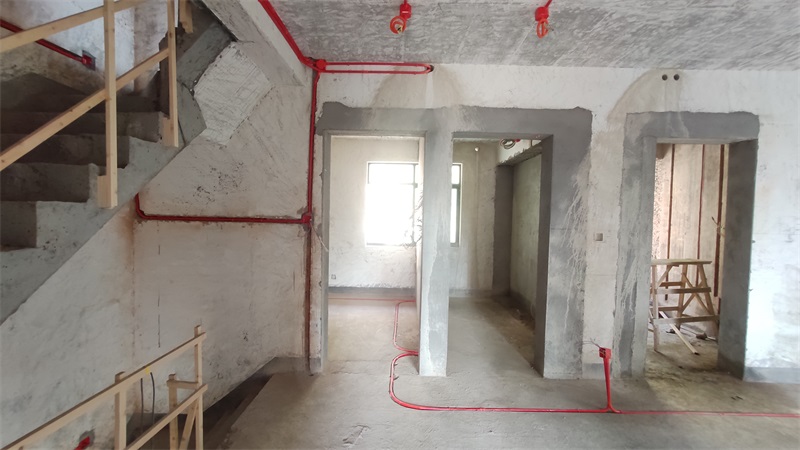

线路布置横平竖直

发表于 2021-3-21 11:28:44

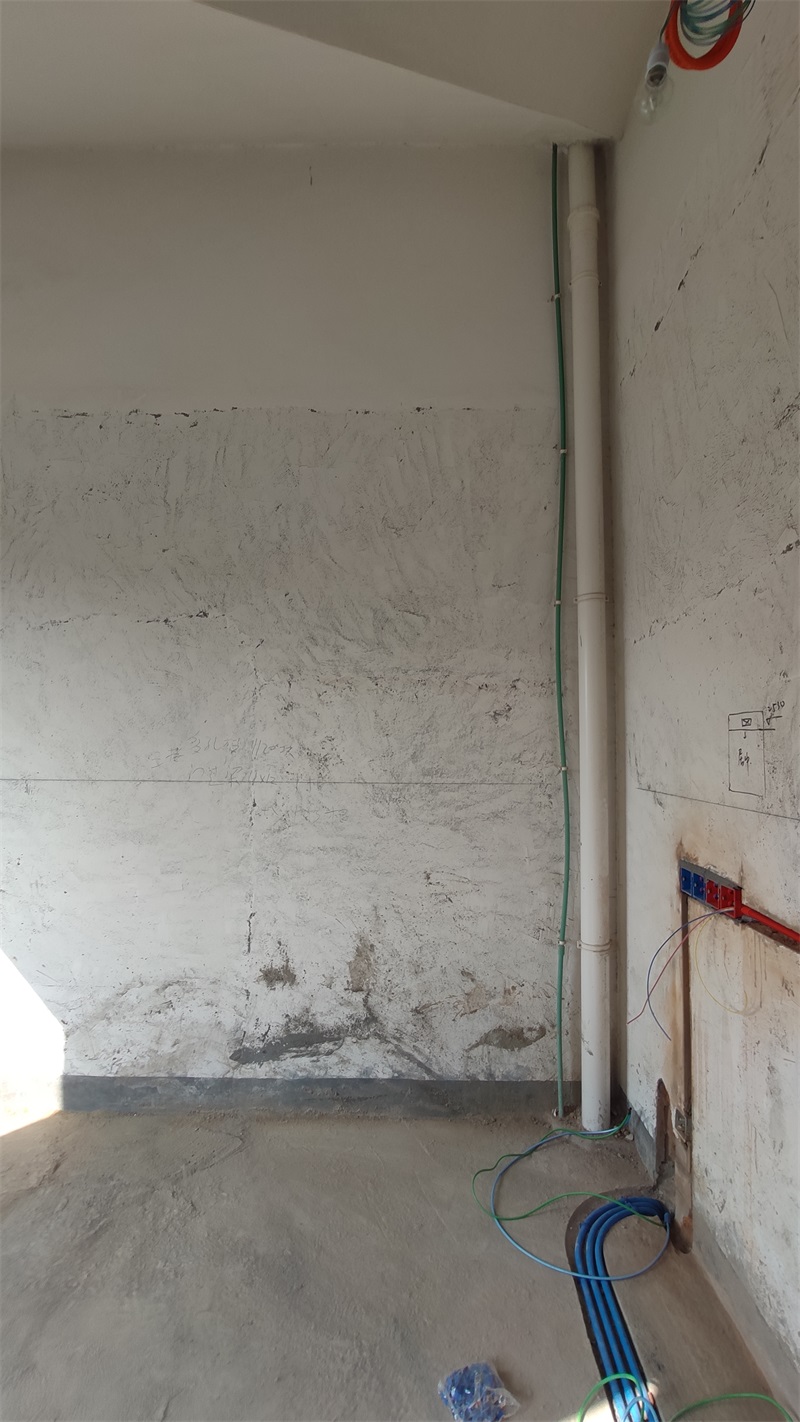

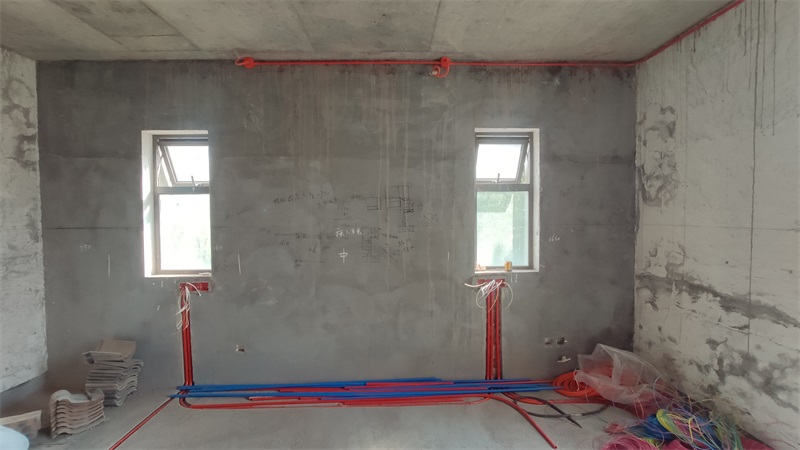

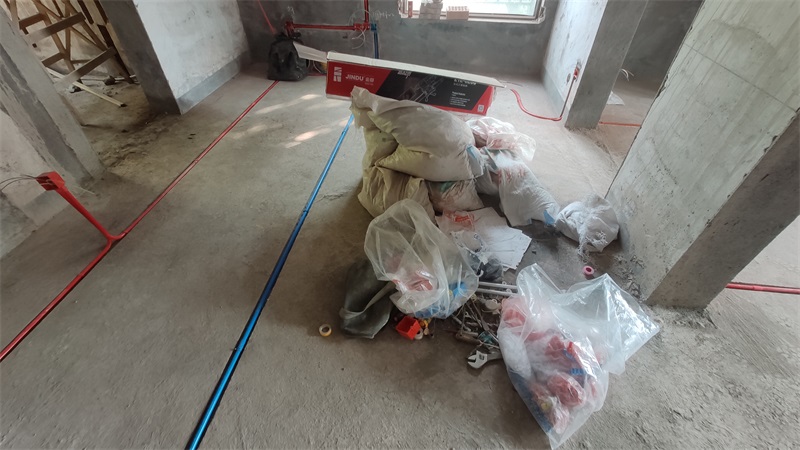

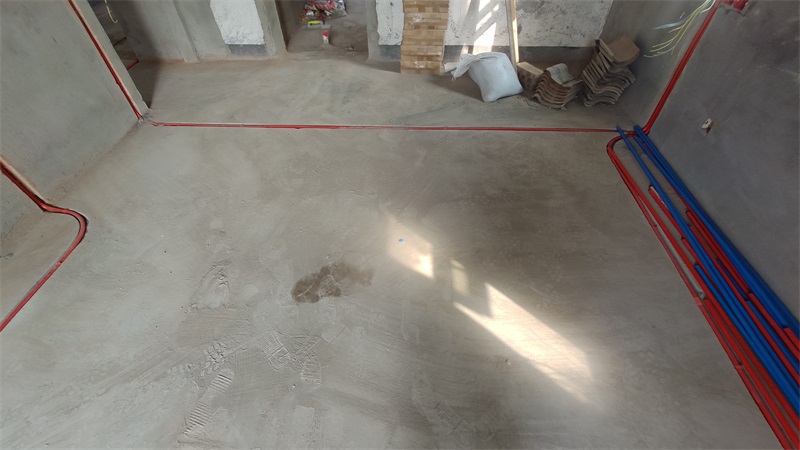

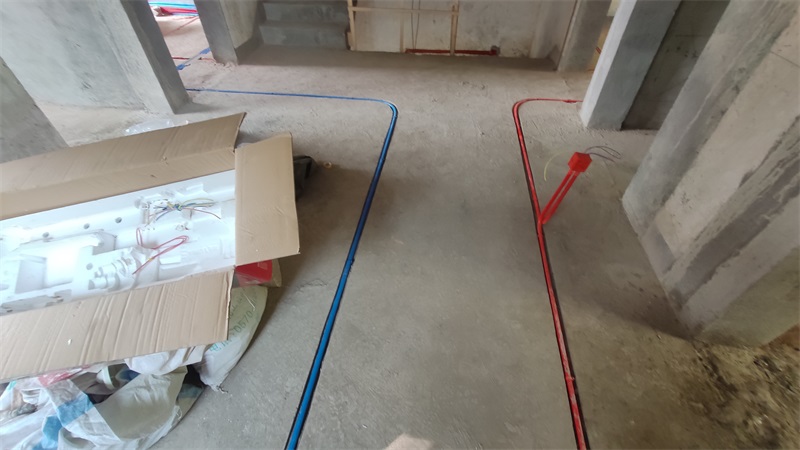

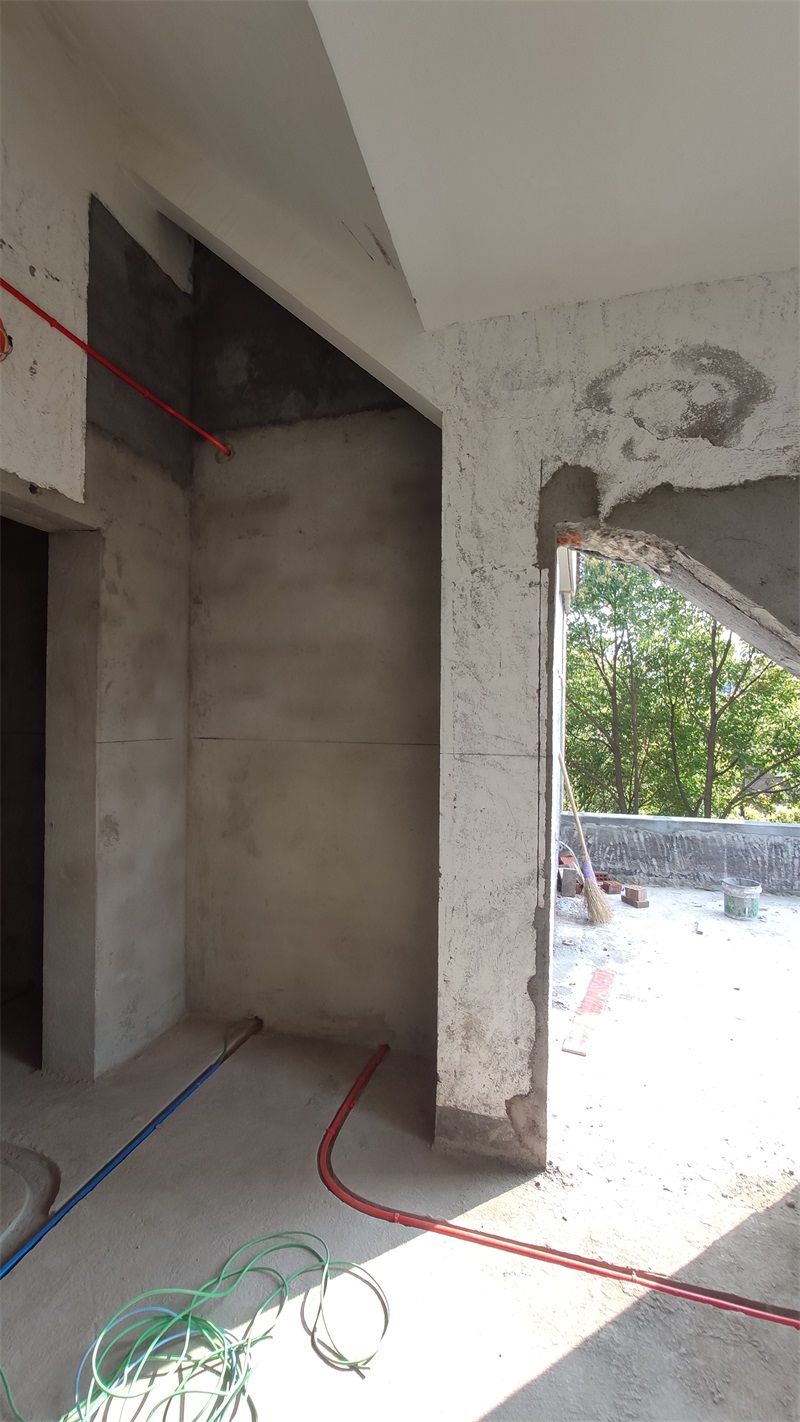

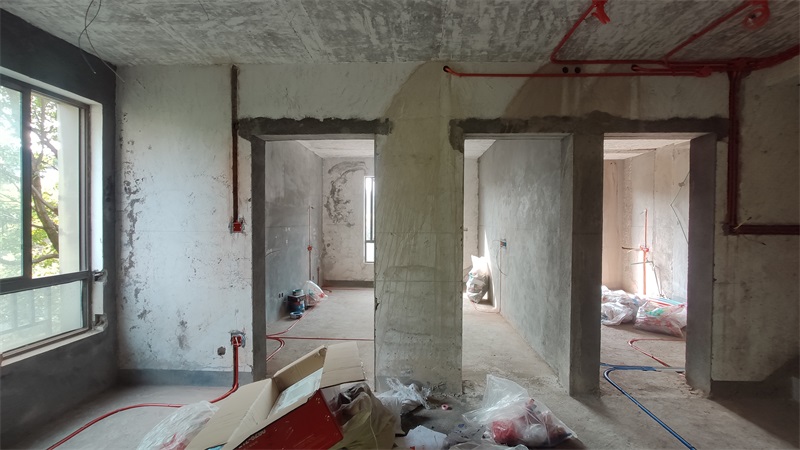

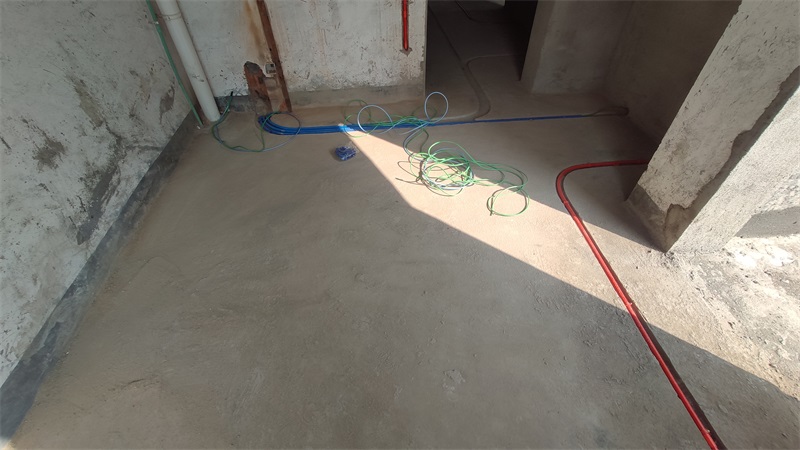

红色线管代表强电，蓝色线管代表弱电

发表于 2021-3-21 11:36:02

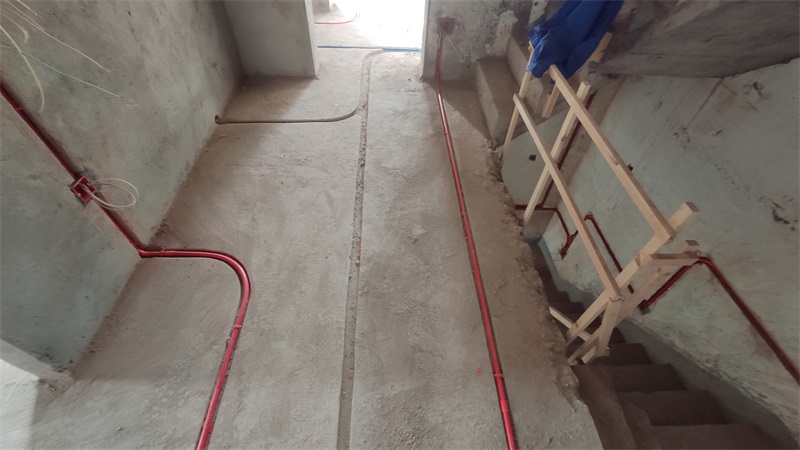

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2021-3-21 11:36:41

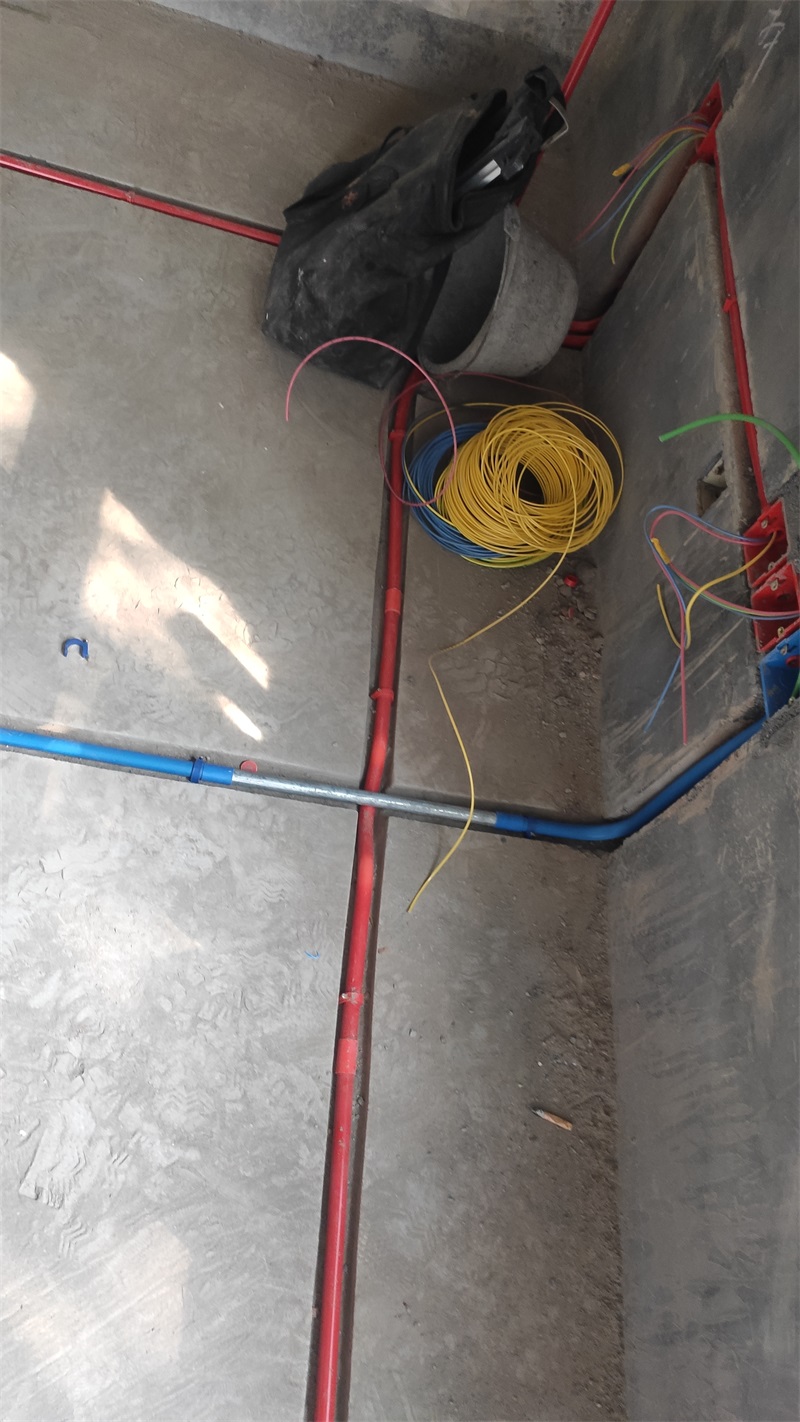

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰
