牡丹园17-100#155㎡现代/美式混搭 —简.亮

发表于 2020-12-16 16:53:04

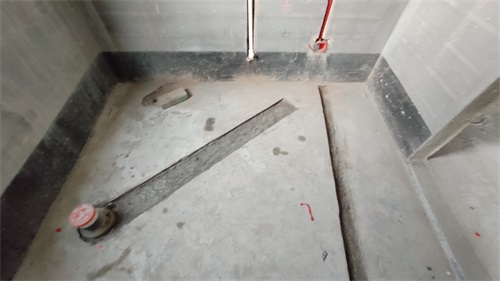

走墙水管贴瓷砖部位不需要包保温棉

发表于 2020-12-16 16:54:16

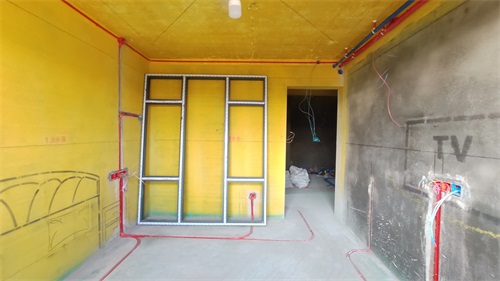

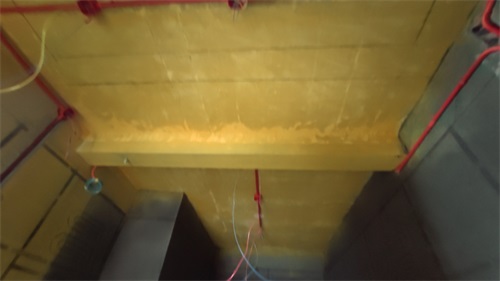

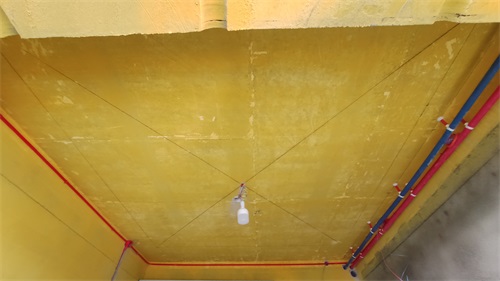

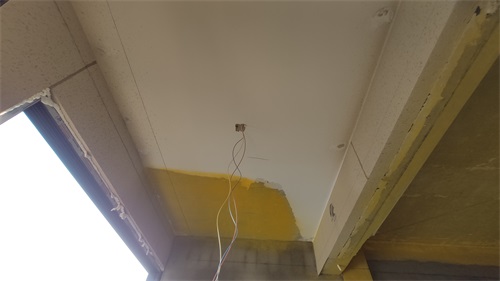

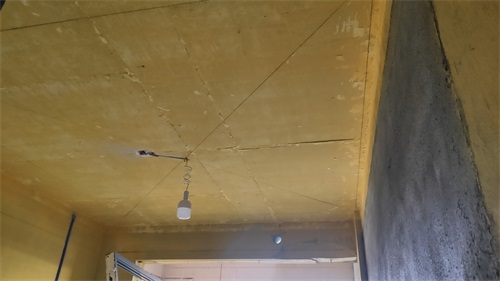

顶部线路用黄蜡管保护到位

发表于 2020-12-16 16:54:59

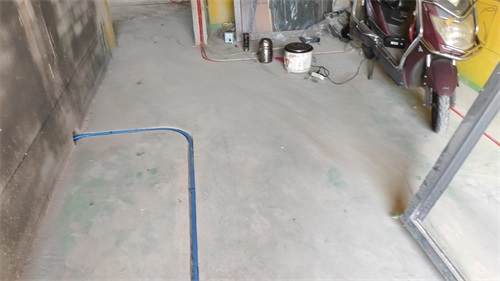

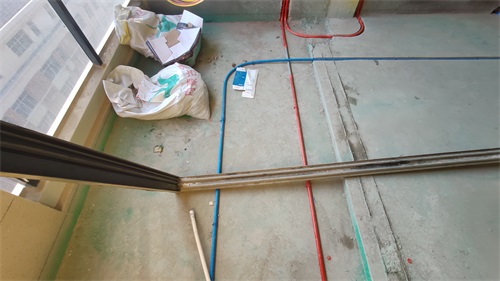

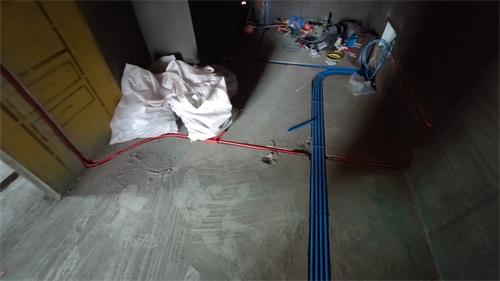

强弱电布管相距30cm以上

发表于 2020-12-16 16:56:05

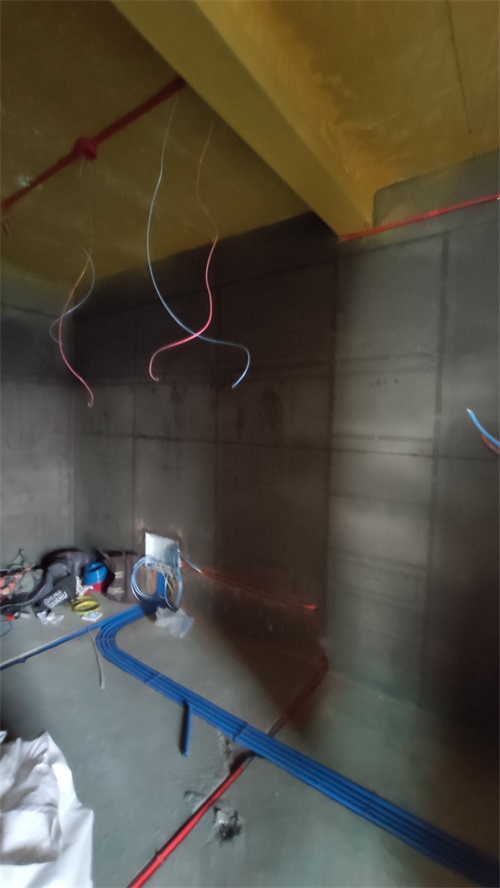

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰

发表于 2020-12-16 16:57:44

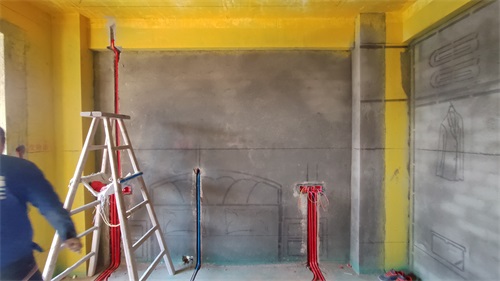

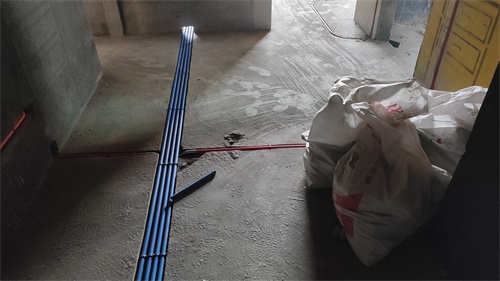

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

发表于 2020-12-16 17:00:07

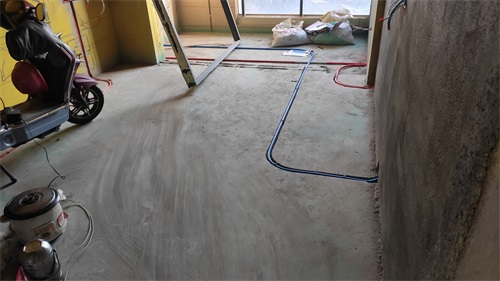

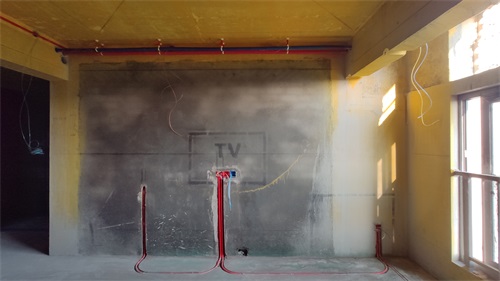

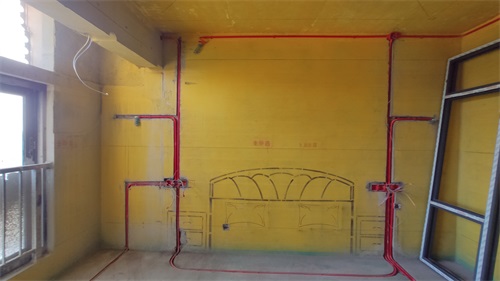

线路布置横平竖直符合施工规范

发表于 2020-12-16 17:01:41

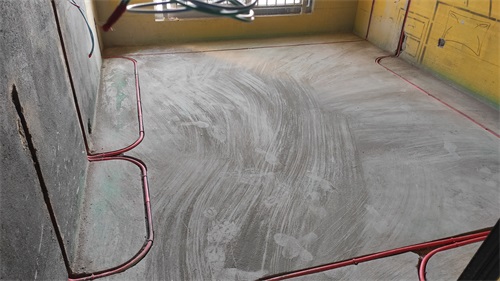

墙角禁止走管，距墙30cm以上

发表于 2020-12-16 17:06:59

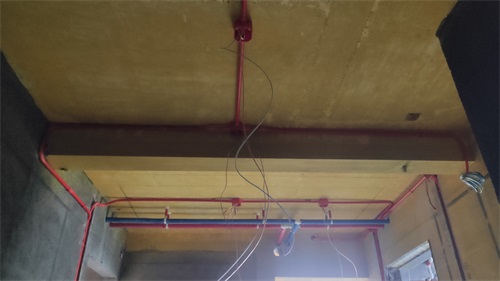

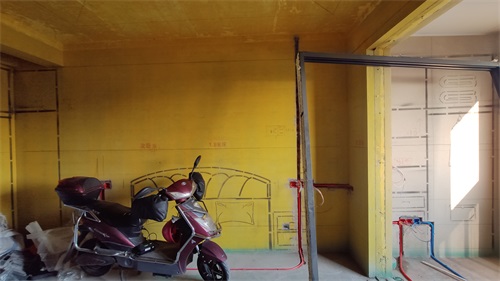

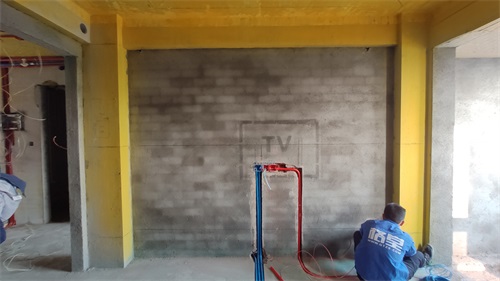

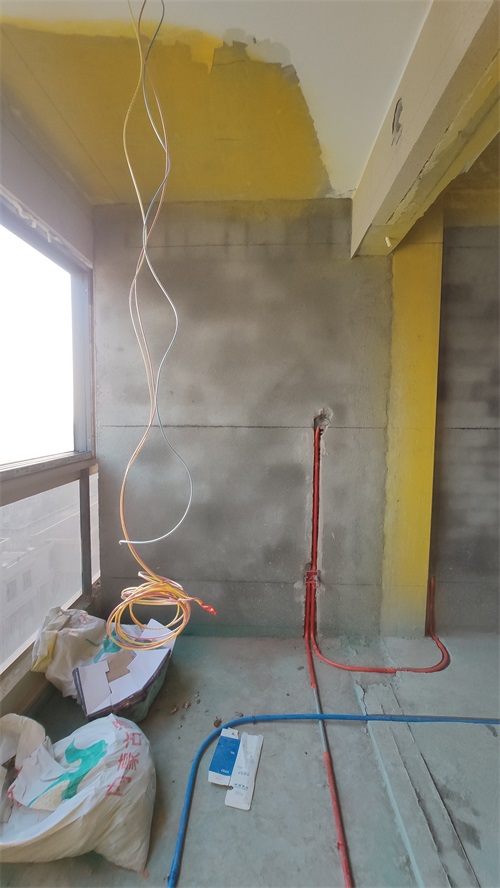

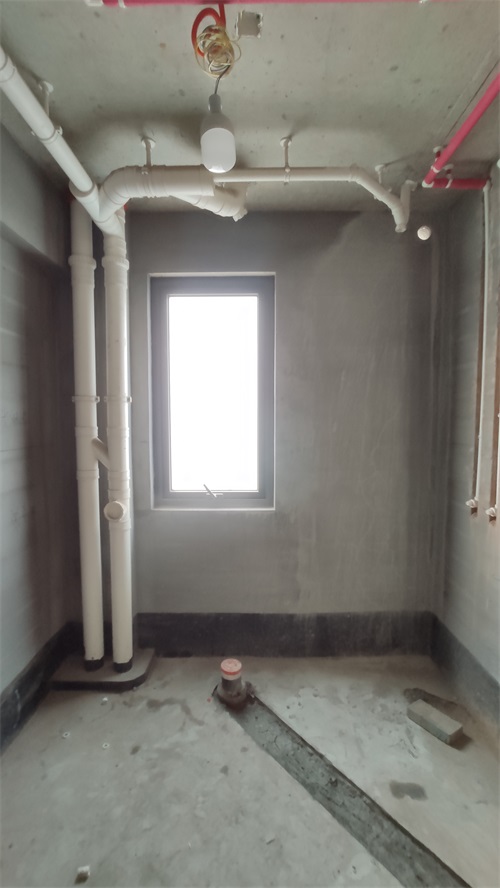

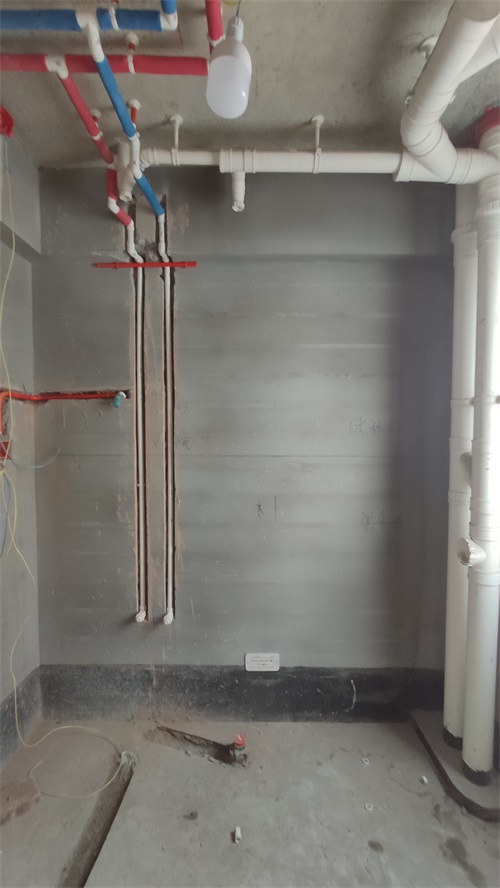

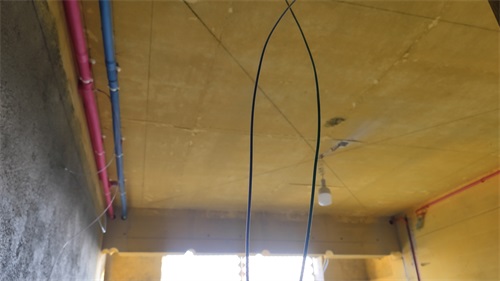

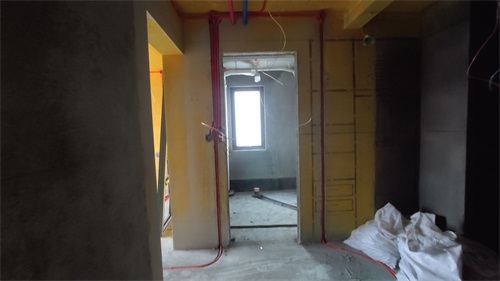

走墙水管采用下垂式安装，红色水管代表热水，蓝色冷水

发表于 2020-12-16 17:15:08

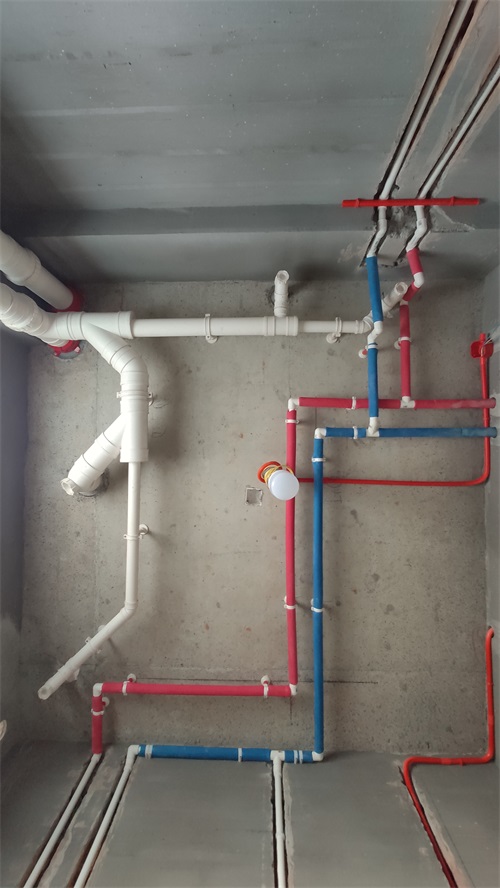

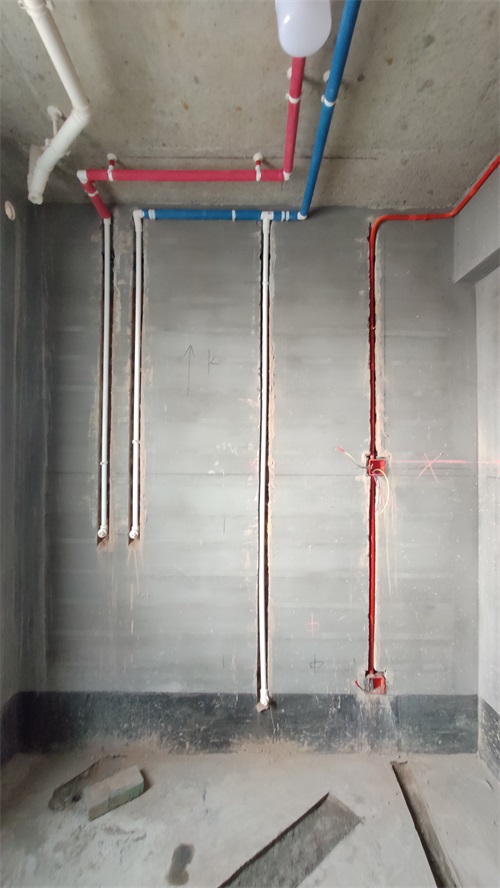

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2020-12-16 17:15:51

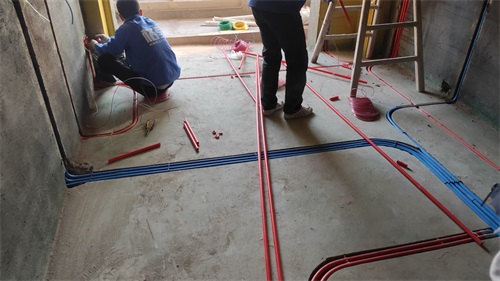

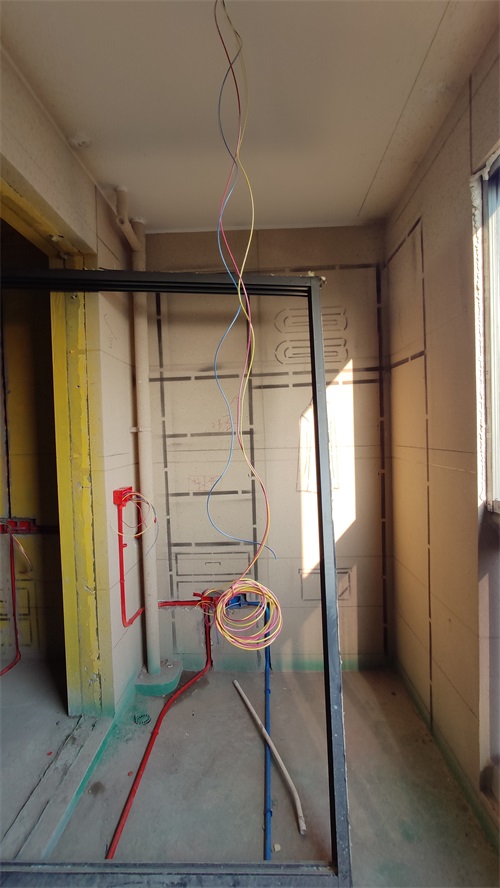

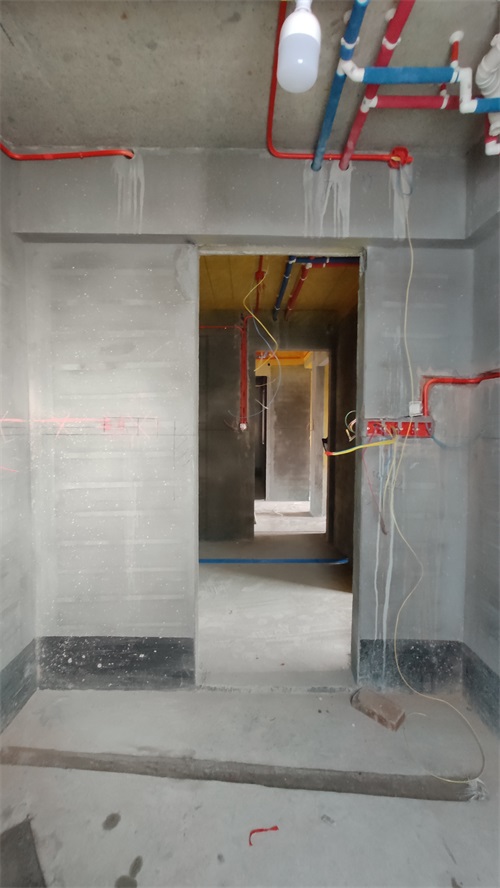

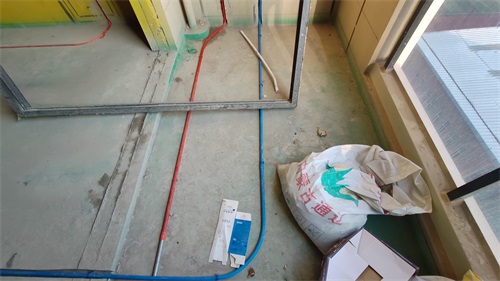

红色线管代表强电，蓝色线管代表弱电，强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰
