银湖山庄3-1-40#81㎡北欧 —北欧宜家

发表于 2020-10-24 16:54:49

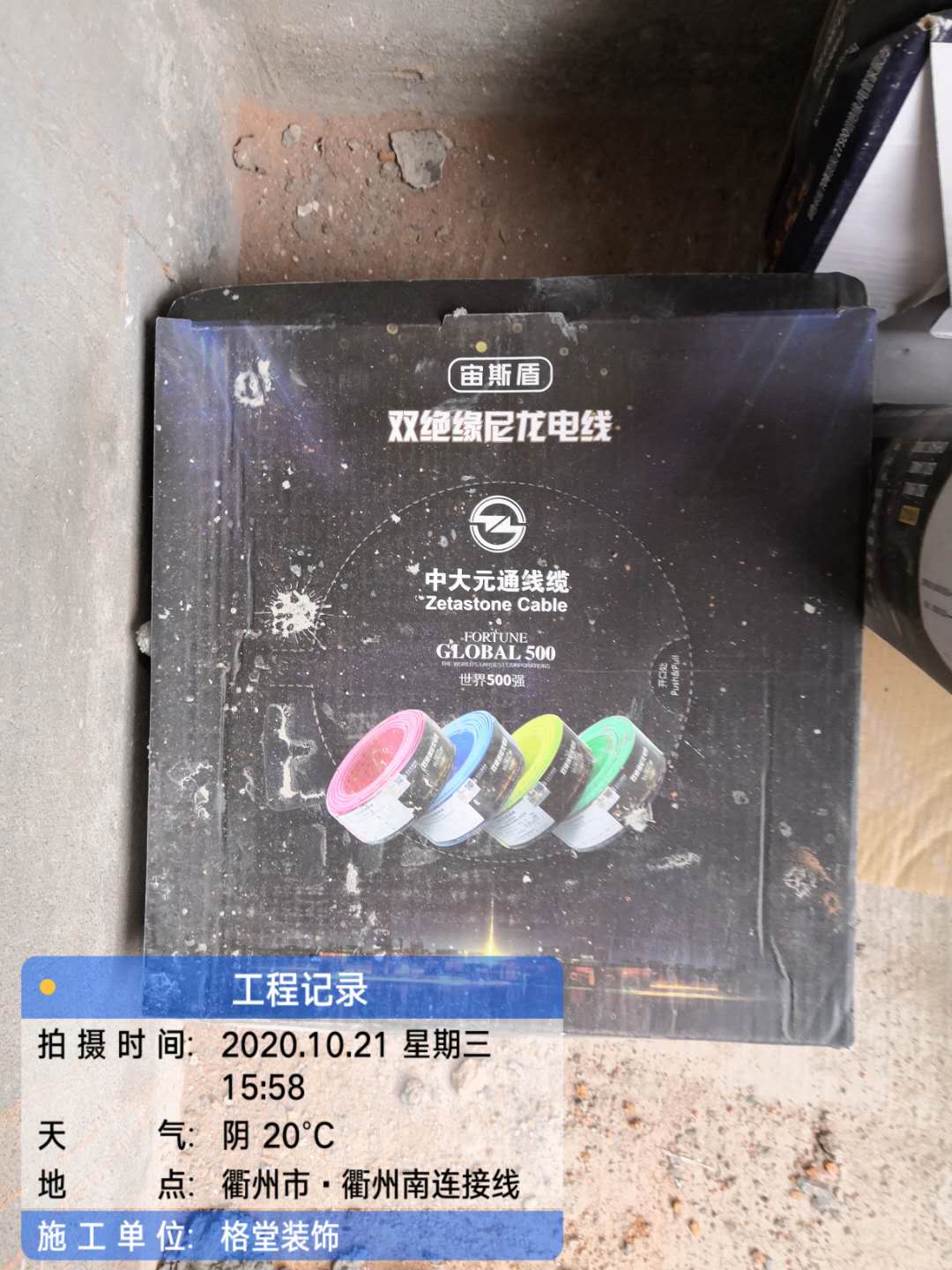

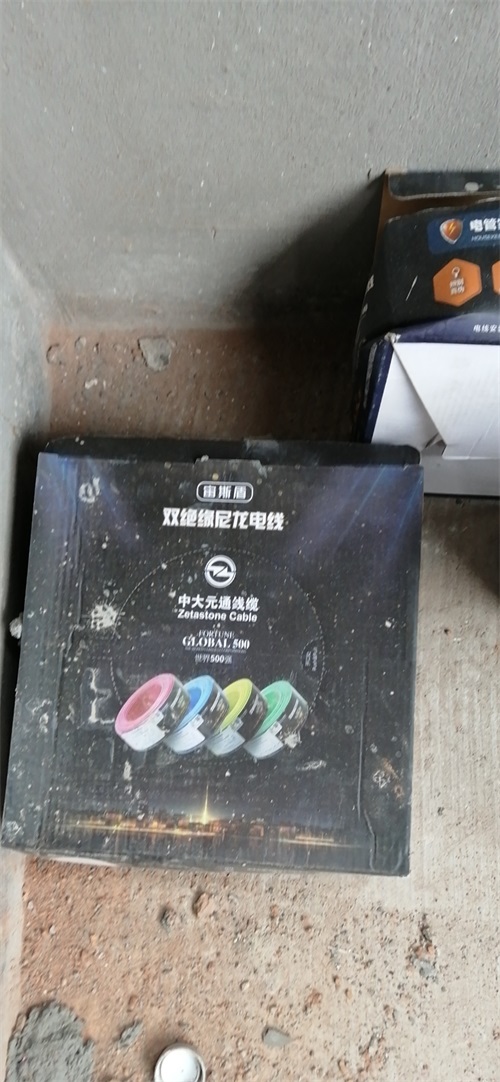

中大元通宙斯盾双绝缘尼龙电线：采用无氧铜心导体，内层采用低密度聚乙烯绝缘层，中间采用低烟无卤绝缘层，为了保护电线不破损，外层增加透明尼龙套，他能保护绝缘层，隔绝空气等，减慢老化，增加工作寿命绝缘电阻达到bv电线的27500倍。

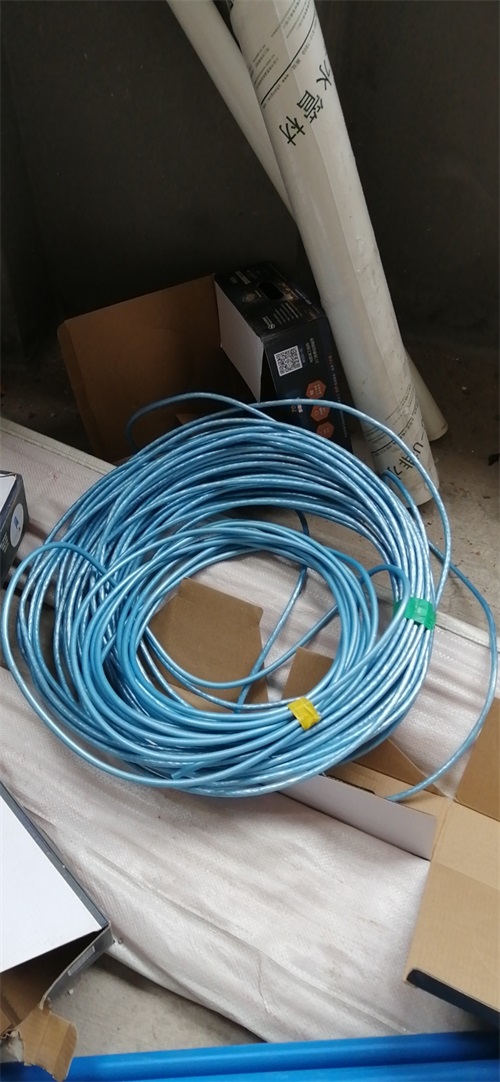

元通电视网络线

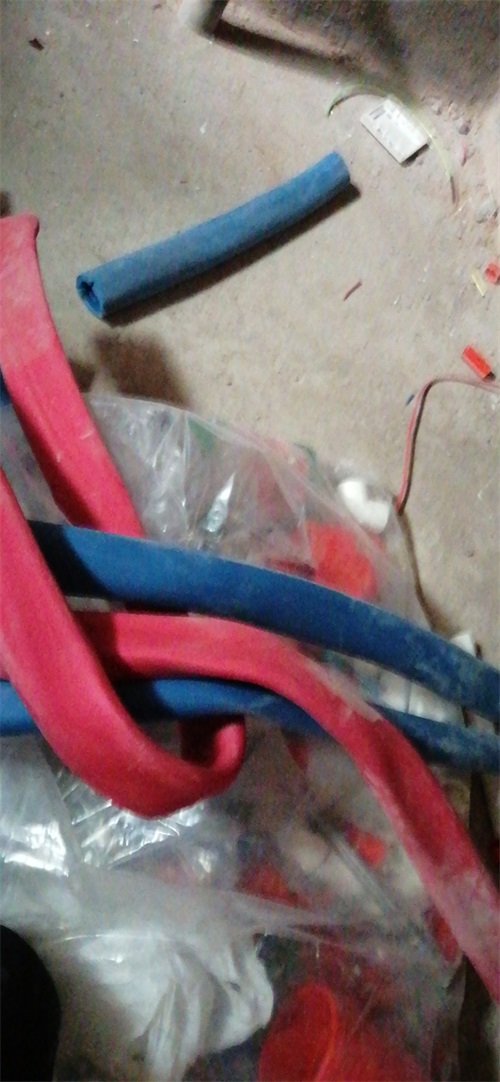

保温棉

发表于 2020-10-24 16:56:04

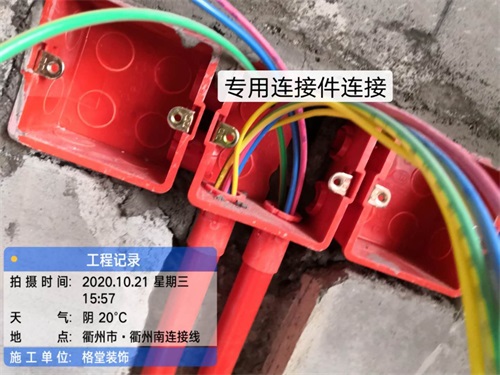

盒与盒之间已套2个快速连接件连接，线管线盒连接加杯梳，使连接更加牢固并起防止穿线时破坏电线绝缘层作用

发表于 2020-10-24 16:57:31

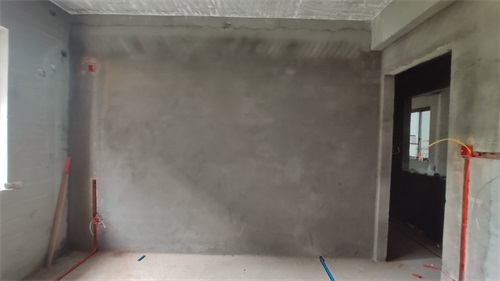

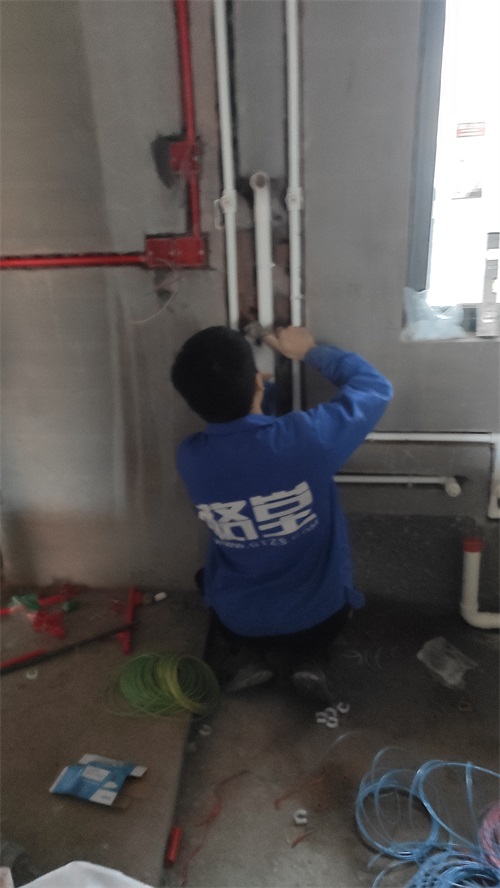

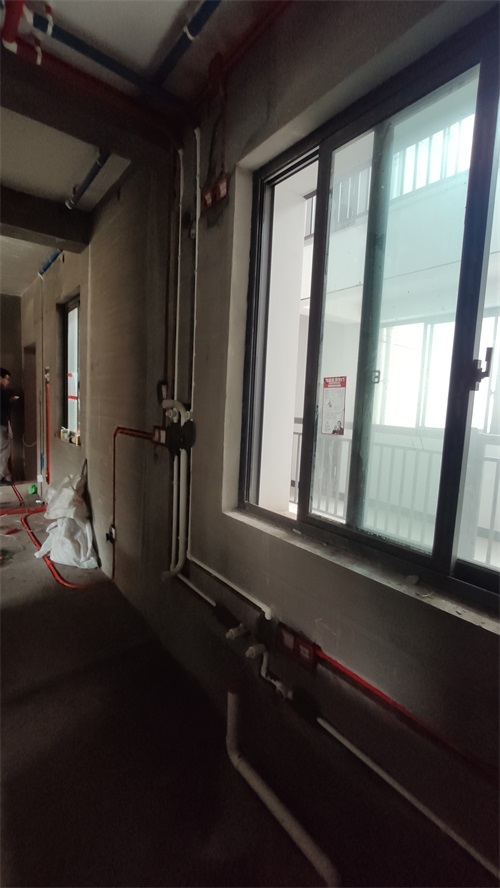

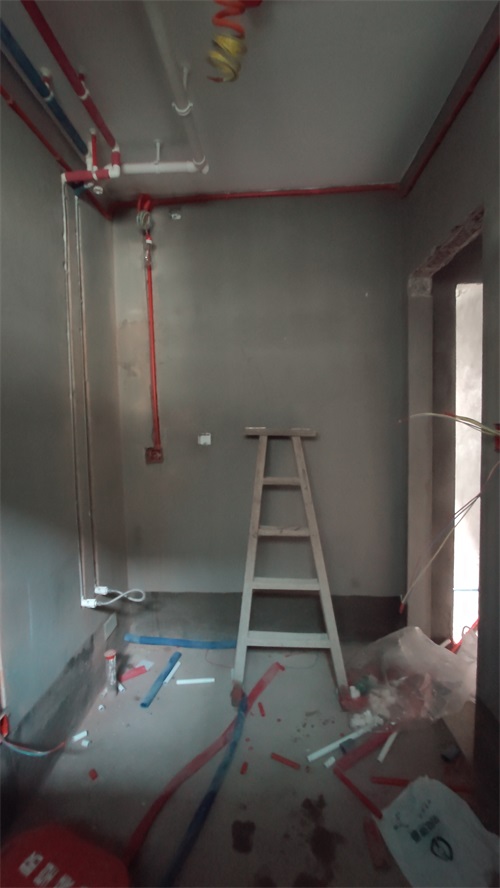

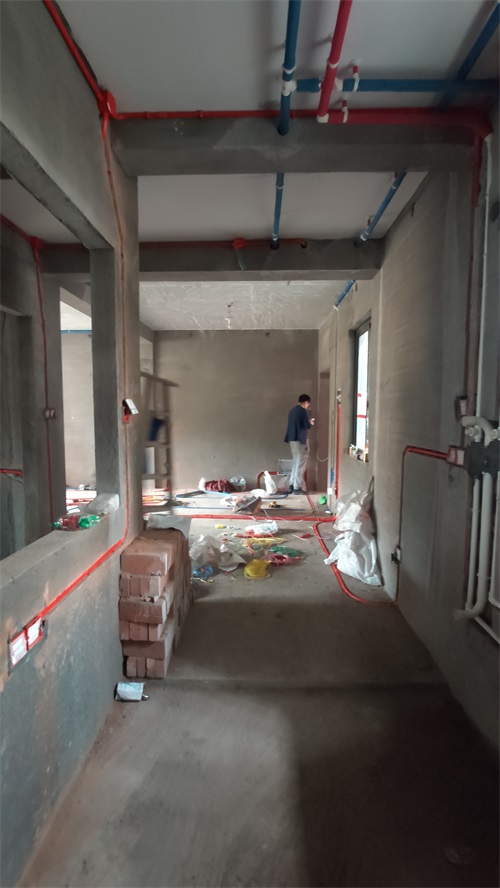

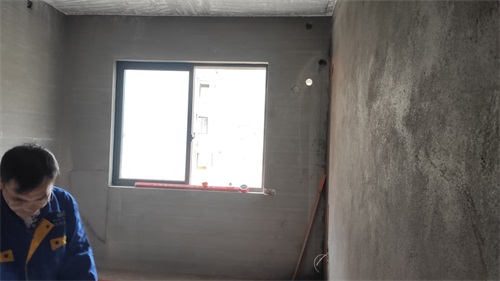

水电师傅正在施工

发表于 2020-10-24 16:57:55

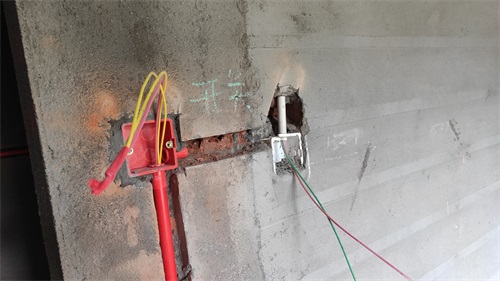

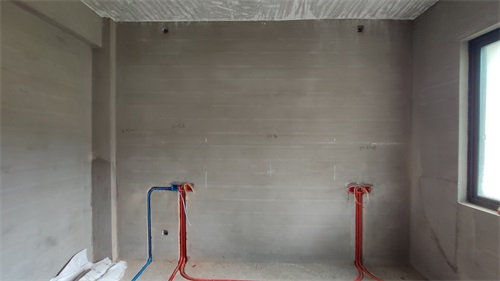

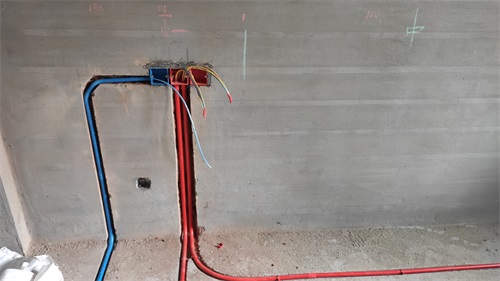

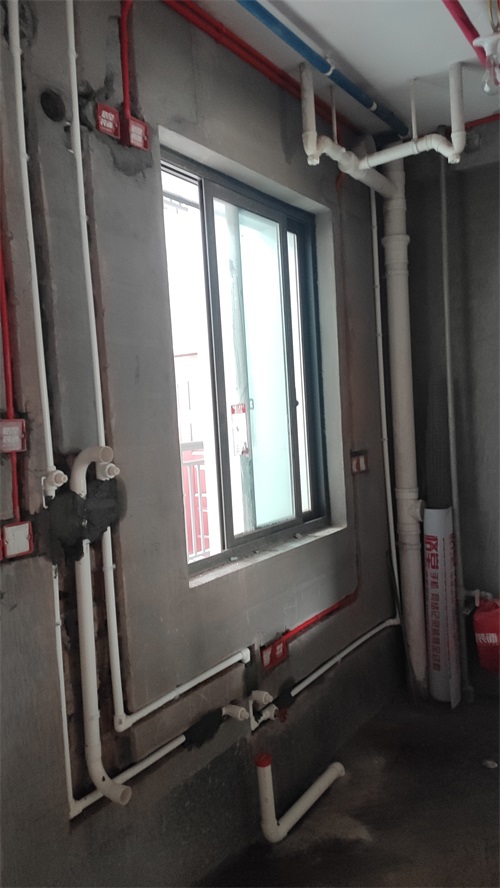

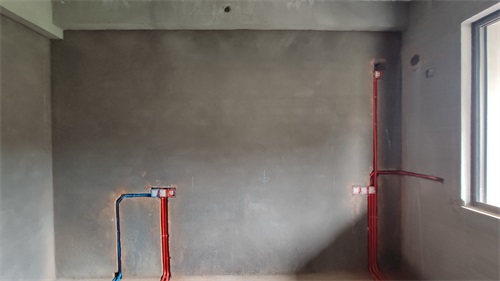

暗盒预埋

发表于 2020-10-24 16:58:29

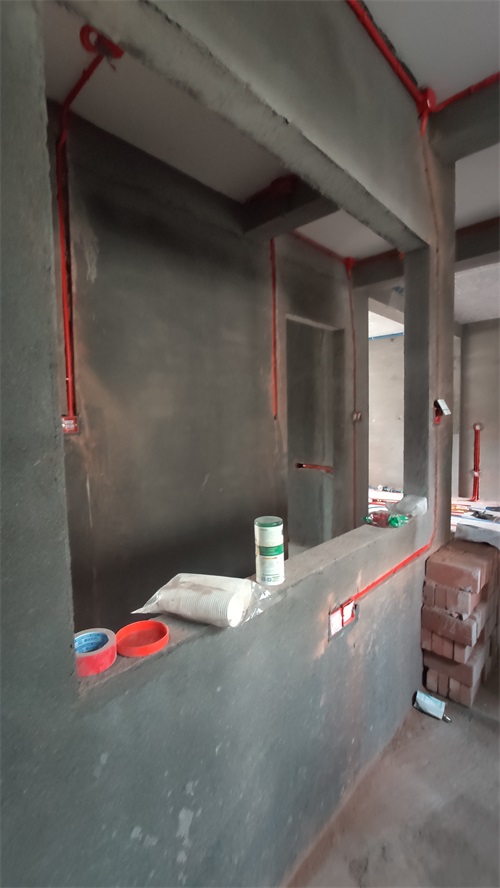

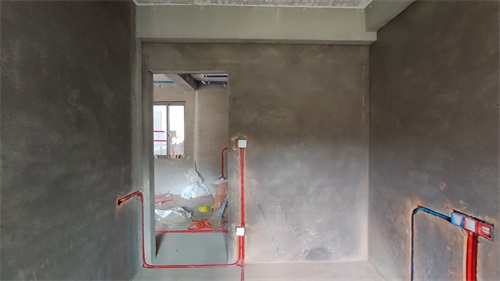

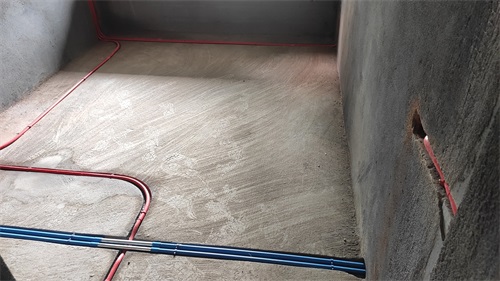

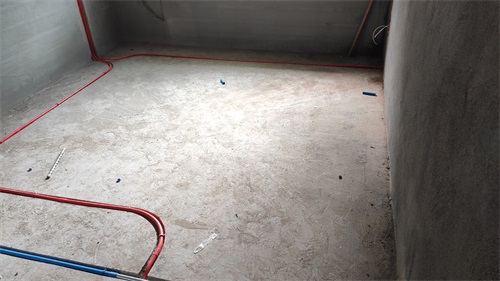

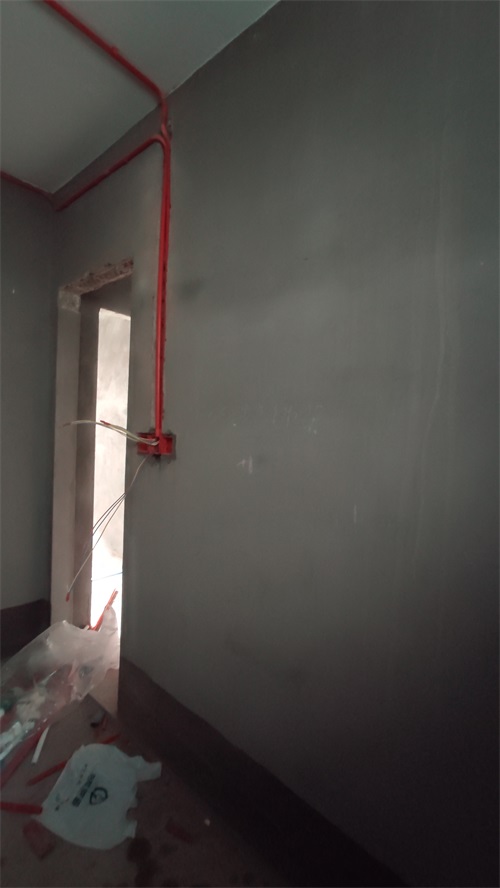

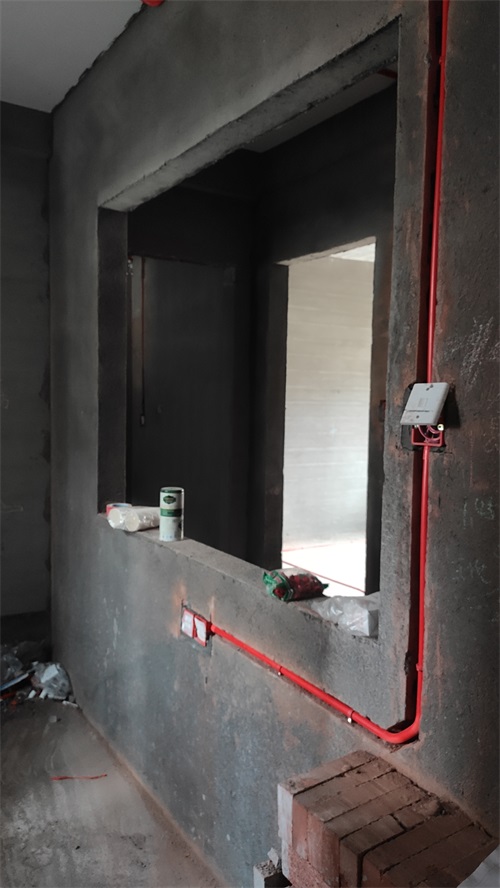

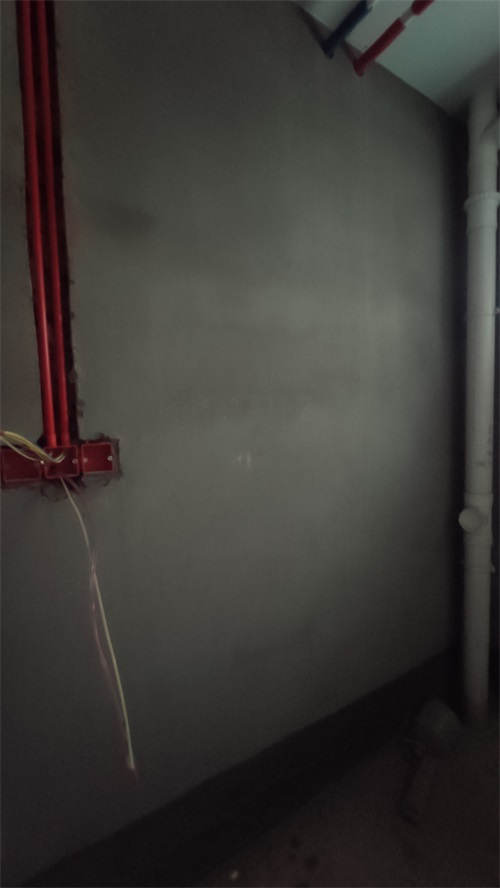

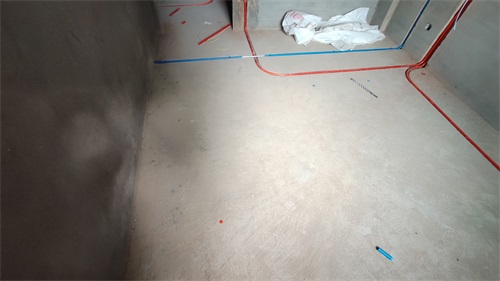

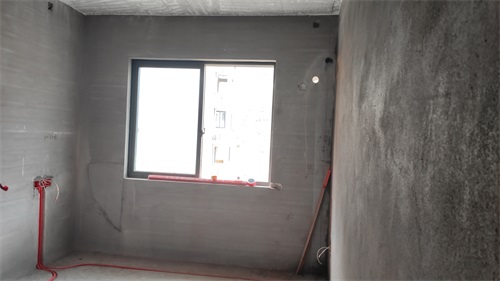

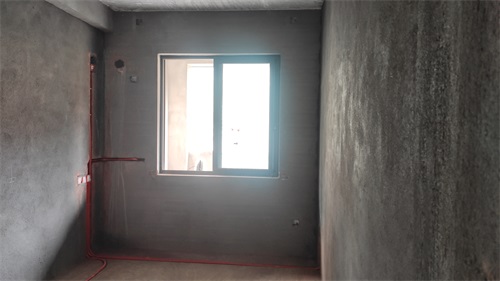

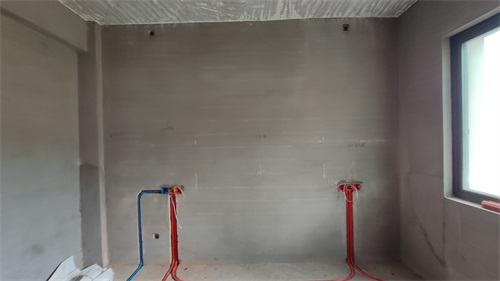

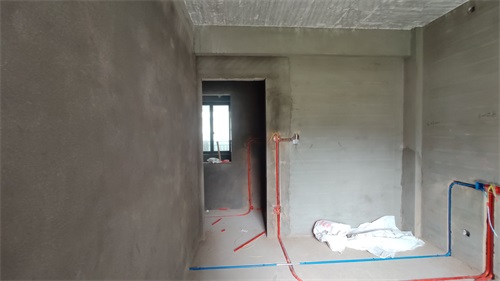

红色线管代表强电蓝色线管代表弱电

发表于 2020-10-24 16:59:19

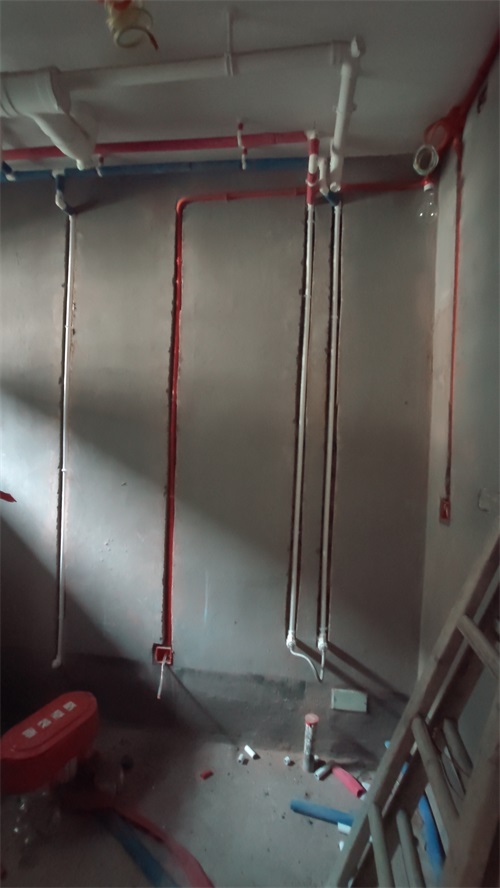

红色保温棉代表热水，蓝色保温棉代表冷水，水管弯头外漏不需要包保温棉。

发表于 2020-10-24 17:00:20

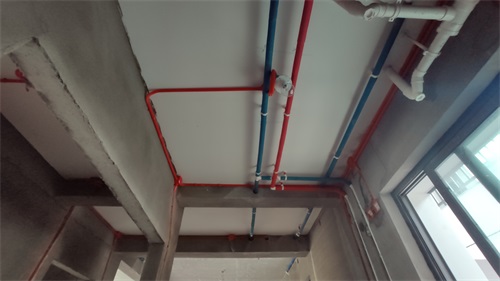

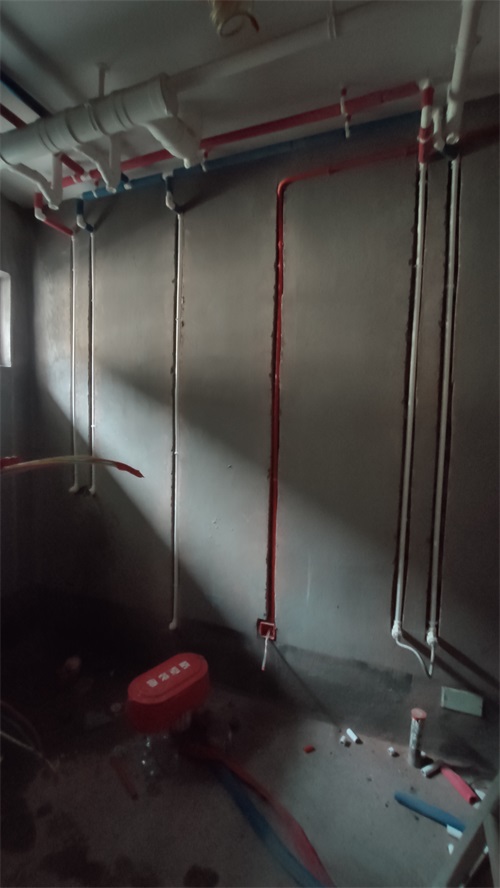

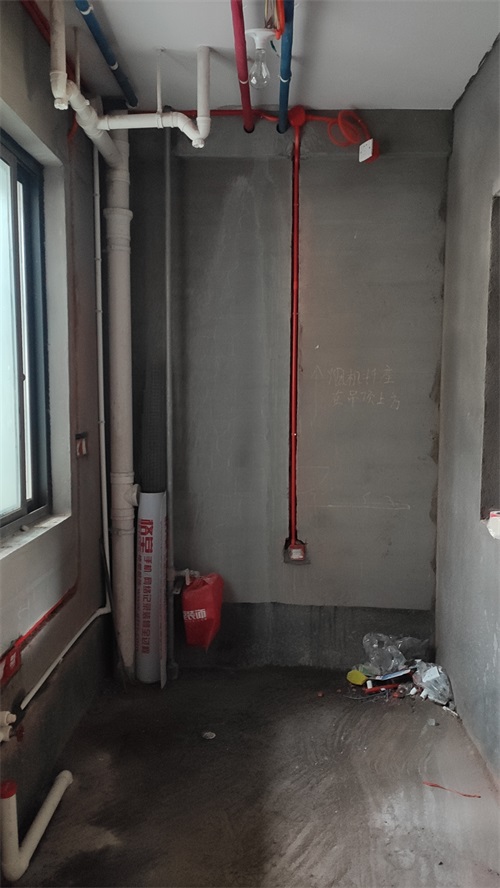

水管吊卡间距应小于80cm

发表于 2020-10-24 17:01:20

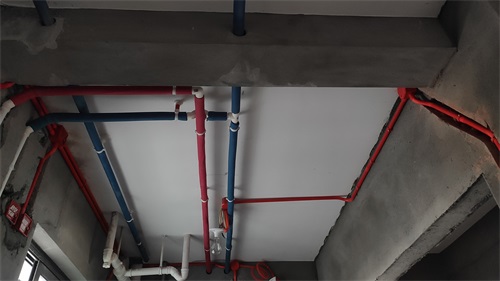

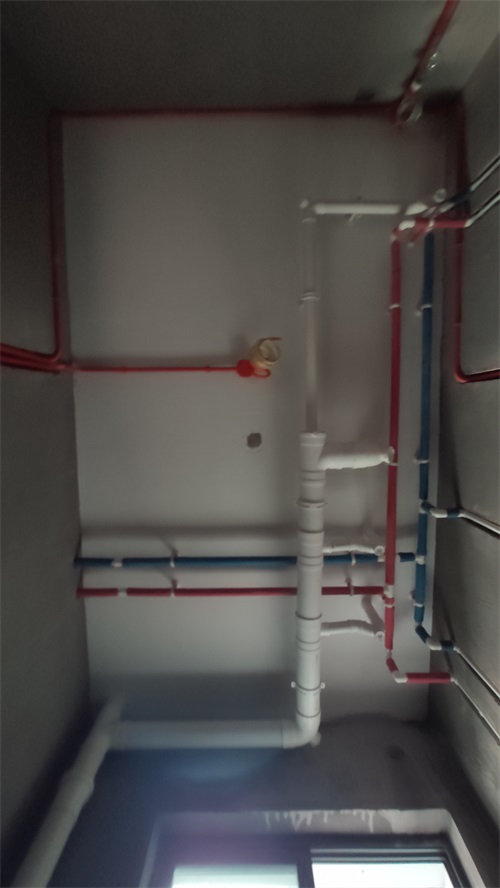

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

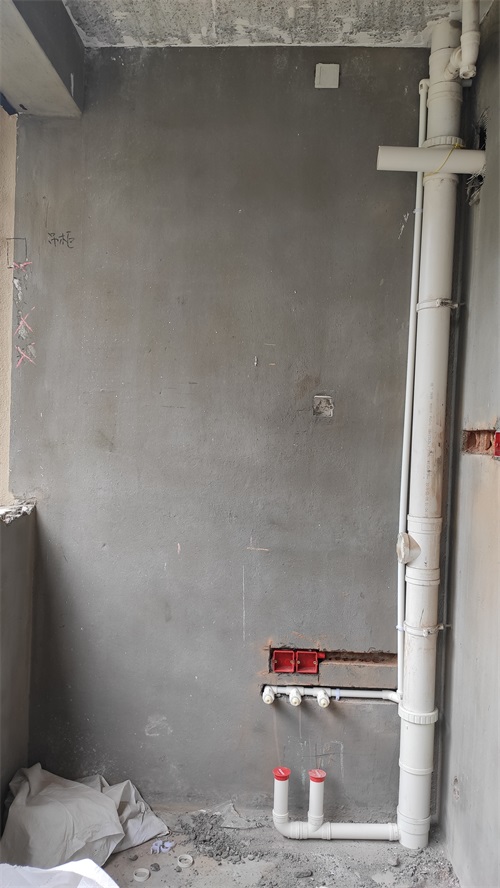

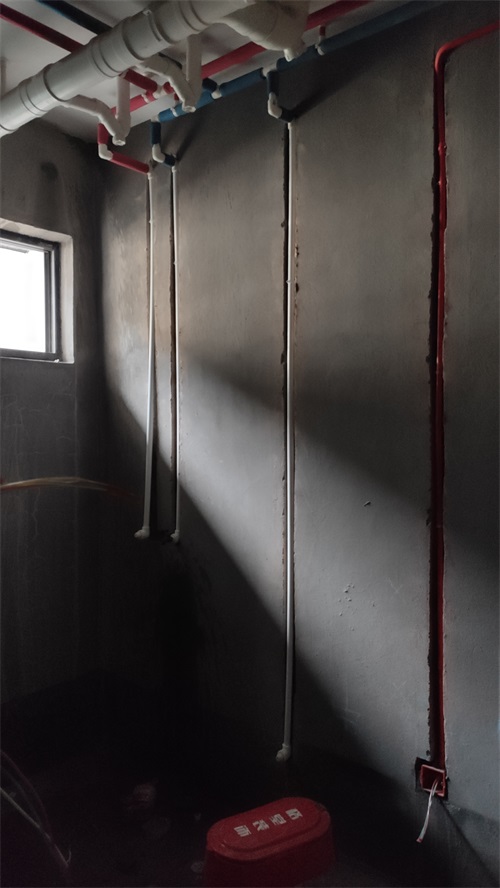

走墙水管采用下垂式安装贴瓷砖部位不需要包保温棉

发表于 2020-10-24 17:03:02

保温棉：能够很好的解决冷凝水的问题，保护水管

发表于 2020-10-24 17:03:52

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰
