郁金香2-3-30#127㎡现代—不做重复的设计

发表于 2020-11-27 14:02:56

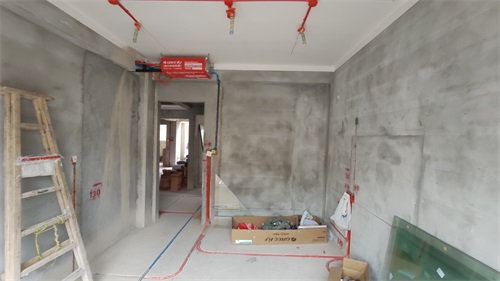

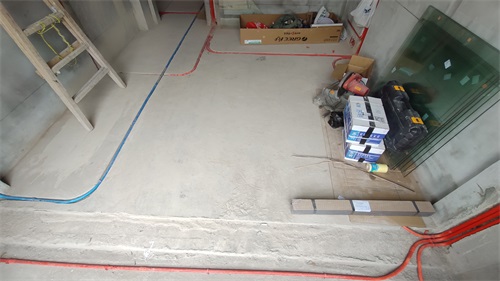

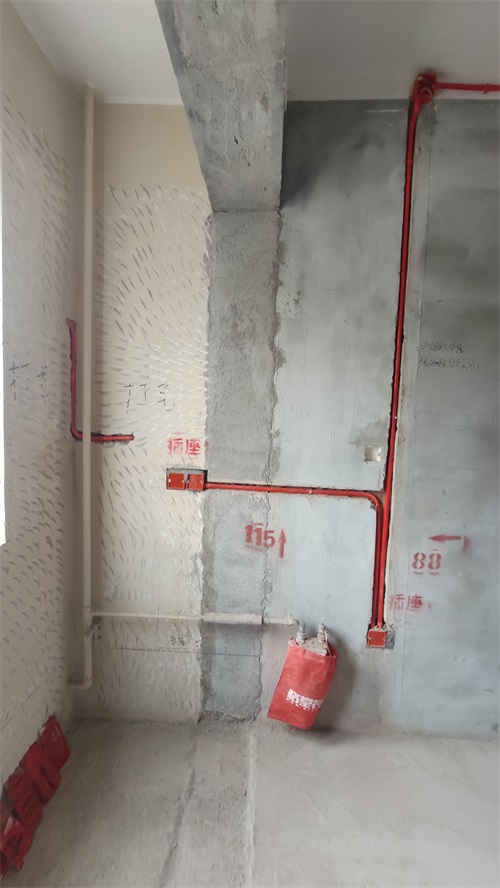

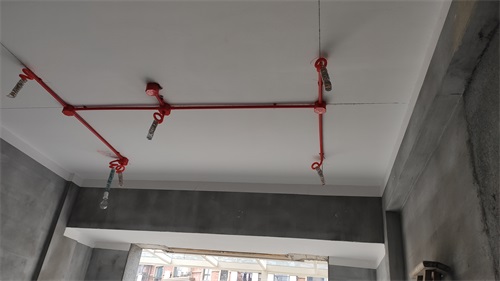

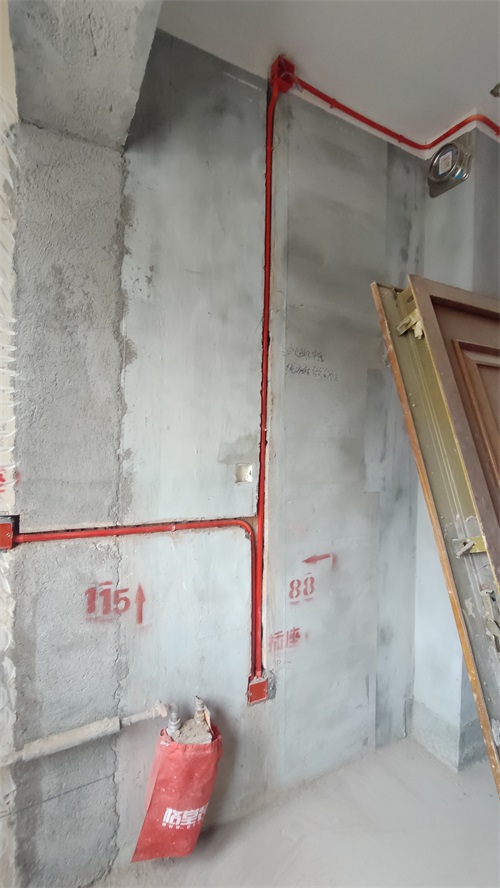

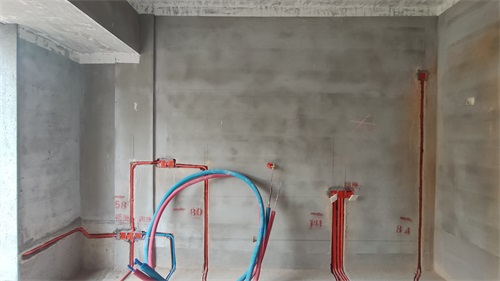

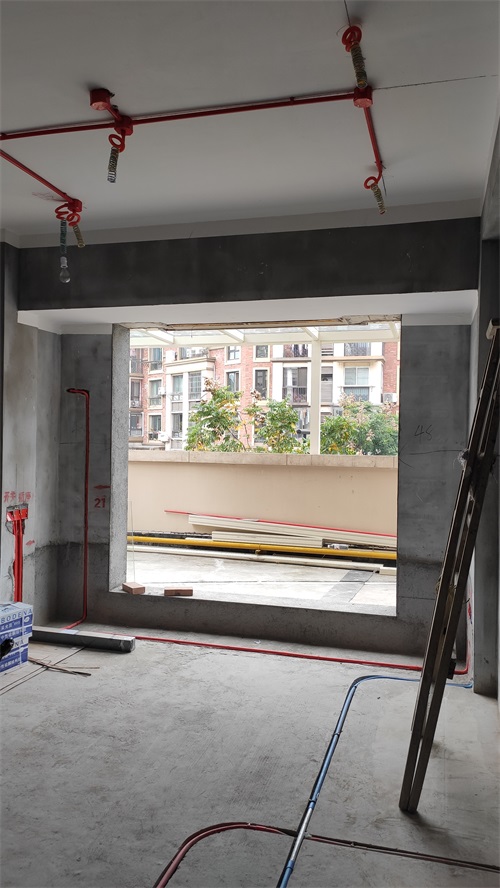

红色线管线盒代表强电蓝色线管线盒代表弱电

发表于 2020-11-27 14:04:35

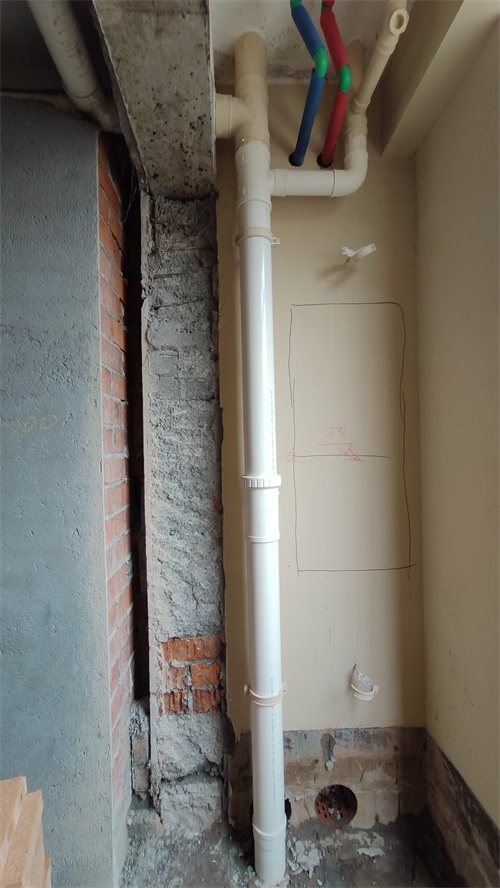

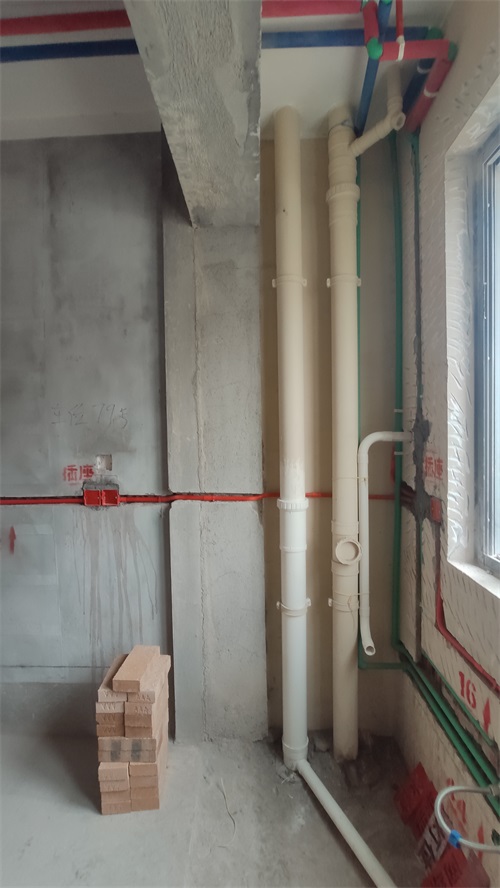

水管弯头外露，不需要包保温棉

发表于 2020-11-27 14:06:42

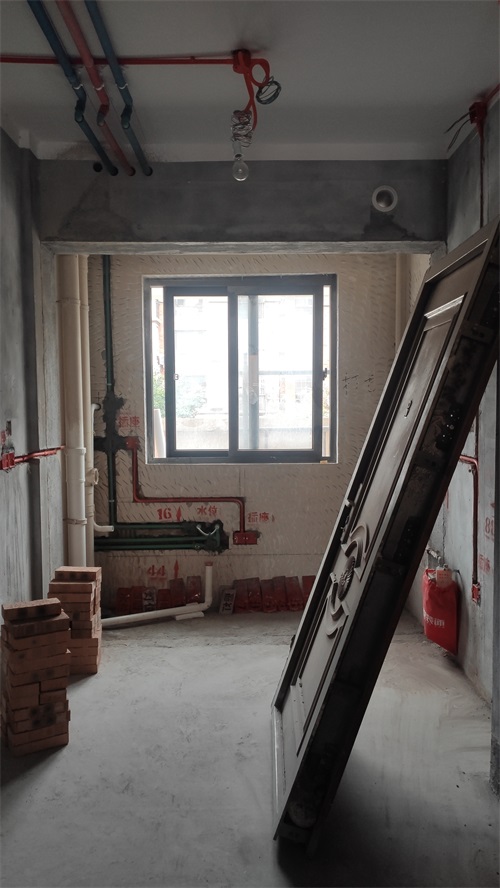

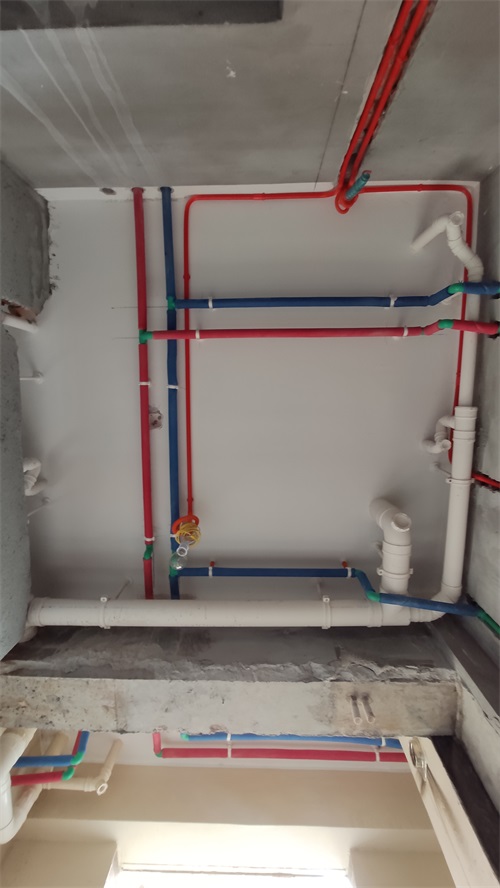

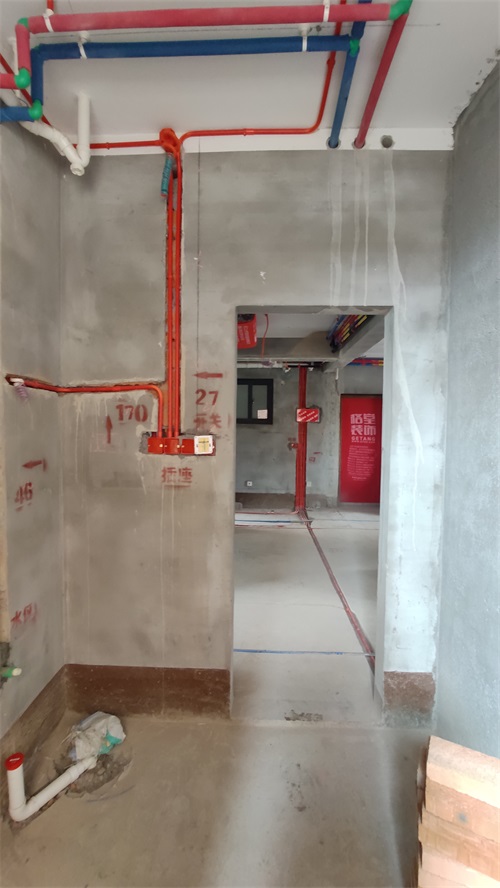

水管已包保温棉，红色为热水管，蓝色为冷水管。水管吊卡间距小于80cm，转角15CM处增加吊卡增加水管稳定性

发表于 2020-11-27 14:07:48

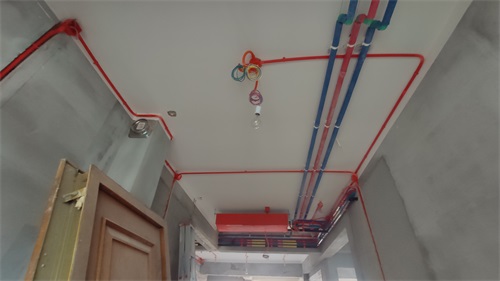

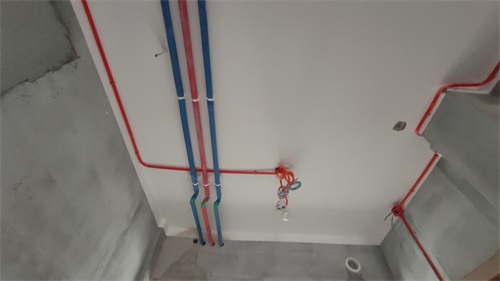

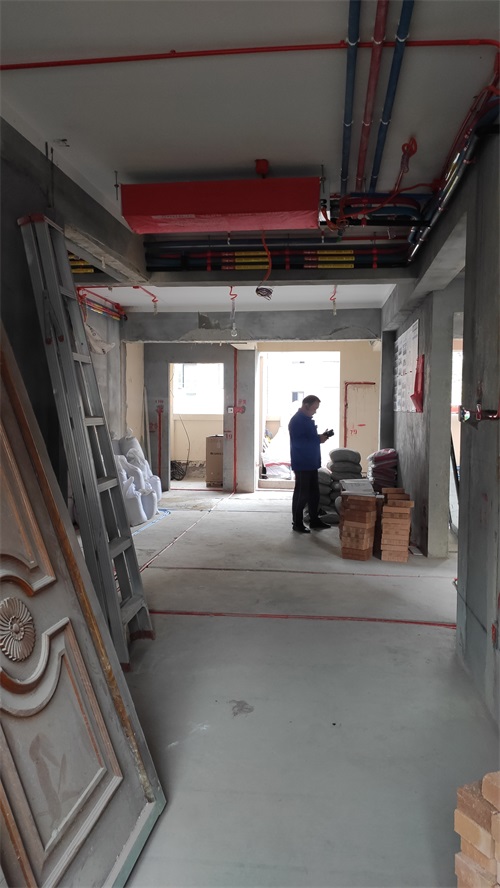

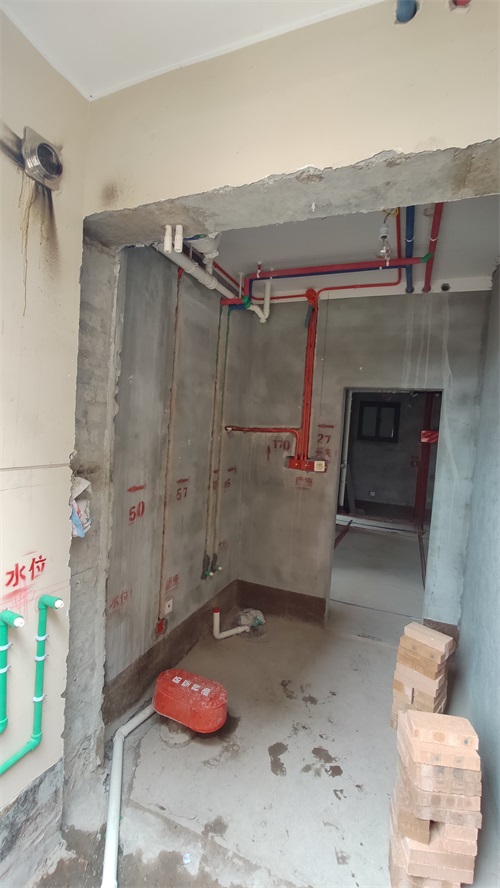

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范

发表于 2020-11-27 14:08:20

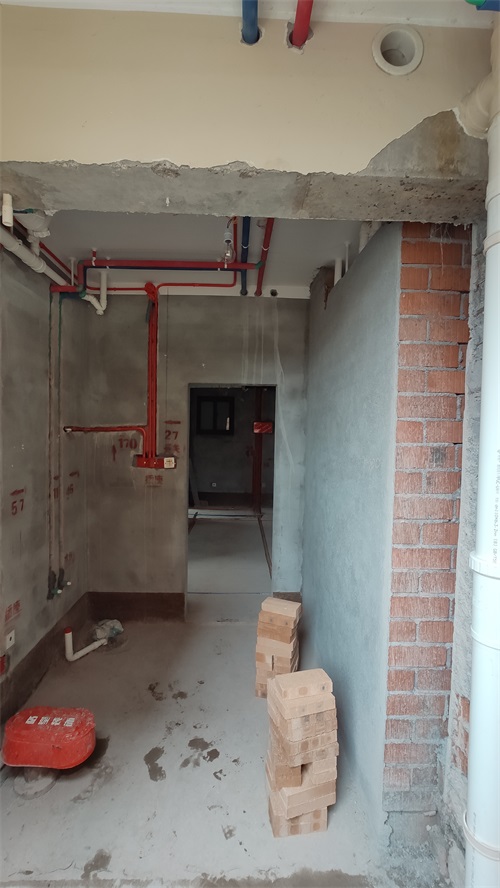

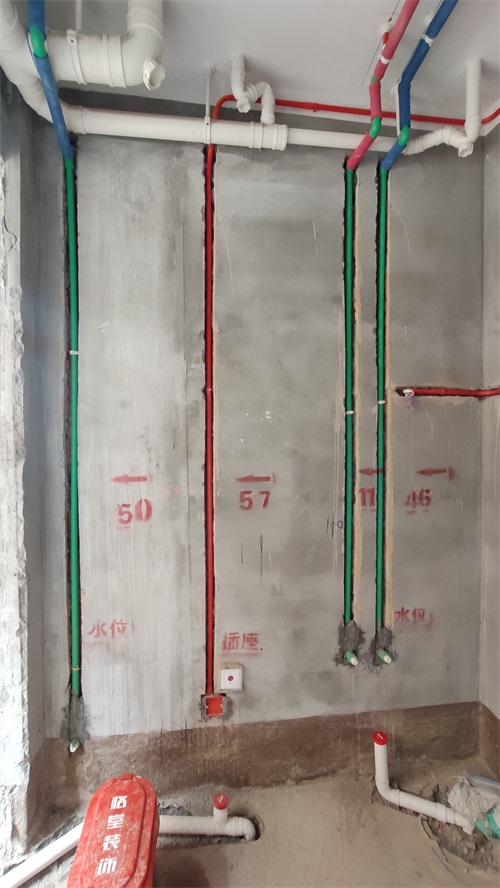

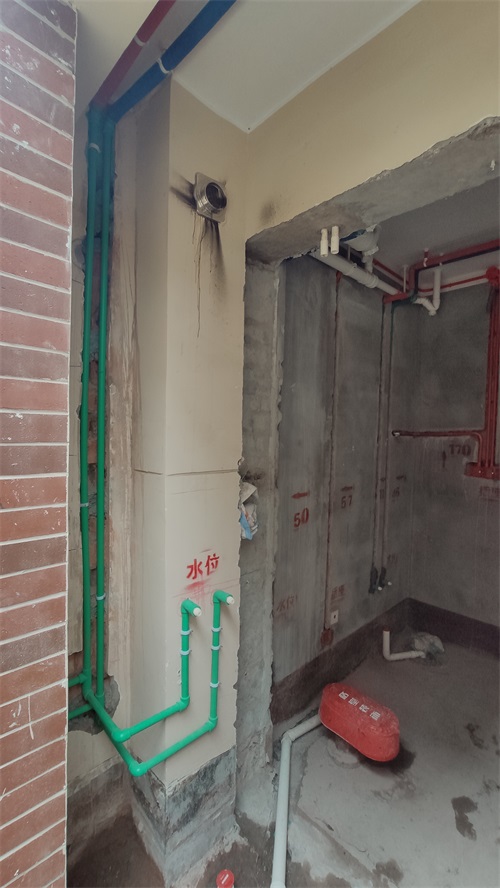

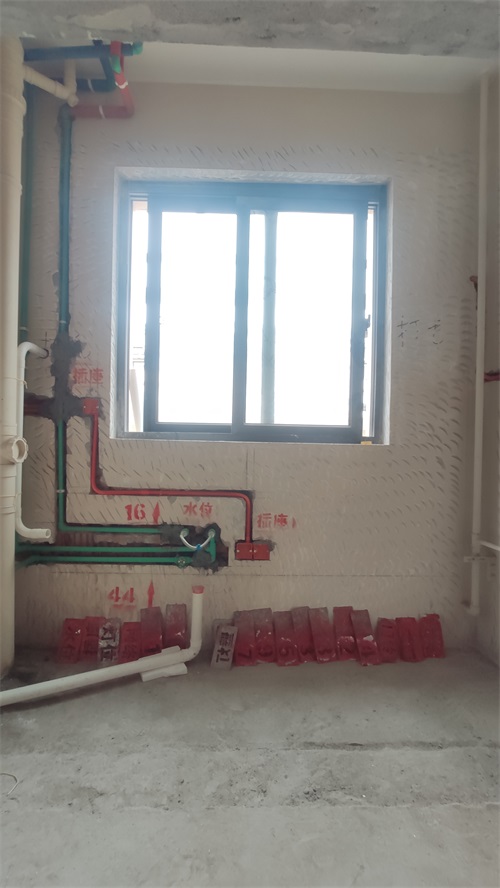

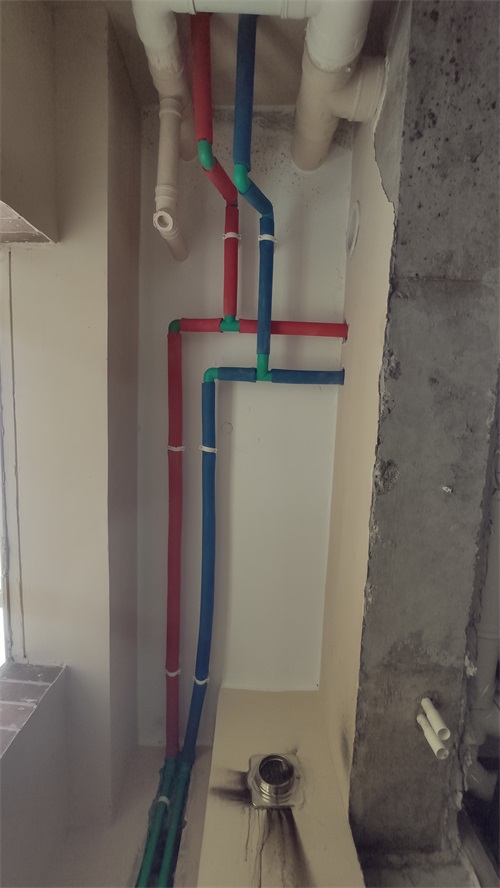

红色保温棉代表热水，蓝色保温棉代表冷水，走墙水管采用下垂式安装

发表于 2020-11-27 14:11:40

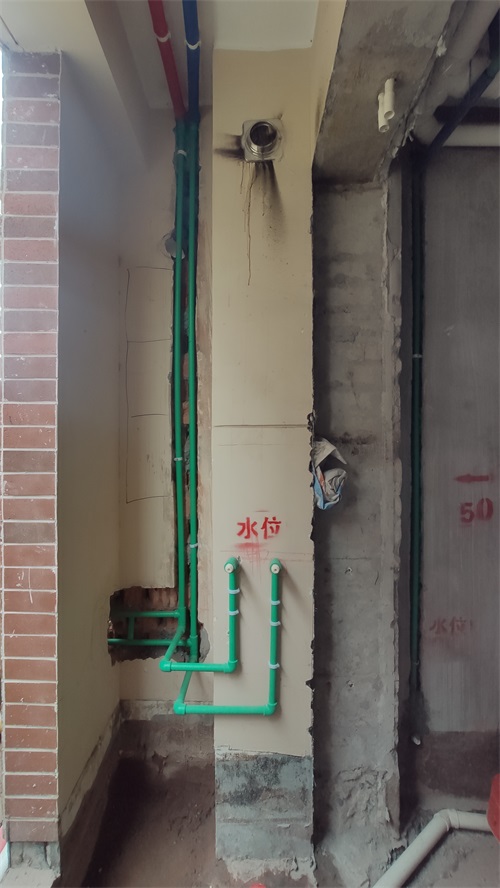

走墙水管贴瓷砖部位不需要包保温棉

发表于 2020-11-27 14:12:21

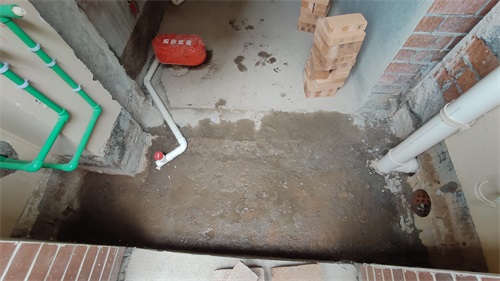

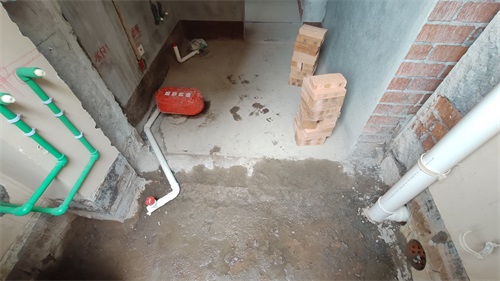

马桶下水孔中心距离毛坯墙面33cm左右，淋浴房地漏距离毛坯墙面7.5-8cm，马桶边上地漏距离毛坯墙面11 cm

发表于 2020-11-27 14:12:53

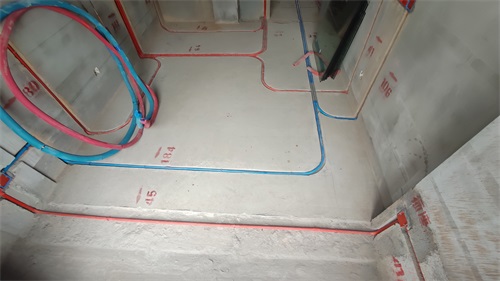

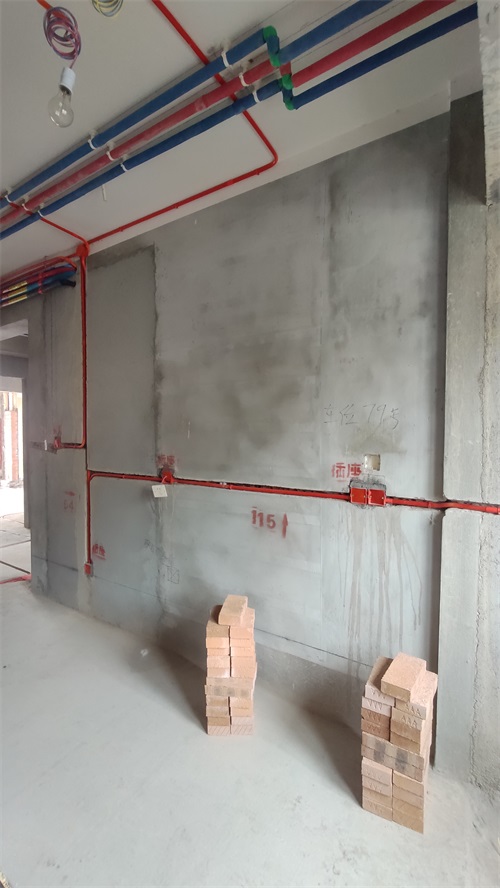

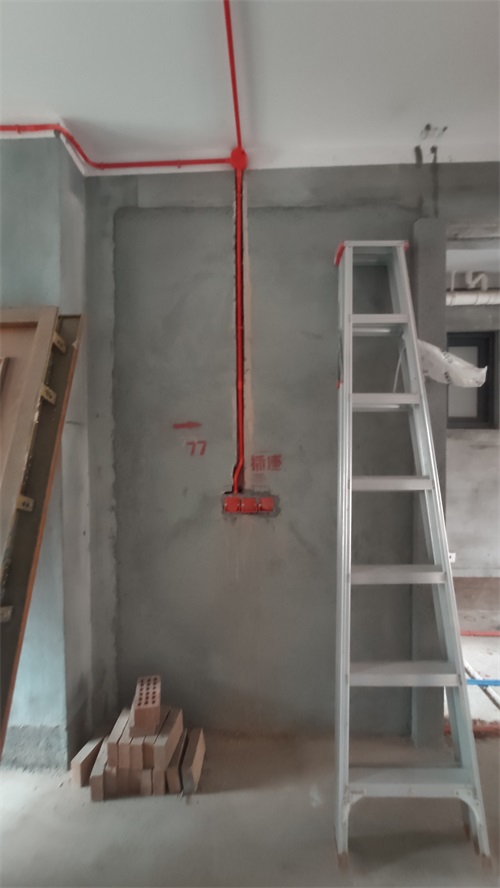

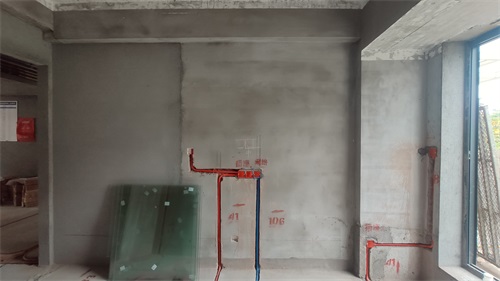

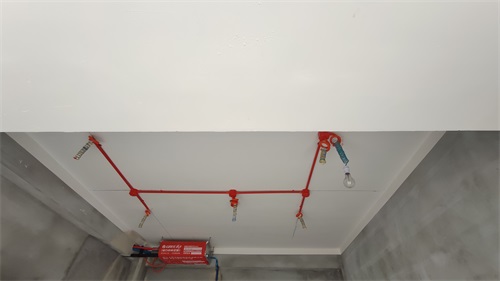

线路布置横平竖直符合施工规范

发表于 2020-11-27 14:13:24

现场和业主进行水电验收

发表于 2020-11-27 14:13:51

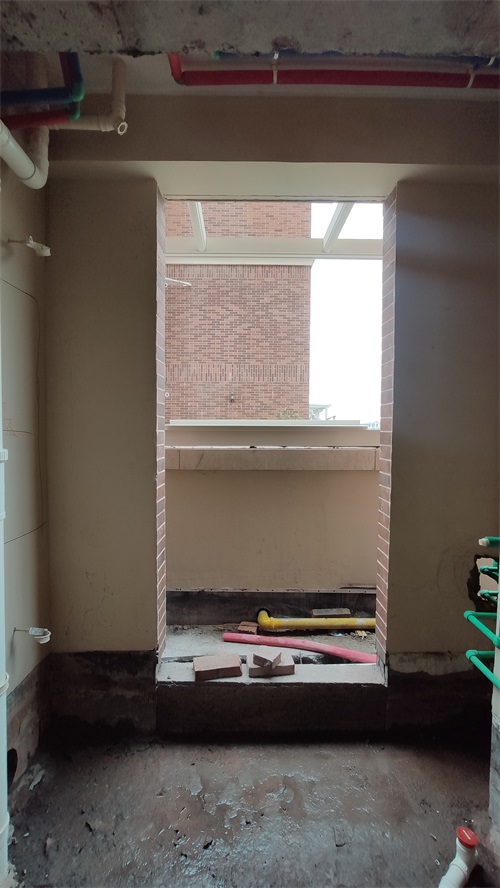

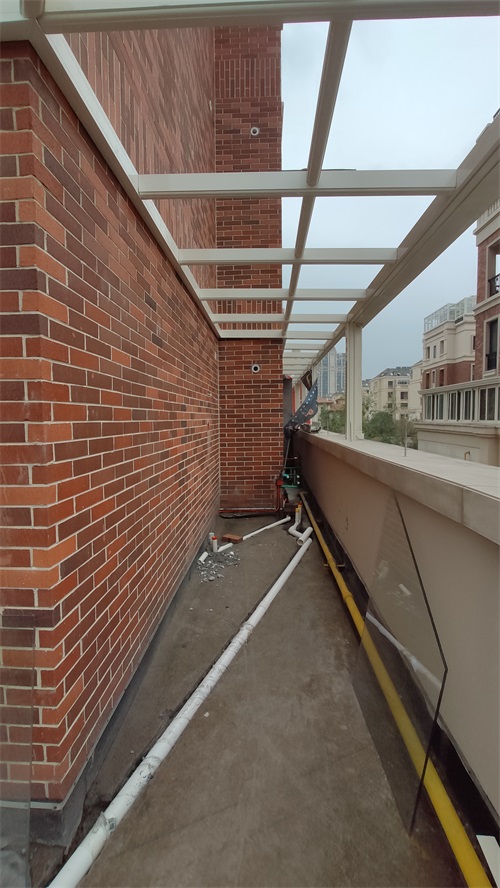

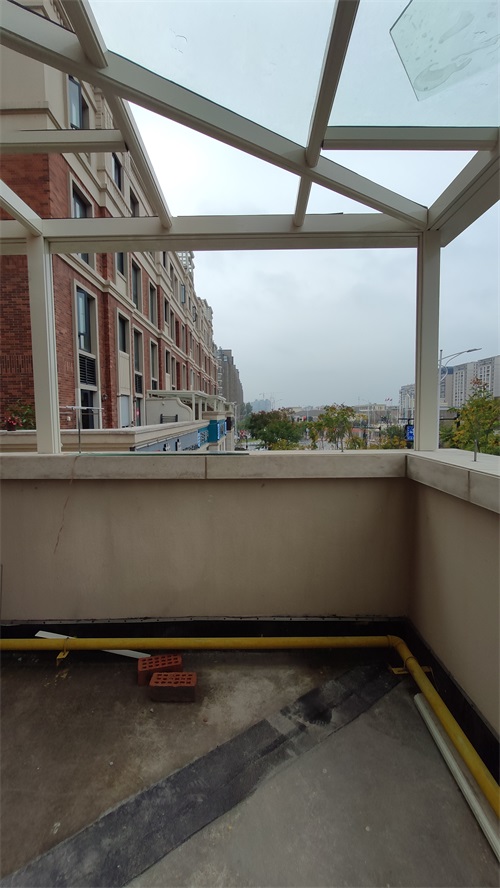

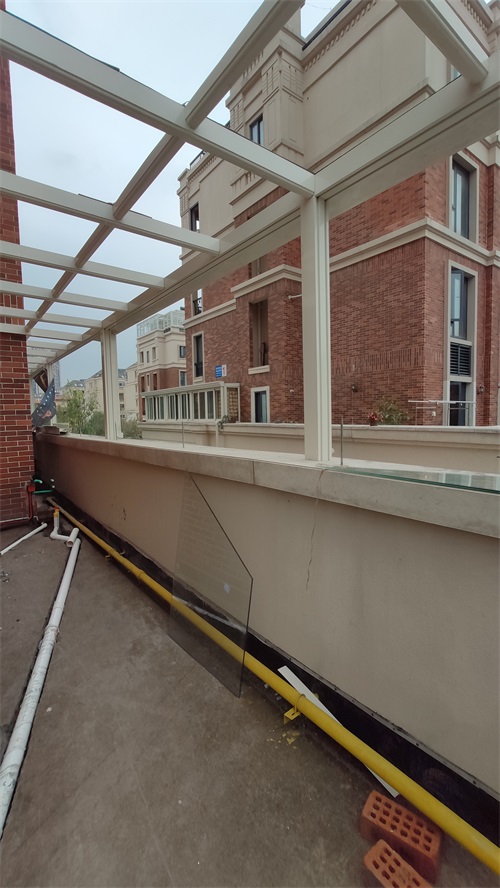

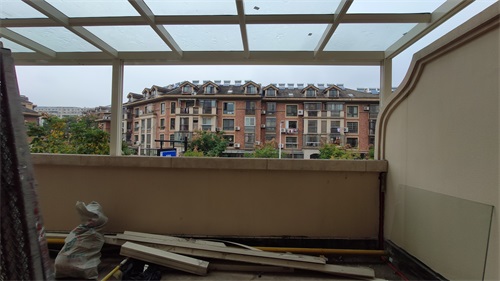

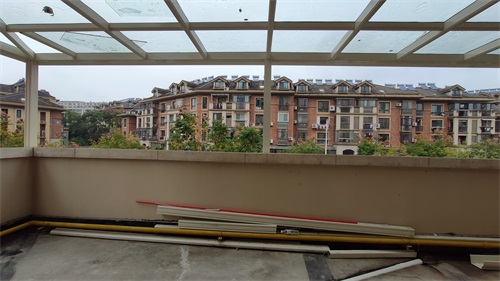

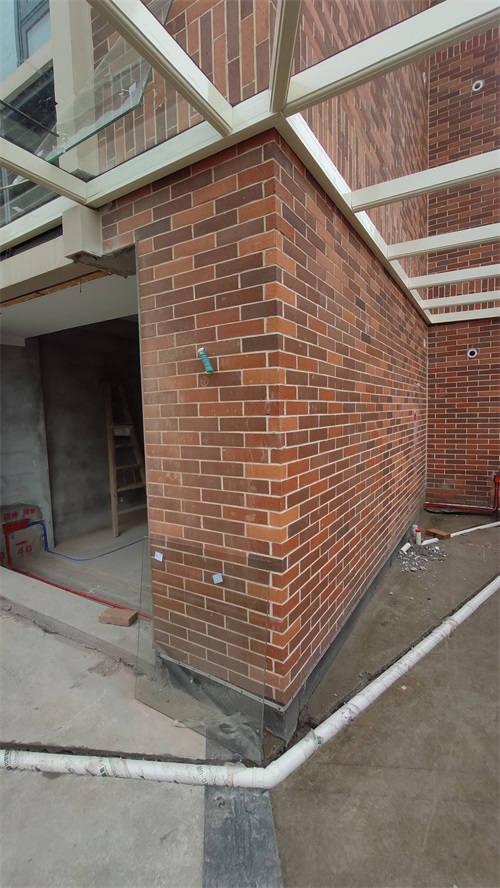

阳台水管安排
