[衢州] 郁金香2-3-30#127㎡现代—不做重复的设计

[复制链接]
 楼主| 发表于 2020-11-27 13:05:59 | 显示全部楼层

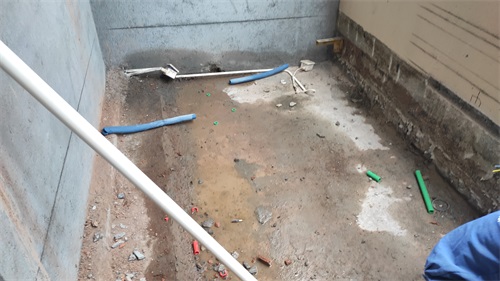

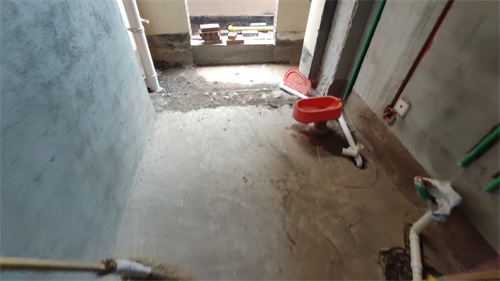

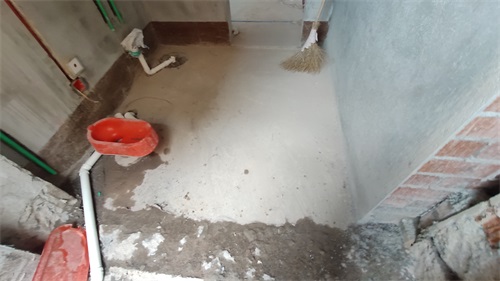

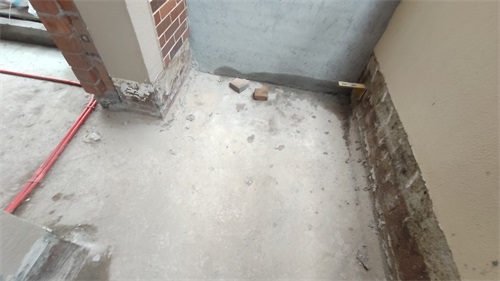

马桶下水孔中心距离毛坯墙面33cm左右











回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-27 13:06:35 | 显示全部楼层

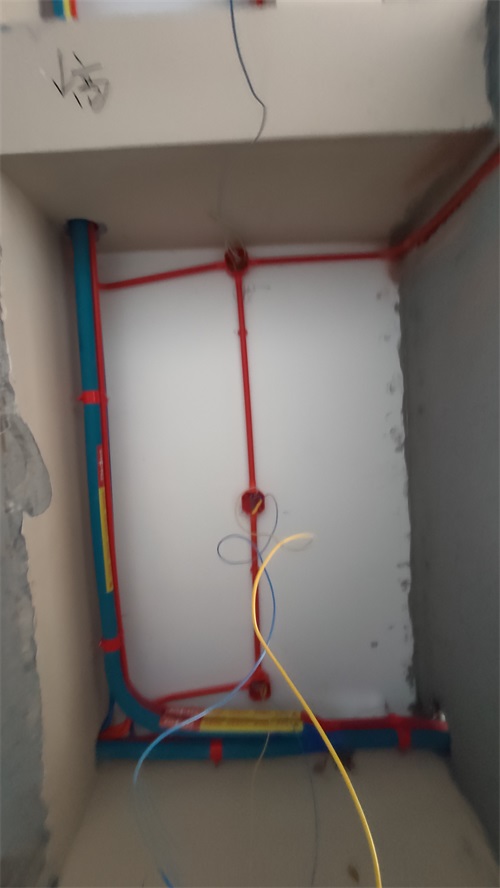

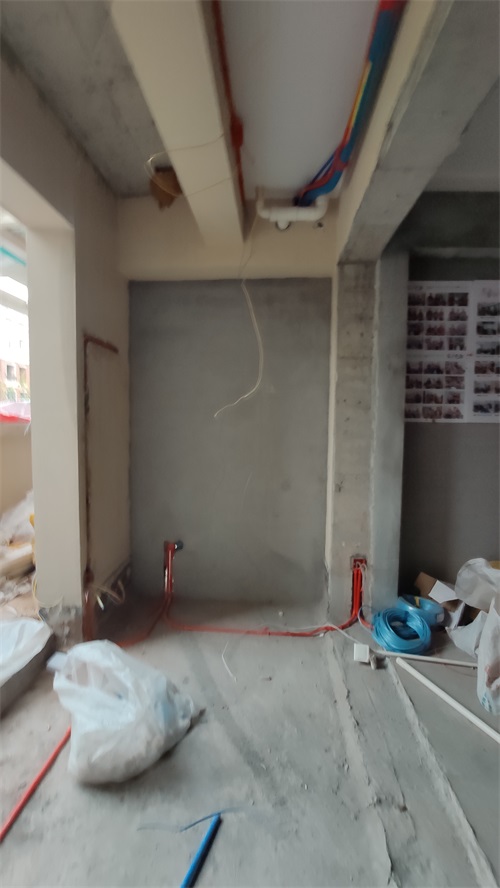

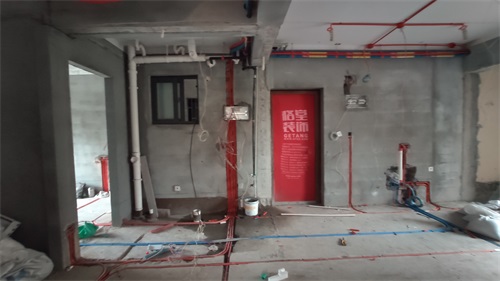

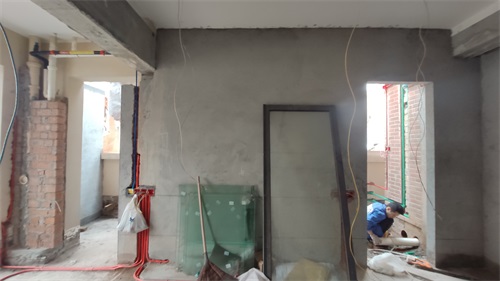

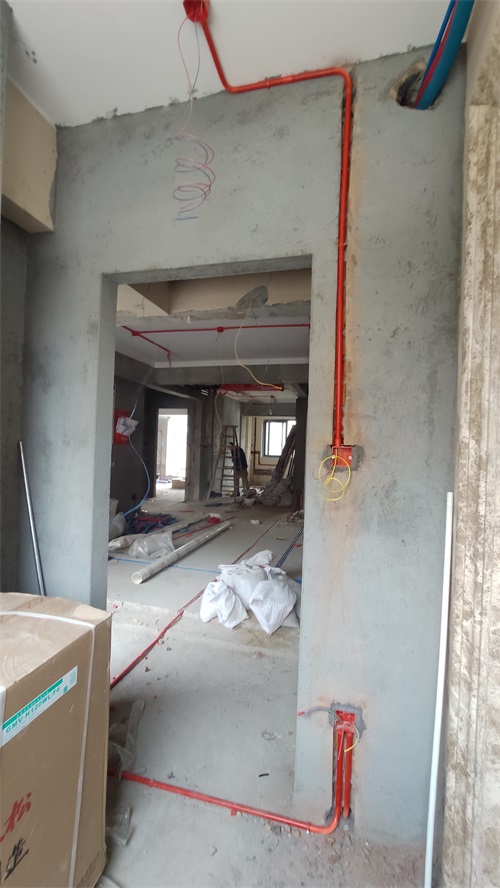

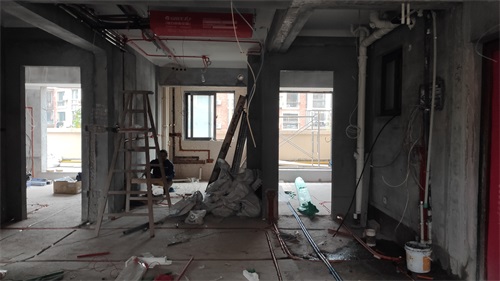

红色线管代表强电，蓝色线管代表弱电









回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-27 13:07:37 | 显示全部楼层

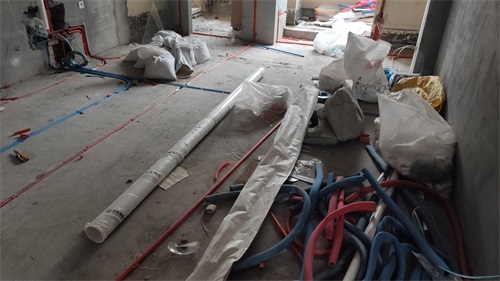

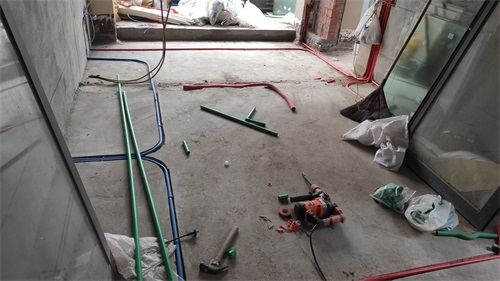

墙角禁止走管，距墙30cm以上










回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-27 13:13:18 | 显示全部楼层

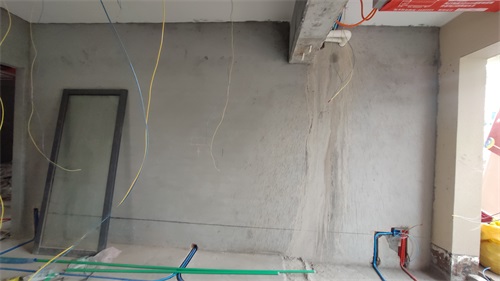

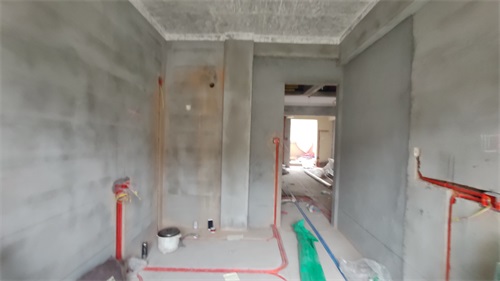

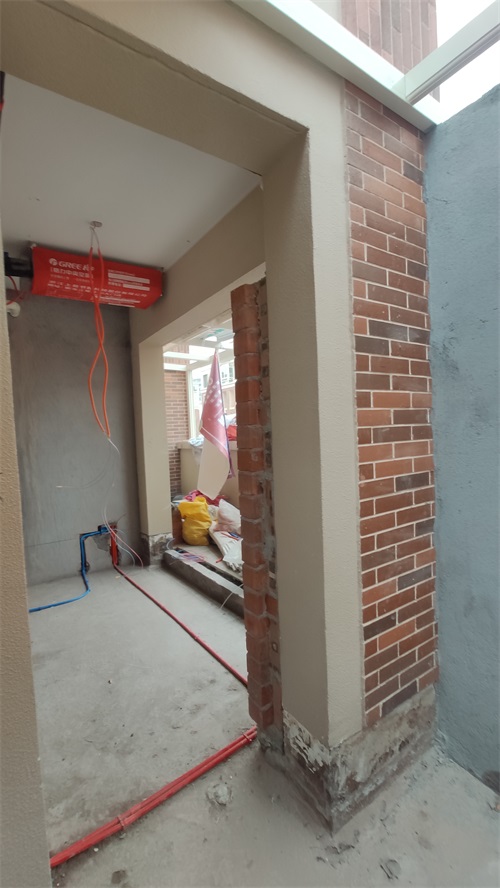

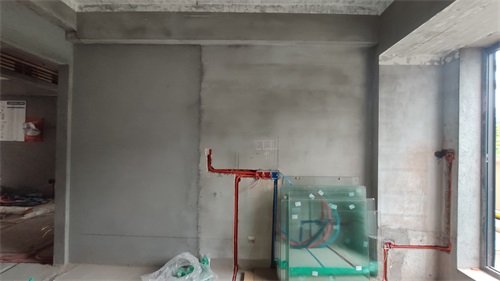

插座距离完成地面30cm







回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-27 13:13:59 | 显示全部楼层

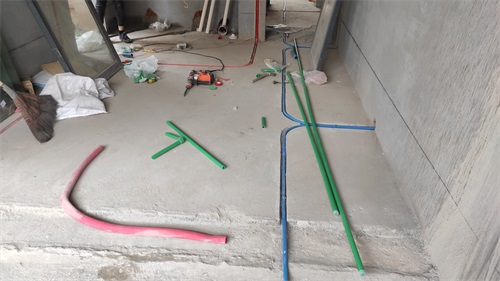

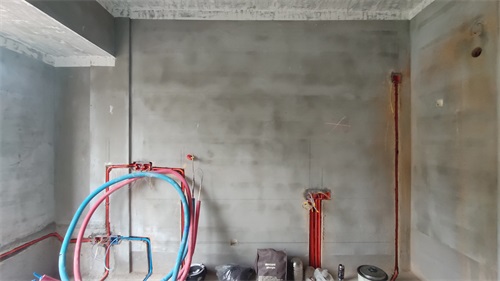

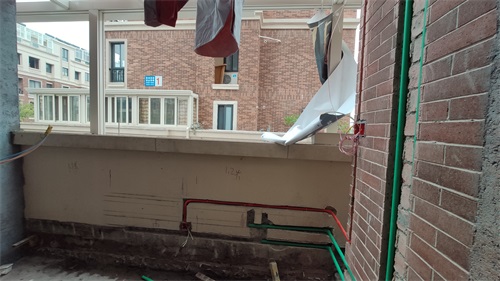

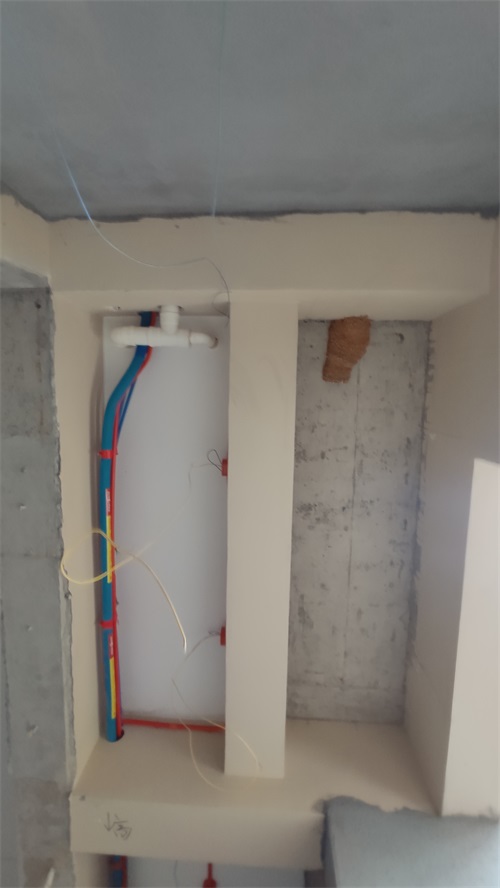

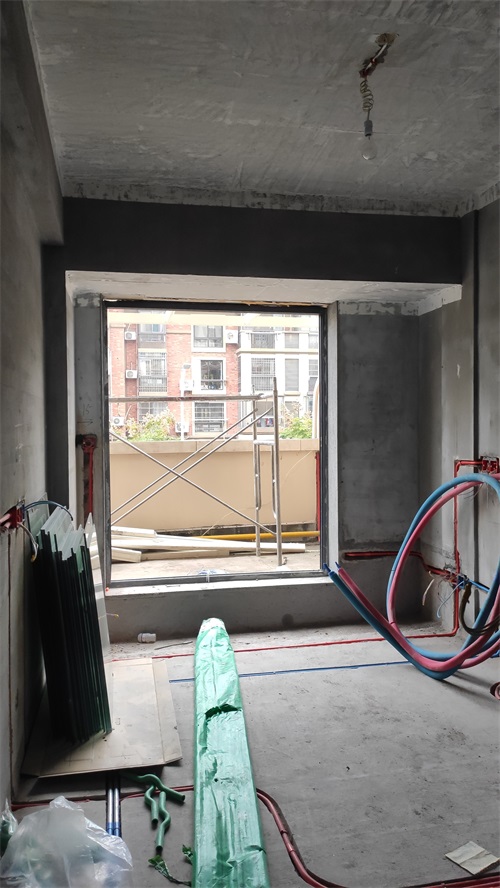

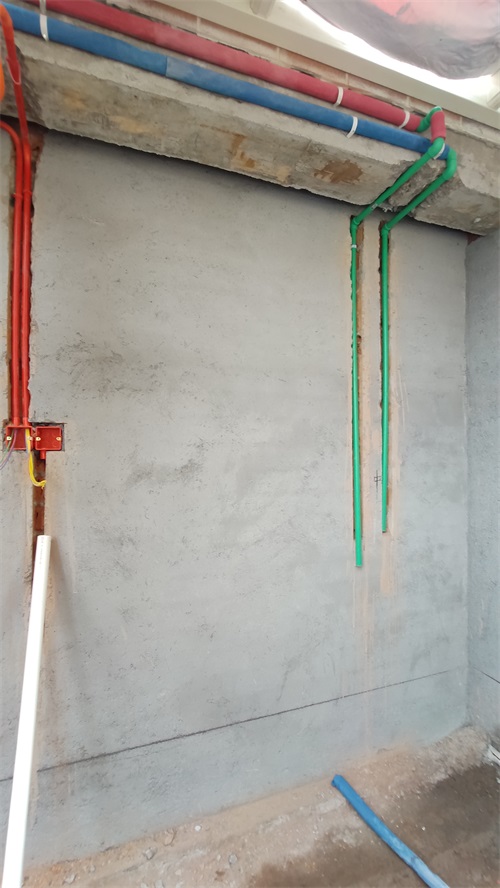

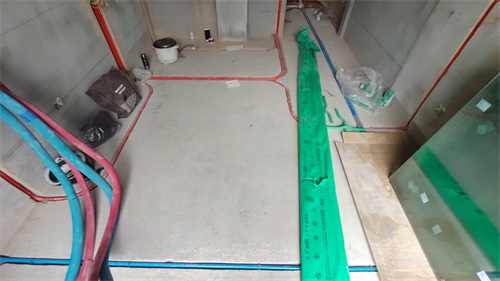

红色保温棉代表热水，蓝色保温棉代表冷水，走墙水管采用下垂式安装








回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-27 13:14:52 | 显示全部楼层

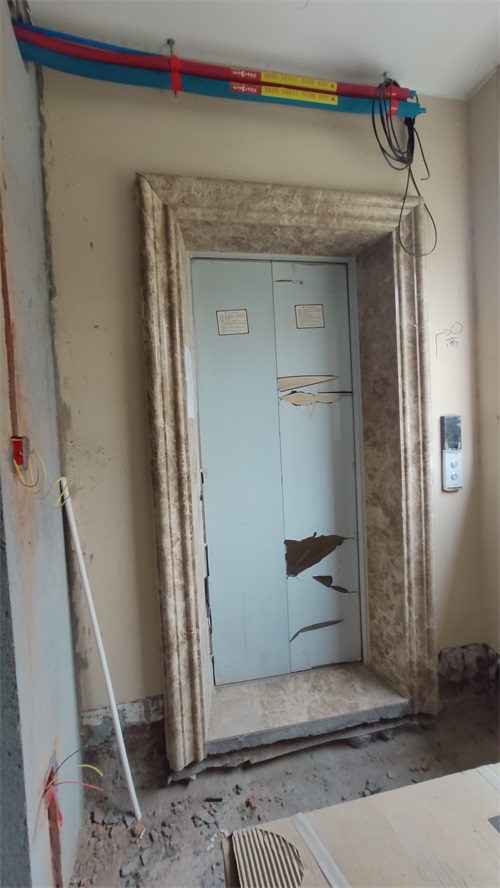

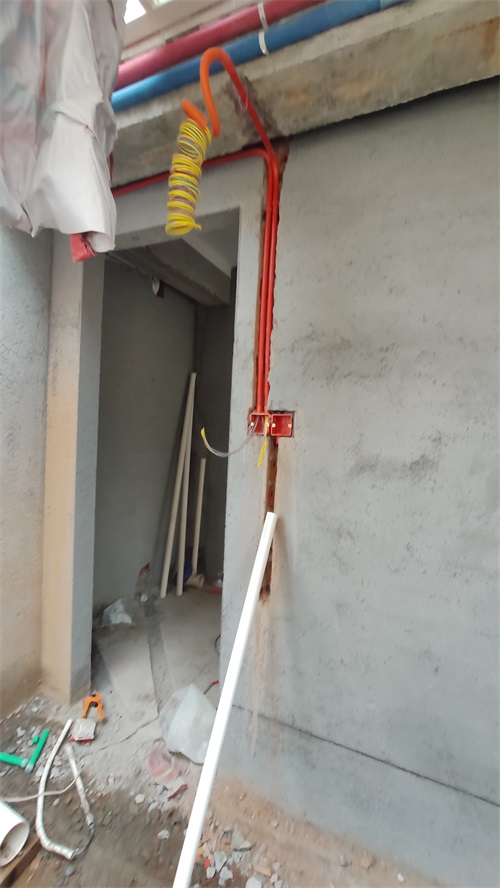

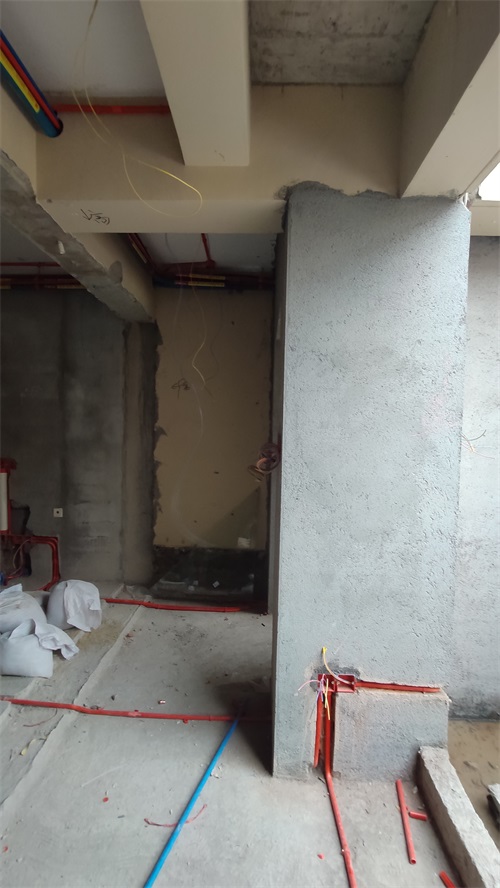

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰

回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-27 13:23:08 | 显示全部楼层

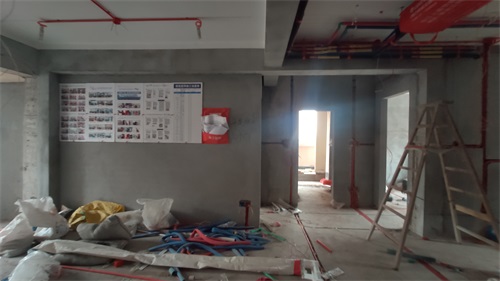

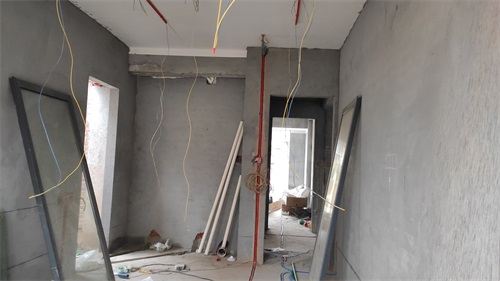

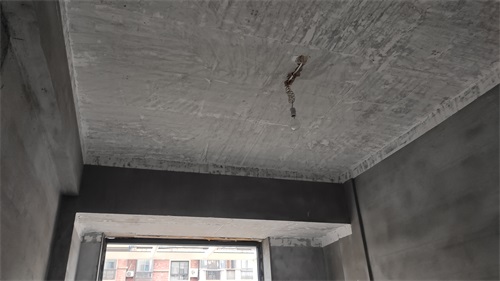

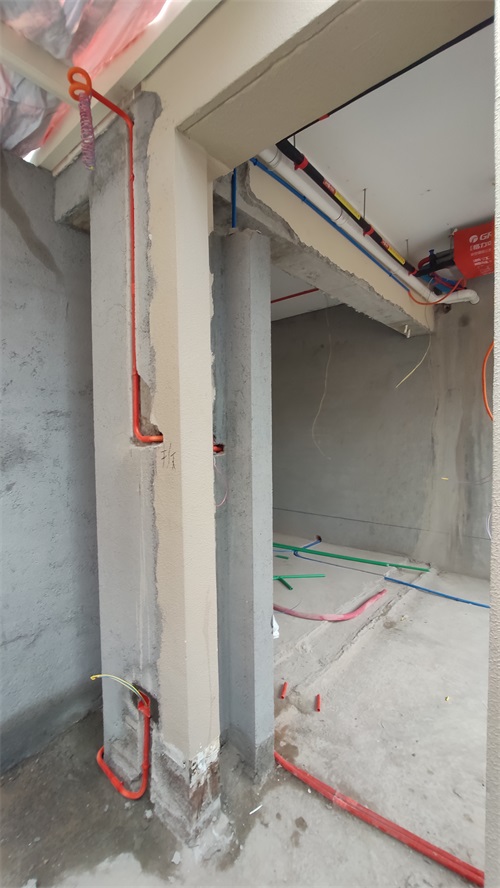

顶部线路用黄蜡管保护到位



回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-27 13:28:03 | 显示全部楼层

床头柜插座要求完成面在80Cm









回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-27 13:29:39 | 显示全部楼层

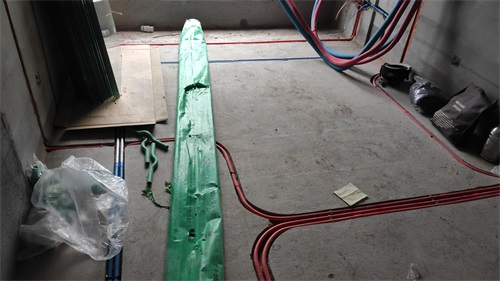

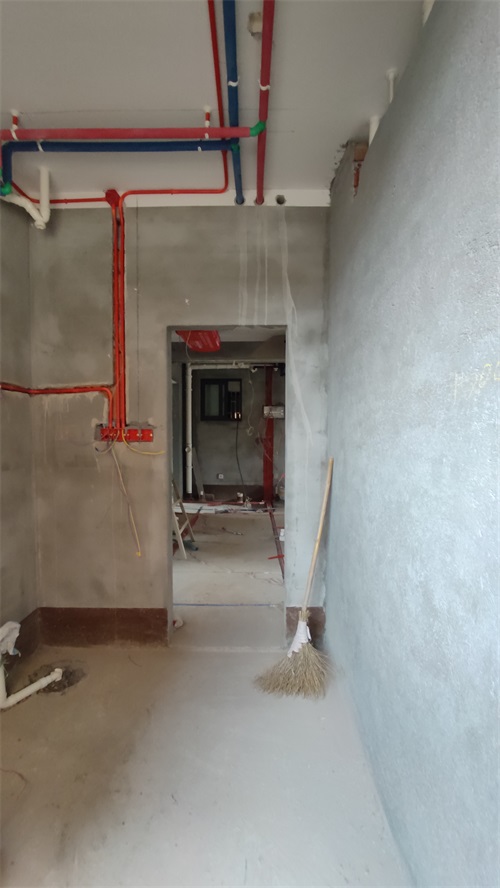

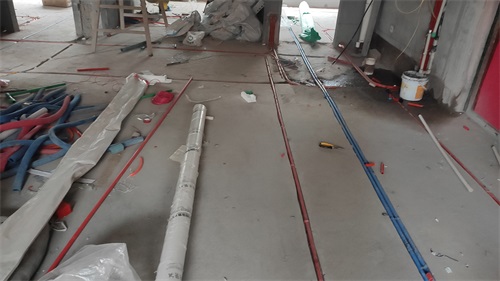

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上









回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-27 13:31:47 | 显示全部楼层

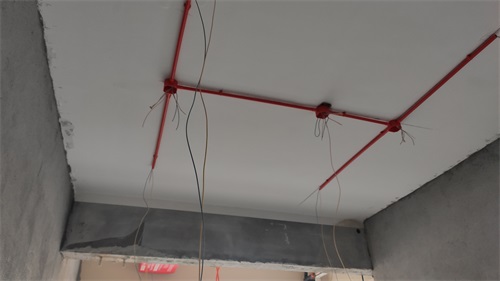

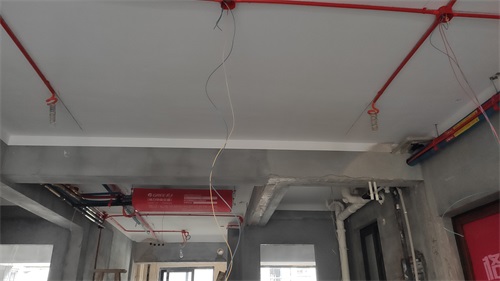

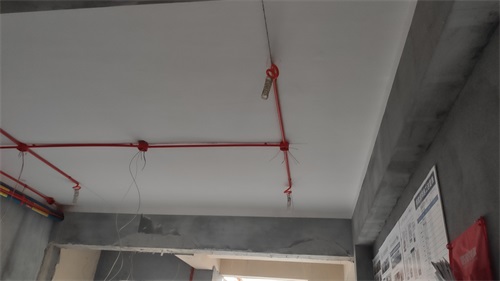

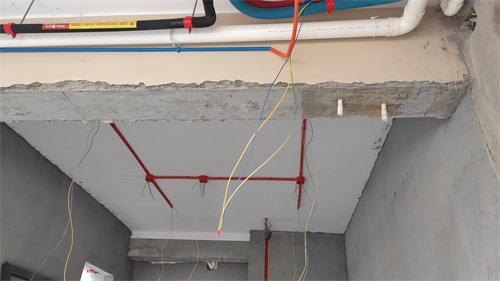

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定








回复 支持 反对

使用道具 举报
