春江月15-1-120#120㎡简约—大道至简人间烟火

发表于 2020-11-25 15:41:58

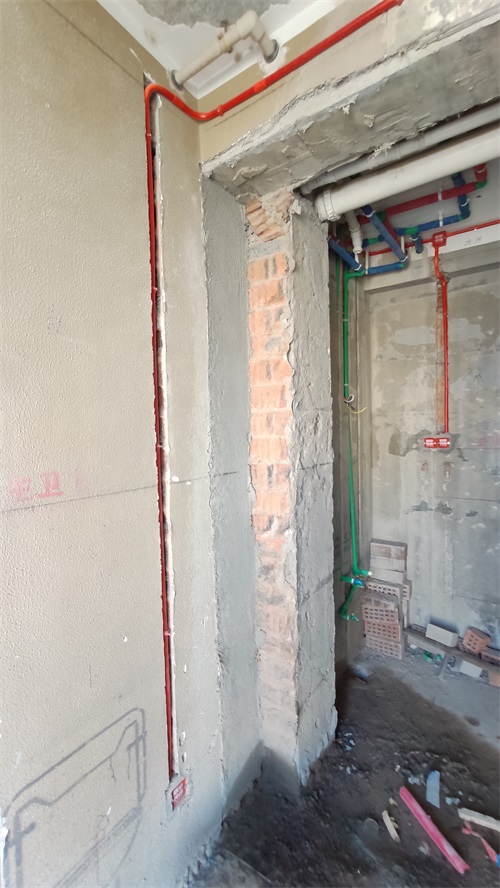

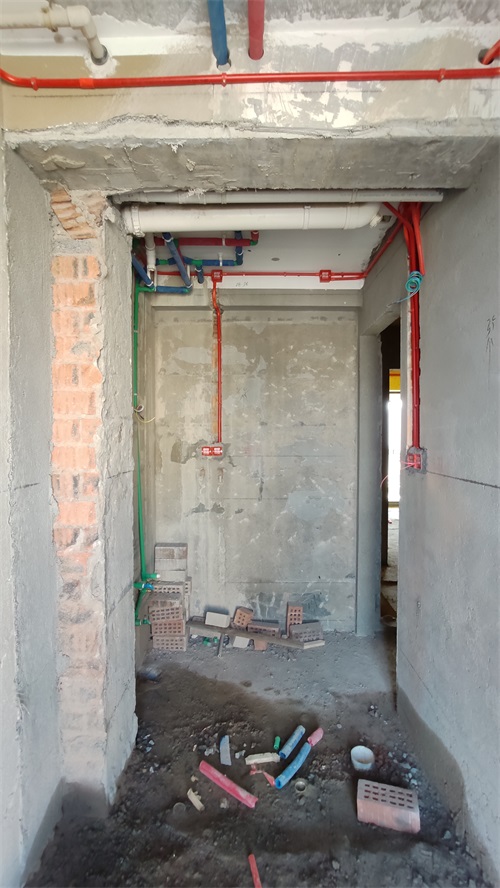

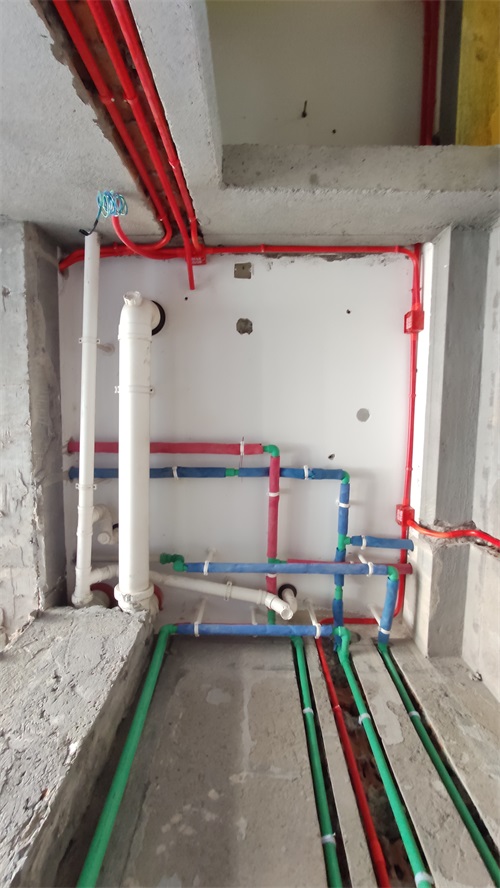

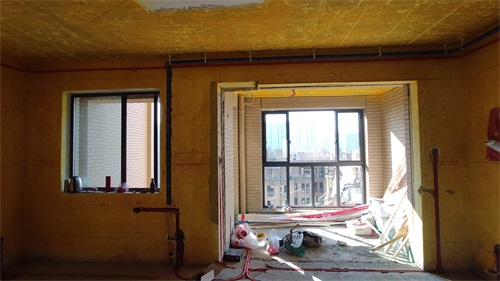

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2020-11-25 15:44:46

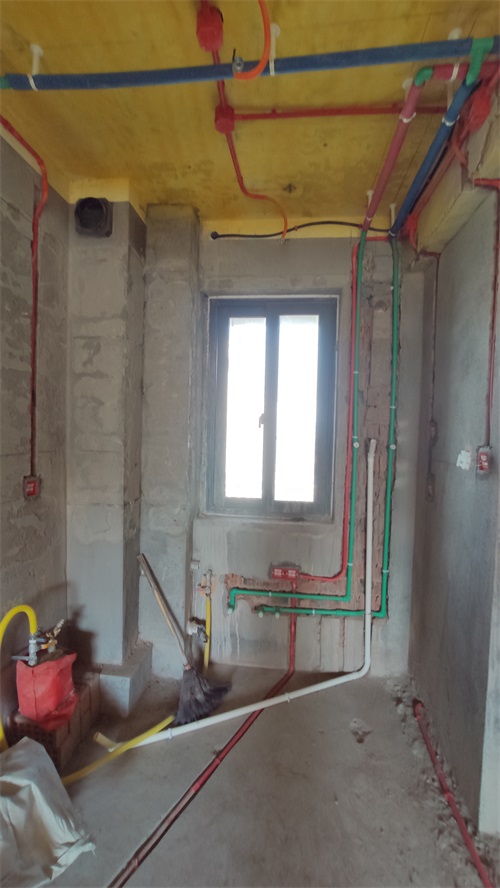

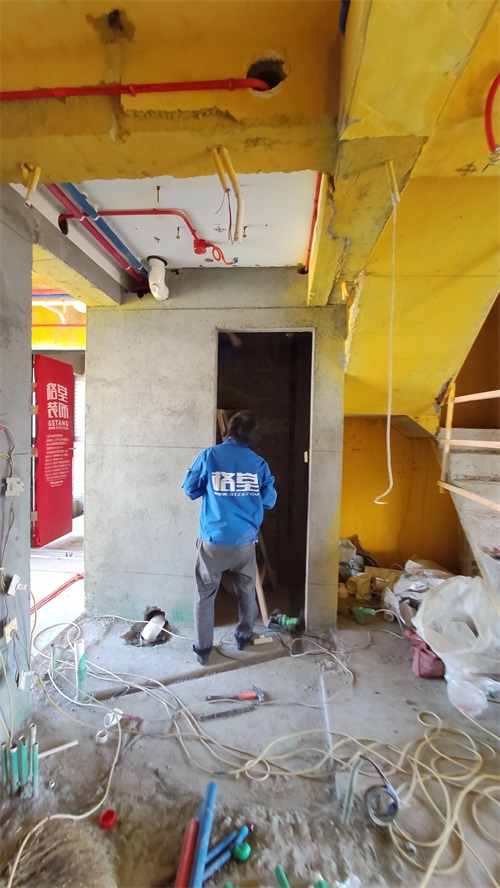

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范

发表于 2020-11-25 15:46:46

水管弯头外露不需要包保温棉

发表于 2020-11-25 15:47:53

本帖最后由格堂小范于 2020-11-25 16:15 编辑

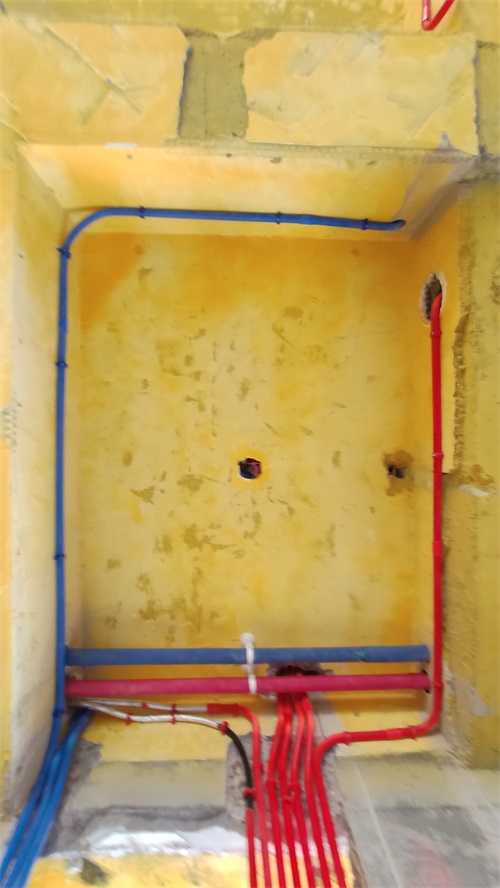

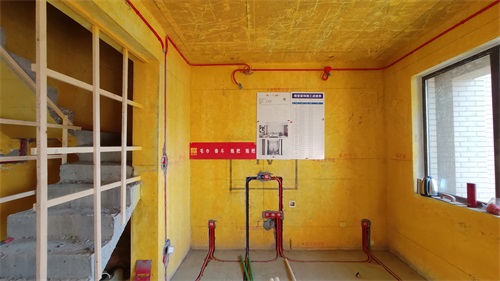

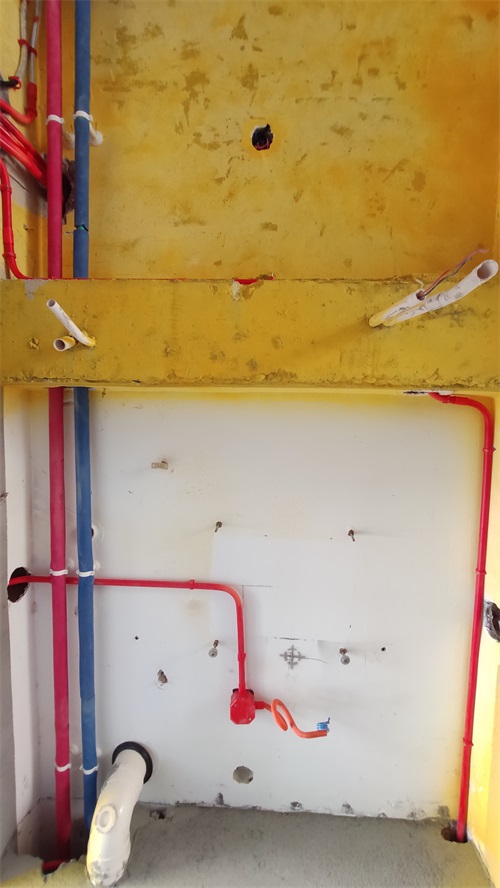

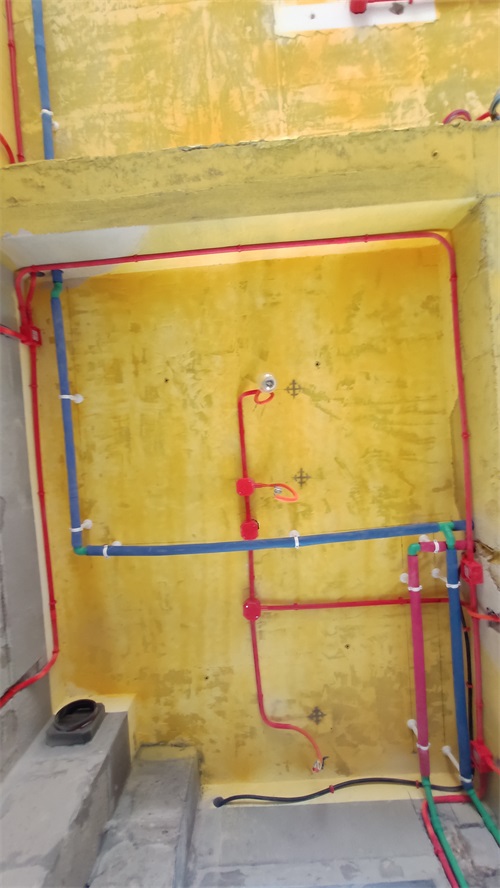

水管安排都是左热右冷

发表于 2020-11-25 15:48:28

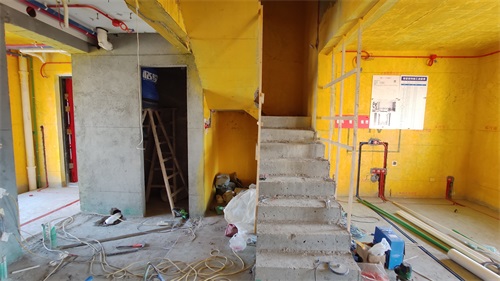

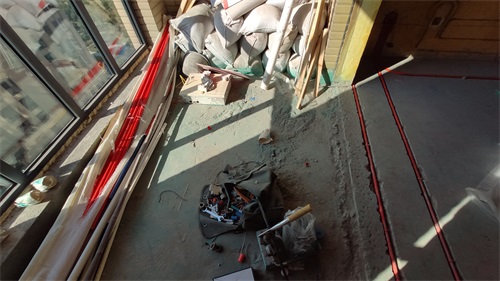

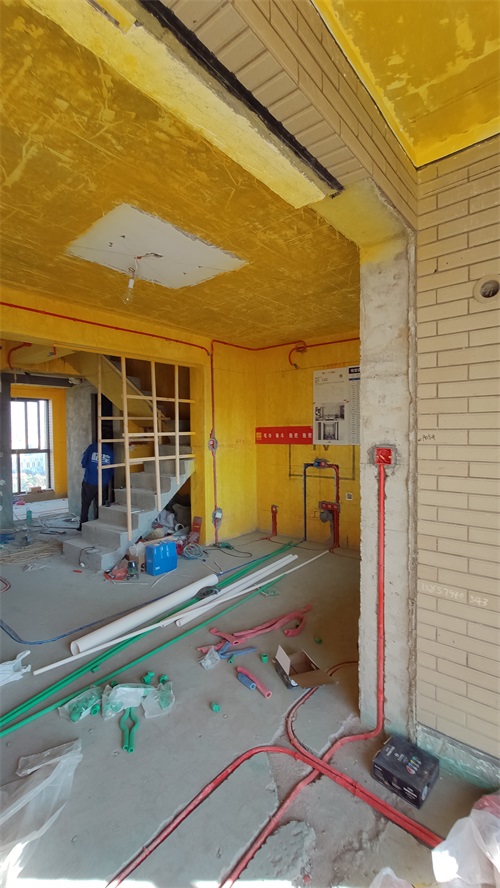

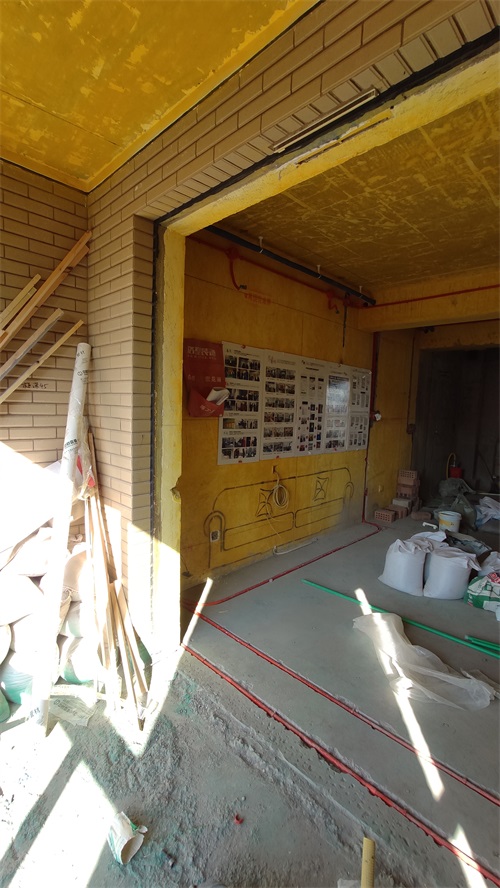

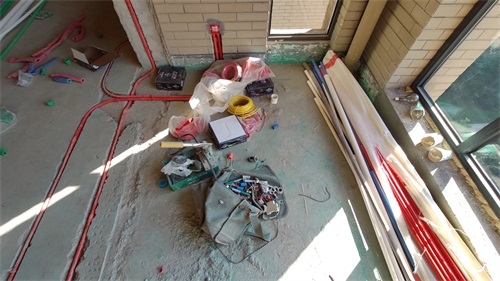

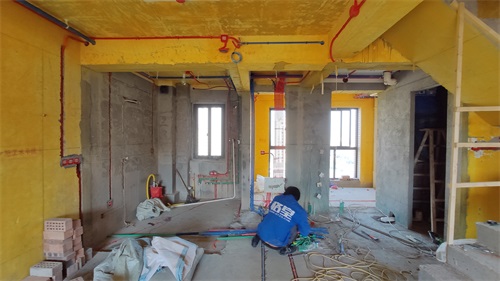

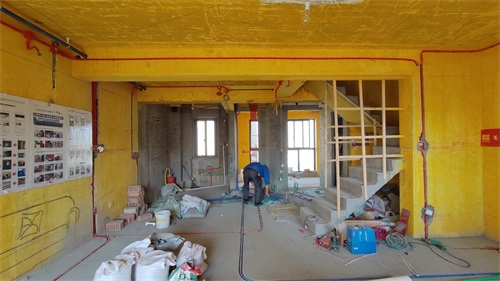

水电施工阶段

发表于 2020-11-25 15:48:55

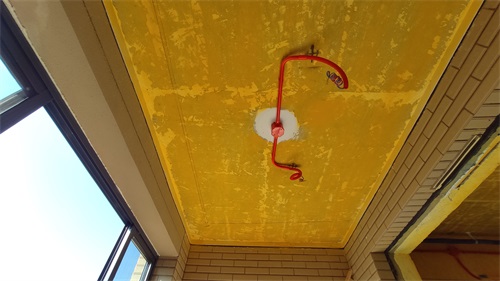

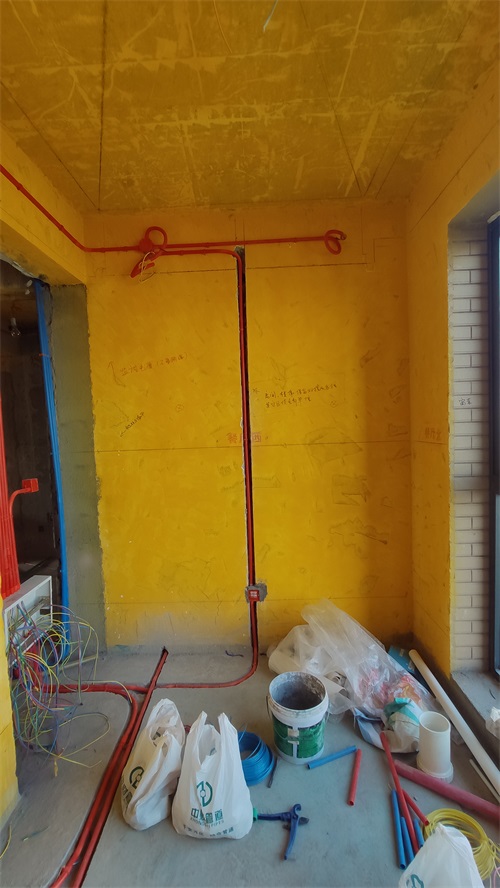

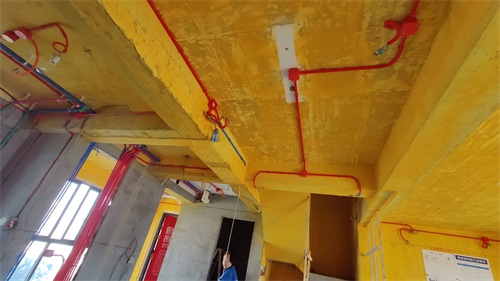

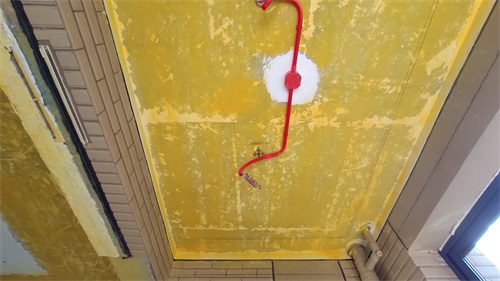

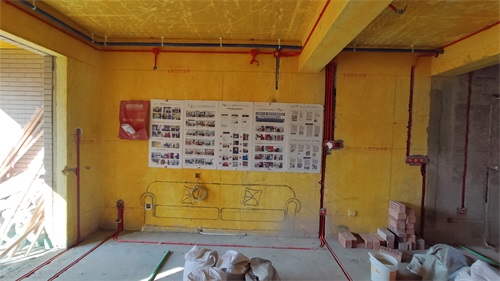

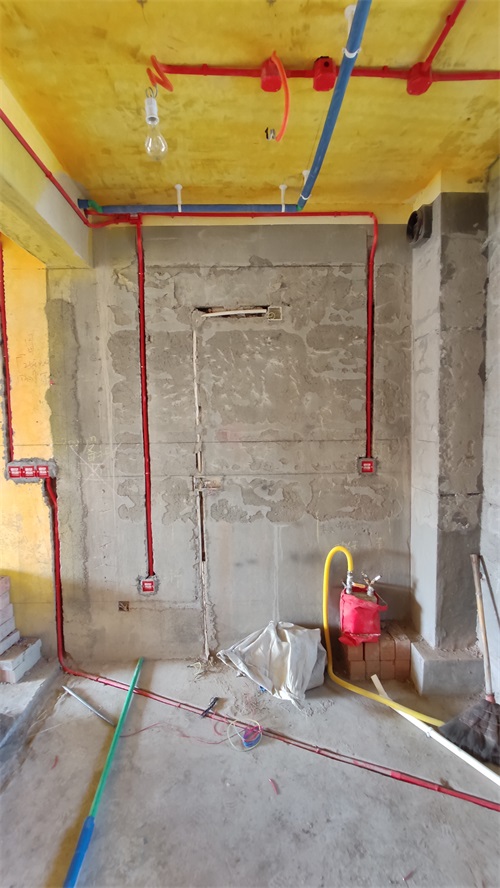

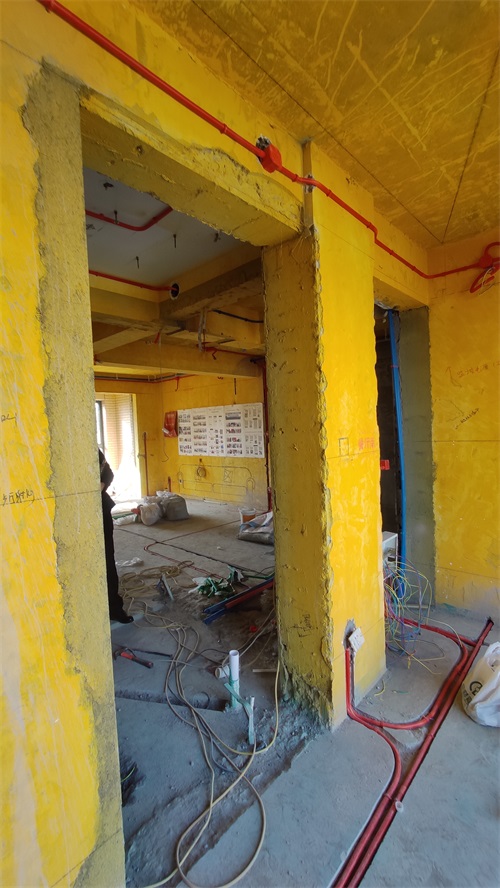

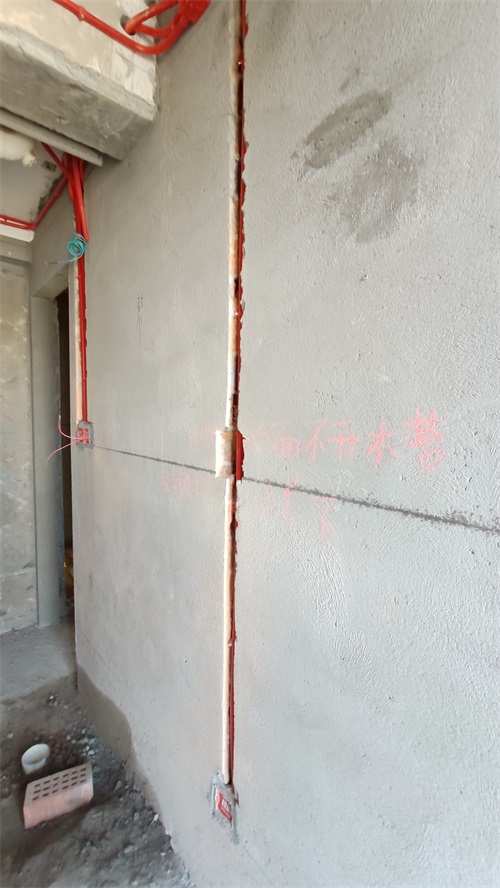

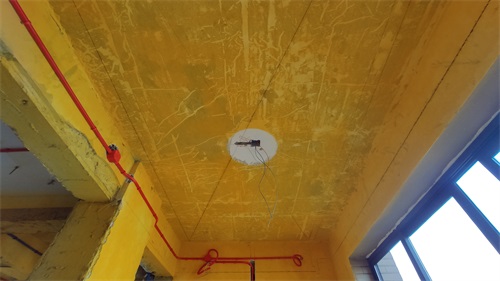

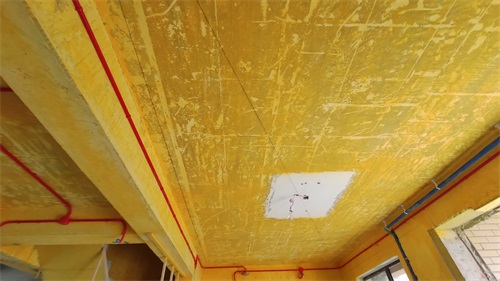

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-11-25 15:50:11

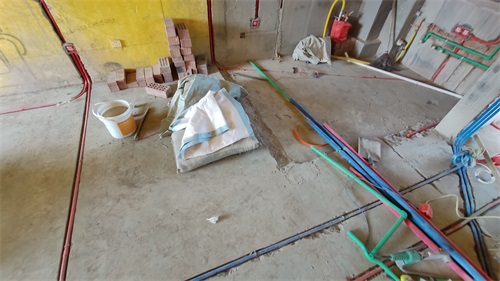

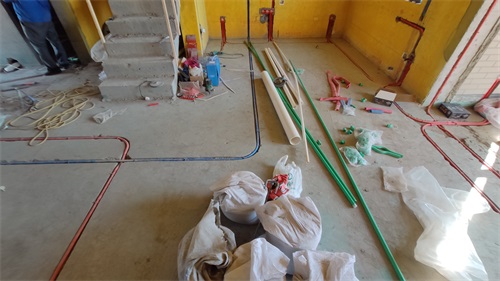

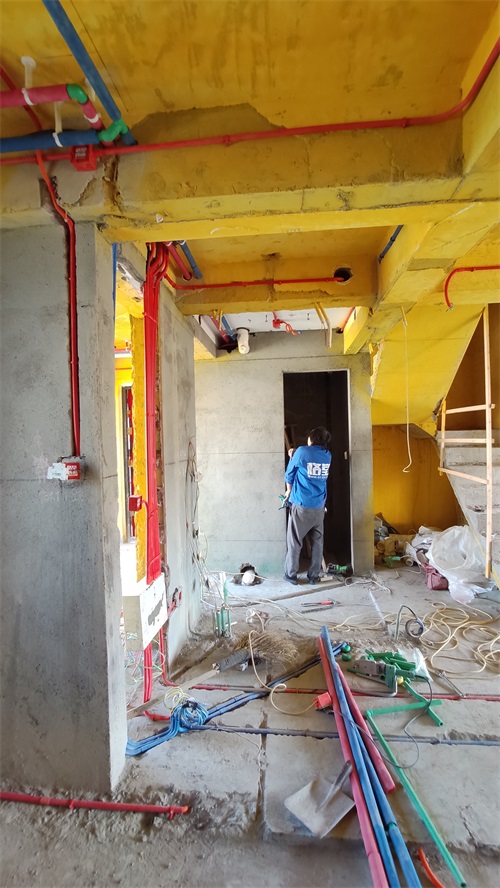

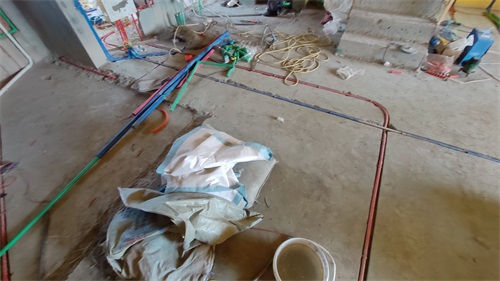

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰

发表于 2020-11-25 15:51:09

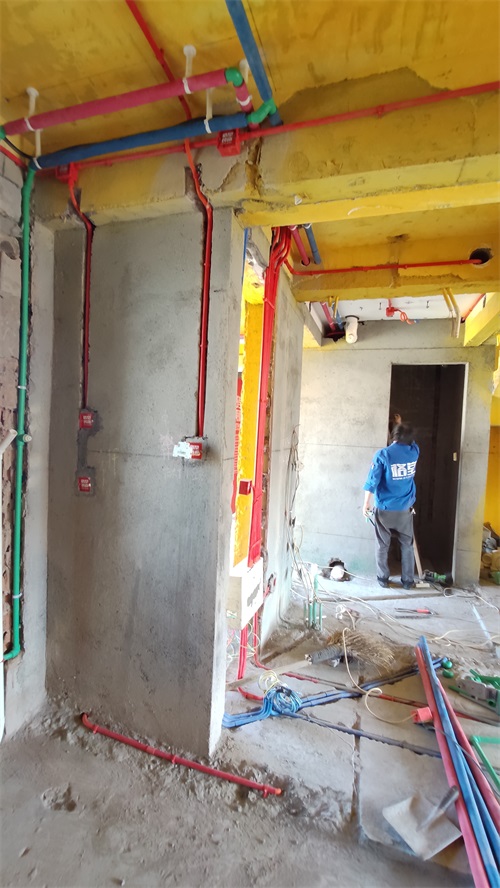

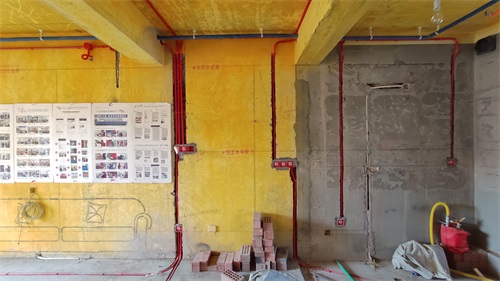

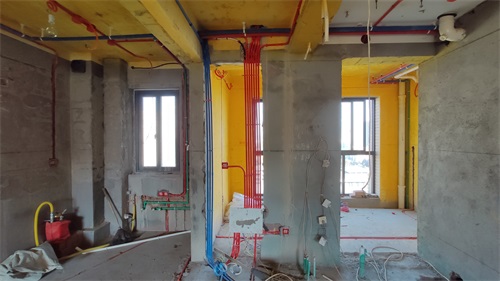

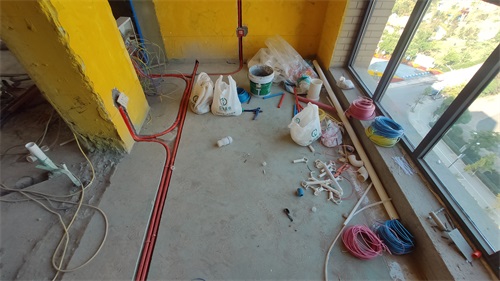

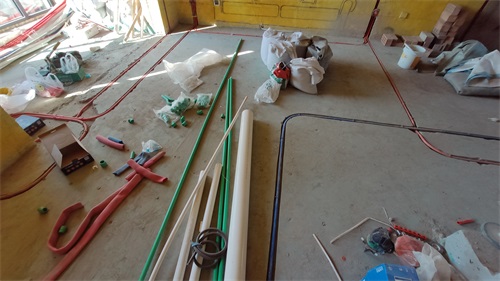

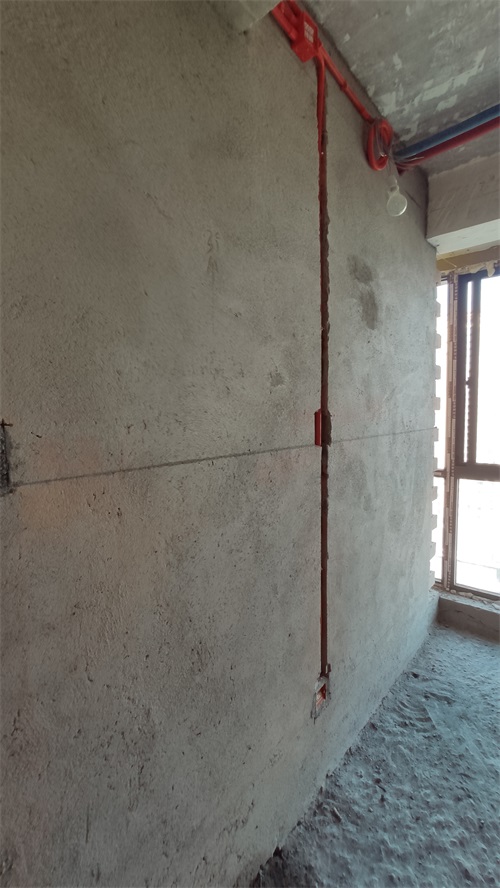

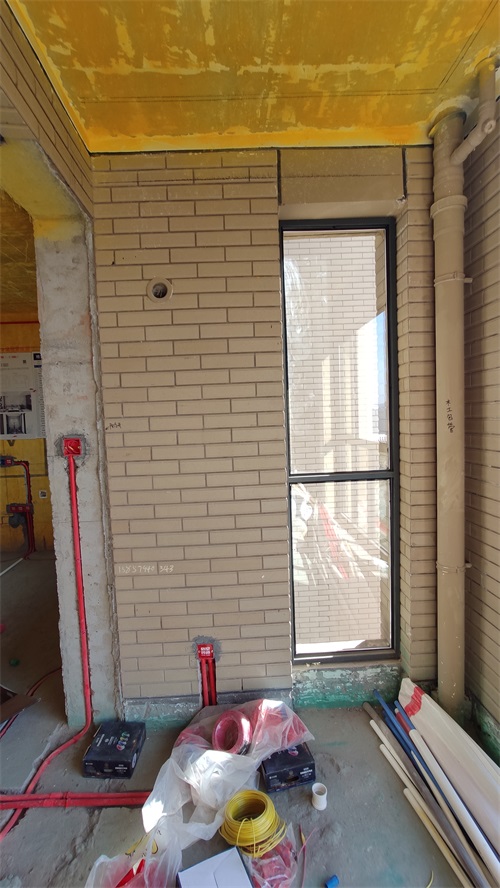

红色线管代表强电，蓝色线管代表弱电，强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰。

发表于 2020-11-25 15:51:49

所有线管采用20中型线管

发表于 2020-11-25 15:53:34

水电施工阶段
