[衢州] 春江月15-1-120#120㎡简约—大道至简 人间烟火

[复制链接]
 楼主| 发表于 2020-11-25 15:28:25 | 显示全部楼层

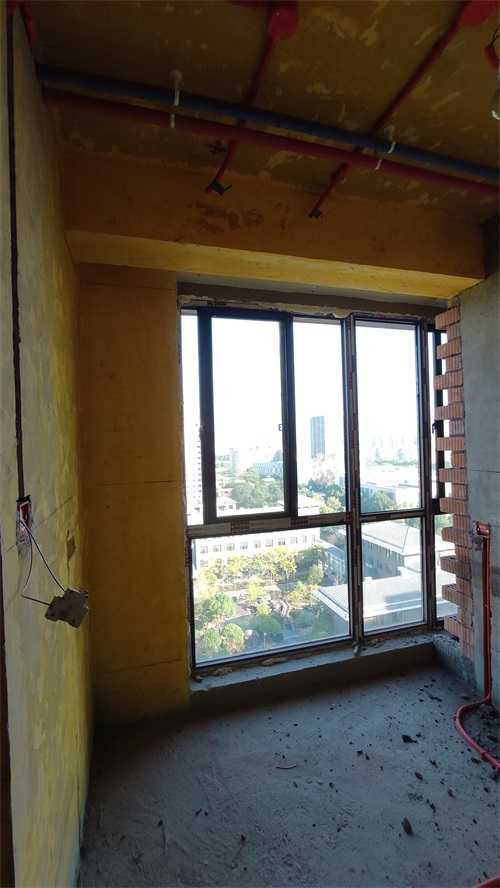

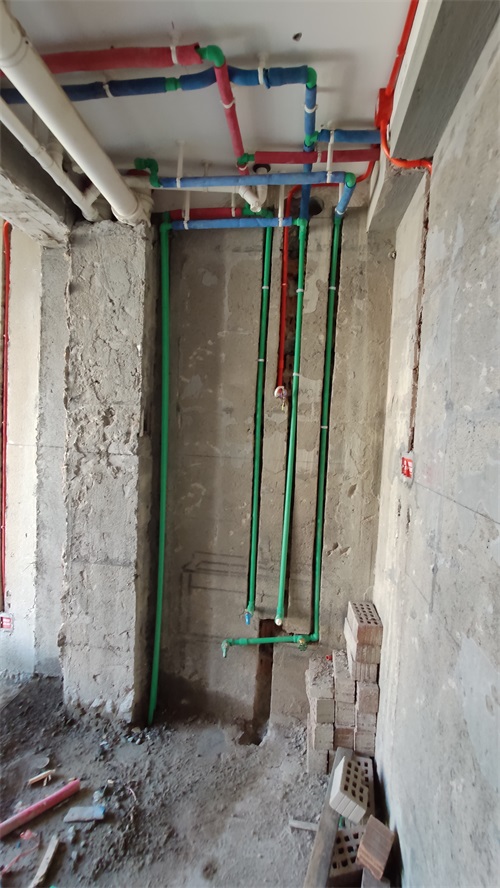

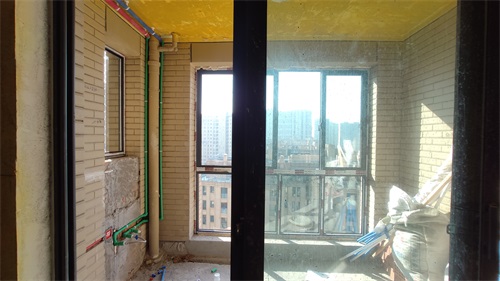

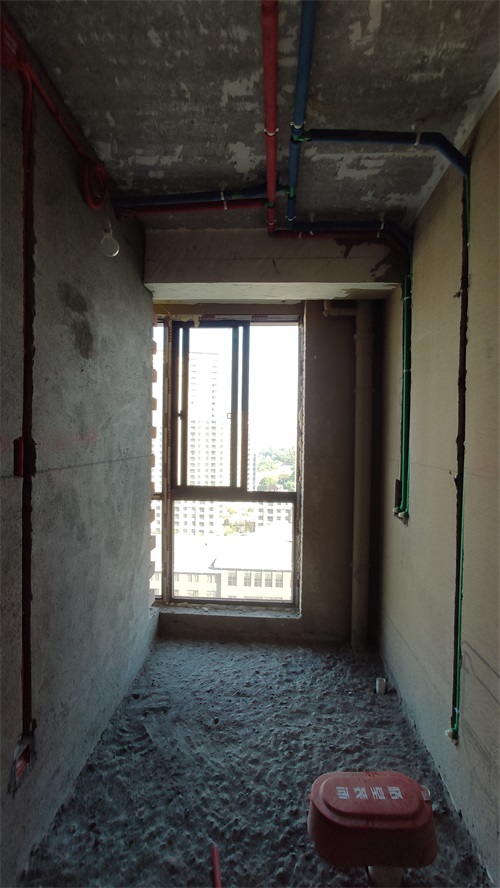

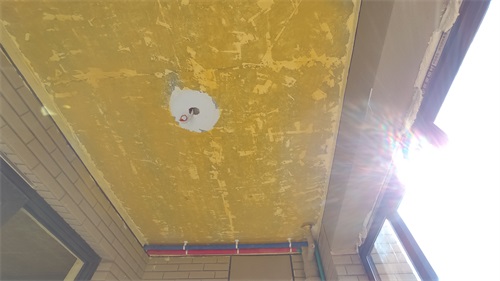

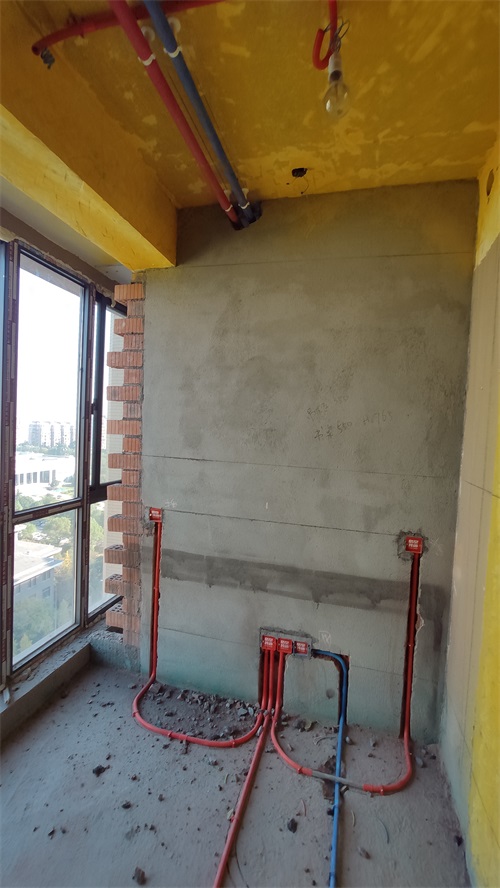

红色保温棉代表热水，蓝色保温棉代表冷水







回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-25 15:29:27 | 显示全部楼层

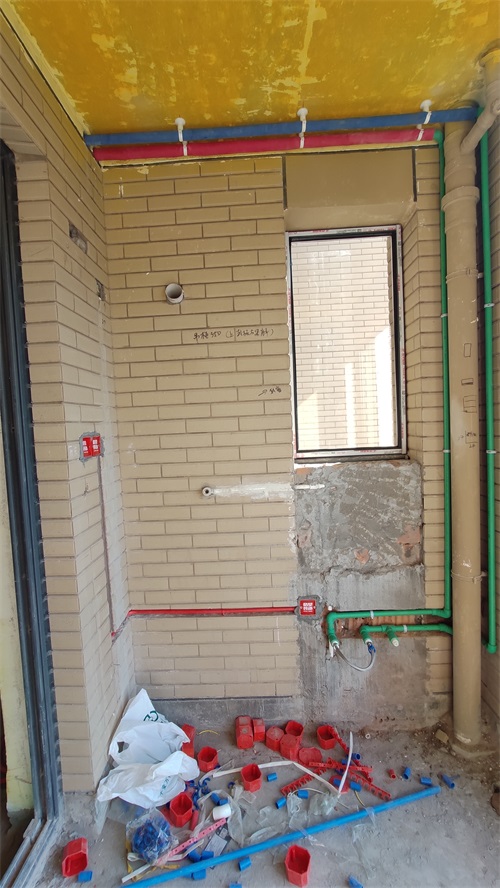

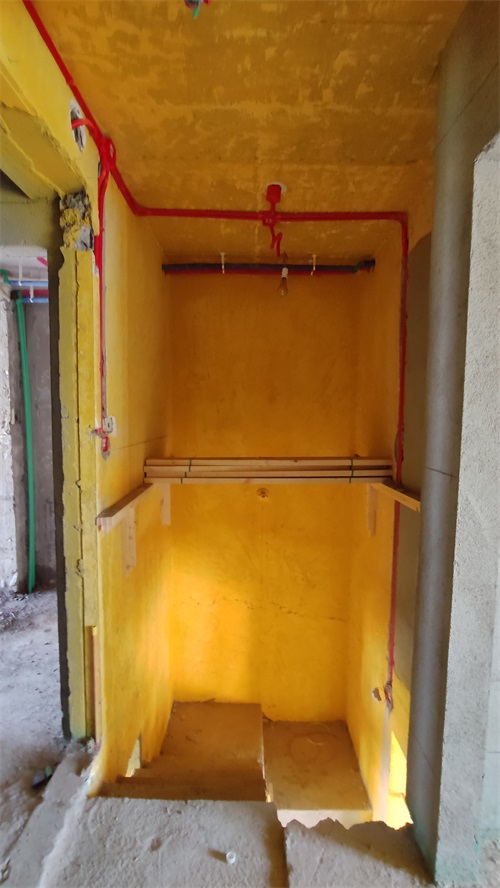

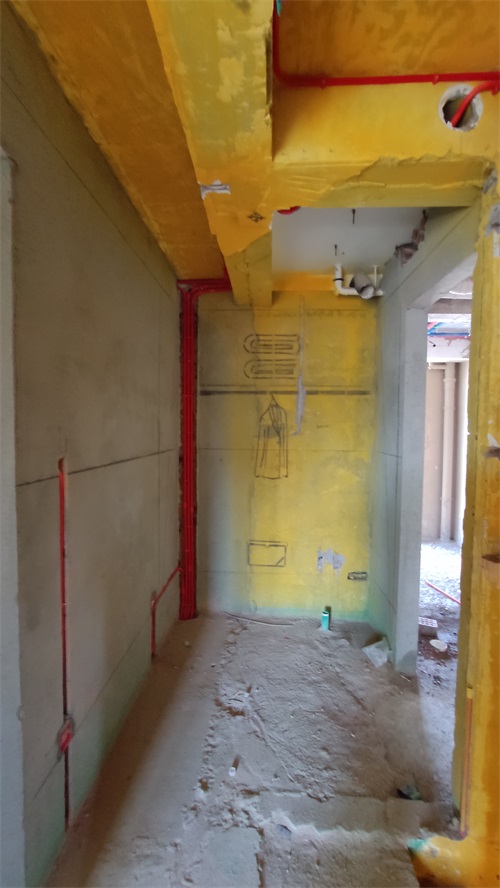

水管吊卡间距应小于80cm，转角处必须要有吊卡







回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-25 15:30:16 | 显示全部楼层

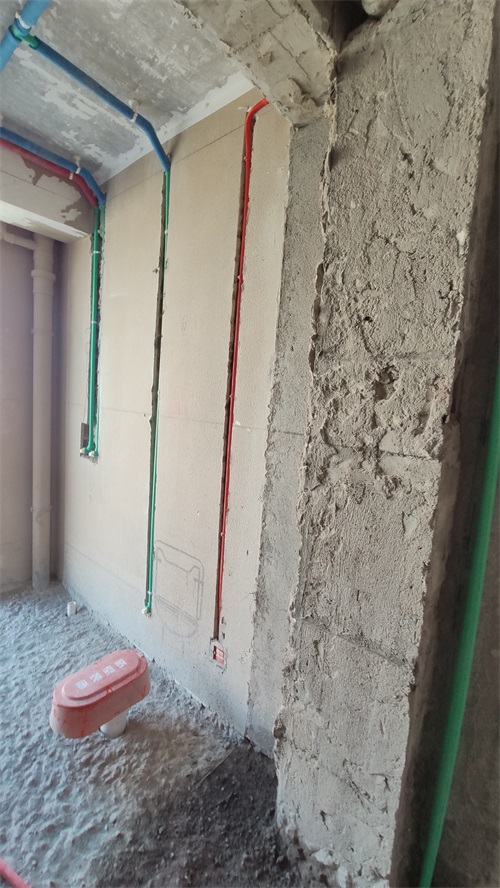

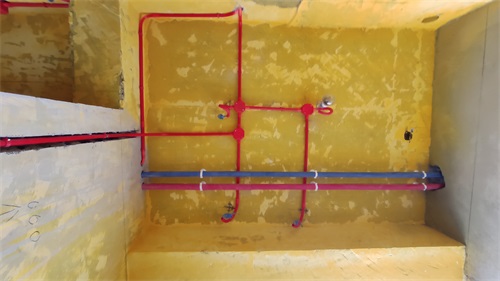

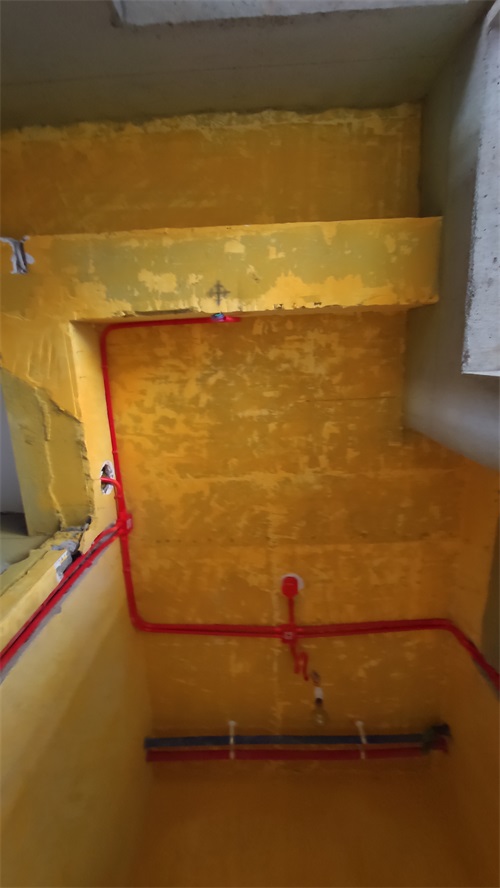

水管安排都是左热右冷





回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-25 15:30:52 | 显示全部楼层

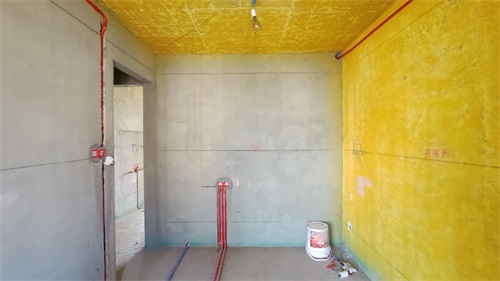

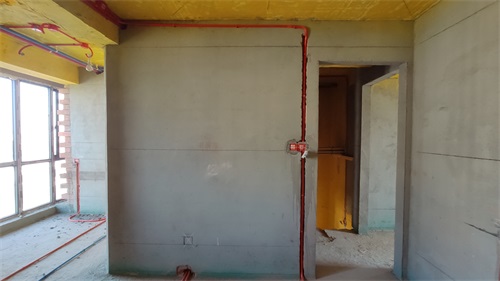

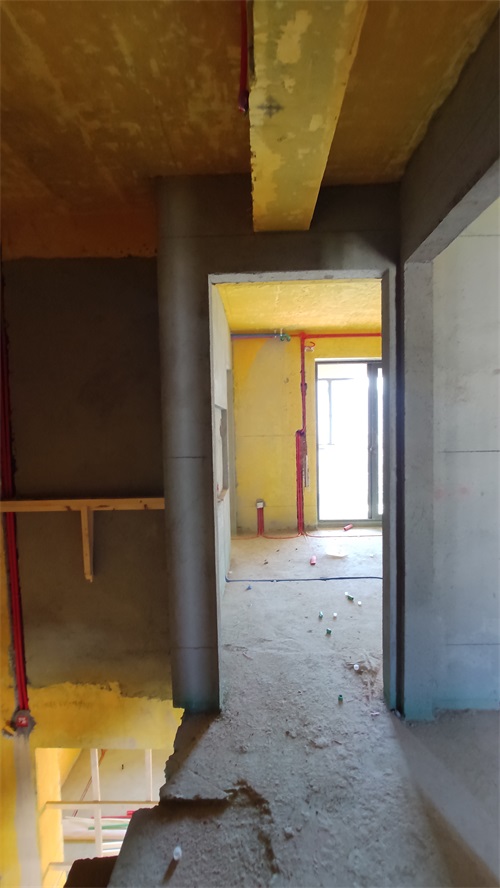

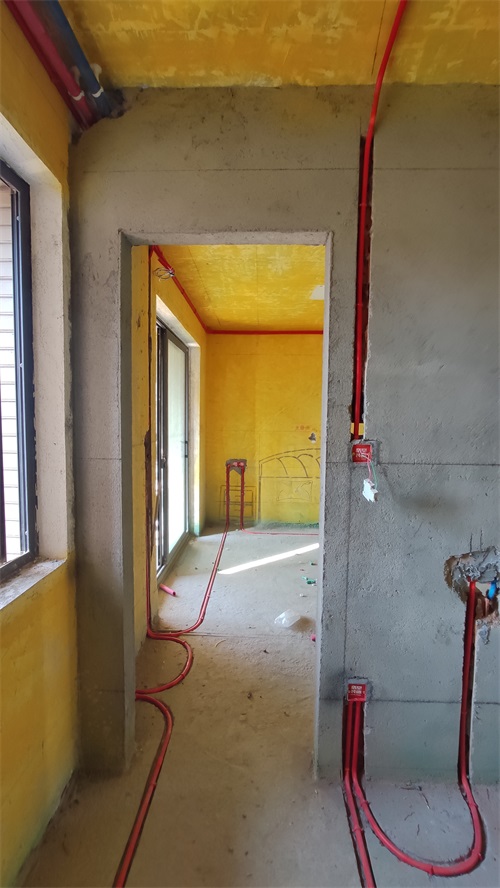

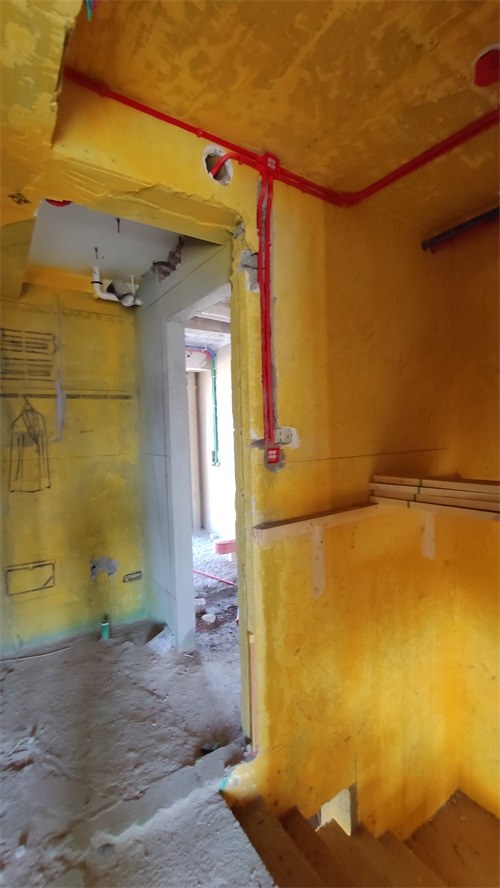

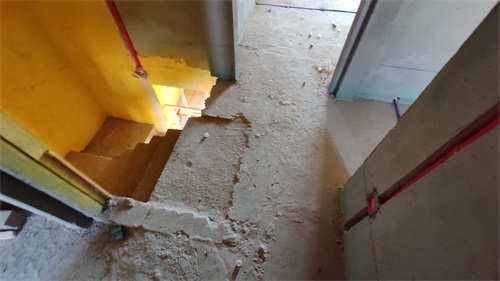

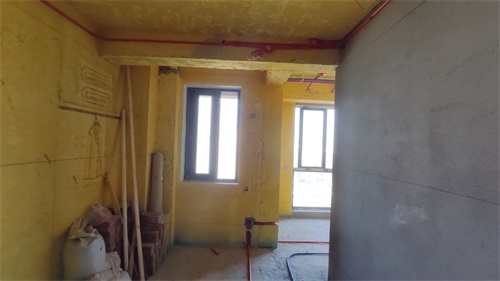

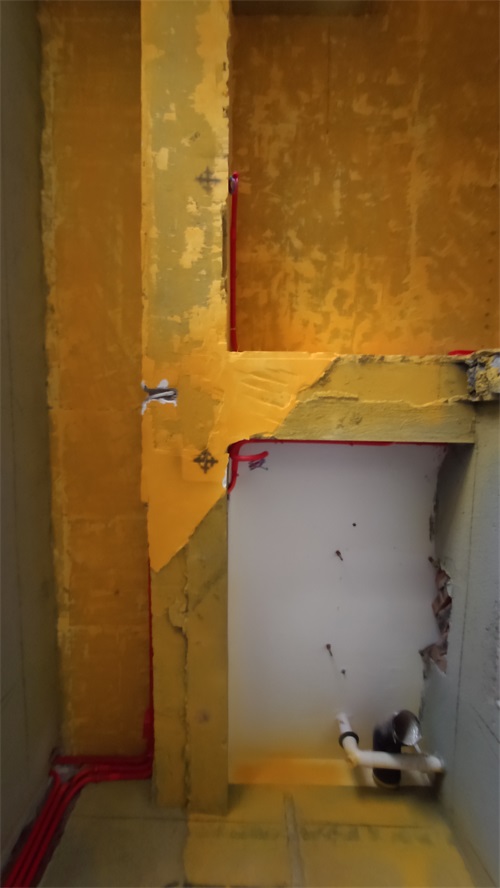

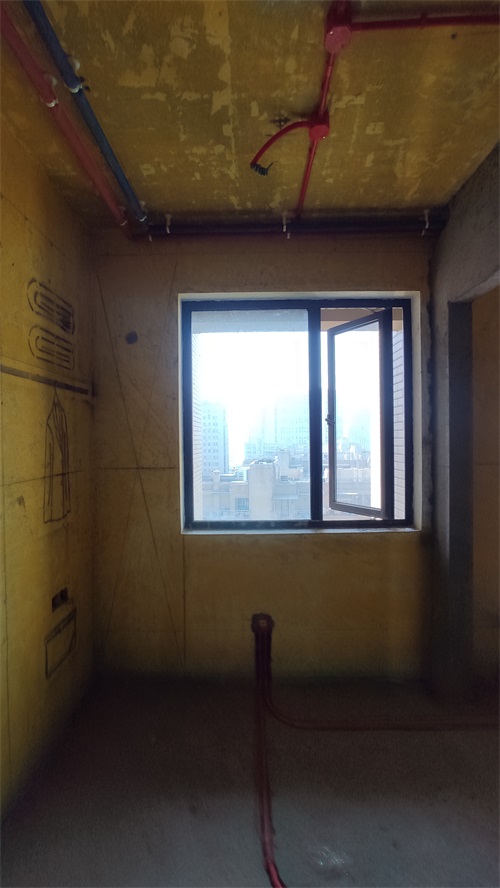

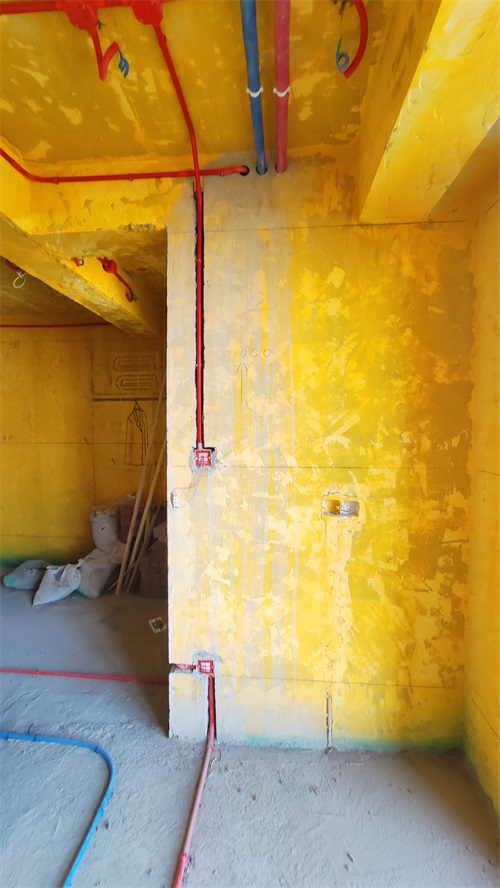

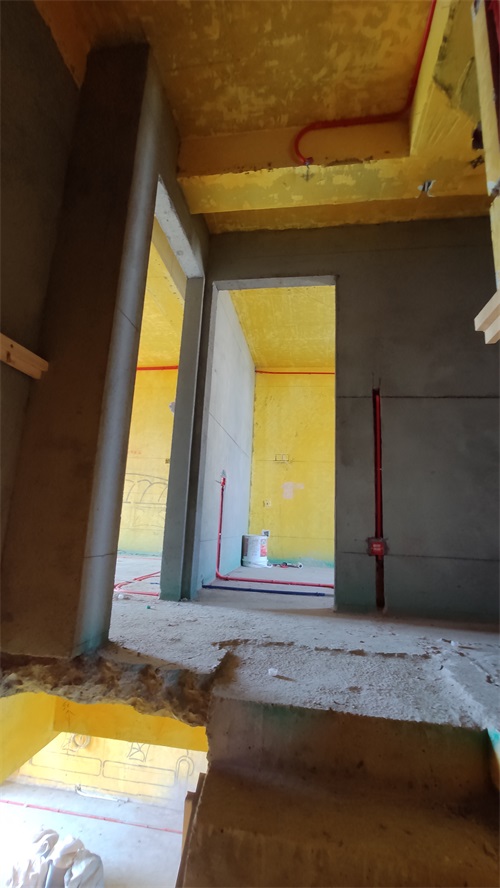

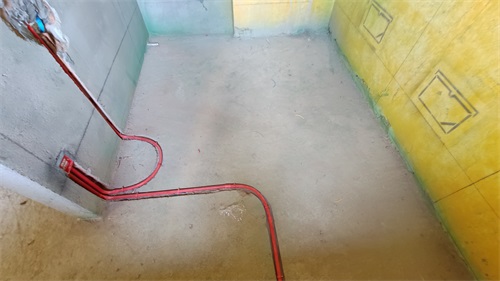

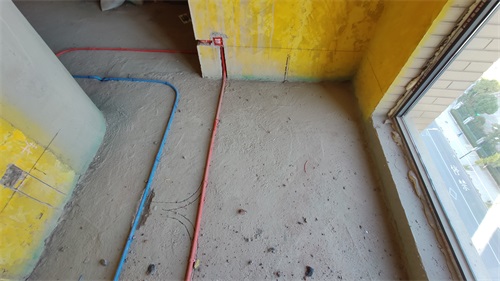

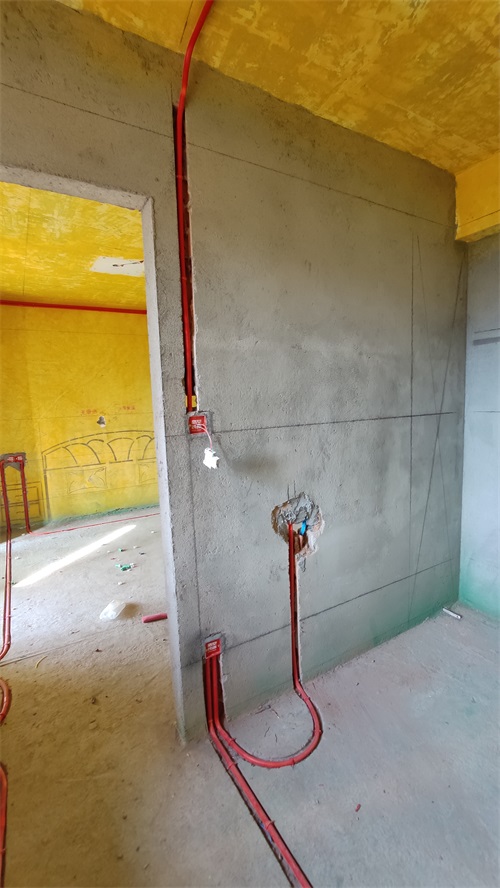

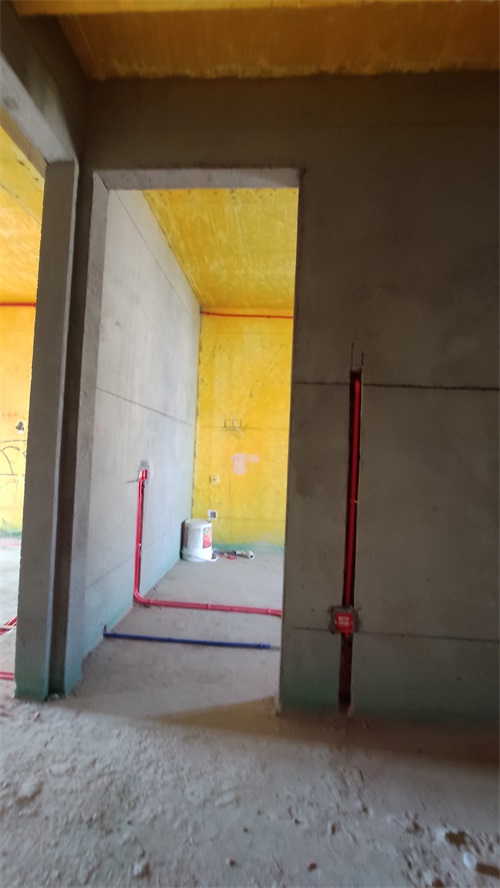

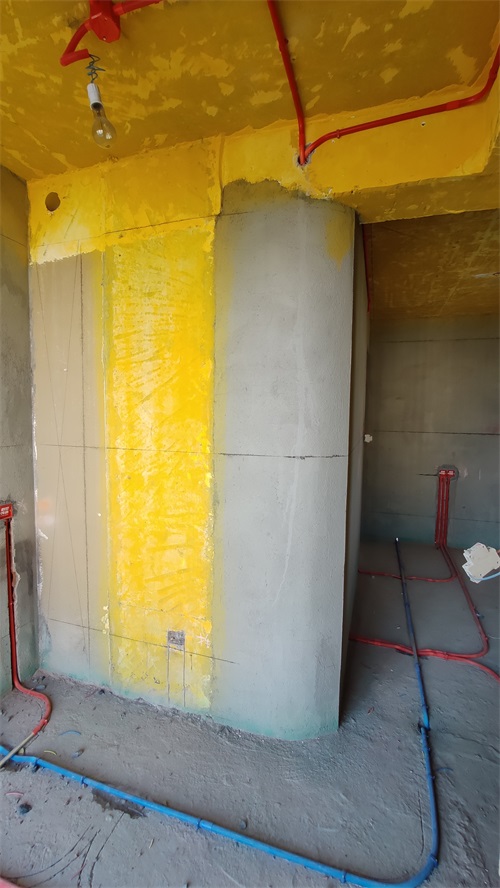

红色线管代表强电，蓝色线管代表弱电








回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-25 15:31:24 | 显示全部楼层

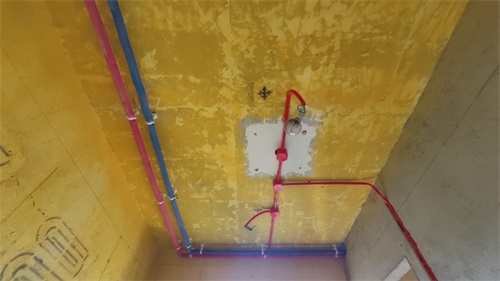

红色线管代表强电，蓝色线管代表弱电









回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-25 15:32:28 | 显示全部楼层

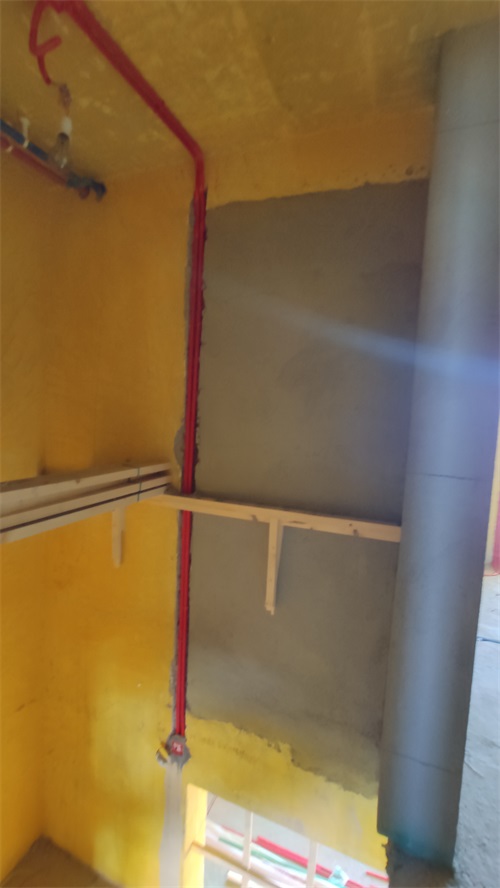

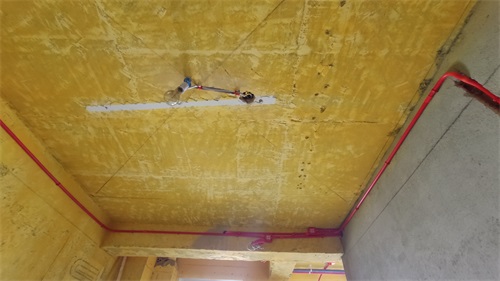

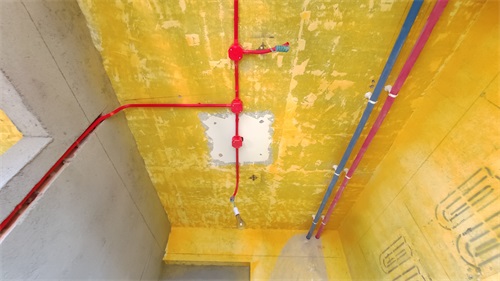

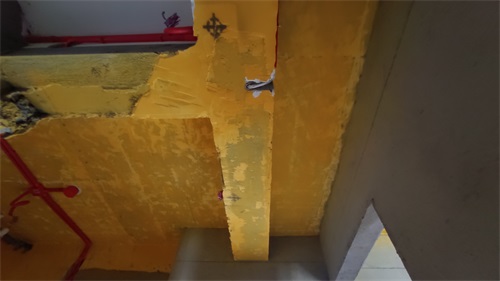

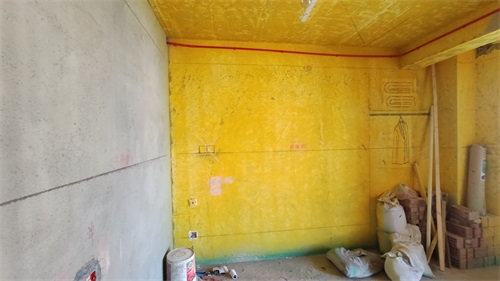

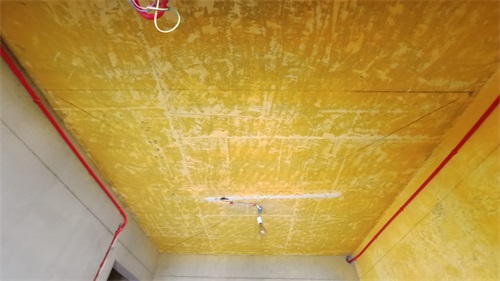

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定



回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-25 15:33:12 | 显示全部楼层

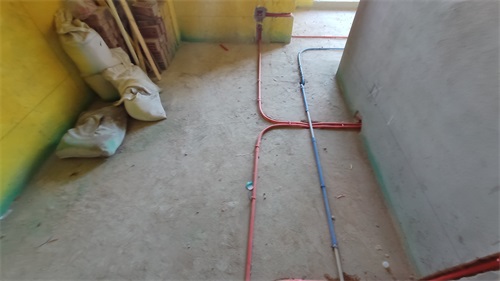

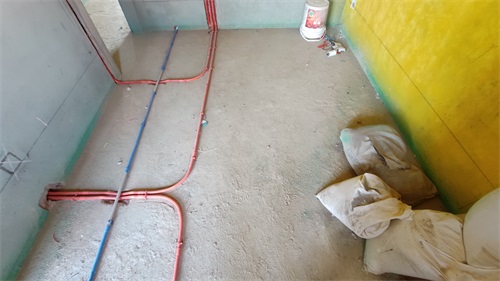

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰











回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-25 15:33:48 | 显示全部楼层

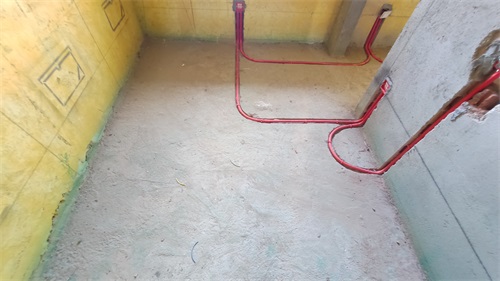

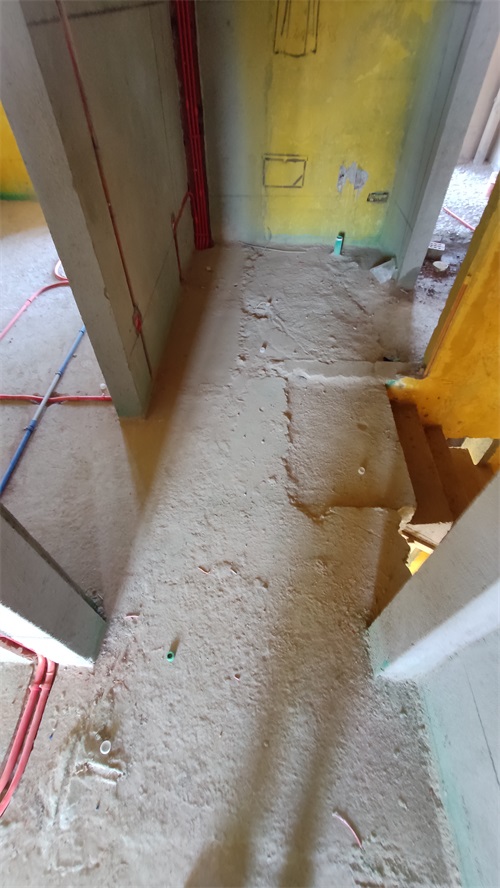

墙角禁止走管，距墙30cm以上










回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-25 15:39:53 | 显示全部楼层

保温棉：能够很好的解决冷凝水的问题，保护水管












回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-25 15:40:41 | 显示全部楼层





走墙水管贴瓷砖部位不需要包保温棉






回复 支持 反对

使用道具 举报
