悦海棠3-2-10#231㎡现代—充满孝心的现代生活

发表于 2020-12-4 16:53:45

本帖最后由格堂小范于 2020-12-4 16:55 编辑

水管吊卡间距小于80cm，转角15CM处增加吊卡增加水管稳定性

发表于 2020-12-4 16:56:02

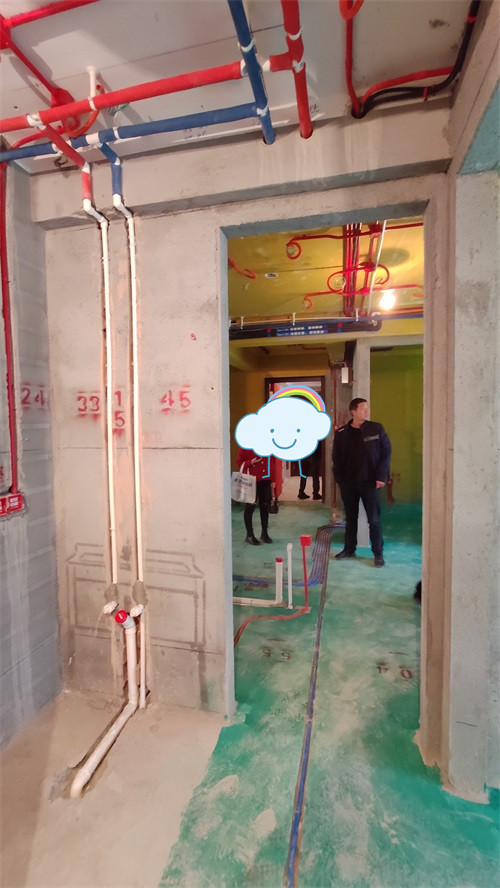

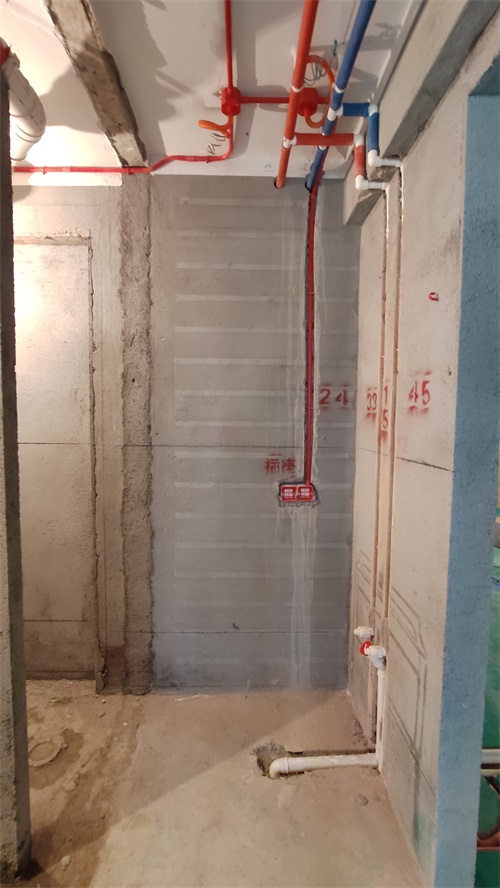

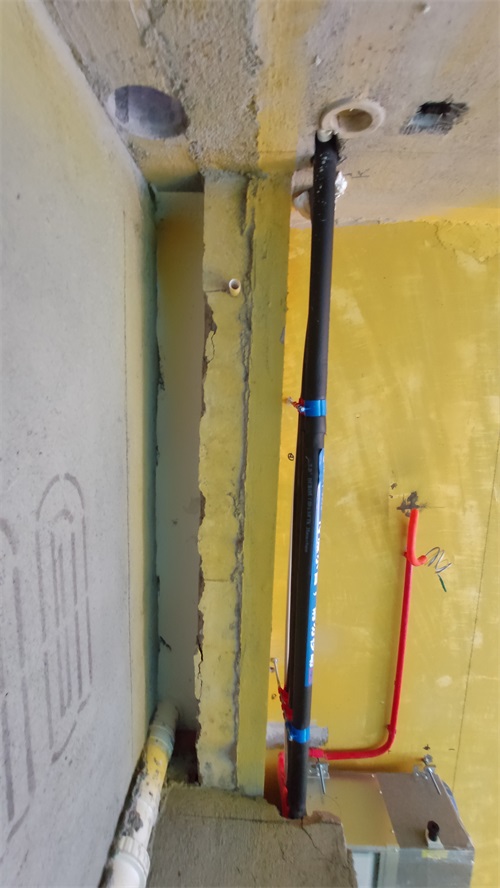

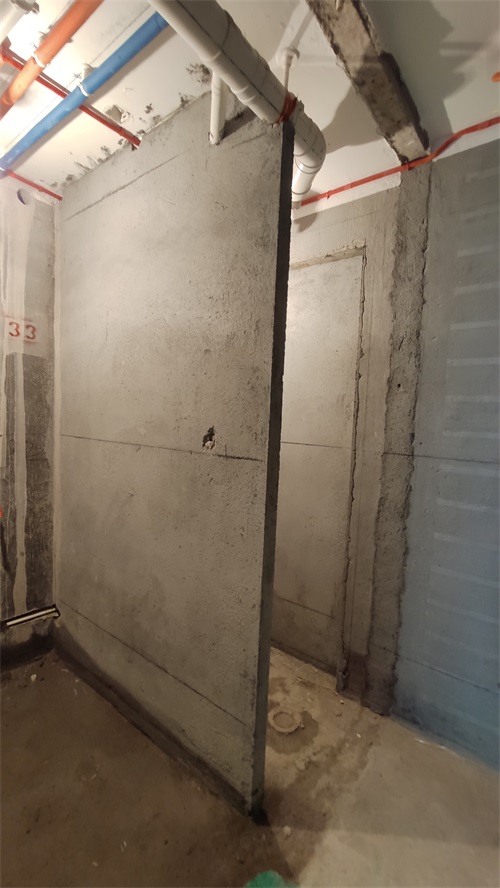

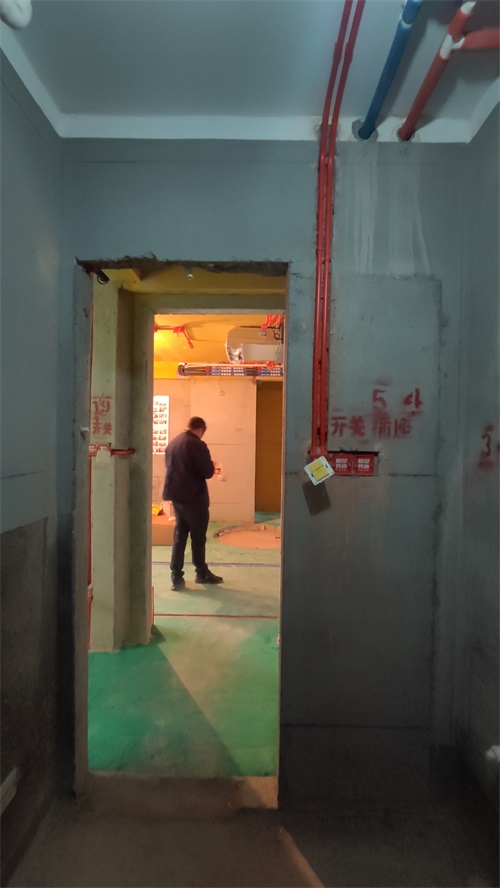

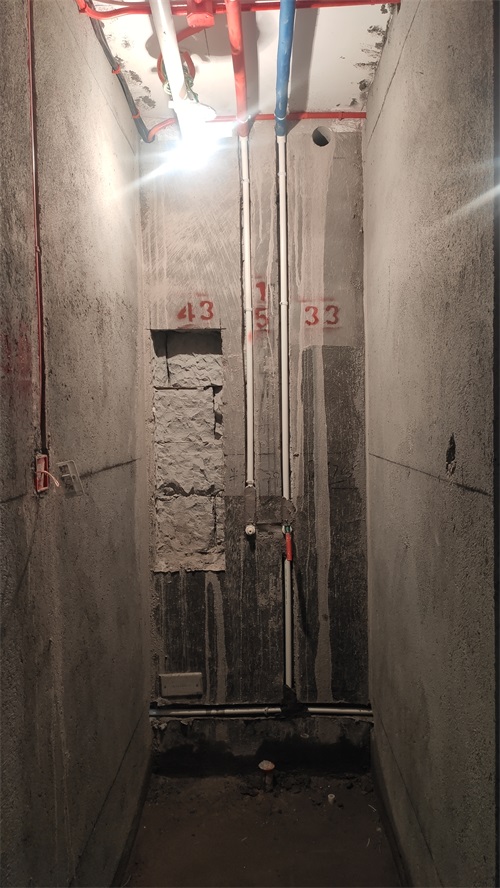

红色保温棉代表热水，蓝色保温棉代表冷水，走墙水管采用下垂式安装

发表于 2020-12-4 16:56:45

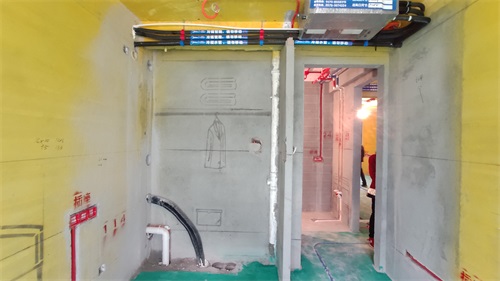

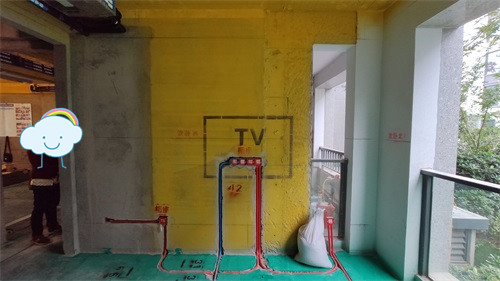

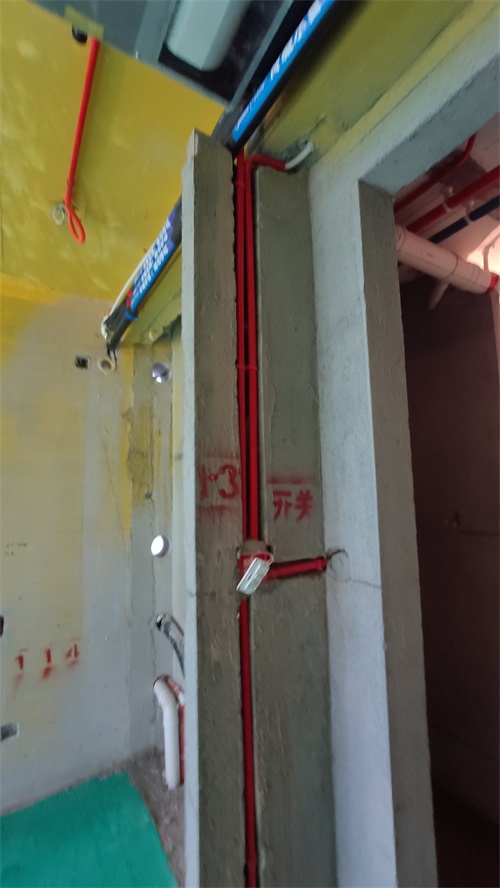

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰

发表于 2020-12-4 16:58:11

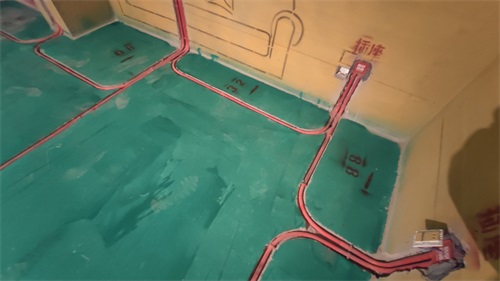

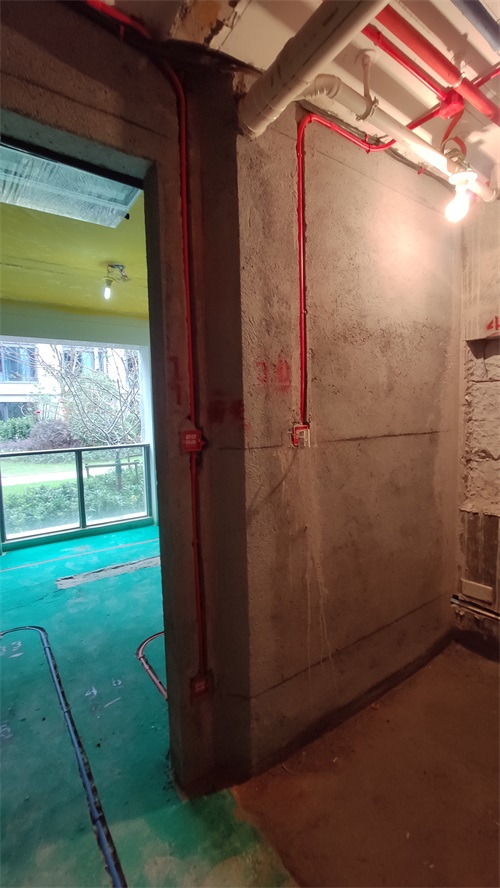

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-12-4 17:01:54

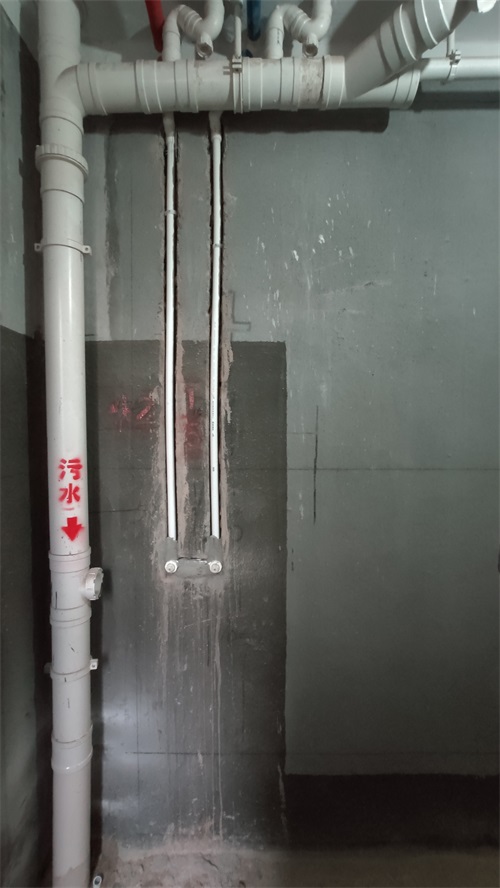

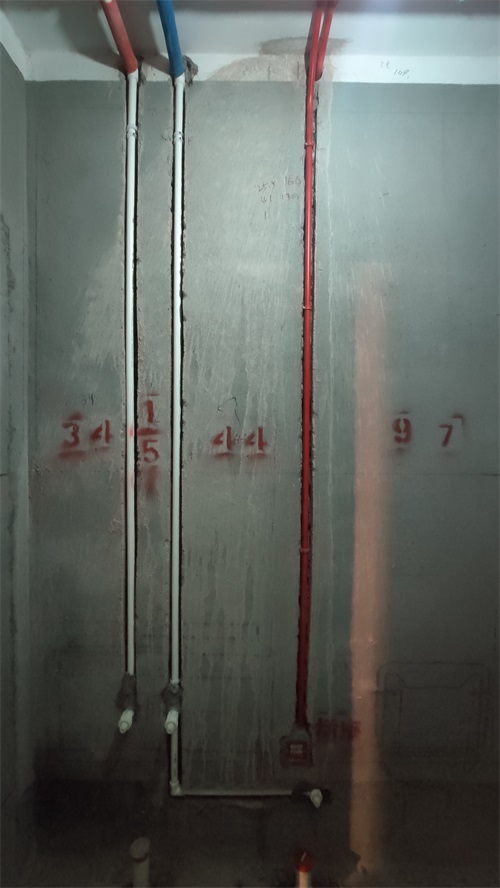

走墙水管贴瓷砖部位不需要包保温棉

发表于 2020-12-4 17:02:50

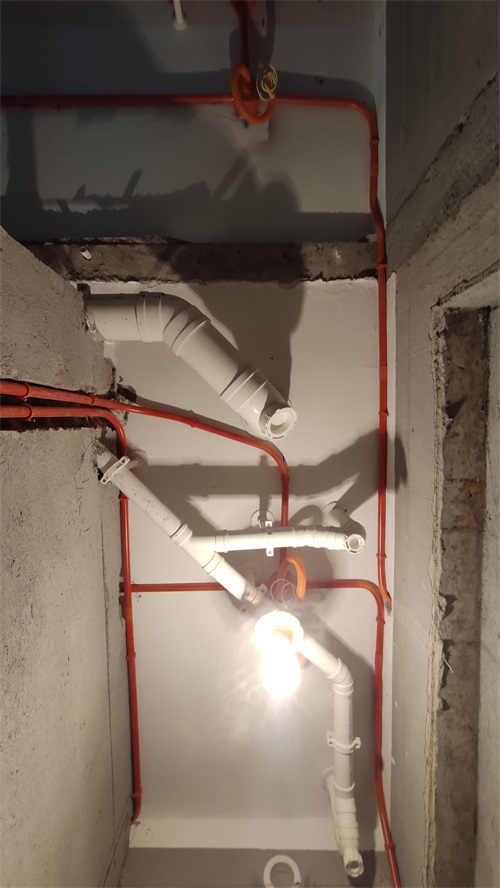

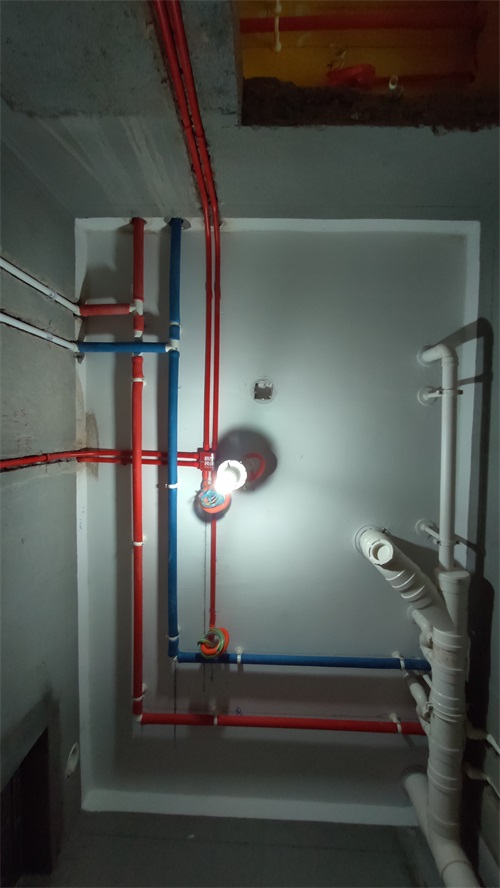

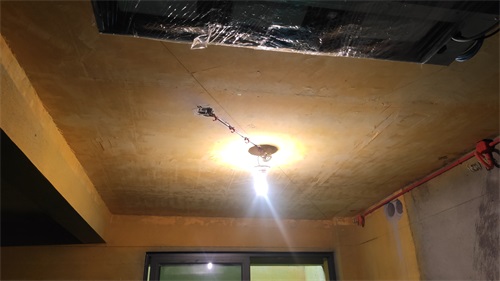

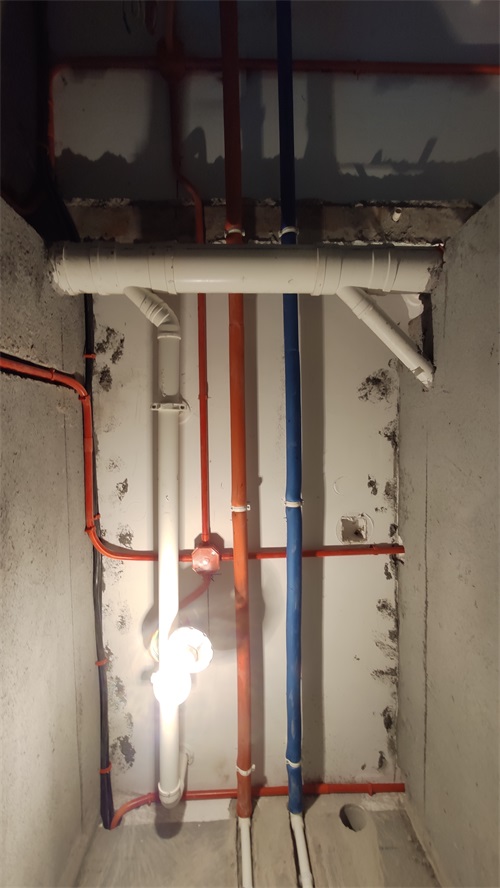

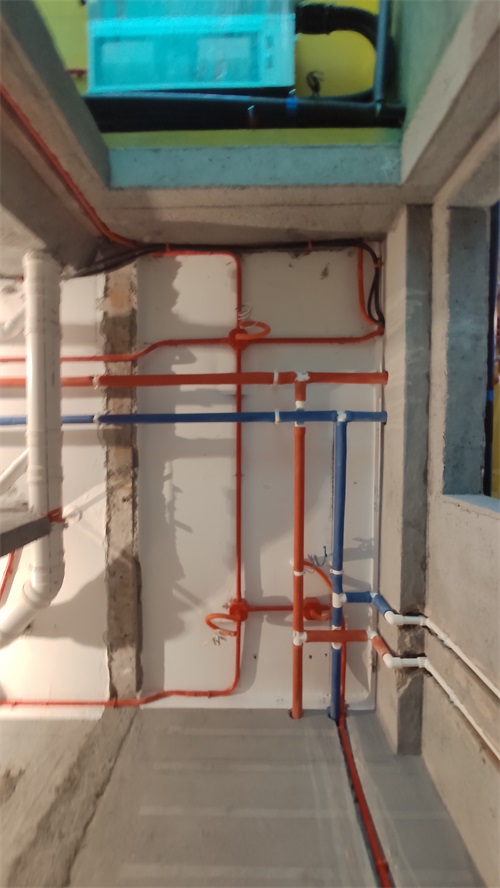

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范

发表于 2020-12-4 17:04:09

水管安排都是左热右冷

发表于 2020-12-4 17:05:18

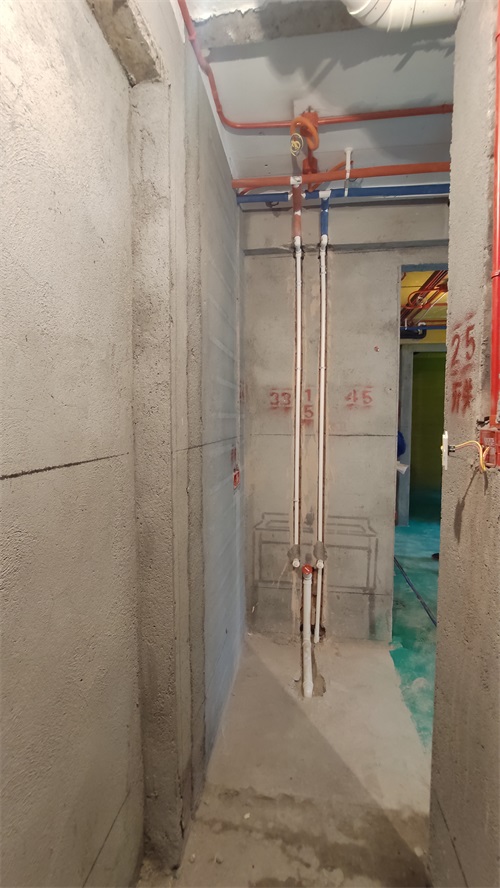

红色保温棉代表热水，蓝色保温棉代表冷水，走墙水管采用下垂式安装

发表于 2020-12-4 17:09:23

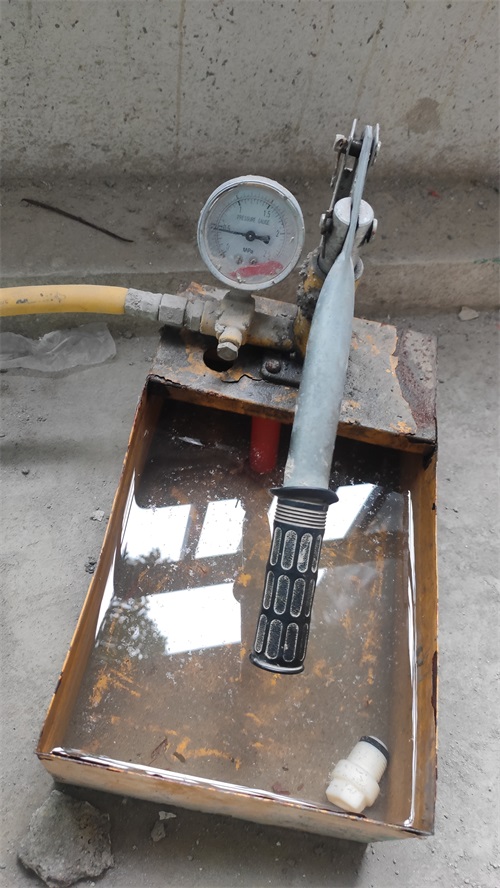

一般市政水压1.5-3公斤，我们测水压是8-10公斤，水压到一个兆帕（10公斤）半小时指钟无回荡，就代表水管及接口无漏水

发表于 2020-12-4 17:10:05

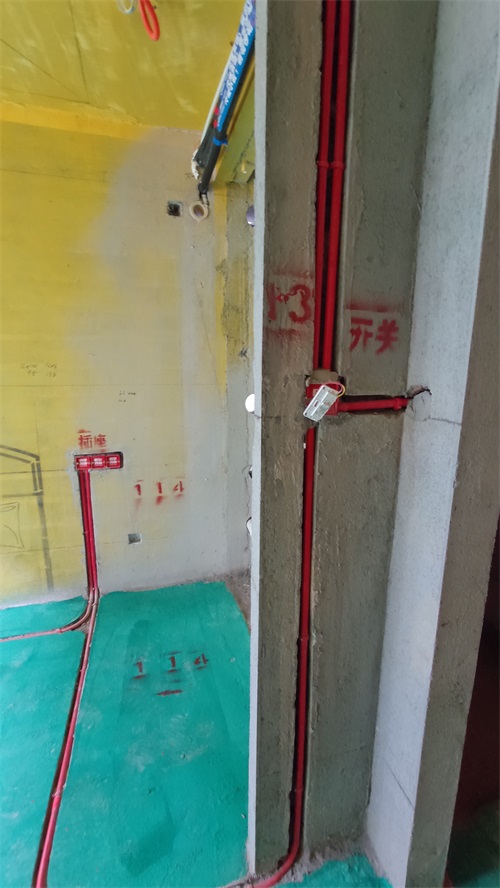

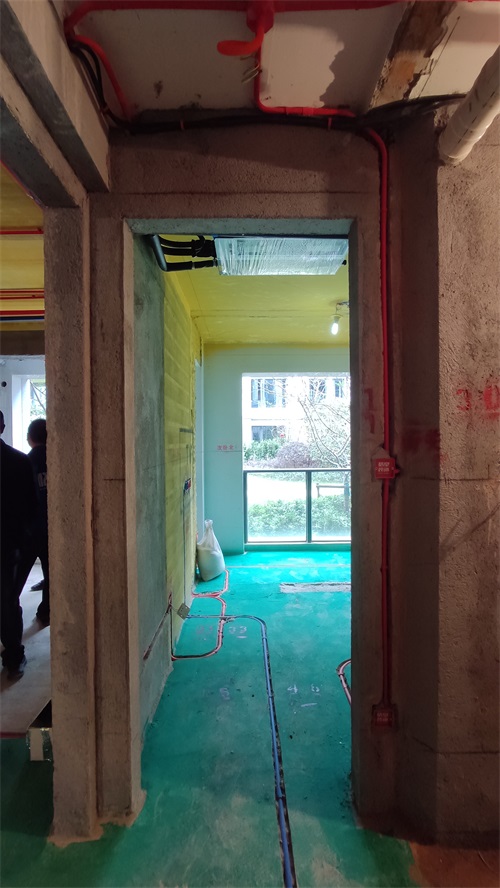

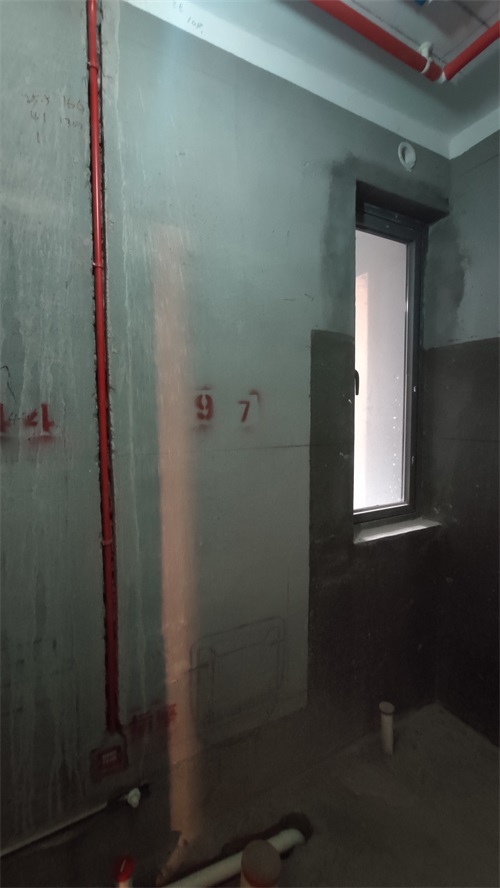

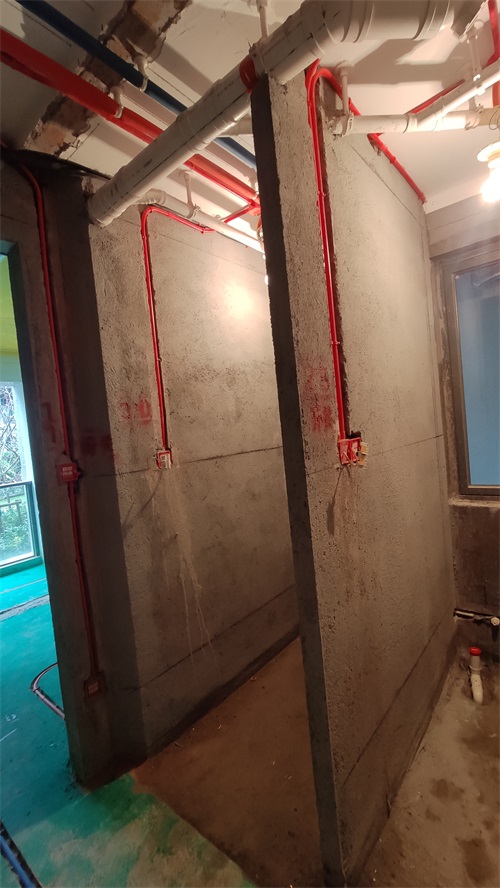

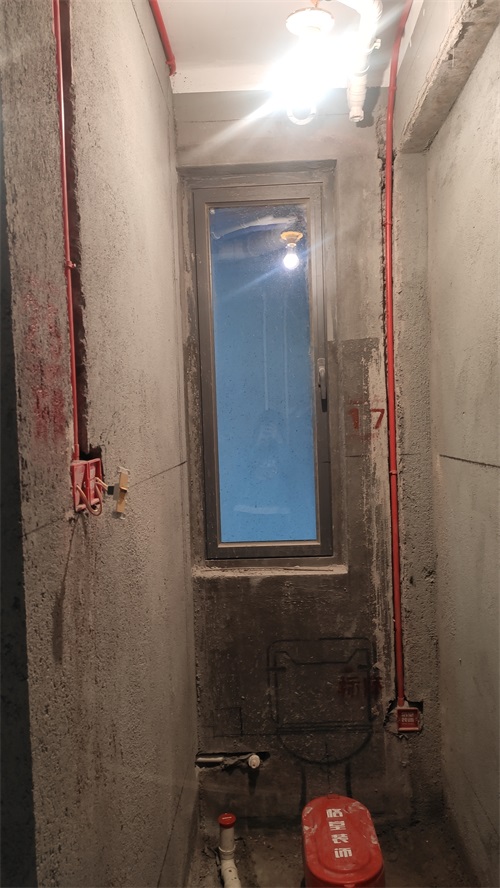

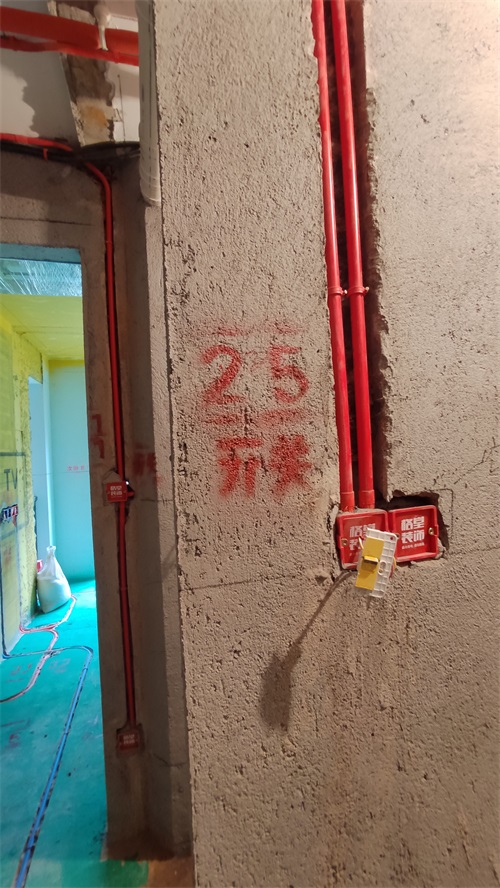

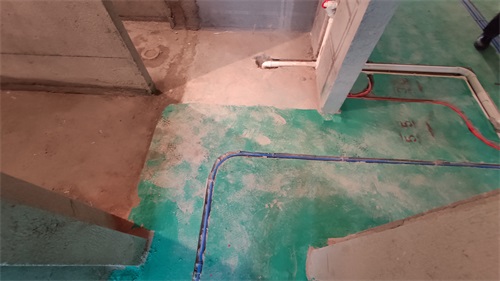

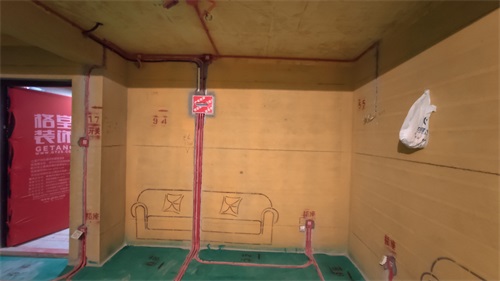

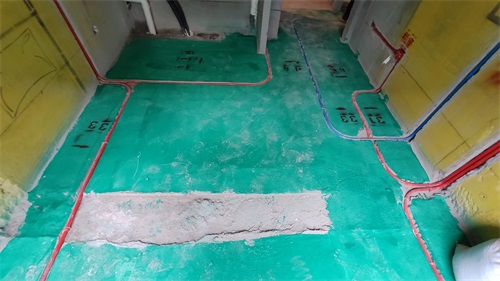

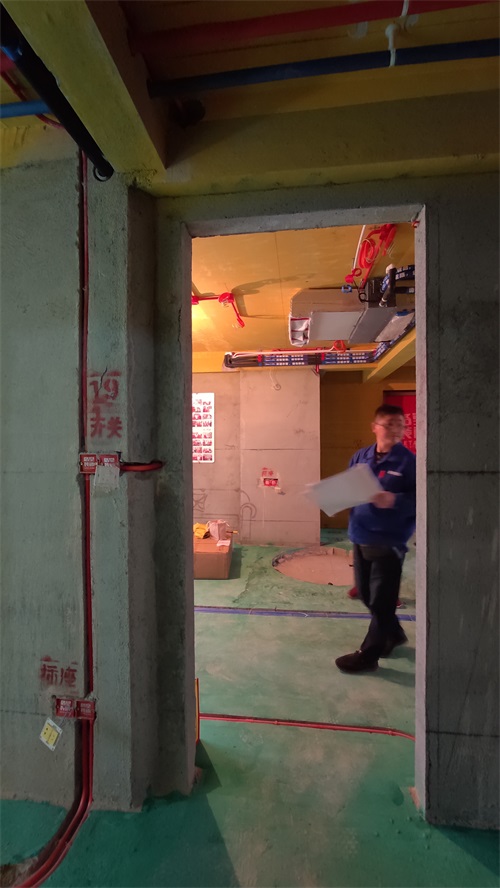

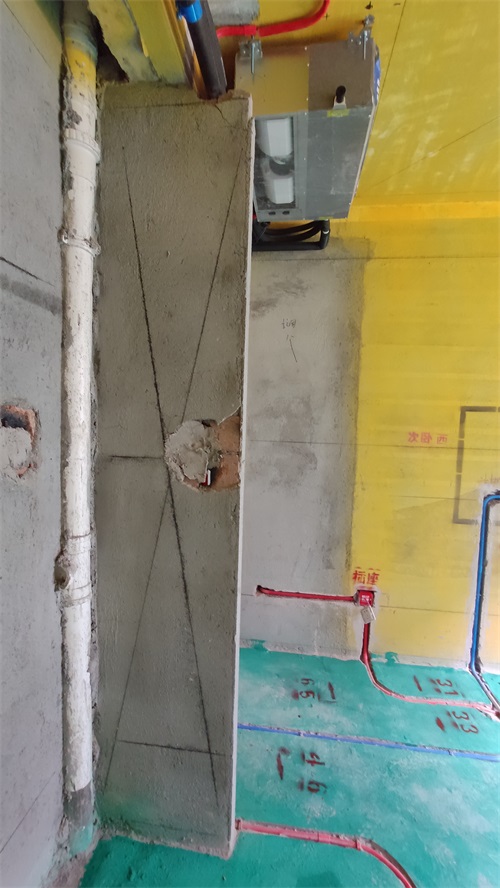

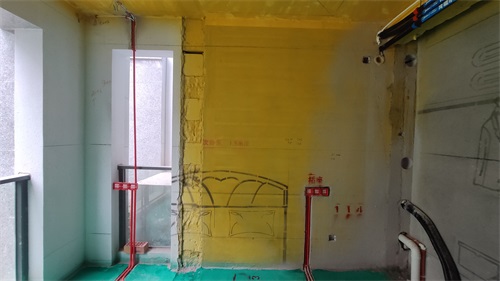

红色线管代表强电蓝色线管代表弱电
