[衢州] 悦海棠3-2-10#231㎡现代—充满孝心的现代生活

[复制链接]
 楼主| 发表于 2020-12-1 14:48:17 | 显示全部楼层

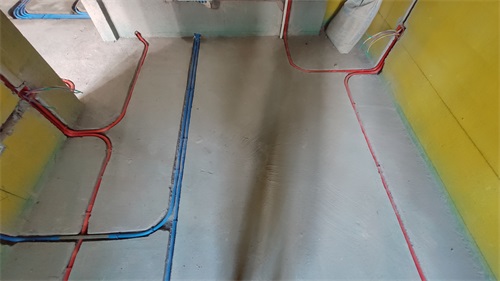

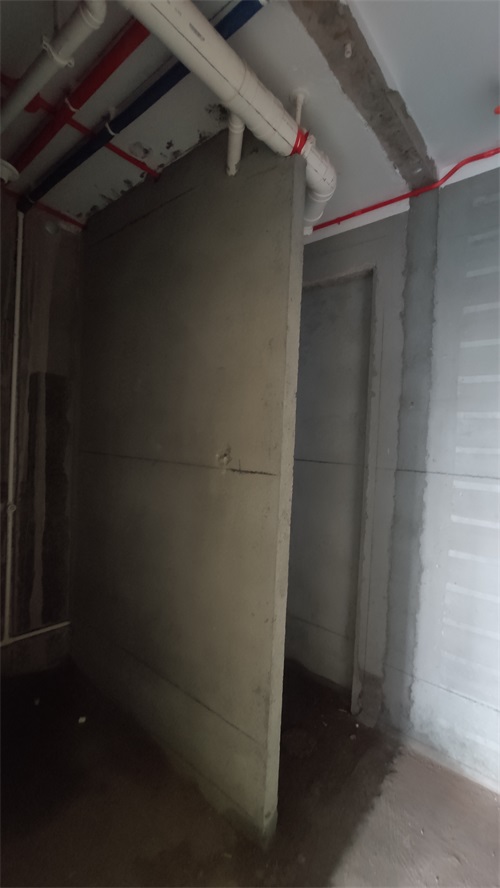

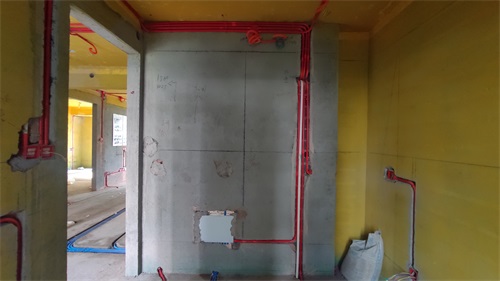

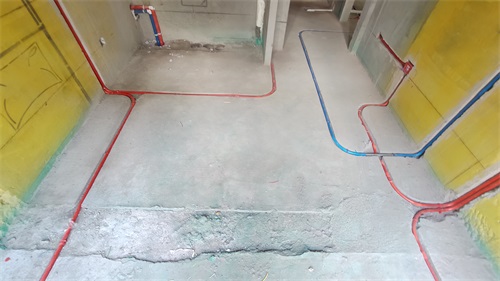

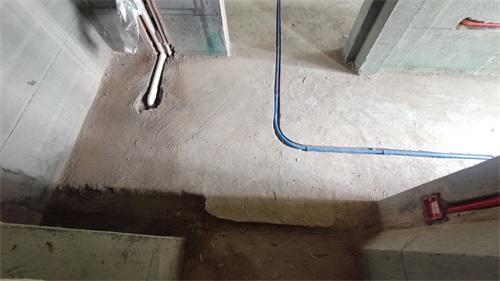

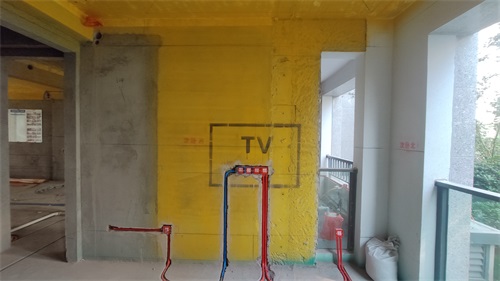

红色线管代表强电，蓝色线管代表弱电，强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰

回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-12-1 14:49:00 | 显示全部楼层

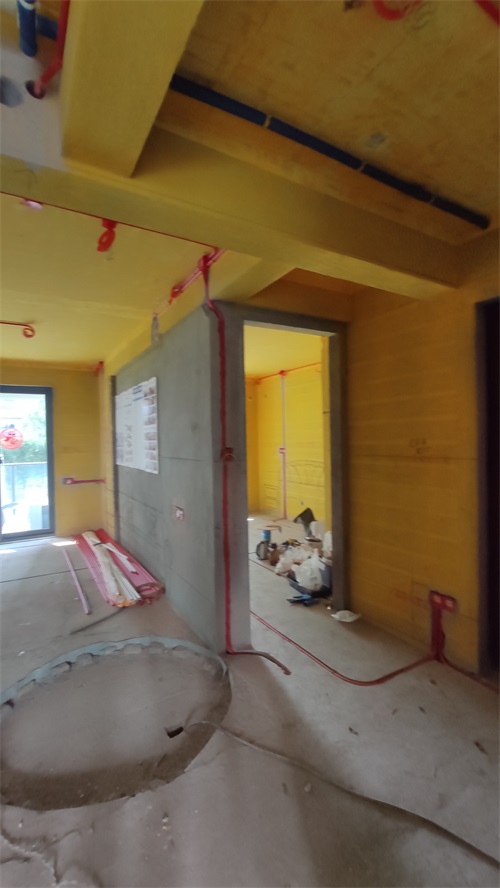

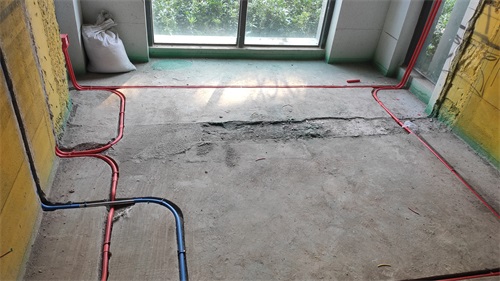

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上




回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-12-1 14:49:36 | 显示全部楼层

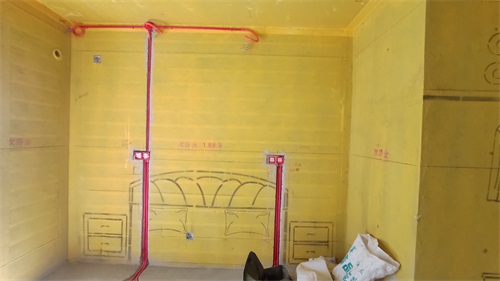

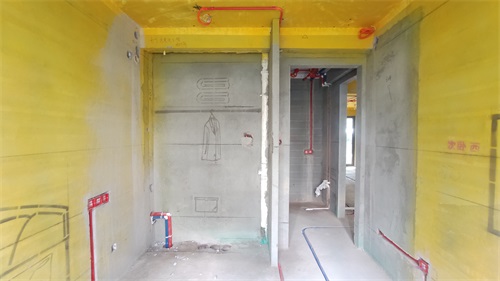

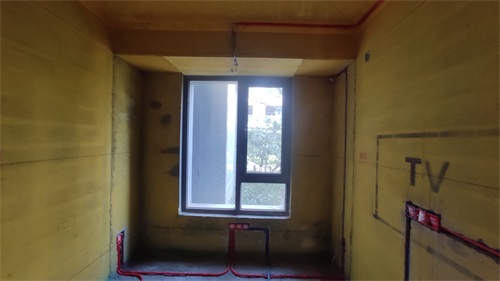

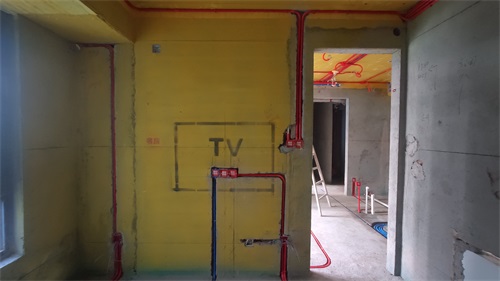

卧室内电视机电源由开关控制










回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-12-1 14:50:12 | 显示全部楼层

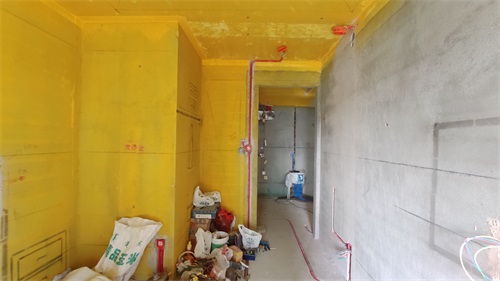

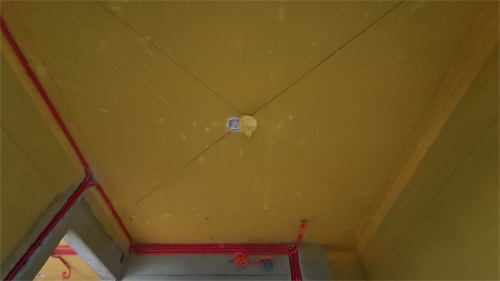

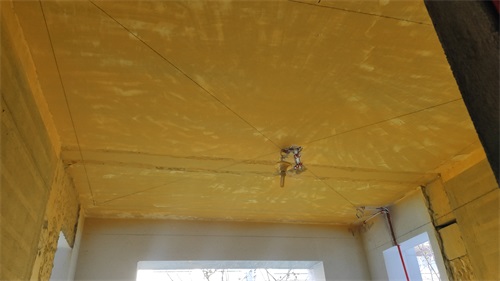

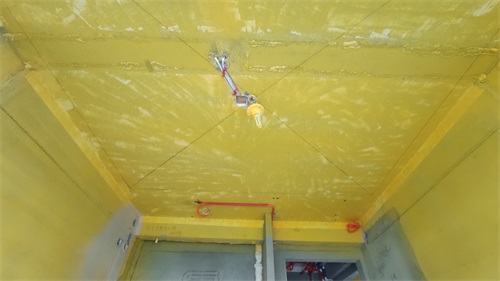

顶部线路灯线移位用黄腊管保护









回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-12-1 14:51:25 | 显示全部楼层

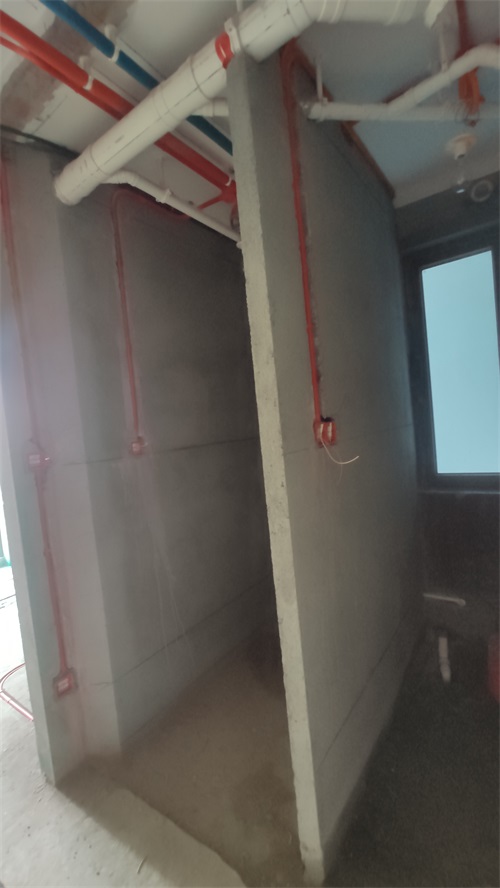

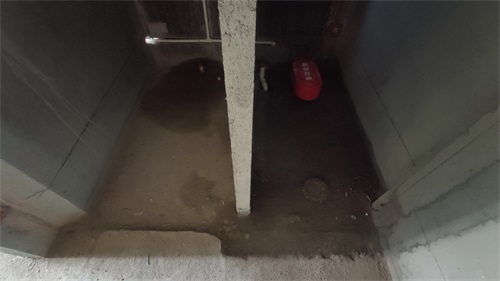

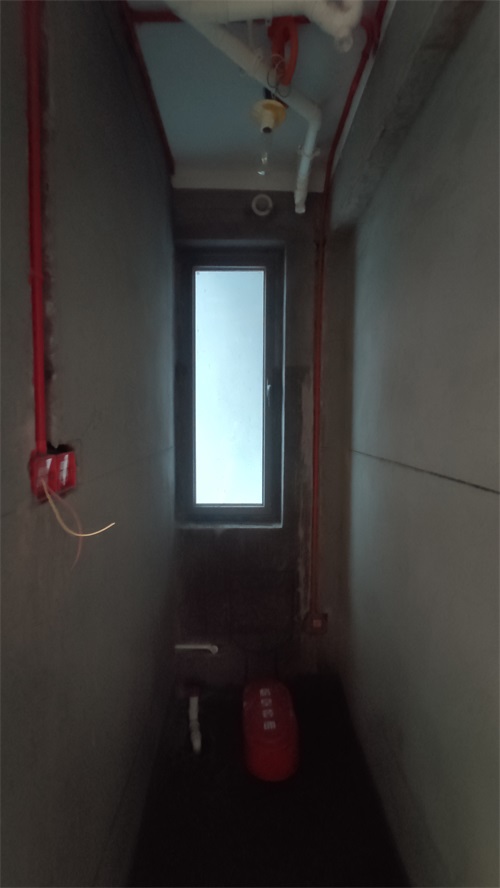

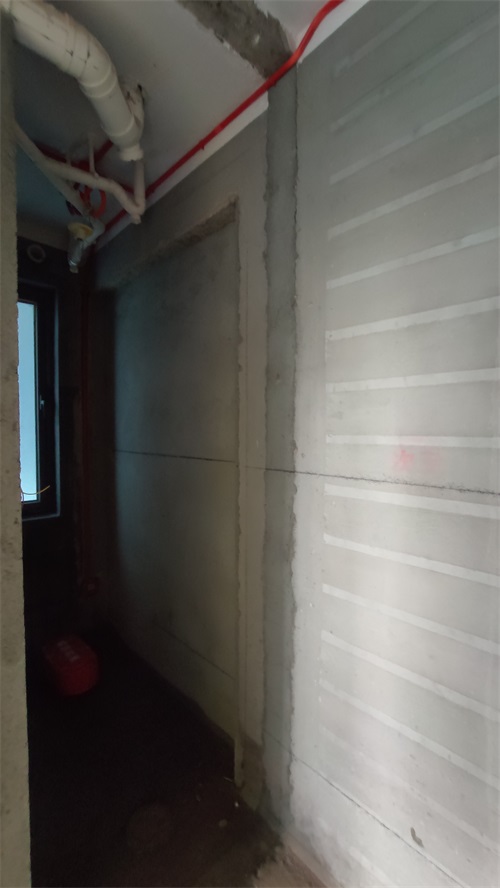

走墙水管贴瓷砖部位不需要包保温棉








回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-12-1 14:52:28 | 显示全部楼层

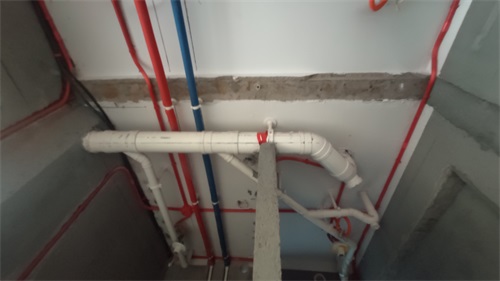

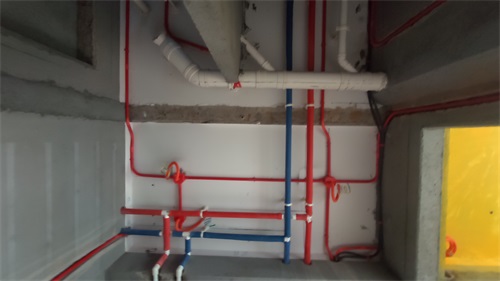

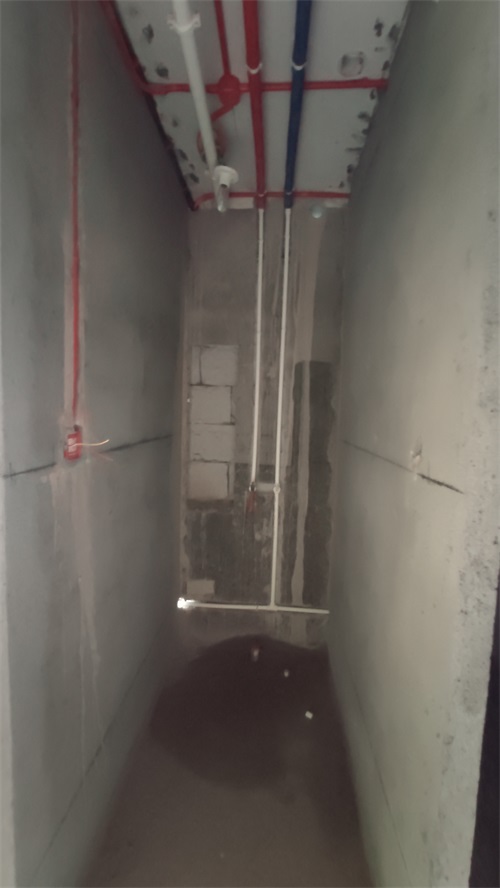

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头










回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-12-1 14:53:18 | 显示全部楼层

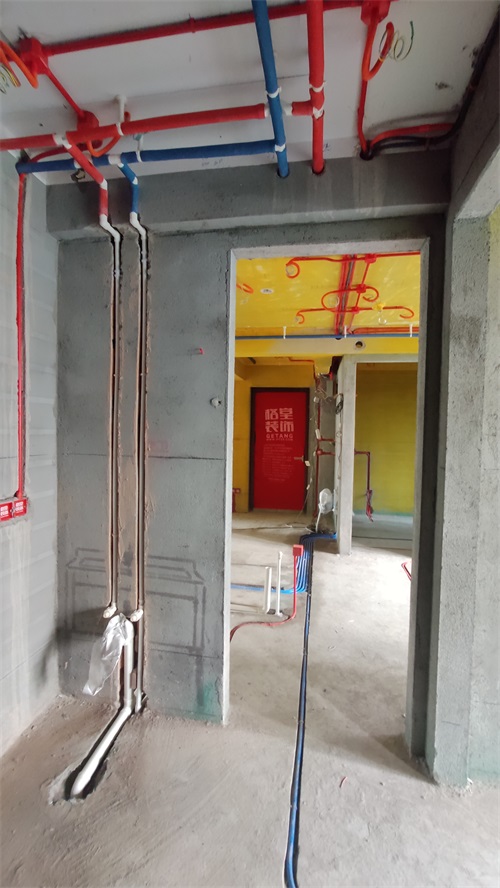

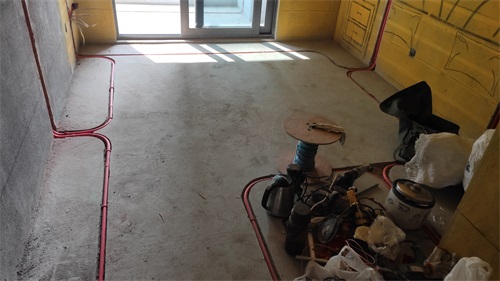

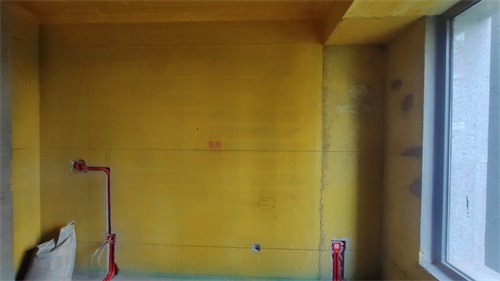

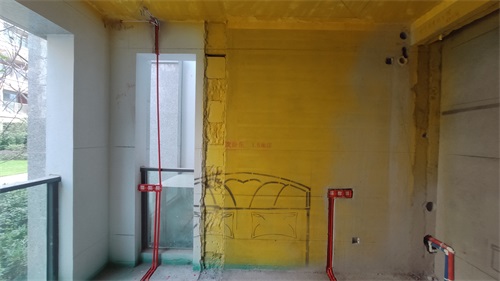

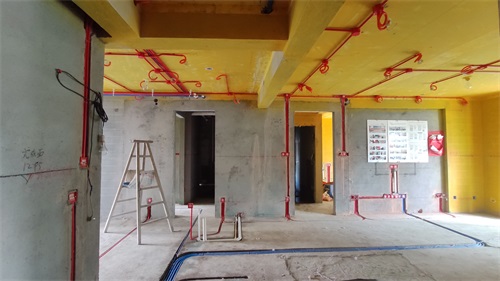

线路布置横平竖直符合施工规范










回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-12-1 14:53:51 | 显示全部楼层

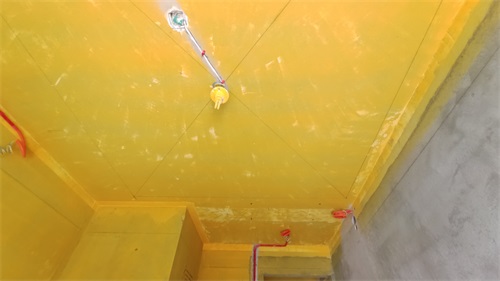

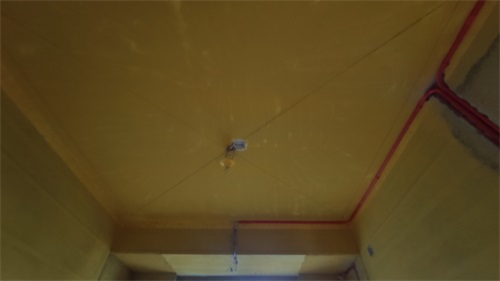

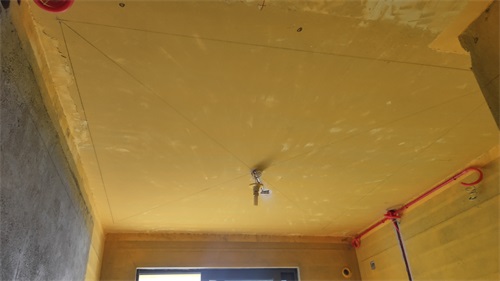

顶部灯线移位用黄腊管保护







回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-12-1 14:54:29 | 显示全部楼层

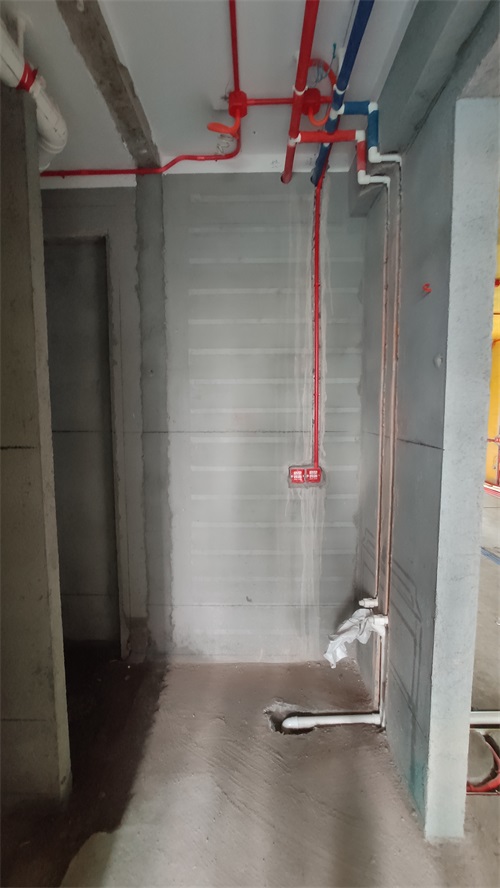

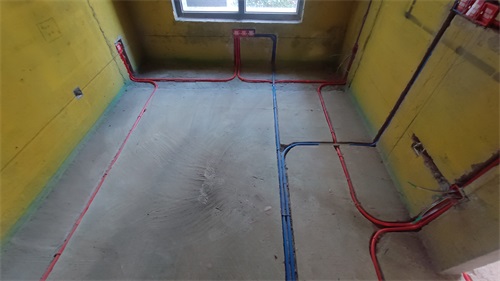

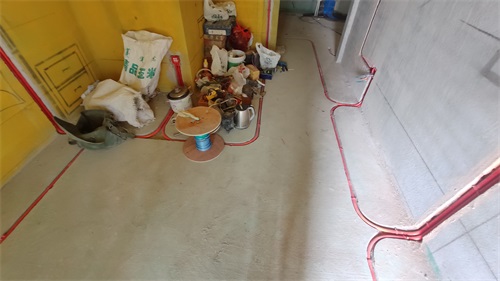

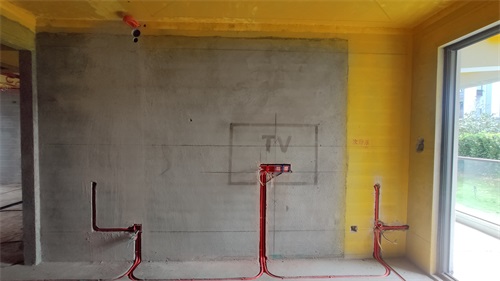

红色线管代表强电，蓝色线管代表弱电








回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-12-1 14:54:54 | 显示全部楼层

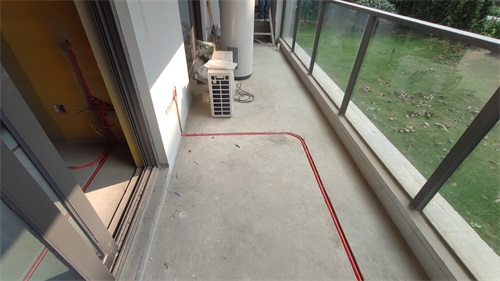

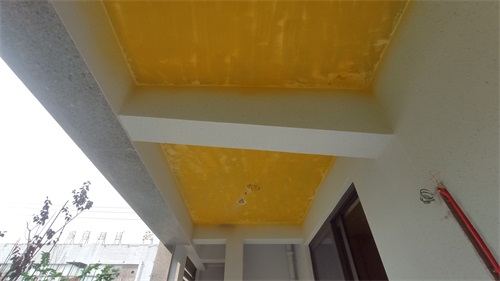

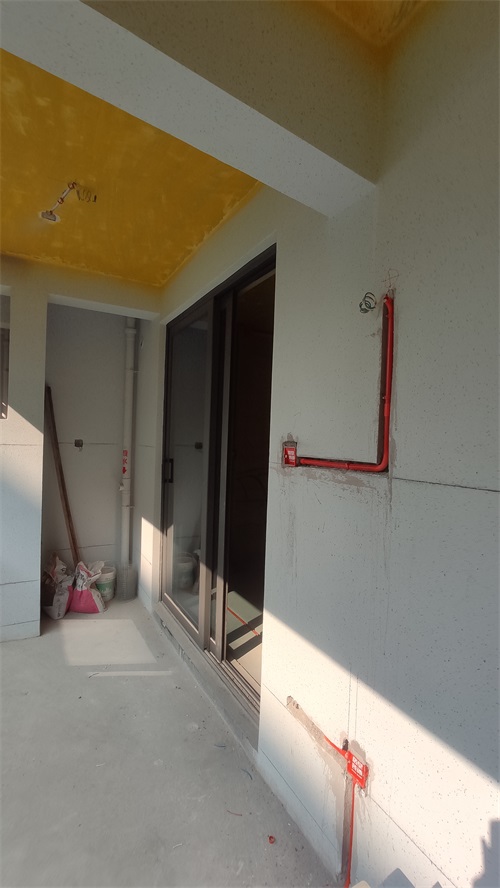

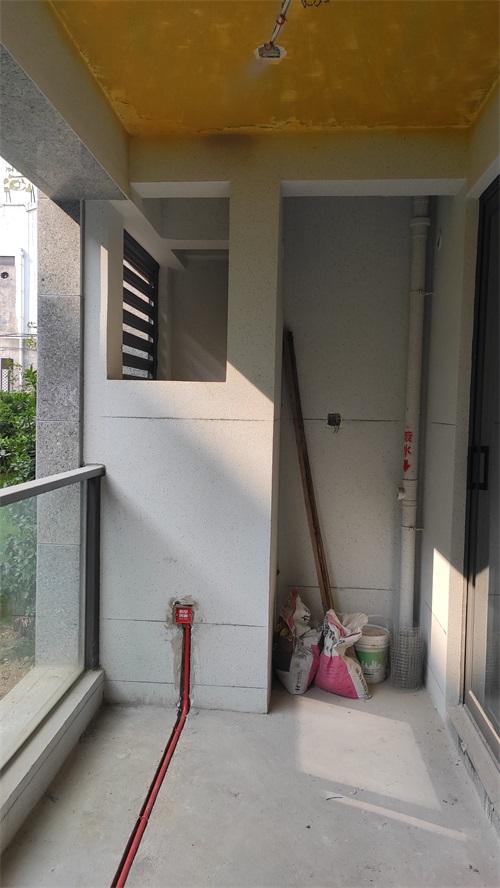

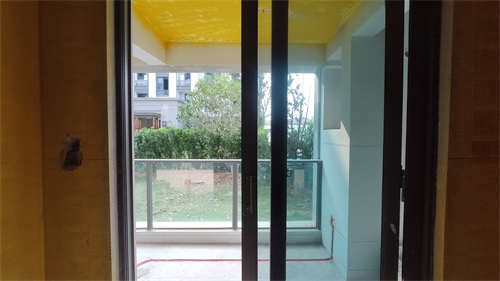

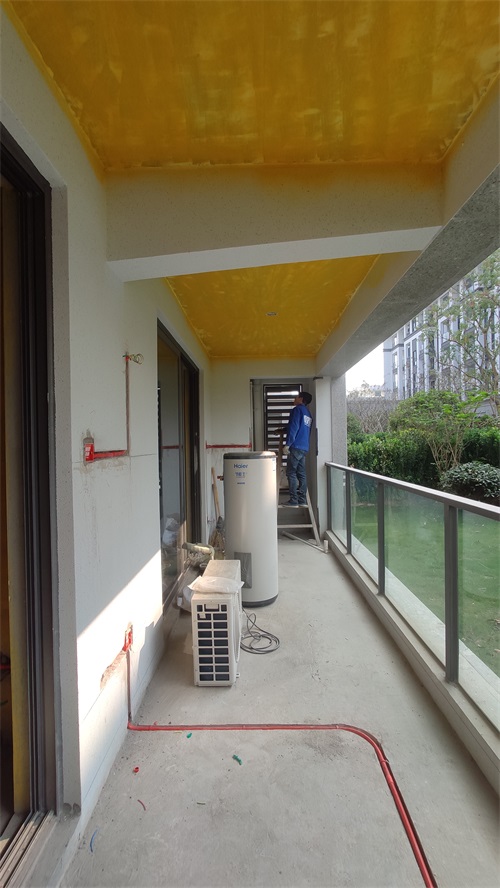

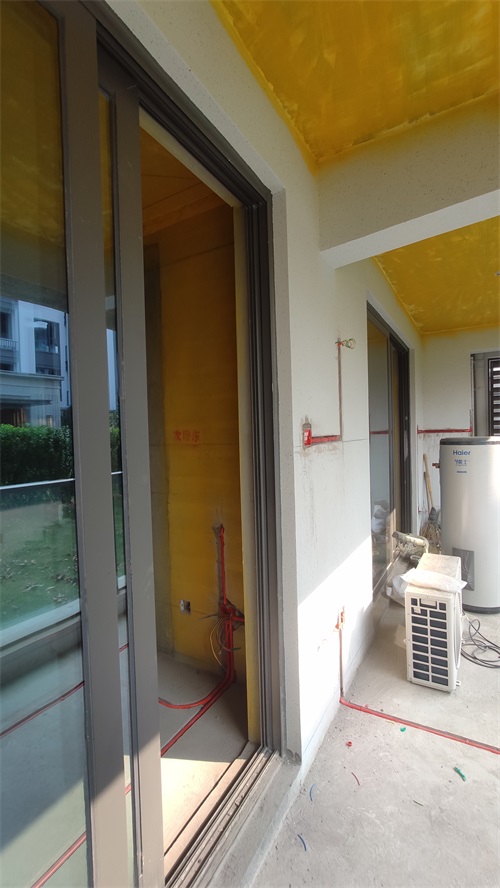

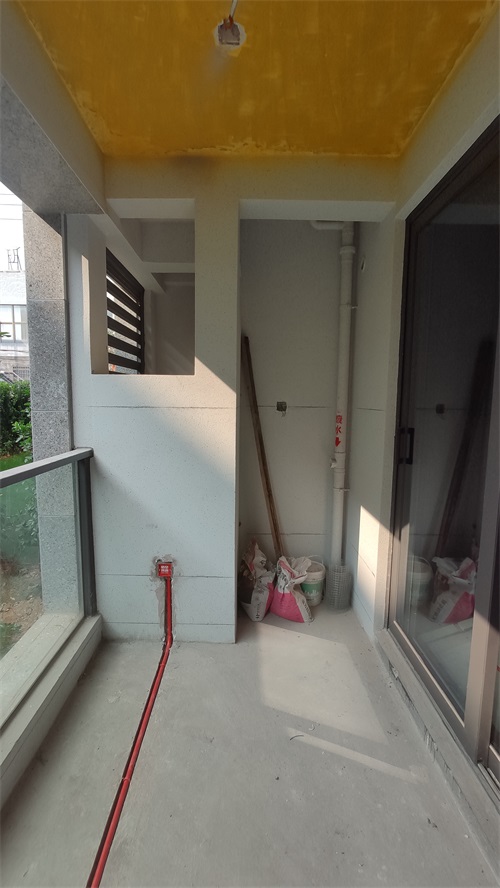

阳台线路布置
