[衢州] 博纳雅苑20#351㎡现代美式—— 听见自然的声音

[复制链接]
 楼主| 发表于 2020-11-28 11:48:18 | 显示全部楼层

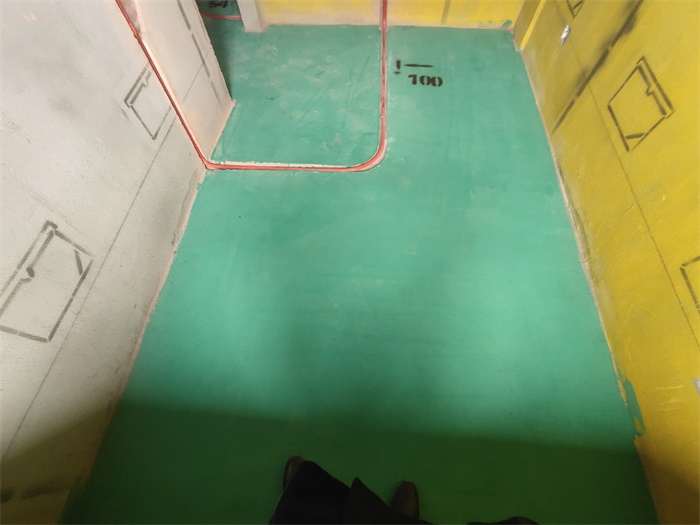

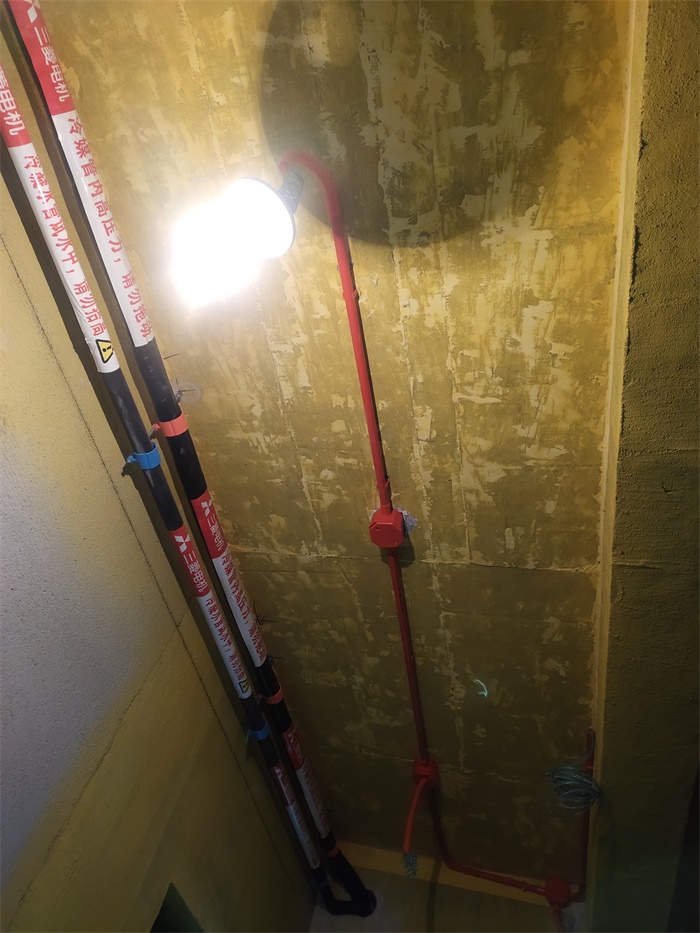

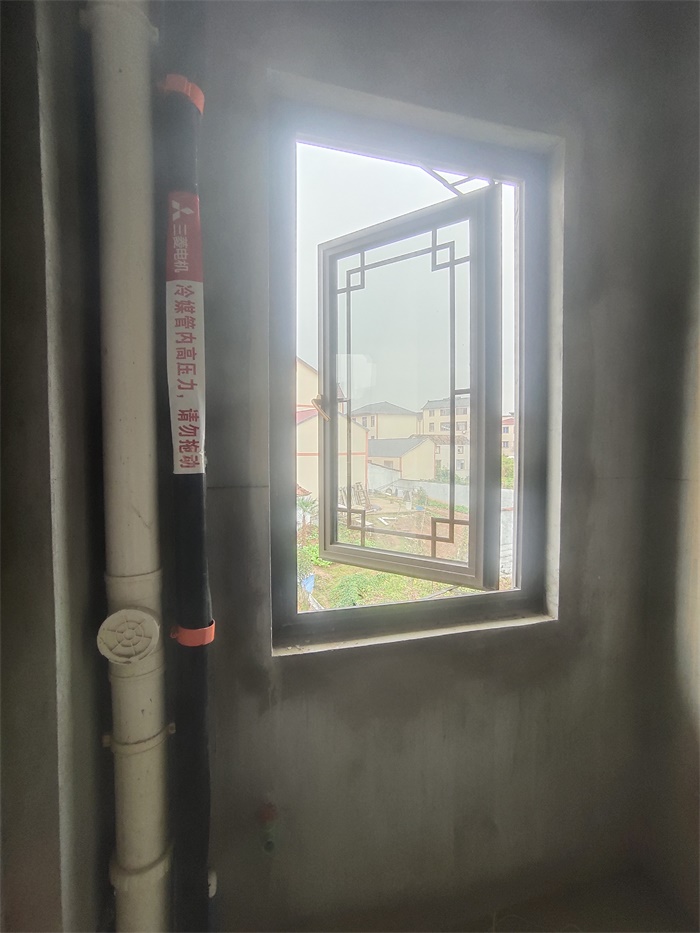

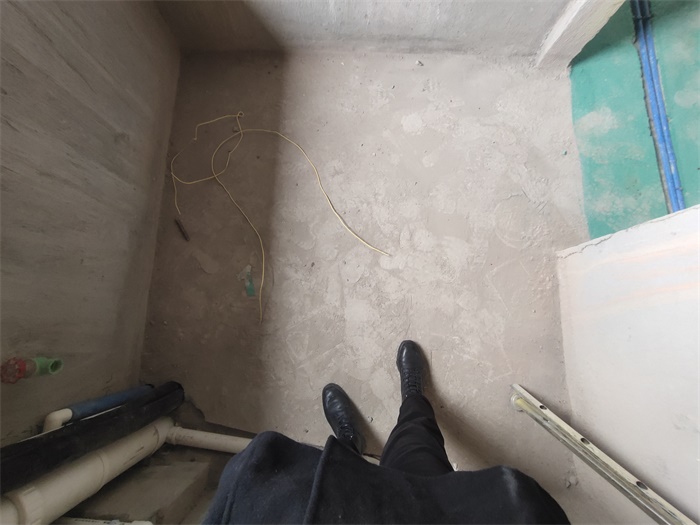

三楼洗衣房对角




回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-28 11:49:05 | 显示全部楼层

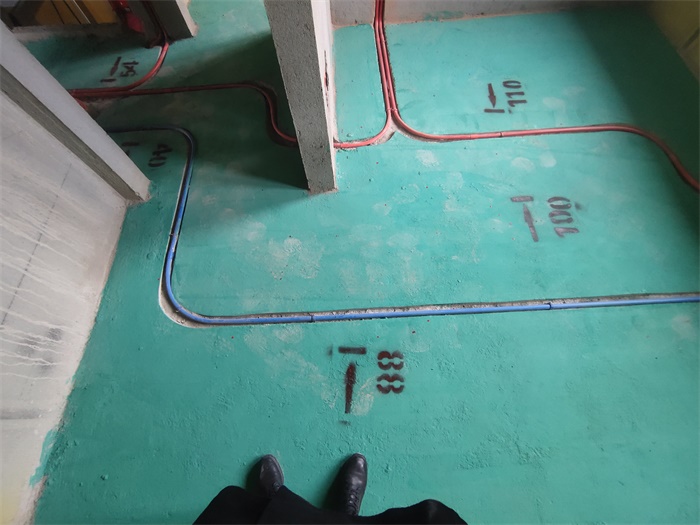

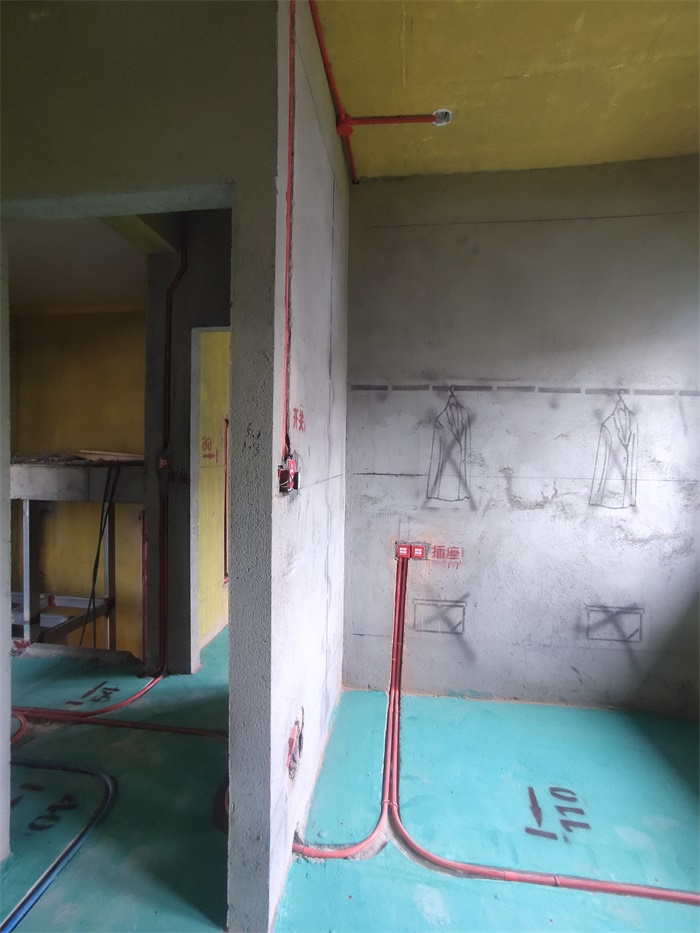

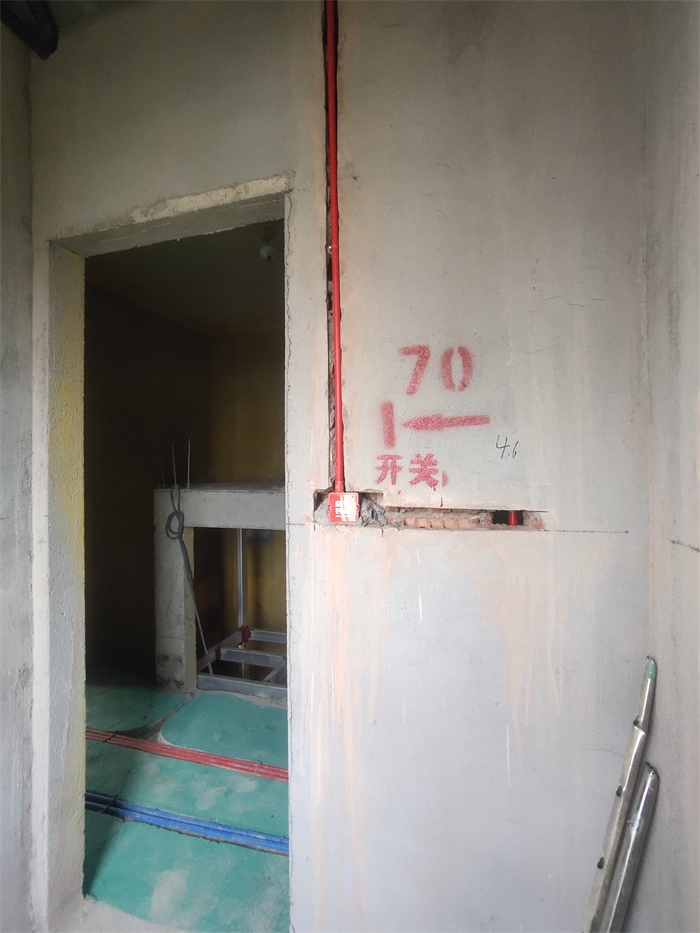

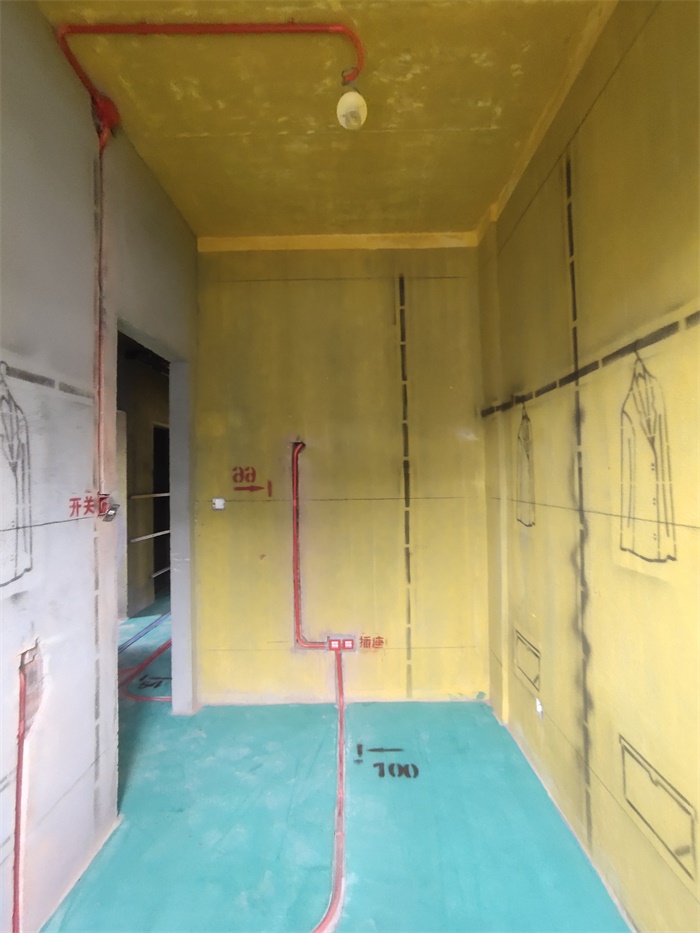

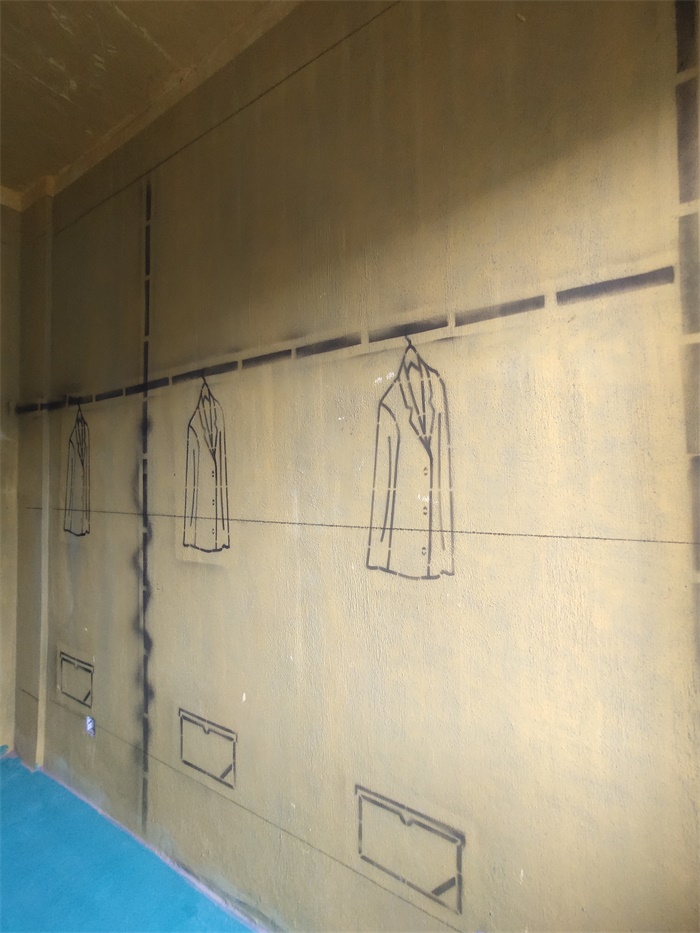

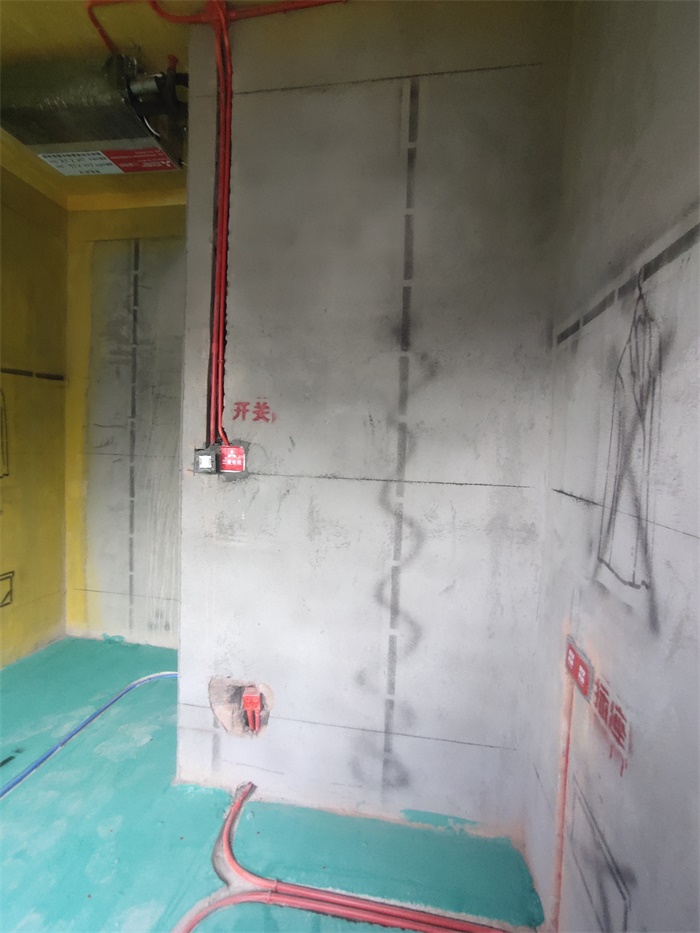

三楼衣帽间水电布置图




回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-28 11:49:29 | 显示全部楼层

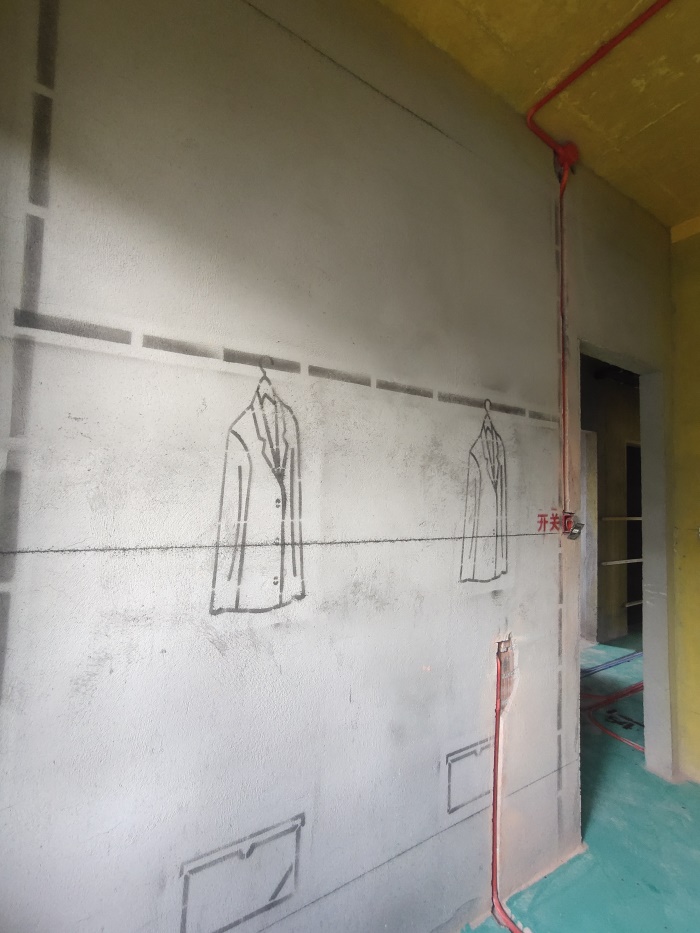

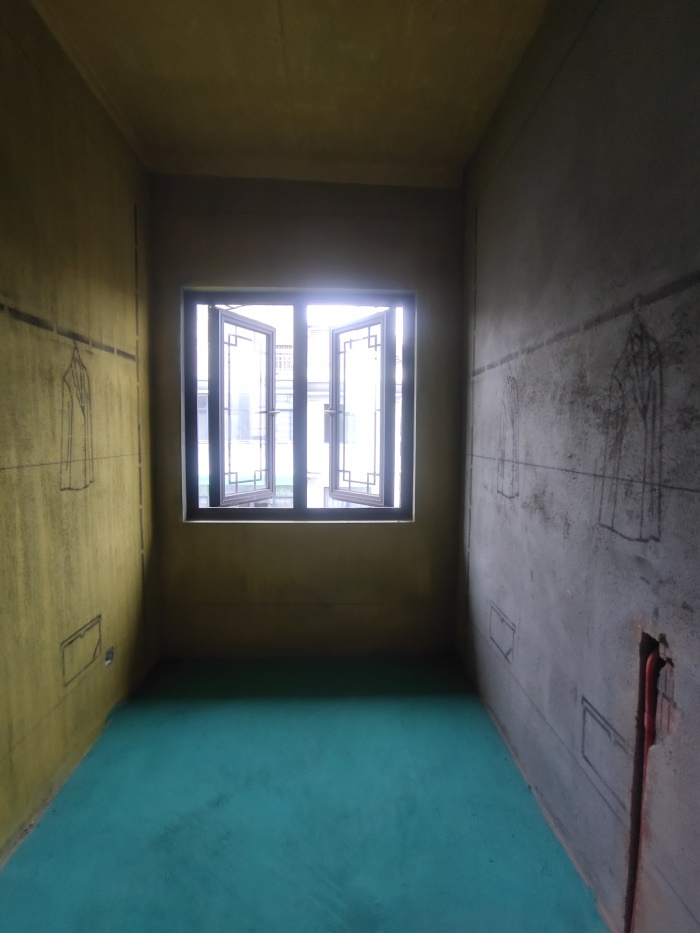

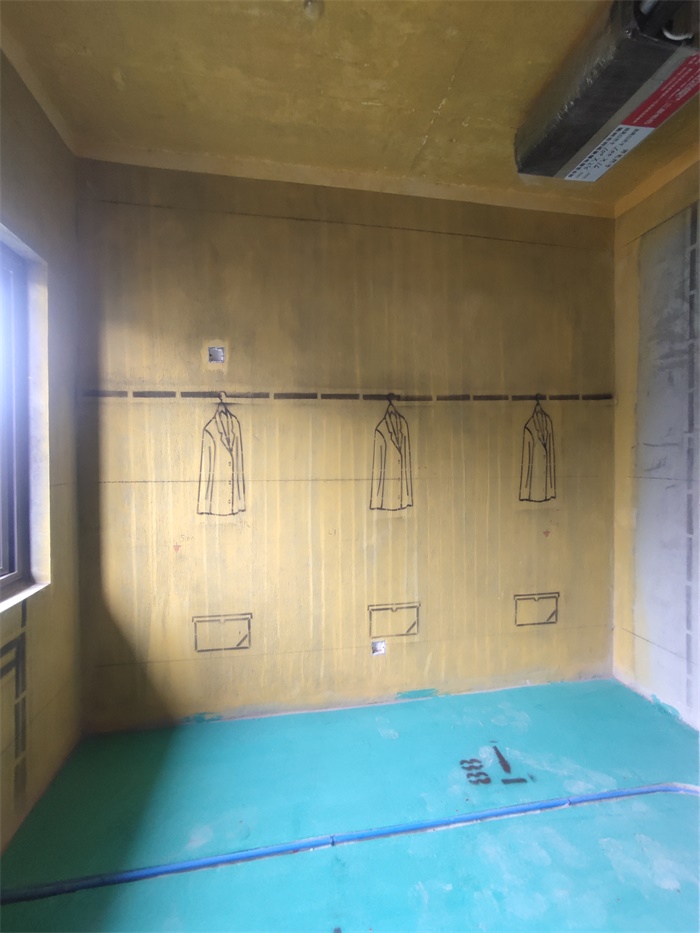

三楼衣帽间对角




回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-28 11:50:00 | 显示全部楼层

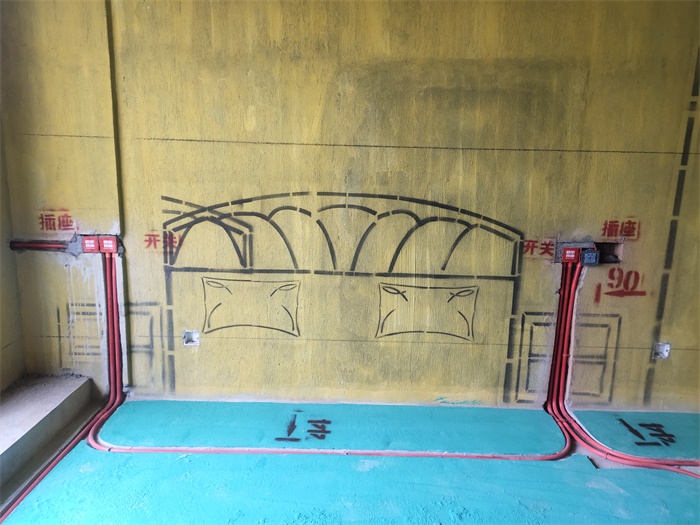

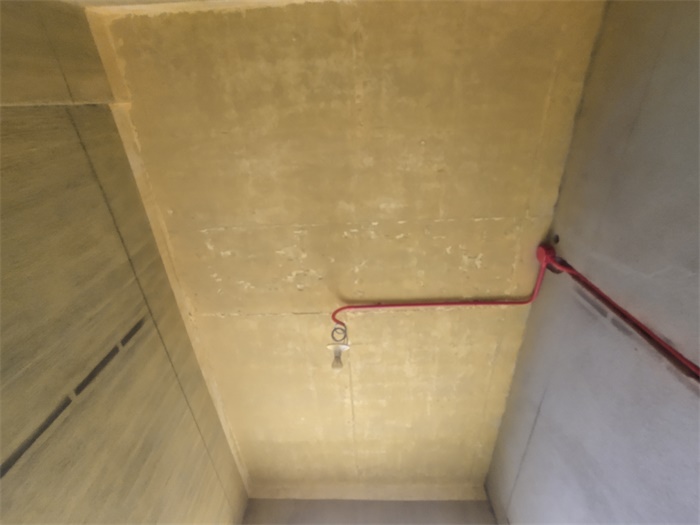

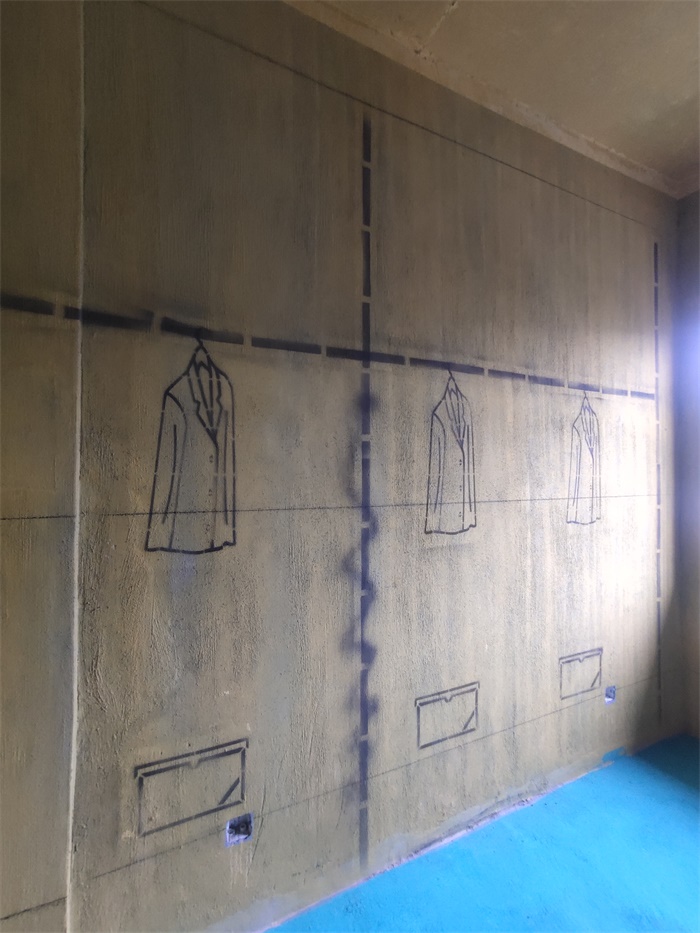

三楼次卧水电布置图




回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-28 11:50:52 | 显示全部楼层

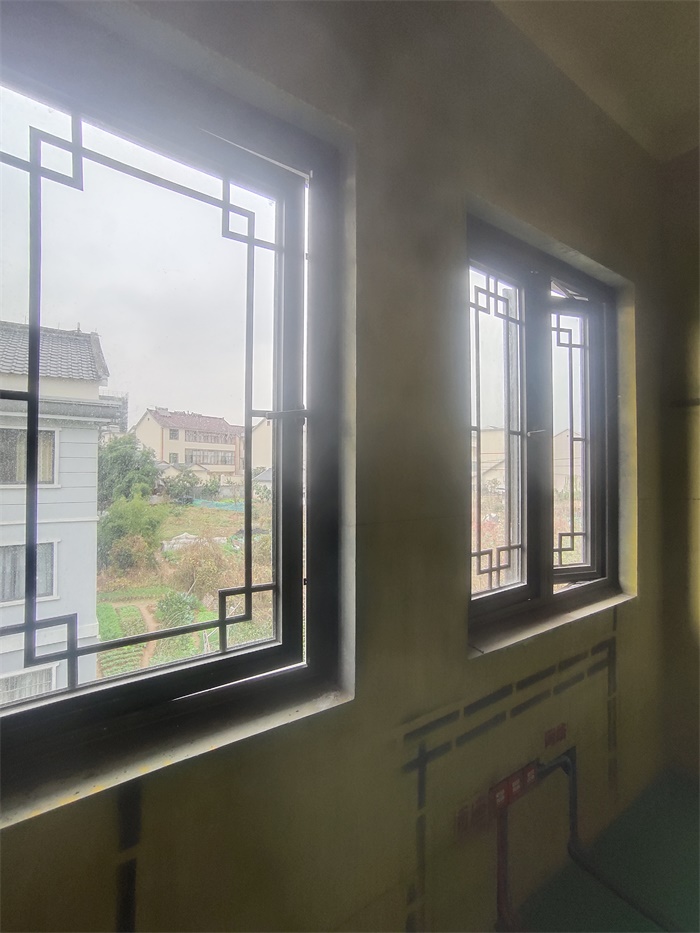

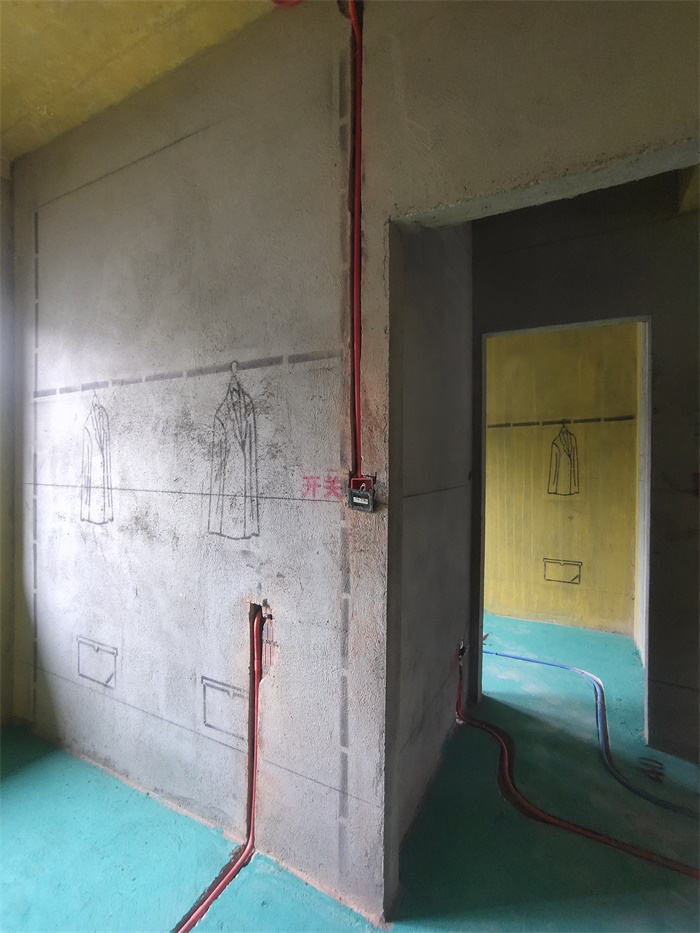

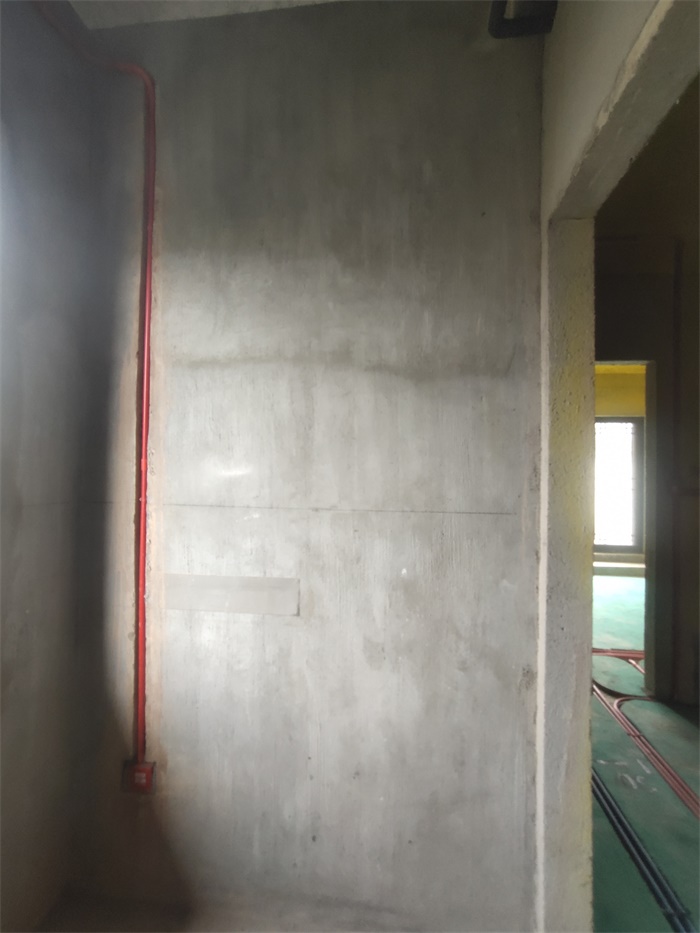

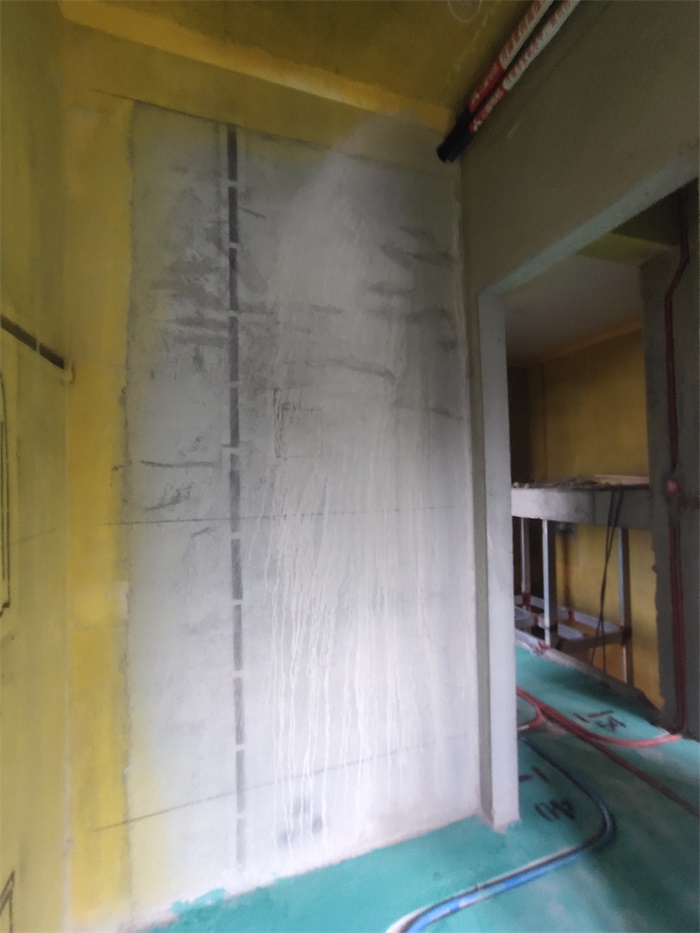

三楼次卧对角




回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-28 11:52:35 | 显示全部楼层

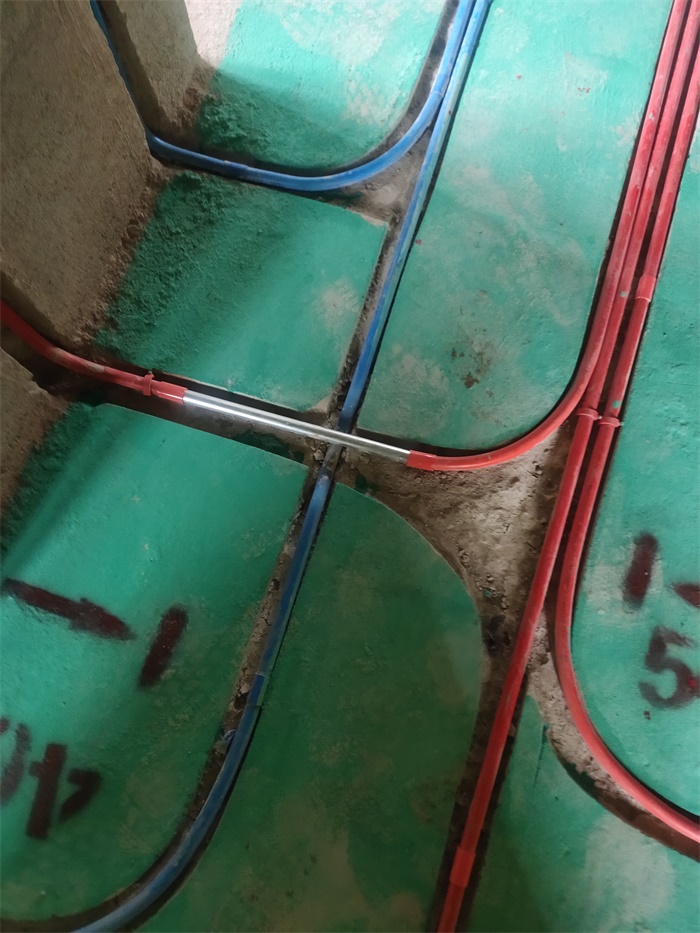

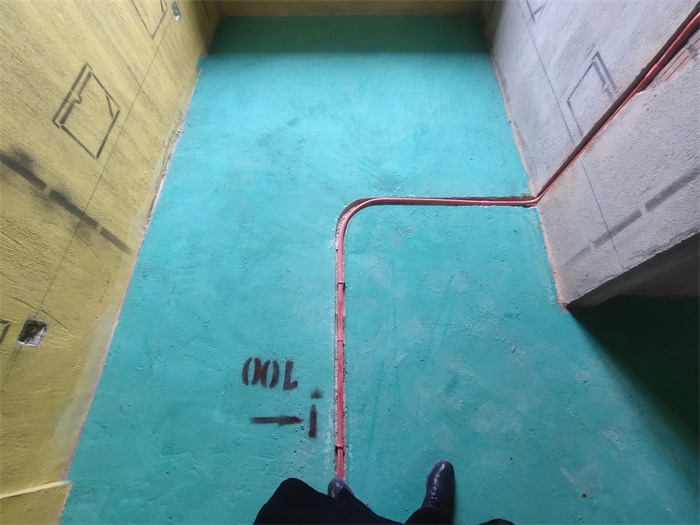

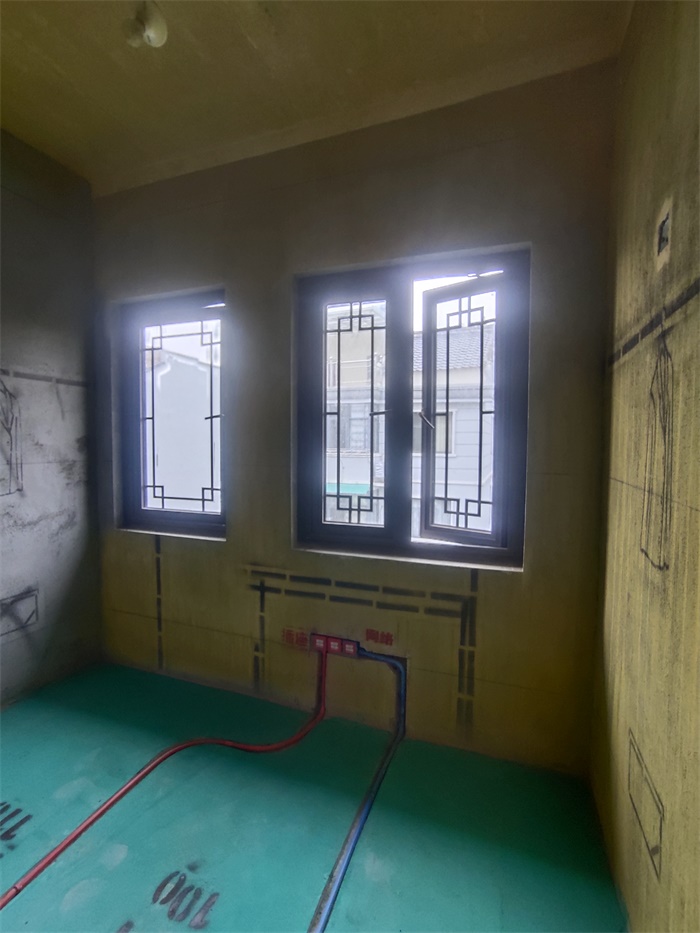

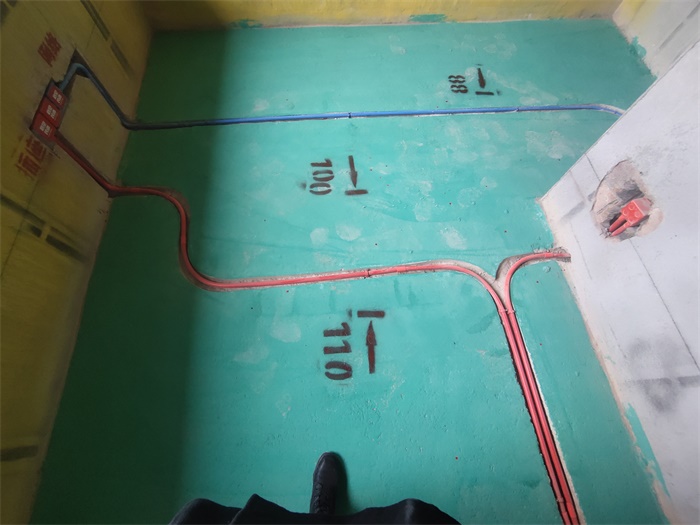

红色为强电，蓝色为弱电，强弱电相距30公分以上，强弱电交接处用金属屏蔽管，防止干扰。

回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-28 11:53:18 | 显示全部楼层

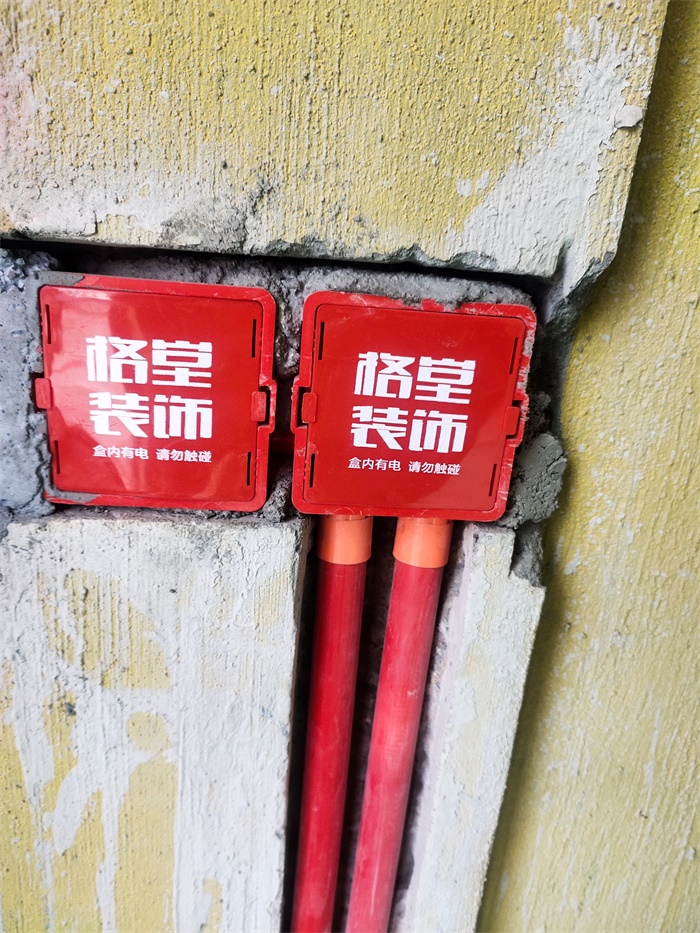

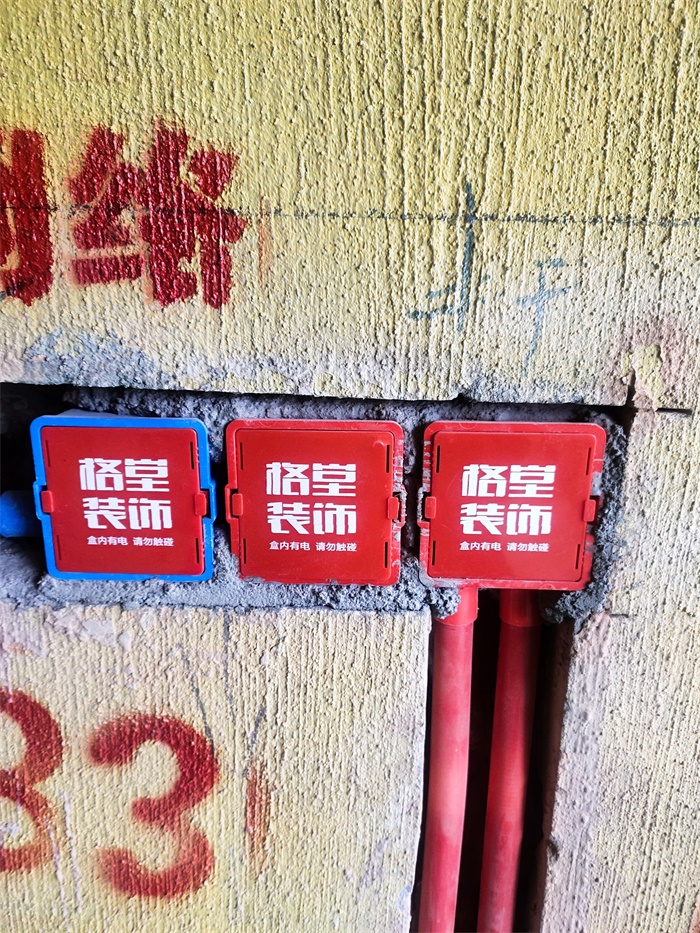

线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-28 11:53:55 | 显示全部楼层

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-28 11:55:18 | 显示全部楼层

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-11-28 11:55:52 | 显示全部楼层

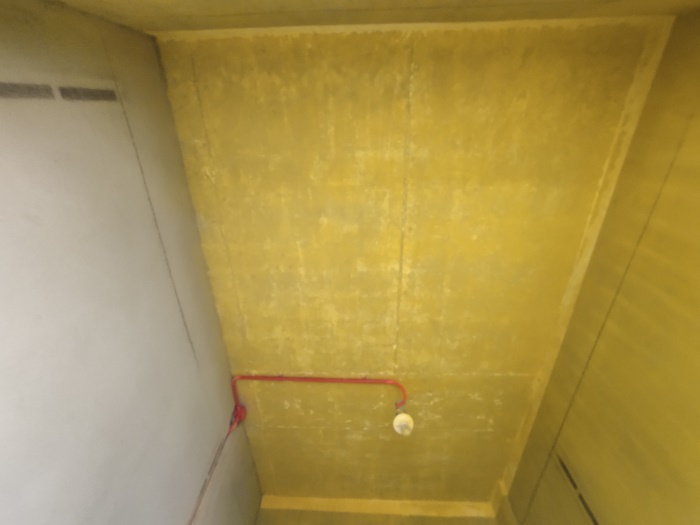

筒灯电线用波纹管保护
