鹿来山庄&春风得意马蹄急，一日看尽长安花

发表于 2021-3-9 10:51:49

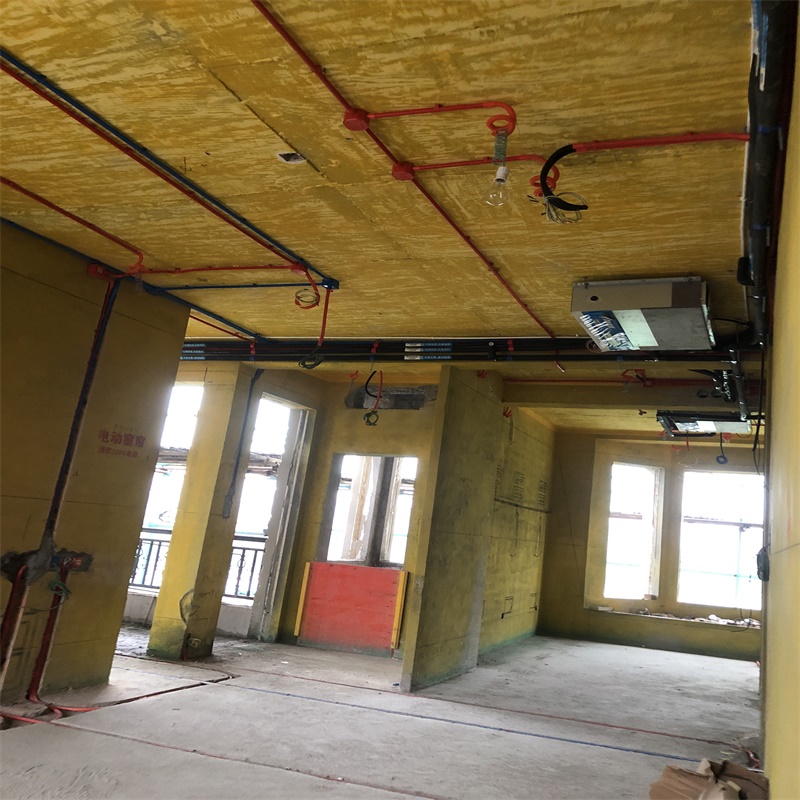

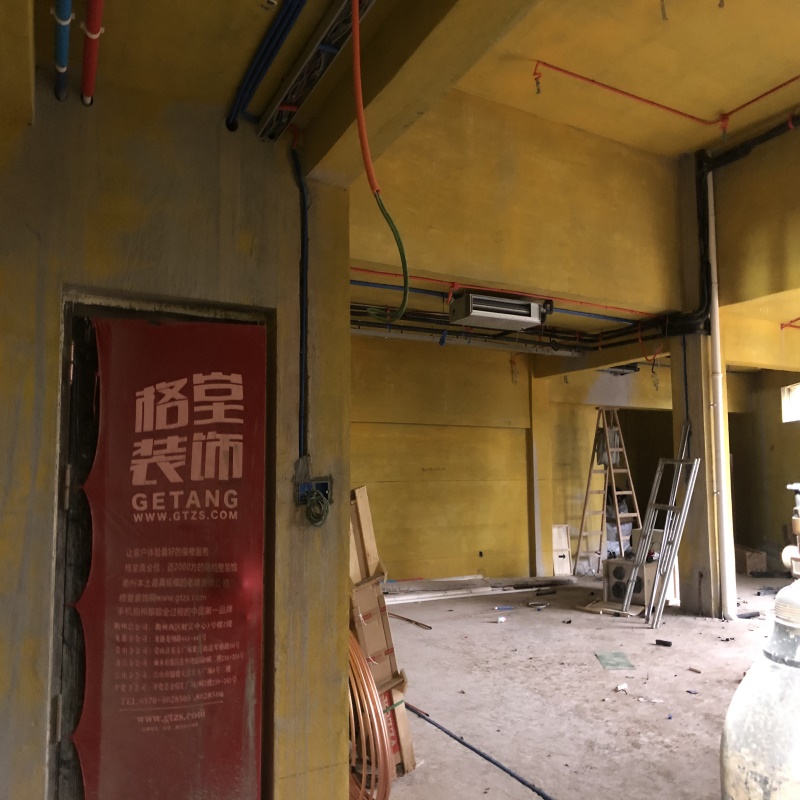

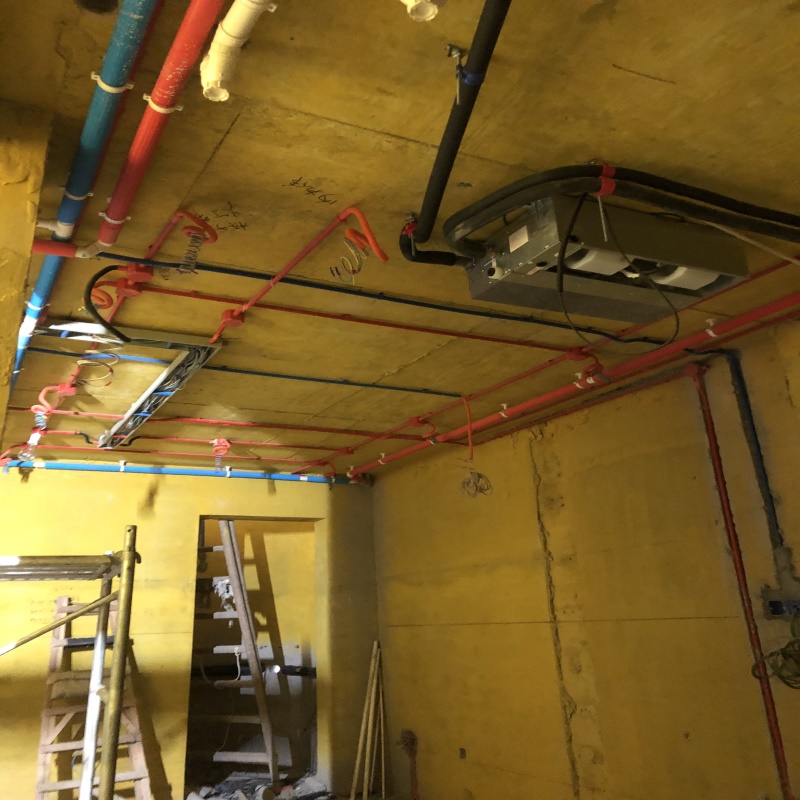

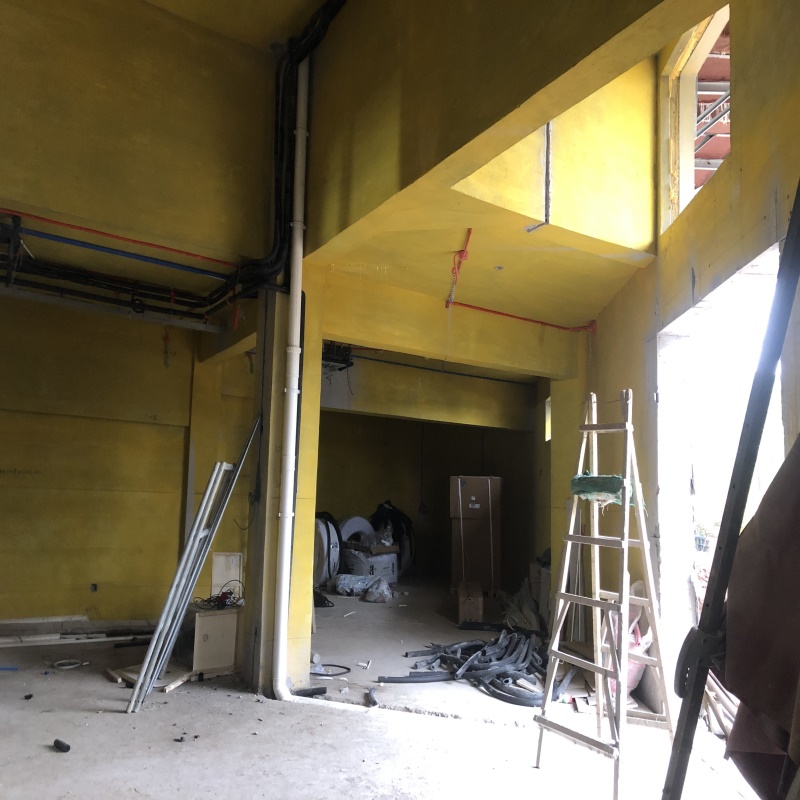

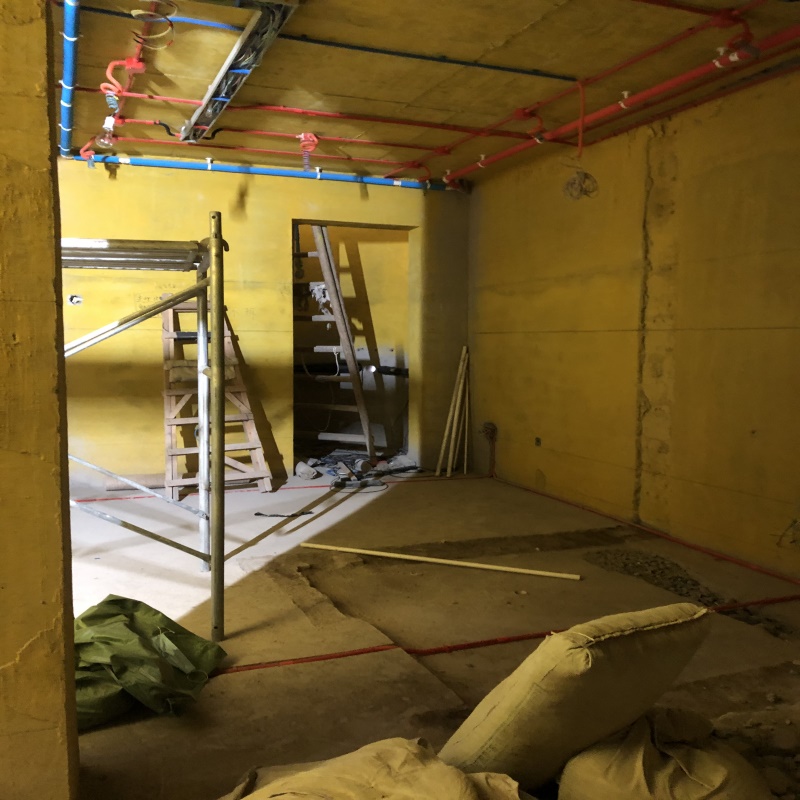

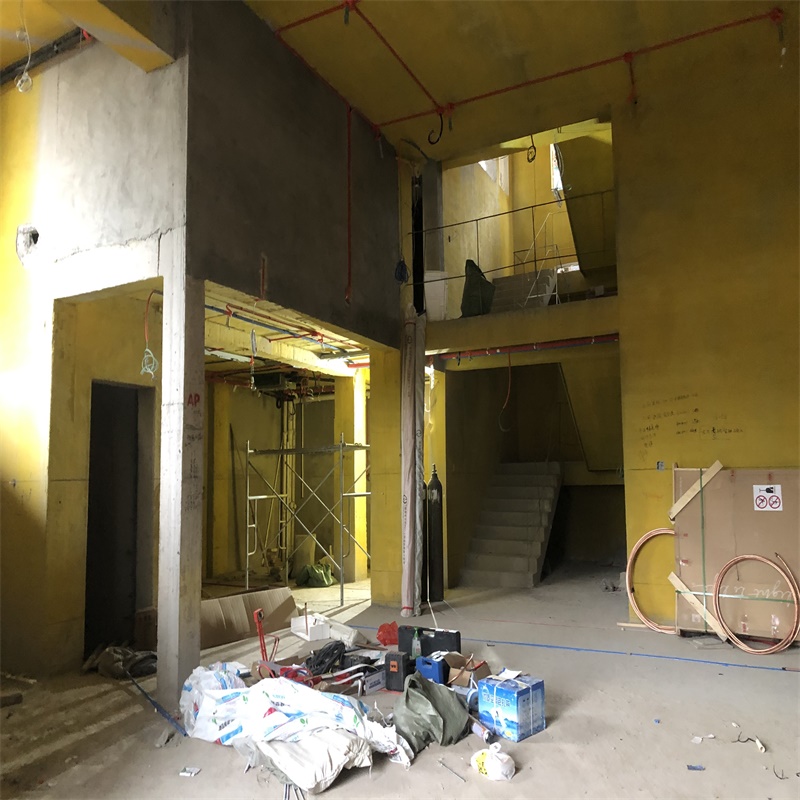

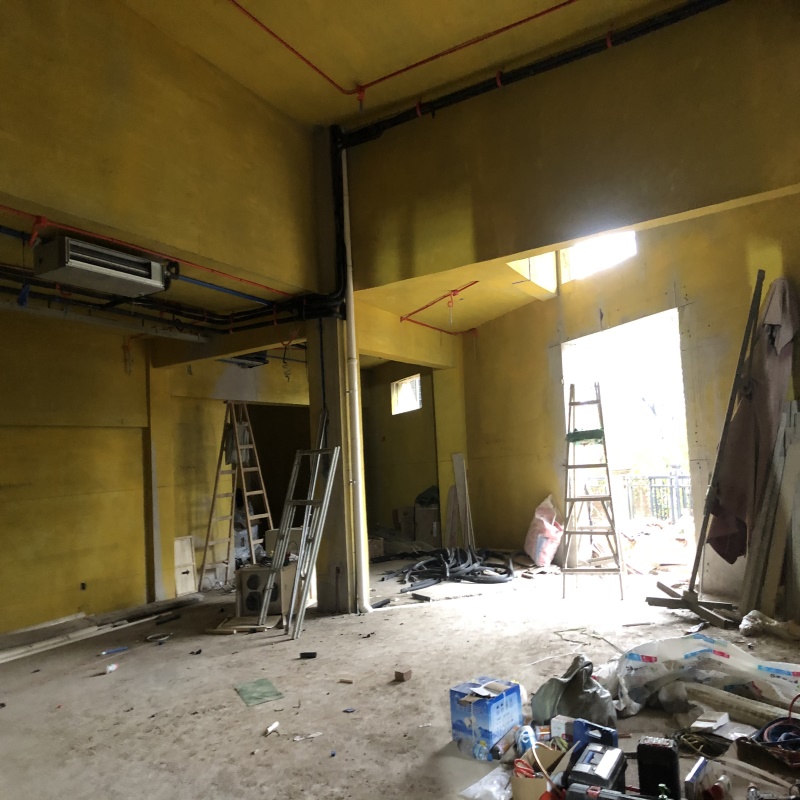

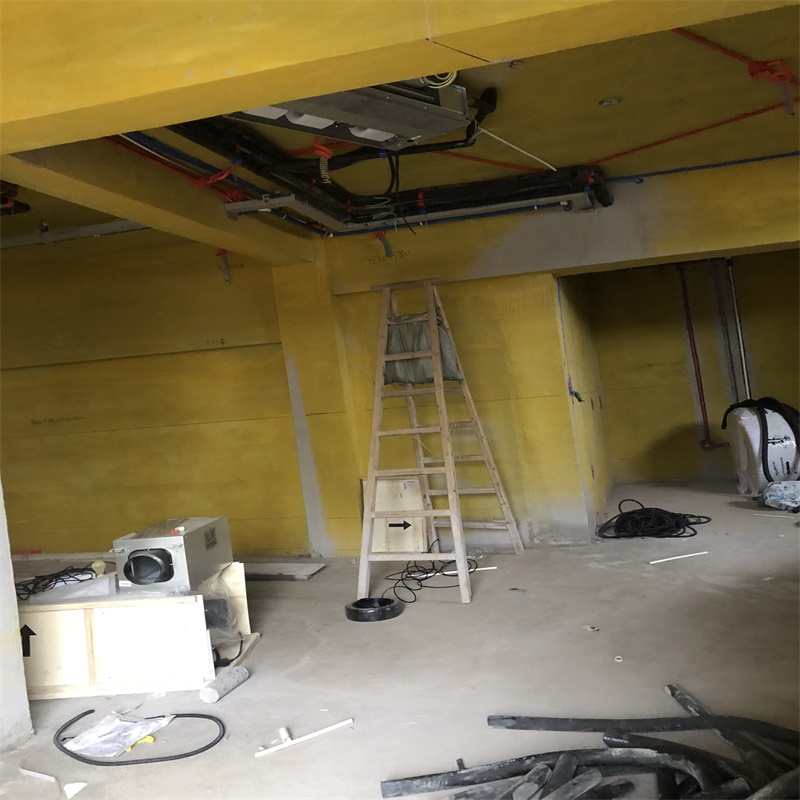

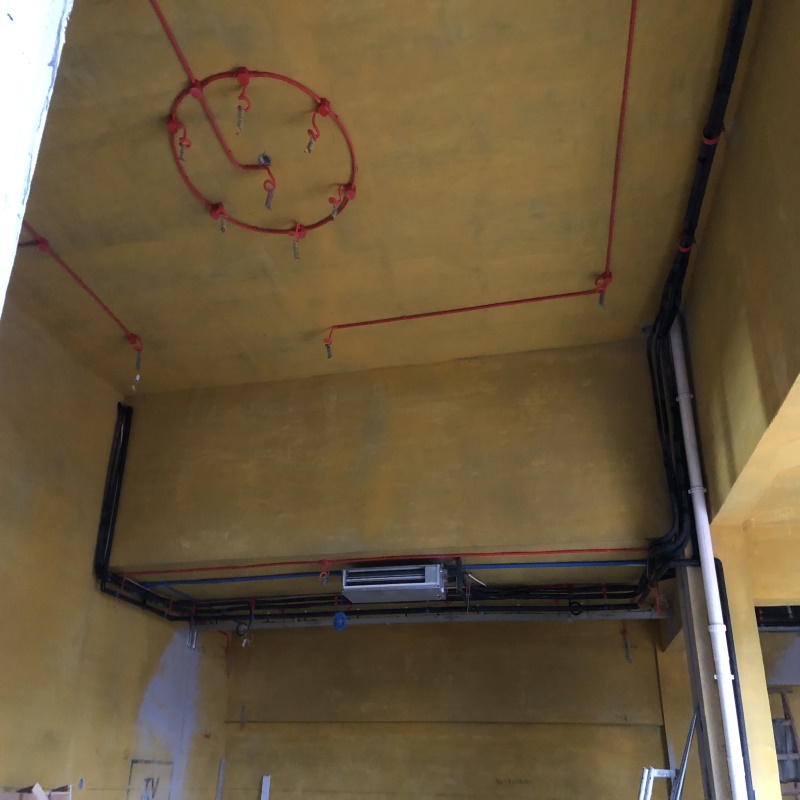

地下室水电基本结束，空调安装收尾

发表于 2021-3-9 10:54:22

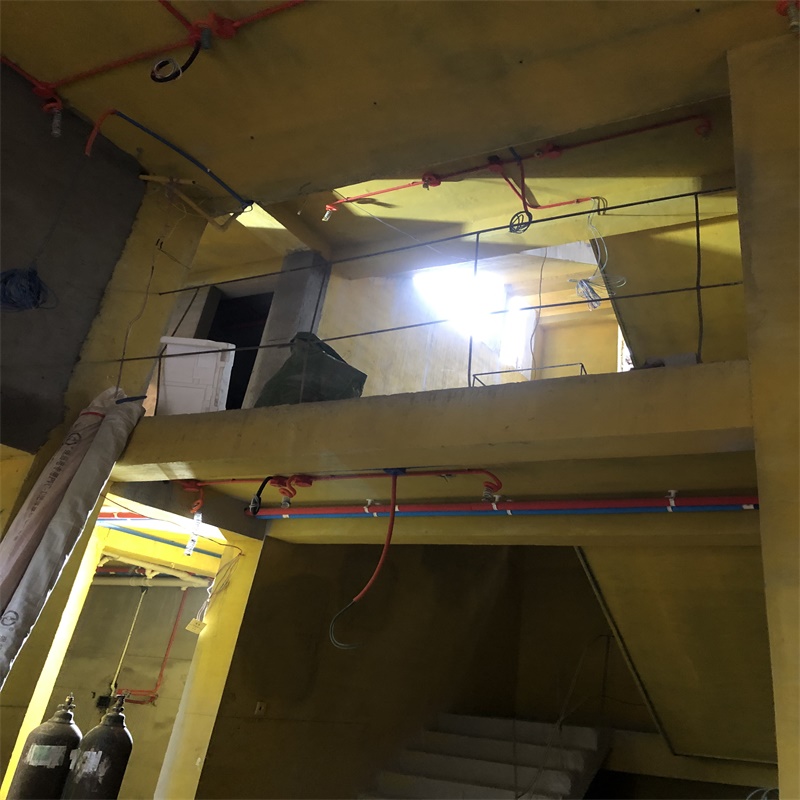

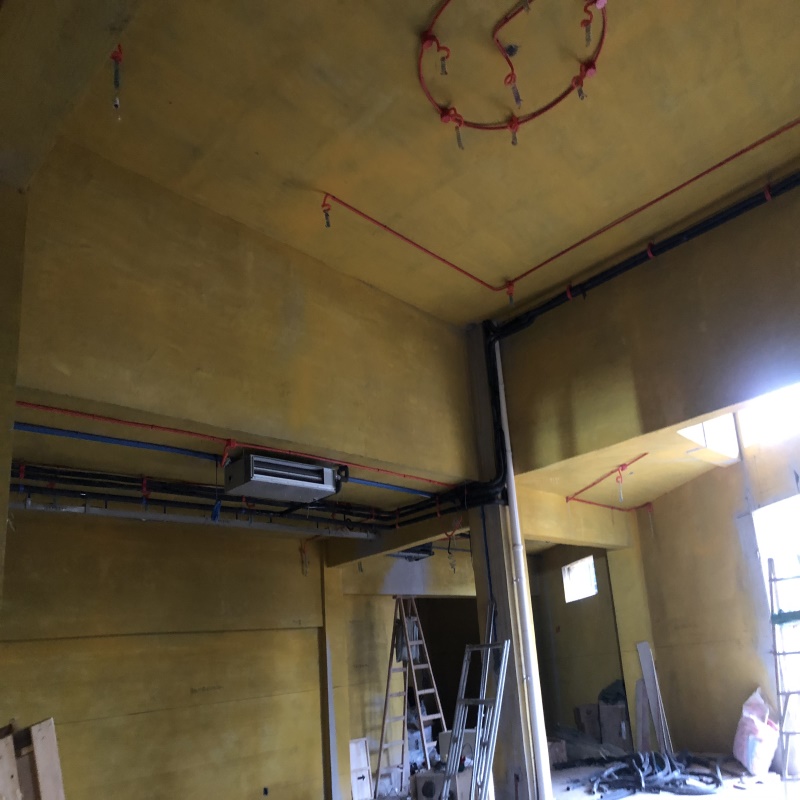

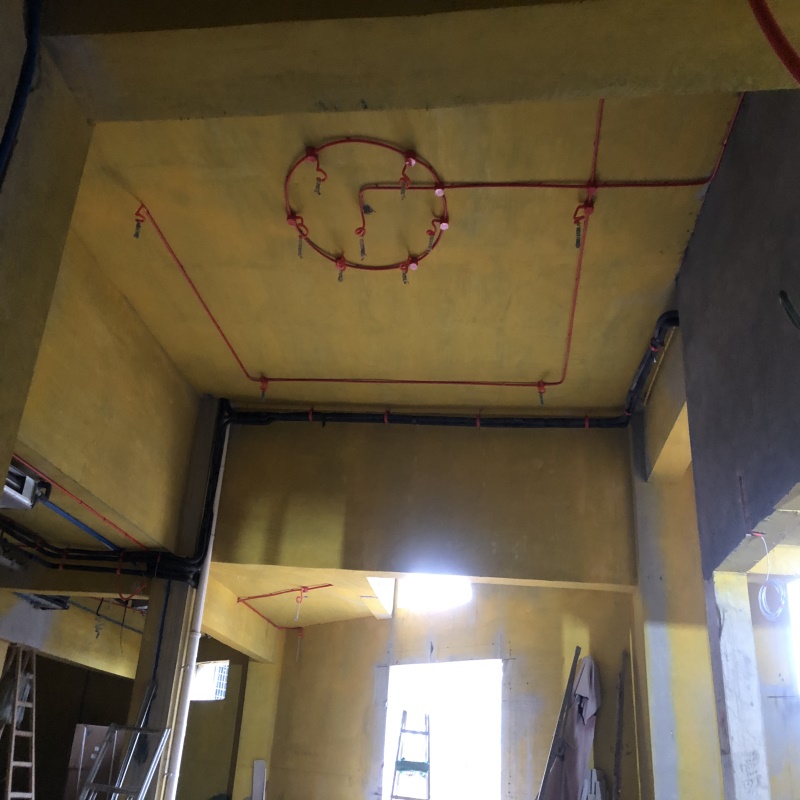

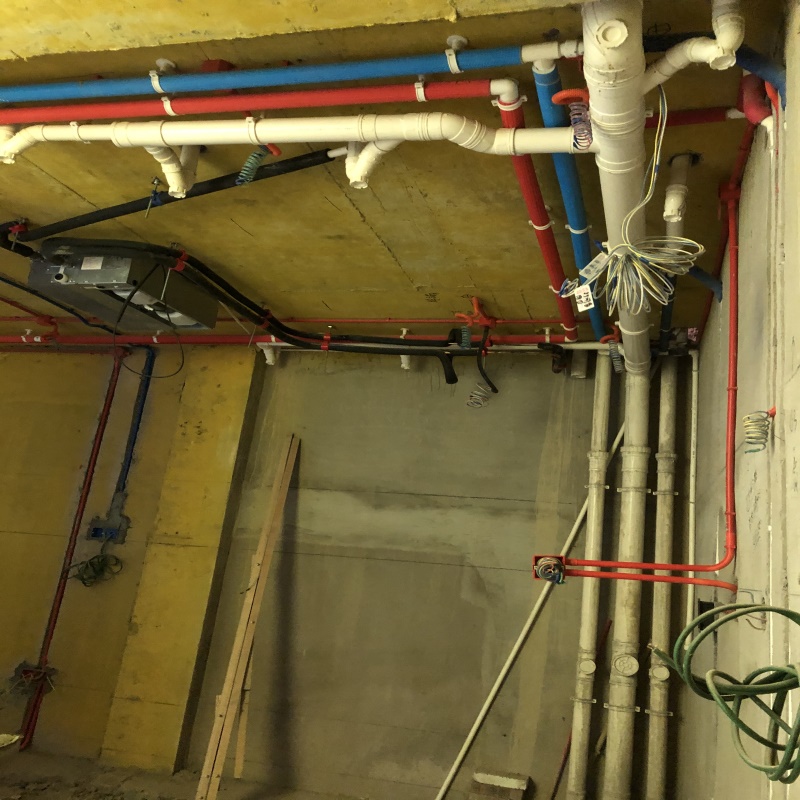

地下室水电布置图

发表于 2021-3-9 10:55:46

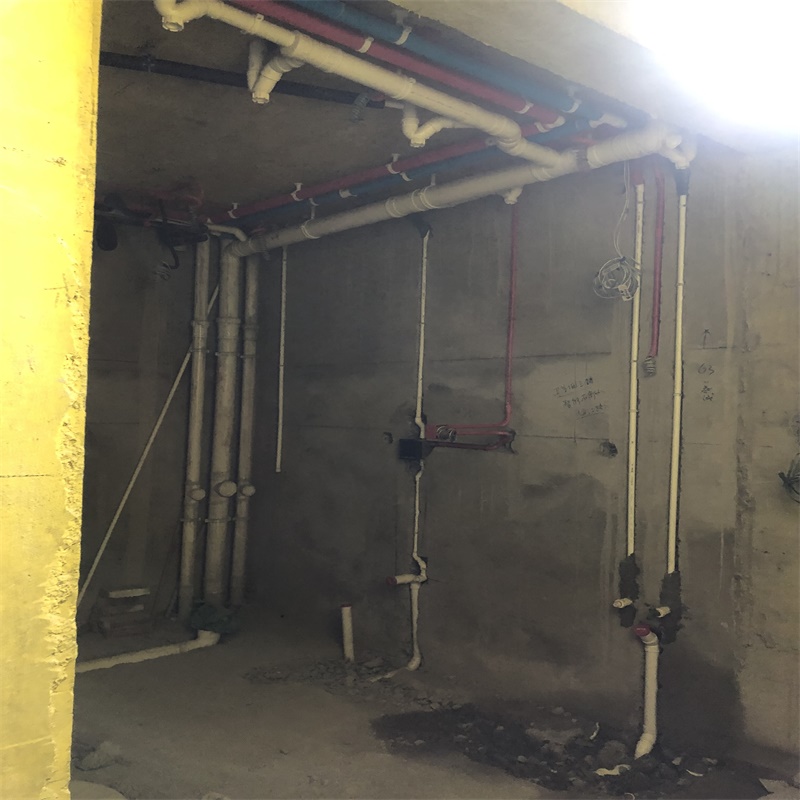

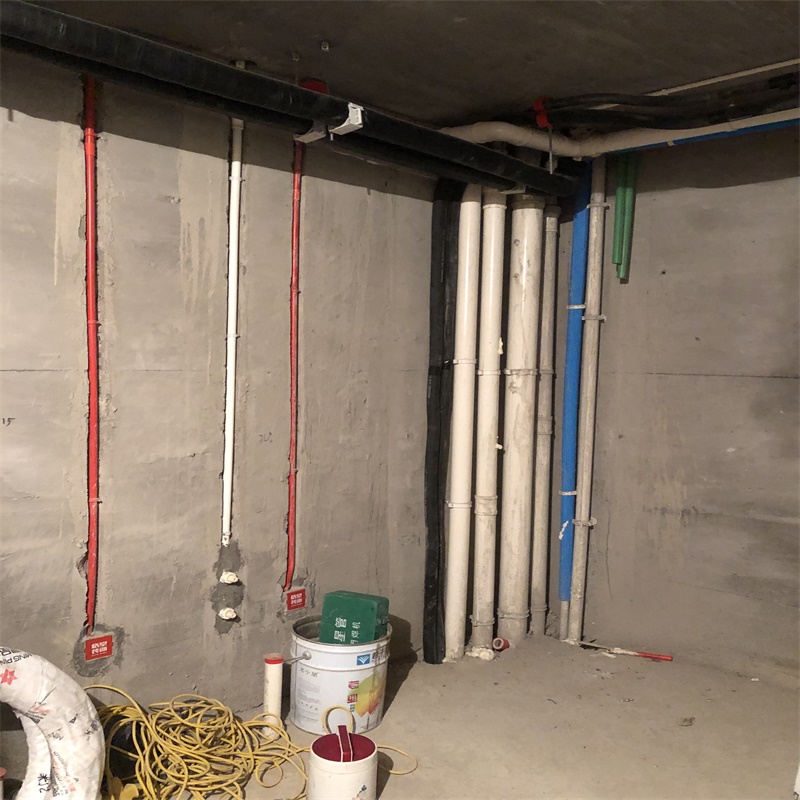

地下室卫生间水电布置

发表于 2021-3-9 11:00:42

发表于 2021-3-9 14:37:35

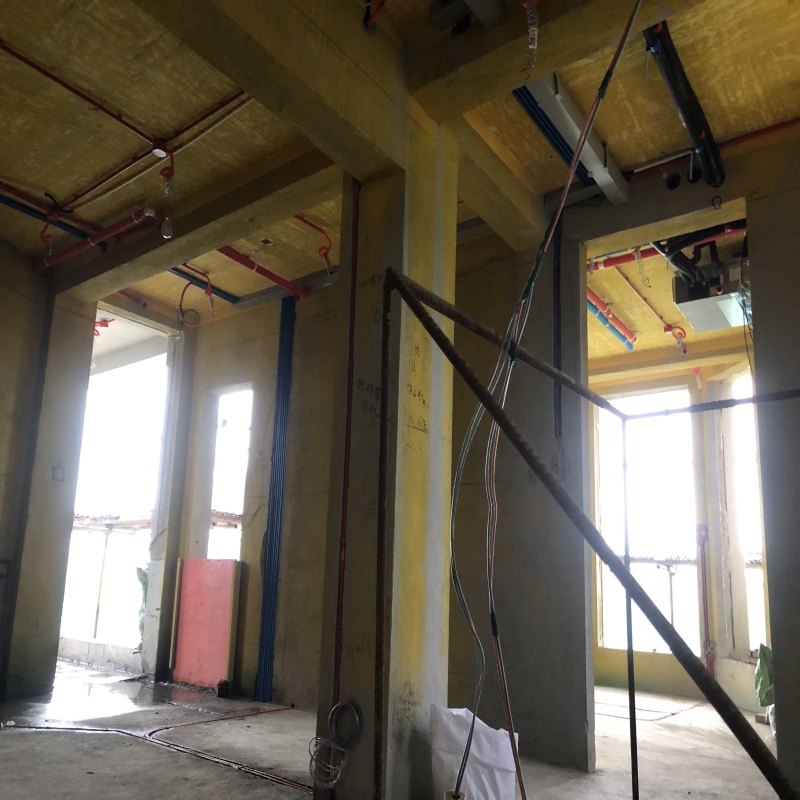

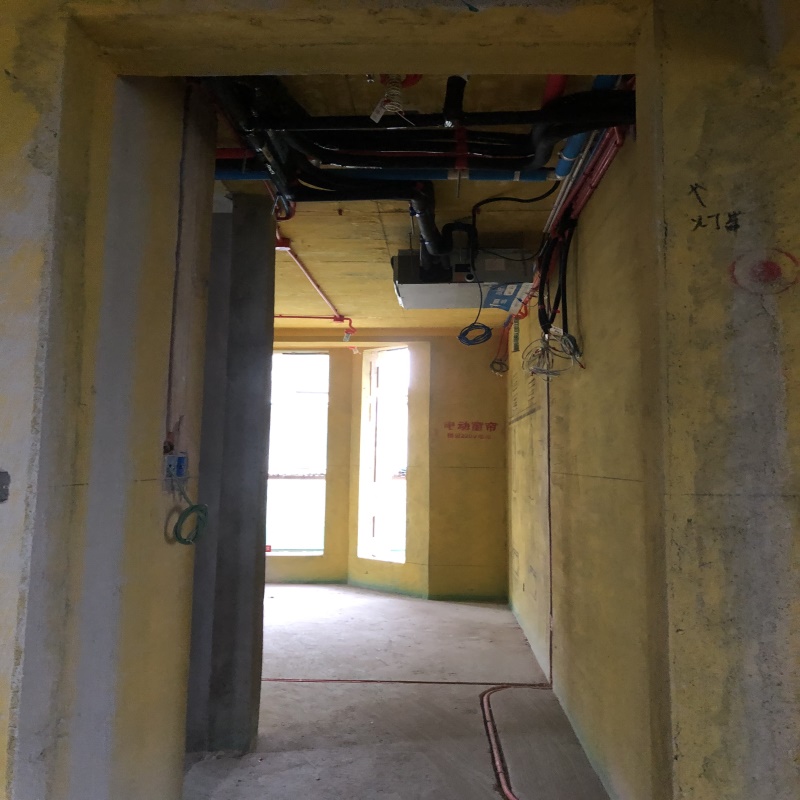

水电收尾

发表于 2021-3-9 14:48:53

本帖最后由格堂空白格于 2021-3-9 14:56 编辑

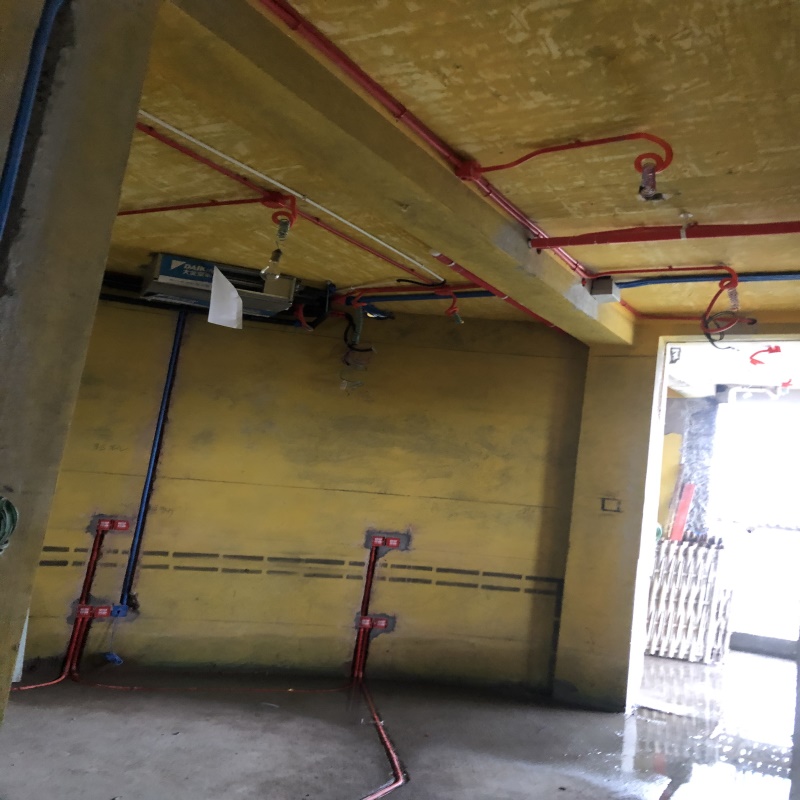

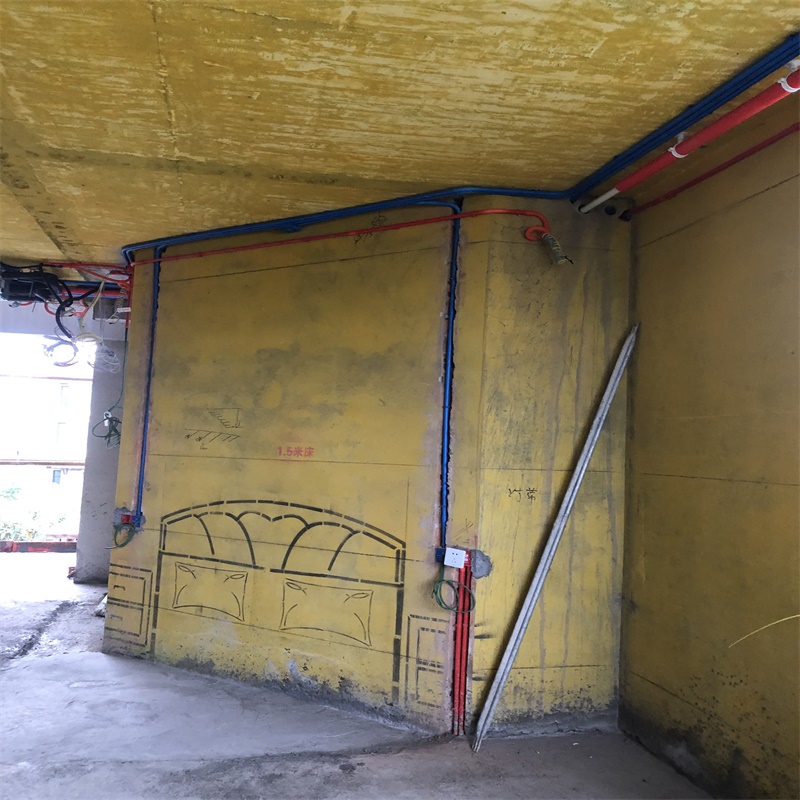

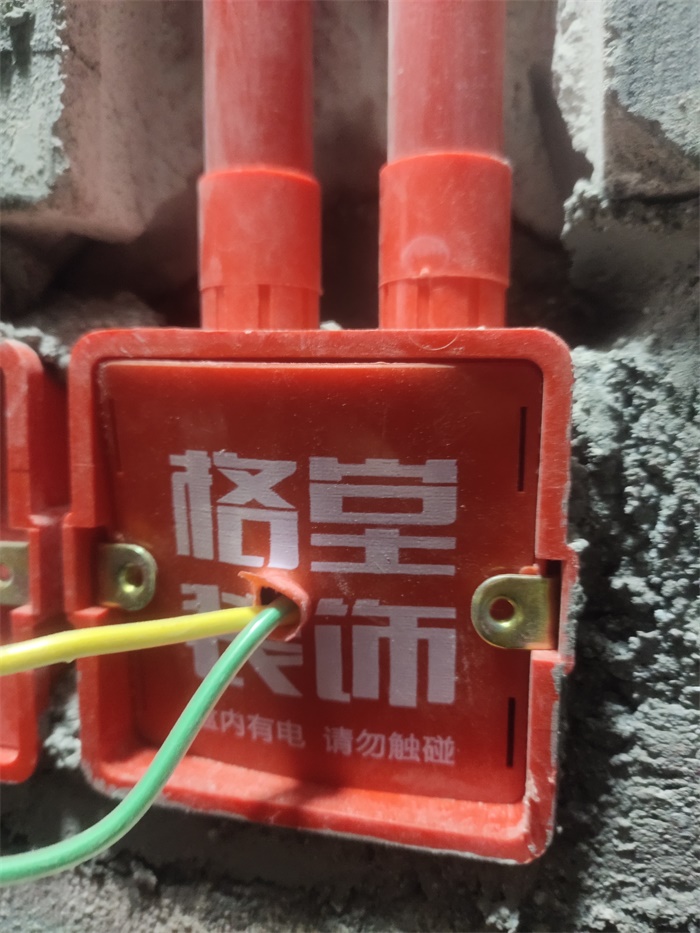

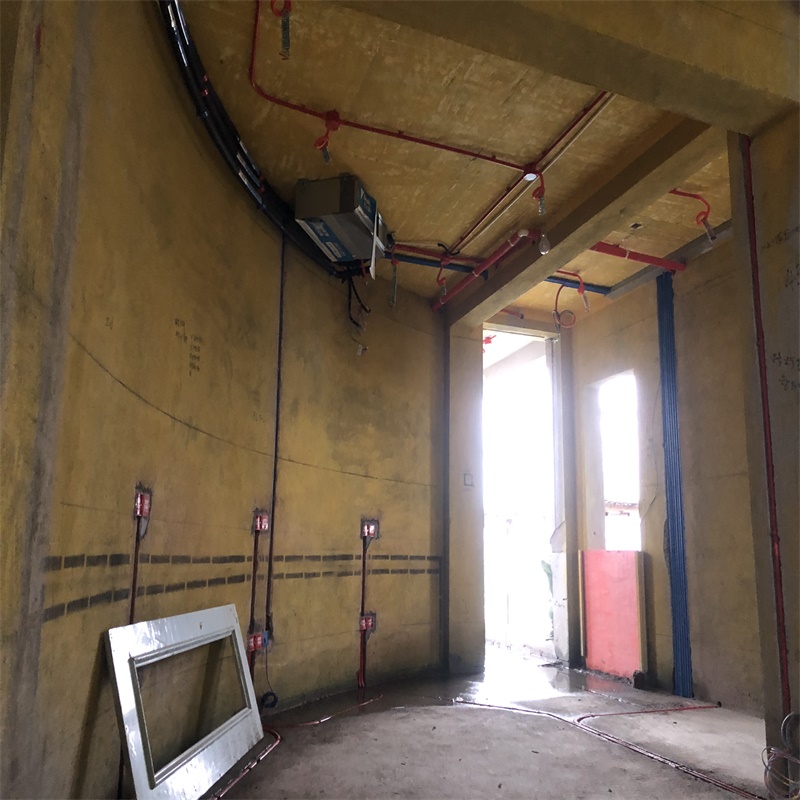

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2021-3-9 14:55:58

本帖最后由格堂空白格于 2021-4-3 10:53 编辑

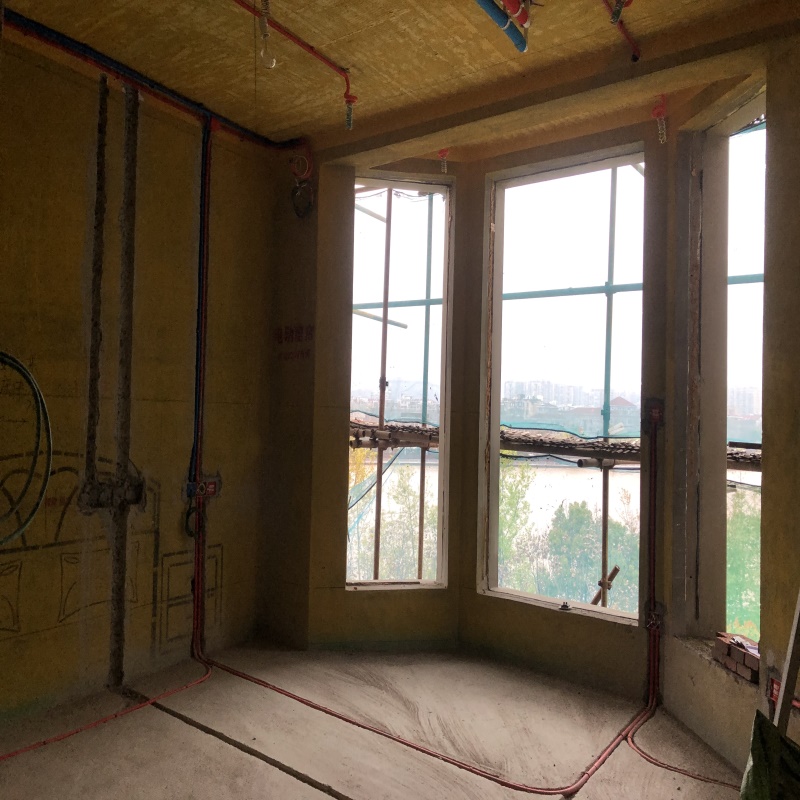

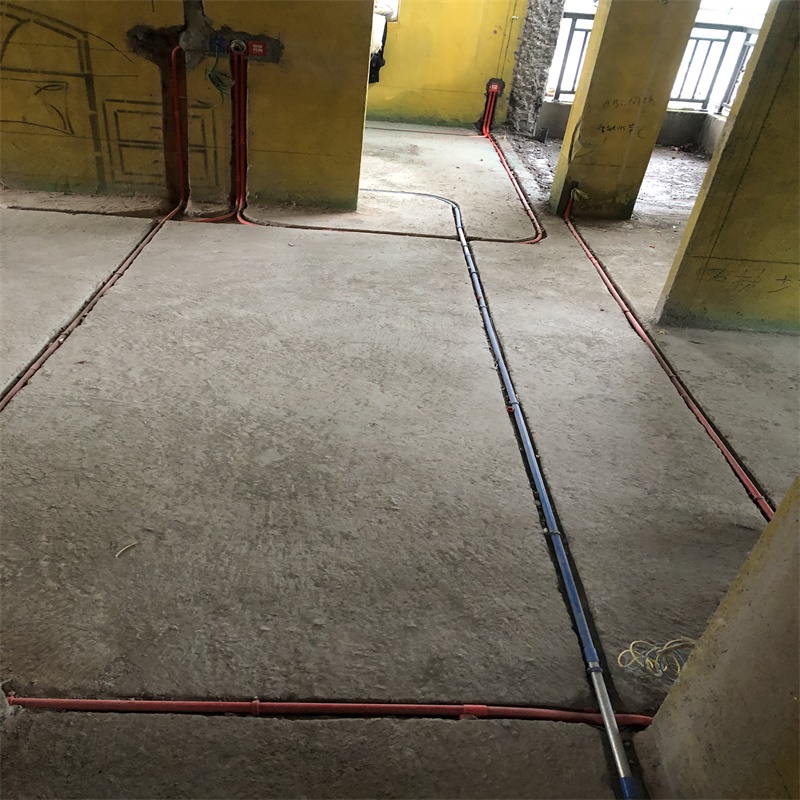

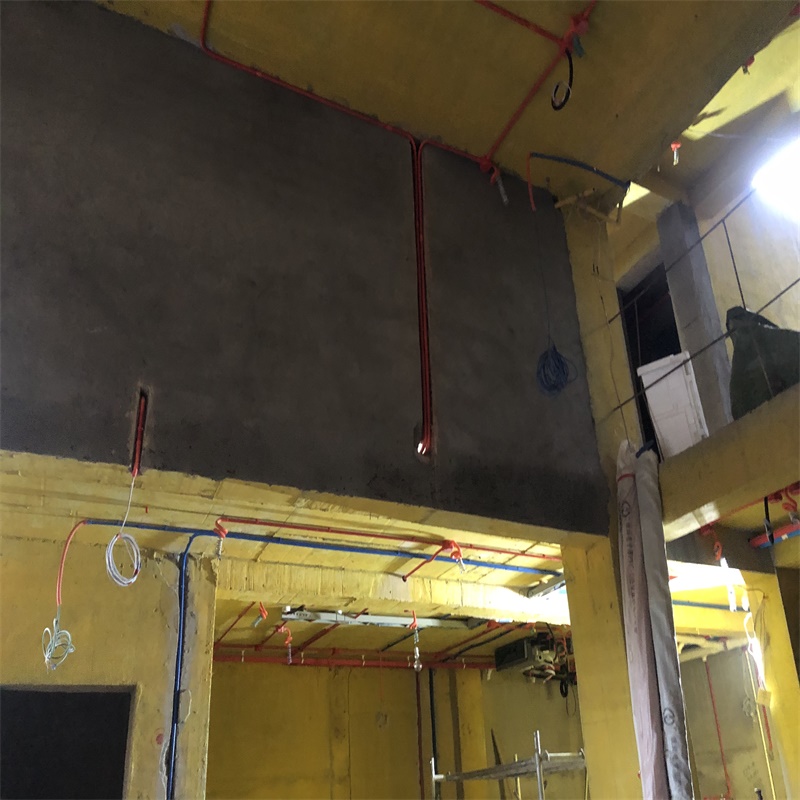

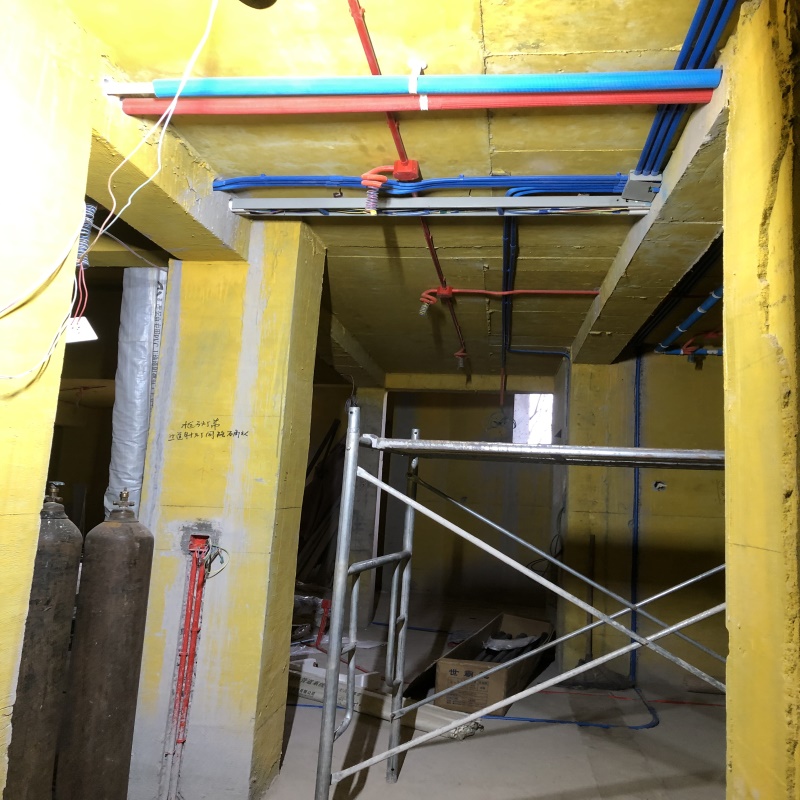

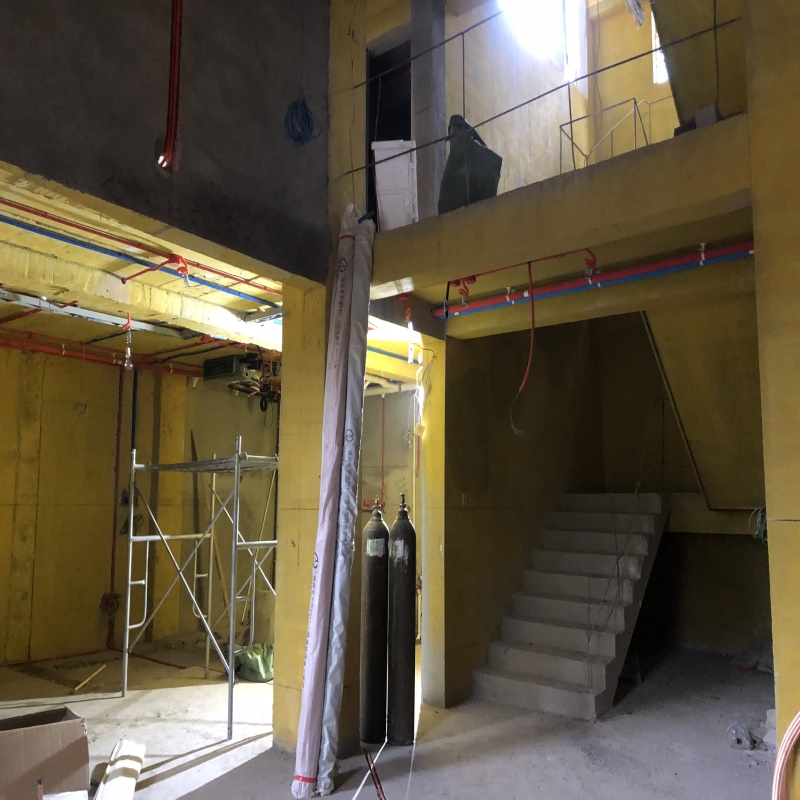

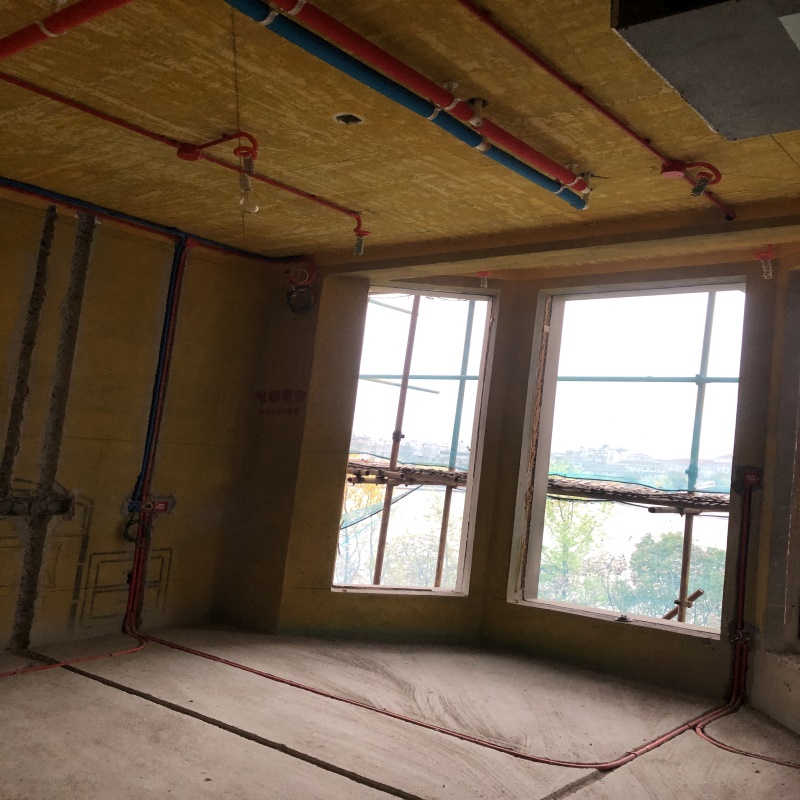

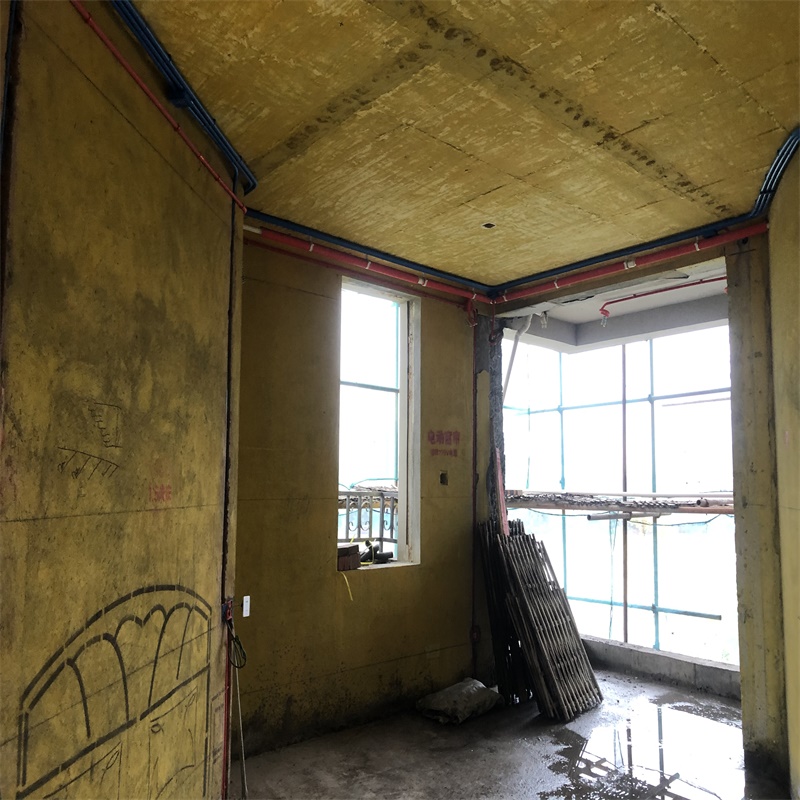

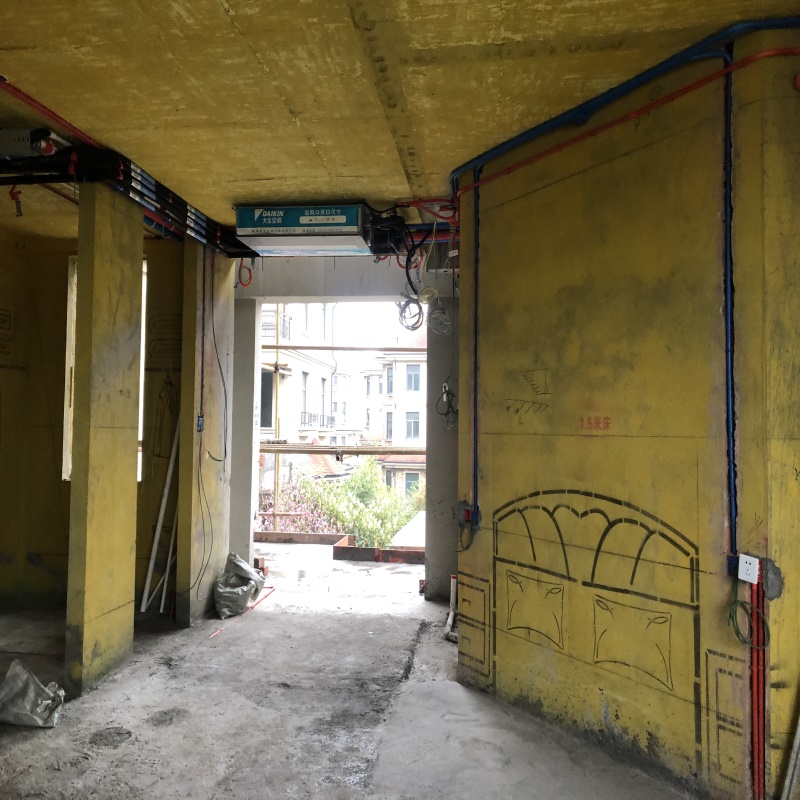

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰

发表于 2021-3-9 15:06:41

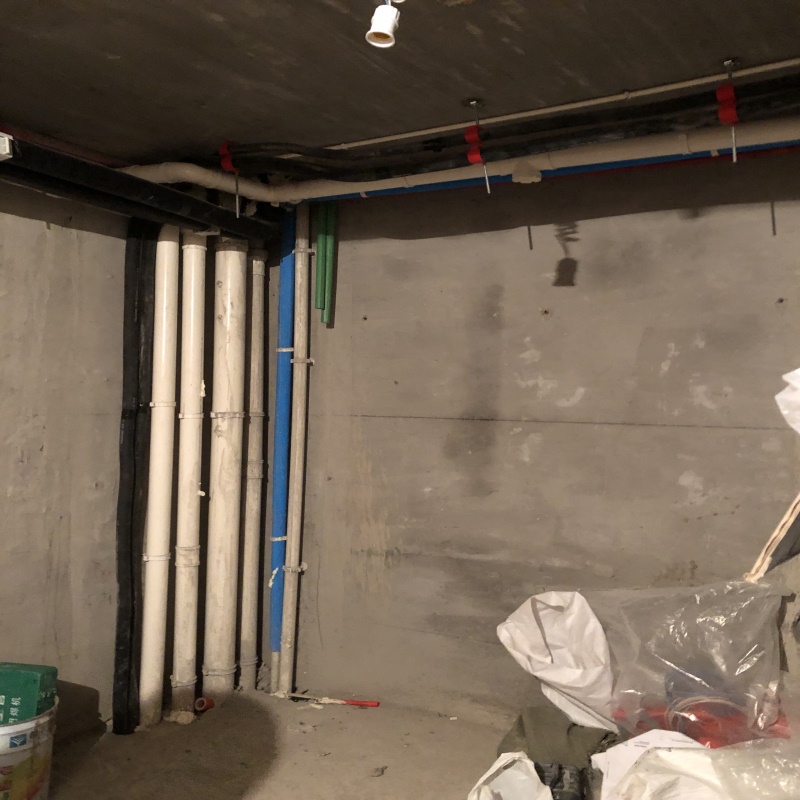

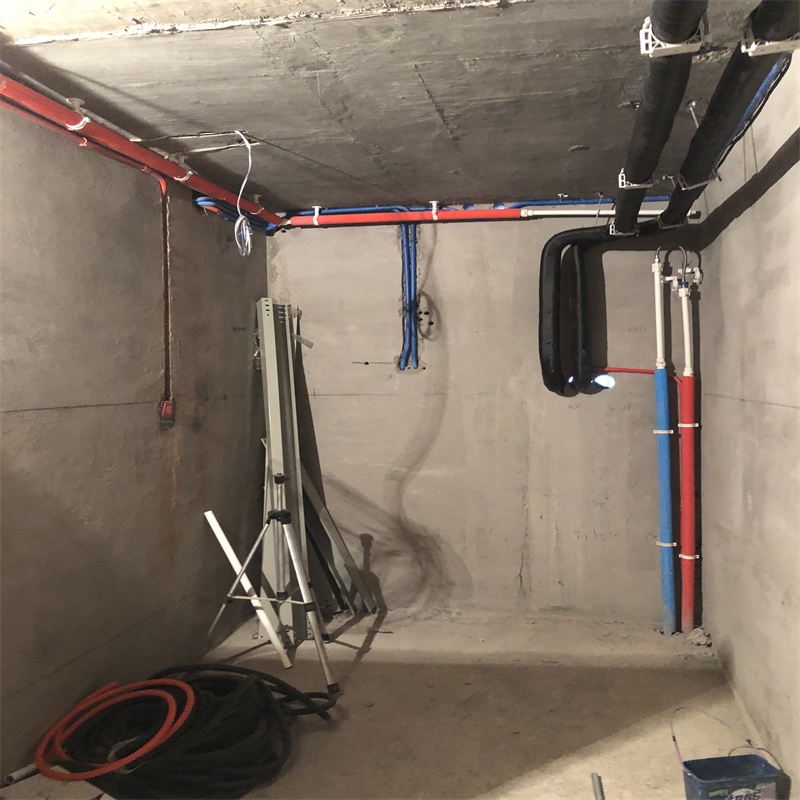

储藏室

发表于 2021-3-9 15:10:41

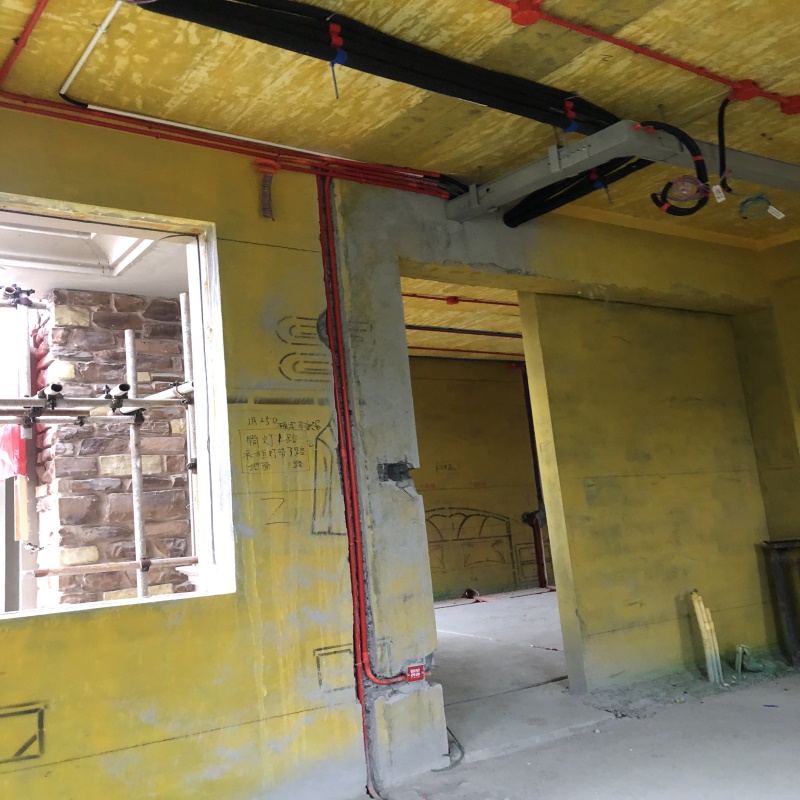

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护

发表于 2021-3-9 15:21:42

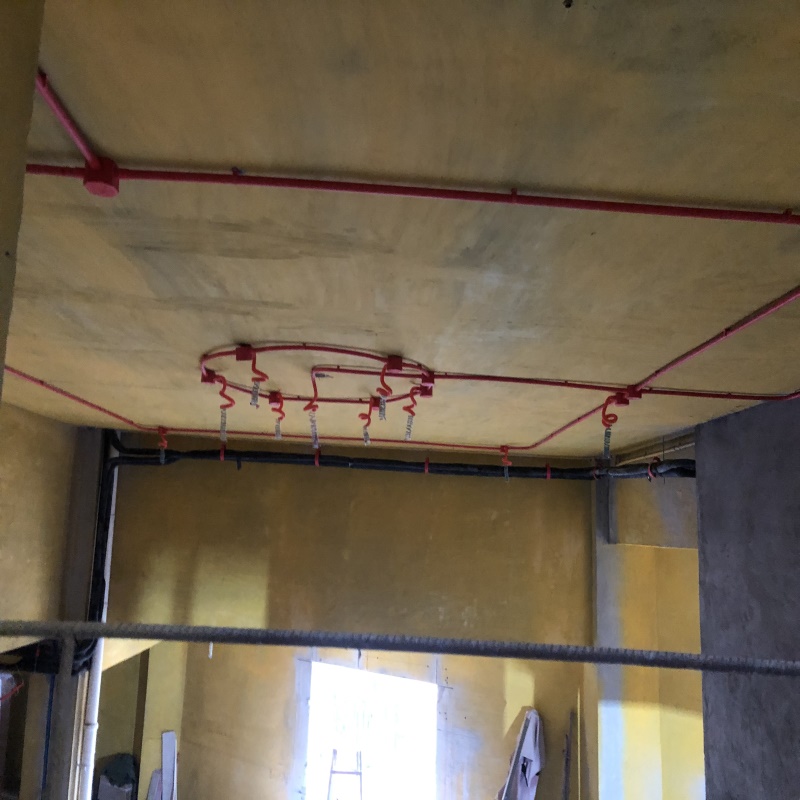

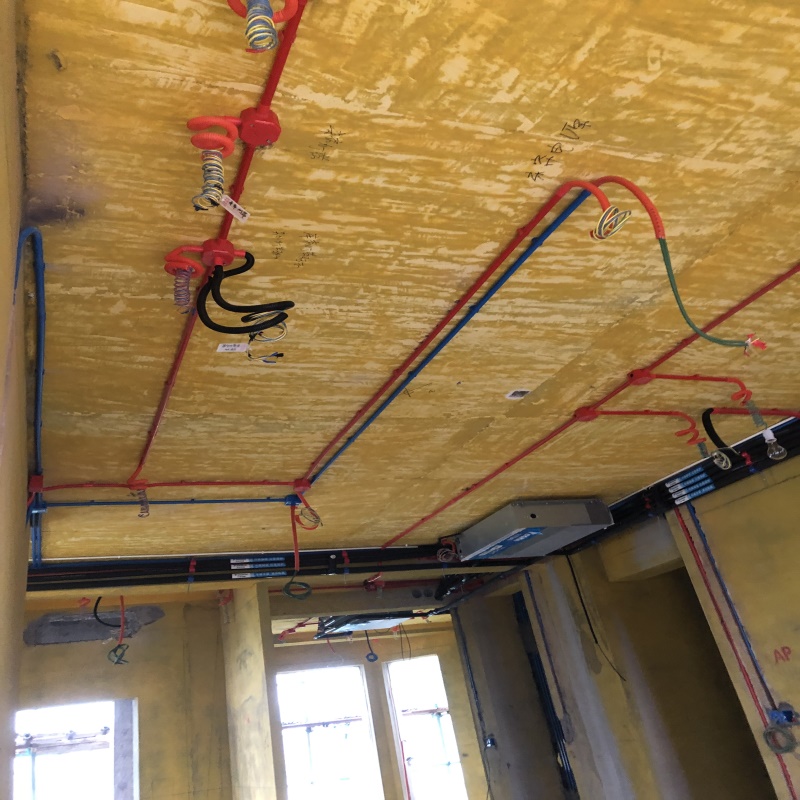

筒灯电线用波纹管保护
