鹿来山庄&春风得意马蹄急，一日看尽长安花

发表于 2021-3-26 15:04:31

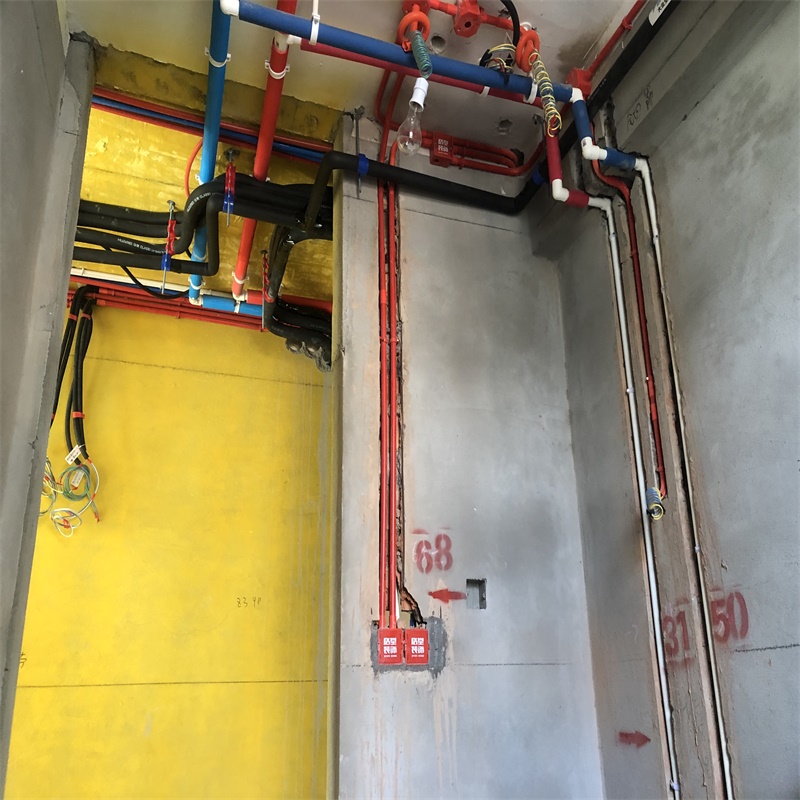

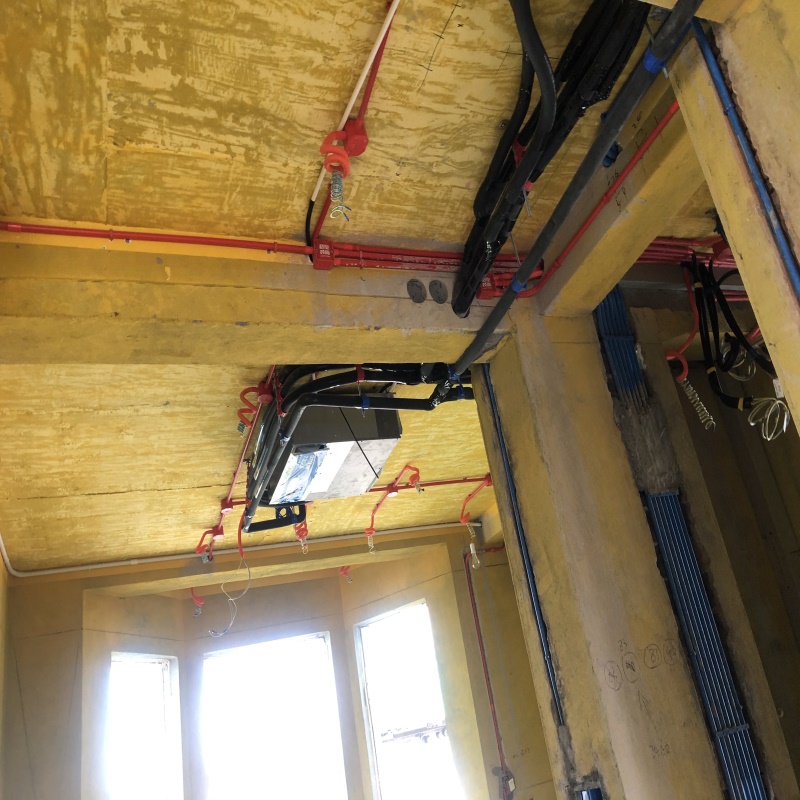

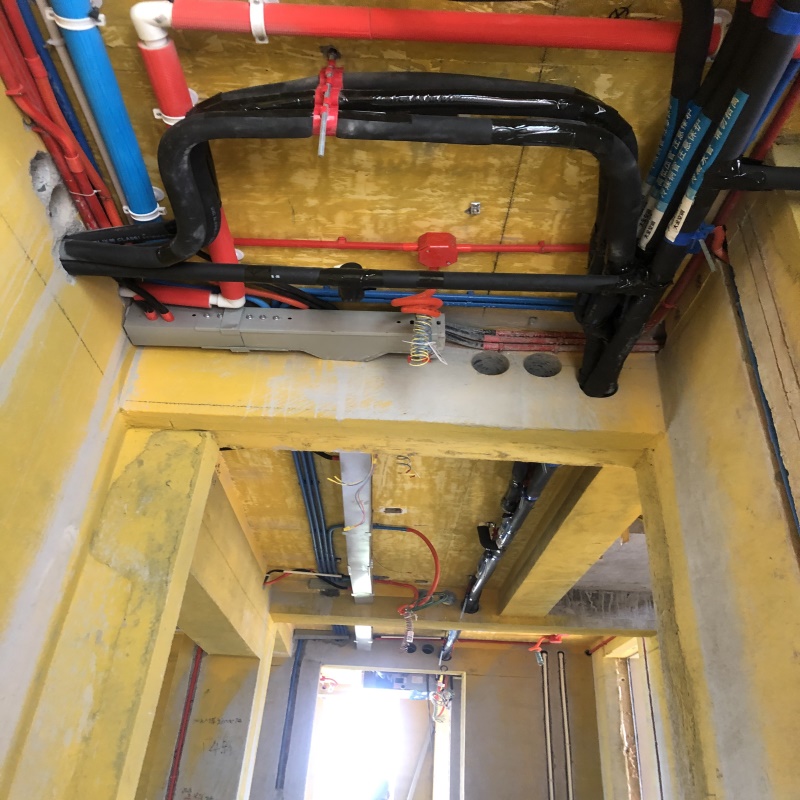

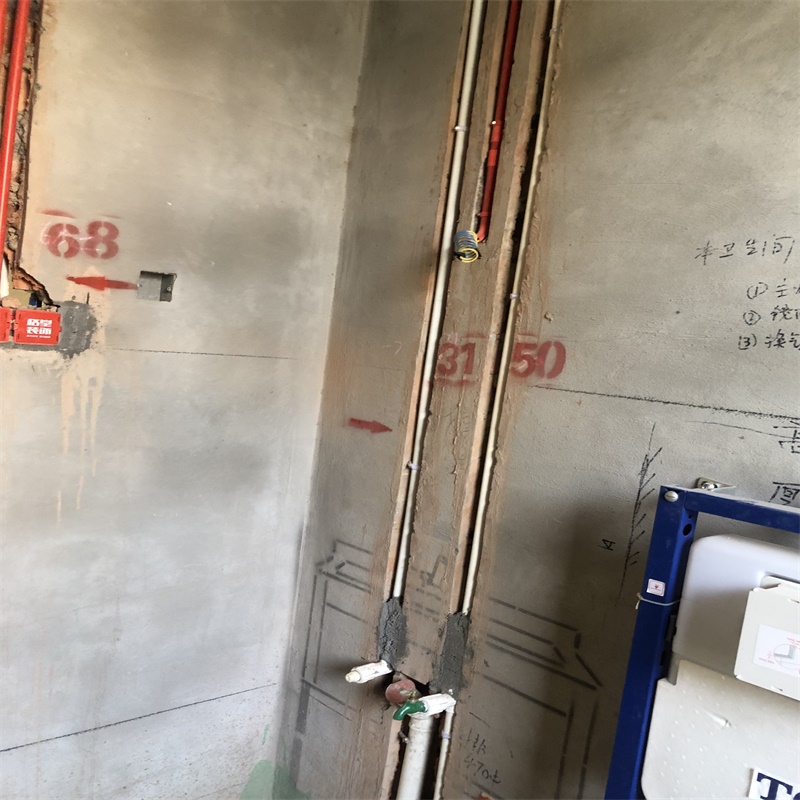

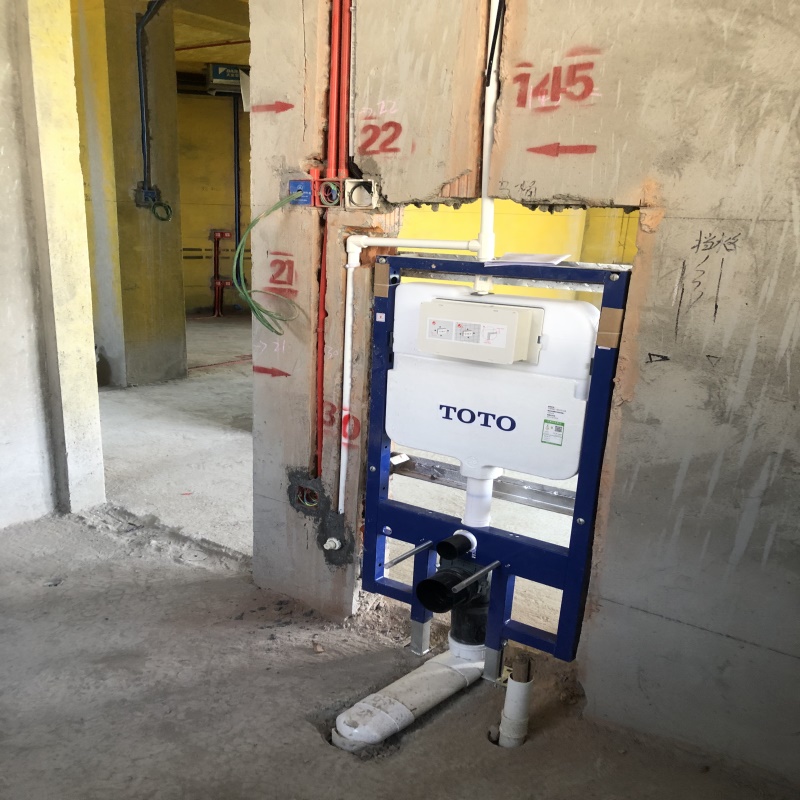

二楼卫生间水电布置图

发表于 2021-3-26 15:19:47

发表于 2021-3-26 15:27:40

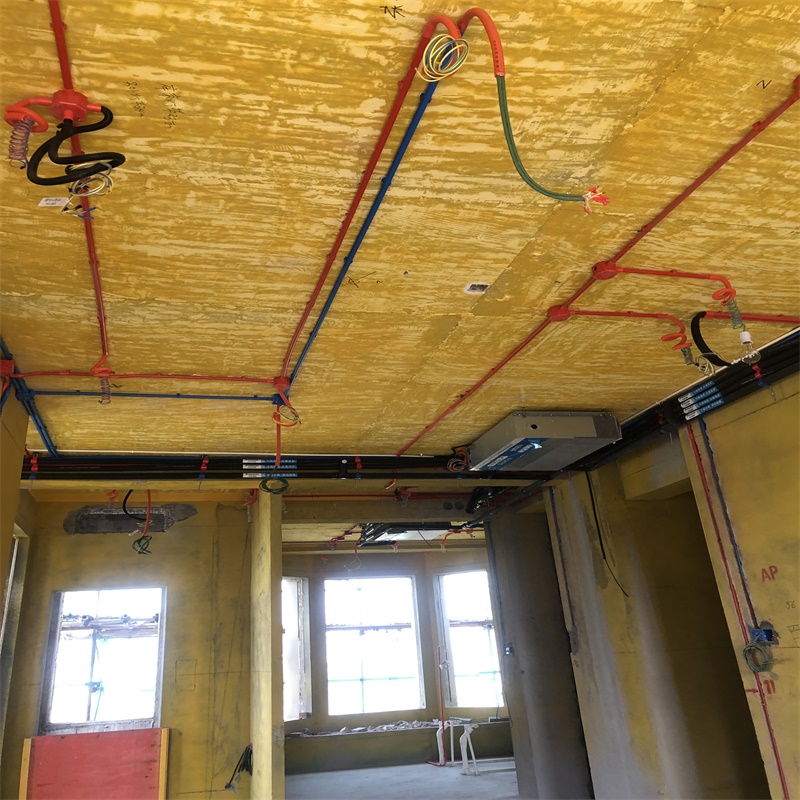

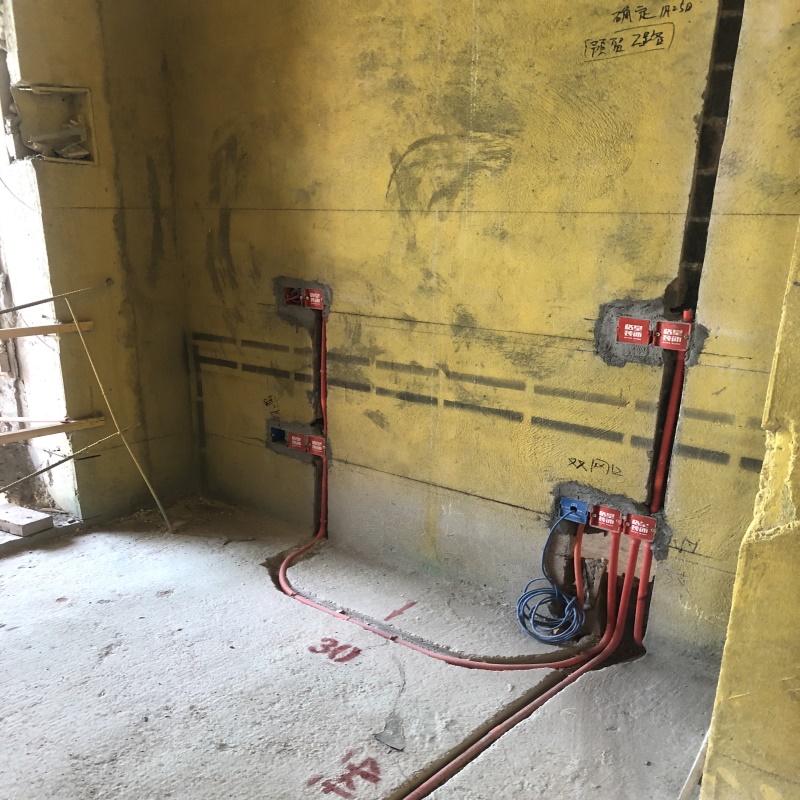

三楼卧室水电走向

发表于 2021-3-26 15:39:50

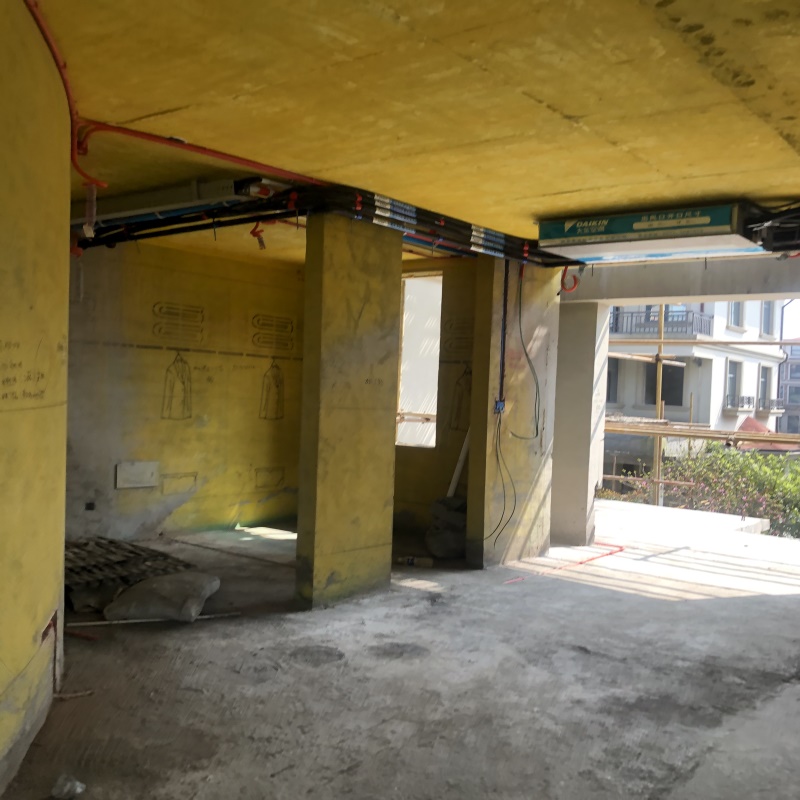

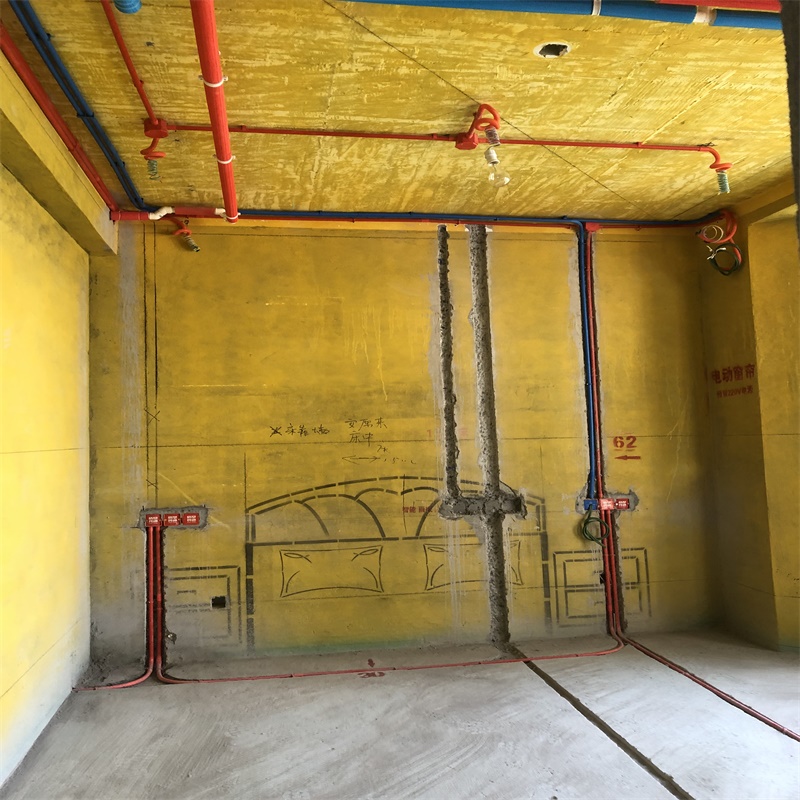

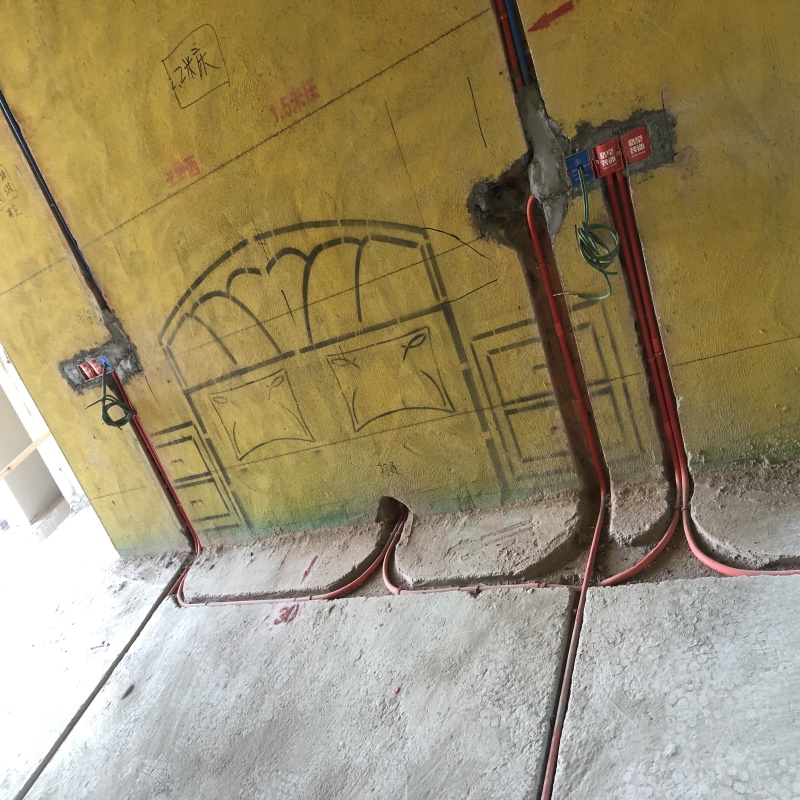

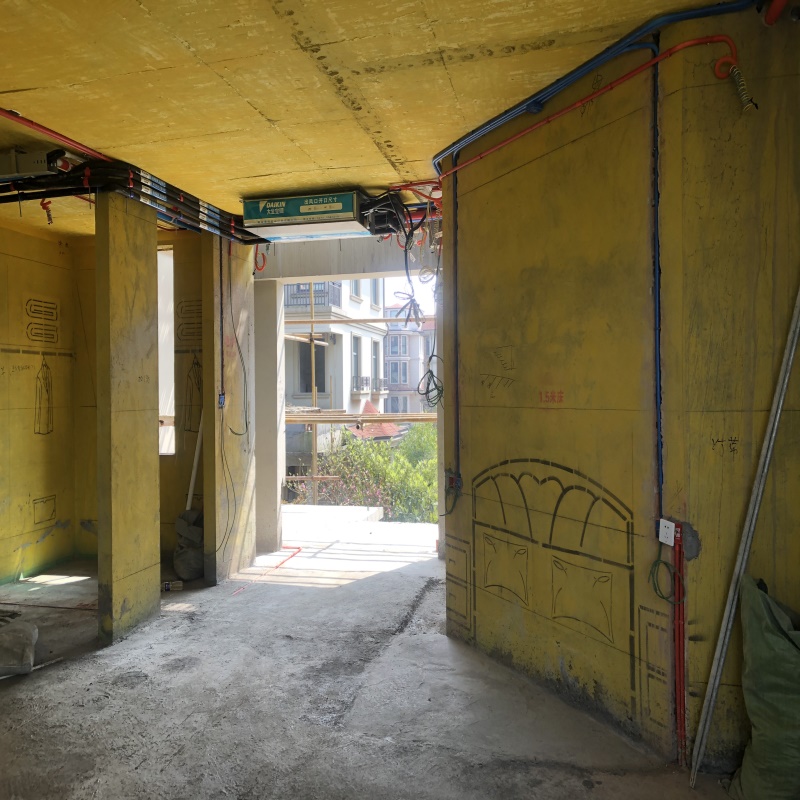

四楼卧室

衣帽间

发表于 2021-3-26 16:31:40

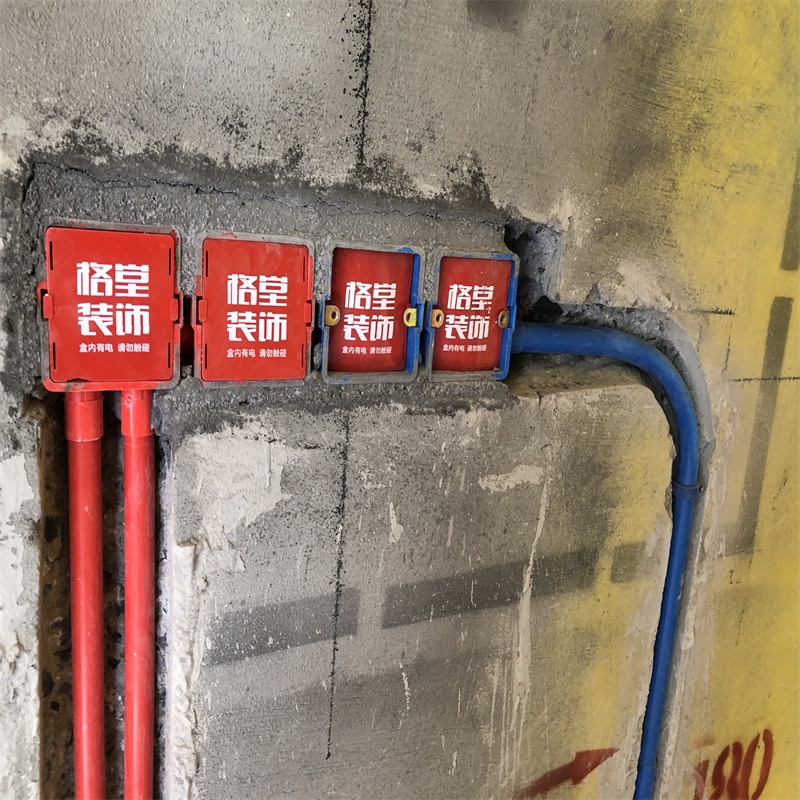

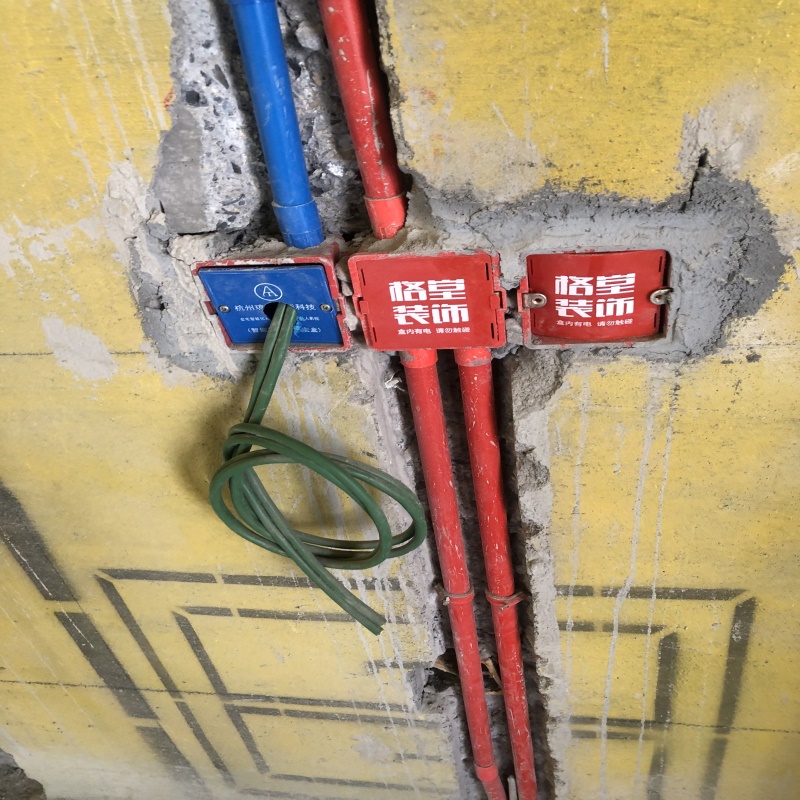

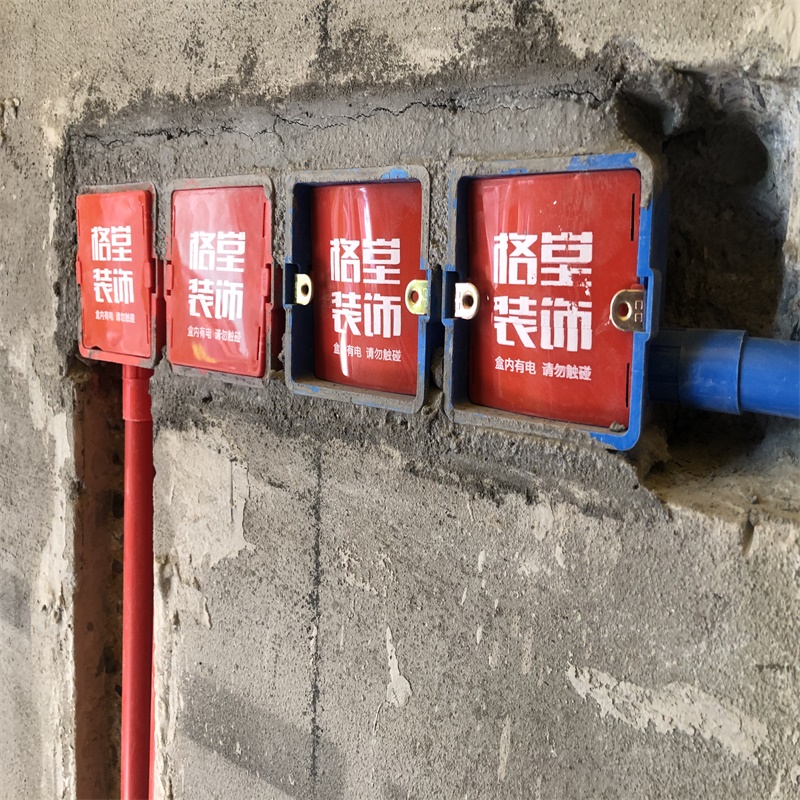

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地

发表于 2021-3-26 16:41:58

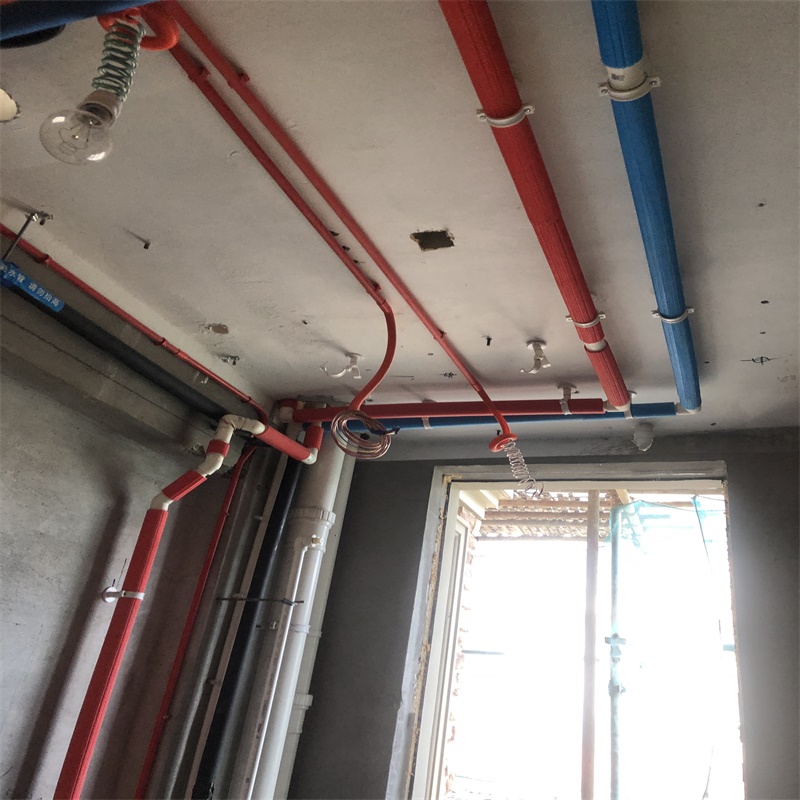

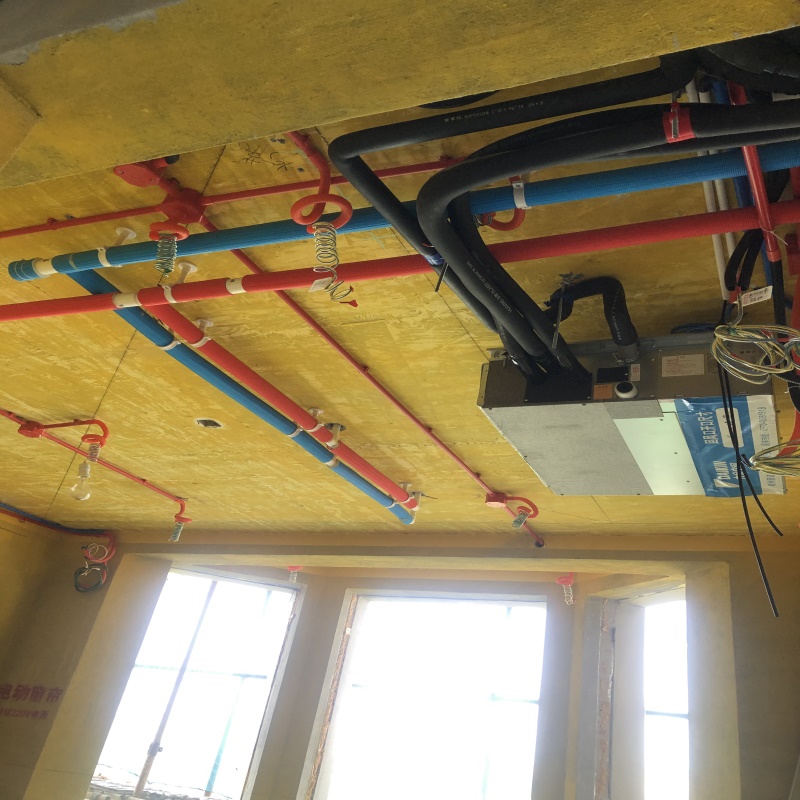

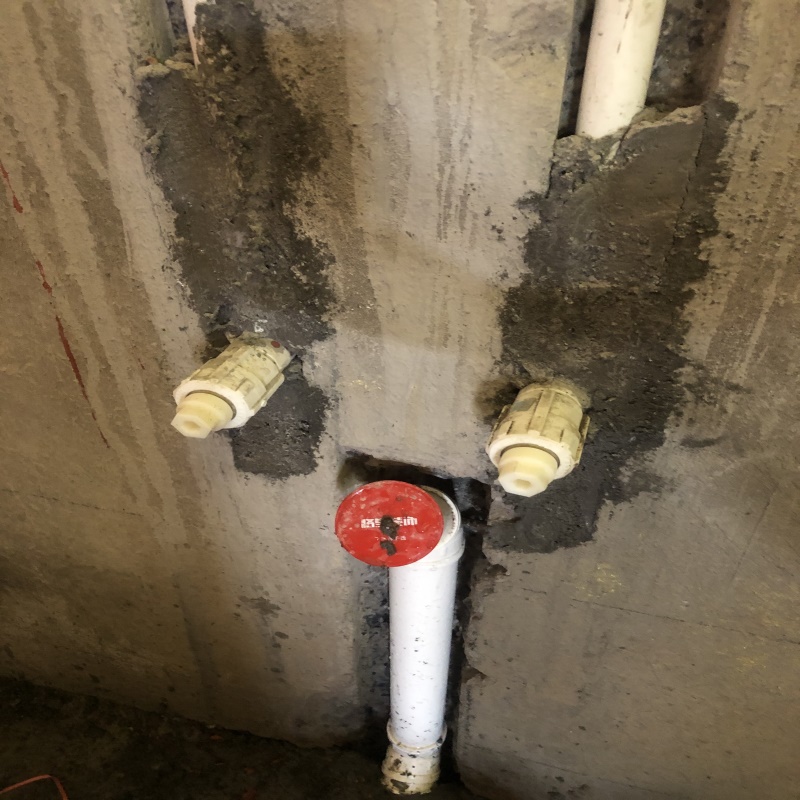

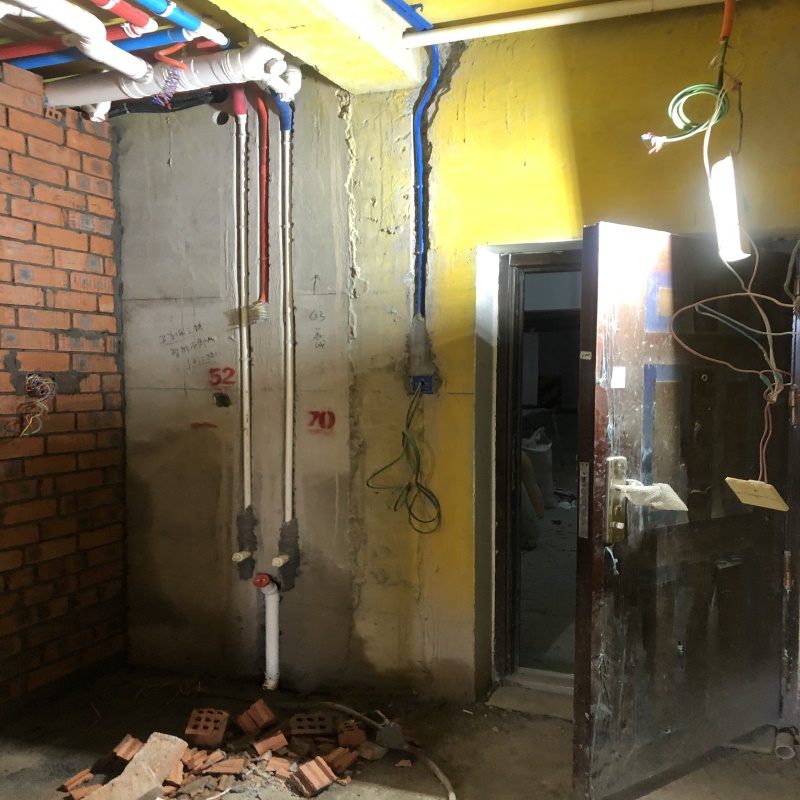

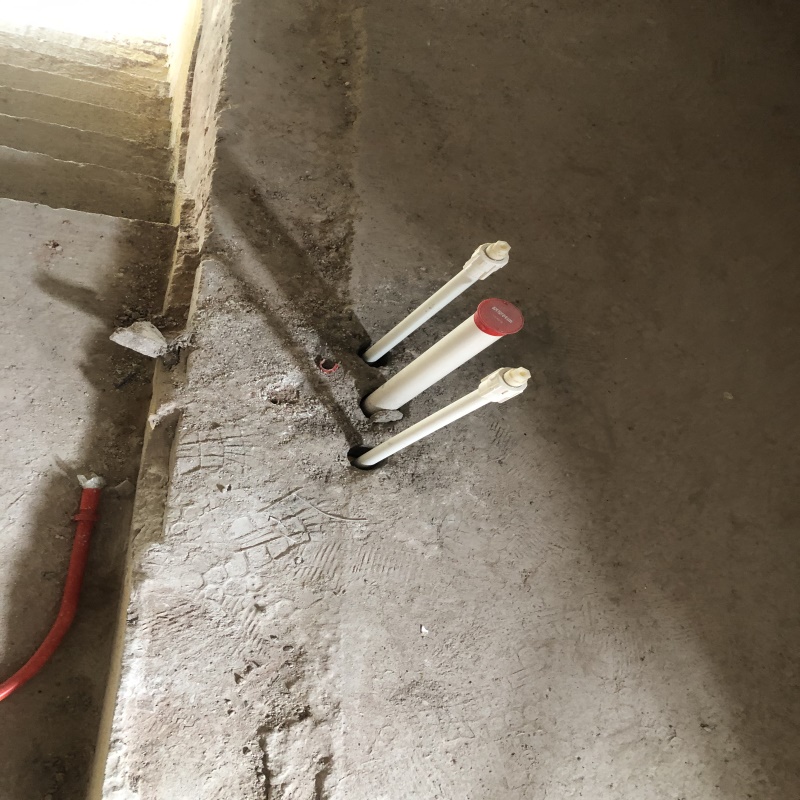

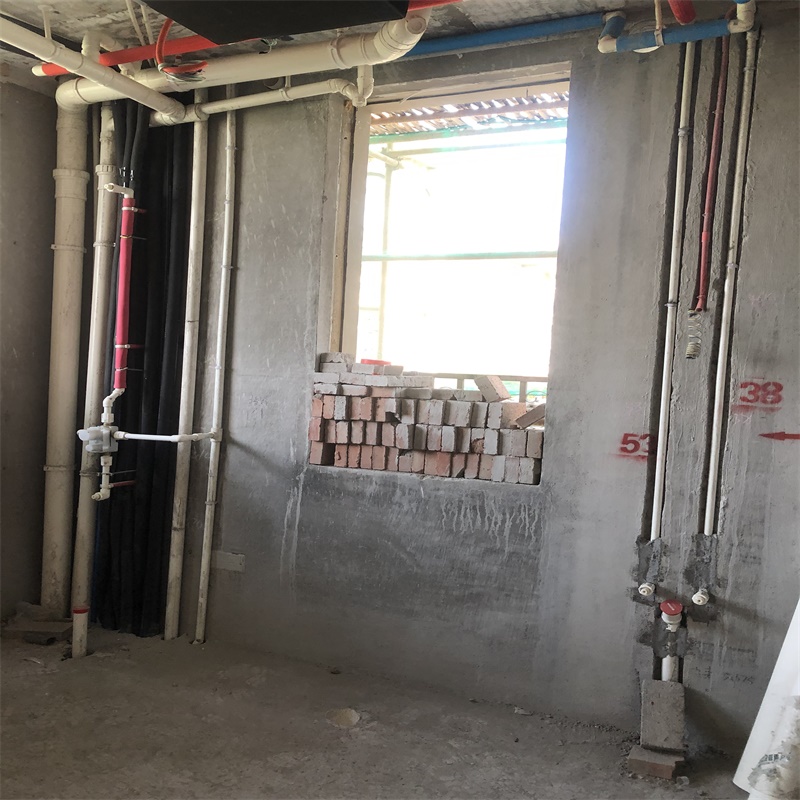

冷热水管布置专业规范，左热右冷、上热下冷

发表于 2021-3-26 16:43:59

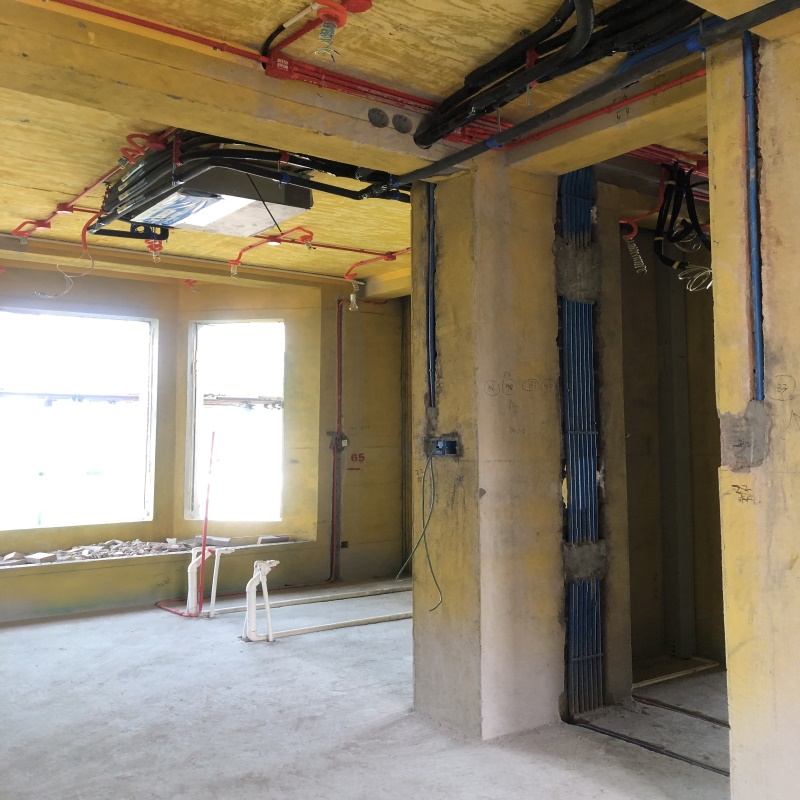

强弱电相距30公分以上，距墙30公分以上

发表于 2021-3-26 16:46:36

本帖最后由格堂空白格于 2021-4-3 10:55 编辑

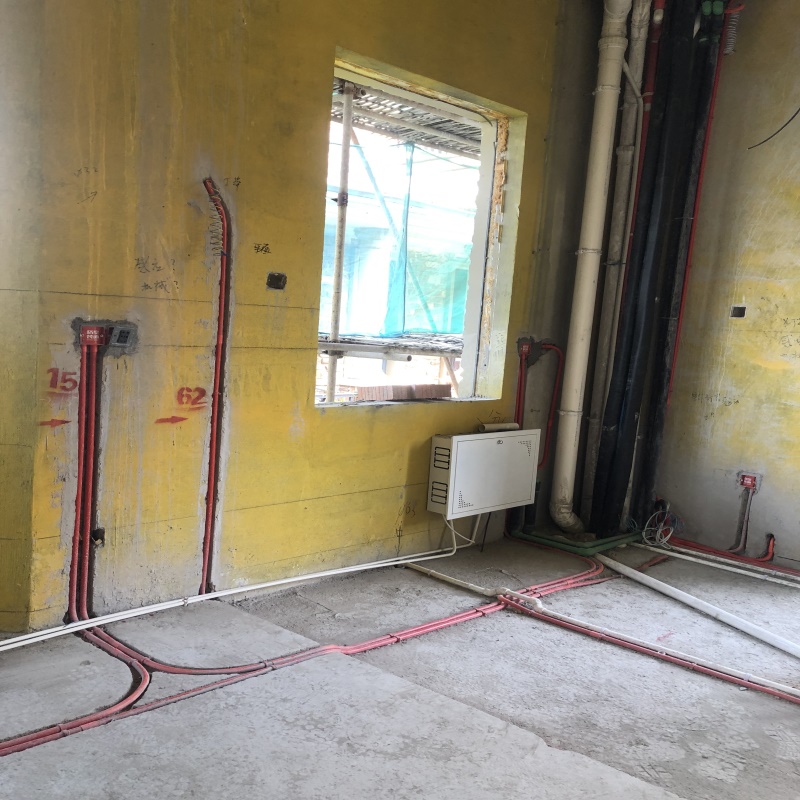

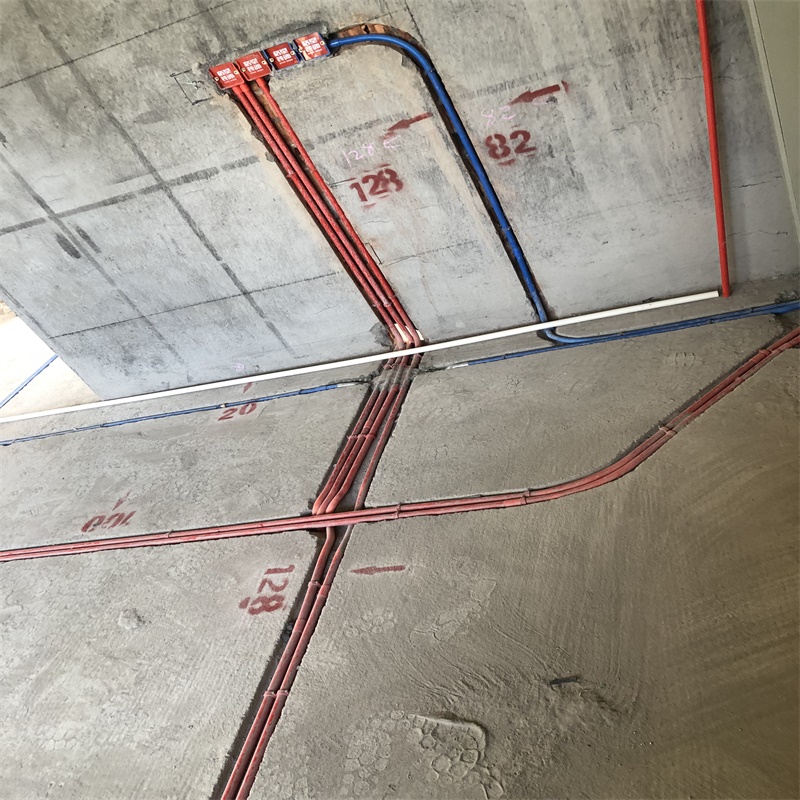

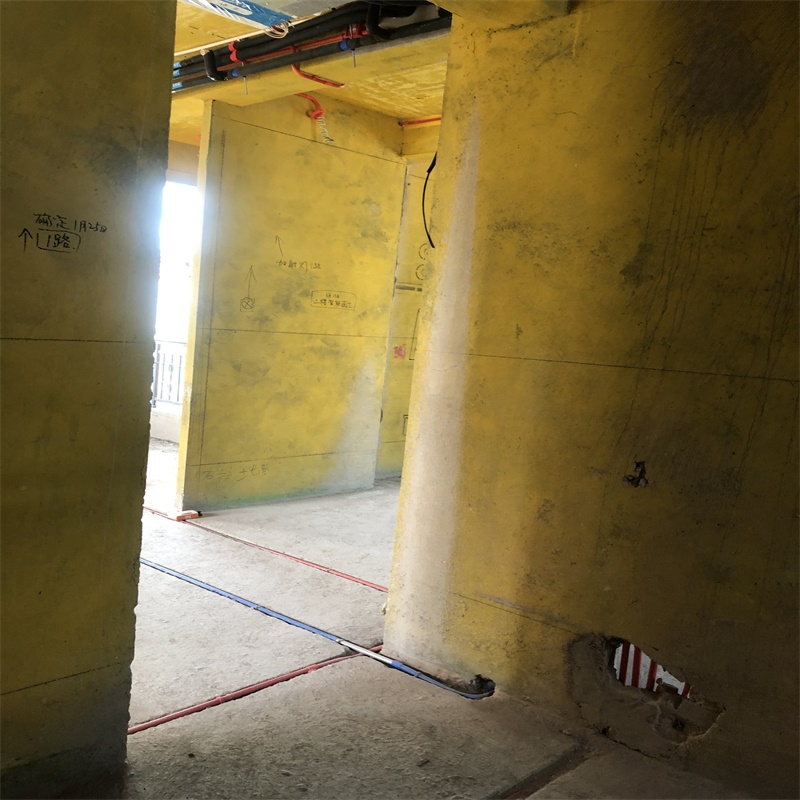

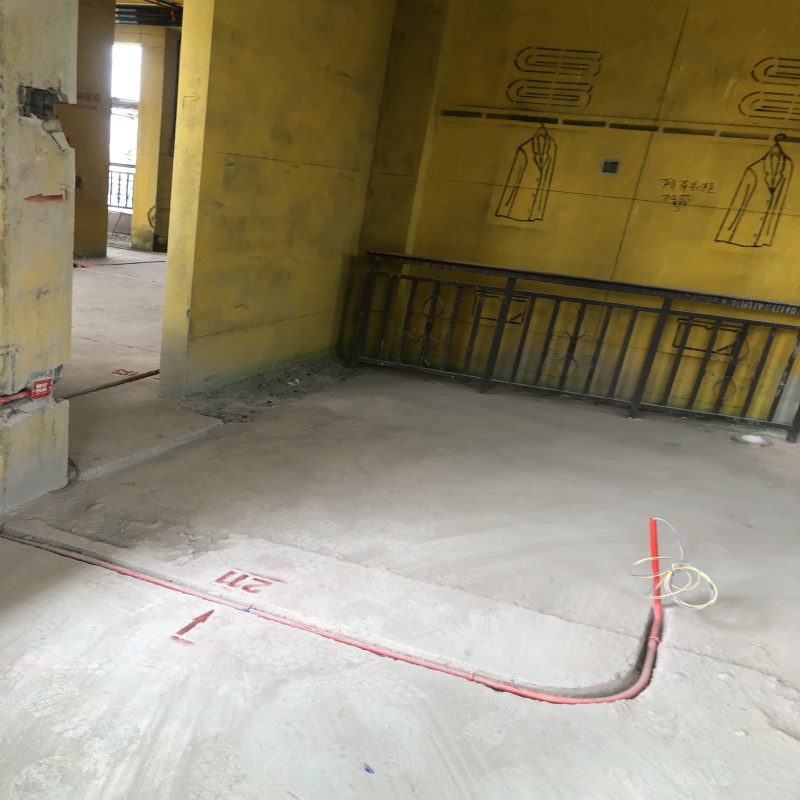

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序

发表于 2021-3-26 16:49:18

本帖最后由格堂空白格于 2021-4-3 10:57 编辑

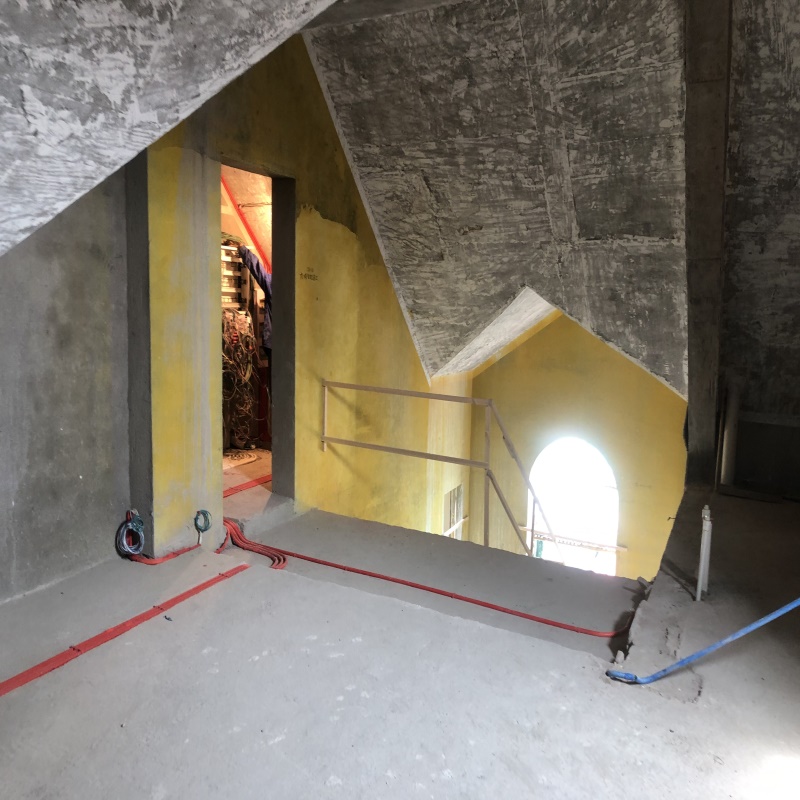

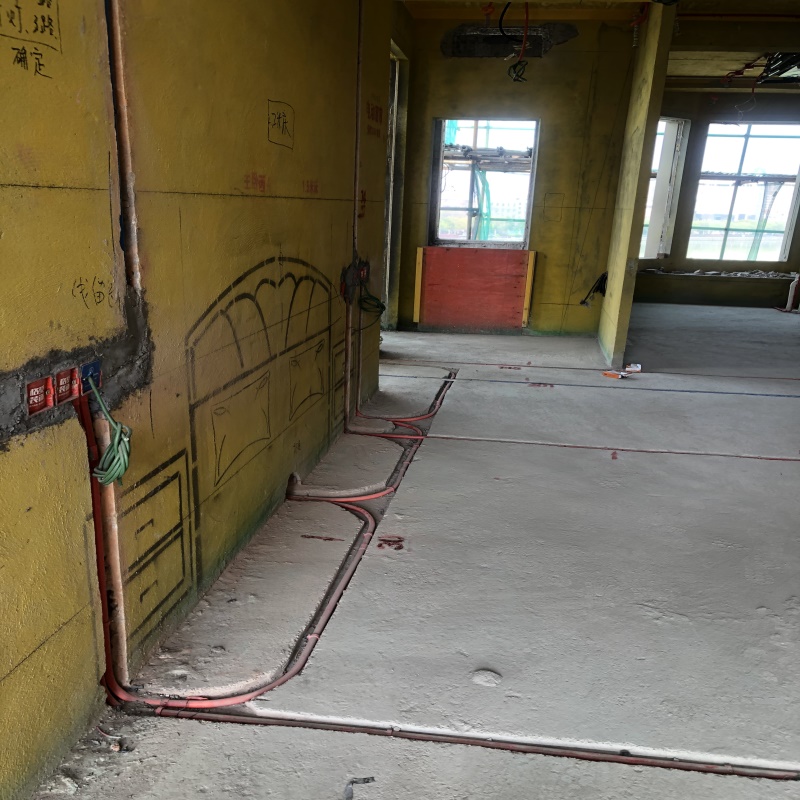

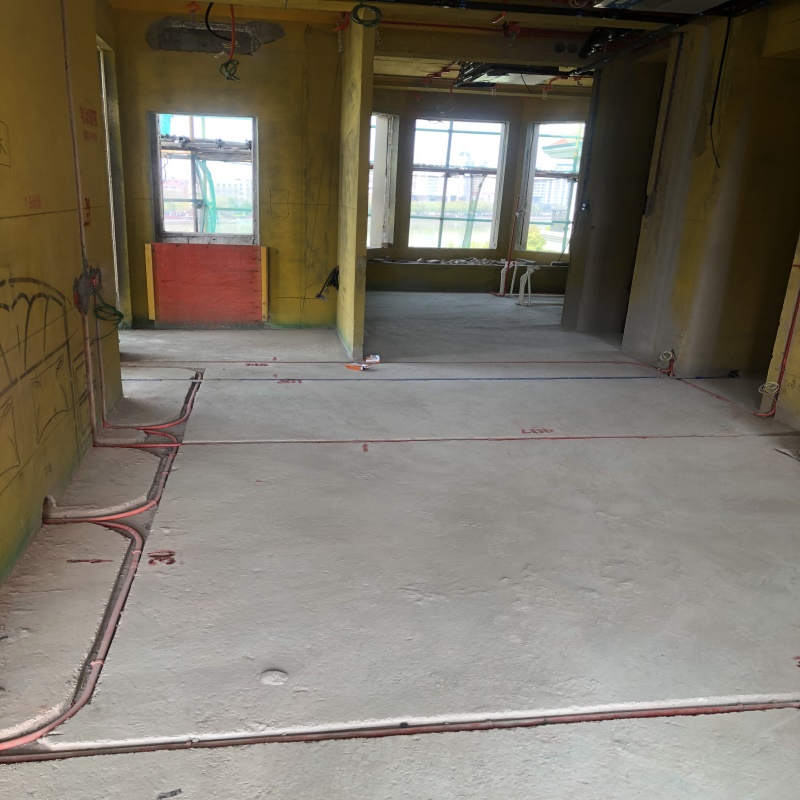

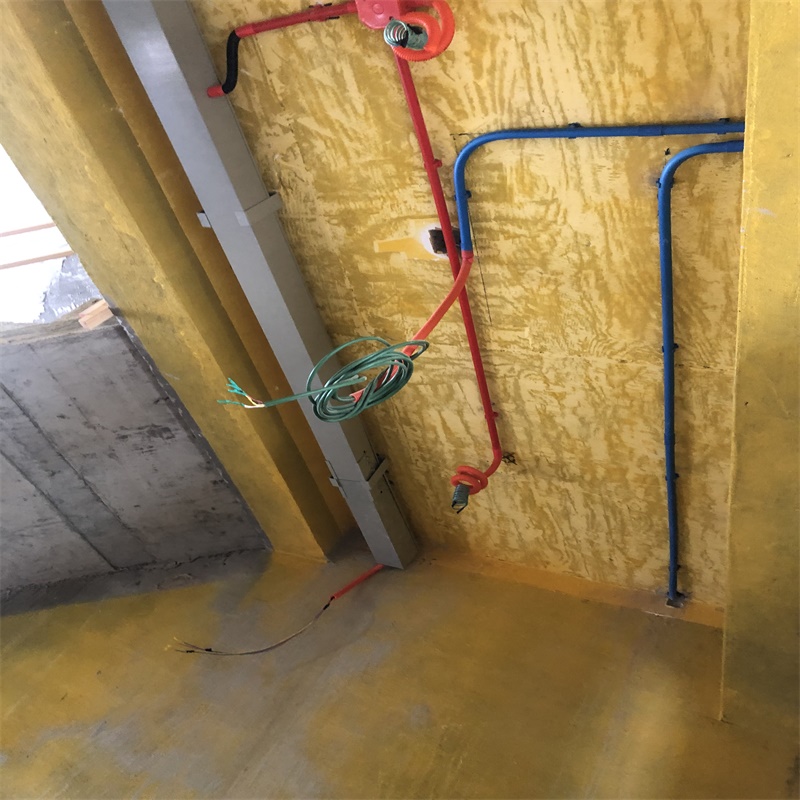

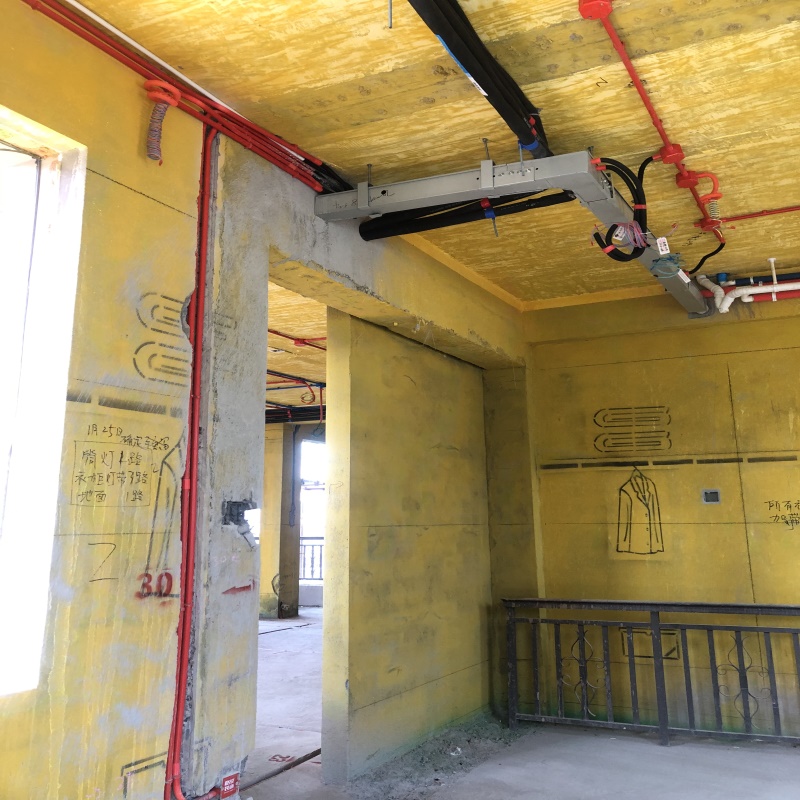

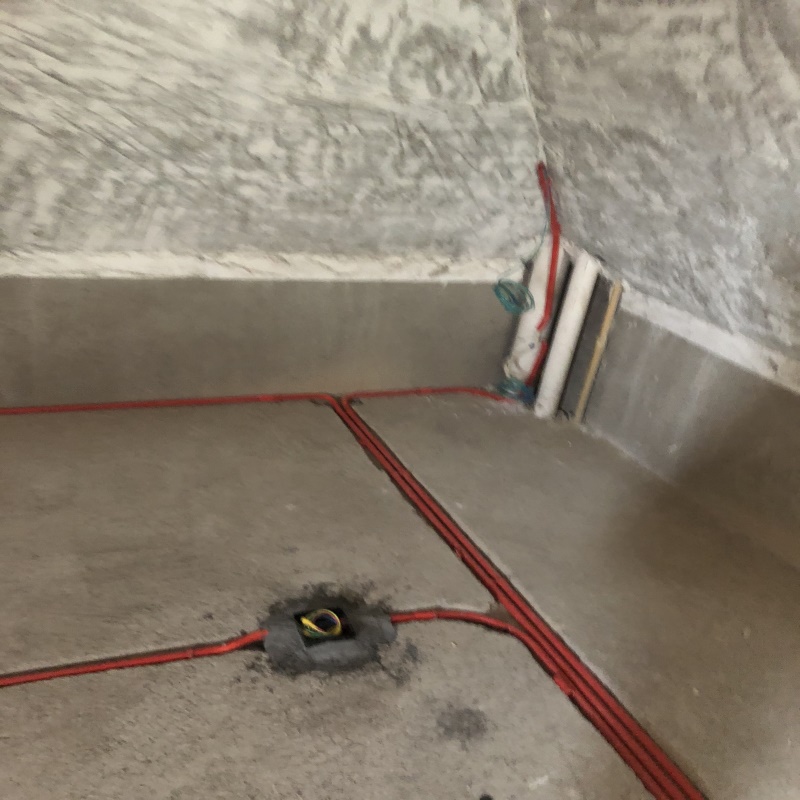

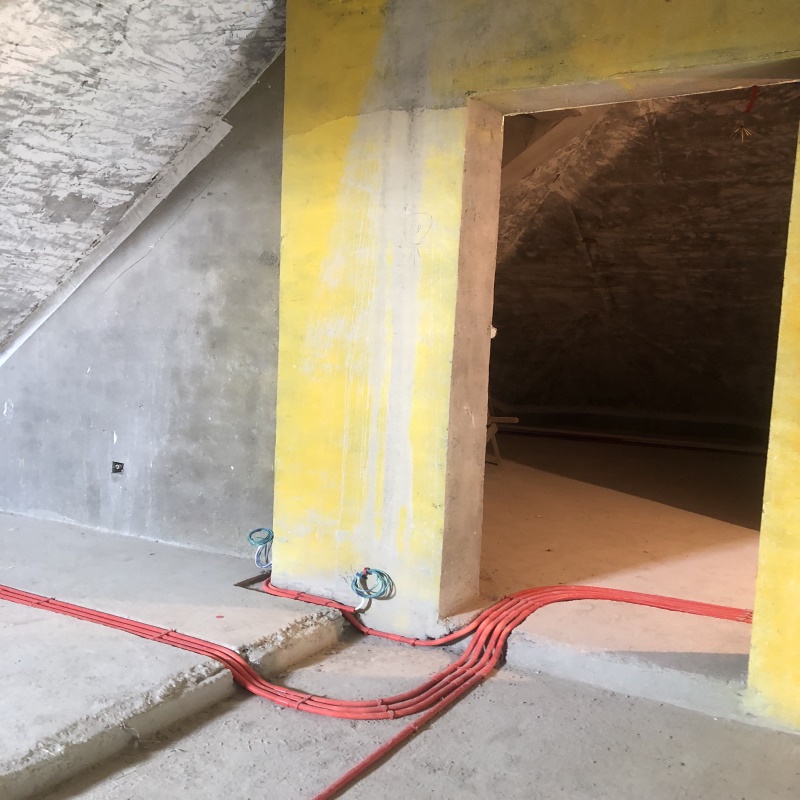

阁楼水电走向，地面线管并排2根以上管卡并排顺钉，间隙均匀

发表于 2021-3-26 16:57:46

本帖最后由格堂空白格于 2021-4-3 10:59 编辑

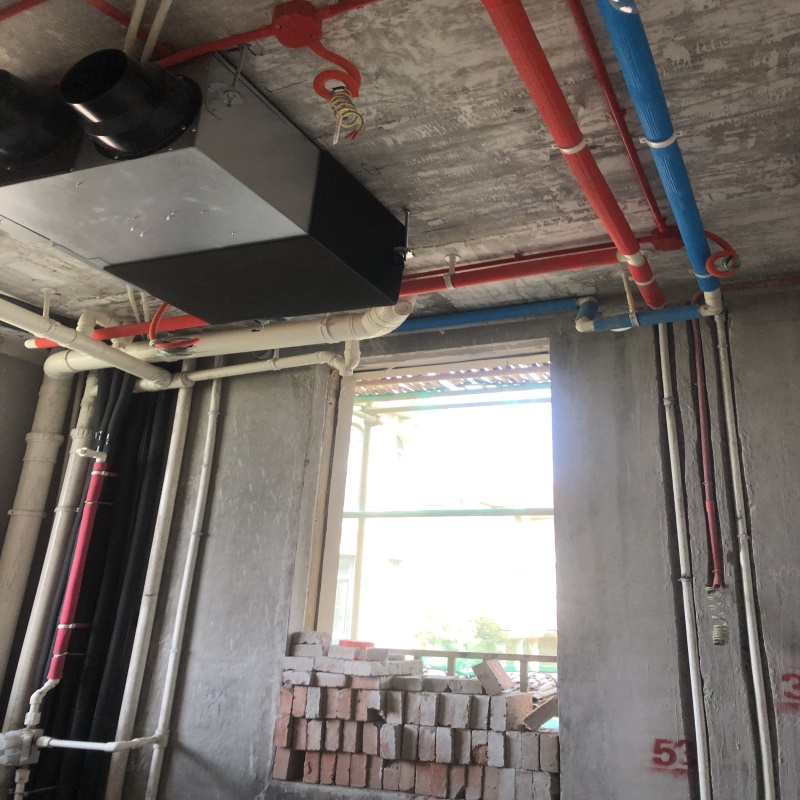

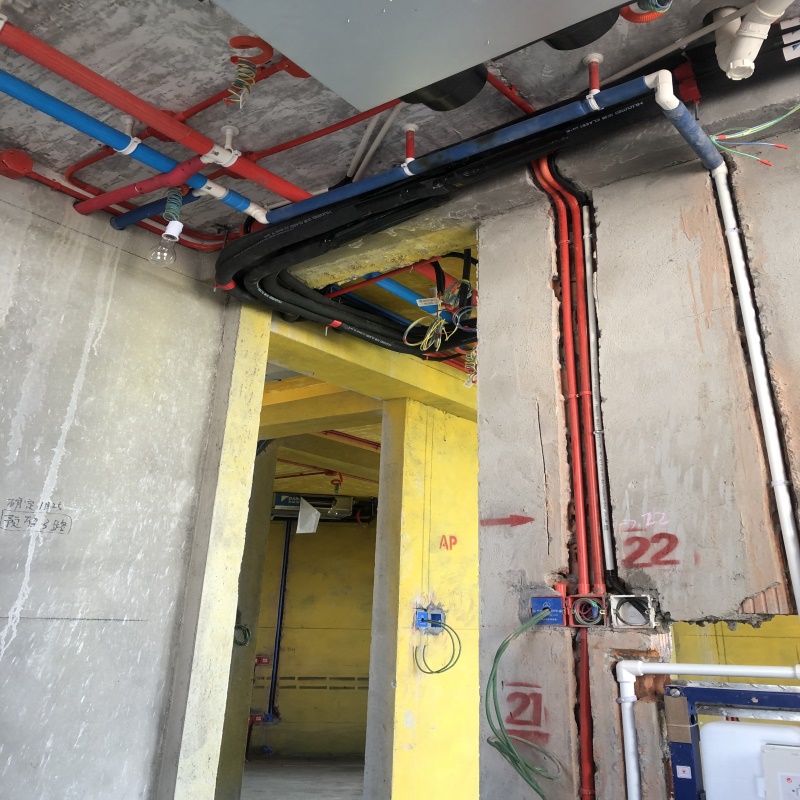

冷热水管布置专业规范，左热右冷、上热下冷

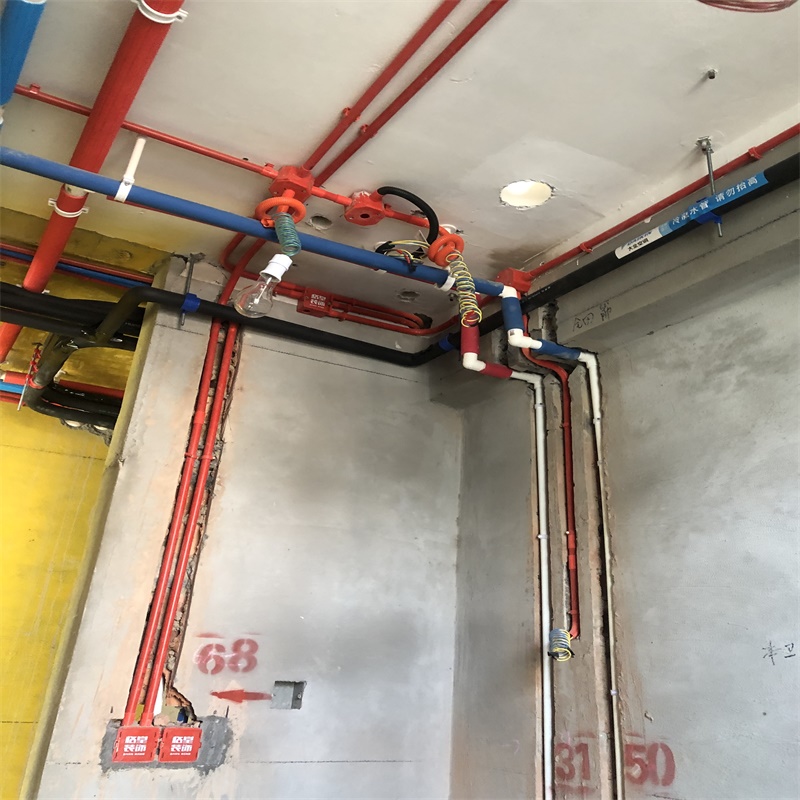

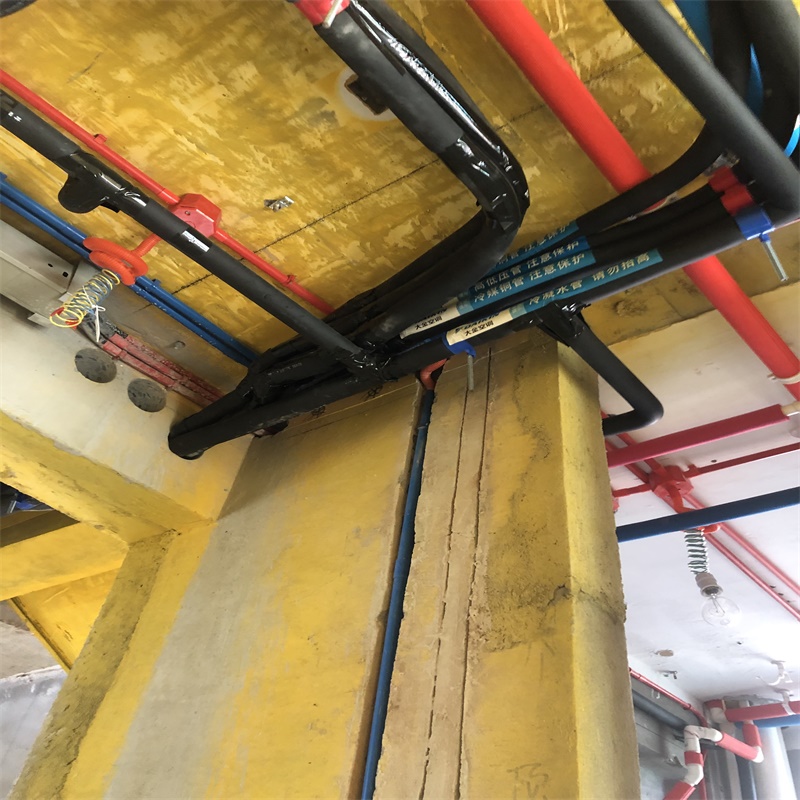

管卡细节：格堂装饰所有的水管每80CM一个管卡进行固定处理，标准均匀受力确保水管在顶部稳固且水在流动时没有异响
