衢州公馆11-3-6#130㎡现代——现代派的极简

发表于 2020-8-19 14:23:47

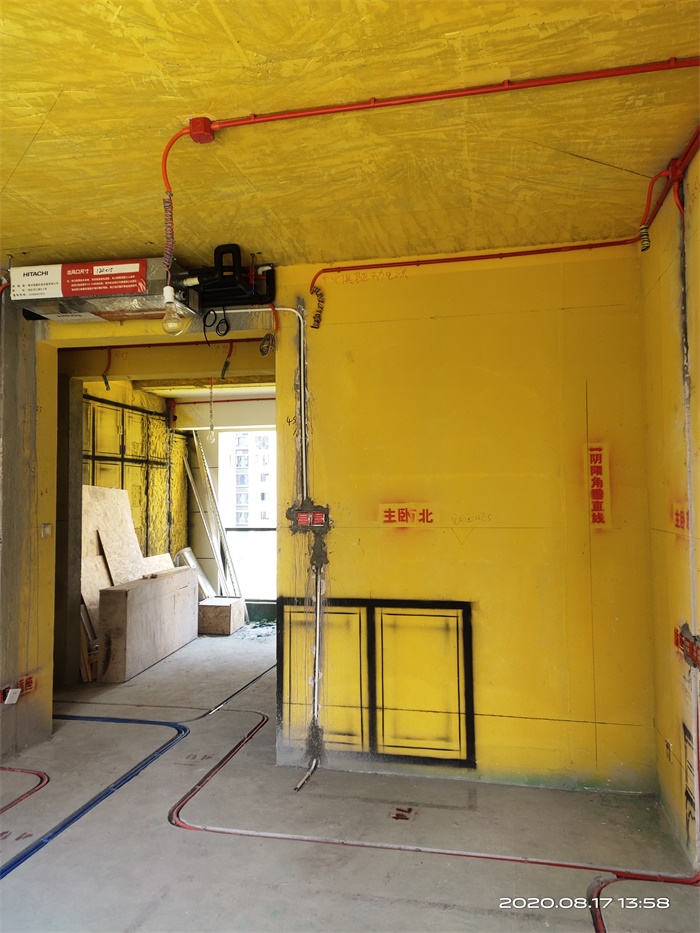

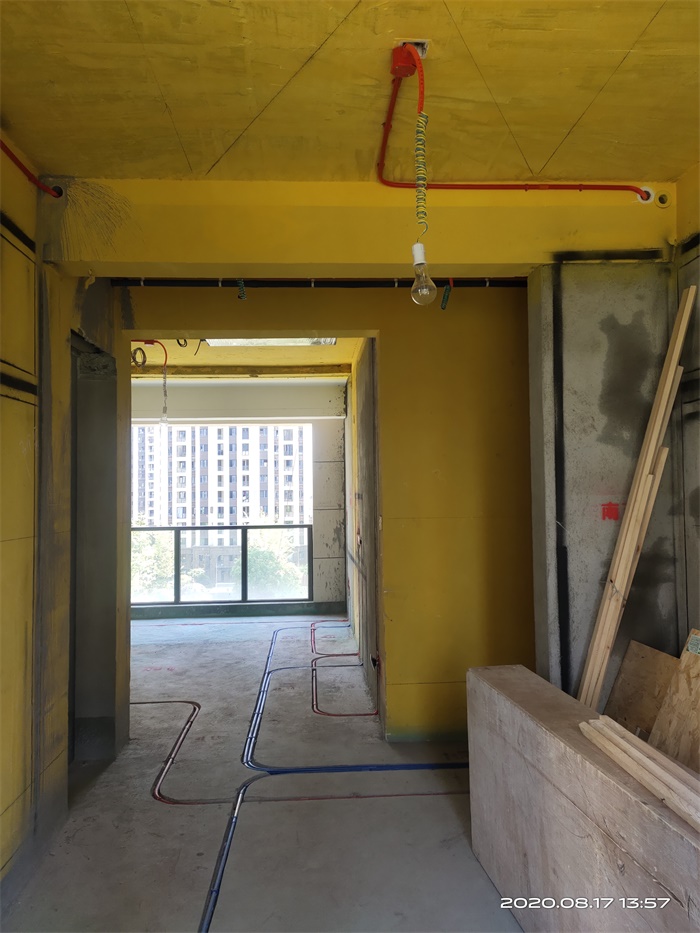

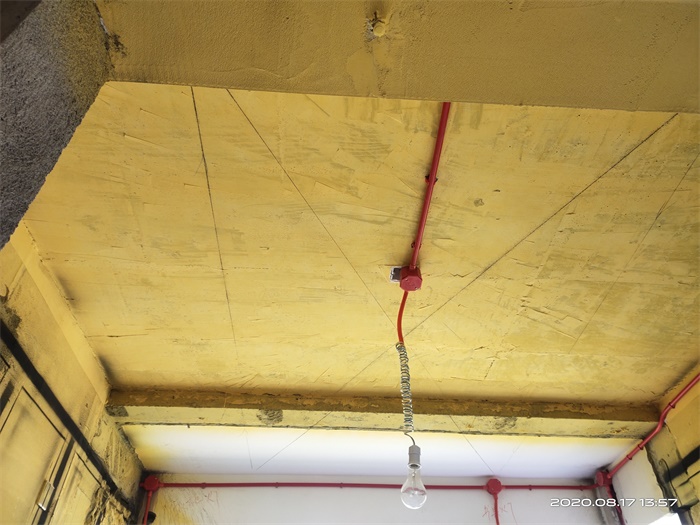

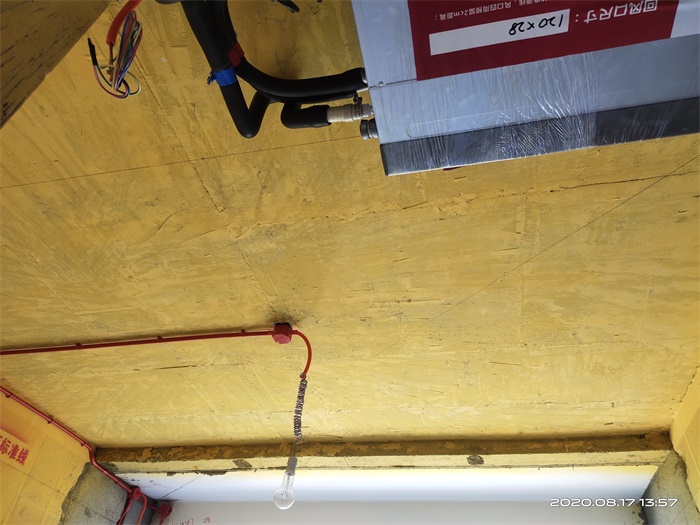

衣帽间水电布置图

发表于 2020-8-19 14:24:27

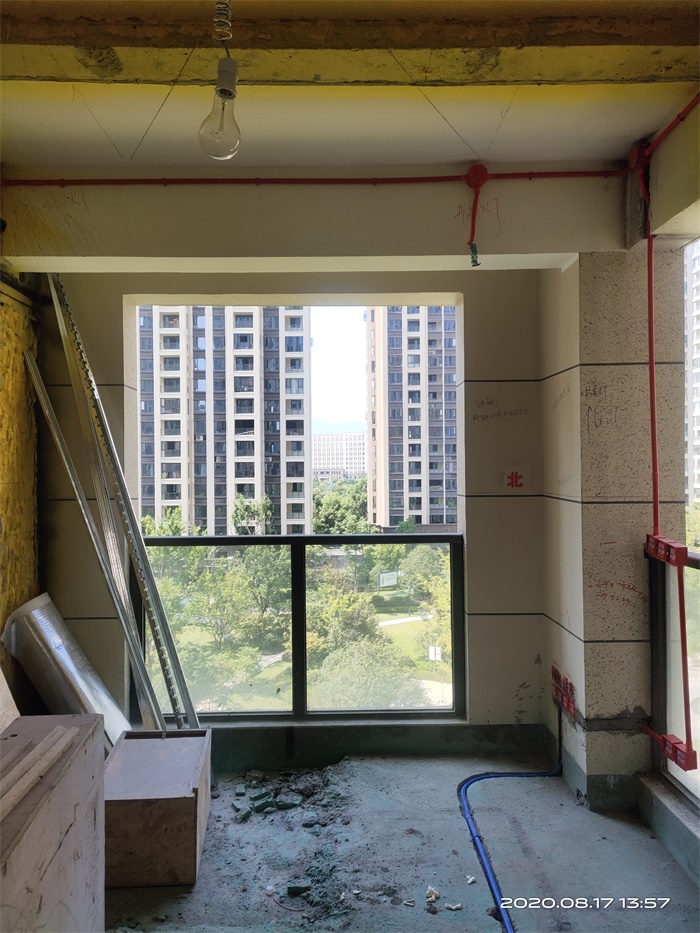

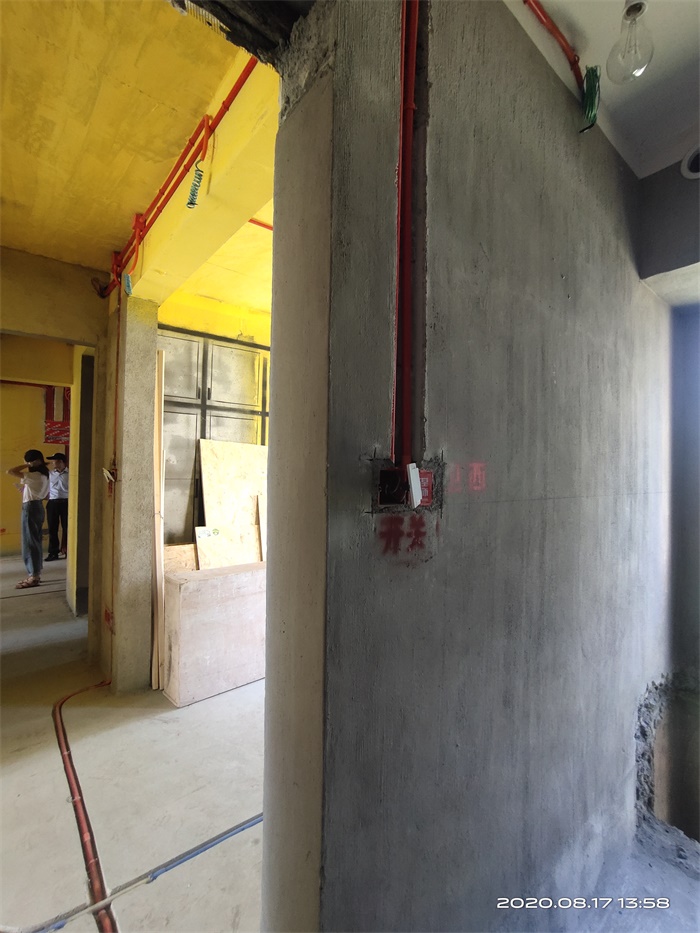

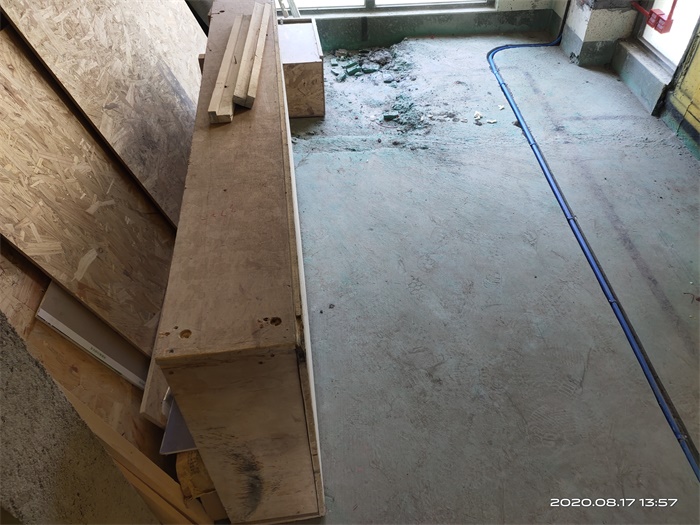

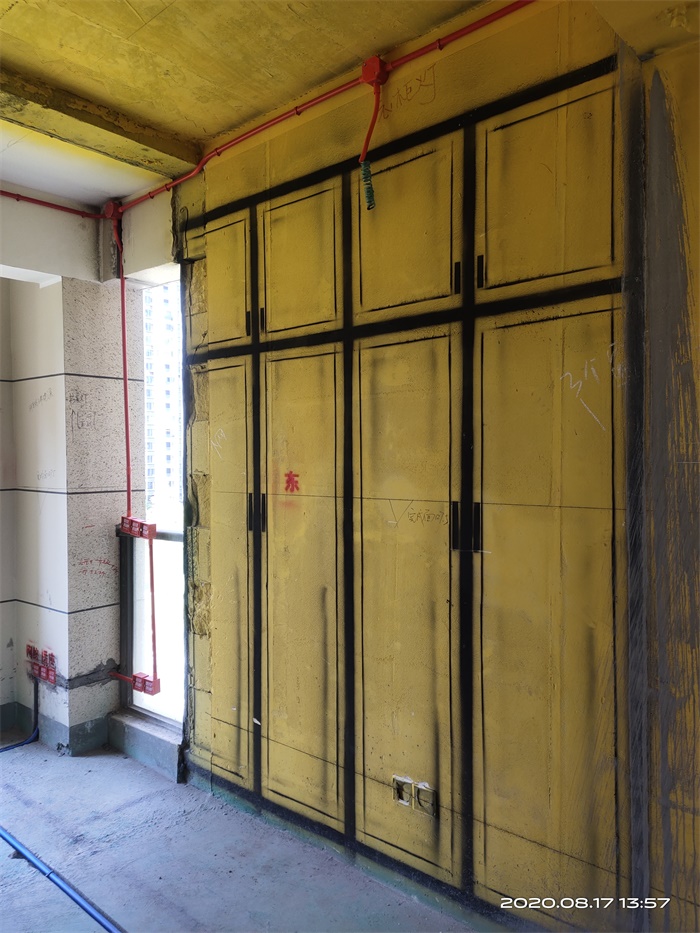

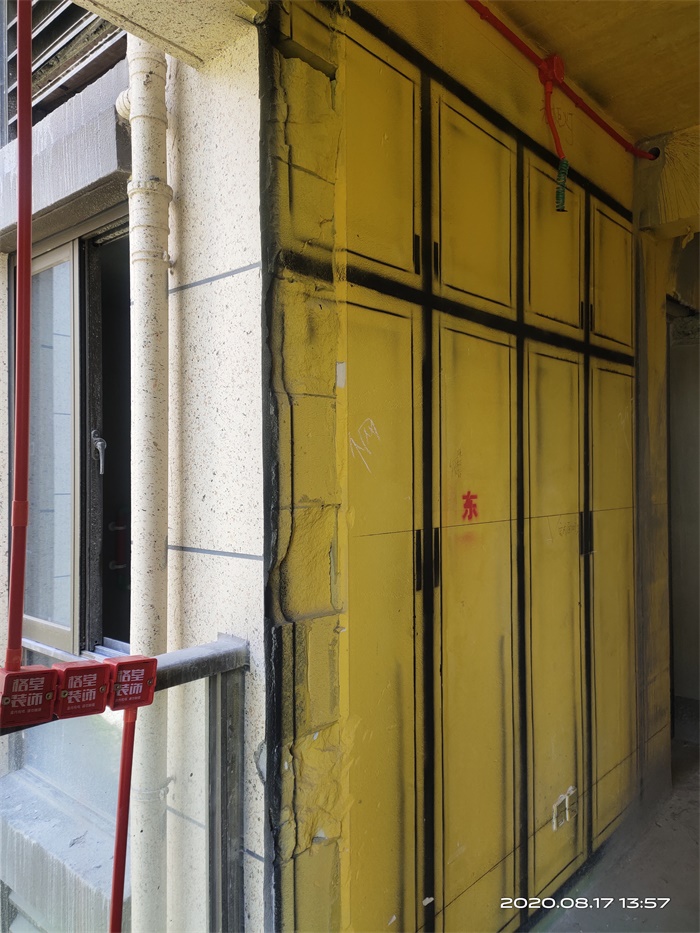

衣帽间对角

发表于 2020-8-19 14:25:15

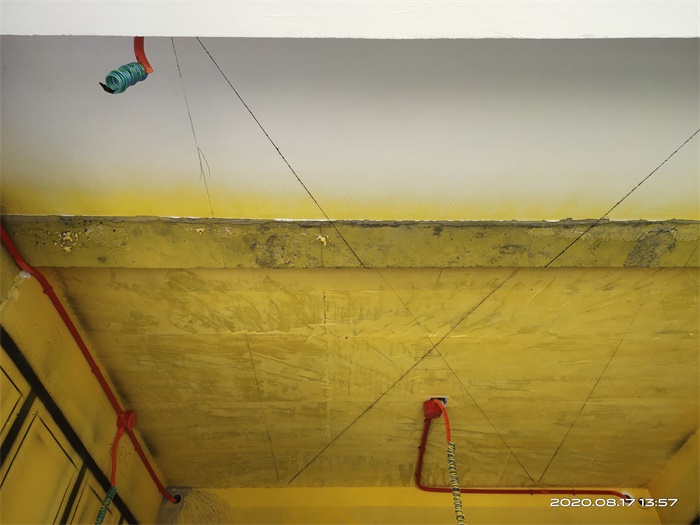

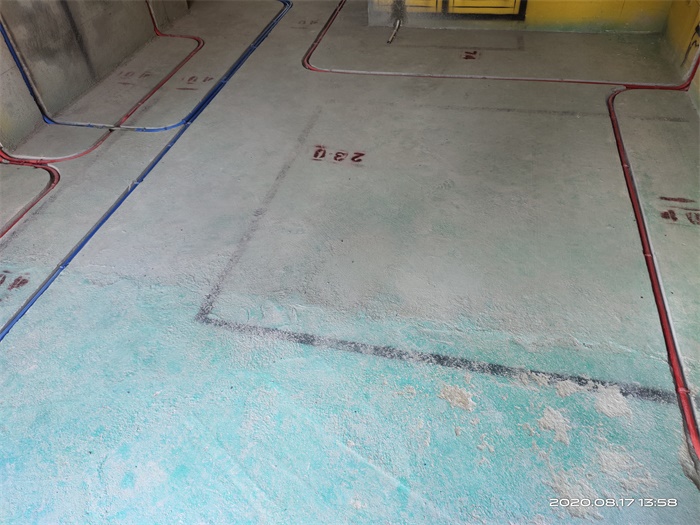

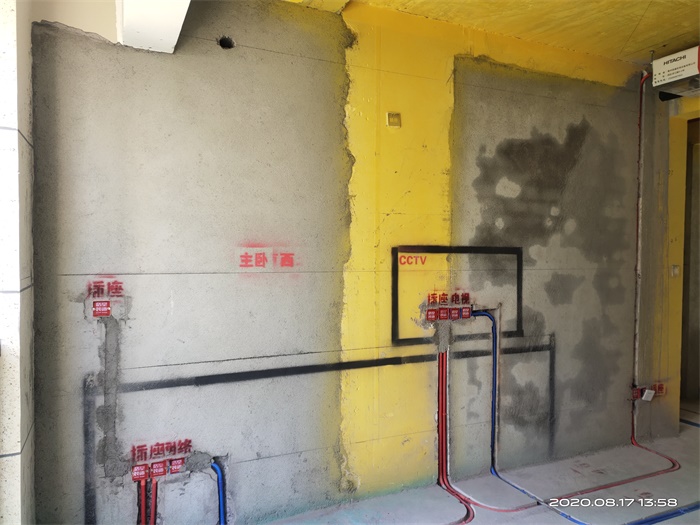

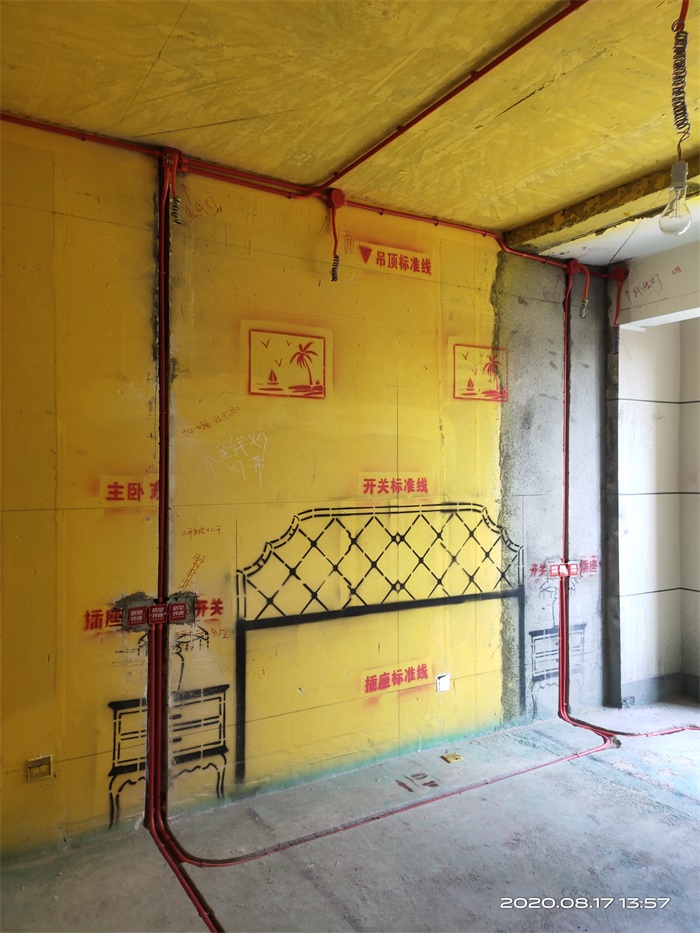

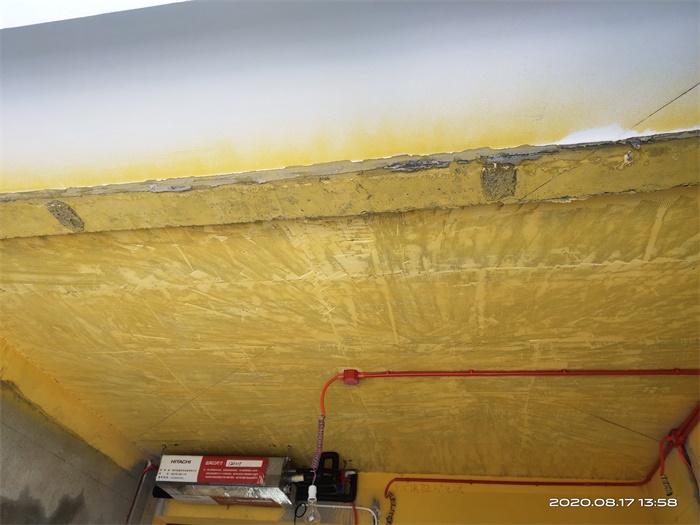

主卧水电布置图

发表于 2020-8-19 14:25:46

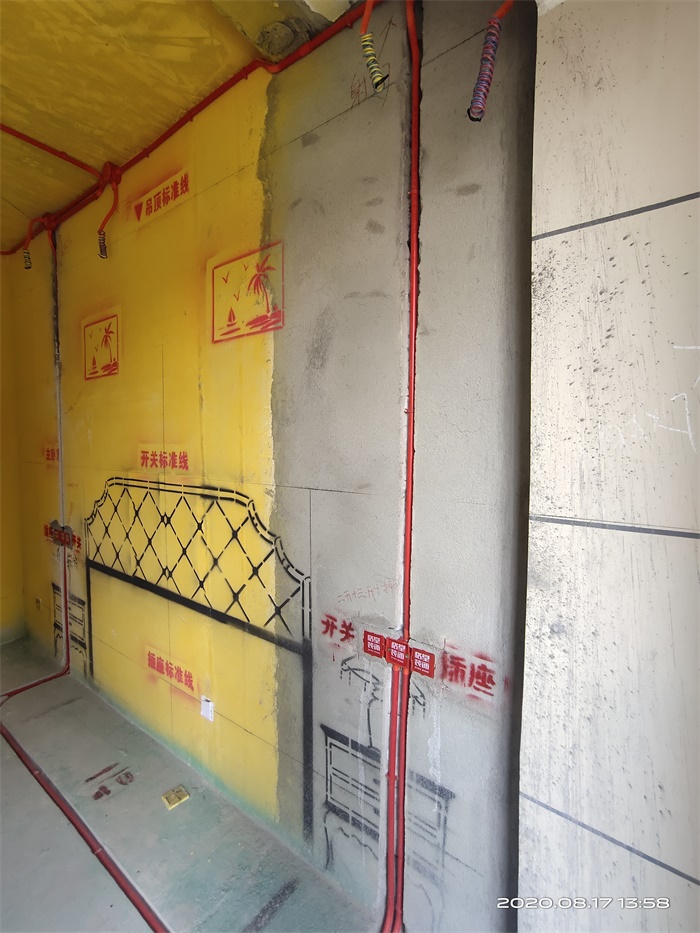

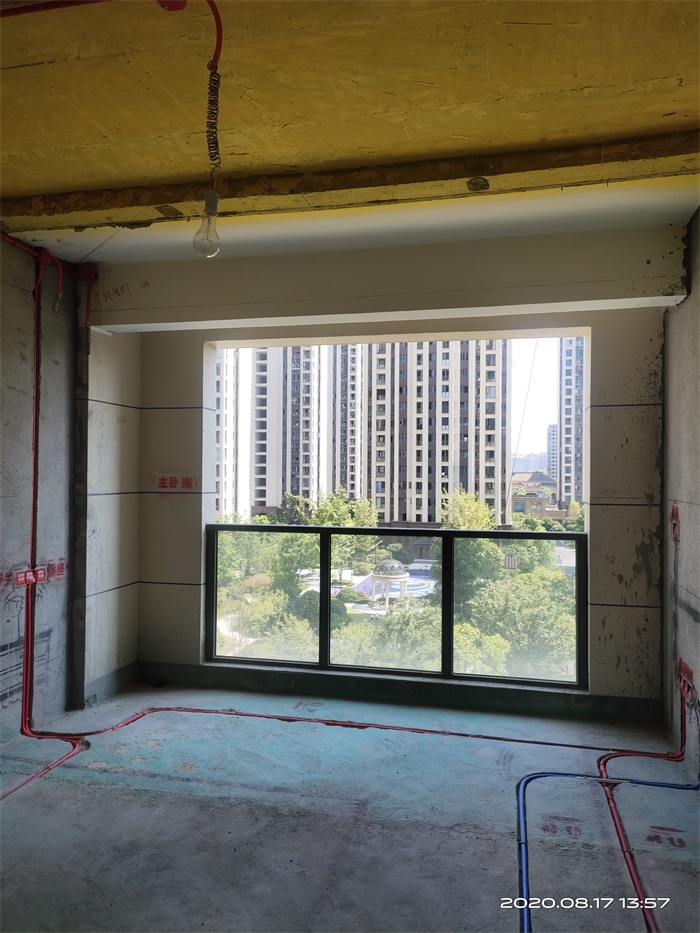

主卧对角

发表于 2020-8-19 14:26:21

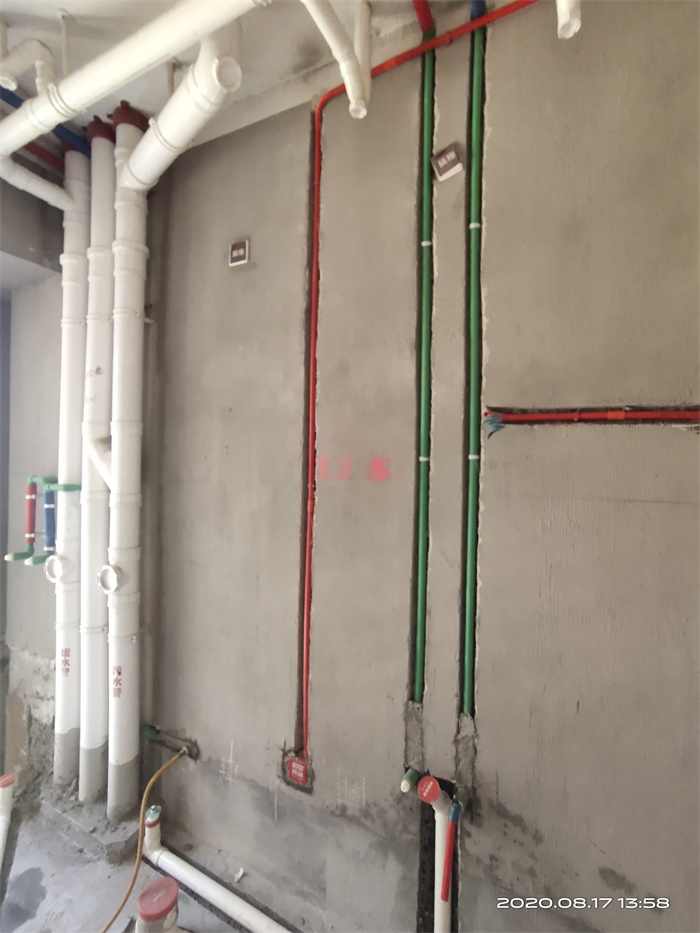

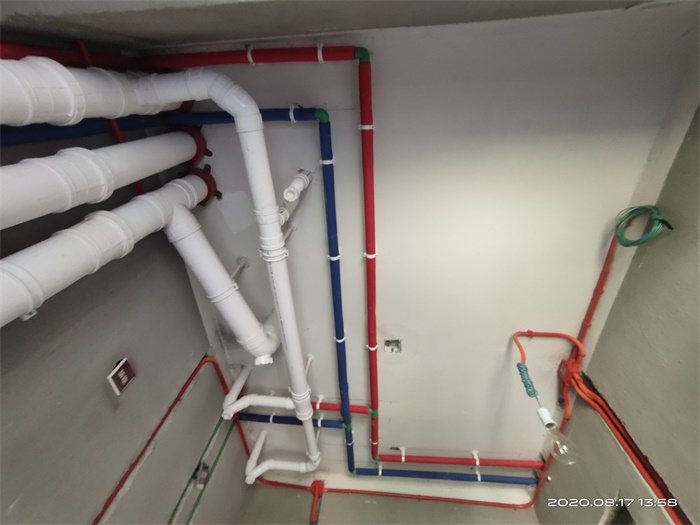

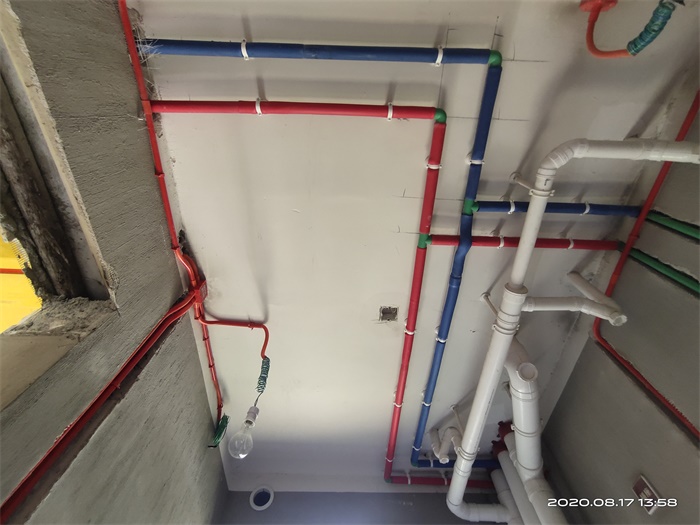

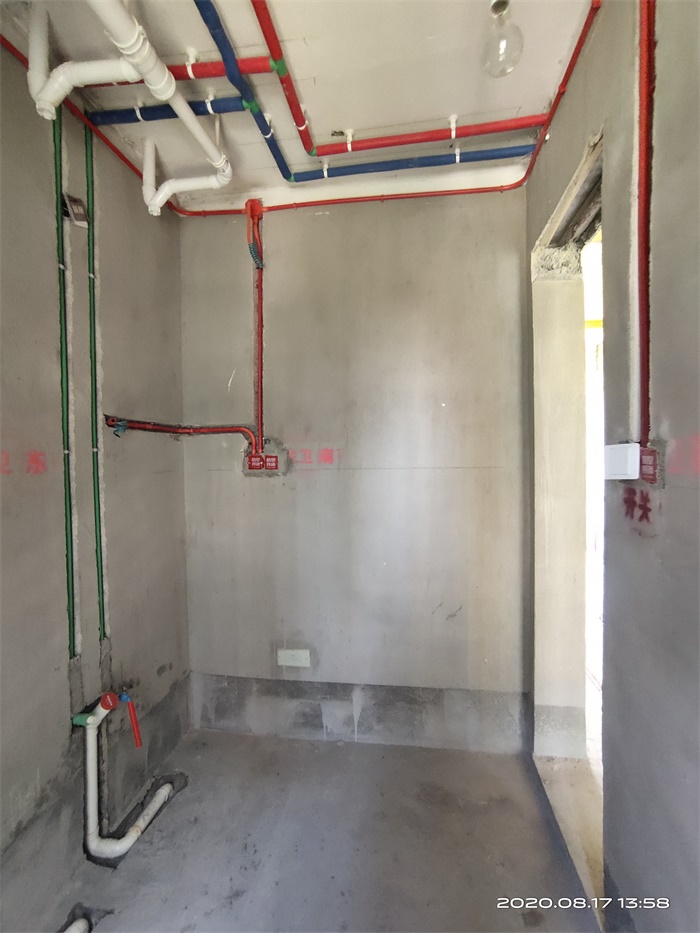

主卫水电布置图

发表于 2020-8-19 14:26:51

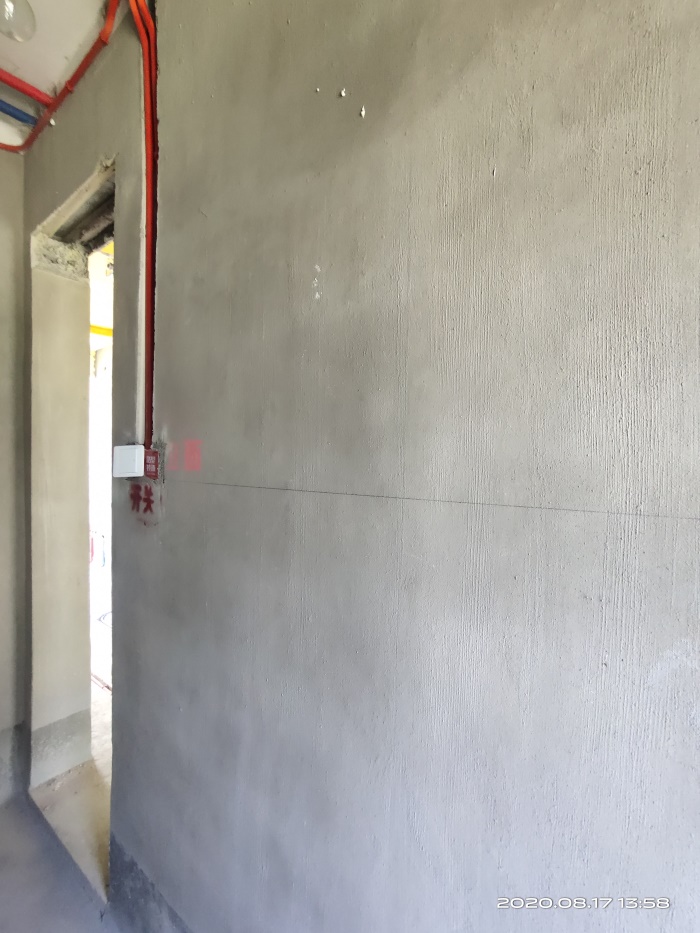

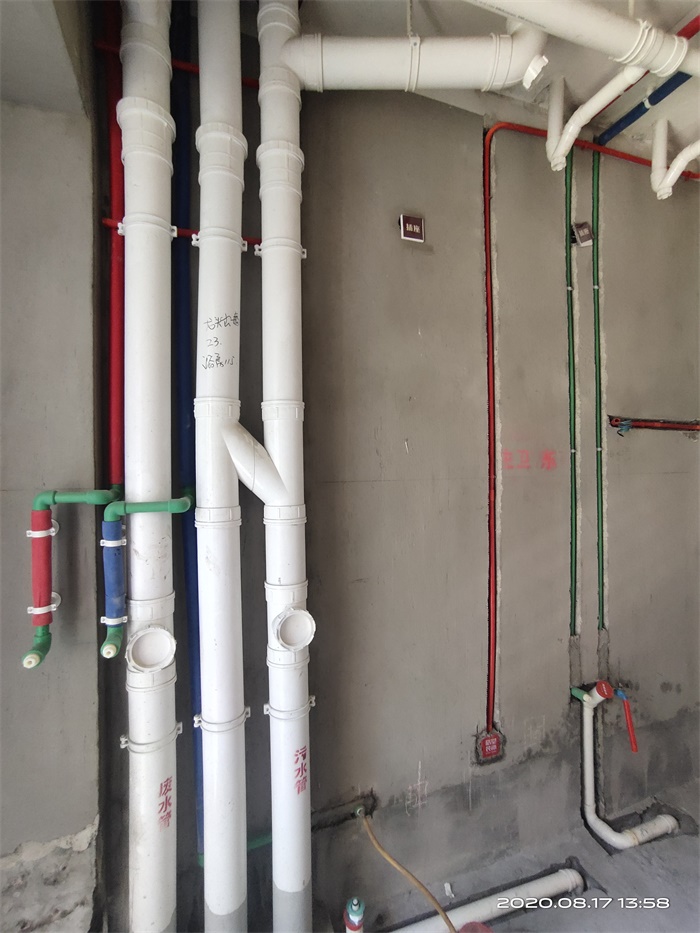

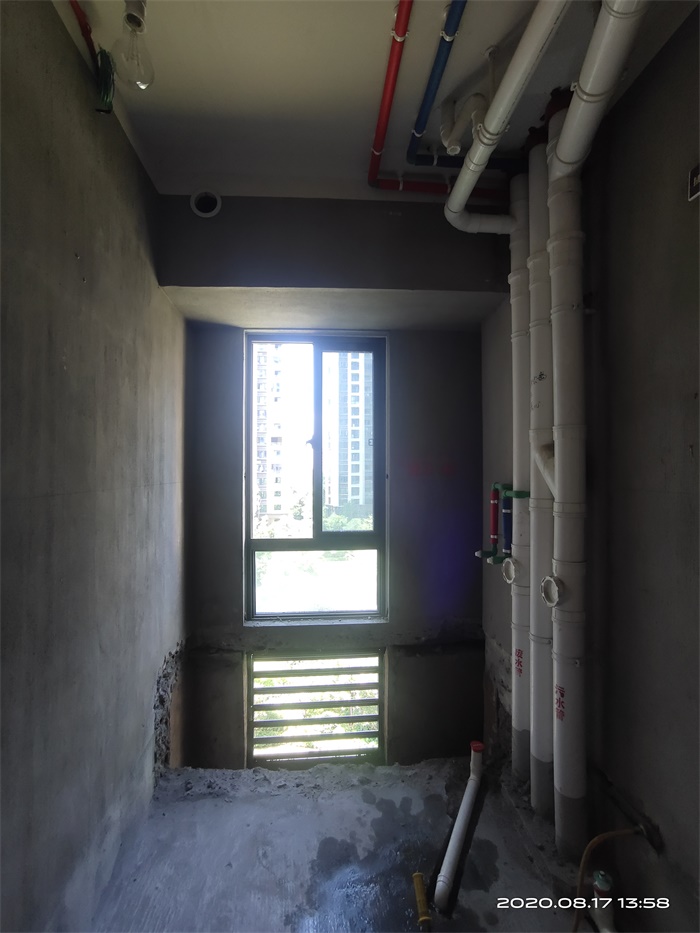

主卫对角

发表于 2020-8-19 14:28:25

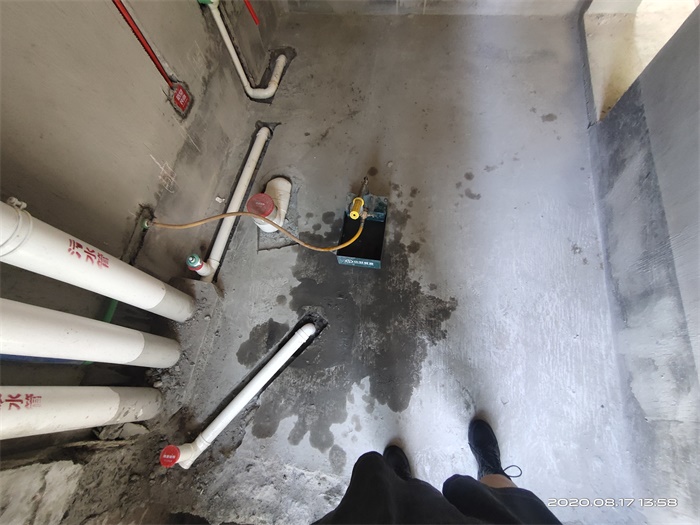

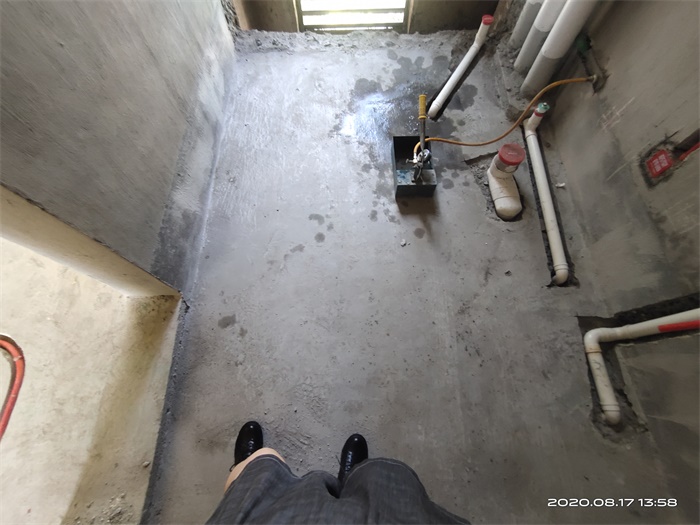

水压到一个兆帕（10公斤）半小时不降压就证明水管接头没问题的，一般市政水压是1.5到3公斤，常规试压是7公斤，我们水管质量好才敢打10公斤的

发表于 2020-8-19 14:29:30

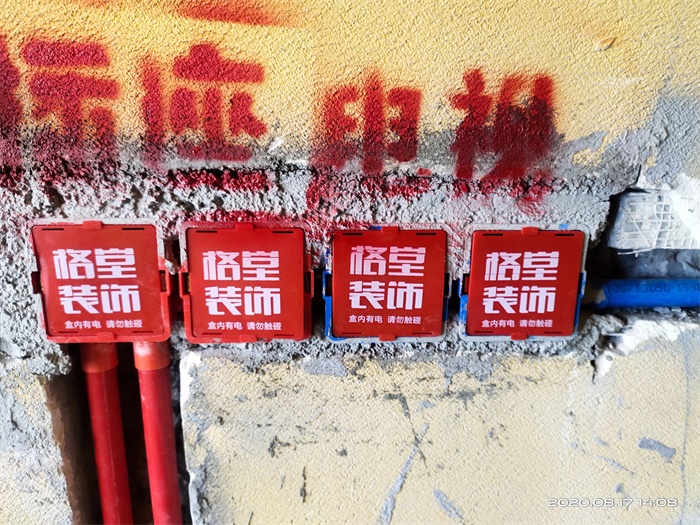

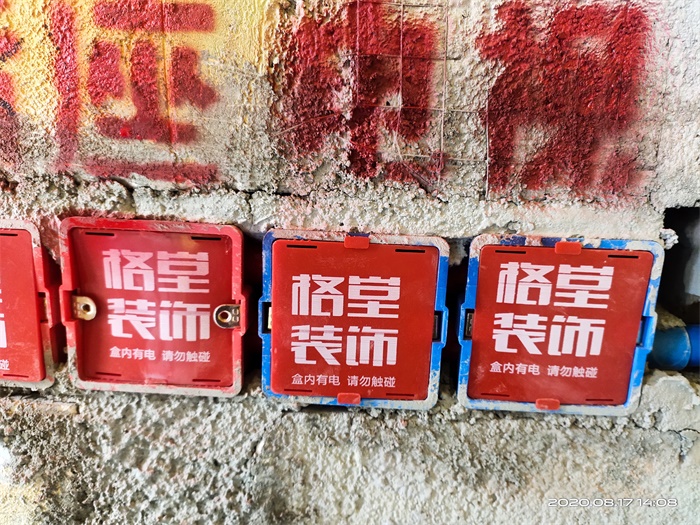

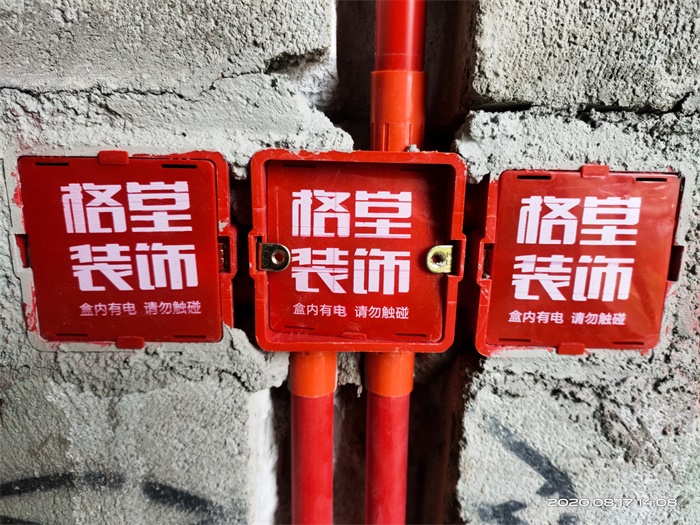

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2020-8-19 14:31:02

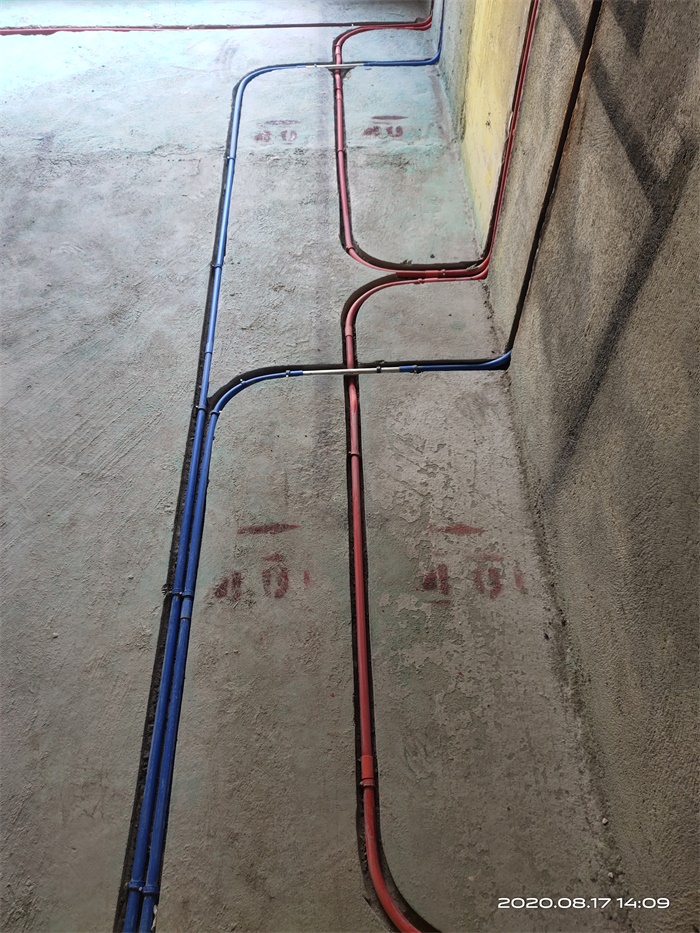

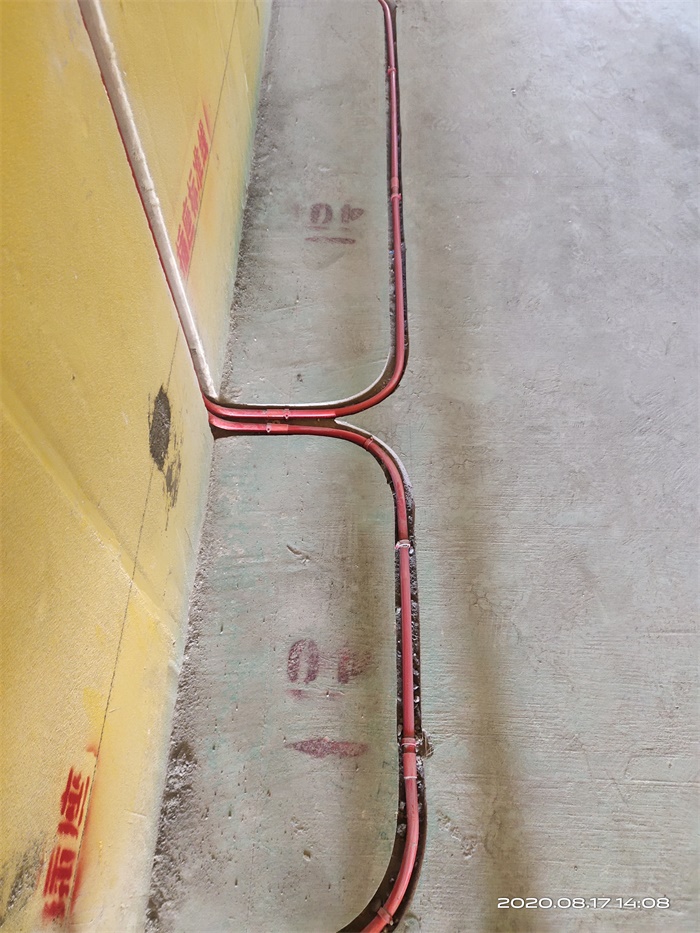

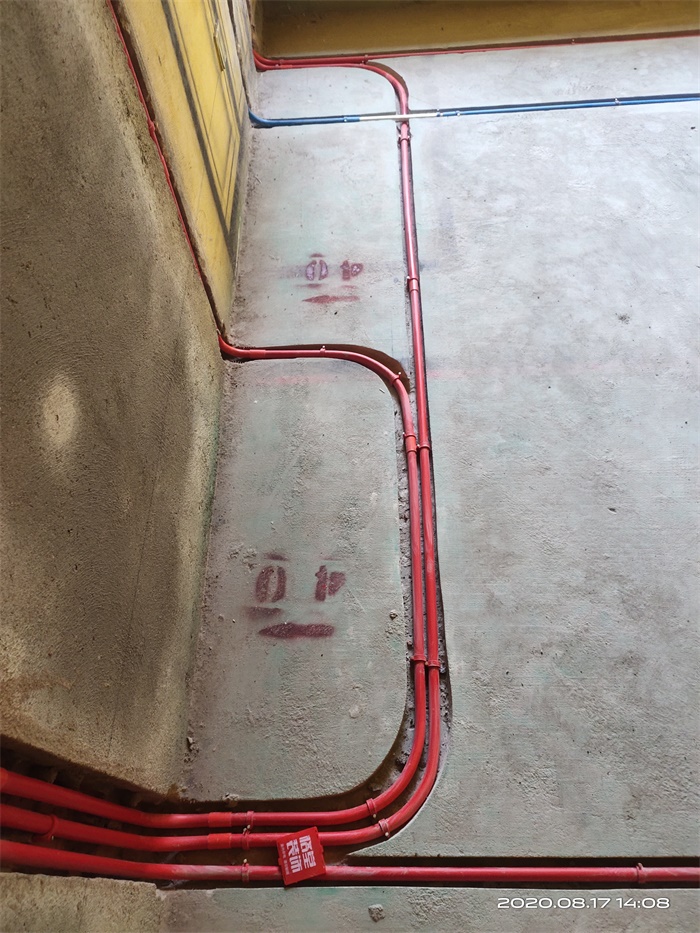

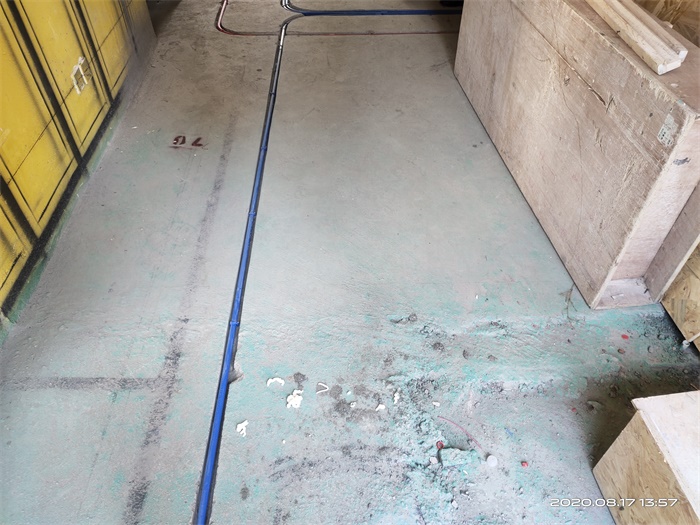

墙角禁止走管，距墙30公分以上

发表于 2020-8-19 14:32:23

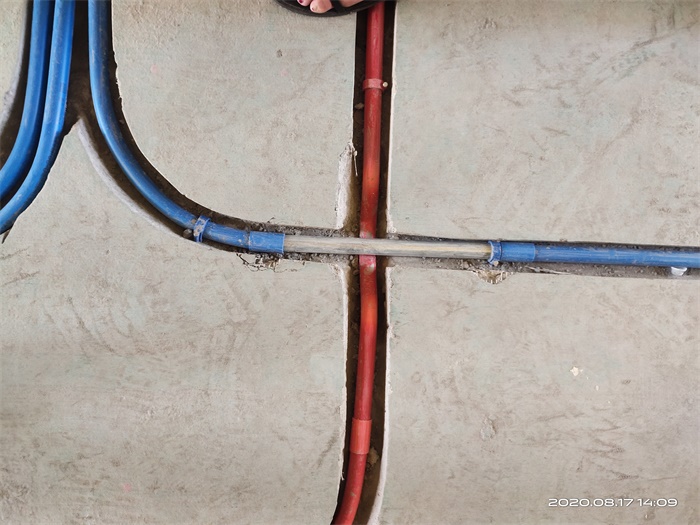

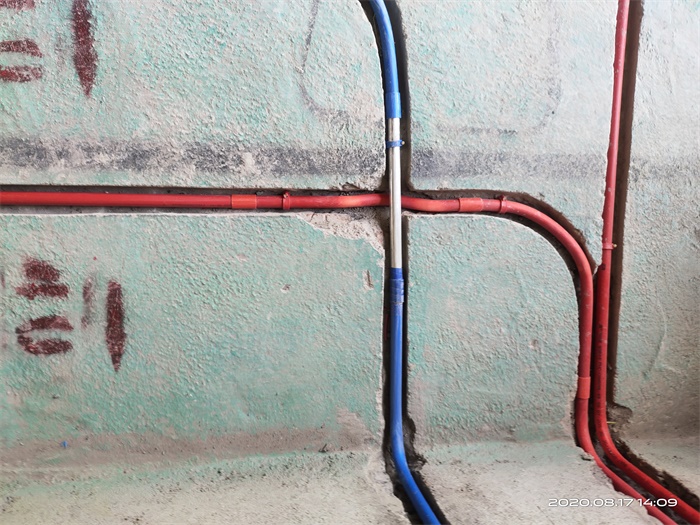

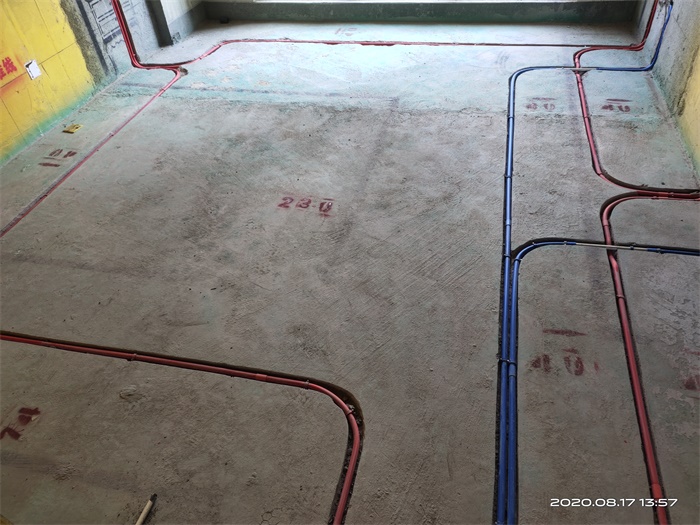

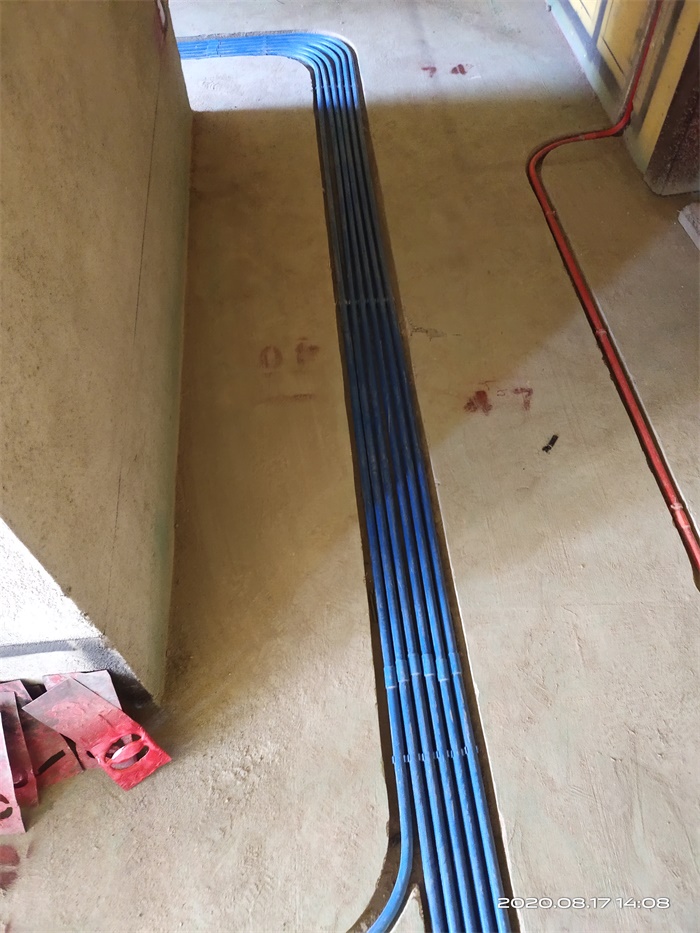

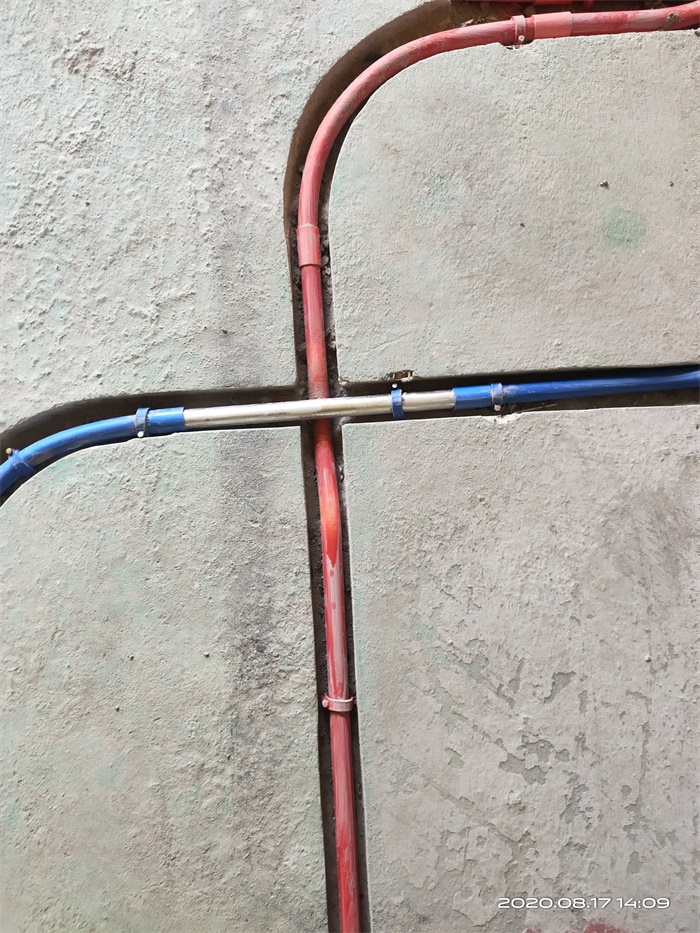

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。
