[衢州] 郁金香郡33-2-10#261㎡美式—一米光扉

[复制链接]
 楼主| 发表于 2020-9-1 17:20:36 | 显示全部楼层

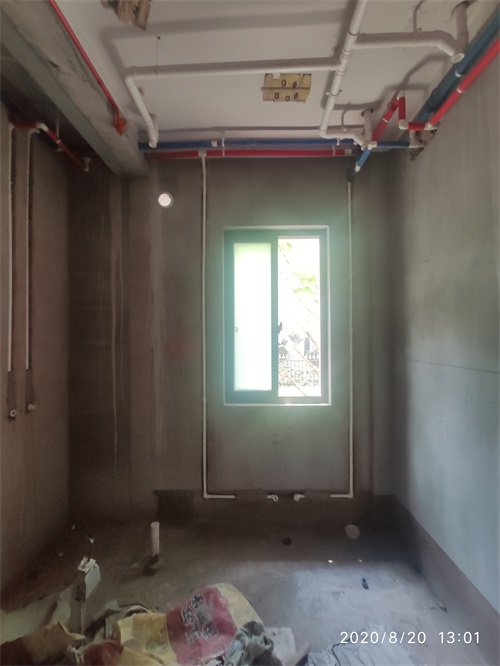

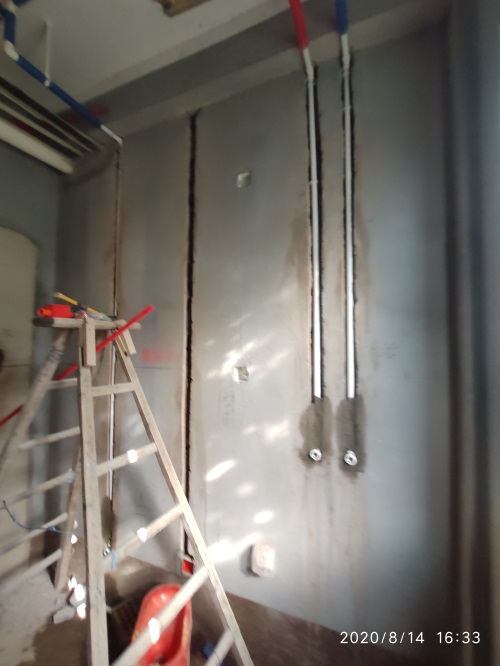

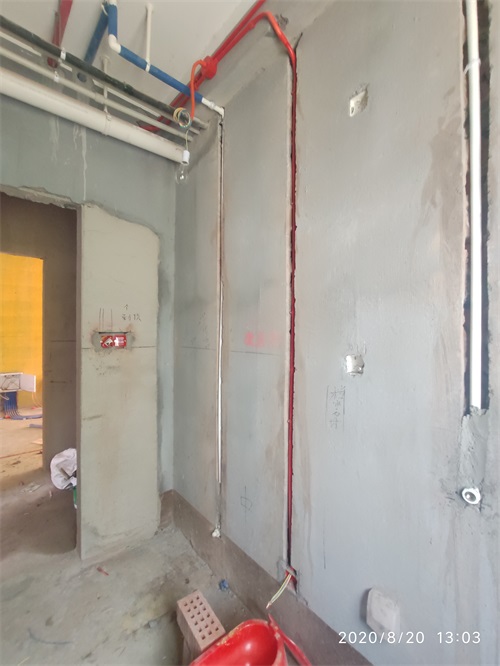

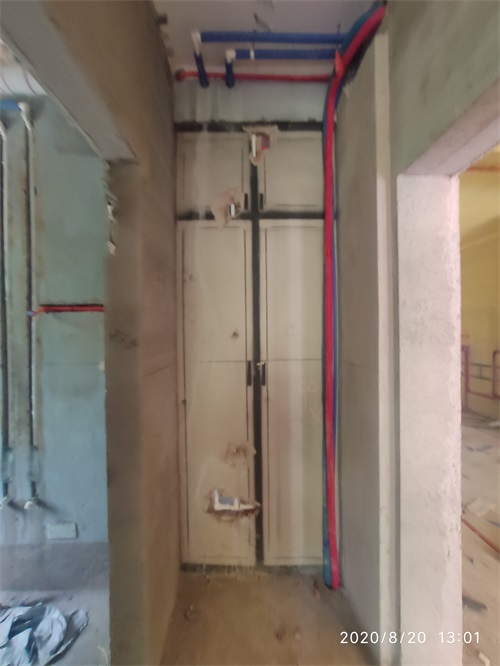

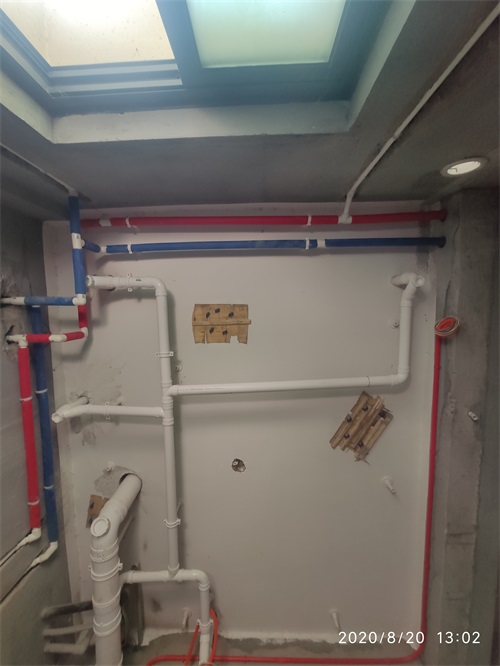

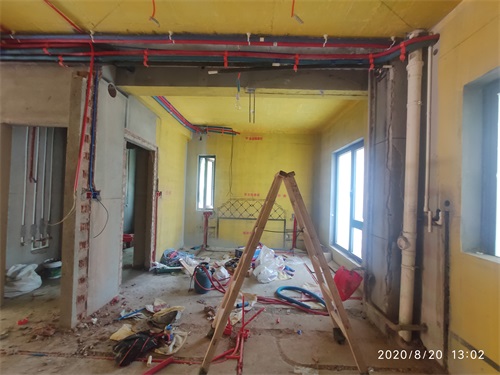

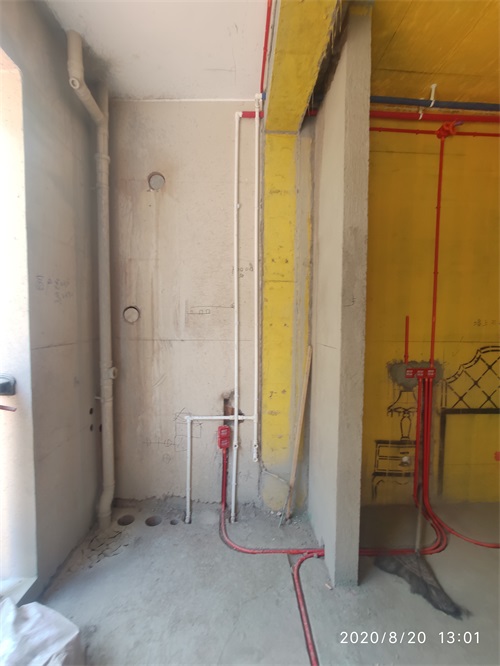

走墙水管采用下垂式安装

回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-1 17:22:43 | 显示全部楼层

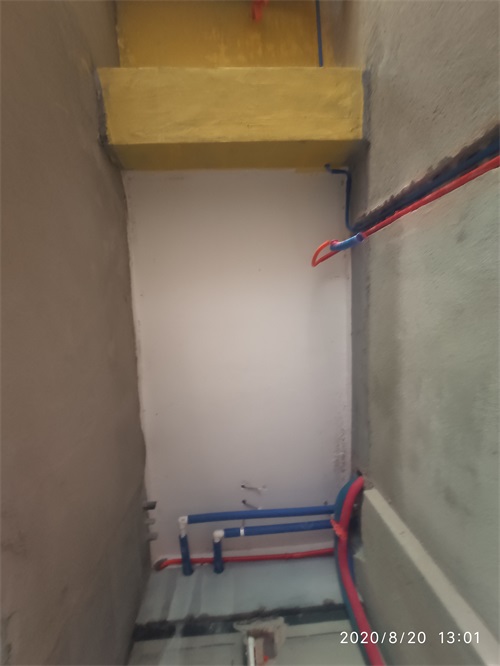

水管弯头外露不需要包保温棉

回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-1 17:24:05 | 显示全部楼层

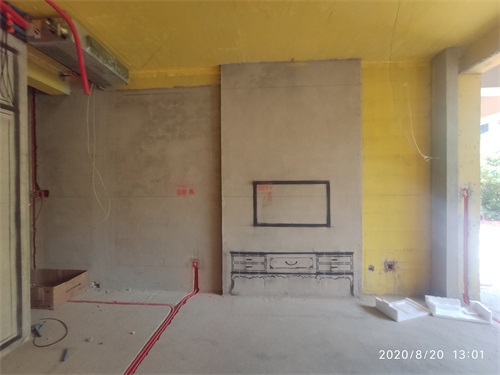

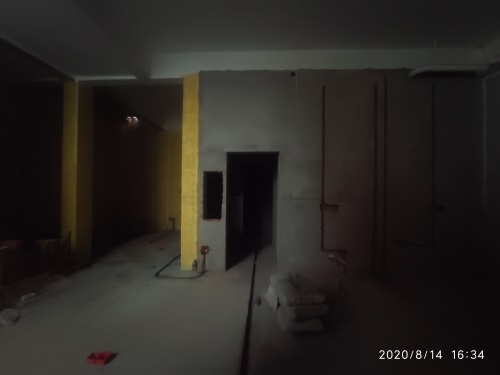

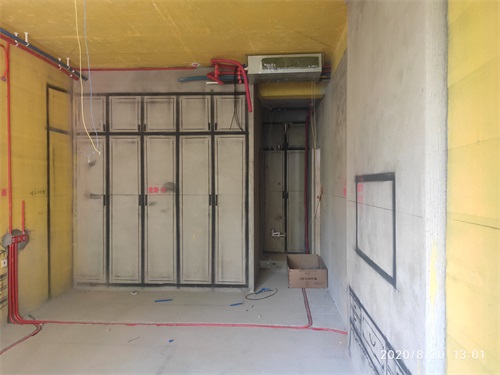

所有线管采用直径20中型线管











回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-1 17:25:08 | 显示全部楼层

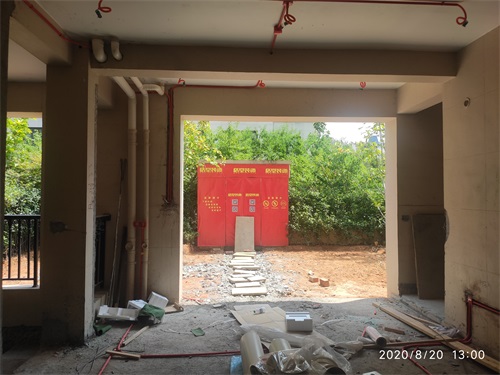

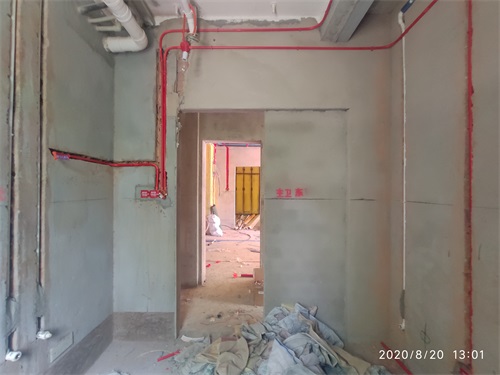

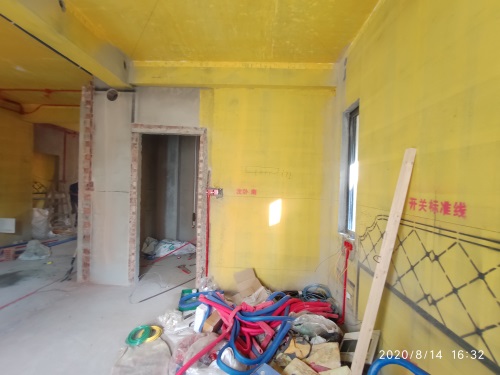

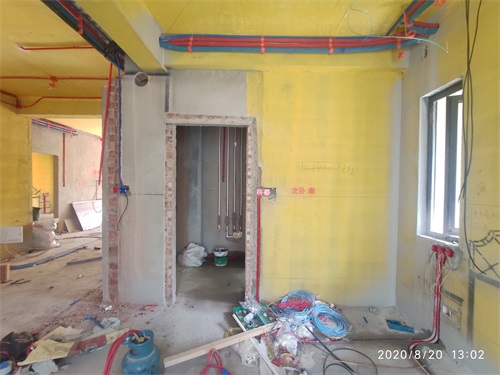

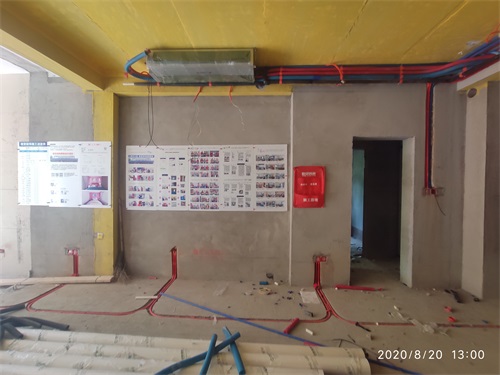

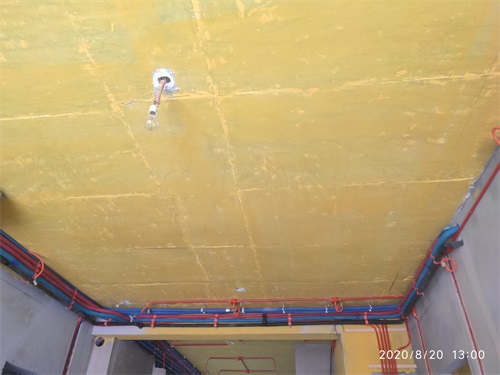

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上












回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-1 17:27:42 | 显示全部楼层

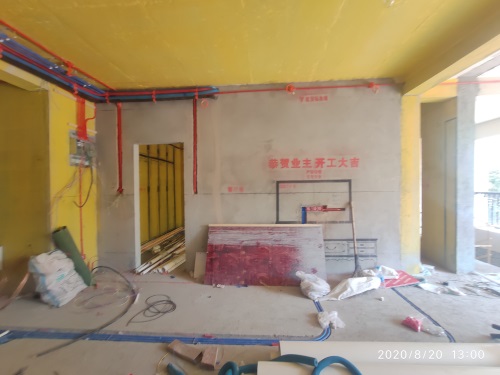

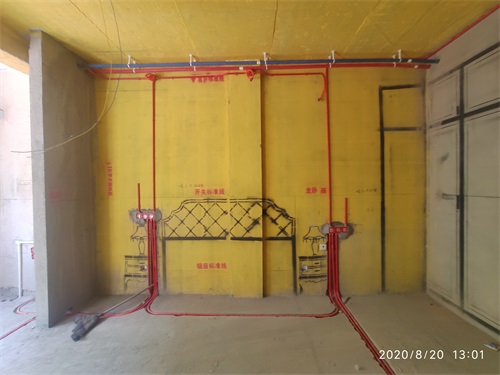

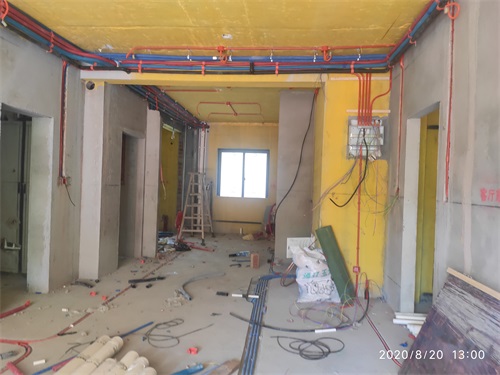

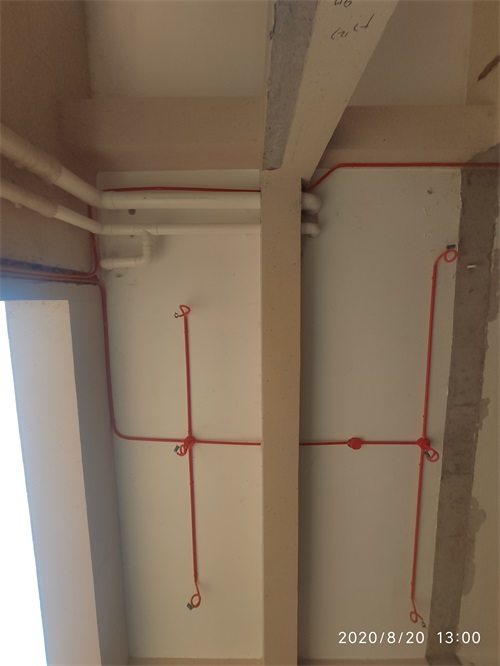

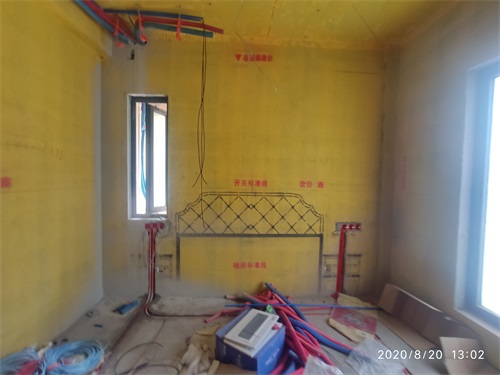

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定








回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-1 17:29:34 | 显示全部楼层

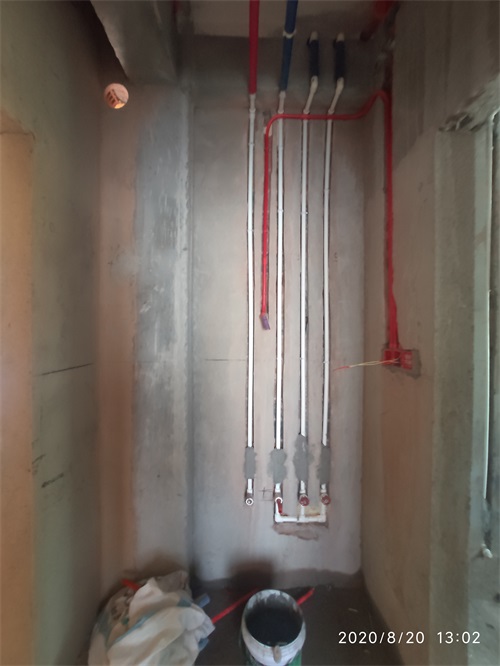

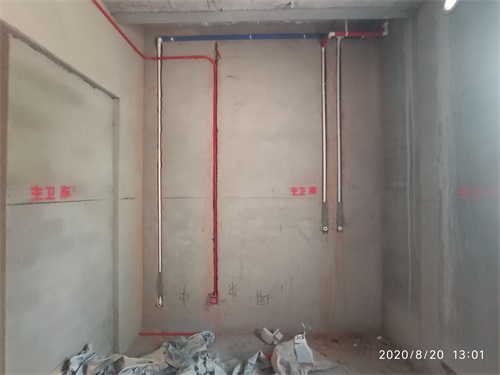

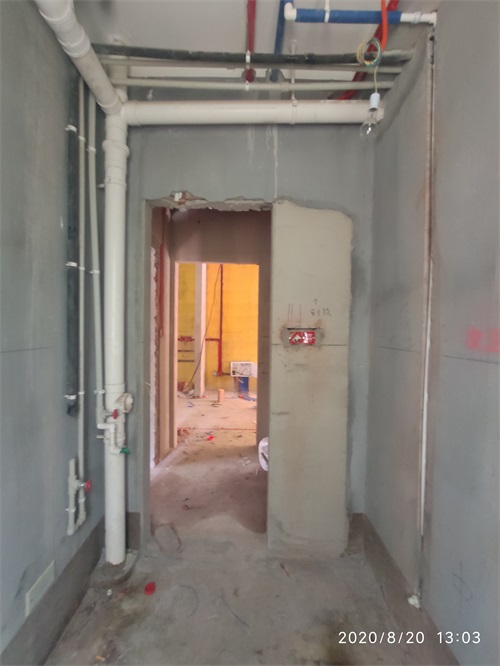

走墙水管采用下垂式安装



回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-1 17:31:01 | 显示全部楼层

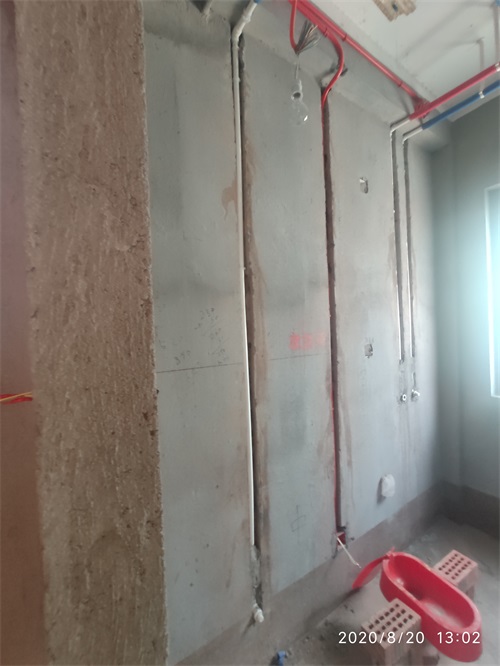

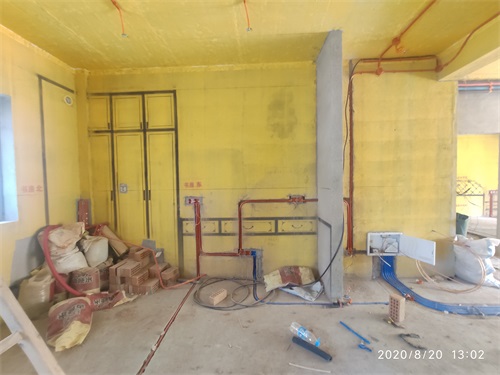

所有柜体内龙头采用内丝外露直接法







回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-1 17:32:17 | 显示全部楼层

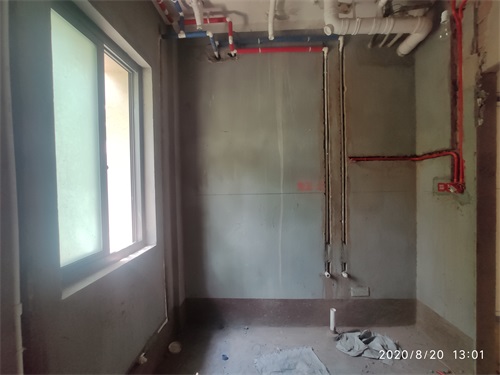

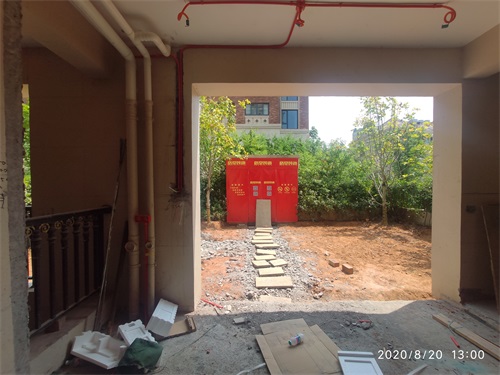

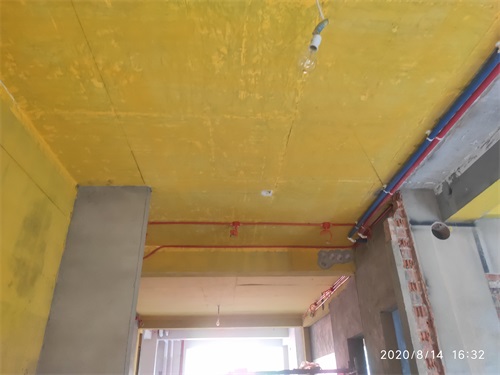

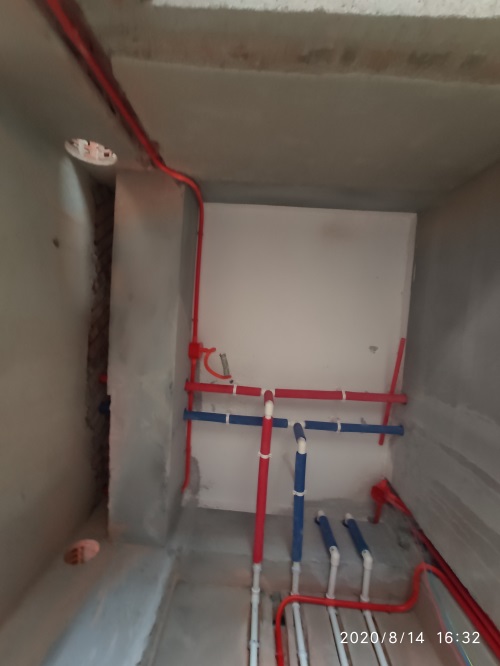

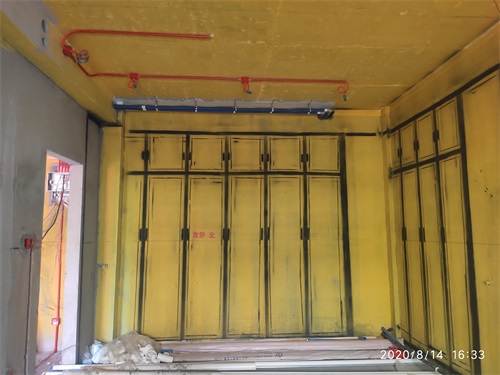

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头





回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-1 17:33:16 | 显示全部楼层

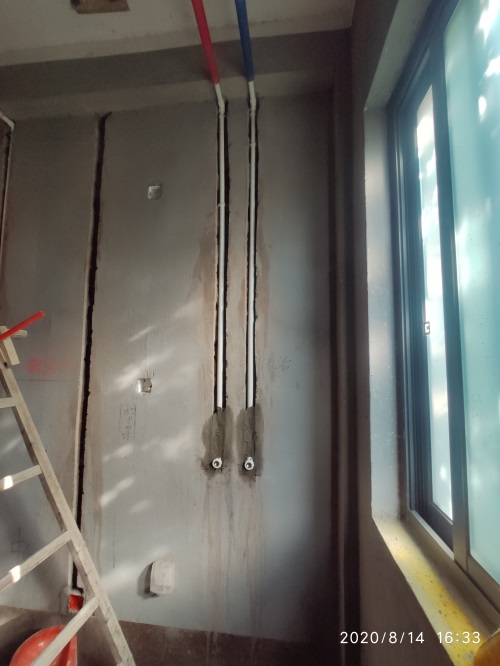

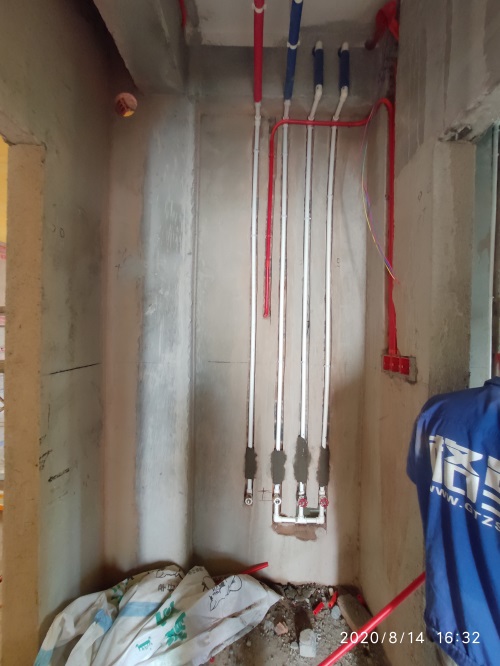

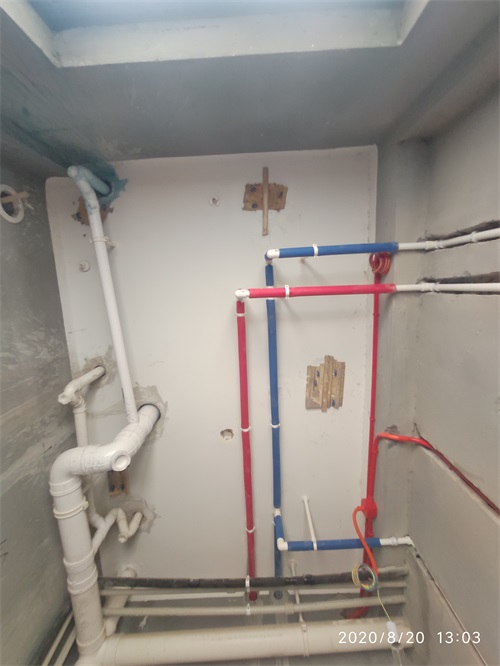

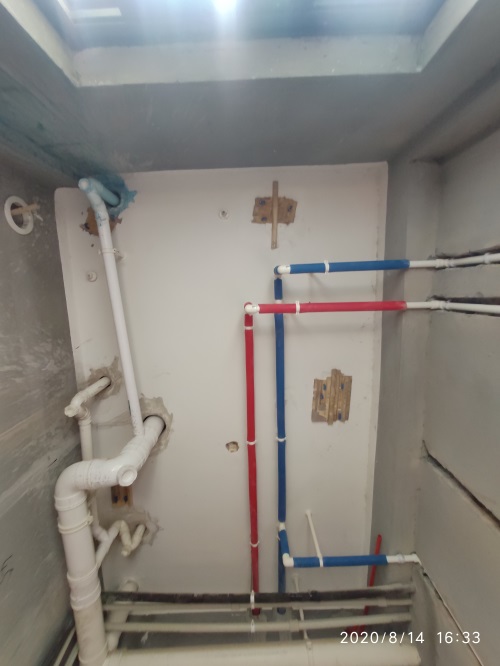

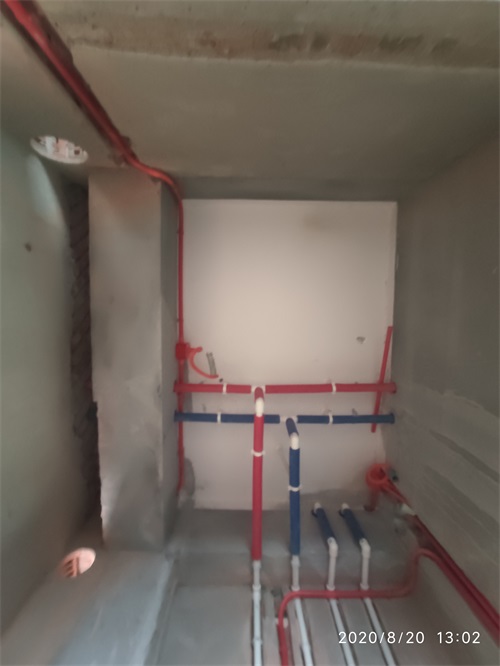

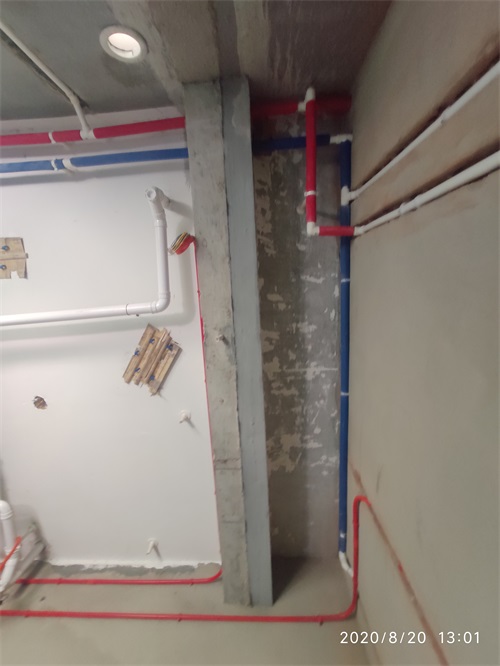

水管应做到左热右冷，上热下冷




回复 支持 反对

使用道具 举报

 楼主| 发表于 2020-9-1 17:34:27 | 显示全部楼层





红色保温棉代表热水，蓝色保温棉代表冷水







回复 支持 反对

使用道具 举报
