郁金香郡33-2-10#261㎡美式—一米光扉

发表于 2020-9-1 16:50:32

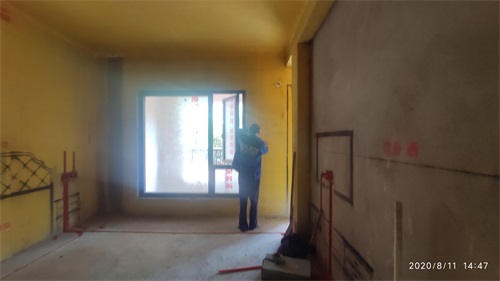

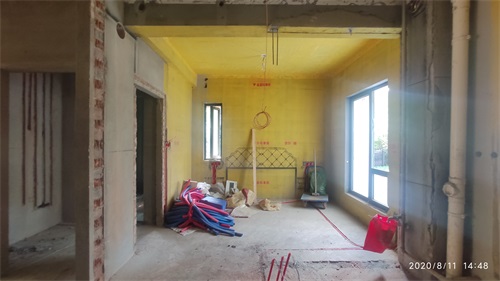

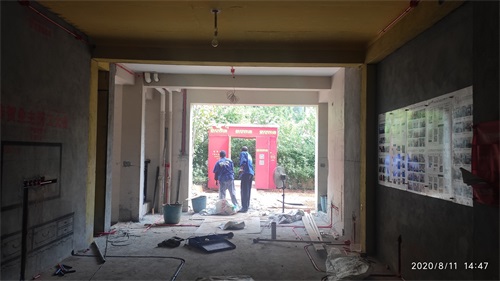

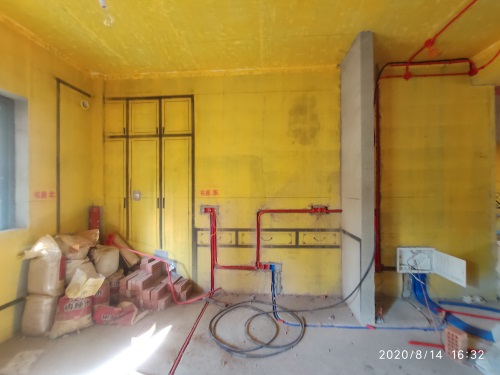

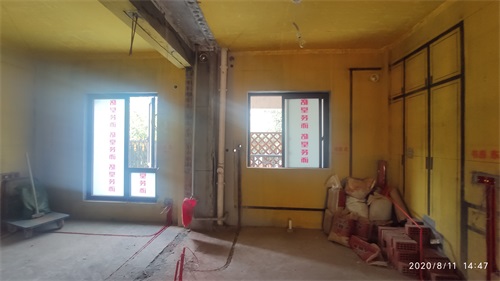

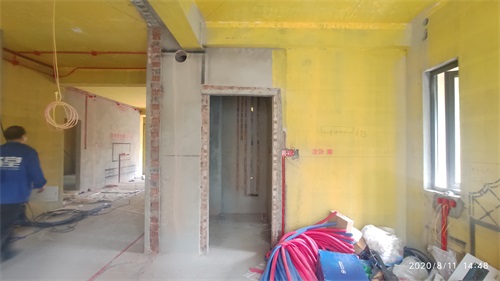

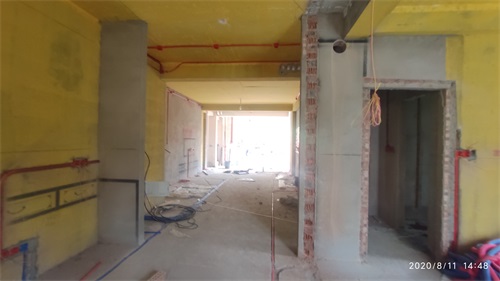

水电施工阶段

发表于 2020-9-1 16:59:29

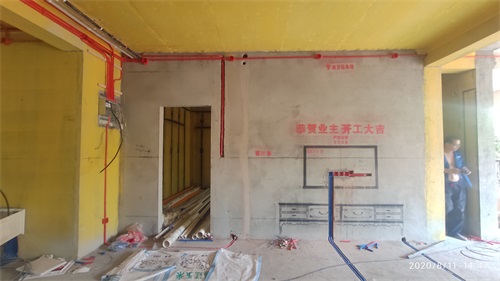

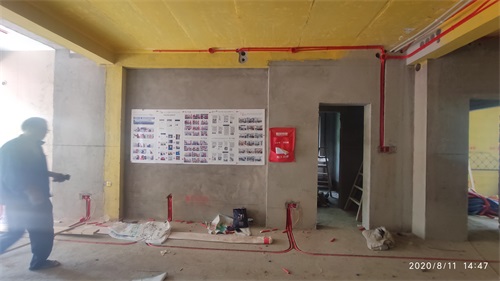

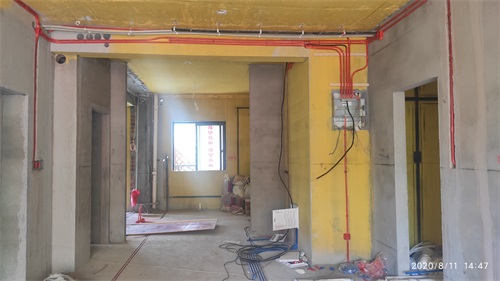

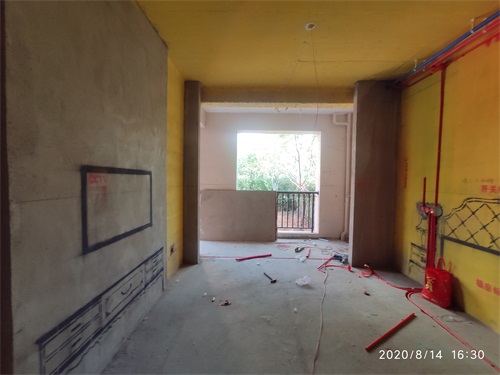

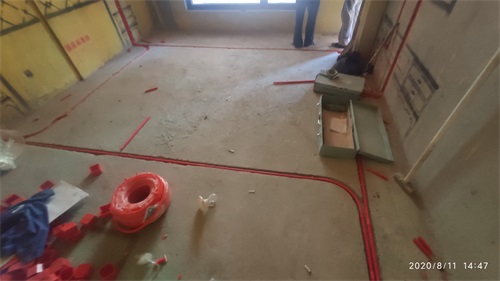

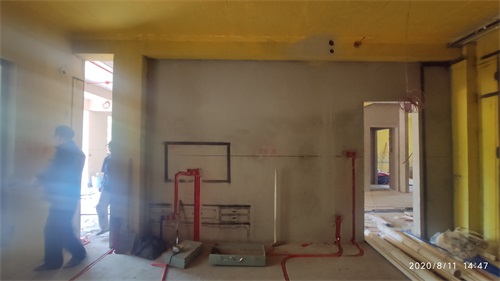

红色线管代表强电

发表于 2020-9-1 17:00:13

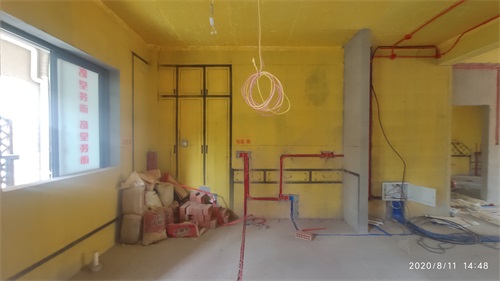

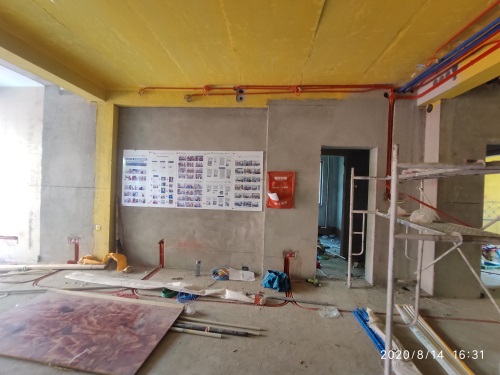

红色线管代表强电蓝色线管代表弱电

发表于 2020-9-1 17:02:22

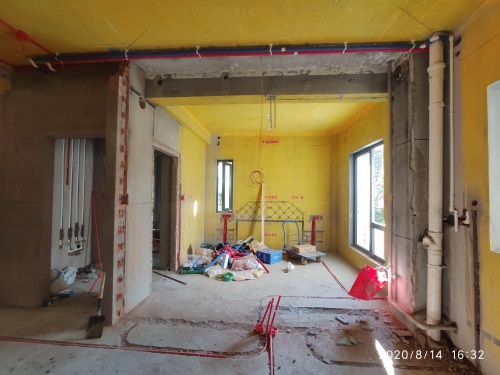

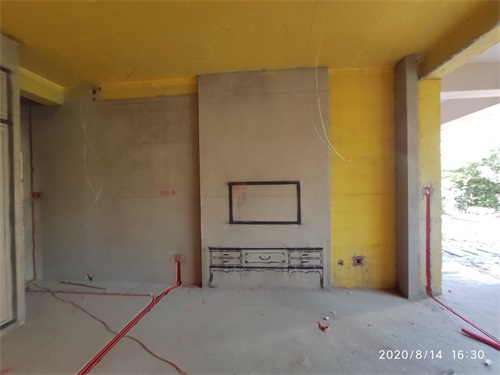

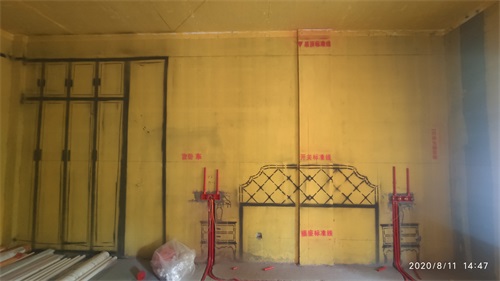

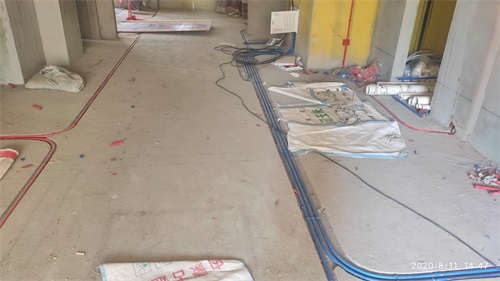

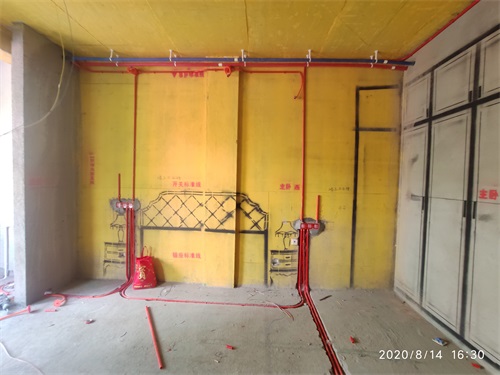

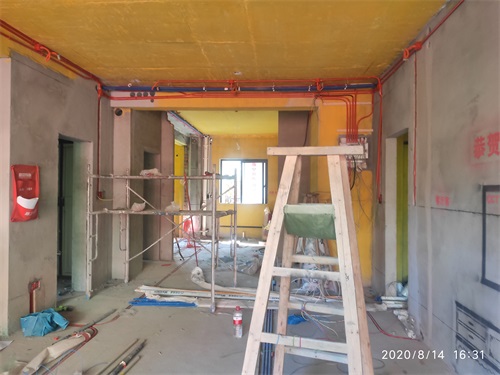

蓝色线管代表弱电，红色线管代表强电，强弱电相距30cm以上

发表于 2020-9-1 17:04:05

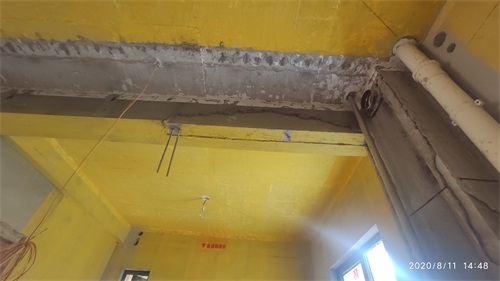

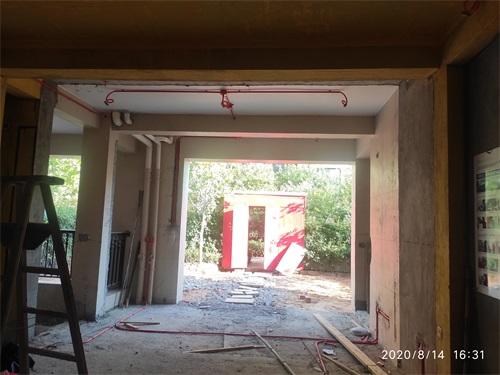

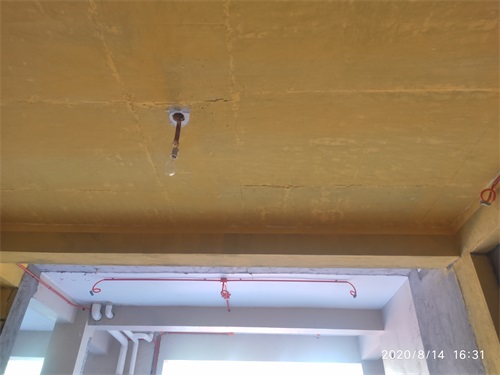

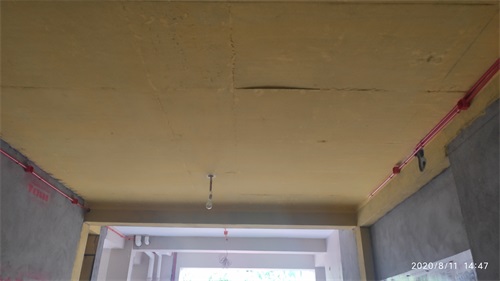

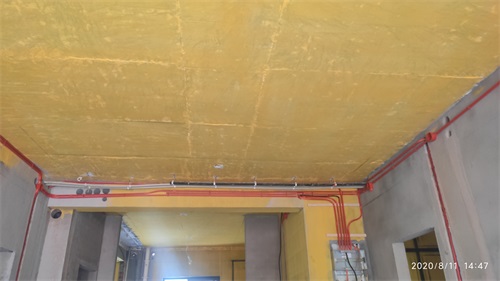

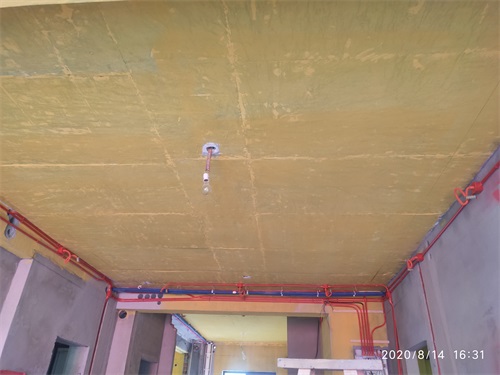

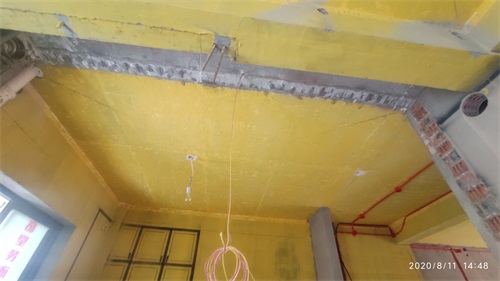

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-9-1 17:04:39

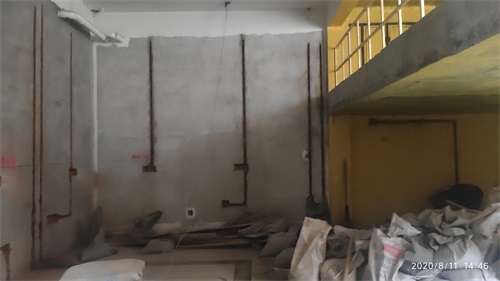

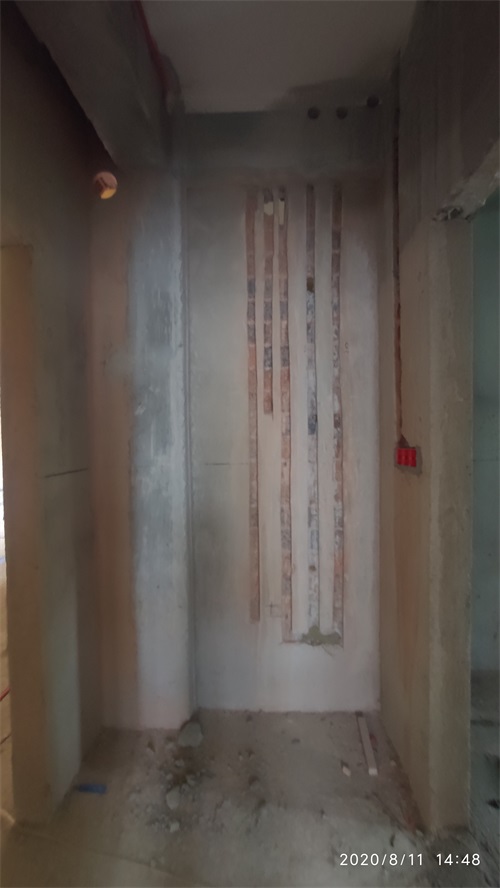

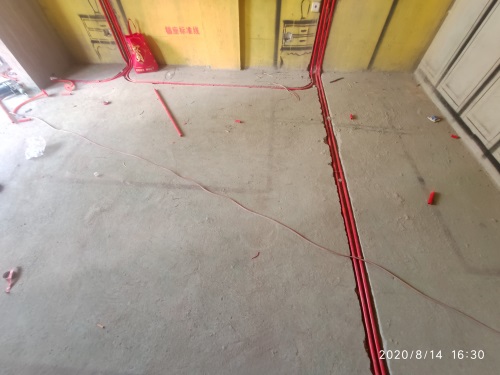

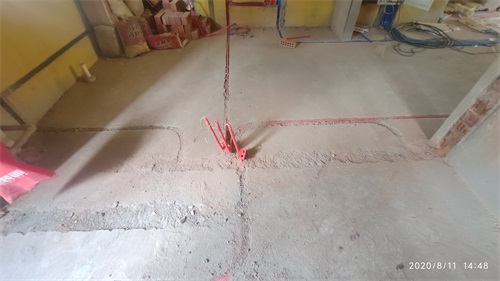

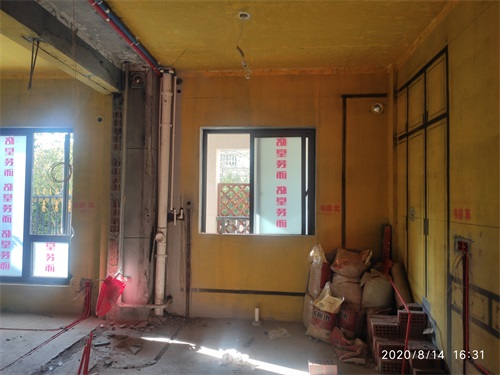

管槽切割应横平竖直，深度符合要求，墙槽应保证管外有1～1.5cm以上的砂浆保护层，混凝土位置低于墙面0.5cm，宽度大于管径，以确保管内外砂浆紧密结合，地槽打到原建筑现浇面

发表于 2020-9-1 17:05:25

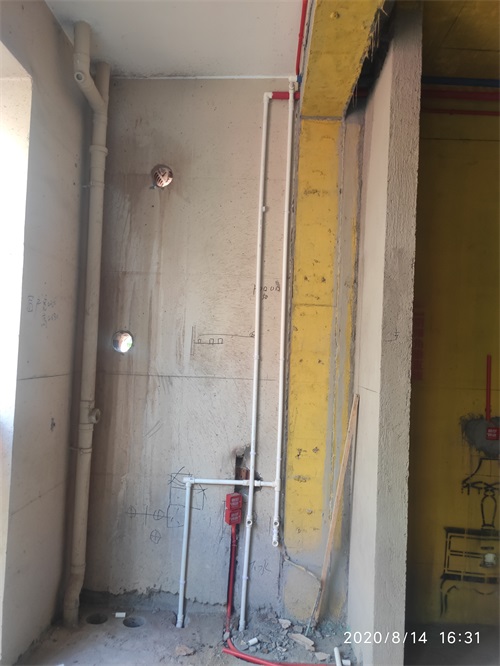

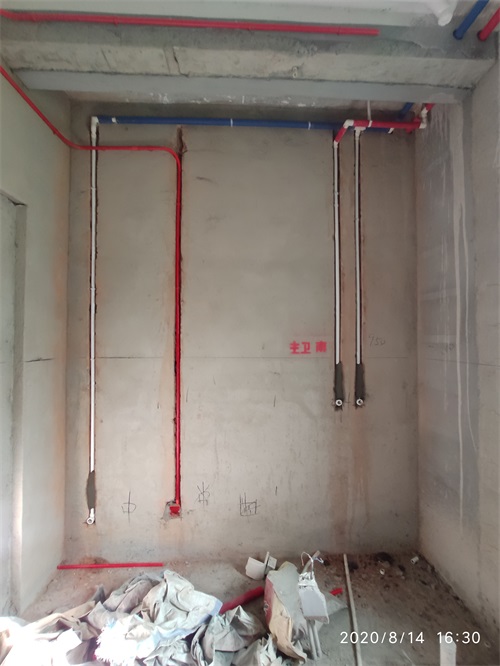

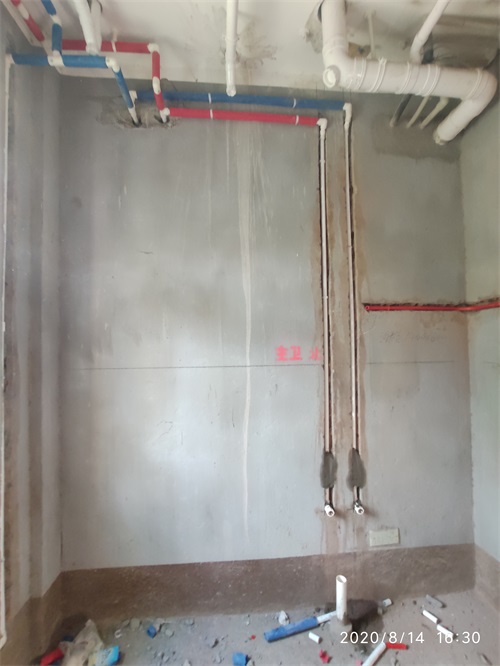

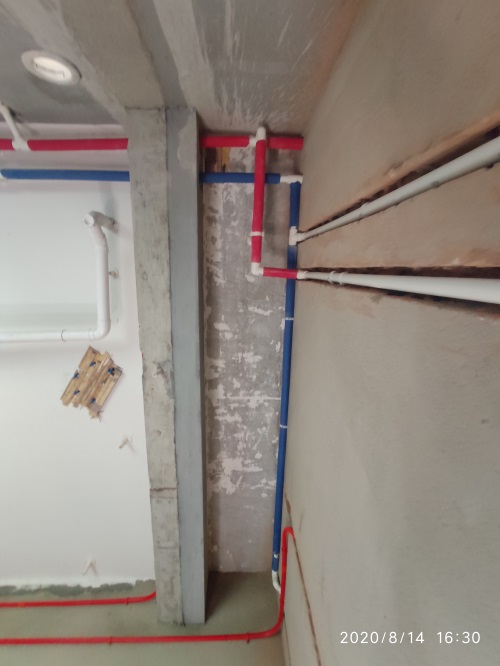

红色保温棉代表热水，蓝色代表冷水

发表于 2020-9-1 17:06:06

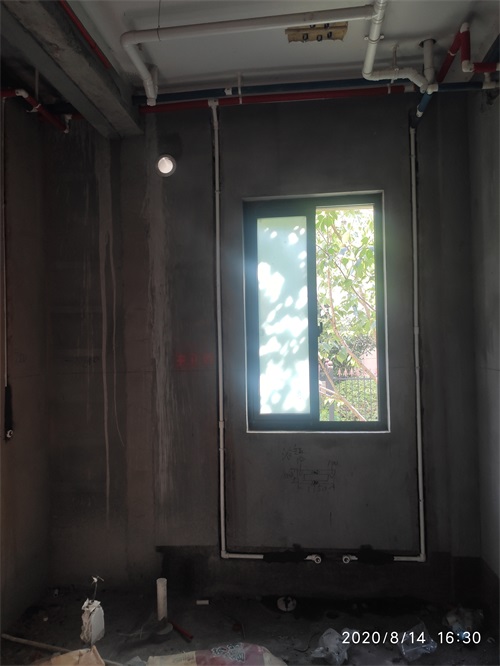

水管吊卡间距小于80cm

发表于 2020-9-1 17:06:44

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

发表于 2020-9-1 17:13:04

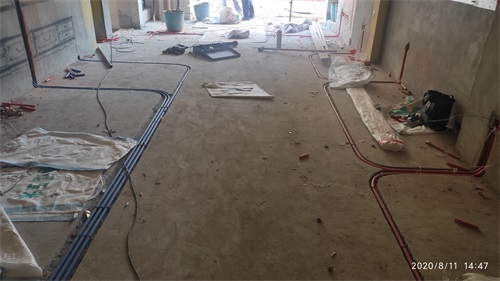

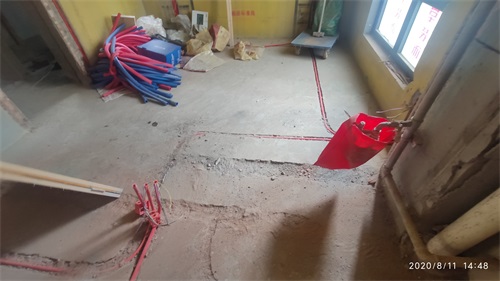

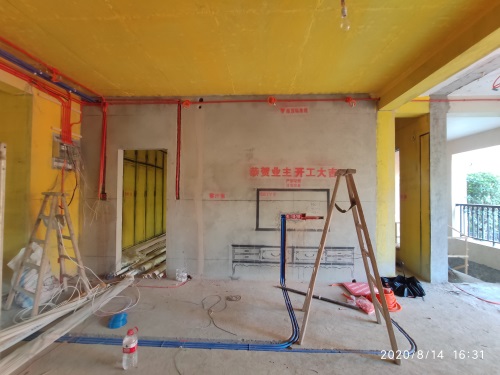

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上
