牡丹园12-3-120#120㎡中式—那一抹温度

发表于 2020-9-5 12:08:30

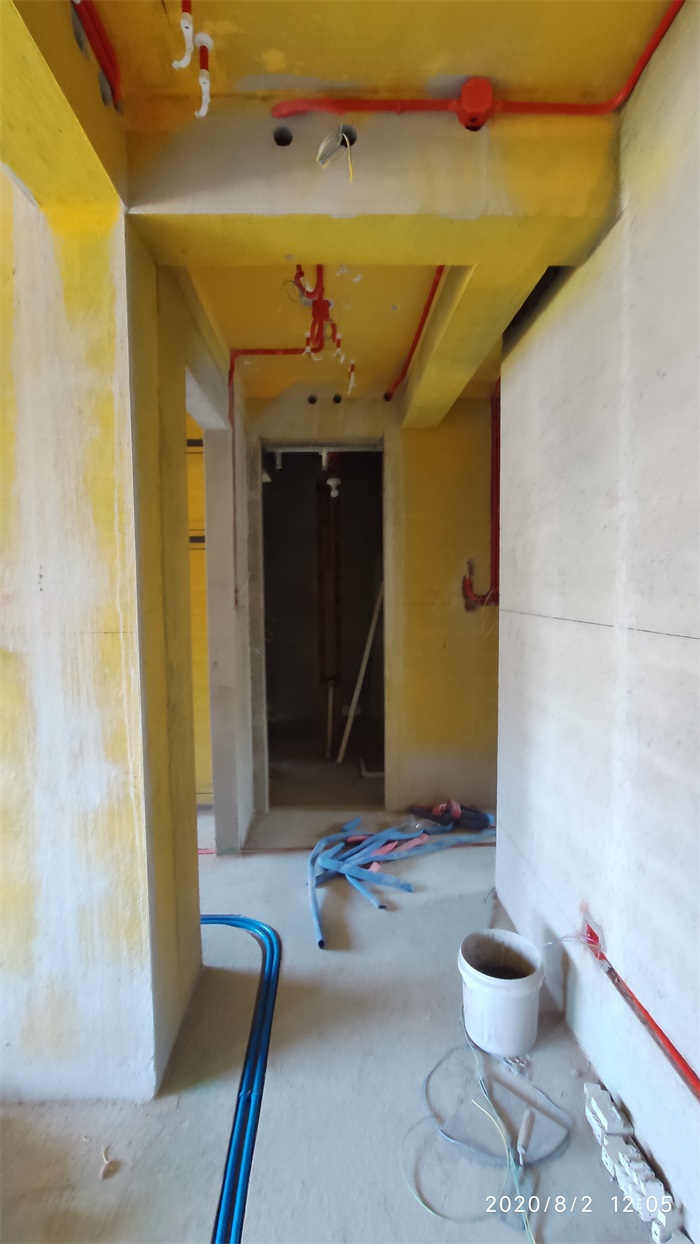

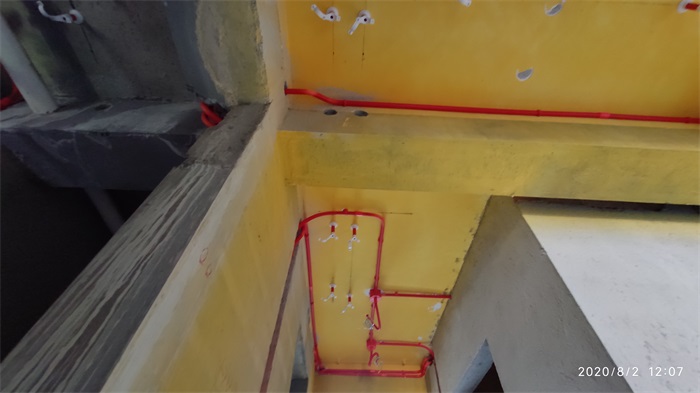

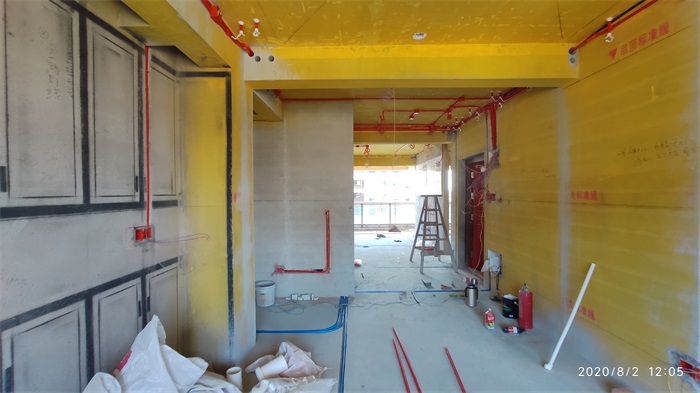

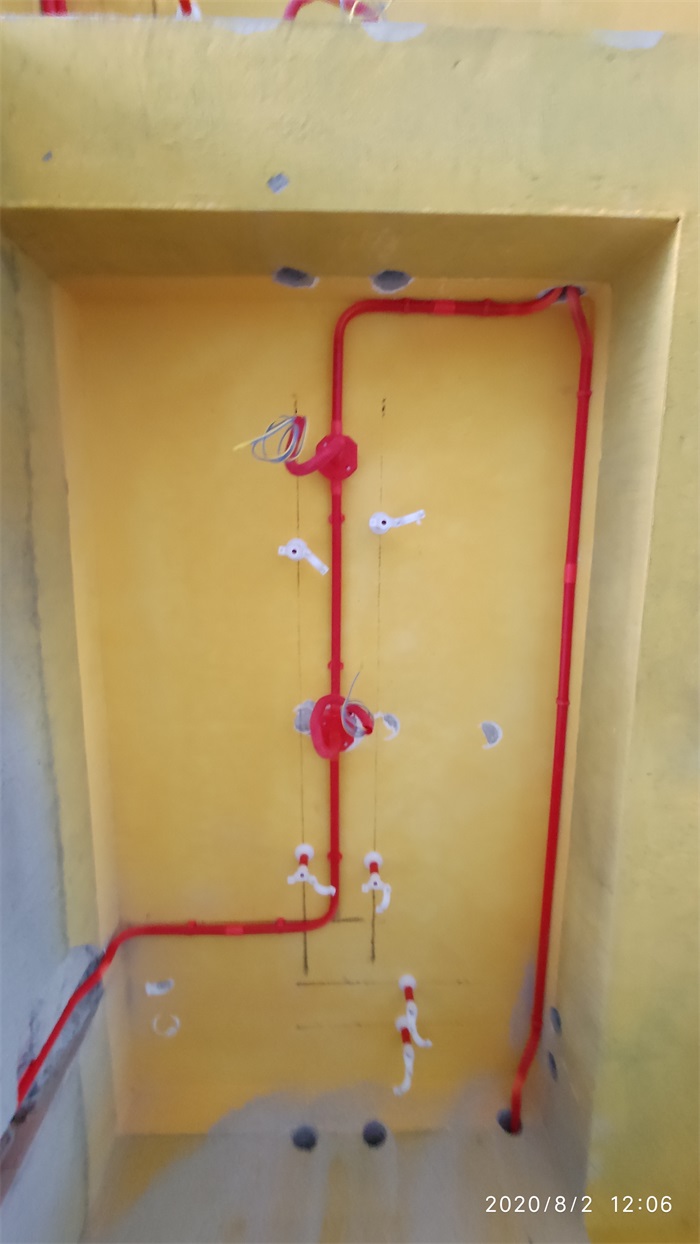

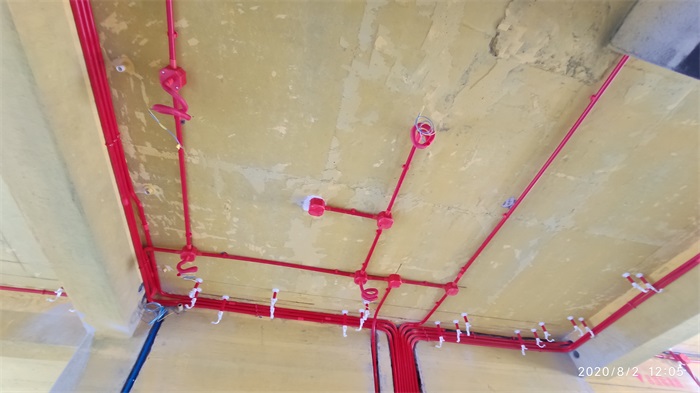

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

发表于 2020-9-5 12:09:12

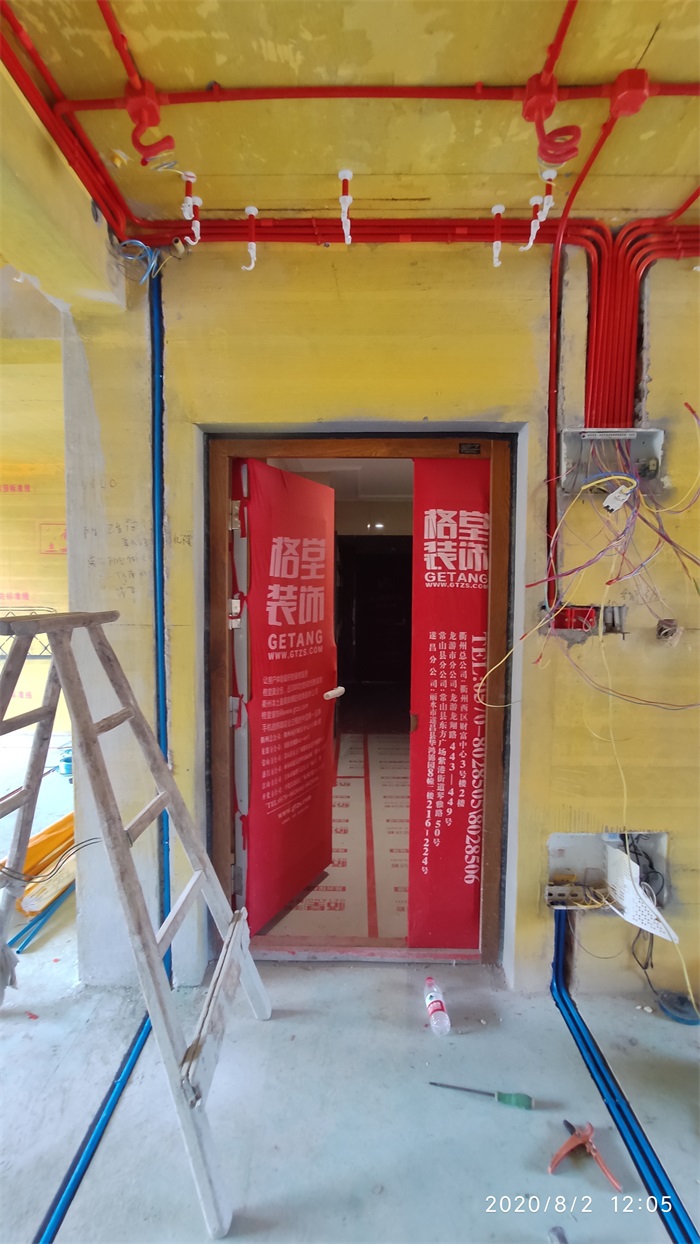

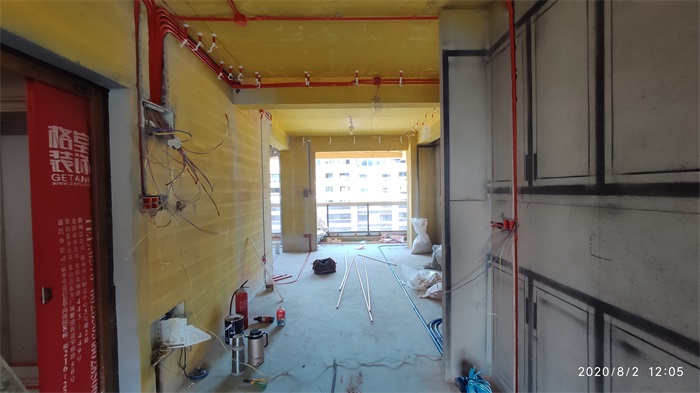

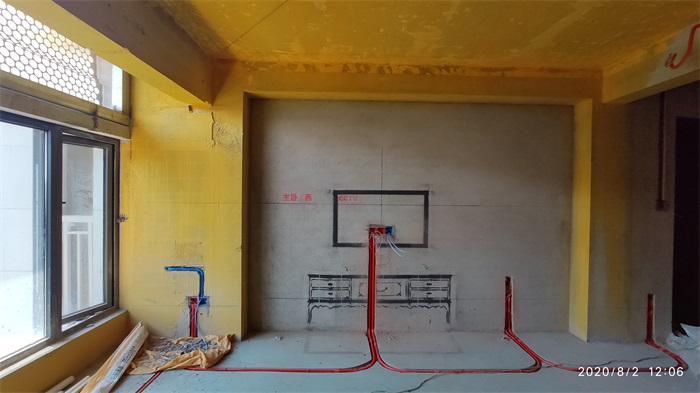

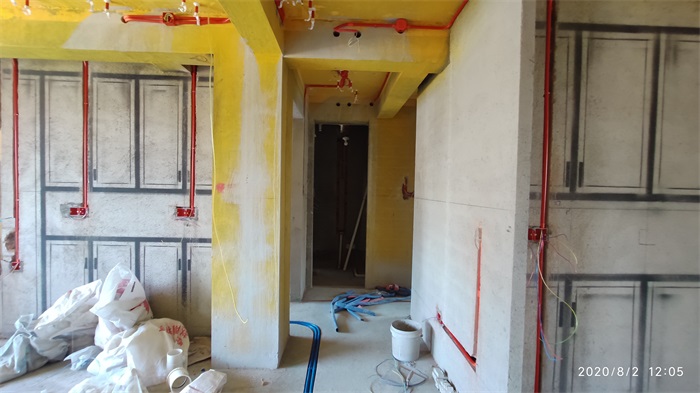

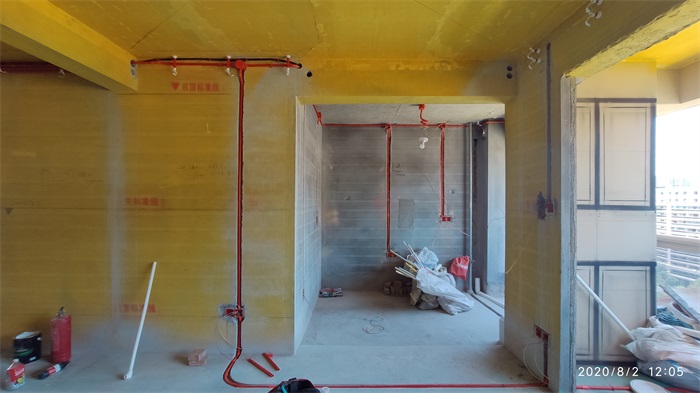

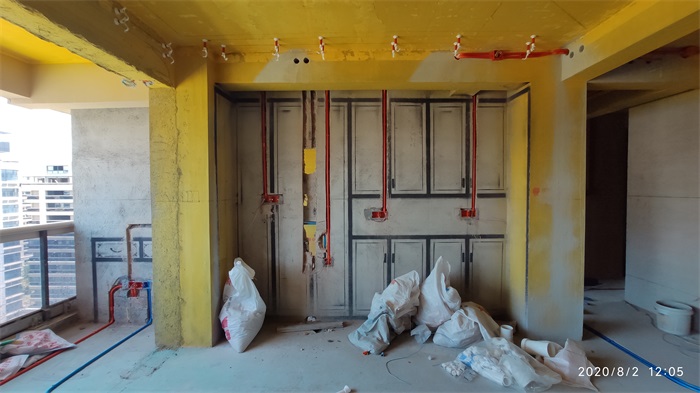

红色线管代表强电

发表于 2020-9-5 12:12:10

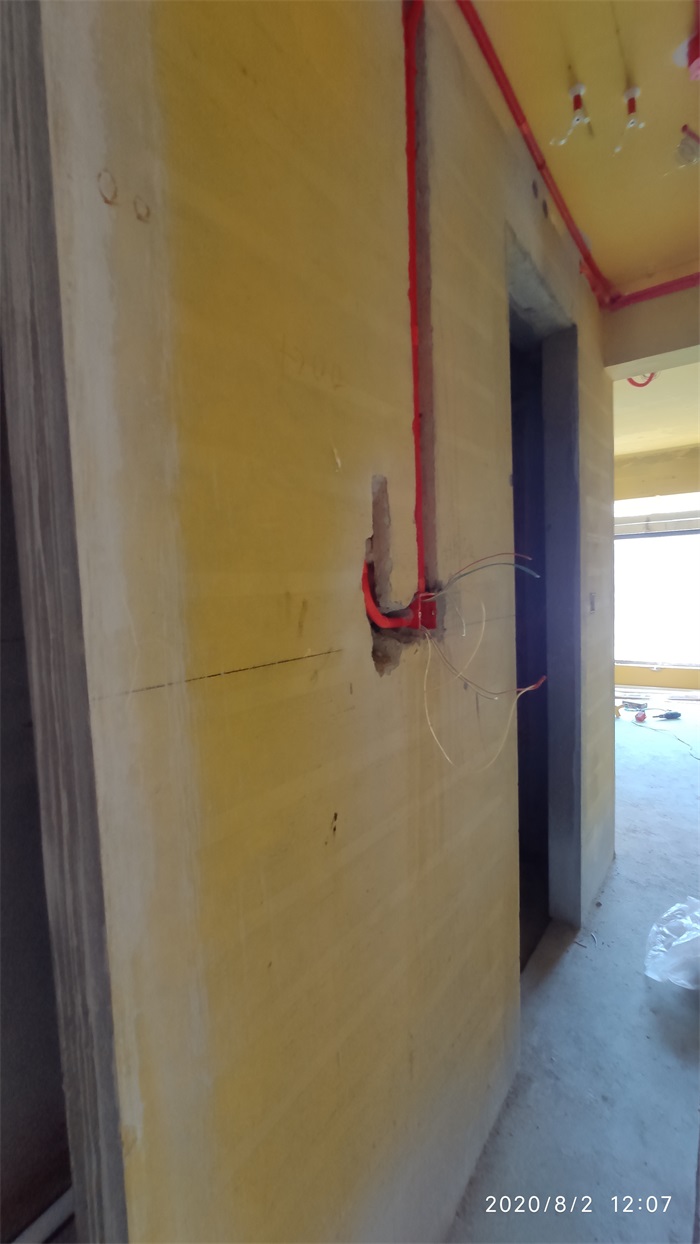

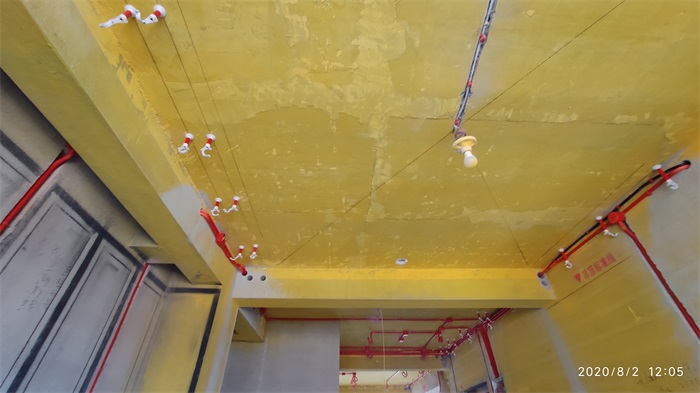

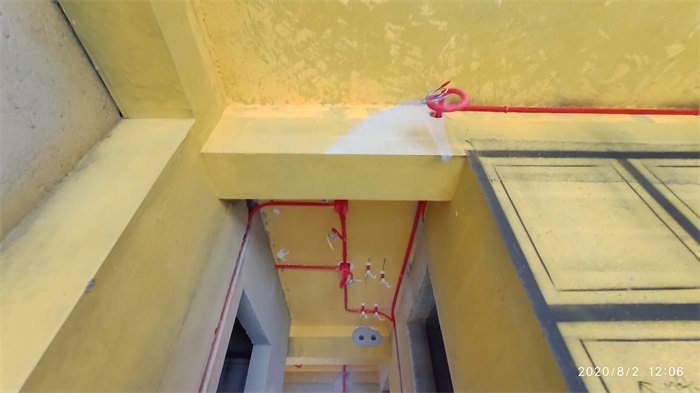

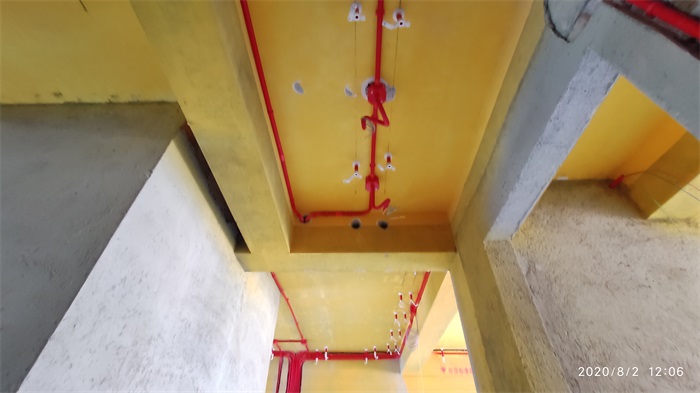

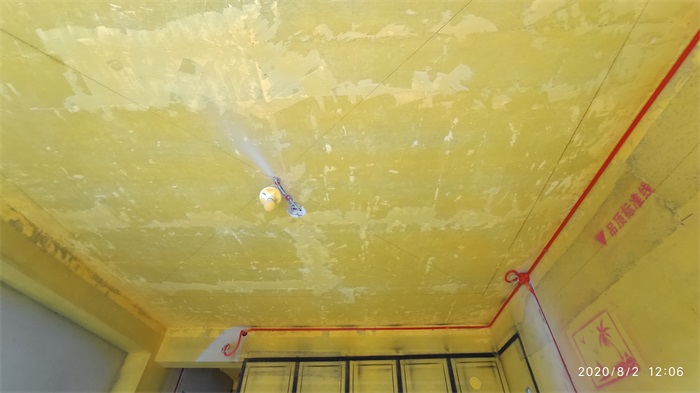

所有电线必须穿管，顶面不能开槽的，应套黄蜡管保护

发表于 2020-9-5 12:12:45

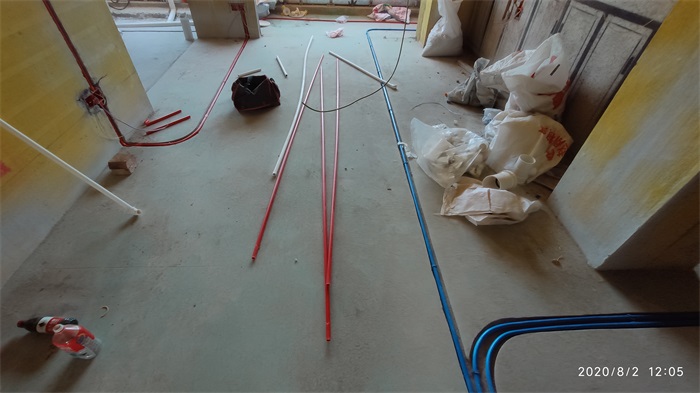

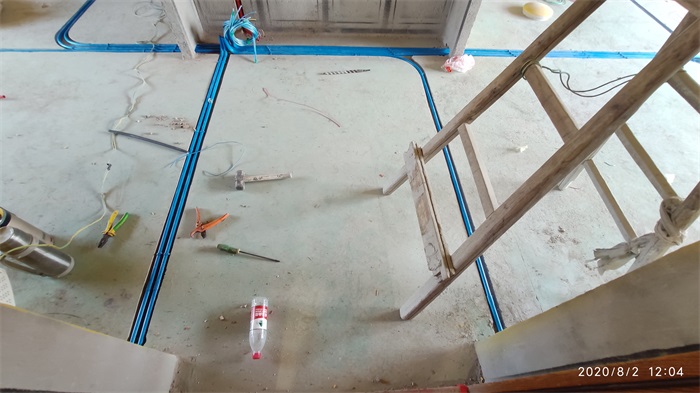

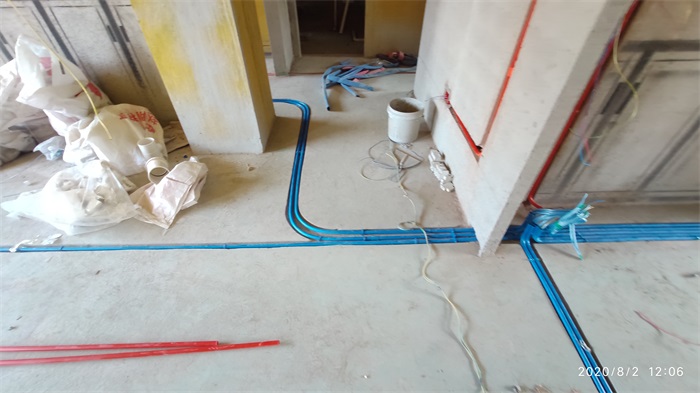

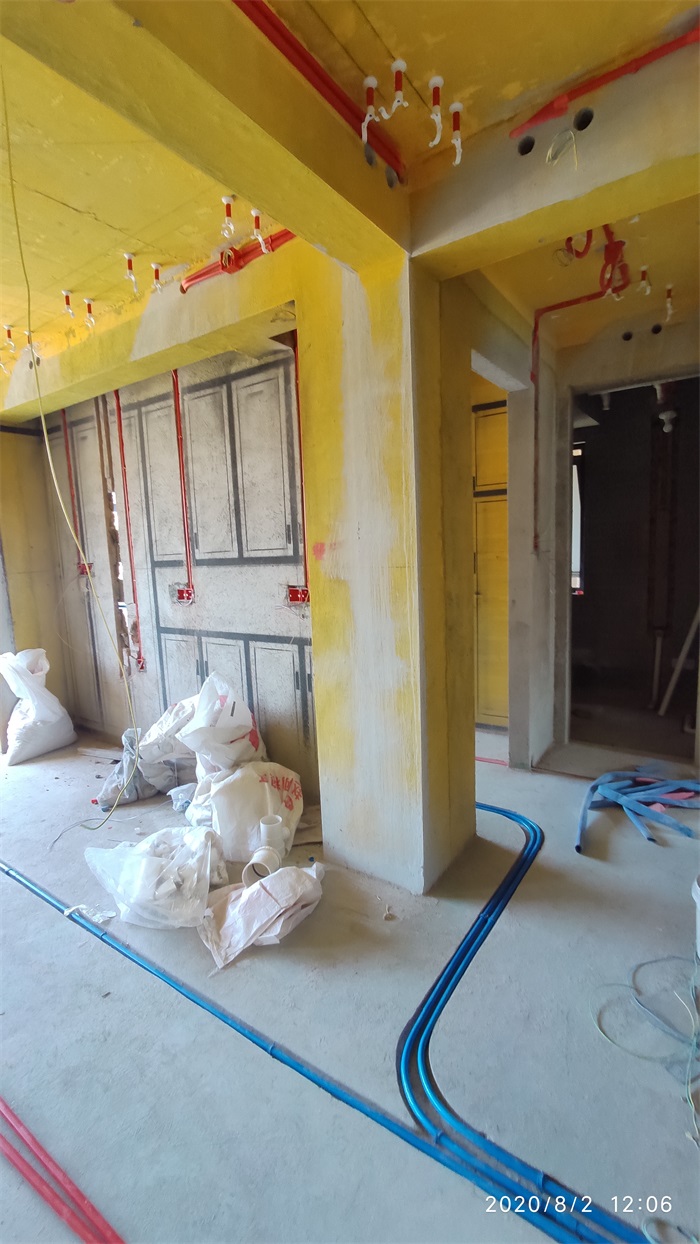

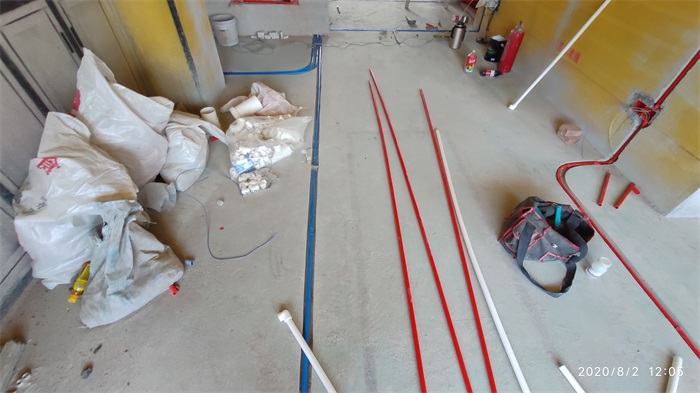

蓝色线管代表弱电

发表于 2020-9-5 12:13:45

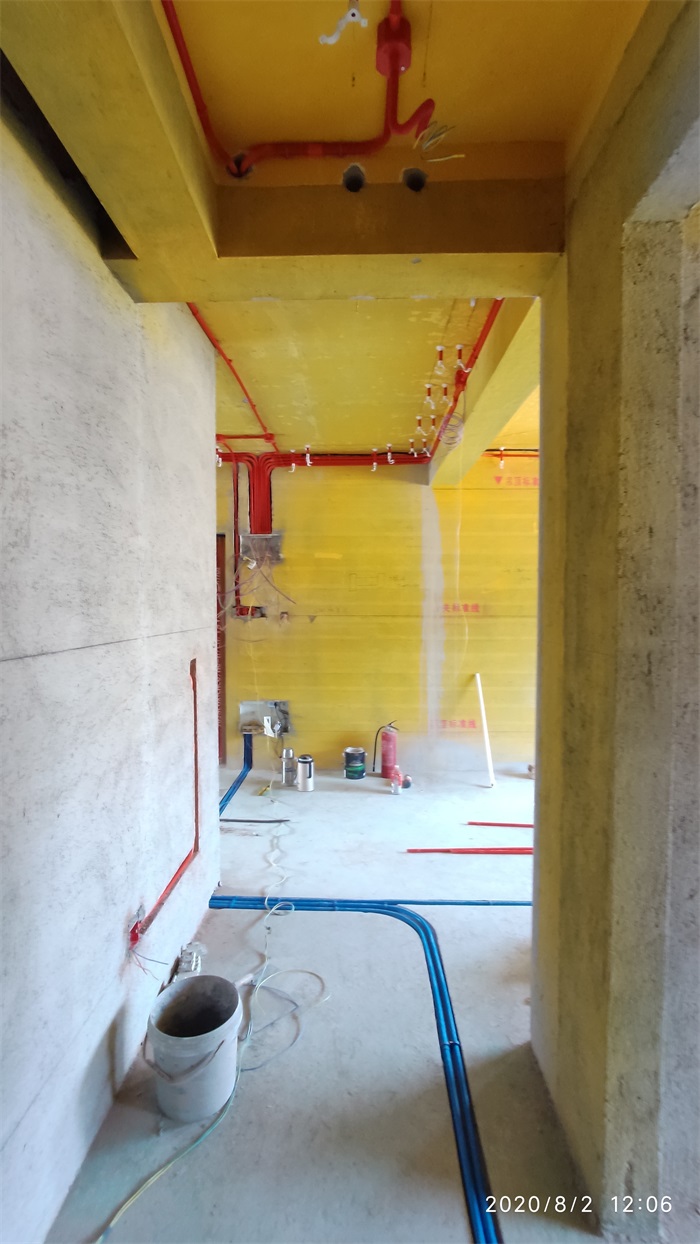

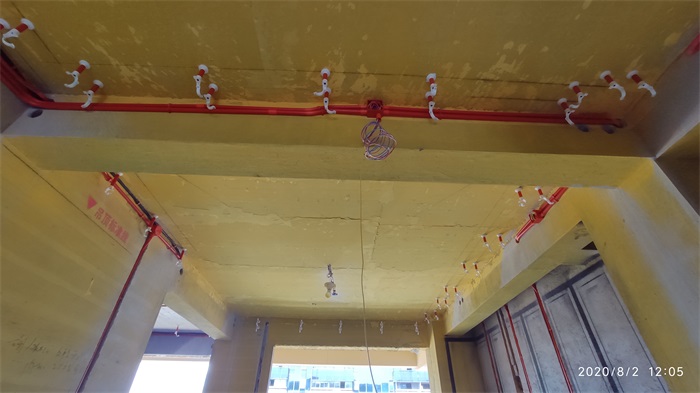

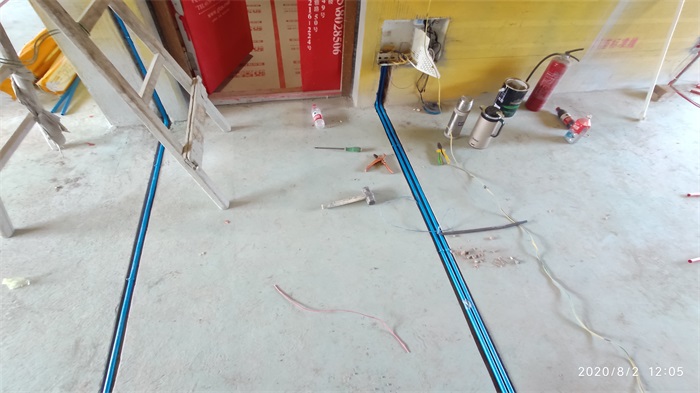

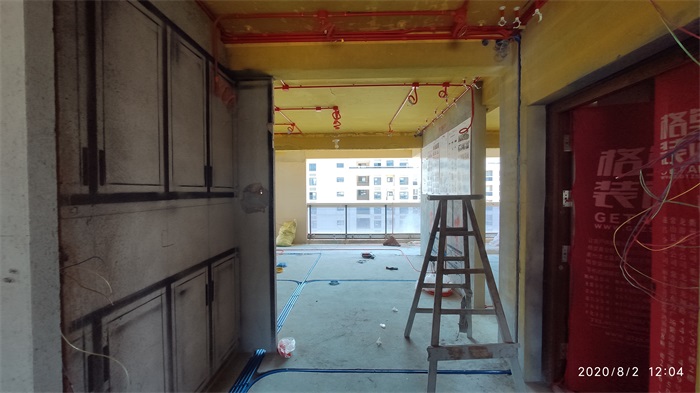

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

发表于 2020-9-5 12:15:25

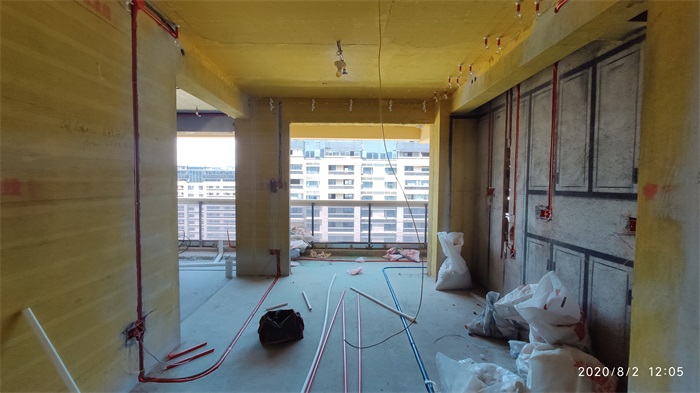

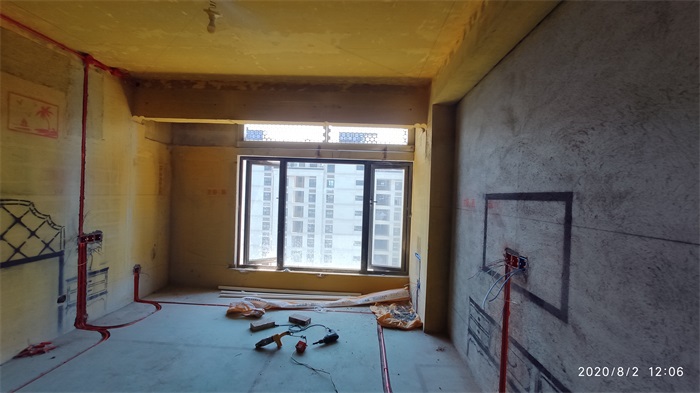

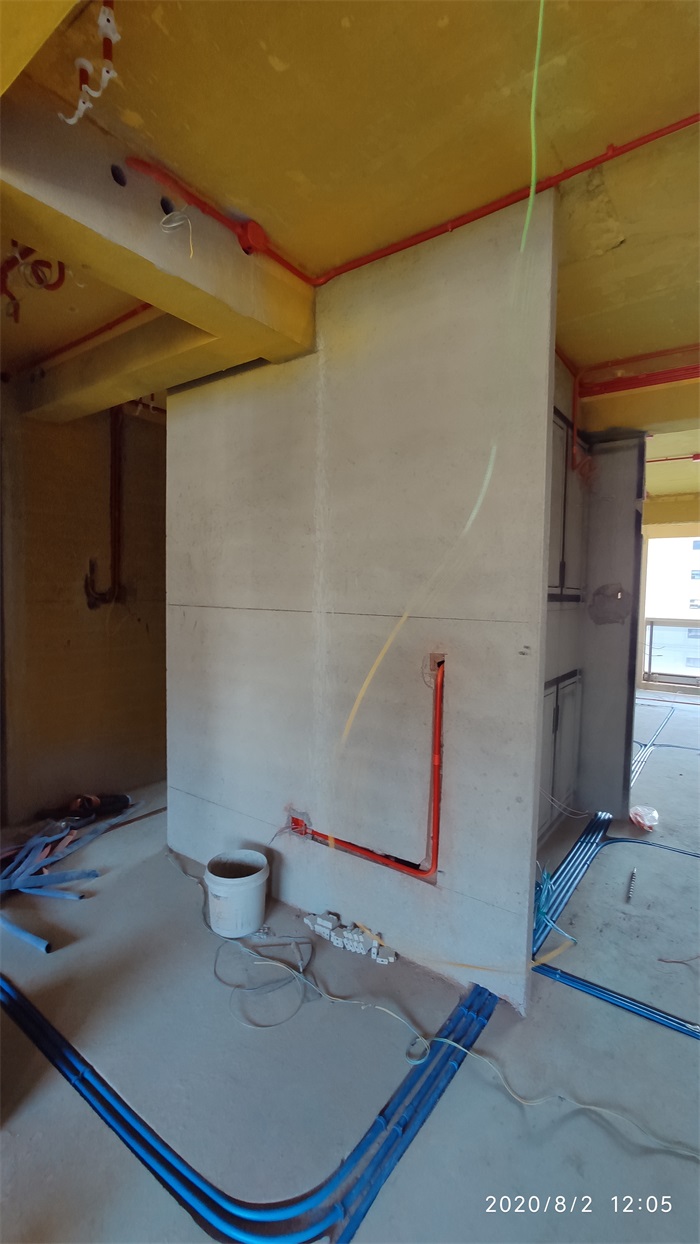

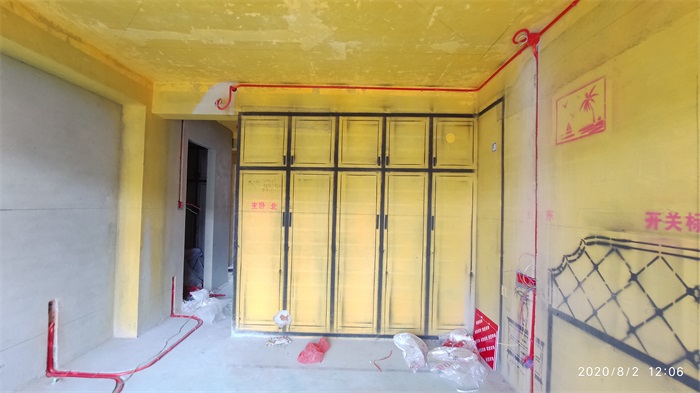

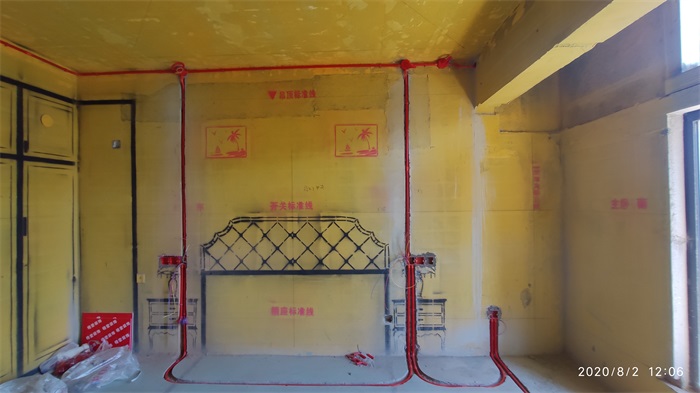

根据之前弹线开槽，确保后期施工房间所有相对应的开关插座在同一水平线上

发表于 2020-9-5 14:30:01

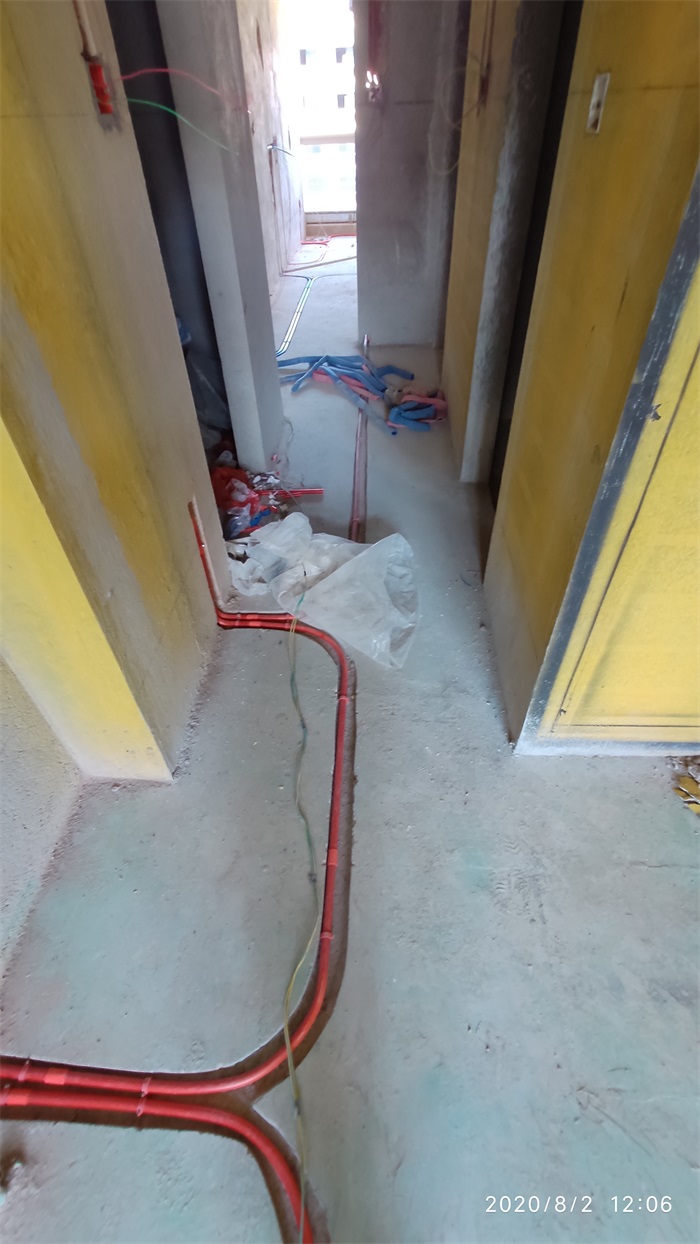

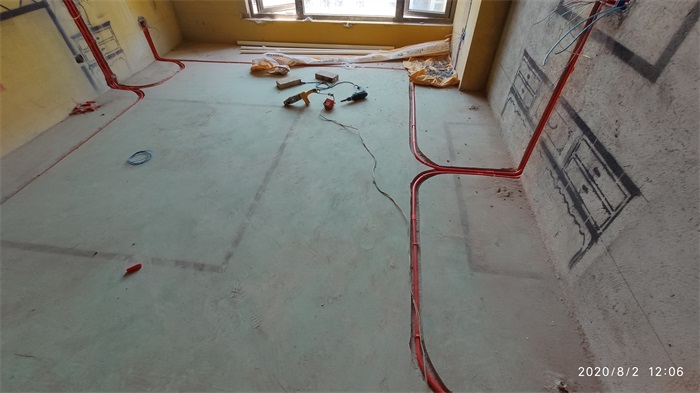

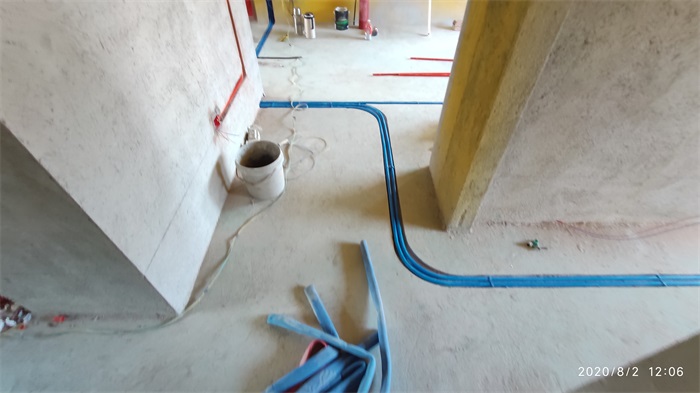

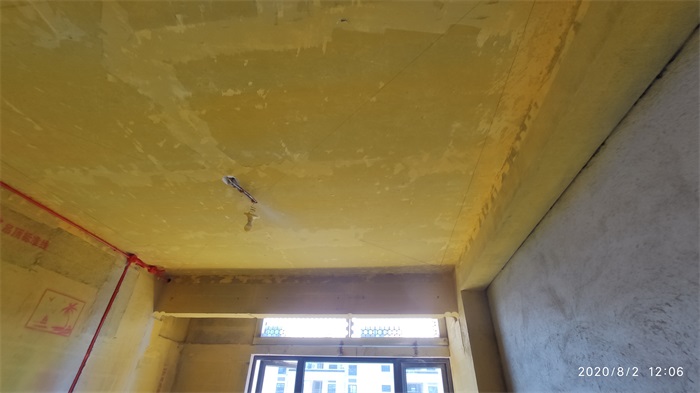

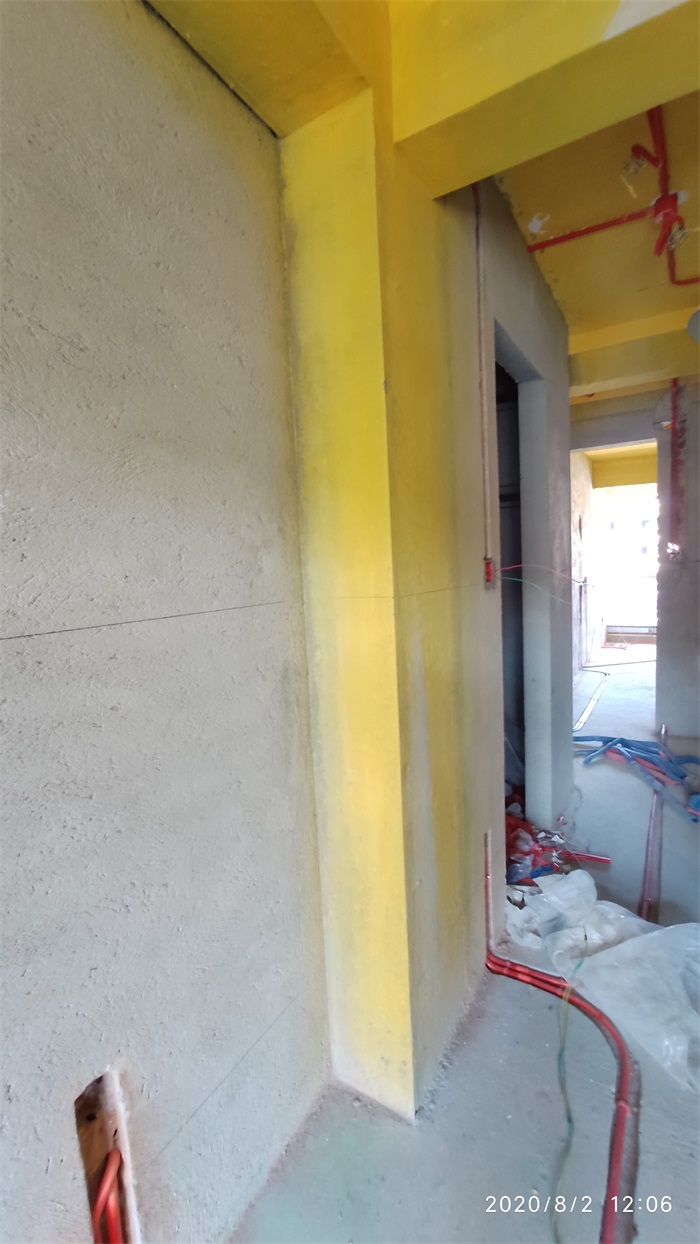

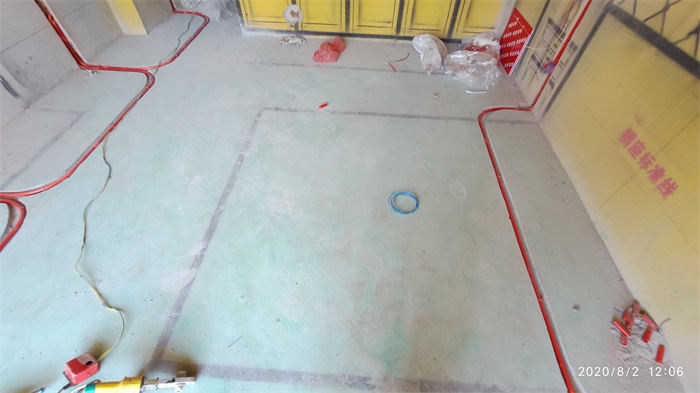

墙角禁止走管，距墙30cm以上

发表于 2020-9-5 14:31:07

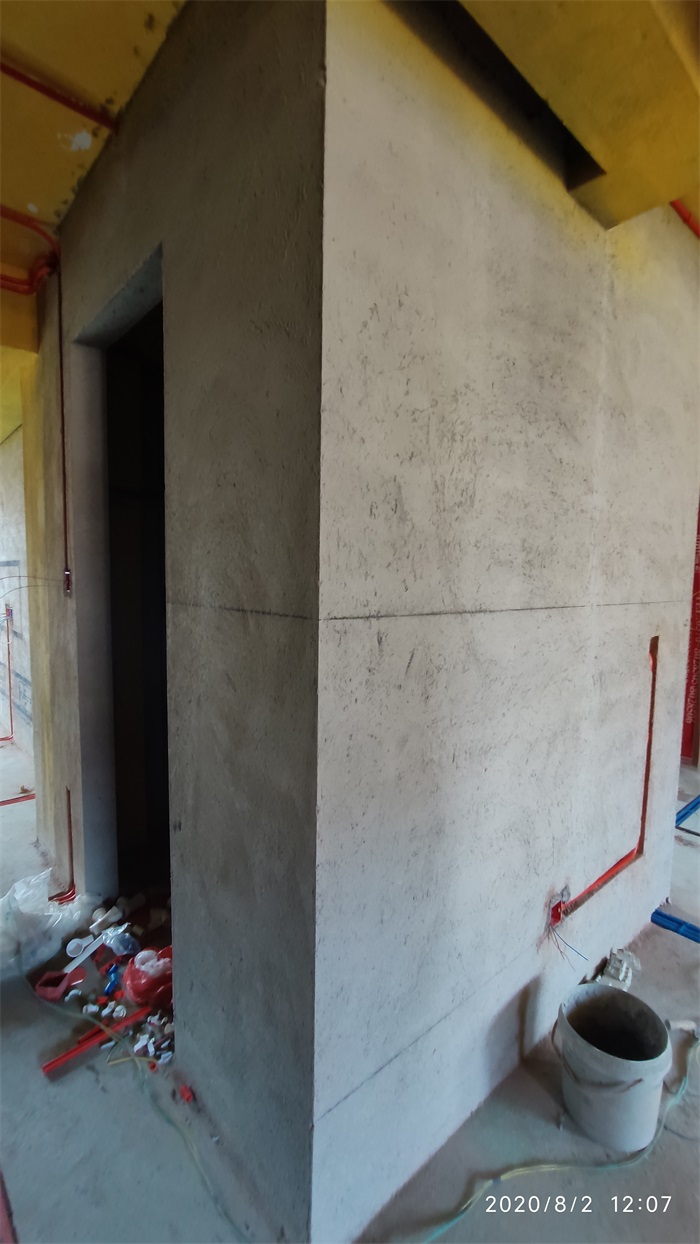

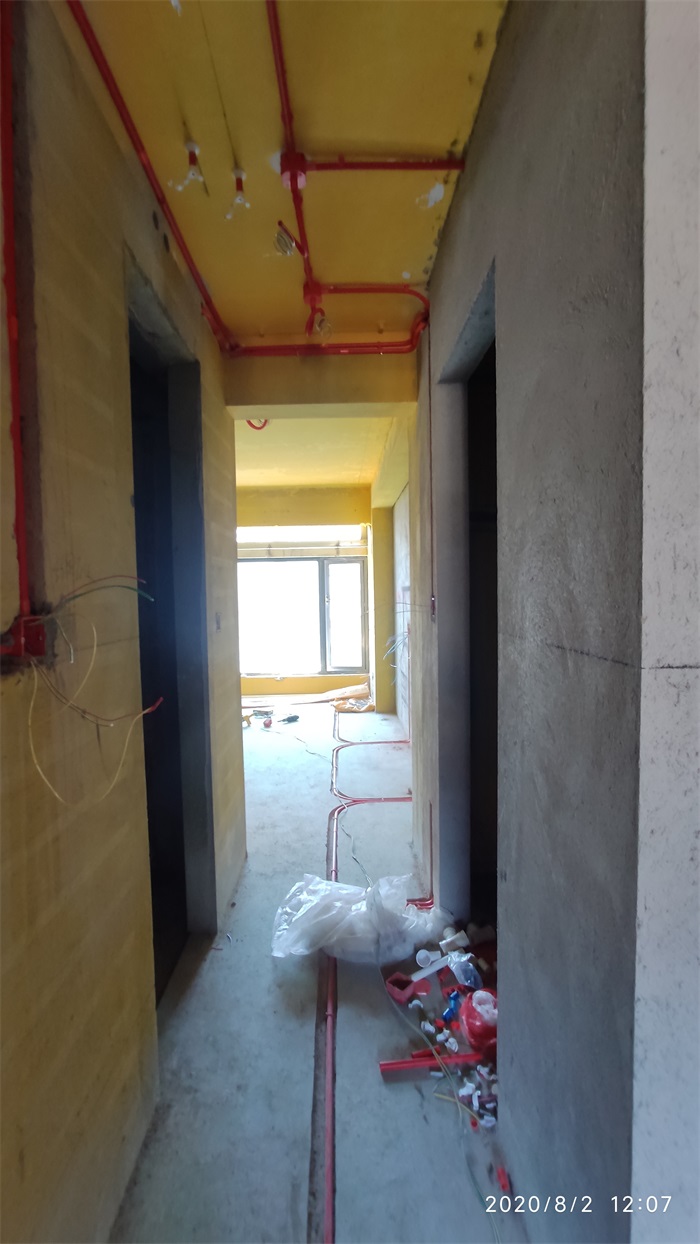

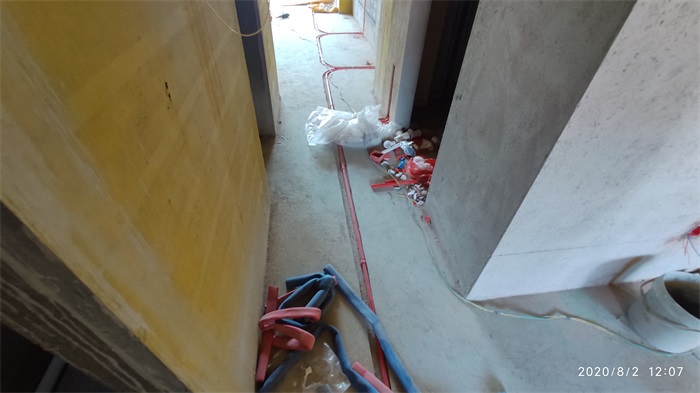

红色线管代表强电

发表于 2020-9-5 14:44:09

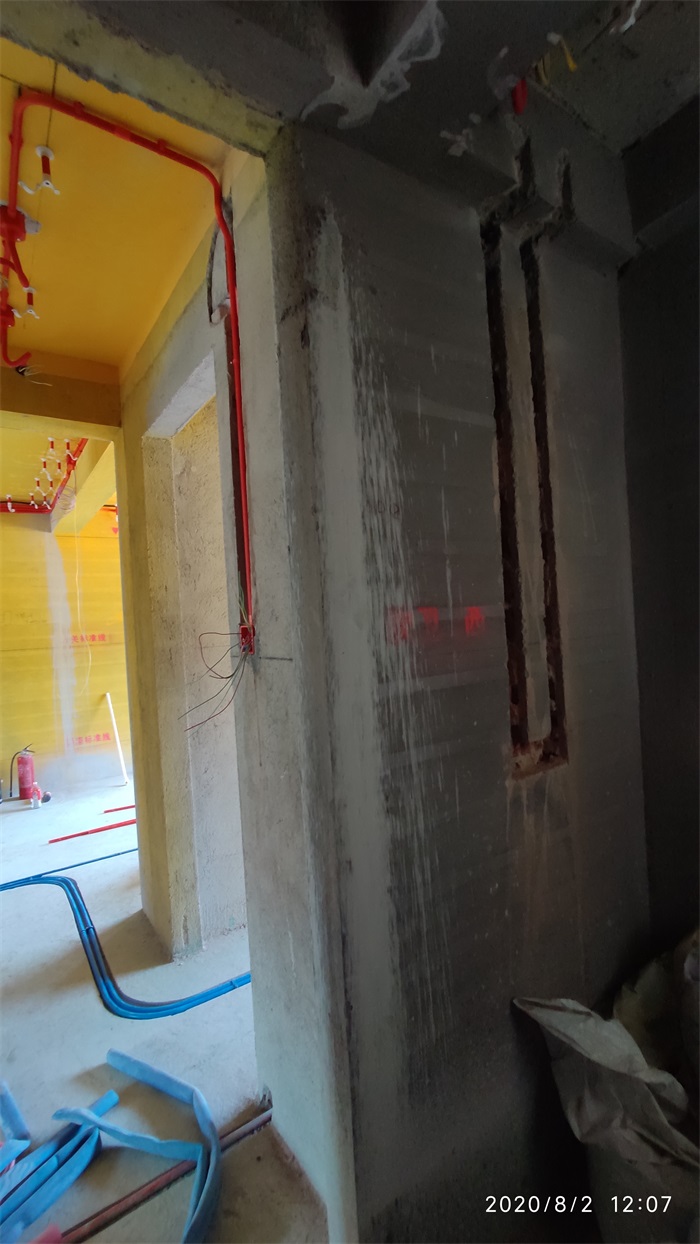

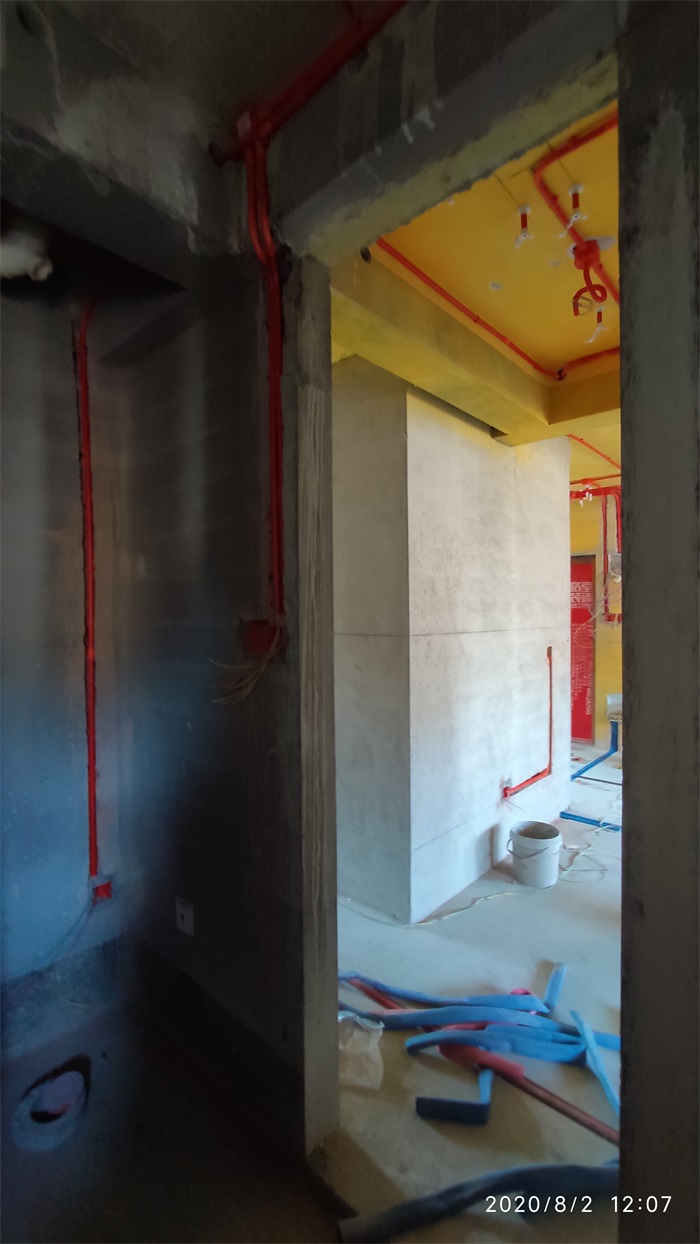

管槽切割应横平竖直，深度符合要求，墙槽应保证管外有1～1.5cm以上的砂浆保护层，混凝土位置低于墙面0.5cm，宽度大于管径，以确保管内外砂浆紧密结合，地槽打到原建筑现浇面

发表于 2020-9-5 14:45:40

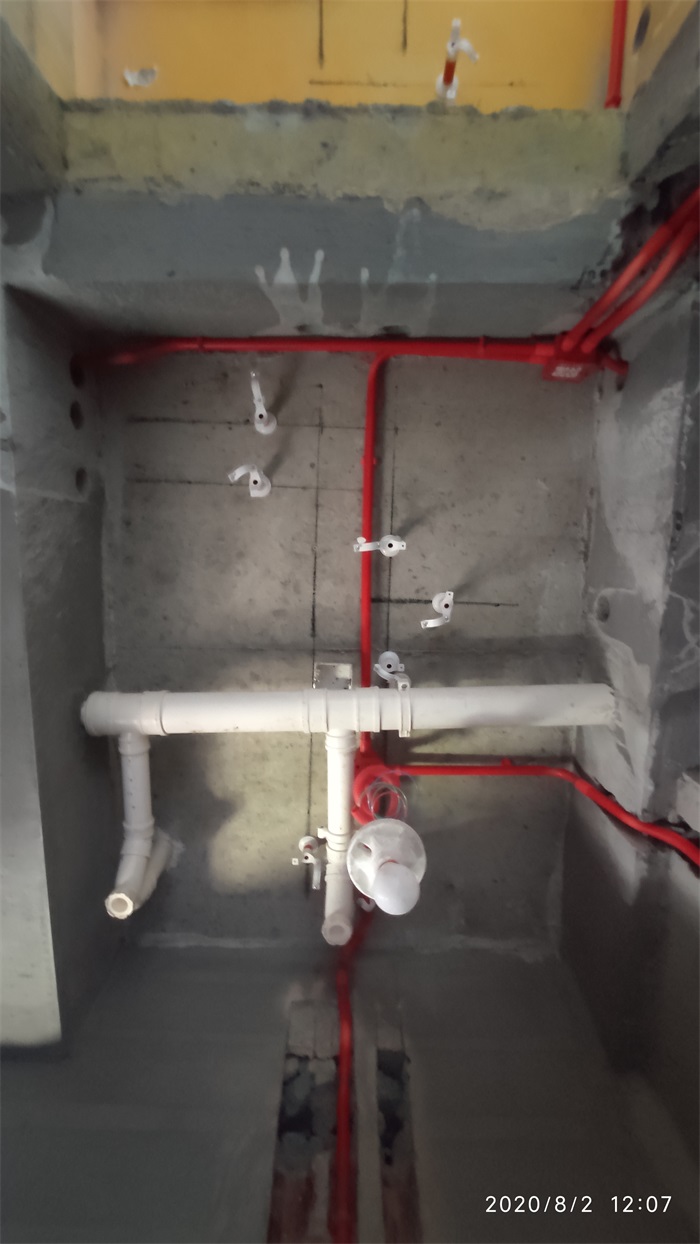

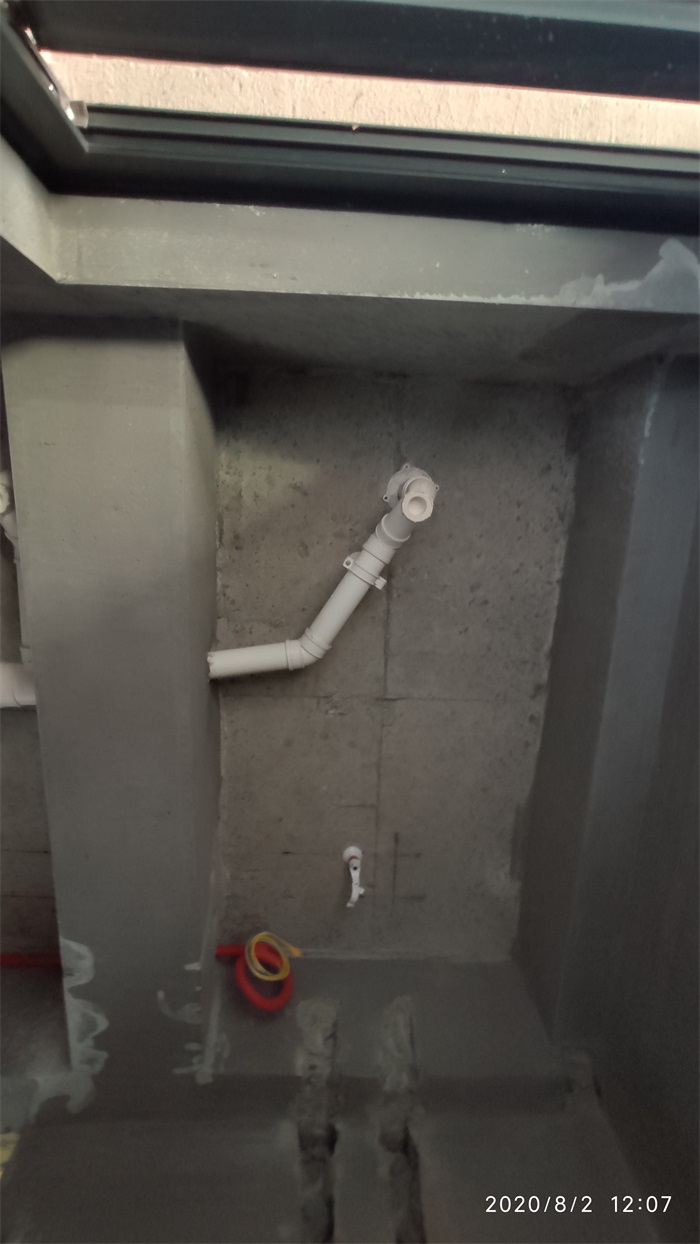

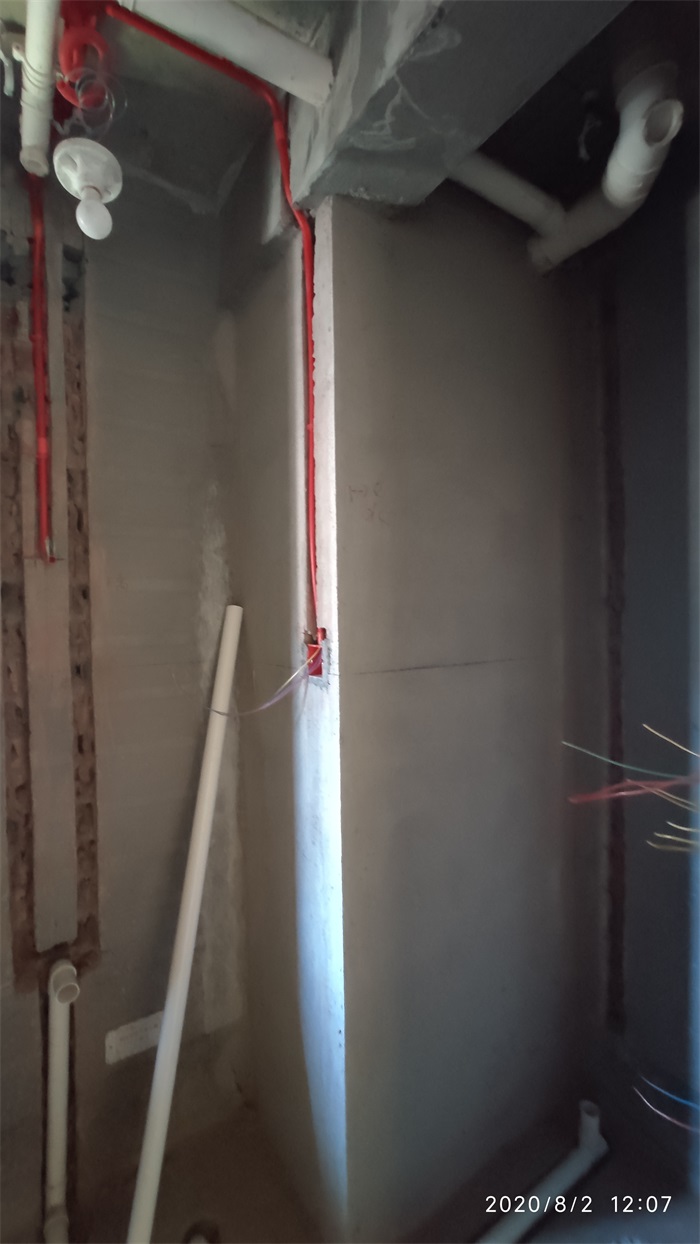

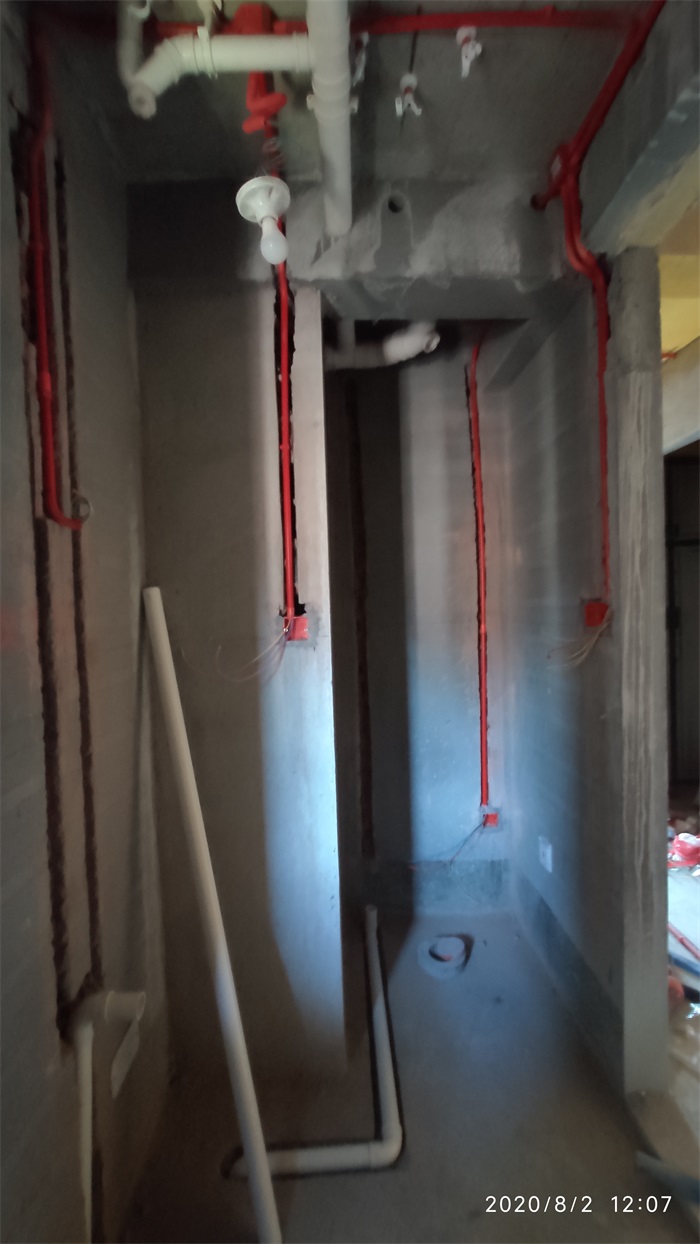

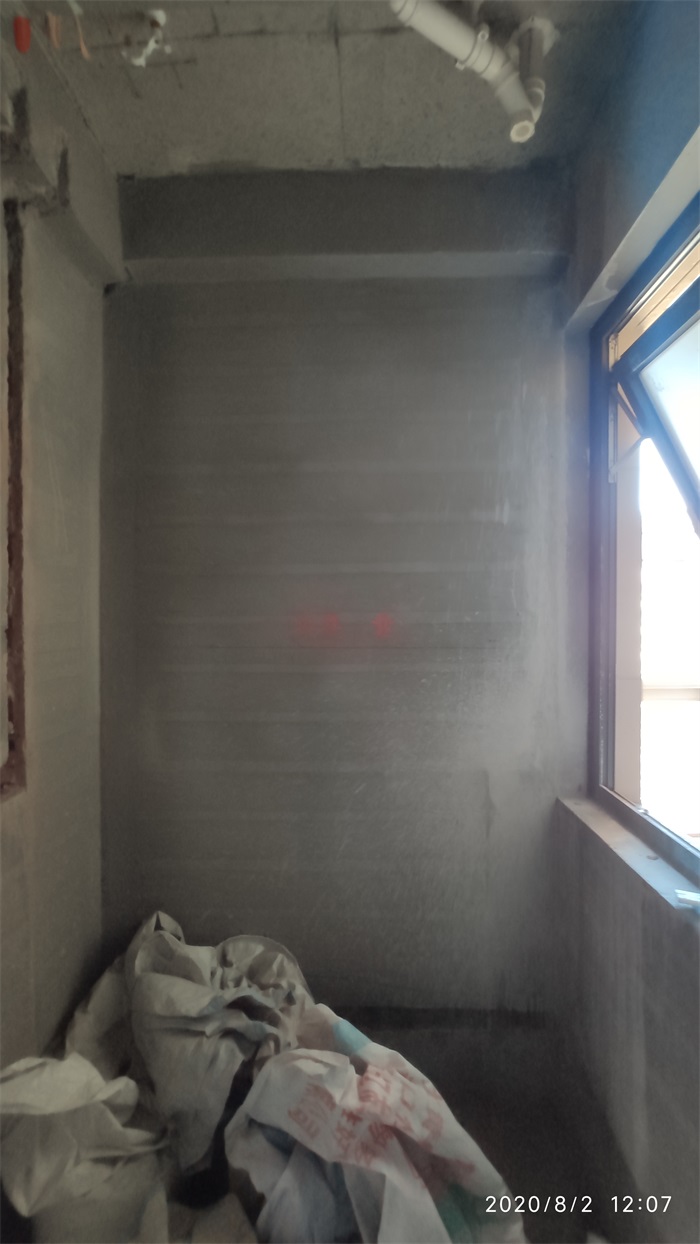

卫生间
