世通华庭5-3-100#119㎡现代新中式——闲居雅趣

发表于 2020-7-10 16:44:24

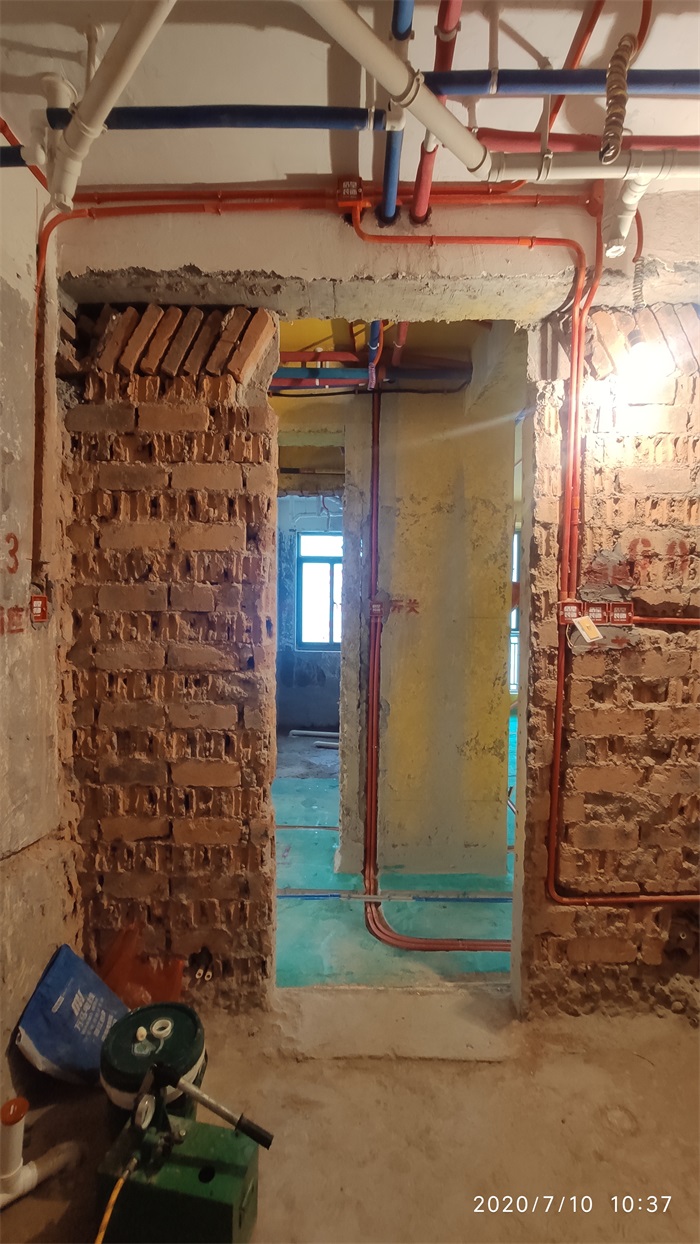

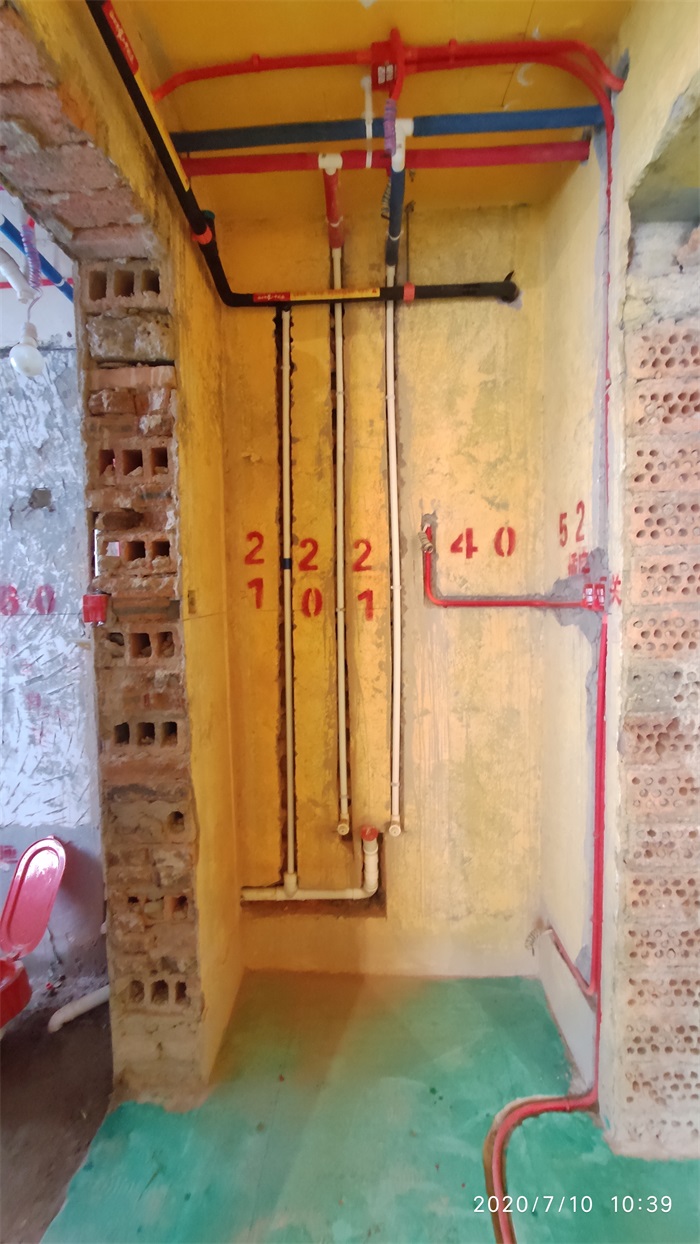

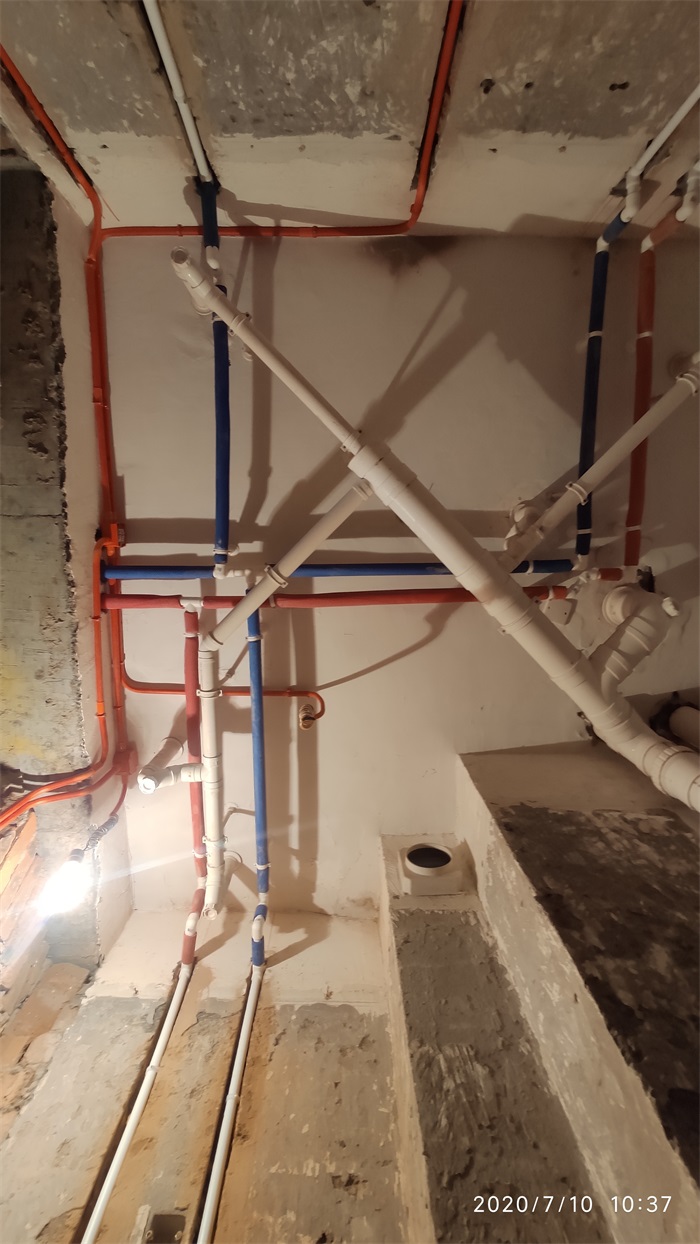

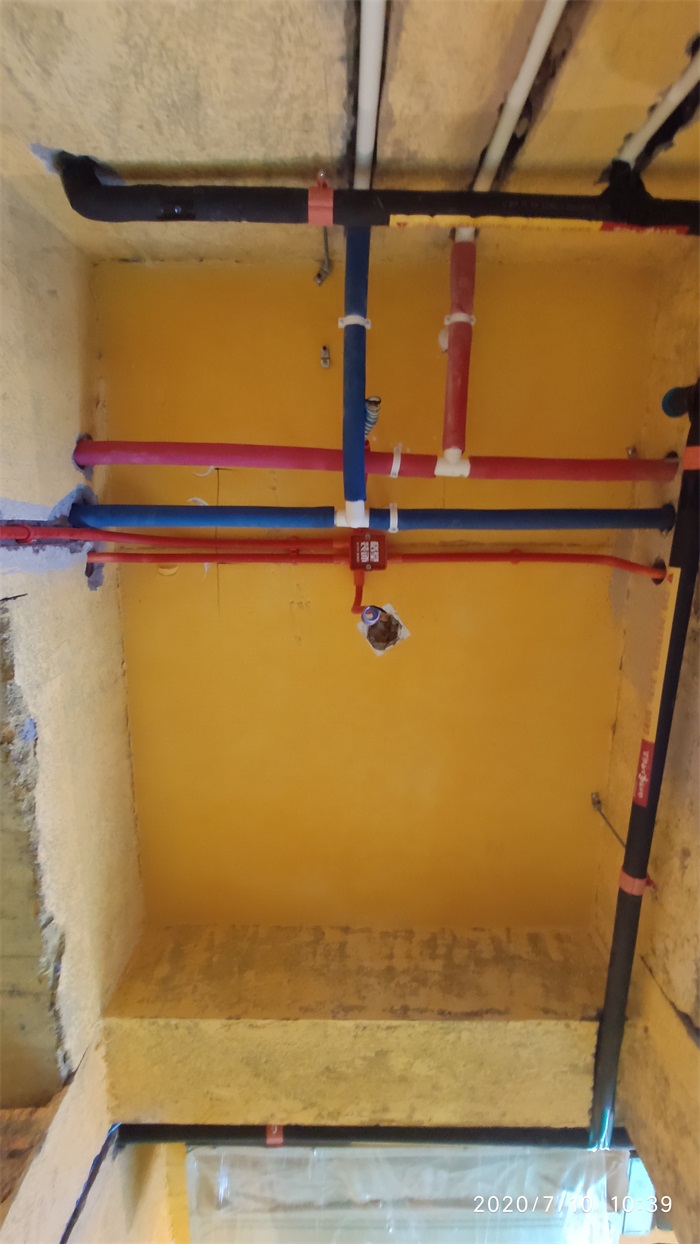

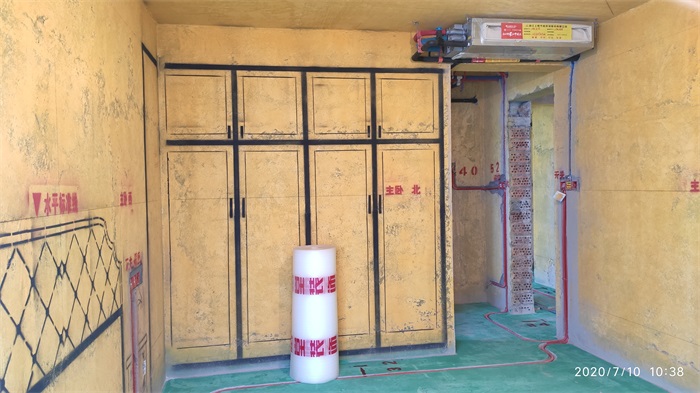

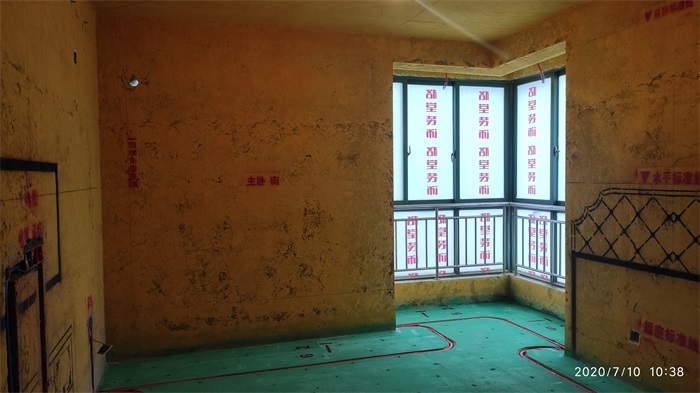

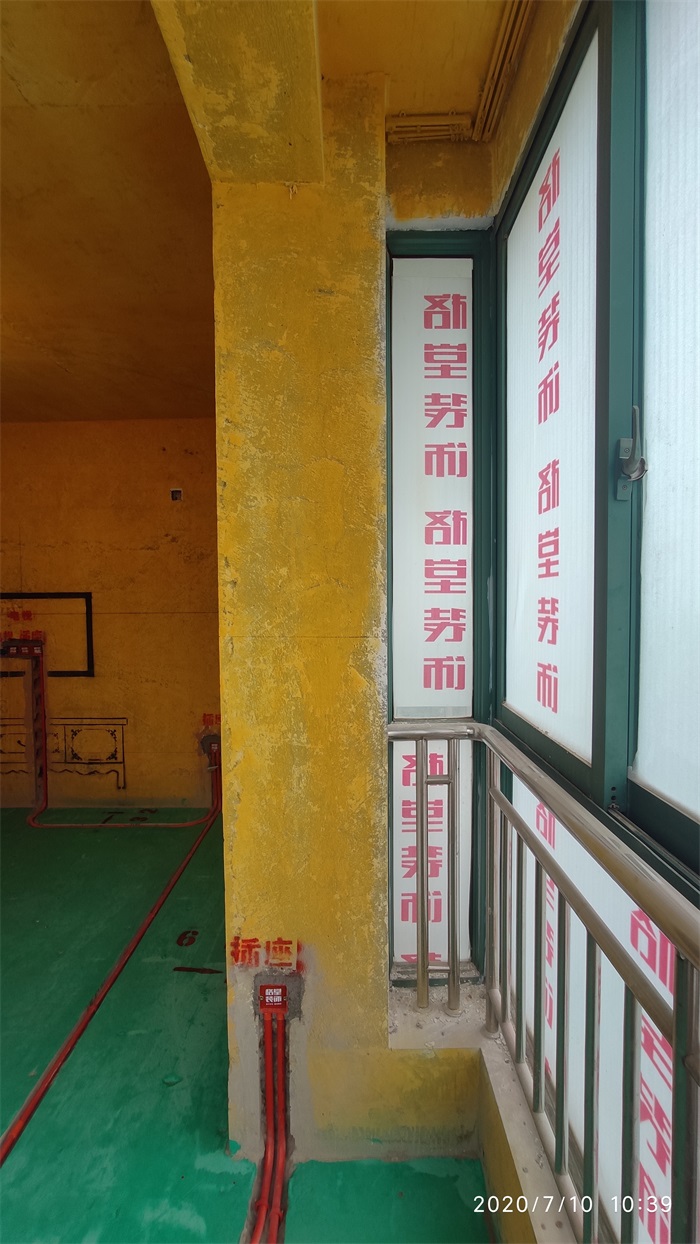

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2020-7-10 16:52:21

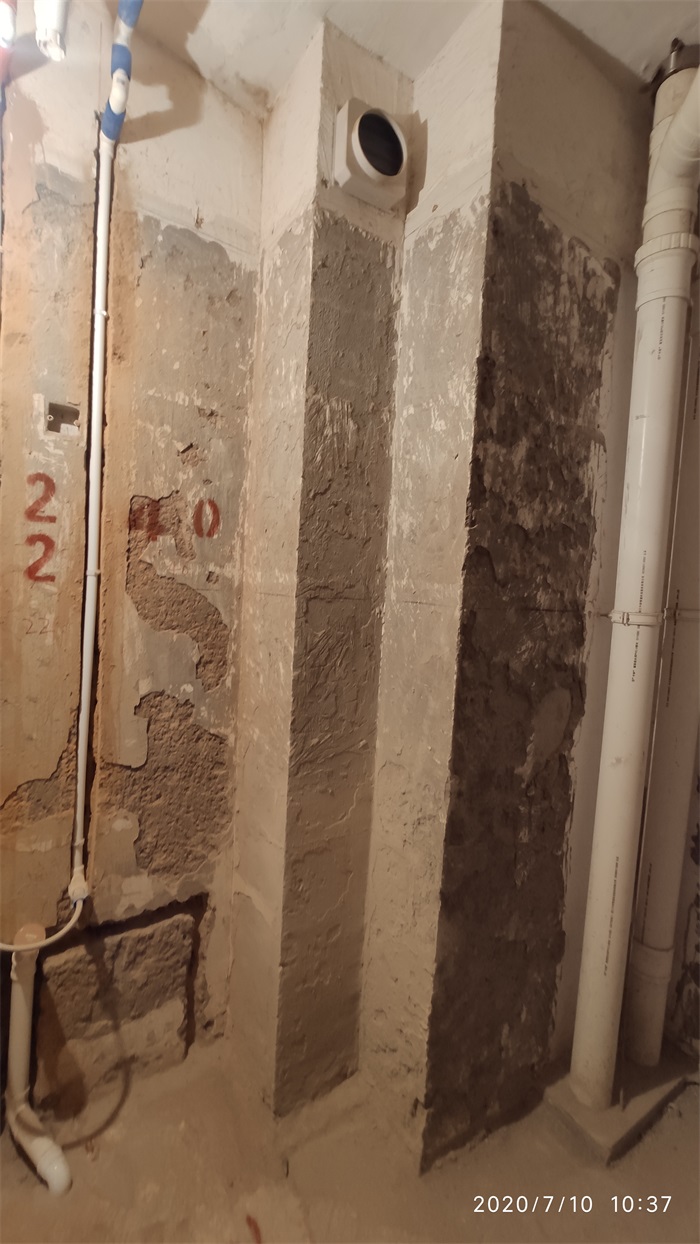

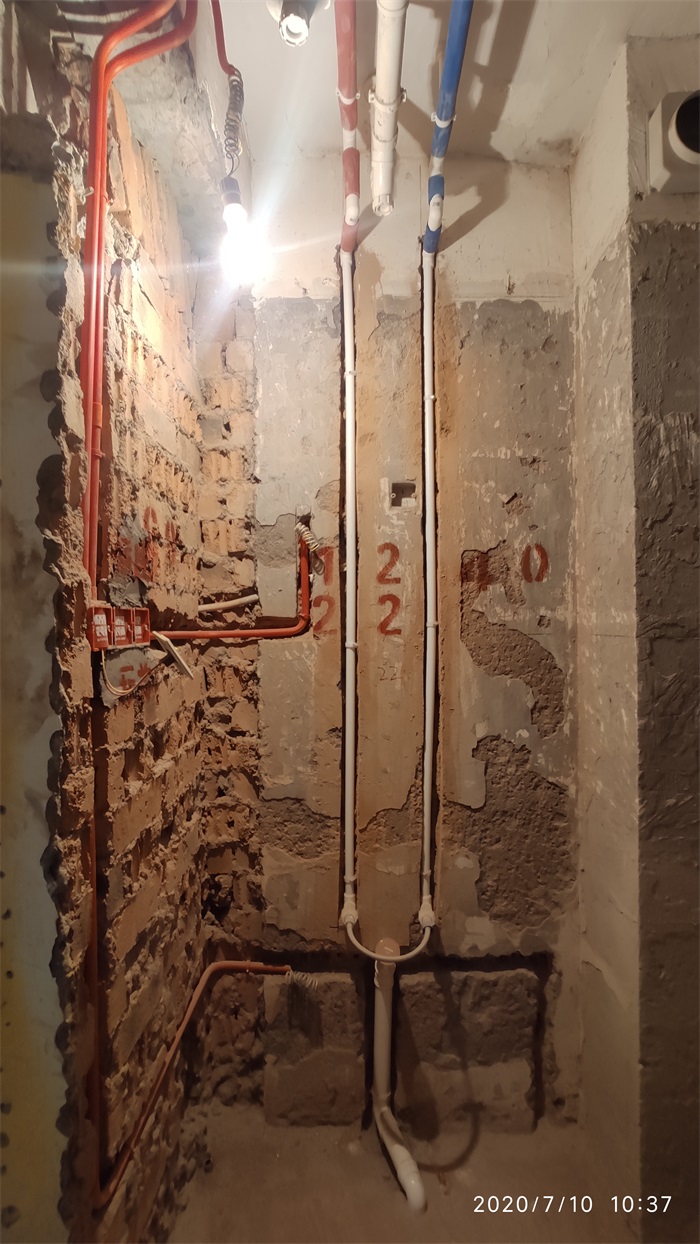

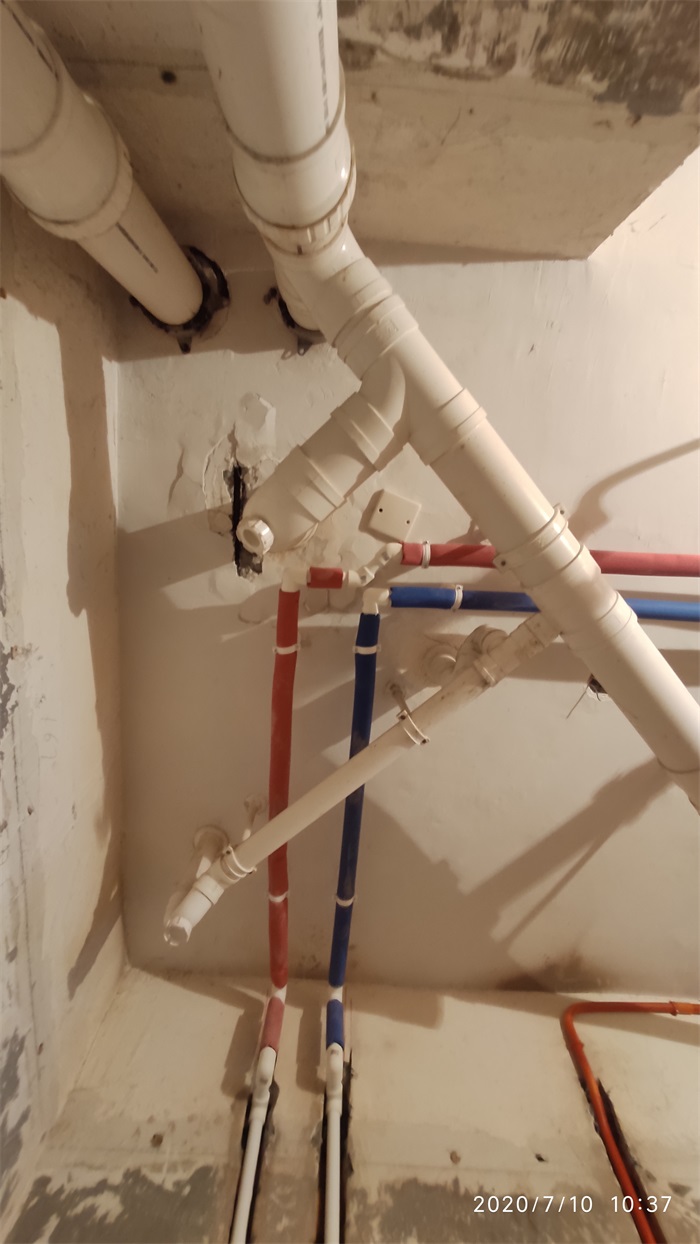

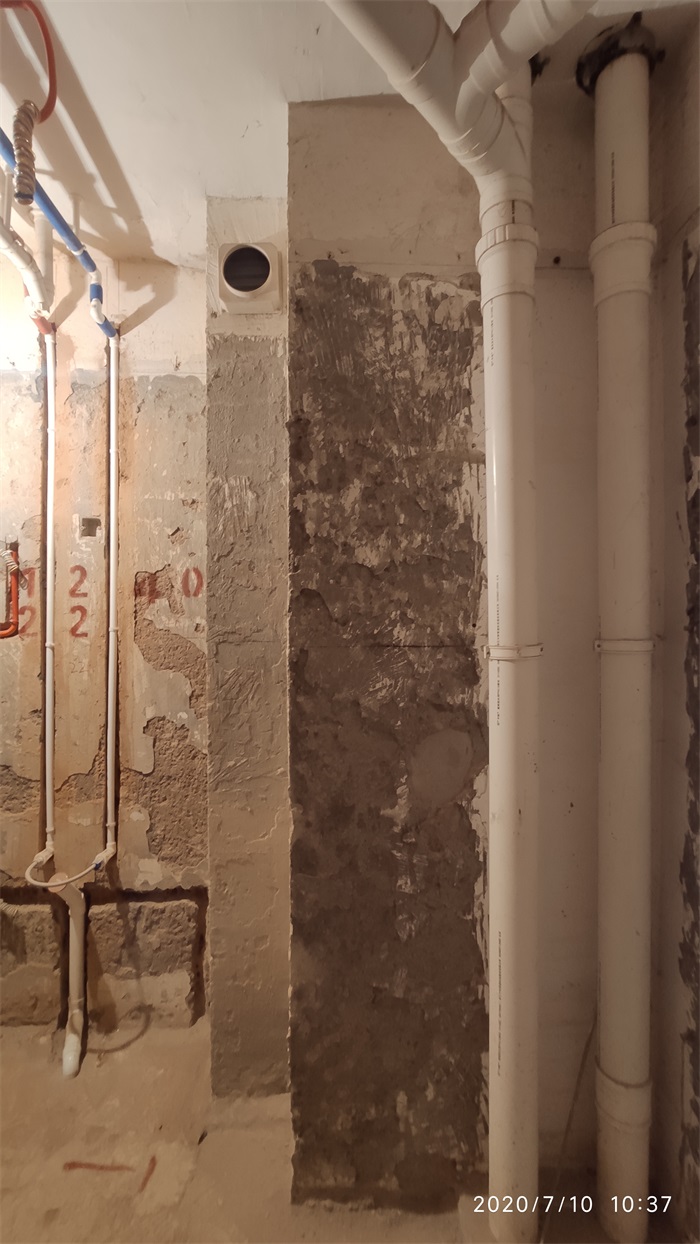

卫生间湿区，地漏放在马桶背后两侧。（尽量放在淋浴房这边)下水孔中心距墙11cm(毛坯墙面)

发表于 2020-7-10 16:53:12

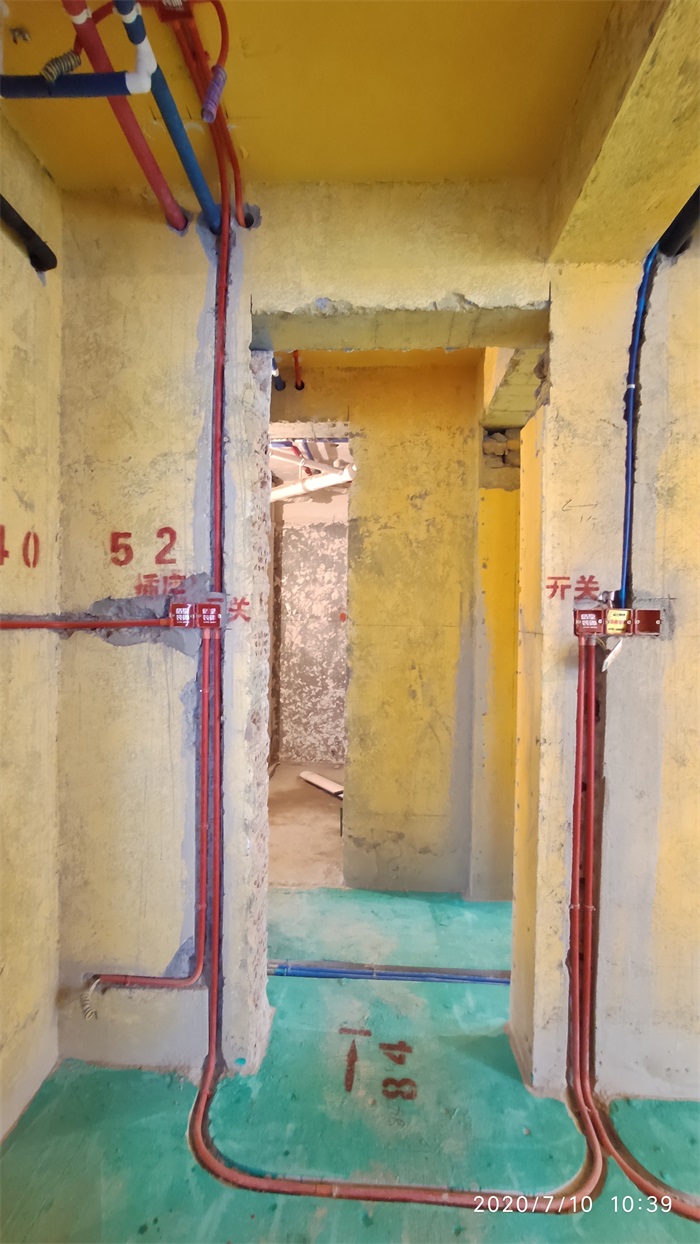

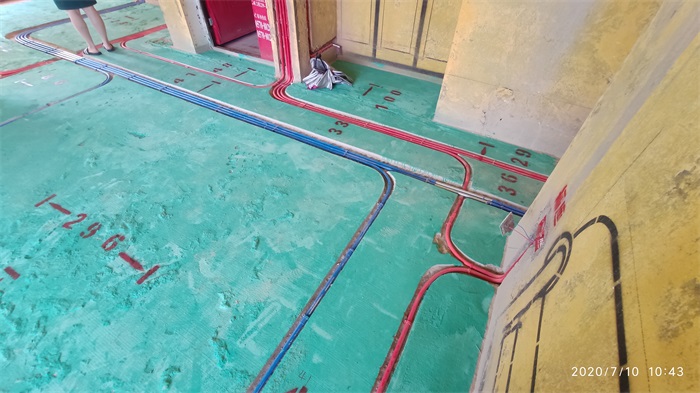

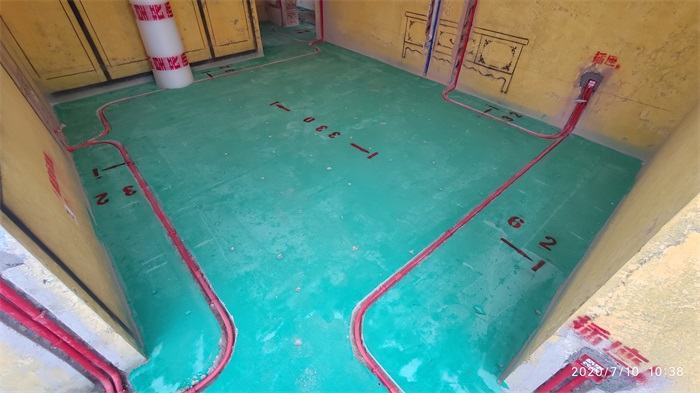

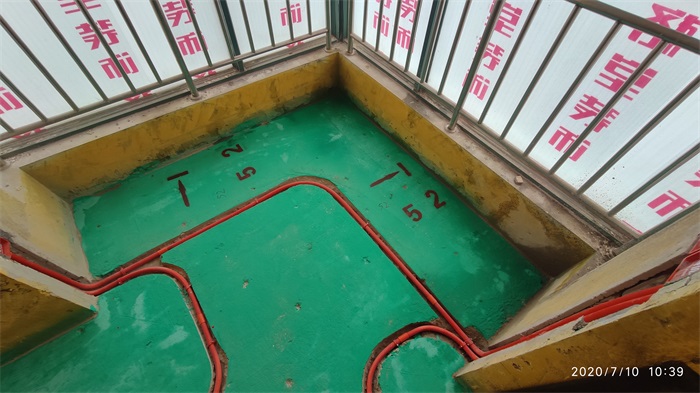

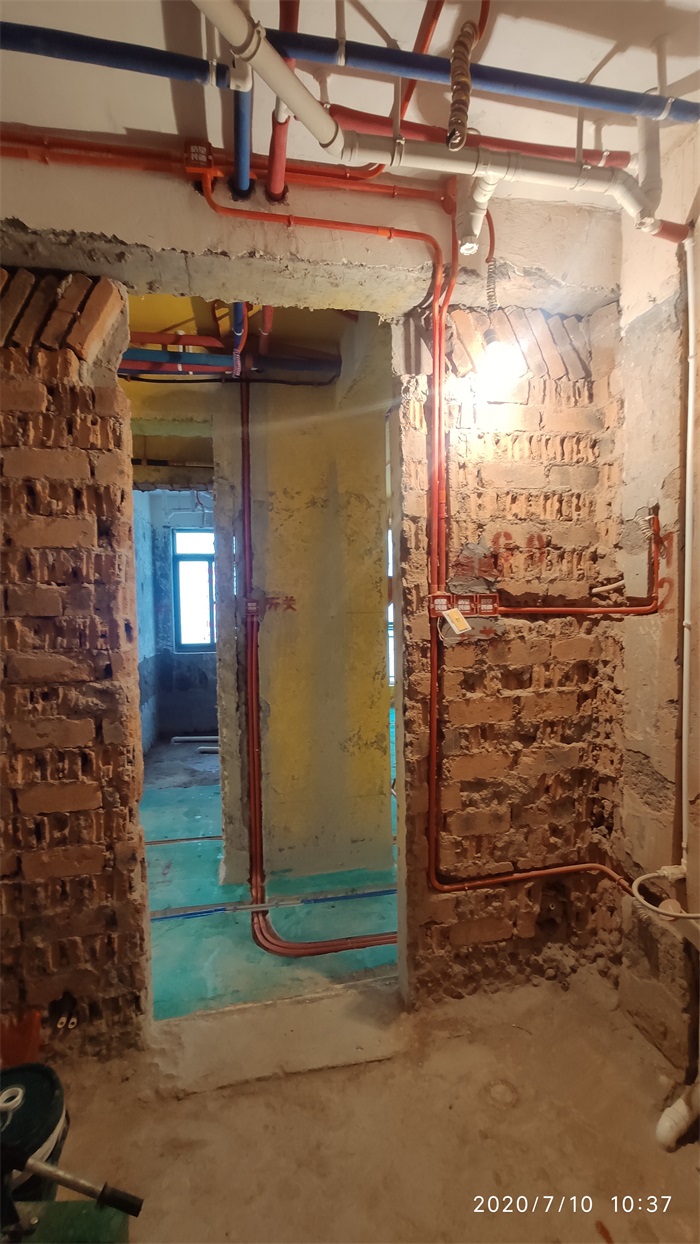

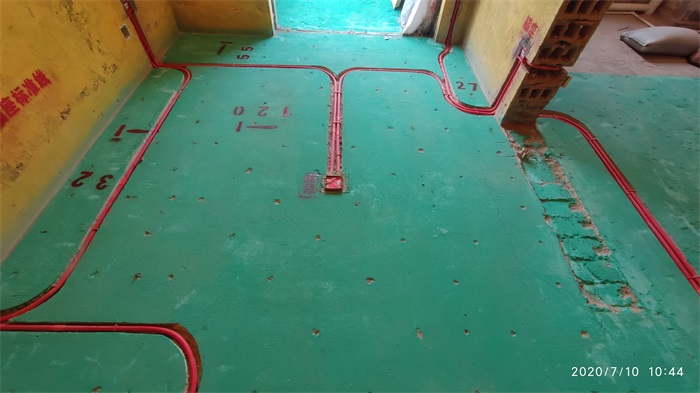

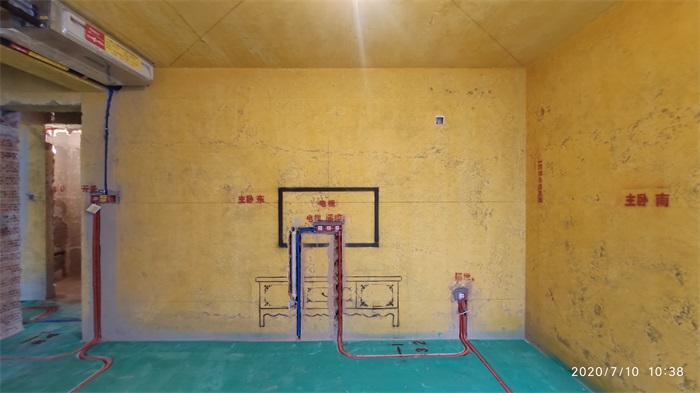

红色线管代表强电，蓝色线管代表弱电

发表于 2020-7-10 16:58:31

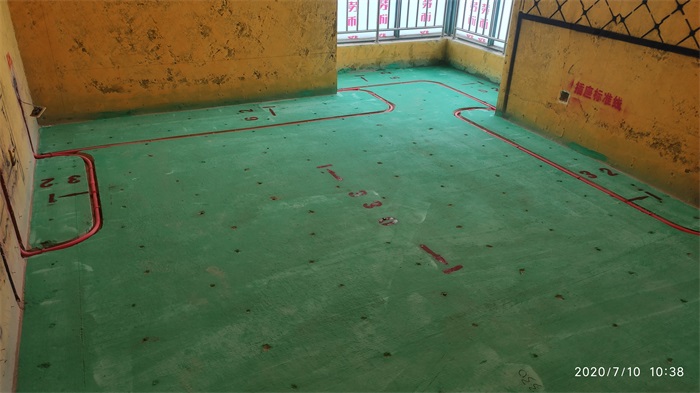

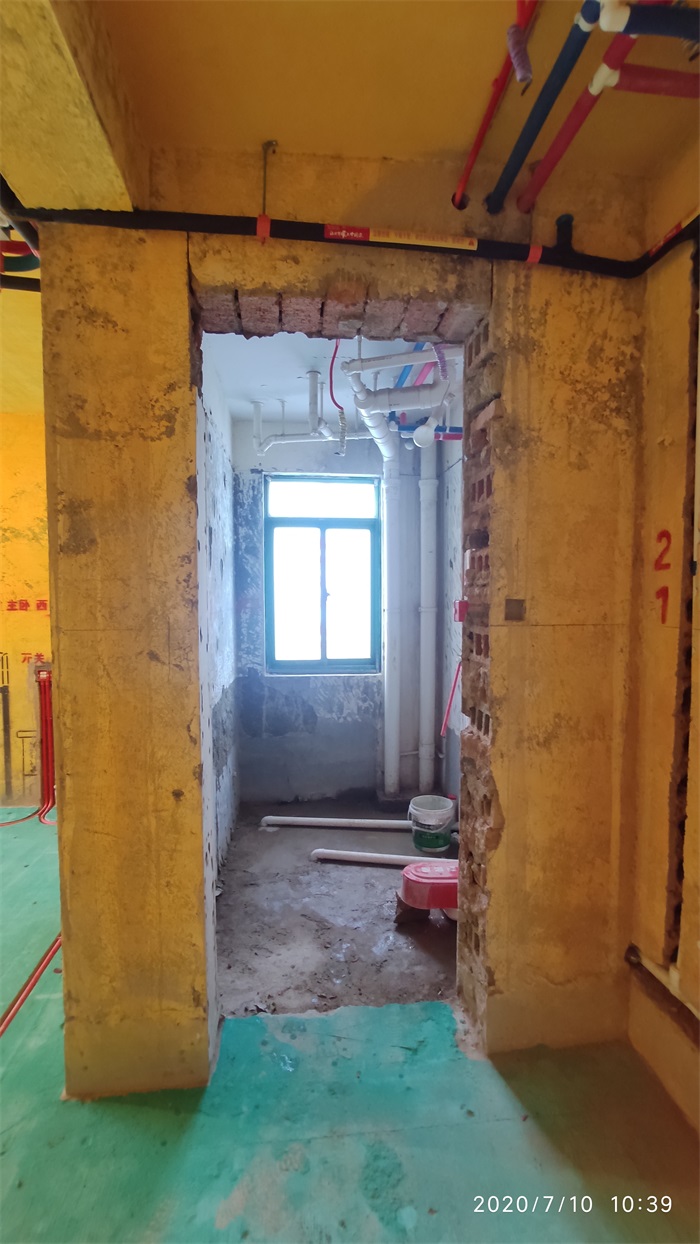

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

发表于 2020-7-10 17:04:11

水管弯头外露不需要包保温棉

发表于 2020-7-10 17:05:09

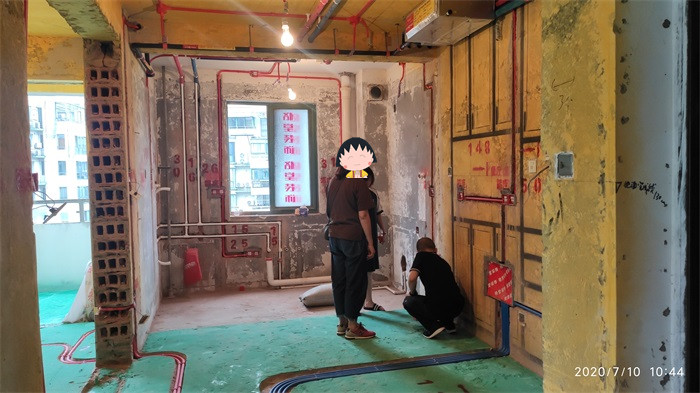

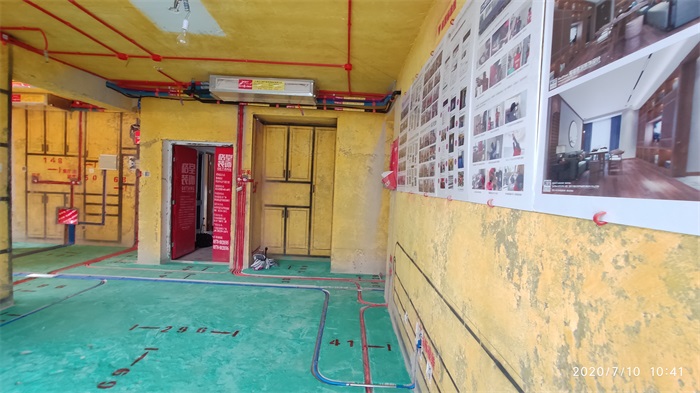

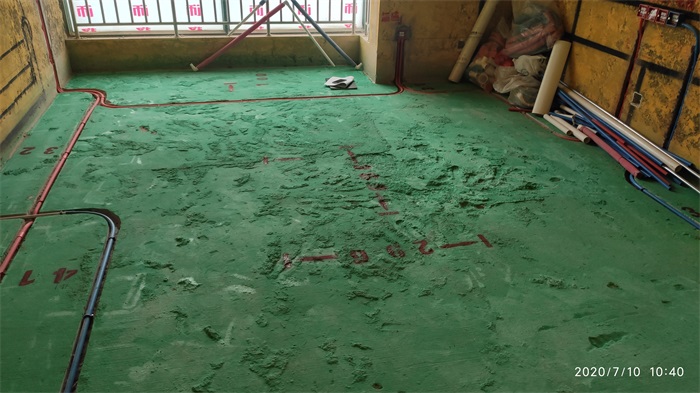

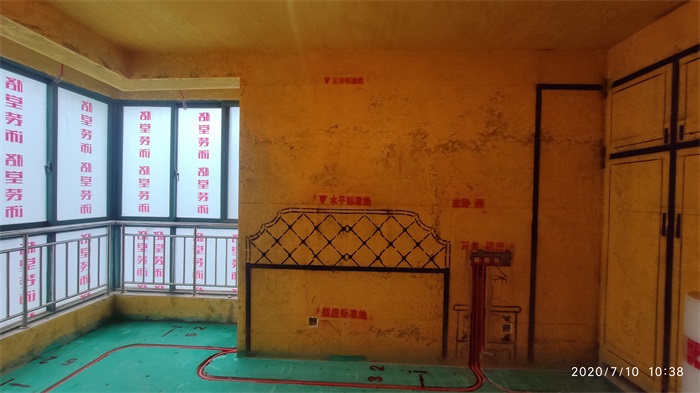

客厅线路布置

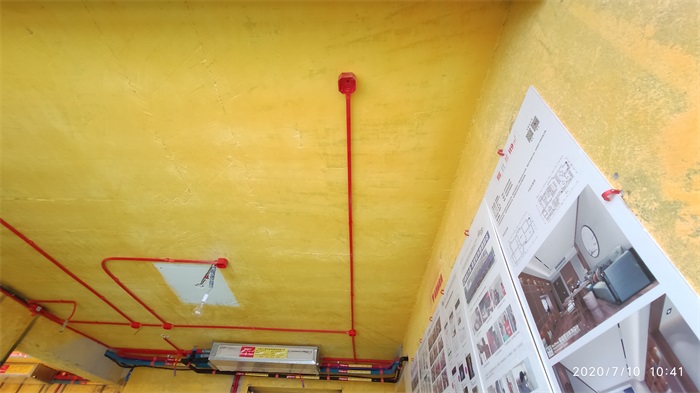

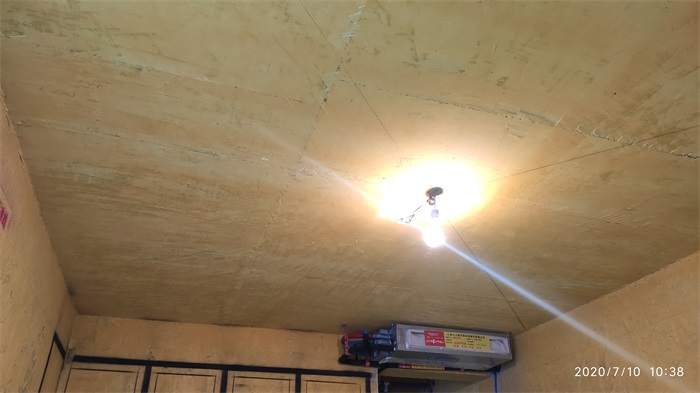

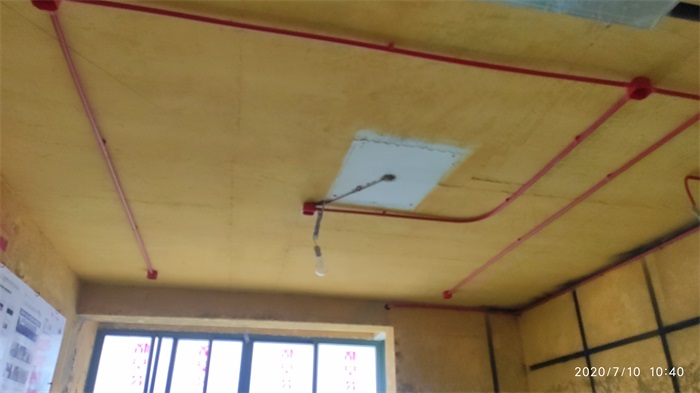

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-7-10 17:06:14

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰。

发表于 2020-7-10 17:07:57

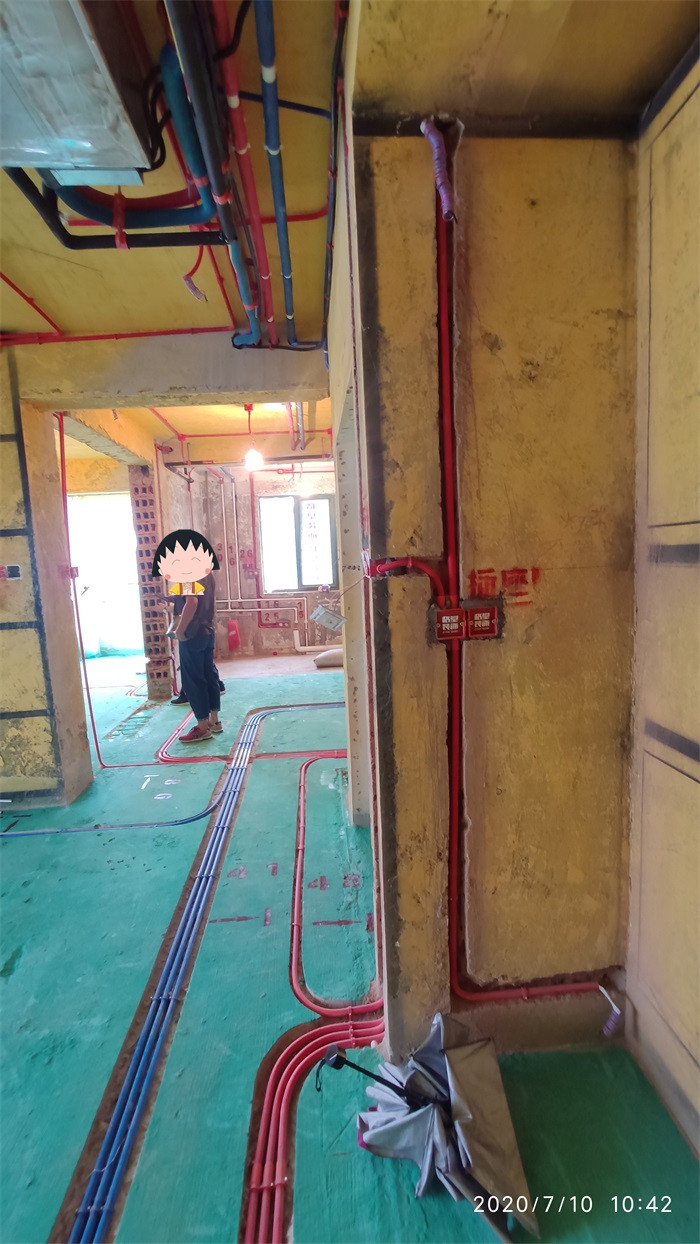

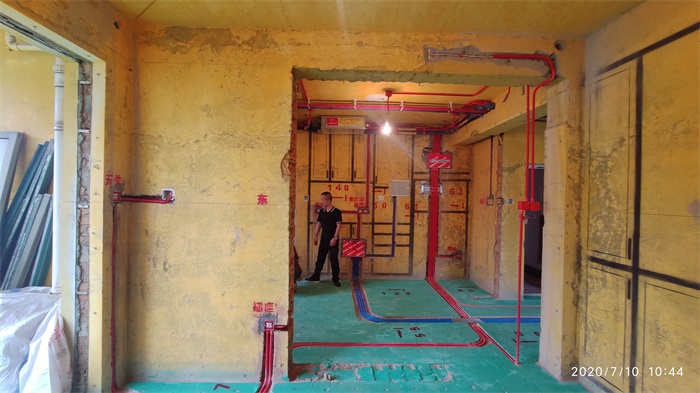

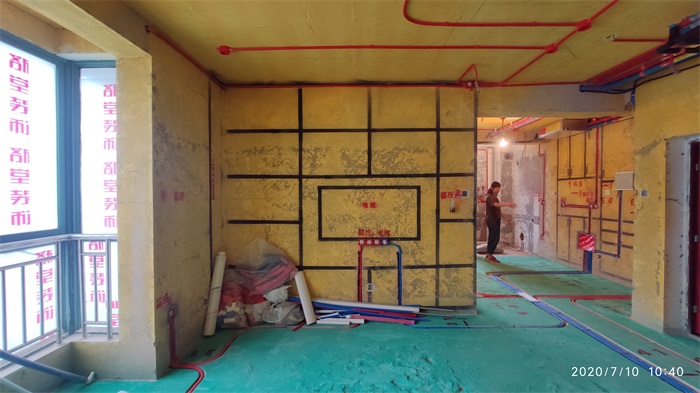

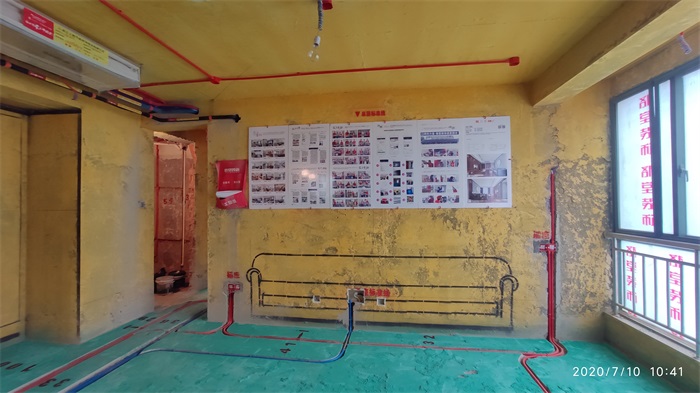

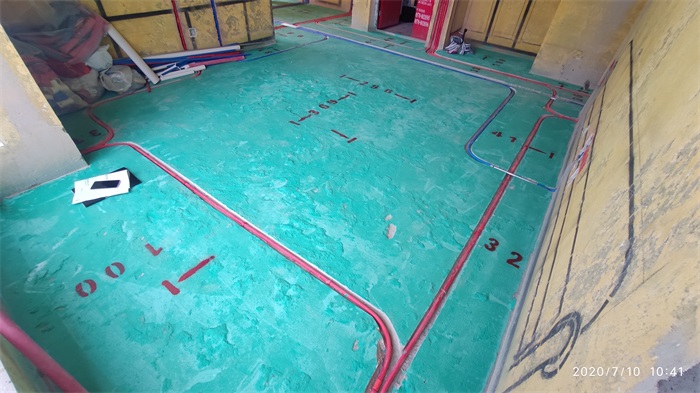

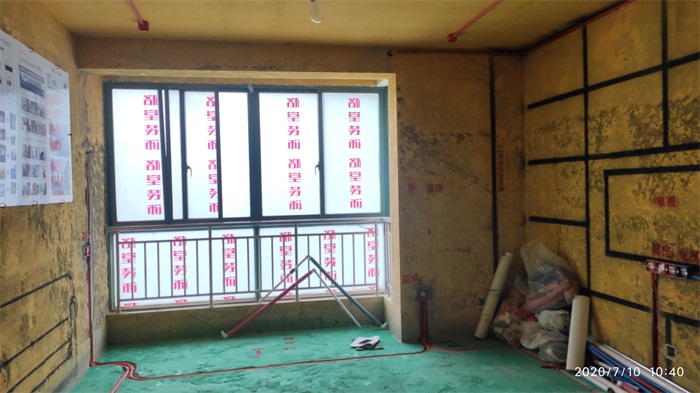

客厅线路布置

发表于 2020-7-10 17:09:22

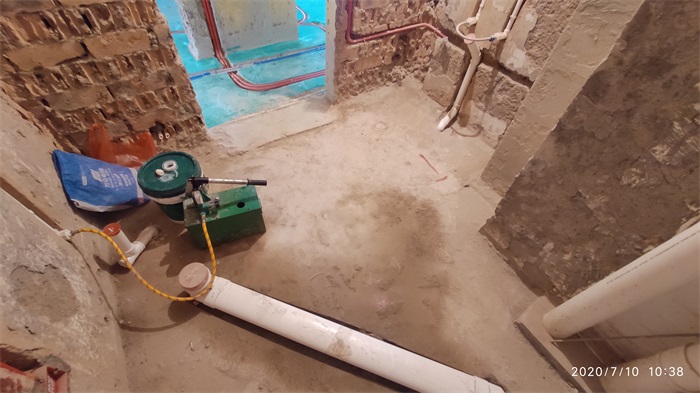

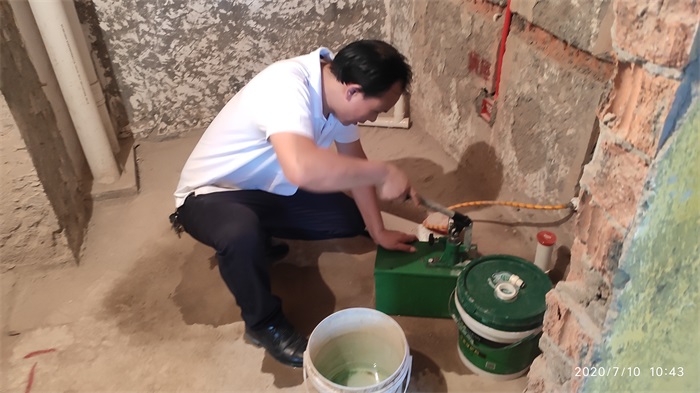

项目经理正在打水压，准备测试

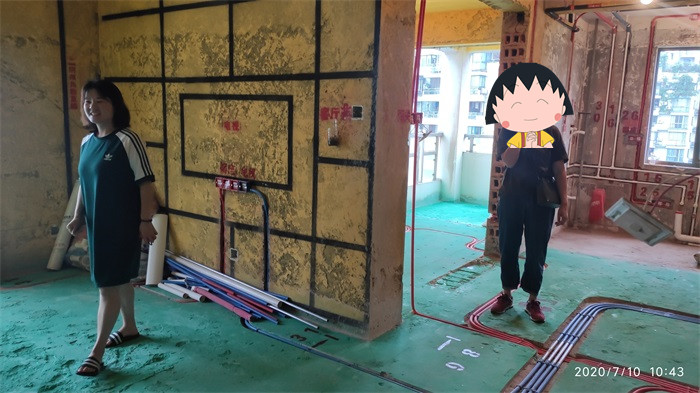

现场和业主进行沟通

发表于 2020-7-10 17:10:04

本帖最后由格堂小范于 2020-7-10 17:12 编辑

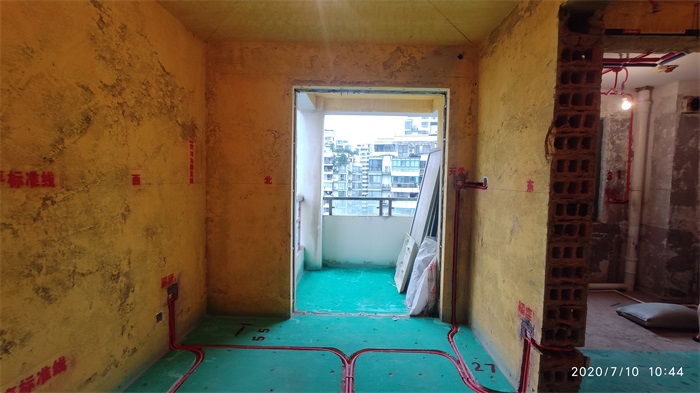

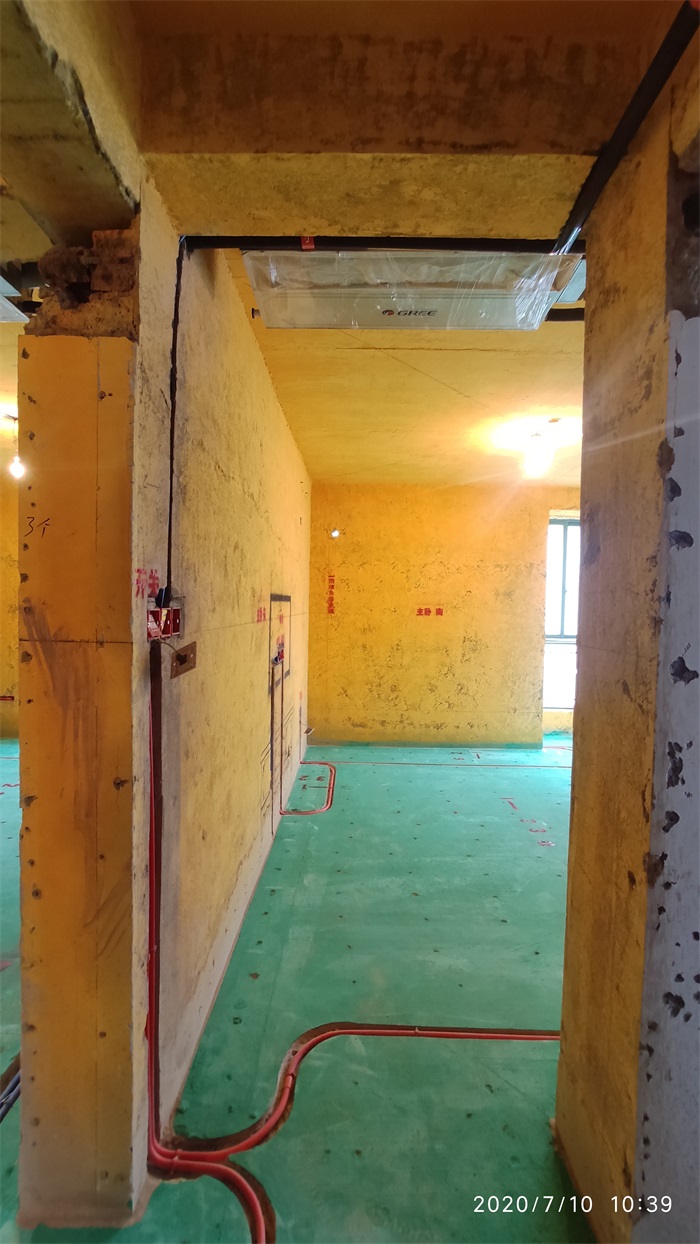

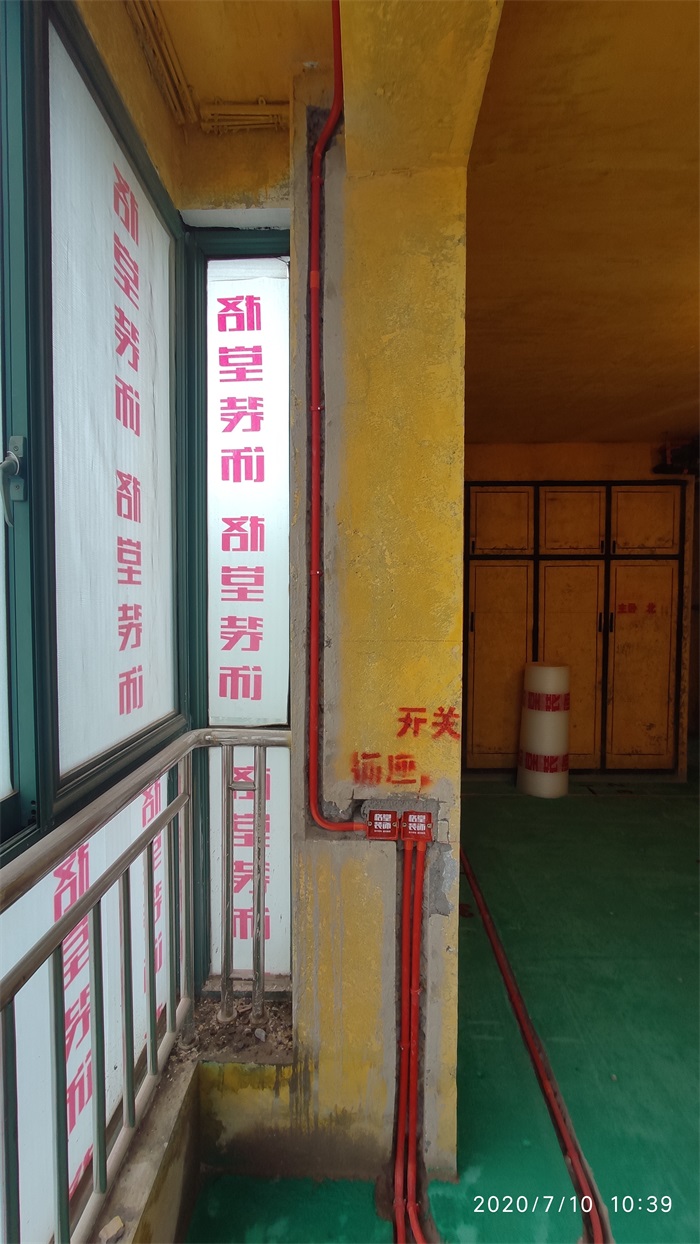

红色线管代表强电

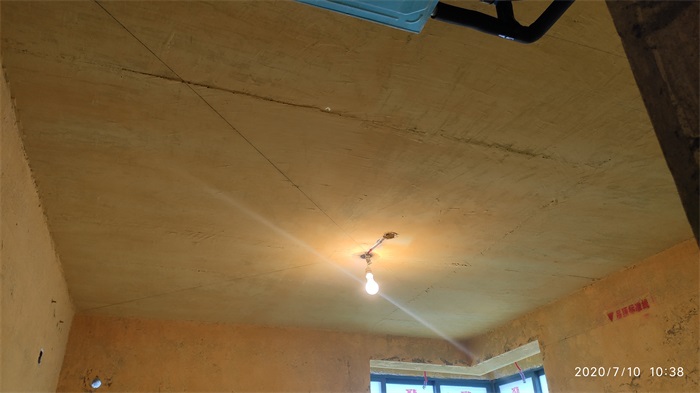

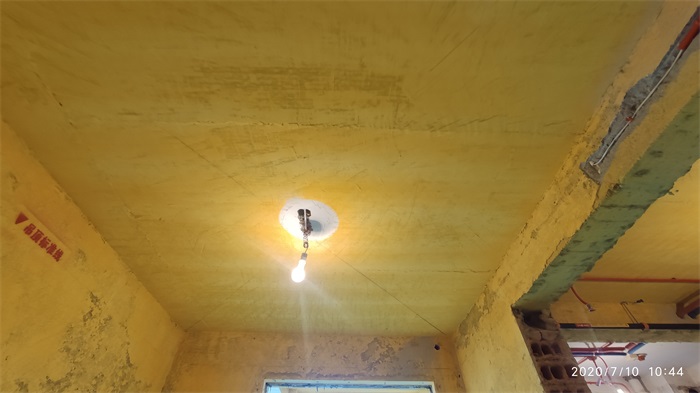

顶部灯线移位，不能开槽特殊部位套黄腊管
