世通华庭5-3-100#119㎡现代新中式——闲居雅趣

发表于 2020-7-10 14:58:02

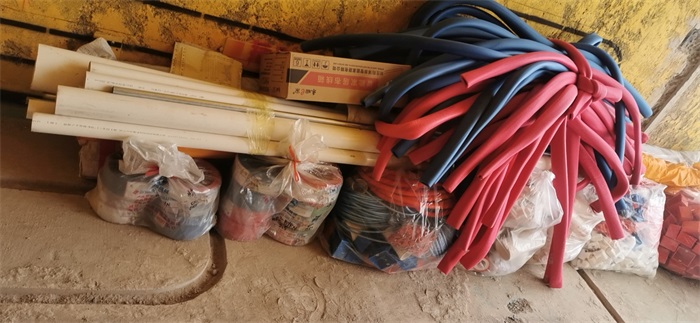

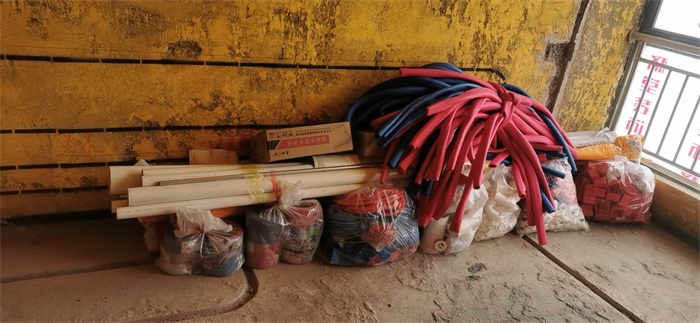

水电材料进场

发表于 2020-7-10 14:59:38

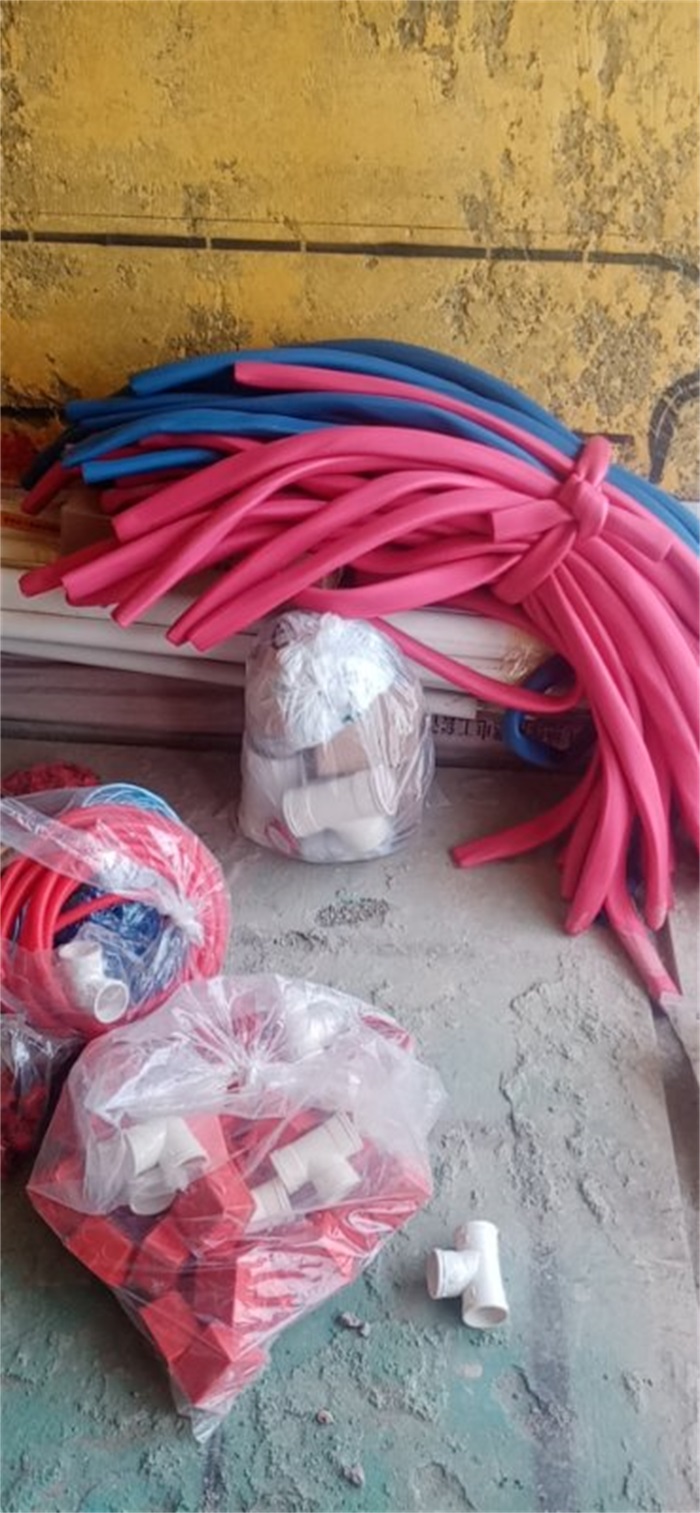

保温棉

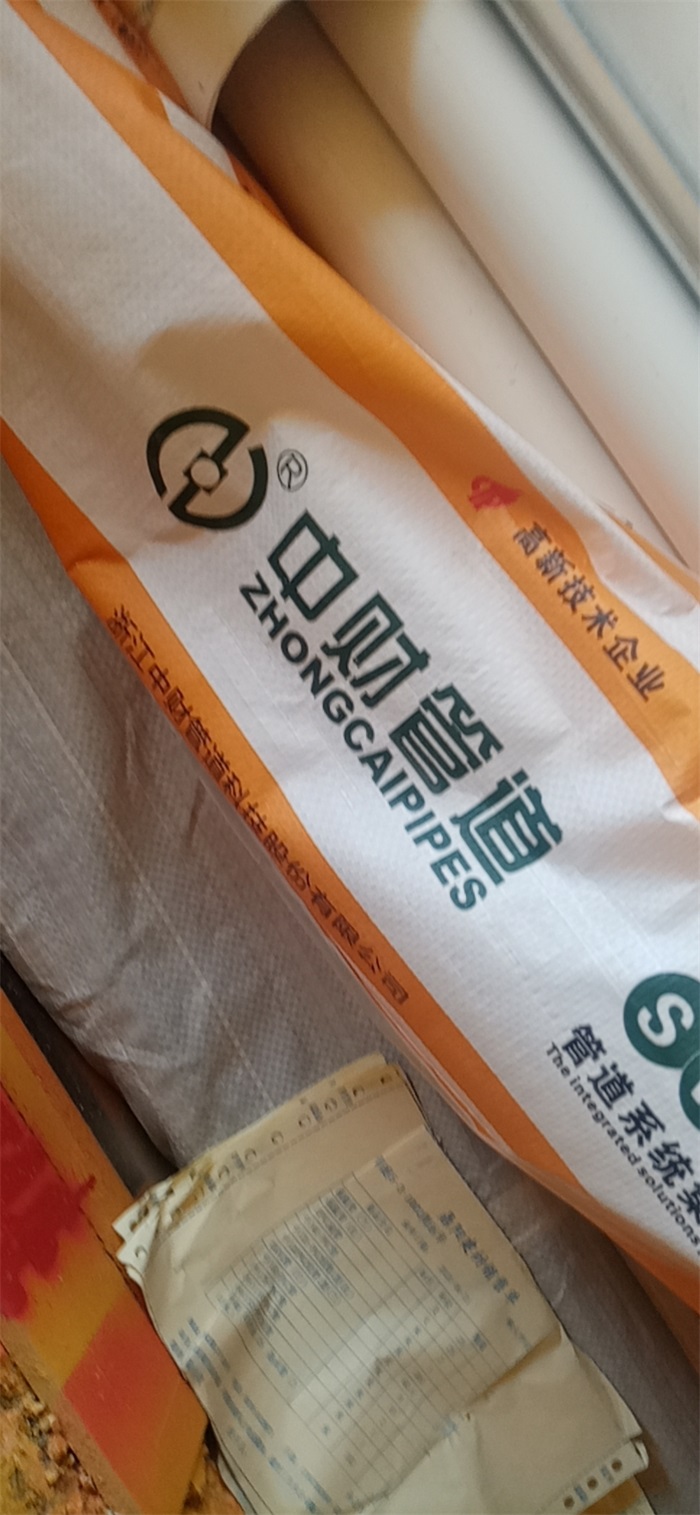

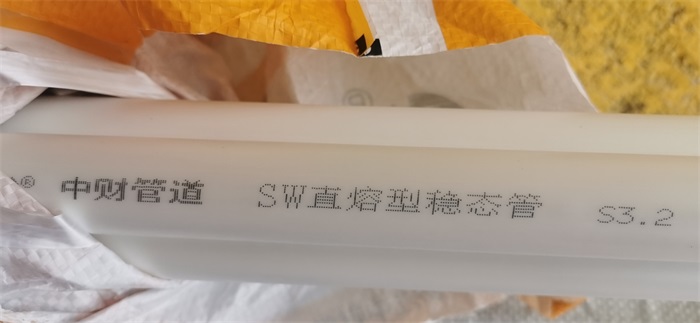

中财水管

发表于 2020-7-10 15:00:28

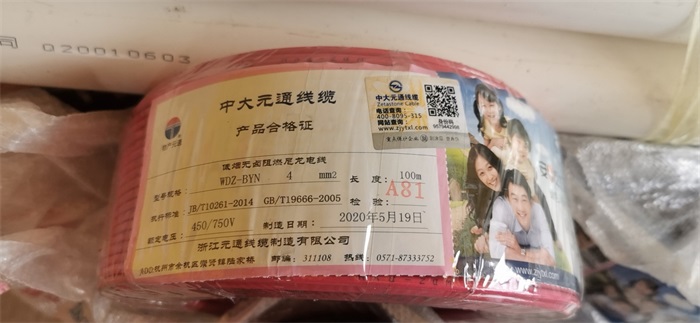

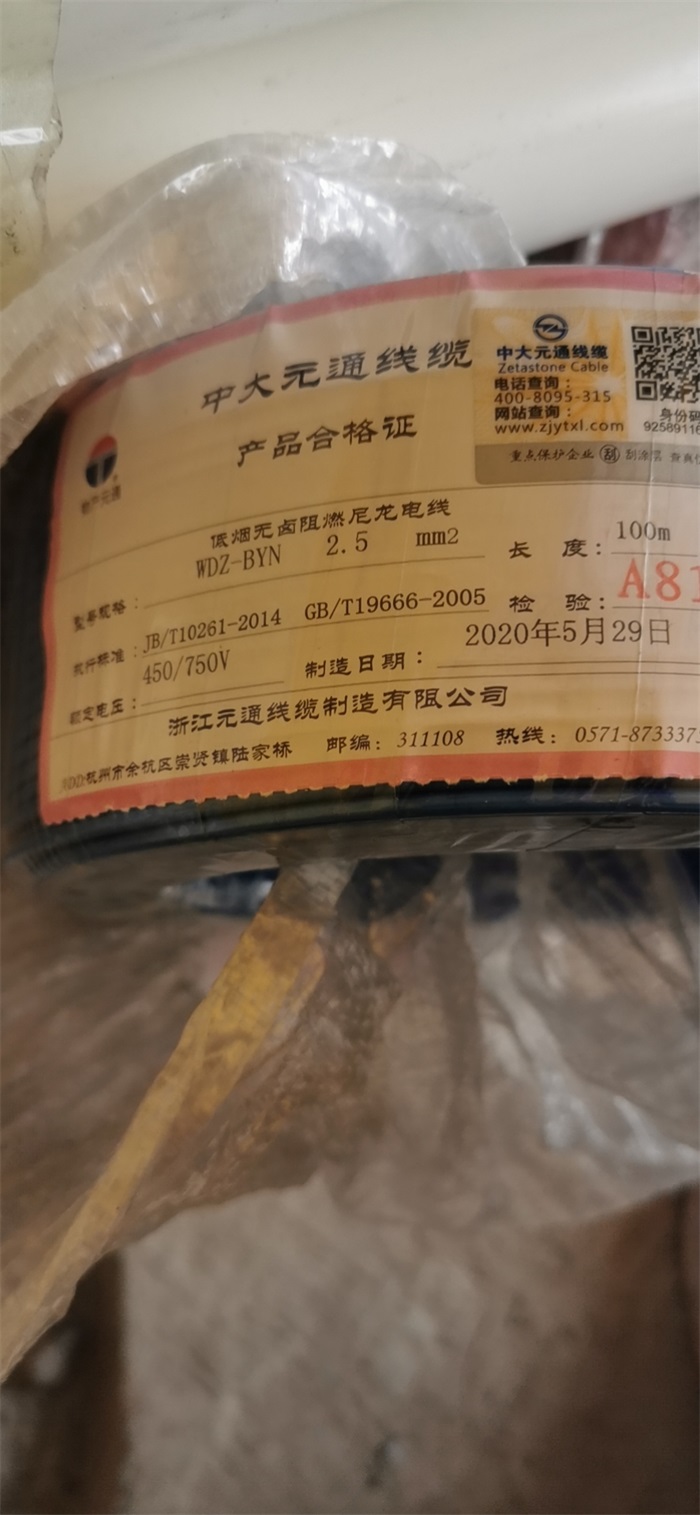

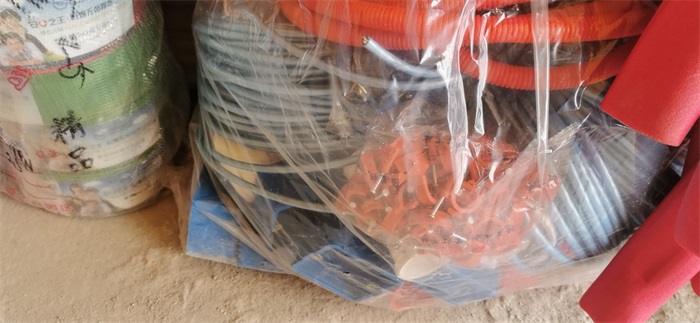

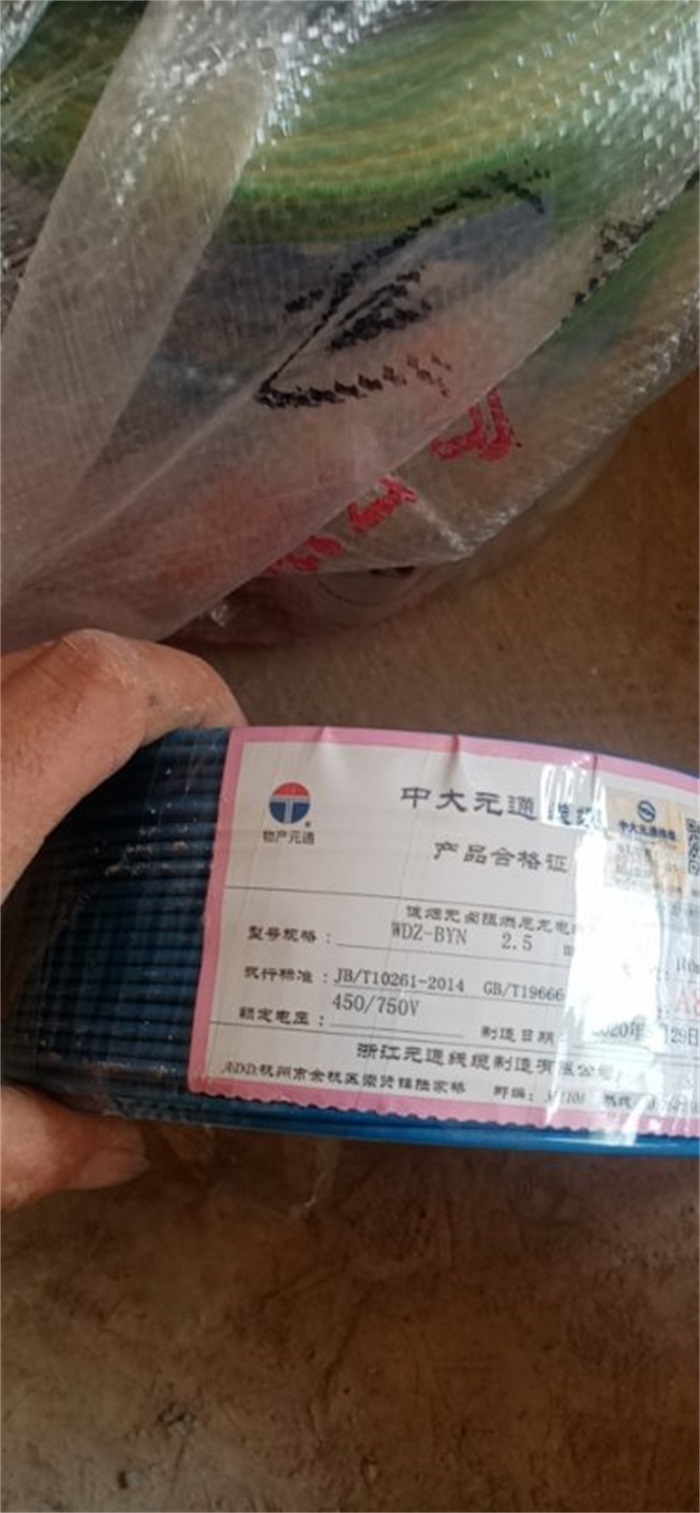

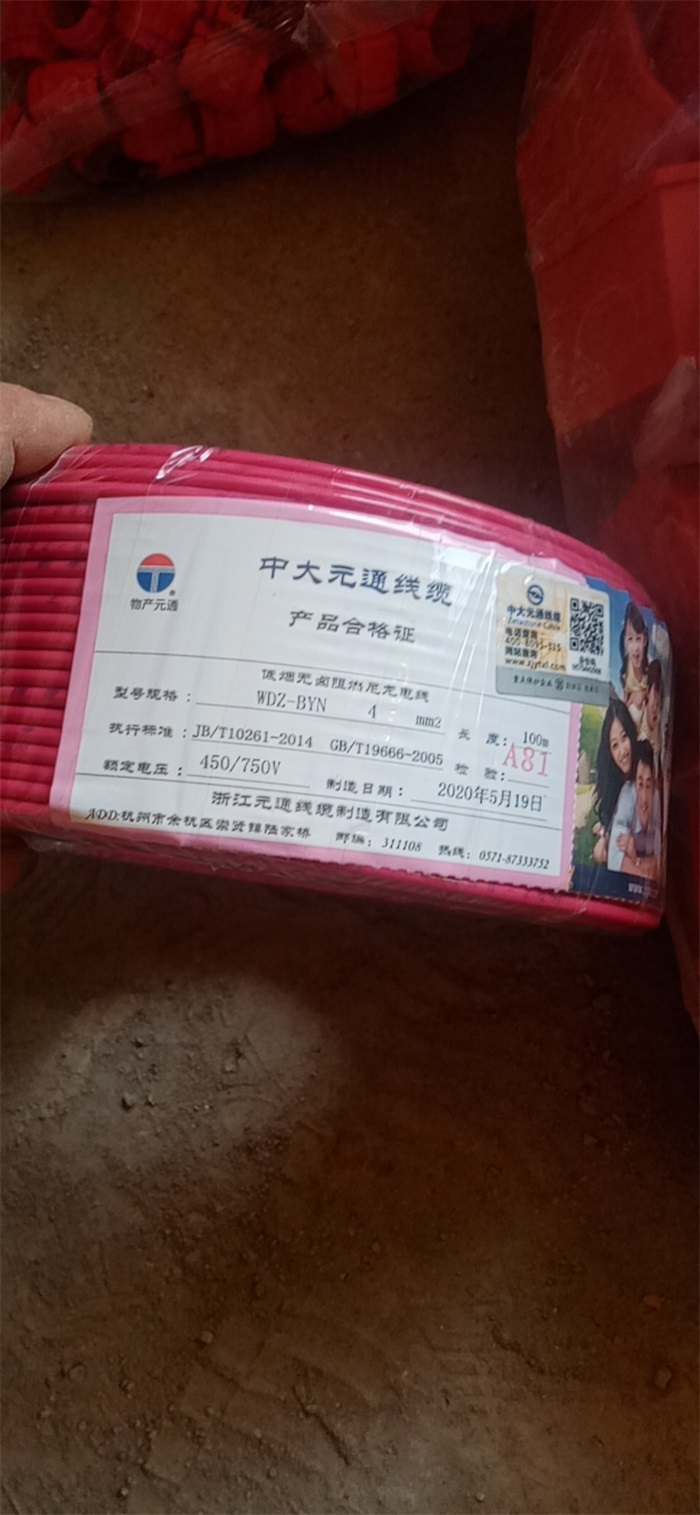

中大元通电线低烟无囱PVC阻缘材料，外套尼龙层，防吸潮可以防止电线腐蚀，铜芯线采用99.9%无氧铜耐高温.


发表于 2020-7-10 15:06:41

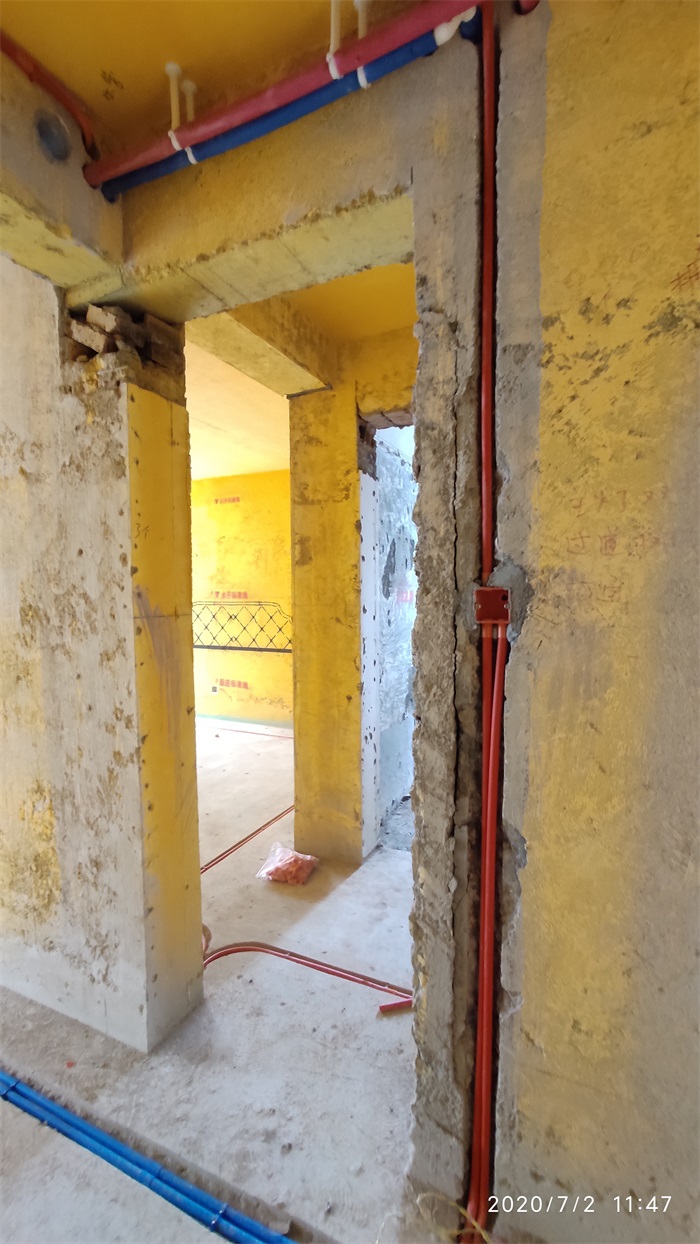

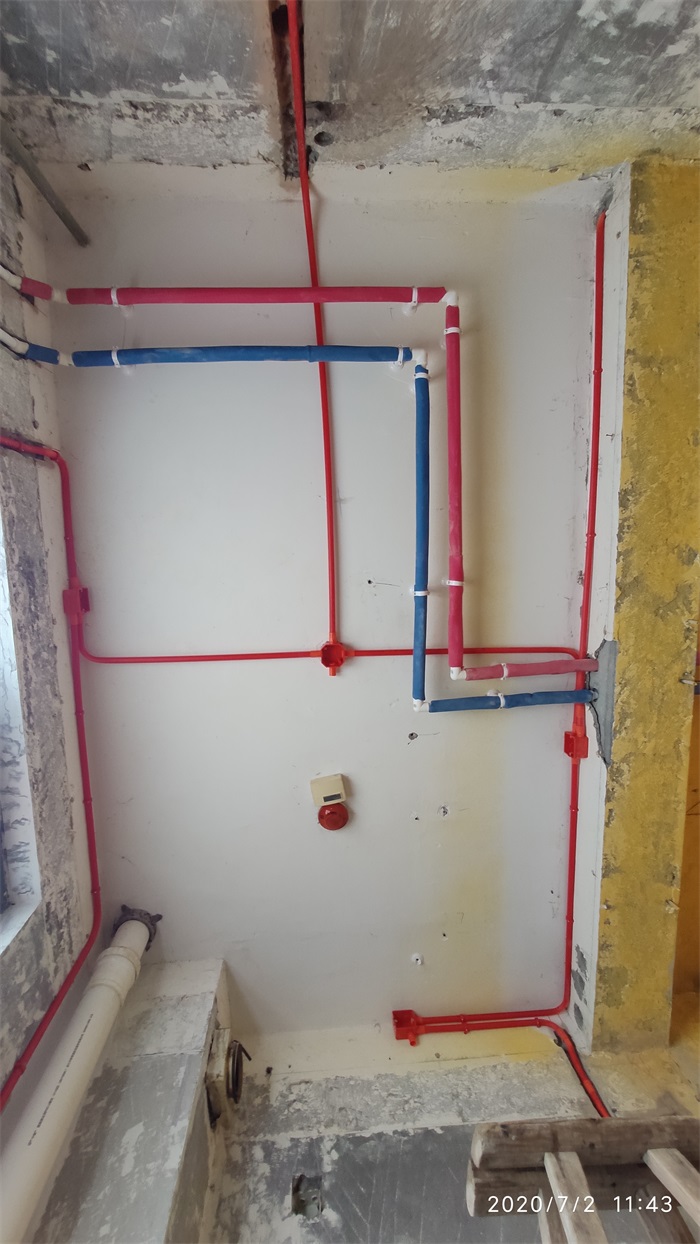

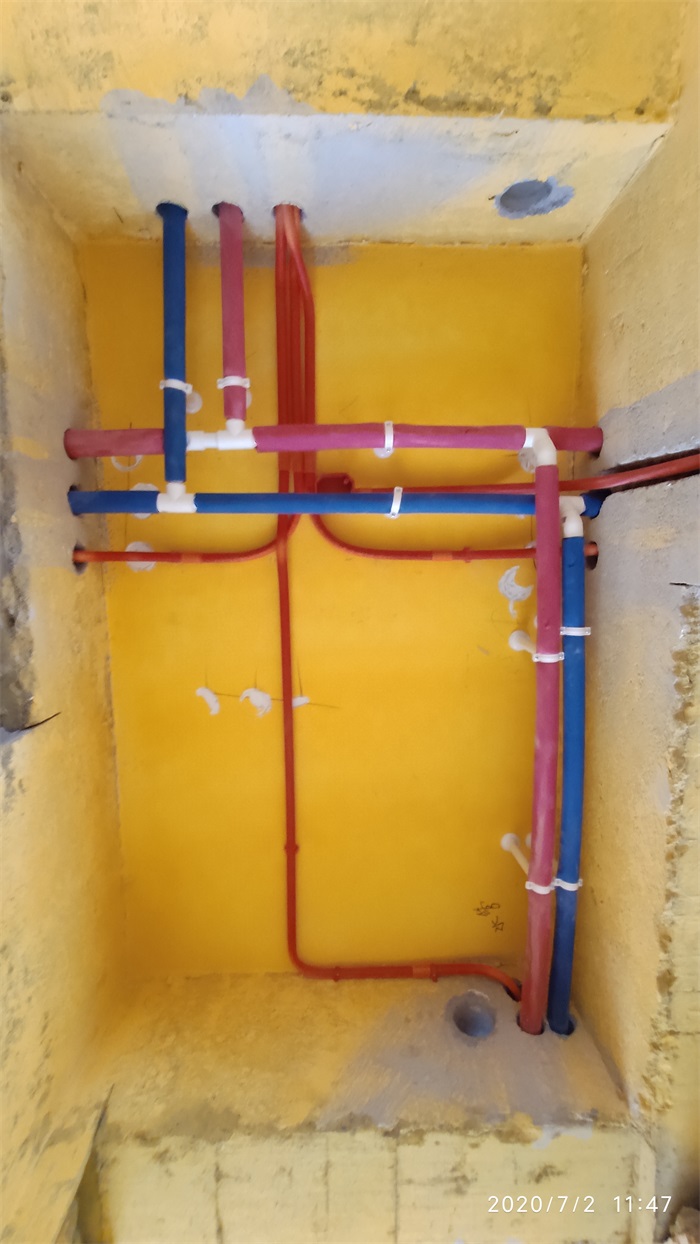

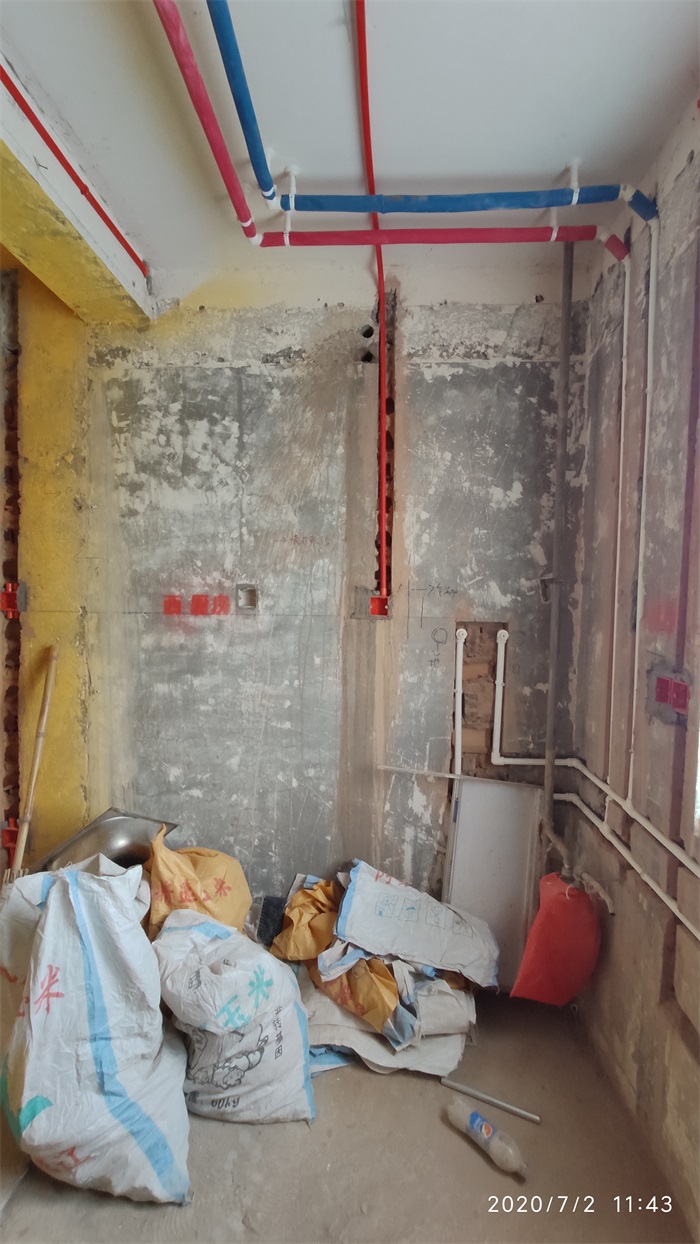

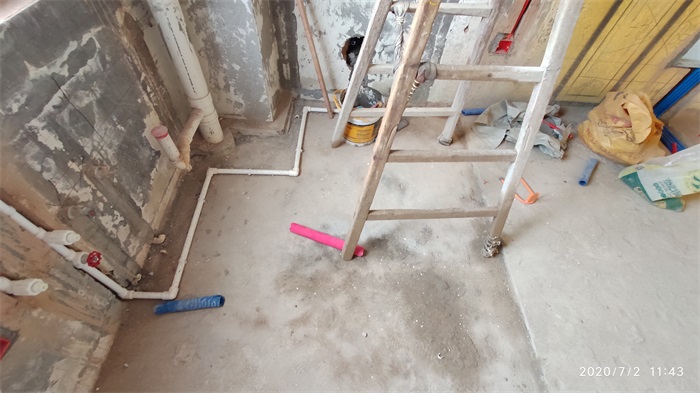

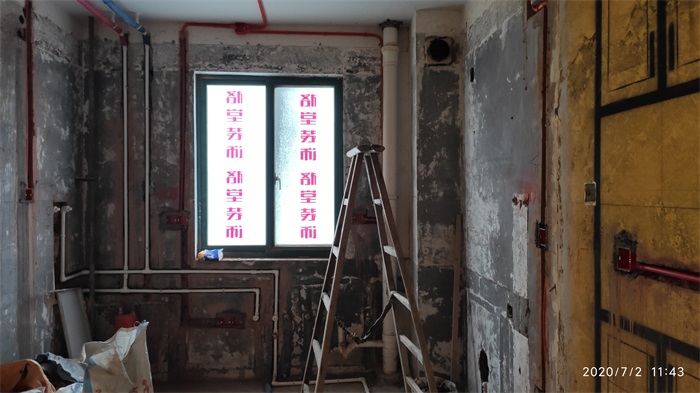

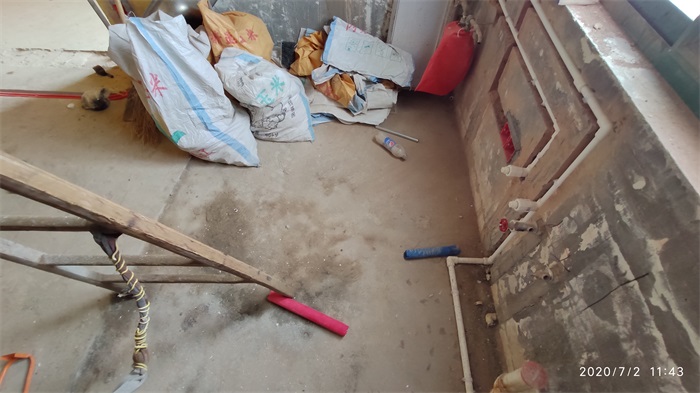

走墙水管采用下垂式安装，贴瓷砖部位不需要包保温棉，水管安排都是左热右冷

发表于 2020-7-10 15:24:42

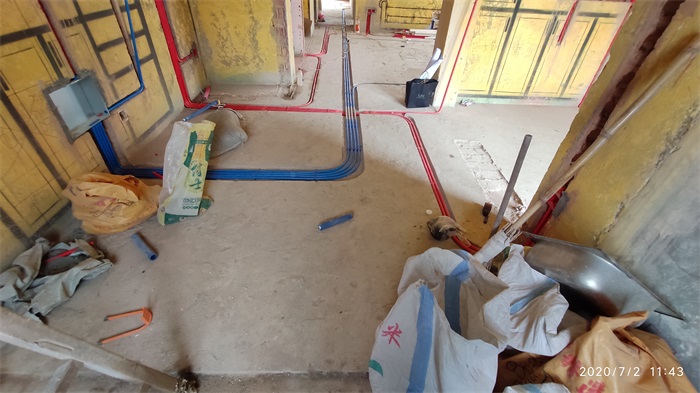

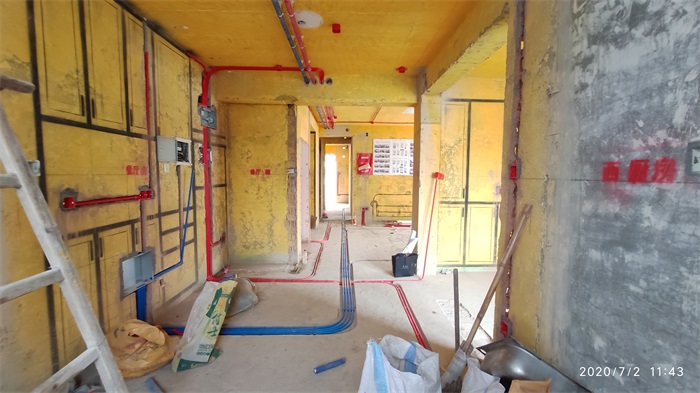

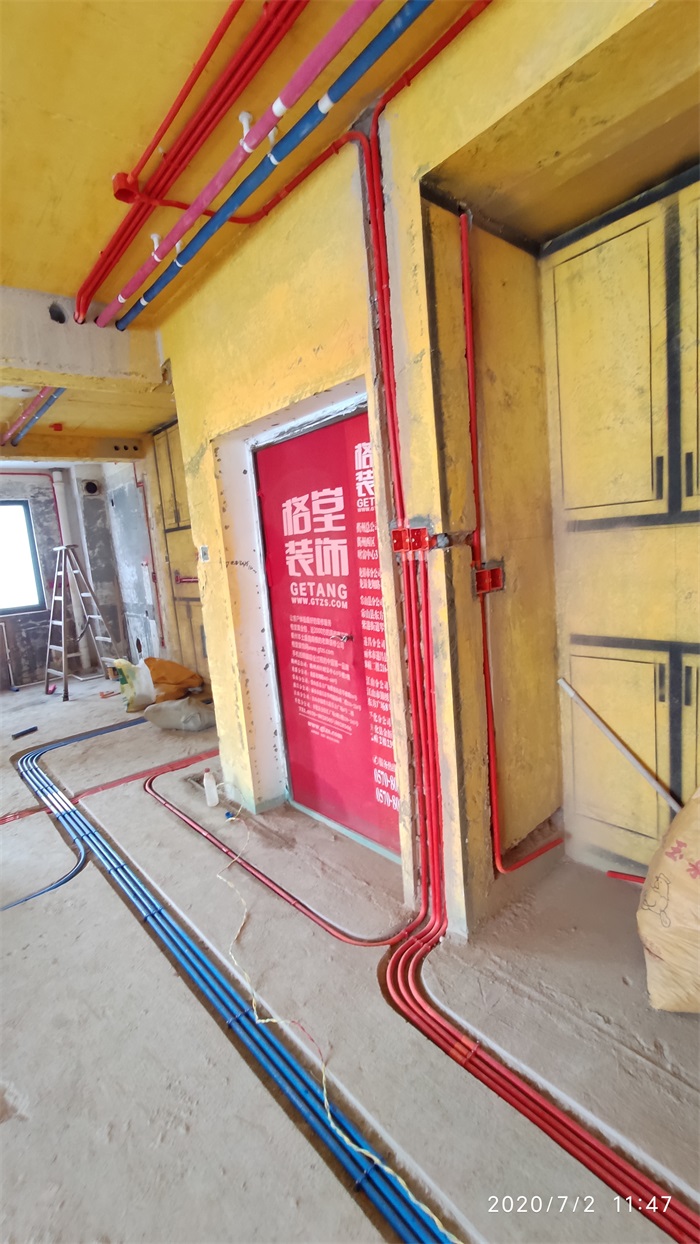

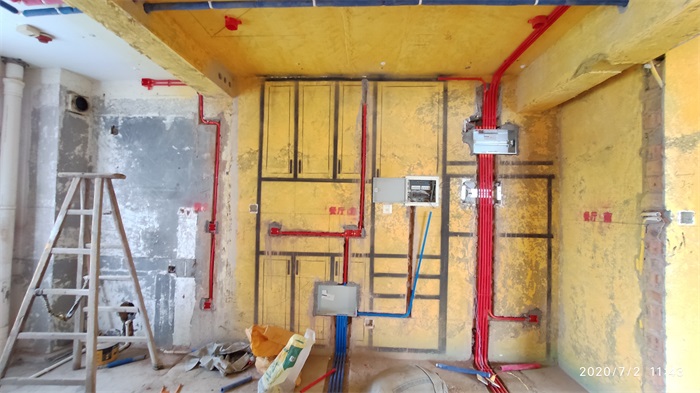

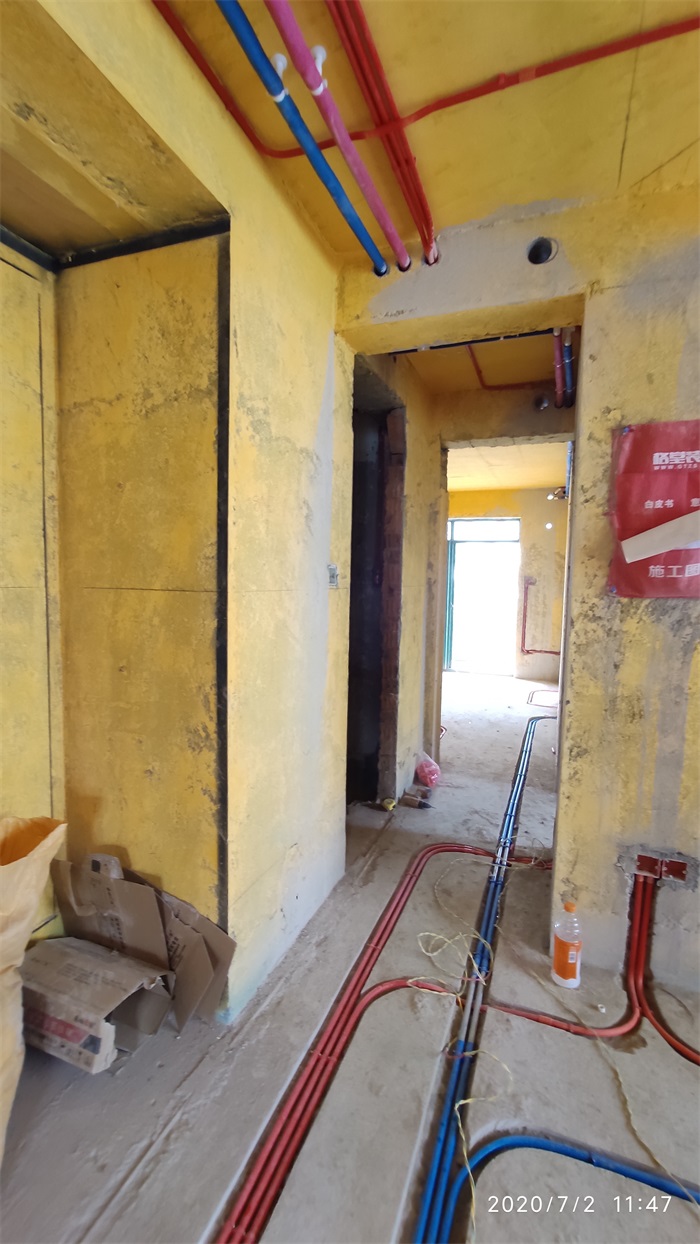

红色线管代表强电，蓝色线管代表弱电

发表于 2020-7-10 15:26:29

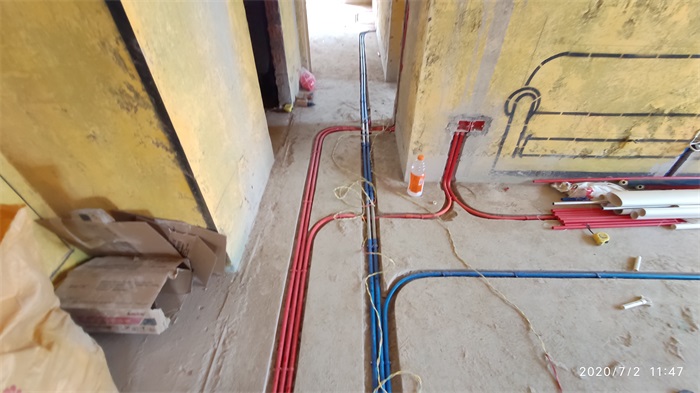

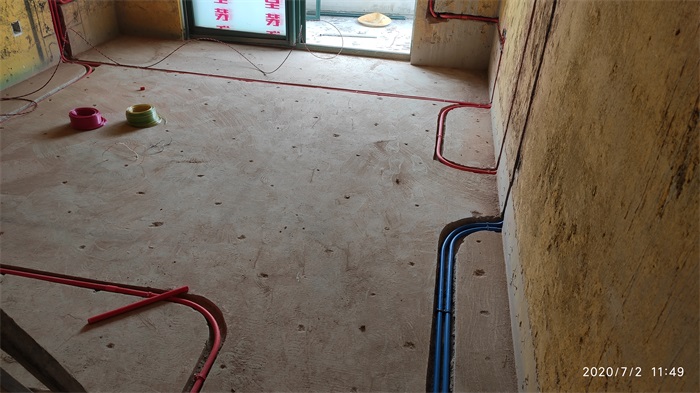

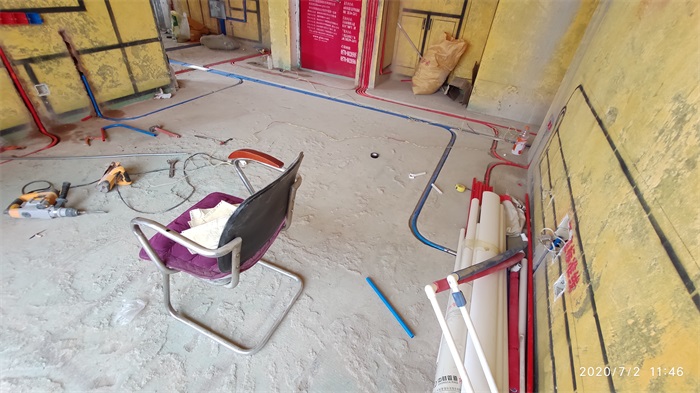

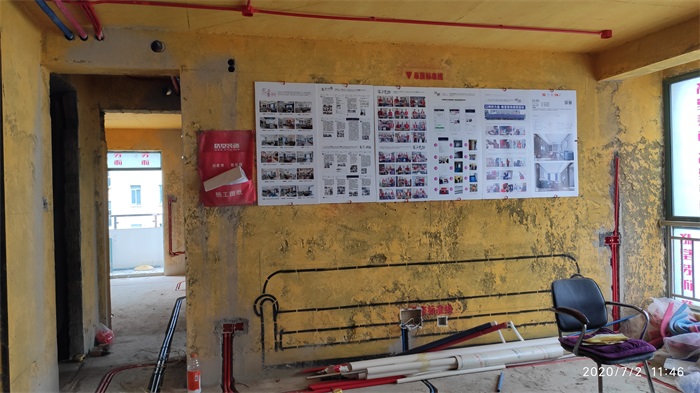

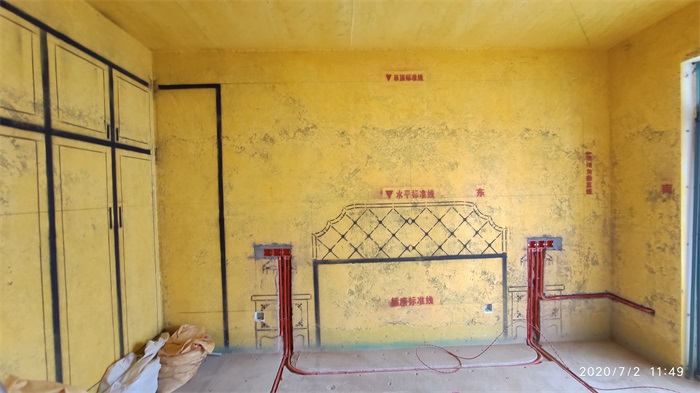

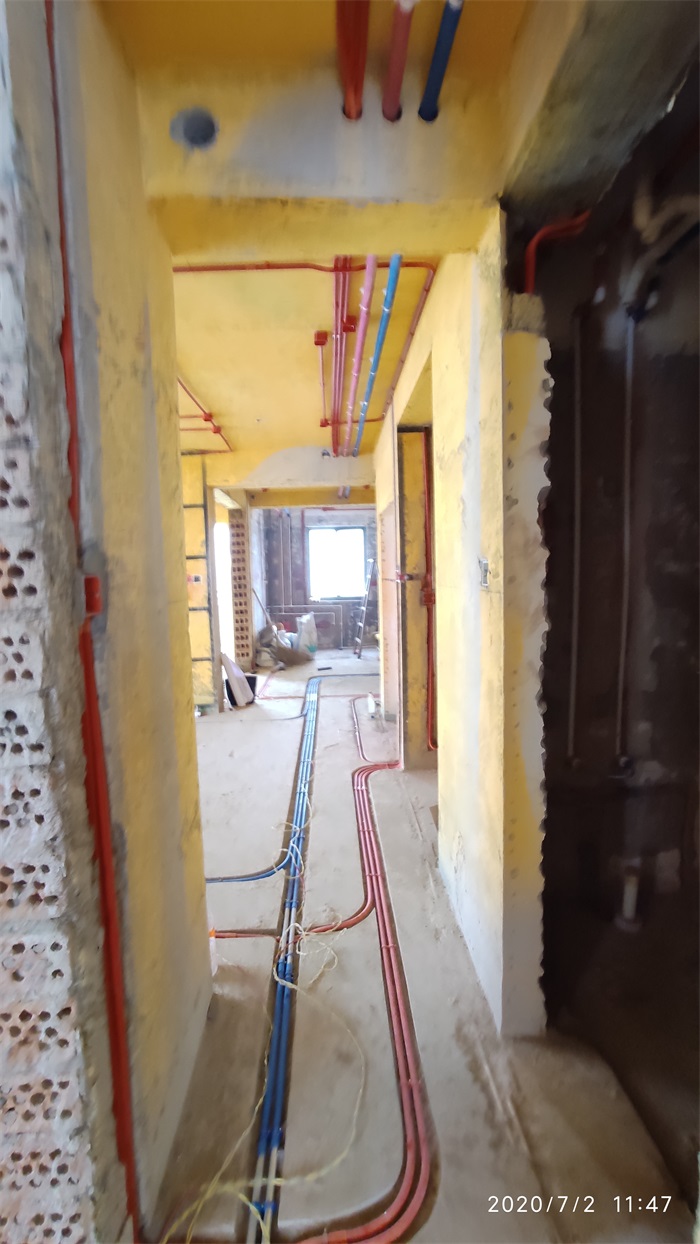

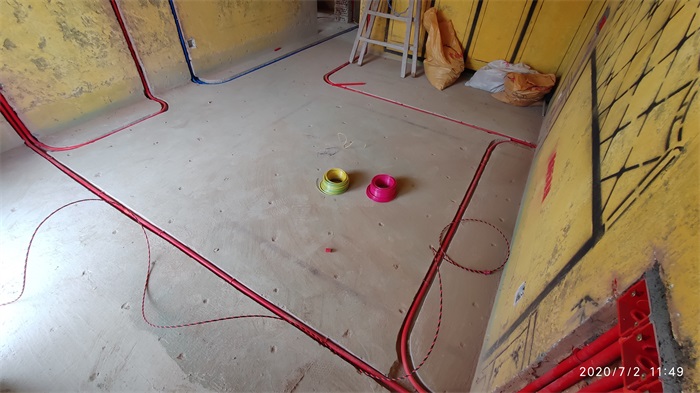

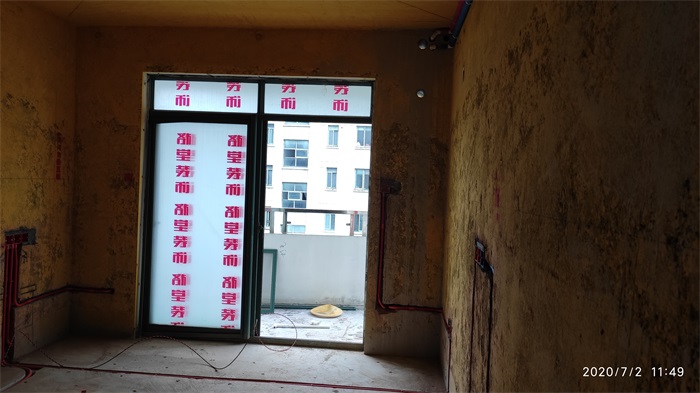

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-7-10 15:27:50

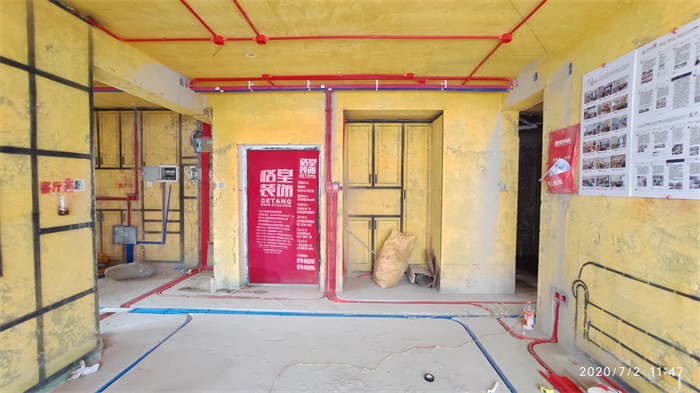

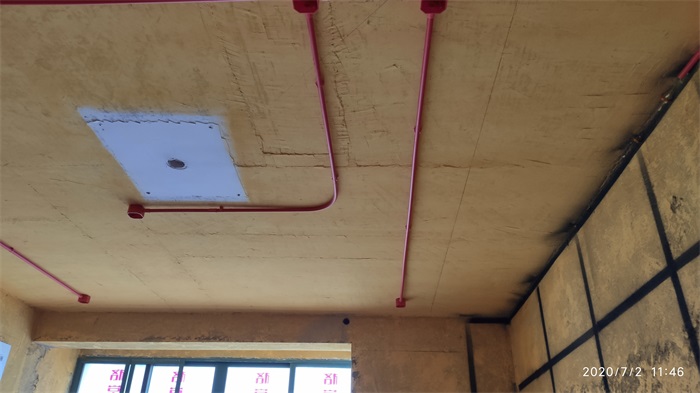

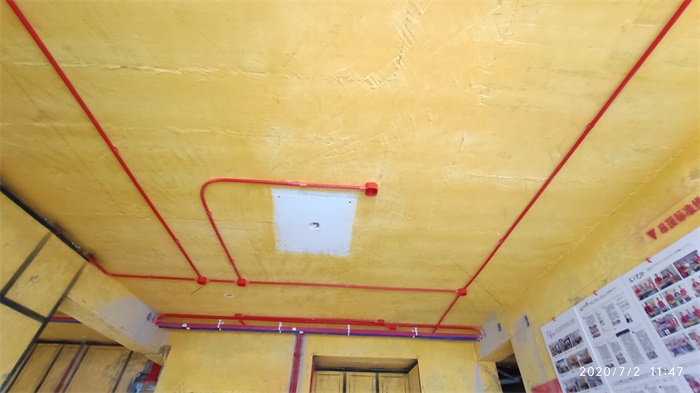

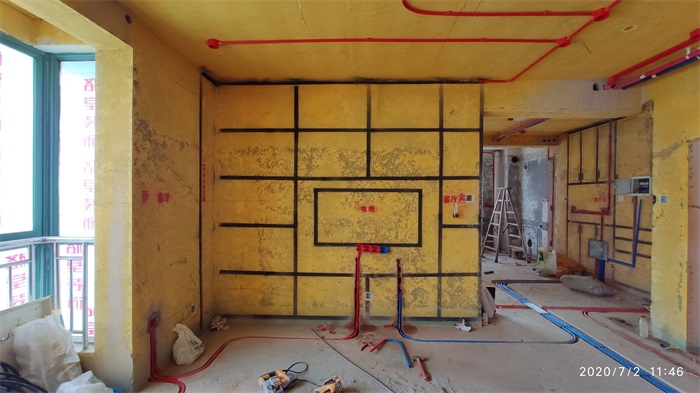

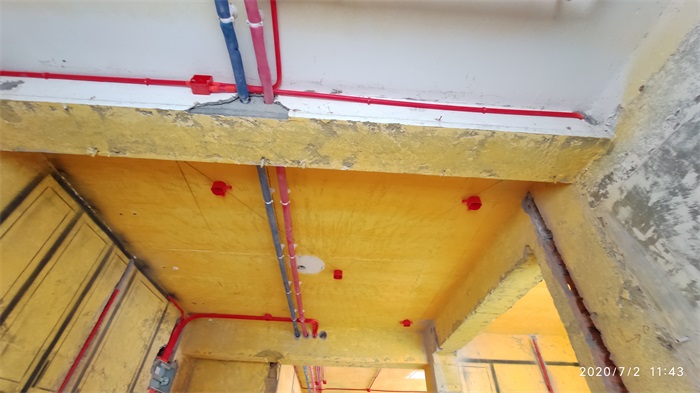

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

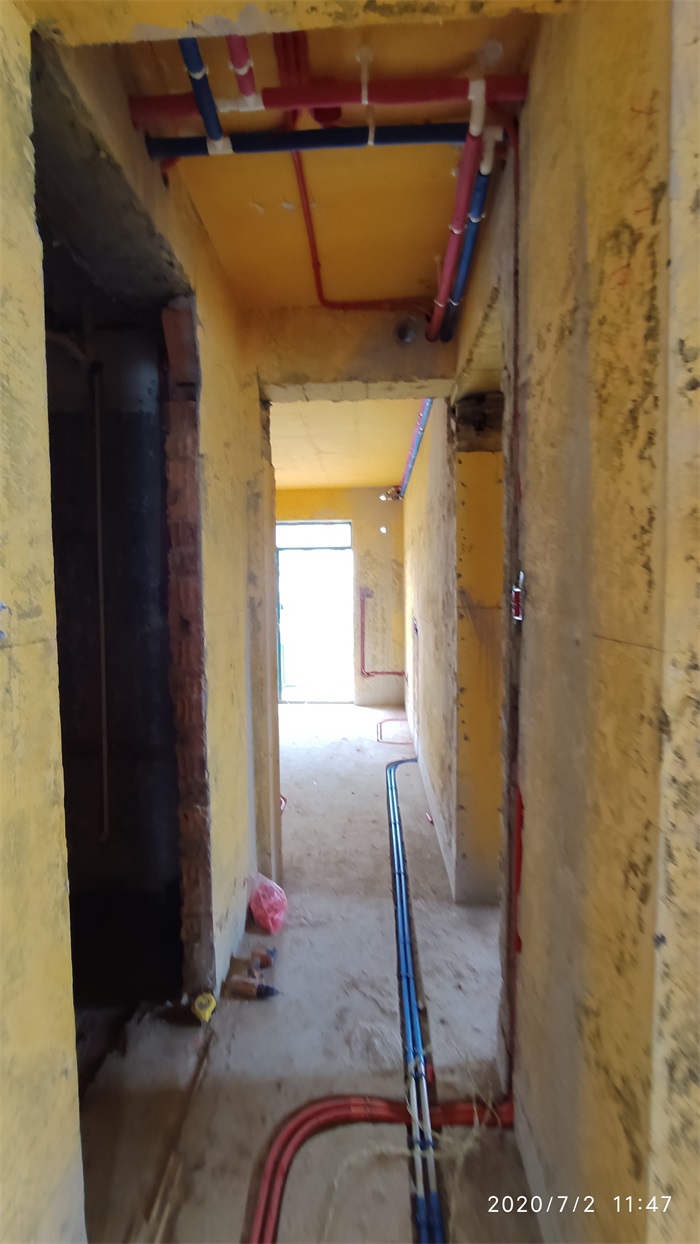

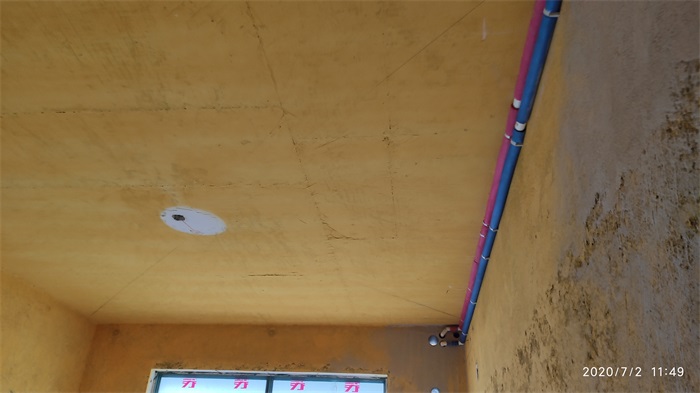

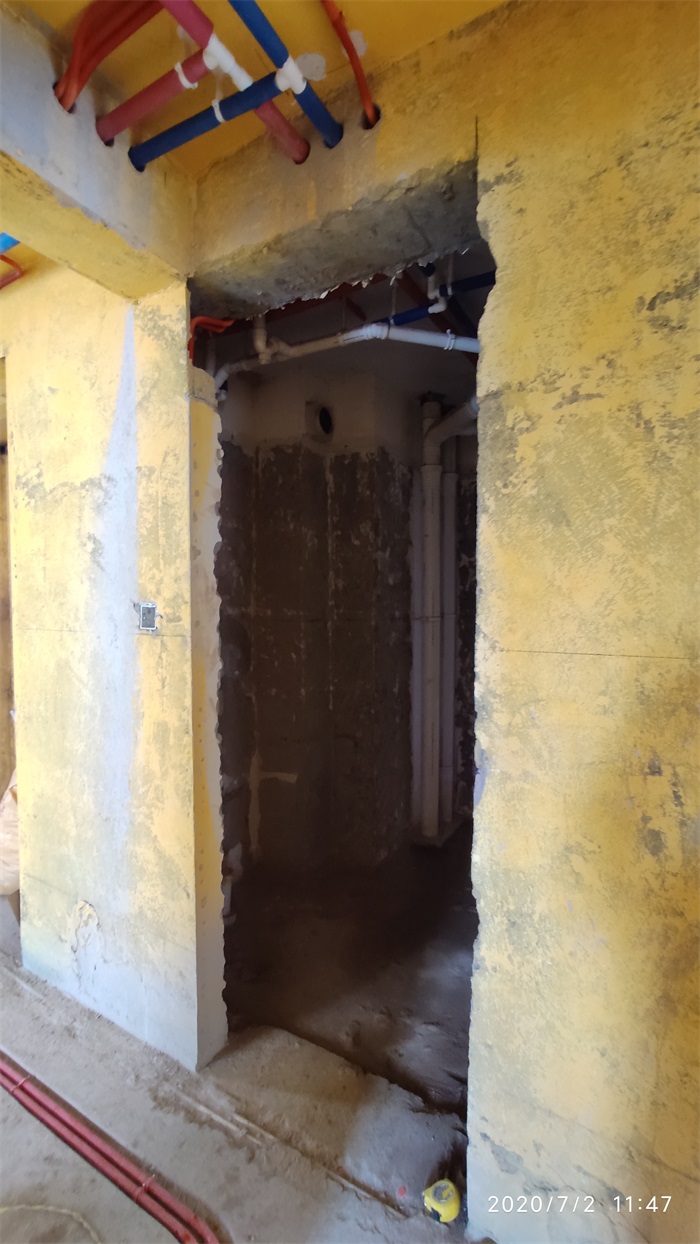

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范

发表于 2020-7-10 15:29:05

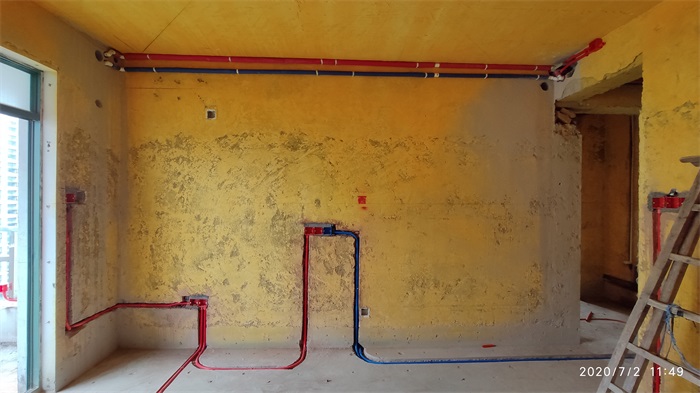

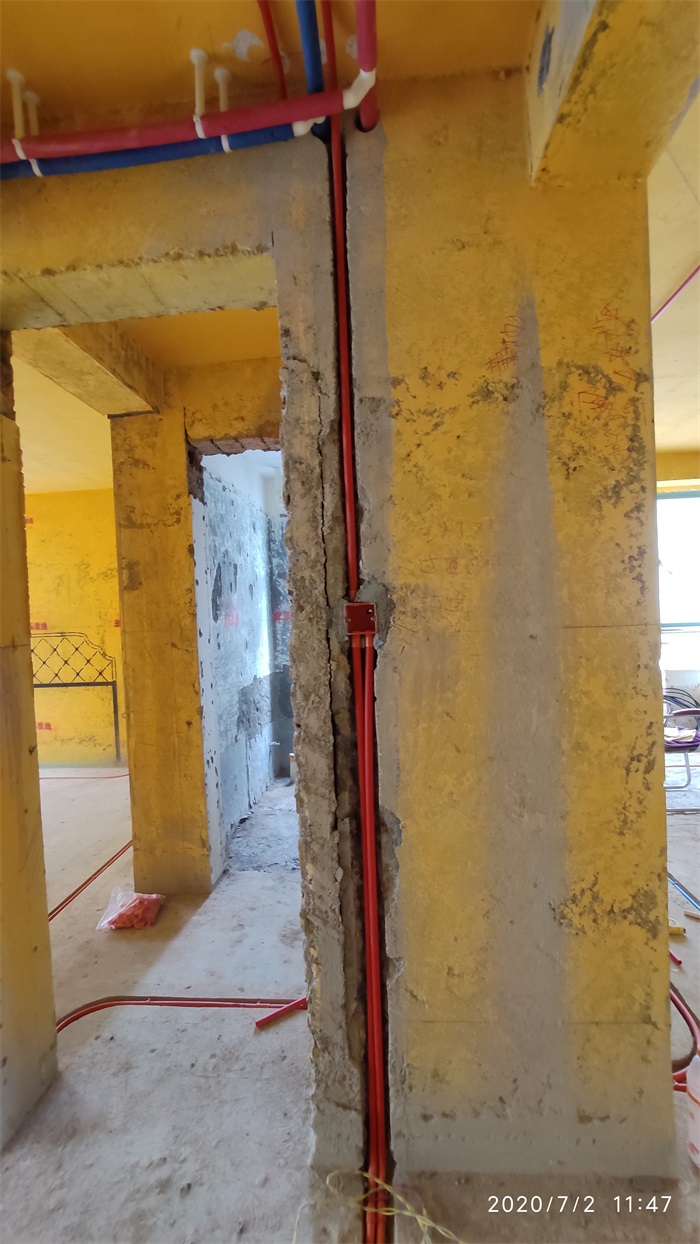

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

发表于 2020-7-10 15:29:51

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2020-7-10 15:30:54

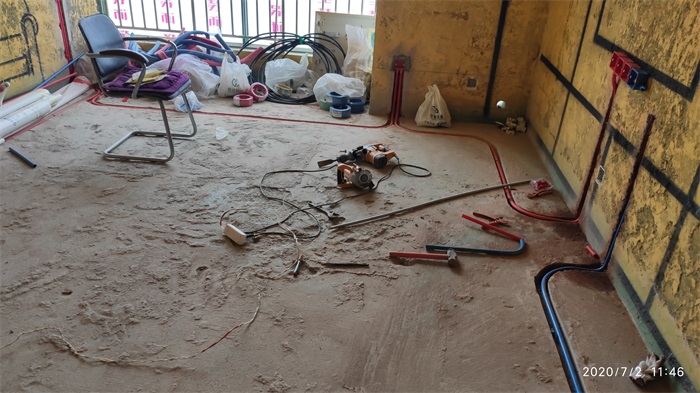

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱，直角弧度要合理不能太小太急
