云栖新语16-1-5#96㎡现代——生活就是恰到好处

发表于 2020-5-27 09:24:27

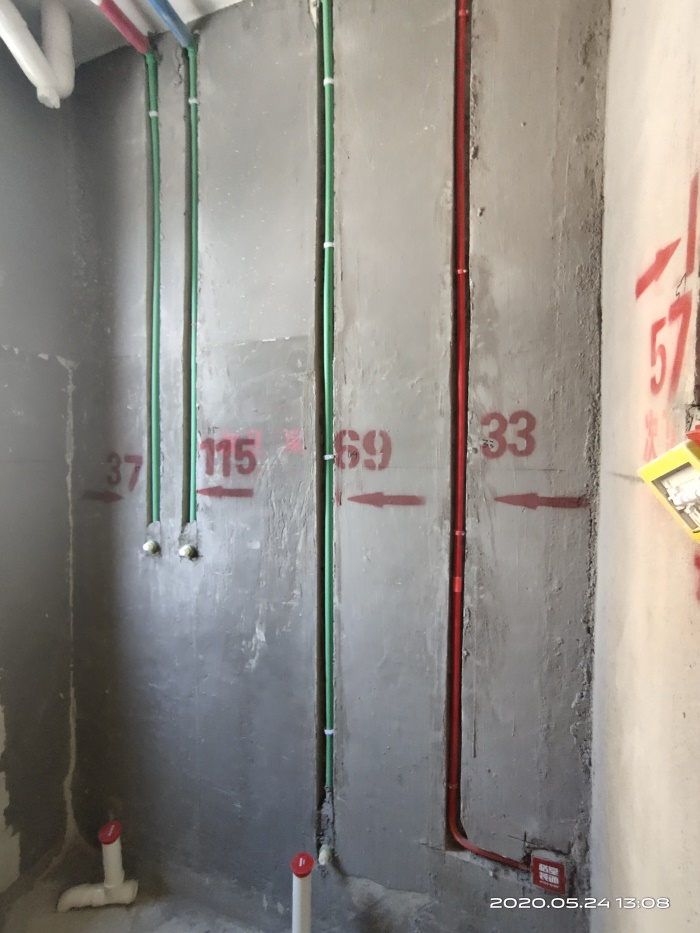

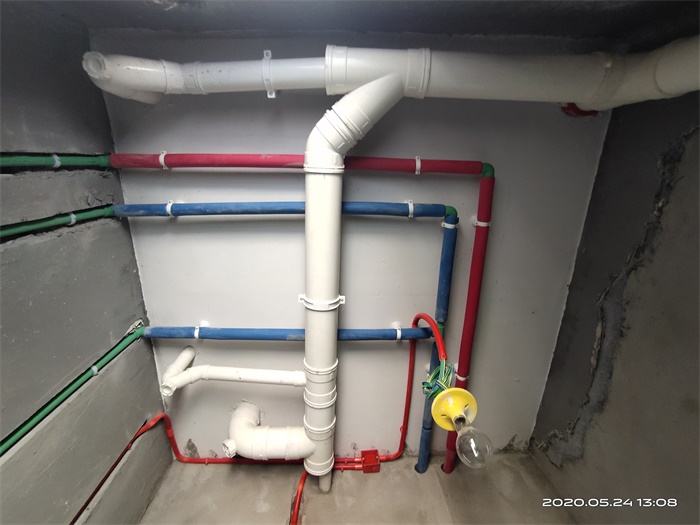

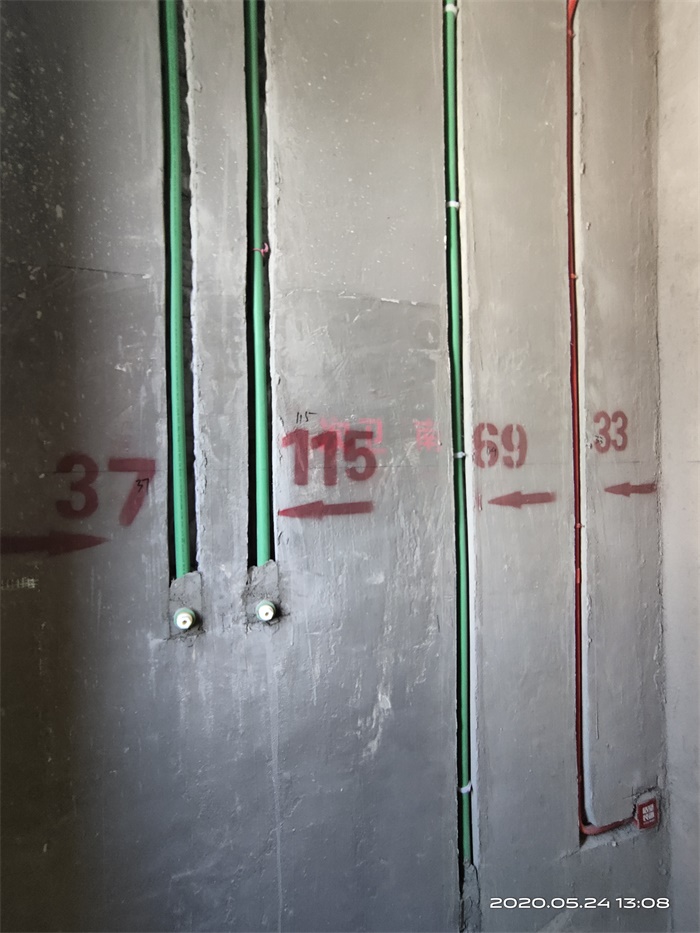

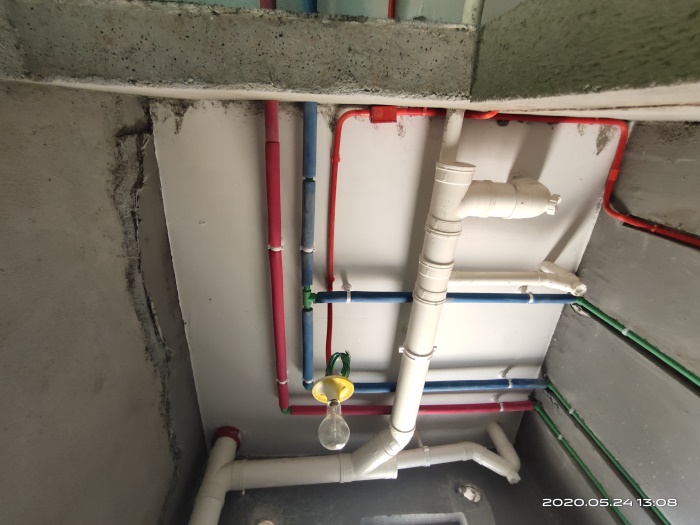

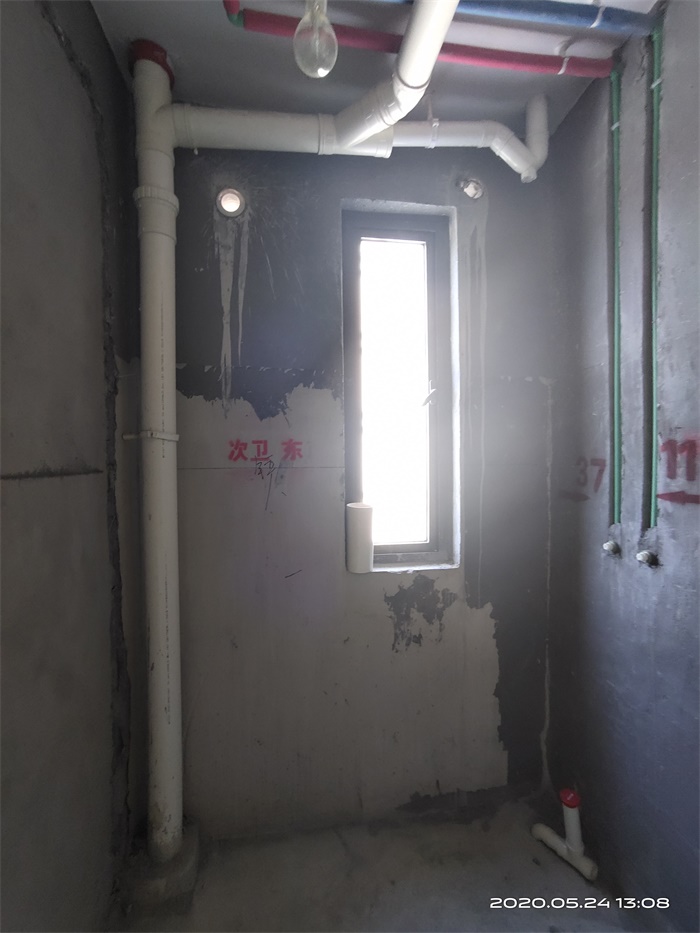

次卫水电布线

发表于 2020-5-27 09:24:52

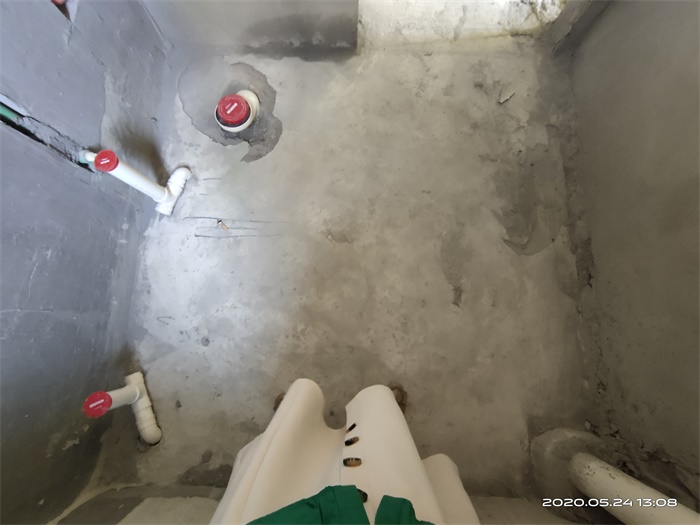

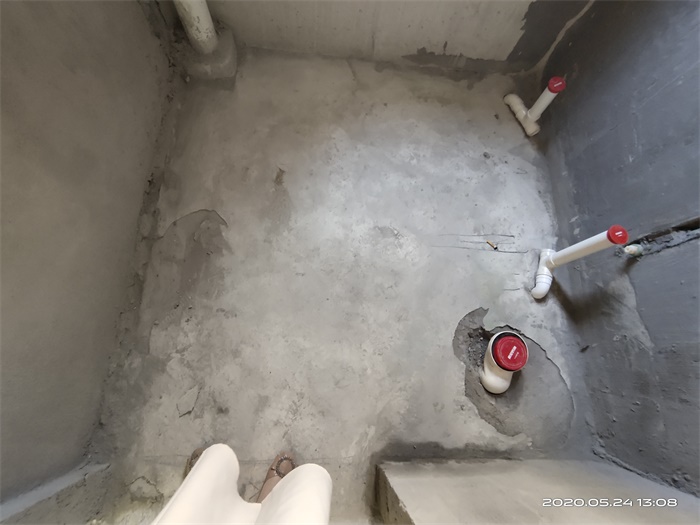

次卫对角

发表于 2020-5-27 09:25:23

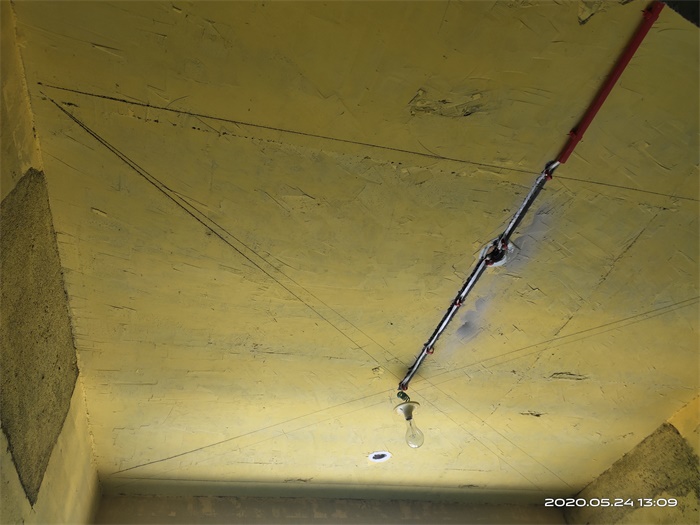

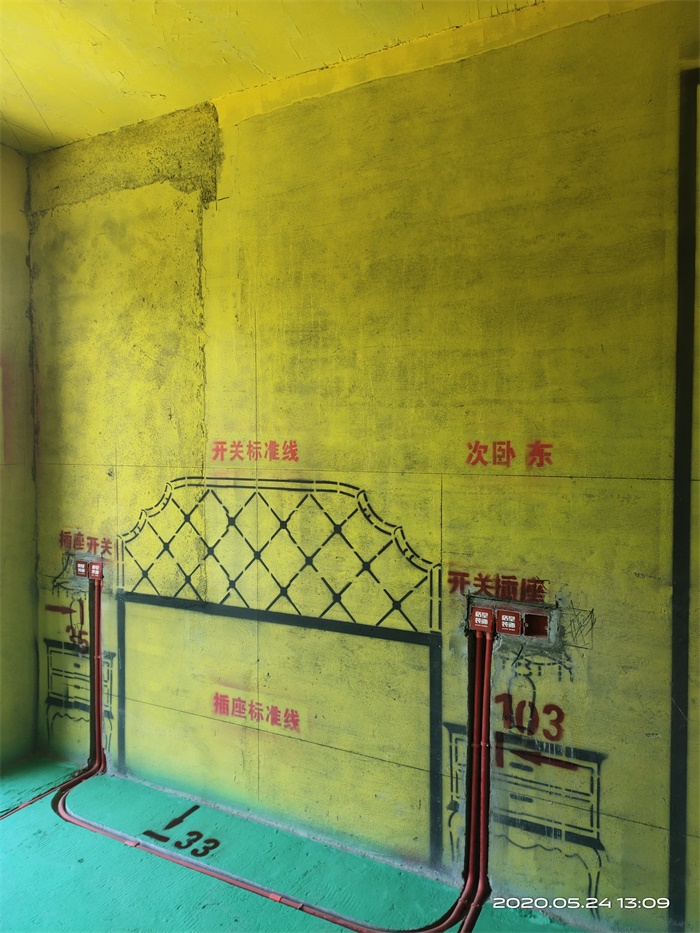

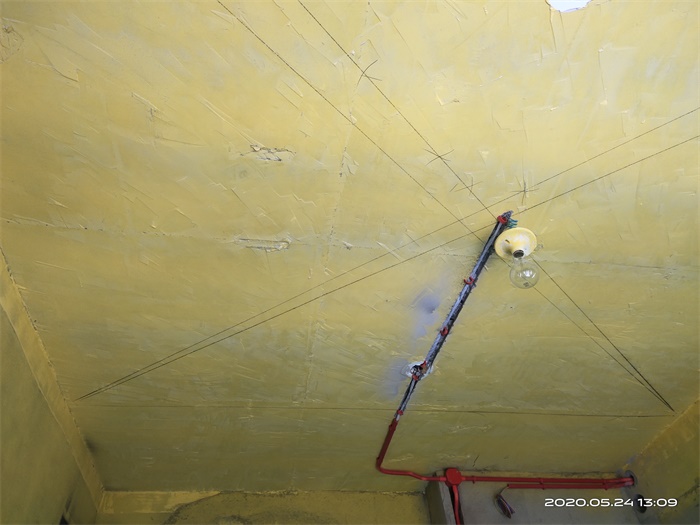

客房水电布线

发表于 2020-5-27 09:25:47

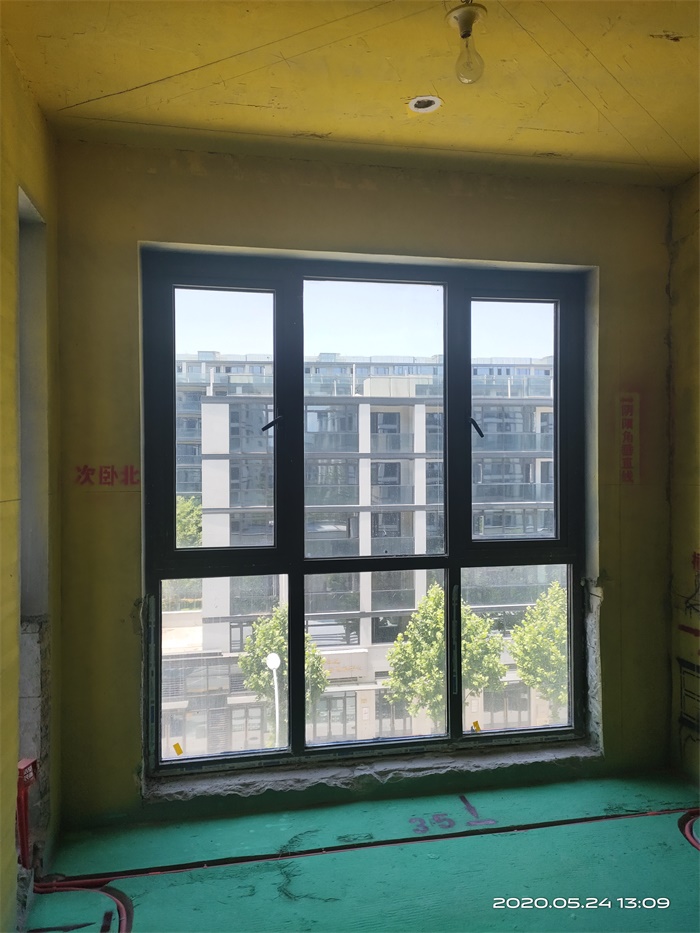

客房对角

发表于 2020-5-27 09:26:57

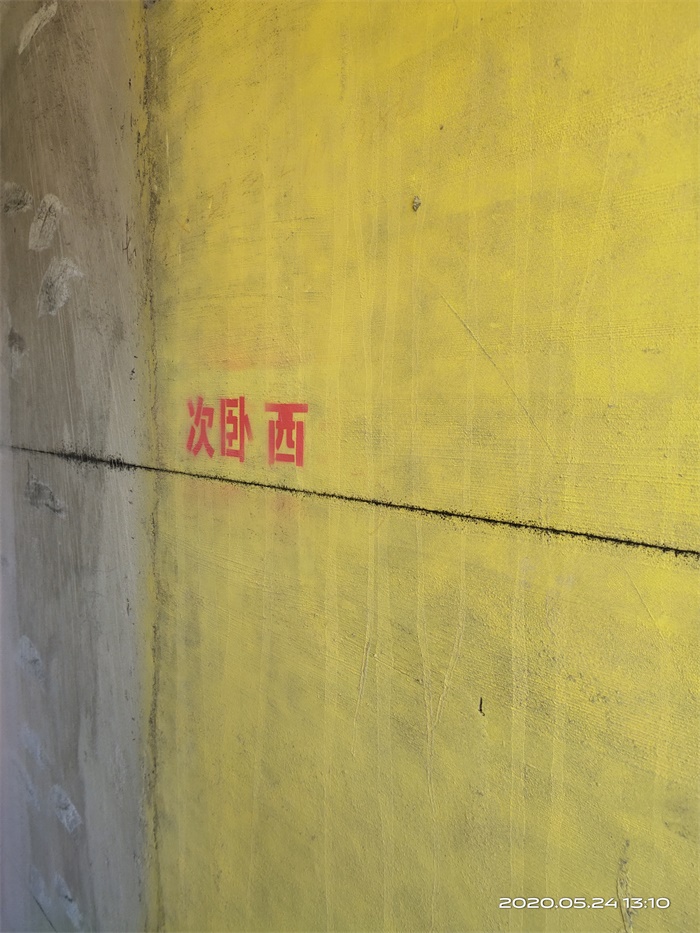

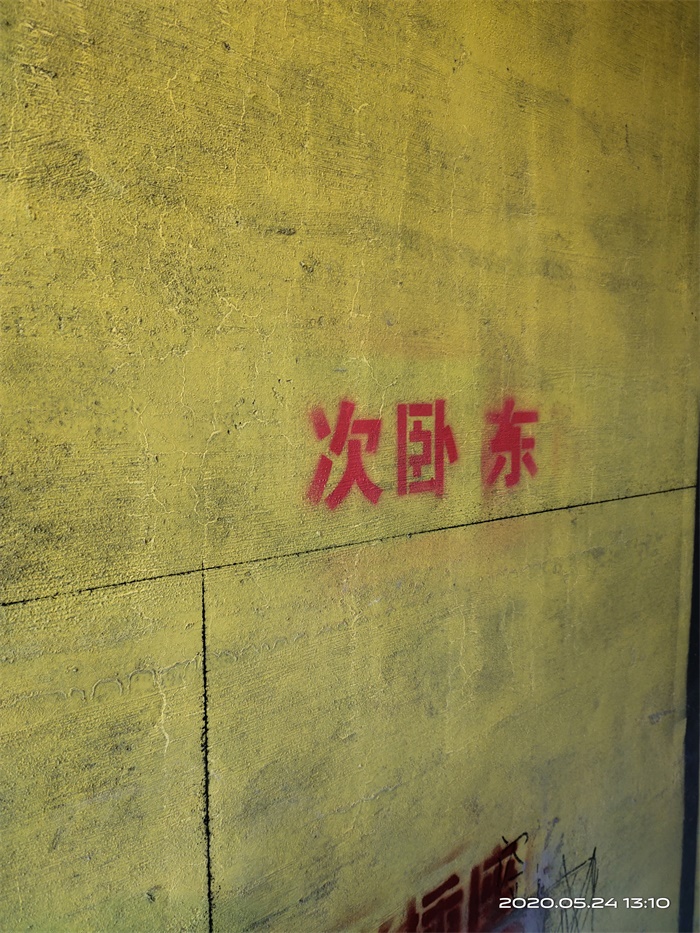

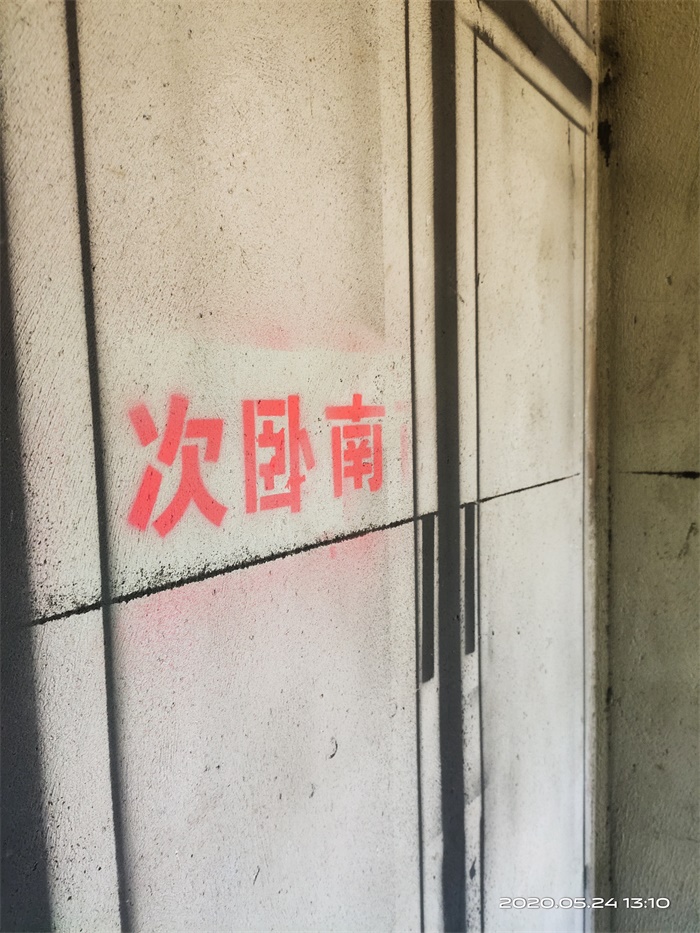

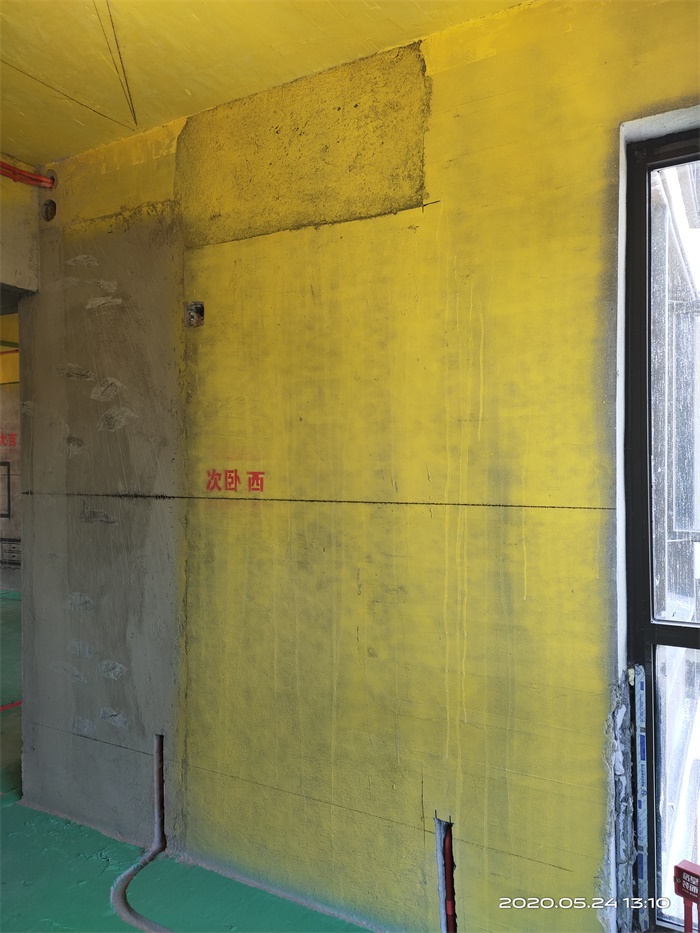

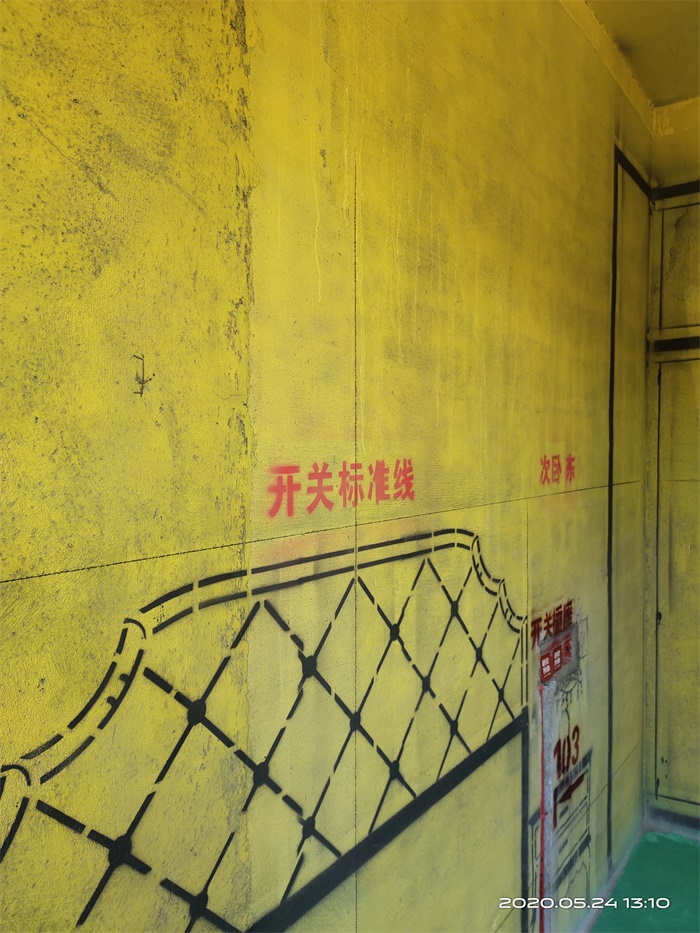

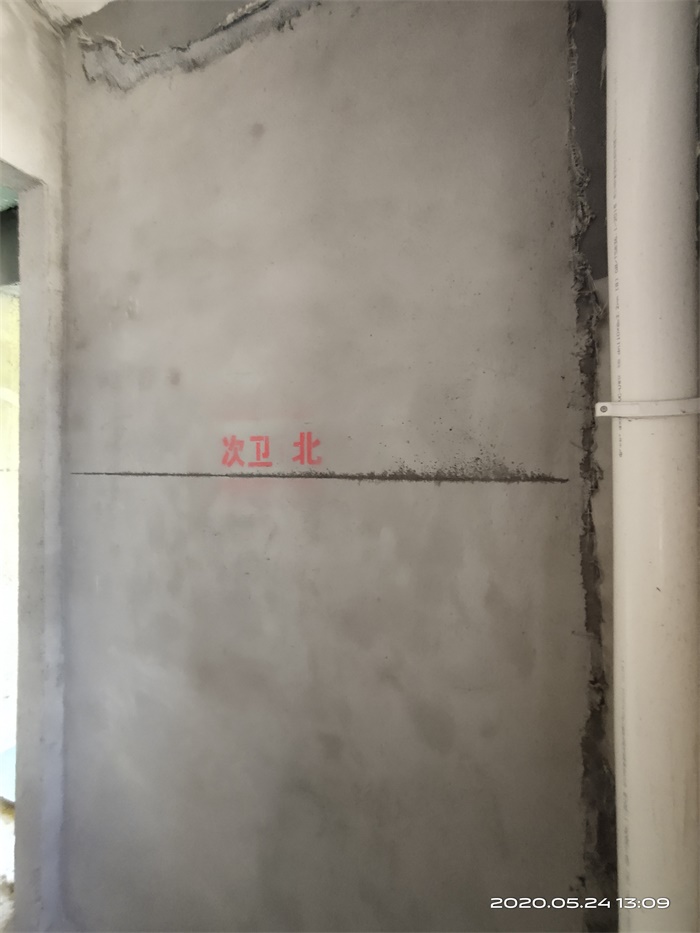

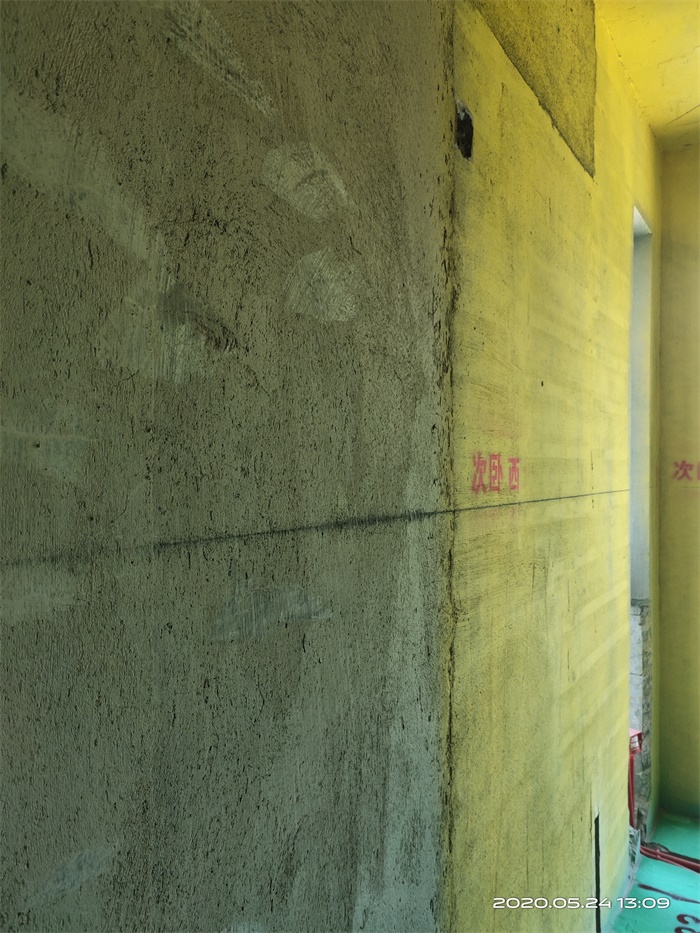

基准线：根据设计师对家装工程的设计方案，用基准线对水电工程及吊顶工程完成为止进行控制，以便更好的达到设计要求和效果。

发表于 2020-5-27 09:27:45

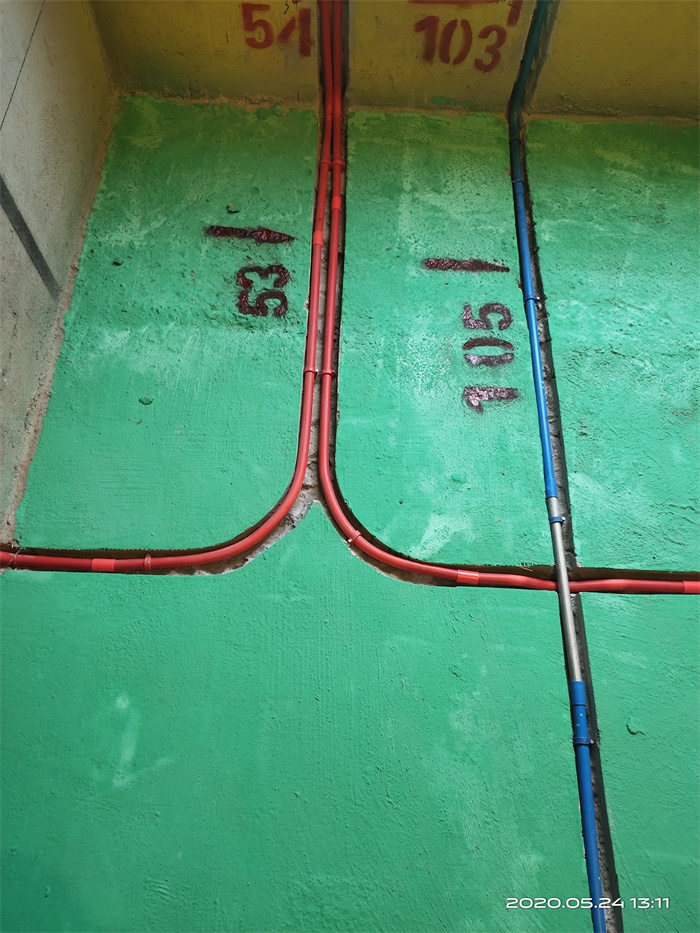

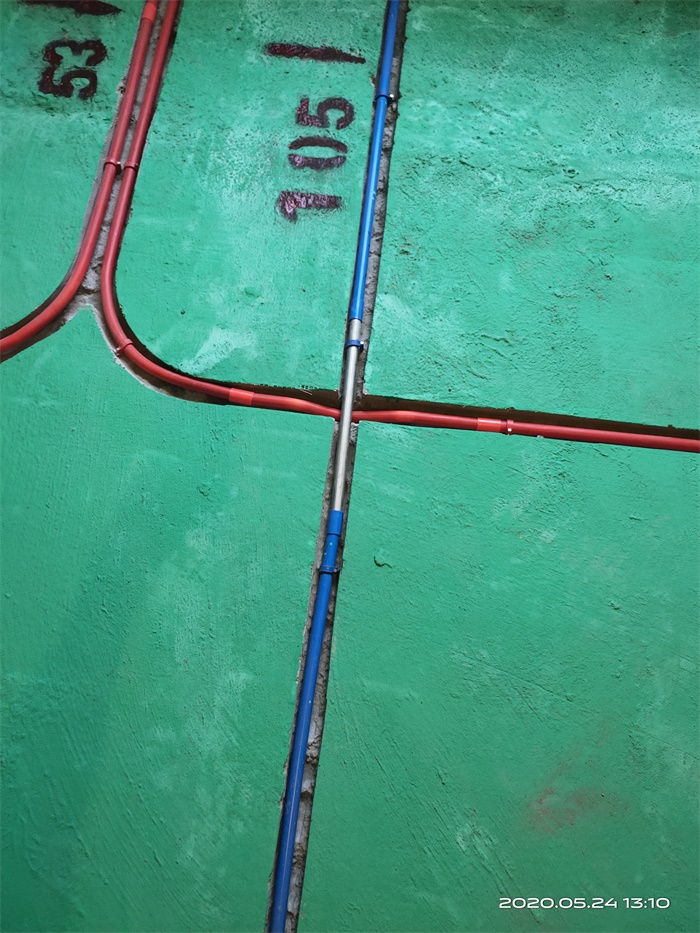

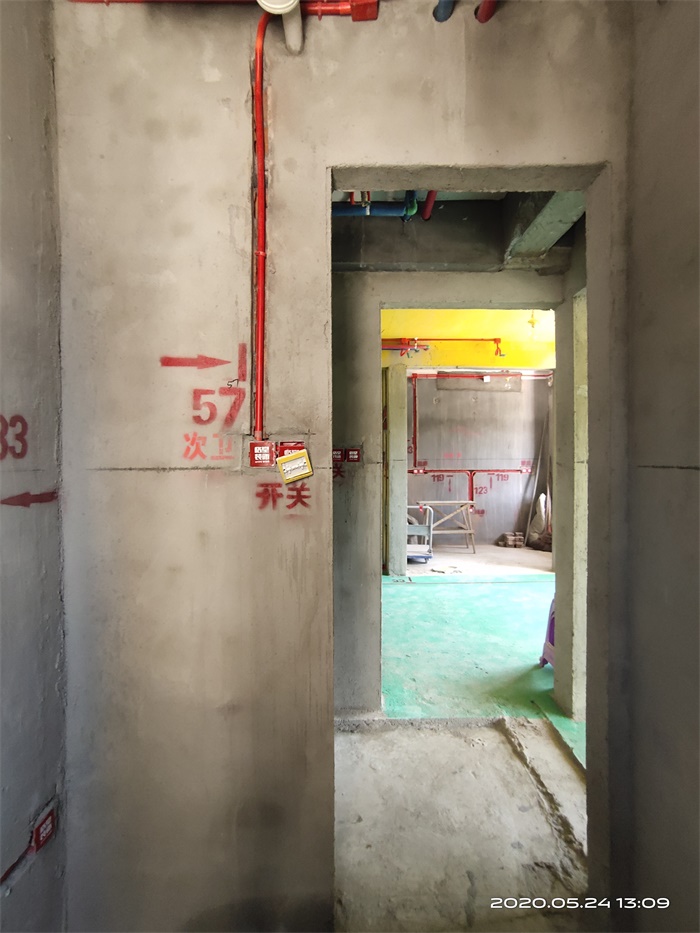

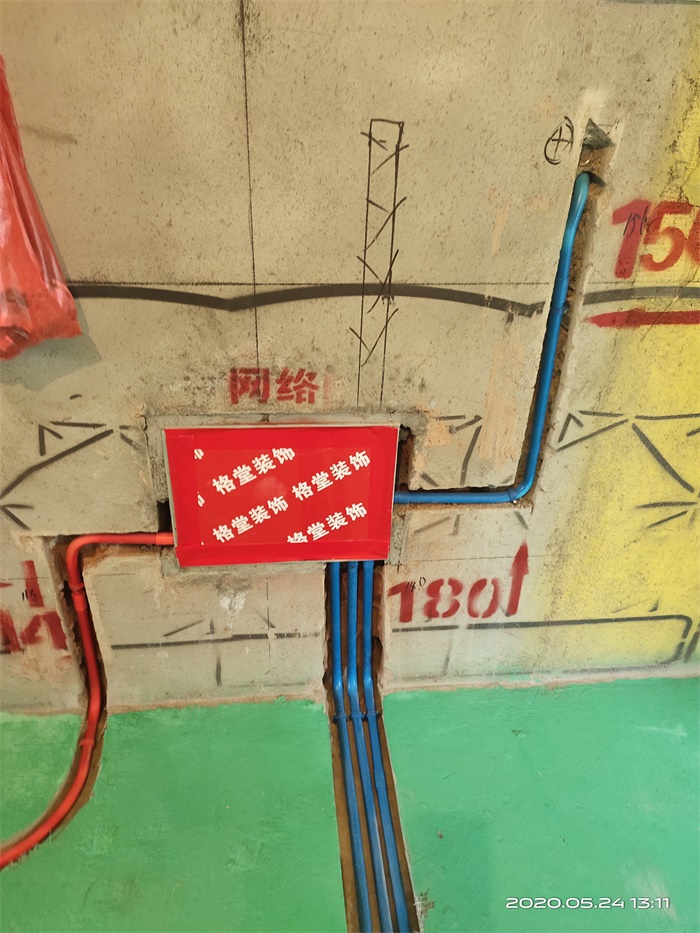

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

发表于 2020-5-27 09:28:51

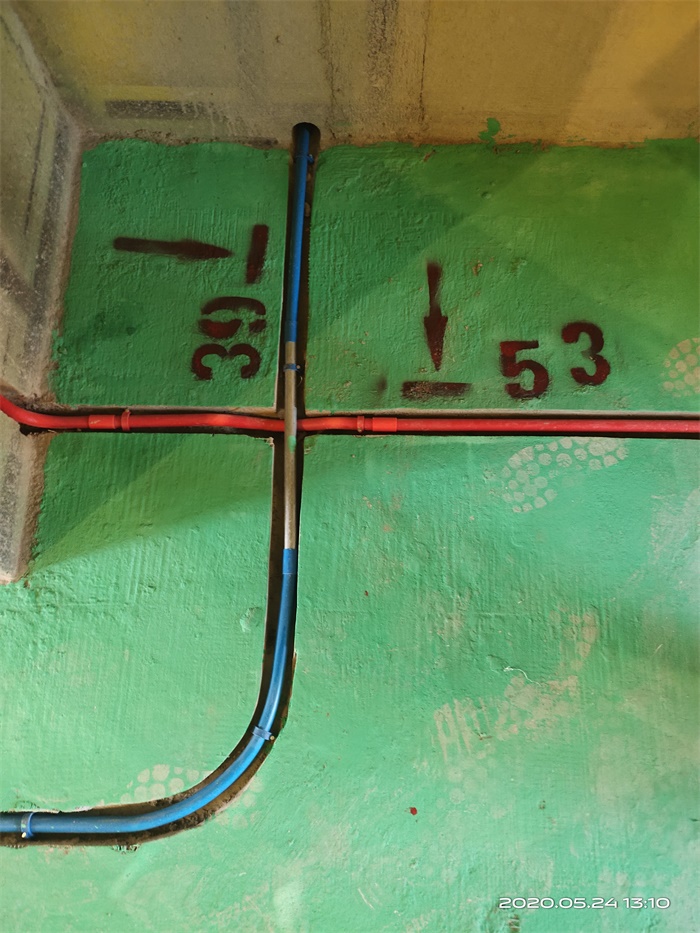

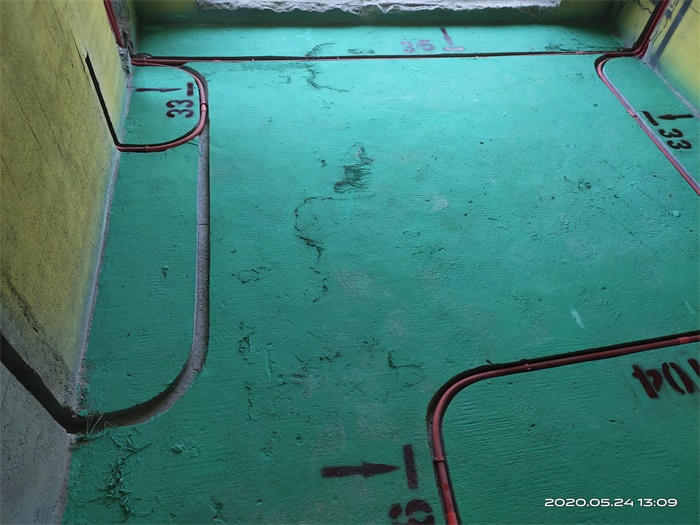

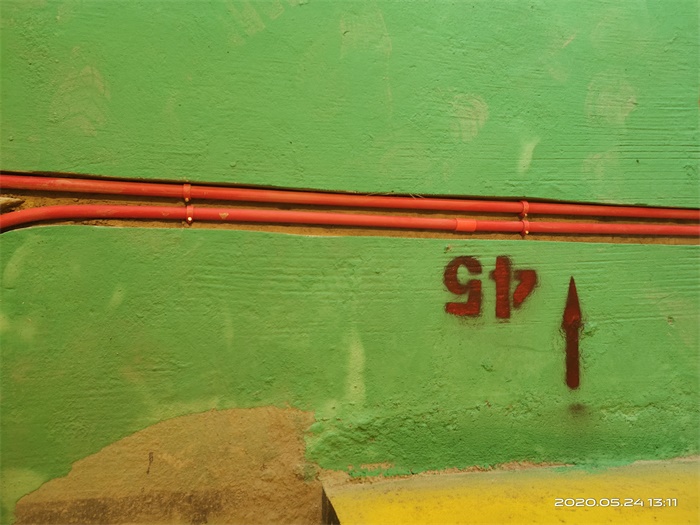

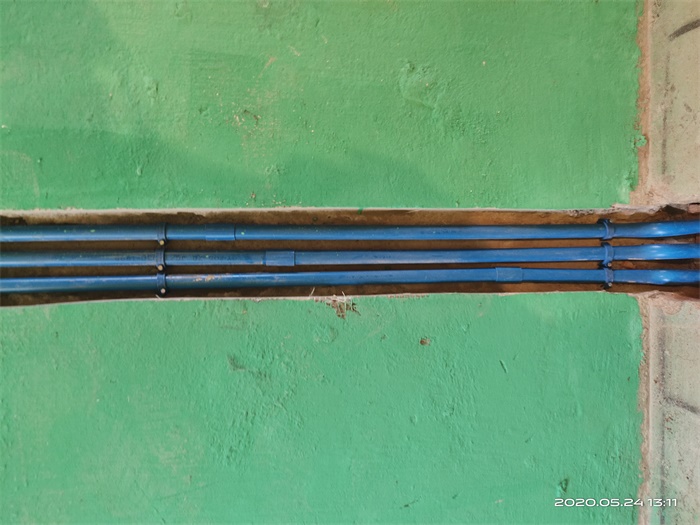

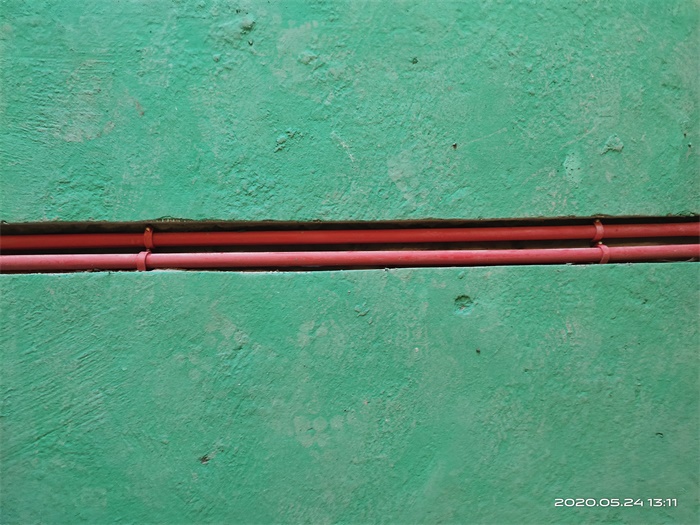

地面线管并排2根以上管卡错位顺钉，间隙均匀

发表于 2020-5-27 09:29:39

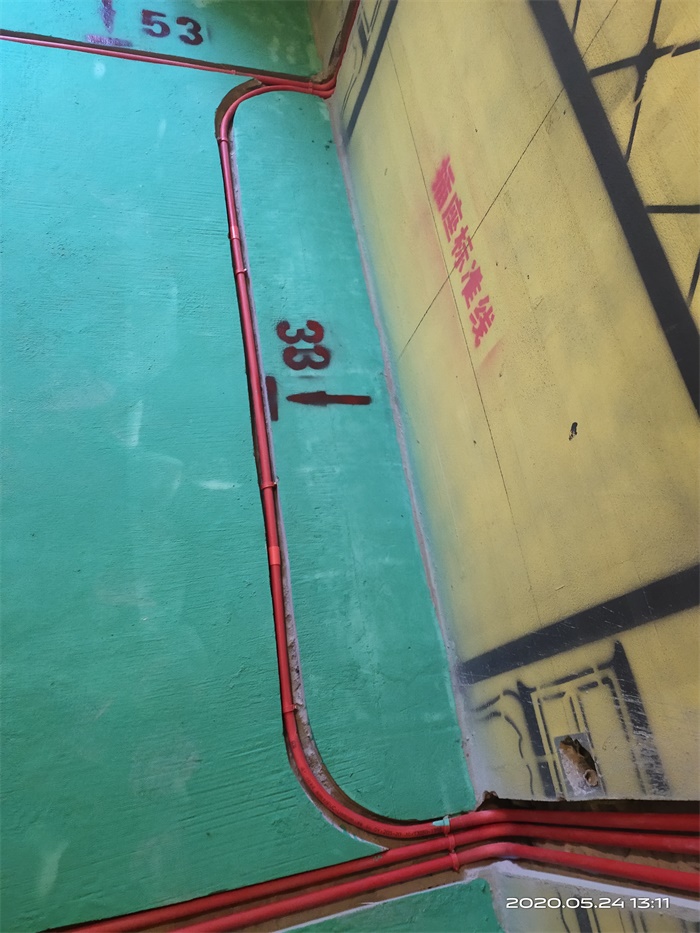

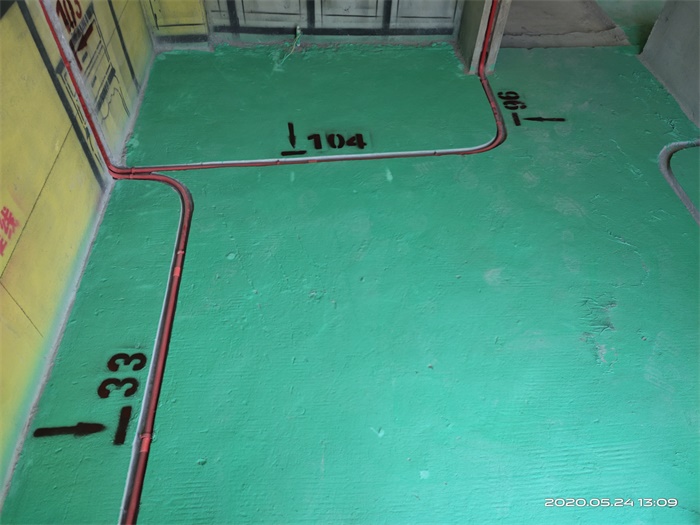

墙角禁止走管，距墙30公分以上。

发表于 2020-5-27 09:30:31

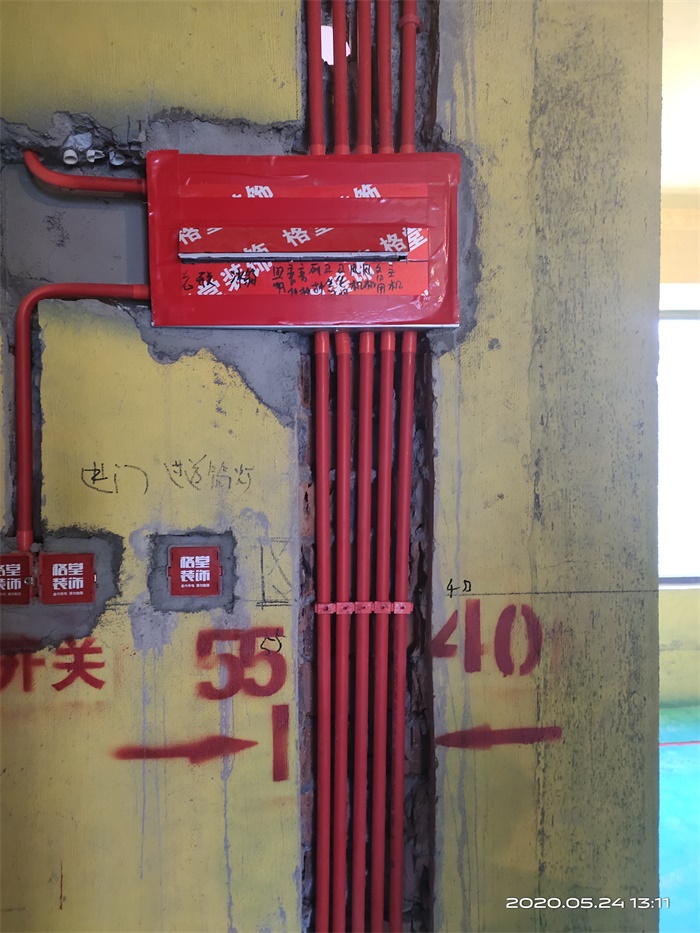

电路工程完工前应检查配电箱内电负荷是否合理布置，标明各空气开关所属功能，配电箱都用格堂专用KT板保护到位，防止砂石掉落，非常注意用电安全。

发表于 2020-5-27 09:31:17

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。
