翡翠湾5-160#244 ㎡现代极简—-灰度"漫"时光

发表于 2020-10-30 11:00:23

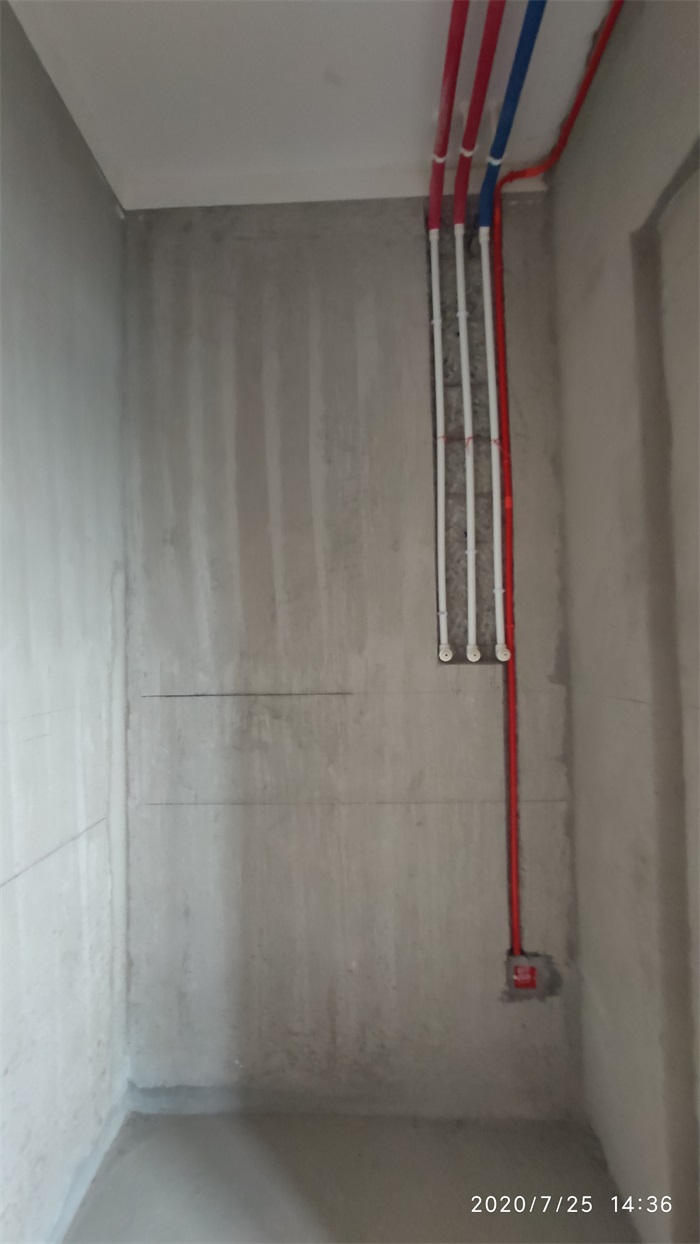

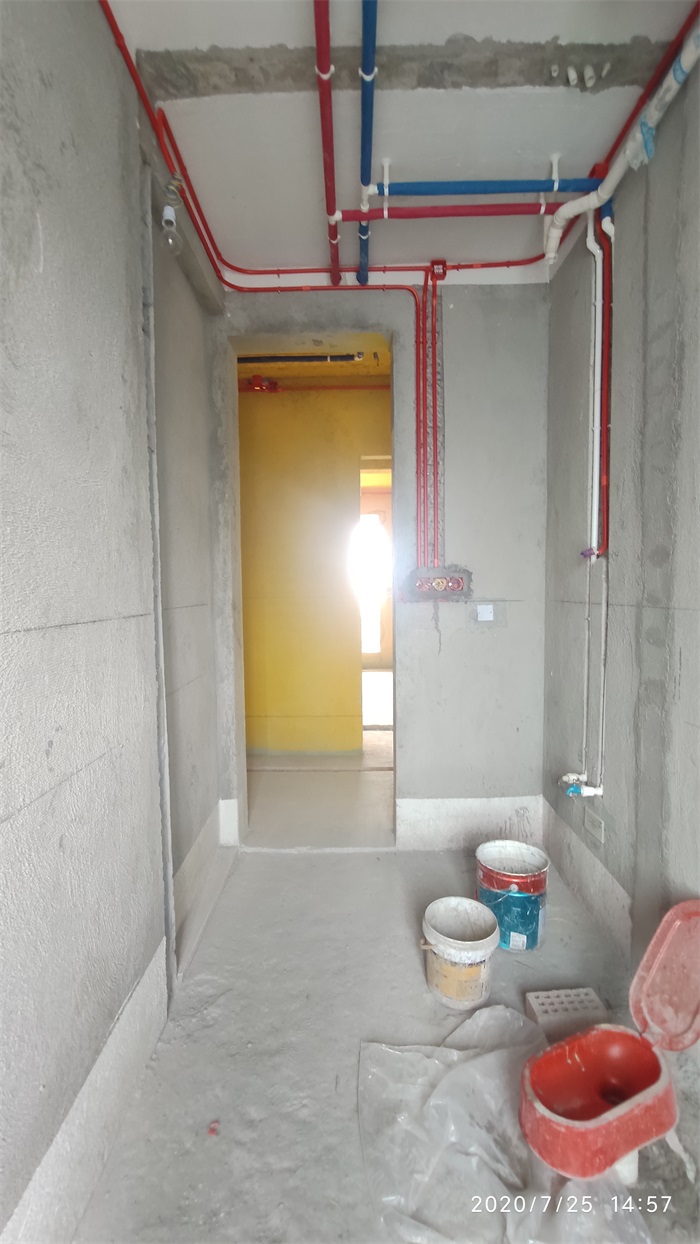

水管安排都是左热右冷

发表于 2020-10-30 11:01:20

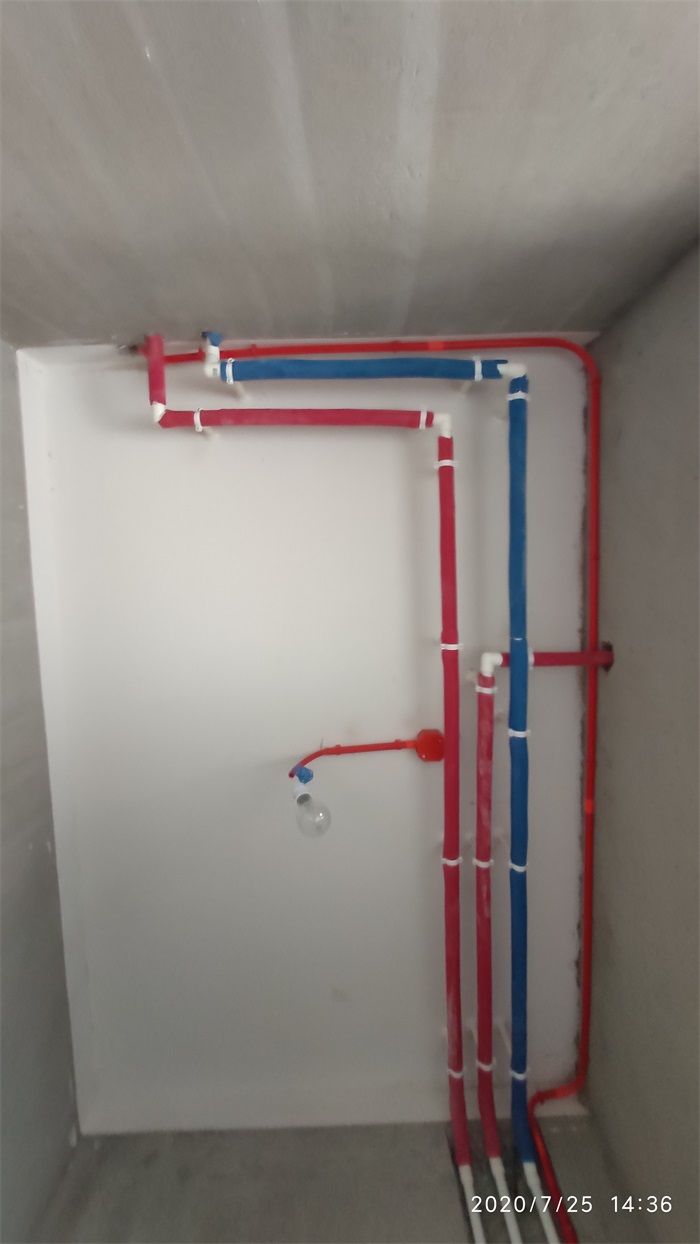

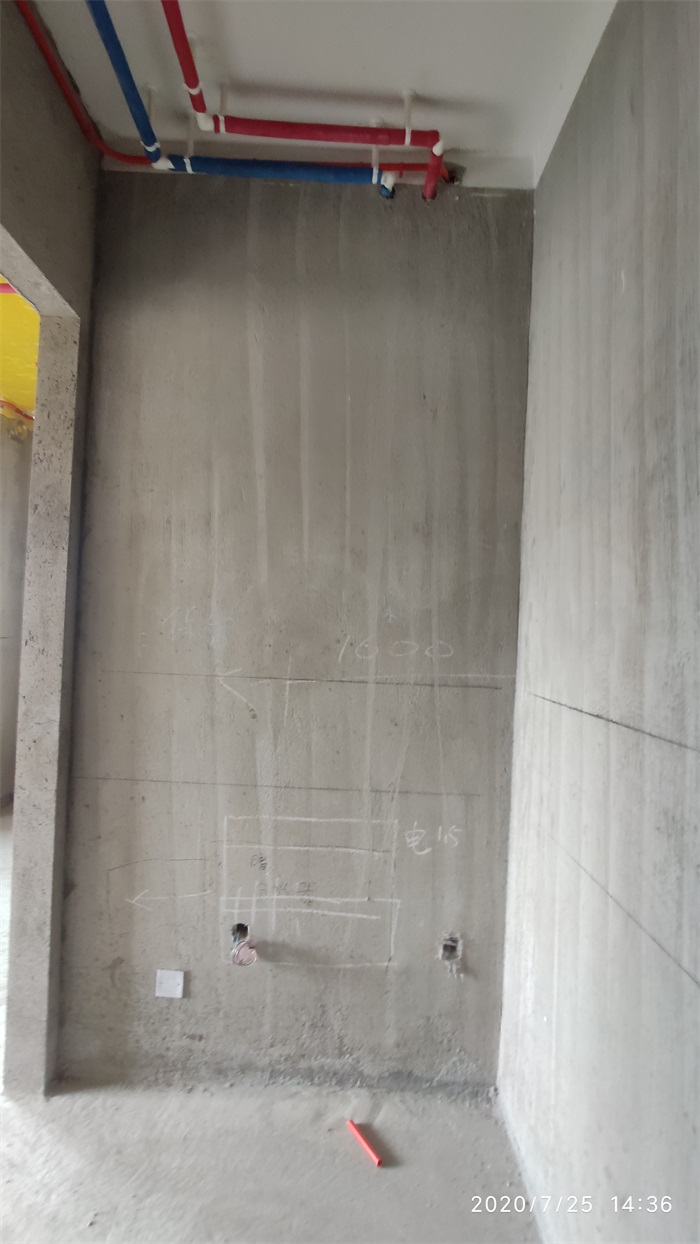

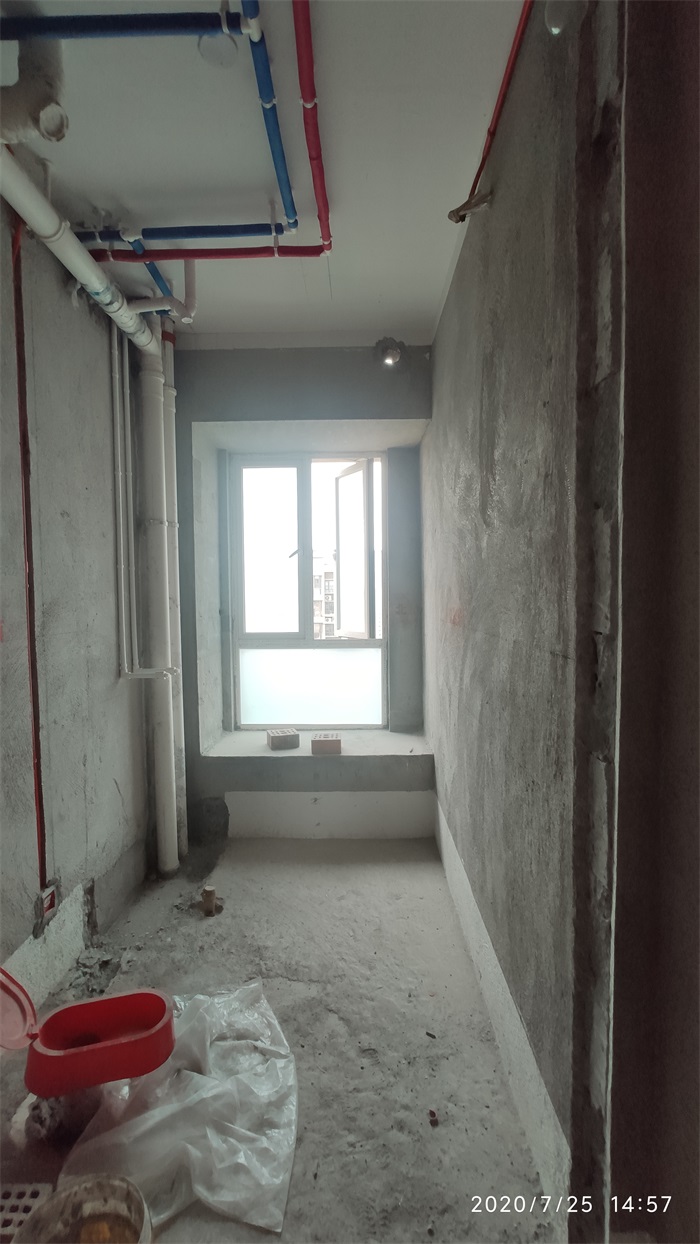

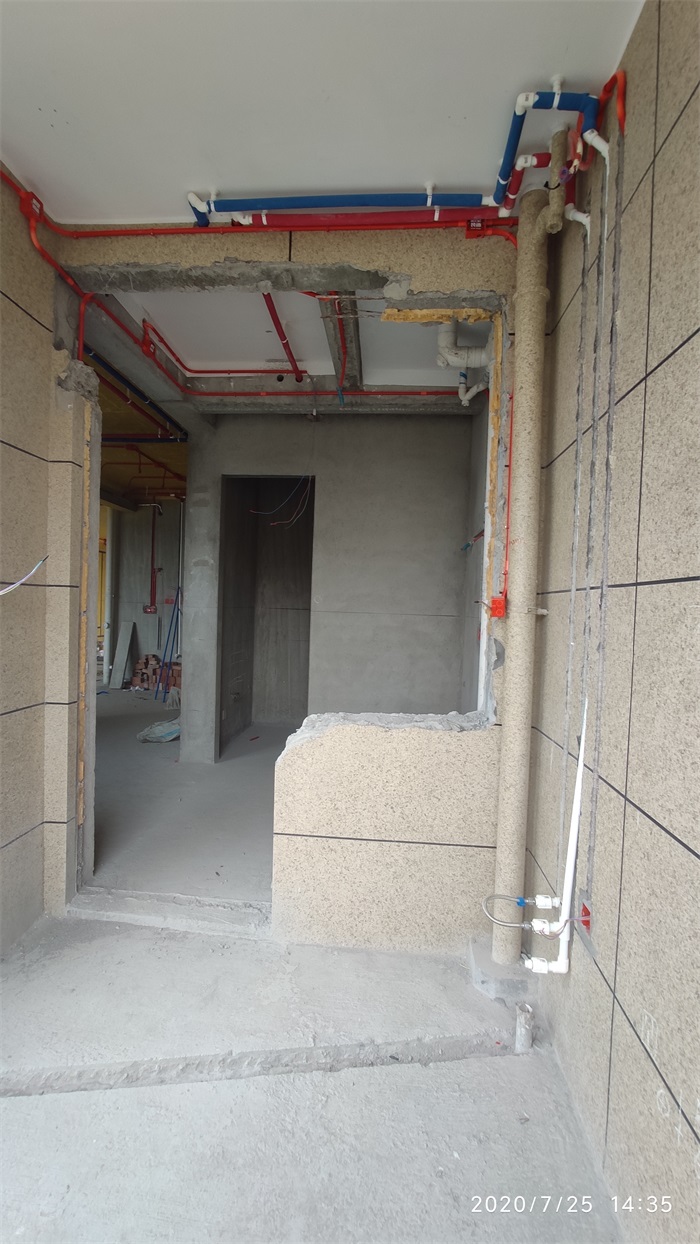

红色保温棉代表热水，蓝色保温棉代表冷水，走墙水管采用下垂式安装水管安排都是左热右冷

发表于 2020-10-30 11:02:11

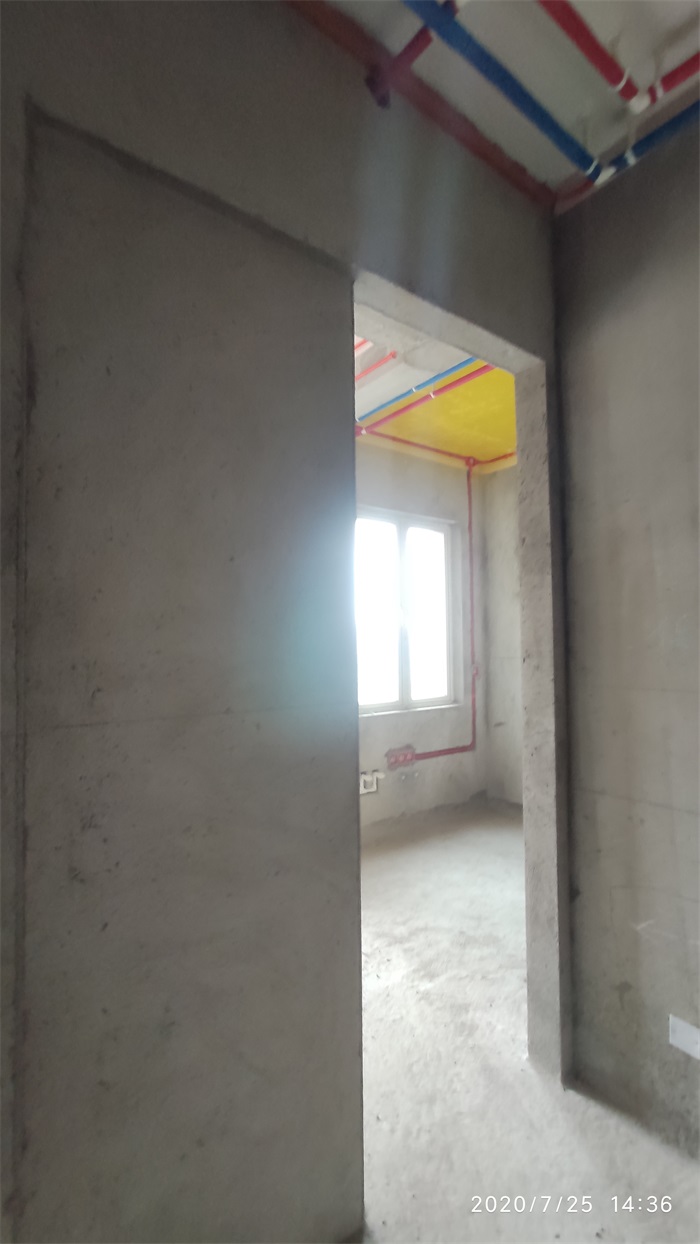

红色保温棉代表热水，蓝色保温棉代表冷水，水管弯头外漏不需要包保温棉。

发表于 2020-10-30 11:02:50

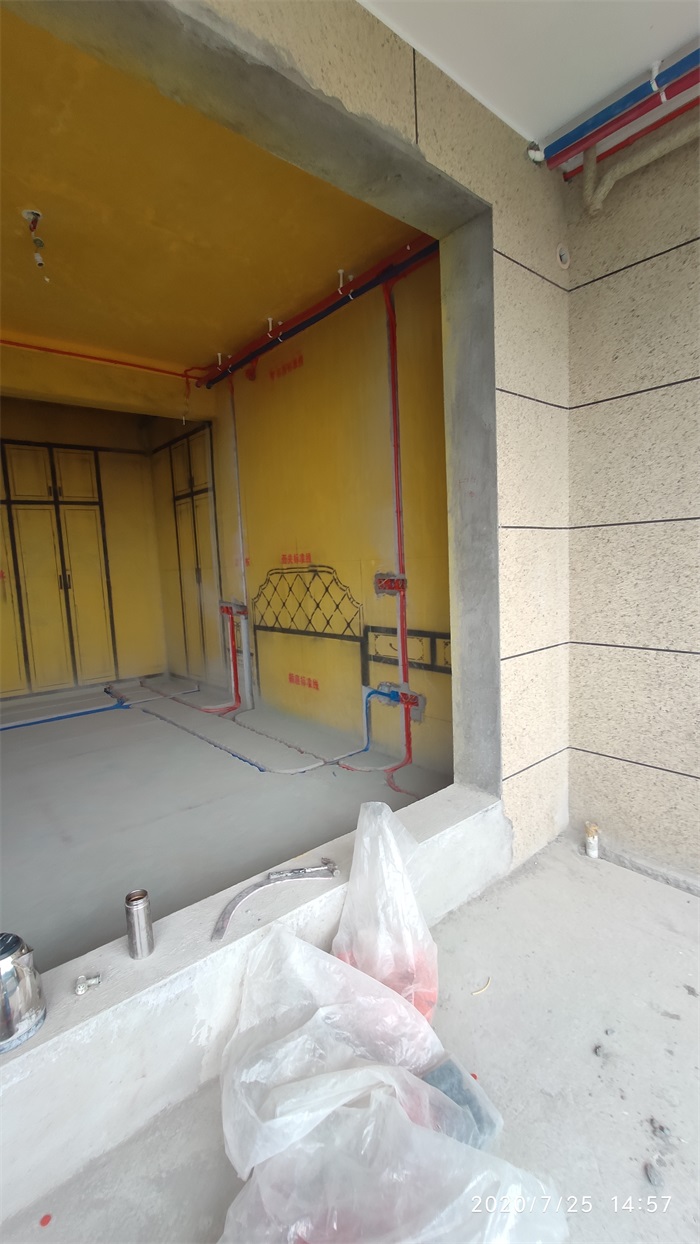

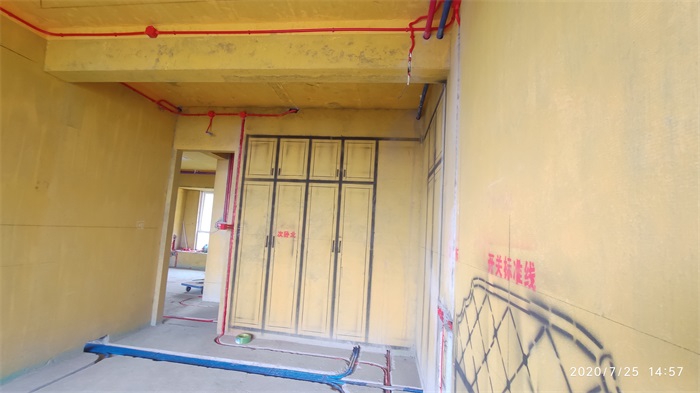

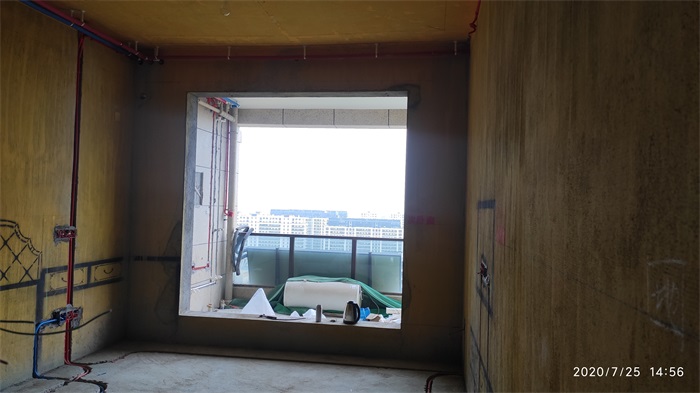

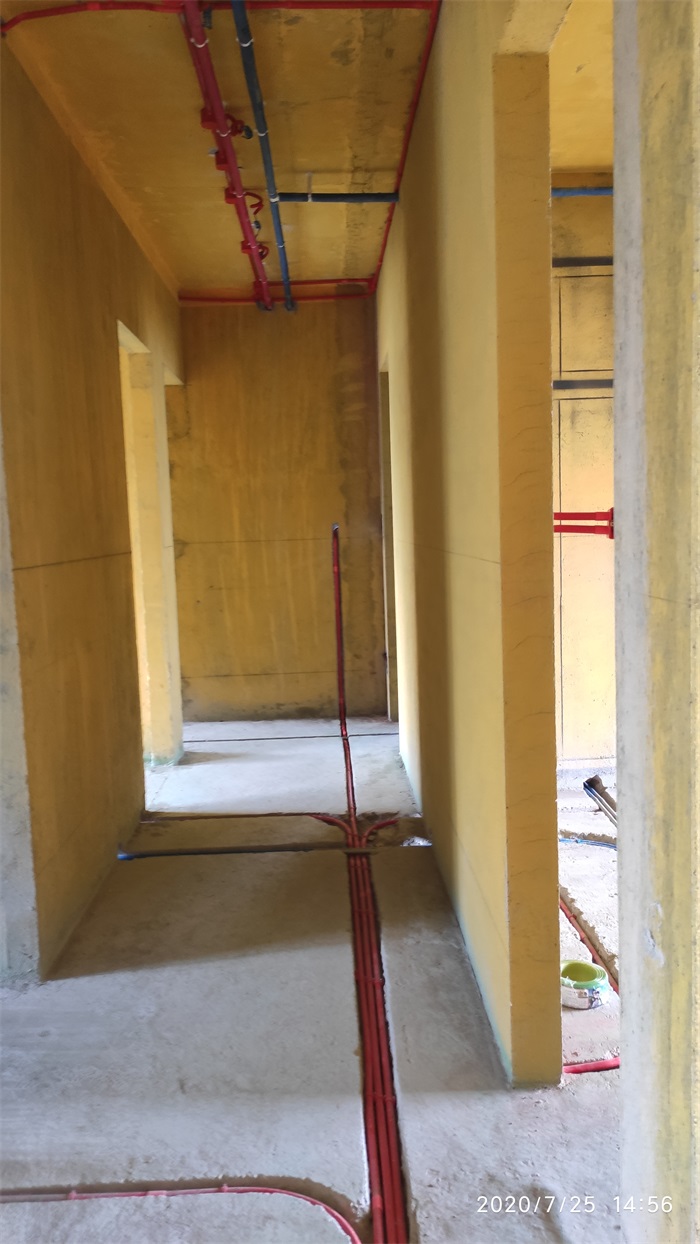

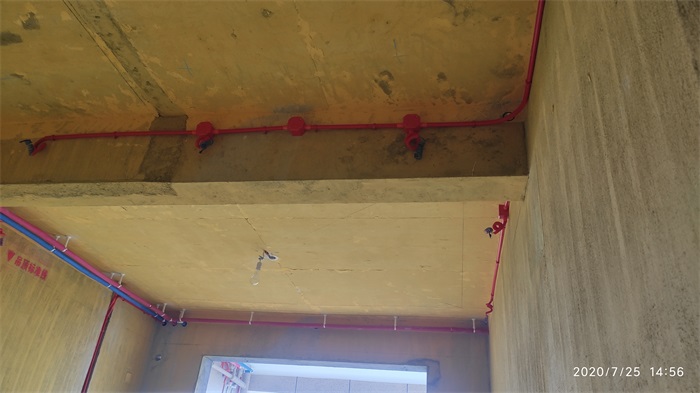

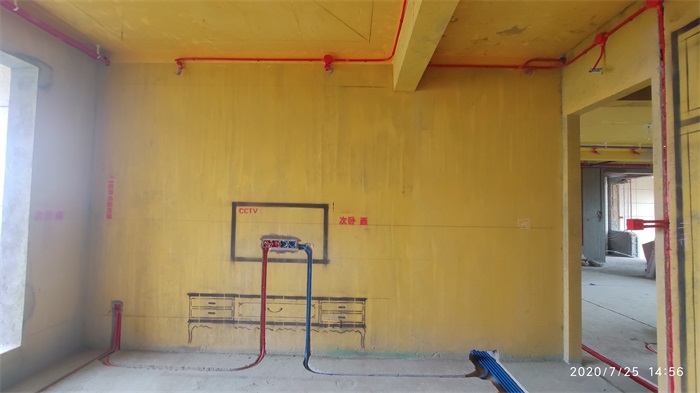

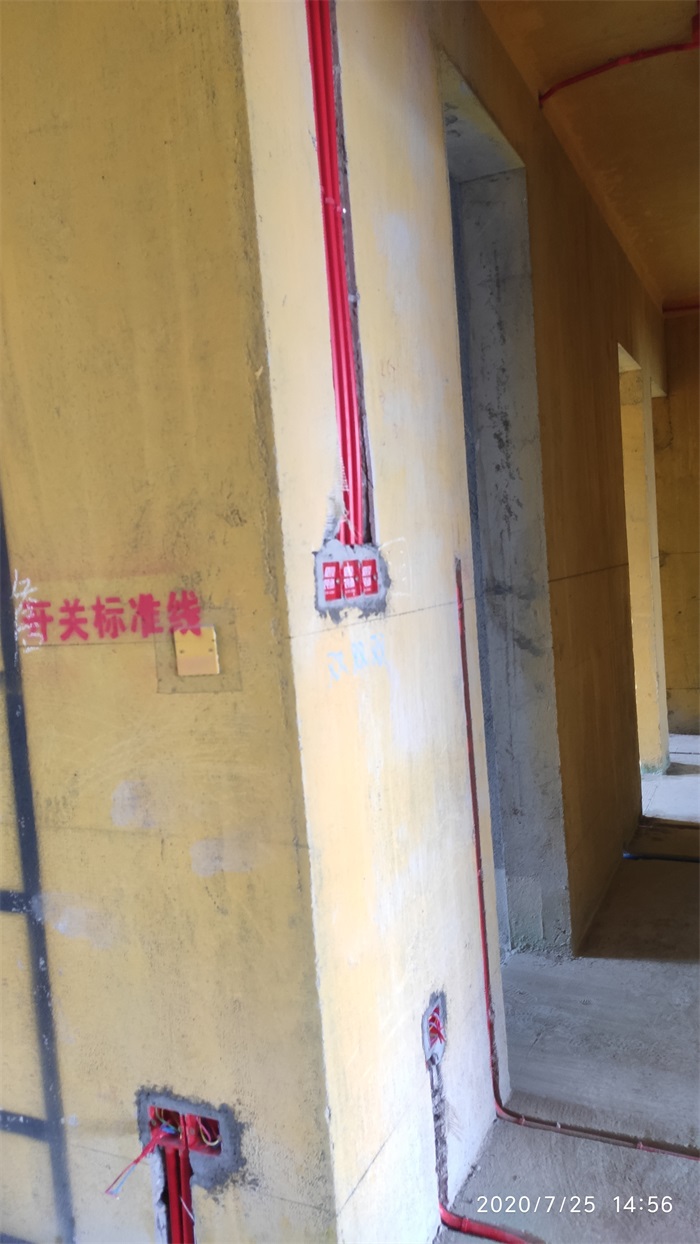

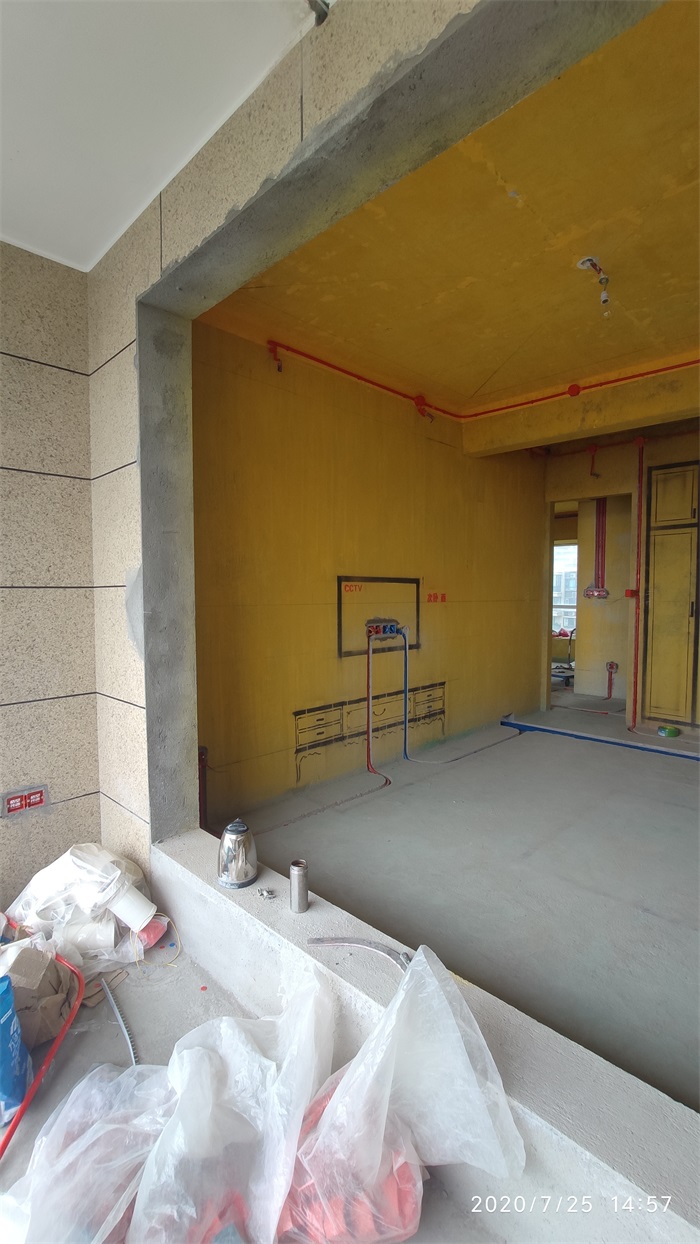

线路布置横平竖直符合施工规范

发表于 2020-10-30 11:04:06

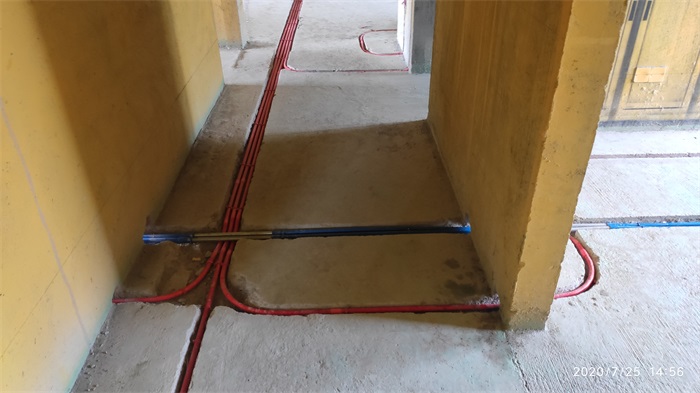

强弱电线管交叉处使用铁管或铁过桥湾交叉，防止信号干扰

发表于 2020-10-30 11:05:03

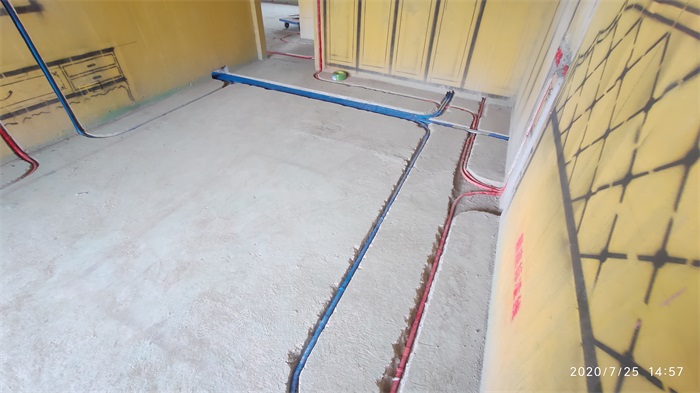

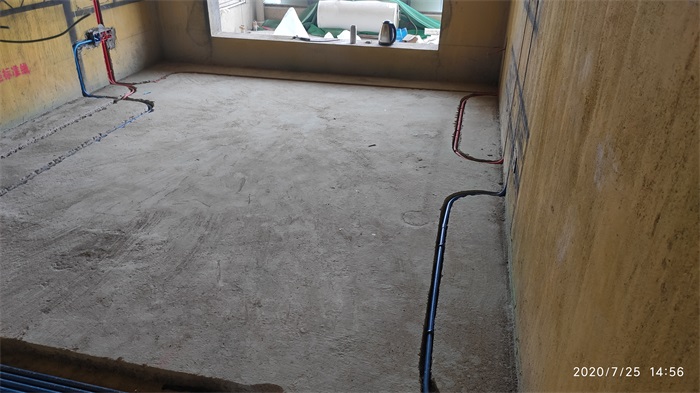

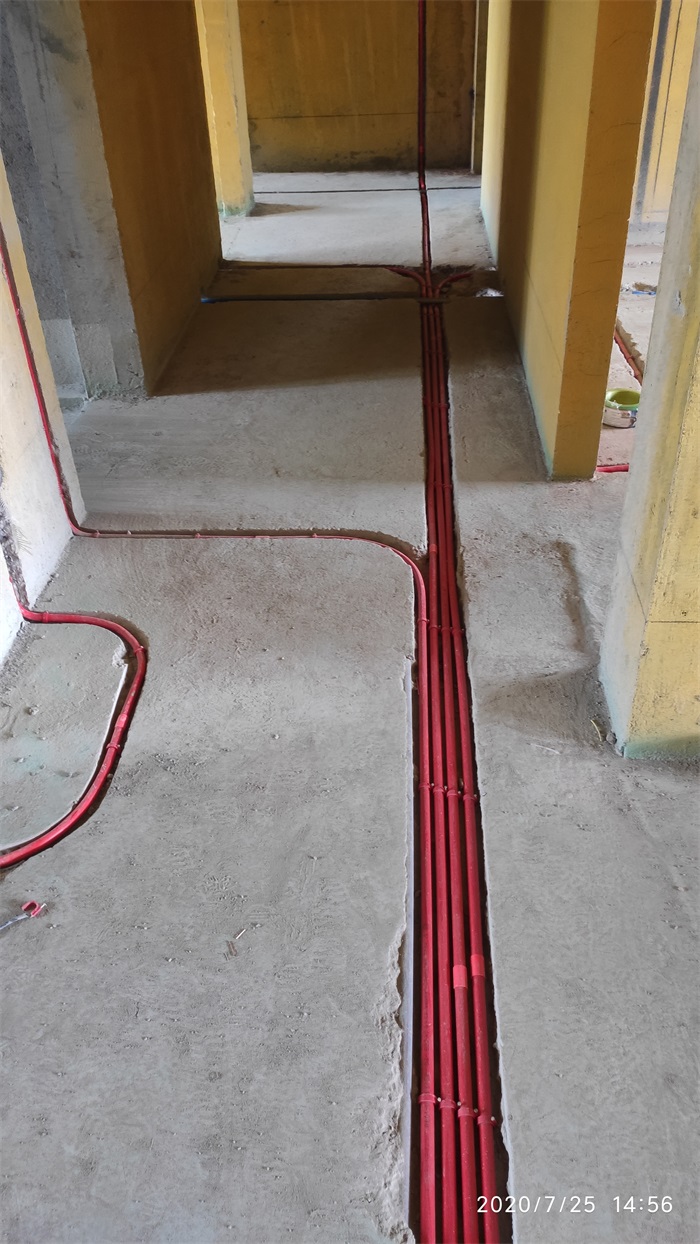

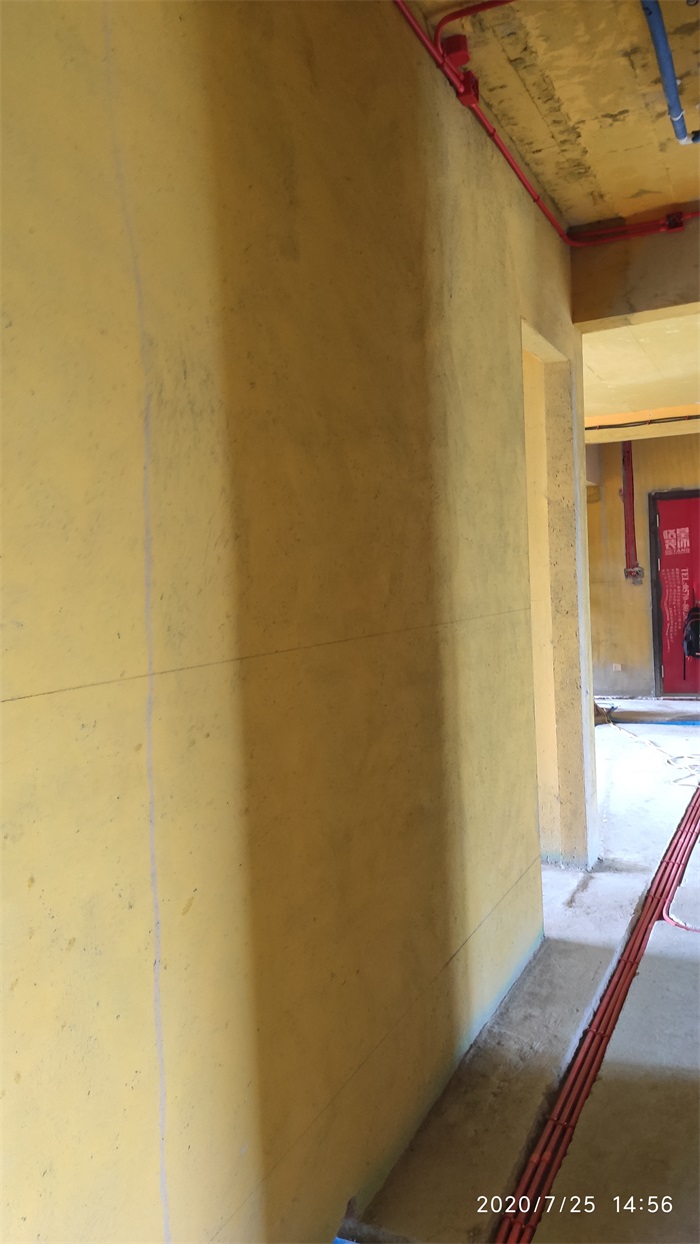

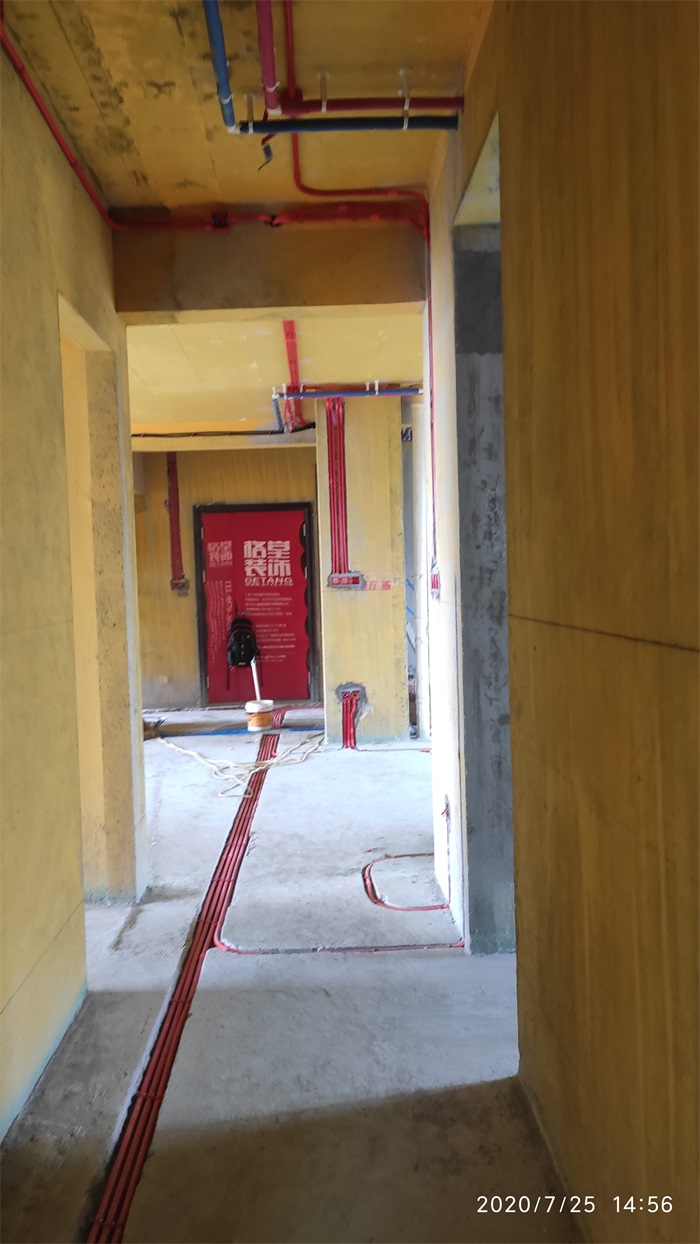

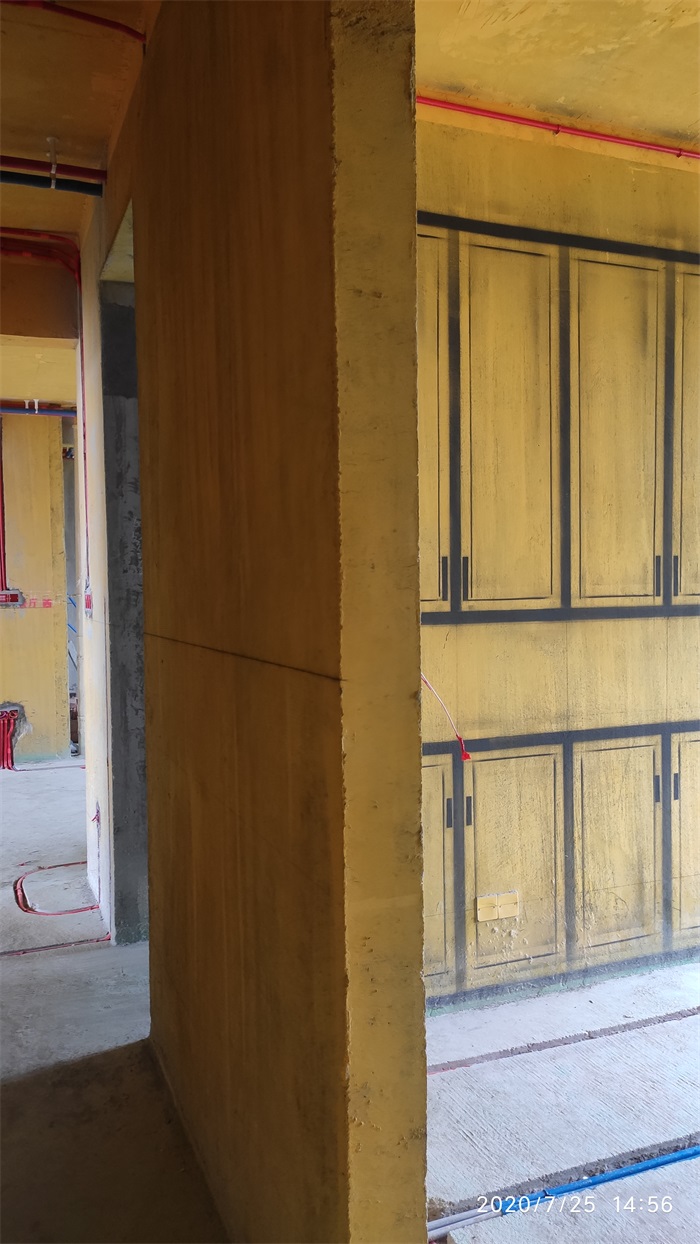

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-10-30 11:05:27

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-10-30 11:06:03

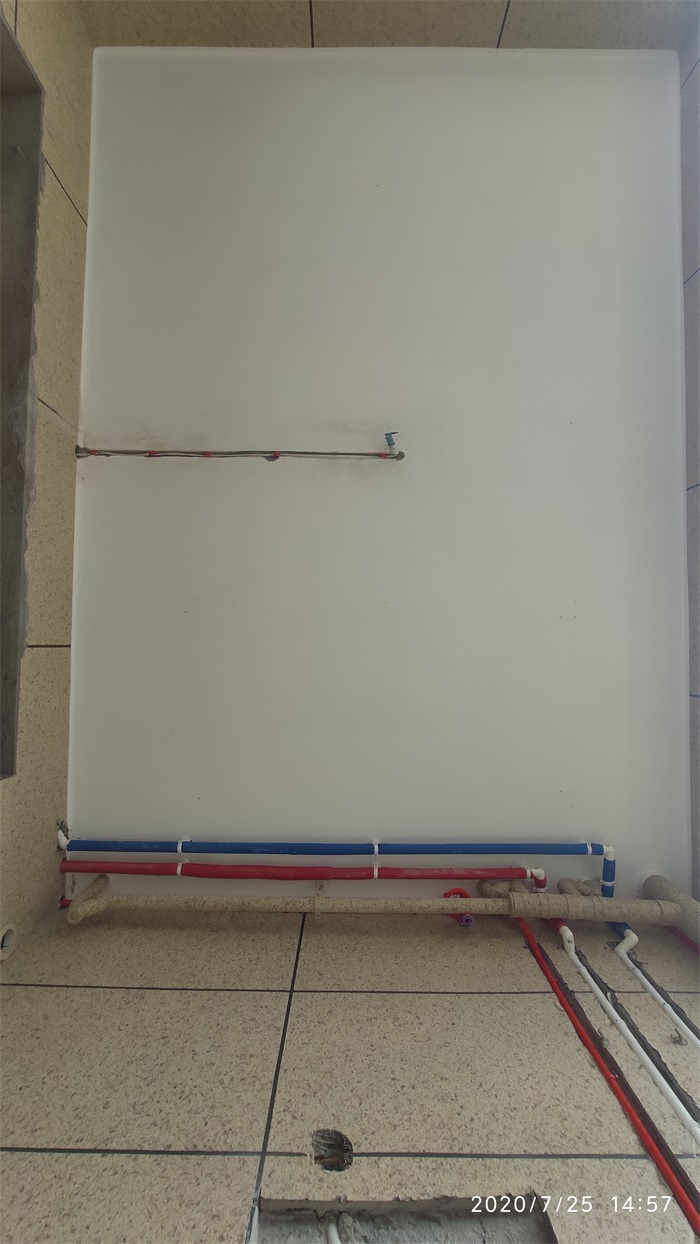

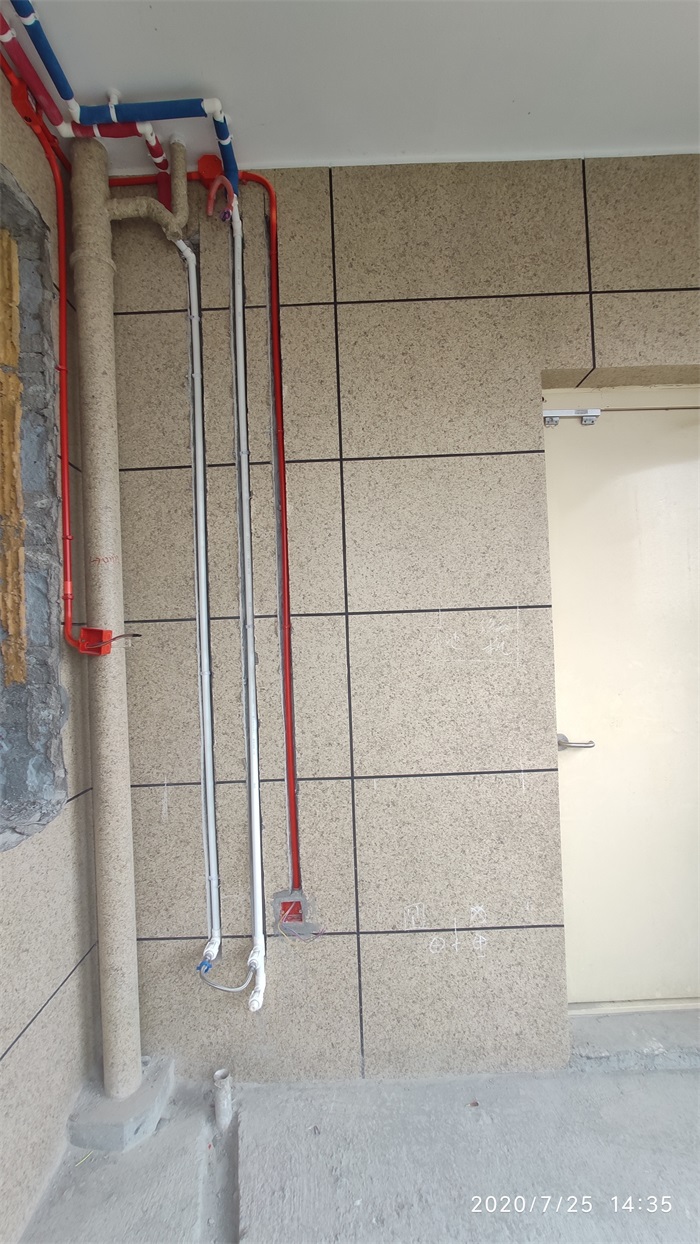

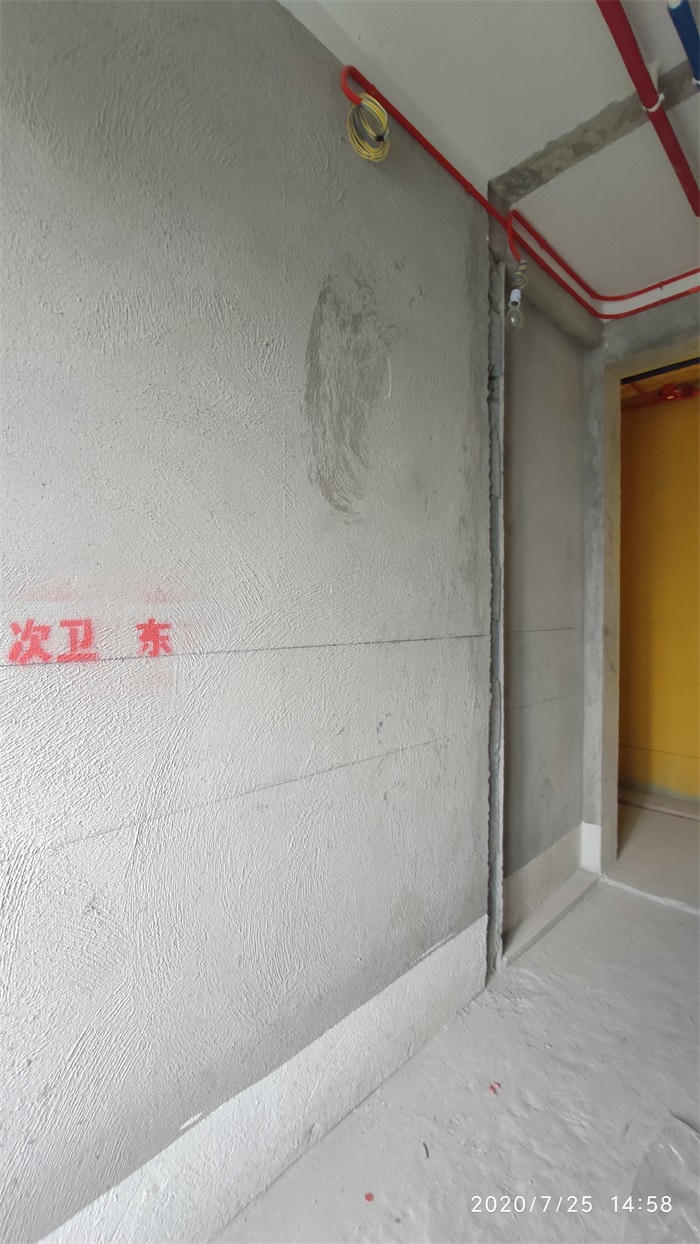

走墙水管贴瓷砖部位不需要包保温棉

发表于 2020-10-30 11:06:48

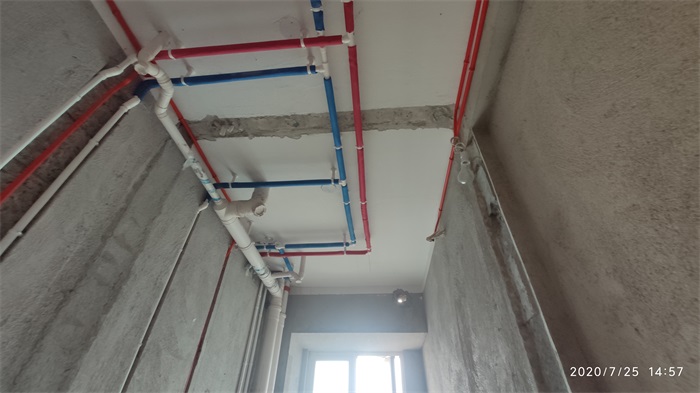

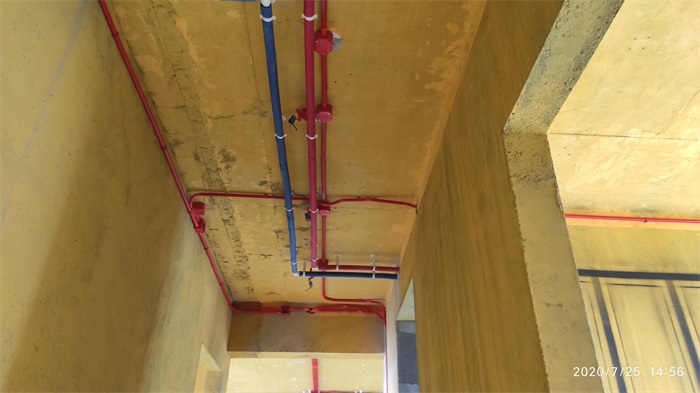

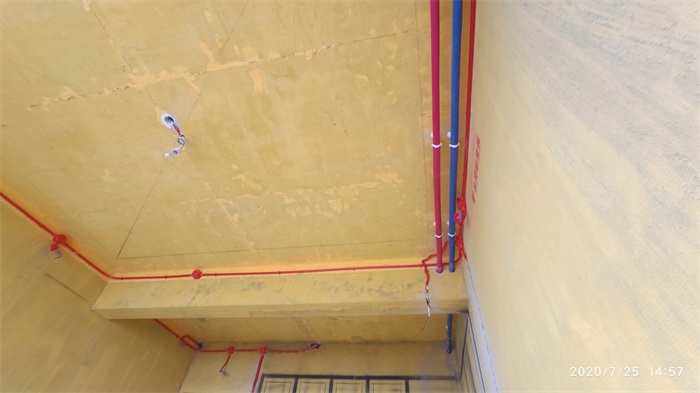

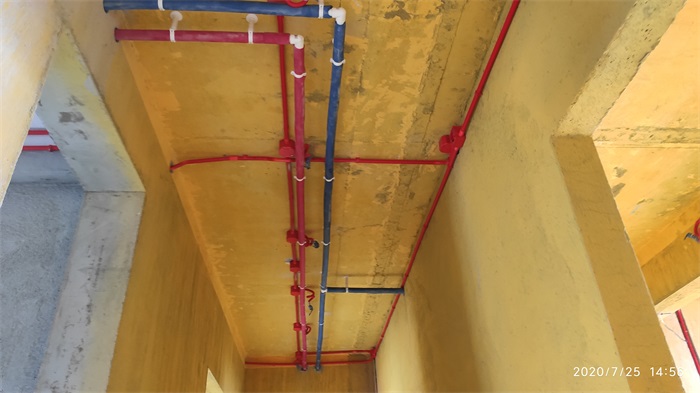

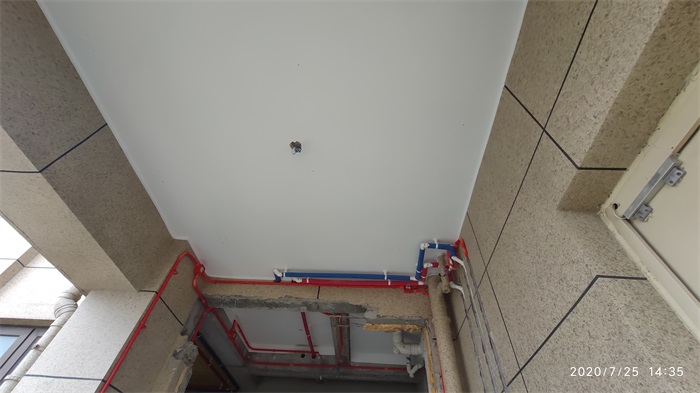

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2020-10-30 11:12:44

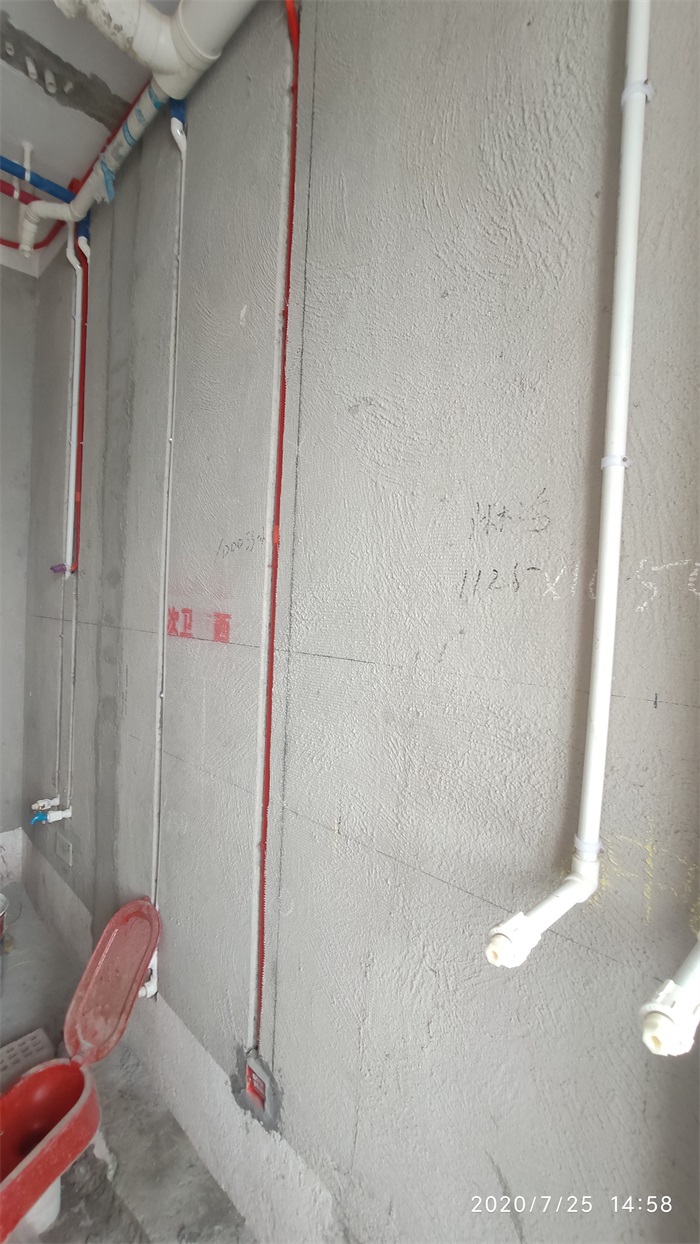

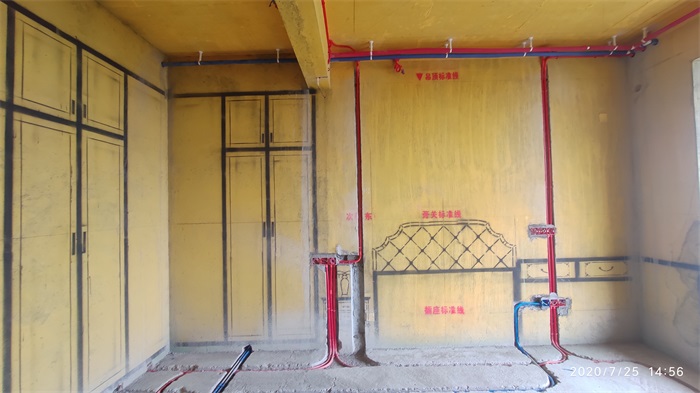

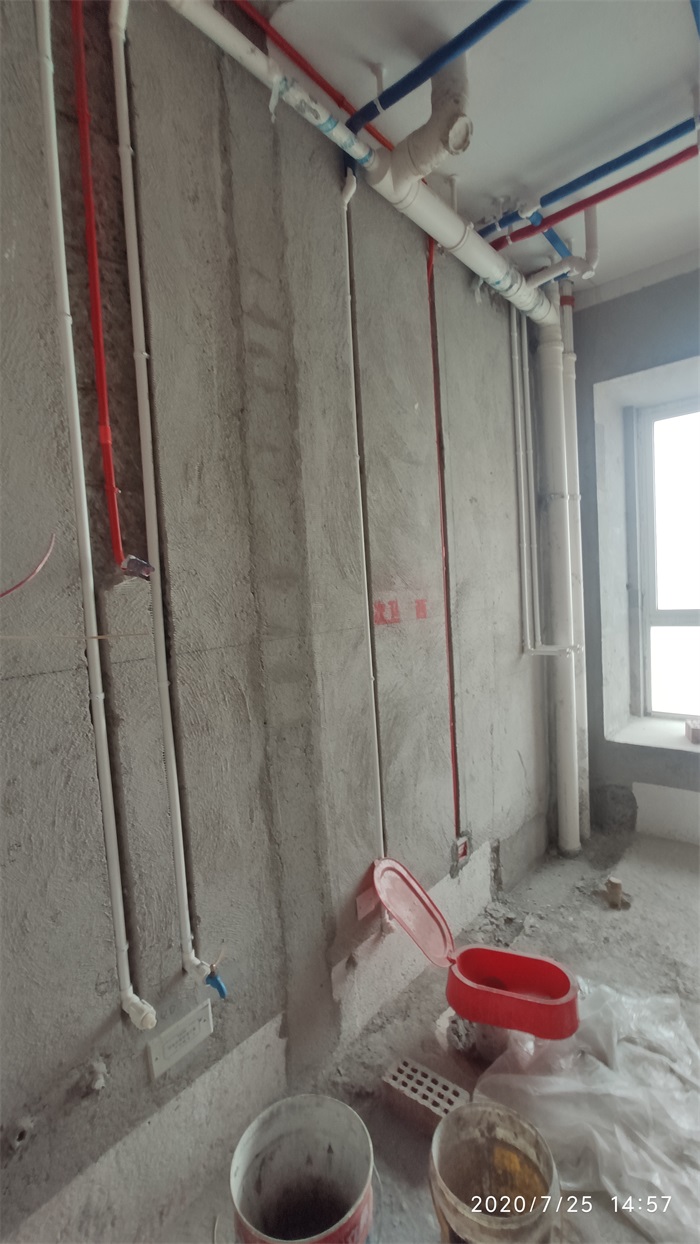

走墙水管采用下垂式安装
