翡翠湾5-160#244 ㎡现代极简—-灰度"漫"时光

发表于 2020-10-30 10:50:33

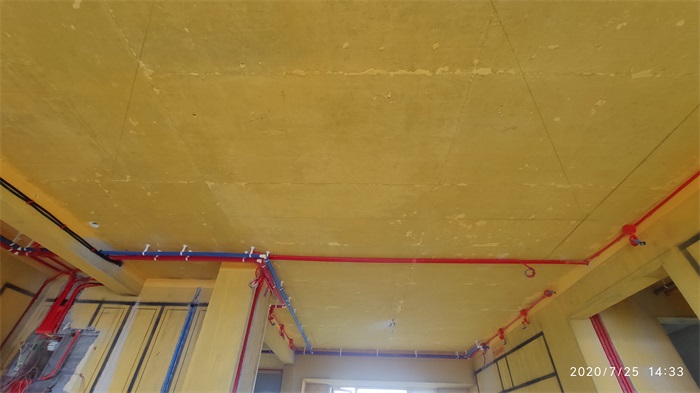

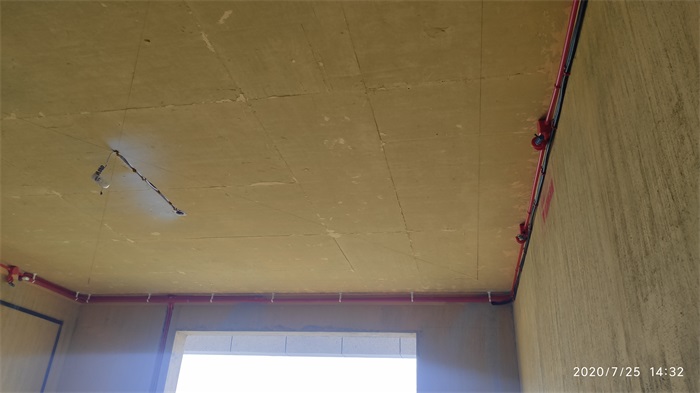

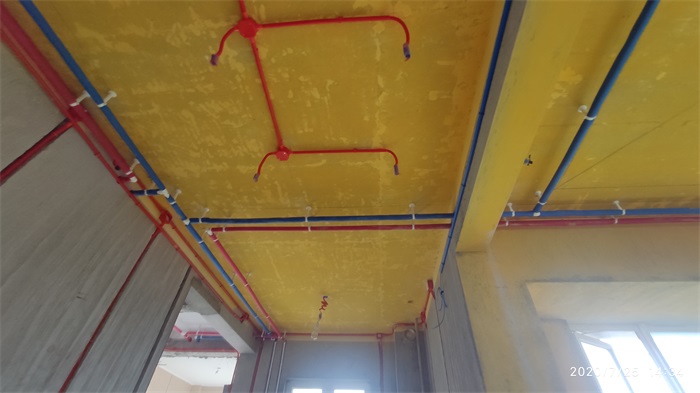

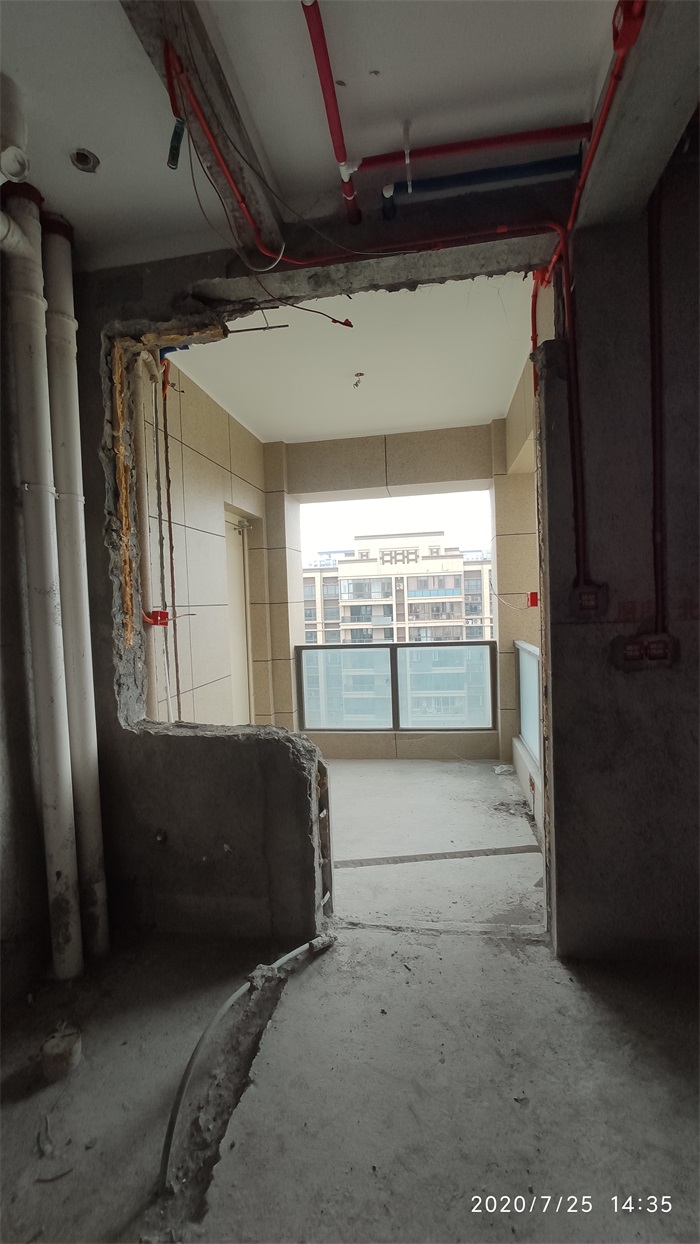

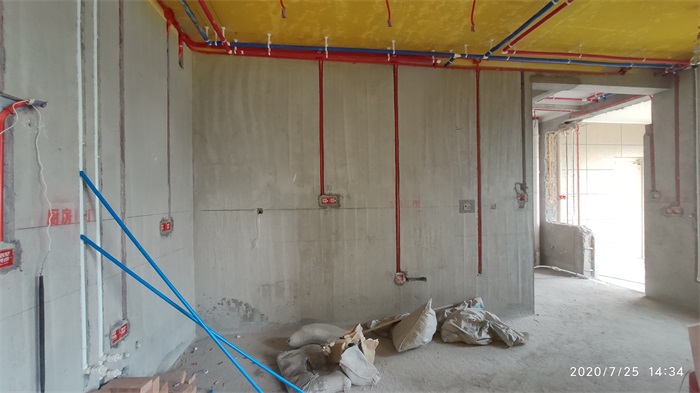

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-10-30 10:50:59

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-10-30 10:51:39

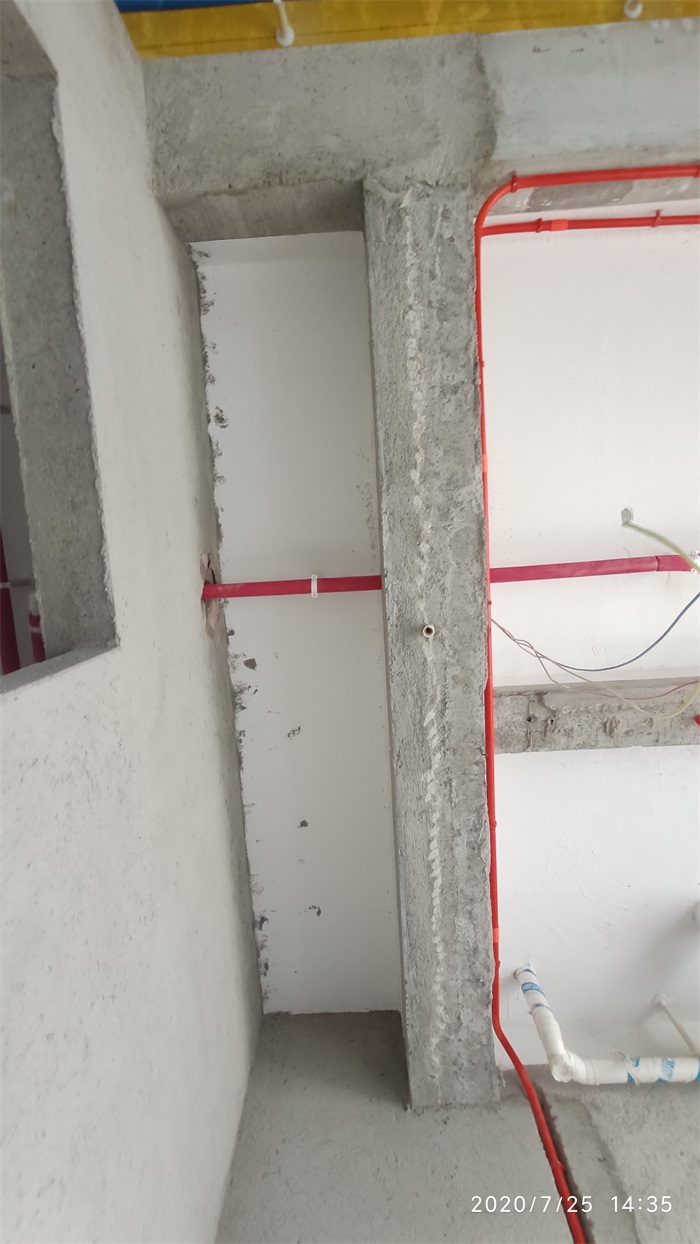

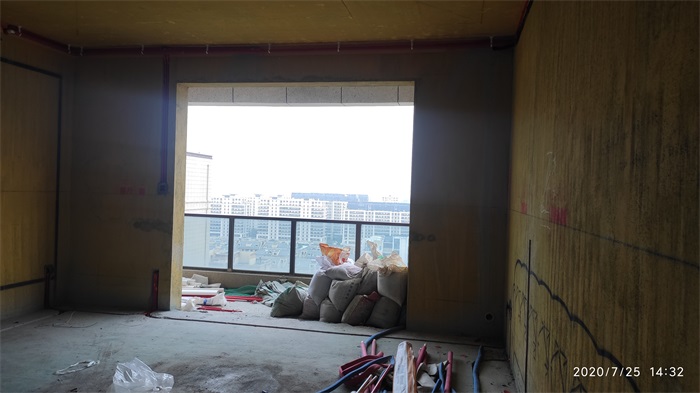

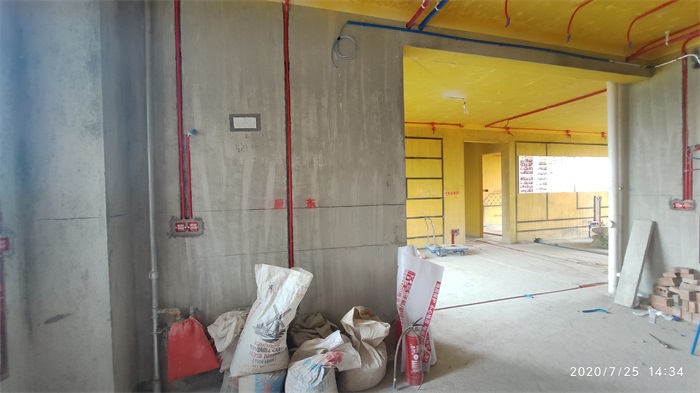

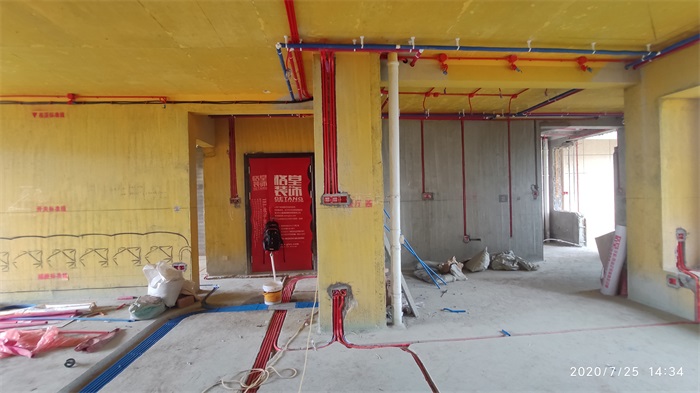

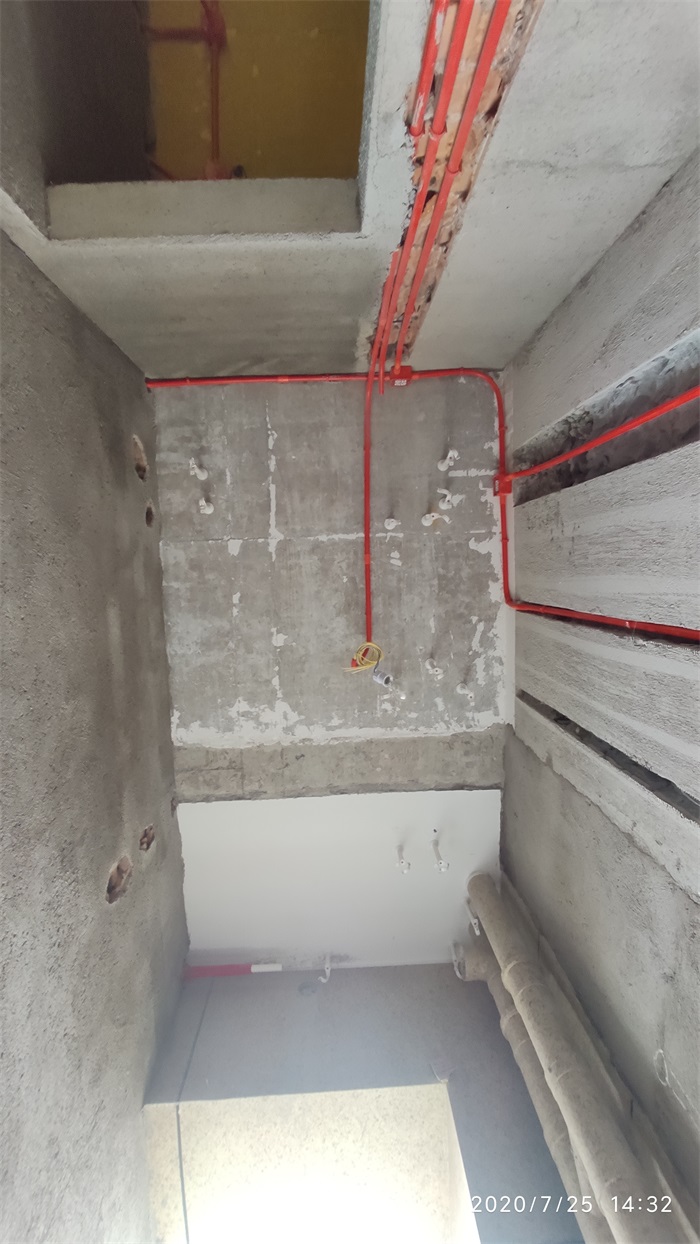

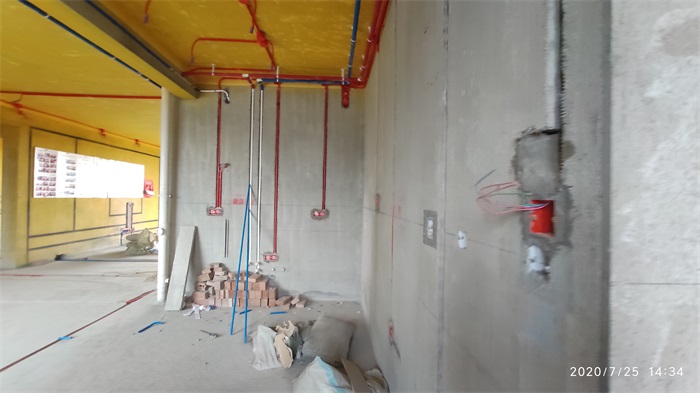

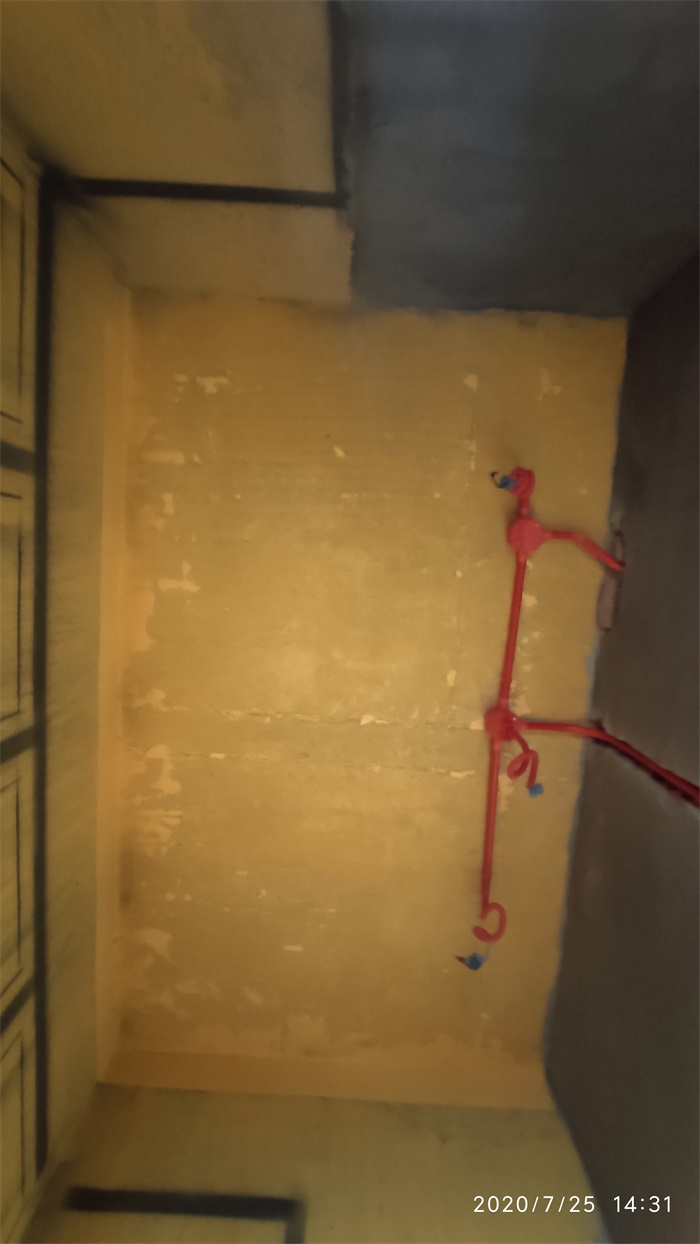

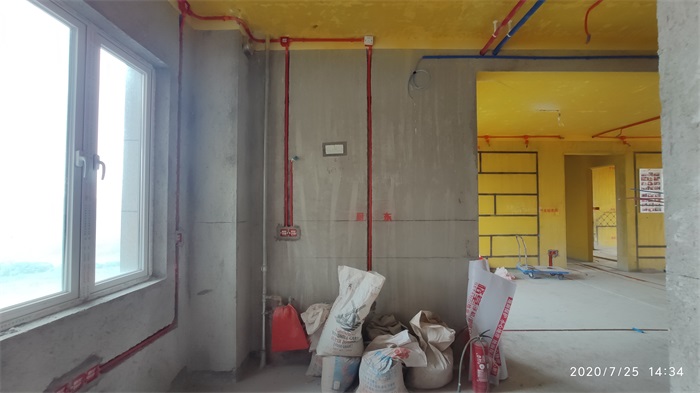

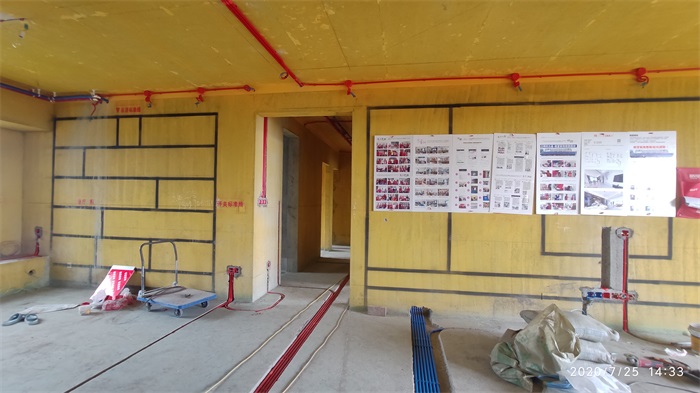

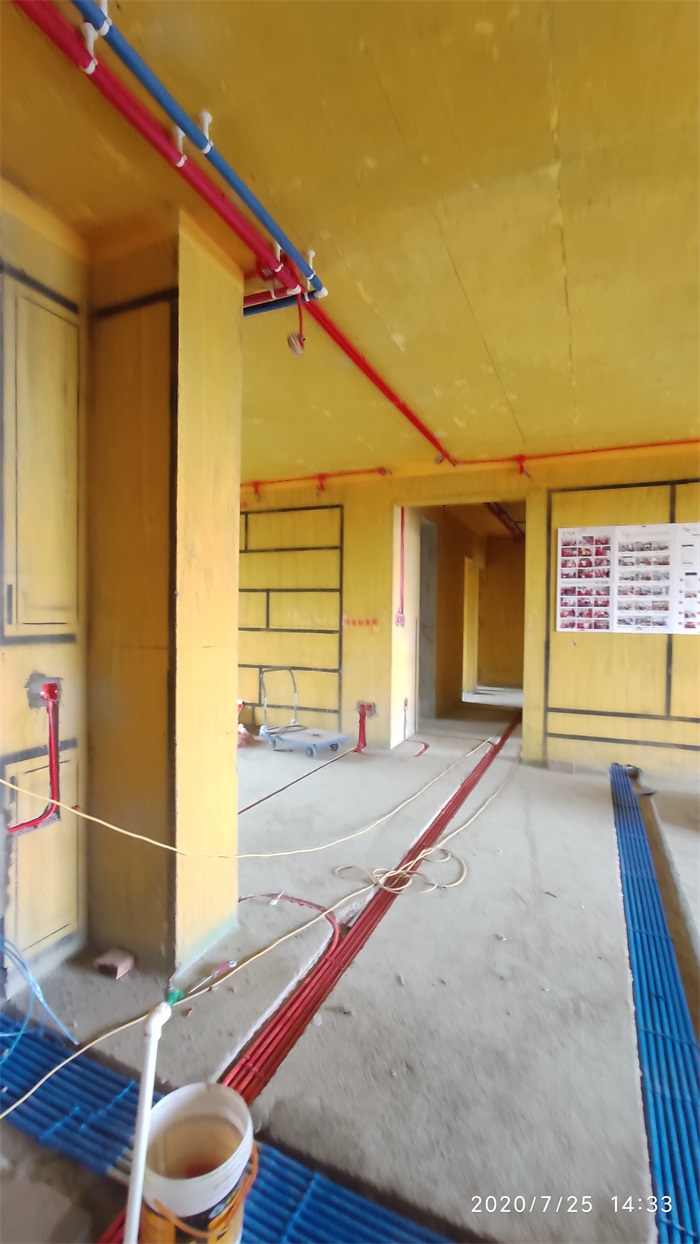

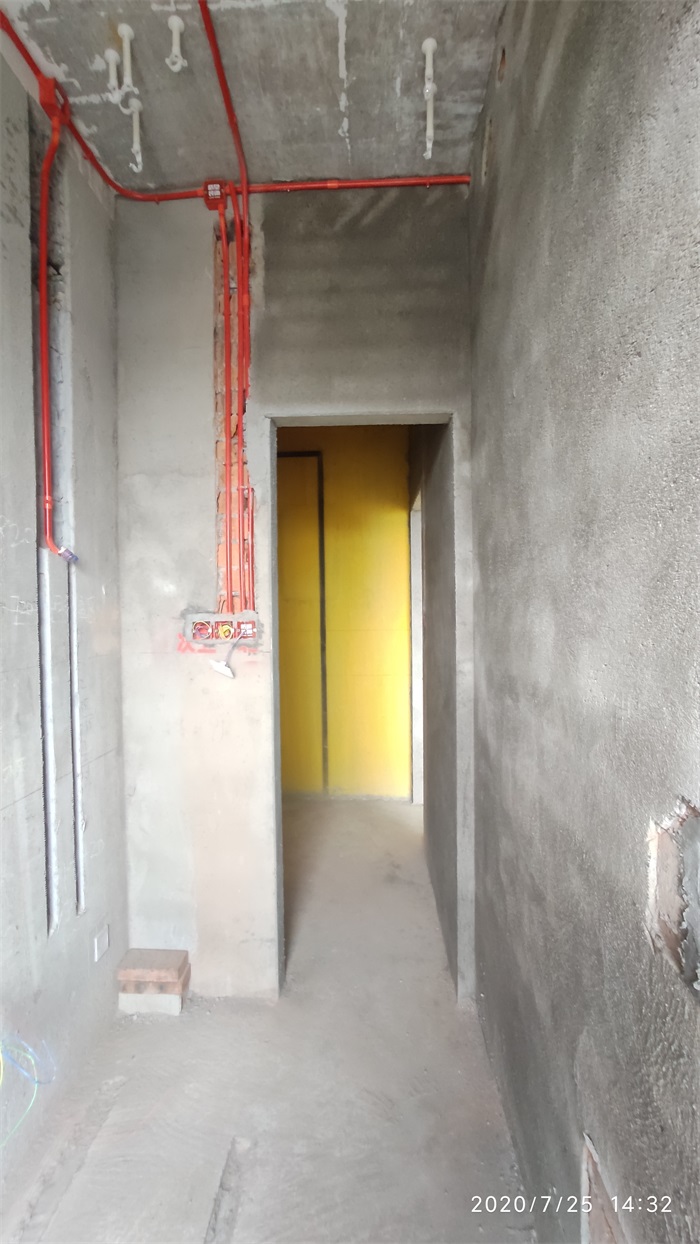

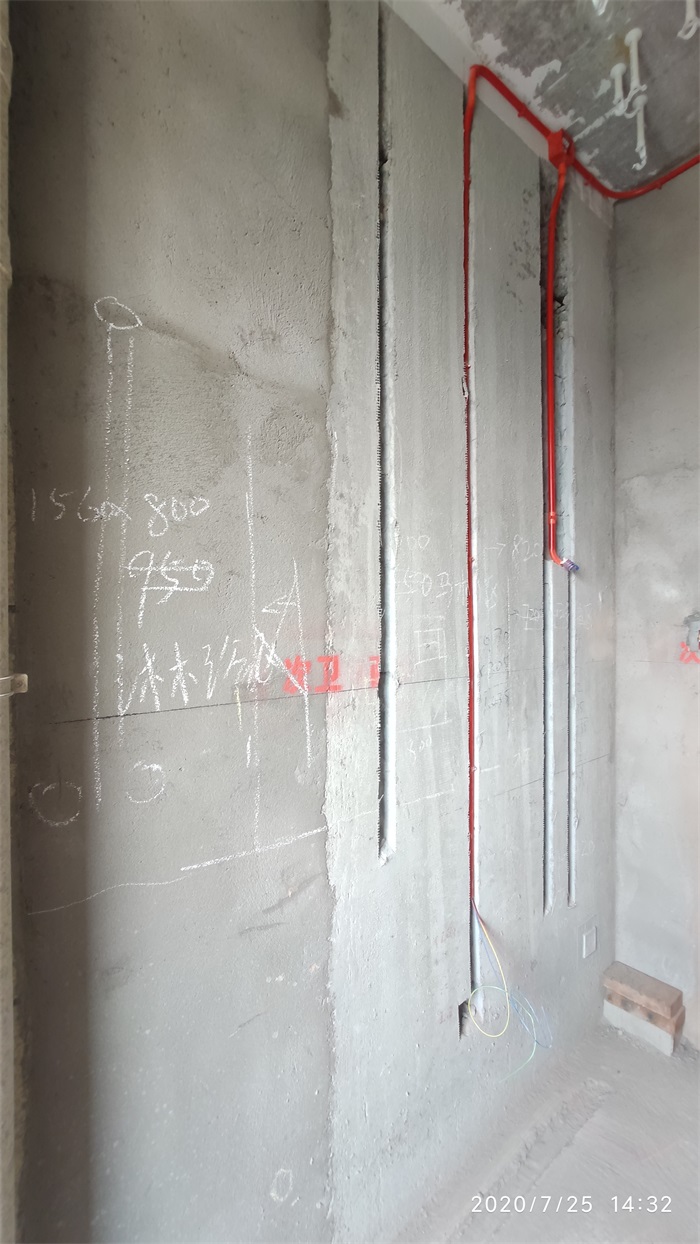

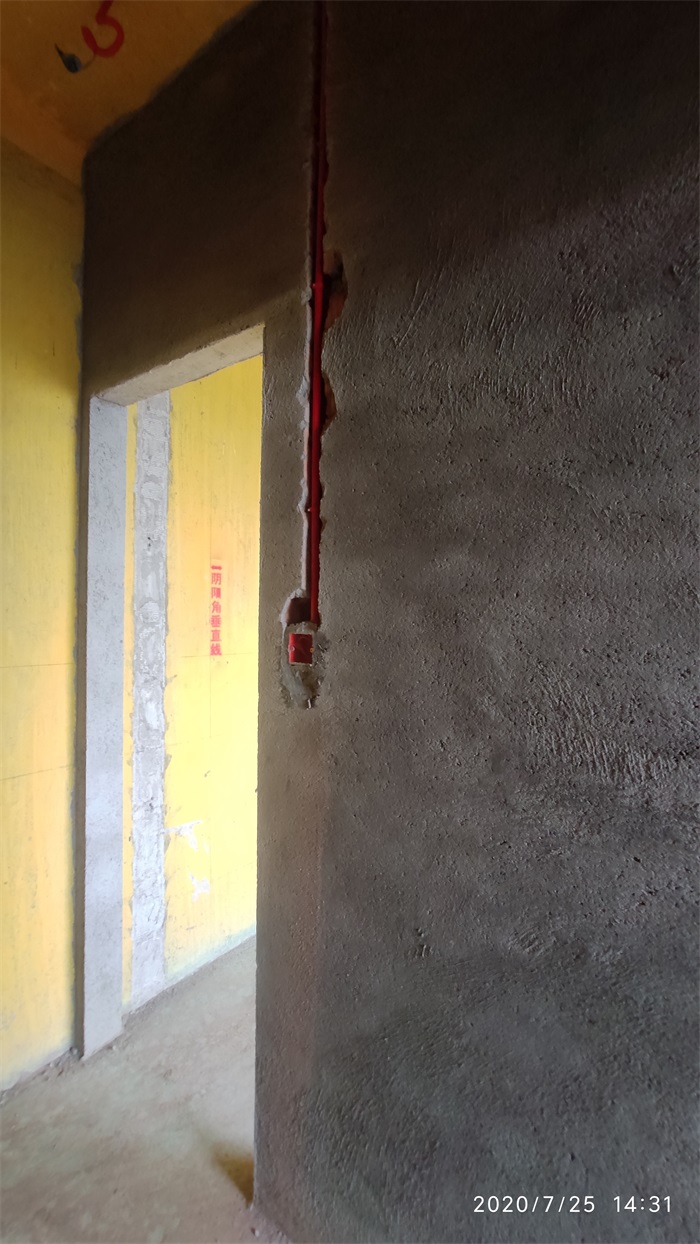

红色线管代表强电

发表于 2020-10-30 10:52:53

黄蜡管:具有良好的柔软性、弹性、绝缘性和耐化学性，适用于电机、电器、仪表、无线电等装置的布线绝缘和机械保护。

发表于 2020-10-30 10:53:37

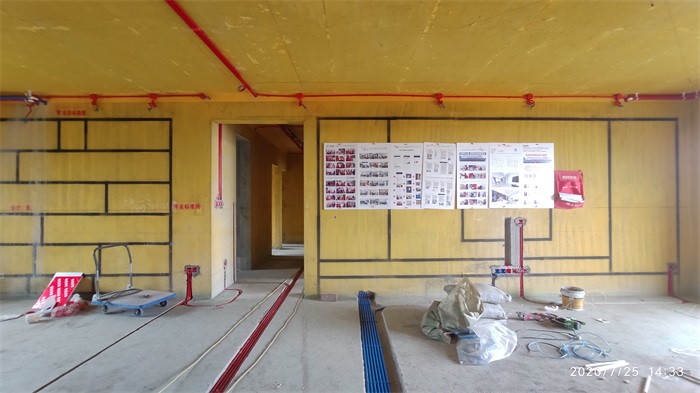

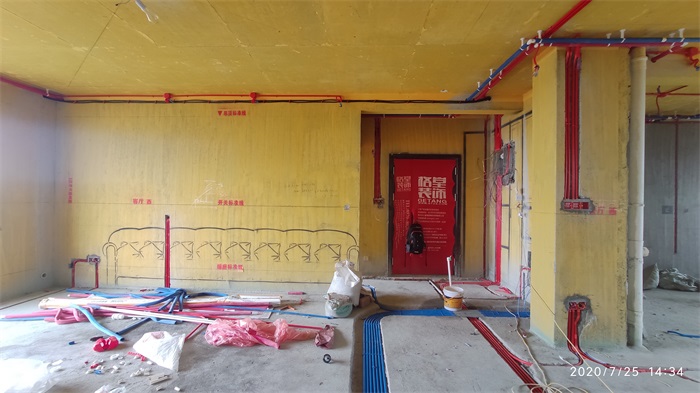

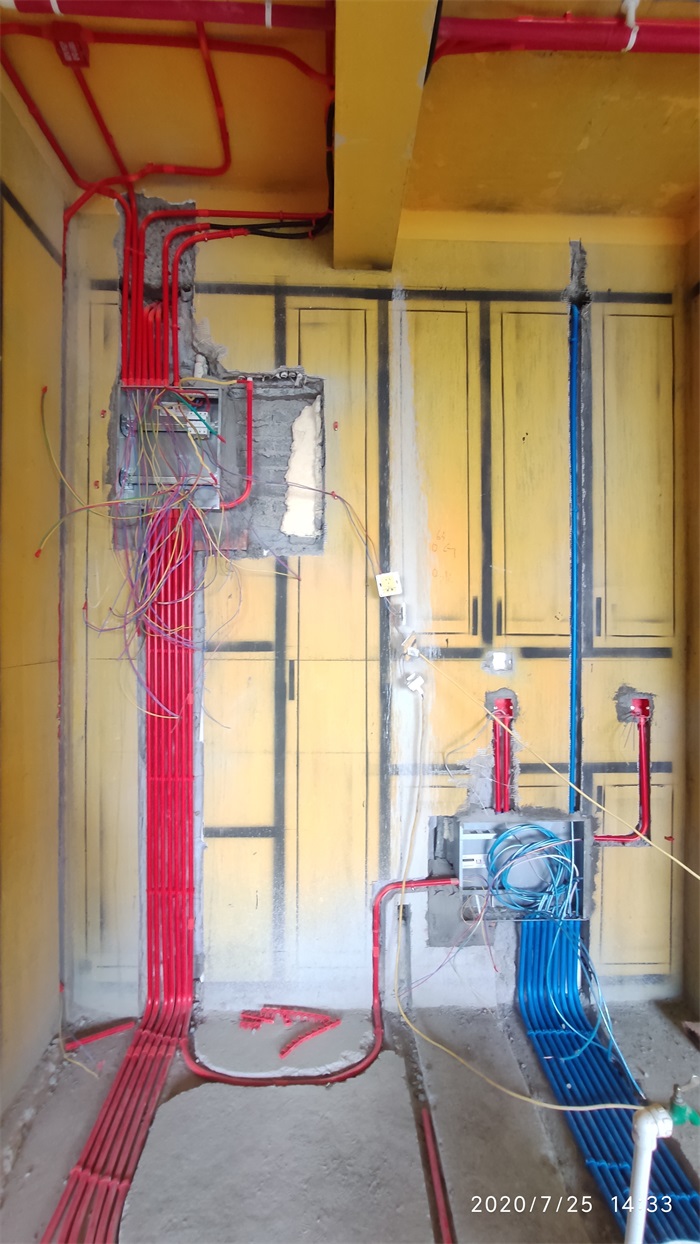

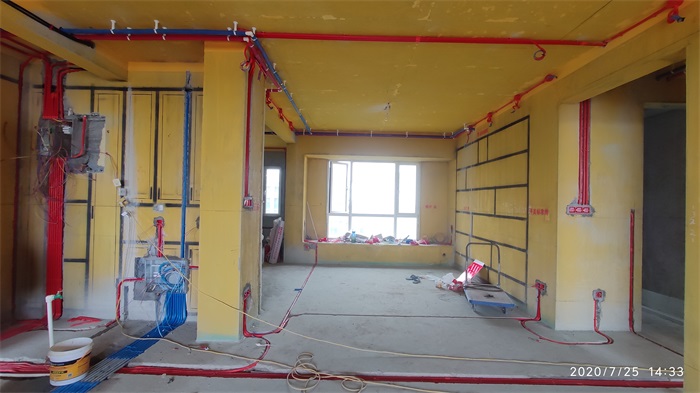

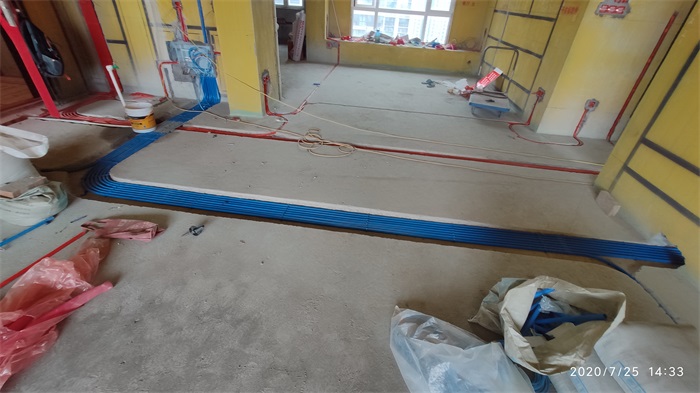

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

发表于 2020-10-30 10:54:18

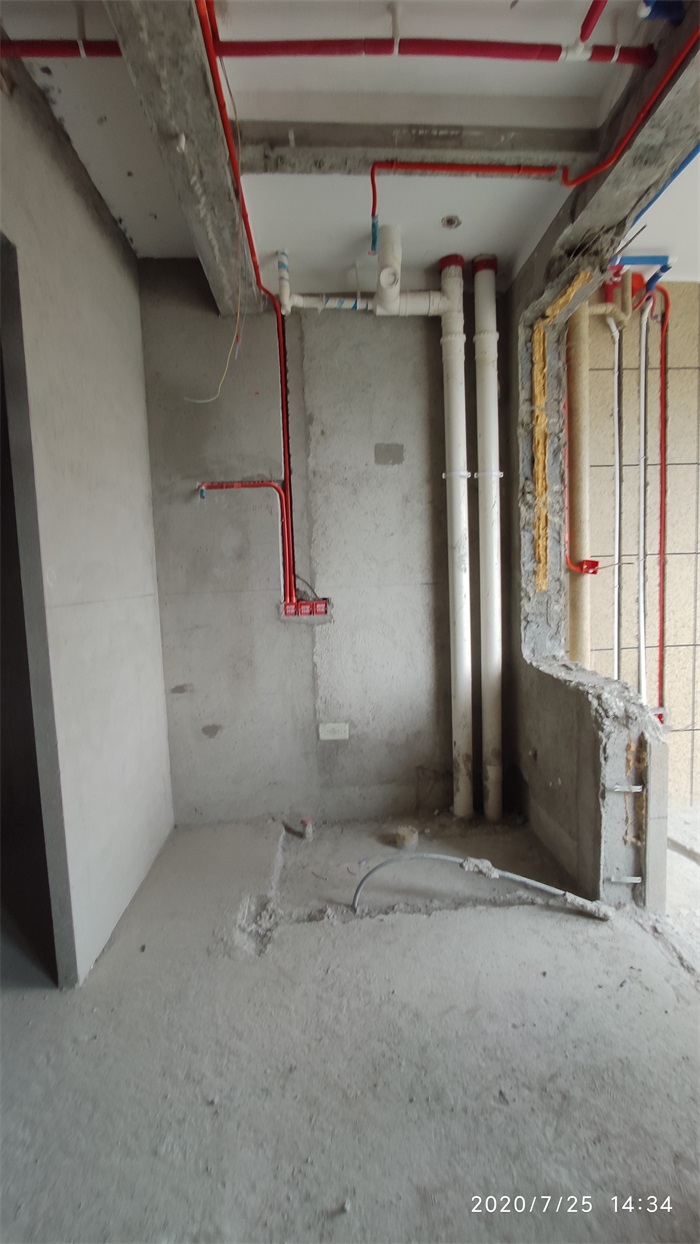

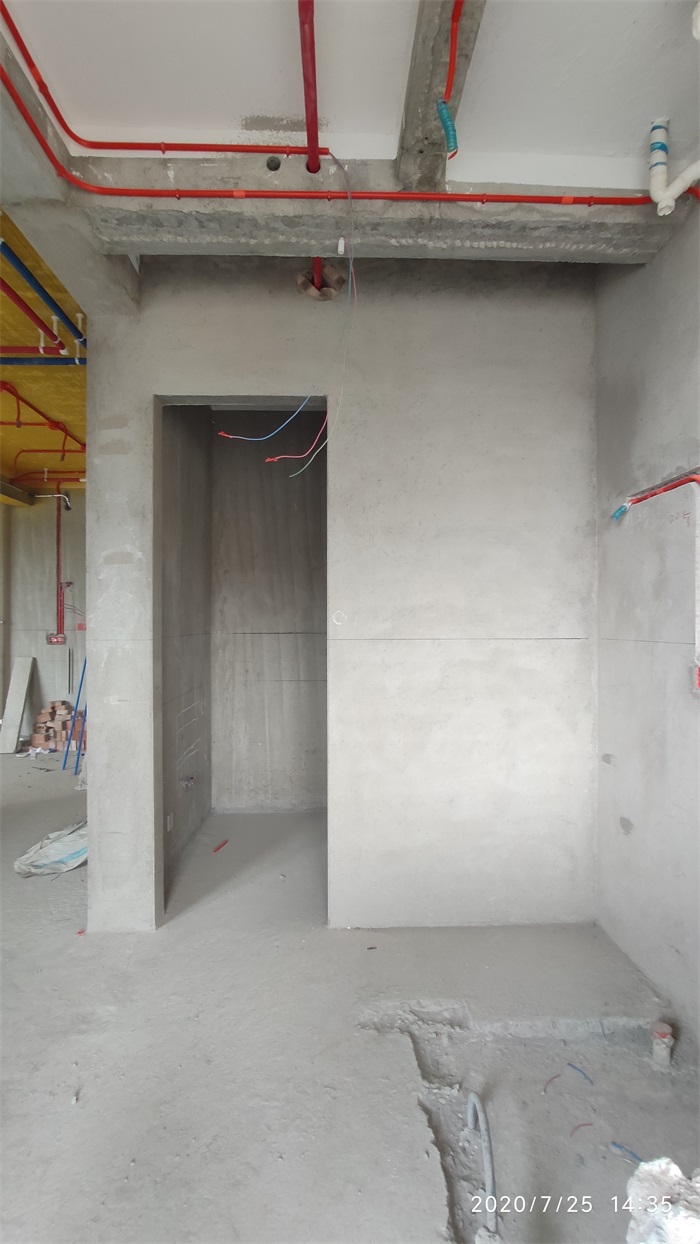

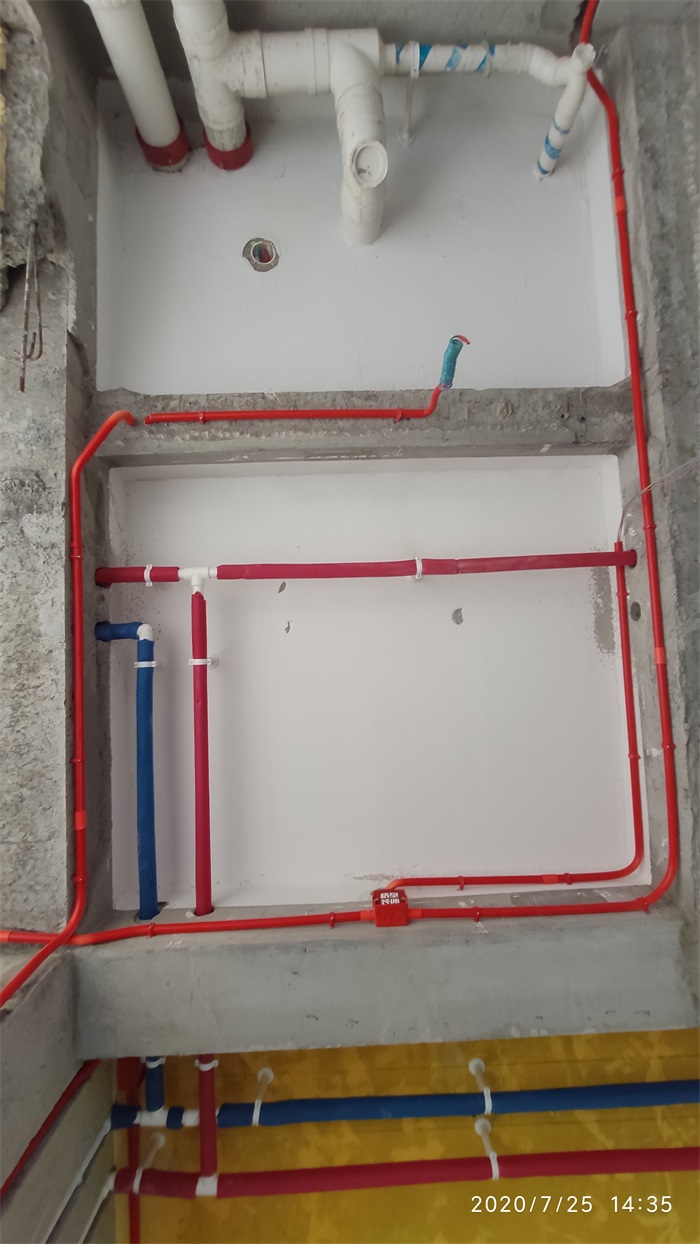

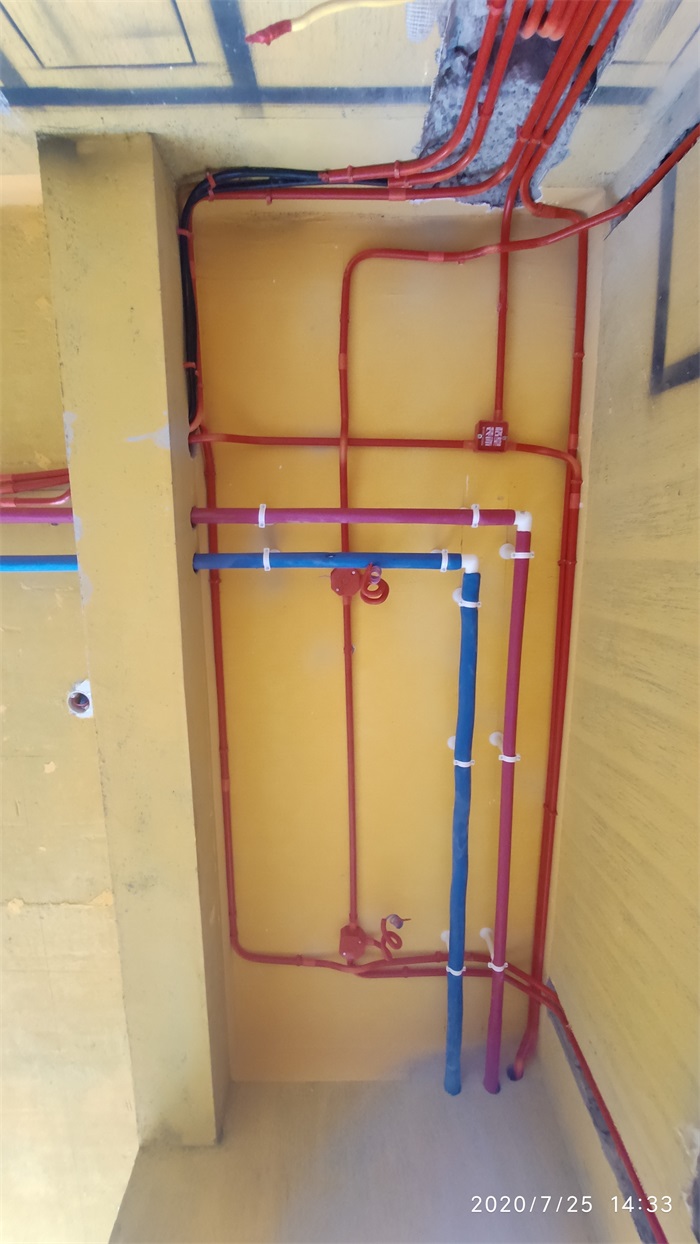

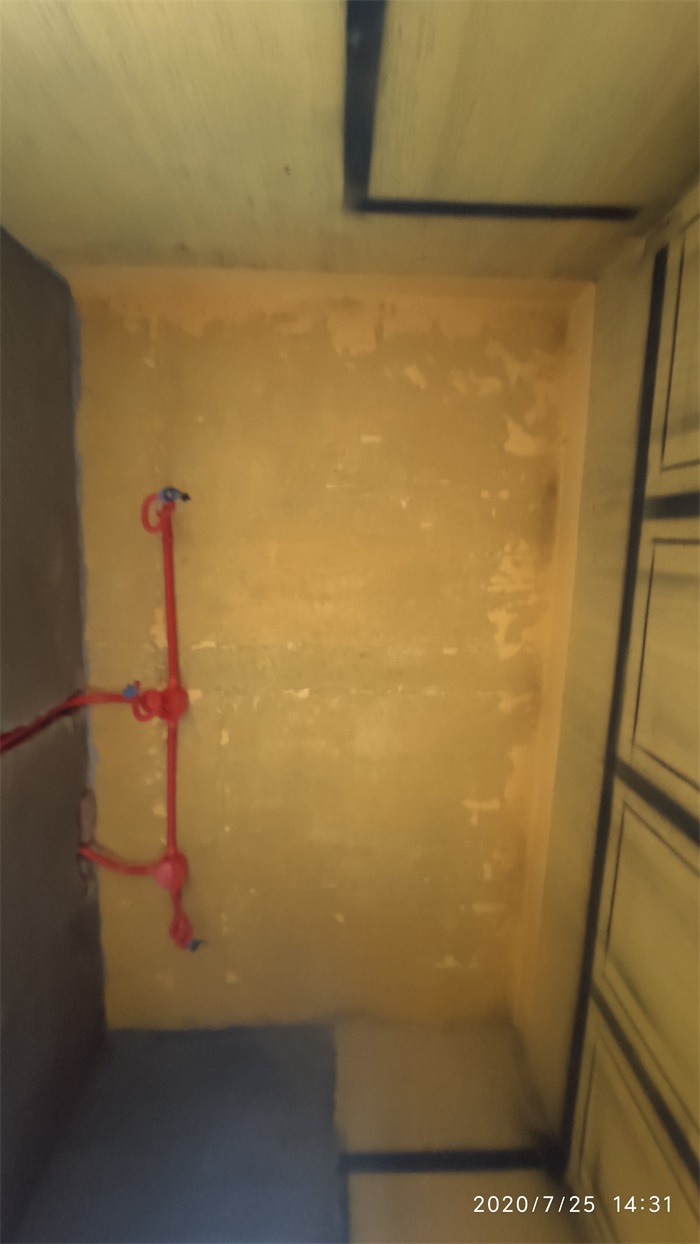

水管已包保温棉，红色为热水管，蓝色为冷水管。水管吊卡间距小于80cm，转角15CM处增加吊卡增加水管稳定性。

发表于 2020-10-30 10:55:37

保温棉：能够很好的解决冷凝水的问题，保护水管

发表于 2020-10-30 10:57:50

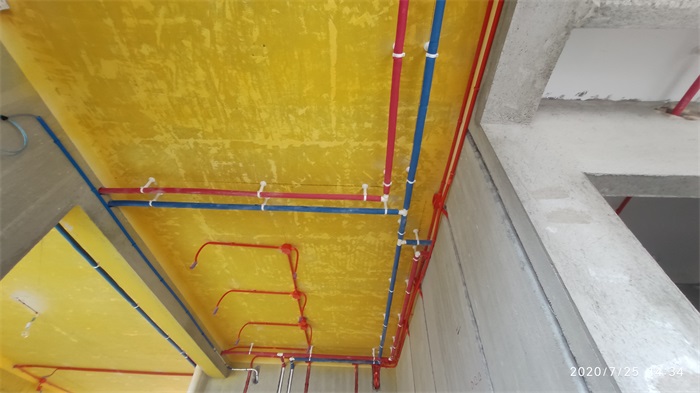

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，弯头处外漏，保温棉不需要包裹

发表于 2020-10-30 10:58:39

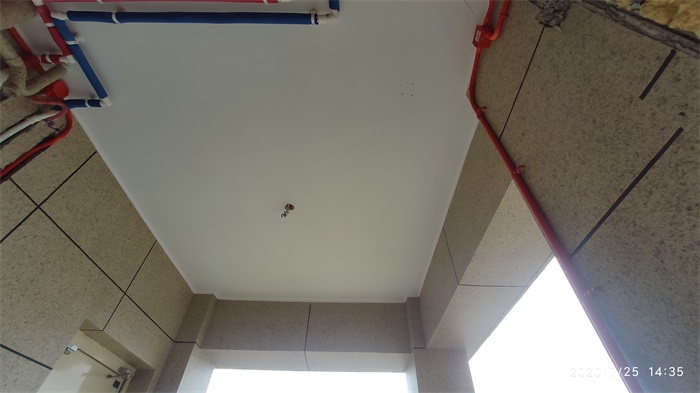

红色保温棉代表热水，蓝色保温棉代表冷水，水管弯头外露不需要包保温棉。

发表于 2020-10-30 10:59:14

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头
