衢州公馆3-2-11#135㎡新中式——回归生活的本质

发表于 2020-4-17 09:58:56

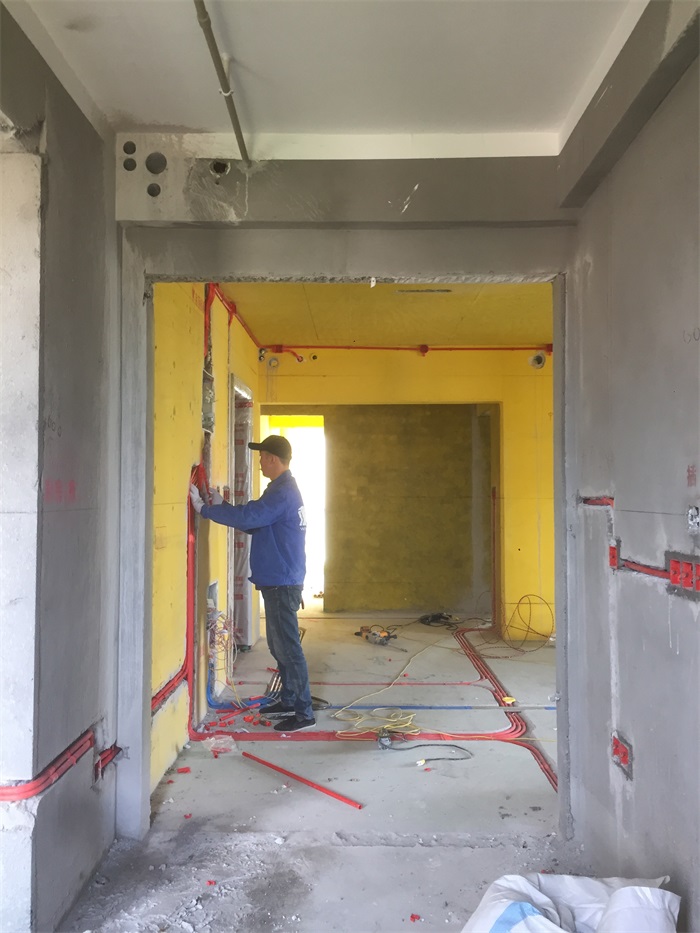

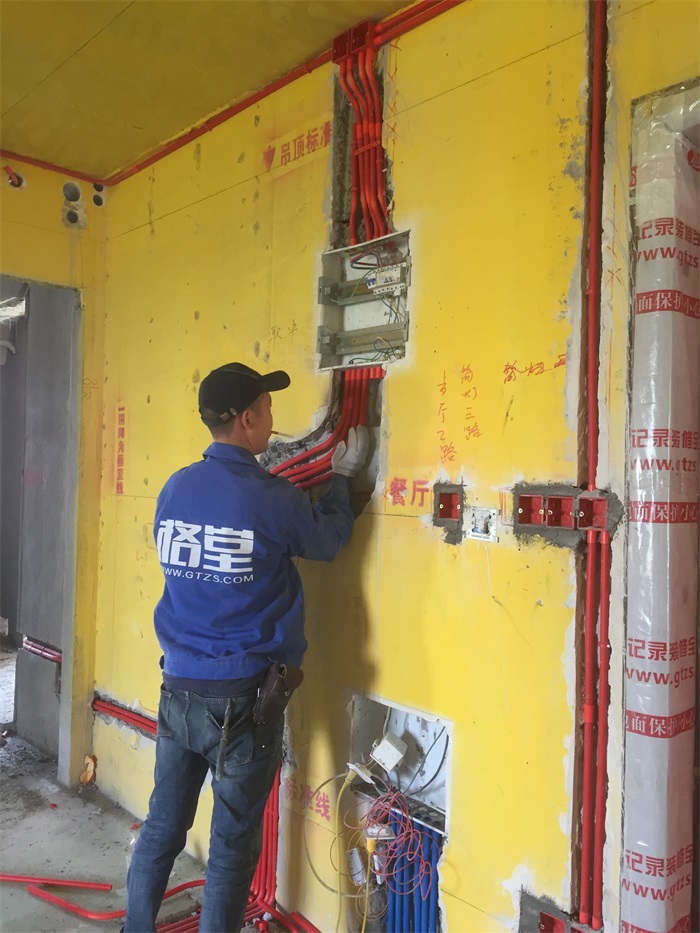

水电师傅正在墙面布置线管。

发表于 2020-4-17 10:06:40

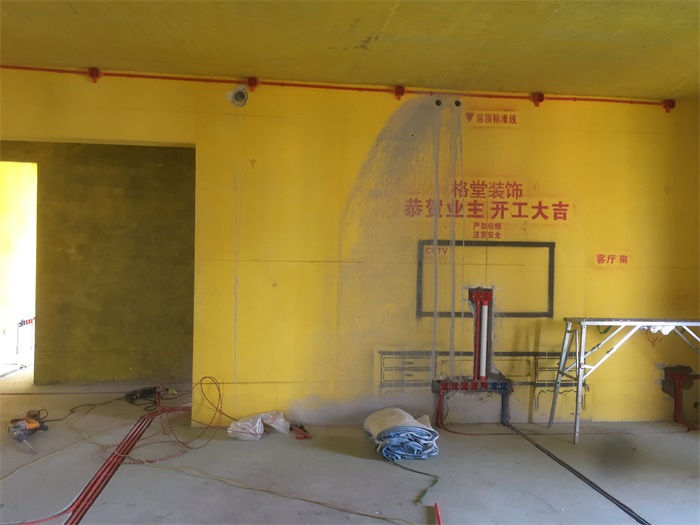

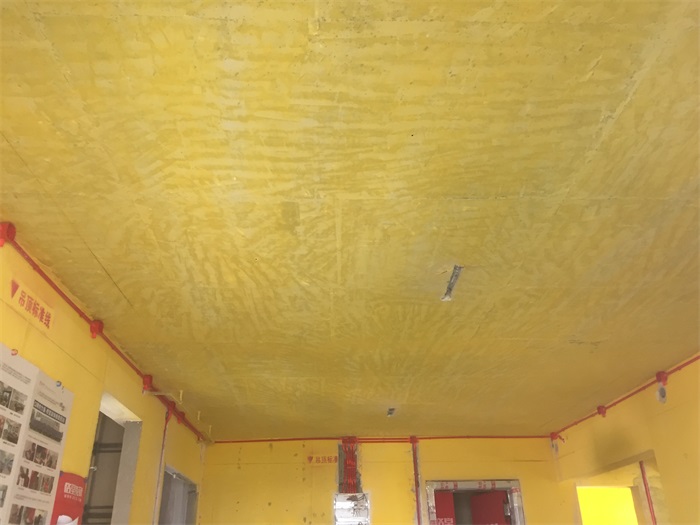

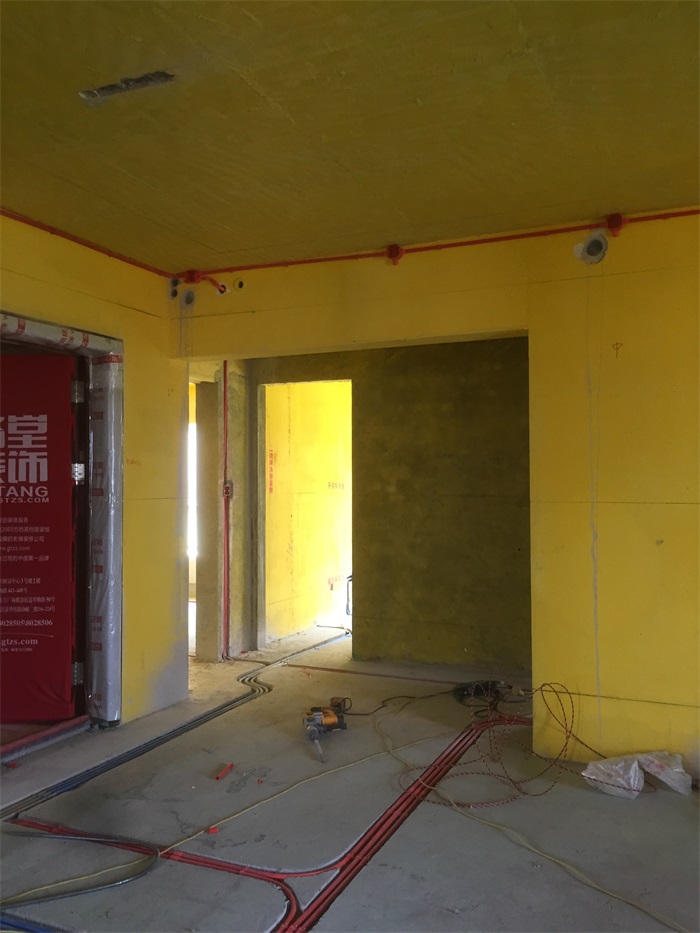

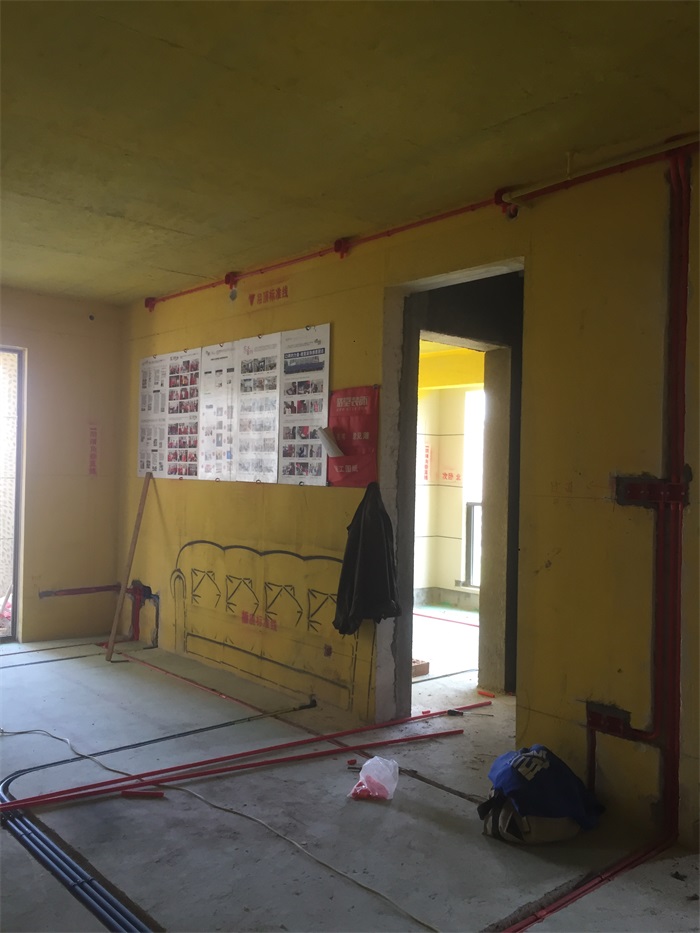

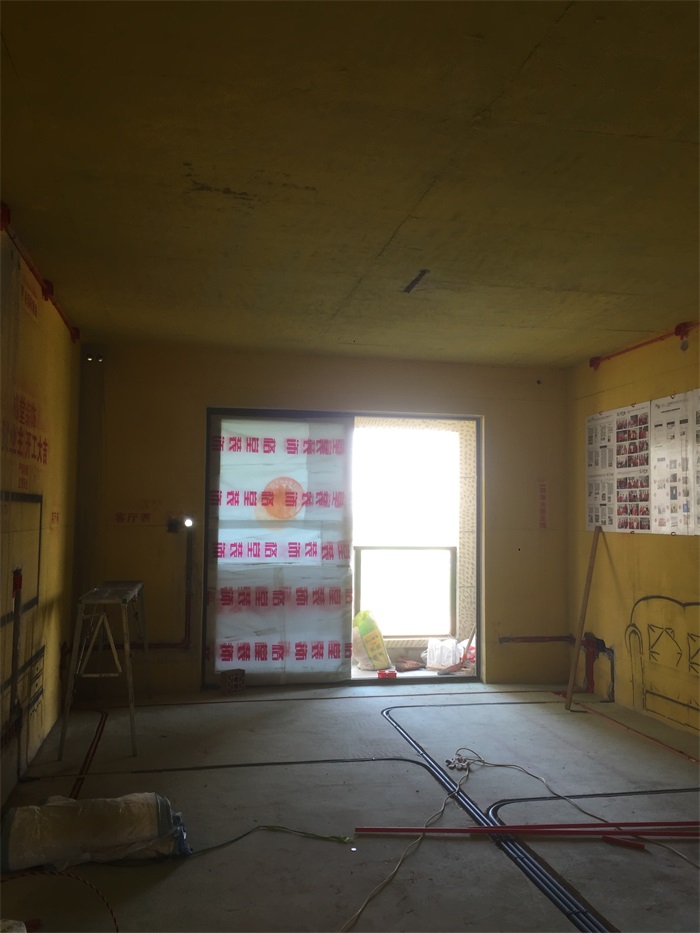

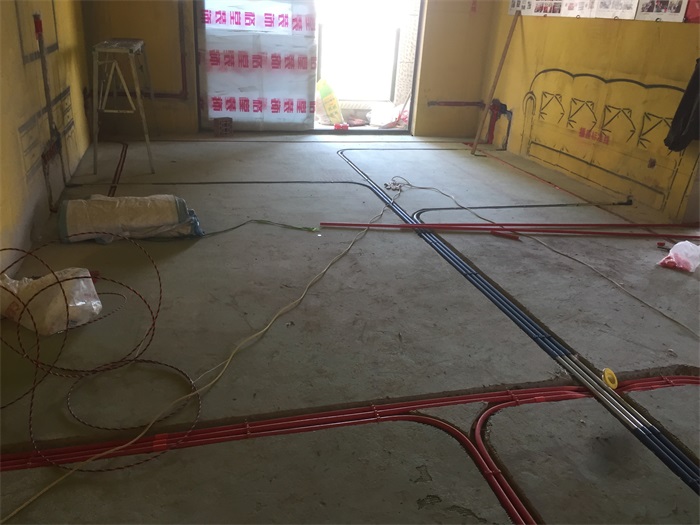

客厅墙面和地面线管布置，横平竖直哦！

墙面电视线有专门的管道预埋，避免信号干扰。

墙面瓷砖离地净高30厘米。

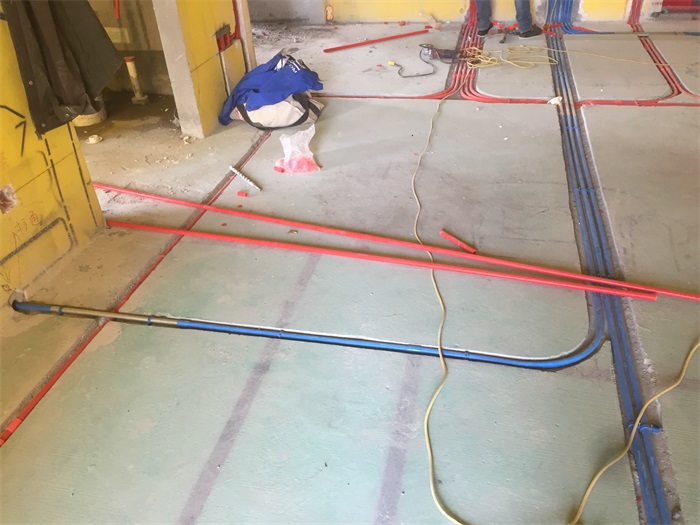

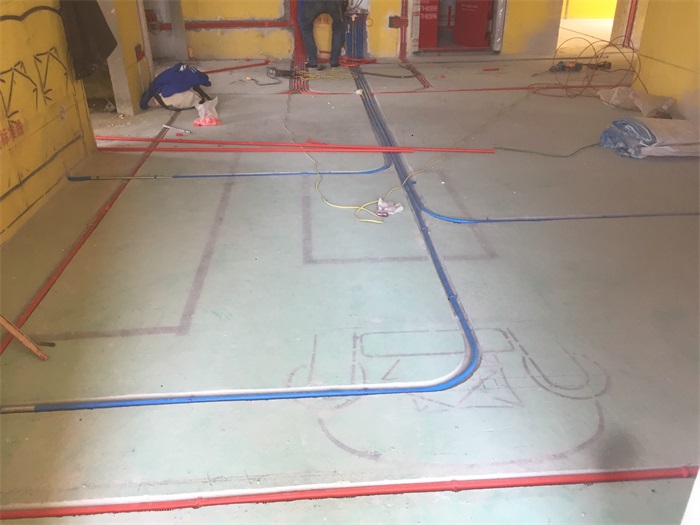

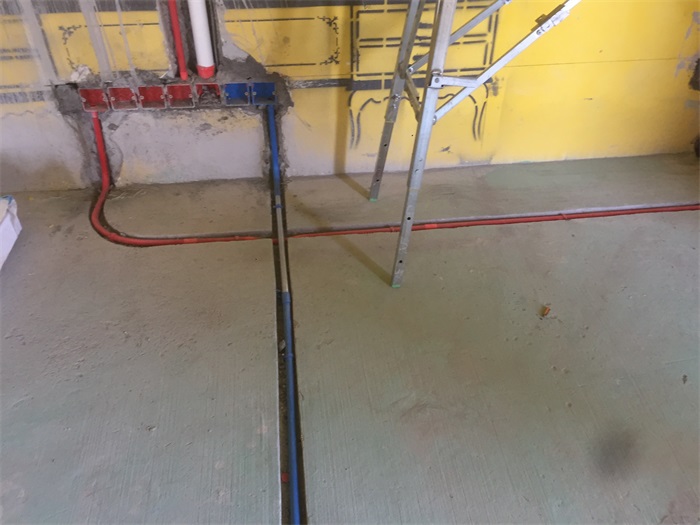

地面线管并排3根以上每根相隔1厘米水泥砂浆缝，强弱电线距离30厘米以上，防止信号干扰，并且地面开槽圆弧形，大湾工艺，既方便电线抽拉和更换，又平整美观哦！

地面开槽深度够深，线管布好以后，并不会高出地面，工艺非常精细！

发表于 2020-4-17 10:08:44

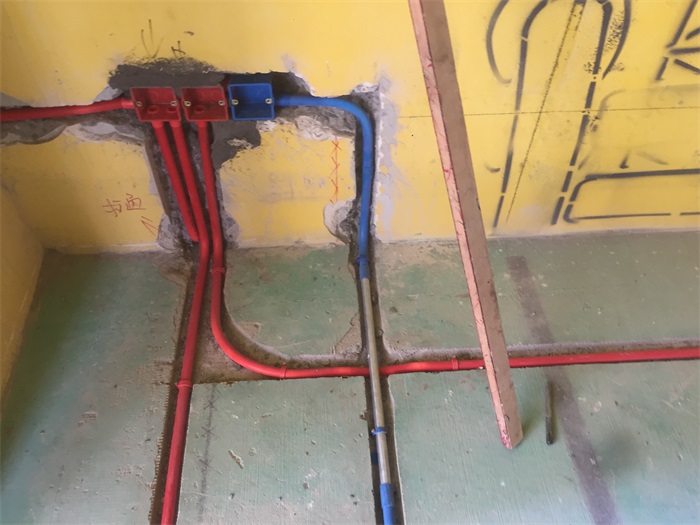

客厅墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

强弱电交接处用金属屏蔽管，防止干扰。

发表于 2020-4-17 10:12:22

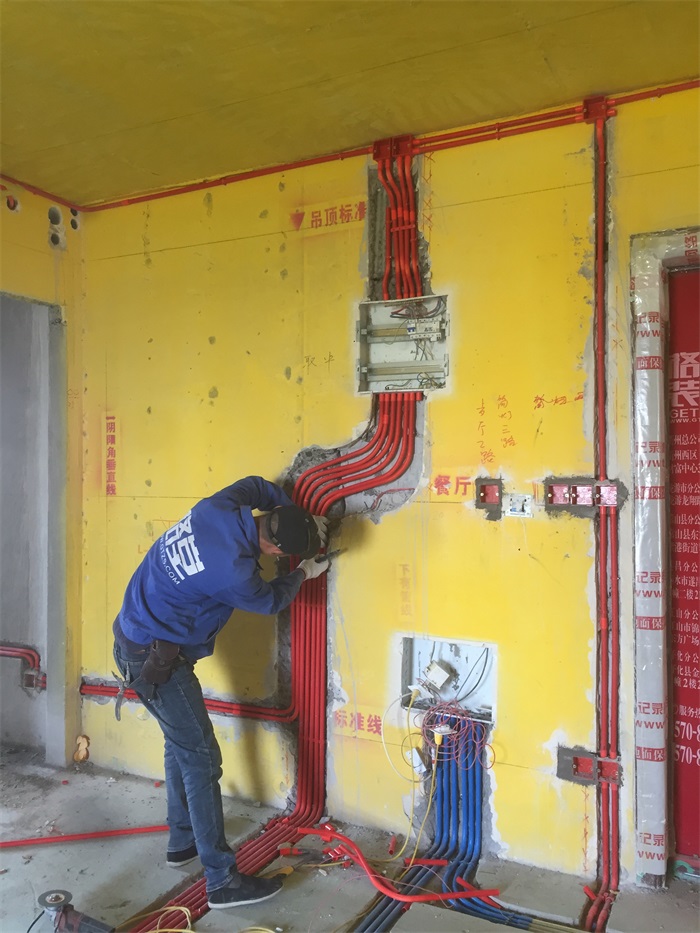

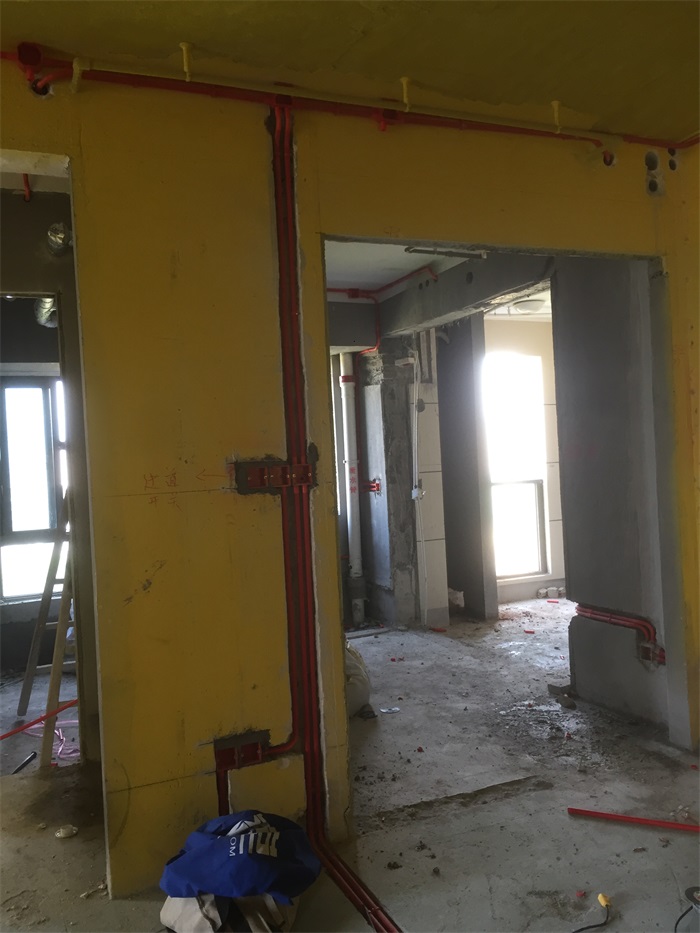

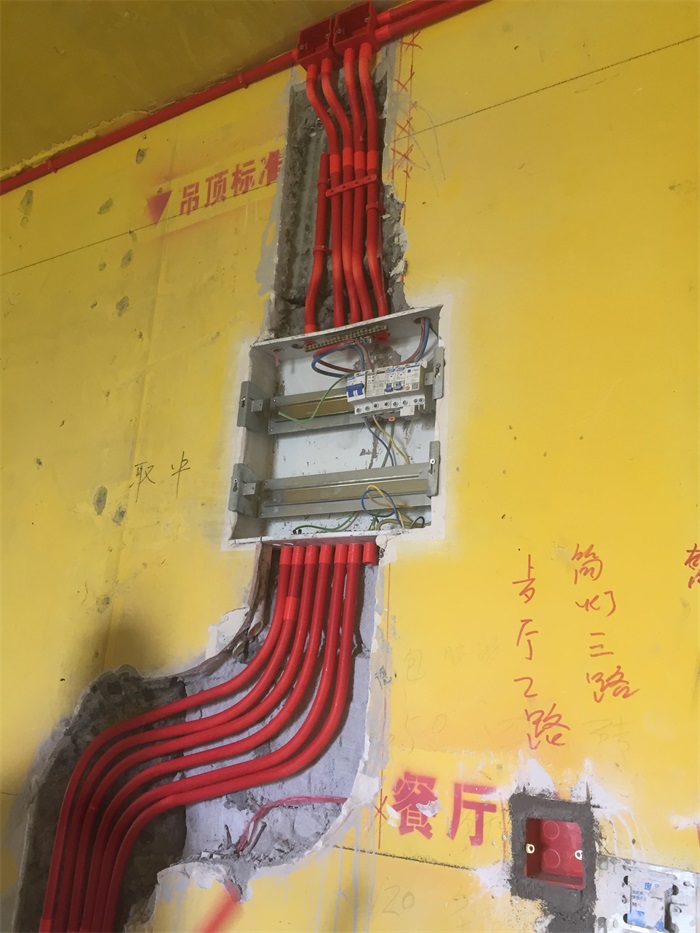

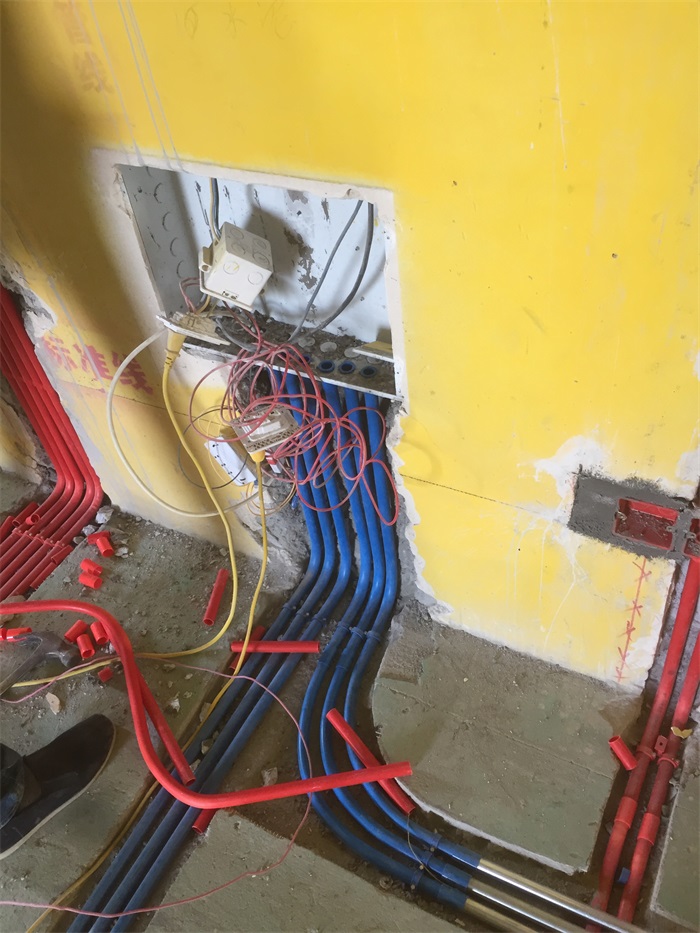

餐厅墙面配电箱和弱电箱安装平整，线管布置平整美观，强弱电线距离30厘米以上，防止信号干扰。

墙面线管并排3根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

发表于 2020-4-17 10:14:54

配电箱和弱电箱与线管连接处，杯梳安装到位，杯梳是连接管道与预埋的电箱、底盒的，可以防止电线被箱、盒的开口处划伤，特别是对于金属箱、盒。用于连接底盒和电箱跟线管。

发表于 2020-4-17 10:15:57

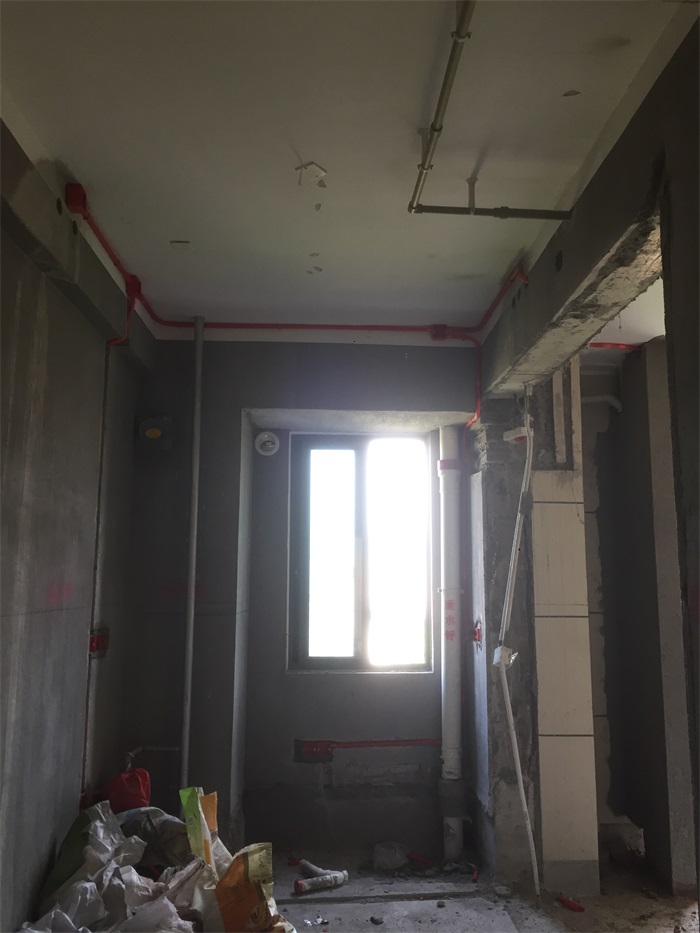

厨房墙面线管布置横平竖直哦！

发表于 2020-4-17 10:17:07

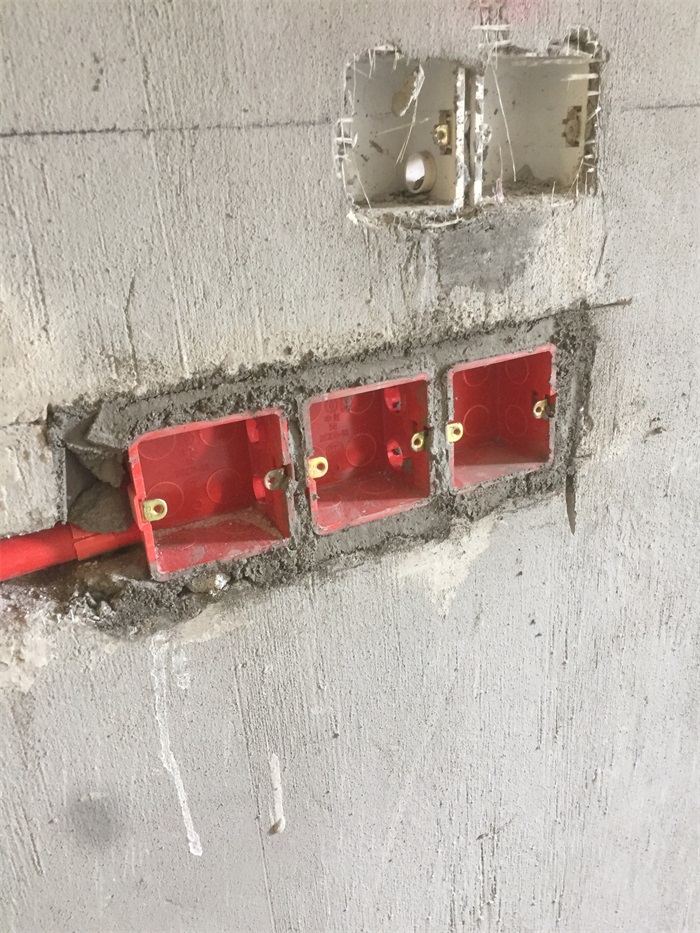

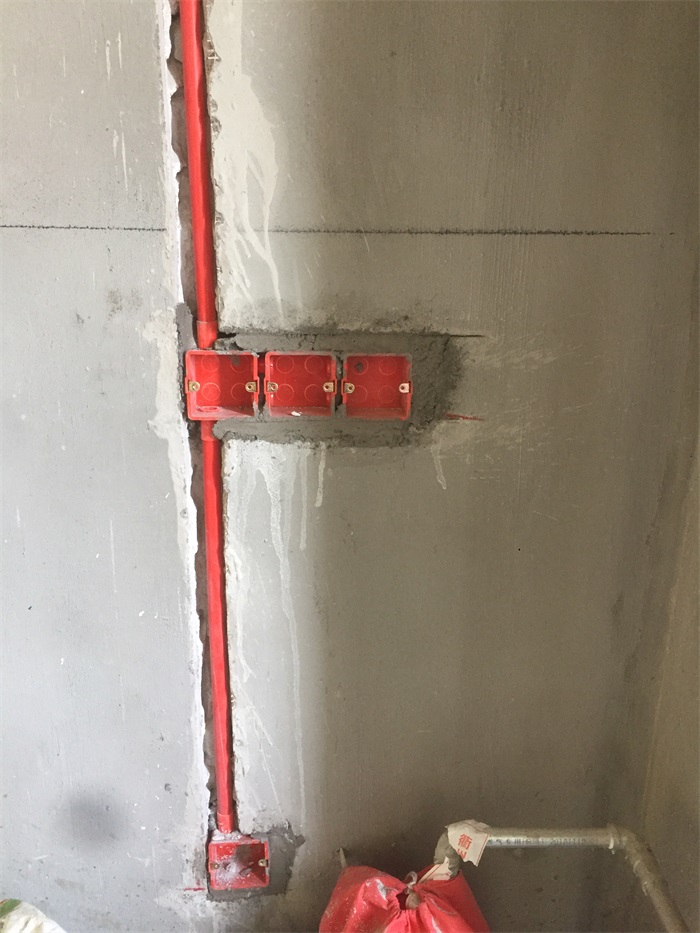

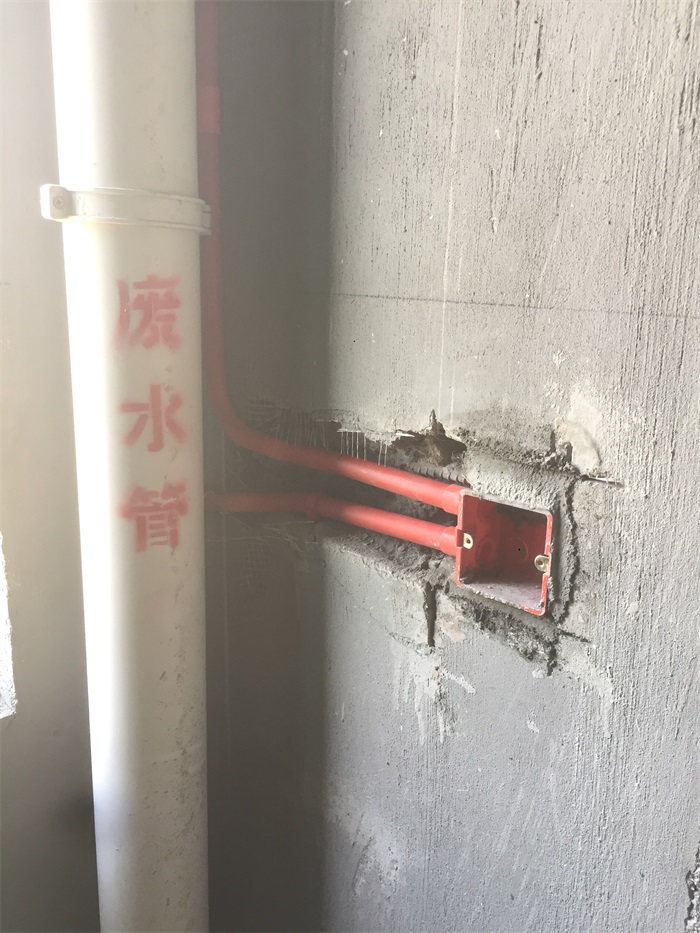

厨房墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

发表于 2020-4-17 10:17:39

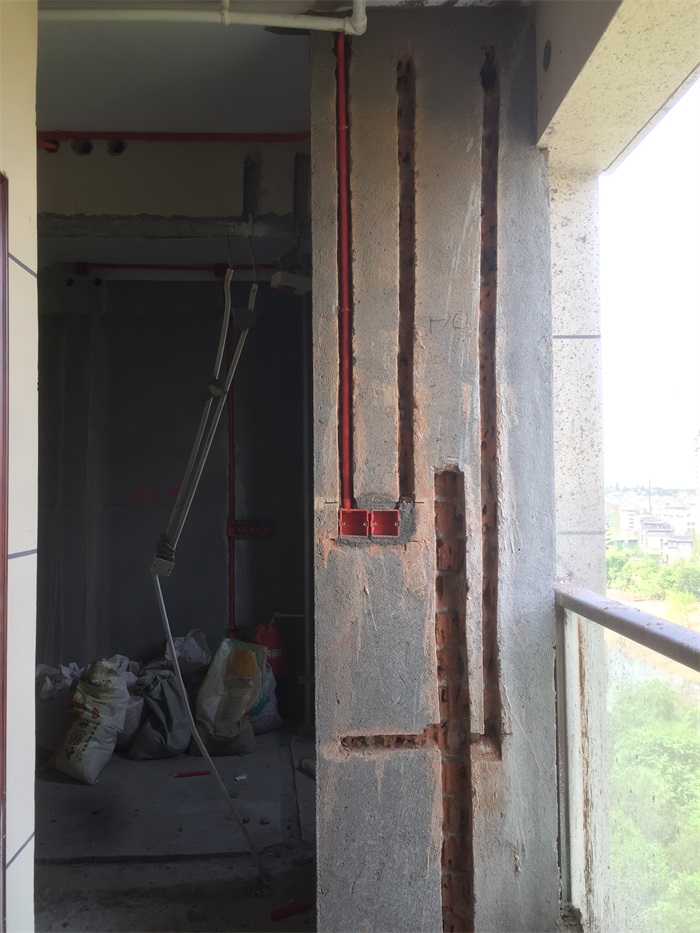

洗衣阳台墙面正在布置线管。

发表于 2020-4-17 10:18:58

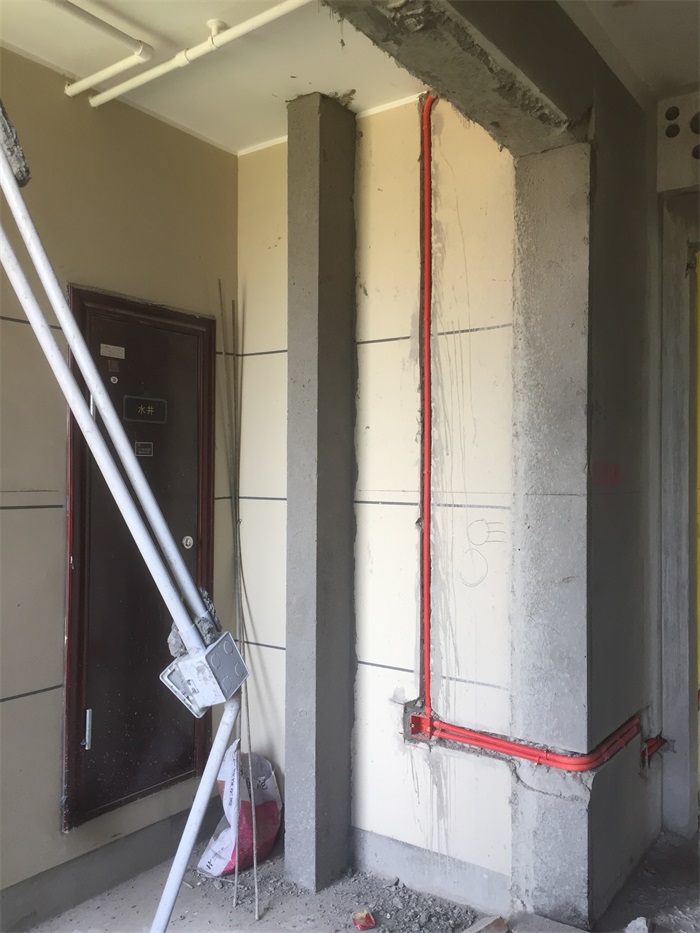

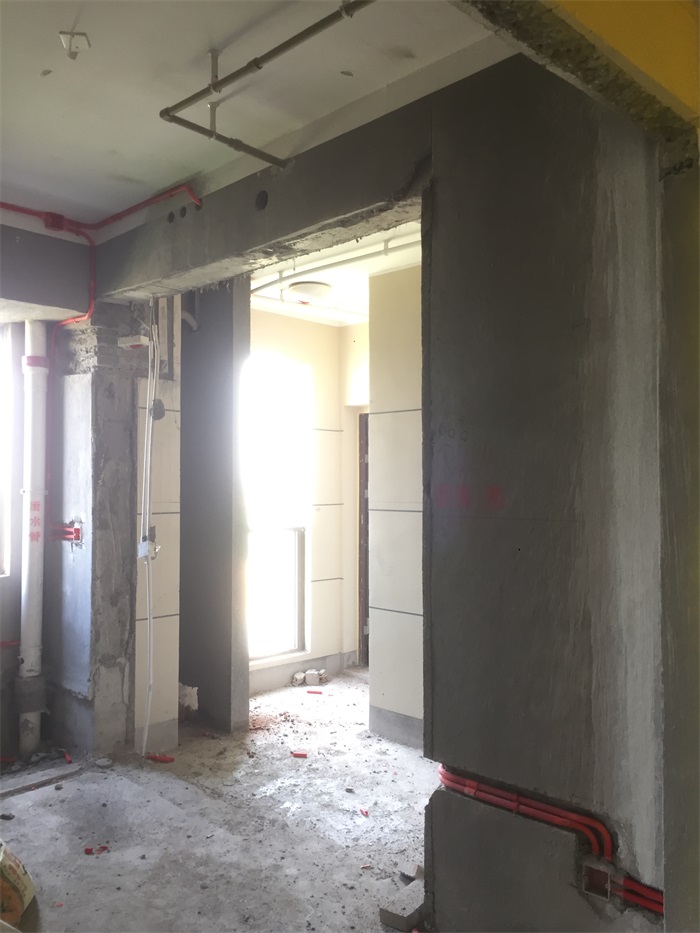

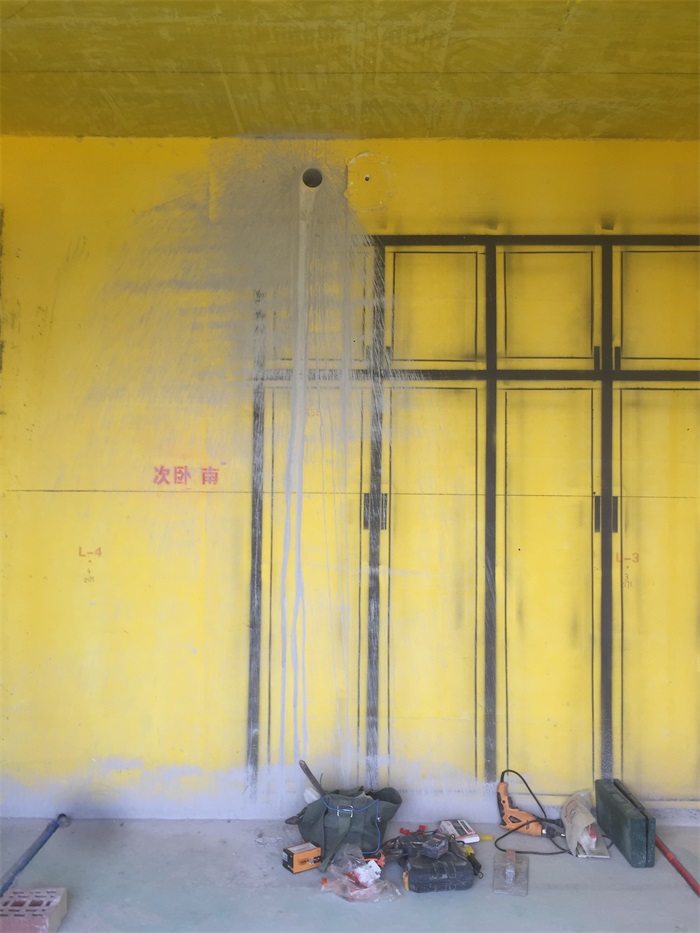

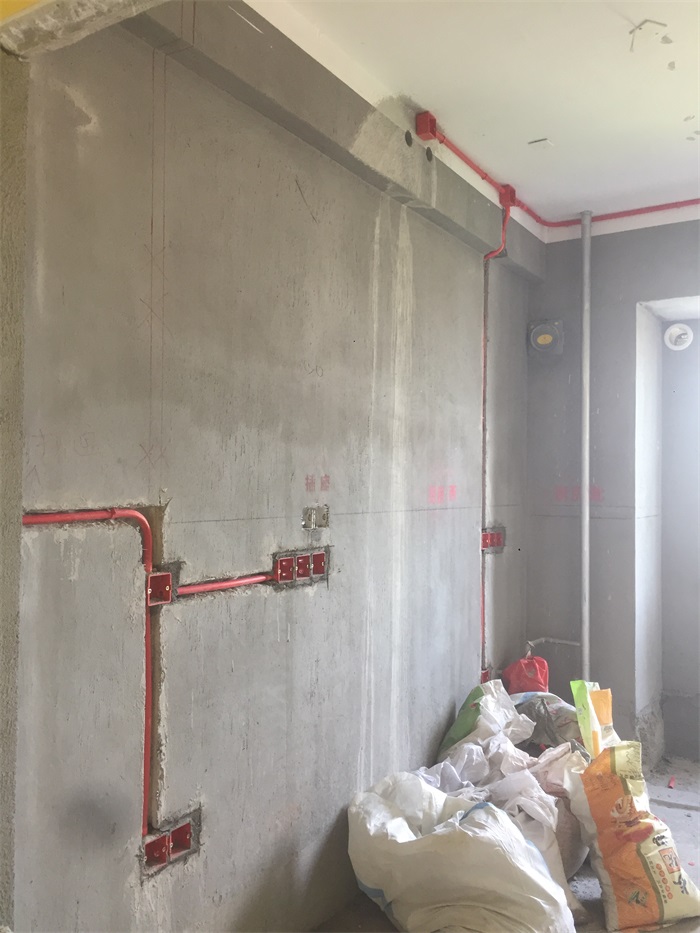

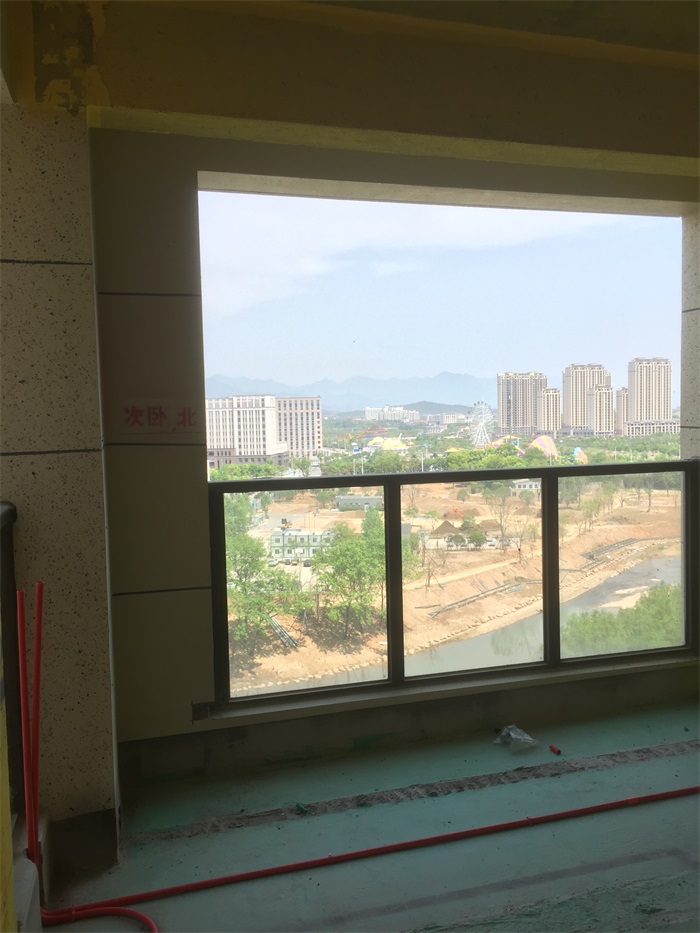

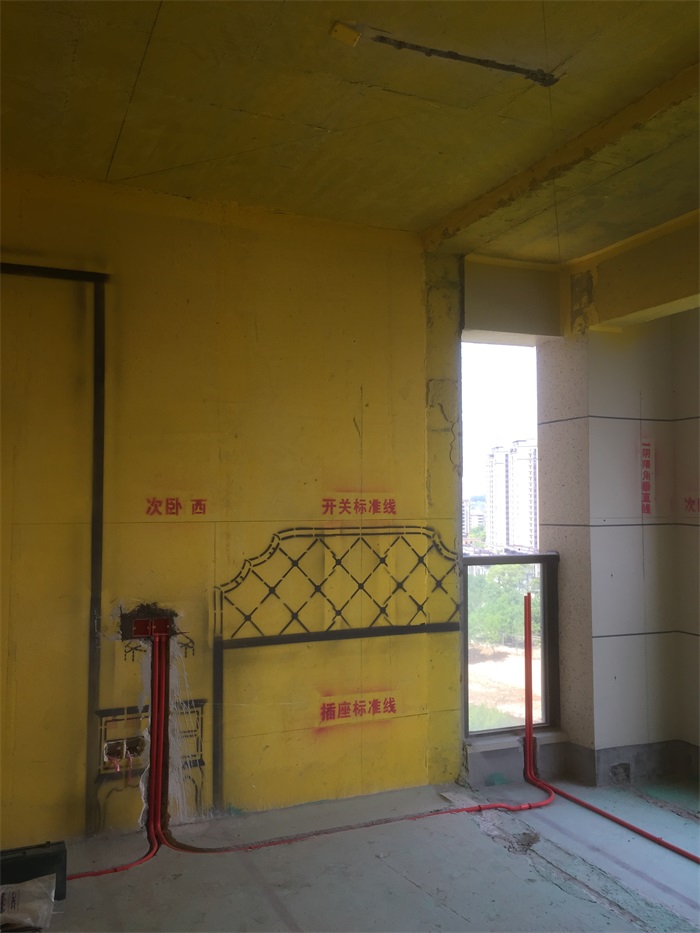

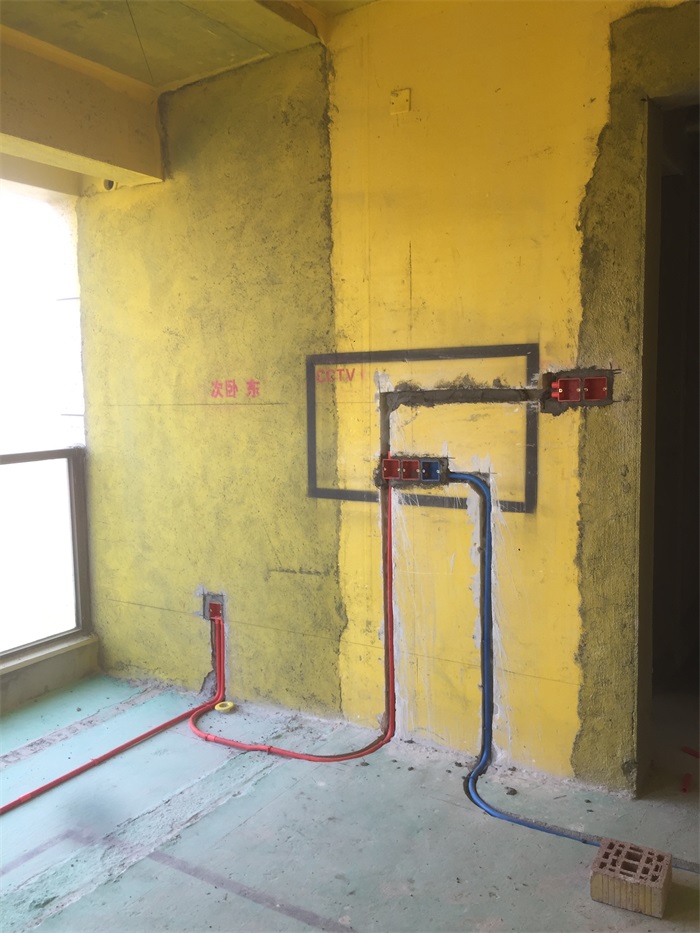

次卧墙面线管布置平整美观哦！

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝，防止墙面开裂。

房间墙面横线槽不得超过1.5米，防止后期墙面开裂。并且强弱电线距离30厘米以上，防止干扰。

发表于 2020-4-17 10:20:25

本帖最后由格堂飞飞于 2020-4-17 10:22 编辑

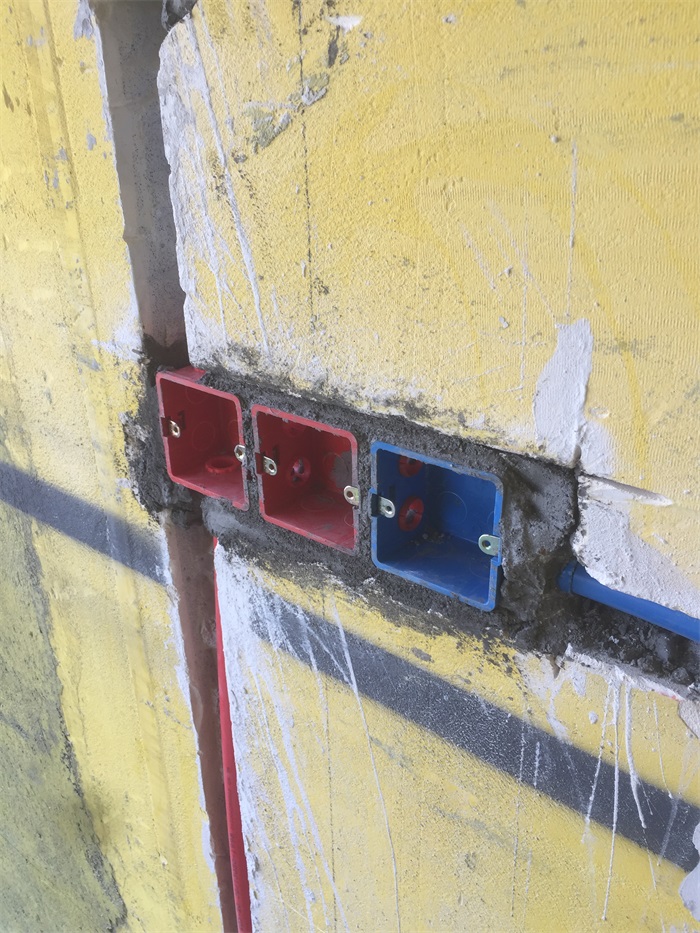

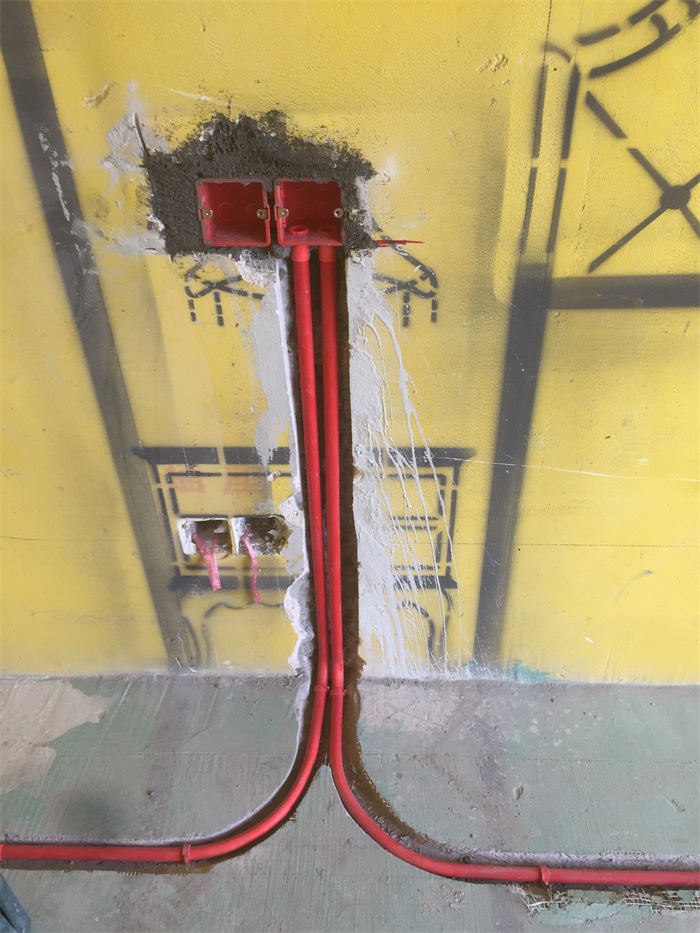

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

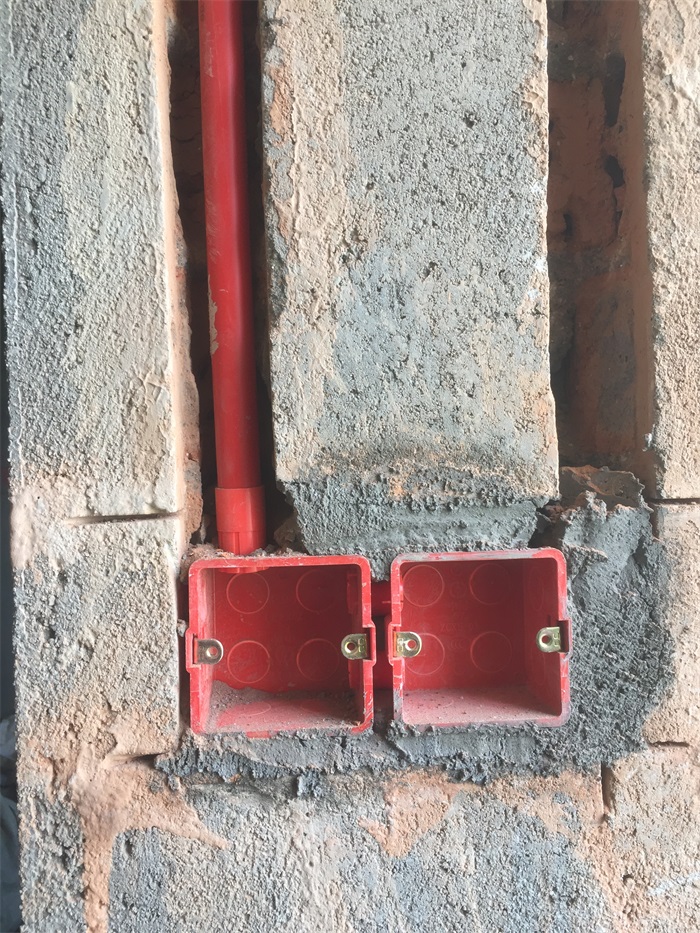

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。
