衢州公馆3-2-11#135㎡新中式——回归生活的本质

发表于 2020-4-17 10:21:32

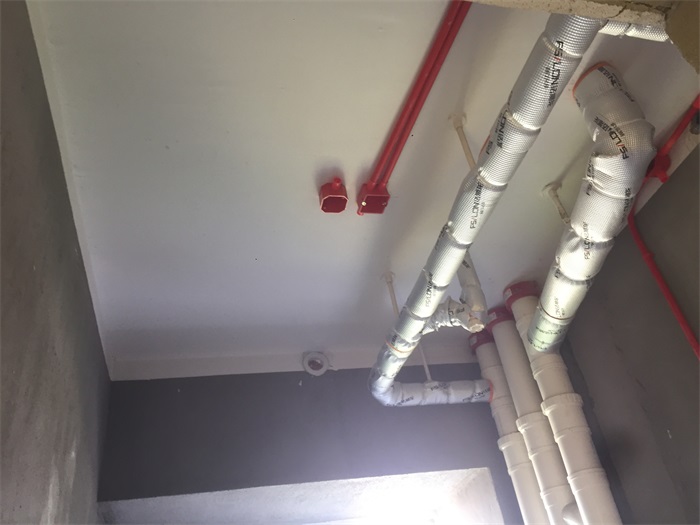

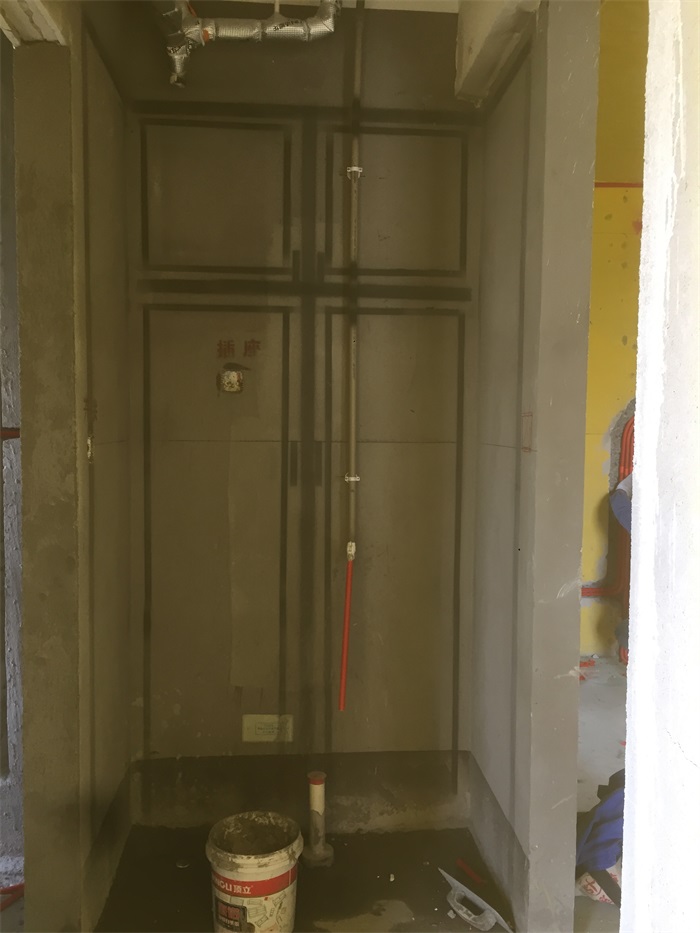

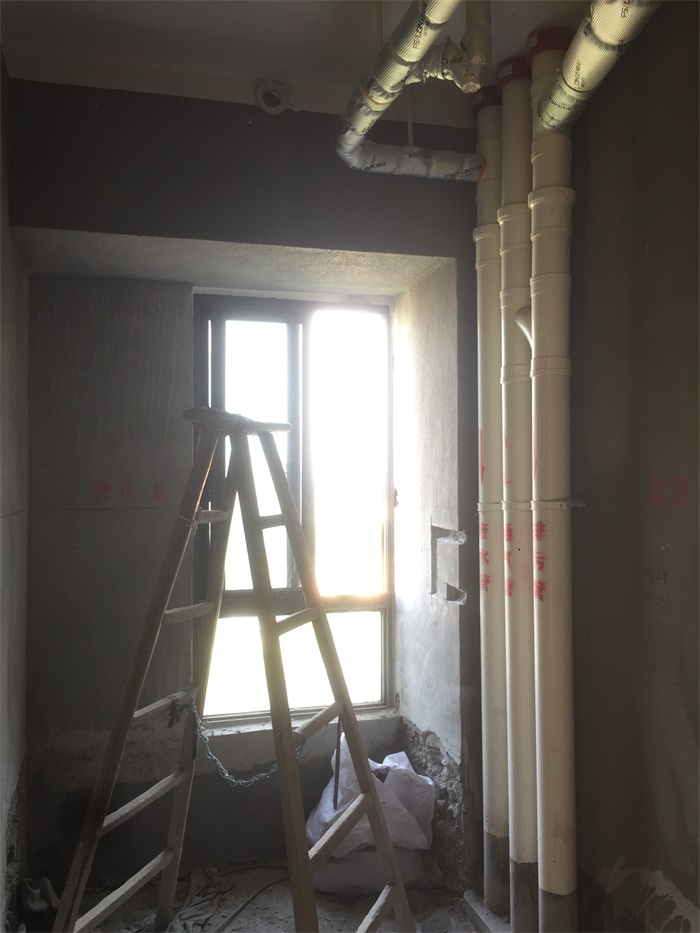

次卫墙面正在布置线管，强电用红线盒、红线管，弱电用蓝线盒、蓝线管。

发表于 2020-4-17 10:24:42

本帖最后由格堂飞飞于 2020-4-20 15:24 编辑

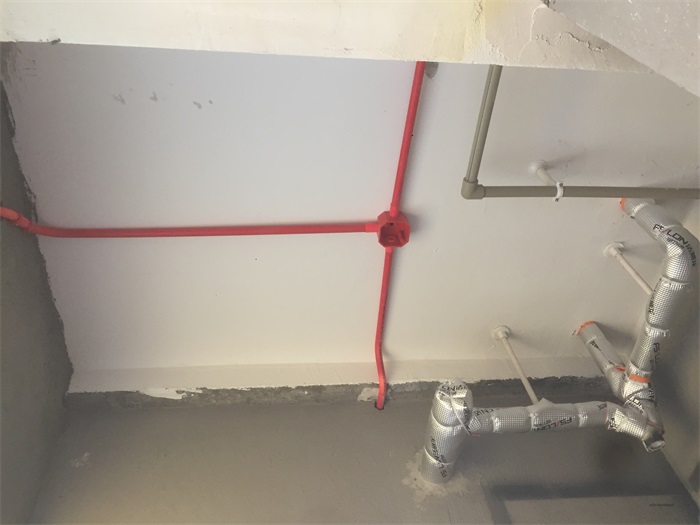

次卫墙面正在布置线管，强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

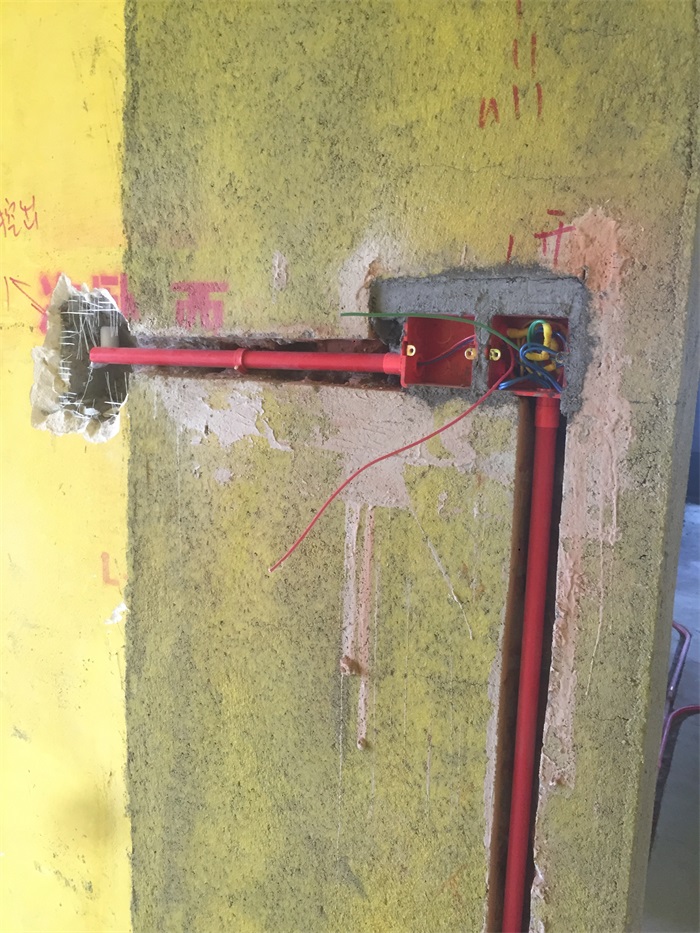

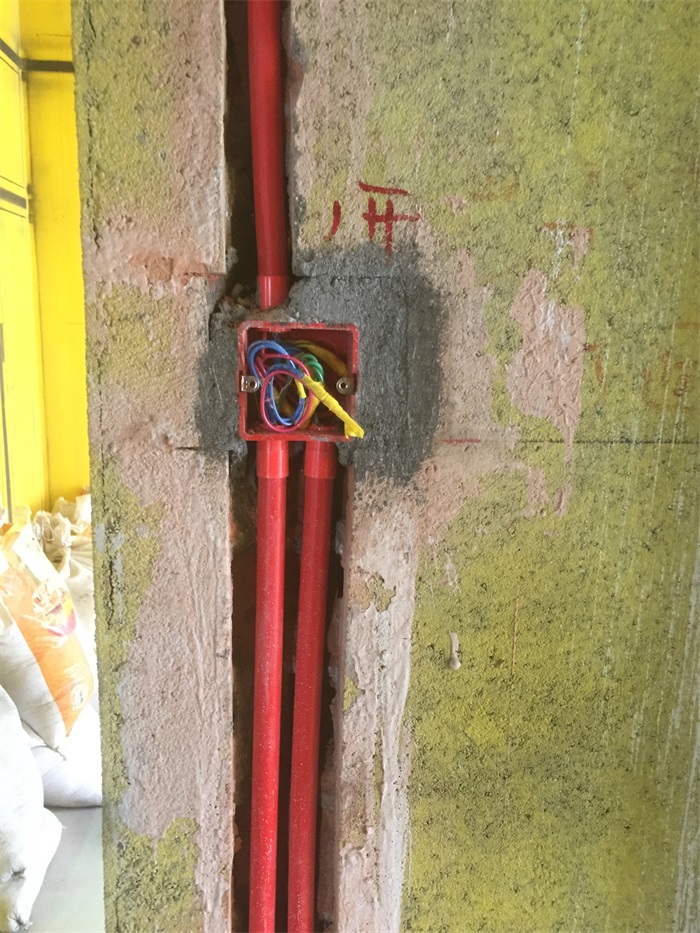

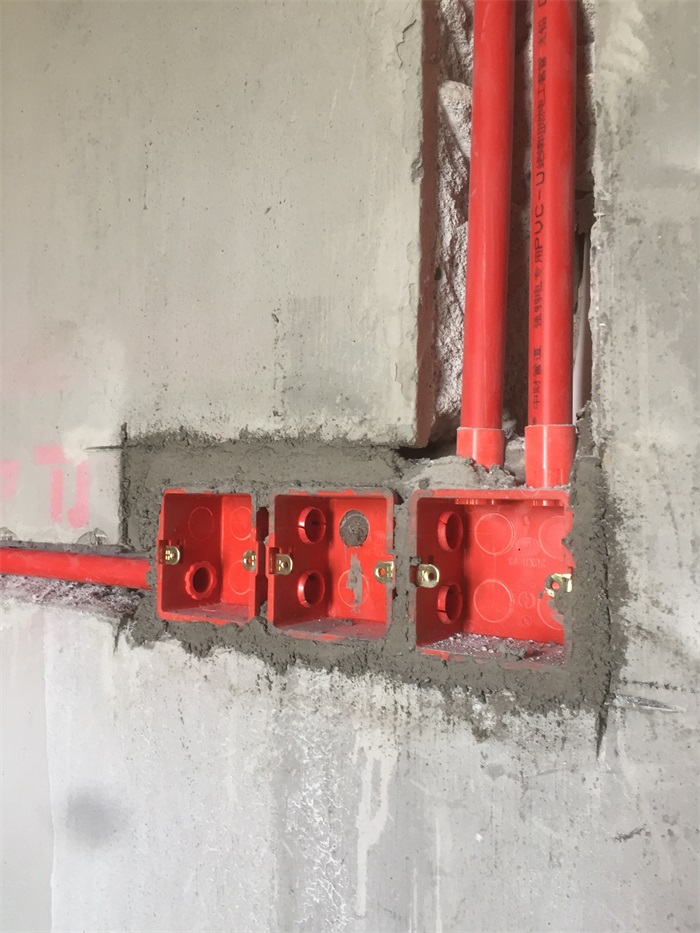

墙面暗盒快速连接件安装到位，线管和线盒连接加杯梳，使连接更加牢固，防止穿线时破坏电线绝缘层作用。

发表于 2020-4-20 14:20:14

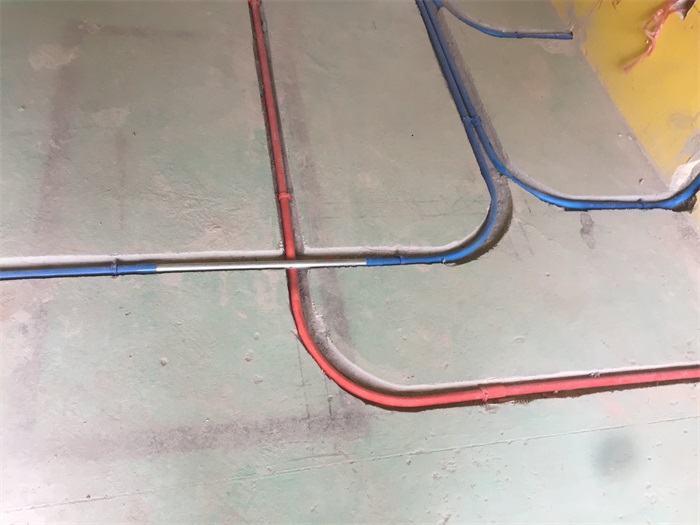

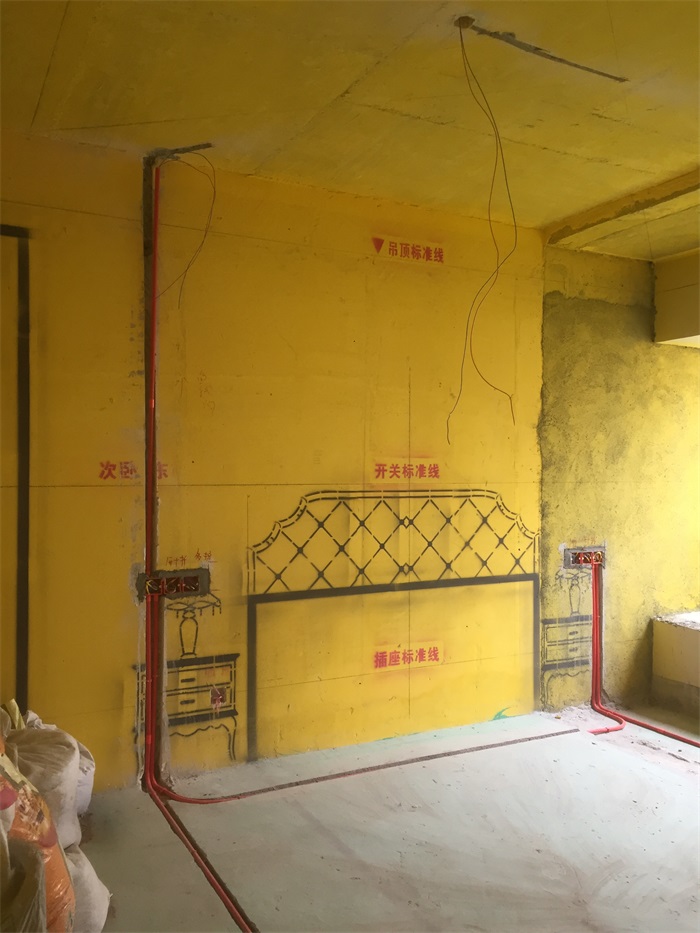

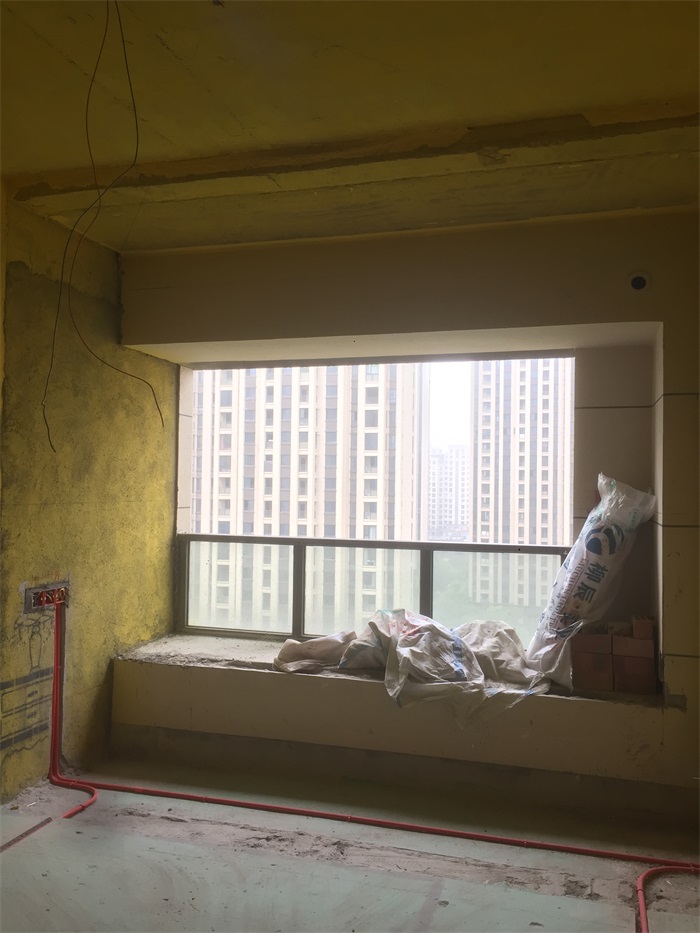

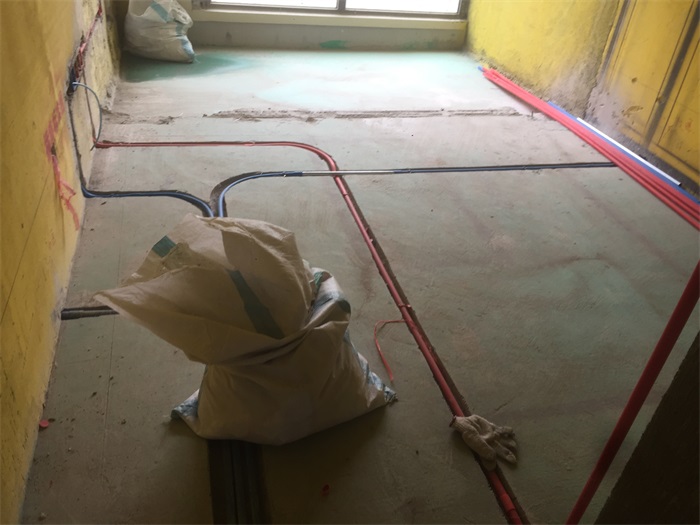

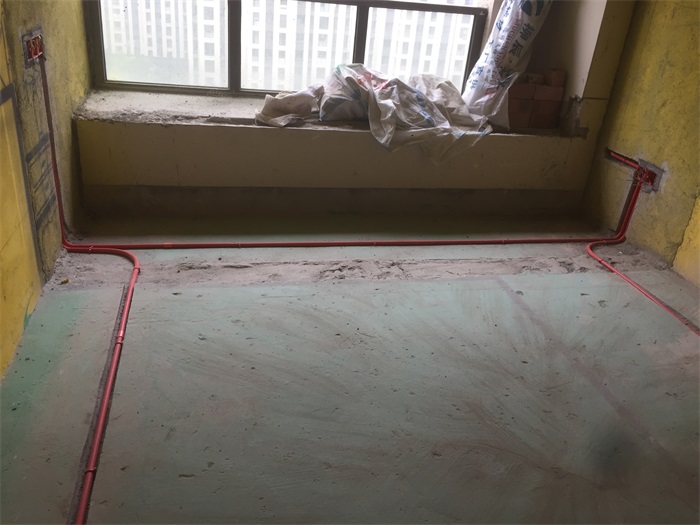

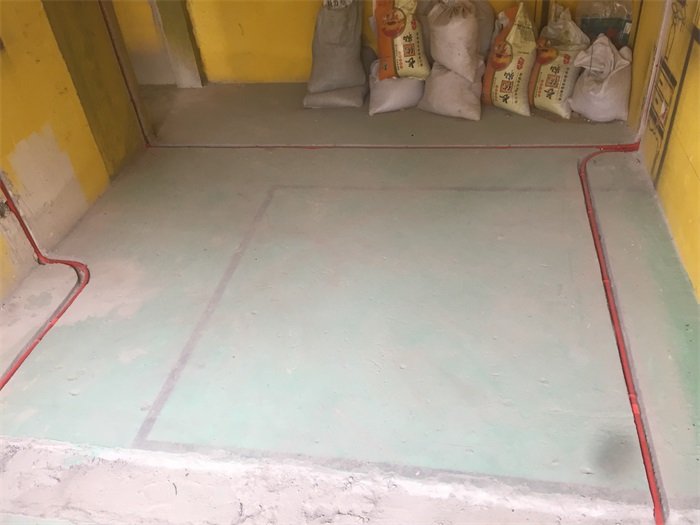

次卧墙面和地面线管布置，横平竖直哦！

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

房间墙面横线槽不得超过1.5米，防止后期墙面开裂。并且强弱电线距离30厘米以上，防止干扰。

发表于 2020-4-20 14:22:44

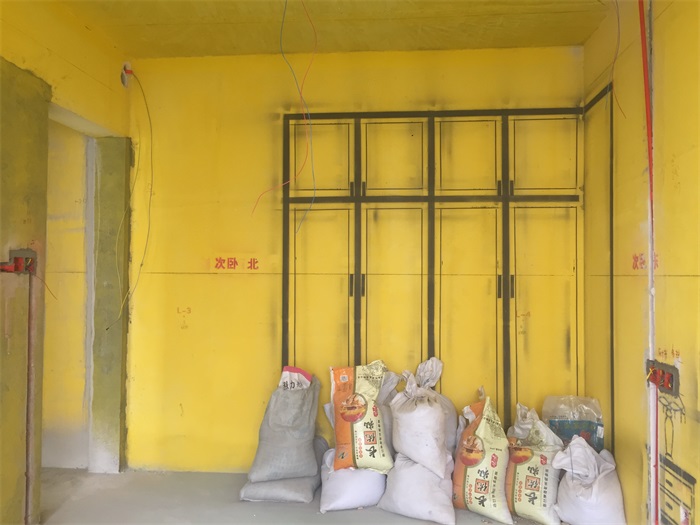

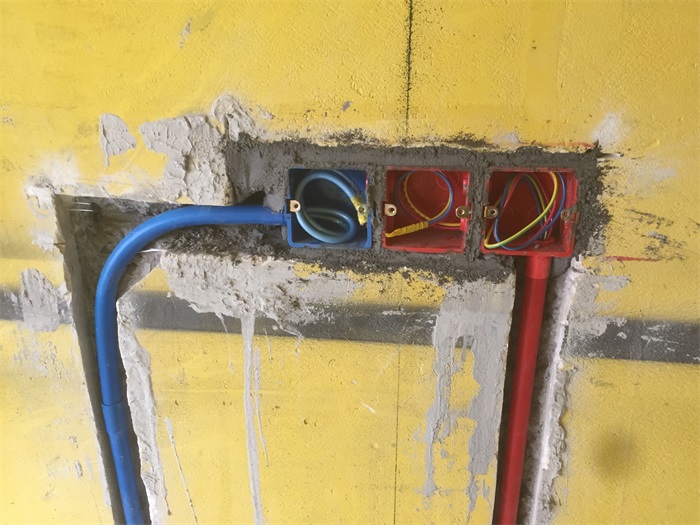

次卧墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2020-4-20 14:30:12

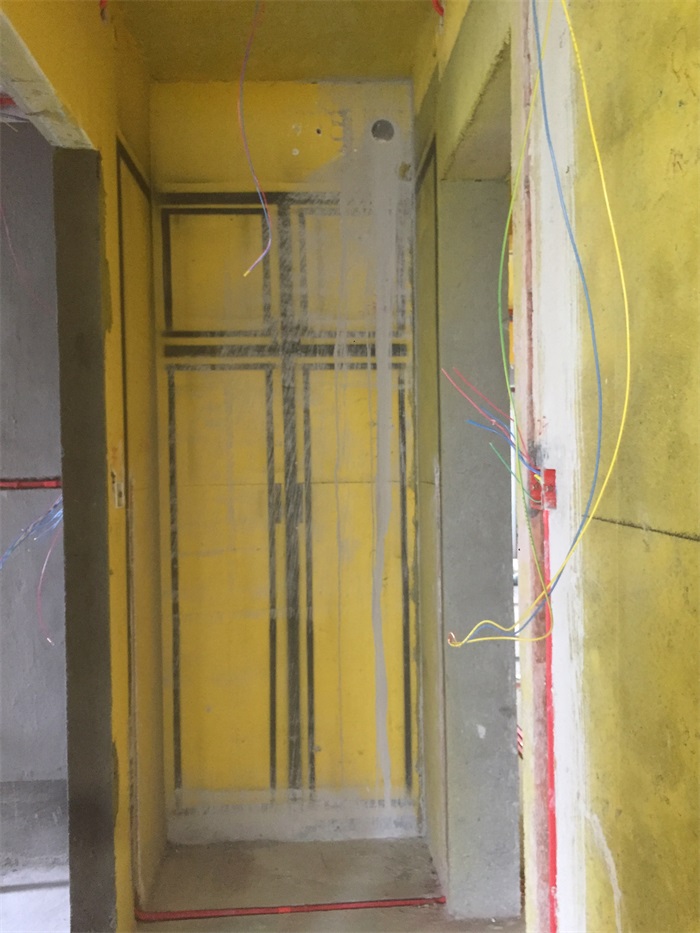

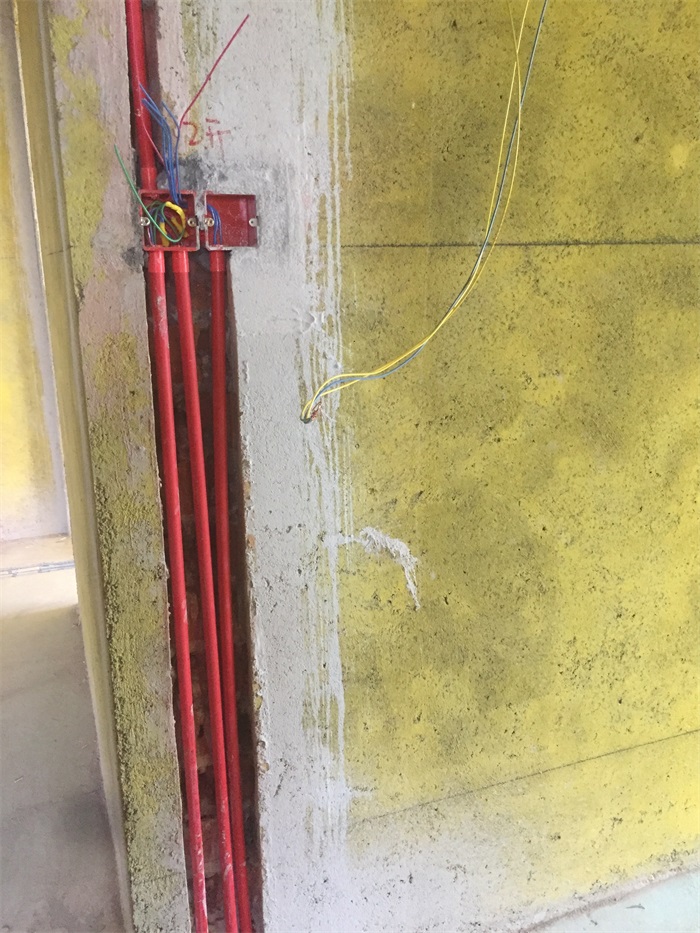

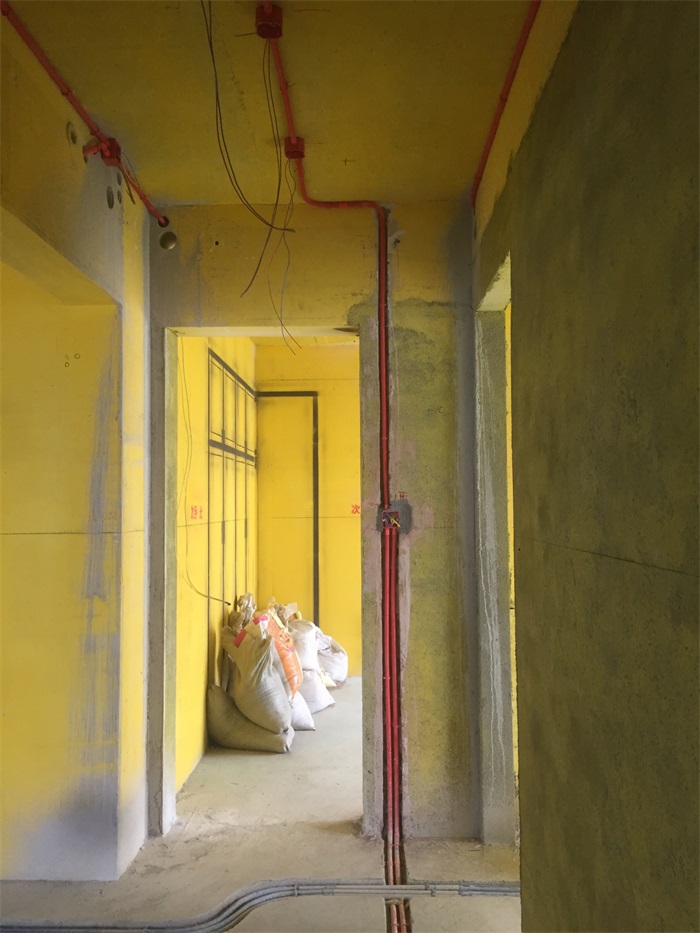

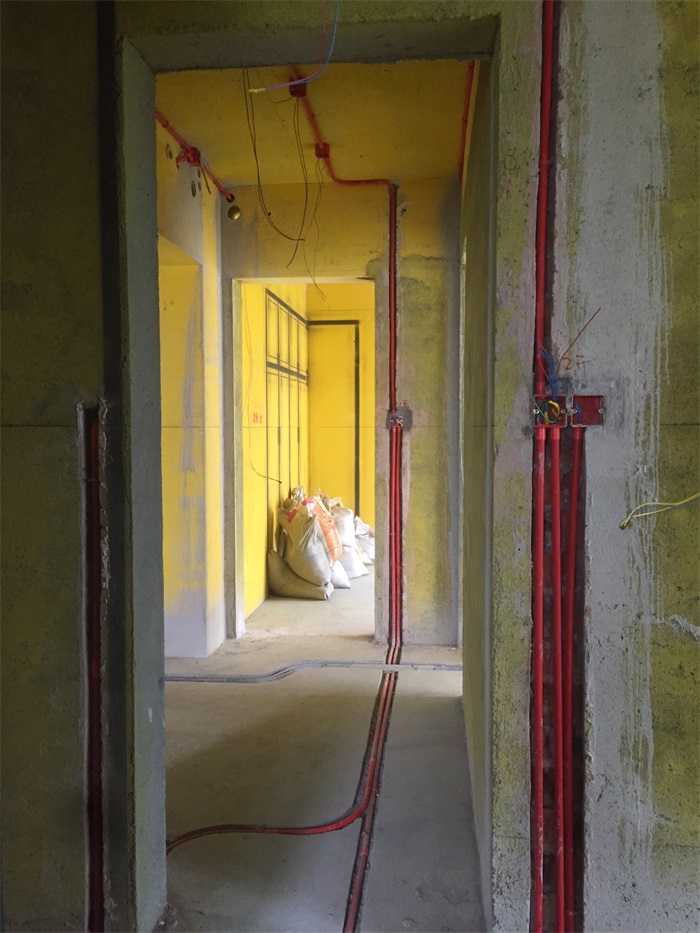

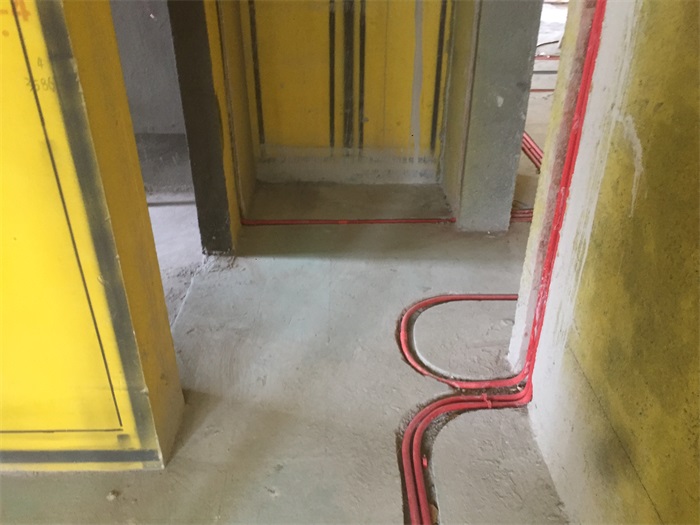

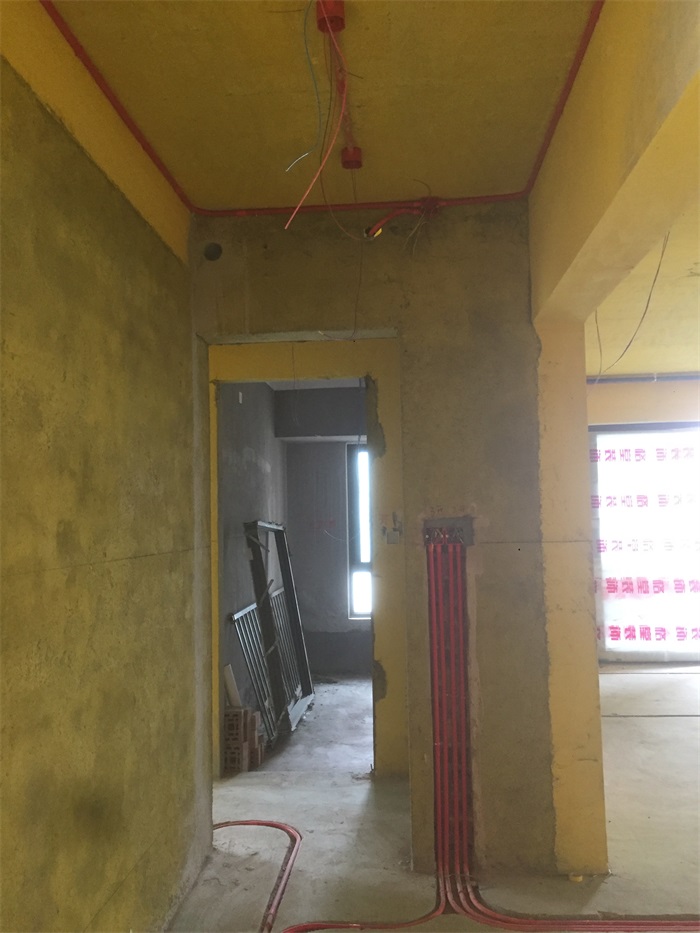

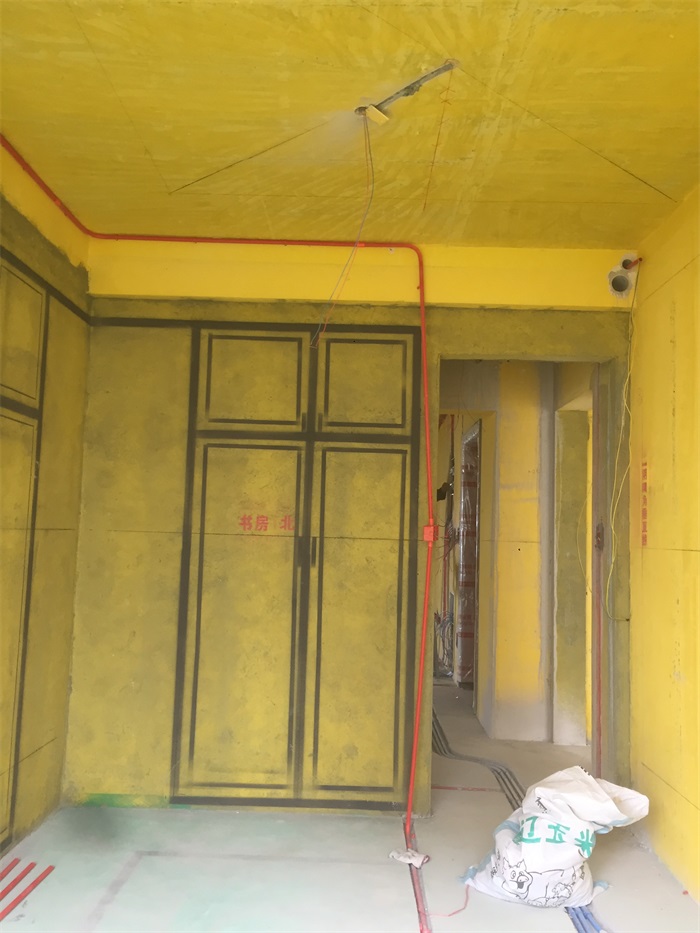

房间过道墙面和地面线管，布置横平竖直。

同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

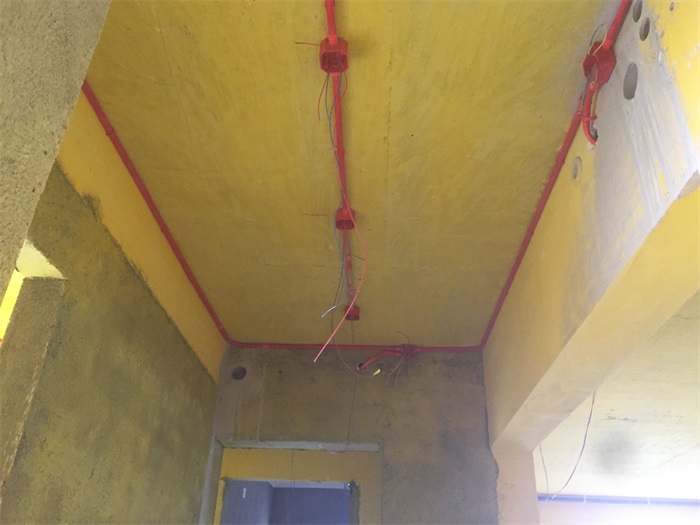

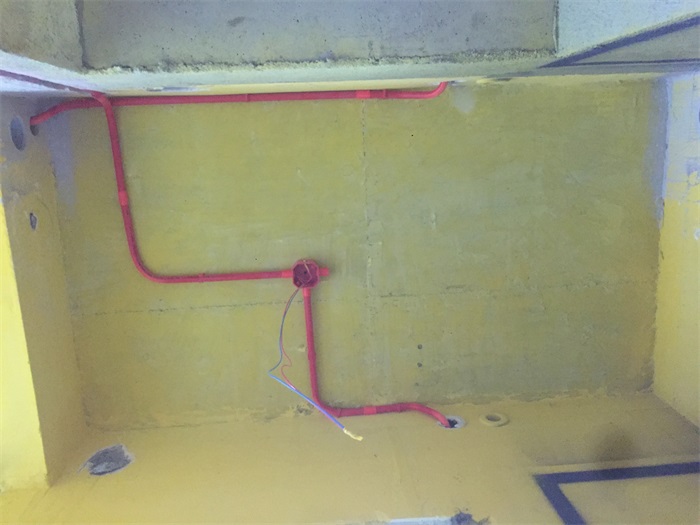

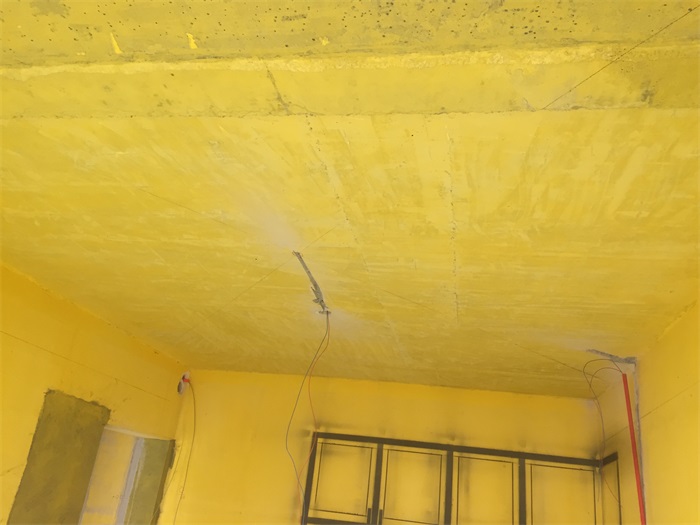

.顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

发表于 2020-4-20 14:32:54

本帖最后由格堂飞飞于 2020-4-20 14:36 编辑

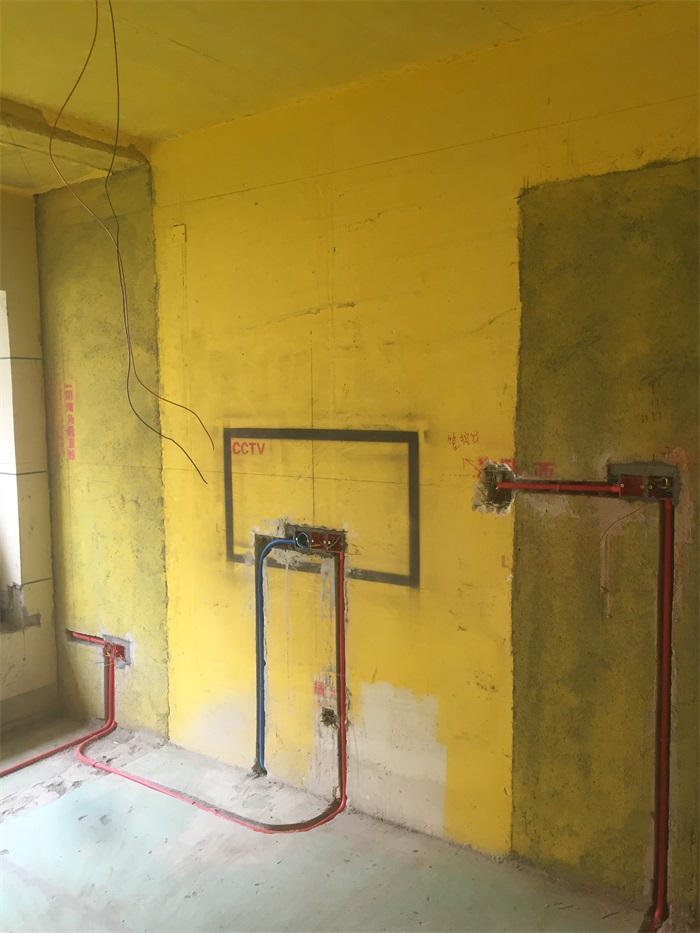

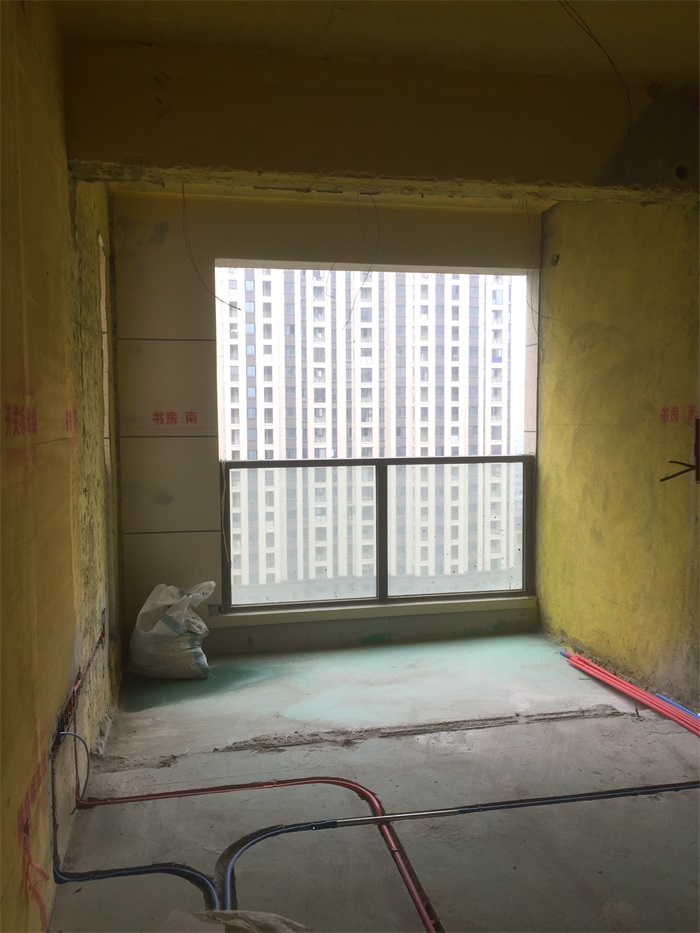

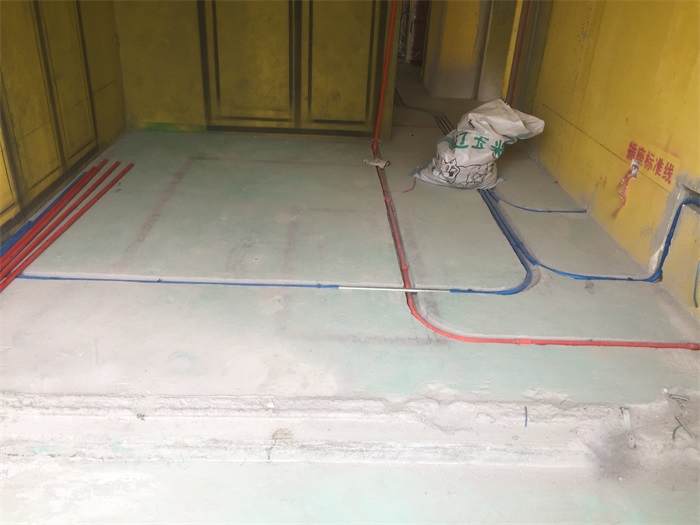

书房墙面和地面线管，横平竖直。

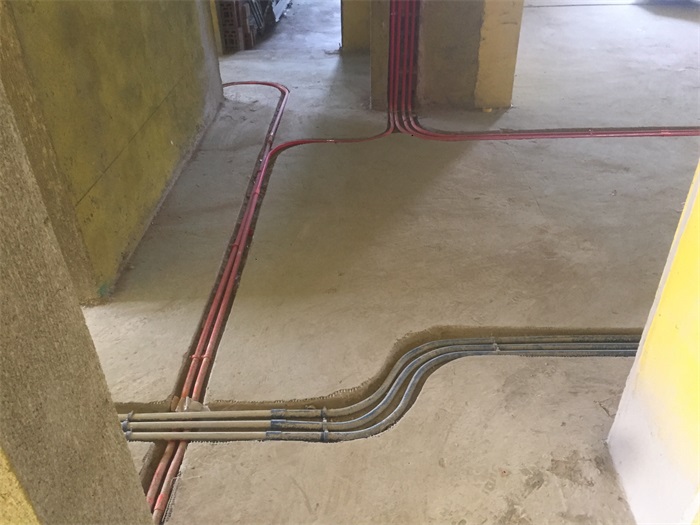

强弱电交接处用金属屏蔽管，防止干扰。

发表于 2020-4-20 14:37:30

书房墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

发表于 2020-4-20 14:38:44

主卧

发表于 2020-4-20 14:40:39

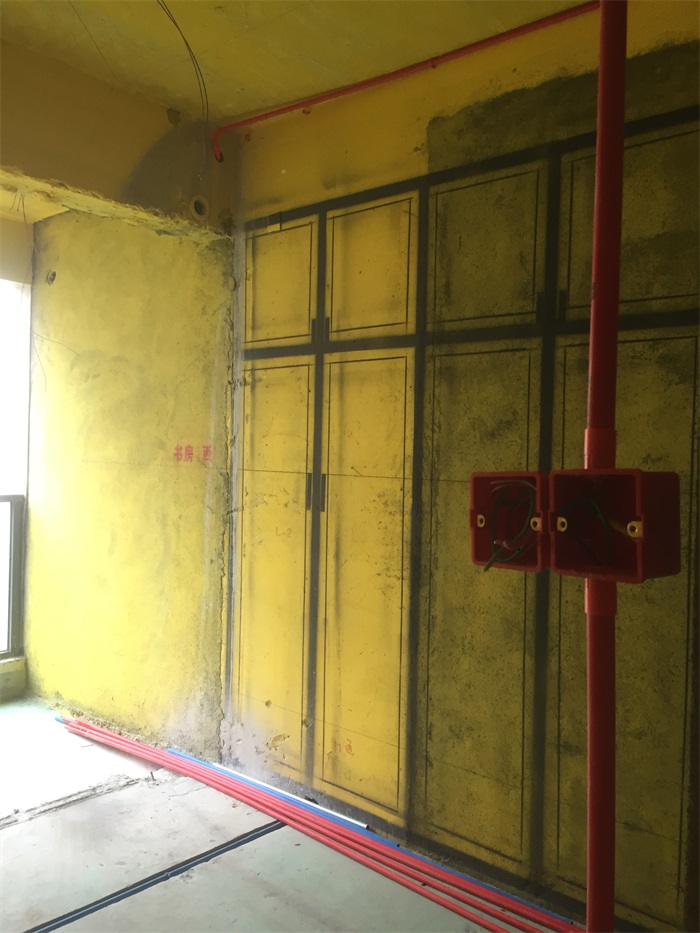

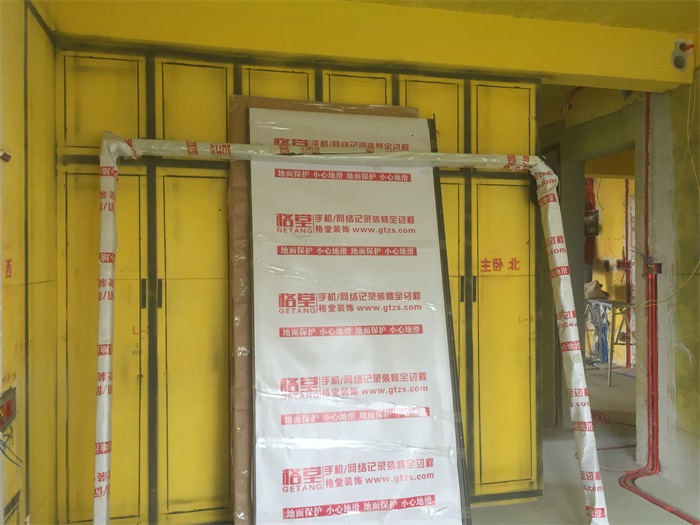

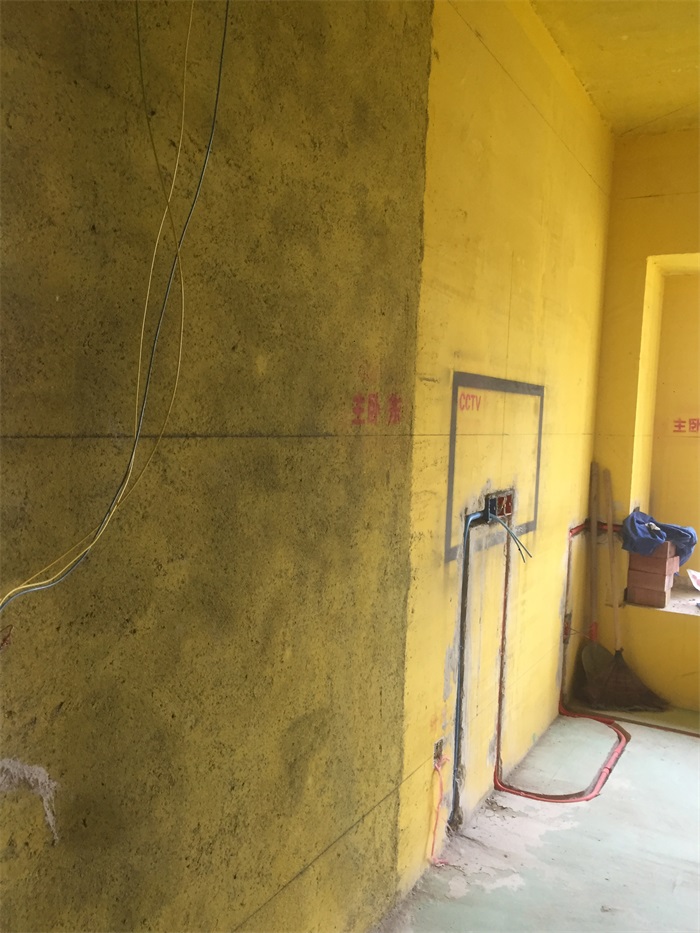

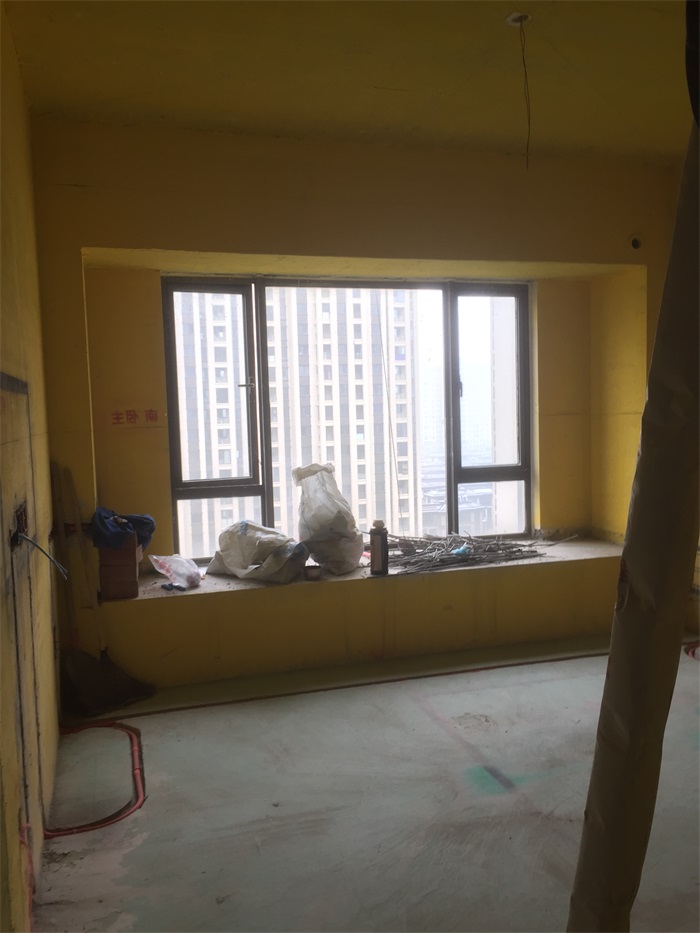

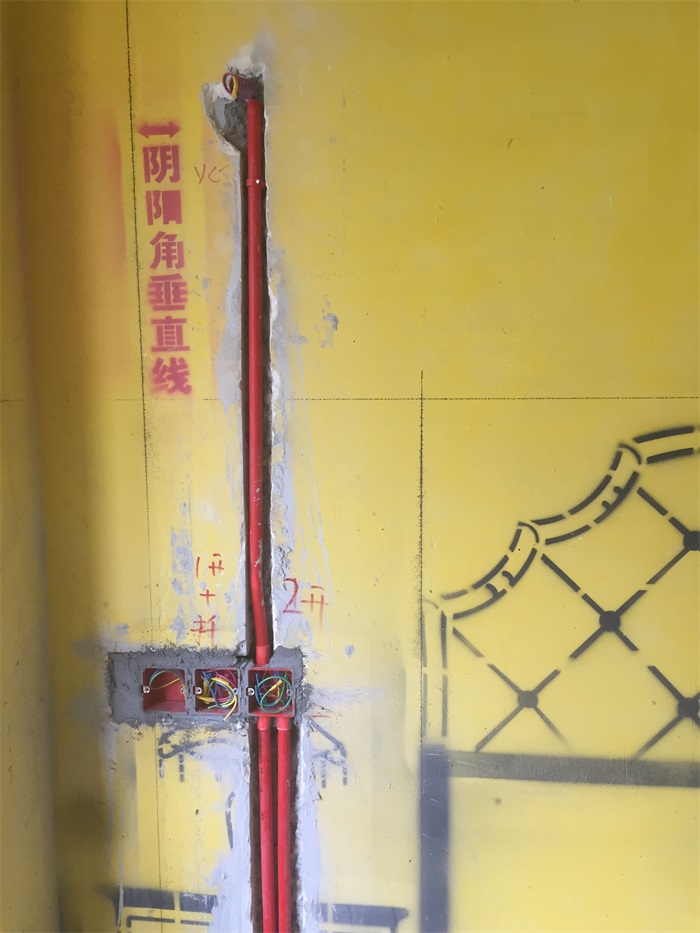

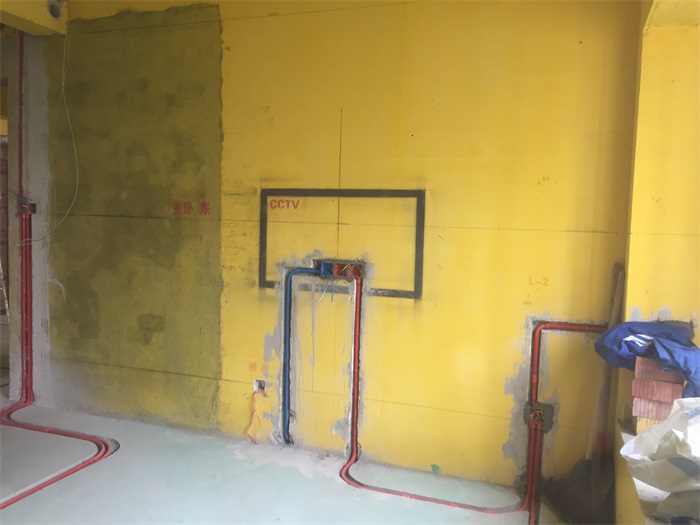

主卧墙面和地面线管。布置横平竖直。

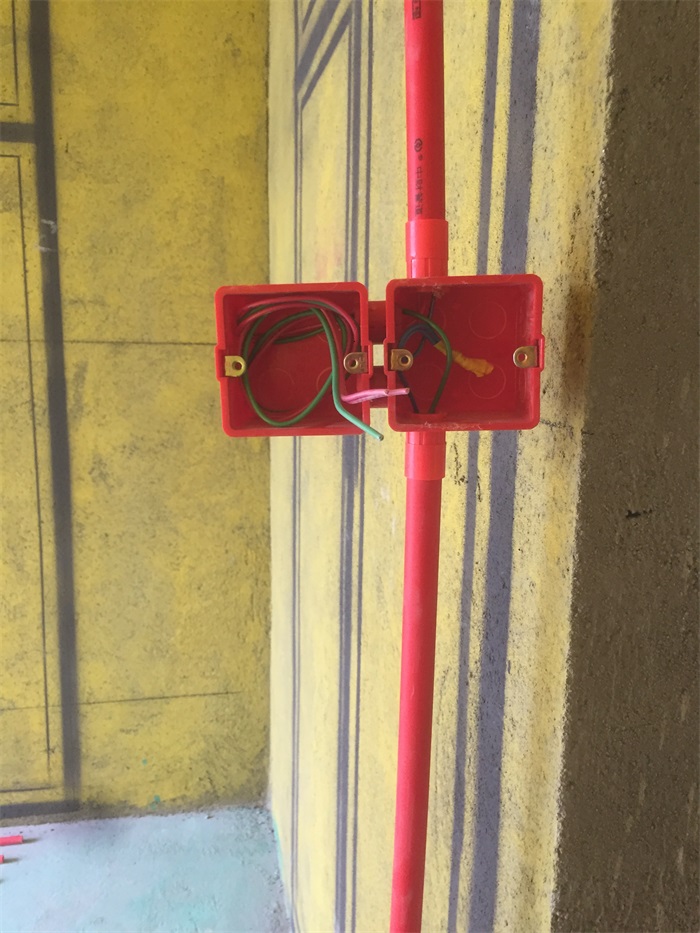

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

房间墙面横线槽不得超过1.5米，防止后期墙面开裂。并且强弱电线距离30厘米以上，防止干扰。

发表于 2020-4-20 14:43:32

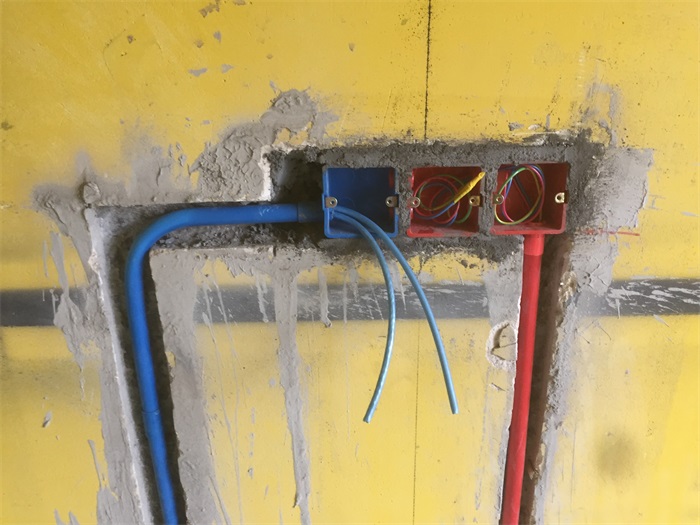

主卧墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

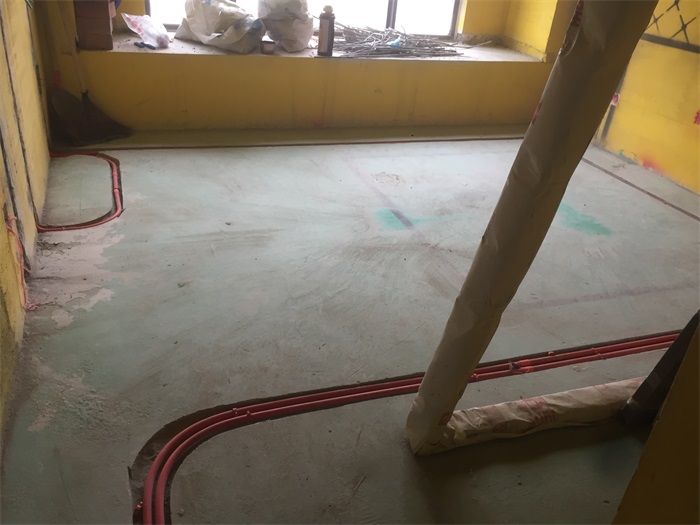

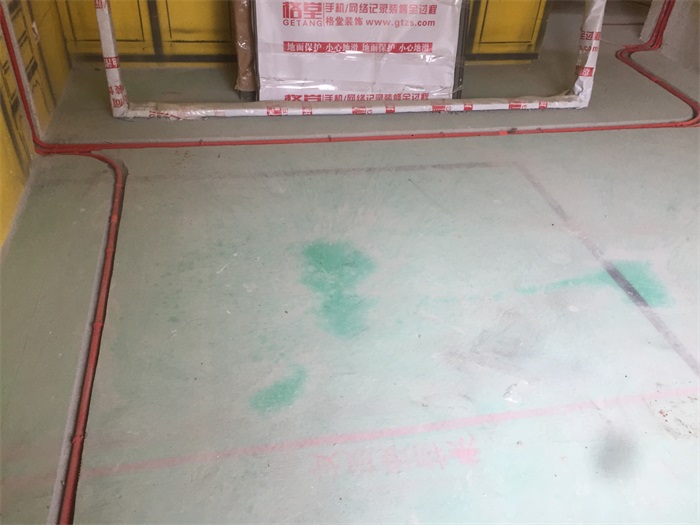

地面开槽深度够深，线管布好以后，并不会高出地面，工艺非常精细！
