牡丹园13-1-13#99㎡现代—温馨

发表于 2020-3-18 12:17:48

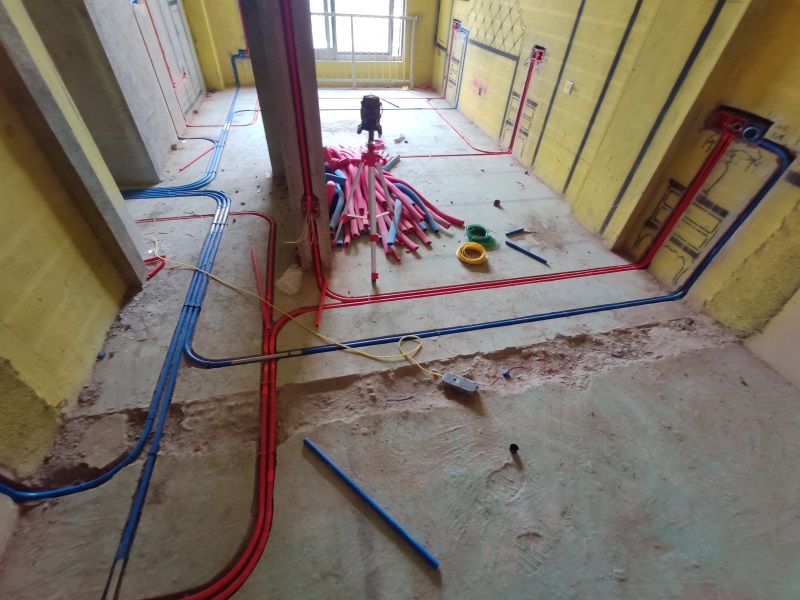

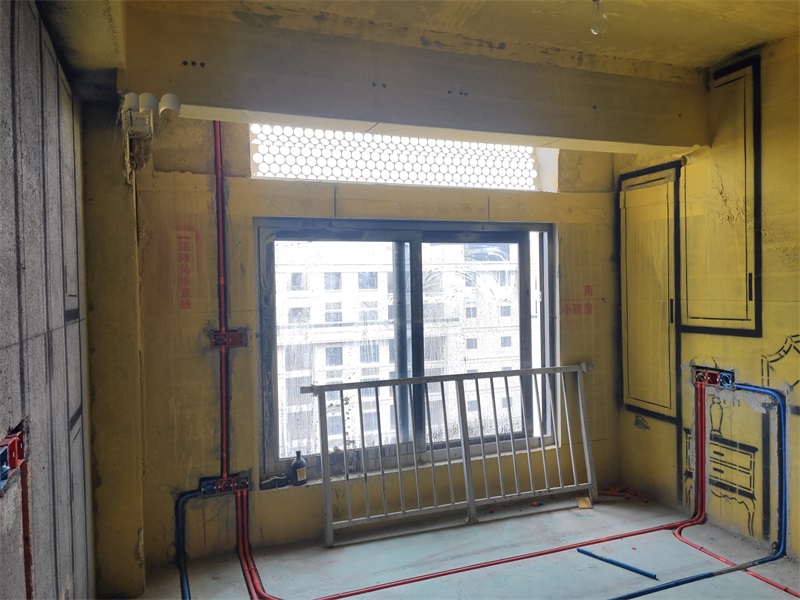

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-3-21 16:33:07

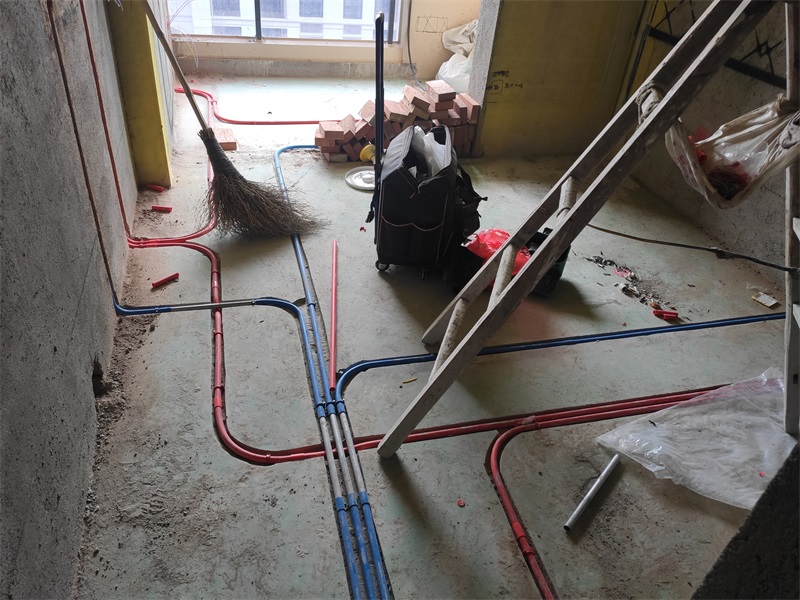

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

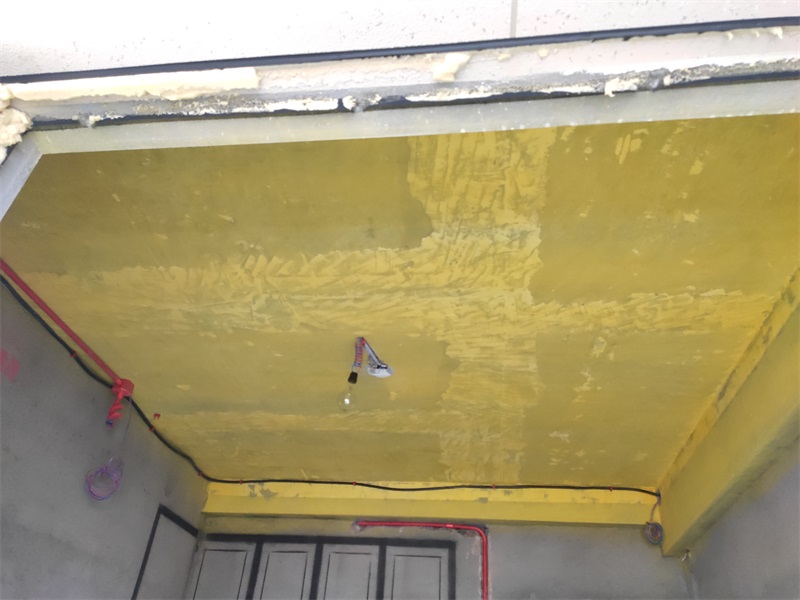

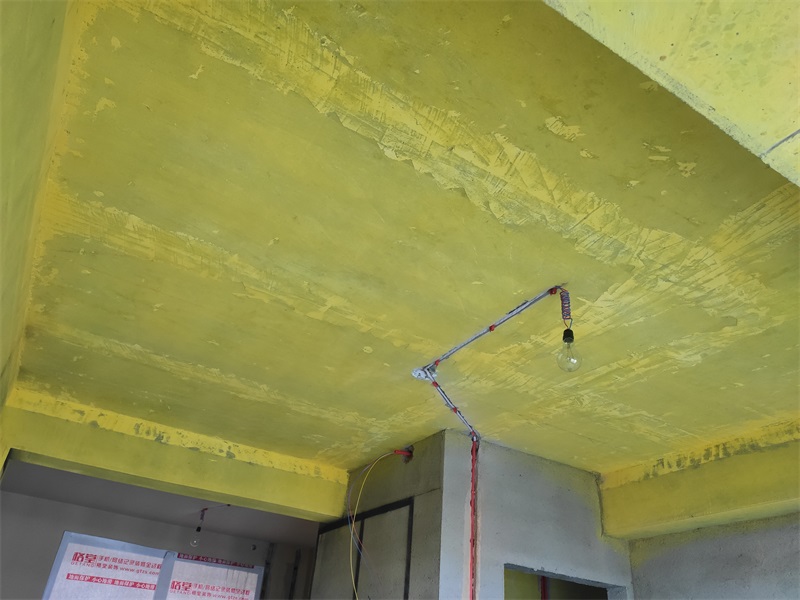

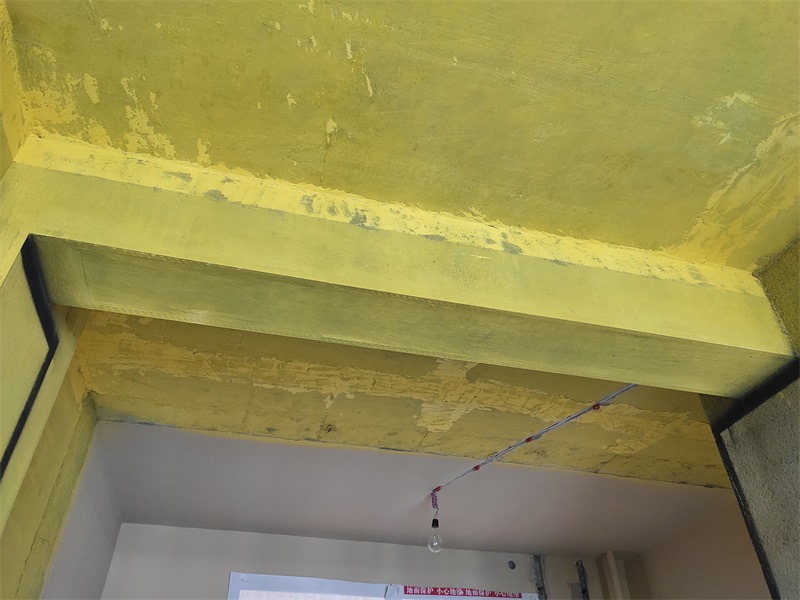

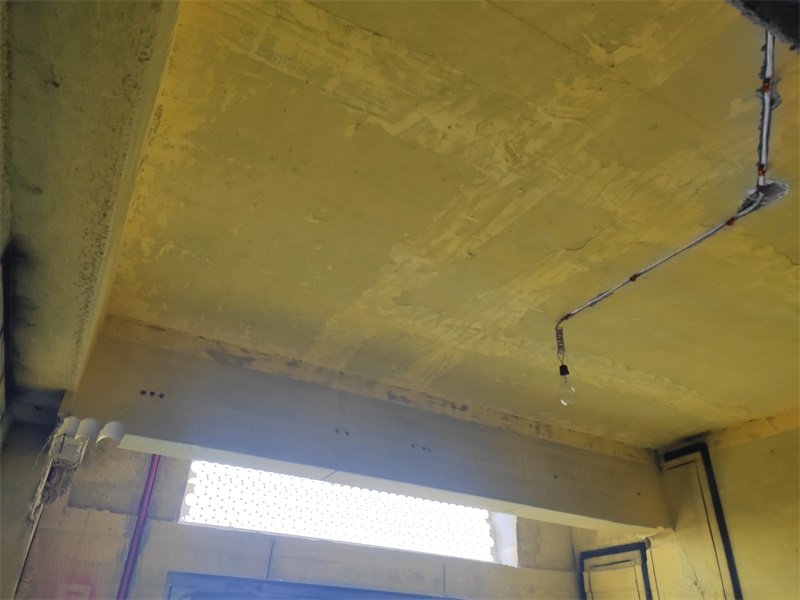

顶部线路用黄腊管保护到位

发表于 2020-3-21 16:34:09

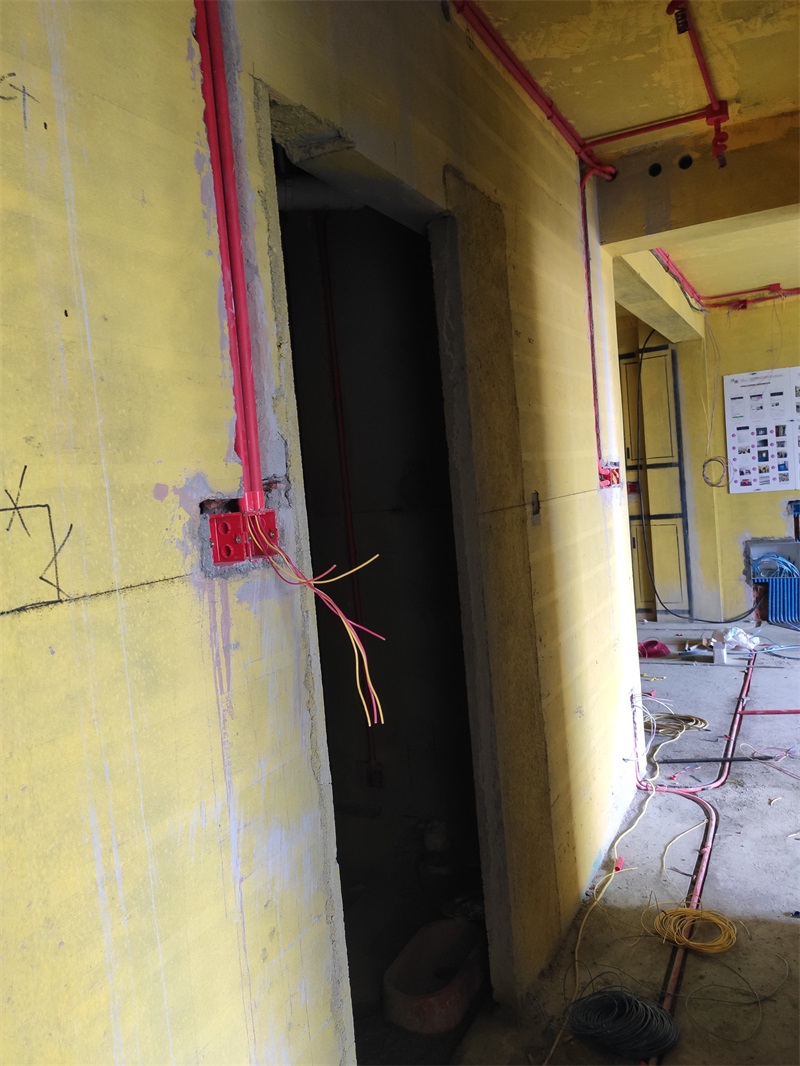

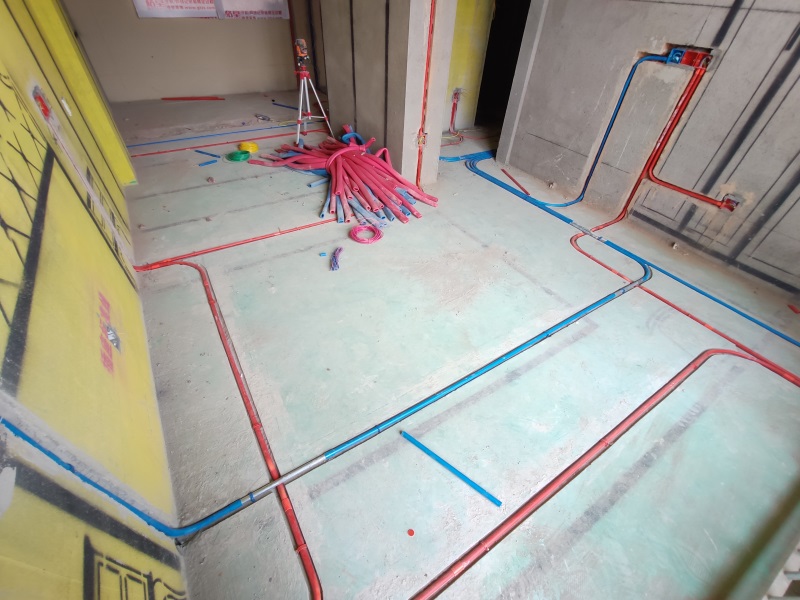

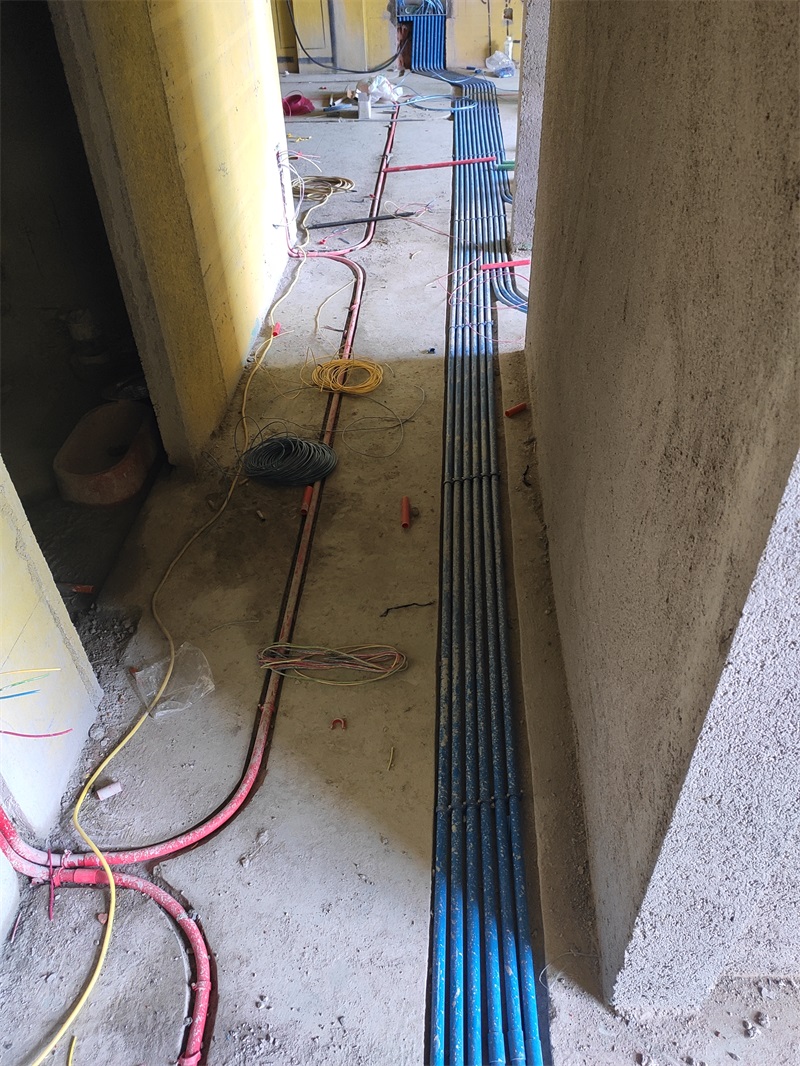

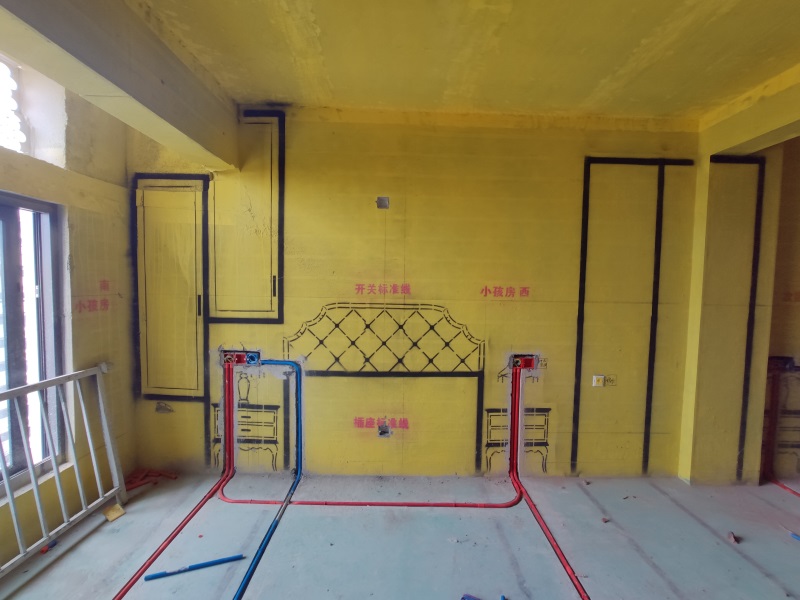

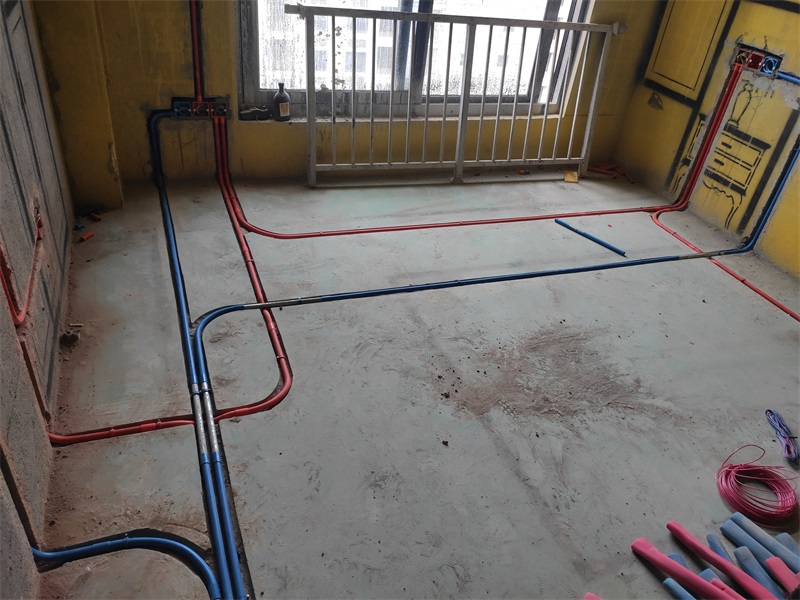

红色线管代表强电，蓝色线管代表弱电

发表于 2020-3-21 16:34:58

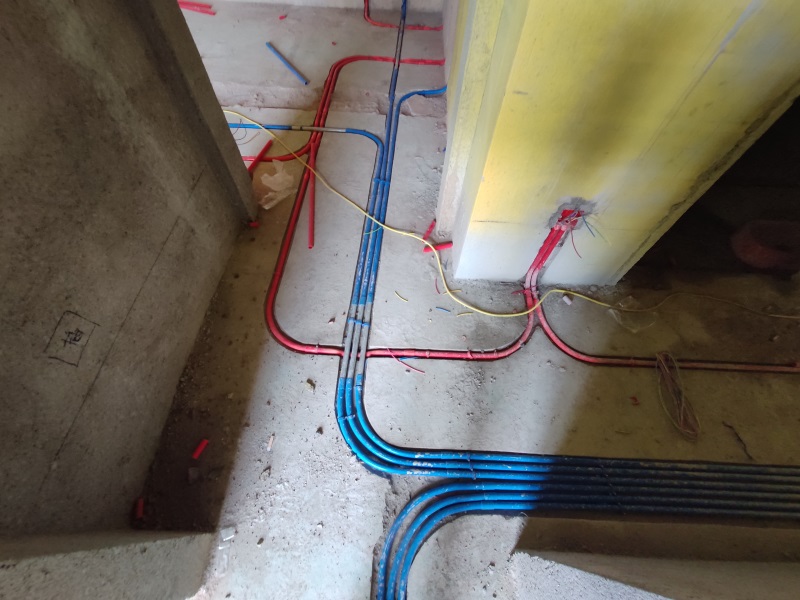

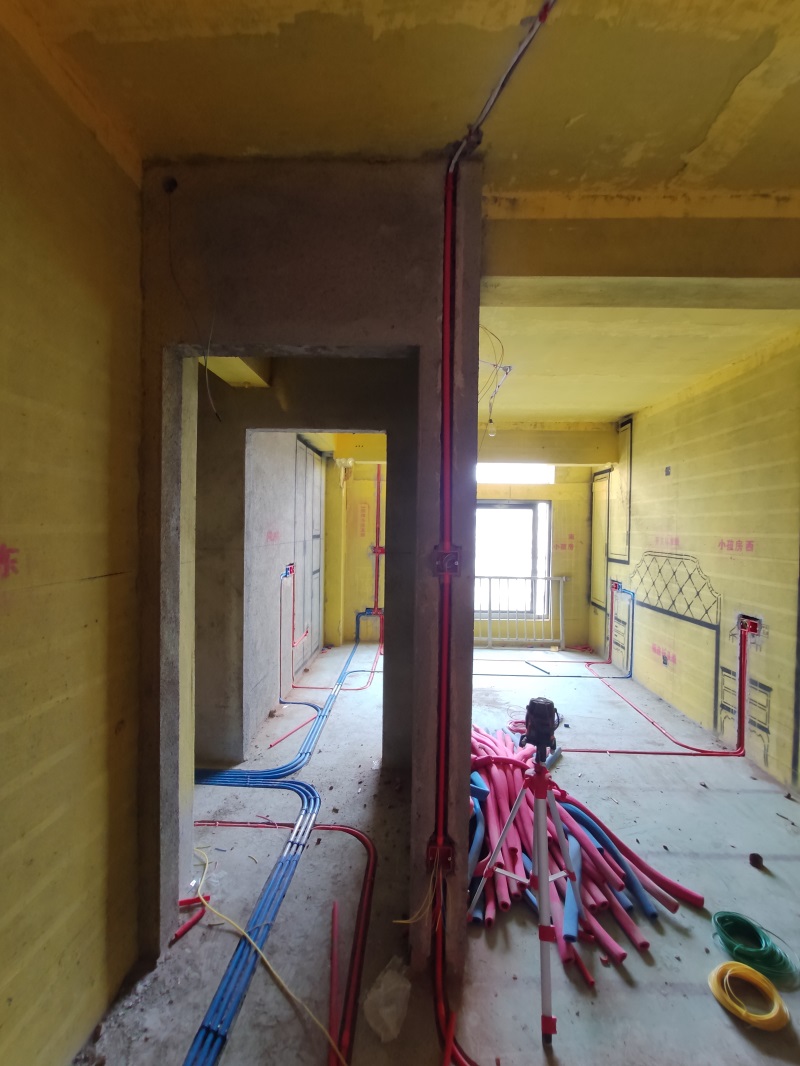

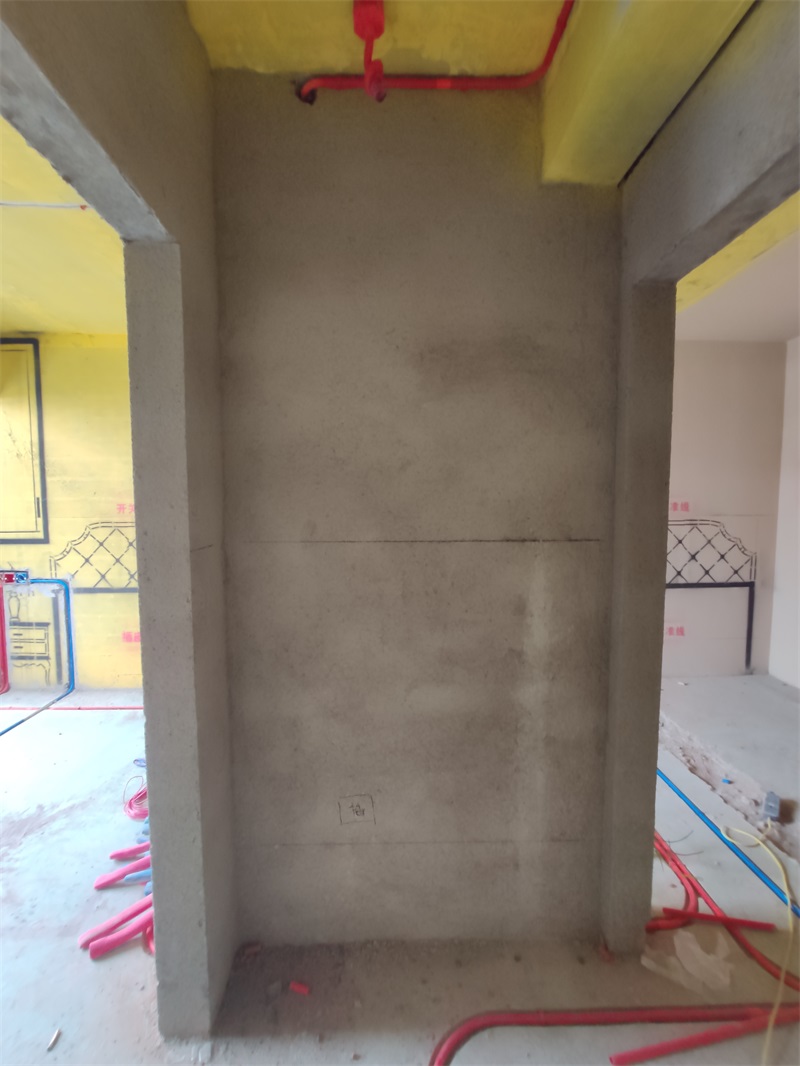

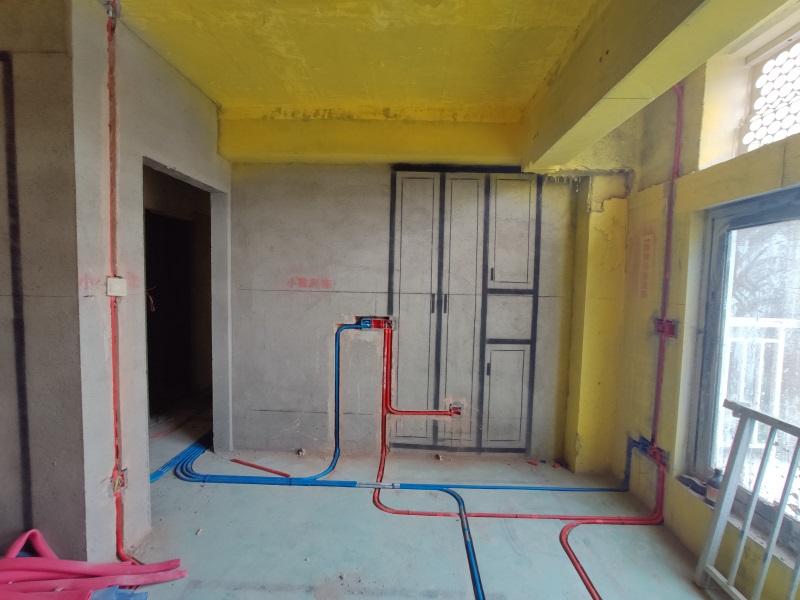

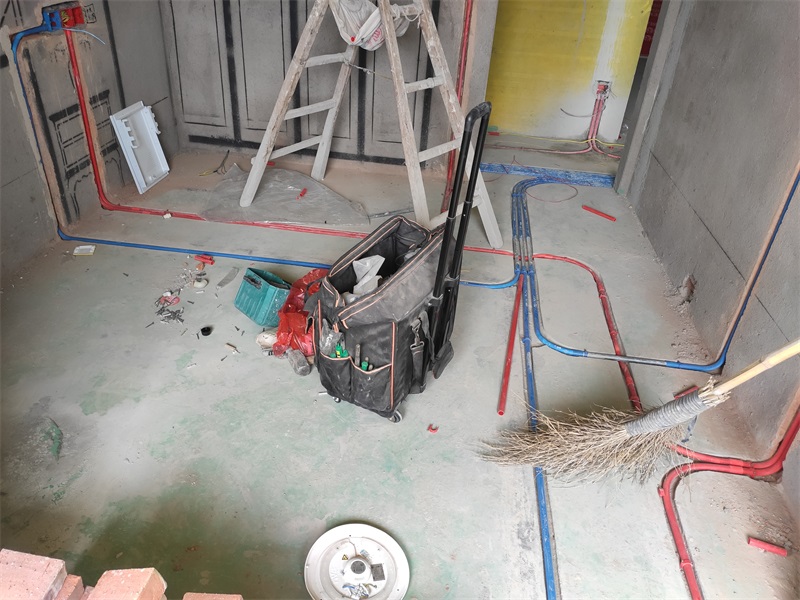

线路布置横平竖直，符合施工规范

发表于 2020-3-21 16:37:15

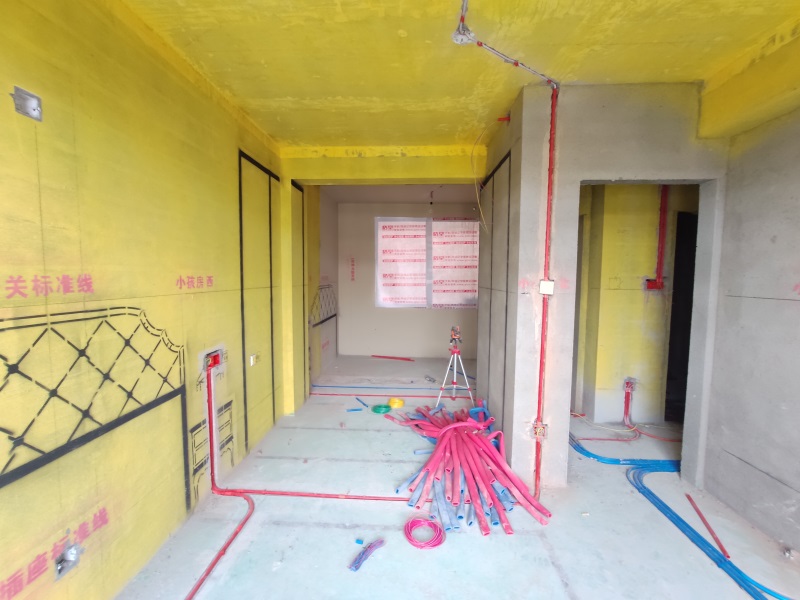

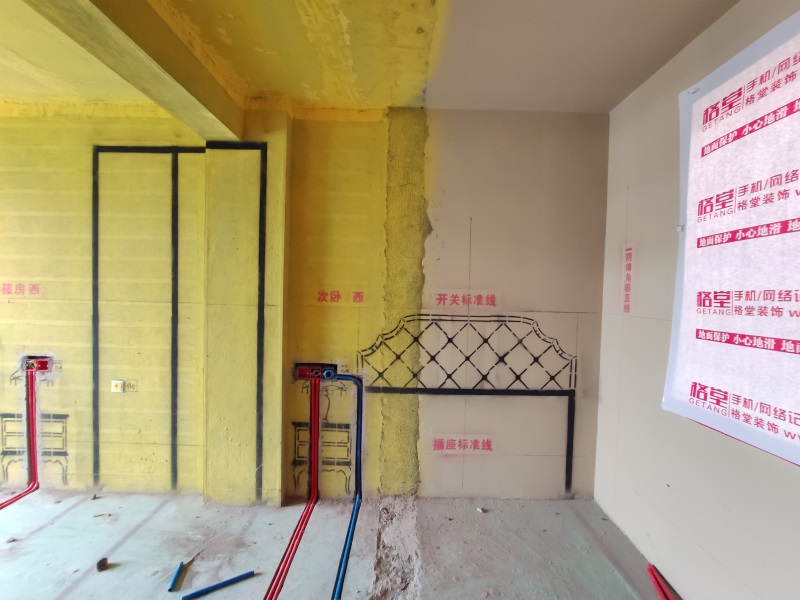

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-3-21 16:38:09

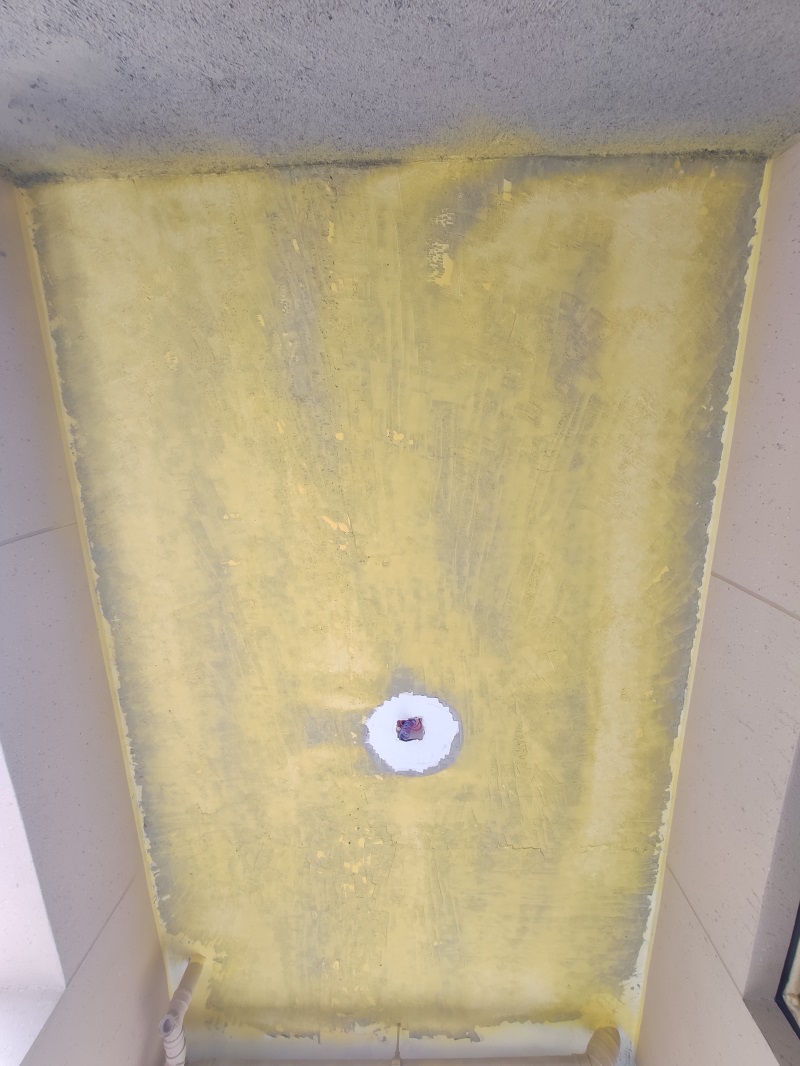

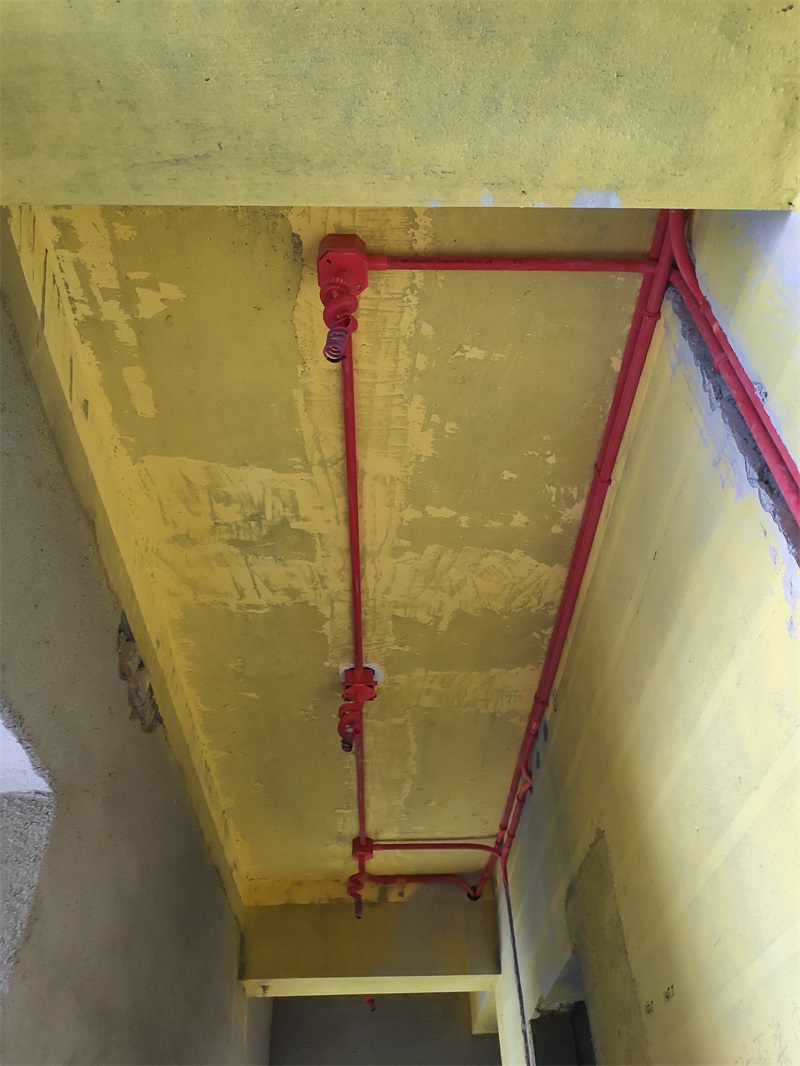

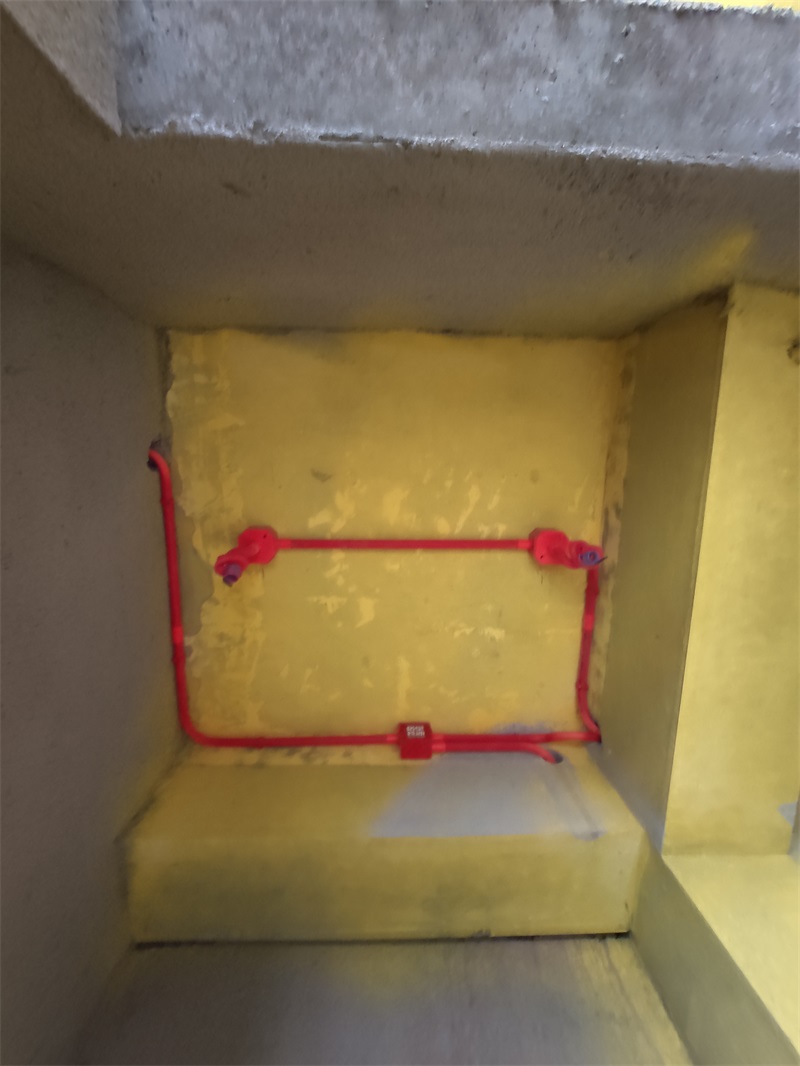

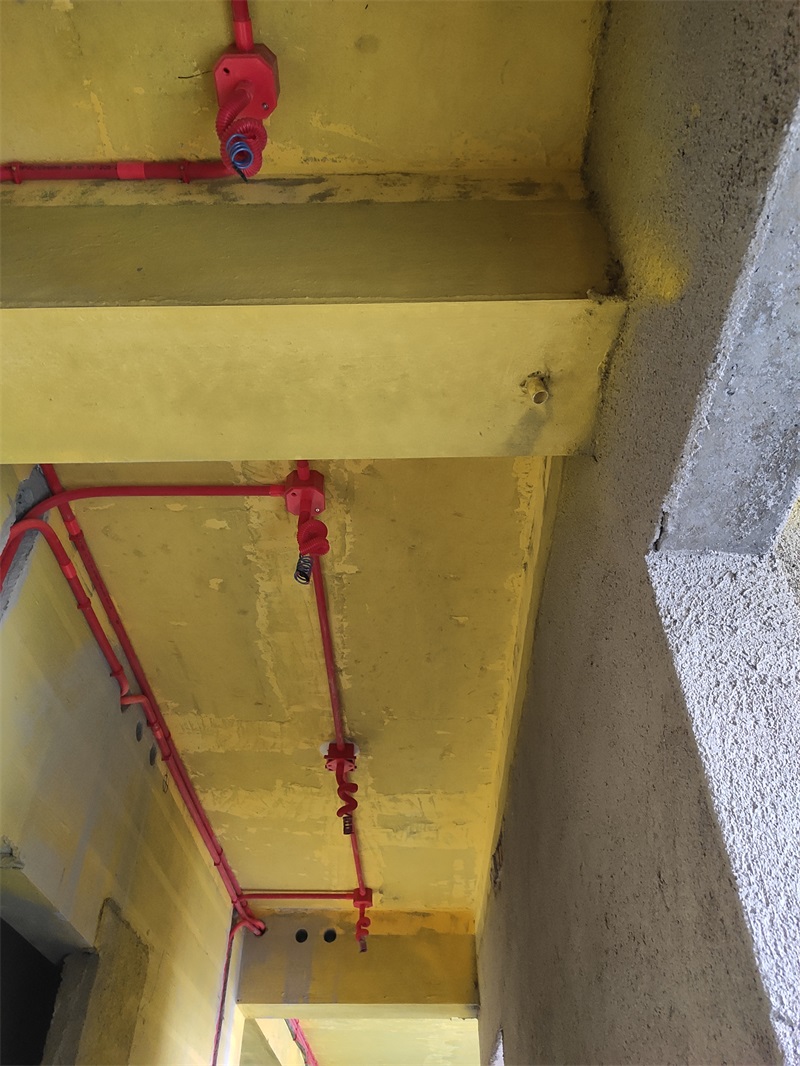

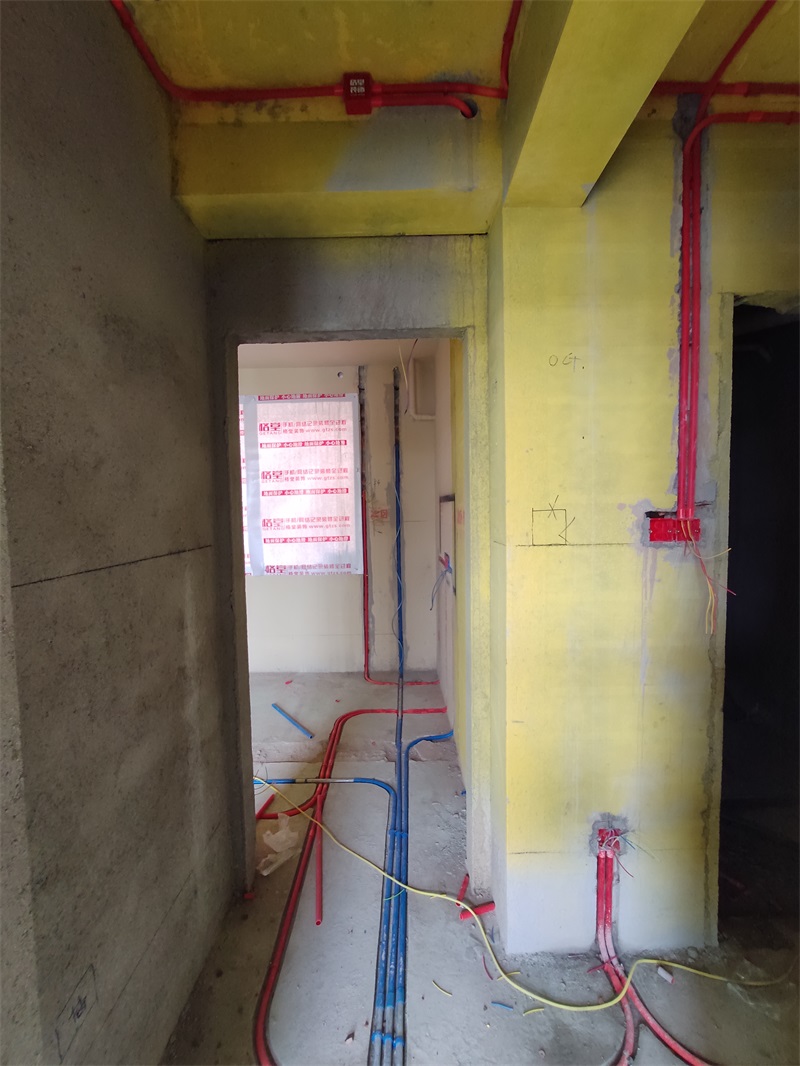

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-3-21 16:38:55

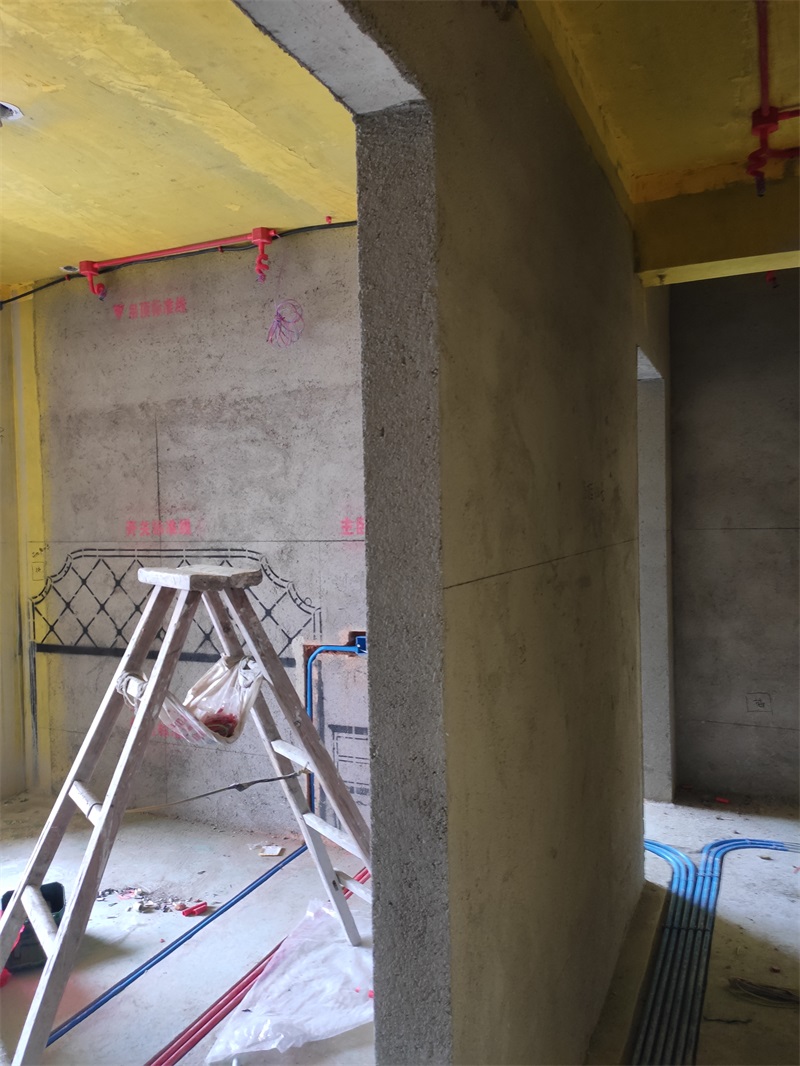

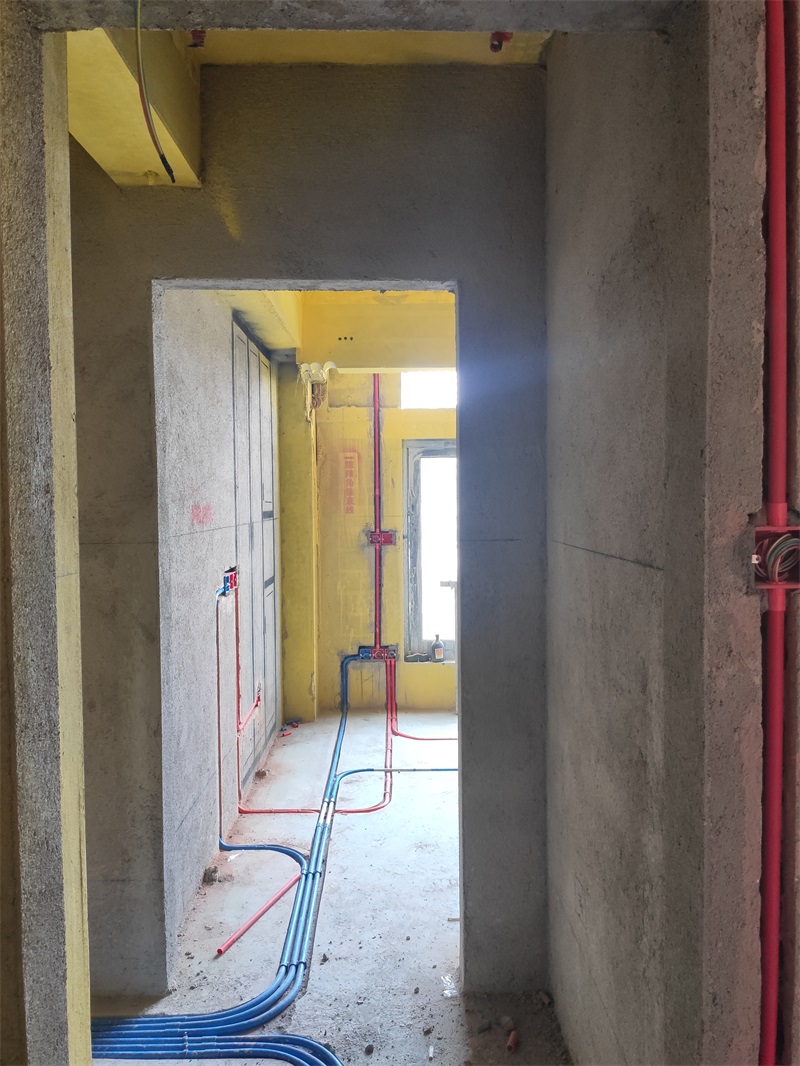

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

发表于 2020-3-21 16:39:32

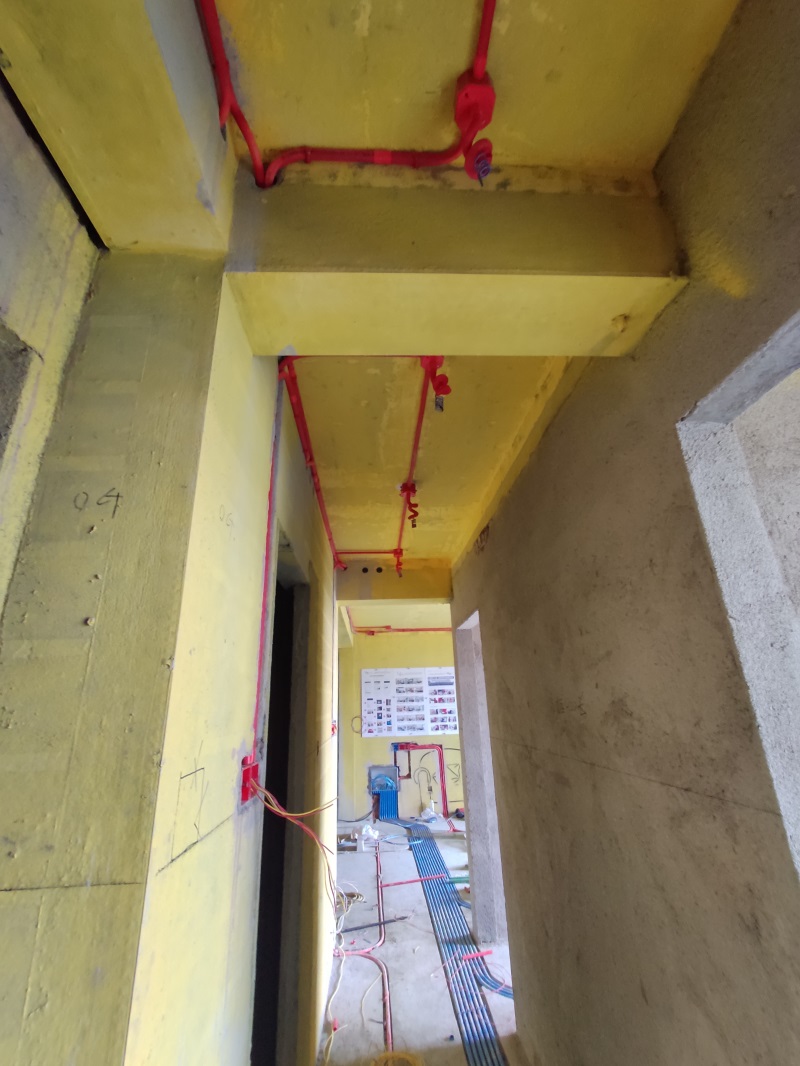

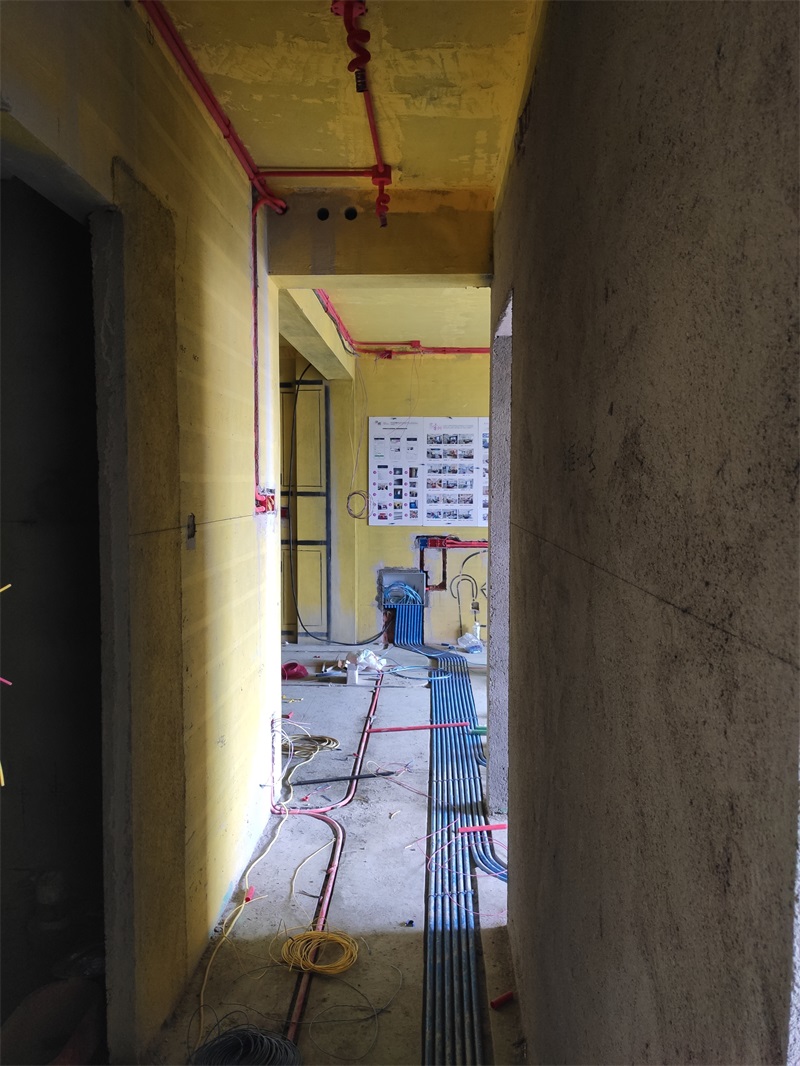

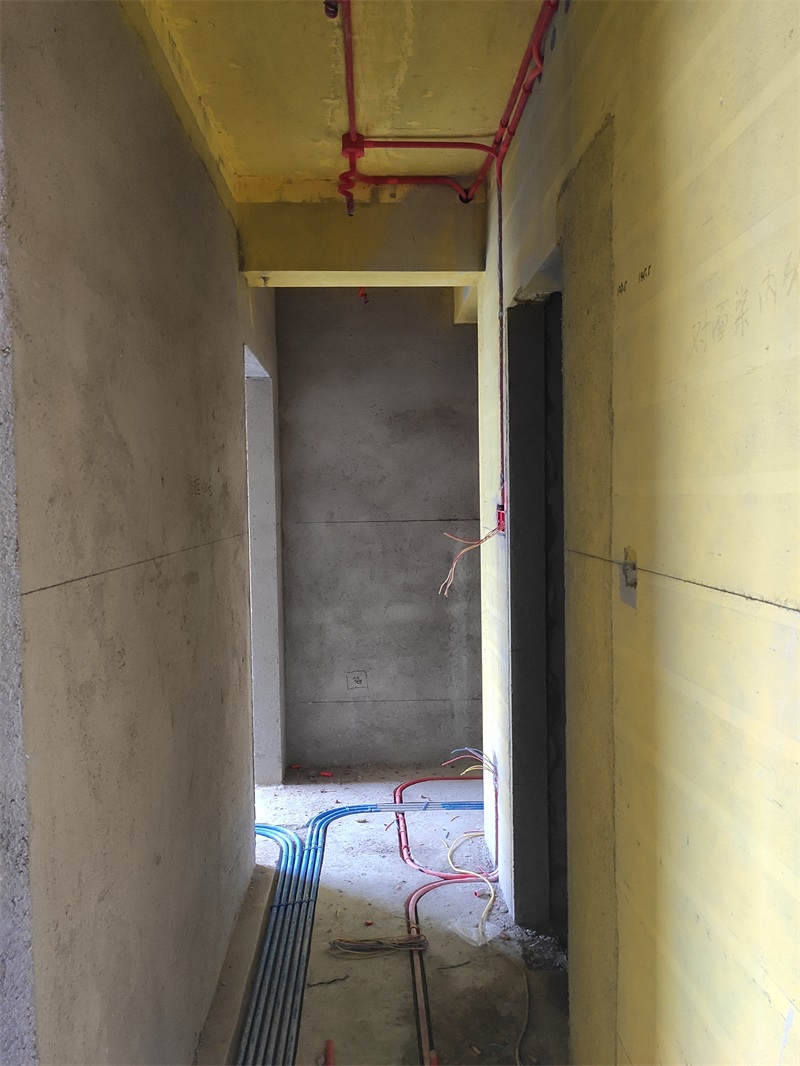

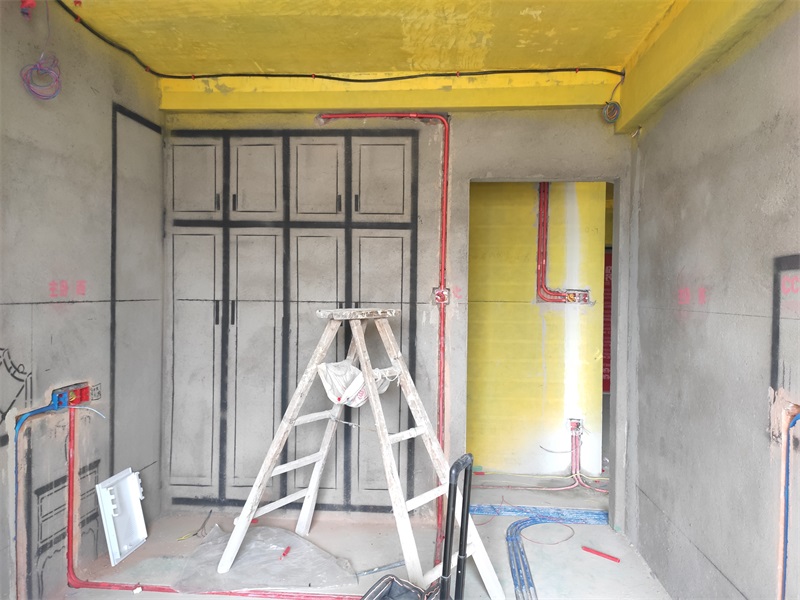

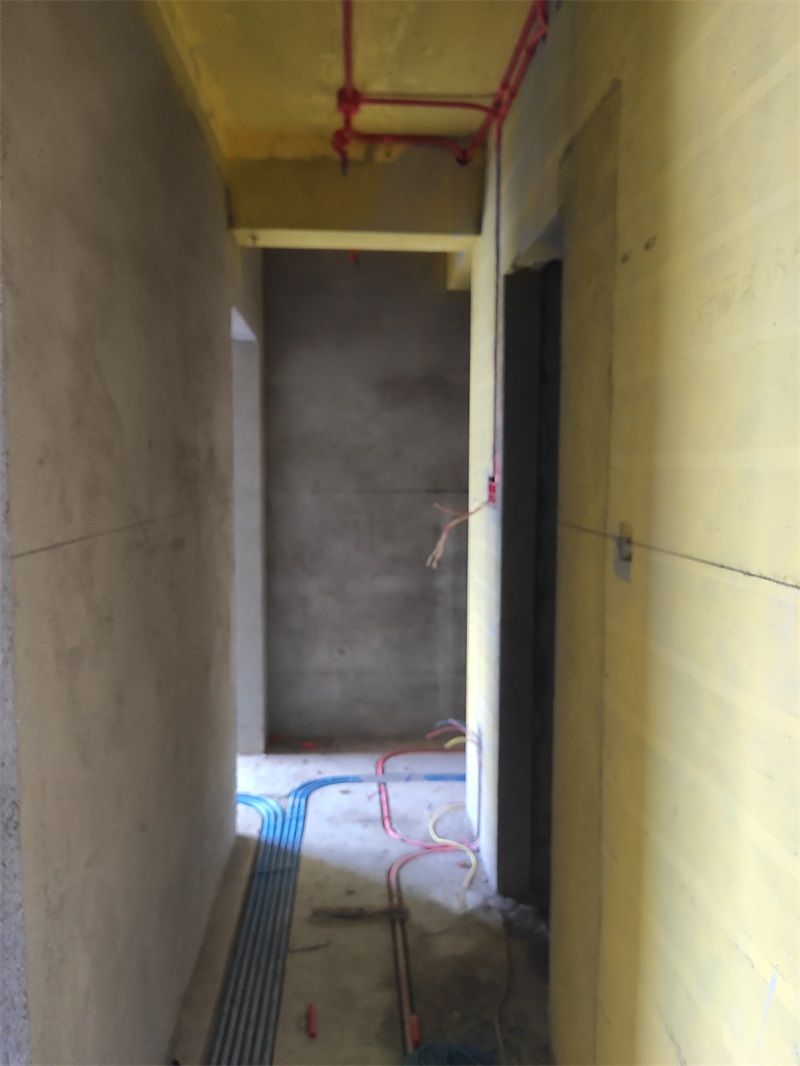

过道水电线路布置

发表于 2020-3-21 16:40:19

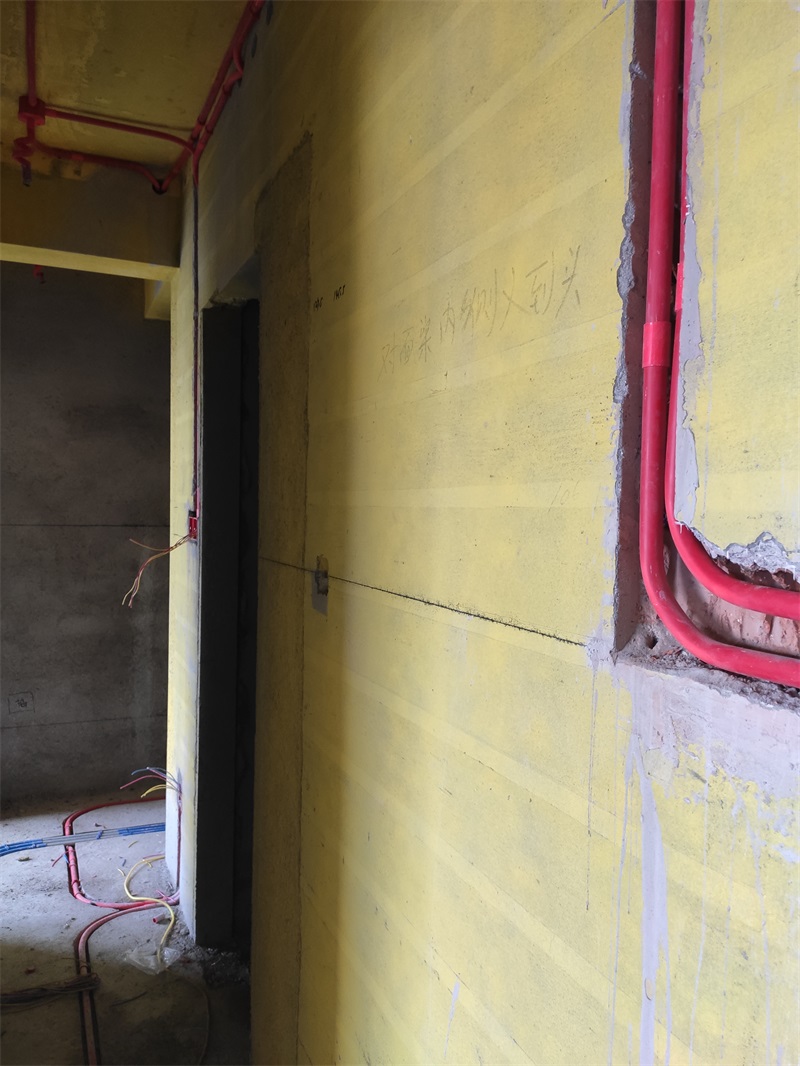

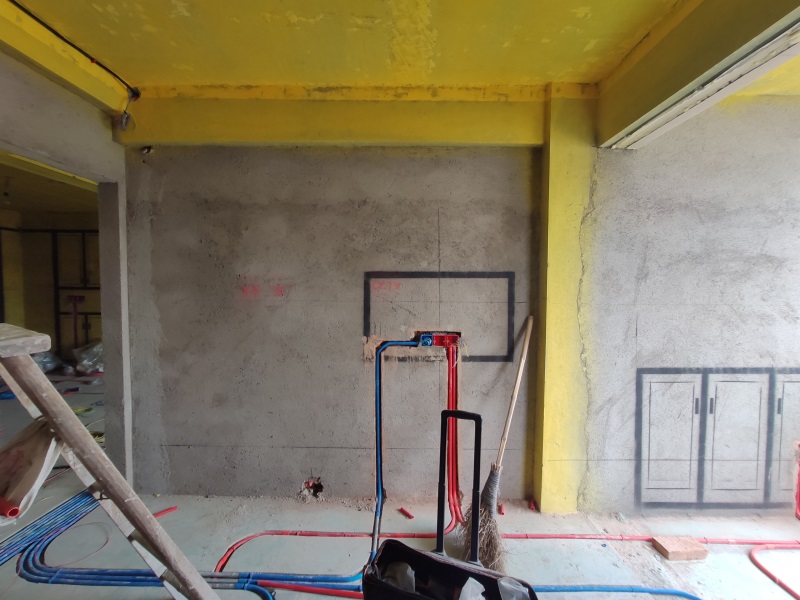

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱，直角弧度要合理不能太小太急

发表于 2020-3-21 16:45:32

强弱电交叉用铁管屏蔽信号干扰
