牡丹园13-1-13#99㎡现代—温馨

发表于 2020-3-10 12:13:14

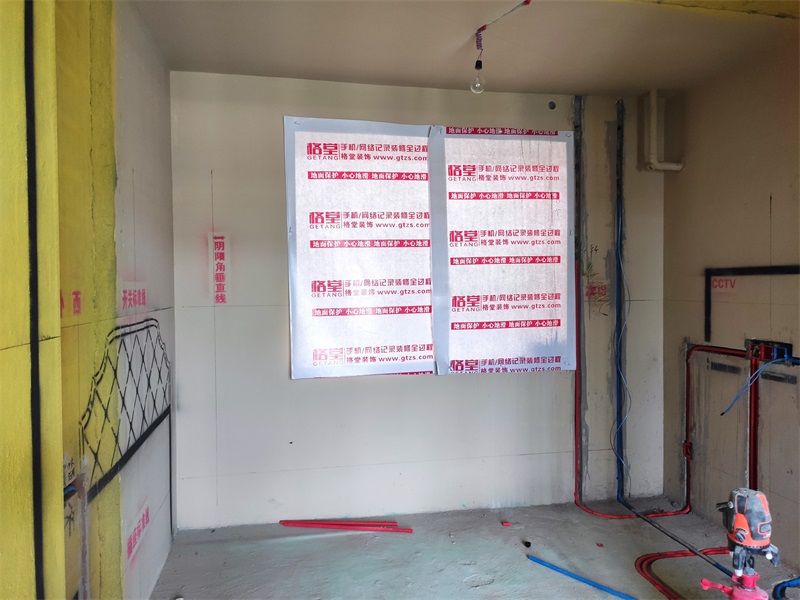

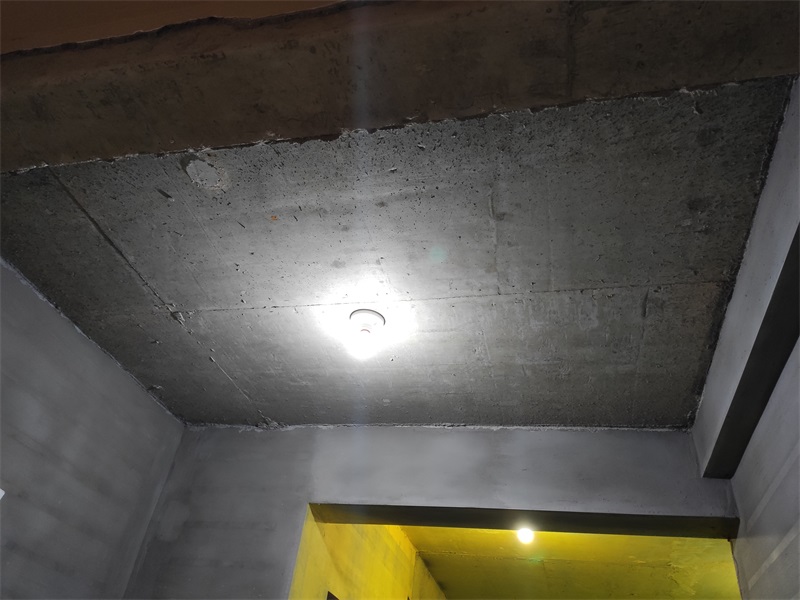

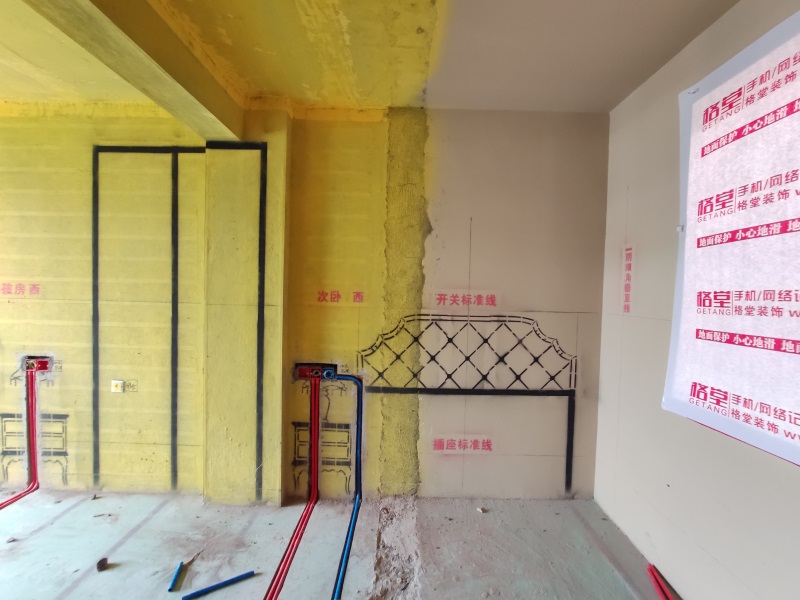

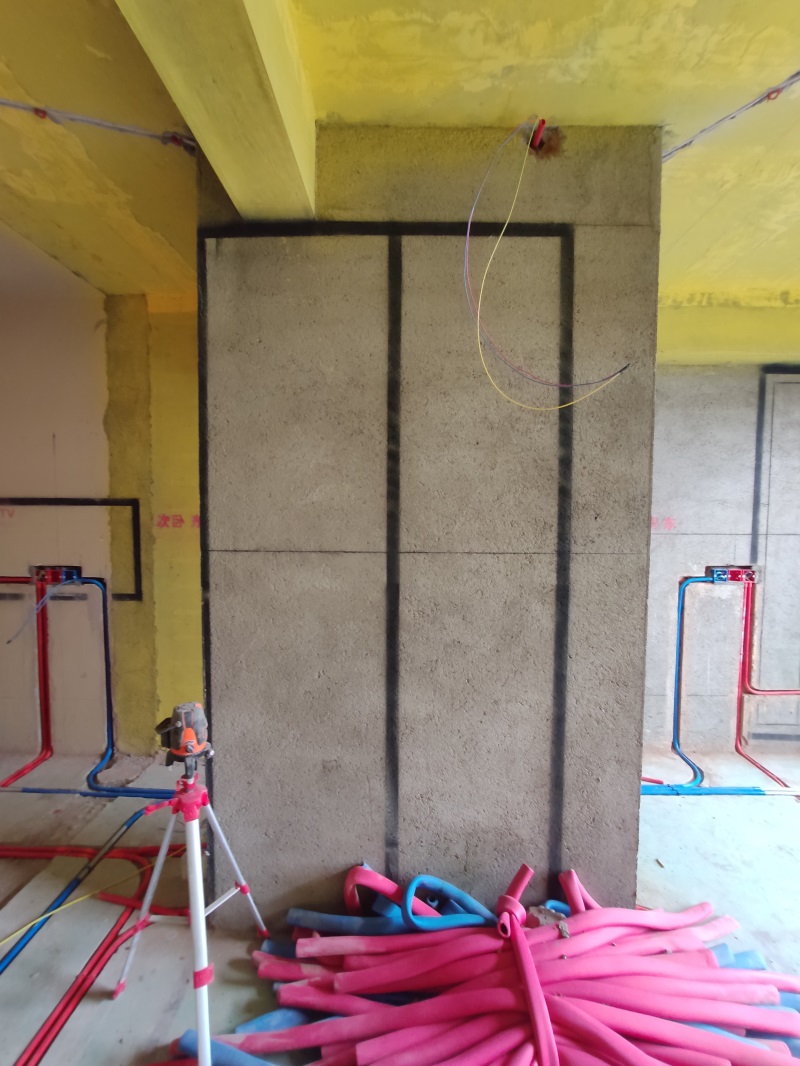

厨房根据图纸放样，现场和业主交接，避免后期出现差错

发表于 2020-3-10 12:13:38

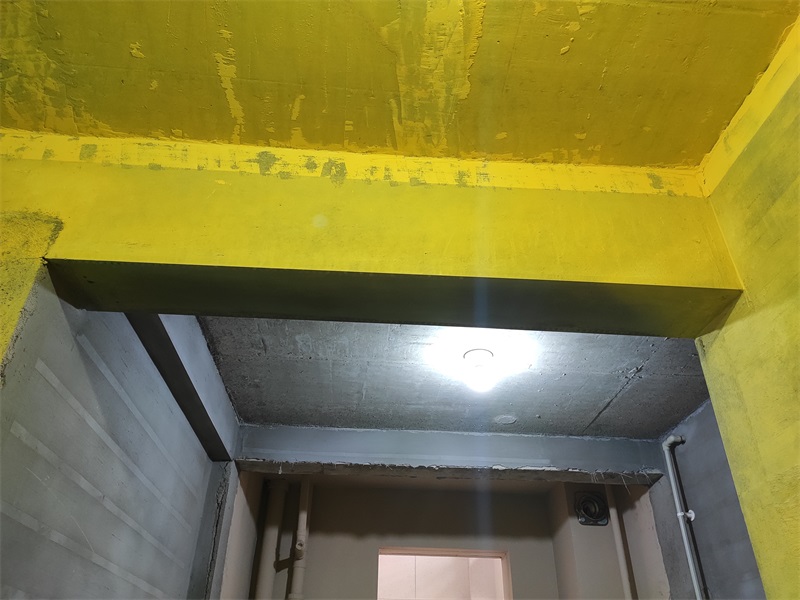

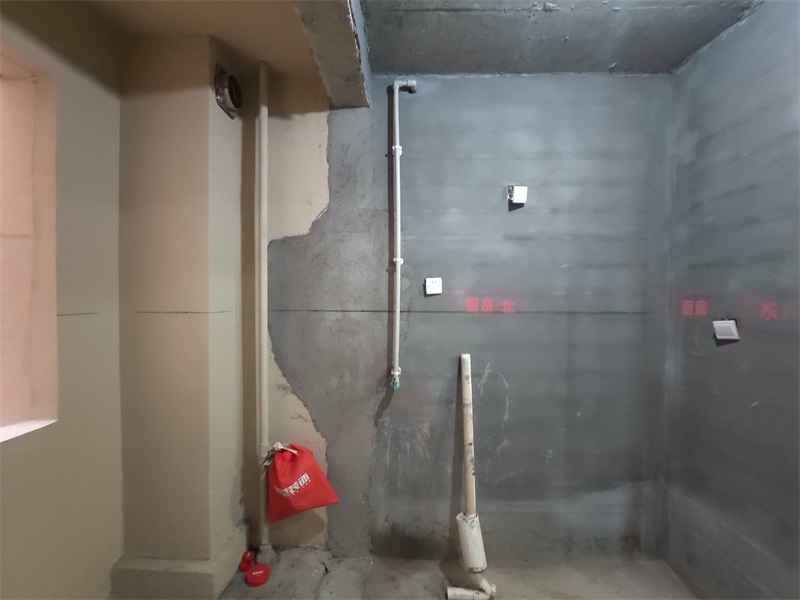

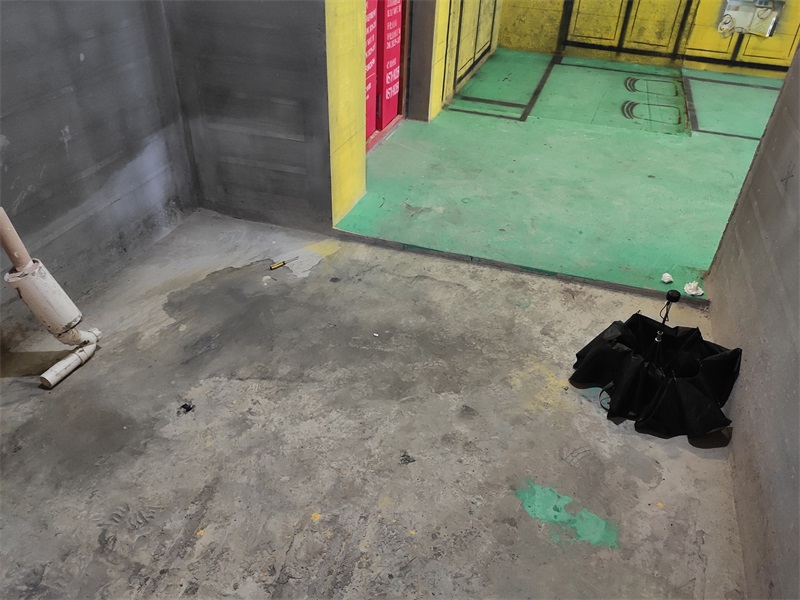

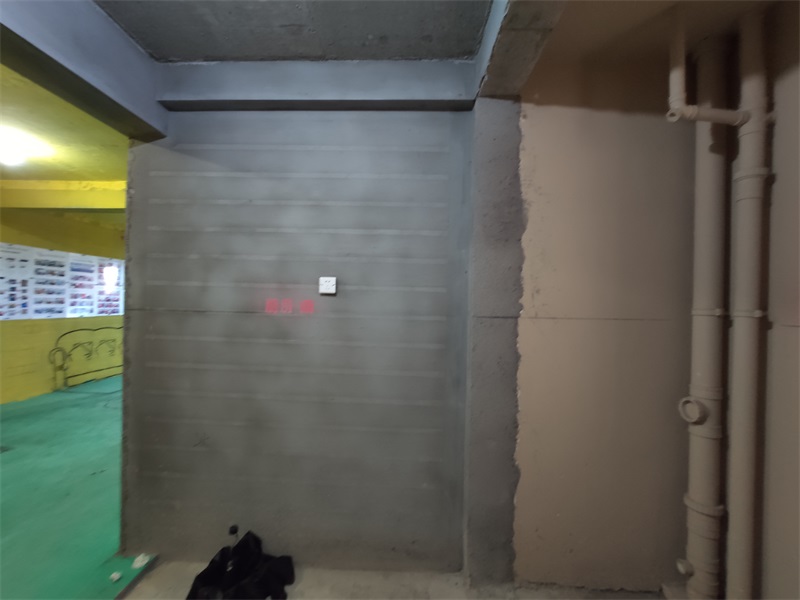

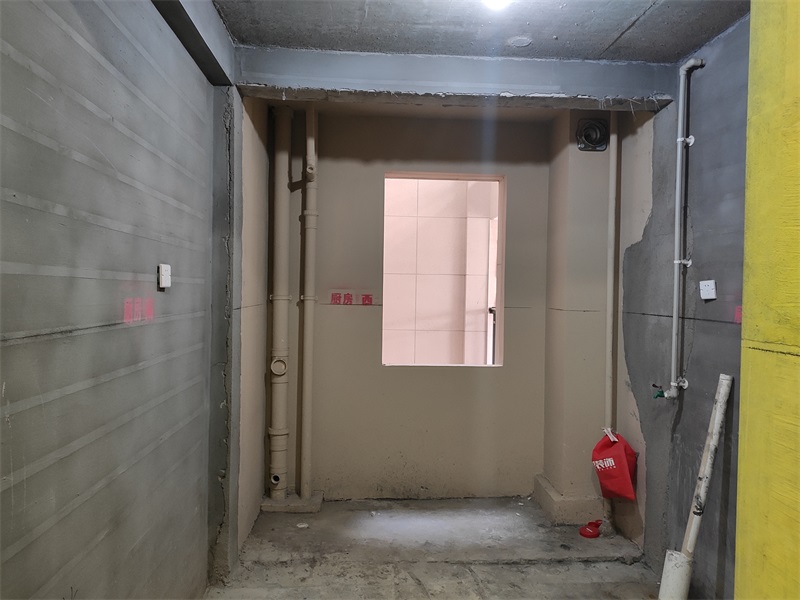

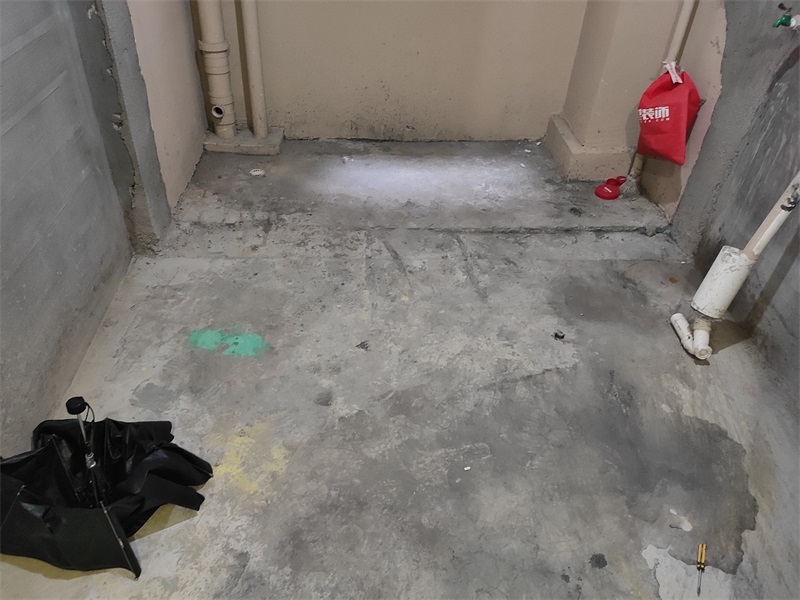

厨房

发表于 2020-3-18 11:48:38

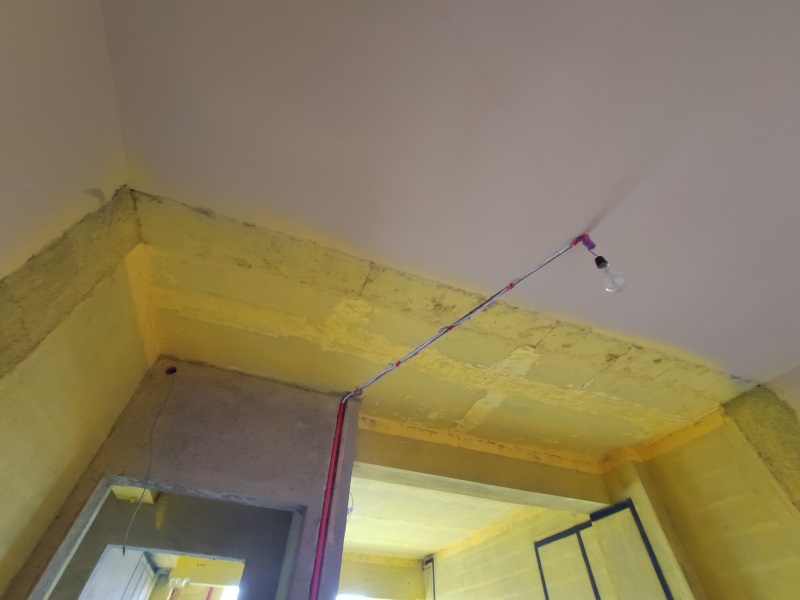

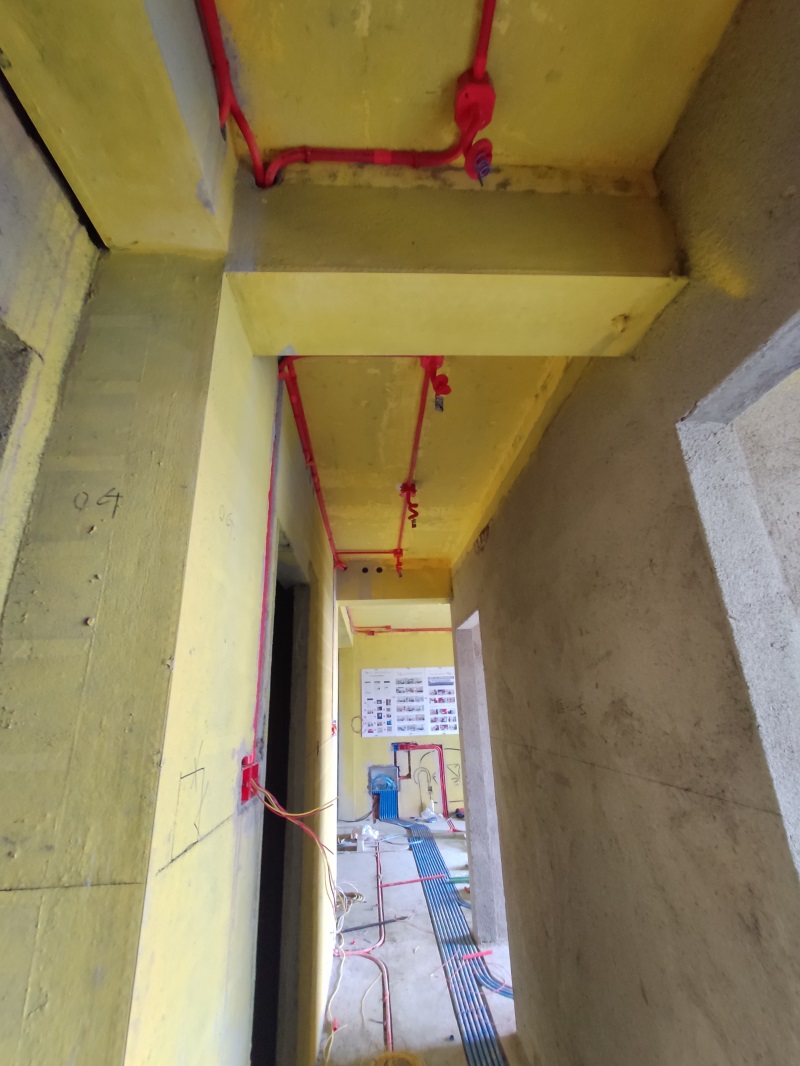

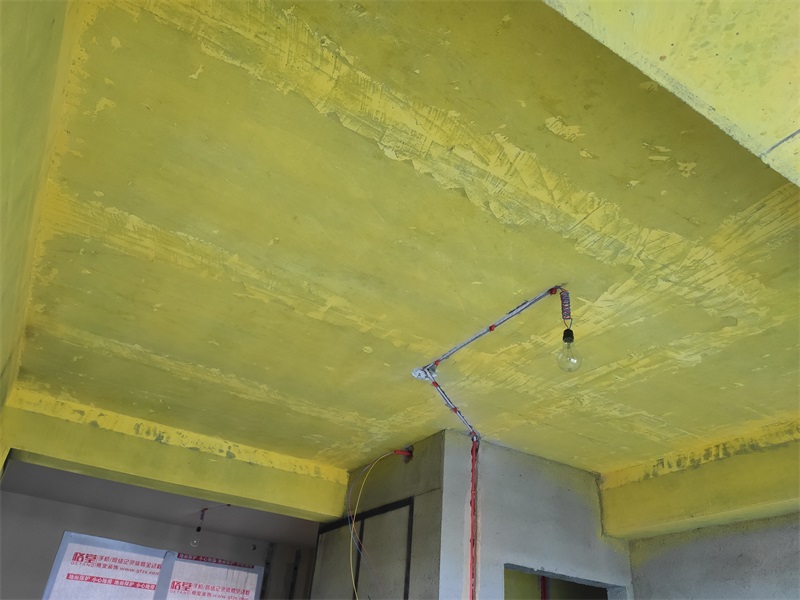

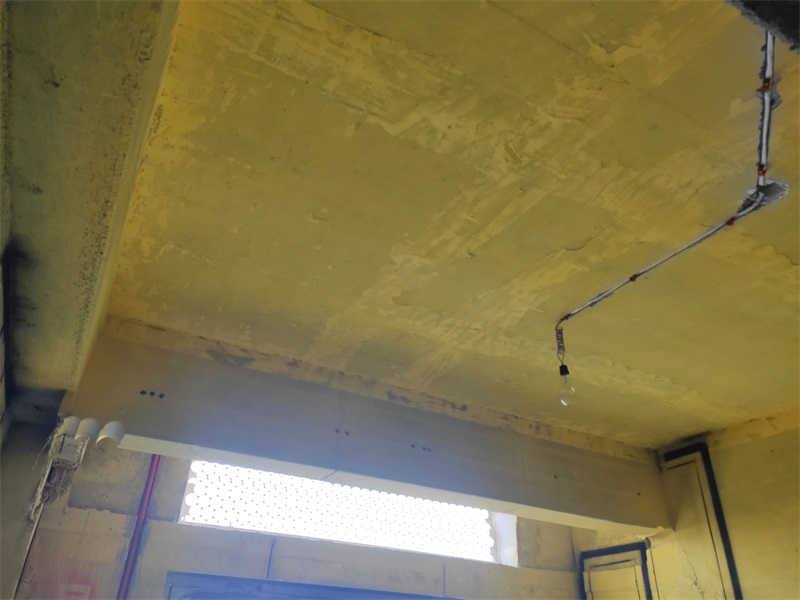

顶部线路用黄腊管保护到位

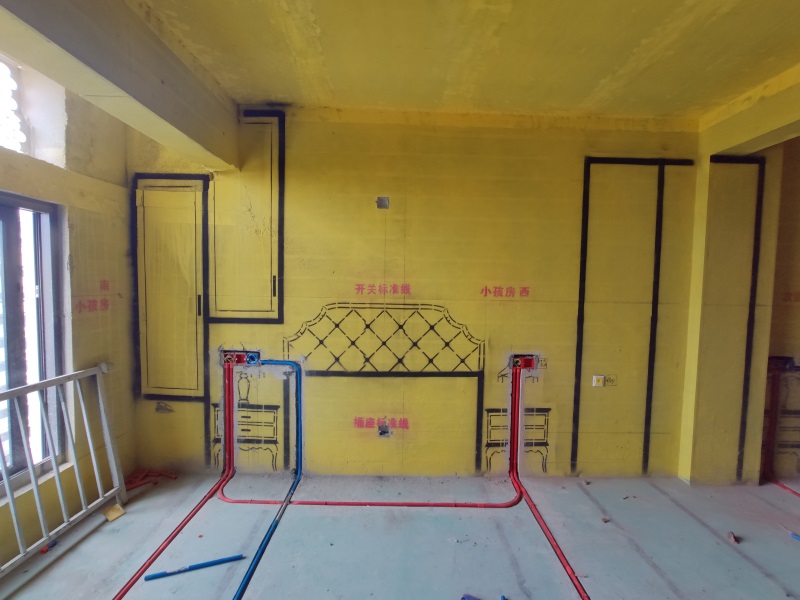

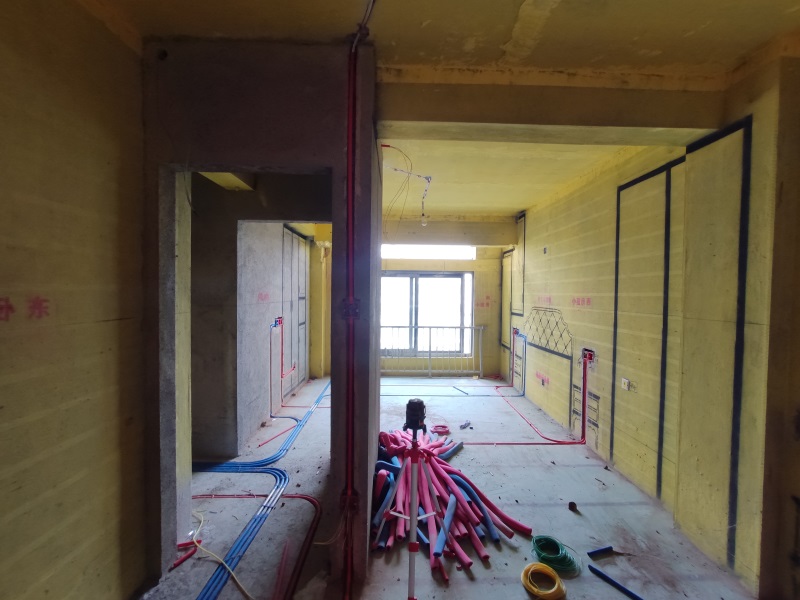

红色线管代表强电，蓝色线管代表弱电

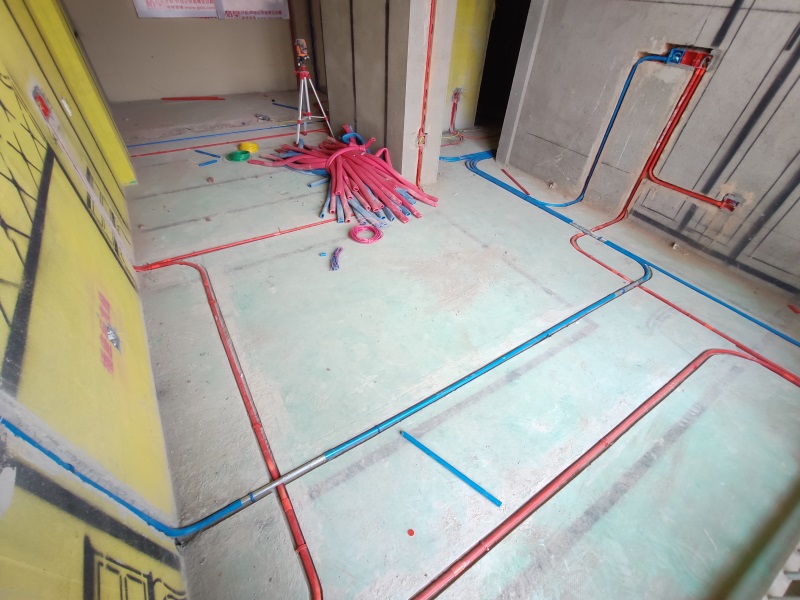

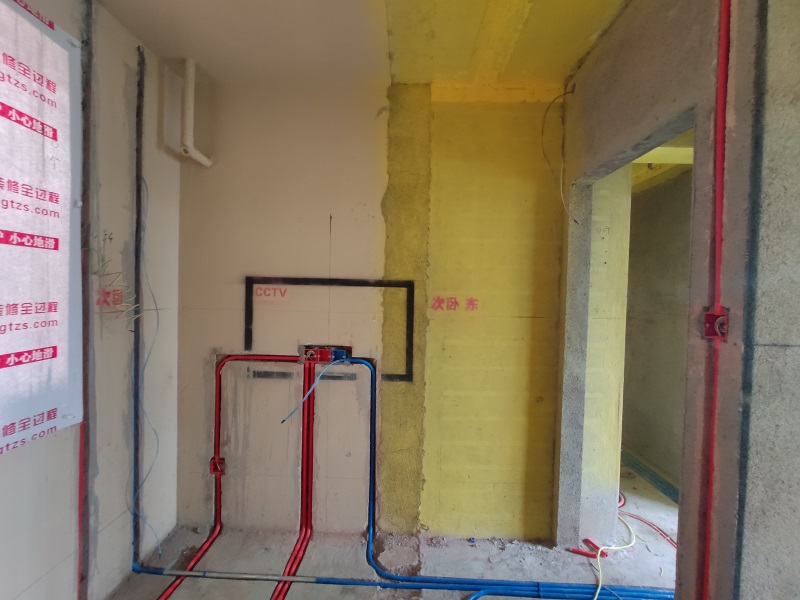

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

发表于 2020-3-18 11:50:35

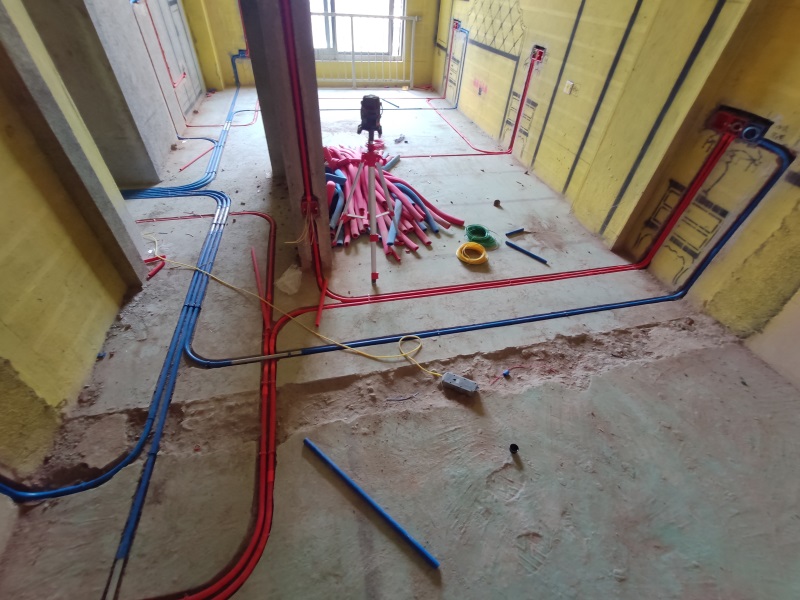

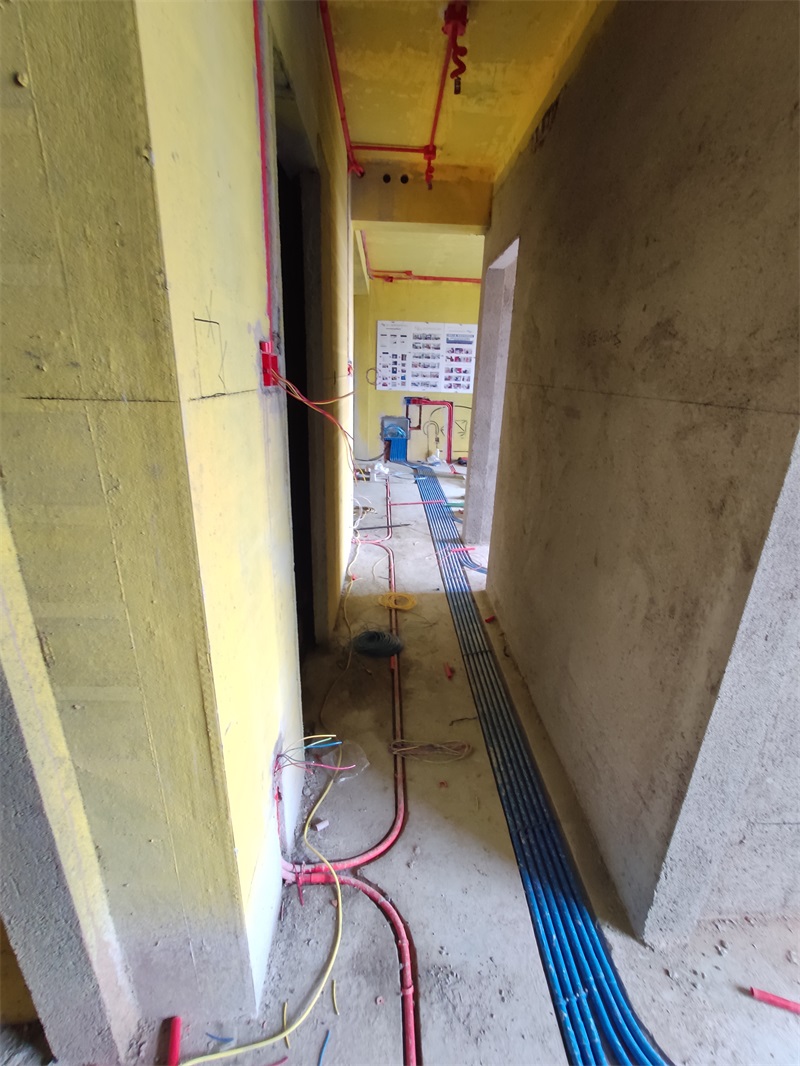

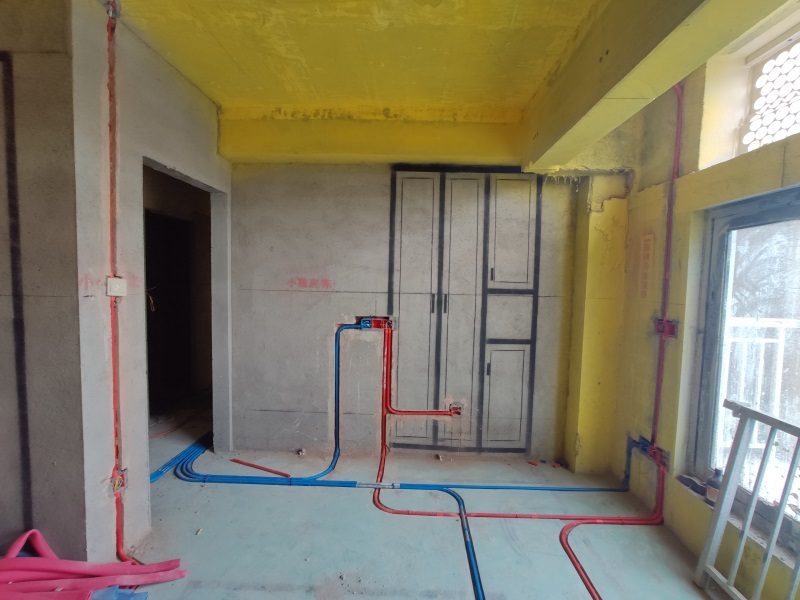

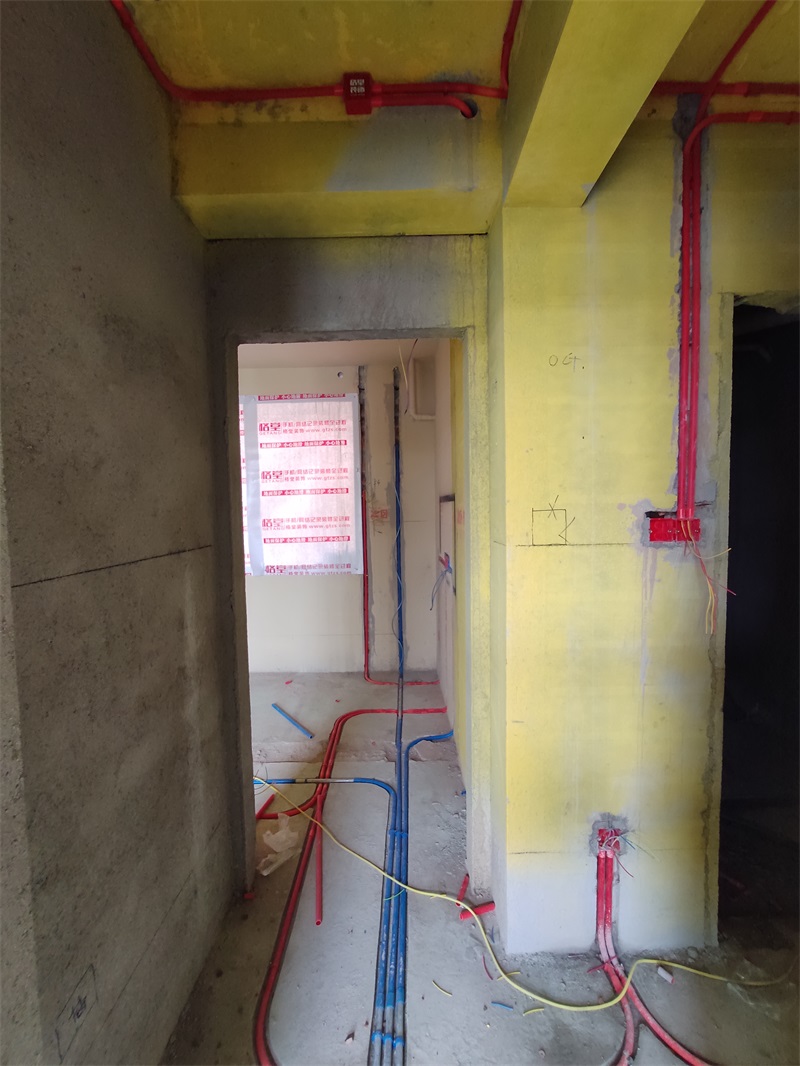

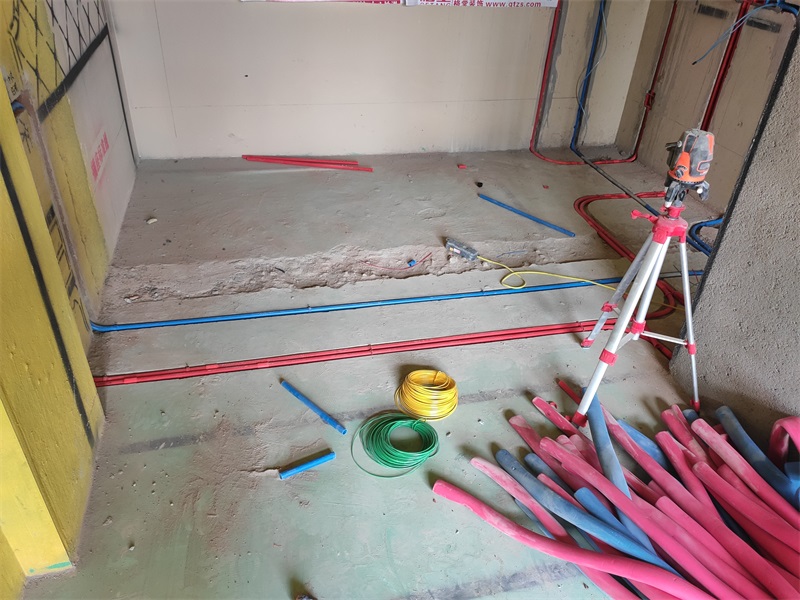

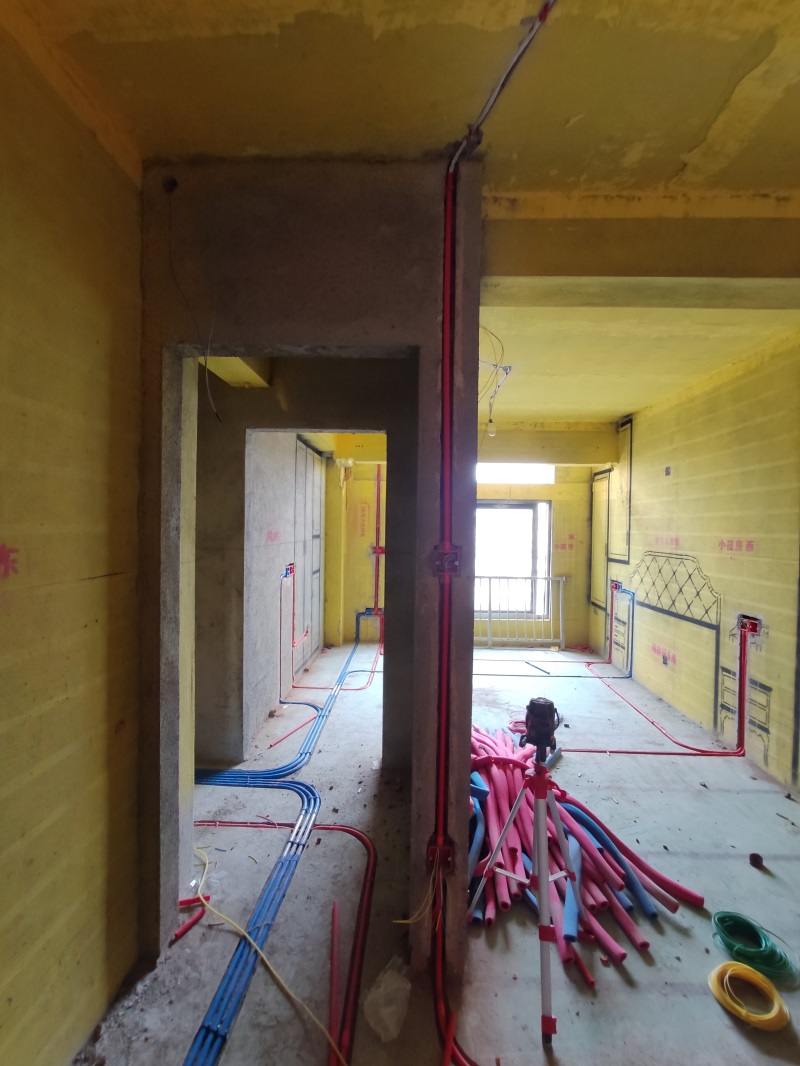

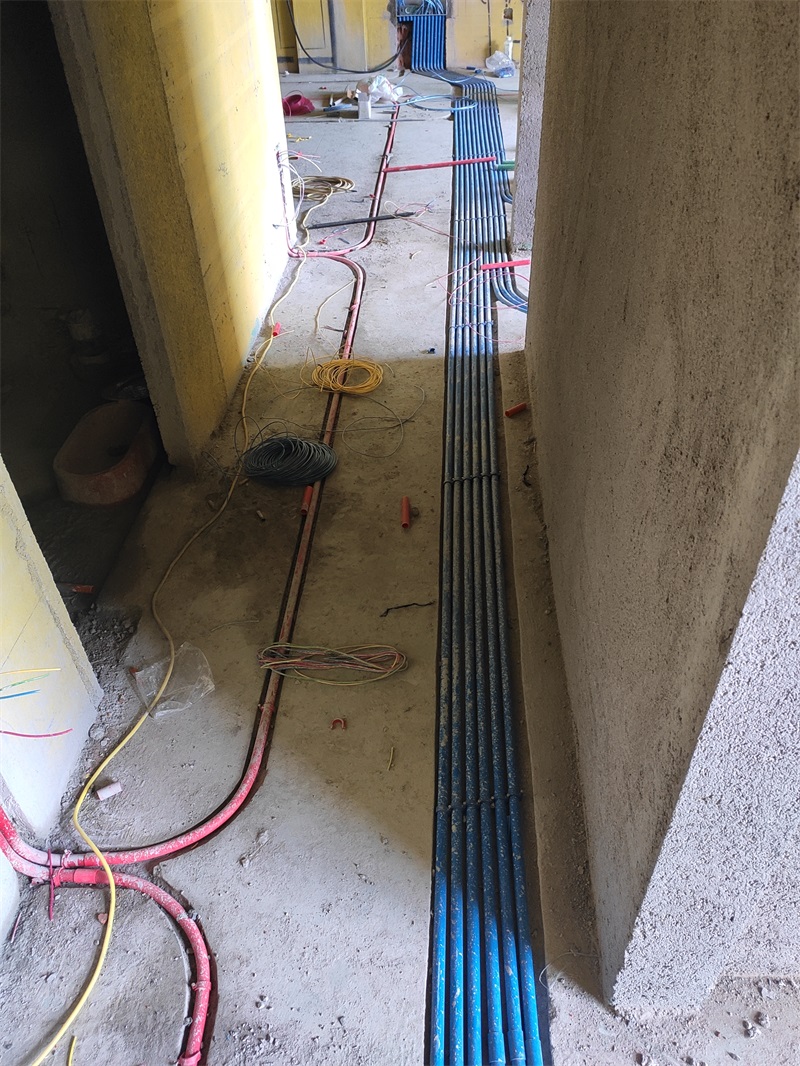

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-3-18 11:54:10

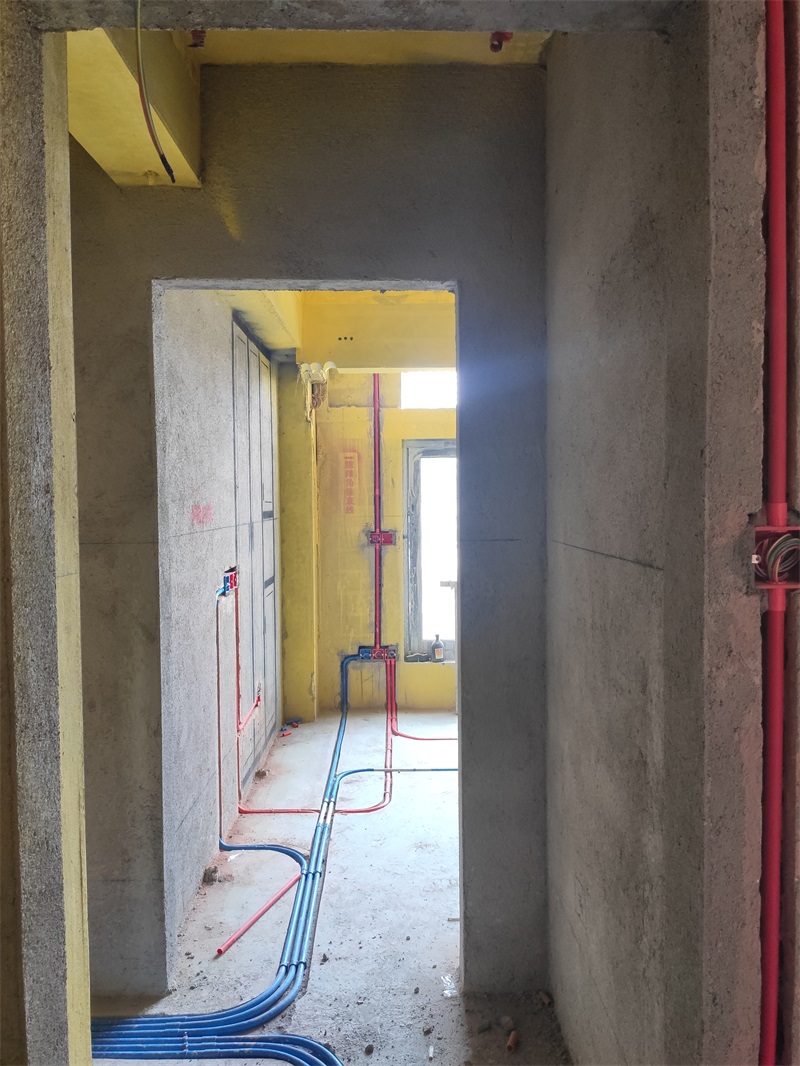

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-3-18 11:55:22

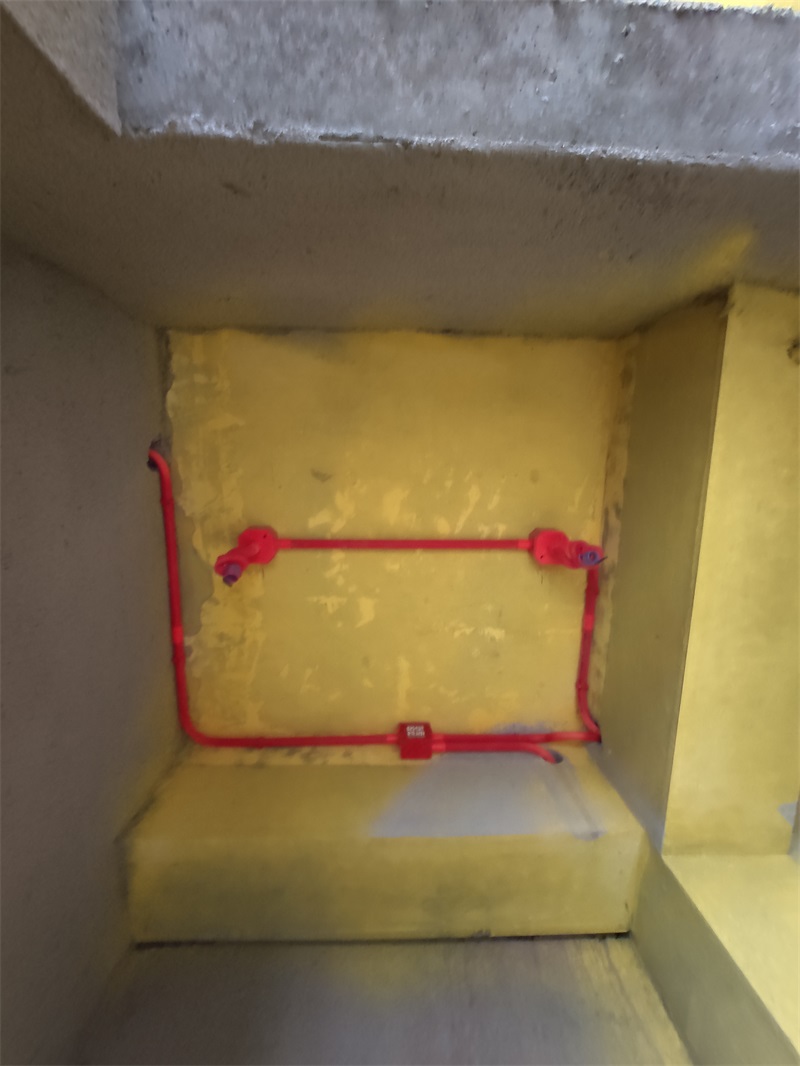

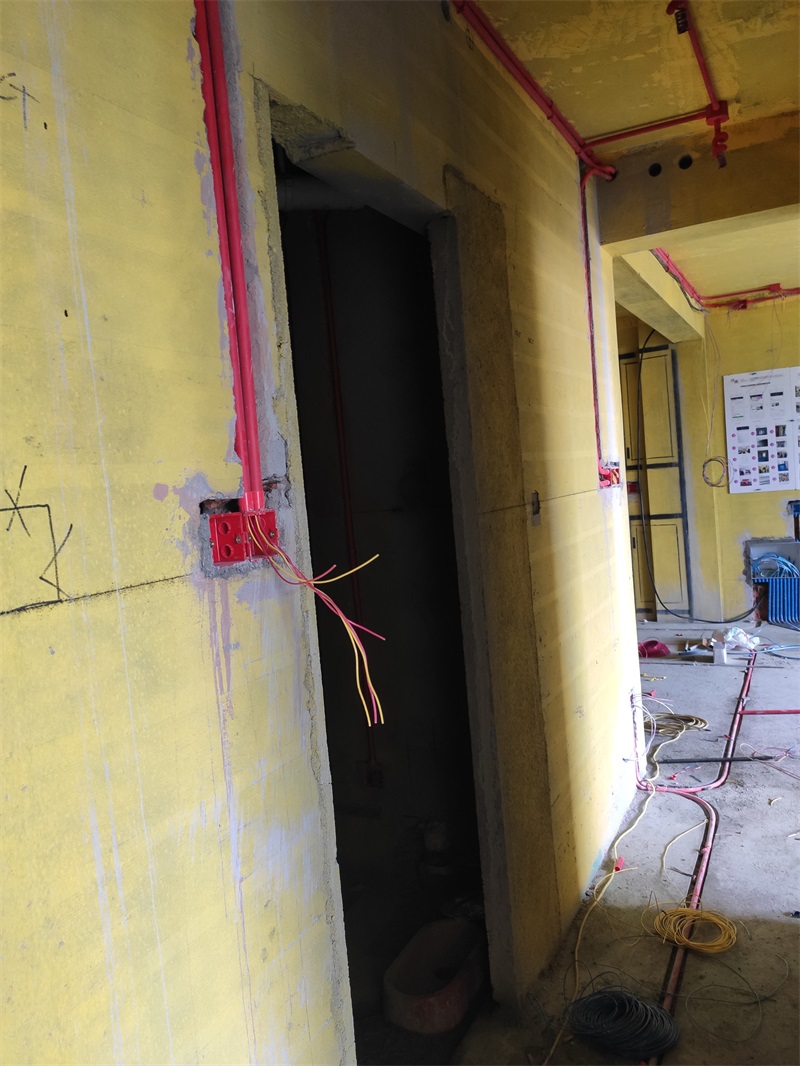

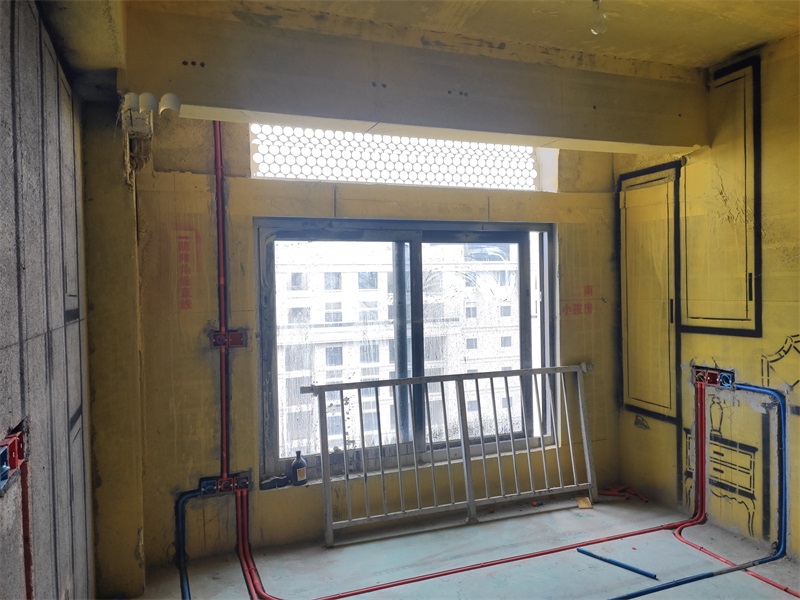

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱，直角弧度要合理不能太小太急

发表于 2020-3-18 12:02:53

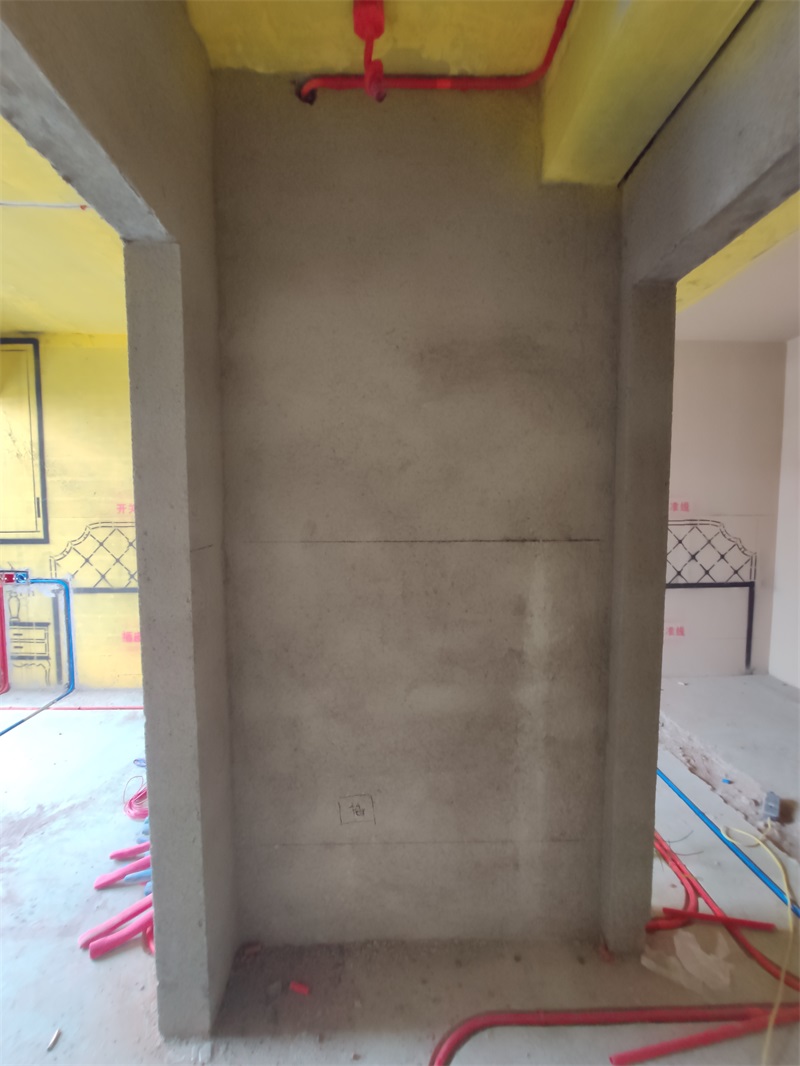

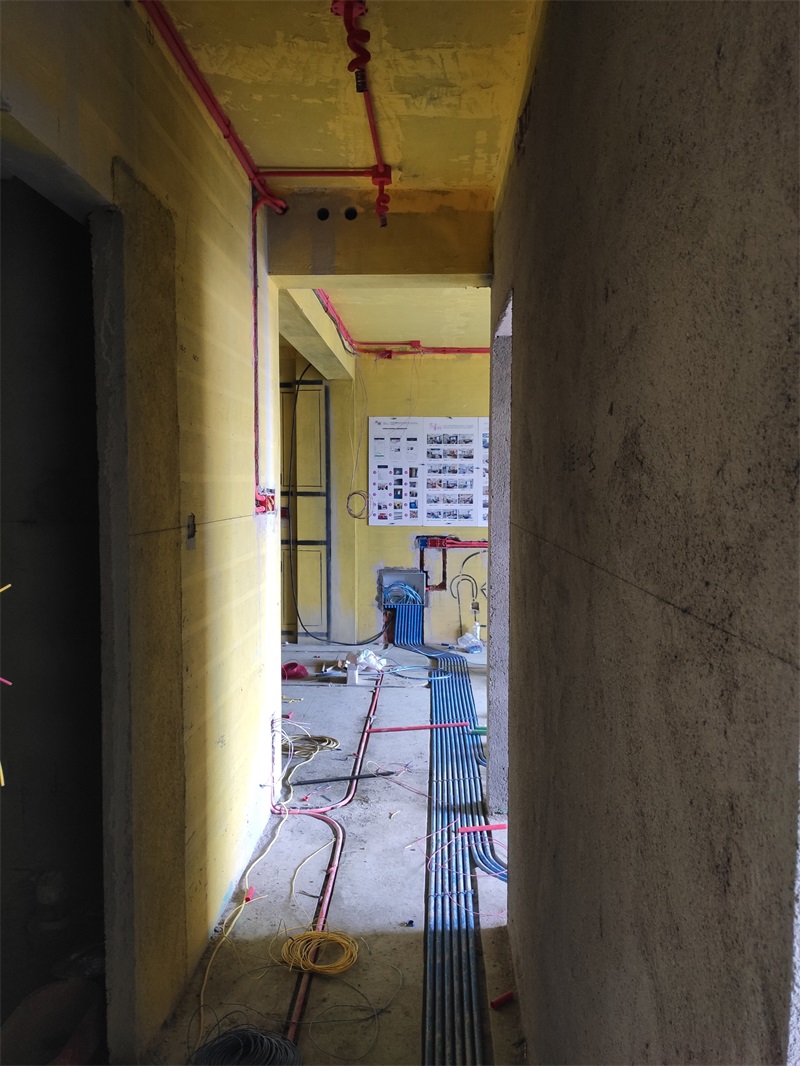

顶部线路用黄腊管保护到位

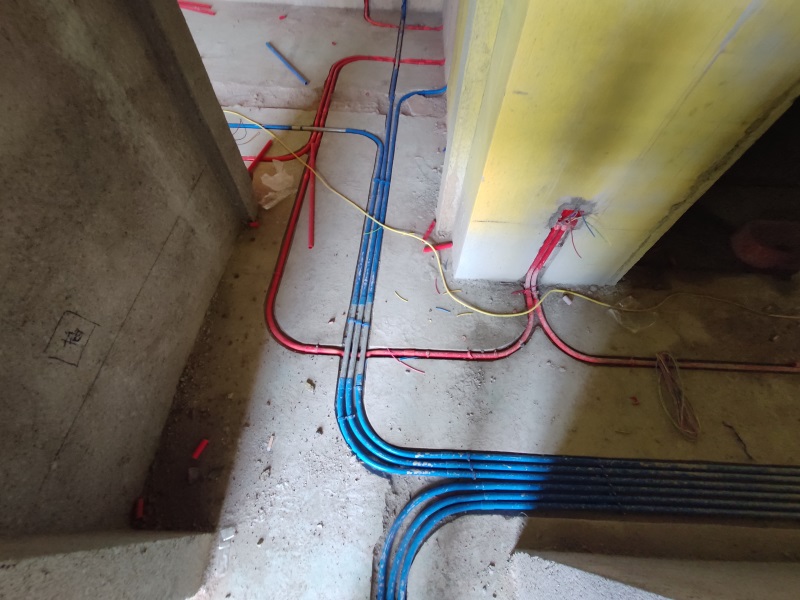

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

发表于 2020-3-18 12:12:03

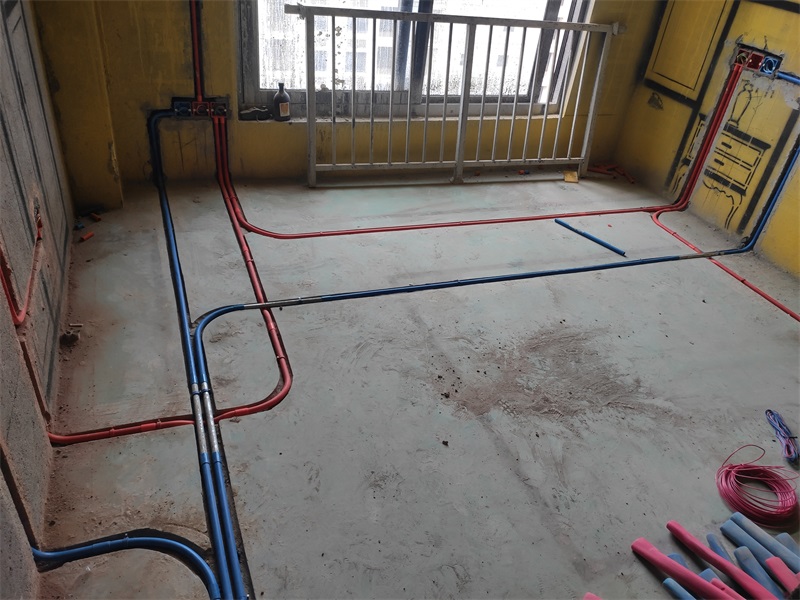

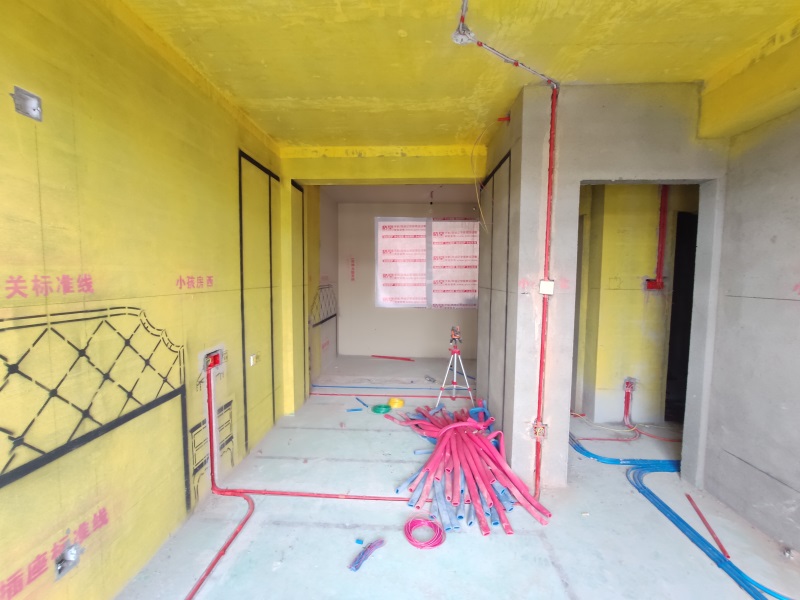

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-3-18 12:13:12

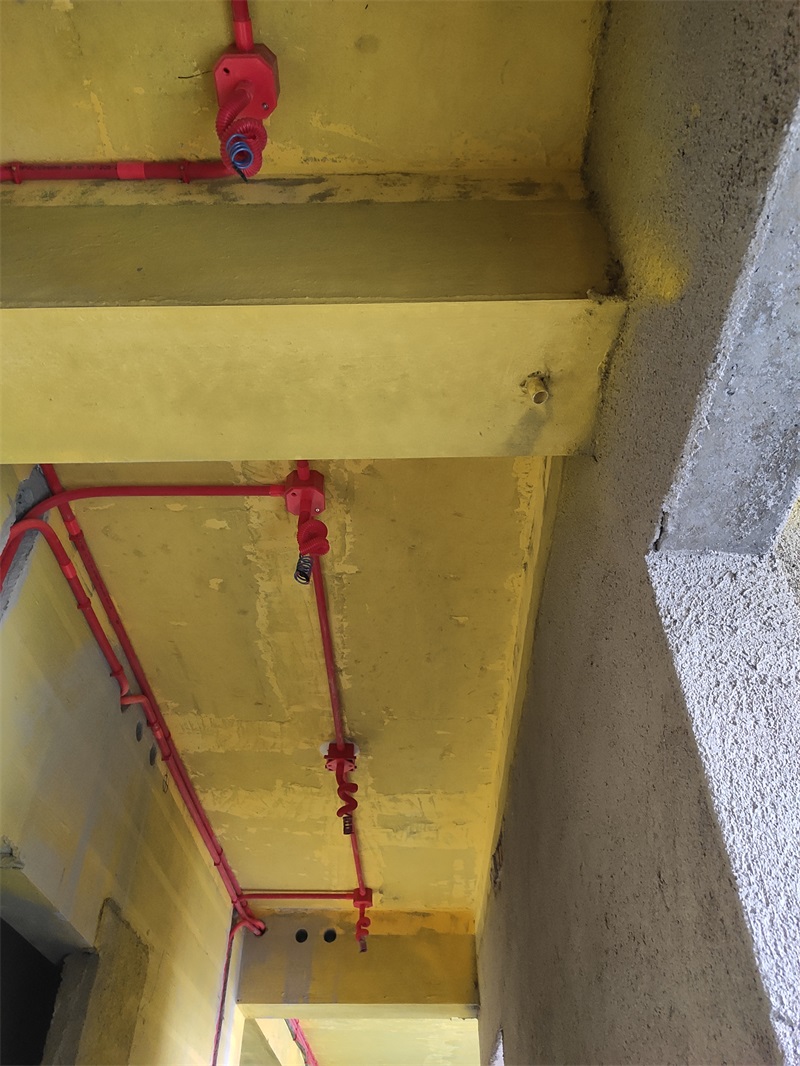

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

发表于 2020-3-18 12:14:00

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀
