衢州公馆31#384㎡北欧—-北欧风，简而美！

发表于 2020-3-13 09:06:24

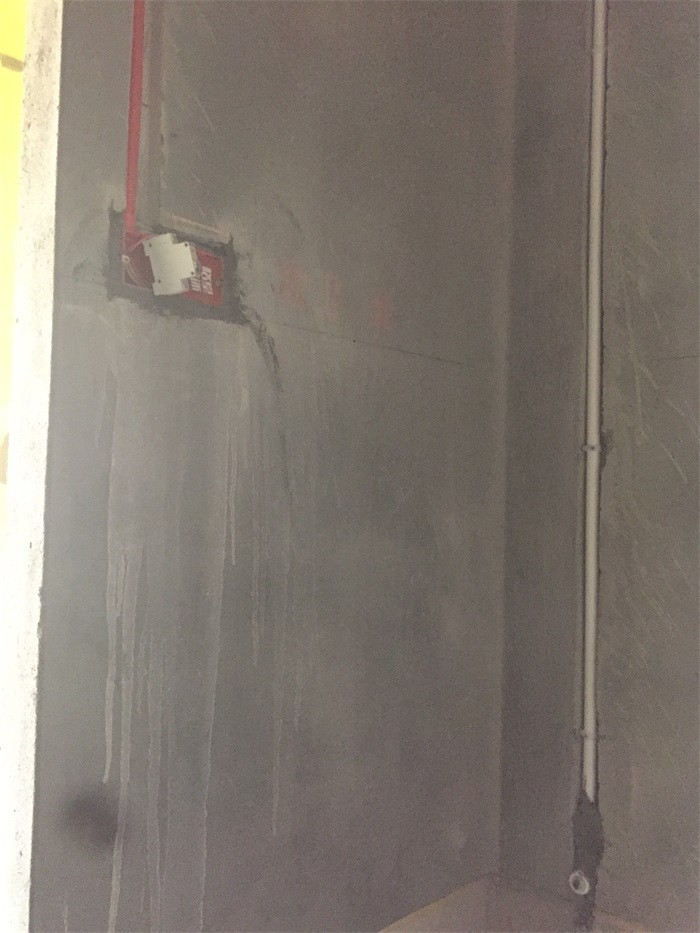

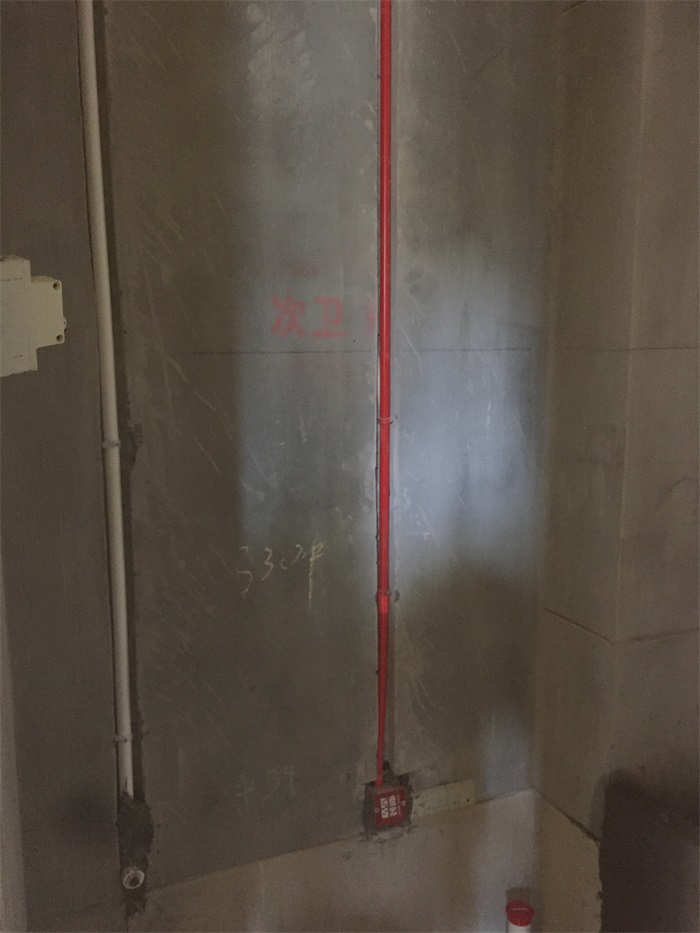

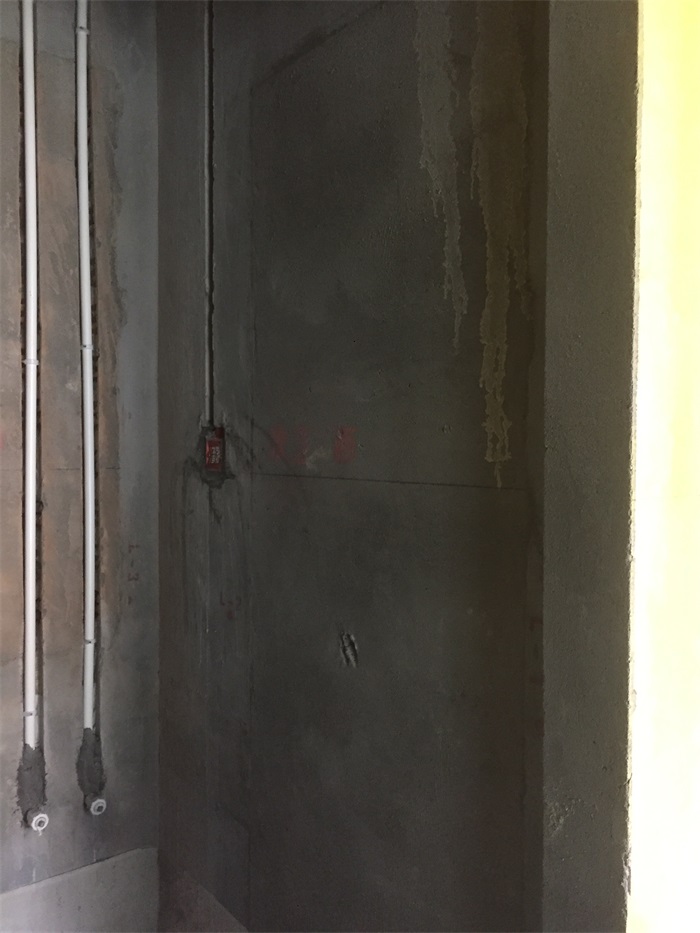

一楼次卫墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范。

墙面冷热水管布置专业规范，左热右冷、上热下冷。

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落。

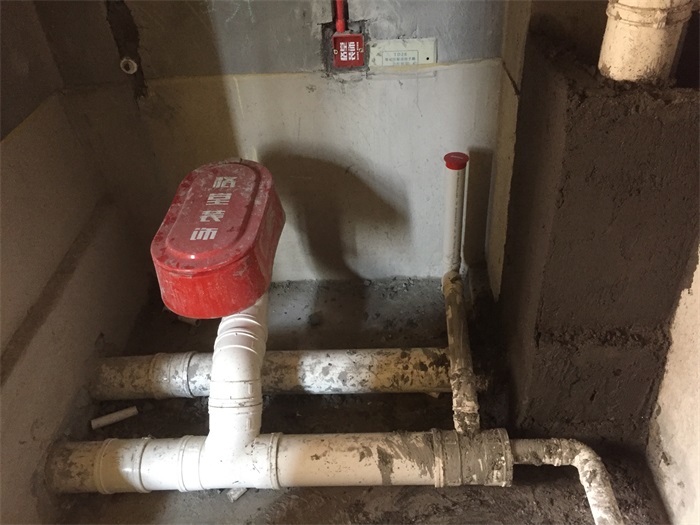

下水管用格堂专用保护盖保护，防止砂石堵塞管道。

发表于 2020-3-13 09:07:45

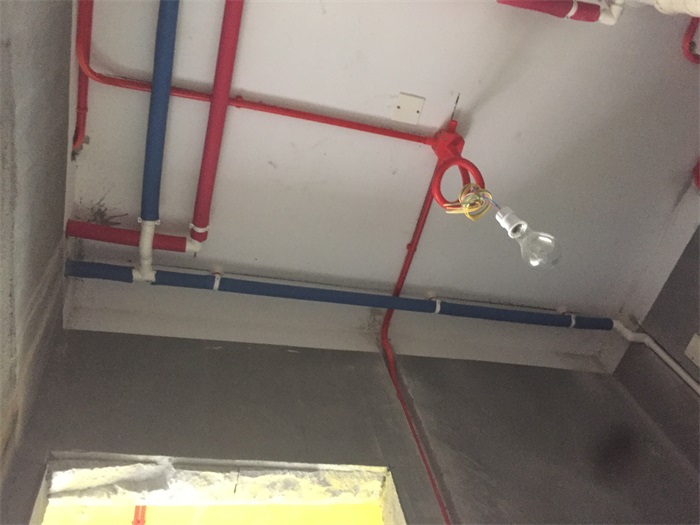

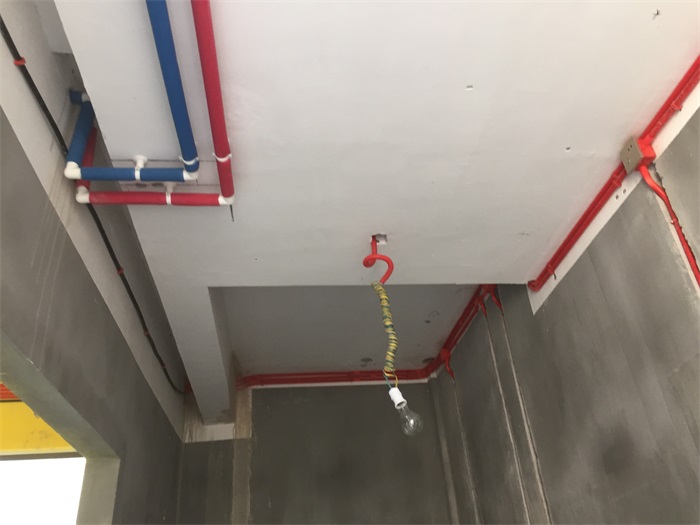

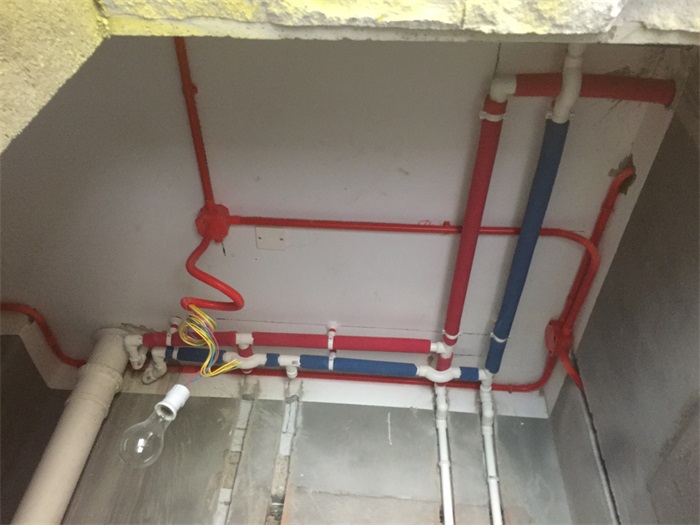

一楼次卫水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护。

发表于 2020-3-13 09:11:46

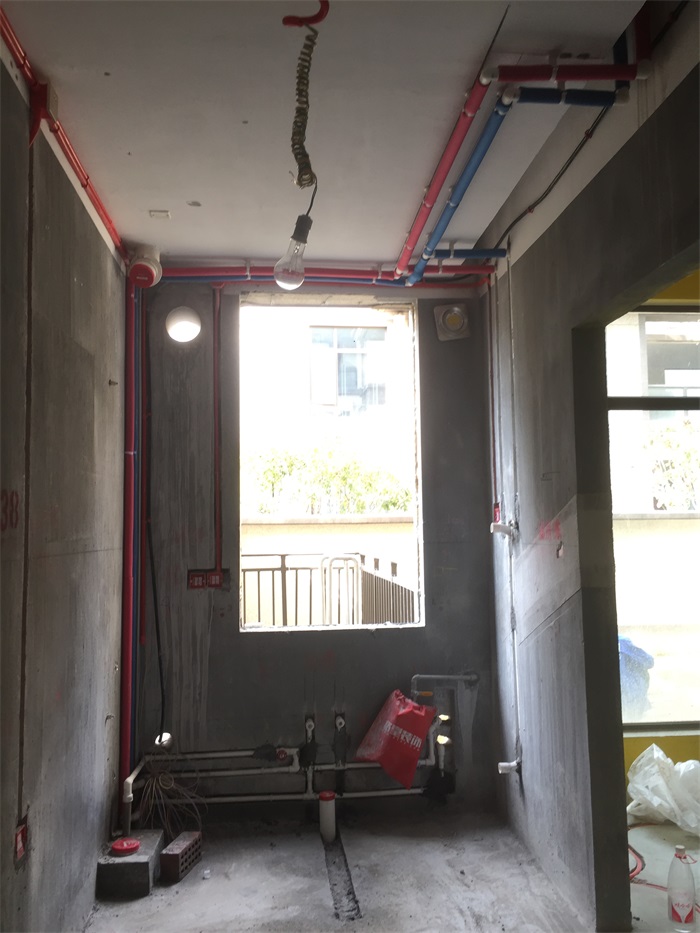

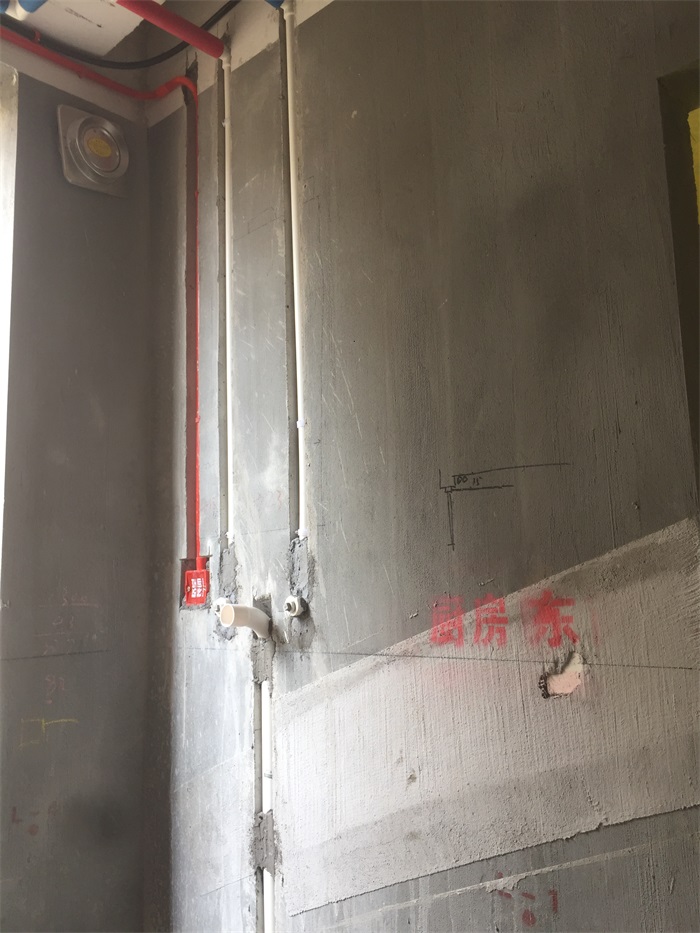

厨房墙面水管和线管布置横平竖直。

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

发表于 2020-3-13 09:12:41

餐厅柜体内水管采用内丝外露，直接法能及时发现渗水哦！

发表于 2020-3-13 09:13:47

本帖最后由格堂飞飞于 2020-3-13 09:15 编辑

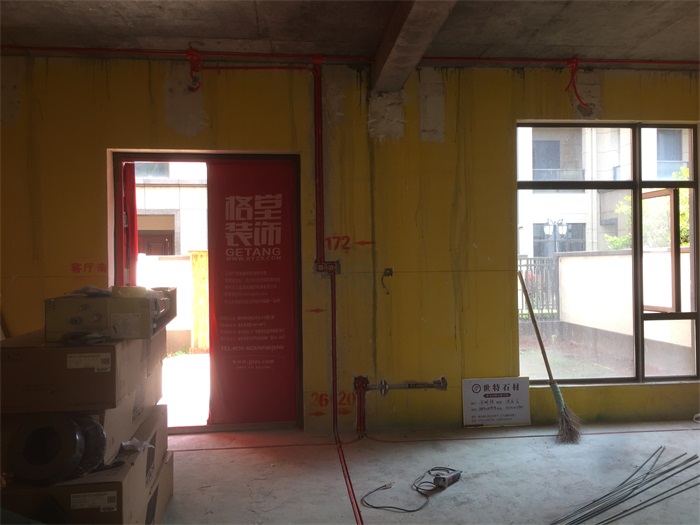

客厅

发表于 2020-3-13 09:17:39

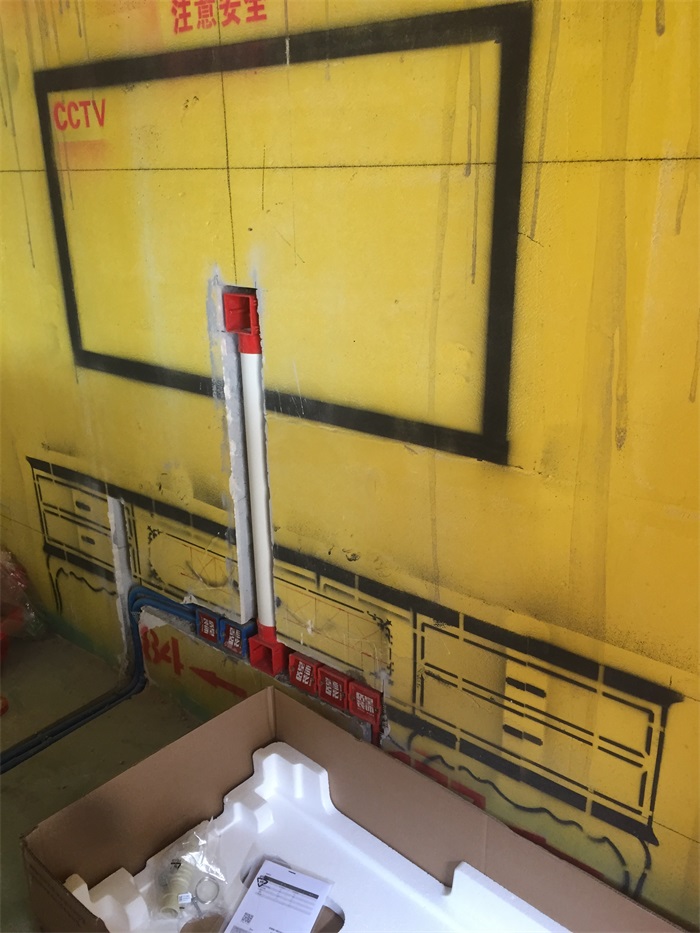

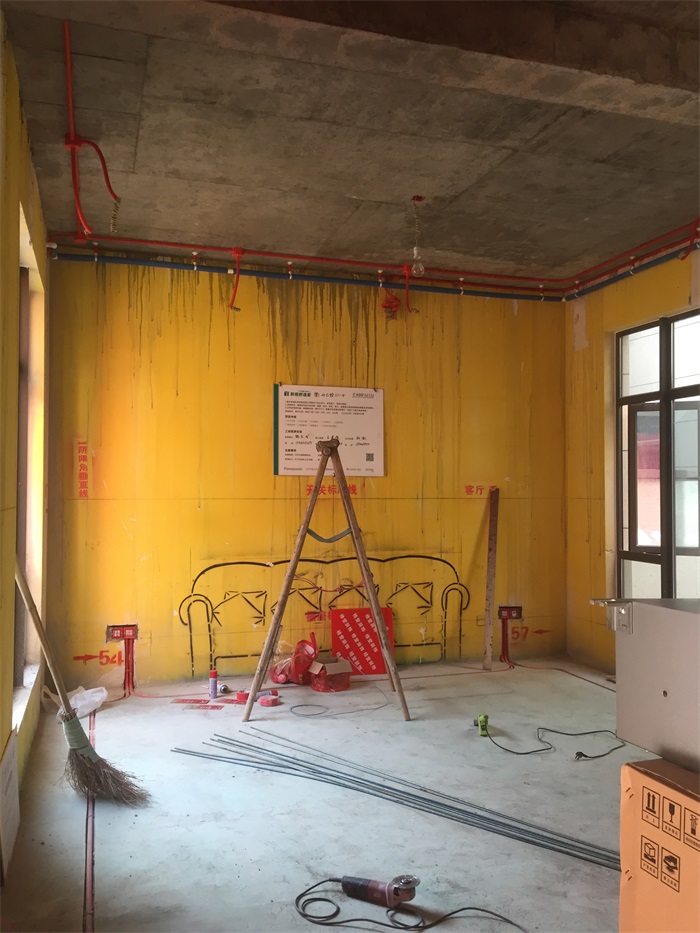

客厅墙面电视线有专门的管道预埋，避免信号干扰。

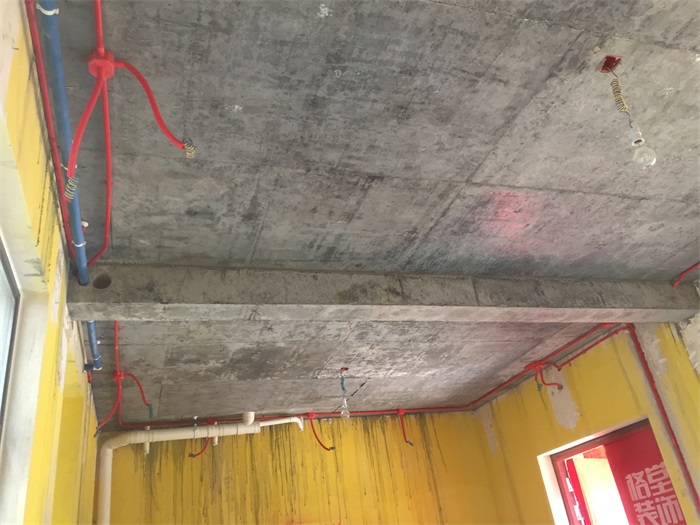

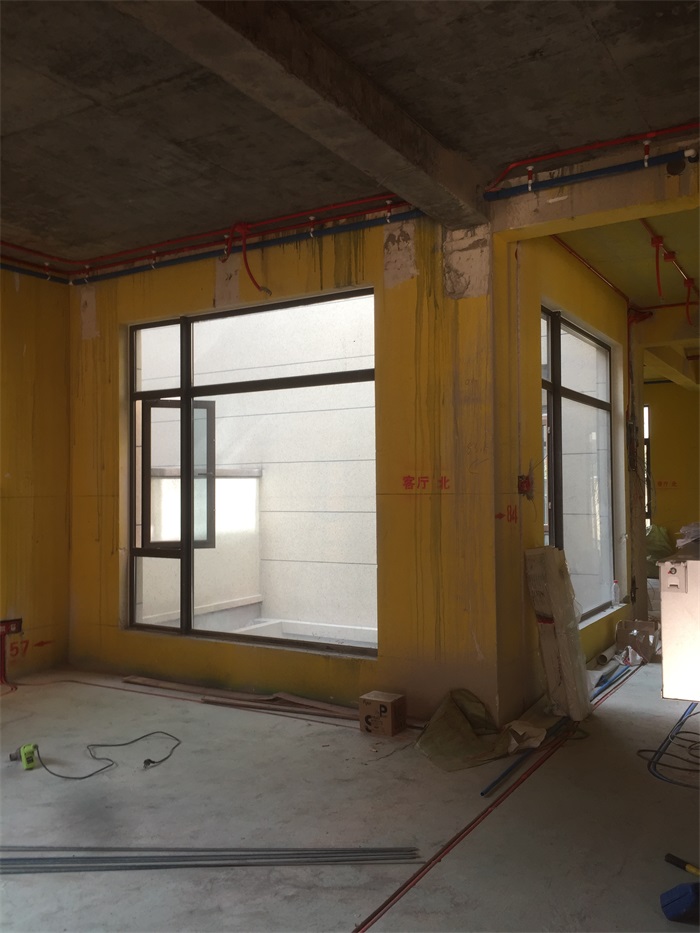

顶部线管交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护。

发表于 2020-3-13 09:18:26

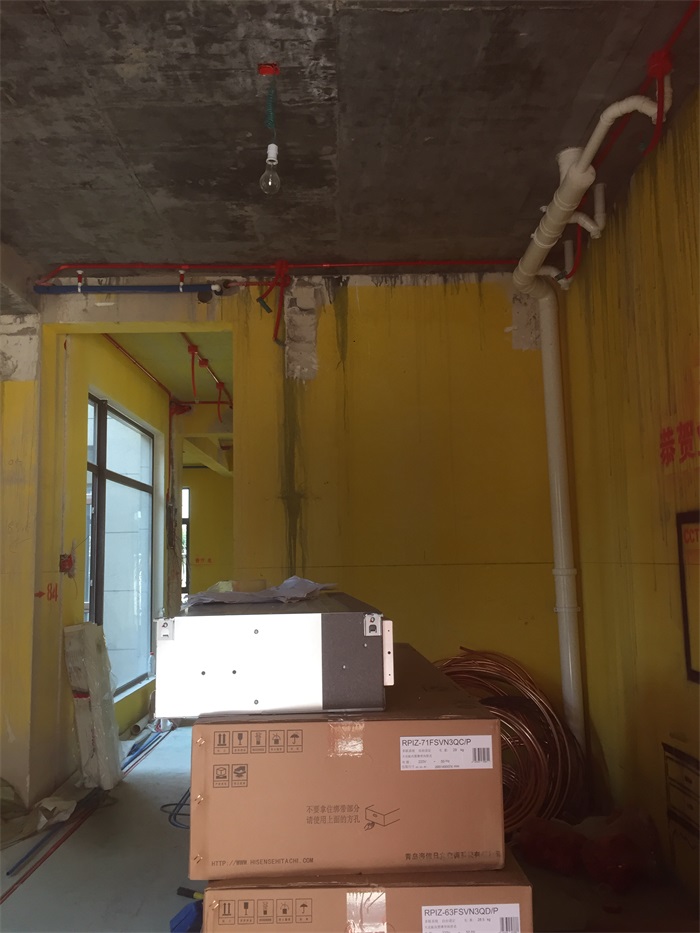

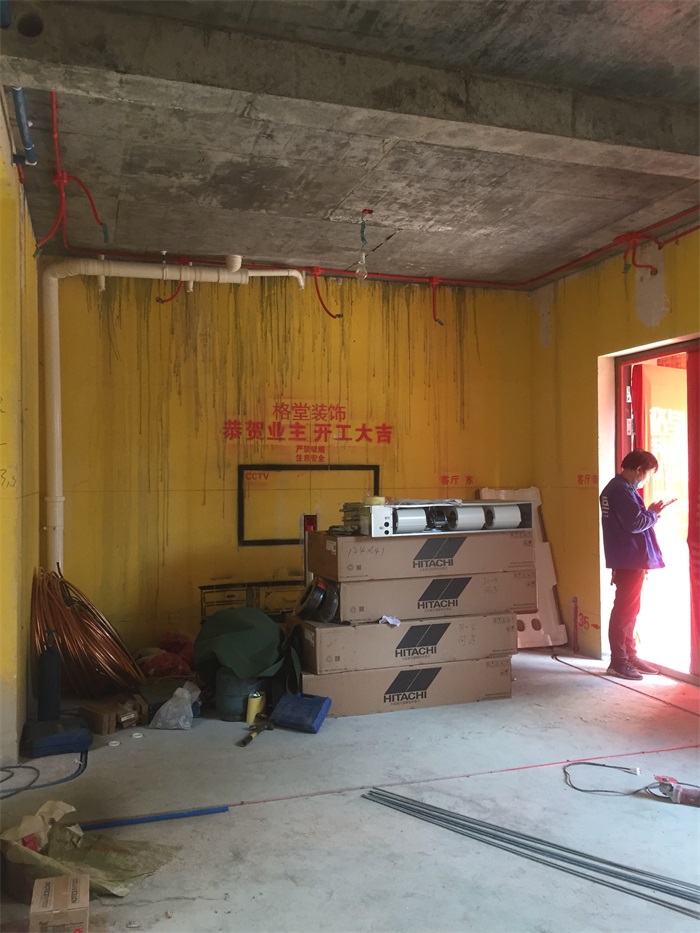

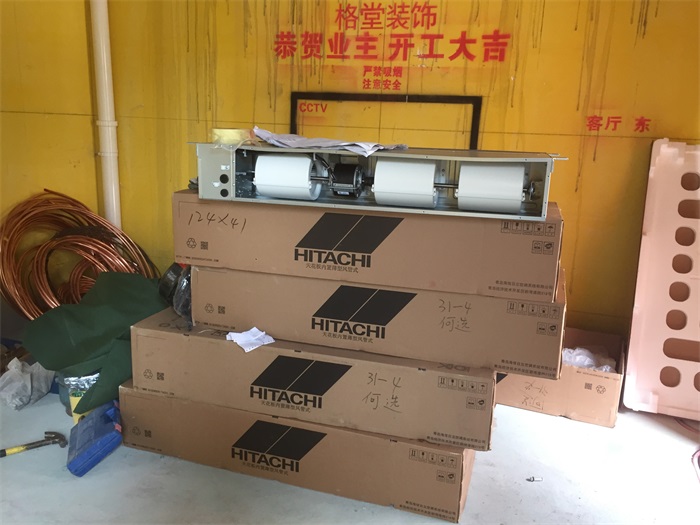

中央空调进场准备安装。

发表于 2020-3-13 09:19:41

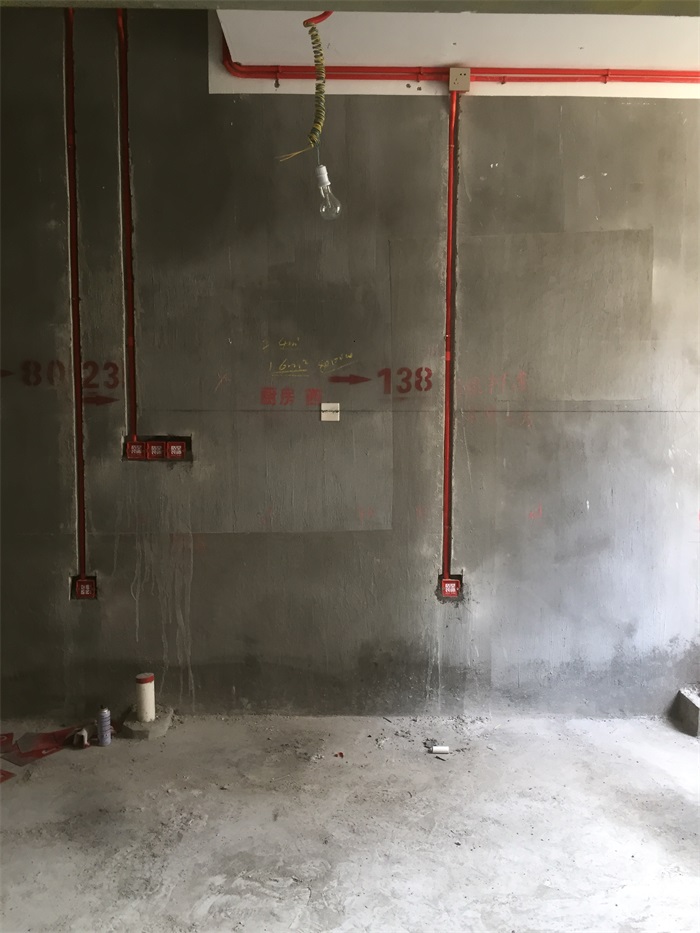

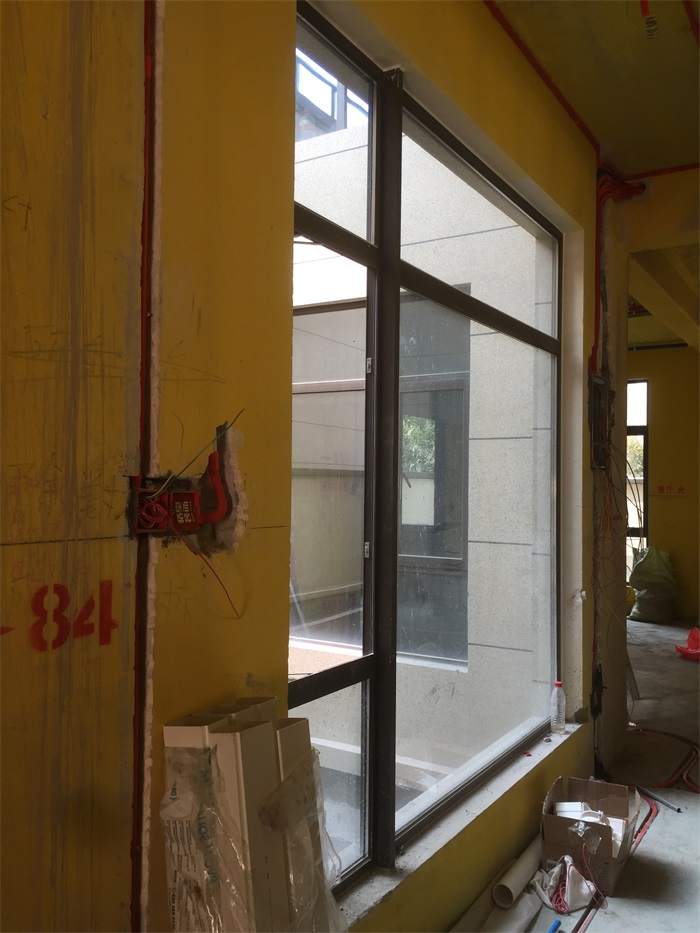

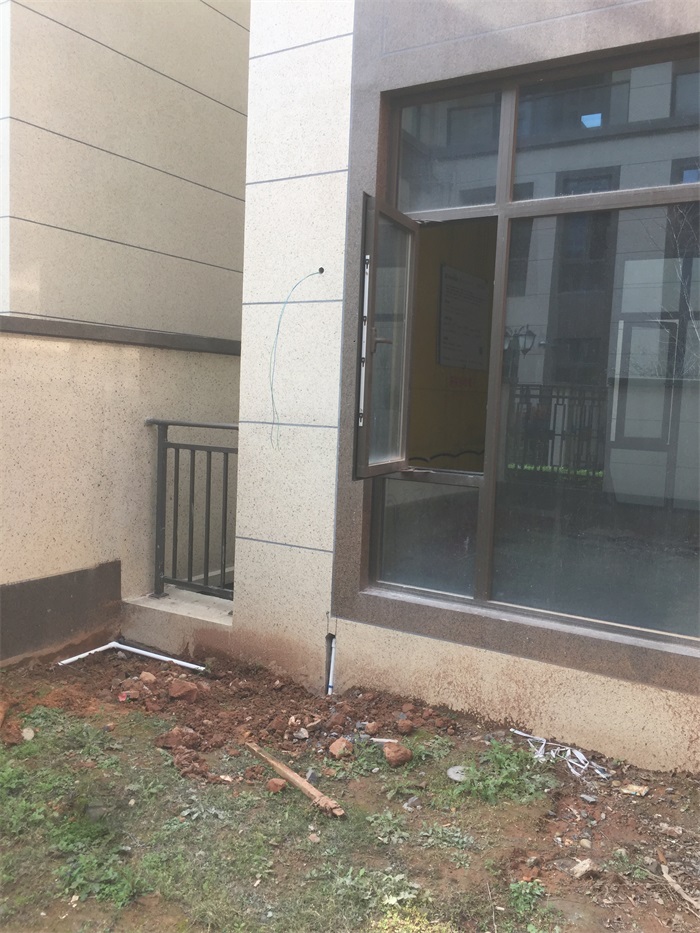

庭院墙面线管布置平整。

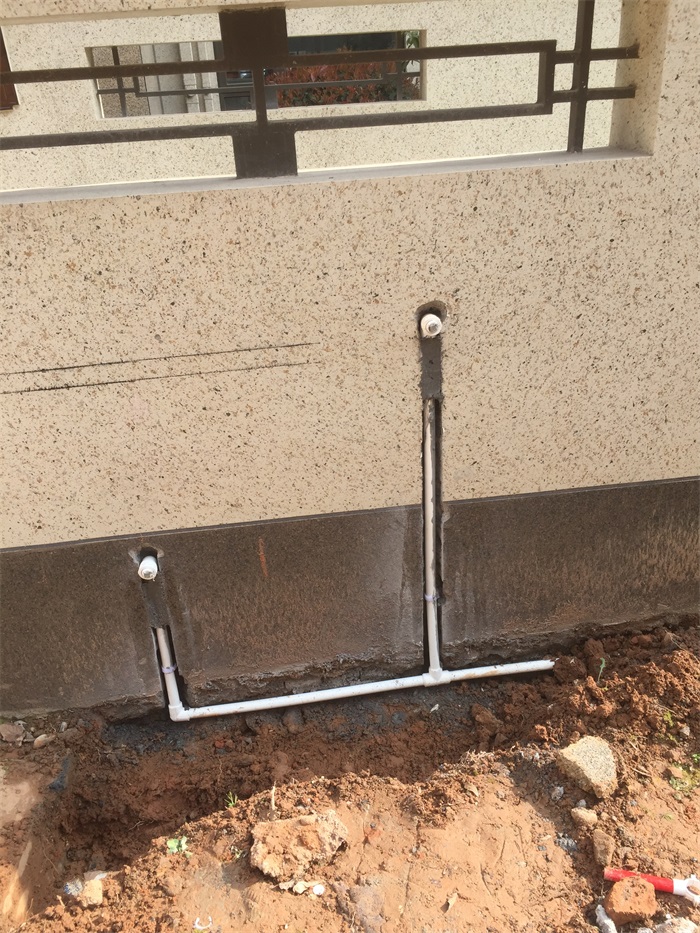

墙面冷热水管内牙接头要求与墙面砖基本持平，内凹不得大于1厘米。

发表于 2020-3-13 09:21:53

本帖最后由格堂飞飞于 2020-3-13 09:26 编辑

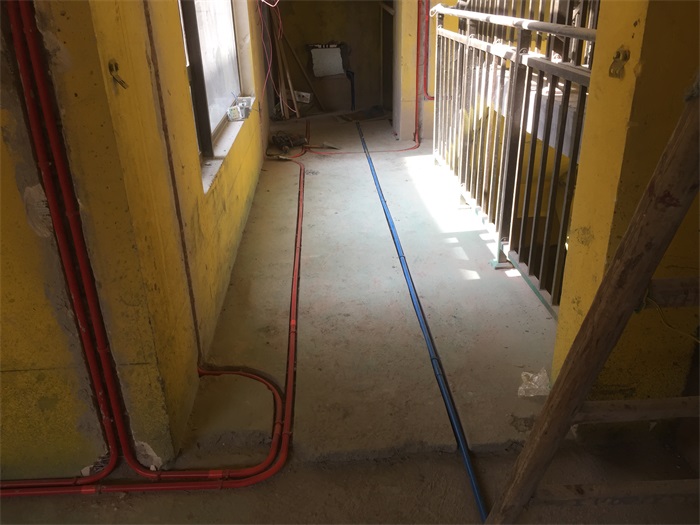

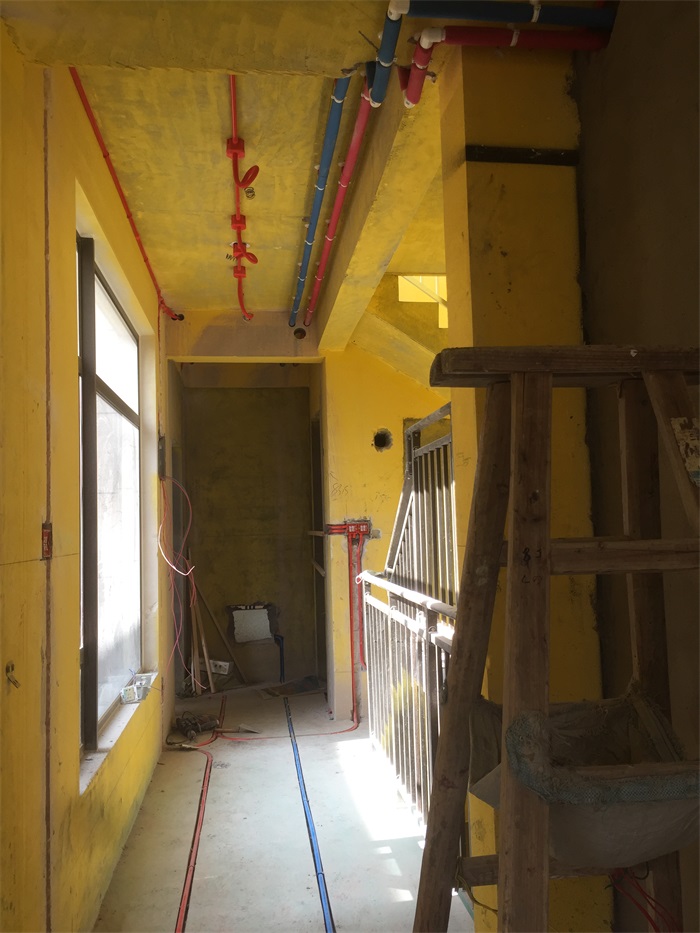

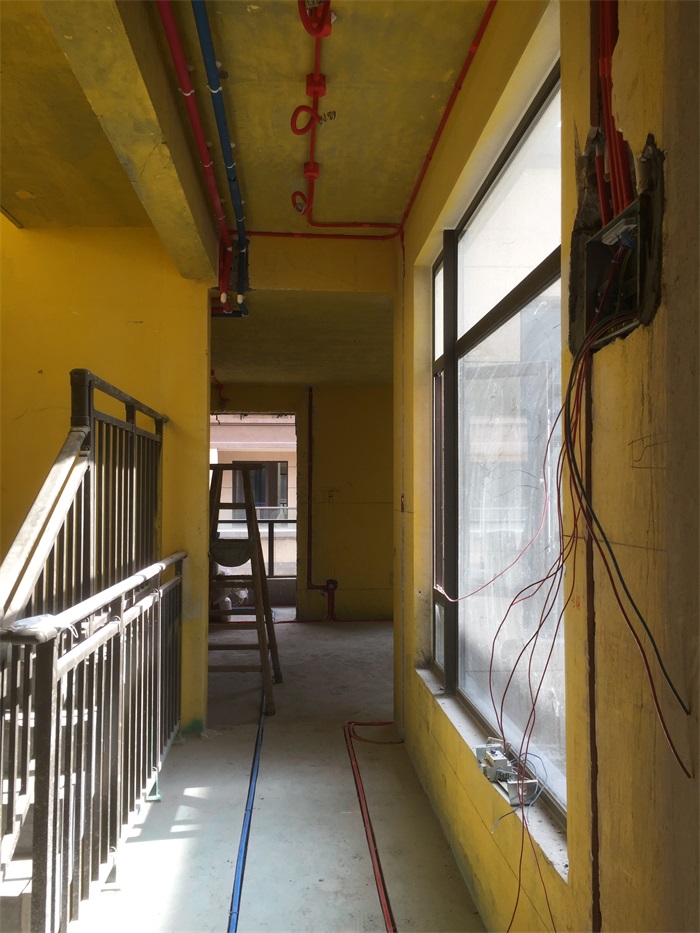

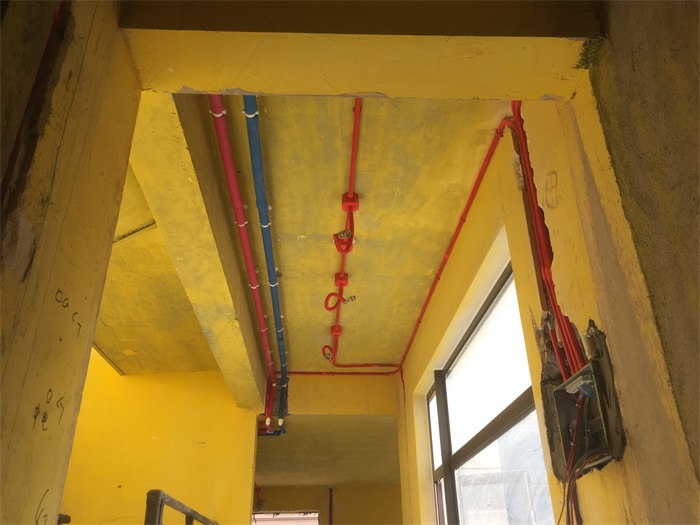

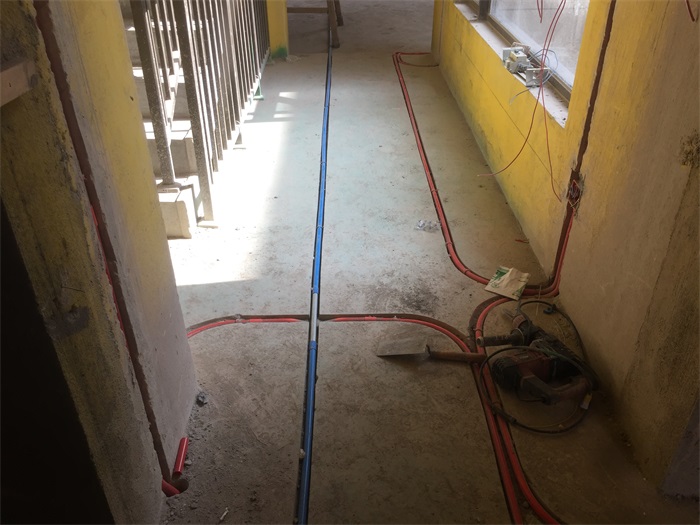

二楼过道墙面和地面线管布置横平竖直。

发表于 2020-3-13 09:24:28

本帖最后由格堂飞飞于 2020-3-13 09:26 编辑

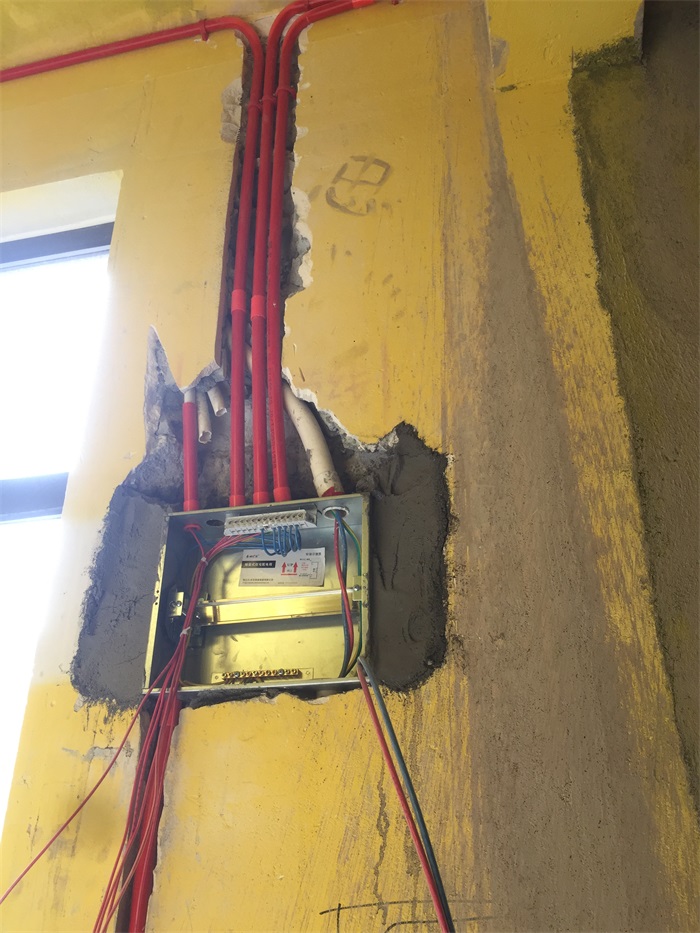

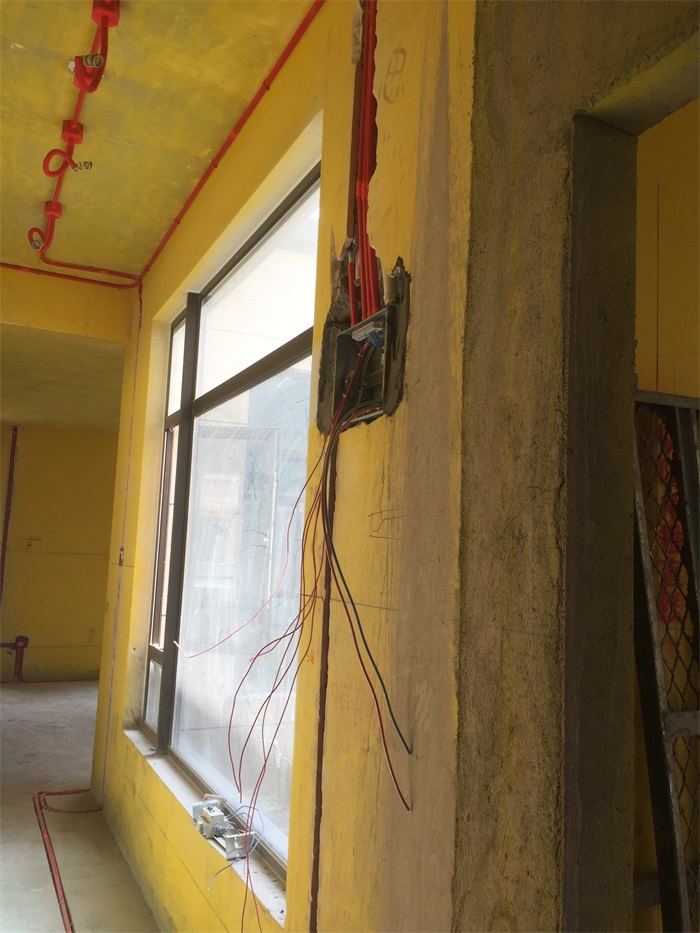

二楼过道墙面配电箱线管布置平整。

强弱电线距离30厘米以上，强弱电交接处用金属屏蔽管，防止信号干扰。

地面开槽深度够深，线管布好以后，并不会高出地面，工艺非常精细！
