衢州公馆31#384㎡北欧—-北欧风，简而美！

发表于 2020-3-12 11:45:34

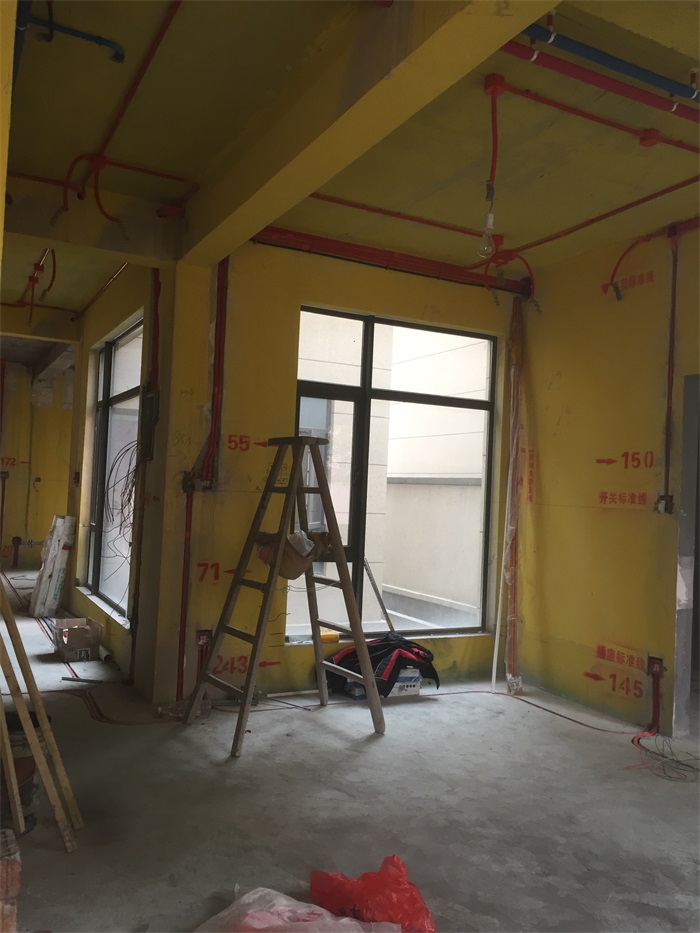

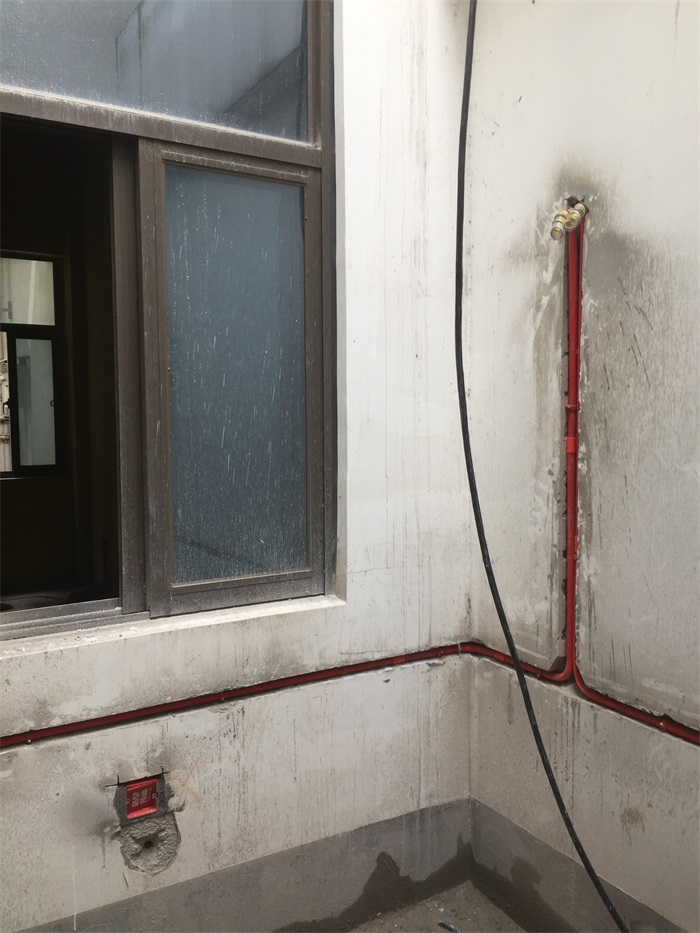

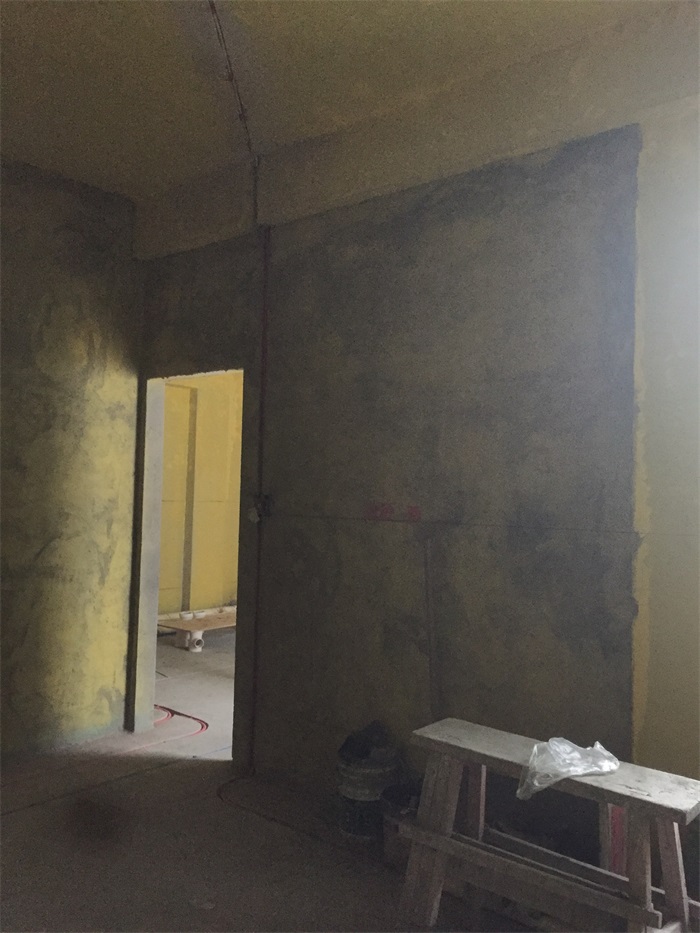

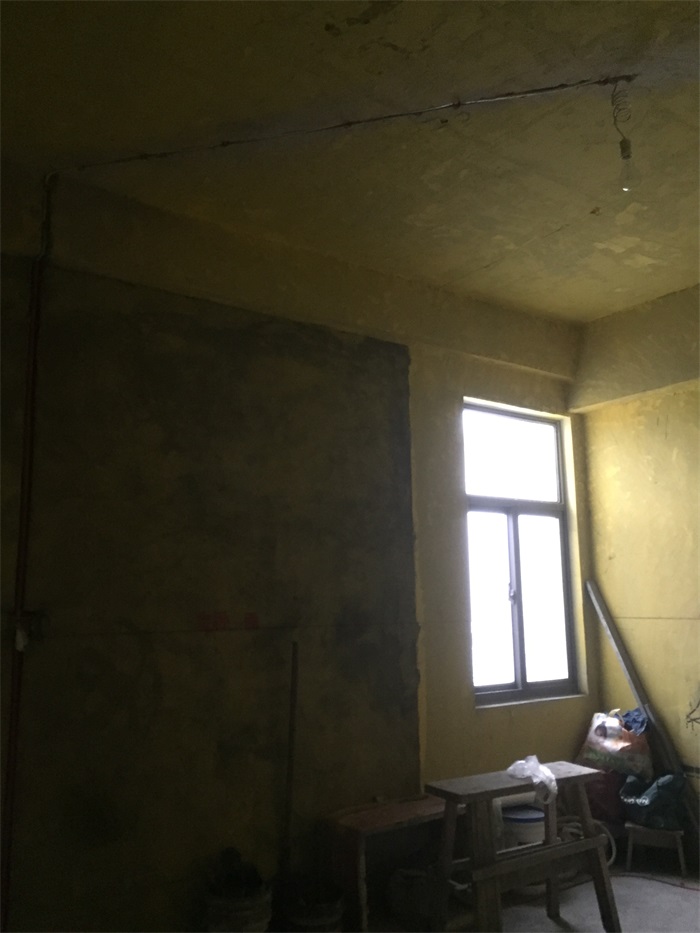

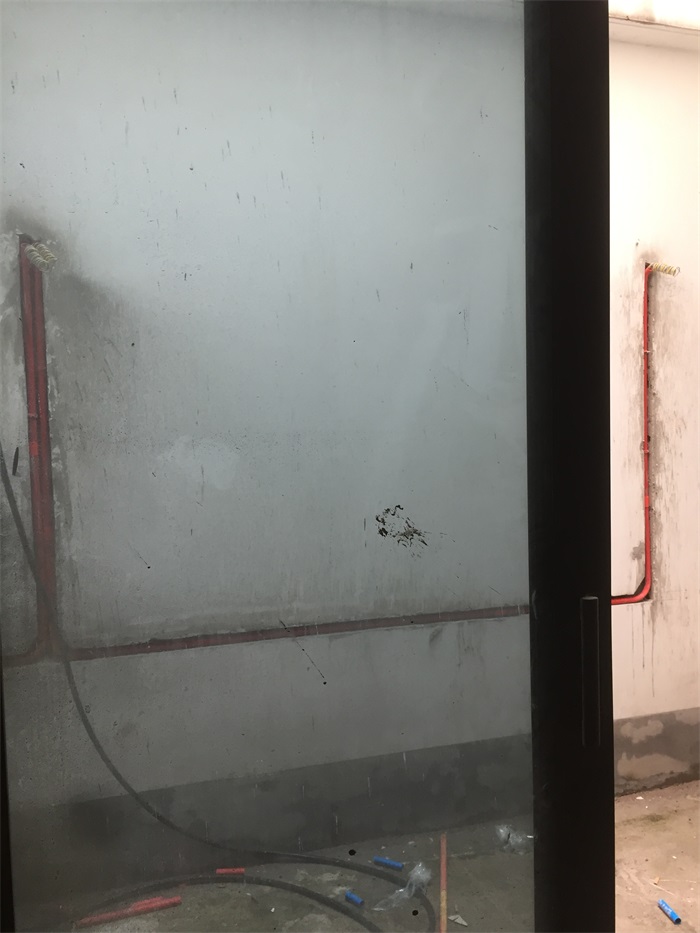

负一楼墙面线管布置横平竖直。

发表于 2020-3-12 11:47:09

本帖最后由格堂飞飞于 2020-3-12 11:48 编辑

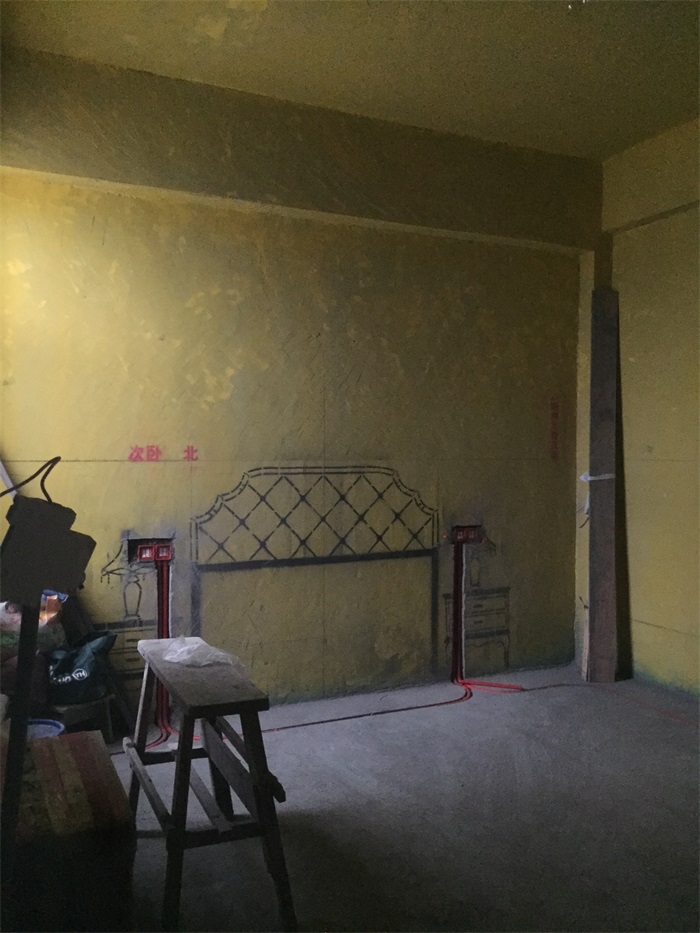

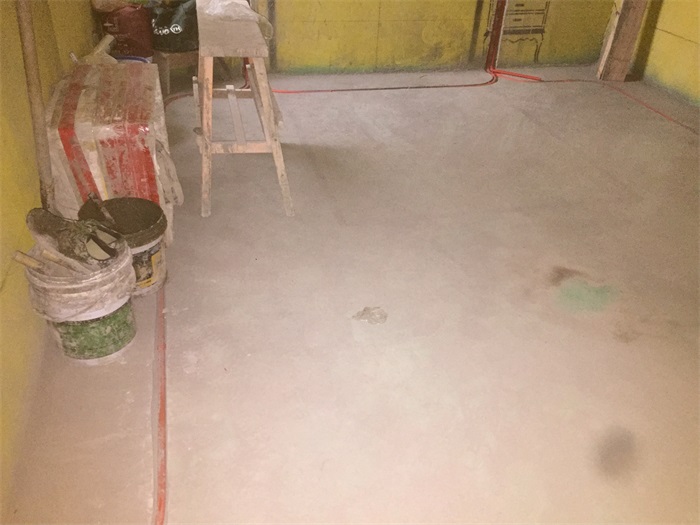

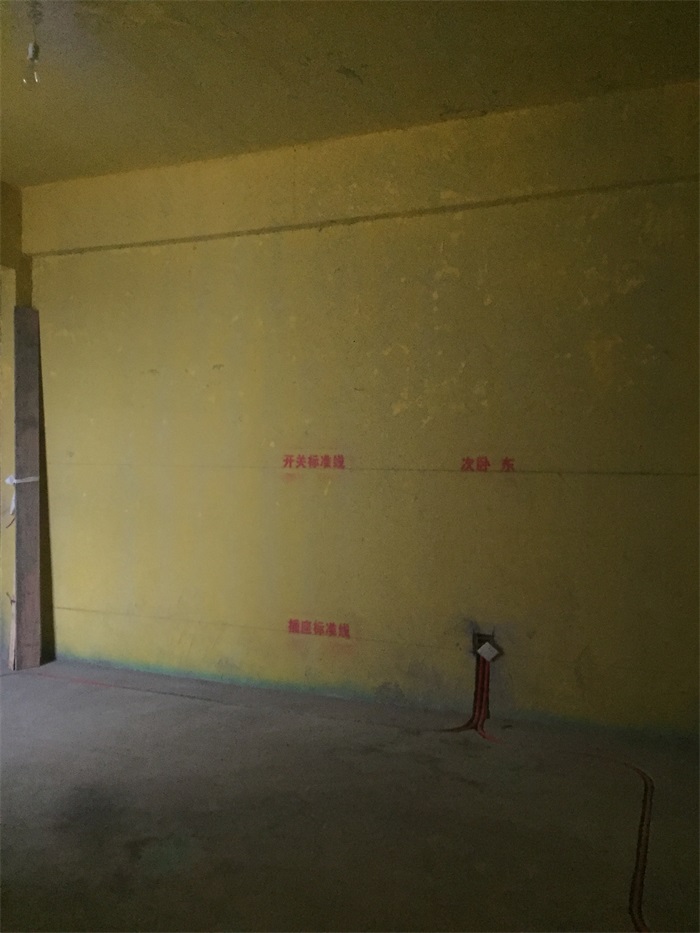

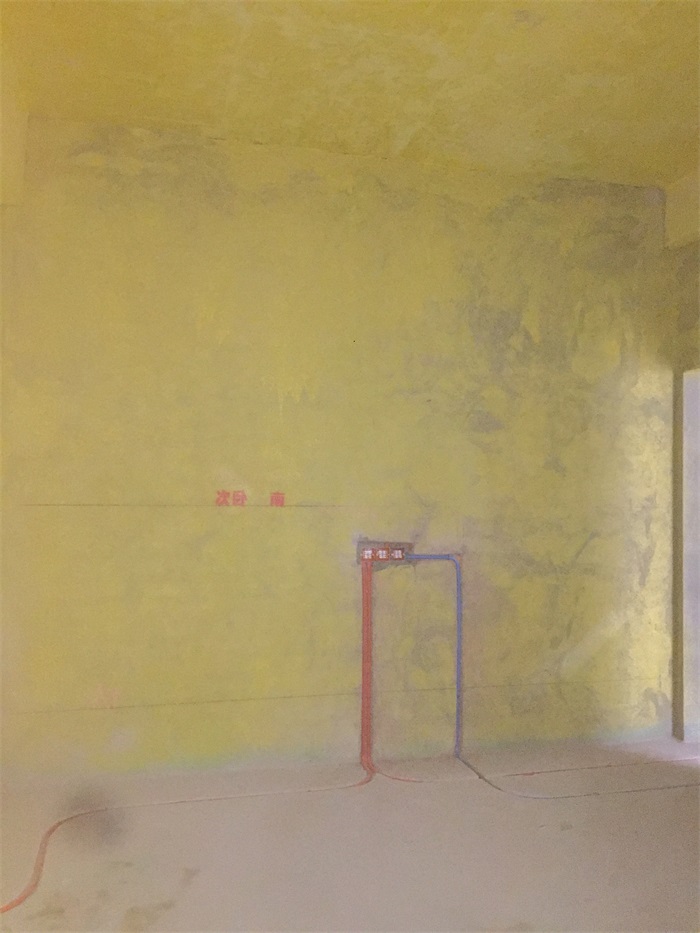

负一楼房间，同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

墙面插座离地净高30公分。

房间墙面横线槽不得超过1.5米，防止后期墙面开裂。并且强弱电线距离30厘米以上，防止干扰。

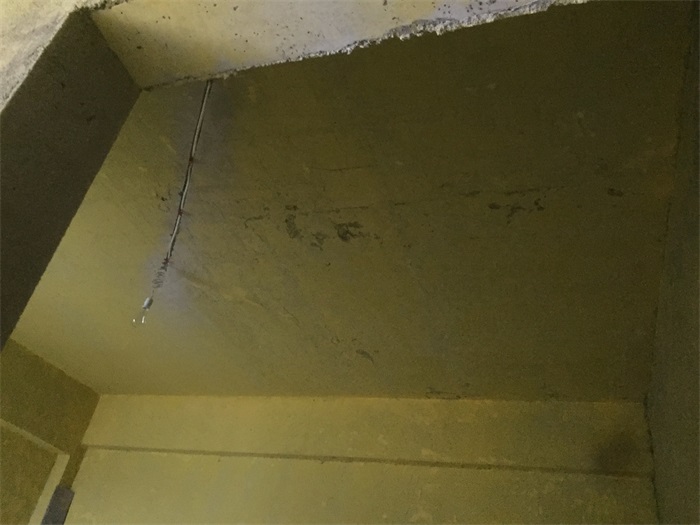

无吊顶的墙面布线穿管处应用黄蜡管，防止电线划伤。

发表于 2020-3-12 11:50:35

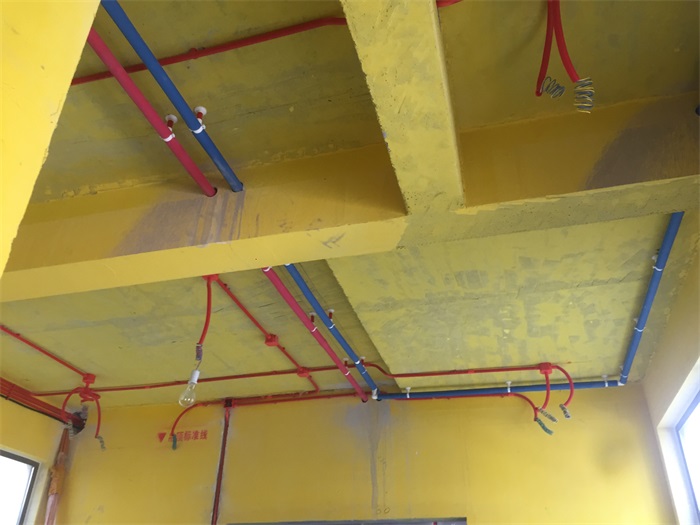

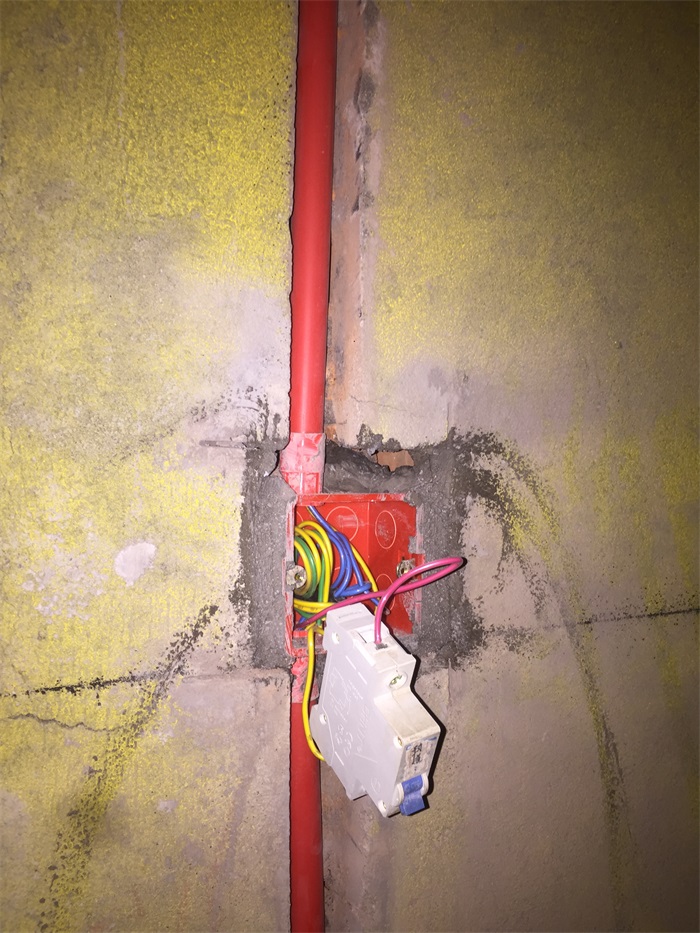

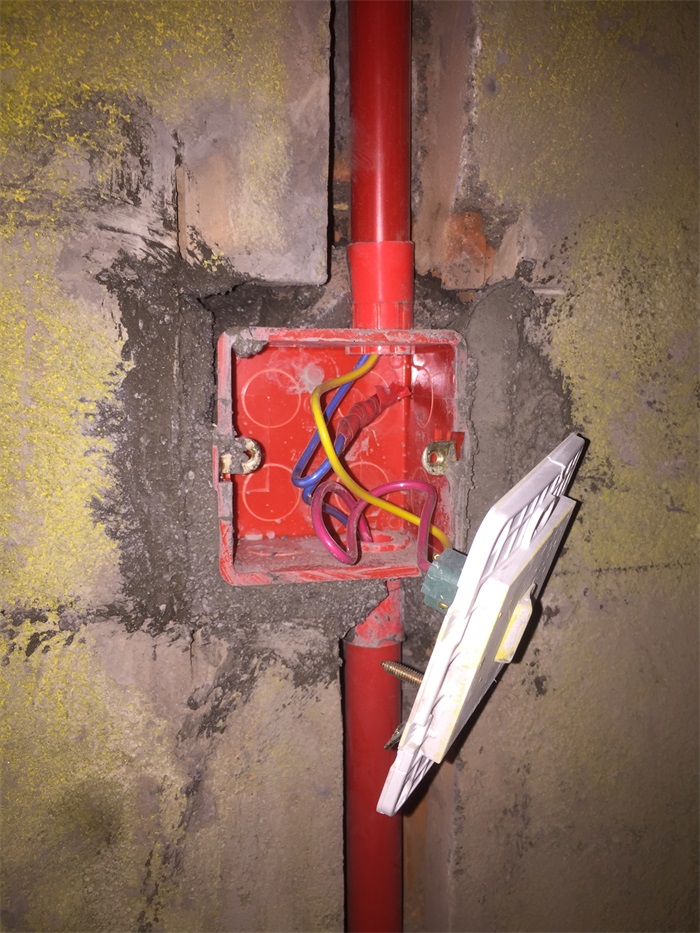

负一楼房间墙面同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

发表于 2020-3-12 11:52:14

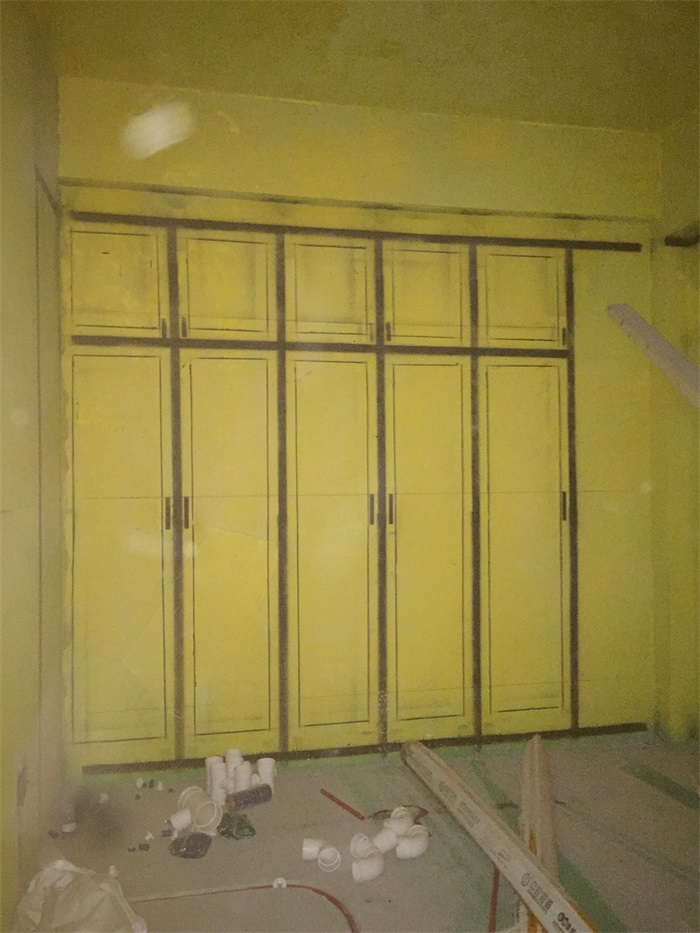

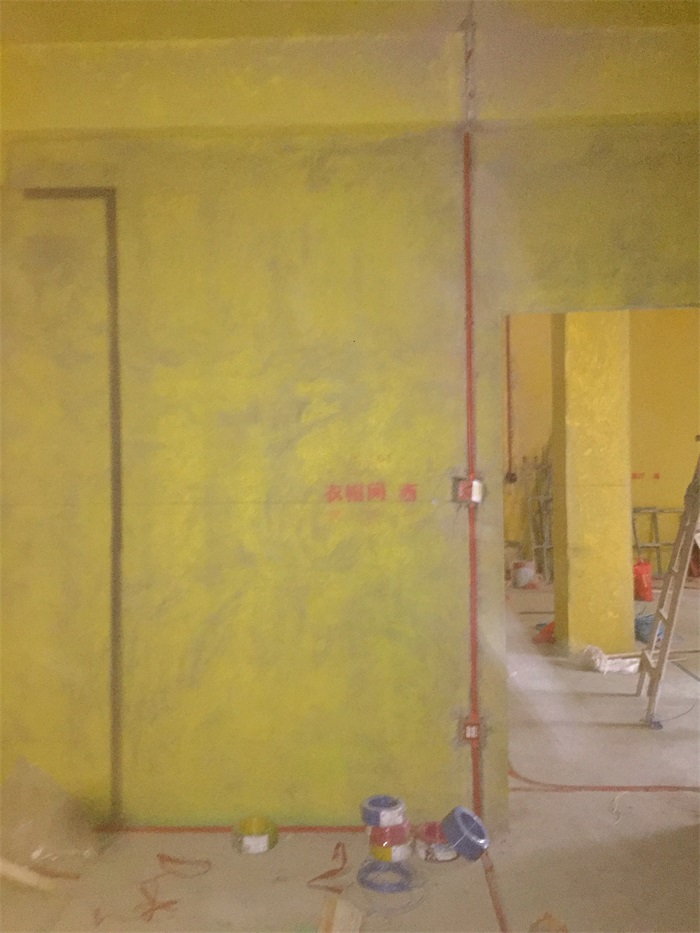

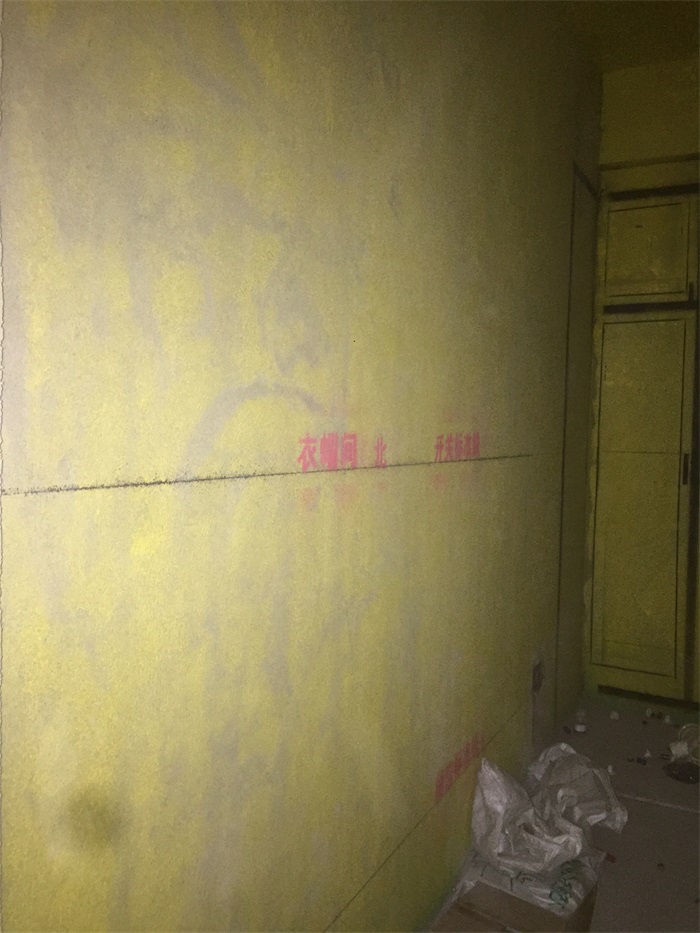

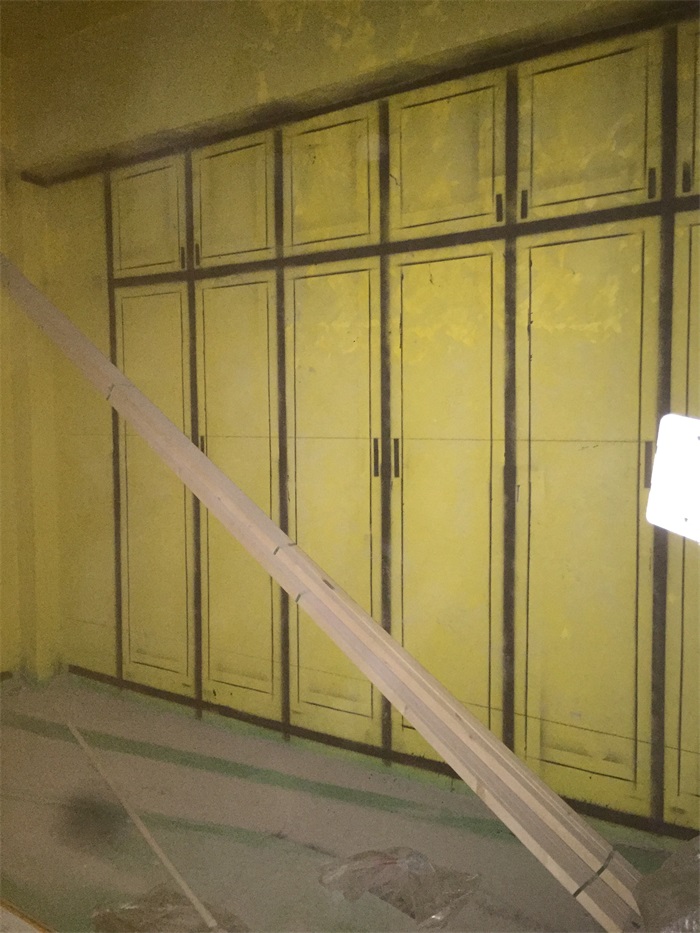

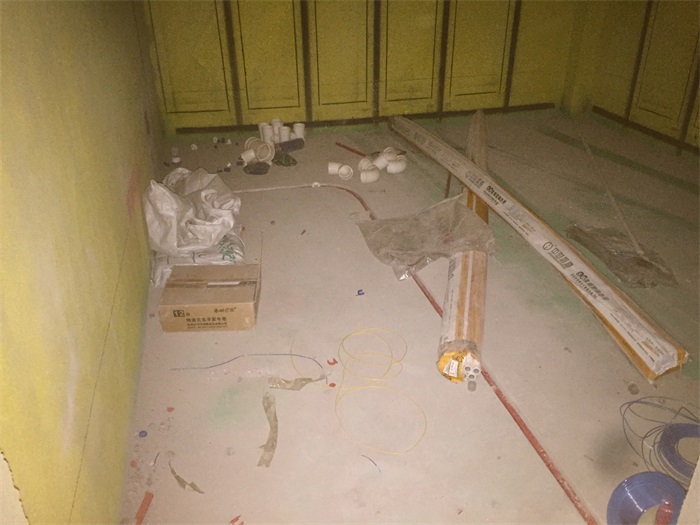

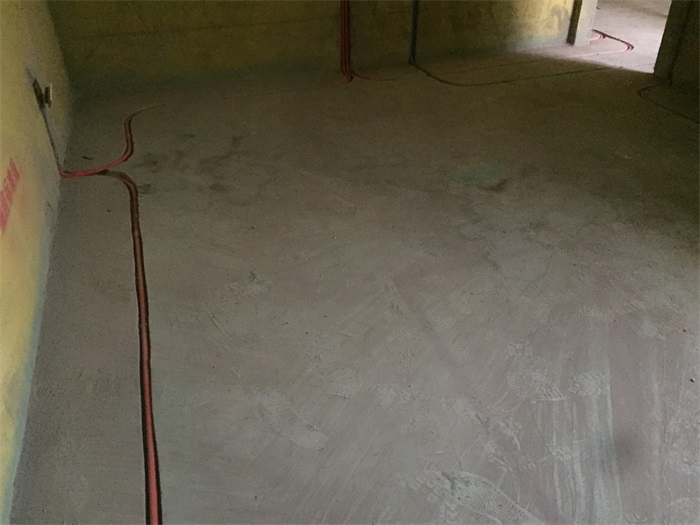

负一楼衣帽间墙面和地面线管布置横平竖直哦！

地面开槽深度够深，线管布好以后，并不会高出地面，工艺非常精细！

发表于 2020-3-12 11:53:15

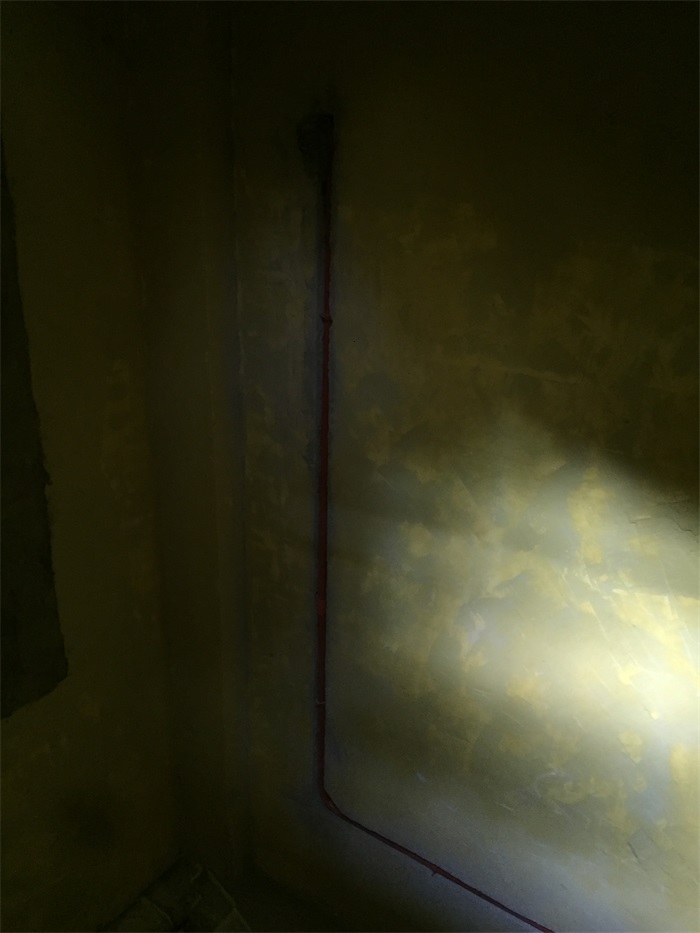

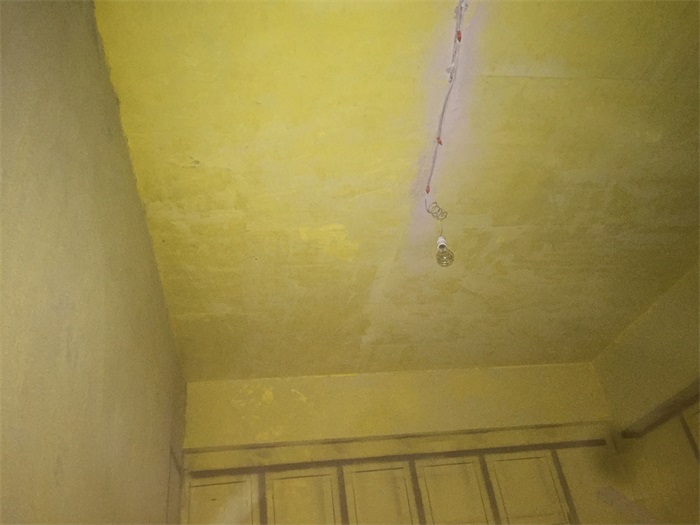

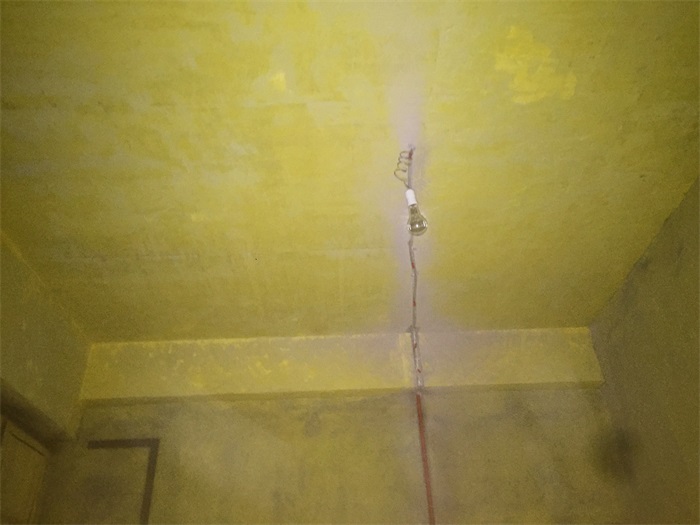

负一楼衣帽间无吊顶的墙面布线穿管处应用黄蜡管，防止电线划伤。

发表于 2020-3-12 11:55:48

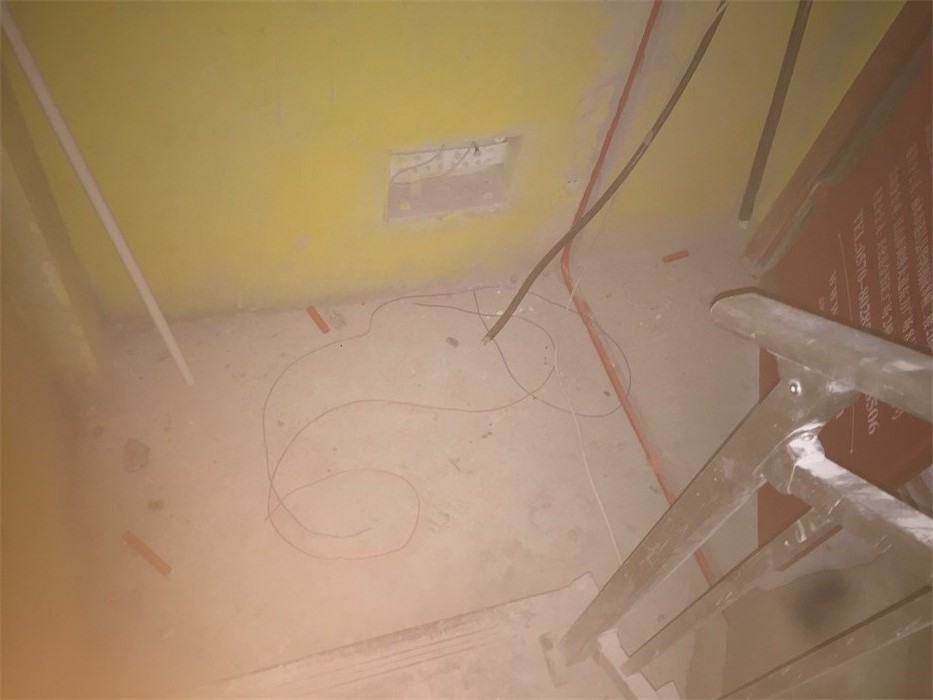

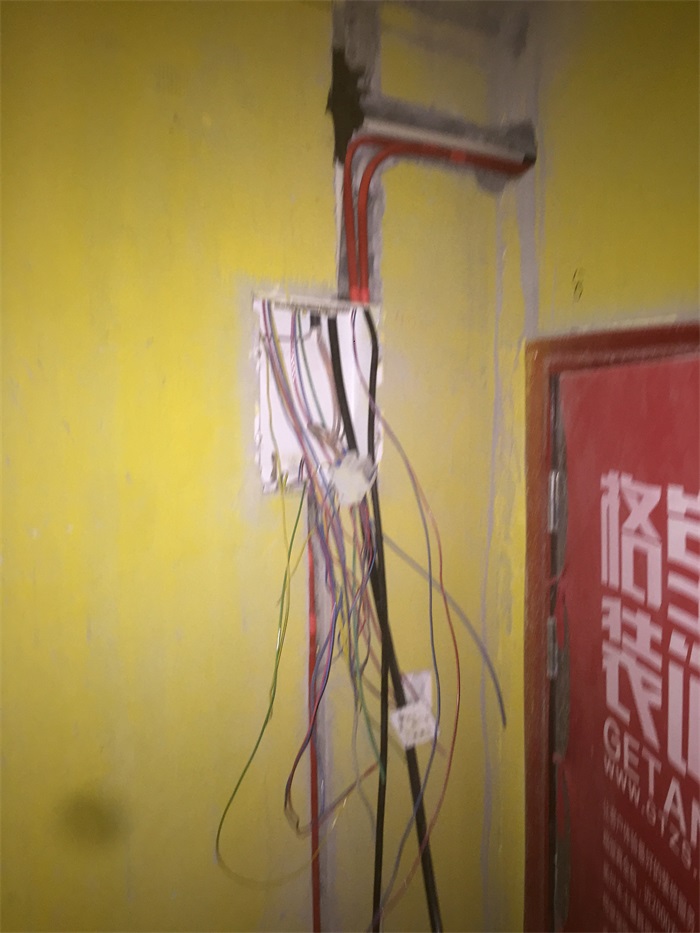

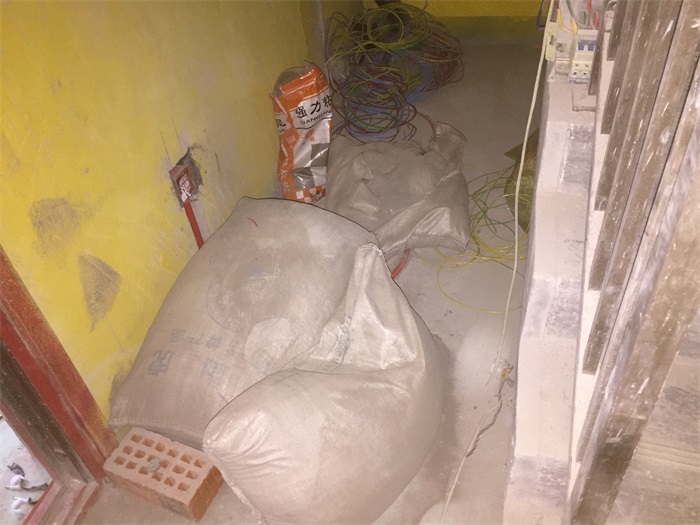

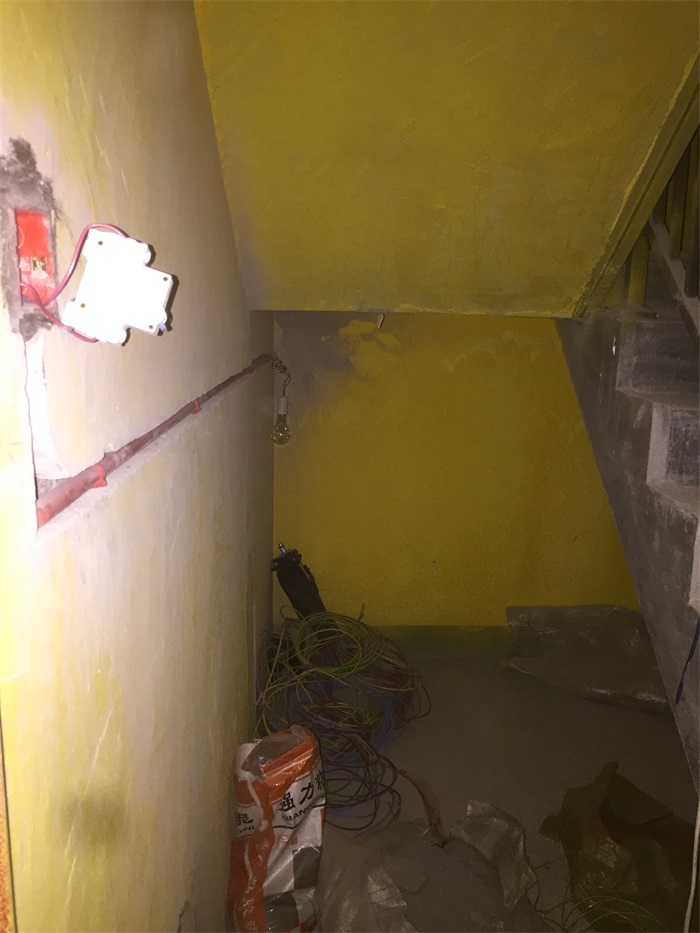

负一楼楼梯墙面和地面线管布置横平竖直。

同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

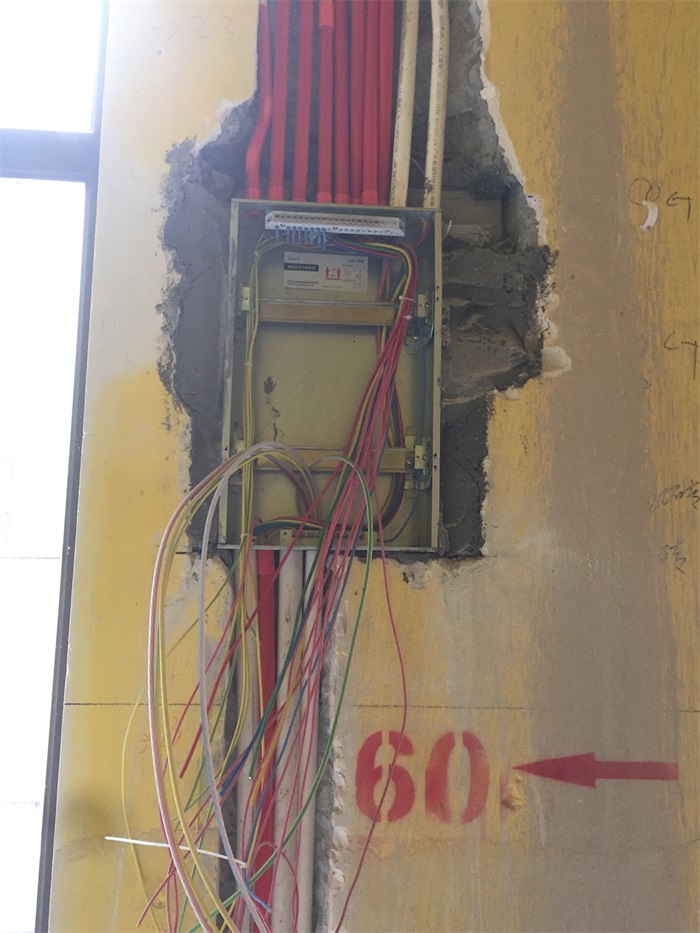

配电箱与线管交接处，杯梳安装到位，防止电线划伤。

发表于 2020-3-13 08:51:25

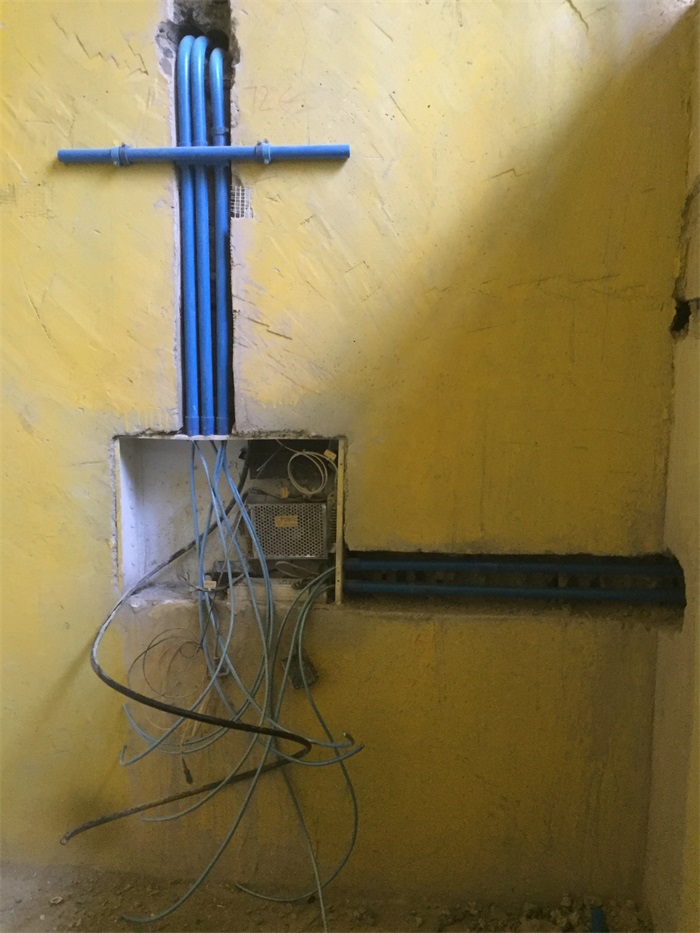

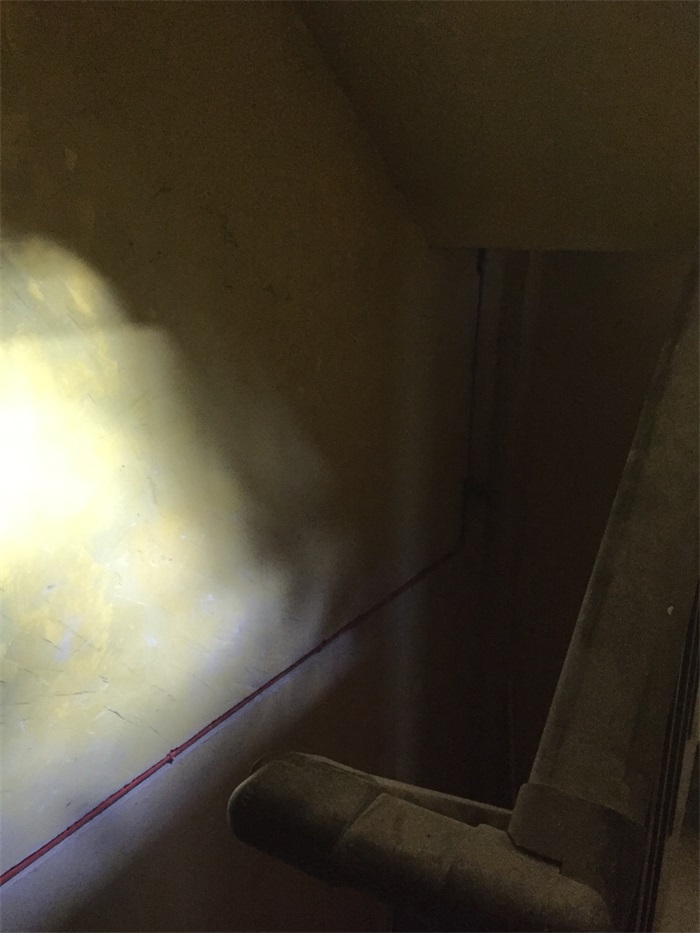

一楼楼梯墙面弱电箱与线管连接处，杯梳安装到位，防止电线划伤。

发表于 2020-3-13 08:52:39

本帖最后由格堂飞飞于 2020-3-13 08:58 编辑

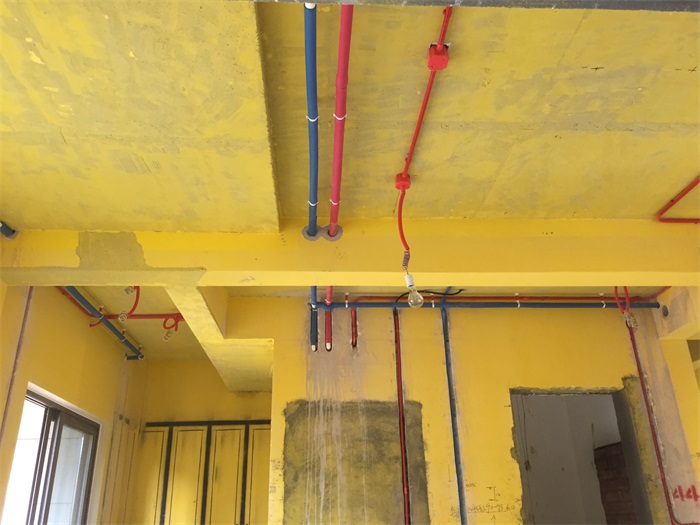

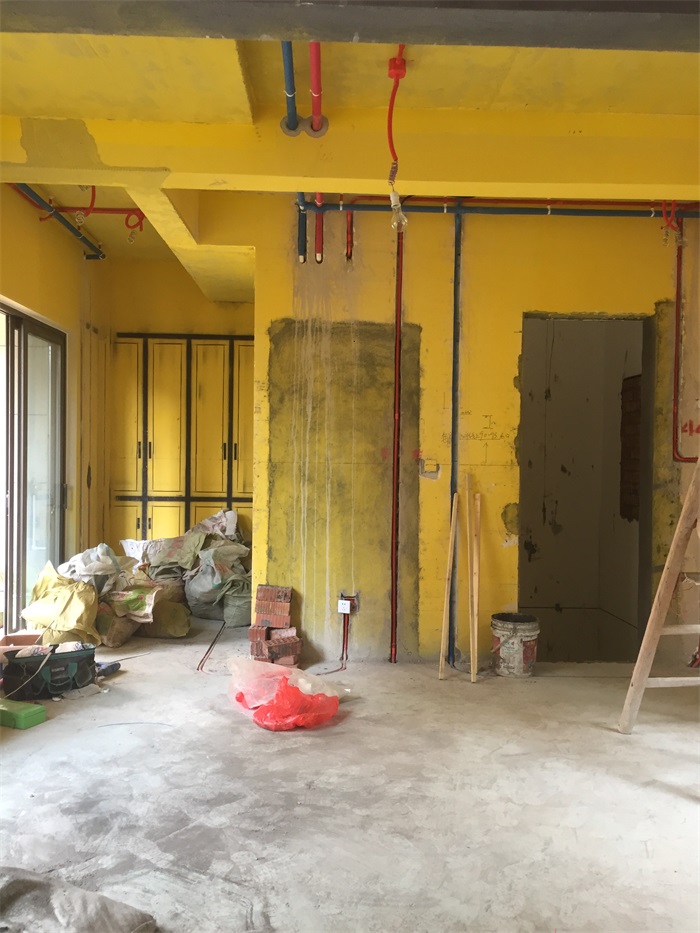

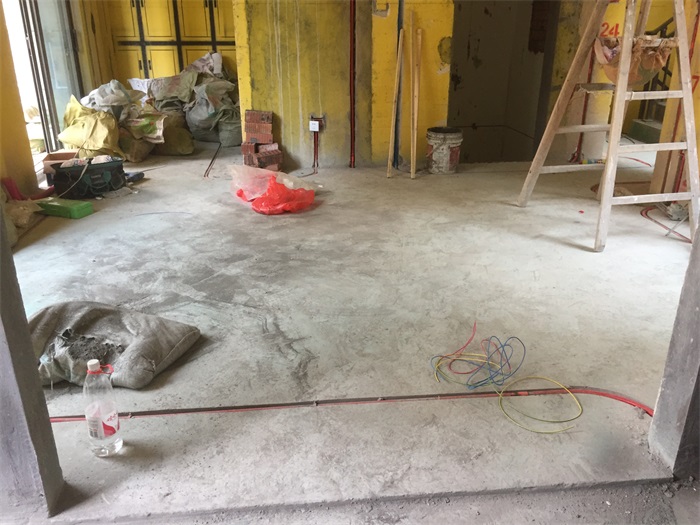

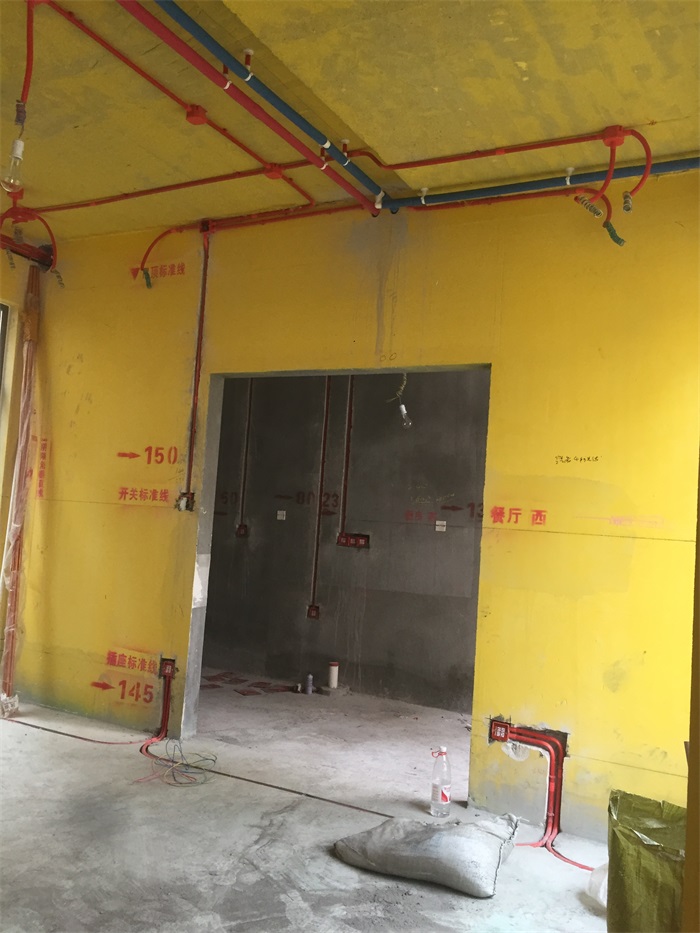

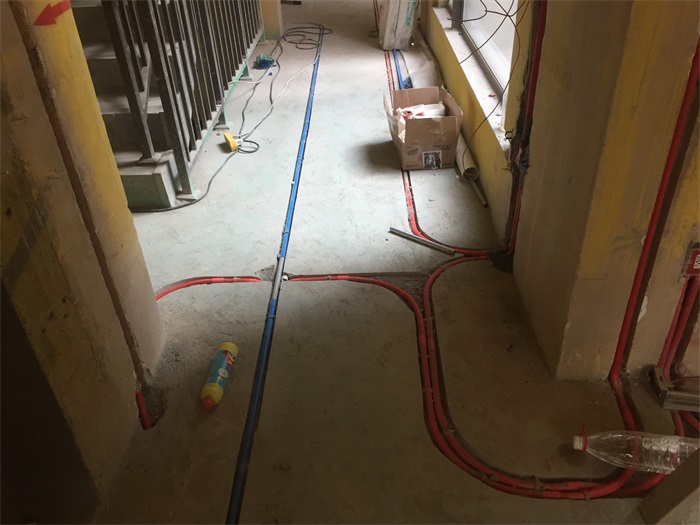

一楼客厅过道地面和地面线管布置横平竖直。

强弱电线距离30厘米以上，防止干扰地面开槽深度够深，线管布好以后，并不会高出地面，工艺非常精细。

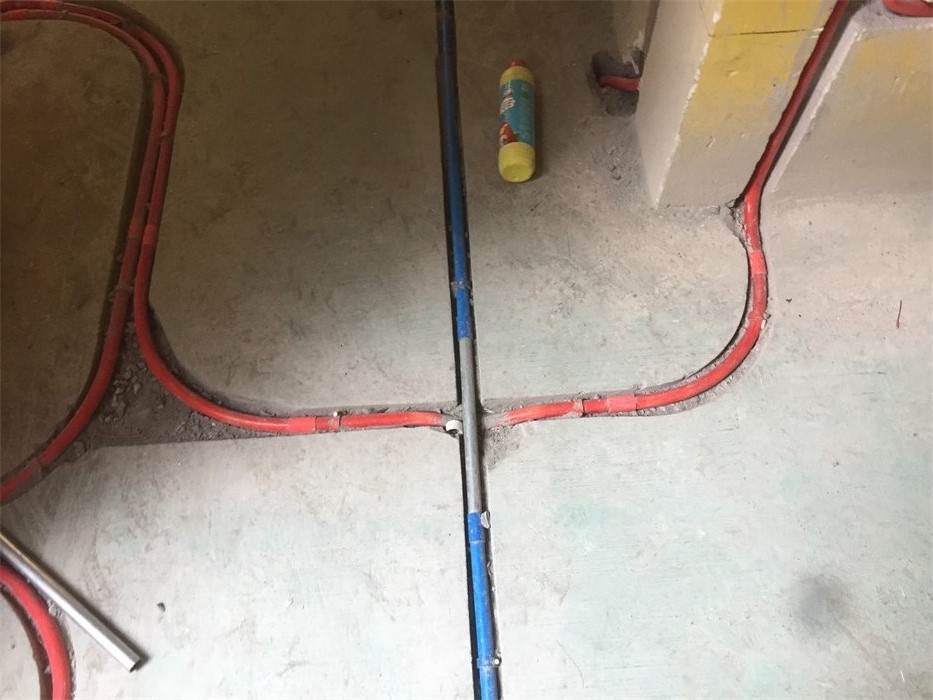

强弱电交接处用金属屏蔽管，防止信号干扰。

发表于 2020-3-13 08:59:51

厨房
