铂金府邸101-1-13#240㎡现代——时光小楼

发表于 2020-3-27 11:54:29

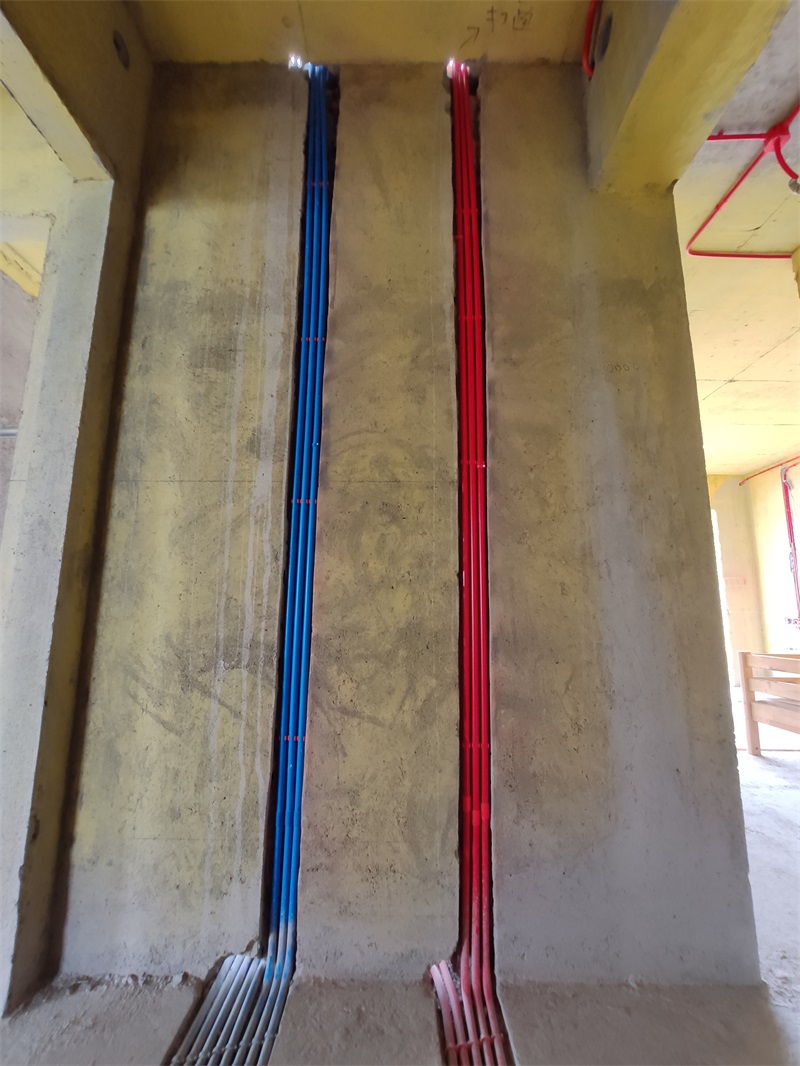

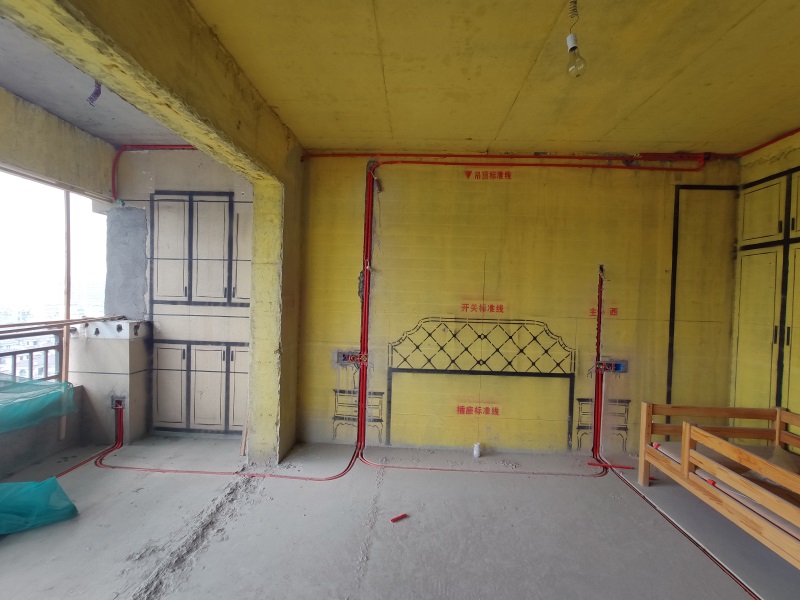

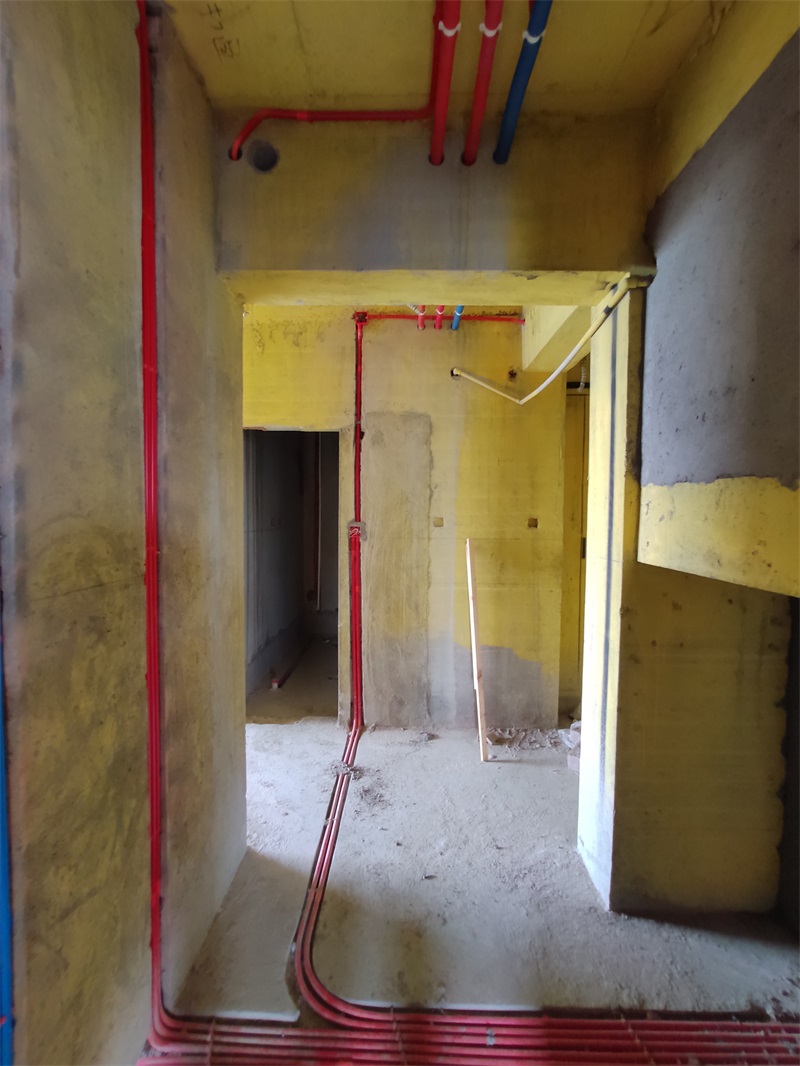

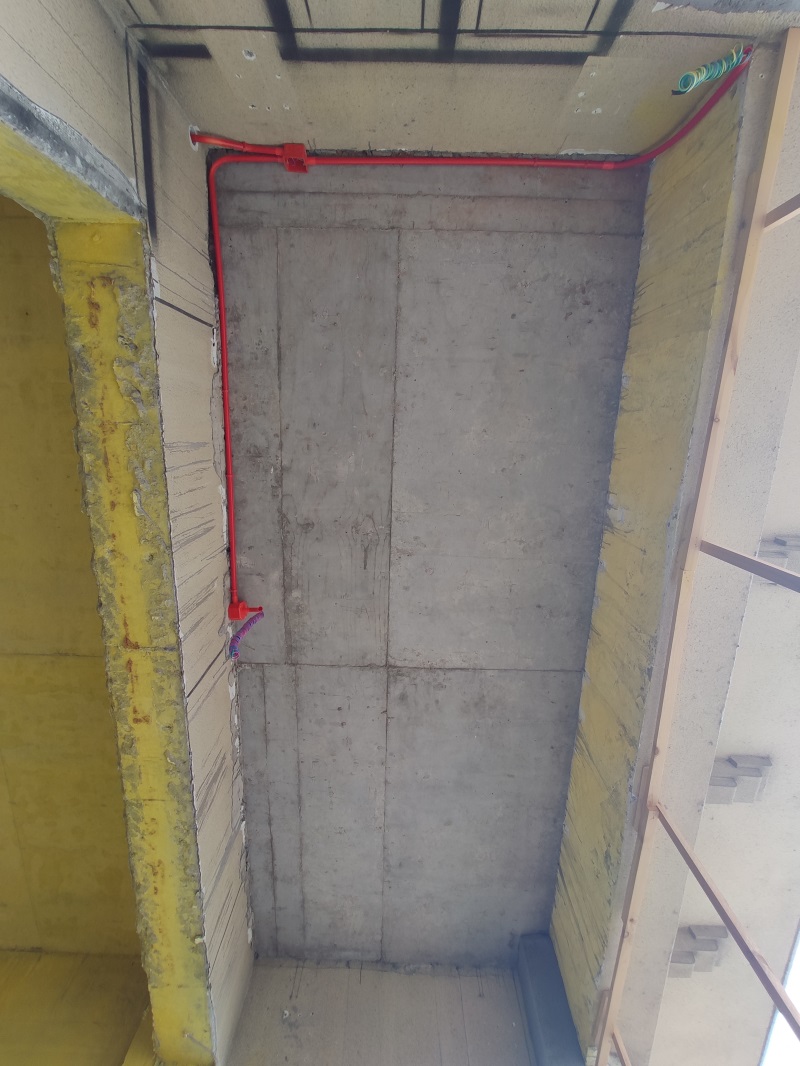

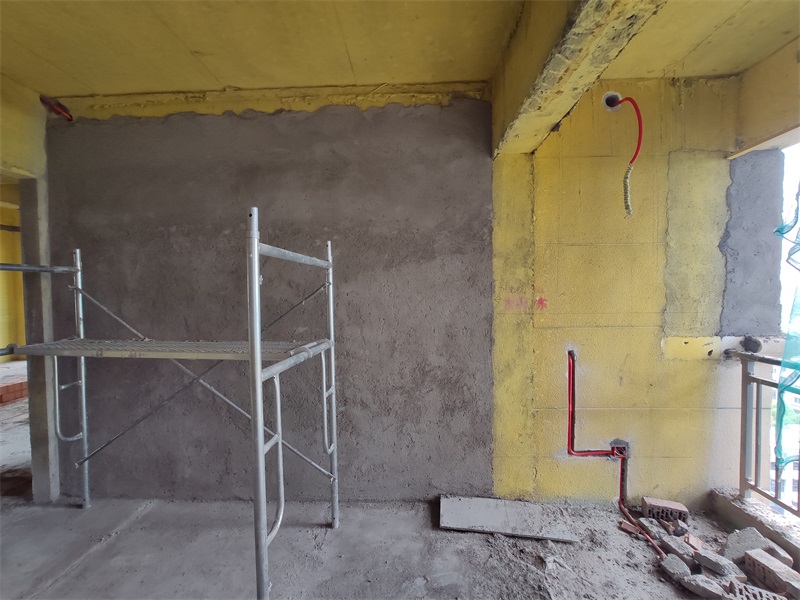

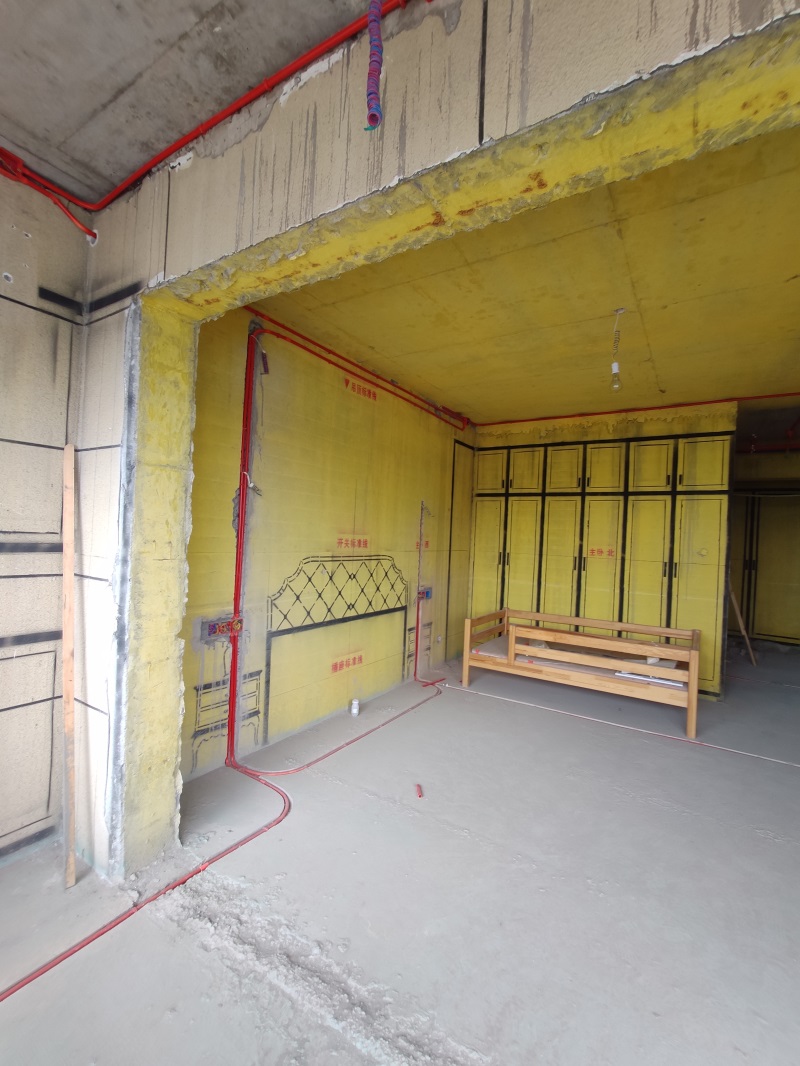

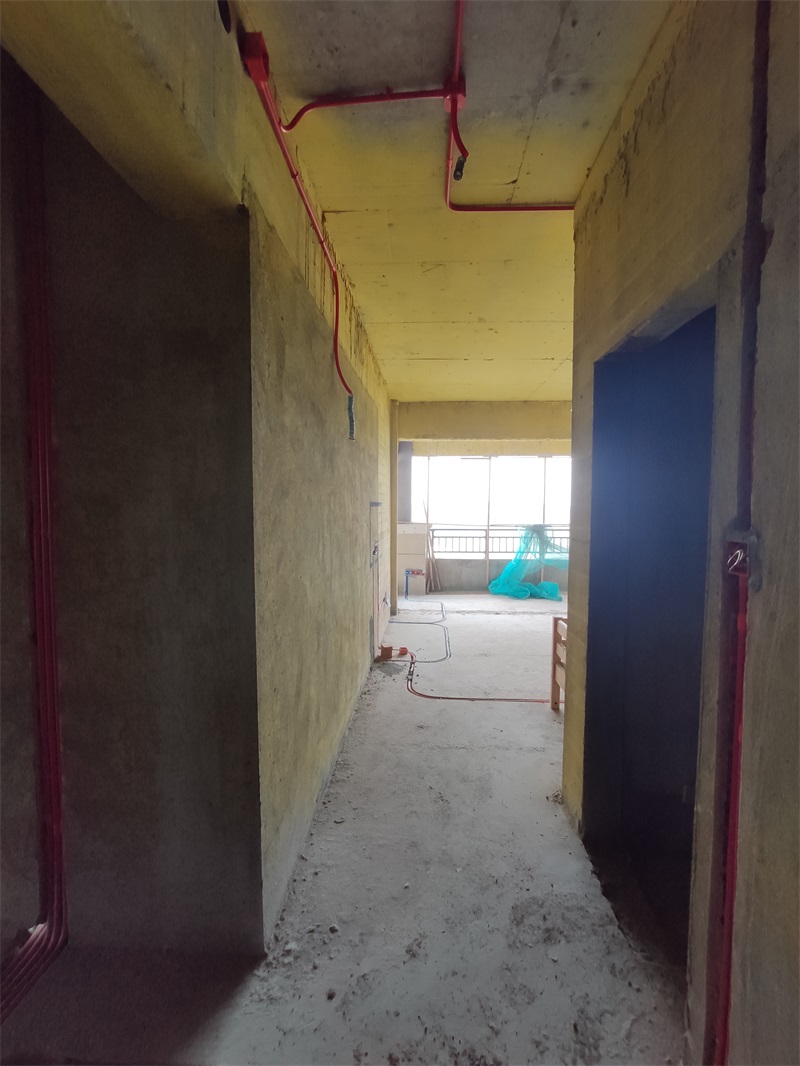

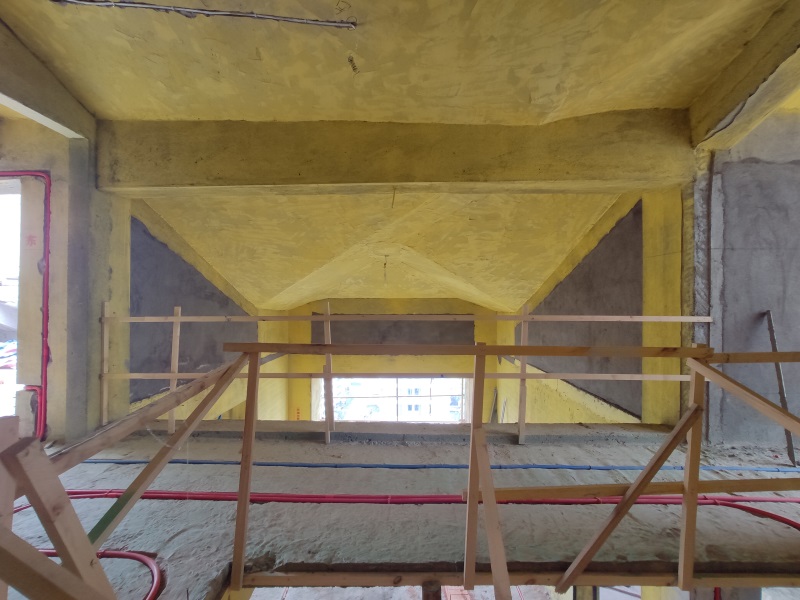

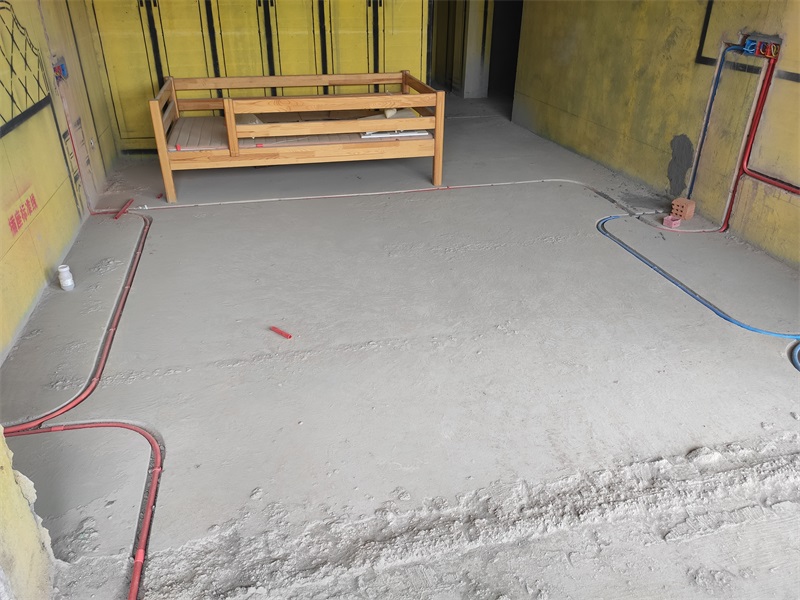

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-3-27 12:09:50

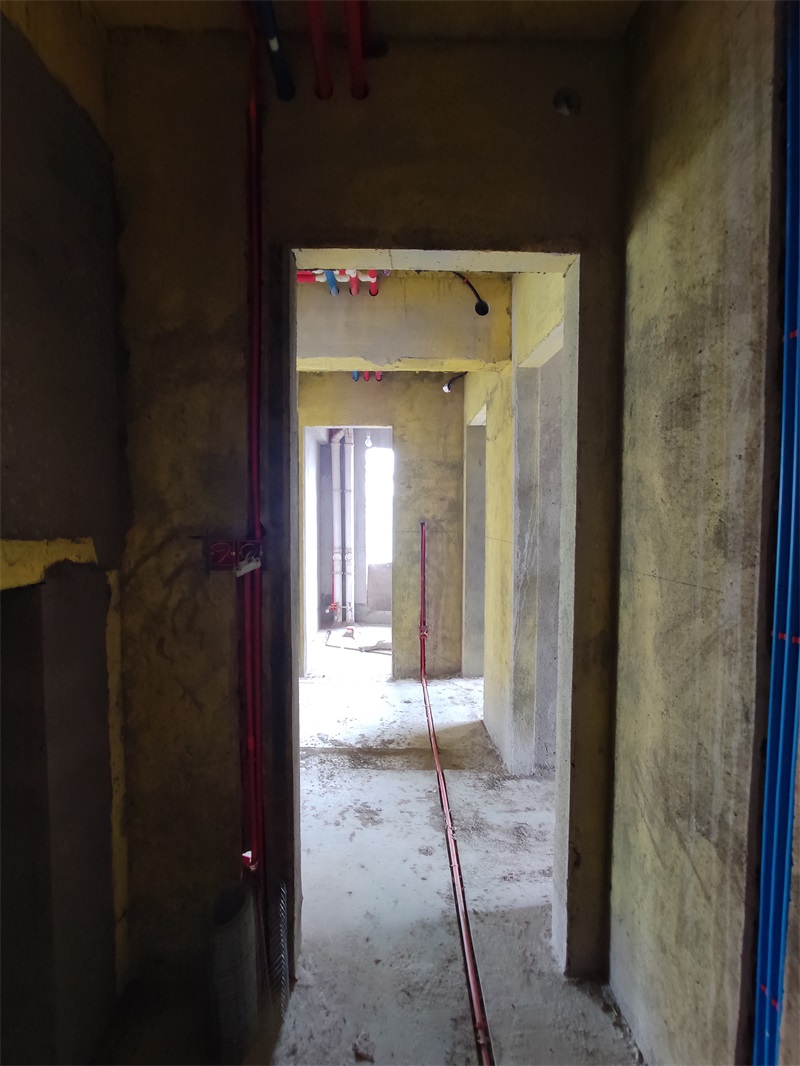

所有线管采用直径20中型线管

发表于 2020-3-27 12:21:34

强弱电布管相距30cm以上，墙角禁止走管，距墙30cm以上

发表于 2020-3-27 12:22:10

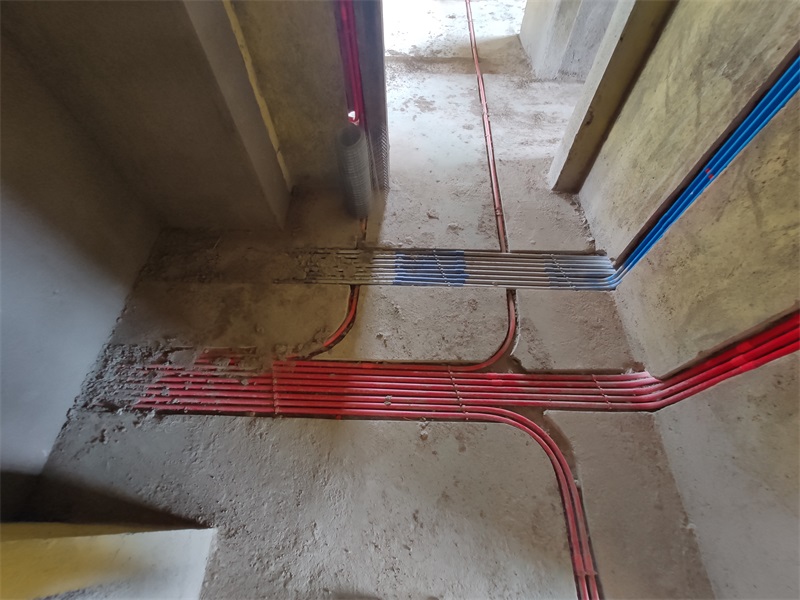

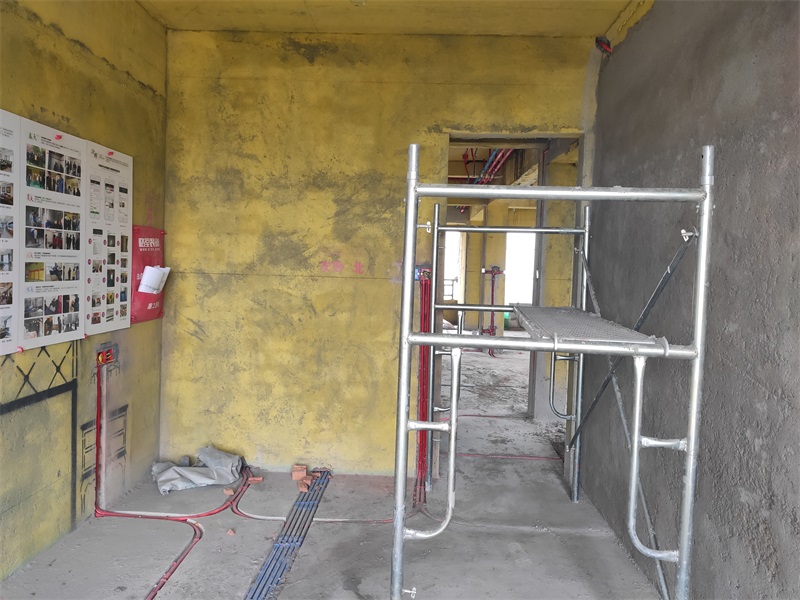

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

发表于 2020-3-27 12:23:12

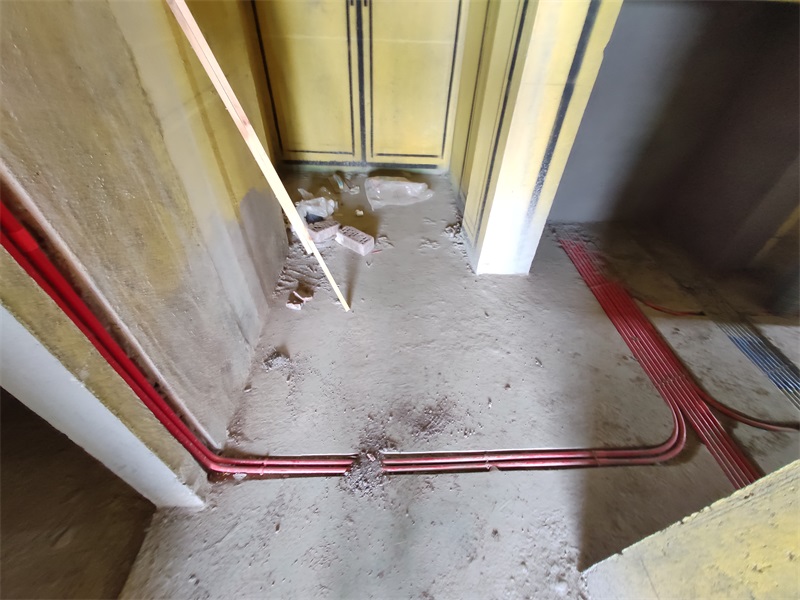

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

发表于 2020-3-27 12:26:27

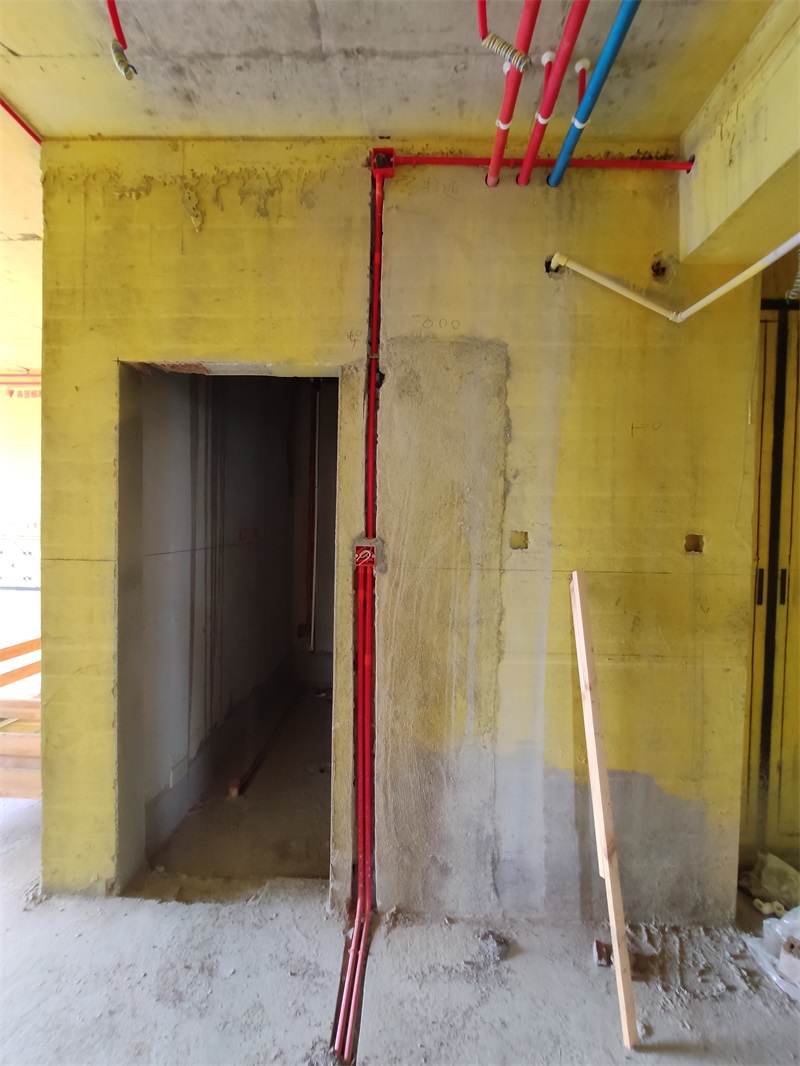

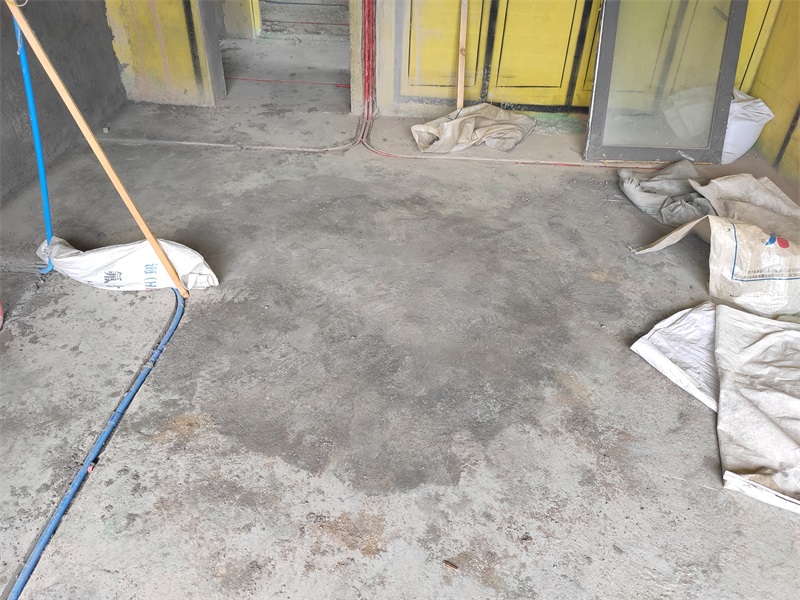

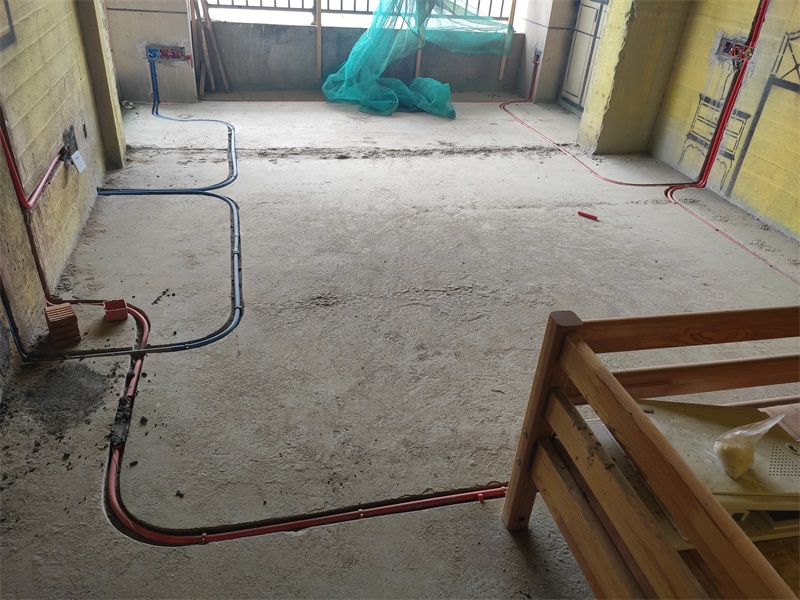

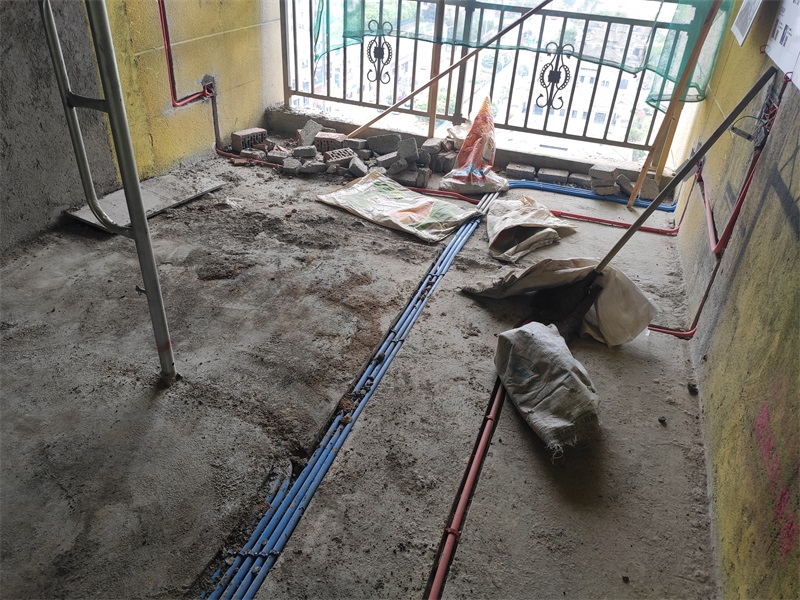

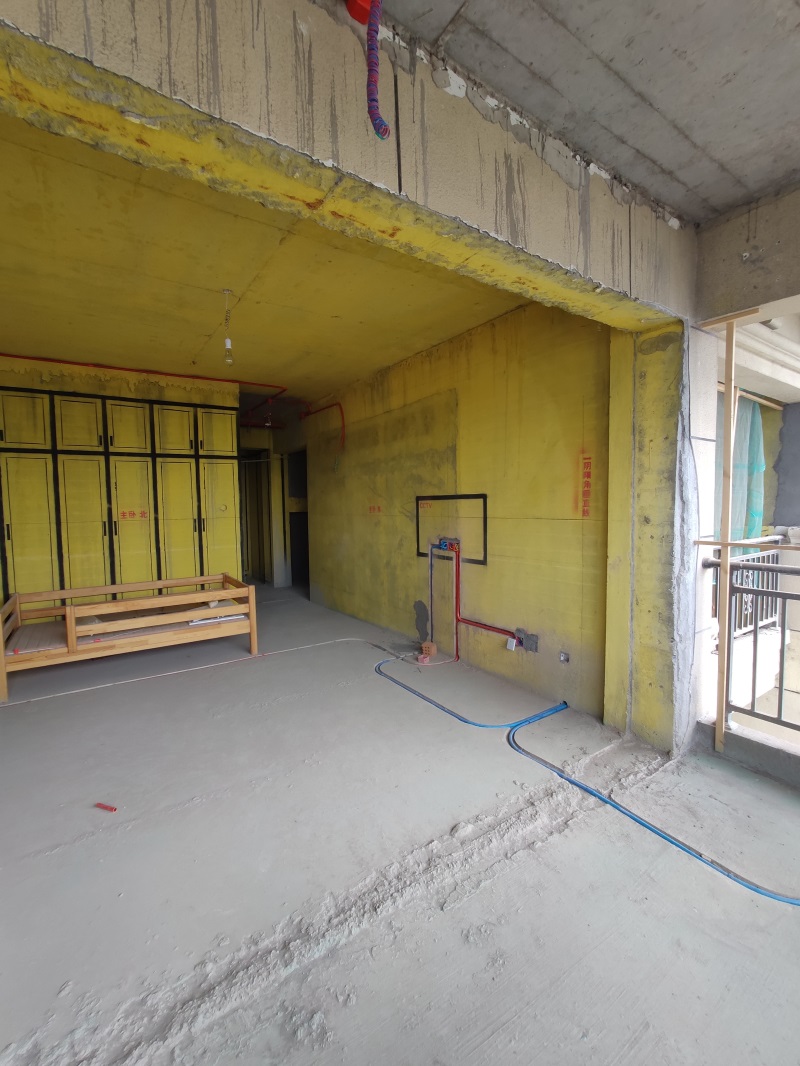

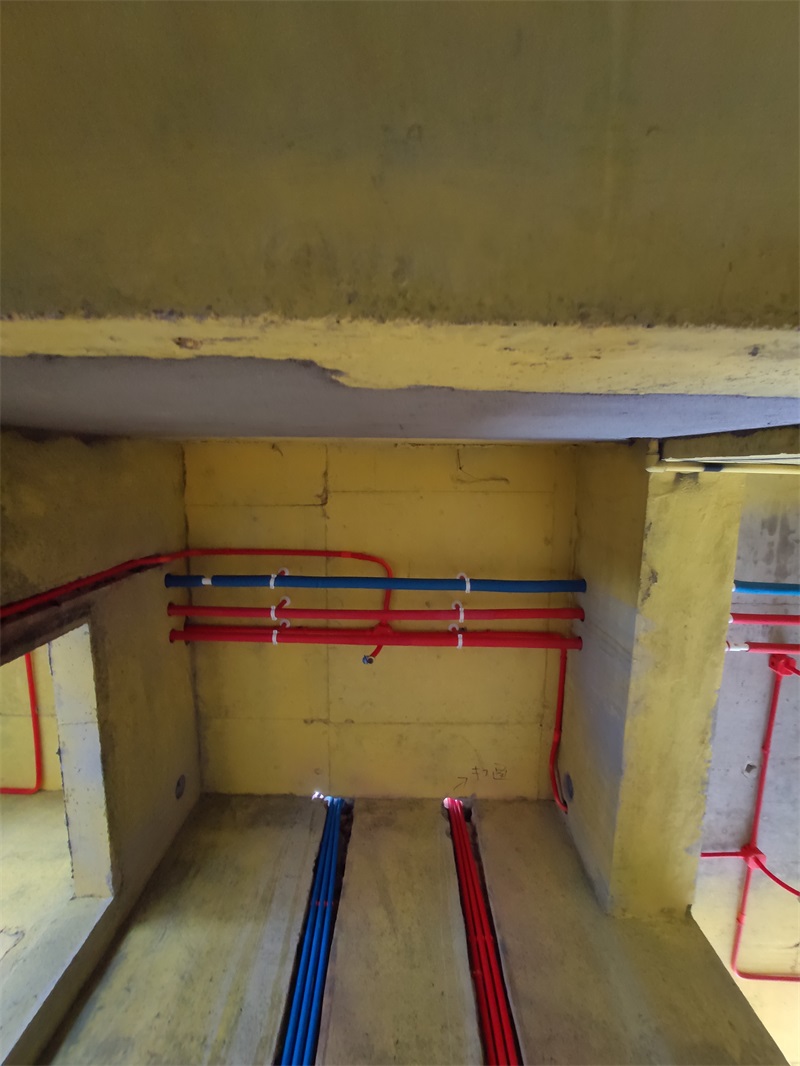

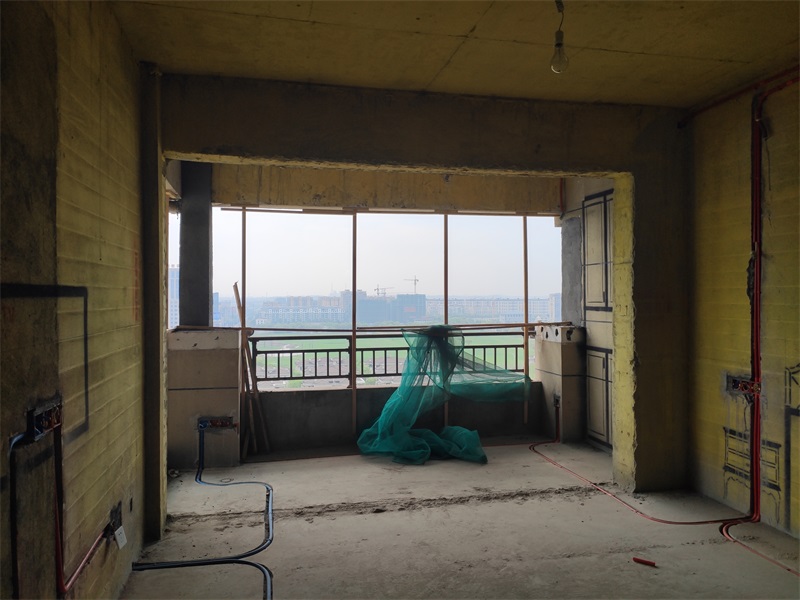

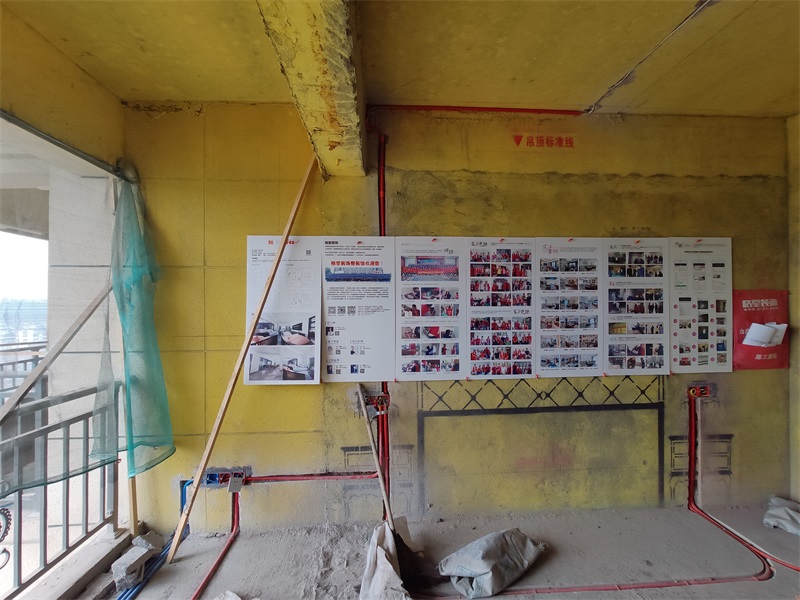

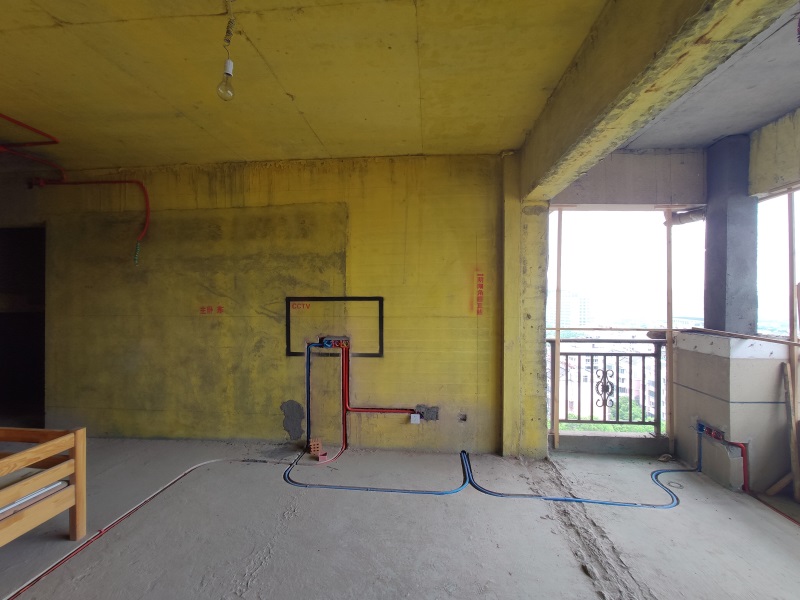

红色线管代表强电，蓝色线管代表弱电

发表于 2020-3-27 13:50:55

线管转弯处不能用弯头，用弹簧弯曲要不扁不皱

强弱电布管尽量避免交叉安装，如有交叉，必须使用铁管或铁过桥弯交叉，防止信号干扰

发表于 2020-3-27 13:51:31

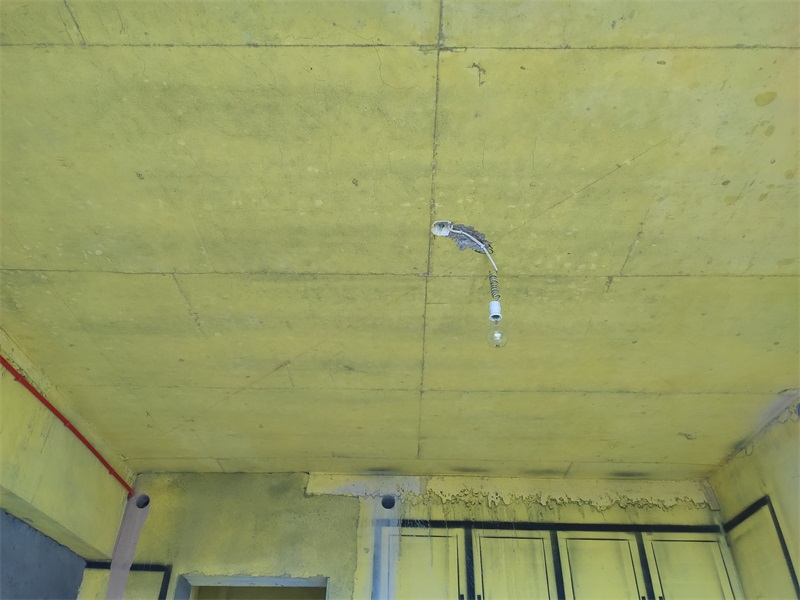

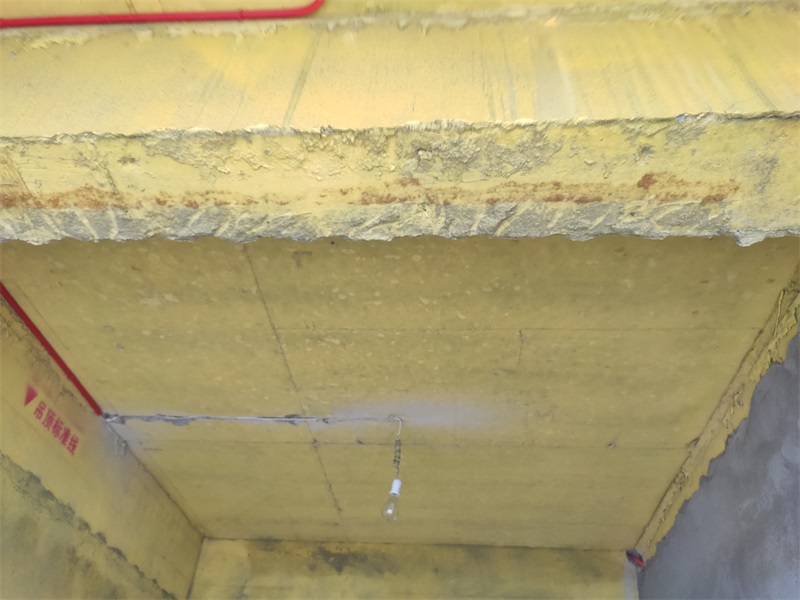

筒灯位置布线，应按照要求用波纹管套到位

发表于 2020-3-27 13:59:55

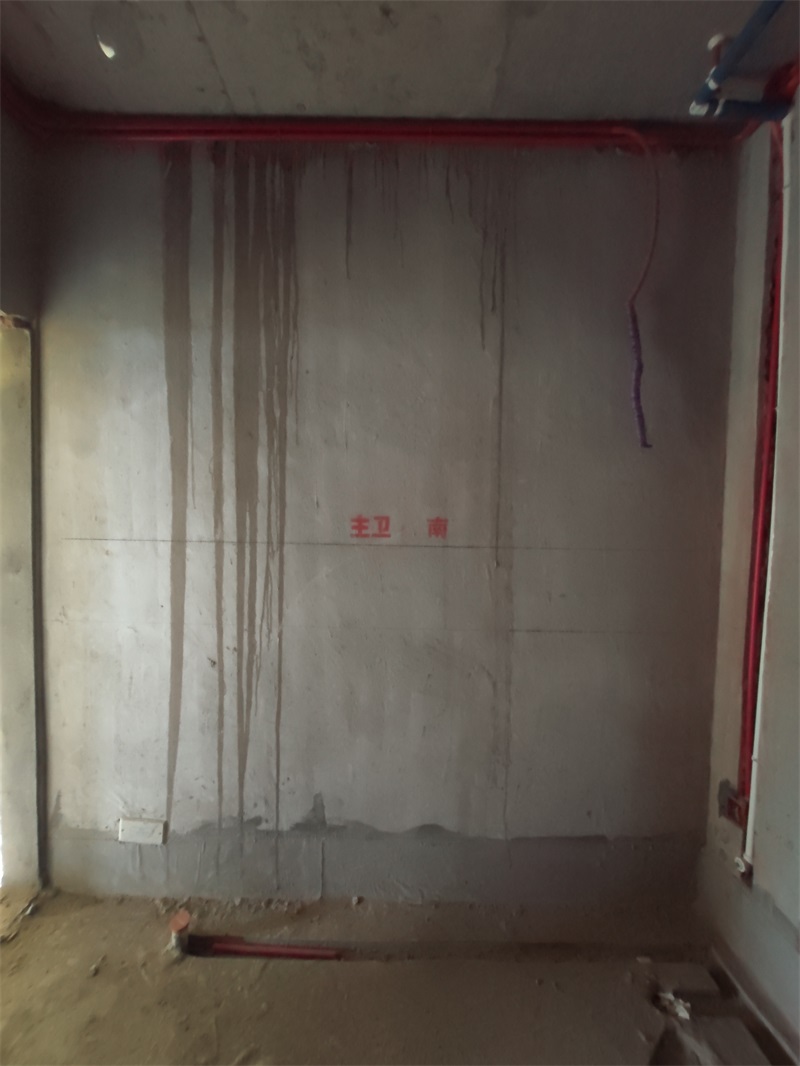

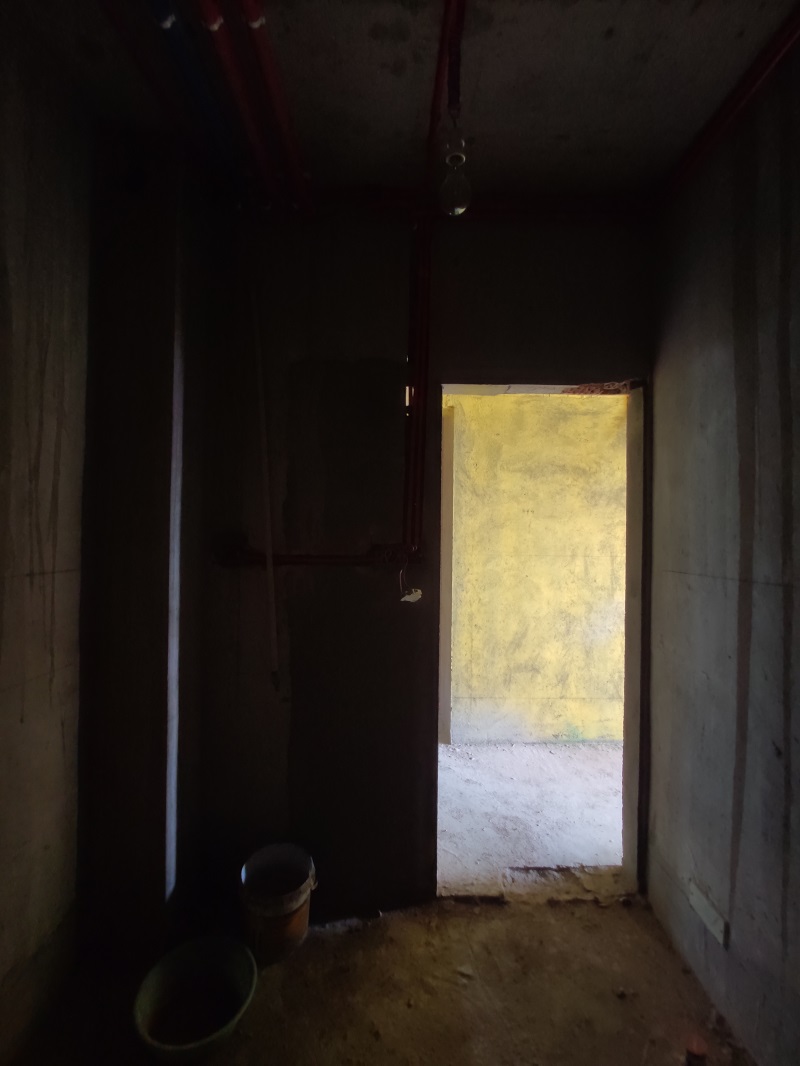

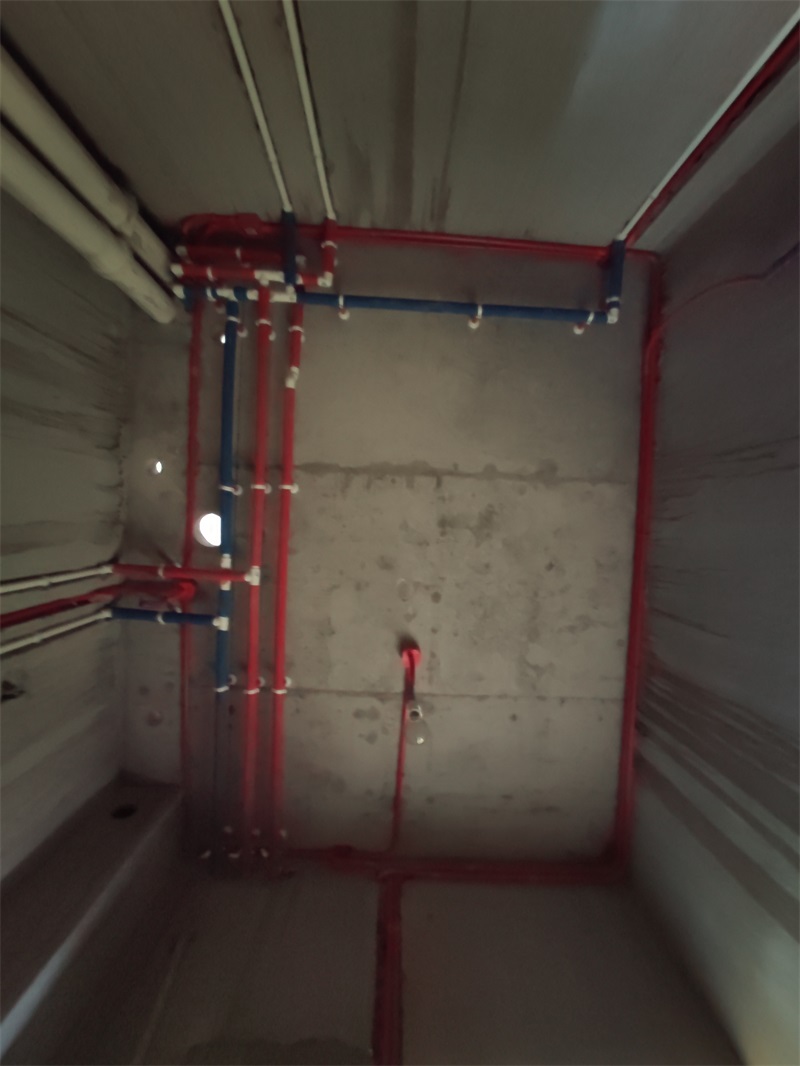

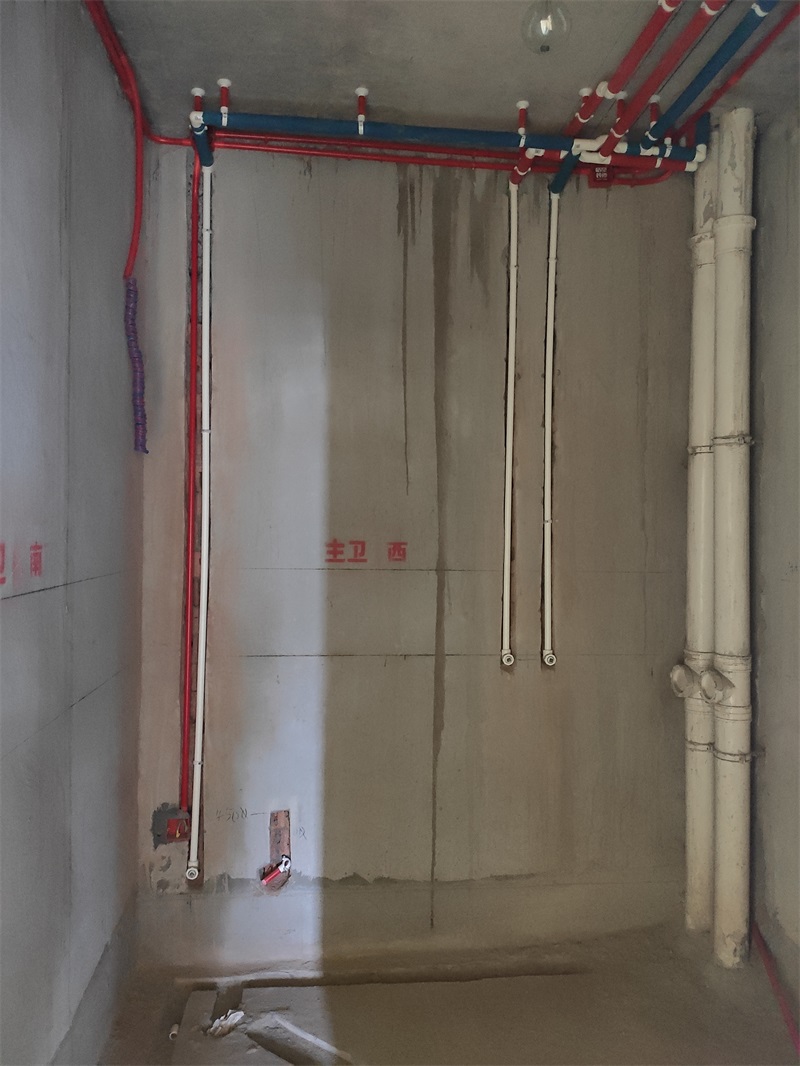

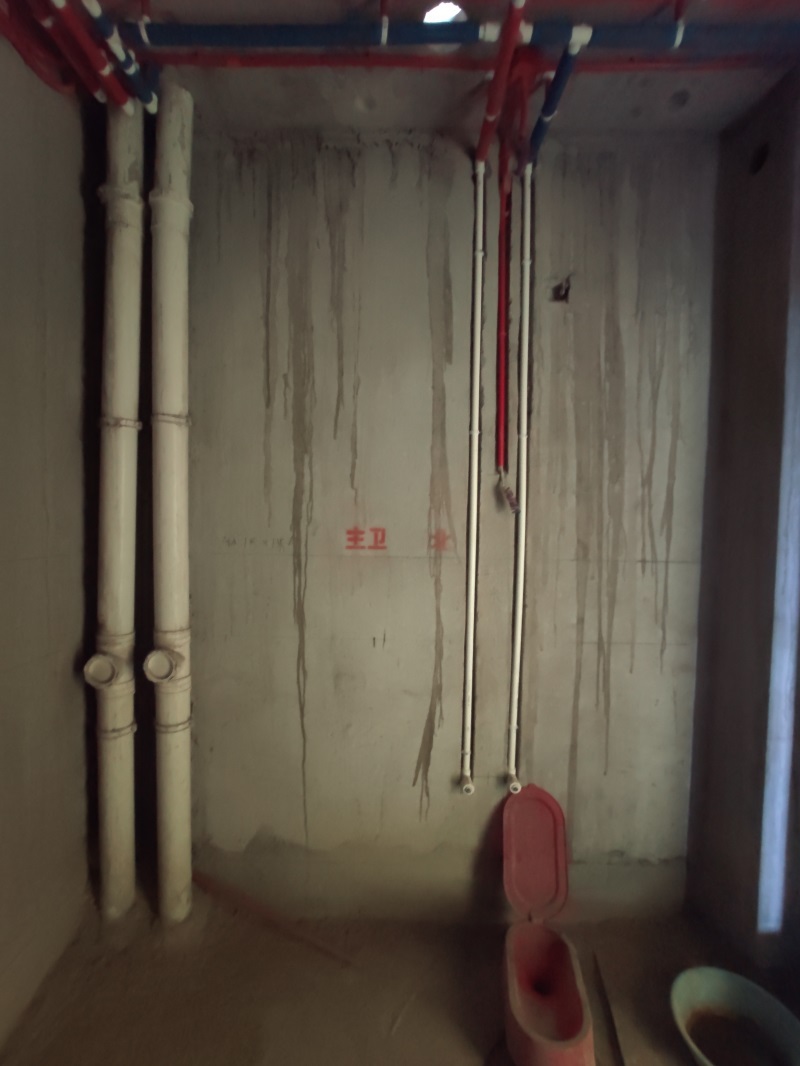

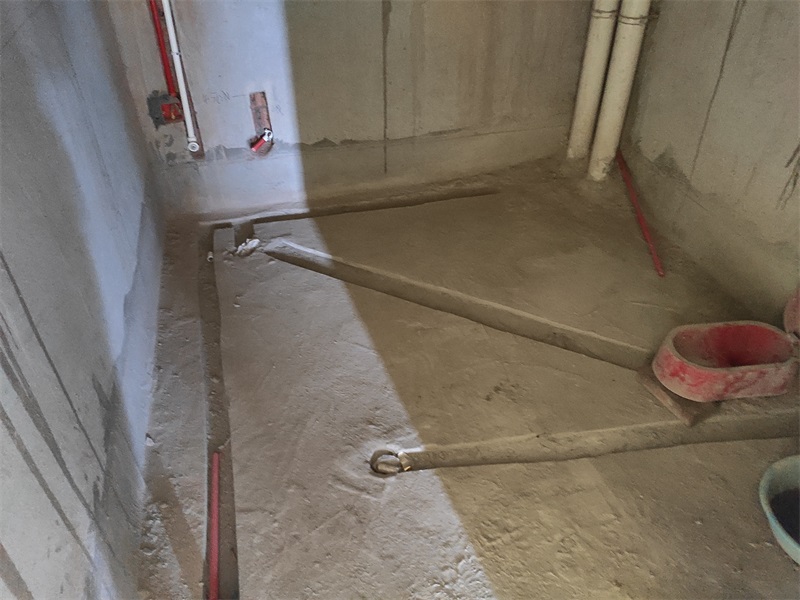

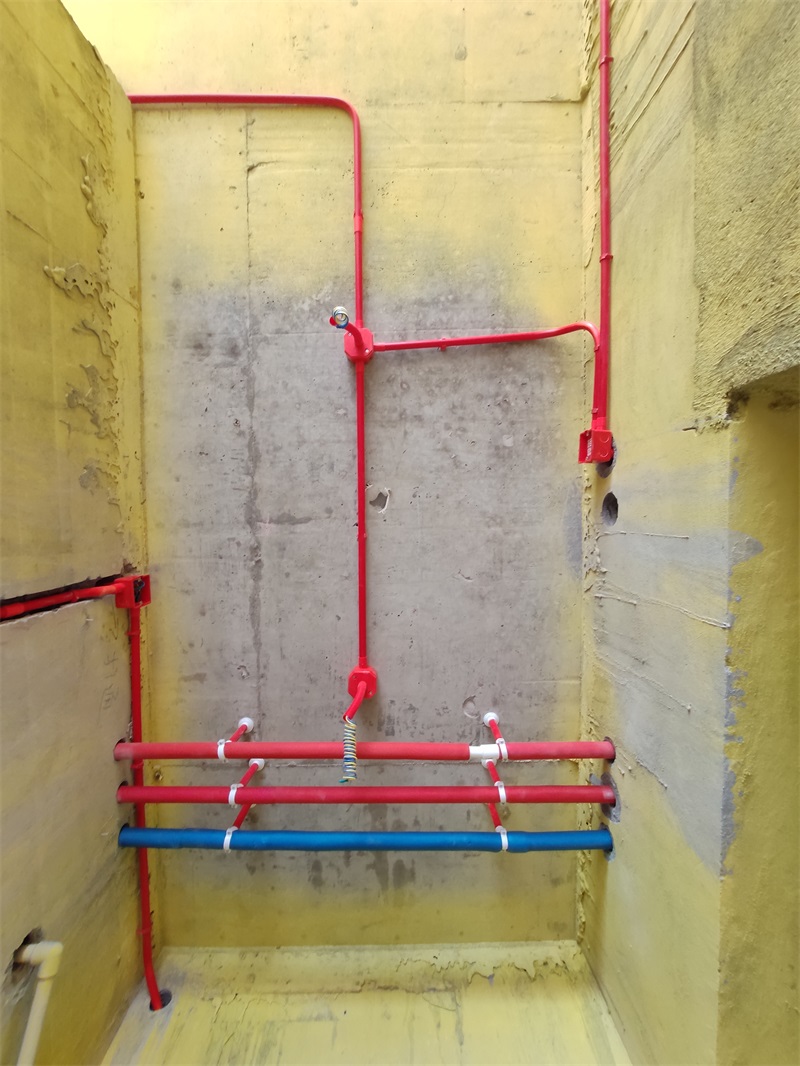

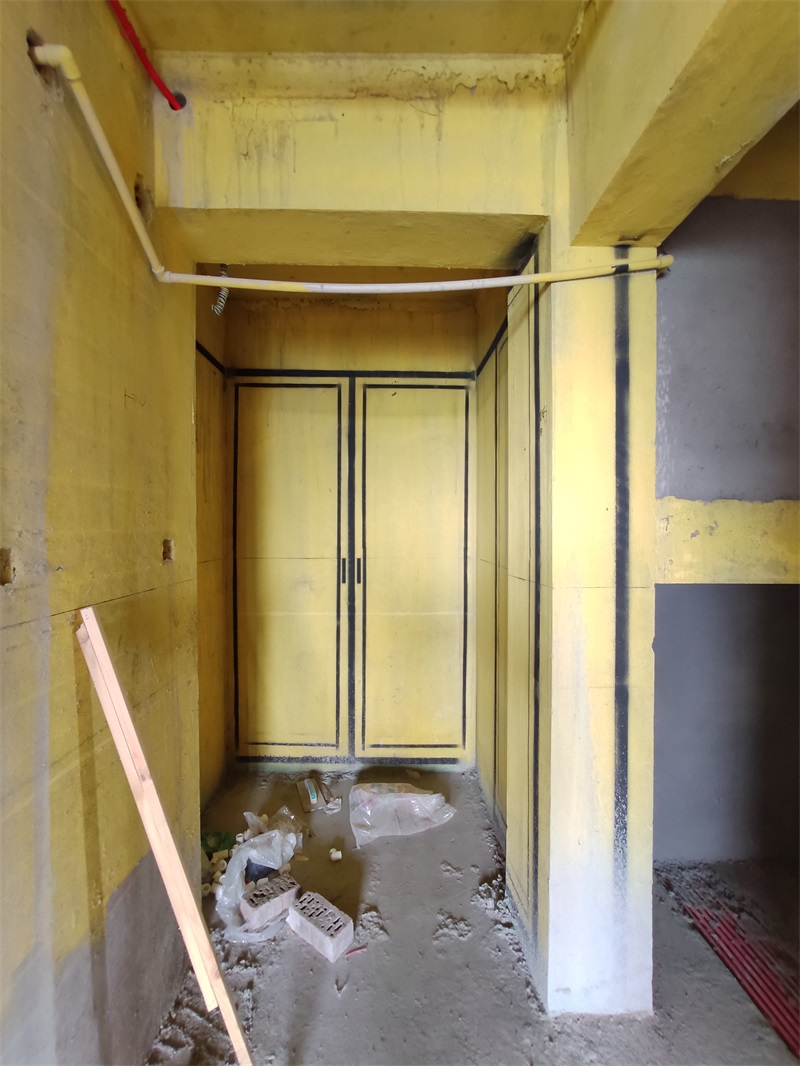

走墙水管采用下垂式安装

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

发表于 2020-3-27 14:03:46

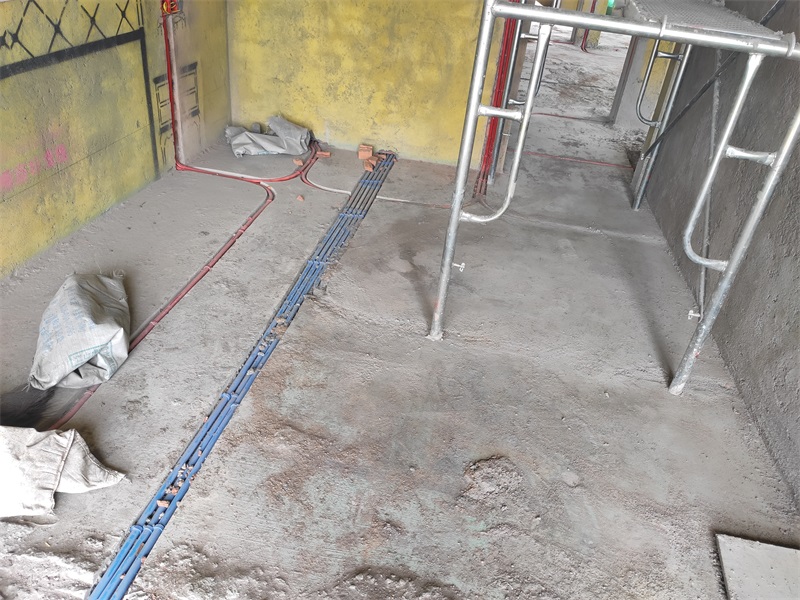

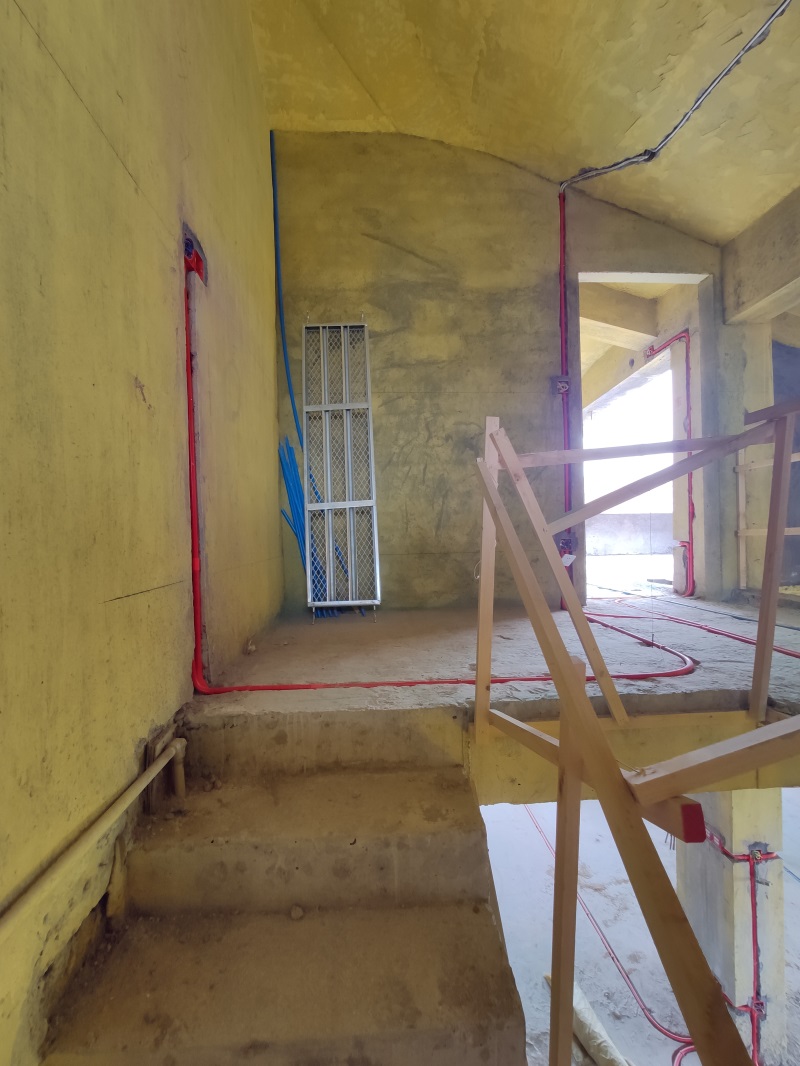

红色线管代表强电，蓝色线管代表弱电
