铂金府邸101-1-13#240㎡现代——时光小楼

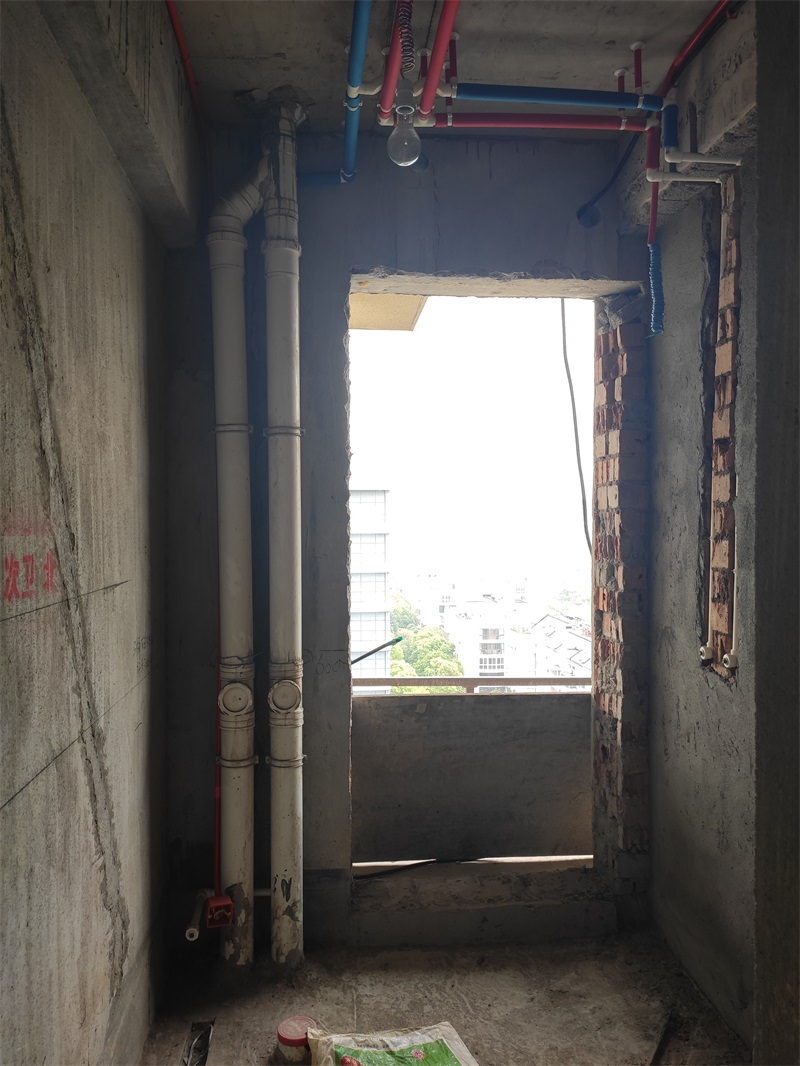

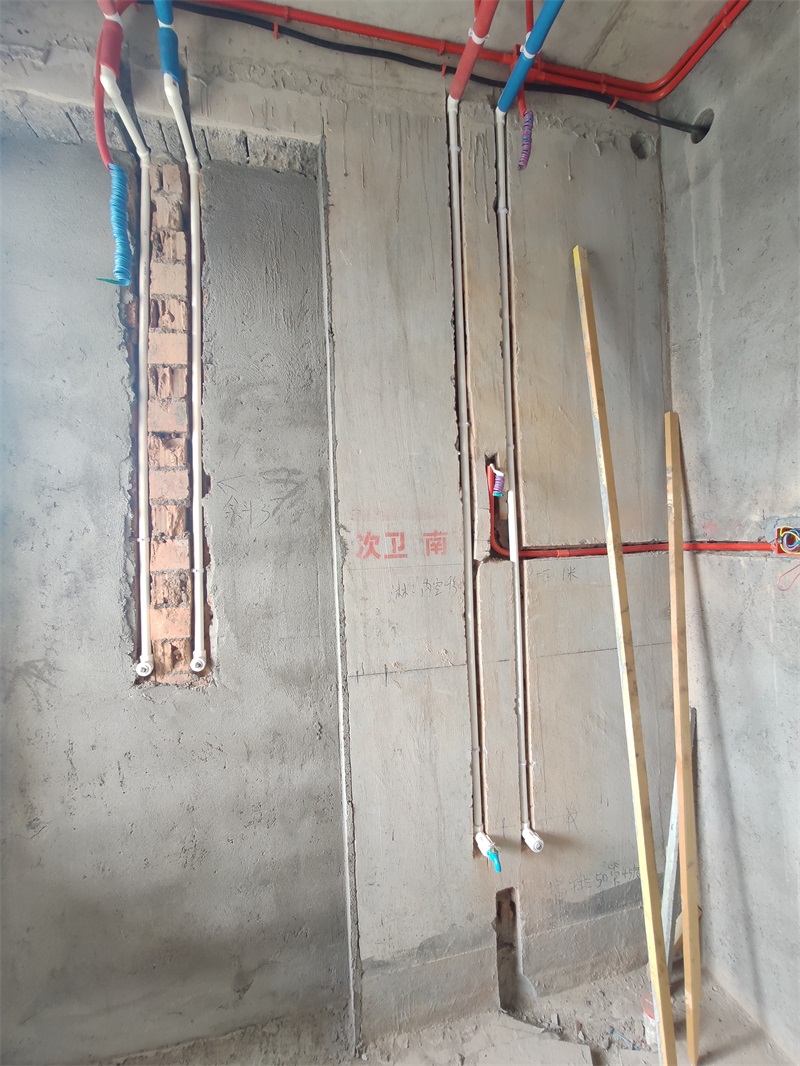

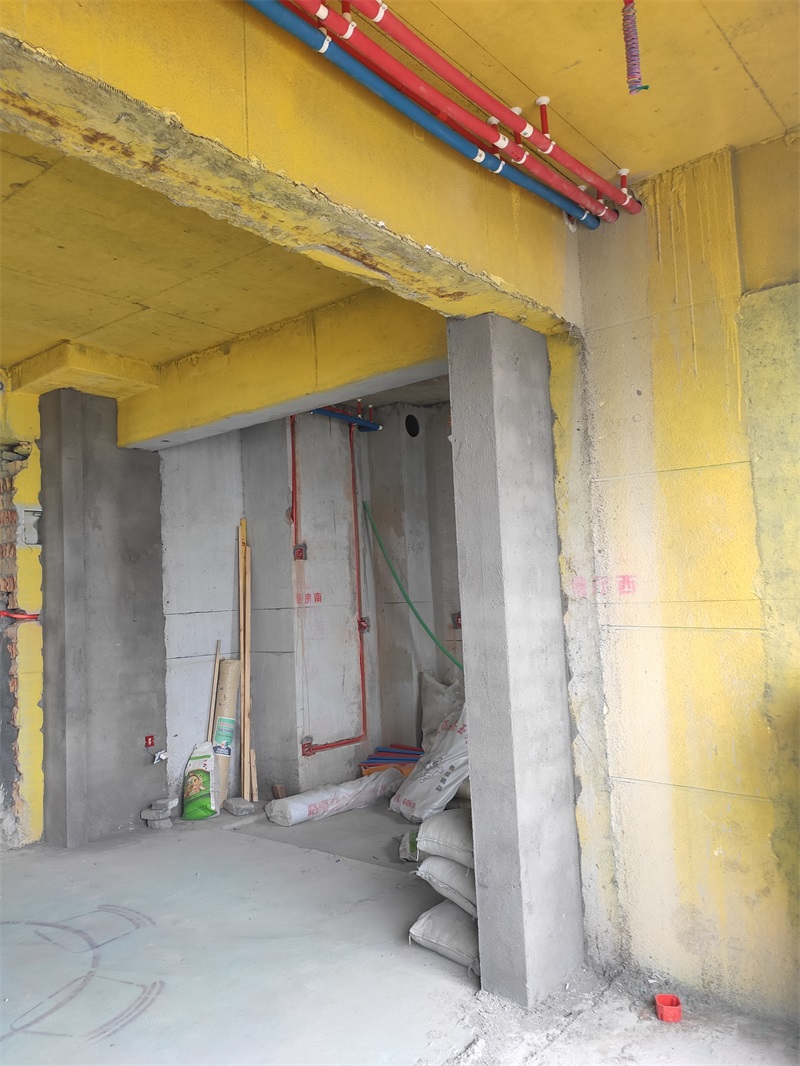

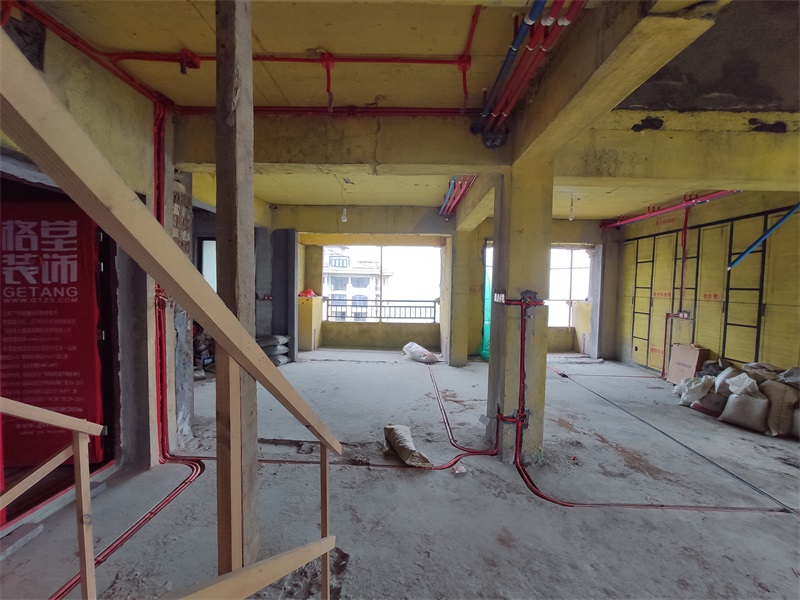

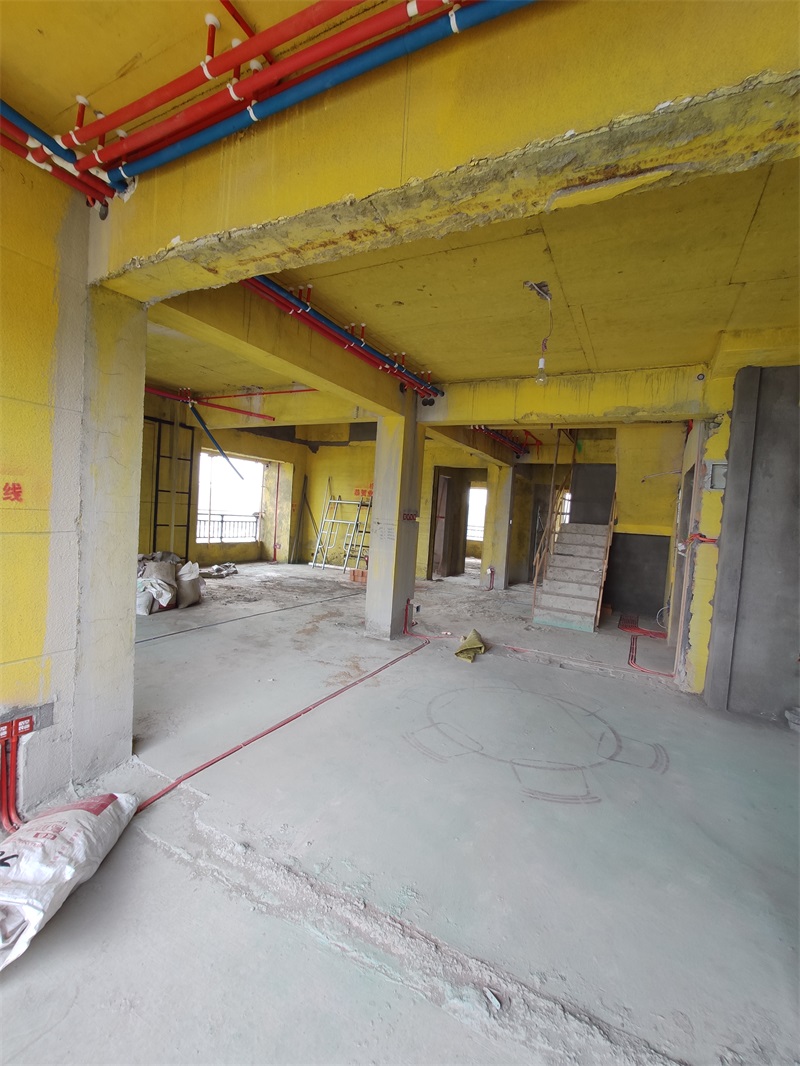

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

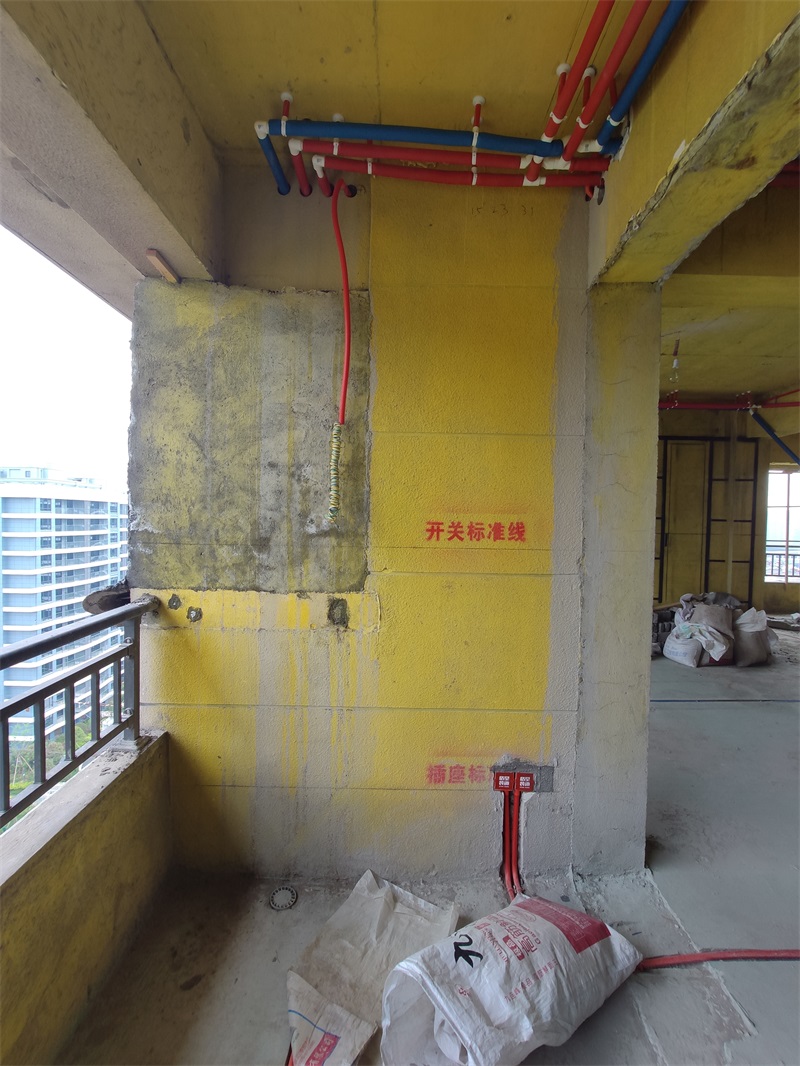

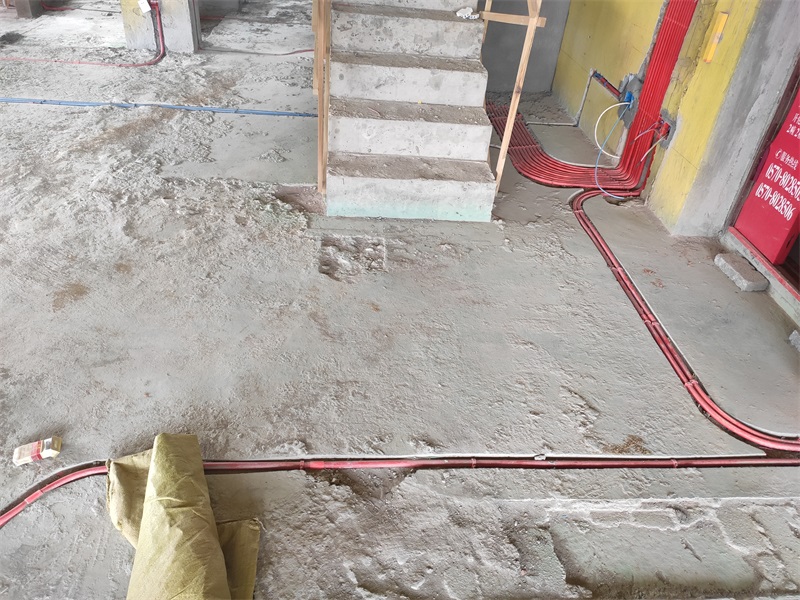

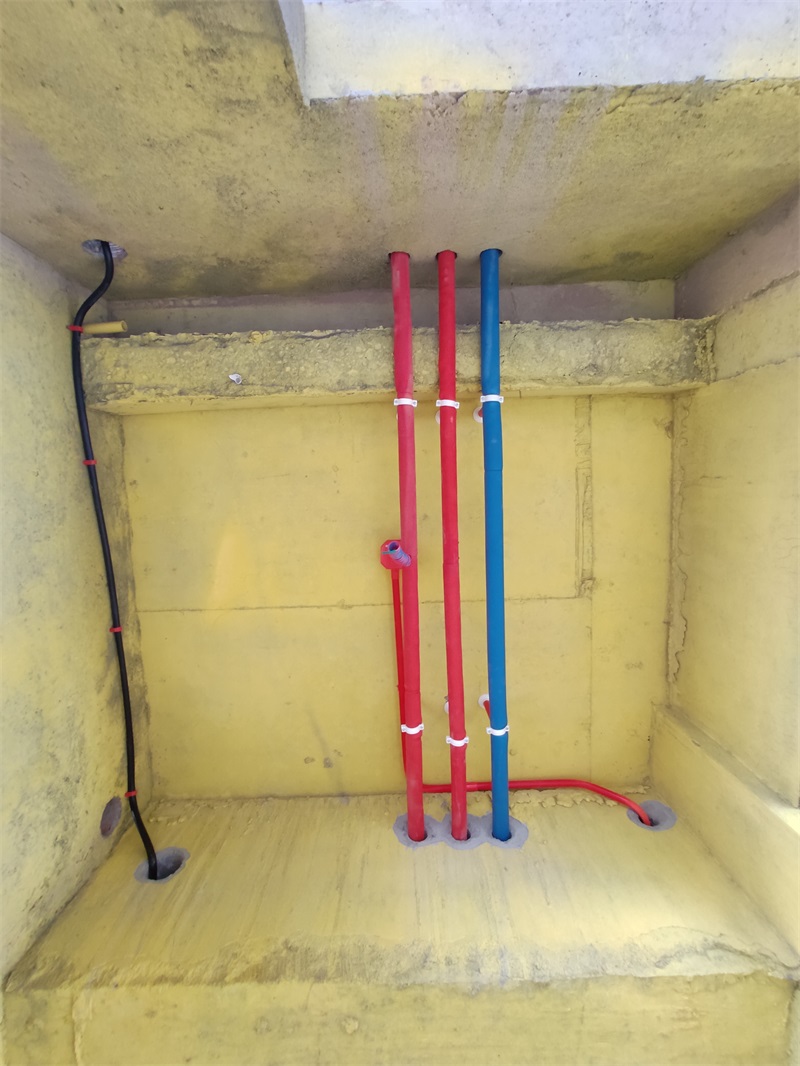

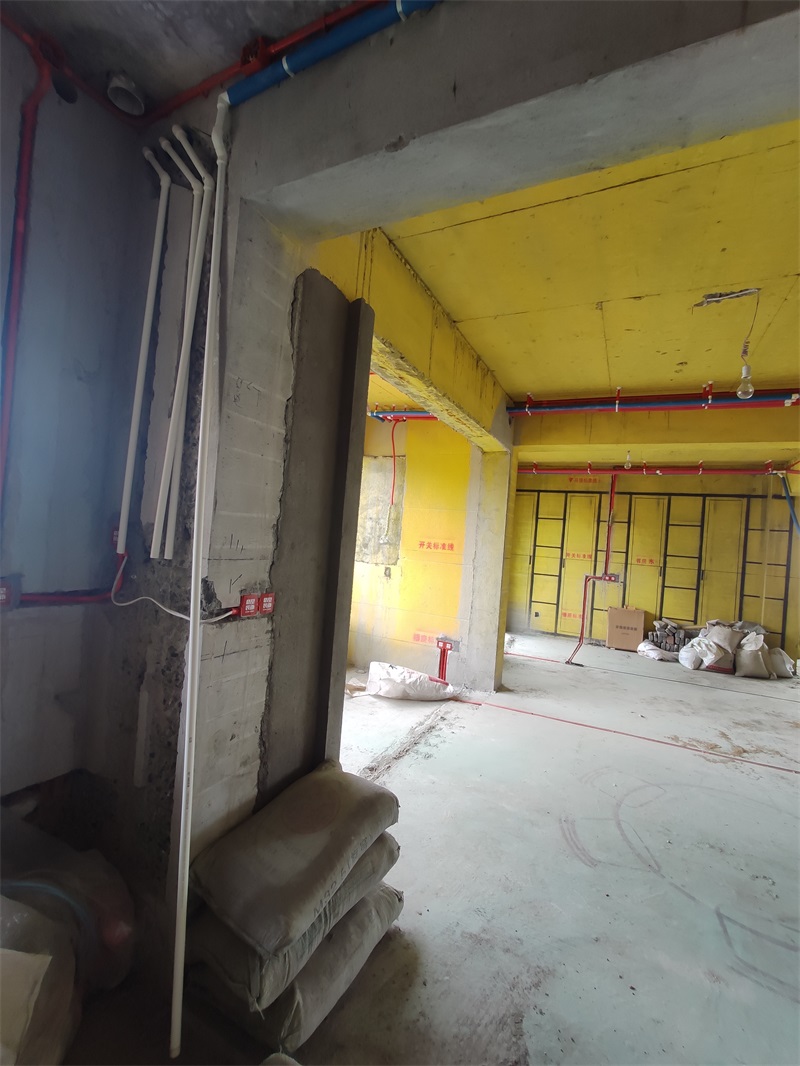

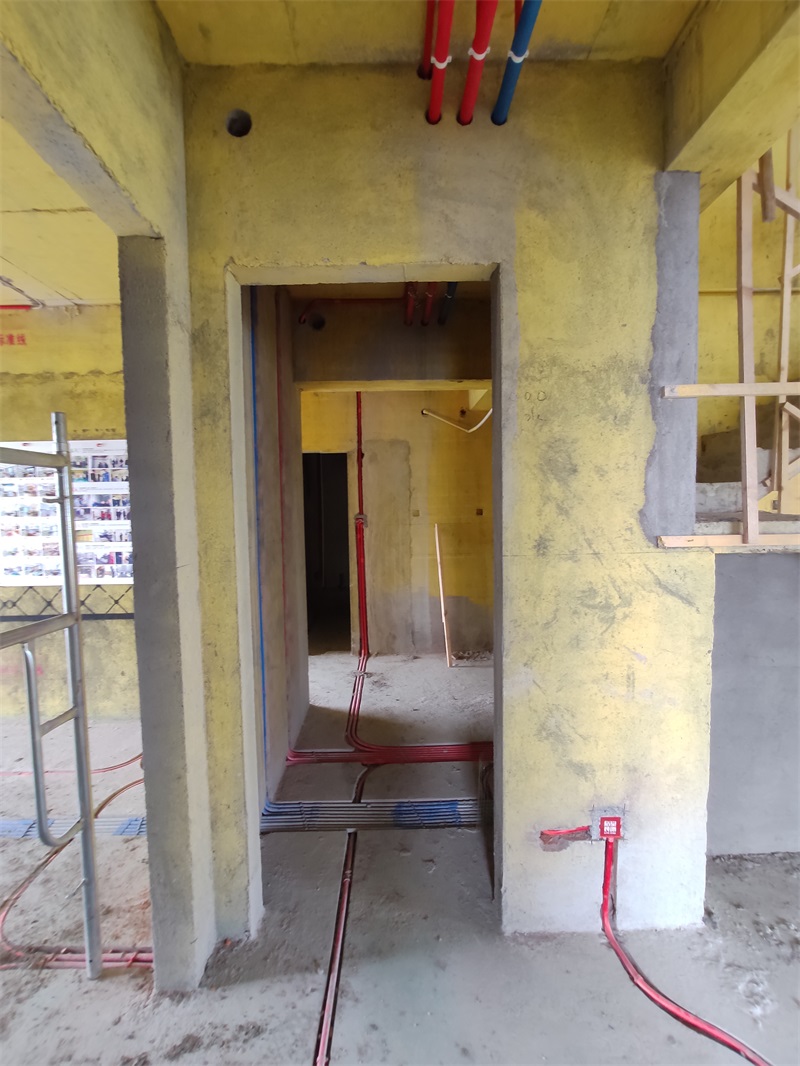

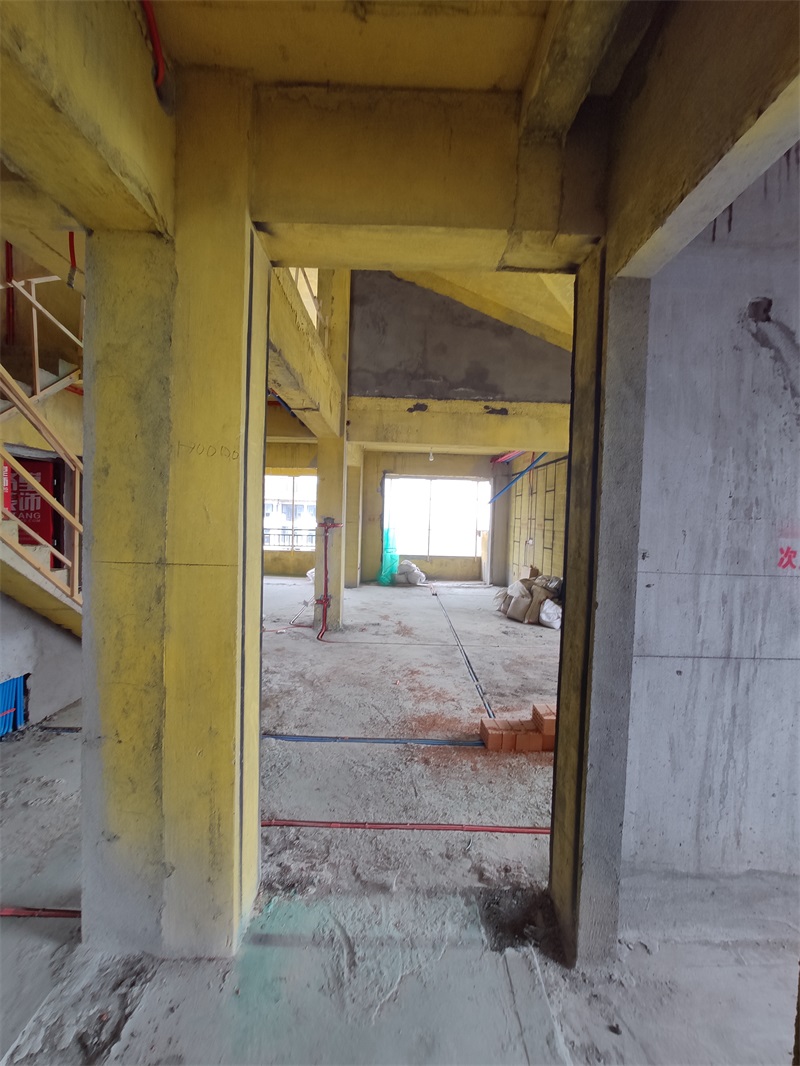

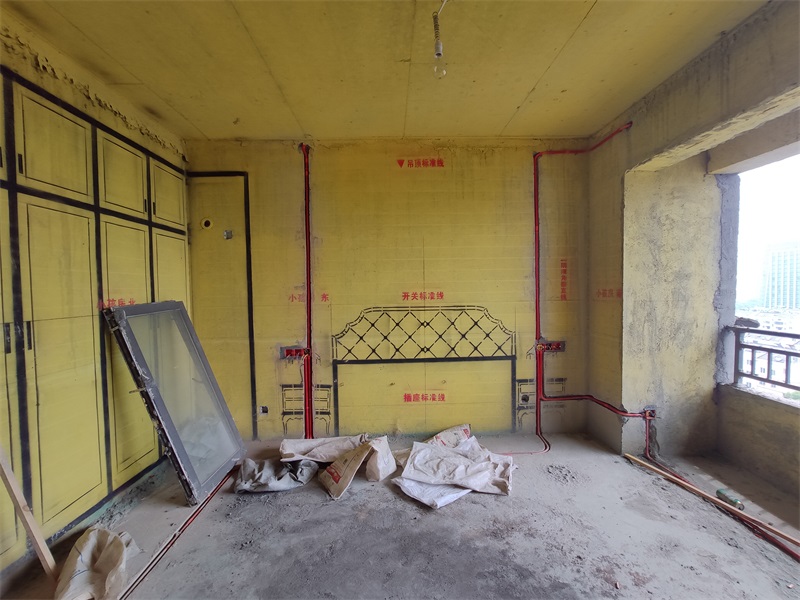

红色线管代表强电，蓝色线管代表弱电

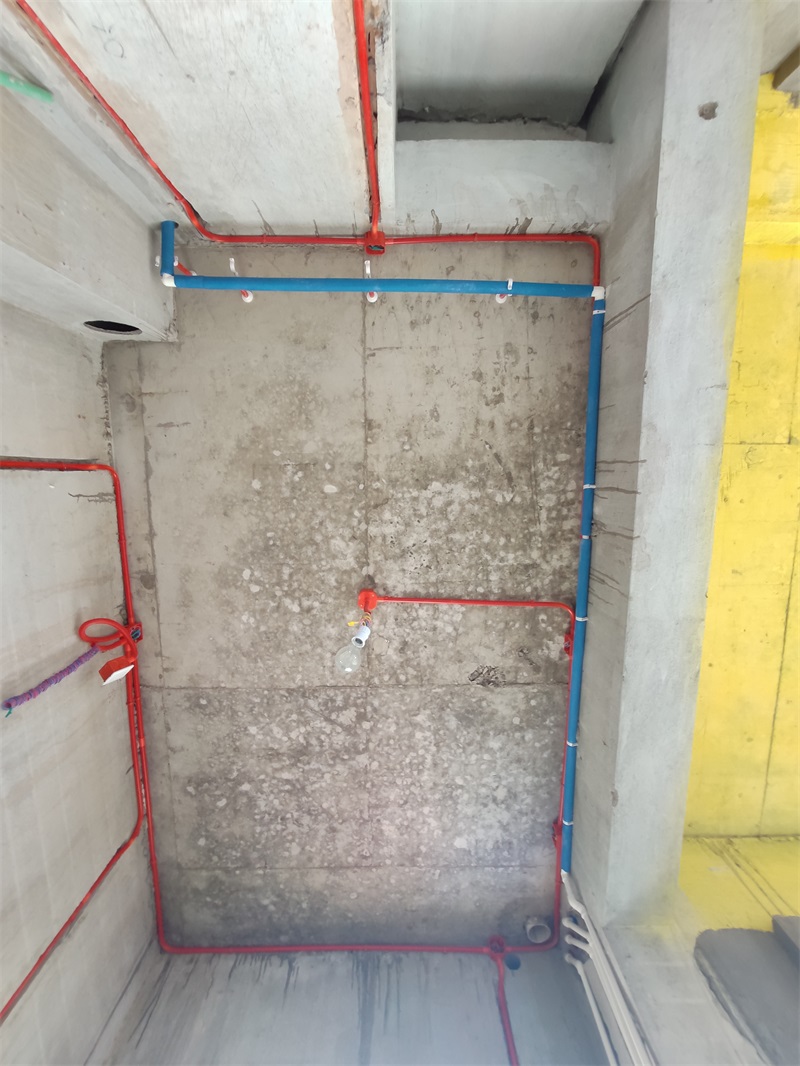

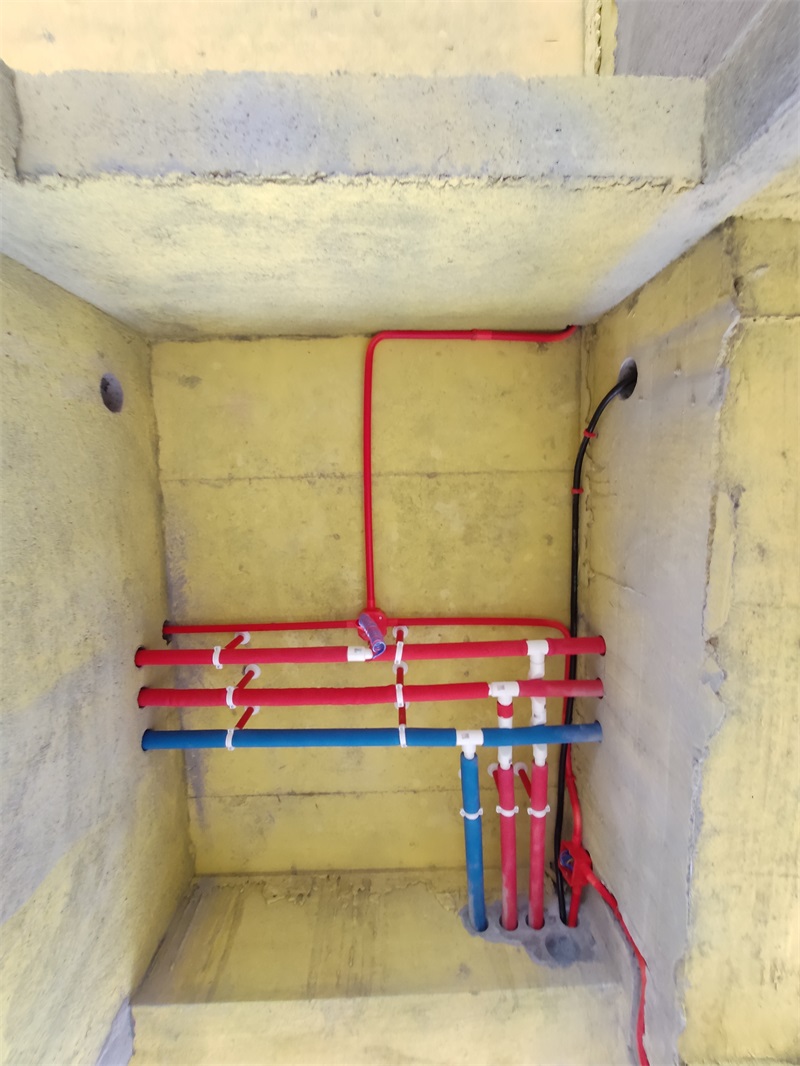

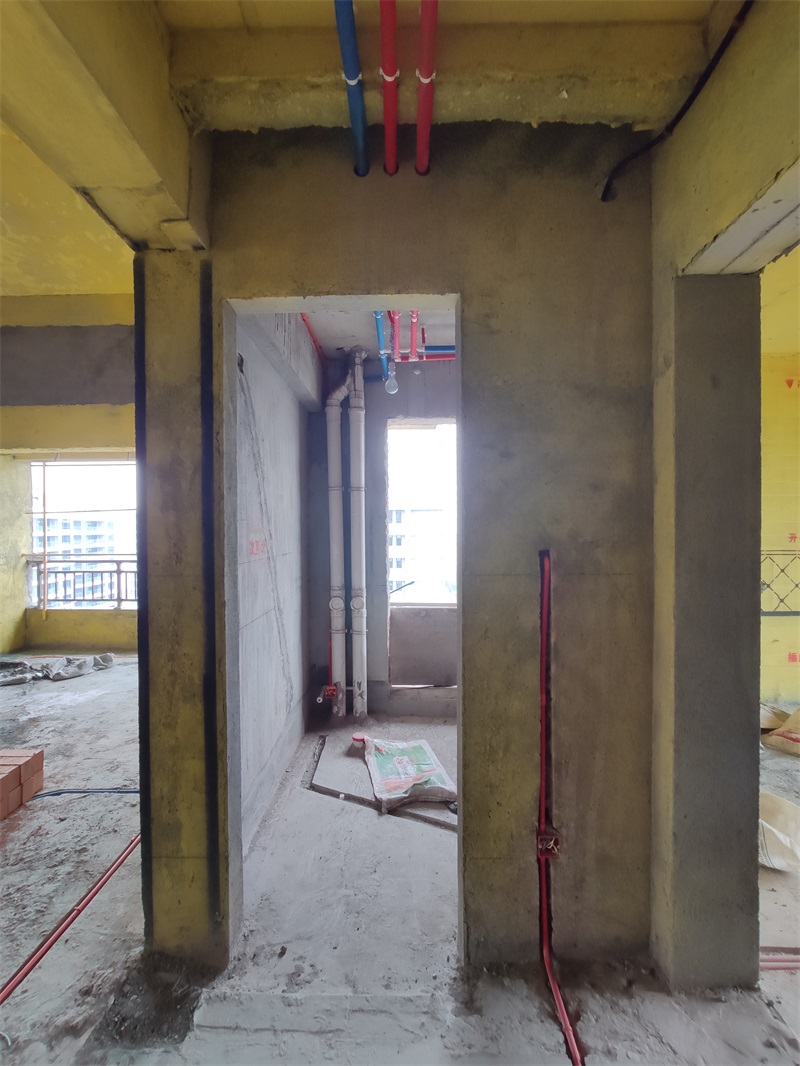

蓝色保温棉代表冷水

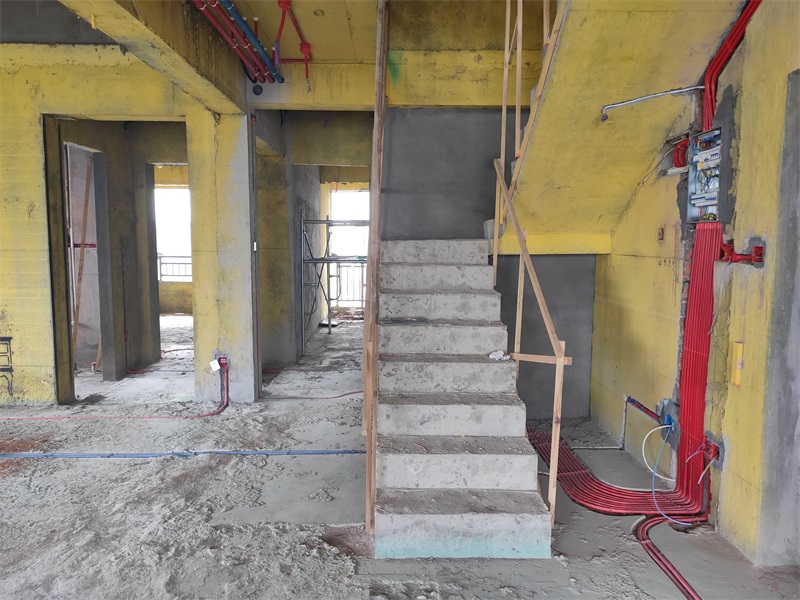

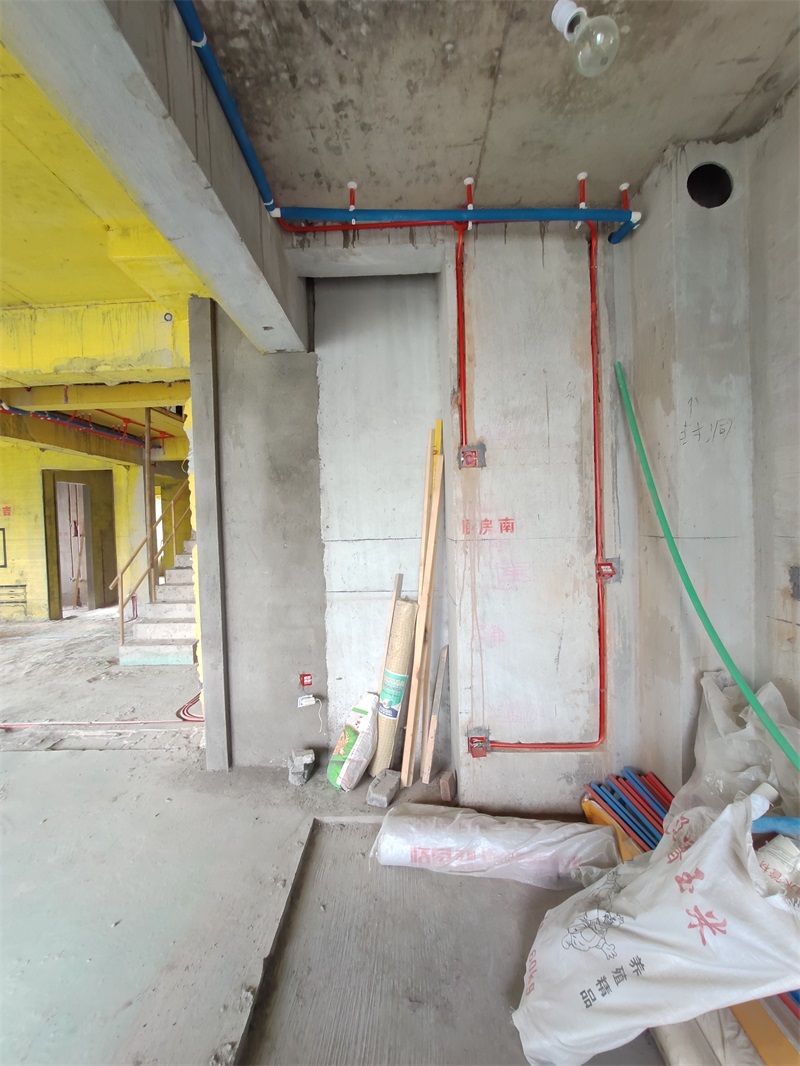

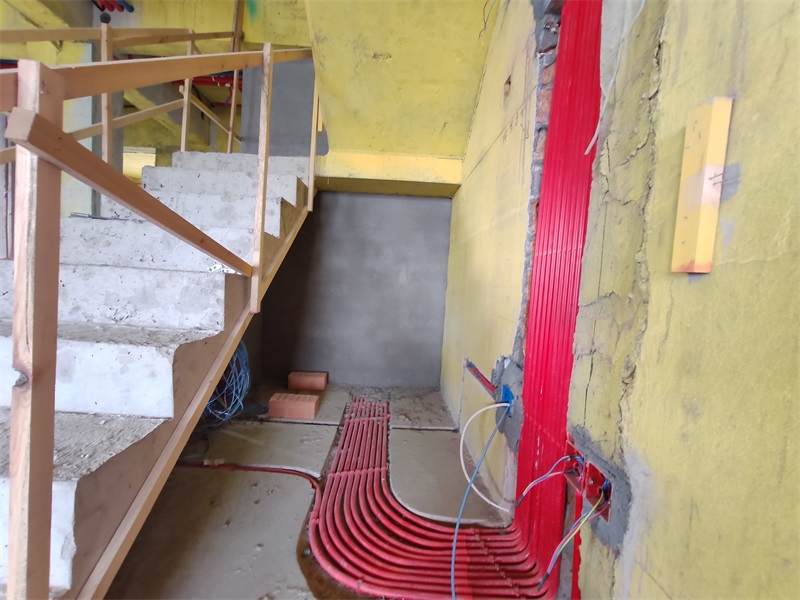

并排两根以上线管，固定采用管卡错位顺钉，间隙均匀

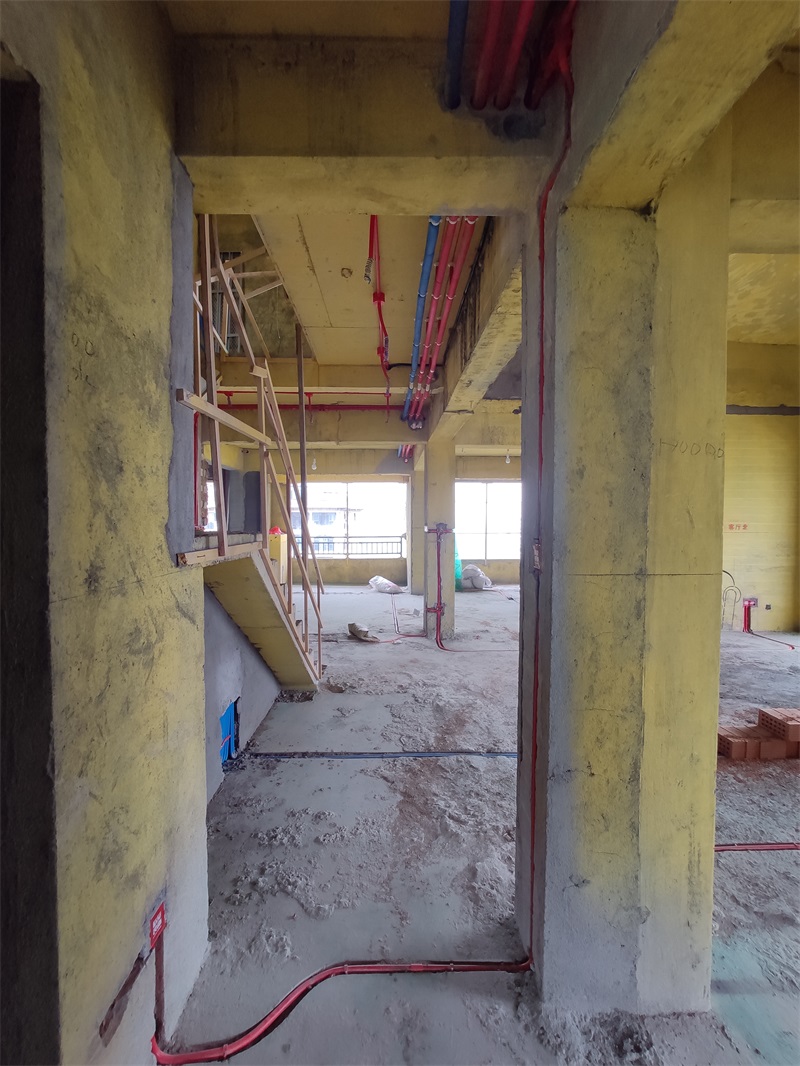

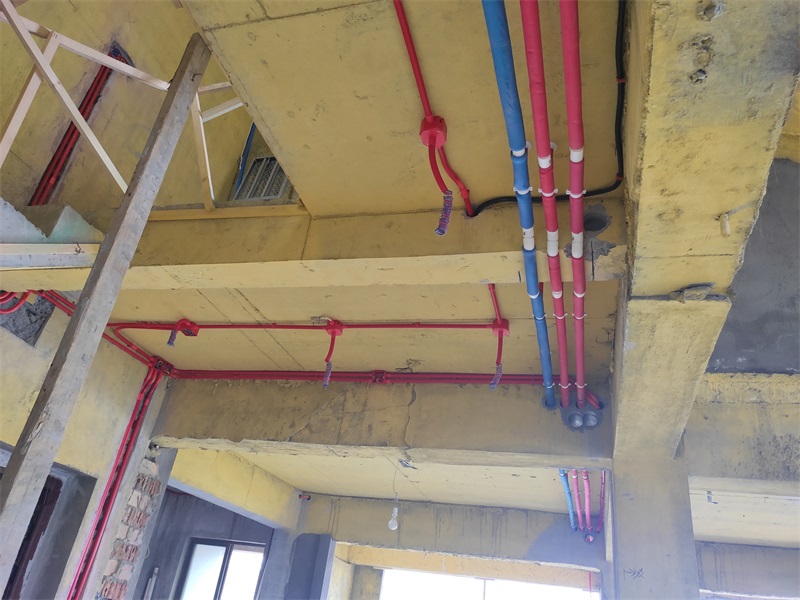

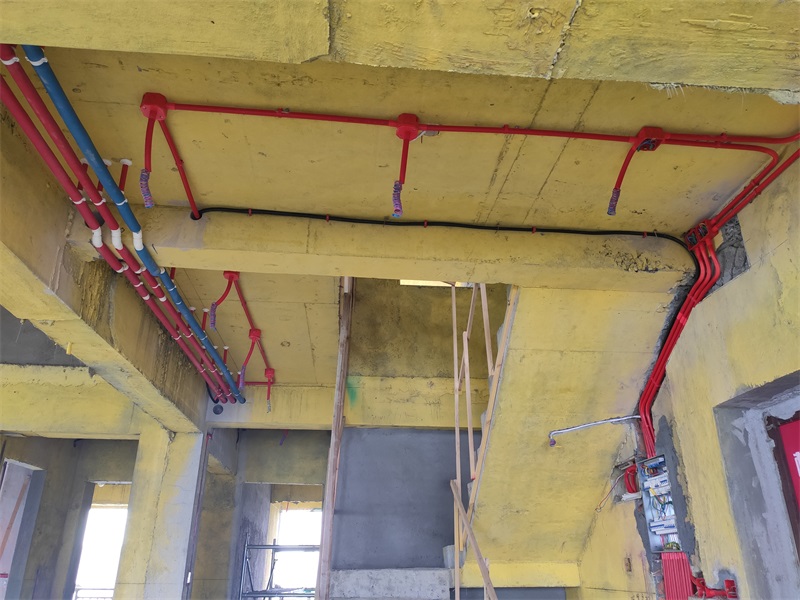

吊顶内布线应穿管，筒灯位置布线，应按照要求用波纹管套到位，吊顶灯线用八角盒分开，顶面线管用U形卡固定

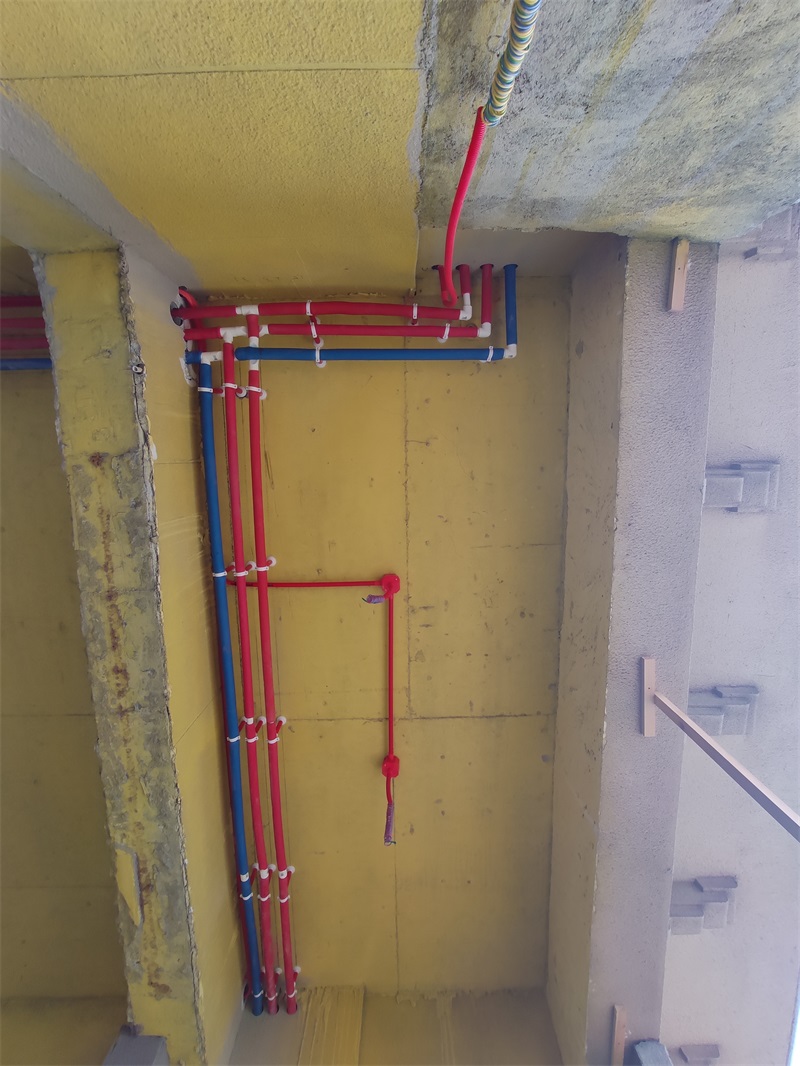

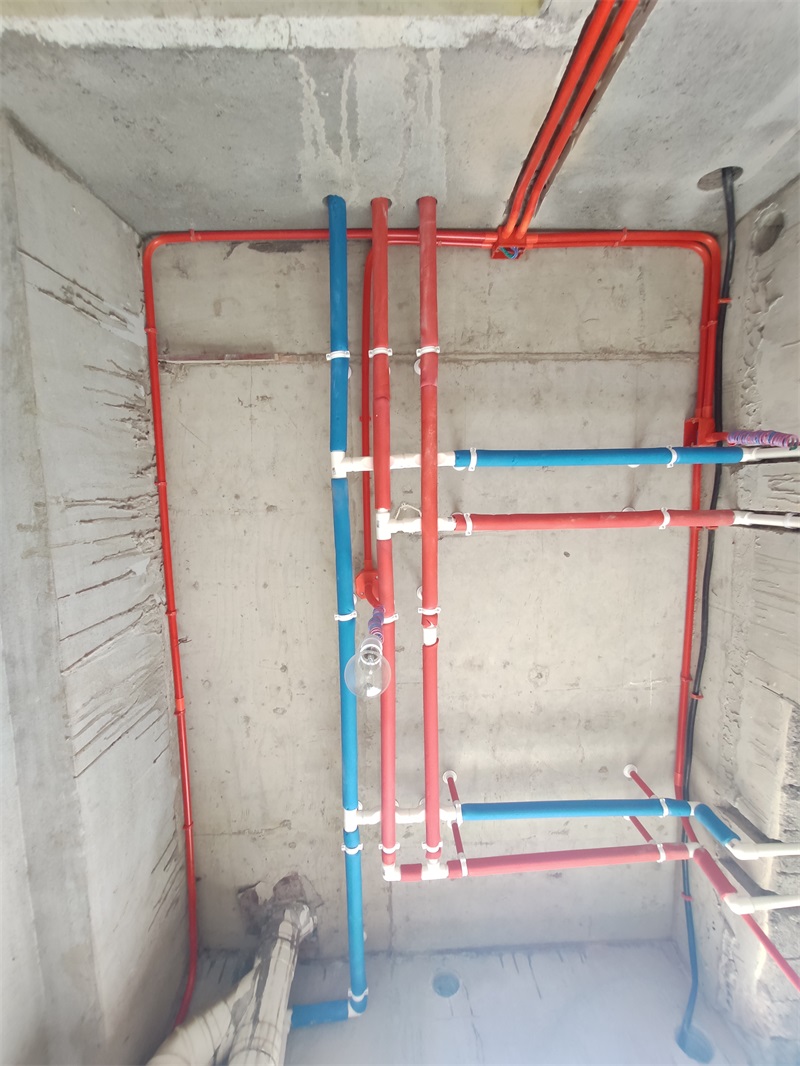

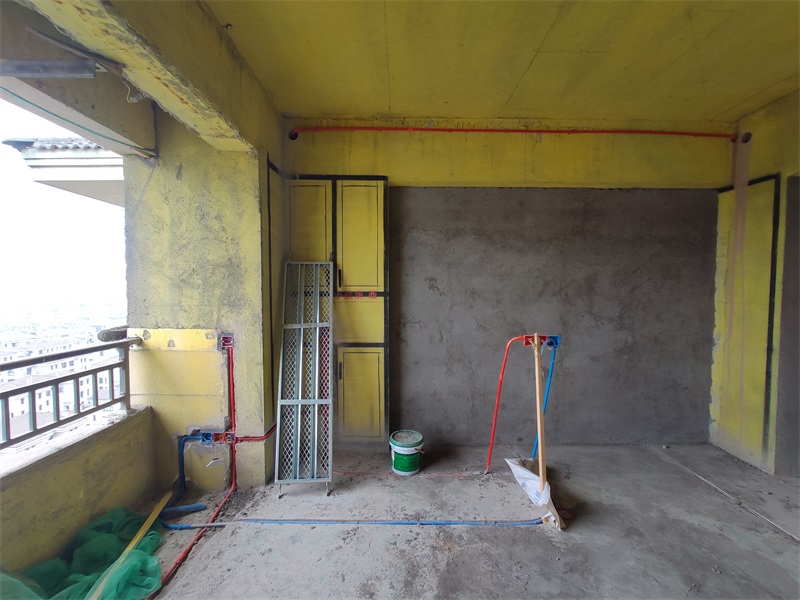

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头。

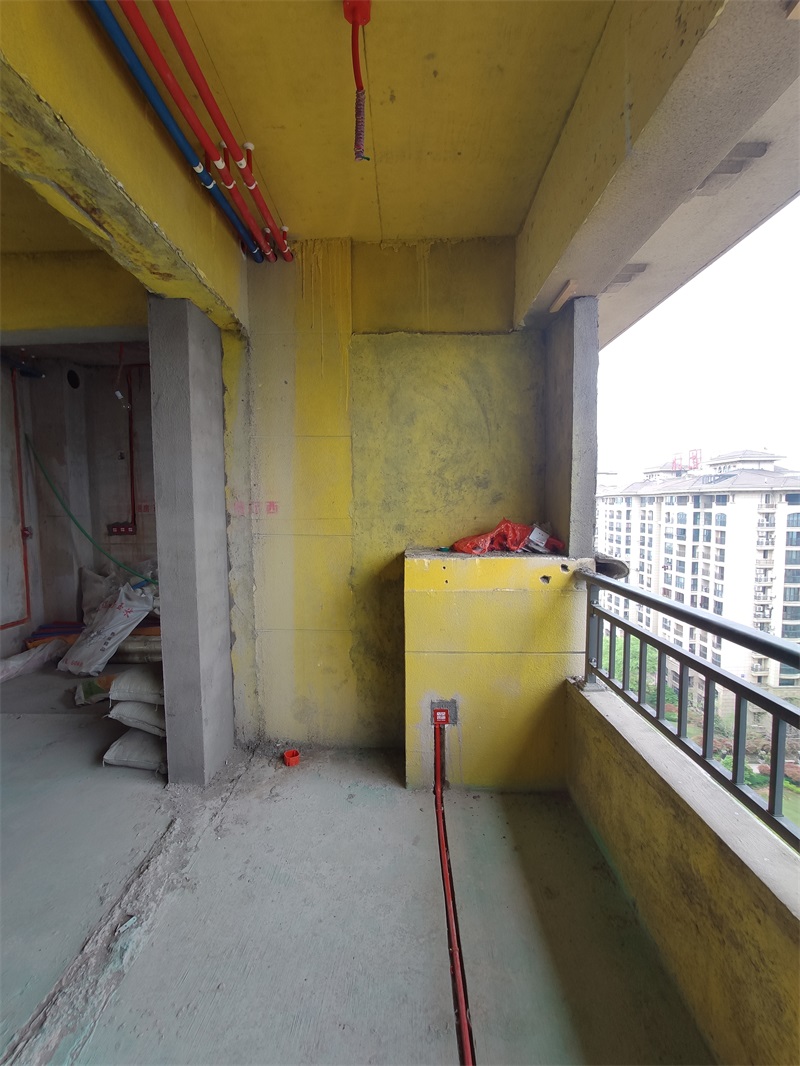

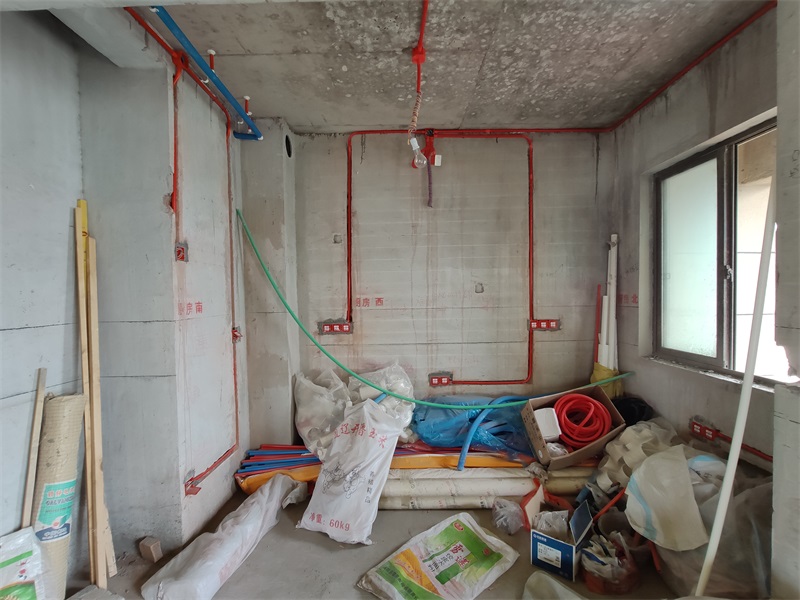

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头。

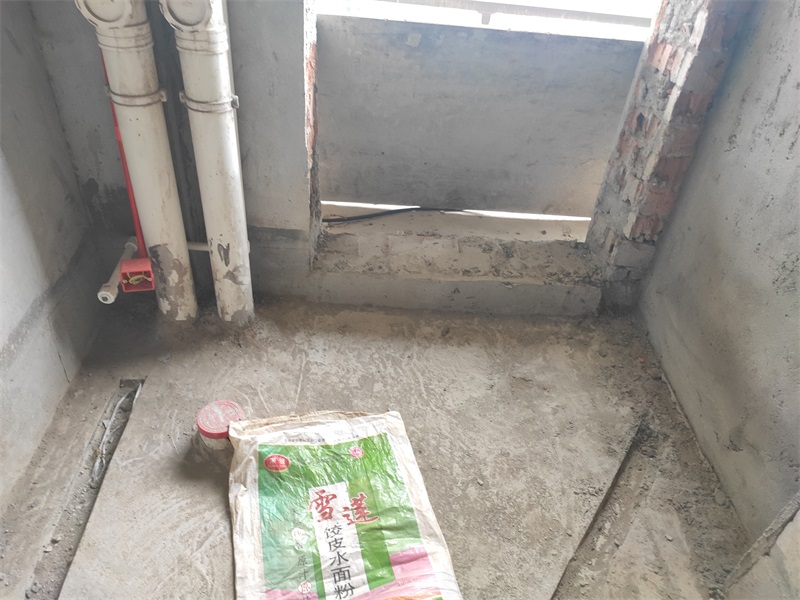

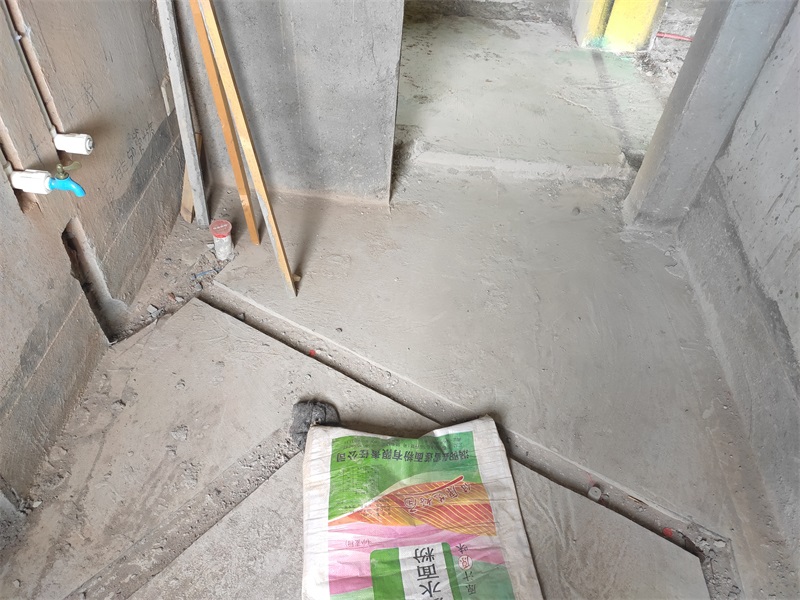

贴瓷砖部位，走墙水管不需要包保温棉

保温棉：能够很好的解决冷凝水的问题，保护水管

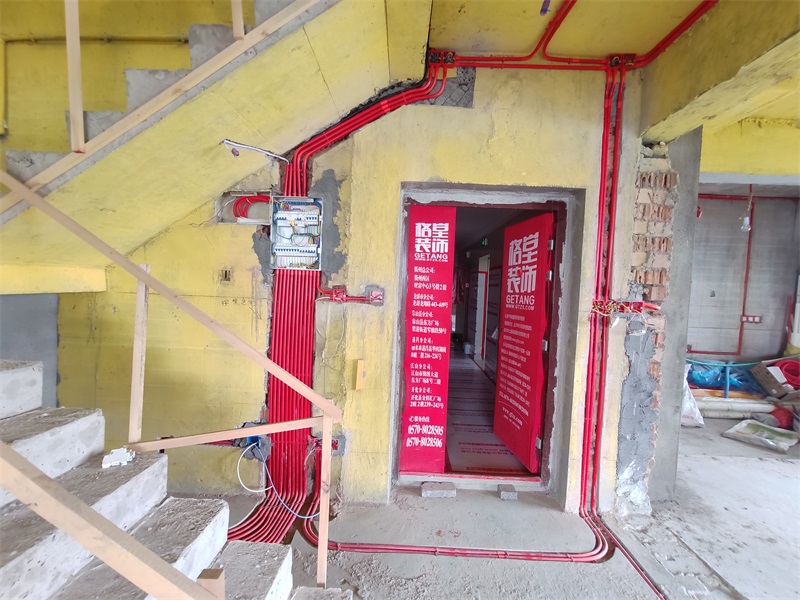

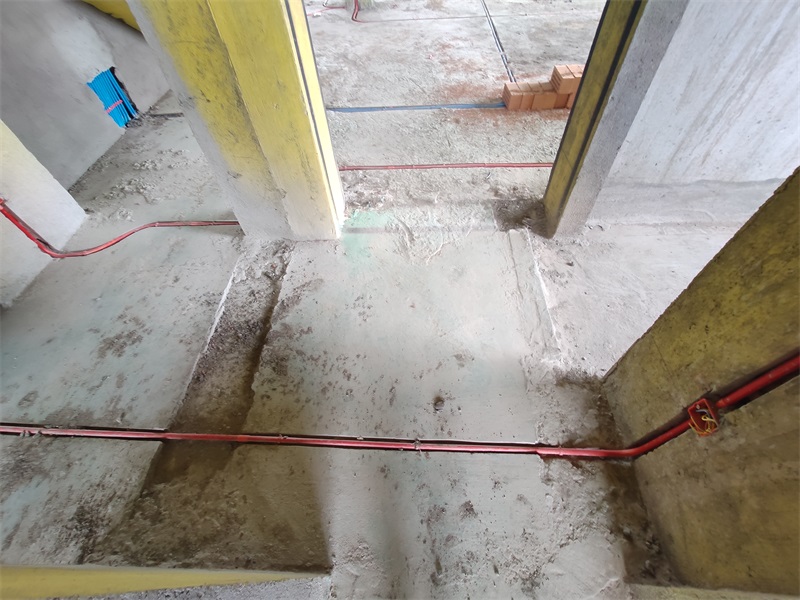

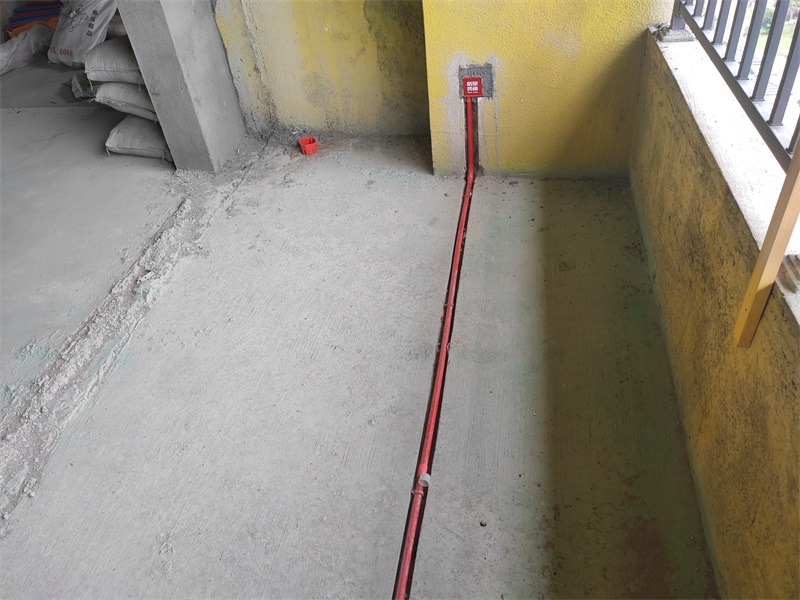

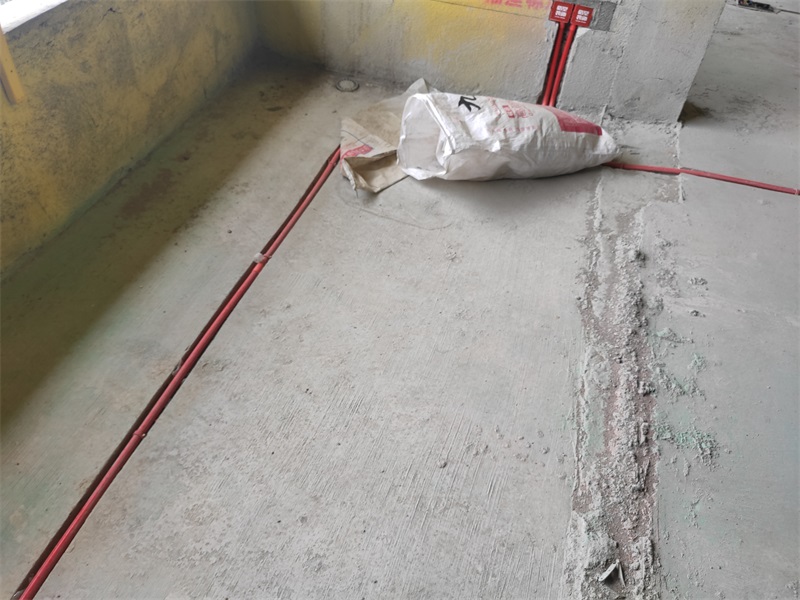

红色 线管代表强电

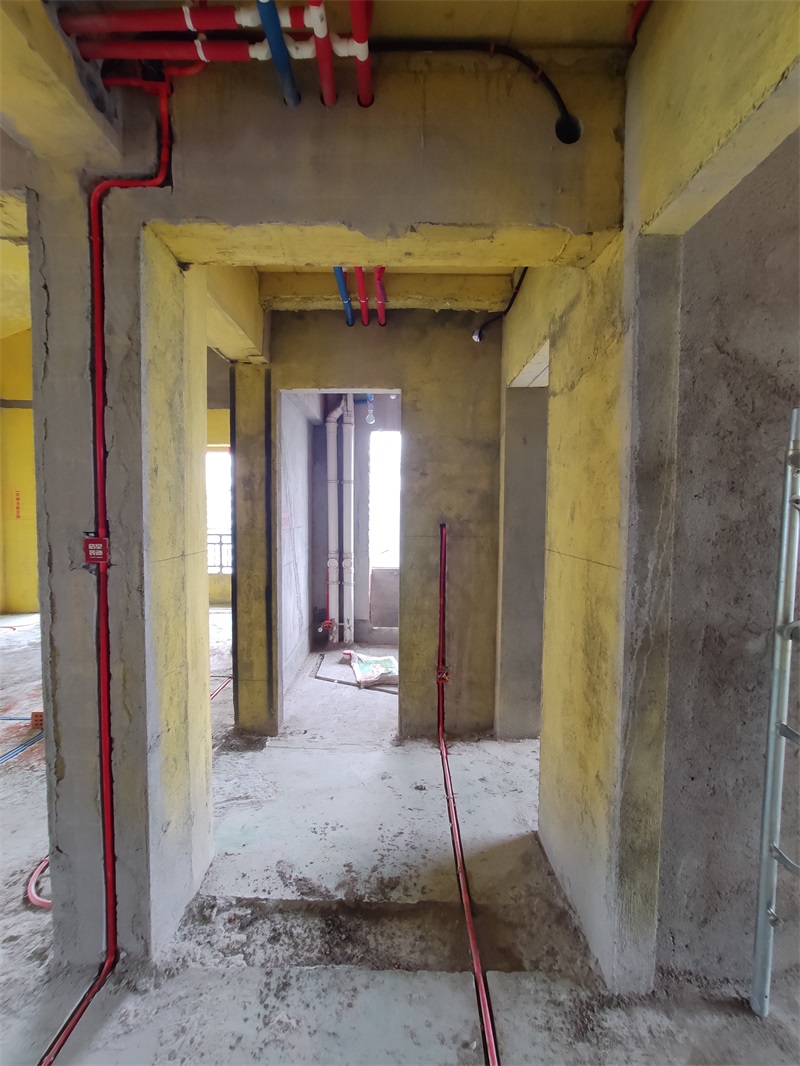

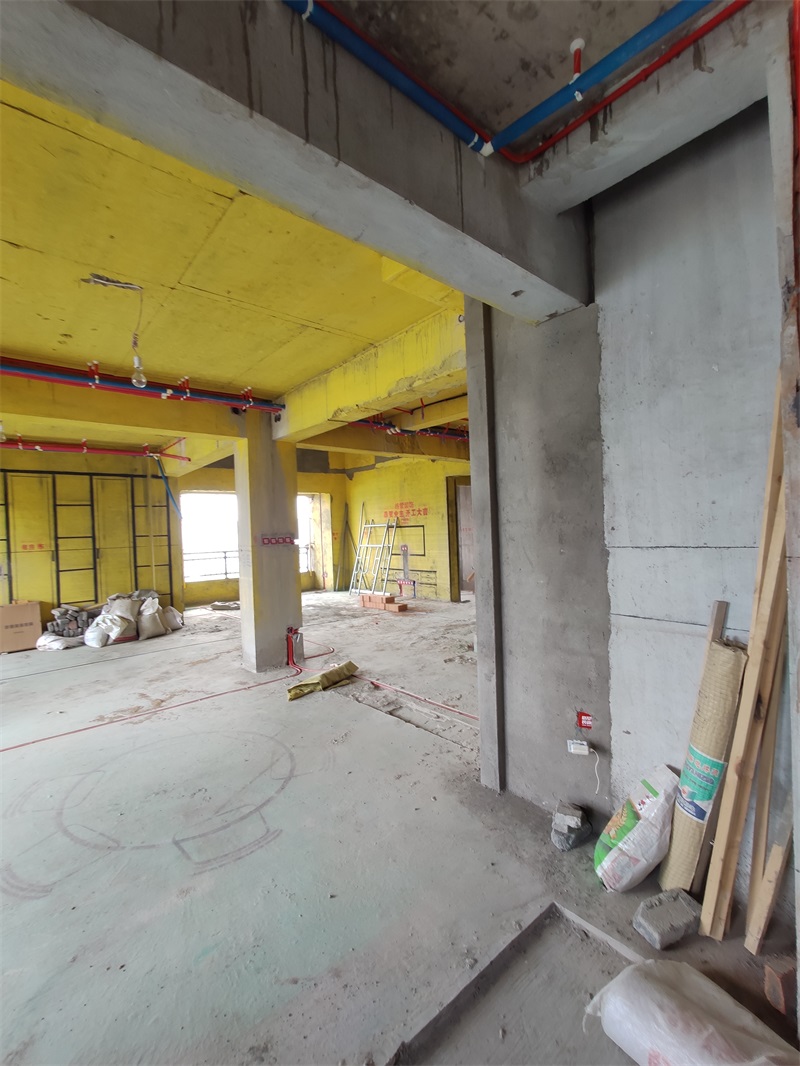

水管吊卡间距应小于80cm，转角处必须要有吊卡,（吊卡距转角处间距不大于15cm)，水管交叉处采用过桥弯头

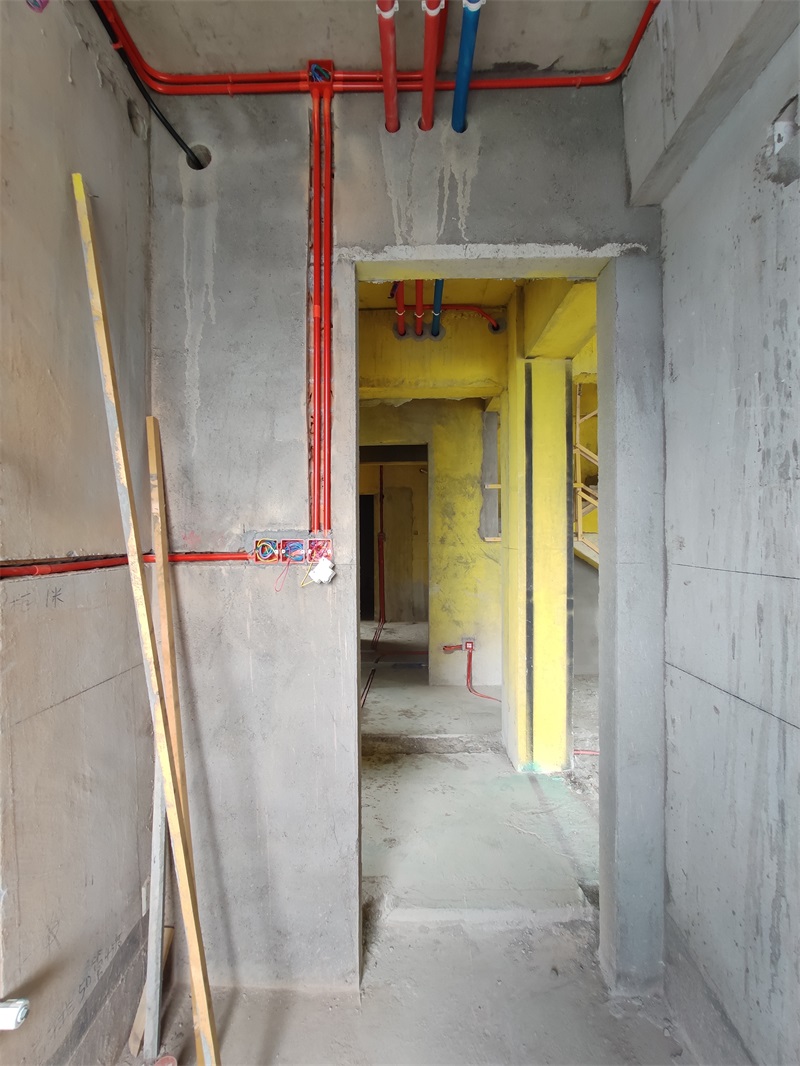

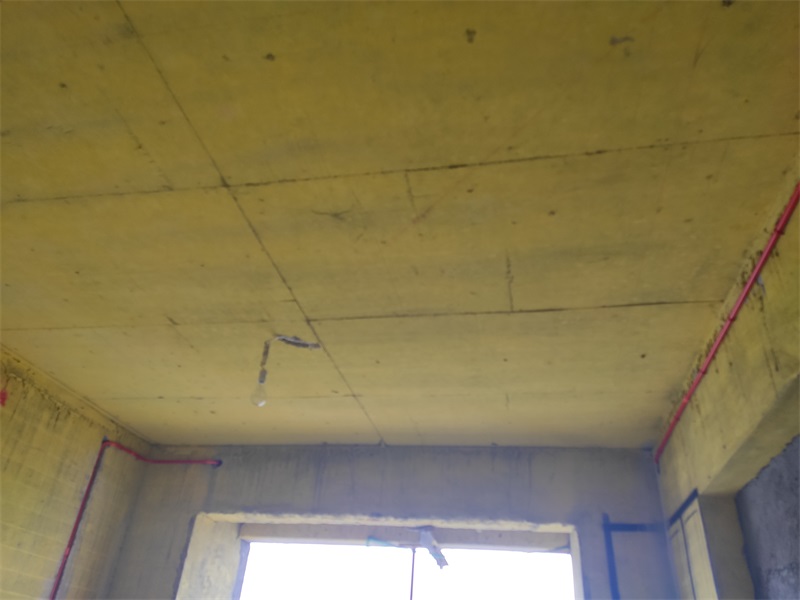

顶部灯线移位，不能开槽特殊部位套黄腊管
