金河湾7-1-3# 161㎡现代——安得广厦千万间

发表于 2019-12-14 11:39:13

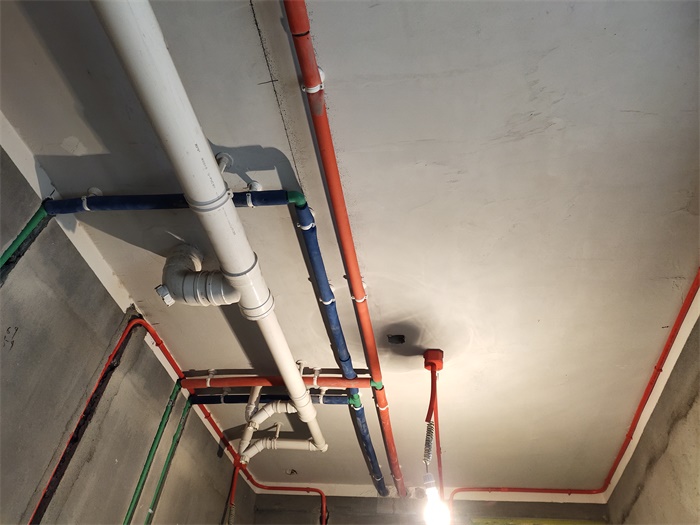

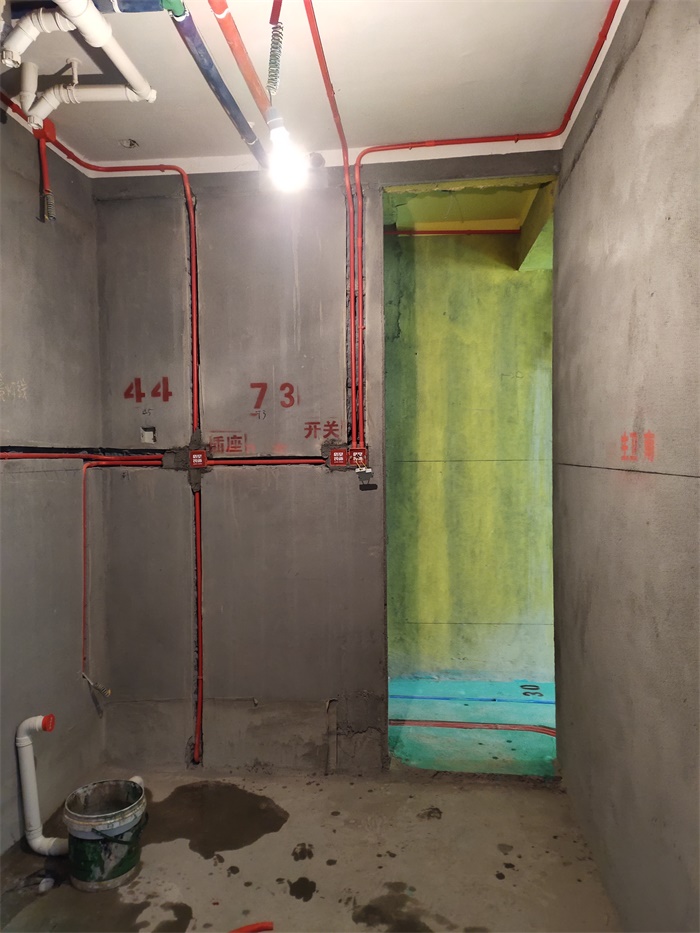

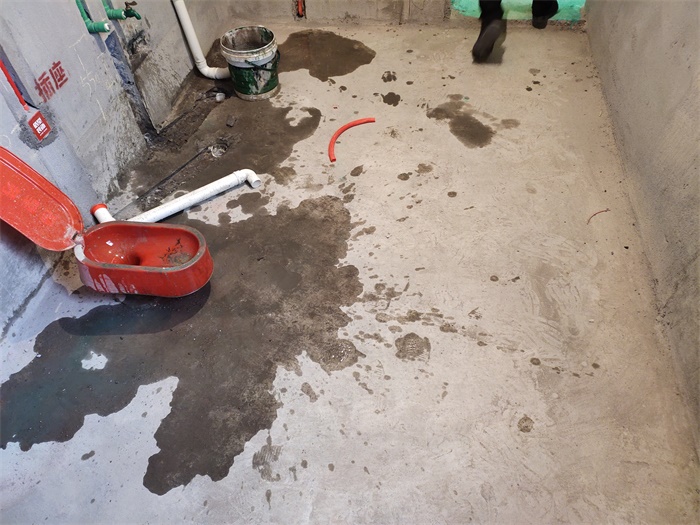

主卫对角

发表于 2019-12-14 11:40:22

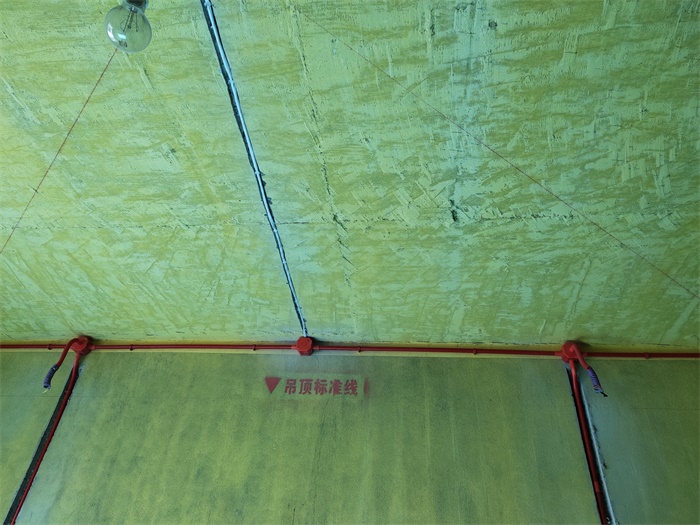

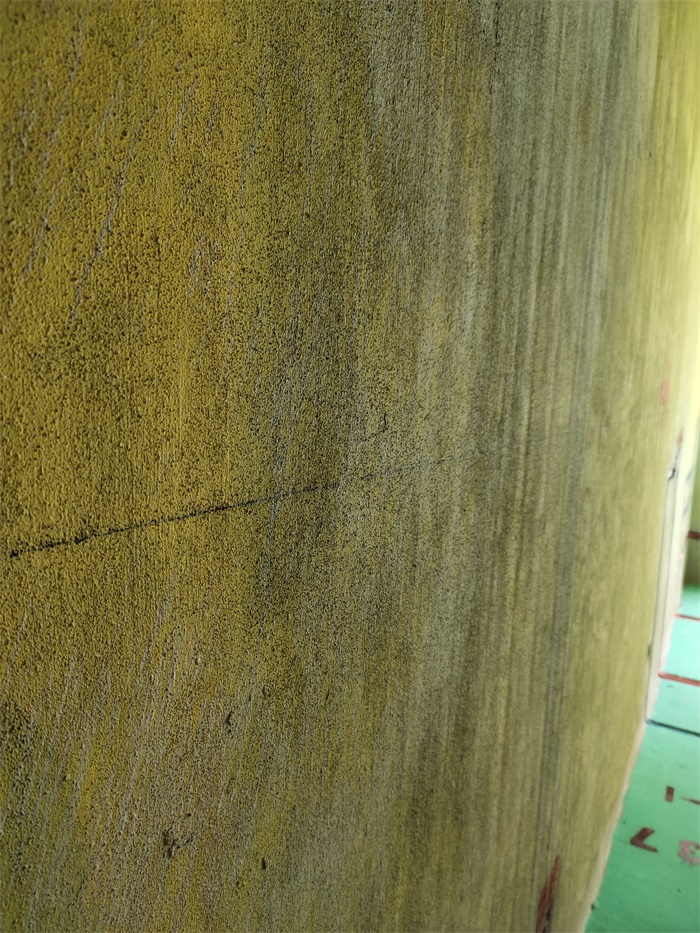

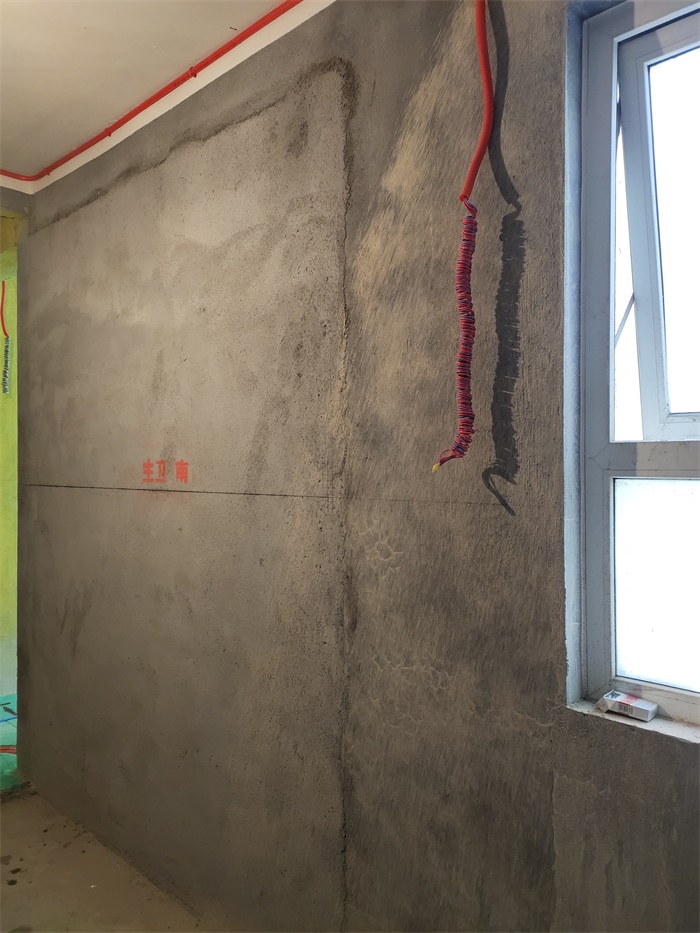

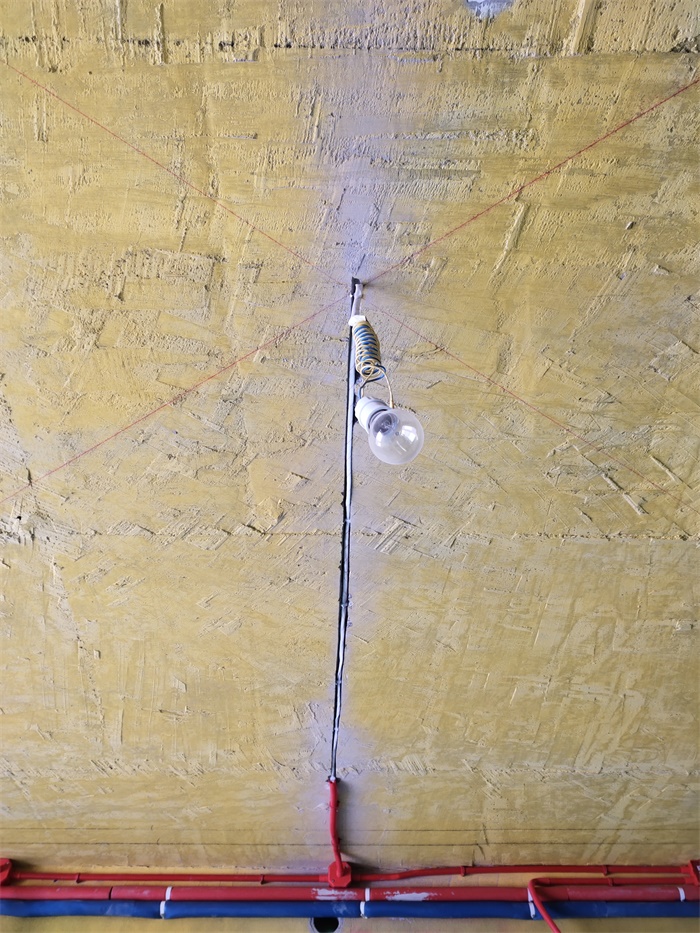

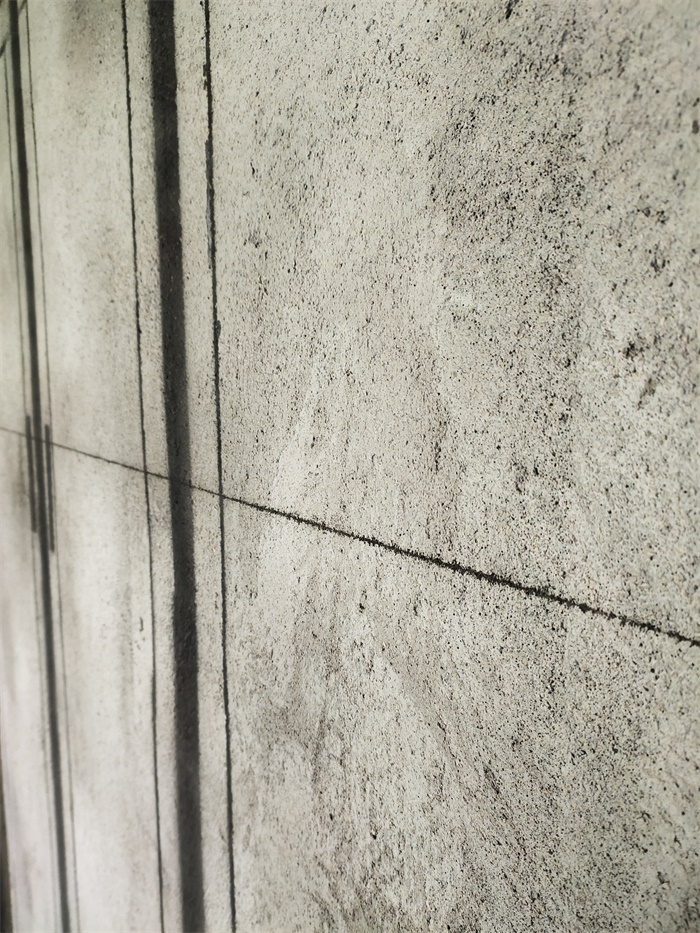

基准线：根据设计师对家装工程的设计方案，用基准线对水电工程及吊顶工程完成为止进行控制，以便更好的达到设计要求和效果。

发表于 2019-12-14 11:41:12

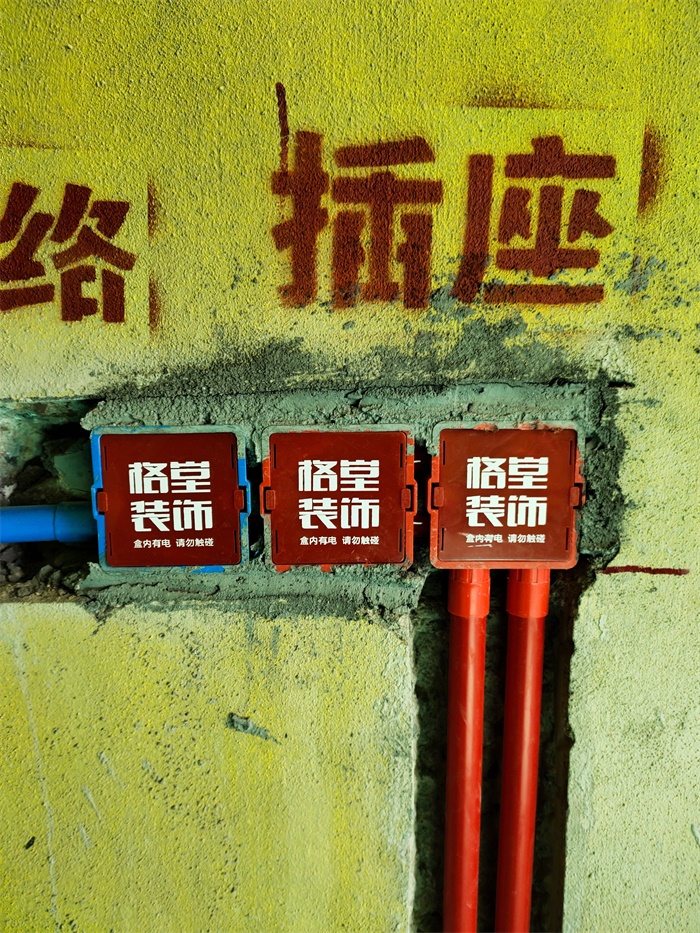

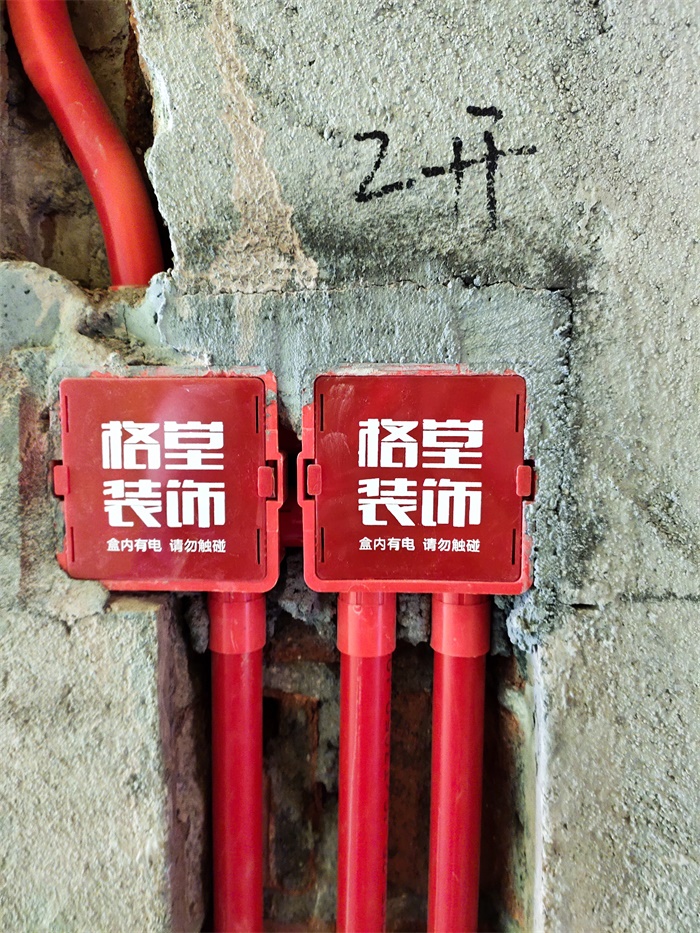

线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落

发表于 2019-12-14 11:42:03

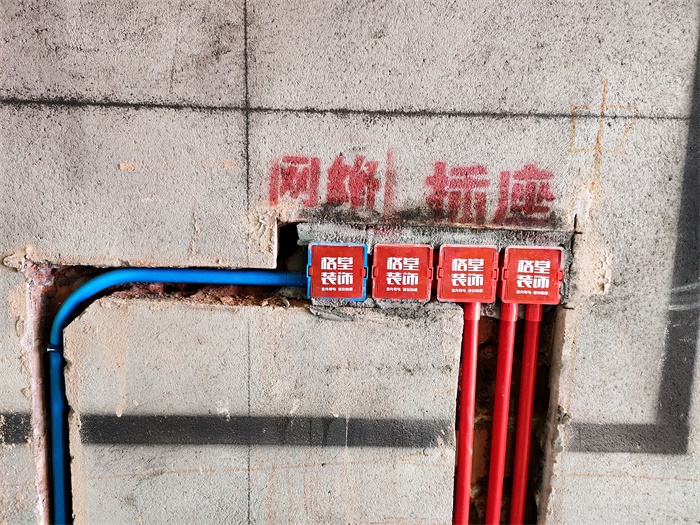

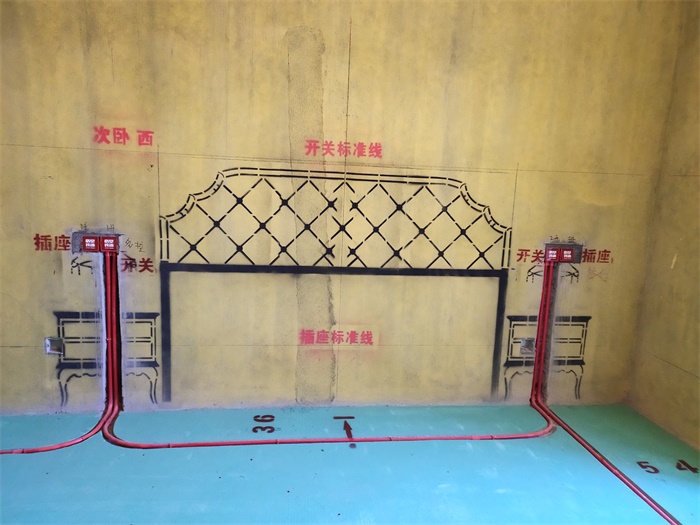

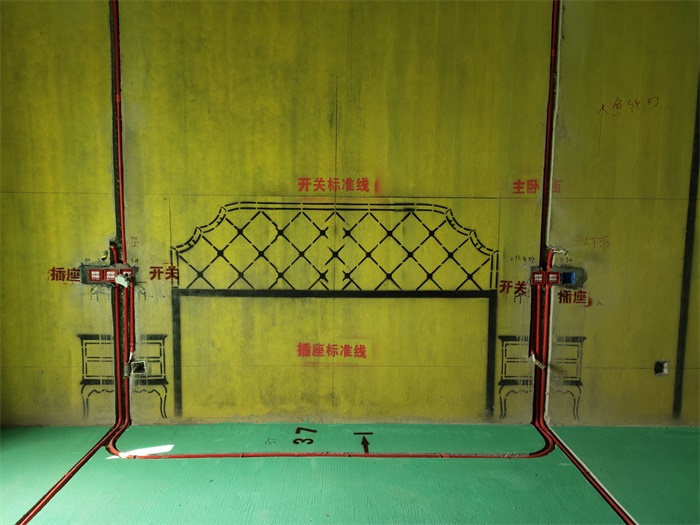

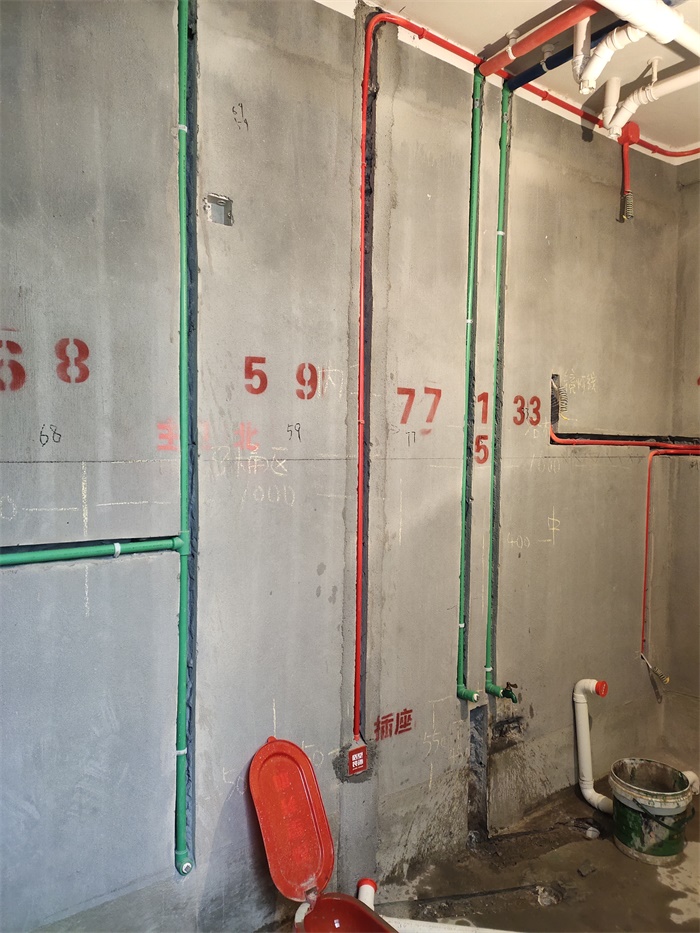

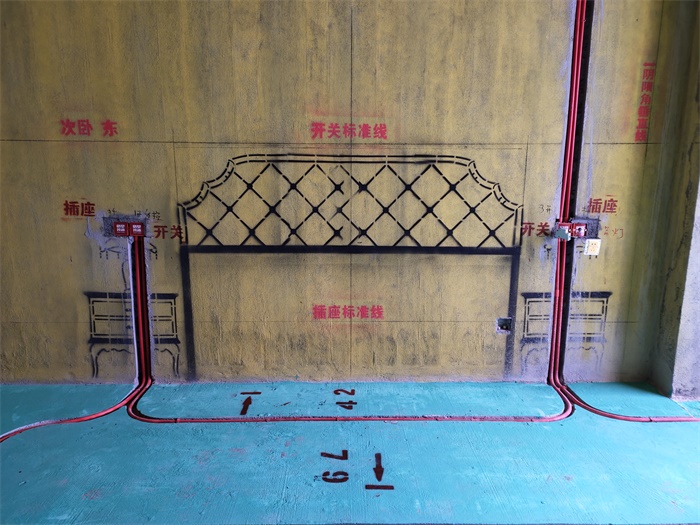

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地

发表于 2019-12-14 11:42:53

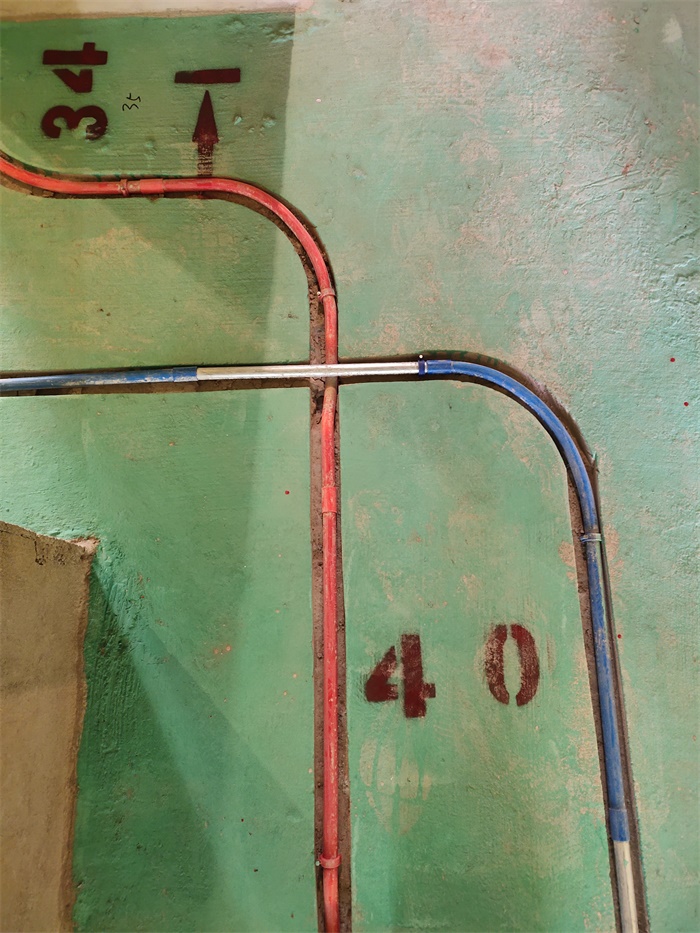

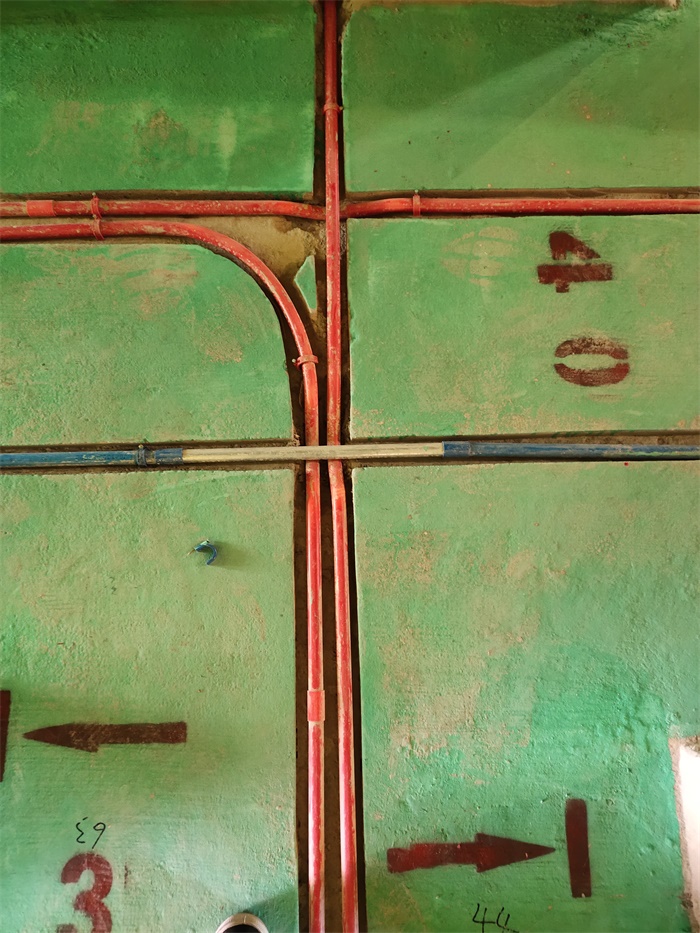

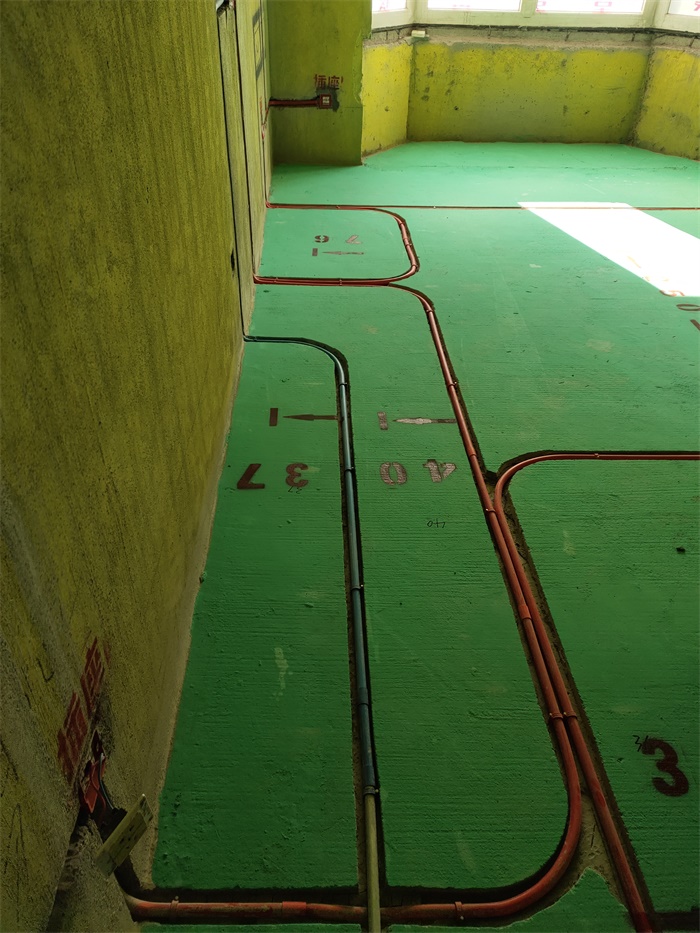

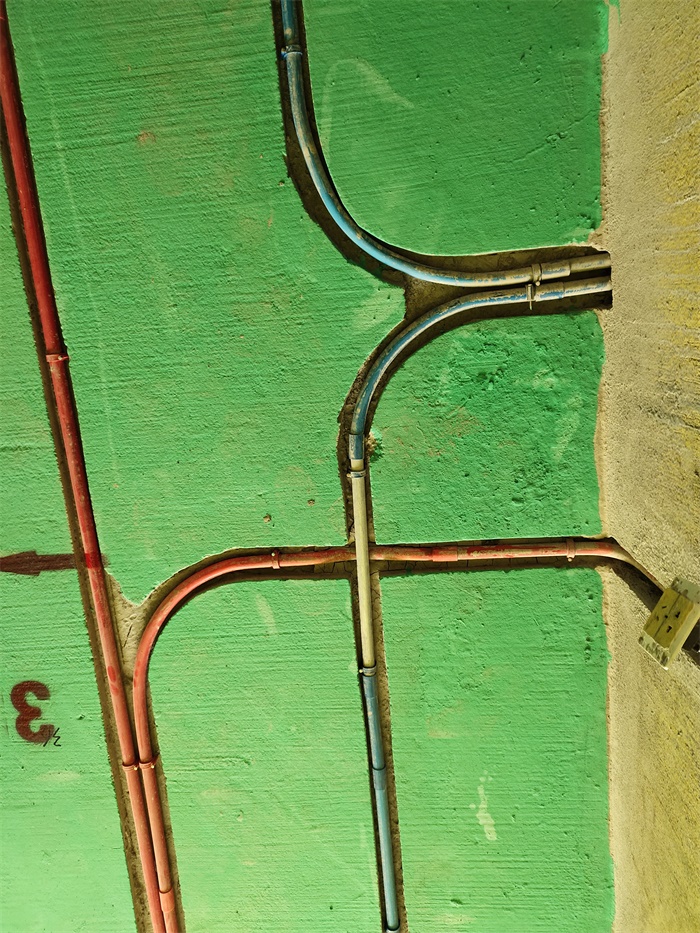

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

发表于 2019-12-14 11:43:49

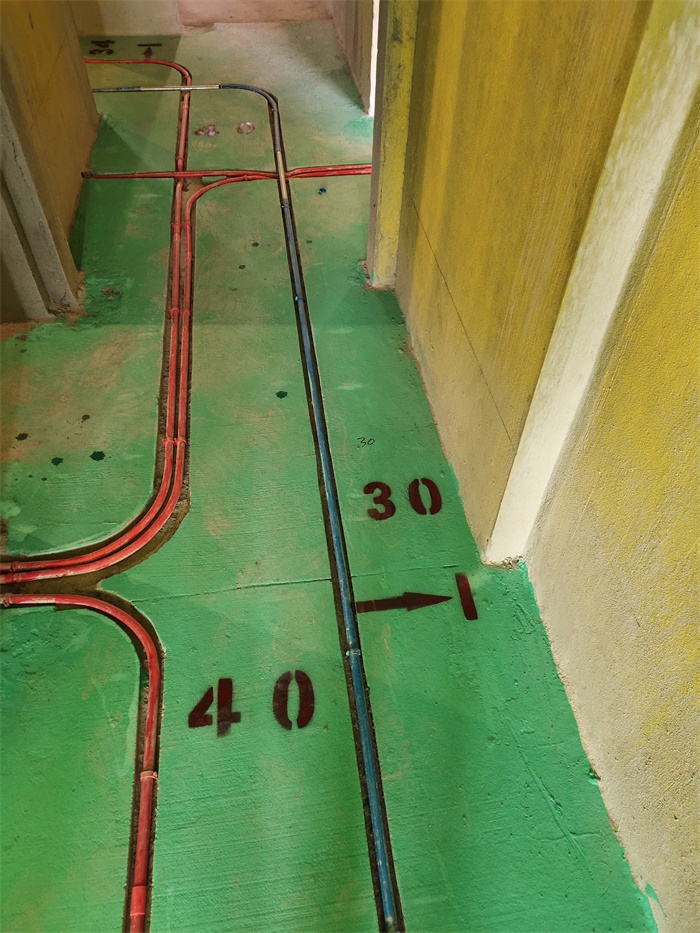

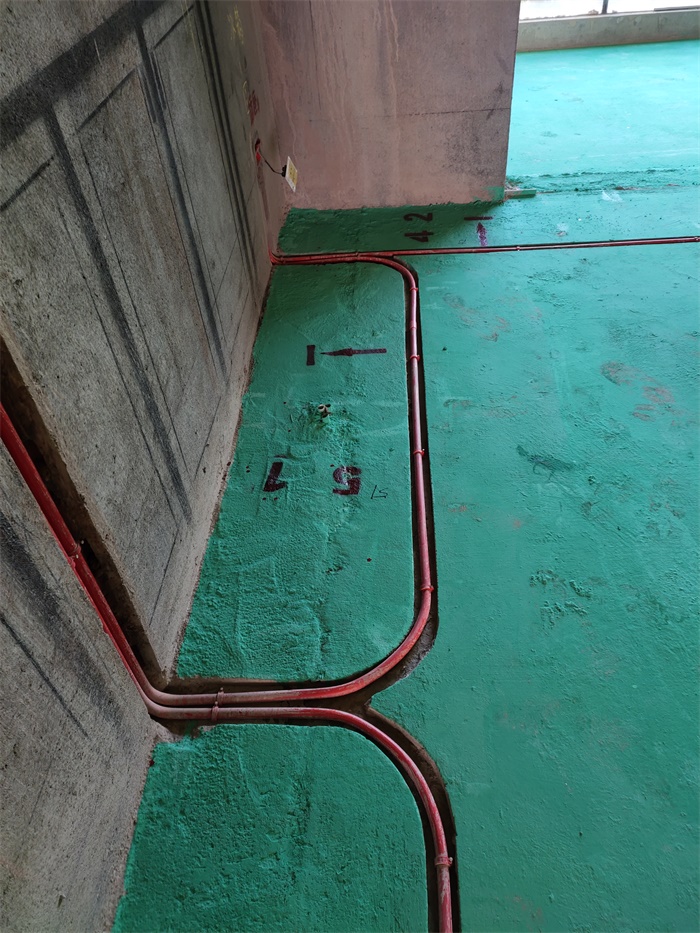

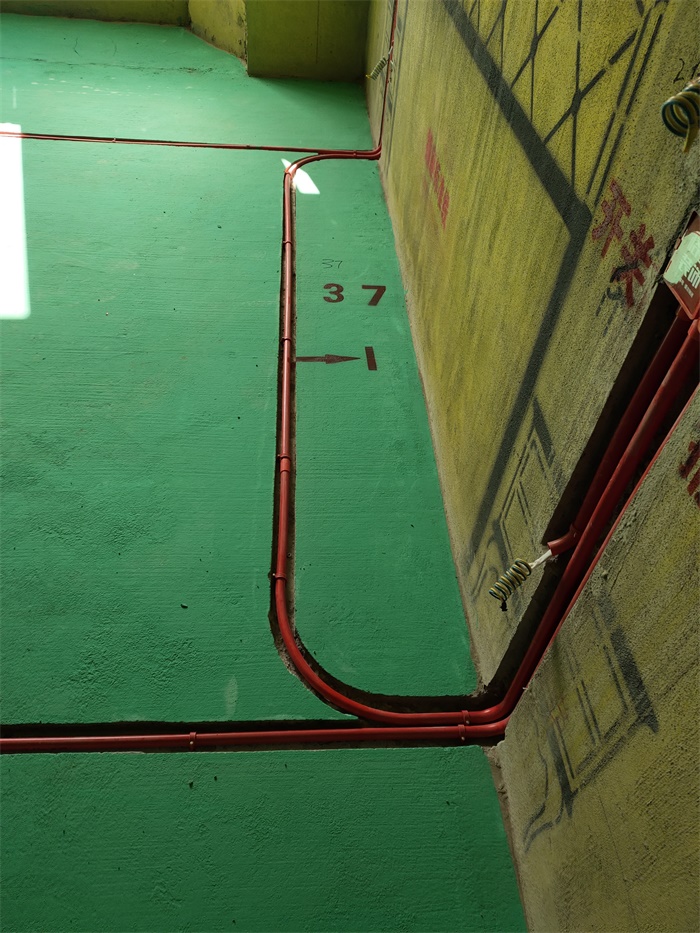

墙角禁止走管，距墙30公分以上。

发表于 2019-12-14 11:45:00

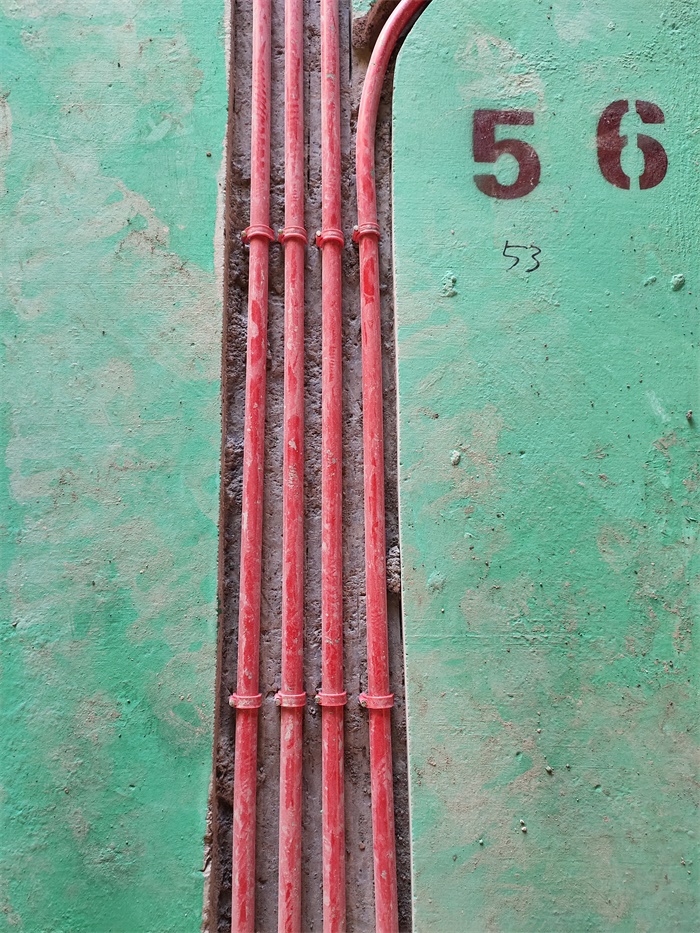

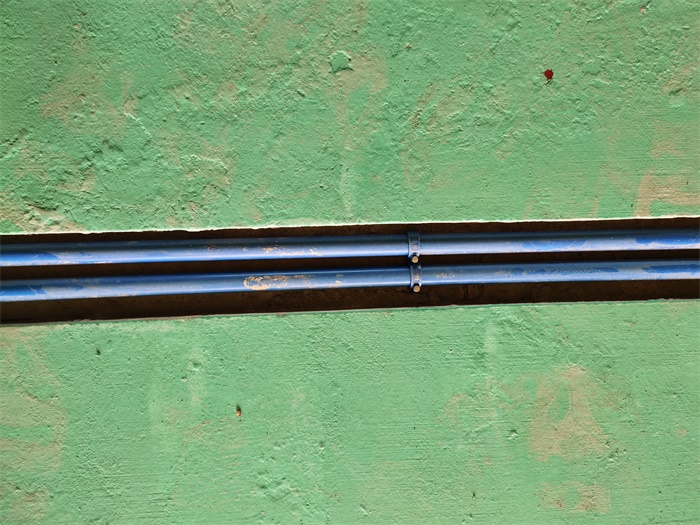

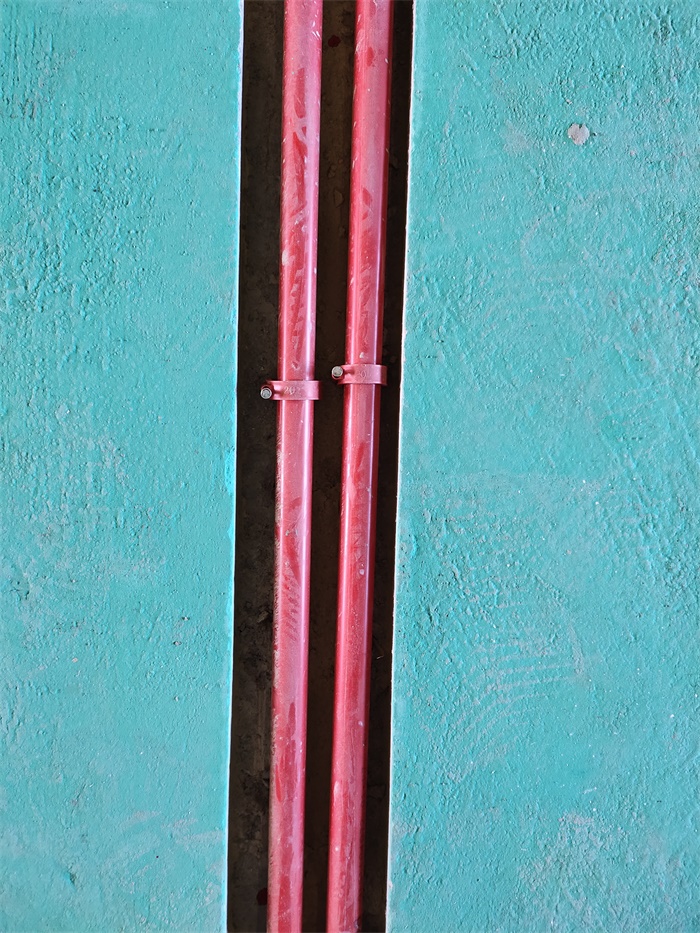

地面线管并排2根以上管卡并排齐钉，间隙均匀

发表于 2019-12-14 11:46:39

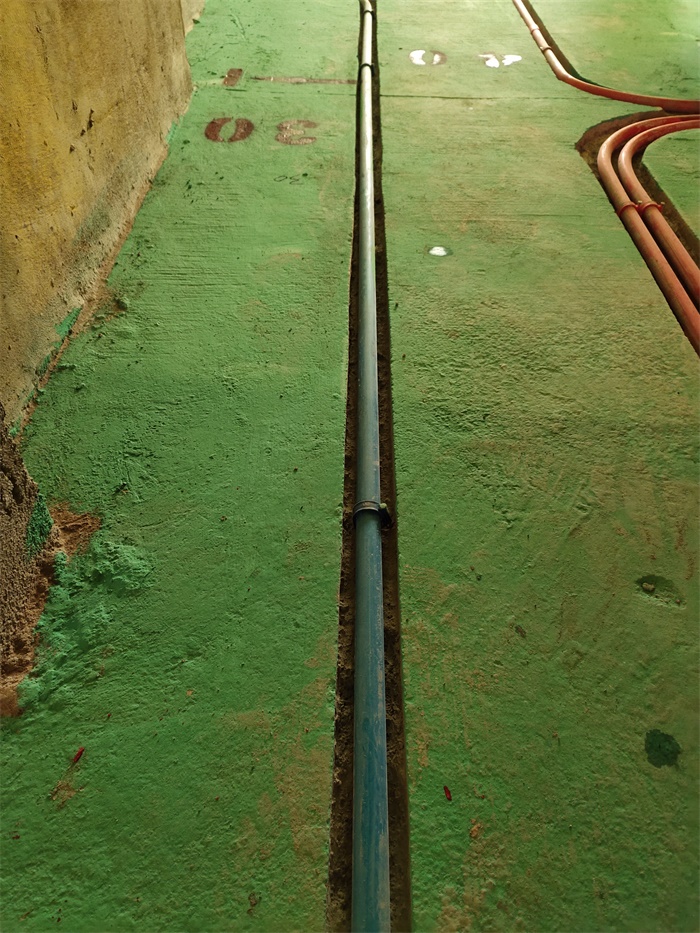

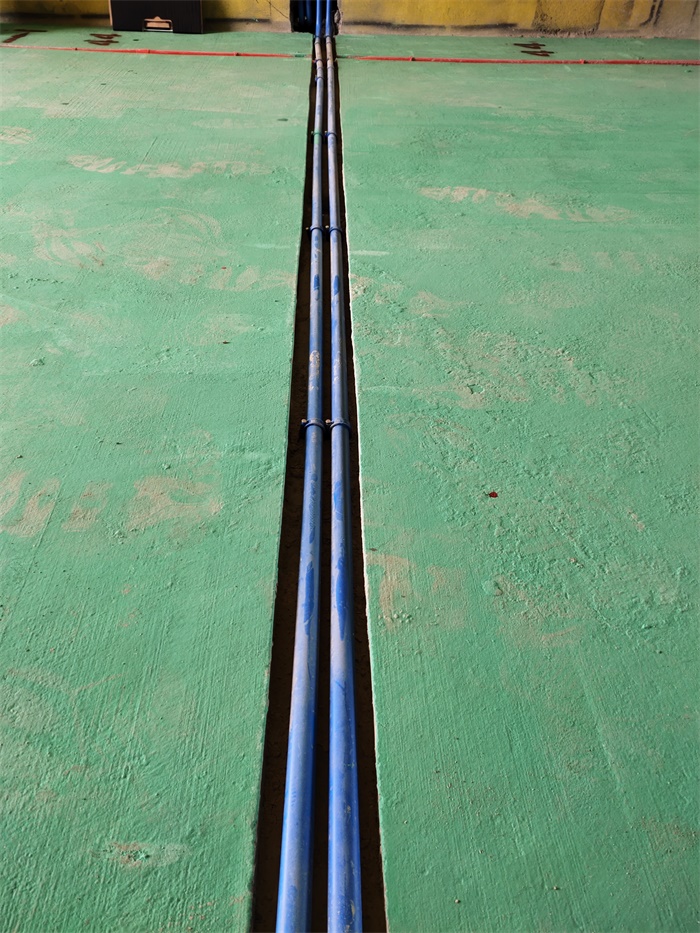

弱电走地：格堂装饰的弱电走地是德系工艺重要环节，最大化减少室内信号干扰，弱电走低从地面开槽，弱电分支到每一个房间，井然有序。

发表于 2019-12-14 11:47:25

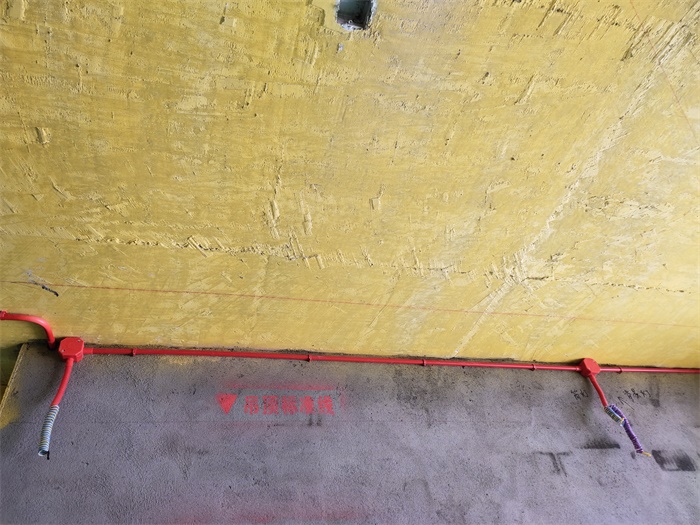

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

发表于 2019-12-14 11:48:21

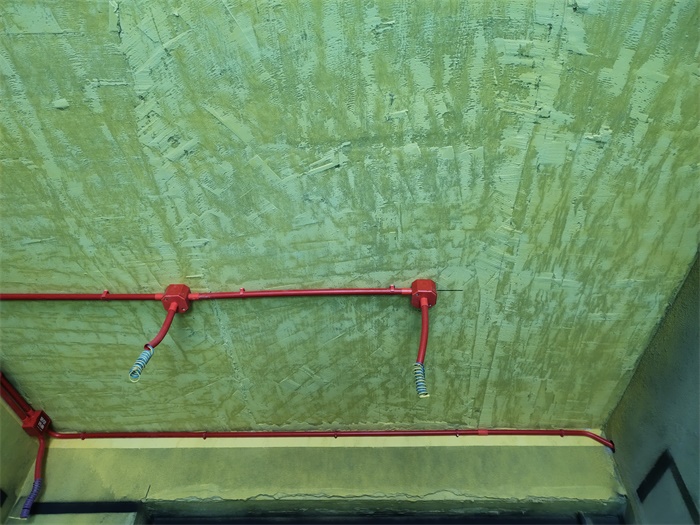

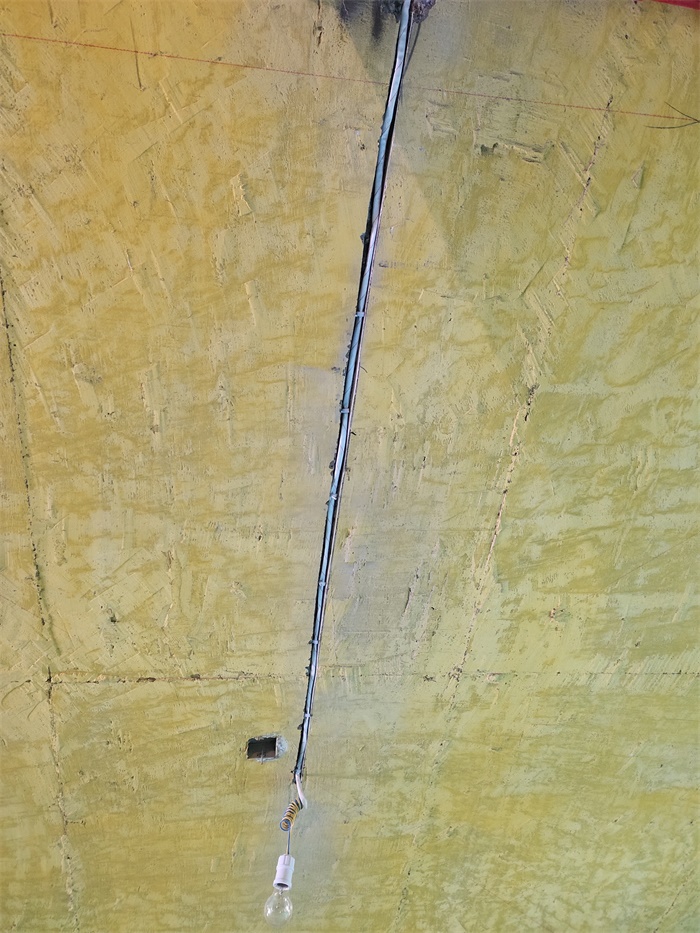

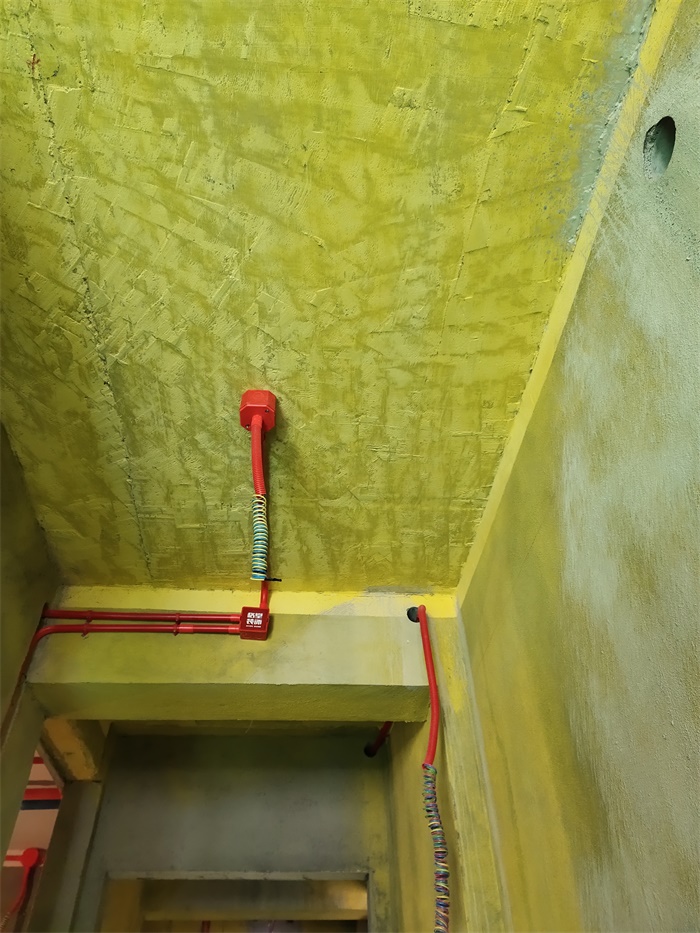

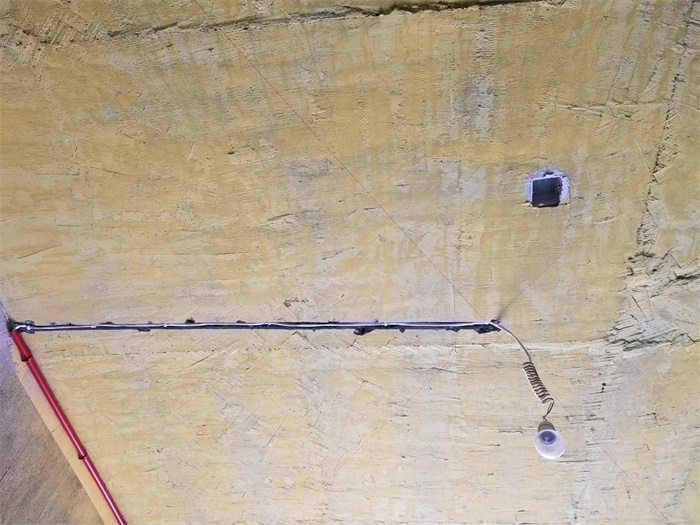

筒灯电线用波纹管保护
