衢州公馆11-1-3#134㎡现代—-几何

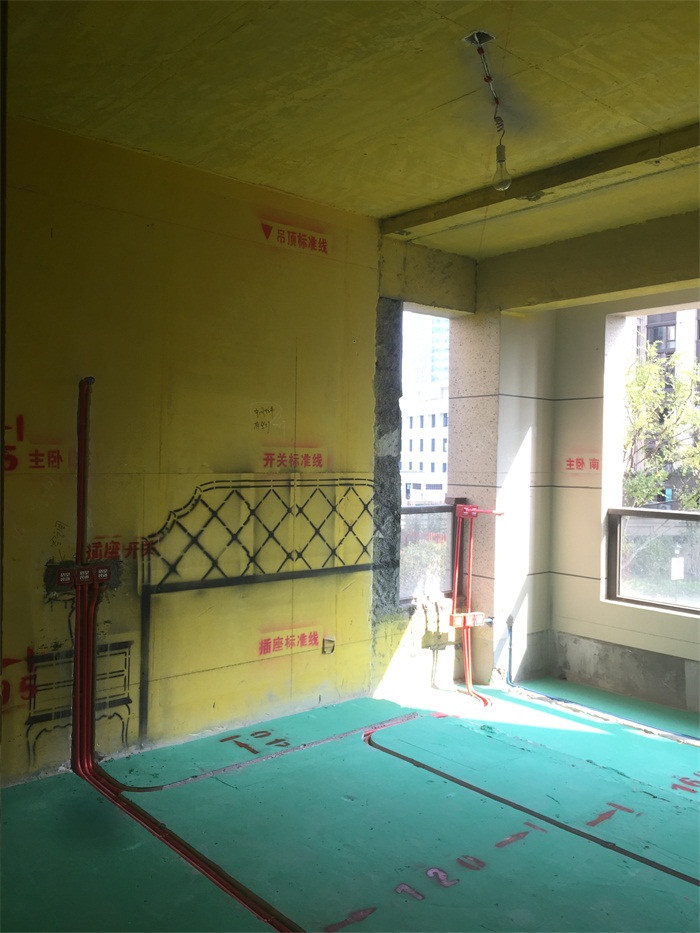

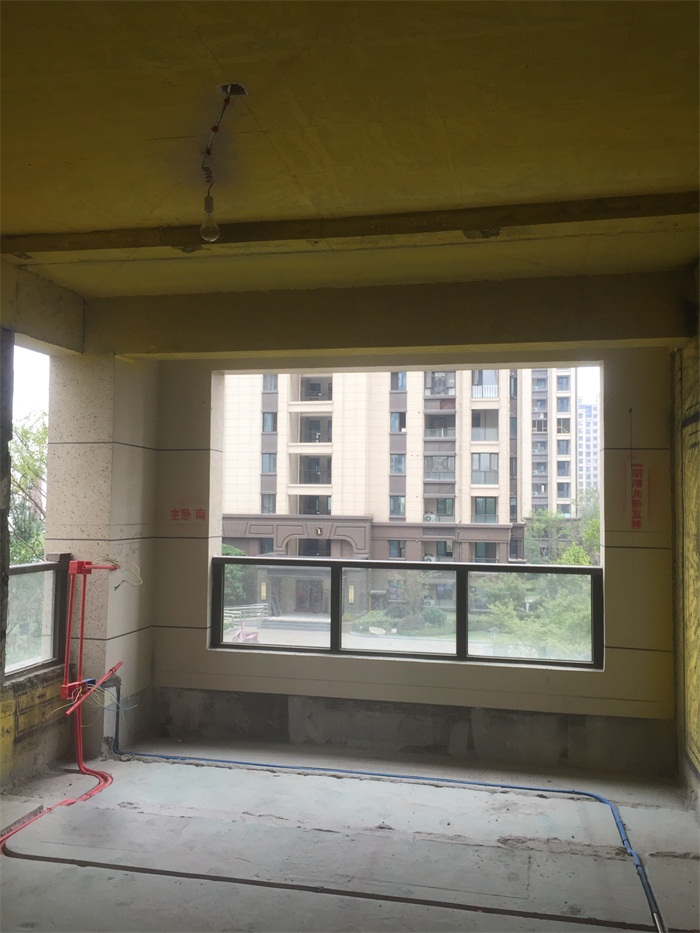

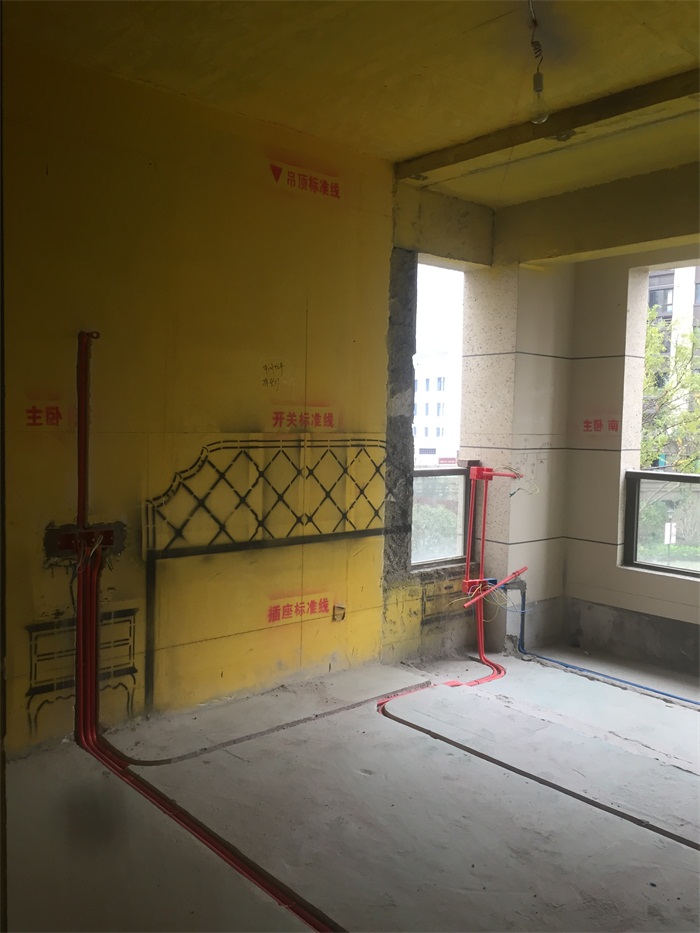

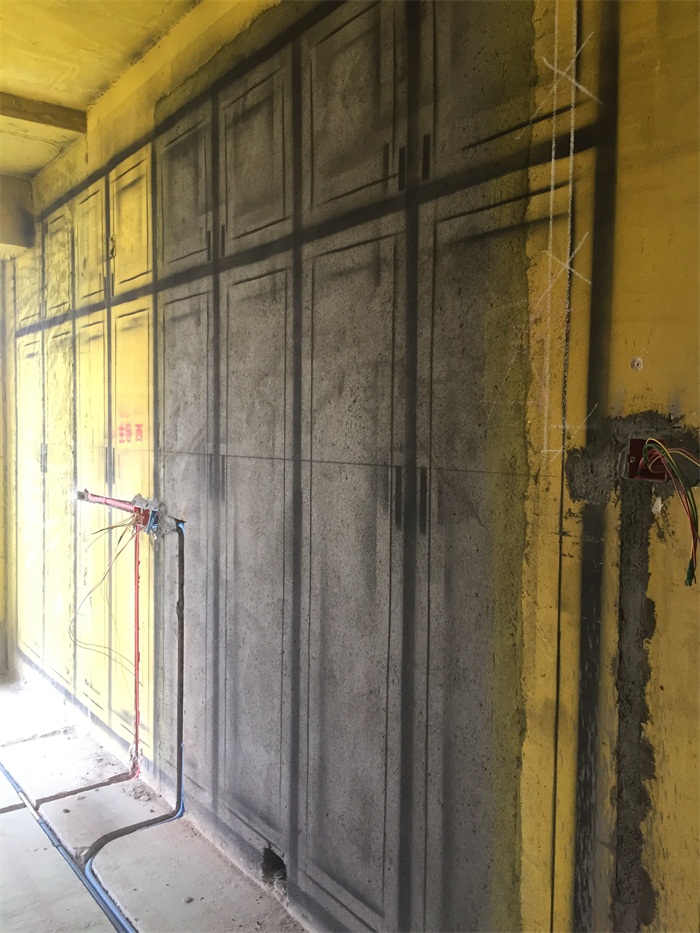

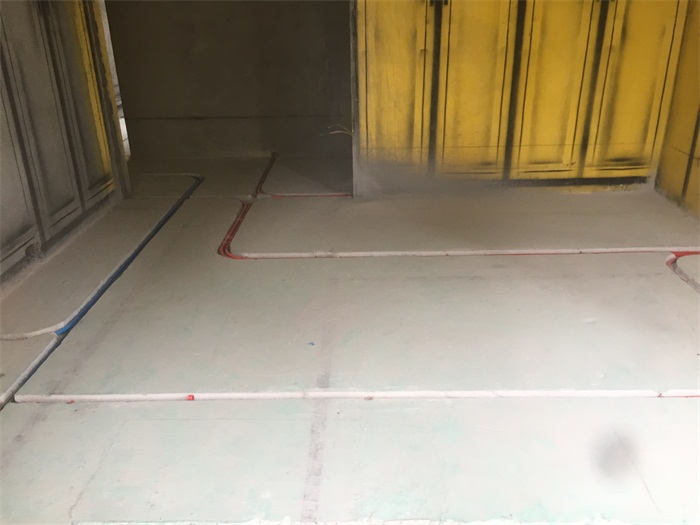

主卧墙面和地面线管布置横平竖直。

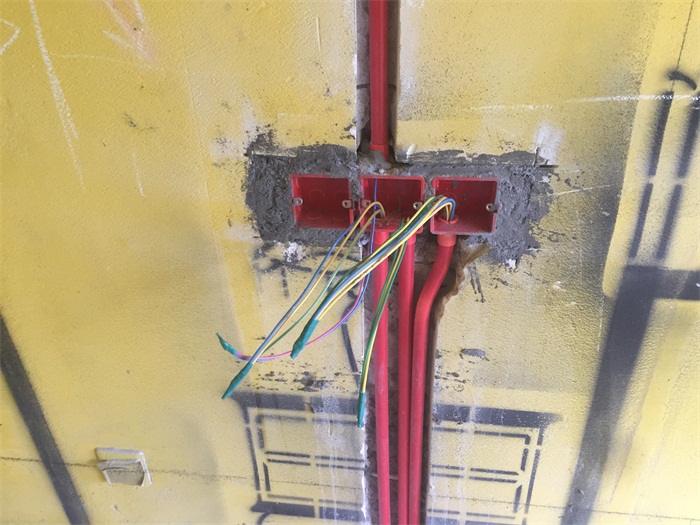

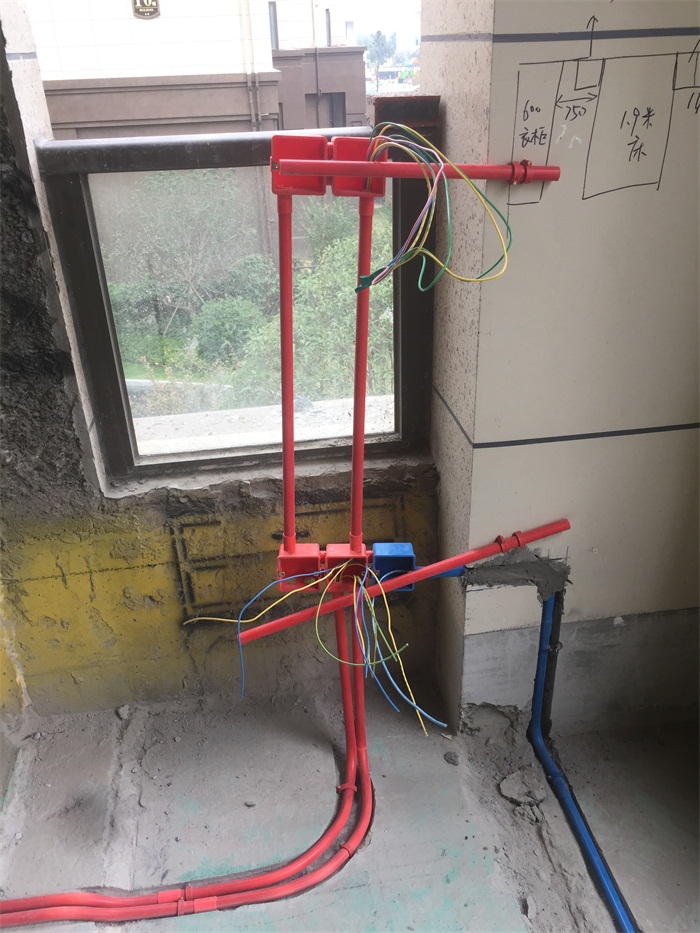

同一房间内插座开关水平高低≤5毫米，并排在一起的开关、插座必须保持横平竖直，必须要接地线。插座内左零右火，上接地。

房间墙面横线槽不得超过1.5米，防止后期墙面开裂。并且强弱电线距离30厘米以上，防止干扰。

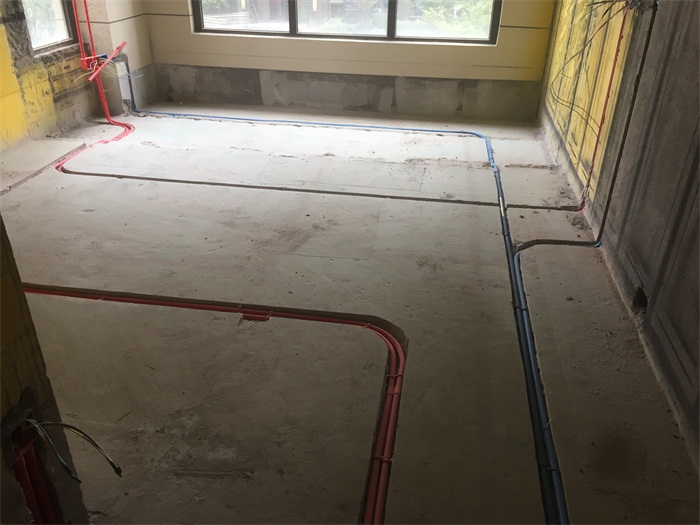

主卧强弱电线距离30厘米以上。

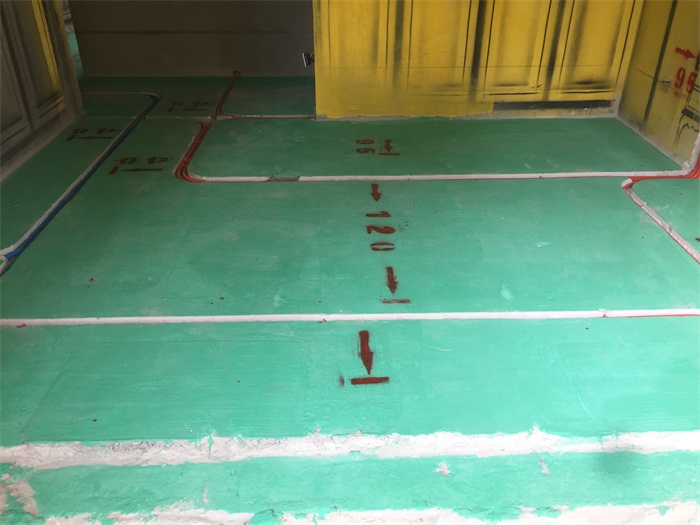

地面开槽深度够深，线管布好以后，并不会高出地面，工艺非常精细！

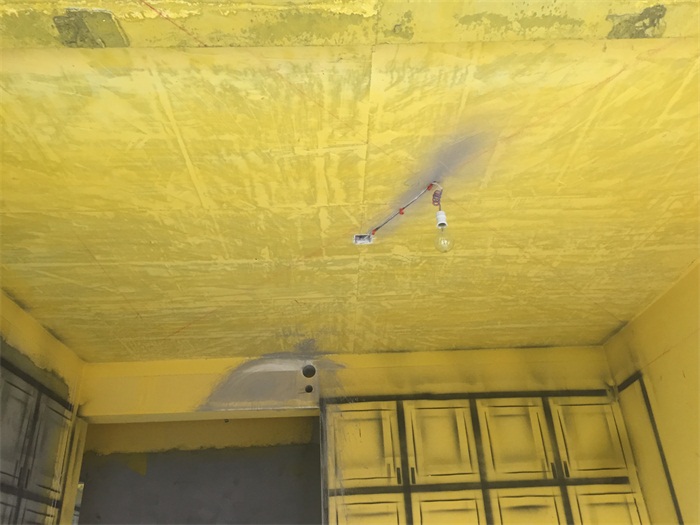

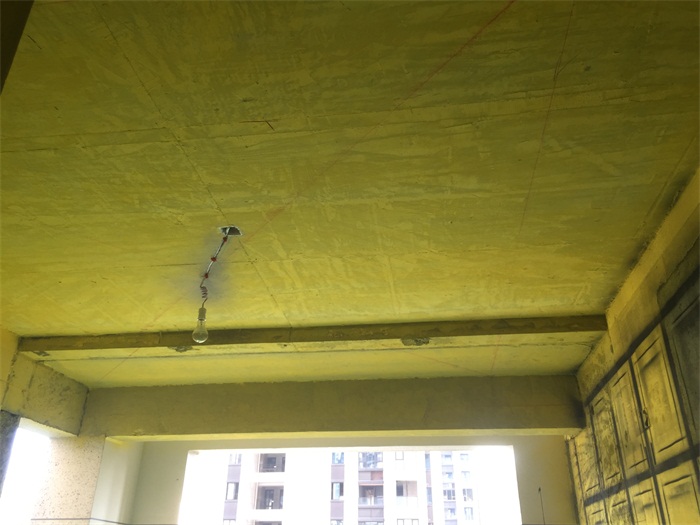

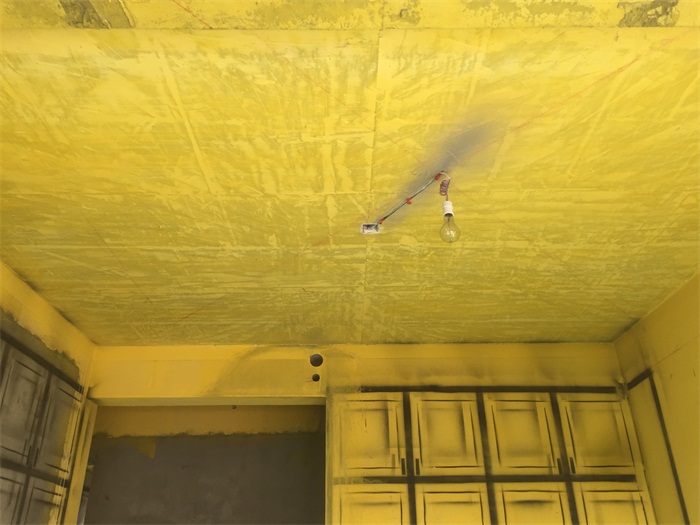

灯头线套黄腊管保护，防止电线划伤。

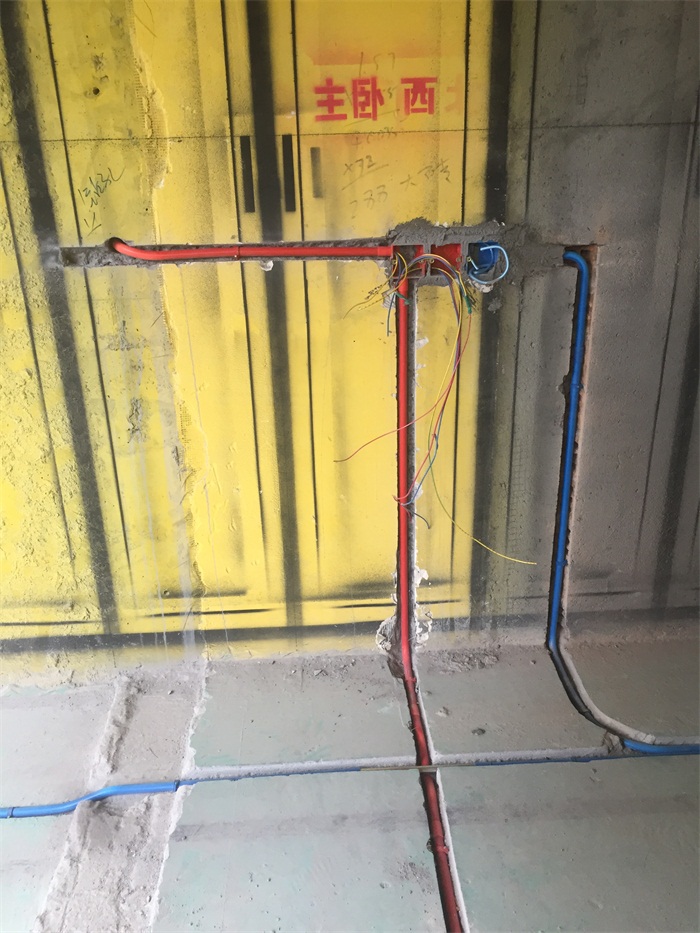

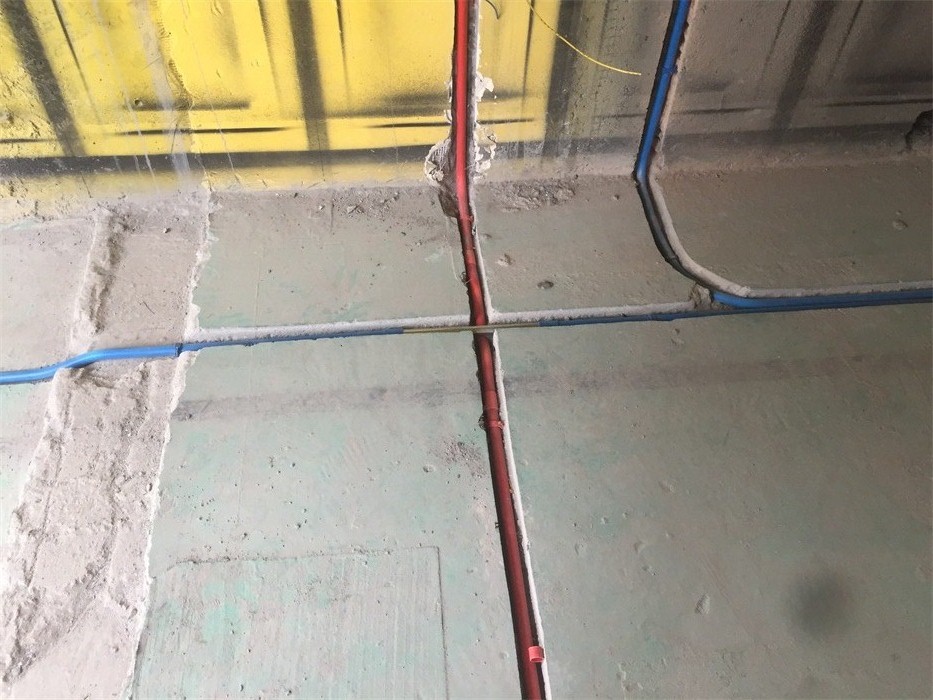

强弱电交接处用金属屏蔽管，防止干扰。

同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

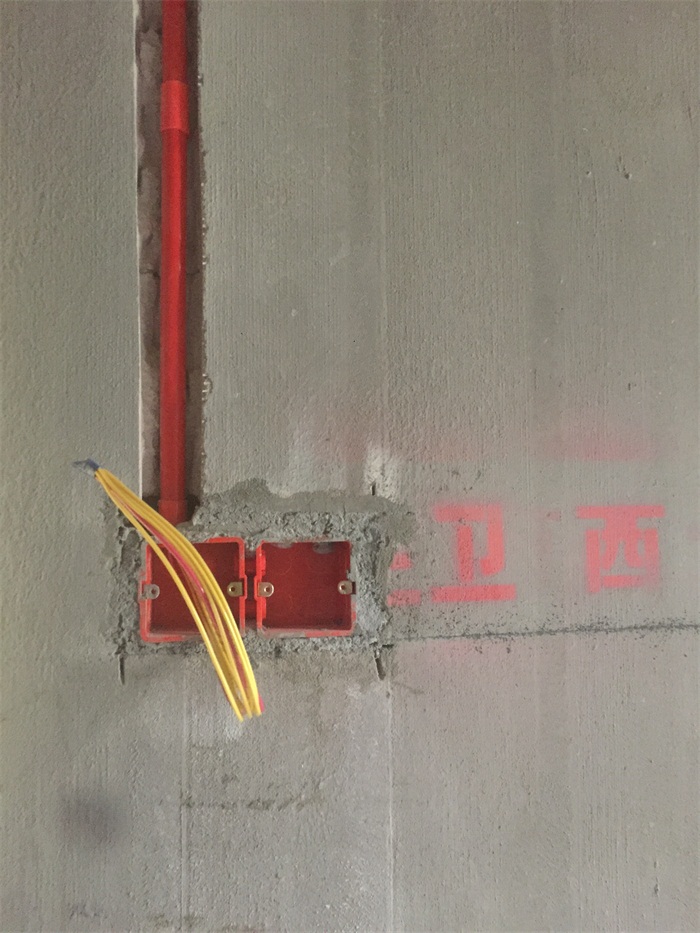

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

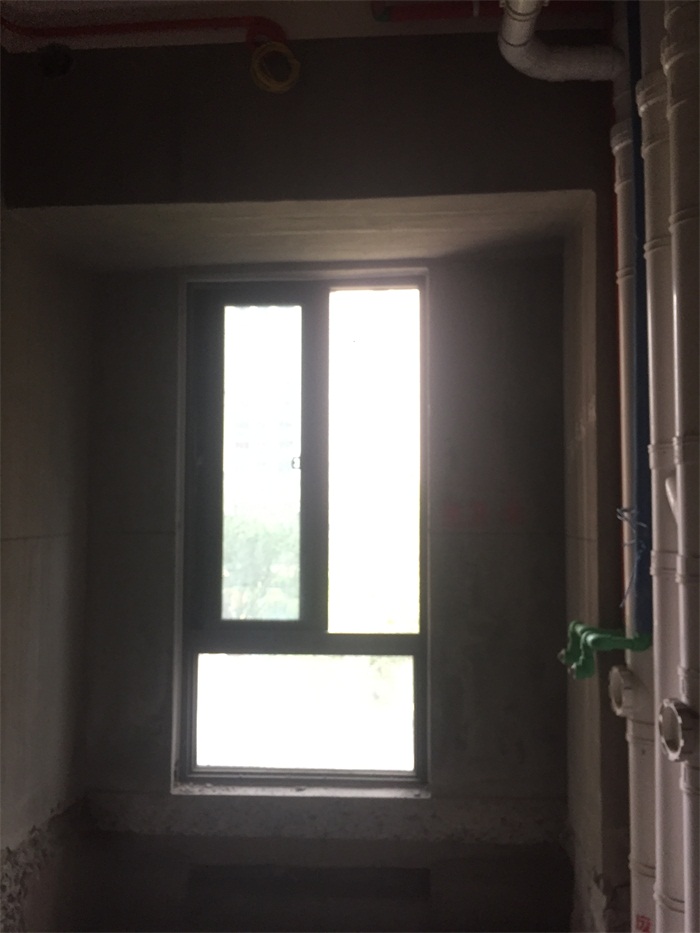

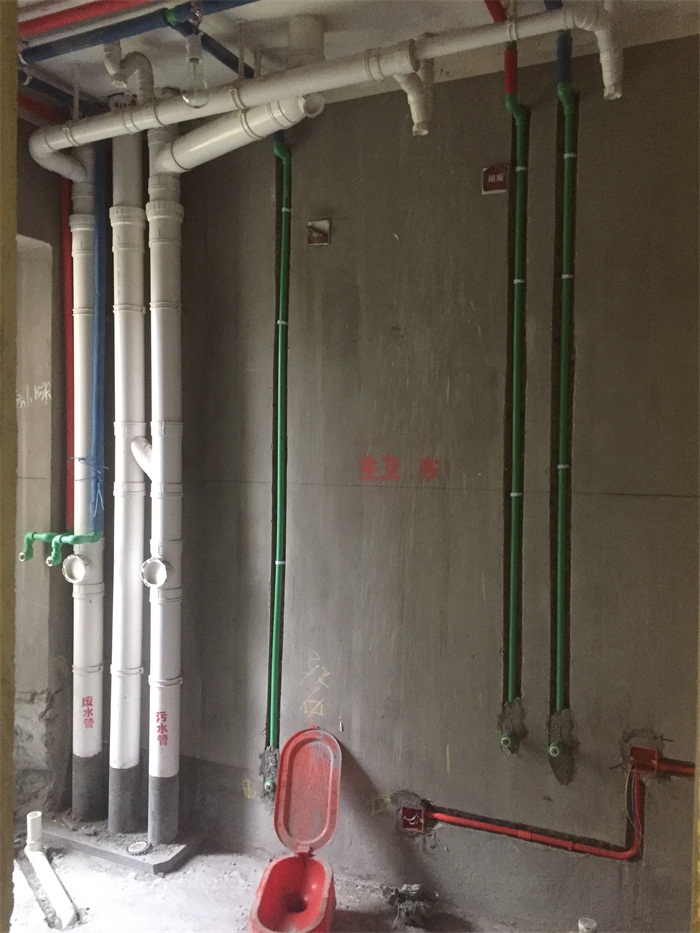

主卫墙面水管下垂式安装，防止后期安装打到水管。并且水管全部走墙，离地40-60cm之间，横平竖直，非常规范。

墙面冷热水管布置专业规范，左热右冷、上热下冷。

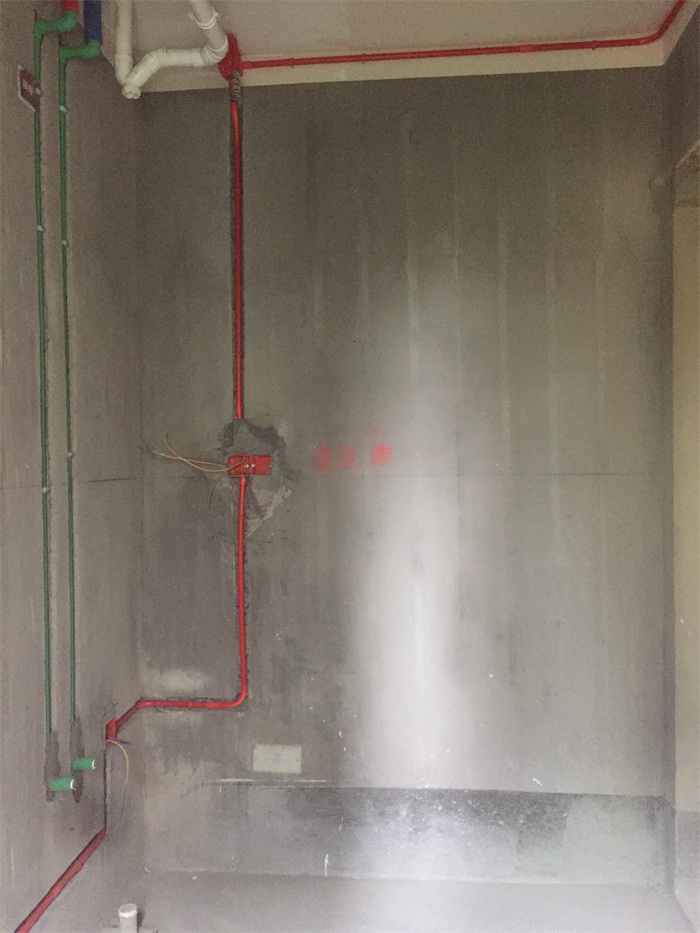

墙面线管布置横平竖直，强电用红线盒、红线管，弱电用蓝线盒、蓝线管。

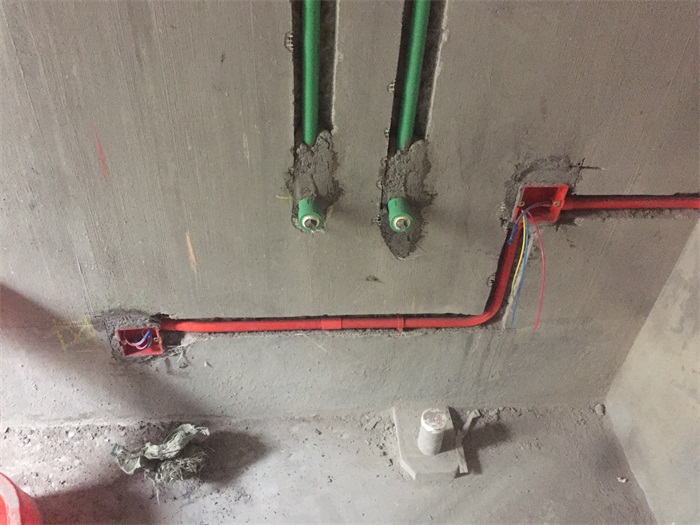

墙面水管和线管间距30公分以上。

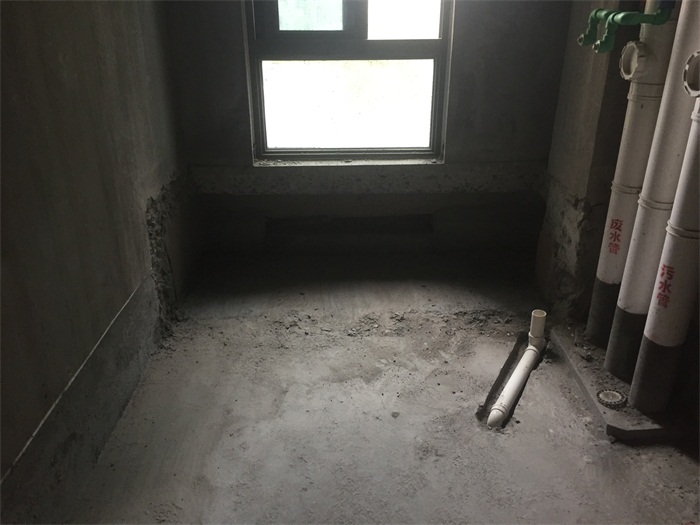

下水管道口与墙面间距11公分，淋浴房切割八角地漏的下水管道与墙面间距7.5公分。

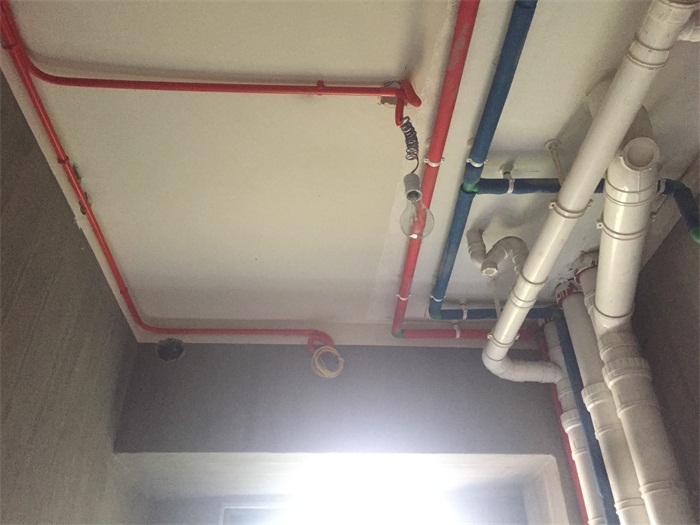

主卫顶部交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护。

水管走顶并用保温棉保护好，可以杜绝冷凝水、保证水温不流失，也可以预防吊顶损坏和霉变，工艺非常规范！水管吊卡间距60-80公分，防止水管抖动和脱落。

同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。

柜体内水管采用内丝外露，直接法能及时发现渗水哦！

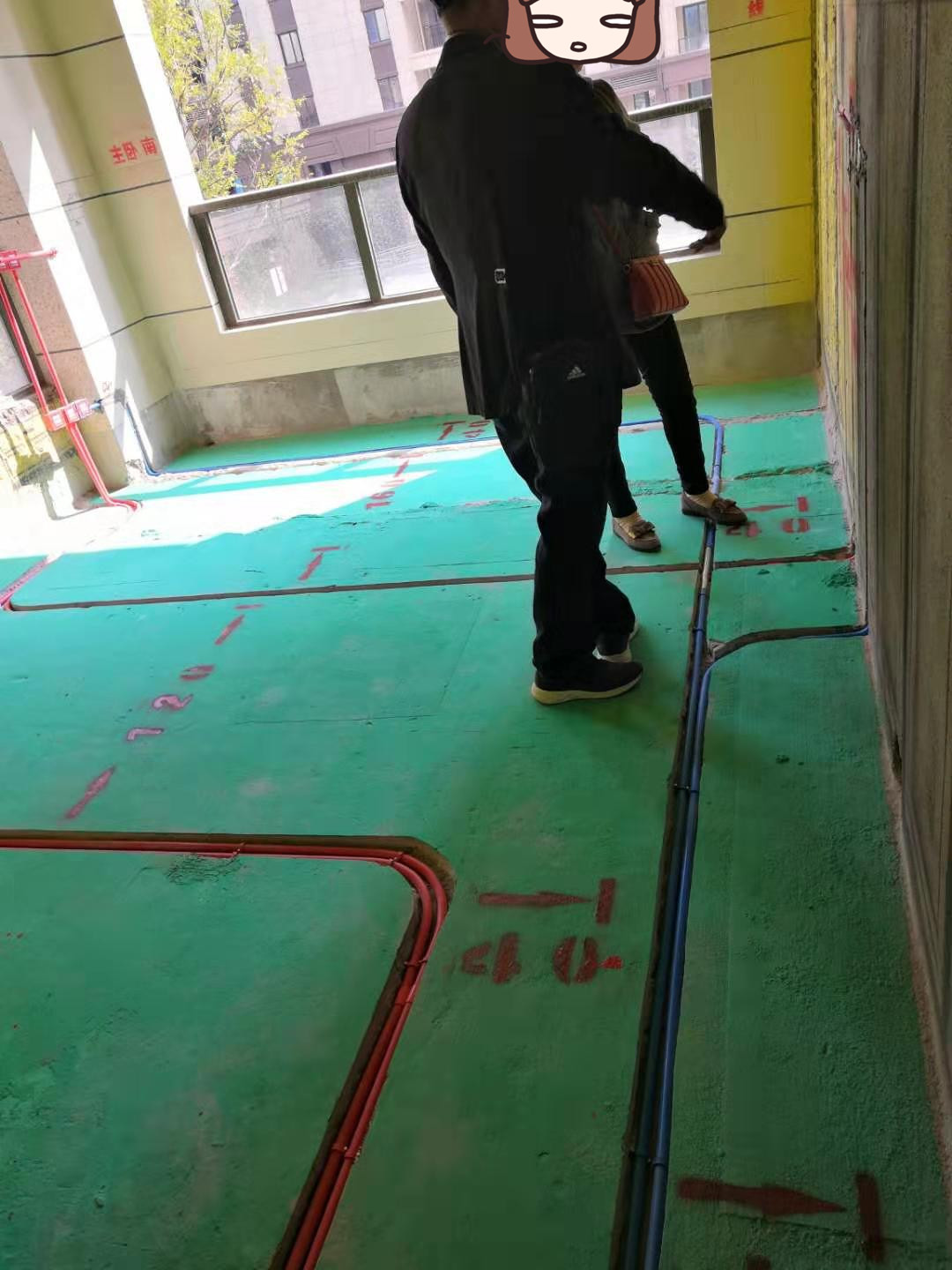

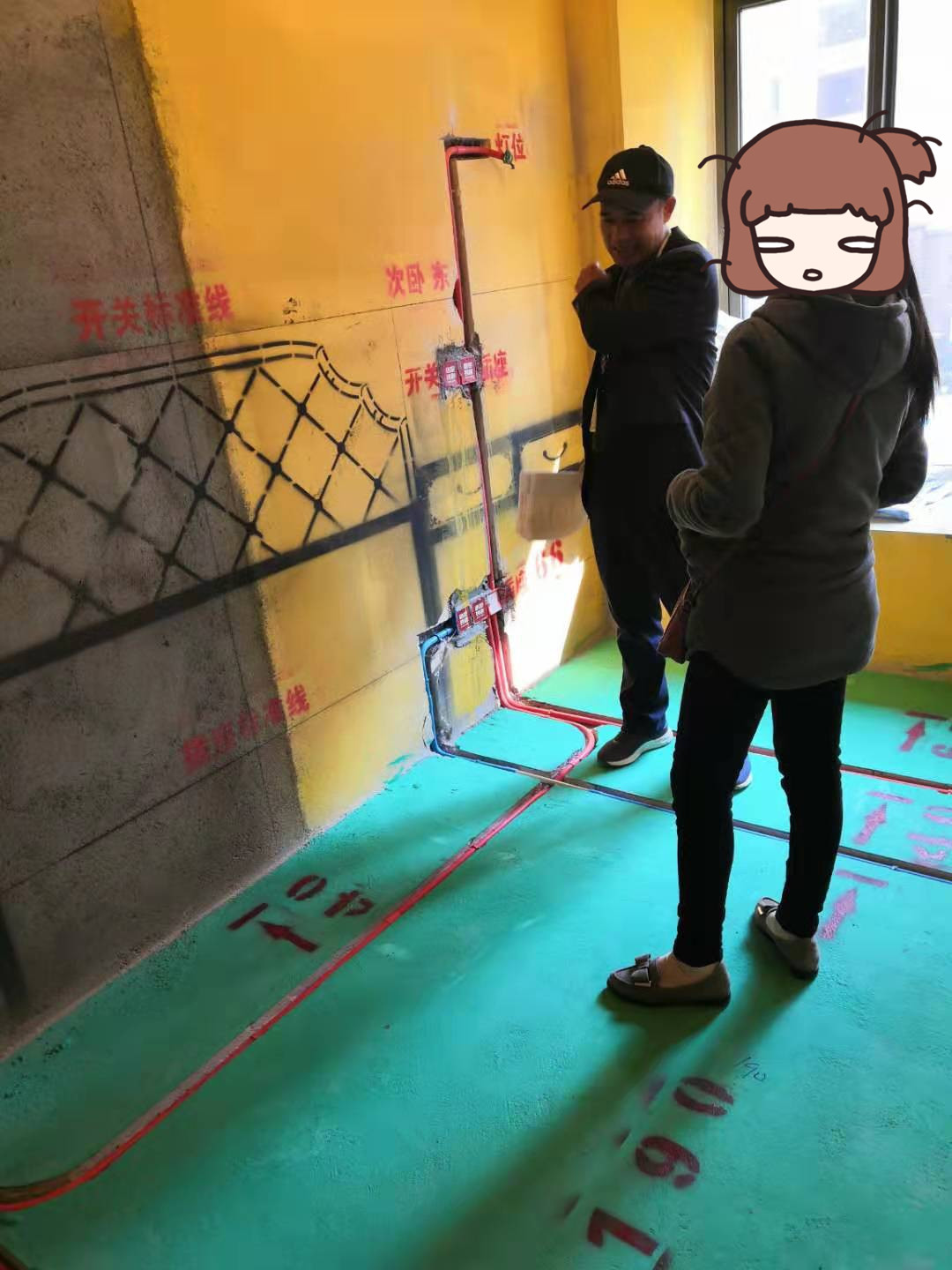

工程部监理和业主，正在次卧水电验收。

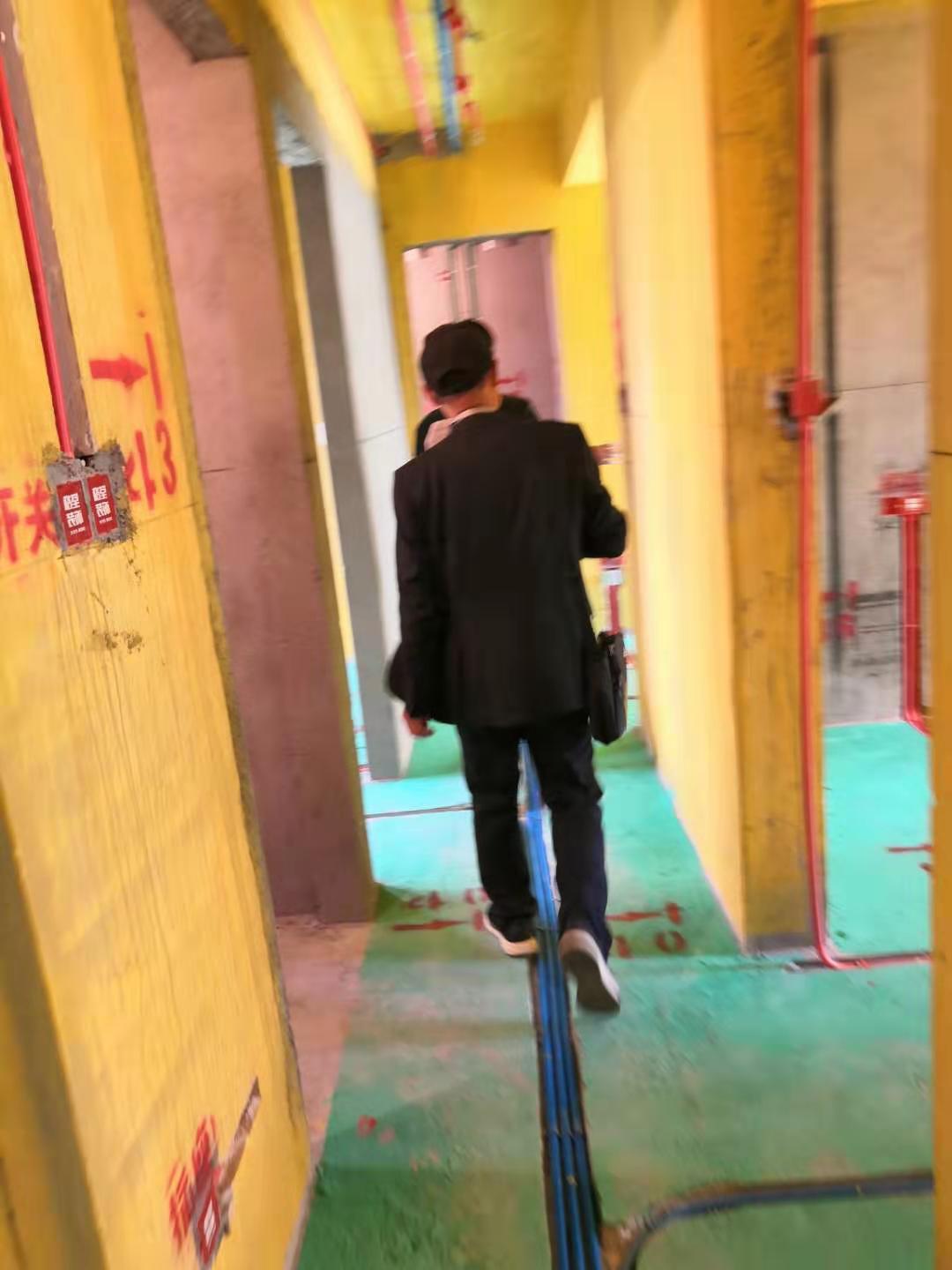

正在房间过道水电验收。

正在主卧水电验收。

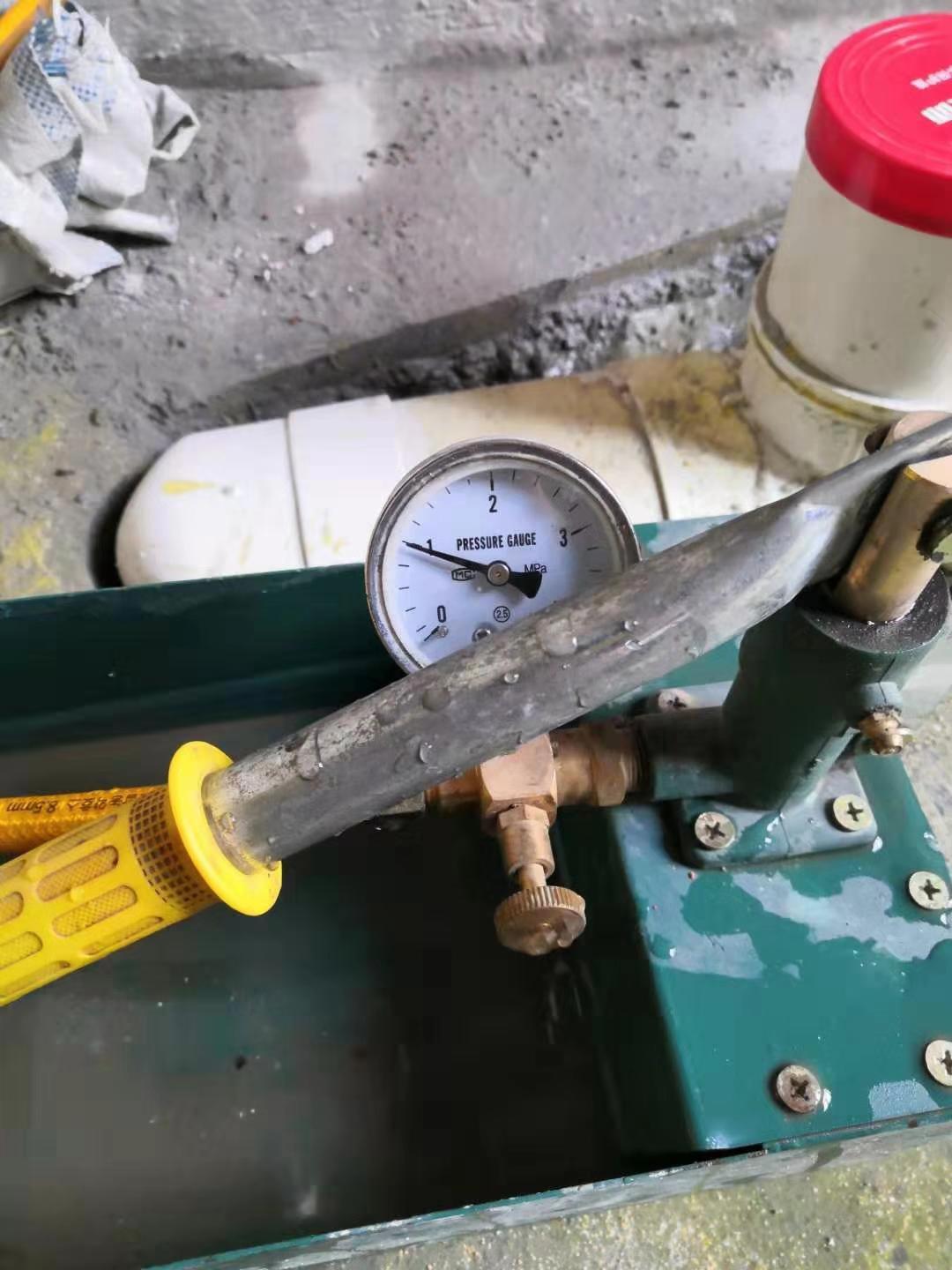

水管水压测试应达到1兆帕，试压一小时以上不降压，无渗漏现象。

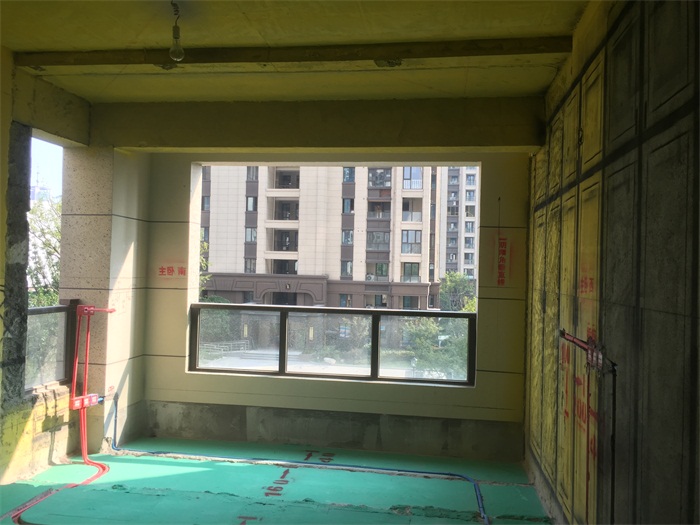

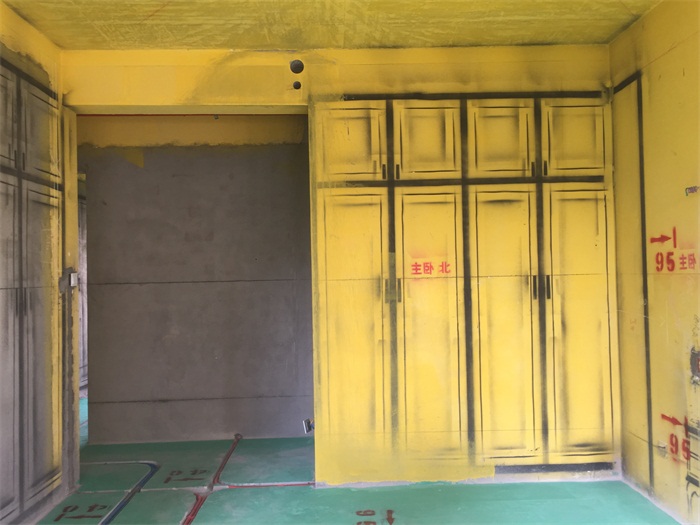

主卧水电分布。

主卧水电分布。
