衢州公馆11-1-3#134㎡现代—-几何

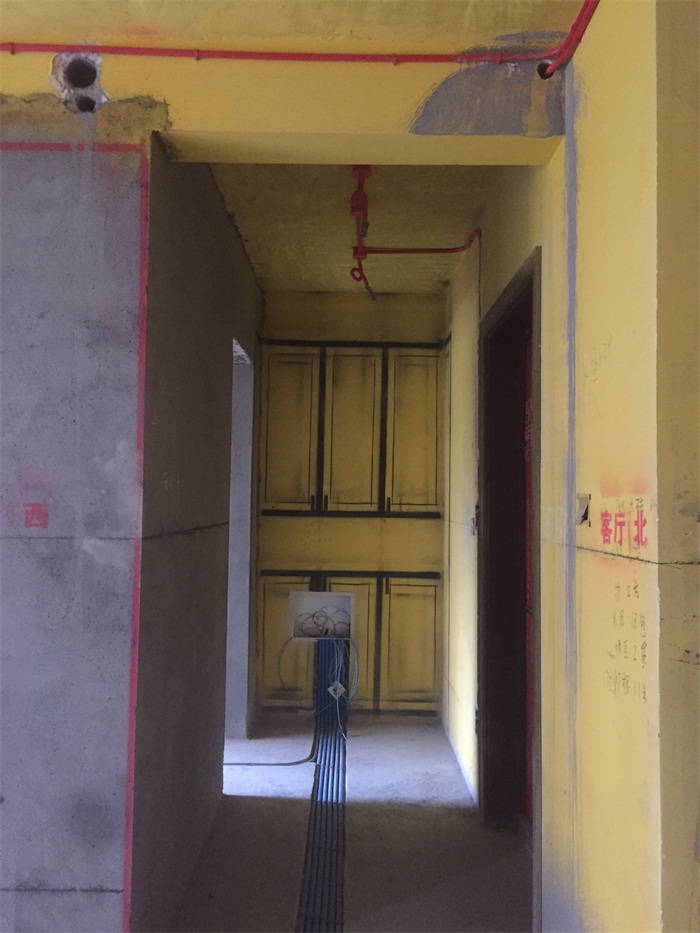

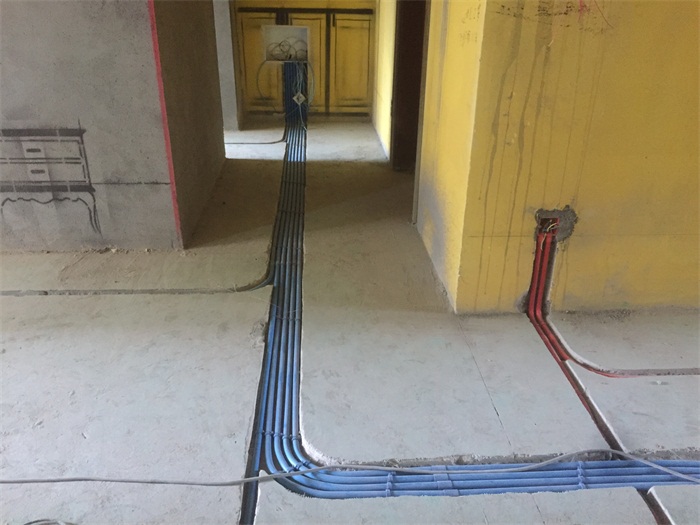

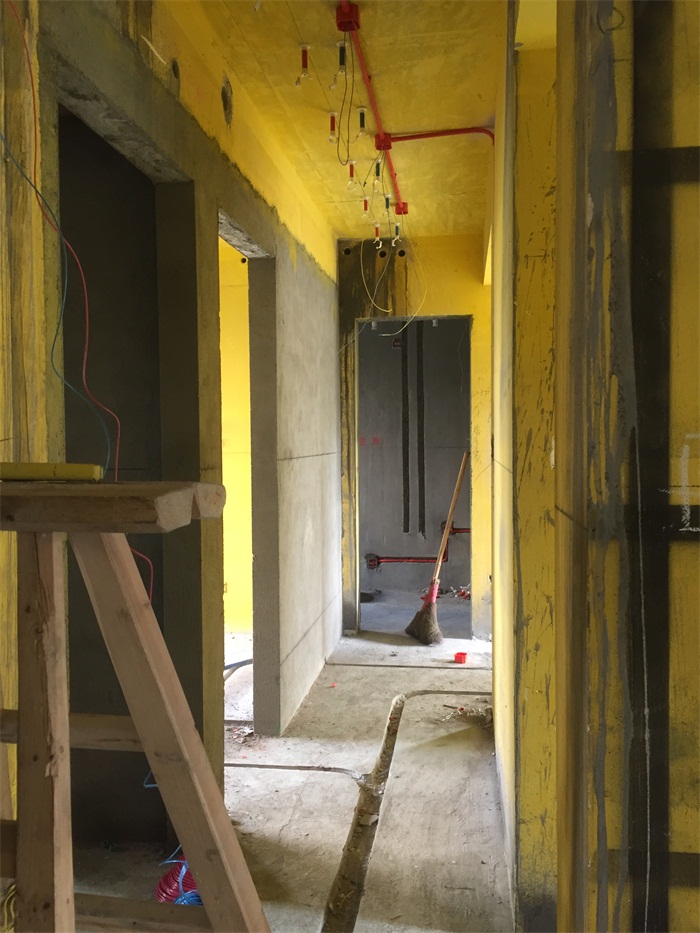

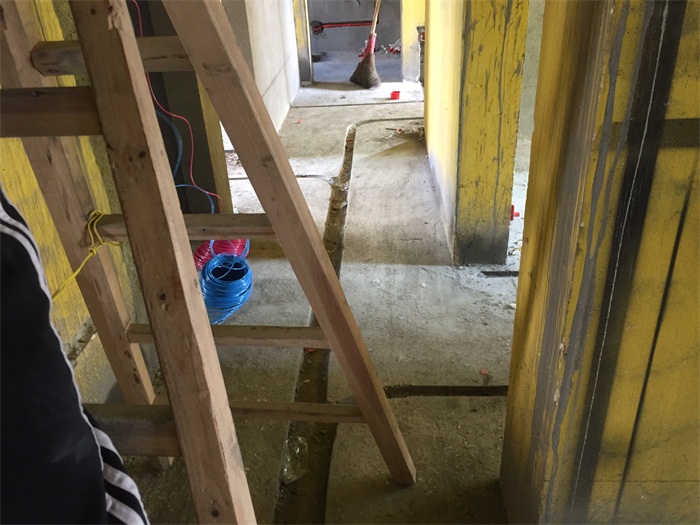

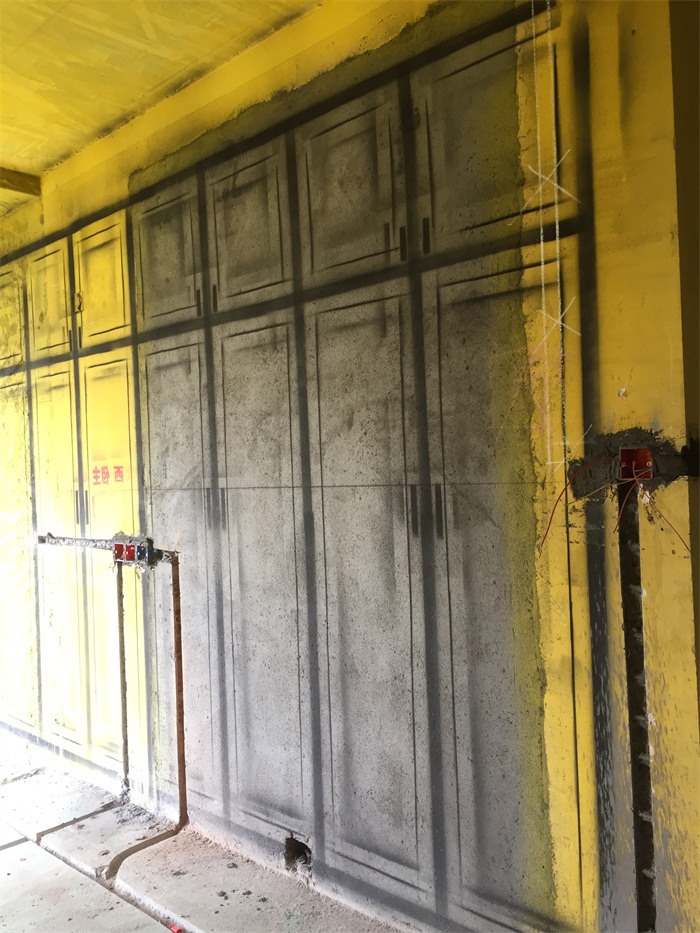

房间过道墙面和地面线槽横平竖直哦！

墙面线管并排2根以上每根相隔1厘米水泥砂浆缝.

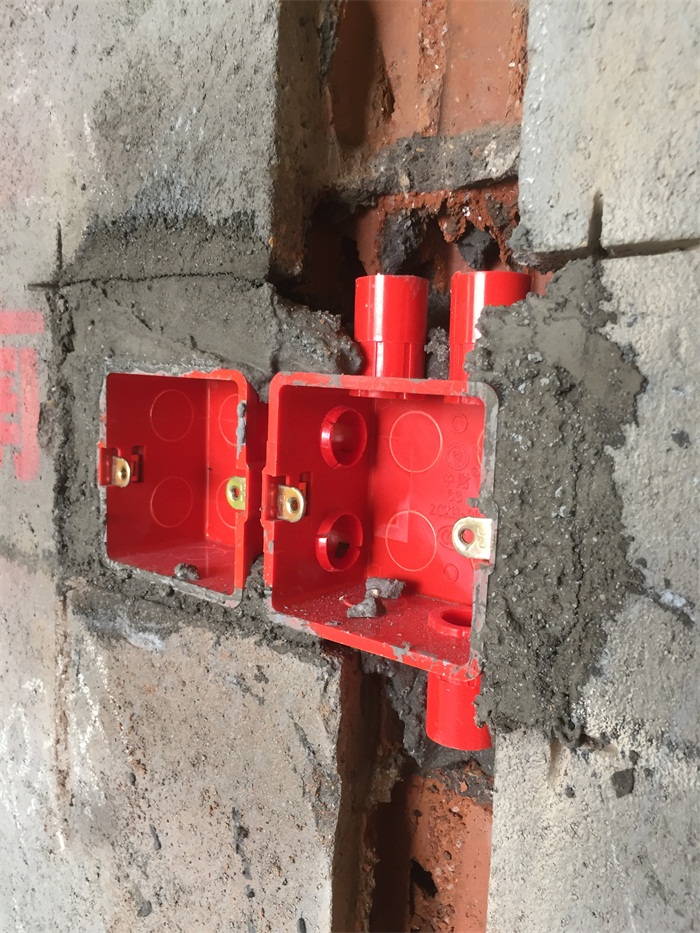

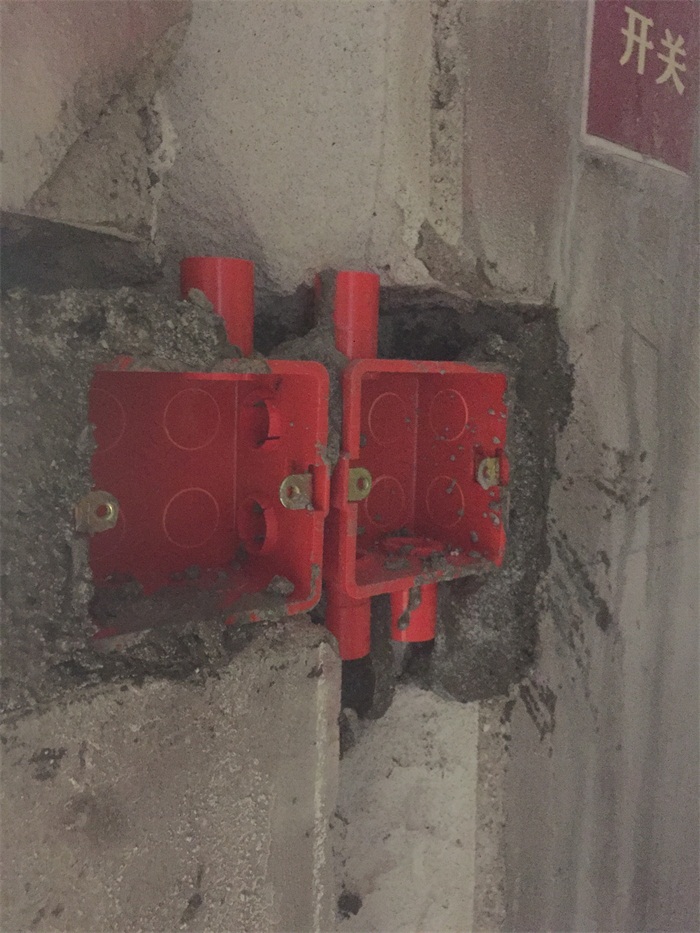

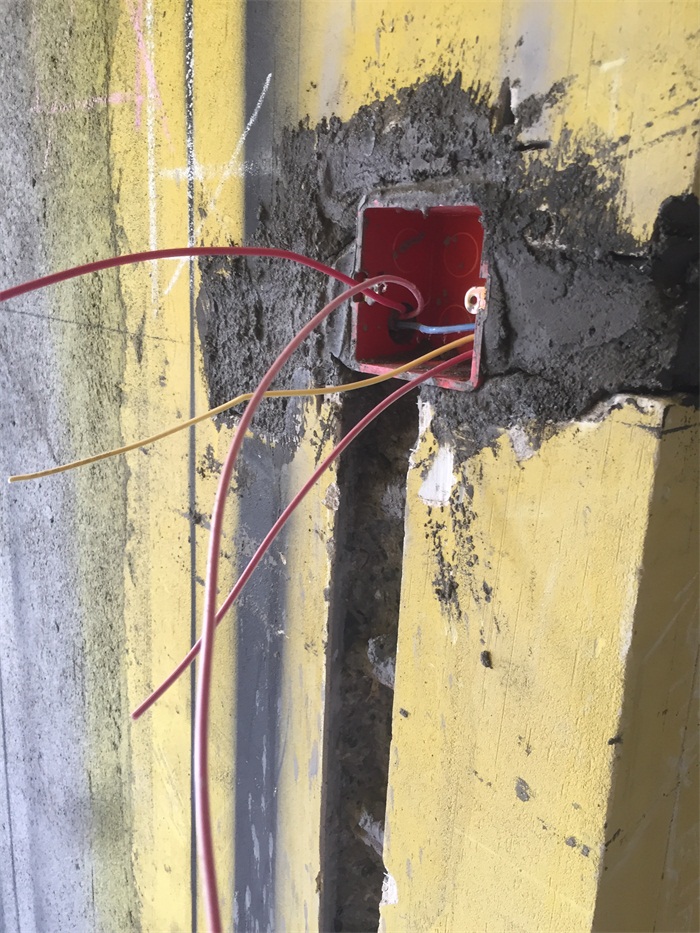

墙面暗盒安装平整，墙面暗盒之间已套2个快速连接件连接，线管线盒连接加杯梳，使连接更加牢固并起防止穿线时破坏电线绝缘层作用。

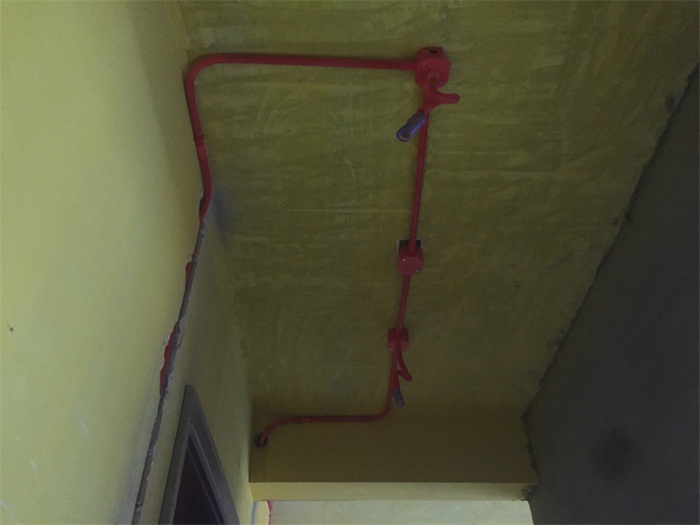

顶部交接处用八角盒和杯梳连接线管，防止电线划伤，并且水管吊卡安装平整。

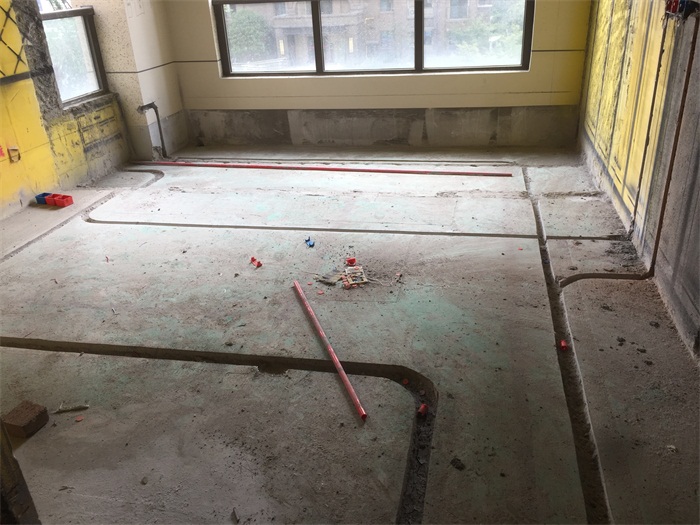

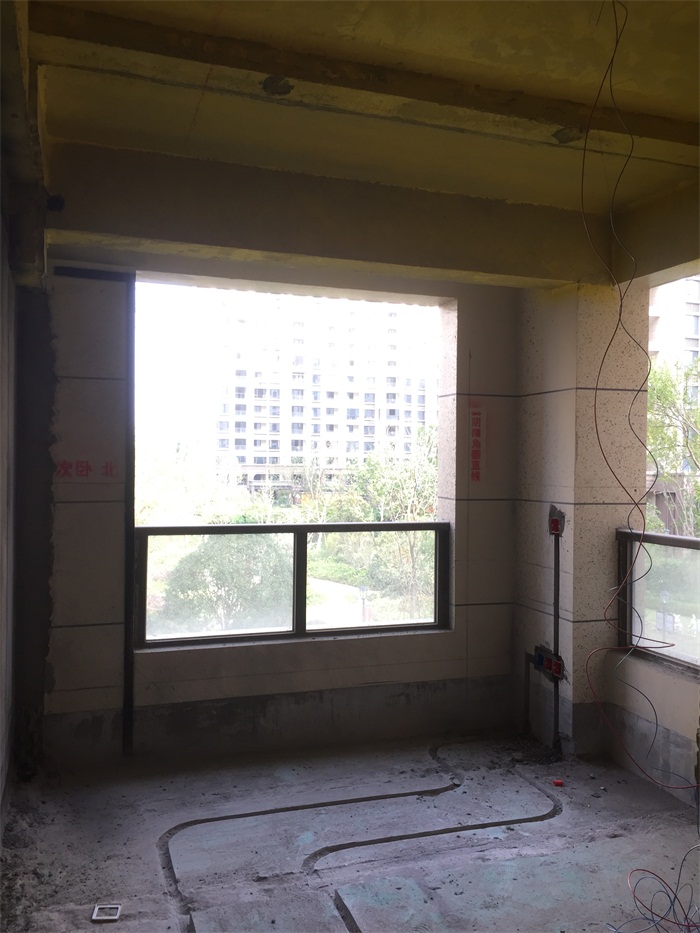

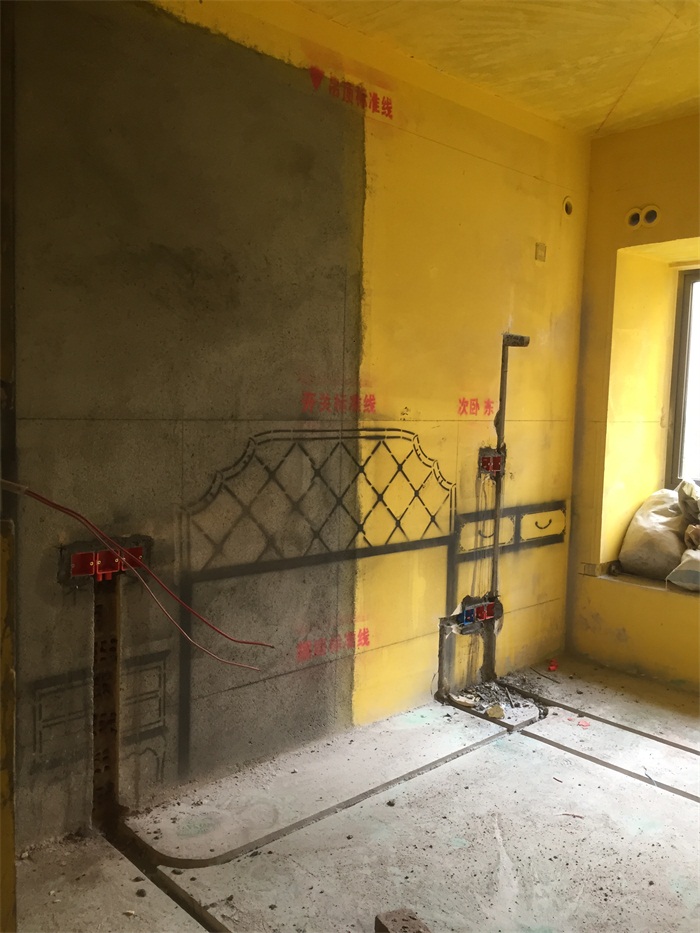

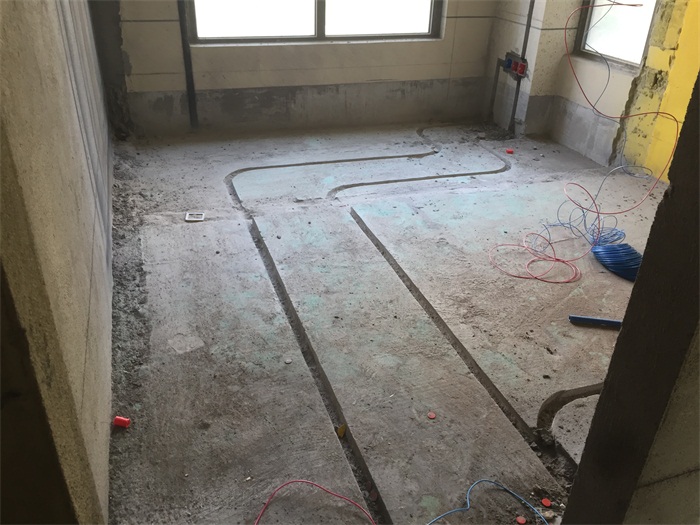

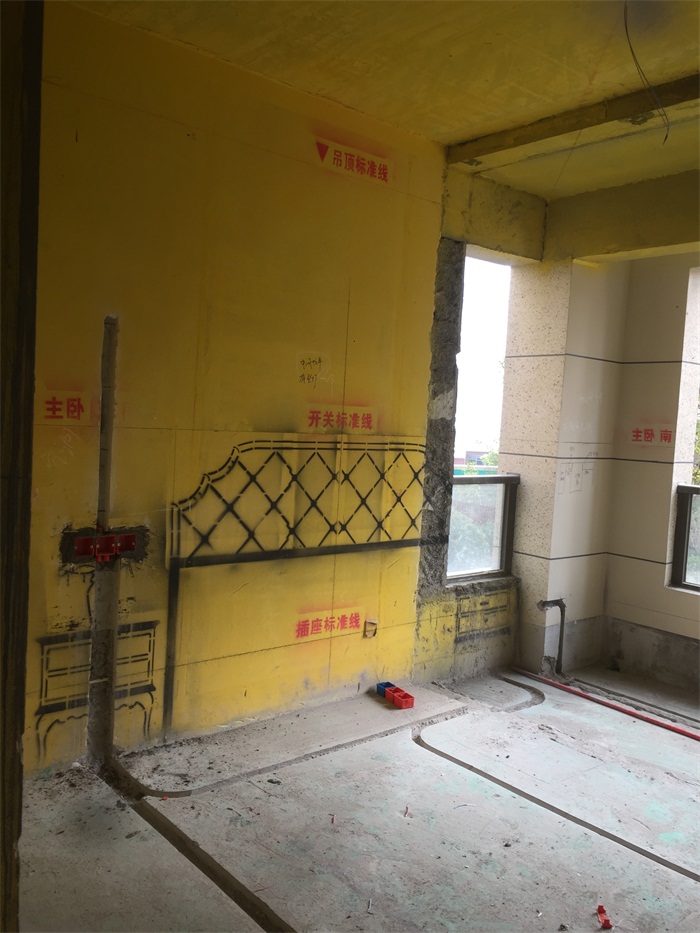

主卧墙面和地面线槽横平竖直。

开槽标准，线管低于地面1公分。

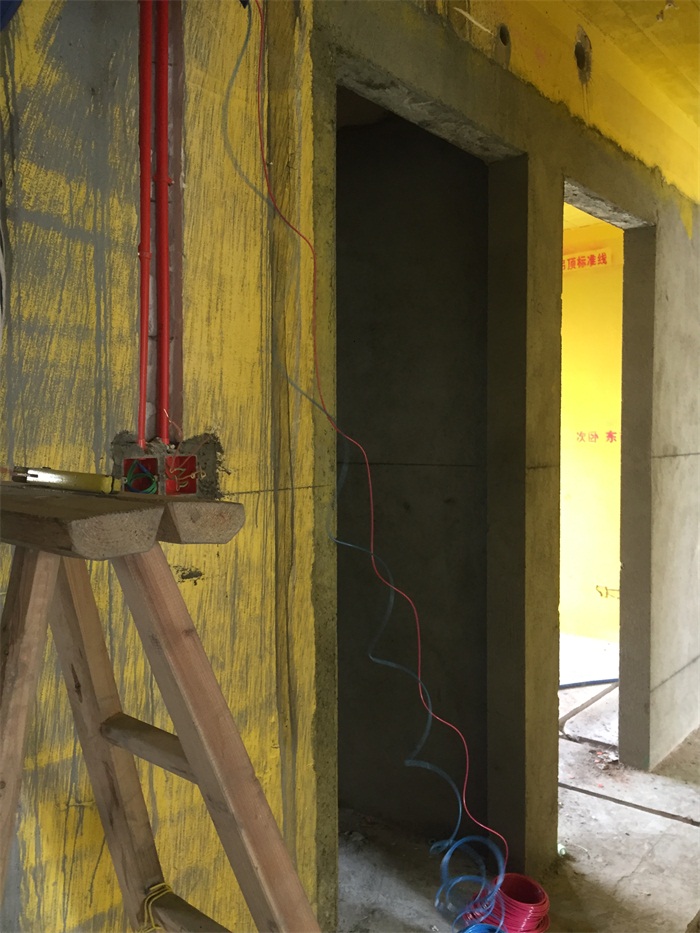

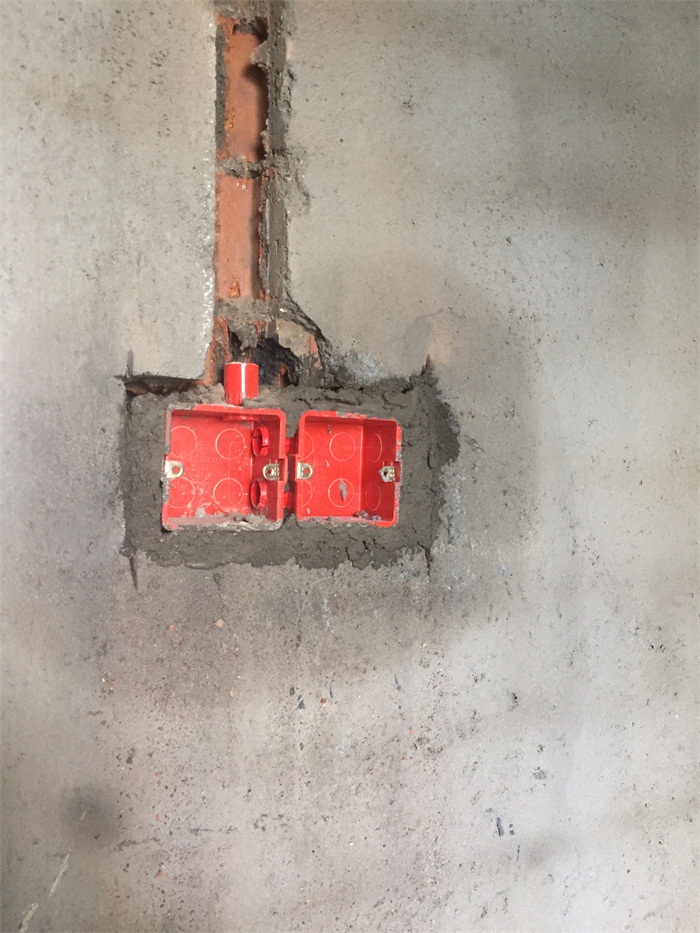

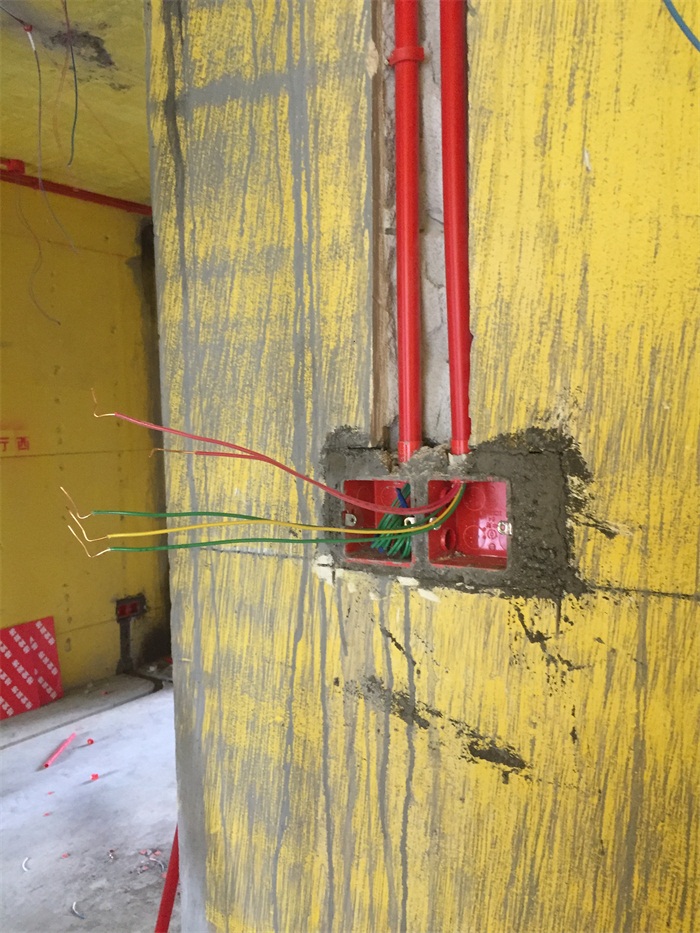

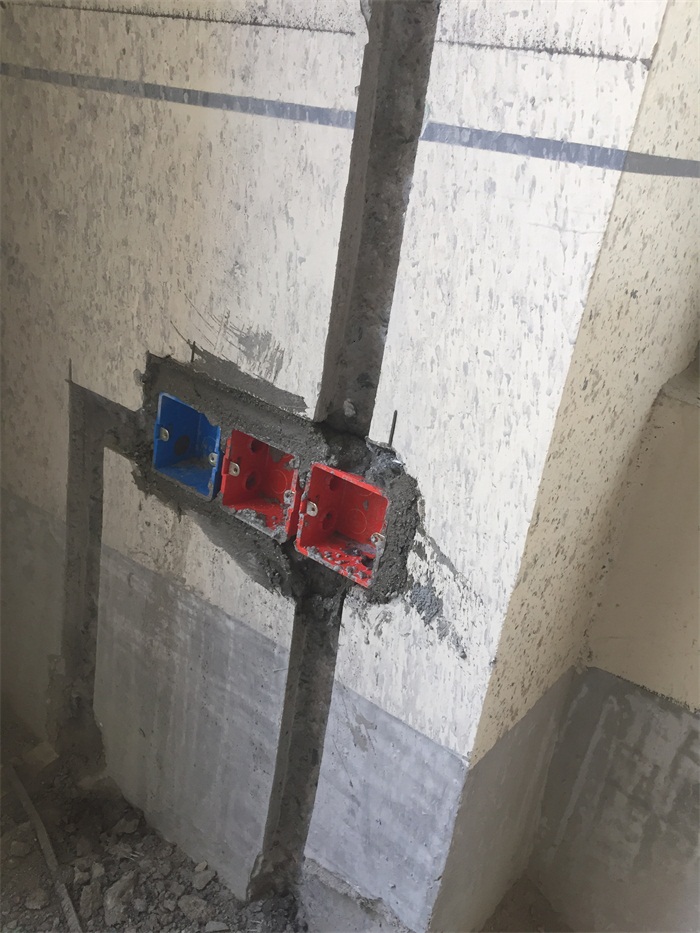

墙面暗盒安装平整，强电用红线盒、红线管，弱电用蓝线盒、蓝线管。

墙面暗盒之间已套2个快速连接件连接，线管线盒连接加杯梳，使连接更加牢固并起防止穿线时破坏电线绝缘层作用。

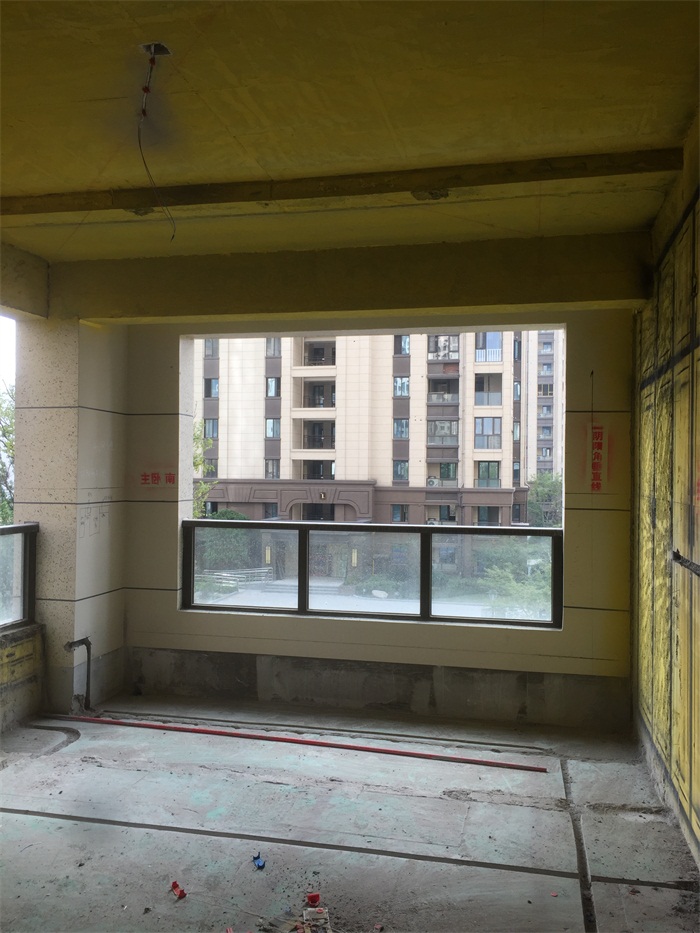

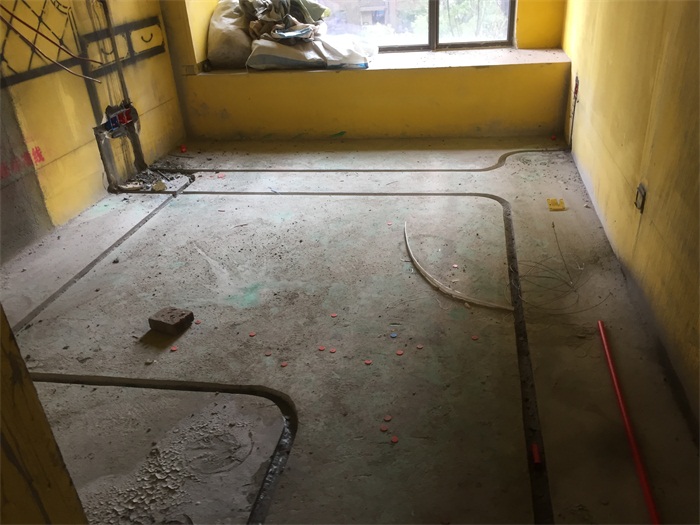

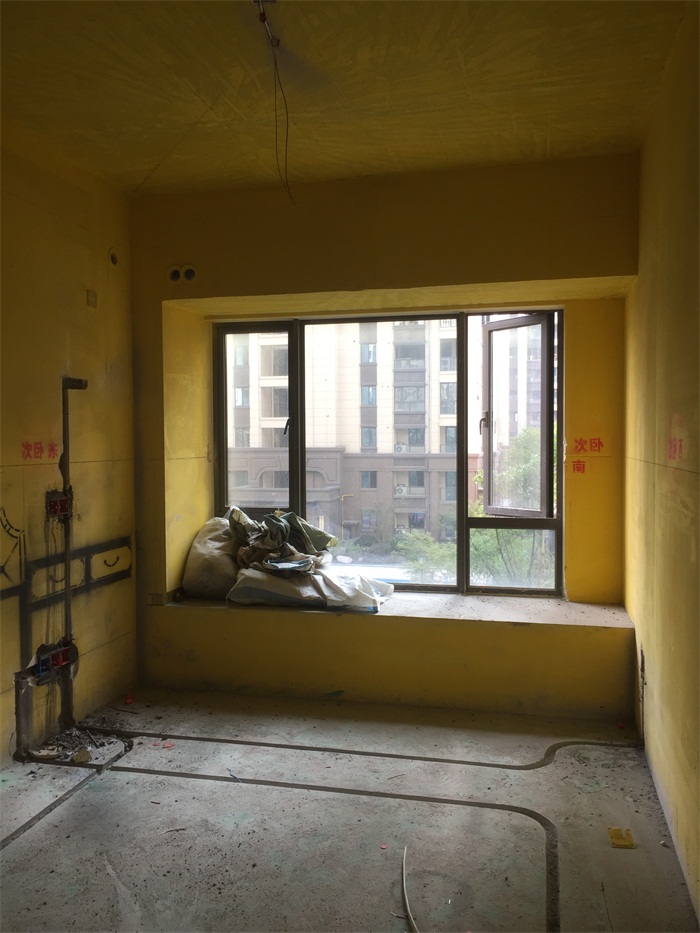

次卧墙面和地面线槽横平竖直哦！

开槽标准，线管低于地面1公分。

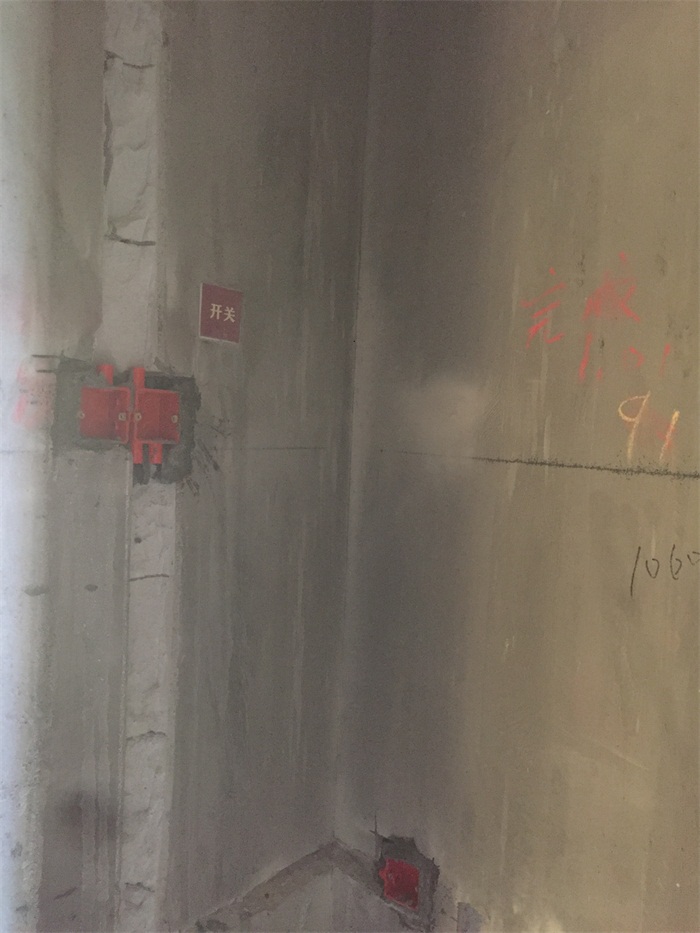

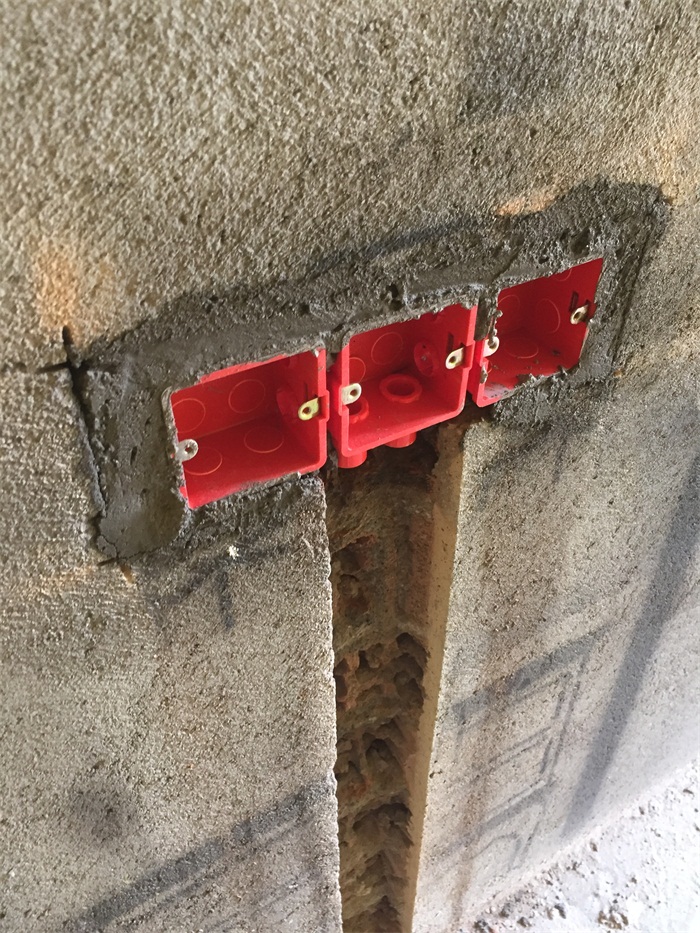

墙面暗盒安装平整。

墙面暗盒之间已套2个快速连接件连接，线管线盒连接加杯梳，使连接更加牢固并起防止穿线时破坏电线绝缘层作用。

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

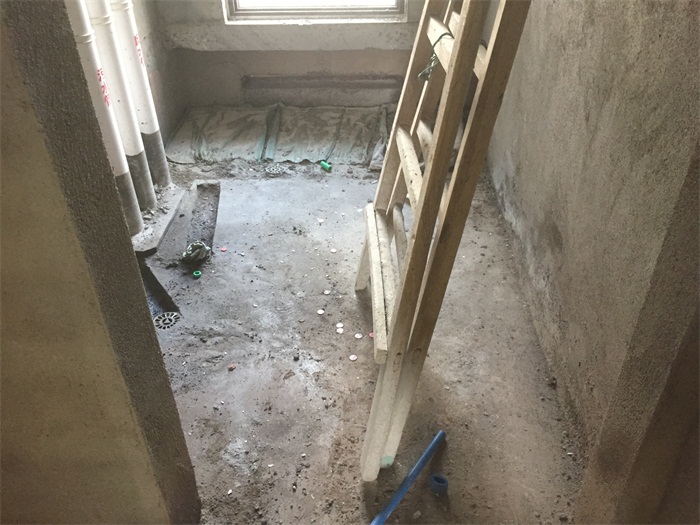

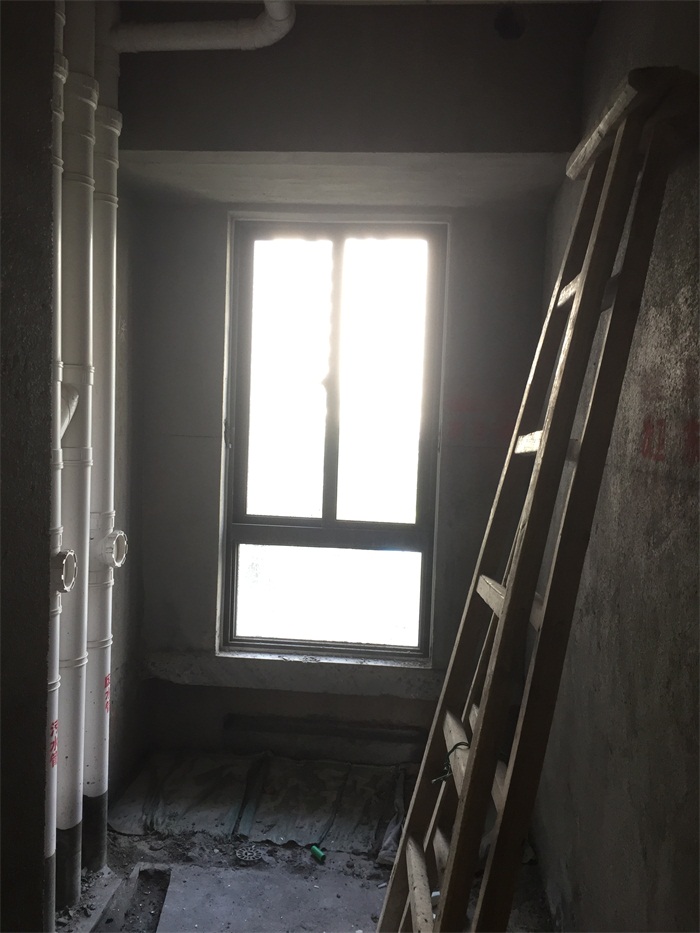

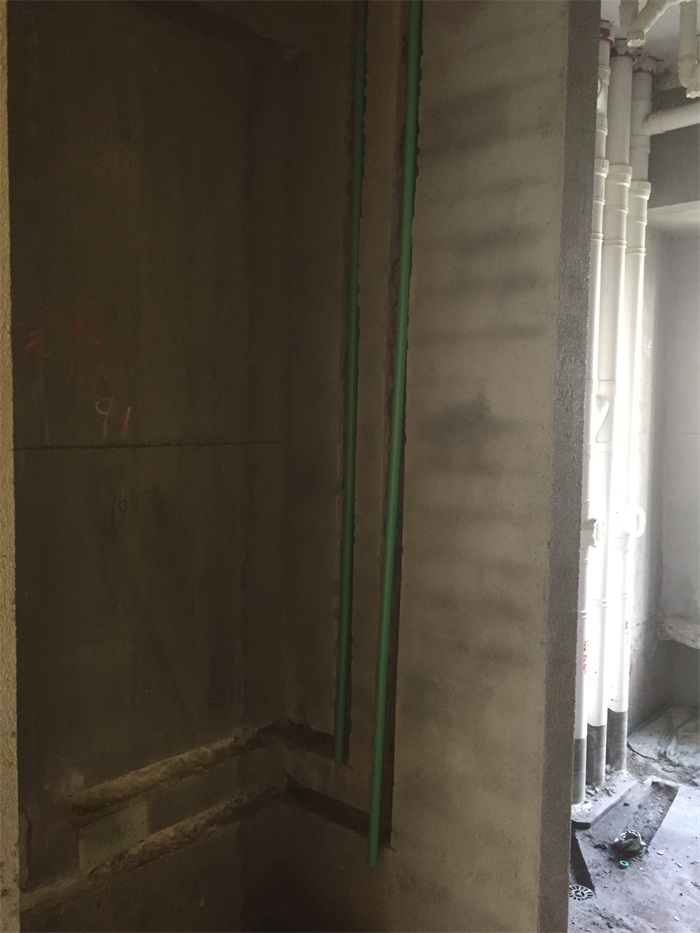

次卫干区墙面正在布置水管。

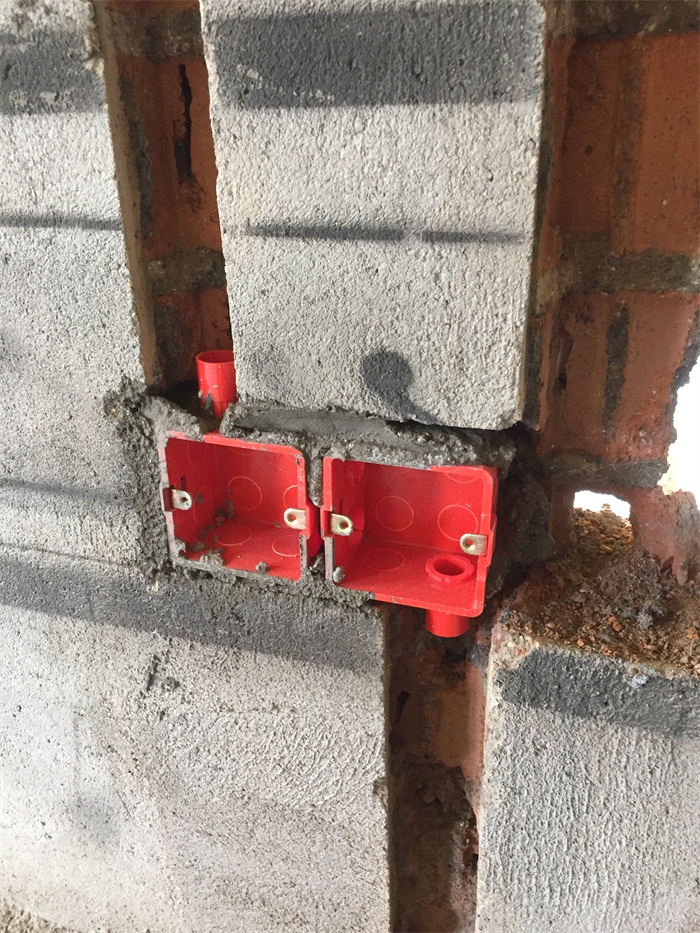

墙面暗盒安装平整。强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。暗盒用格堂专用保护盖都保护好，防止砂石掉落。

墙面暗盒之间已套2个快速连接件连接，线管线盒连接加杯梳，使连接更加牢固并起防止穿线时破坏电线绝缘层作用。

次卫墙面暗盒安装平整，强电用红线盒、红线管，弱电用蓝线盒、蓝线管。线管要加杯梳，方便抽拉电线和后期维护。

墙面暗盒之间已套2个快速连接件连接，线管线盒连接加杯梳，使连接更加牢固并起防止穿线时破坏电线绝缘层作用。

次卧墙面和地面线槽横平竖直。

开槽标准，线管低于地面1公分。

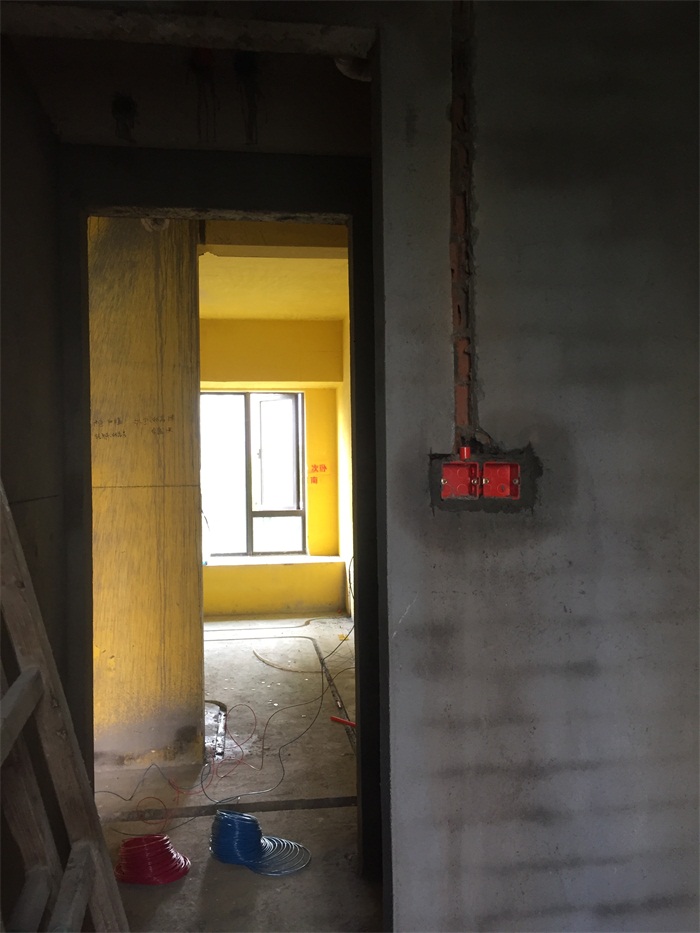

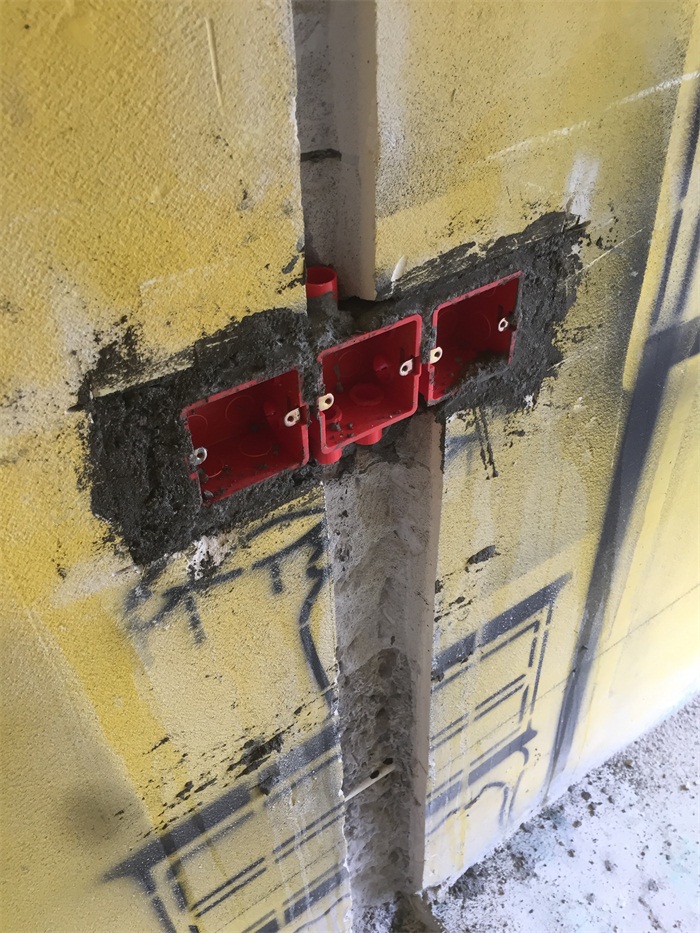

墙面暗盒安装平整，强电用红线盒、红线管，弱电用蓝线盒、蓝线管。

墙面暗盒之间已套2个快速连接件连接，线管线盒连接加杯梳，使连接更加牢固并起防止穿线时破坏电线绝缘层作用。

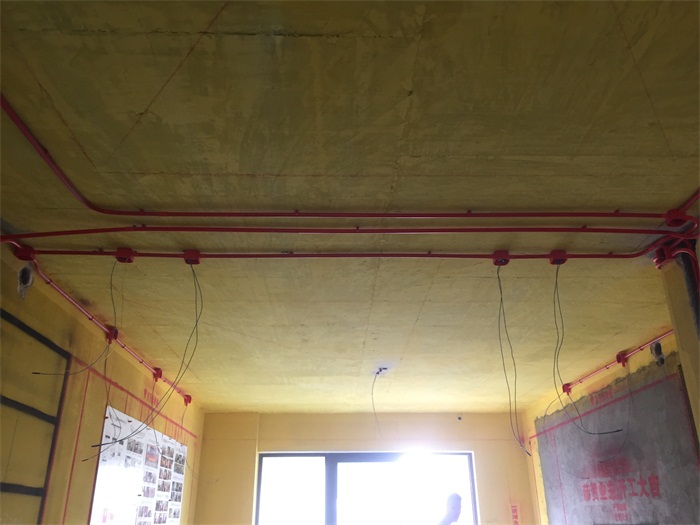

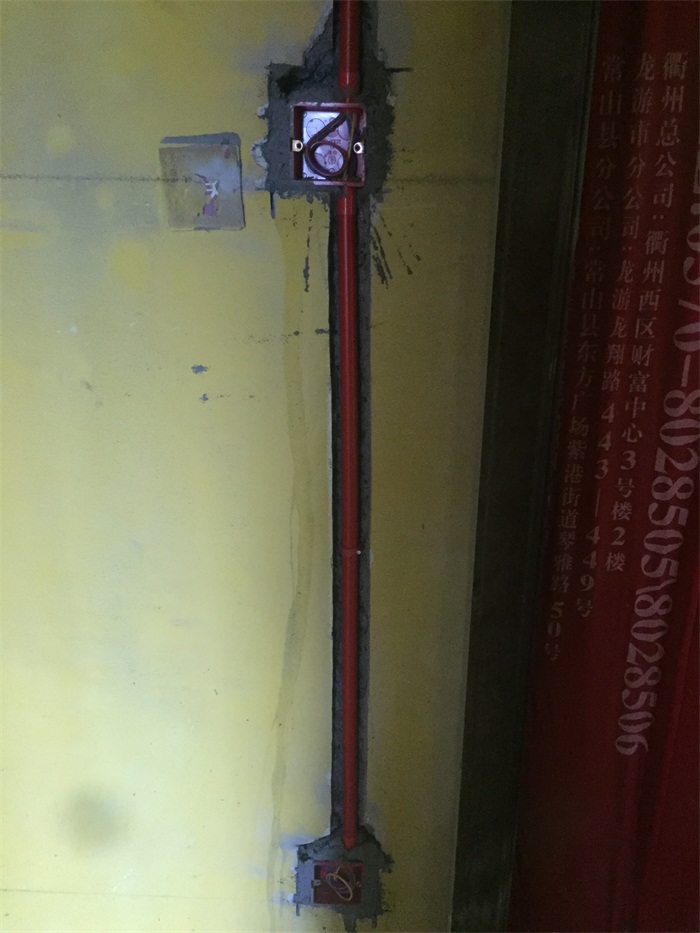

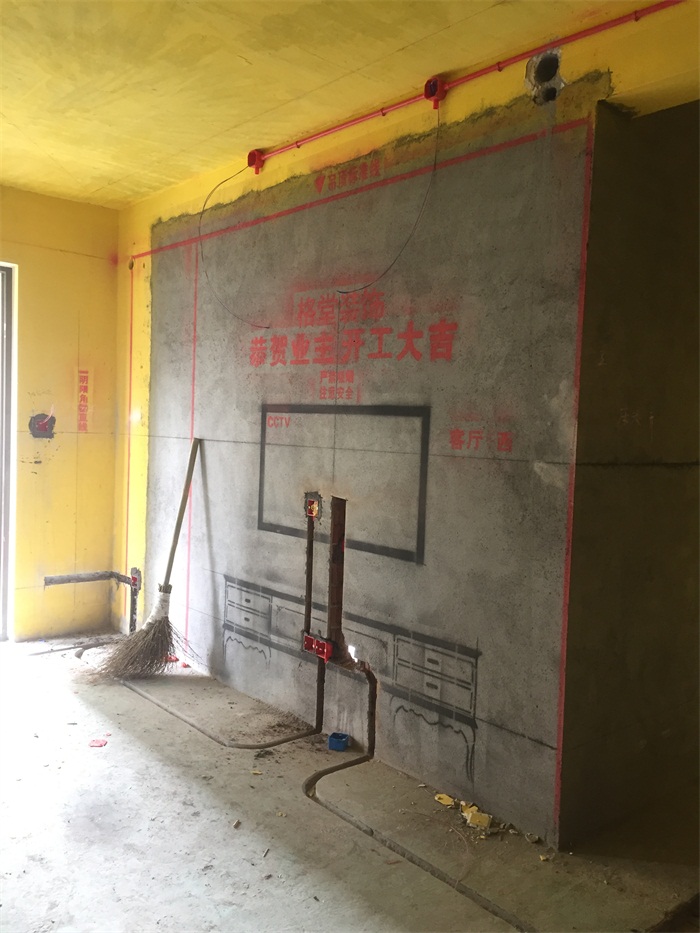

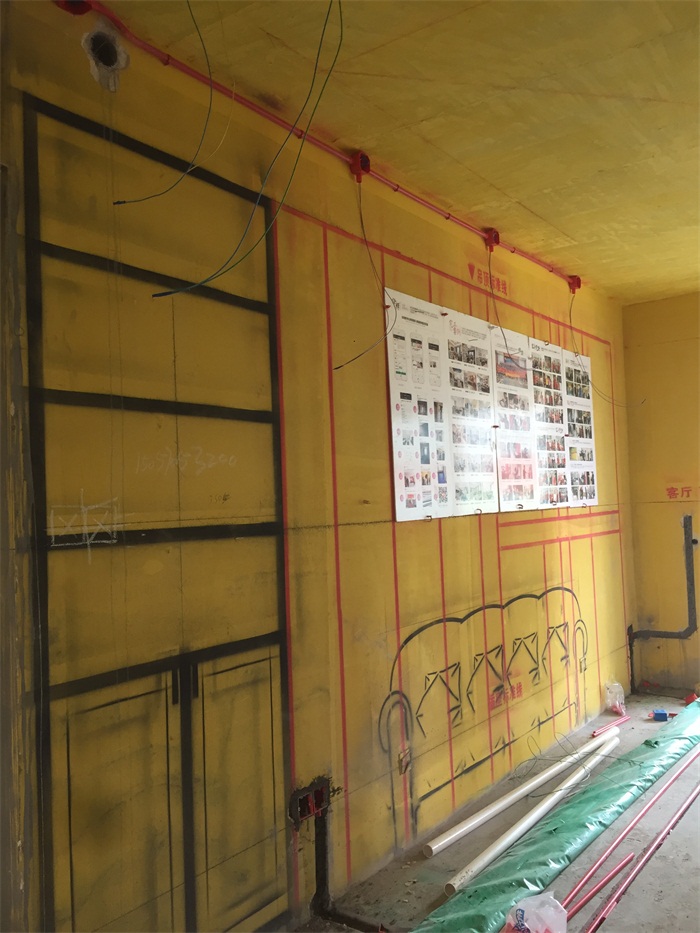

客厅墙面线管布置横平竖直，强电用红线盒、红线管，弱电用蓝线盒、蓝线管。

部交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤。

墙面暗盒安装平整。

墙面暗盒之间已套2个快速连接件连接，线管线盒连接加杯梳，使连接更加牢固并起防止穿线时破坏电线绝缘层作用。

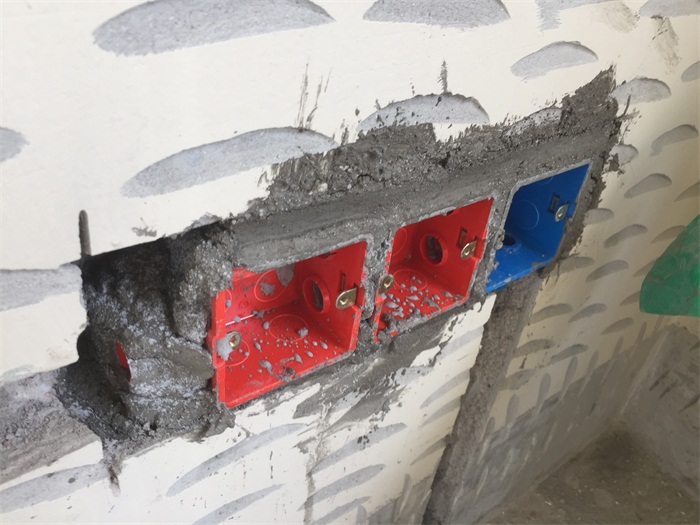

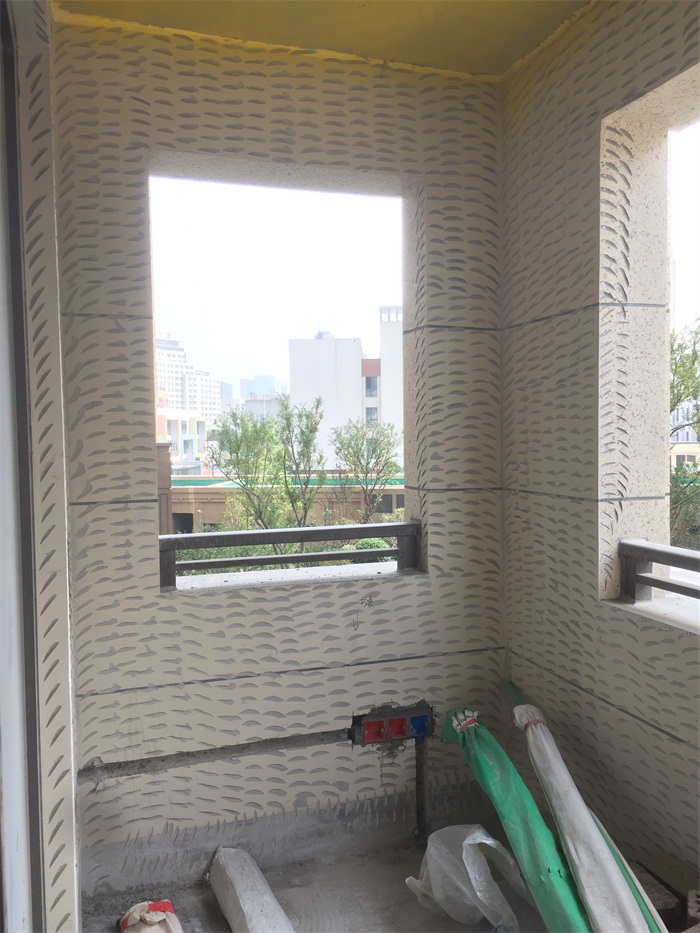

客厅阳台墙面暗盒安装平整，强电用红线盒、红线管，弱电用蓝线盒、蓝线管。

墙面暗盒之间已套2个快速连接件连接，线管线盒连接加杯梳，使连接更加牢固并起防止穿线时破坏电线绝缘层作用。

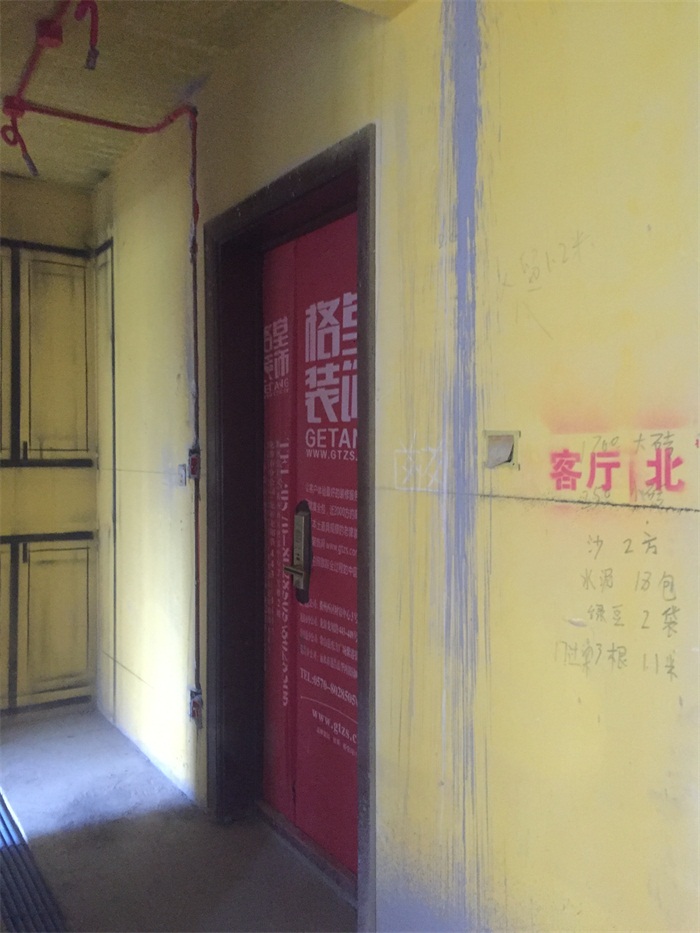

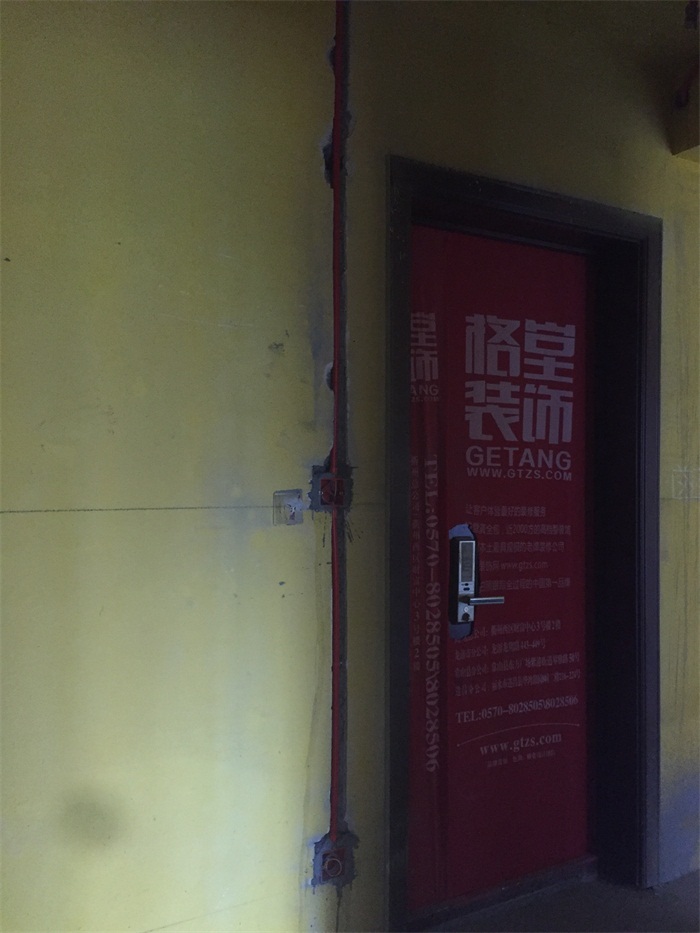

门厅墙面线管布置横平竖直。

地面线管并排3根以上每根相隔1厘米水泥砂浆缝，防止地面空鼓，线管用线卡错位顺序钉，平整美观.并且地面开槽深度够深，线管布好以后，并不会高出地面，工艺非常精细！

强电用红线盒、红线管，弱电用蓝线盒、蓝线管。

顶部交接处用八角盒和杯梳连接线管，可以防止电线被箱、盒的开口处划伤，筒灯电线用波纹管保护。

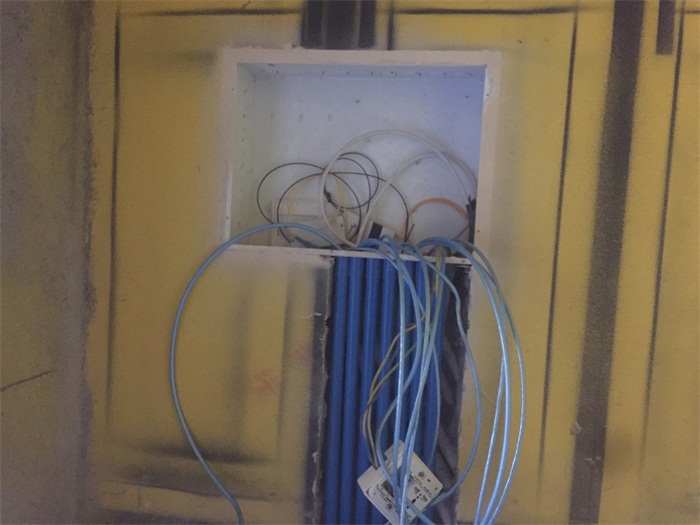

门厅弱电箱线管布置平整美观，弱电箱内标明每条线路通向那个房间。
弱电箱水管杯梳安装到位，杯梳是连接管道与预埋的电箱、底盒的，可以防止电线被箱、盒的开口处划伤，特别是对于金属箱、盒。用于连接底盒和电箱跟线管。

同一线盒不得有强弱电，同一根线管内不得超过7根电线防止发热。
