牡丹园7-3-7#168㎡美式——春风得意/享受你的美

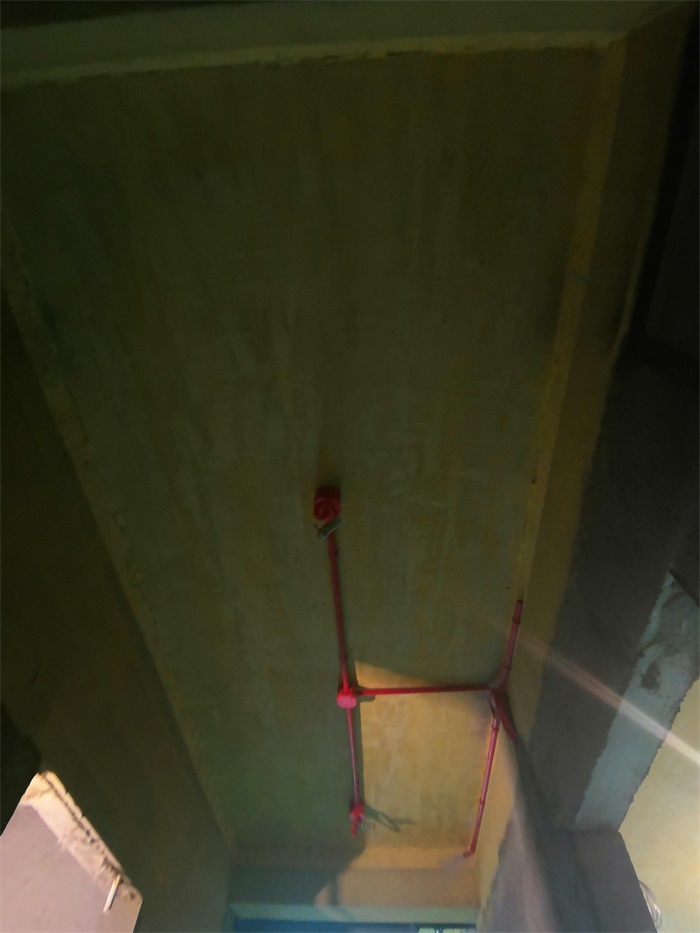

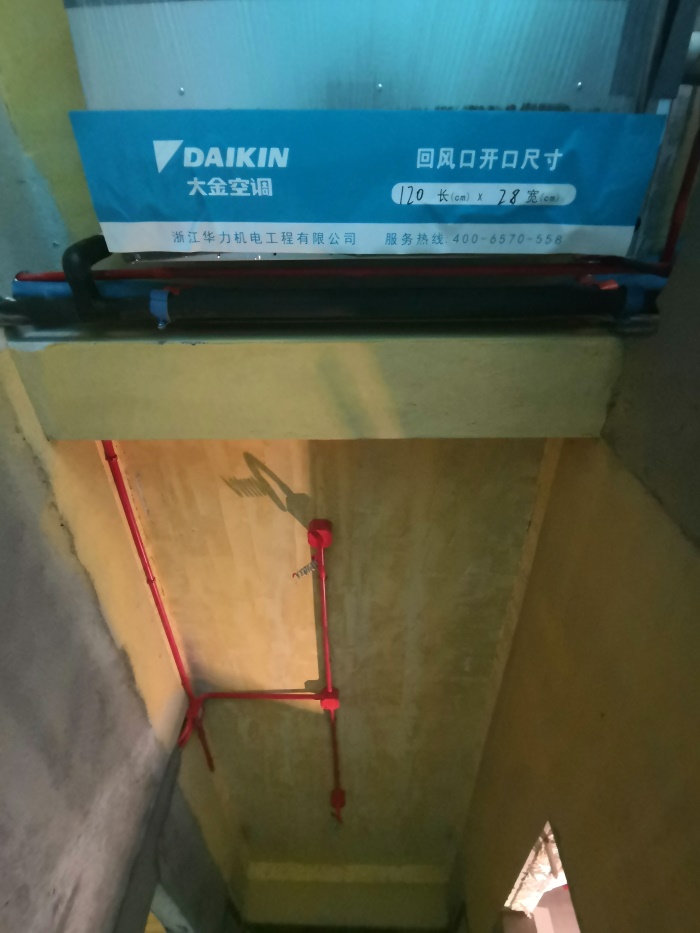

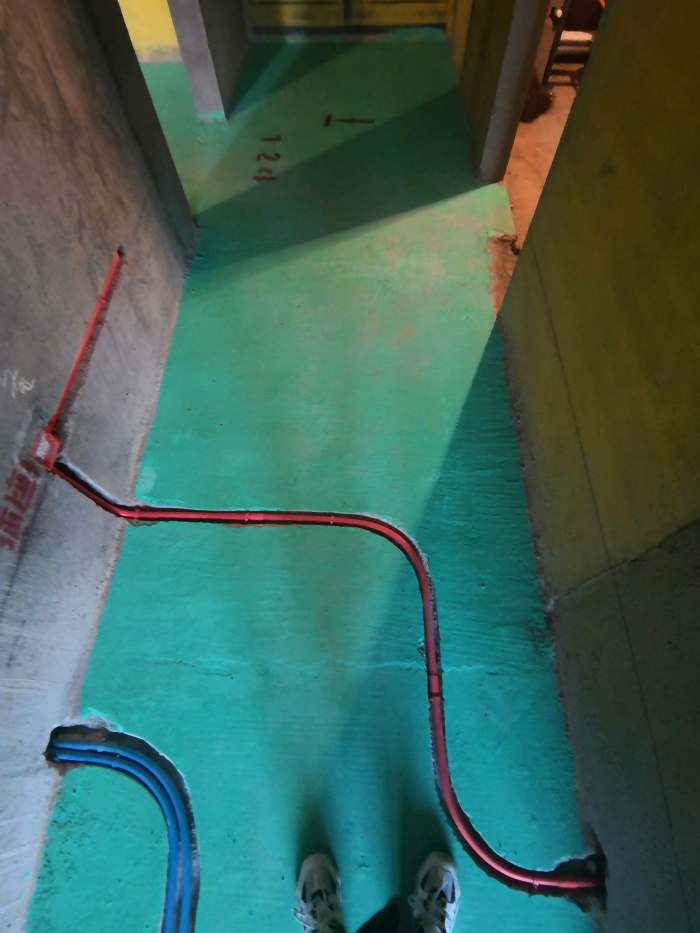

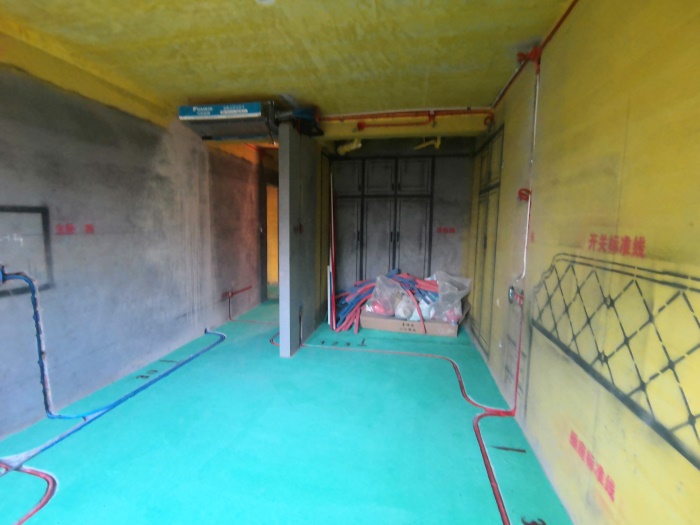

过道水电布线。

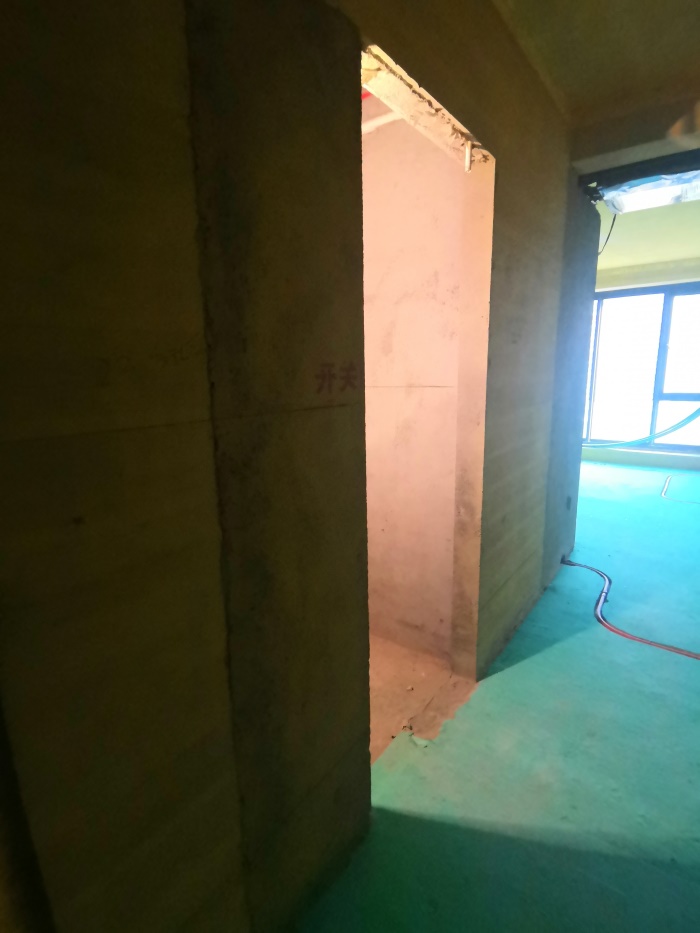

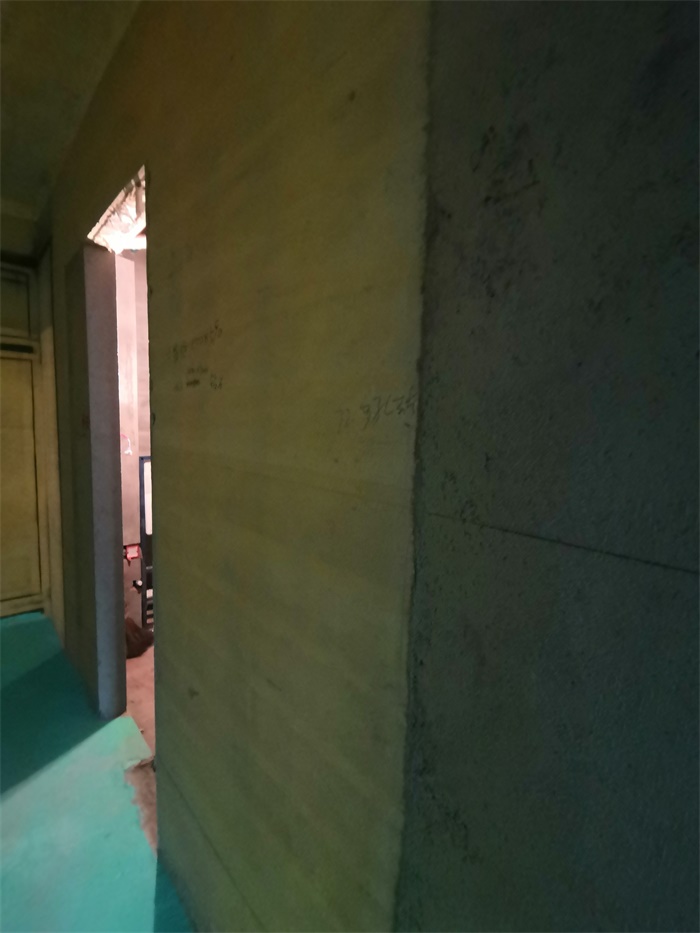

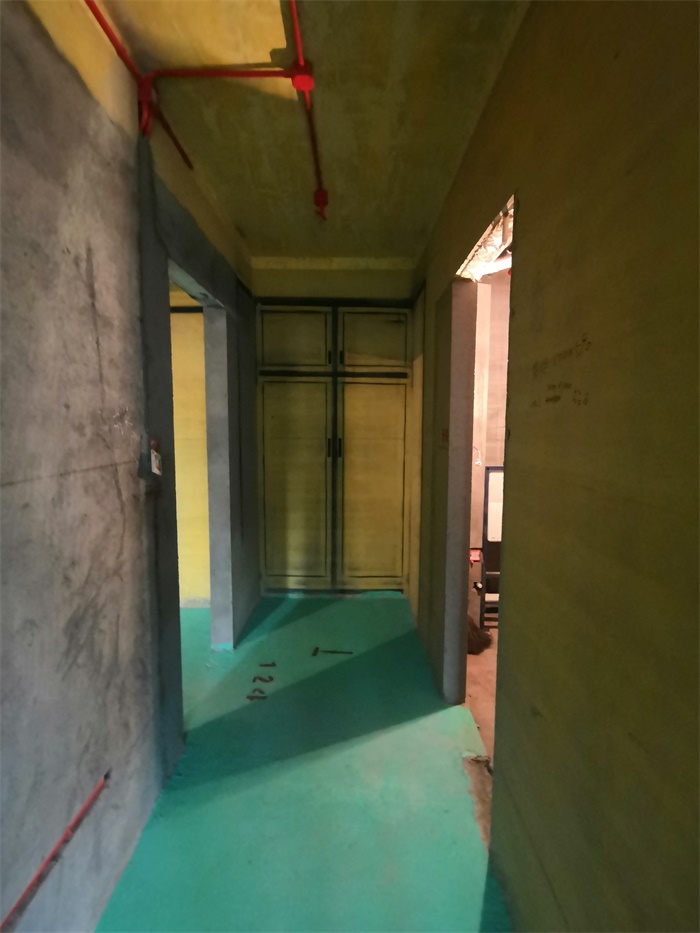

过道对角。

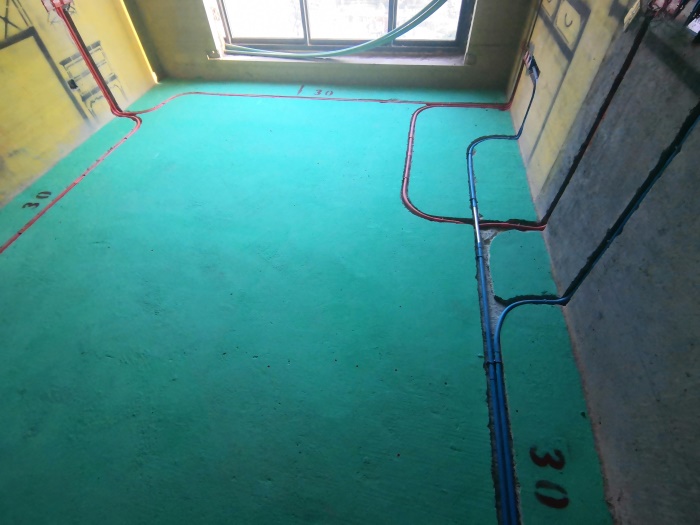

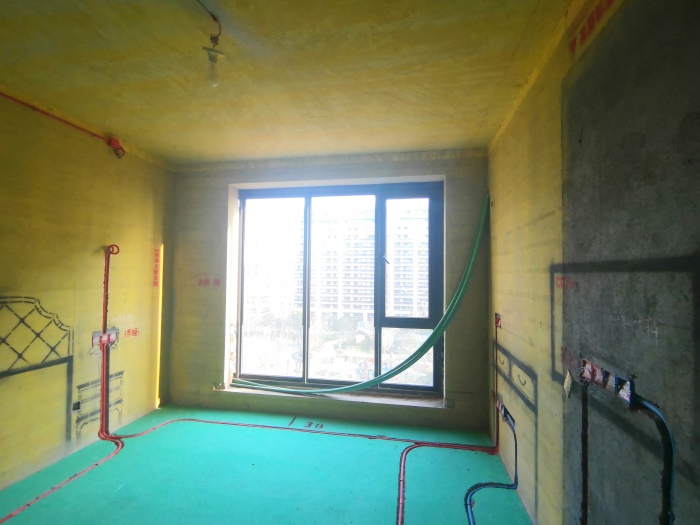

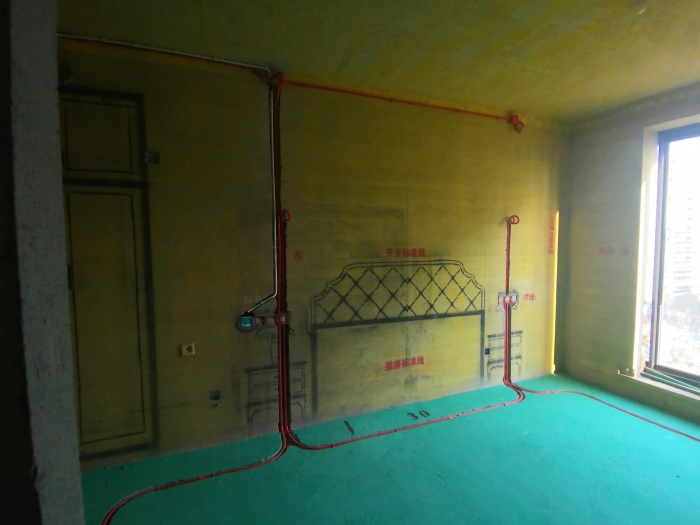

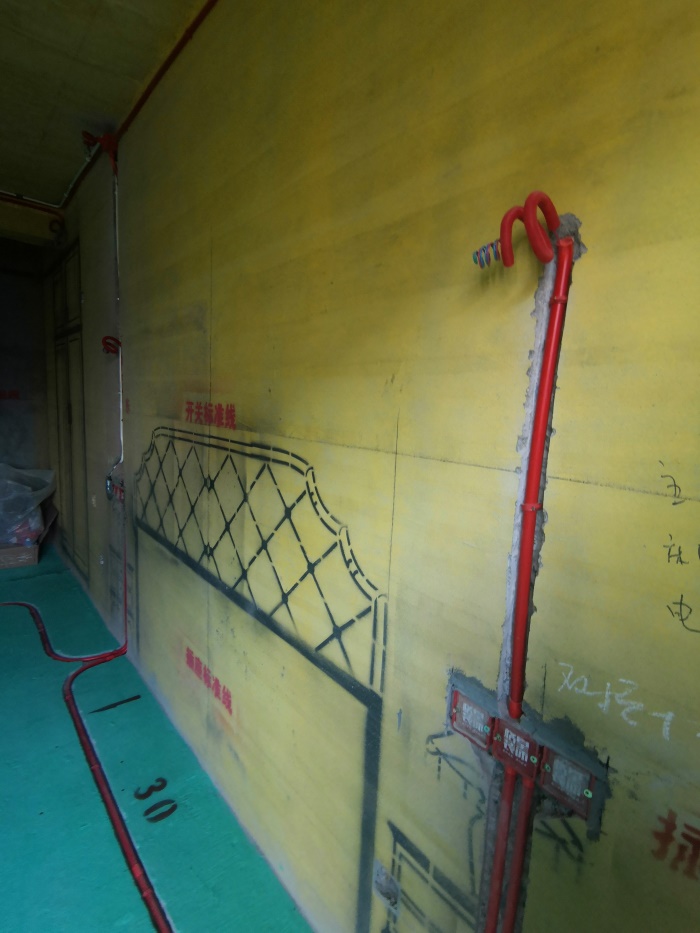

主卧水电布线。

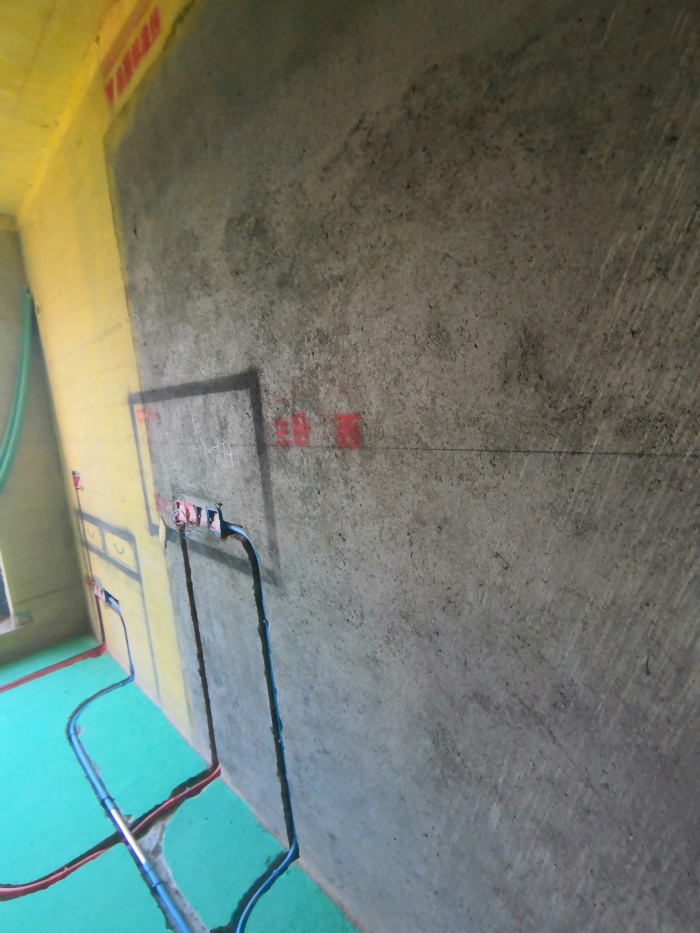

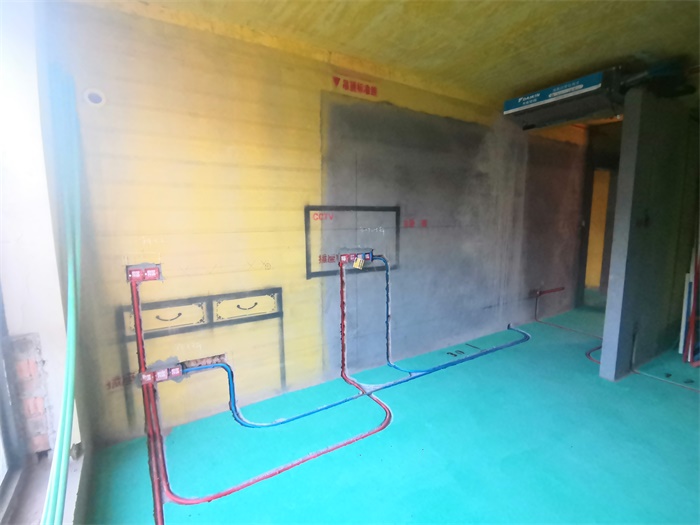

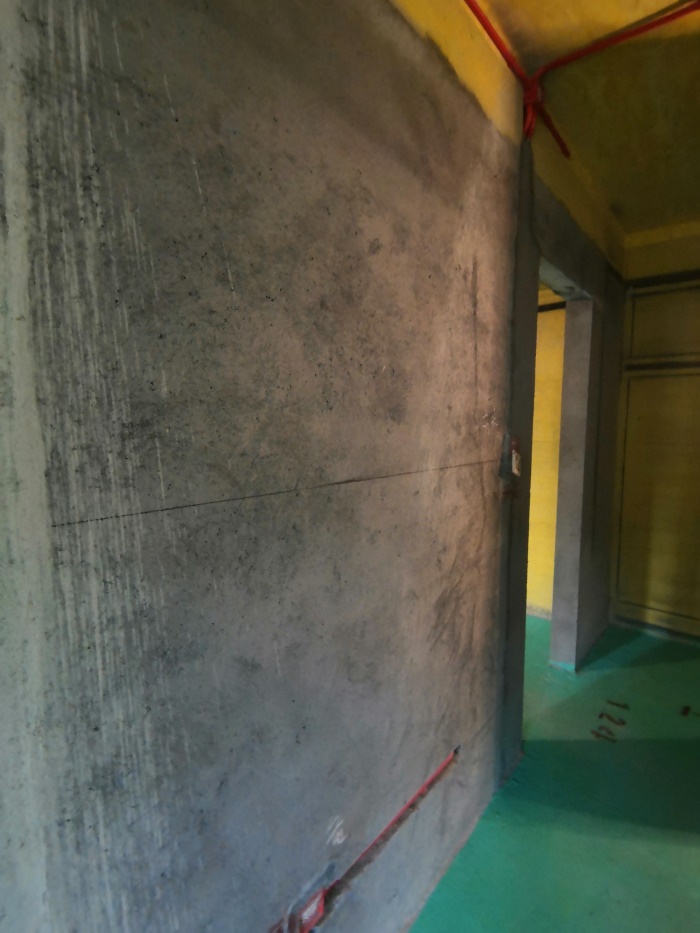

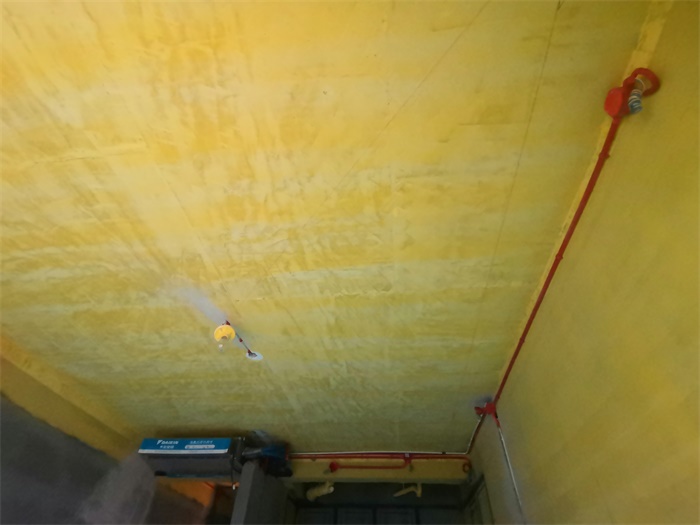

主卧对角。

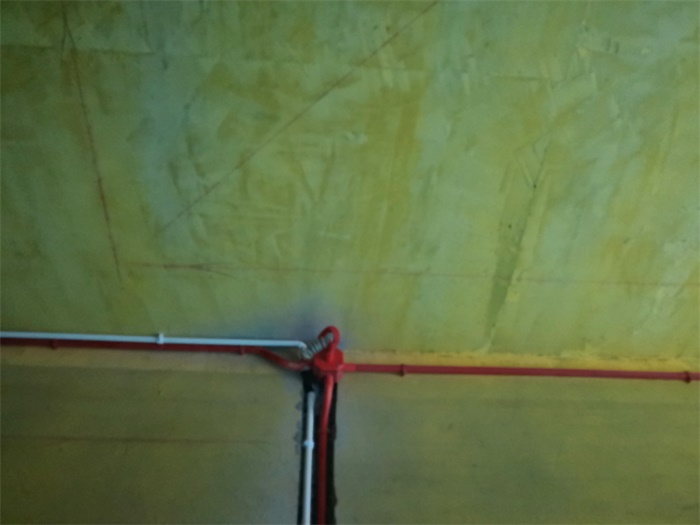

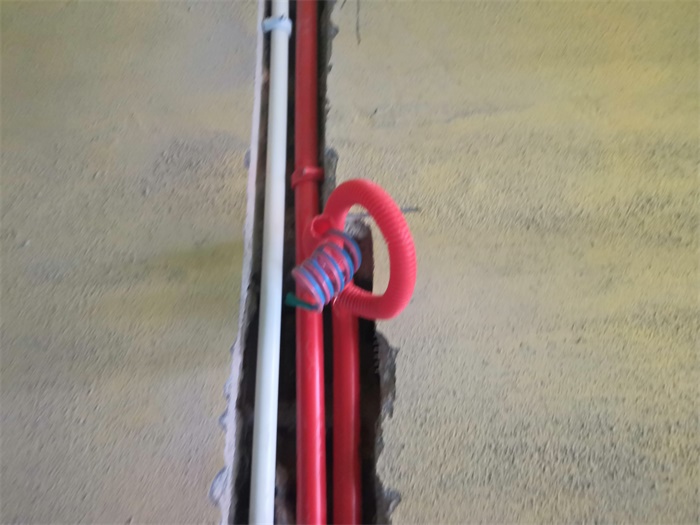

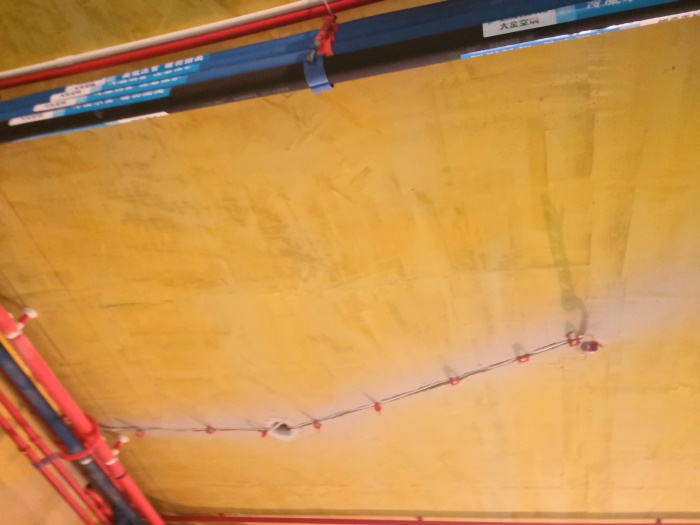

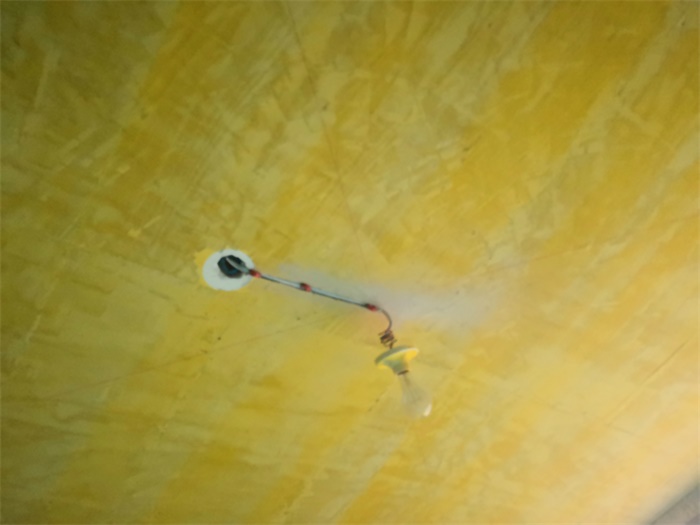

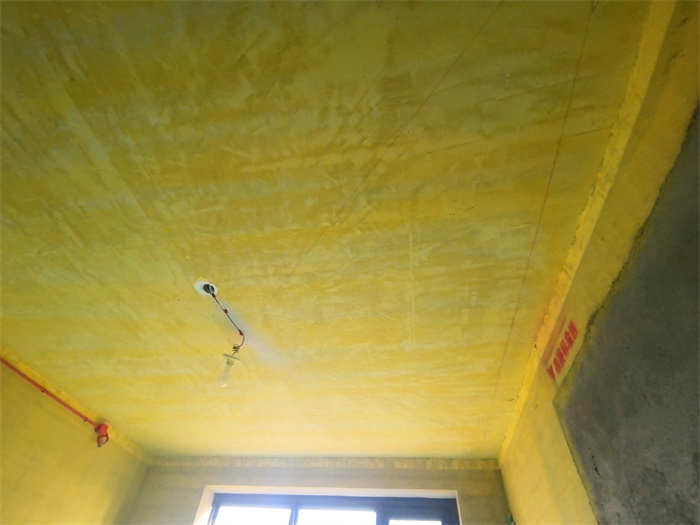

筒灯电线用波纹管保护。

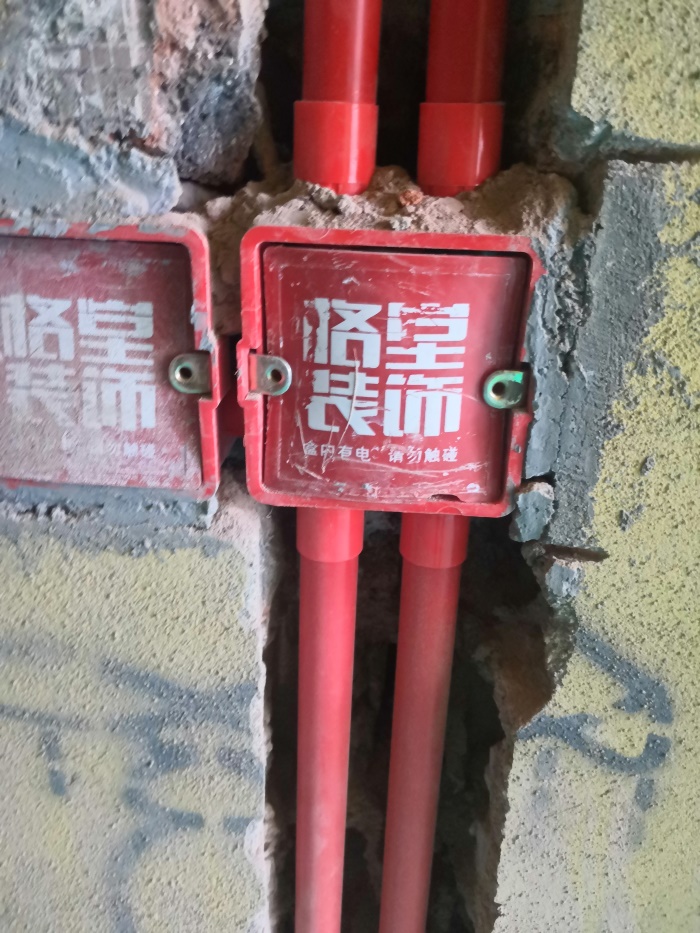

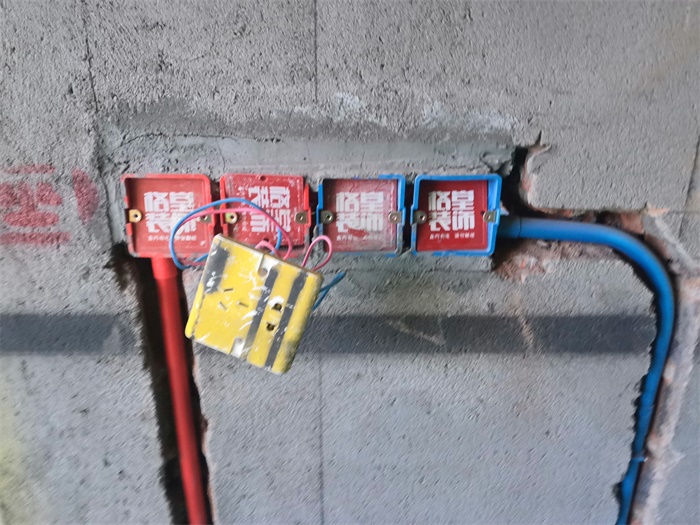

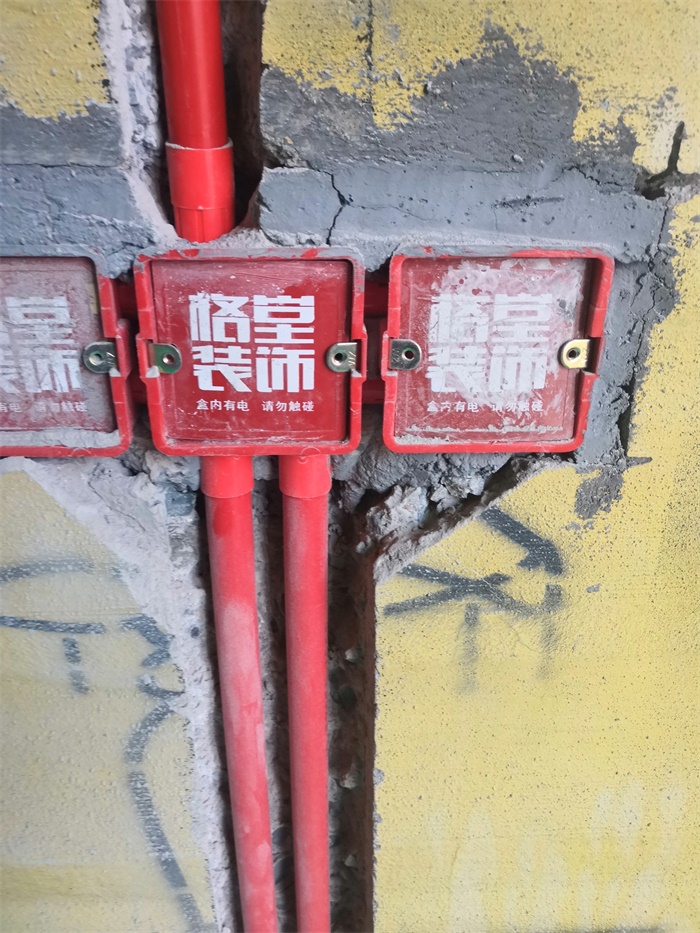

线盒并排预埋一起，盒与盒之间必须套2个快速连接件连接。

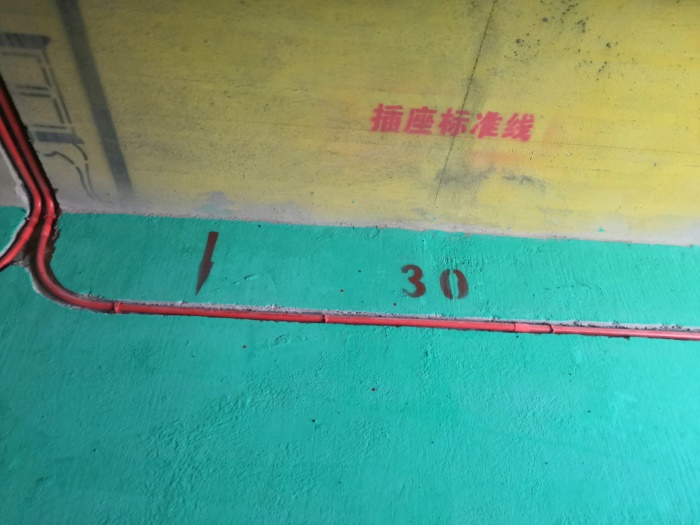

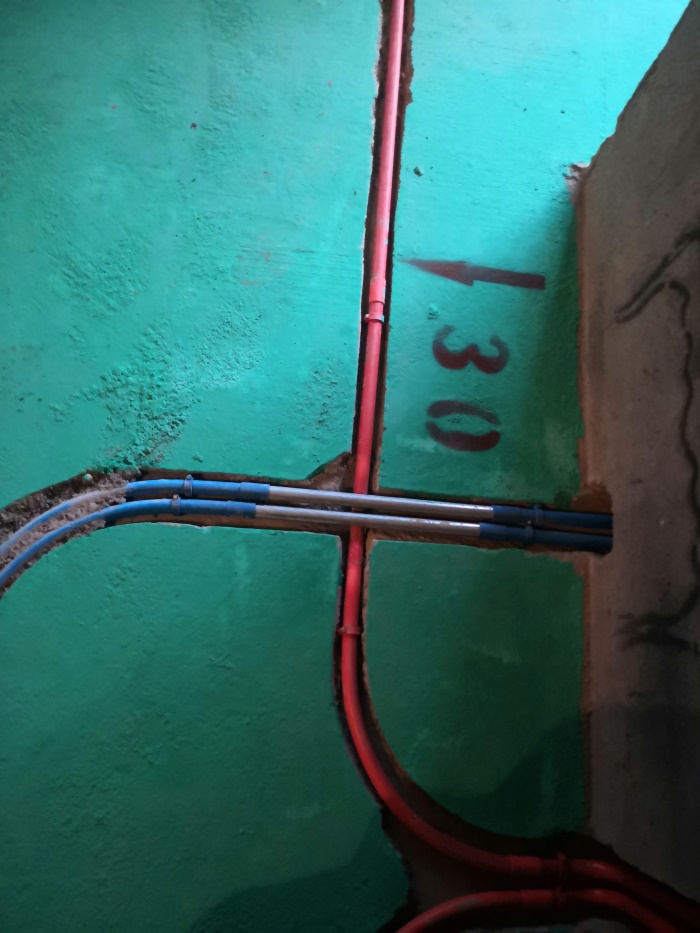

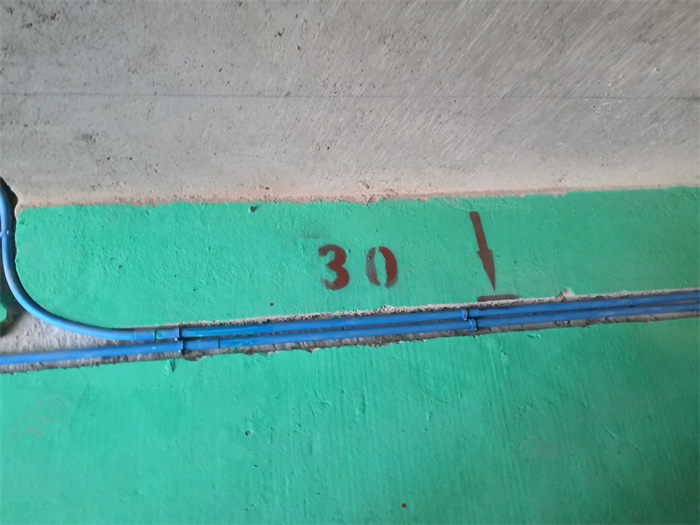

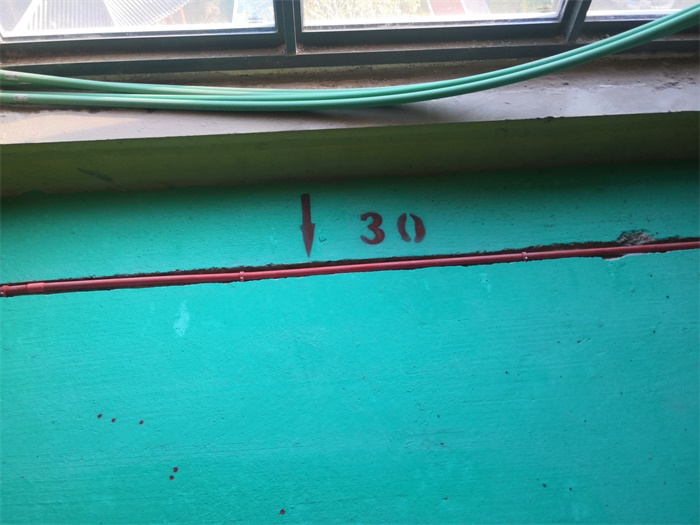

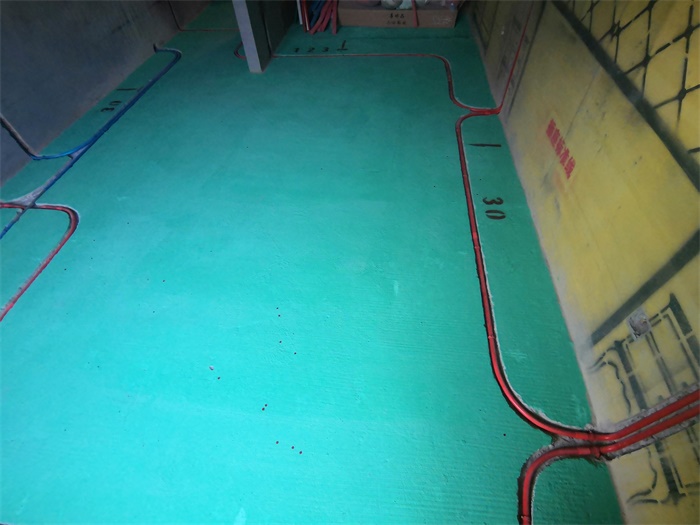

墙角禁止走管，距墙30公分以上。

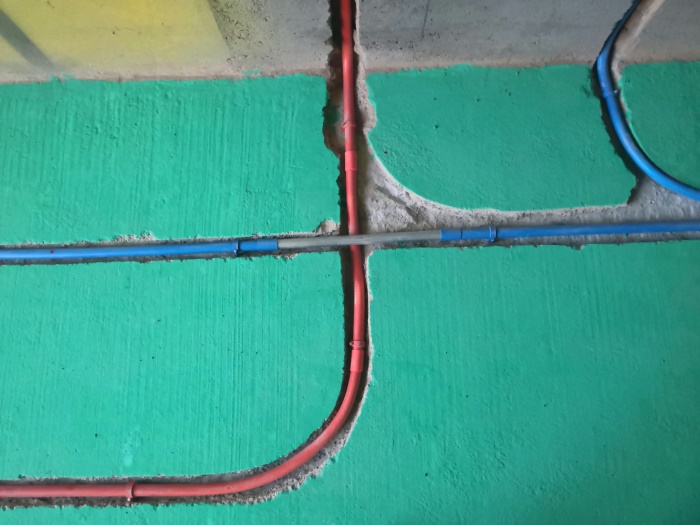

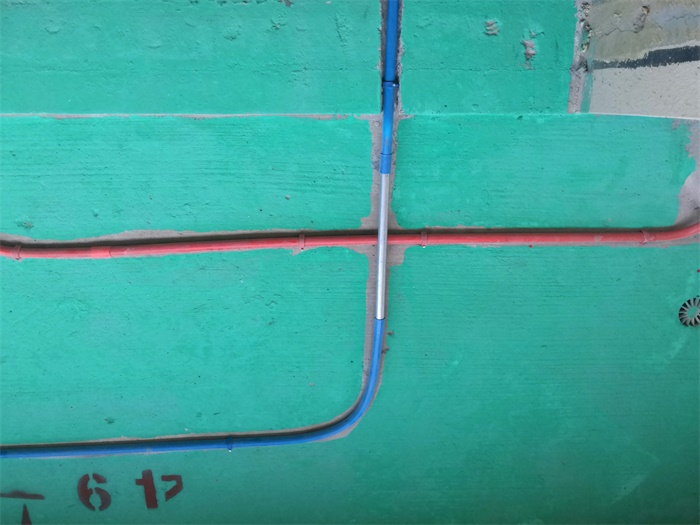

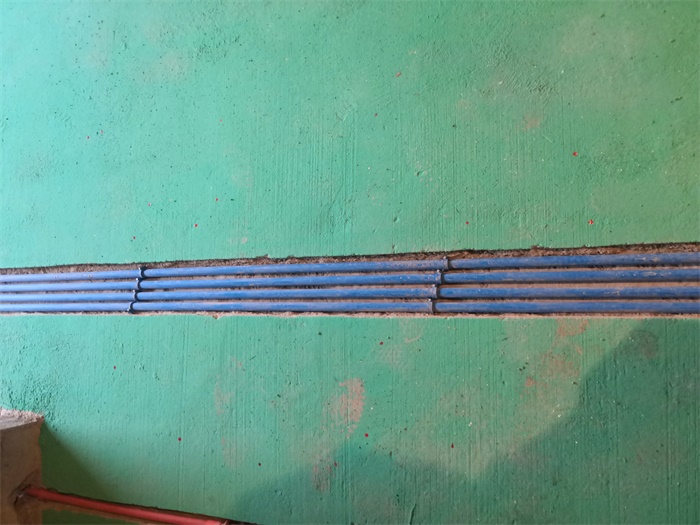

红色为强电，蓝色为弱电，强弱电间间距30CM，如有交界用金属屏蔽管，避免强电对弱电信号造成干扰。

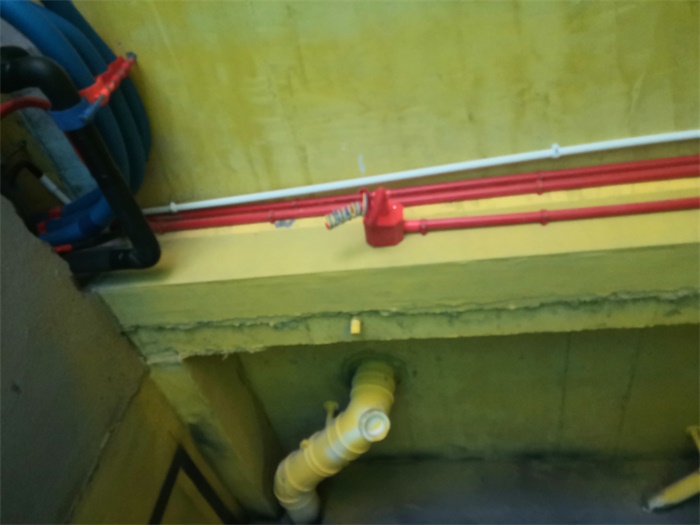

所有电线必须穿管，混泥土处不能开槽的套黄腊管保护。

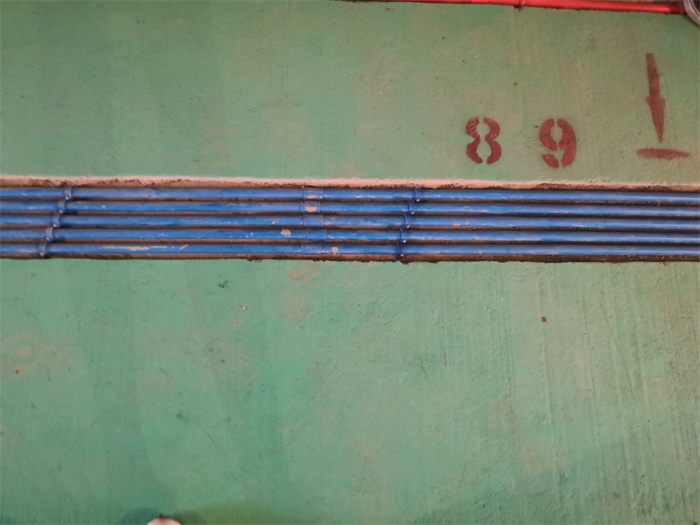

并排两根以上线管固定采用管卡错位顺钉，间隙均匀。
